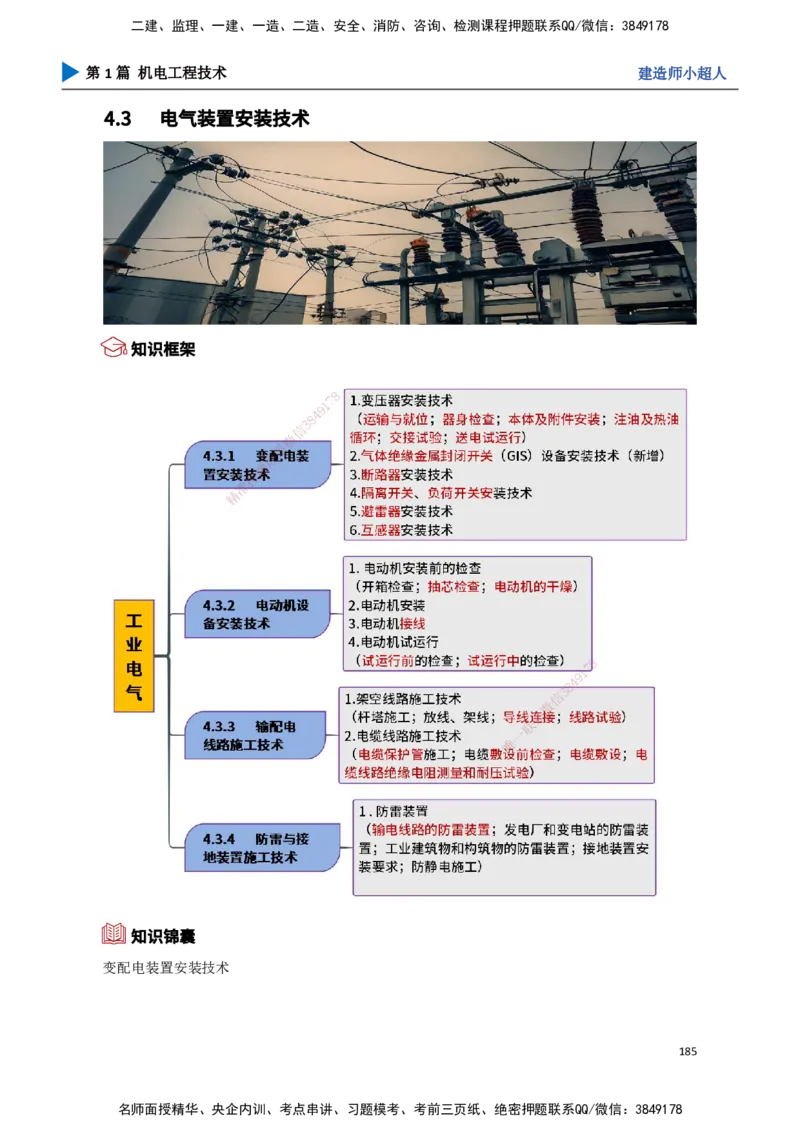

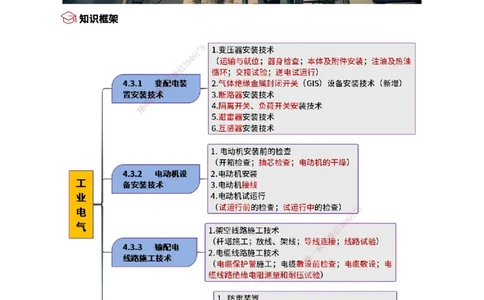

知识框架
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
7
1
9
4
8
3
信
微
系
联
一
唯

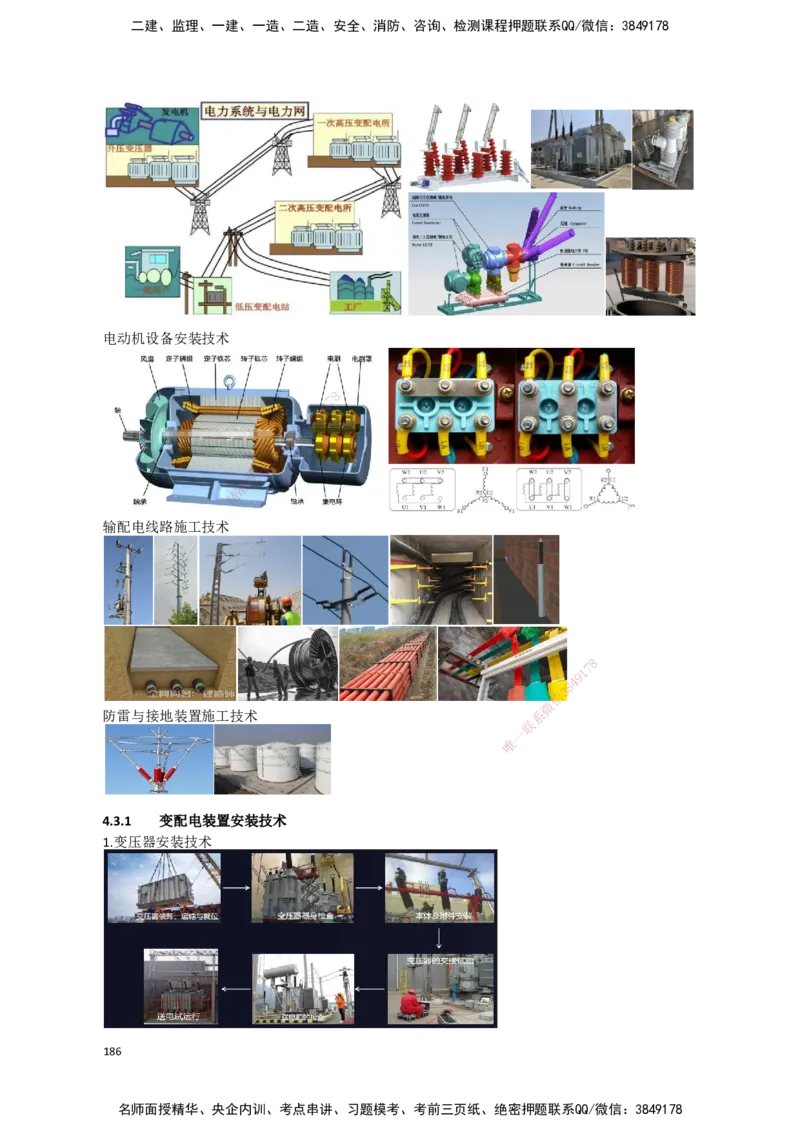

知识锦囊
变配电装置安装技术
185
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

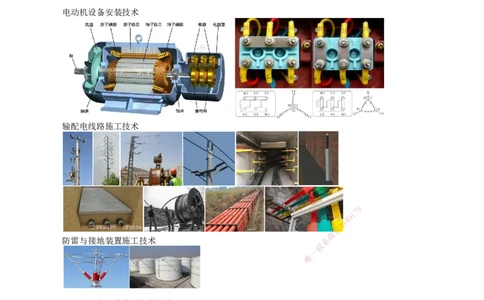

电动机设备安装技术
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
输配电线路施工技术
8
1
7
9
8
4
信
3
微
防雷与接地装置施工技术 系
联
一
唯
4.3.1 变配电装置安装技术
1.变压器安装技术
186
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
1.变压器安装技术
1）变压器运输与就位
（1）变压器在装卸和运输过程中，不应有严重冲击和振动，电压在220kV及以上且容量在150MV·A
及以上的变压器应装设三维冲击记录仪。
（2）充干燥气体运输的变压器，
油箱内的气体压力应保持在0.01～0.03MPa，
干燥气体露点必须低于-40℃，始终保持为正压力，
并设置压力表进行监视。
（3）变压器在运输途中，应采取防雨及防潮措施。
（4）当利用机械牵引变压器时，牵引着力点应在变压器重心以下并符合制造厂规定，运输倾斜角
不得超过15°，并采取防滑、防溜措施，牵引速度不应超过2m/min。

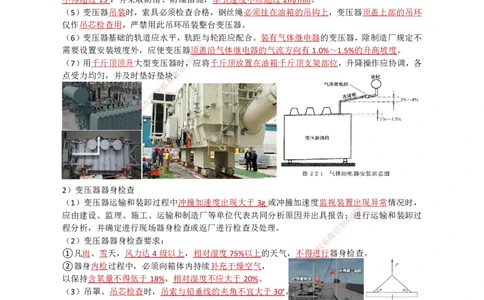

（5）变压器吊装时，索具必须检查合格，钢丝绳必须挂在油箱的吊钩上，变压器顶盖上部的吊环
仅作吊芯检查用，严禁用此吊环吊装整台变压器。
（6）变压器基础的轨道应水平，轨距与轮距应配合。装有气体继电器的变压器，除制造厂规定不
8
需要设置安装坡度外，应使变压器顶
1
7盖沿气体继电器的气流方向有1.0%～1.5%的升高坡度。
9
4
（7）用千斤顶顶升大型变压器时3 8，应将千斤顶放置在油箱千斤顶支架部位，升降操作应协调，各
信
点受力均匀，并及时垫好垫块微。
系
联
题
押
准
精
2）变压器器身检查
（1）变压器运输和装卸过程中冲撞加速度出 现大于3g或冲撞加速度监视装置出现异常情况时，
8
应由建设、监理、施工、运输和制造厂等单位代 表共同分析原因并出具报告；9 1
7
进行运输和装卸过
8
4
程分析，并确定进行现场器身检查或返厂进行检查及 处理。 信 3
微
（2）变压器器身检查要求： 系
联
①凡雨、雪天，风力达4级以上，相对湿度75%以上的天气 ，不
唯
得一进行器身检查。
②器身内检过程中，必须向箱体内持续补充干燥空气，
以保持含氧量不得低于18%，相对湿度不应大于20%。
（3）吊罩、吊芯检查时，吊索与铅垂线的夹角不宜大于30°，
起吊过程中，器身不得与箱壁有接触。
（4）检查内容：铁芯检查；绕组检查；绝缘围屏检查；引出线绝缘检查；无励磁调压切换装置检
查；有载调压切换装置检查；绝缘屏障检查；
强迫油循环管路与下轭绝缘接口部位检查。
（口诀：出租文章，琍姐心犹在）
（5）器身检查完毕后，必须用合格的变压器油进行冲洗，不得有遗留杂物。
3）本体及附件安装
（1）法兰连接面应平整、清洁；密封垫圈应使用产品技术文件要求的清洁剂擦拭干净，其安装位
置应准确；其搭接处的厚度应与原厚度相同，橡胶密封垫的压缩量不宜超过其厚度的1/3；法兰
螺栓应按对角线位置依次均匀紧固，紧固后的法兰间隙应均匀。
187
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）冷却装置安装前应按制造厂规定的压力值用气压或油压进行密封试验；
冷却器、强迫油循环风冷却器，持续30min应无渗漏；
强迫油循环水冷却器，持续1h应无渗漏。
（4）套管顶部结构的密封垫应安装正确，密封良好，
连接引线时，不应使顶部连接松扣。
充油套管的油位指示应面向外侧。
（5）气体继电器应具备防潮、防水功能，并加装防雨罩；
电缆引线在接入气体继电器处应有滴水弯，进线孔封堵应严密。
（6）变压器一、二次引线的施工，不应使变压器的套管直接承受应力。
（7）变压器的低压侧中性点必须直接与接地装置引出的接地干线连接，变压器箱体、支架或外壳
应接地，且有标识。变压器中性点的接地回路中，靠近变压器处，宜做一个可拆卸的连接点。

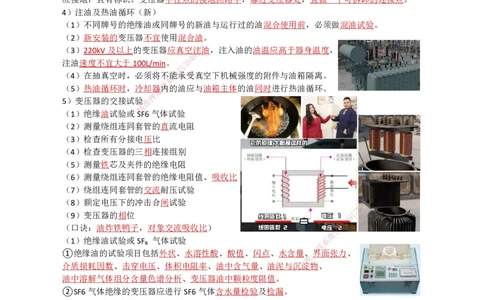

4）注油及热油循环（新）
（1）不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。
（2）新安装的变压器不宜使用混合油。
8
（3）220kV及以上的变压器应真空
1
注7油，注入油的油温应高于器身温度，
9
4
注油速度不宜大于100L/min。 3 8
信
（4）在抽真空时，必须将不
系
能微承受真空下机械强度的附件与油箱隔离。
联
（5）热油循环时，冷却器题内的油应与油箱主体的油同时进行热油循环。
押
5）变压器的交接试验准
精
（1）绝缘油试验或SF 6气体试验
（2）测量绕组连同套管 的直流电阻
（3）检查所有分接电压比
（4）检查变压器的三相连接组 别
（5）测量铁芯及夹件的绝缘电阻
（6）测量绕组连同套管的绝缘电阻值、 吸收比
（7）绕组连同套管的交流耐压试验
（8）额定电压下的冲击合闸试验
8
（9）变压器的相位 9 1
7
8
4
（口诀：油炸铁鸭子，对象交流吸收比） 信 3
微
（1）绝缘油试验或SF₆ 气体试验 系
联
①绝缘油的试验项目包括外状、水溶性酸、酸值、闪点、水 含量
唯
、一界面张力、
介质损耗因数、击穿电压、体积电阻率、油中含气量、油泥与 沉 淀物、
油中溶解气体组分含量色谱分析、变压器油中颗粒度限值。
②SF6气体绝缘的变压器应进行SF6气体含水量检验及检漏。
（2）测量绕组连同套管的直流电阻
①变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。
②1600kVA及以下三相变压器，各相绕组之间的差别不应大于4%；无中性点引出的绕组，线间
各绕组之间差别不应大于2%。
③1600kVA以上变压器，各相绕组之间差别不应大于2%；无中性点引出的绕组，线间差别不应
大于1%。
188
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
（3）检查所有分接电压比
①电压等级在35kV以下，电压比小于3的变压器电压比允许偏差应为±1%。
8
②其他变压器额定分接下，电压比
1
允7许偏差不应超过±0.5%。
9
4
其他分接的电压比应在变压器阻3抗8电压值（%）的1/10以内，且允许偏差应为±1%。
信
微
系
联
题
押
准
精
（4）检查变压器的三相连接组别
可以采用直流感应法或交流电压法分别检测变 压器三相绕组的极性和连接组别。
8
（5）测量铁芯及夹件的绝缘电阻 9 1
7
8
4
①在变压器所有安装工作结束后应进行铁芯对地、 信 3
微
有外引接地线的夹件对地及铁芯对夹件的绝缘电阻测量 。 系
联
②变压器上有专用铁芯接地线引出套管时，
唯
一
应在注油前后测量其对外壳的绝缘电阻。
（6）测量绕组连同套管的绝缘电阻值、吸收比
① 用2500V摇表测量各相高压绕组对外壳的绝缘电阻值，用500V摇表测量低压各相绕组对外壳
的绝缘电阻值。测量完后，将高、低压绕组进行放电处理。
②吸收比是通过计算得出的，测量绝缘电阻时，摇表摇15s和60s时，阻值有差异，此时的比值
就是吸收比。
（7）绕组连同套管的交流耐压试验
①电力变压器新装注油以后，大容量变压器必须经过静置12h才能进行耐压试验。对10kV以下
189
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
小容量的变压器，一般静置5h以上才能进行耐压试验。
②变压器交流耐压试验不但对绕组，对其他高、低耐压元件都可进行。进行耐压试验前，必须将
试验元件用摇表检查绝缘状况。
（8）额定电压下的冲击合闸试验
①在额定电压下，变压器冲击合闸试验应进行5次，每次间隔时间宜为5min，应无异常现象，
其中750kV变压器在额定电压下，第一次冲击合闸后的带电运行时间不应少于30min，其后每次
合闸后带电运行时间可逐次缩短，但不应少于5min。
②冲击合闸宜在变压器高压侧进行，进行中性点接地的电力系统试验时，变压器中性点应接地。
（9）变压器的相位
检查变压器的相位，应与电网相位一致。
6）送电前的检查
（1）各种交接试验单据齐全，数据符合要求。
（2）变压器应清理、擦拭干净，顶盖上无遗留杂物，本体、冷却装置及所有附件应无缺损，且不
渗油。
8
（3）变压器本体应两点接地。中性
1
点7接地应有两根接地线与主接地网的不同干线连接。
9
4
（4）通风设施工作正常，事故排3 8油设施完好，消防设施齐备。
信
（5）保护装置整定值符合规
系
定微要求，操作及联动试验正常。
联
7）送电试运行 题
押
（1）变压器第一次投准入时，可全压冲击合闸，冲击合闸宜由高压侧投入。
精
（2）变压器应进行5 次空载全压冲击合闸，应无异常情况。
（3）要注意冲击电流， 空载电流，一、二次电压及温度，并做好试运行记录。
（4）变压器空载运行24h， 无异常情况，方可投入负荷运行。
题目训练：
背景资料：
某安装公司承包工业电气安装工程 ，
工程内容有油浸电力变压器、
8
配电装置、架空线路等。 1 7
9
8
4
变压器在就位时，
信
3
微
牵引着力点应在变压器中心以下， 系
联
运输倾斜角最大为20°，牵引速度为3m/min，
唯
一
监理工程师发现后，要求立即整改并检查变压器。
施工单位整改后顺利完成了变压器的就位如图所示。
变压器吊芯检查时，发现变压器有轻微受潮，经查明是由于运输不规范造成的。器身检
查时，主要进行了铁芯检查，绕组检查，绝缘围屏检查，引出线绝缘检查。
问题：1.安装公司应如何改正。图中坡度A，坡度B分别是多少？
2.根据背景，变压器应采取哪些措施防止受潮。
3.器身检查是否完整？如不完整请补充。
1.【答案】（1）牵引着力点应在变压器重心以下并符合制造厂规定，运输倾斜角不得超过15°，
并采取防滑、防溜措施，牵引速度不应超过2m/min。
（2）坡度A为：2.0%～4.0%，坡度B为：1.0%～1.5%。
2.【答案】绝缘油应经严格过滤处理，其电气强度及介质损失角正切值和色谱分析等试验合
格后才能注入设备。
3.【答案】（1）不完整。（2）补充：无励磁调压切换装置的检查，有载调压切换装置的检
查，绝缘屏障检查，强迫油循环管路与下轭绝缘接口部位检查。
190
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

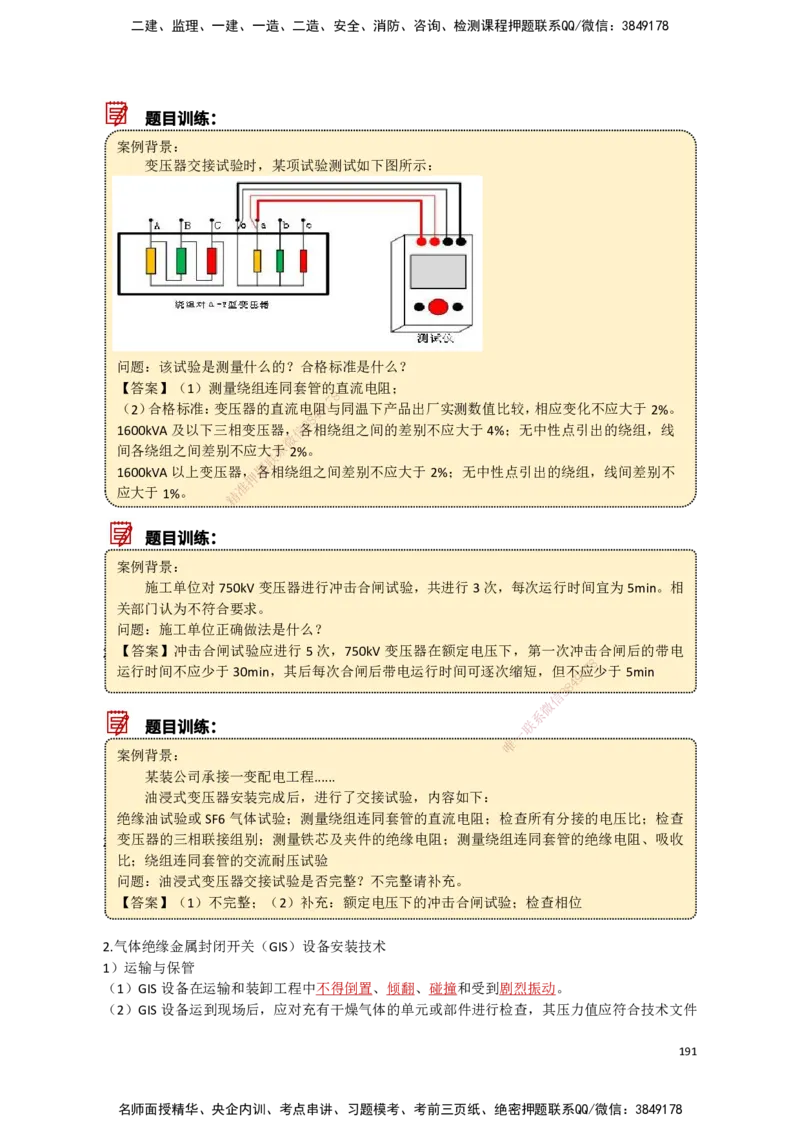

题目训练：
案例背景：
变压器交接试验时，某项试验测试如下图所示：
问题：该试验是测量什么的？合格标准是什么？
【答案】（1）测量绕组连同套管的 直流电阻；
8
7
（2）合格标准：变压器的直流电
4
阻9 1与同温下产品出厂实测数值比较，相应变化不应大于2%。
8
3
1600kVA及以下三相变压器，信各相绕组之间的差别不应大于4%；无中性点引出的绕组，线
微
间各绕组之间差别不应大系于2%。
联
题
1600kVA以上变压器，
押
各相绕组之间差别不应大于2%；无中性点引出的绕组，线间差别不
准
应大于1%。 精
题目训练：
案例背景：
施工单位对750kV变压器进 行冲击合闸试验，共进行3次，每次运行时间宜为5min。相
关部门认为不符合要求。
问题：施工单位正确做法是什么？
2）【设答备案基】冲击合闸试验应进行5次，750k V变压器在额定电压下，第一次冲击合闸后的带电
8
运行时间不应少于30min，其后每次合闸后带 电运行时间可逐次缩短，但不
9
1应7少于5min
8
4
信
3
微
系
联
一
题目训练： 唯
案例背景：
某装公司承接一变配电工程......
油浸式变压器安装完成后，进行了交接试验，内容如下：
绝缘油试验或SF6气体试验；测量绕组连同套管的直流电阻；检查所有分接的电压比；检查
2）变设压备器基的三相联接组别；测量铁芯及夹件的绝缘电阻；测量绕组连同套管的绝缘电阻、吸收
比；绕组连同套管的交流耐压试验
问题：油浸式变压器交接试验是否完整？不完整请补充。
【答案】（1）不完整；（2）补充：额定电压下的冲击合闸试验；检查相位
