1.2 机电工程常用设备
1.2.2 专用设备的类型和性能
1.电力工程设备
1）火力发电设备
火力发电设备主要由锅炉、汽轮机、汽轮发电机等设备组成。

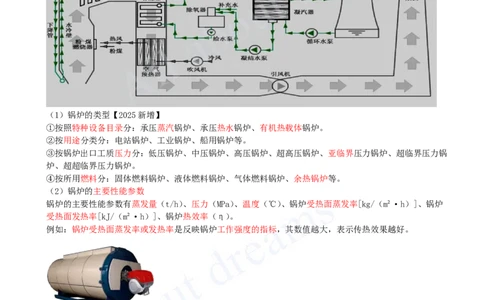

（1）锅炉的类型【2025新增】
①按照特种设备目录分：承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉。
②按用途分类分：电站锅炉、工业锅炉、船用锅炉等。
③按锅炉出口工质压力分：低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉、超临界压力锅
炉、超超临界压力锅炉。
④按所用燃料分：固体燃料锅炉、液体燃料锅炉、气体燃料锅炉、余热锅炉等。
（2）锅炉的主要性能参数
锅炉的主要性能参数有蒸发量（t/h）、压力（MPa）、温度（℃）、锅炉受热面蒸发率[kg/（m²·h）]、锅炉
受热面发热率[kJ/（m²·h）]、锅炉热效率（η）。
例如：锅炉受热面蒸发率或发热率是反映锅炉工作强度的指标，其数值越大，表示传热效果越好。
（5）汽轮发电机组成
定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
转子主要由转子锻件、励磁绕组、护环、中心环和风扇等组成。[注：天一文化专有版权，未经许可不可转发或复印传播]
2）核能发电设备

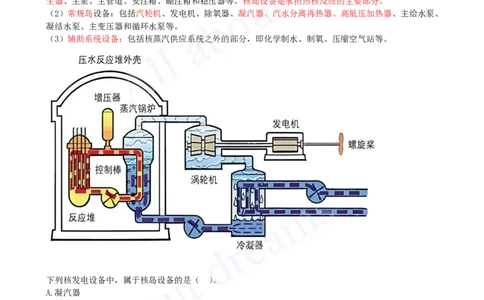

（1）核岛设备：包括反应堆堆芯、燃料转运装置、反应堆压力容器、堆内构件、控制棒驱动机构、蒸汽发
生器、主泵、主管道、安注箱、硼注箱和稳压器等。核岛设备是承担热核反应的主要部分。
（2）常规岛设备：包括汽轮机、发电机、除氧器、凝汽器、汽水分离再热器、高低压加热器、主给水泵、
凝结水泵、主变压器和循环水泵等。
（3）辅助系统设备：包括核蒸汽供应系统之外的部分，即化学制水、制氧、压缩空气站等。
下列核发电设备中，属于核岛设备的是（ ）。
A.凝汽器
B.蒸汽发生器
C.高低压加热器
D.汽水分离再热器
答案：B
解析：核岛设备：包括反应堆堆芯、燃料转运装置、反应堆压力容器、堆内构件、控制棒驱动机构、蒸汽发
生器、主泵、主管道、安注箱、硼注箱和稳压器等。
3）风力发电设备
（1）风力发电机组的组成
①直驱式风电机组：主要由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系统、电控系统和防雷保
护系统组成。发电机位于机舱与轮毂之间。直驱式风电机组机舱里面取消了发电机、齿轮变速系统，将发电
机直接外置到与轮毂连接部分。[注：天一文化专有版权，未经许可不可转发或复印传播]

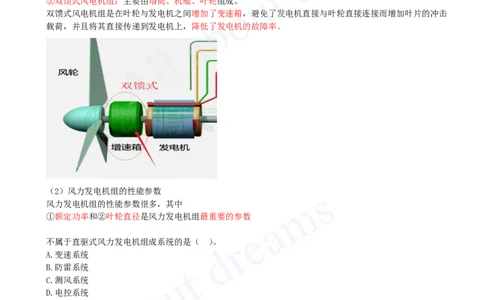

②双馈式风电机组：主要由塔筒、机舱、叶轮组成。
双馈式风电机组是在叶轮与发电机之间增加了变速箱，避免了发电机直接与叶轮直接连接而增加叶片的冲击
载荷，并且将其直接传递到发电机上，降低了发电机的故障率。
（2）风力发电机组的性能参数
风力发电机组的性能参数很多，其中
①额定功率和②叶轮直径是风力发电机组最重要的参数
不属于直驱式风力发电机组成系统的是（ ）。
A.变速系统
B.防雷系统
C.测风系统
D.电控系统
答案：A
解析：直驱式风电机组机舱里面取消了发电机、齿轮变速系统，将发电机直接外置到与轮毂连接部分。
4）光伏发电设备
（1）光伏发电系统的分类
①独立光伏发电系统。也叫离网光伏发电，
主要由太阳能电池组件、充放电控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。[注：天一文化专有版权，未经许可不可转发或复印传播]

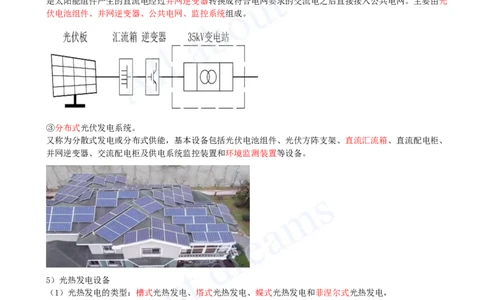

②并网光伏发电系统。
是太阳能组件产生的直流电经过并网逆变器转换成符合电网要求的交流电之后直接接入公共电网。主要由光
伏电池组件、并网逆变器、公共电网、监控系统组成。
③分布式光伏发电系统。
又称为分散式发电或分布式供能，基本设备包括光伏电池组件、光伏方阵支架、直流汇流箱、直流配电柜、
并网逆变器、交流配电柜及供电系统监控装置和环境监测装置等设备。
5）光热发电设备
（1）光热发电的类型：槽式光热发电、塔式光热发电、蝶式光热发电和菲涅尔式光热发电，
目前国内常见的是槽式光热发电和塔式光热发电。[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）槽式光热发电。【反射镜】
通过跟踪系统，控制槽式太阳能聚光集热器聚集太阳辐射能加热换热工质，再经热交换器加热水，产生过热
蒸汽，驱动汽轮机带动发电机发电。槽式太阳能聚光集热器的结构主要由槽式抛物面反射镜、集热管、跟踪
机构组成。
（3）塔式光热发电。【定日镜、吸热器】
塔式光热发电设备有定日镜和塔顶吸热器等。[注：天一文化专有版权，未经许可不可转发或复印传播]
2.石油化工设备
（1）石油化工设备的分类
①按设计压力分：
常压设备，P<0.1MPa；
低压设备，0.1MPa≤P<1.6MPa；
中压设备，1.6MPa≤P<10MPa；
高压设备，10MPa≤P<100MPa；
超高压设备，P≥100MPa；P<0时，为真空设备。
王建波老师：记住0，0.1，1.6，10，100；设备往大了取
3）塔设备
塔设备可使气（汽）液或液液之间进行充分接触，达到传热及传质的目的。
（1）按操作压力分：加压塔、常压塔及减压塔。
（2）按单元操作分：精馏塔、吸收塔、解吸塔、萃取塔、反应塔、干燥塔等。
（3）按内件结构分：①板式塔、②填料塔。
5）换热器
换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。在石化生产中换热器可作为加热器、冷
却器、冷凝器、蒸发器和再沸器等。
3.冶炼设备
1）冶金设备
冶金设备可分为烧结设备、炼焦及化学回收设备、炼铁设备、炼钢设备、轧钢设备、制氧设备、煤气发生设
备等。
（1）烧结设备 由冷却系统、抽风除尘系统、破碎筛分系统、烧结主机、煤气点火系统等组成。
（2）炼铁设备 包括高炉本体、高炉除尘器、高炉鼓风机、高炉热风炉、铁水罐车等。
（3）炼钢设备 包括转炉、电炉、电弧炉、钢包炉、混铁炉、电渣重熔炉等及其配套设备和系统。
（4）轧钢设备 包括辊压成型机。。。精整设备、彩色波浪板滚弯机、热连轧机组、冷轧机、三辊轧管
机、矫直机、横切机组、纵切机组、切分轧制、穿孔机、焊管机、卷取机、打捆机等
2）建材设备
（1）水泥设备
例如：回转窑、生料磨、煤磨、水泥磨称为水泥生产的“一窑三磨”
