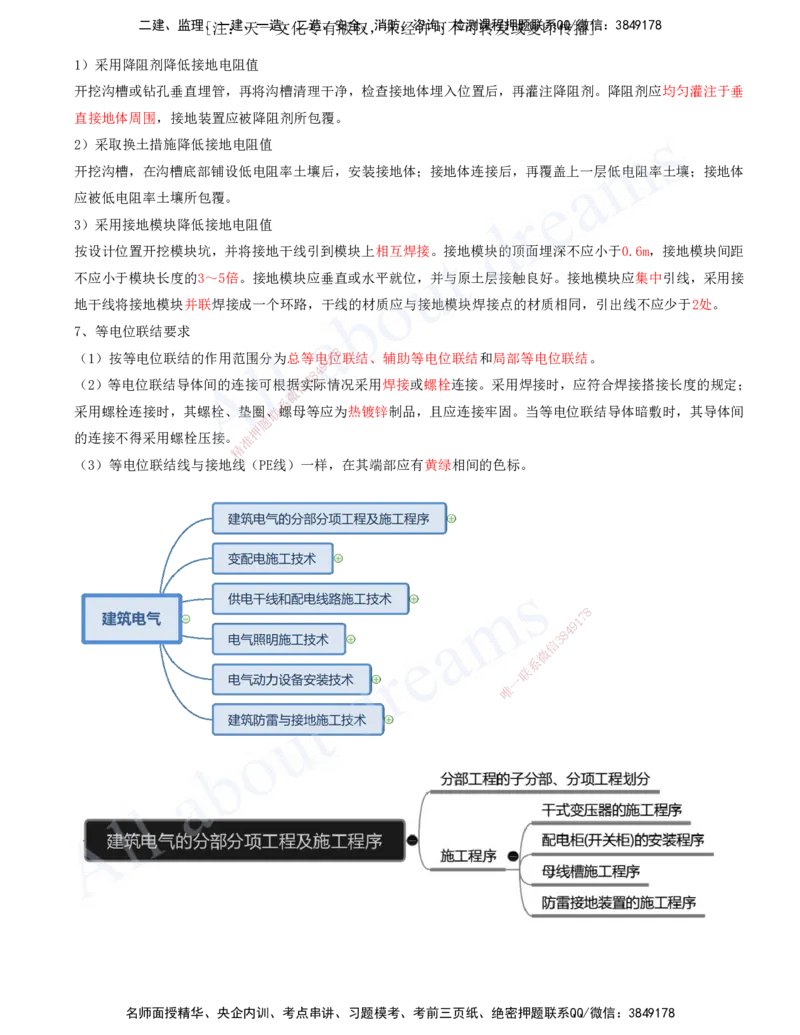

3.2 建筑电气工程施工技术
3.2.4 电气照明施工技术
1、照明配电箱安装技术要求
1）照明配电箱检查
箱内开关动作灵活可靠；宜分别设置中性导体（N）和保护接地导体（PE）汇流排。
2）照明配电箱安装要求
箱体应安装牢固、位置正确，安装高度符合设计要求，垂直度允许偏差不大于1.5‰。
3）照明配电箱内配线要求
箱内配线应整齐、无绞接现象；导线连接紧密、不伤线芯。回路编号应齐全，标识正确、清晰。同一电器接线端
子上的导线连接不应多于2根。
2、灯具安装技术要求
8
1）灯具现场检查 1 7
9
4
8
3
（1）灯具的绝缘性能应进行现场抽样信检测，灯具的绝缘电阻值不应小于2MΩ。灯具内部接线应为铜芯绝缘导线，
微
系
导线截面积应与灯具功率相匹配联，且不应小于0.5mm2。
题
押
（2）I类灯具的外露可导电准部分应具有专用的PE端子，并设置接地标识。消防应急灯具应获得消防产品型式试验
精
合格评定，且具有认证标志。
（3）水下灯及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按批抽样送有资质的
检测机构进行检测。
2）灯具安装条件
（1）灯具安装前，应确认安装灯具的预埋螺栓及吊杆、吊顶上安装嵌入式灯具的专用支架等已安装完成，对需
做承载试验的预埋件或吊杆应试验合格。
8
7
（2）灯具安装前，线路绝缘电阻测试合格。 9 1
4
8
3
信
（3）高空安装的灯具，应先在地面进行通电试验，所有功能试验合格后再进行微安装。
系
联
3）灯具安装固定 一
唯
（1）灯具安装固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验
批的灯具数量抽查5%，且不得少于1套。
（2）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。按每检验批的不同安装形式
各抽查5%，且各不得少于1套。
（3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应小于灯具挂销直径，且不
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
应小于6mm。采用钢管作灯具吊杆时，其内径不应小于10mm，壁厚不应小于1.5mm。
（4）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得
少于15min。查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。

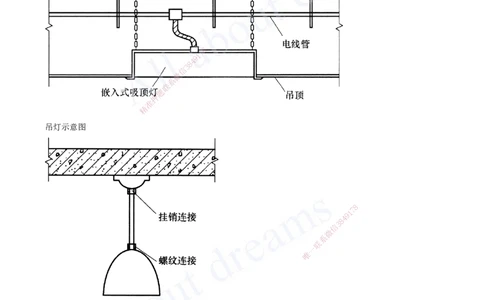

嵌入式吸顶灯安装示意图
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
吊灯示意图
8
1
7
9
8
4
信
3
微
系
联
一
唯

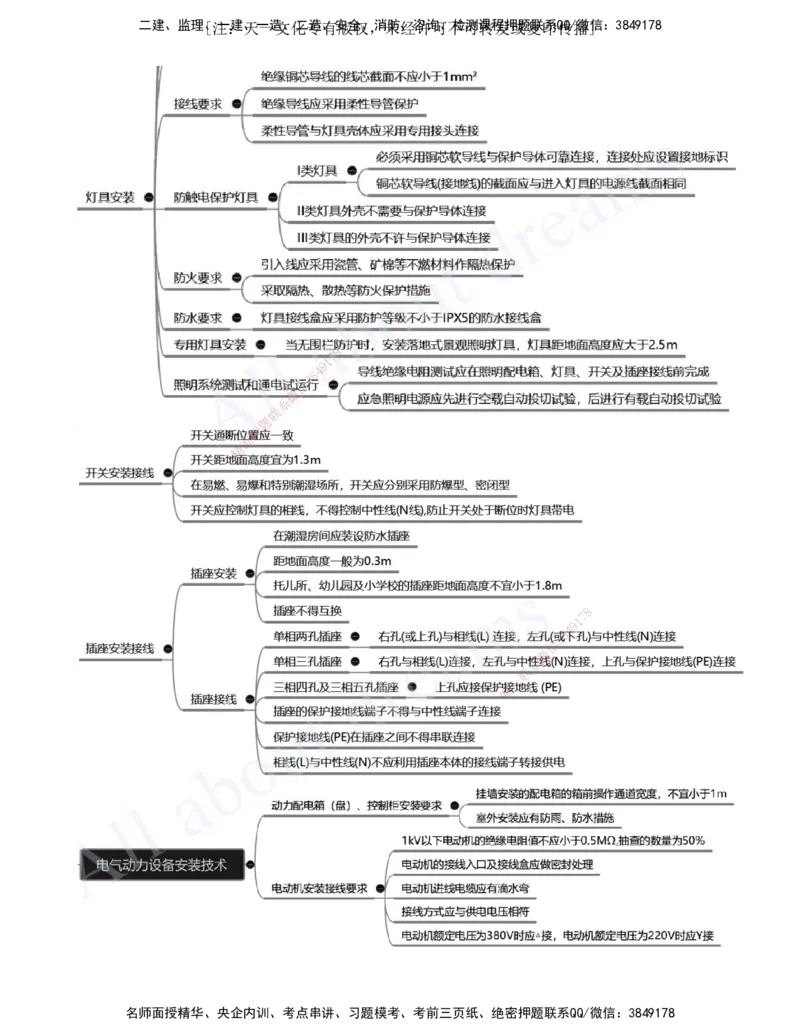

4）灯具的接线要求
（1）引向单个灯具的绝缘导线截面应与灯具功率相匹配，绝缘铜芯导线的线芯截面不应小于1mm2。
（2）由接线盒引至嵌入式灯具或槽灯的绝缘导线应采用柔性导管保护，不得裸露，且不应在灯槽内明敷；柔性
导管与灯具壳体应采用专用接头连接。
5）防触电保护灯具的类型及接线要求
I类灯具外露可导电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地标识；铜芯软导线（接地
线）的截面应与进入灯具的电源线截面相同。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
II类灯具外壳不需要与保护导体连接。
III类灯具的外壳不许与保护导体连接。
6）灯具的防火要求
容量在100W及以上的灯具，引入线应采用瓷管、矿棉等不燃材料作隔热保护。
灯具表面及其附件的高温部位靠近可燃物时，应采取隔热、散热等防火保护措施。
7）灯具的防水要求
（2）庭院灯、路灯的灯具接线盒应采用防护等级不小于IPX5的防水接线盒。灯具的电器保护装置应齐全，规格
应与灯具适配。

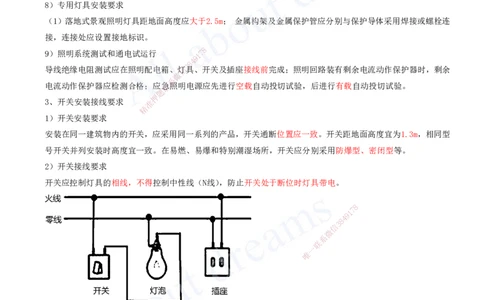

8）专用灯具安装要求
（1）落地式景观照明灯具距地面高度应大于2.5m； 金属构架及金属保护管应分别与保护导体采用焊接或螺栓连
接，连接处应设置接地标识。
8
9）照明系统测试和通电试运行 1 7
9
4
8
3
导线绝缘电阻测试应在照明配电箱、信灯具、开关及插座接线前完成；照明回路装有剩余电流动作保护器时，剩余
微
系
电流动作保护器应检测合格；应联急照明电源应先进行空载自动投切试验，后进行有载自动投切试验。
题
押
3、开关安装接线要求 准
精
1）开关安装要求
安装在同一建筑物内的开关，应采用同一系列的产品，开关通断位置应一致。开关距地面高度宜为1.3m，相同型
号开关并列安装时高度宜一致。在易燃 、易爆和特别潮湿场所，开关应分别采用防爆型、密闭型等。
2）开关接线要求
开关应控制灯具的相线，不得控制中性线（N线），防止开关处于断位时灯具带电。
8
1
7
9
8
4
信
3
微
系
联
一
唯
4、插座安装接线要求
1）插座安装要求
（1）一个房间内的插座宜由同一回路配电。插座距地面高度一般为0.3m，托儿所、幼儿园及小学校的插座距地
面高度不宜小于1.8m，同一场所安装的插座高度应一致。
（2）当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，插座不得互换。不间断电源插
座及应急电源插座应设置标识。在潮湿场所应装设防水插座。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
2）插座接线要求
（1）单相两孔插座，面对插座面板，右孔（或上孔）与相线（L）连接，左孔（或下孔）与中性线（N）连接。
单相三孔插座，面对插座面板，右孔与相线（L）连接，左孔与中性线（N）连接，上孔与保护接地线（PE）连接。

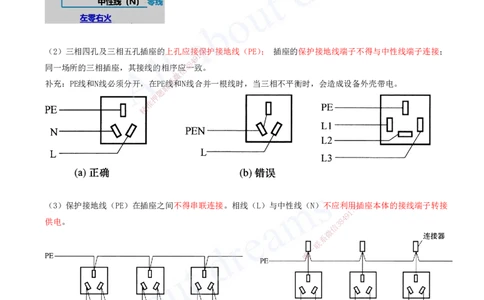

（2）三相四孔及三相五孔插座的上孔应接7保8护接地线（PE）； 插座的保护接地线端子不得与中性线端子连接；
1
9
4
8
同一场所的三相插座，其接线的相序信应3一致。
微
系
补充：PE线和N线必须分开，在PE线和N线合并一根线时，当三相不平衡时，会造成设备外壳带电。
联
题
押
准
精
（3）保护接地线（PE）在插座之间不得串联连接。相 线（L）与中性线（N）不应利用8插座本体的接线端子转接
1
7
9
供电。
信
3 8
4
微
系
联
一
唯
3.2.5 电气动力设备安装技术
1、动力配电（控制）箱安装要求
（1）动力配电（控制）箱的操作、维护间距应符合设计要求，箱前操作通道宽度，不宜小于1m。
（2）室外安装的动力配电（控制）箱应有防雨、防水措施。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
2、电动机安装接线要求
（1）电动机安装随设备（如风机、水泵等）的安装实施。
（2）电动机外露可导电部分必须与保护接地导体可靠连接。1kV以下电动机的绝缘电阻值不应小于0.5MΩ，抽查
的数量为50%。
（3）电动机的接线入口及接线盒应做密封处理；电动机进线电缆应有滴水弯。
（4）电动机接线应牢固可靠，接线方式应与供电电压相符。如线路电压为380V，电动机额定电压为380V时应△
接，电动机额定电压为220V时应Y接。
3.2.6 建筑防雷与接地施工技术
1、建筑防雷与接地的材料与连接要求
8
1）材料要求 1 7
9
4
8
3
建筑防雷与接地的材料可采用镀锌角信钢、镀锌钢管、镀锌扁钢、镀锌圆钢等；镀锌钢材应为热镀锌，镀层厚度应
微
系
不小于65μm，镀层宜光滑连贯、联无斑点。
题
押
2）连接要求 准
精
连接应采用搭接焊接。焊接处 焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，
焊接处刷防锈漆和银粉漆或进行喷锌防腐处理。
（1）扁钢（铜排）之间搭接为扁钢（ 铜排）宽度的2倍，不少于三面施焊。
（2）圆钢（铜杆）之间搭接为圆钢（铜杆 ）直径的6倍，双面施焊。
（3）圆钢（铜杆）与扁钢（铜排）之间搭接为圆钢（铜杆）直径的6倍，双面施焊。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（4）扁钢（铜排）与钢管（铜管 ）之间搭接，紧贴3/4管外径表面，上下两侧施焊。
（5）扁钢与角钢焊接，紧贴角钢外侧 两面，上下两侧施焊。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2、接闪杆（带、网、线）的施工要求
1）接闪杆的施工要求
（1）接闪杆一般用不锈钢（或热镀锌）圆钢或不锈钢管（或热镀锌钢管）制成。
（2）建筑物上的接闪杆应和接闪网连接成一个整体。接闪杆设置独立的接地装置时，其接地装置与其他接地网
的地中距离不应小于3m。
（3）对装有接闪杆的金属筒体。当金属筒体的厚度不小于4mm时，可作接闪杆的引下线，筒体底部应有两处与接
地体连接。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
2）接闪带（网）的施工要求
（1）接闪带一般使用尺寸为40mm×4mm的镀锌扁钢或φ12mm镀锌圆钢制作。接闪带固定支架高度不宜小于150mm。
采用镀锌扁钢支架的间距为0.5m， 采用镀锌圆钢支架的间距为1m。每个固定支架应能承受49N的垂直拉力。接闪
带在过建筑物变形缝处的跨接应采取补偿措施。
（2）建筑物屋顶上的金属物应与接闪网连接成一体，如铁栏杆、钢爬梯、金属旗杆、透气管、金属柱灯、冷却
塔等。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
3、引下线的施工要求
精
（1）明敷的引下线采用热镀锌圆钢时，圆钢与圆钢的连接可采用焊接或卡夹（接）器，采用热镀锌扁钢时，可
采用焊接或螺栓连接。在离地1.5 m处做断接卡。
（2）利用建筑物外立面混凝土柱内的 主钢筋作防雷引下线时，应离地0.5m处做接地测试点，接地测试点通常不
少于2个，并有明显标识。
4、接地体的施工要求
1）人工接地体的施工要求
8
1
7
9
（1）垂直接地体采用镀锌钢管的壁厚应不小于2.5mm，镀 锌角钢的厚度应不小于4m
8
m4，镀锌圆钢的直径不小于14mm。
信
3
微
垂直接地体的长度一般为2.5m。埋设后垂直接地体的顶部距地面不小于0.6m，垂直接地体的水平间距应不小于5m。
系
联
一
唯
（2）水平接地体的镀锌扁钢的厚度应不小于4mm，截面积应不小于100mm2；镀锌圆钢的截面积应不小于100mm2。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
水平接地体距地面至少为0.6m。接地体施工完成后应填土夯实，以降低接地电阻。
2）自然接地体的施工要求
（1）利用工程桩钢筋做垂直接地体，应按设计要求找好工程桩的位置，把工程桩内的钢筋（不少于2根）进行搭
接焊接，再与底板主钢筋（不少于2根）焊接牢固，用色漆做标记，及时做好隐蔽工程验收记录。
（2）利用建筑底板钢筋做水平接地体，应按设计要求将底板内主钢筋（不少于2根）进行搭接焊接，用色漆做好
标记，以便于引出和检查，及时做好隐蔽工程验收记录。自然接地体应在不同两点及以上与接地干线或接地网相
连接。
（3）在接地体施工结束后，应及时测量接地电阻值。
独立接地体的接地电阻值应小于4Ω，
共用接地体的接地电阻值应小于1Ω。
5、接地线的施工要求
8
1）接地干线的施工要求 1 7
9
4
8
3
（1）室内接地干线多为明敷，一般敷信设在电气井或电缆沟内。接地干线也可利用建筑中的钢管、金属框架、金
微
系
属构架，但要在钢管、金属框架联、金属构架连接处做接地跨接。
题
押
（2）利用钢结构作为接地线准时，与接地干线的连接应采用电焊连接。当不允许在钢结构上电焊时，可采用柱焊
精
或钻孔、攻丝，然后用螺栓和 接地线跨接。跨接线一般采用扁钢或两端有铜接头的导线，跨接线应有150mm的伸
缩量。
2）接地支线的施工要求
（1）室内的接地支线多为明敷，水平或垂 直敷设在墙壁上，或敷设在桥架或支架上。在室内墙壁水平敷设时，
离地面距离宜为250～300mm，与墙壁的间隙宜为10~15mm。
（2）接地线跨越建筑物伸缩缝、沉降缝处时，应设 置补偿器，补偿器可用接地线本身弯成弧状代替。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（3）接地线不宜焊接时，可用螺栓连接。接地支线与电气设备连接时，接头应采用接线端子螺栓连接，并用防
松螺帽或防松垫片。
（4）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气
装置。
6、降低接地电阻值的施工要求
当接地电阻达不到设计要求时，可采用降阻剂、换土措施和接地模块来降低接地电阻。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
1）采用降阻剂降低接地电阻值
开挖沟槽或钻孔垂直埋管，再将沟槽清理干净，检查接地体埋入位置后，再灌注降阻剂。降阻剂应均匀灌注于垂
直接地体周围，接地装置应被降阻剂所包覆。
2）采取换土措施降低接地电阻值
开挖沟槽，在沟槽底部铺设低电阻率土壤后，安装接地体；接地体连接后，再覆盖上一层低电阻率土壤；接地体
应被低电阻率土壤所包覆。
3）采用接地模块降低接地电阻值
按设计位置开挖模块坑，并将接地干线引到模块上相互焊接。接地模块的顶面埋深不应小于0.6m，接地模块间距
不应小于模块长度的3～5倍。接地模块应垂直或水平就位，并与原土层接触良好。接地模块应集中引线，采用接
地干线将接地模块并联焊接成一个环路，干线的材质应与接地模块焊接点的材质相同，引出线不应少于2处。
7、等电位联结要求
8
（1）按等电位联结的作用范围分为总等电1 7位联结、辅助等电位联结和局部等电位联结。
9
4
8
3
（2）等电位联结导体间的连接可根据信实际情况采用焊接或螺栓连接。采用焊接时，应符合焊接搭接长度的规定；
微
系
采用螺栓连接时，其螺栓、垫圈联、螺母等应为热镀锌制品，且应连接牢固。当等电位联结导体暗敷时，其导体间
题
押
的连接不得采用螺栓压接。准
精
（3）等电位联结线与接地线 （PE线）一样，在其端部应有黄绿相间的色标。
