4.4 自动化仪表工程安装技术
2024年 2023年 2022年 2021年
4.4自动化仪表
单选 多选 案例 单选 多选 案例 单选 多选 案例 单选 多选 案例
工程安装技术
1 1 1 1 6

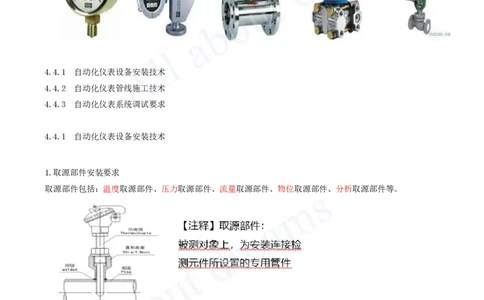

4.4.1 自动化仪表设备安装技术
4.4.2 自动化仪表管线施工技术
4.4.3 自动化仪表系统调试要求
4.4.1 自动化仪表设备安装技术
1.取源部件安装要求
取源部件包括：温度取源部件、压力取源部件、流量取源部件、物位取源部件、分析取源部件等。
1）取源部件安装的一般要求
（1）设备上的取源部件应在设备制造时同时安装。管道上的取源部件安装应在管道预制或安装的同时进行。
（2）在设备或管道上进行取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压力试验前进行。在高
压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。
（3）安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接。取源阀门与设备或管道的连接不宜采
用卡套式接头。当设备及管道有绝热层时，安装的取源部件应露出绝热层外。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，埋设深度、露出长度应符合设计
和工艺要求，当无法同时安装时，应预留安装孔。安装孔周围应按设计文件规定的材料填充密实，封堵严密。
（5）取源部件安装完毕后，应与设备和管道同时进行压力试验。
关于自动化仪表取源部件的安装要求，正确的是（ ）
A.合金钢管道上取源部件的开孔采用气割加工
B.取源部件安装后应与管道同时进行压力试验
C.绝热管道上安装的取源部性不应露出绝热层
D.取源阀门与管道的连接应采用卡套式接头
答案：B
解析：A选项：在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。
C选项：当设备及管道有绝热层时，安装的取源部件应露出绝热层外。
D选项：取源阀门与设备或管道的连接不宜采用卡套式接头。门与设备或管道的连接不宜采用卡套式接头。

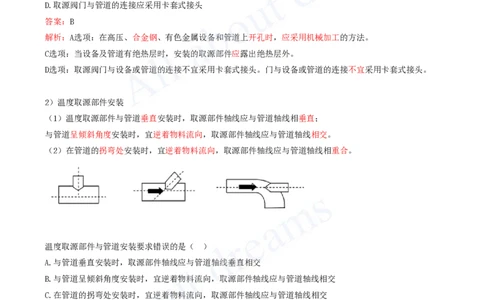

2）温度取源部件安装
（1）温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线相垂直；
与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。
（2）在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合。
温度取源部件与管道安装要求错误的是（ ）
A.与管道垂直安装时，取源部件轴线应与管道轴线垂直相交
B.与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交
C.在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交
D.在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合
答案：C
解析：C选项：在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合。
3）压力取源部件安装
（1）压力取源部件的安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或管道的内壁。
（2）压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，
在垂直和倾斜的设备和管道上，取源部件应倾斜向上安装，
在水平管道上宜顺物料流束安装。

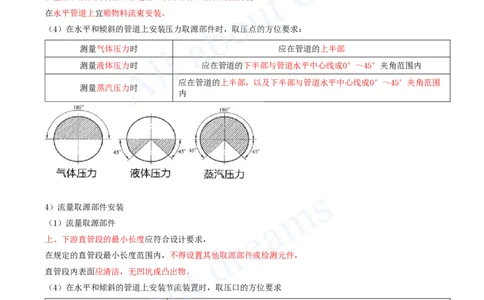

（4）在水平和倾斜的管道上安装压力取源部件时，取压点的方位要求：
测量气体压力时 应在管道的上半部
测量液体压力时 应在管道的下半部与管道水平中心线成0°～45°夹角范围内
应在管道的上半部，以及下半部与管道水平中心线成0°～45°夹角范围
测量蒸汽压力时
内
4）流量取源部件安装
（1）流量取源部件
上、下游直管段的最小长度应符合设计要求，
在规定的直管段最小长度范围内，不得设置其他取源部件或检测元件，
直管段内表面应清洁，无凹坑或凸出物。

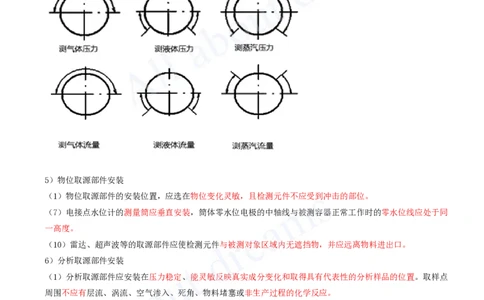

（4）在水平和倾斜的管道上安装节流装置时，取压口的方位要求
测量气体流量时 应在管道的上半部
测量液体流量时 应在管道的下半部与管道水平中心线成0°～45°夹角范围内
测量蒸汽流量时 应在管道的上半部与管道水平中心线成0°～45°夹角范围内[注：天一文化专有版权，未经许可不可转发或复印传播]
5）物位取源部件安装
（1）物位取源部件的安装位置，应选在物位变化灵敏，且检测元件不应受到冲击的部位。
（7）电接点水位计的测量筒应垂直安装，筒体零水位电极的中轴线与被测容器正常工作时的零水位线应处于同
一高度。
（10）雷达、超声波等的取源部件应使检测元件与被测对象区域内无遮挡物，并应远离物料进出口。
6）分析取源部件安装
（1）分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和取得具有代表性的分析样品的位置。取样点
周围不应有层流、涡流、空气渗入、死角、物料堵塞或非生产过程的化学反应。
（3）在水平和倾斜的管道上安装分析取源部件时，安装方位与安装压力取源部件的要求相同。
下列分析取源部件安装位置的要求，正确的是（ ）。
A.应安装在压力变化的位置
B.应安装在成分稳定的位置
C.应安装在具有生产过程化学反应的位置
D.应安装在不具有代表性的分析样品位置
答案：C[注：天一文化专有版权，未经许可不可转发或复印传播]
解析：A选项：应安装在压力稳定的位置
B选项：应安装在能灵敏反映真实成分变化的位置
D选项：应安装在取得具有代表性的分析样品的位置。
