3.2 常用模板、支架和拱架设计与施工
2.模板、支架的设计与验算
（3）模板背面应设置主肋和次肋作为其支承系统，主肋和次肋的布置应根据模板的荷载和刚度要求进行。次肋
的配置方向应与模板的长度方向相垂直，应能直接承受模板传递的荷载，其间距应按荷载数值和模板的力学性
能计算确定；
主肋应承受次肋传递的荷载
且应能起到加强模板结构的整体刚度和调整平直度的作用
支架或支撑的着力点应设置在主肋上。

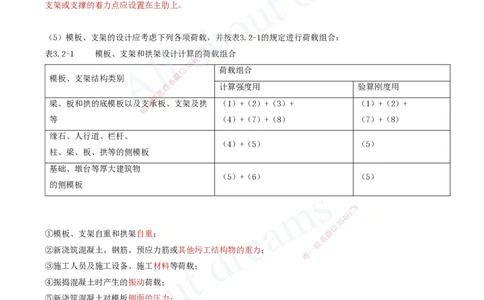

（5）模板、支架的设计应考虑下列各项荷载，并按表3.2-1的规定进行荷载组合：
8
表3.2-1 模板、支架和拱架设计计算1的7荷载组合
9
4
8
3
信 荷载组合
微
模板、支架结构类别
系
联 计算强度用 验算刚度用
题
押
梁、板和拱的底模板以及支准承板、支架及拱 （1）+（2）+（3）+ （1）+（2）+
精
等 （4）+（7）+（8） （7）+（8）
缘石、人行道、栏杆、
（4）+（5） （5）
柱、梁、板、拱等的侧模板
基础、墩台等厚大建筑物
（5）+（6） （5）
的侧模板
8
7
1
9
4
8
3
信
①模板、支架自重和拱架自重； 微
系
联
②新浇筑混凝土、钢筋、预应力筋或其他圬工结构物的重力； 一
唯
③施工人员及施工设备、施工材料等荷载；
④振捣混凝土时产生的振动荷载；
⑤新浇筑混凝土对模板侧面的压力；
当采用内部振捣器时，新浇筑混凝土作用于模板的侧压力，可按式（3.1-1）和式（3.1-2）计算，并取其中的
较小值：
F=0.22 γtββ V1/2 （3.1-1）
c 0 1 2
F = γH （3.1-2）
c
⑥混凝土入模时产生的水平方向的冲击荷载；
⑦设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；
⑧其他可能产生的荷载，如风荷载、雪荷载、冬季保温设施荷载、温度应力等。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
（7）验算模板、支架及拱架的刚度时，其变形值不得超过下列允许值：
①结构表面外露的模板，挠度为模板构件跨度的1/400；
②结构表面隐蔽的模板，挠度为模板构件跨度的1/250；
③支架、拱架受载后挠曲的杆件（盖梁、纵梁），其弹性挠度为相应结构跨度的1/400；
④钢模板的面板变形为1.5mm；
⑤钢模板的钢棱和柱箍变形为L/500和B/500（其中L为计算跨径，B为柱宽）。
（8）验算模板、支架在自重和风荷载等作用下的抗倾覆稳定性时，其抗倾覆稳定系数应不小于1.3。
3.模板、支架制作及安装
8

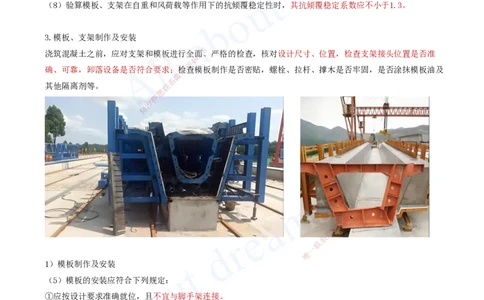

浇筑混凝土之前，应对支架和模板进行全1面7、严格的检查，核对设计尺寸、位置，检查支架接头位置是否准
9
4
8
3
确、可靠，卸落设备是否符合要求；信检查模板制作是否密贴，螺栓、拉杆、撑木是否牢固，是否涂抹模板油及
微
系
其他隔离剂等。 联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
一
联
唯
1）模板制作及安装
（5）模板的安装应符合下列规定：
①应按设计要求准确就位，且不宜与脚手架连接。
④模板安装完成的尺寸、平面位置和顶部高程等应符合设计要求，节点联系应牢固。
⑤梁、板等结构的底模板宜根据需要设置预拱度。
（6）采用提升模板施工时，应设置脚手平台、接料平台、挂吊脚手及安全网等辅助设施。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
8
7
1
9
4
8
3
信

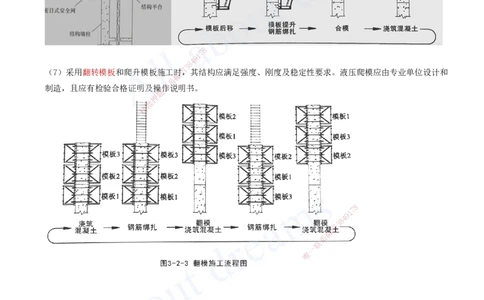

（7）采用翻转模板和爬升模板施工时，其结构应满足强度、刚度及稳定性要求。液压爬模应由专业单位设计和
微
系
制造，且应有检验合格证明及操联作说明书。
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
8
7
1
9
4
8
3
信
微
（8）采用滑升模板时，应符合下列系规定：
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯

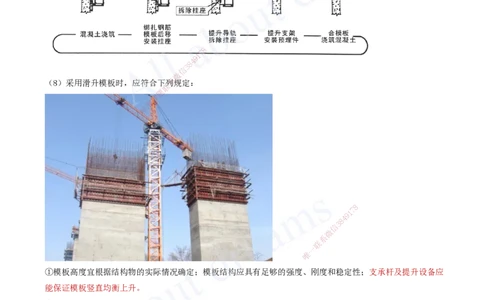

①模板高度宜根据结构物的实际情况确定；模板结构应具有足够的强度、刚度和稳定性；支承杆及提升设备应
