第二部分 通用技术(满分 50 分)
一、选择题(本大题共 13 小题，每小题 2 分，共 26 分。每小题列出的四个备选项中只
有一个是符合题目要求的，不选、多选、错选均不得分)
1．我国高速铁路技术发展迅速，高铁运营里程居世界第一。下列关于高速铁路技术的说法
中不恰当的是
A．高速铁路提高了人们出行的效率，拓展了活动空间，体现了技术具有发展人的作用
B．高速铁路带动了沿线地区的经济增长，体现了技术具有促进社会生产发展的作用
C．高速列车利用电力牵引，能耗低、污染少，体现了技术发展的同时注重环境保护
D．高速铁路涉及轨道、车辆、电网及控制等相关技术，体现了技术的综合性
2．如图所示是小明在互联网上看到的用手枪射击来检验防
弹玻璃性能的试验。该试验的方法属于
A．虚拟试验法
B．模拟试验法
C．优选试验法
D．移植试验法
3．小明尝试设计一款可折叠餐桌，从结构强度和稳定性的角度分析，下列设计方案中最合
理的是
A B C D
4．如图所示是一款便携式折叠椅，下列对折叠椅的设计分析和评价中，不正确的是
A．既可作坐垫又可作倚子，符合设计的实用原则
B．支架问采用松铆连接，主要是从“物”的角度考虑的
C．为了便于携带及保证强度，要选择质量轻、强度高的材料
D．折叠或打开需要双手操作，既考虑普通人群又考虑了特殊人群
5．将大小合适的钢板加工成如图所示的零件，下列工具中，组合正
确并且用到的是
A B C D6．下列关于图中尺寸标注的分析中，正确的是
A．多标1处 B．少标2处 C．ϕ60标注错误 D．ϕ42标注错误
第6题图 第7题图
7. 如图所示是一种手动冲压机，扳动手柄，通过连杆带动压杆运动下列关于该冲压机的分
析中，正确的是
A．压杆只能上下移动，不能转动，压杆与机座之间的连接属于刚连接
B．冲压时连杆受压
C．冲压机重心的垂线偏离支撑面中心，提高了冲压时的稳定性
D．手柄上施加力 F 时，压杆向上运动
8．在通用技术实践课上，小明准备用外形已加工的矩形钢制作如图所示的零件，设计了下
列工艺流程，其中合理的是
A．划线 → 钻大孔 → 锯割槽 → 钻小孔 → 锉削
B．划线 → 钻大孔 → 钻小孔 → 锯割槽 → 锉削
C．划线 → 钻小孔 → 锯割槽 → 钻大孔 → 锉削
D．划线 → 锯割槽 → 钻大孔 → 钻小孔 → 锉削
如图所示为滑台的运动系统示意图，由电机控制子系统和机械传动子系统组成。在电
机控制子系统中，传感器检测电机的转动角度，并反馈到控制装置与设定值比较，控制装
置根据偏差值发出运动信号，驱动器将运动信号转变成相应的电流驱动电机转动，在机械
传动子系统中，电机带动丝杆转动，丝杆通过螺母驱动滑台移动。系统根据电机的转动角
度和丝杆的螺纹间距计算出滑台移动的距离，从而实现对滑台位置的间接控制。请根据示
意图及其描述，完成第 9～10 题。
9．电机控制子系统的执行器是
A．驱动器 B．控制装置 C．电机 D．丝杆
10．由于丝杆传动的误差和滑块移动时的摩擦，导致滑台移动的距离存在误差。为了提高
滑台位置的控制精度，需要对高系统进行优化，下列措施中合理的是A．将电机换成高精度电机，控制方式改为开环控制
B．将传感器换成高精度传感器，提高电机转动角度的检测精度
C．将传感器安装在丝杆上，检测丝杆的转动角度
D．在滑台上安装传感器换，检测滑台的位置
11.【选考题】如图所示是小明在电子控制技术实践课上搭建的电路，经测量 V1 的
Ube=0.7V，Uce=3V。下列关于V1工作状态的判断中，正确的是
A.饱和状态 B.放大状态
C.截止状态 D.条件不足，无法判断
第11题图 第12题图12.【选考题】在电子控制技术实践课上，同学们用电烙铁进行焊接操作（如图所示），小
明发现有下列方法，其中正确的是
A.先用电烙铁加热元件引脚，再加焊锡，熔化的焊锡沿着引脚流到焊盘上形成焊点
B.先将焊锡移到焊盘上方，再用电烙铁加热焊锡，让熔化的焊锡滴到焊盘上形成焊点
C.先将焊锡熔化在电烙铁上，再用电烙铁在焊盘上来回涂抹，把焊锡均匀地涂在引脚四周
D.先用电烙铁同时加热焊盘和元件引脚，再将焊锡送入使其熔化，在引脚和焊盘间形成焊
点
13.【选考题】下列关于如图所示电路的分析中，正确的是
第13题图
A.S断开时V不发光，S闭合时V发光
B.S断开时V发光，S闭合时V不发光
C.不管S闭合还是断开，V都发光
D.因为电路的初始状态未知，所以不能确定V是否发光
二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17
小题6分，共24分)

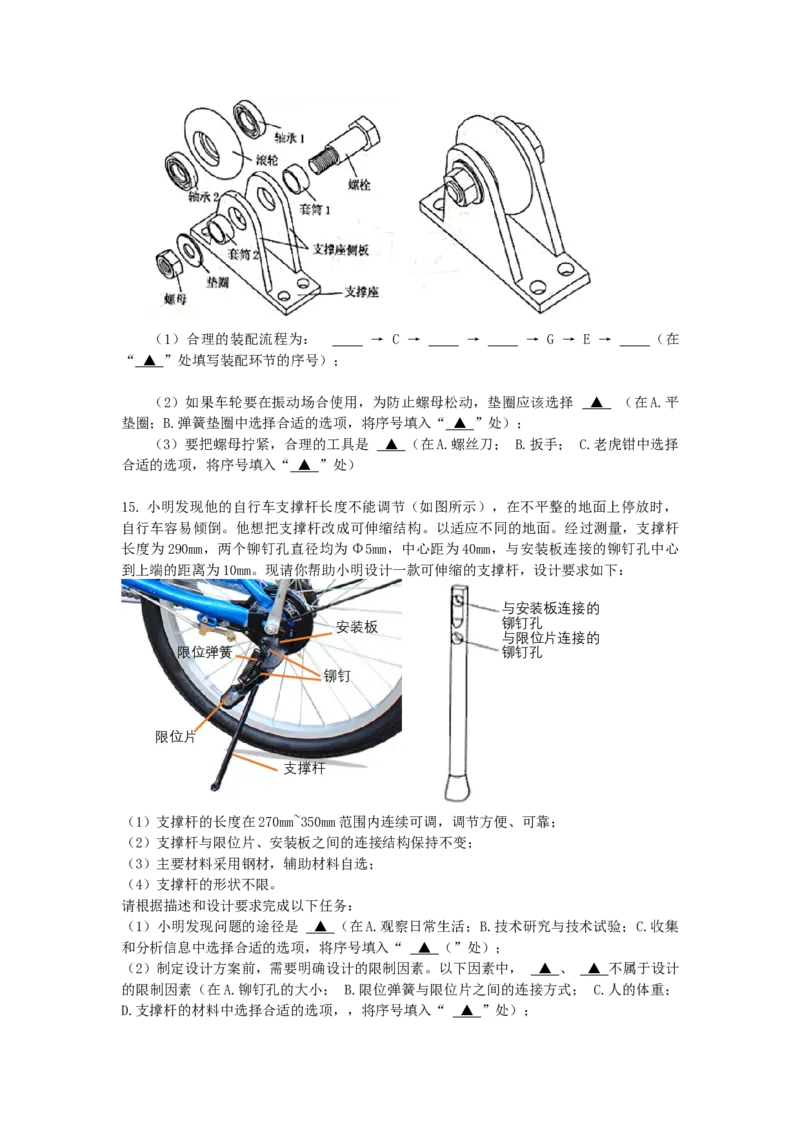

14. 如图所示是车轮的结构示意图，轴承1和轴承2安装在滚轮的孔中，用于滚轮与螺栓
间的支承，套筒1和套筒2分别安装在支撑座两侧板的孔中，用于对滚轮的轴向定位，螺
栓穿过套筒1、滚轮、套筒2安装在支撑座上，垫圈、螺母安装在螺栓上，用于锁紧。
车轮的装配需要以下环节：A.安装轴承1和轴承2；B.安装螺栓；C.安装套筒1；D.安
装螺母；E.安装垫圈；F.放置滚轮；G安装套筒2。
请分析车轮的结构和装配工艺，回答以下问题：（1）合理的装配流程为： → C → → → G → E → （在
“ ▲ ”处填写装配环节的序号）；
（2）如果车轮要在振动场合使用，为防止螺母松动，垫圈应该选择 ▲ （在A.平
垫圈；B.弹簧垫圈中选择合适的选项，将序号填入“ ▲ ”处）；
（3）要把螺母拧紧，合理的工具是 ▲ （在A.螺丝刀； B.扳手； C.老虎钳中选择
合适的选项，将序号填入“ ▲ ”处）
15. 小明发现他的自行车支撑杆长度不能调节（如图所示），在不平整的地面上停放时，
自行车容易倾倒。他想把支撑杆改成可伸缩结构。以适应不同的地面。经过测量，支撑杆
长度为290mm，两个铆钉孔直径均为Φ5mm，中心距为40mm，与安装板连接的铆钉孔中心
到上端的距离为10mm。现请你帮助小明设计一款可伸缩的支撑杆，设计要求如下：
与安装板连接的
安装板 铆钉孔
与限位片连接的
限位弹簧 铆钉孔
铆钉
限位片
支撑杆
（1）支撑杆的长度在270mm~350mm范围内连续可调，调节方便、可靠；
（2）支撑杆与限位片、安装板之间的连接结构保持不变；
（3）主要材料采用钢材，辅助材料自选；
（4）支撑杆的形状不限。
请根据描述和设计要求完成以下任务：
（1）小明发现问题的途径是 ▲ （在A.观察日常生活；B.技术研究与技术试验；C.收集
和分析信息中选择合适的选项，将序号填入“ ▲ （”处）；
（2）制定设计方案前，需要明确设计的限制因素。以下因素中， ▲ 、 ▲ 不属于设计
的限制因素（在A.铆钉孔的大小； B.限位弹簧与限位片之间的连接方式； C.人的体重；
D.支撑杆的材料中选择合适的选项，，将序号填入“ ▲ ”处）；（3）画出支撑杆的设计草图，必要时可用文字说明；
（4）在设计草图上标注支撑杆的主要尺寸。

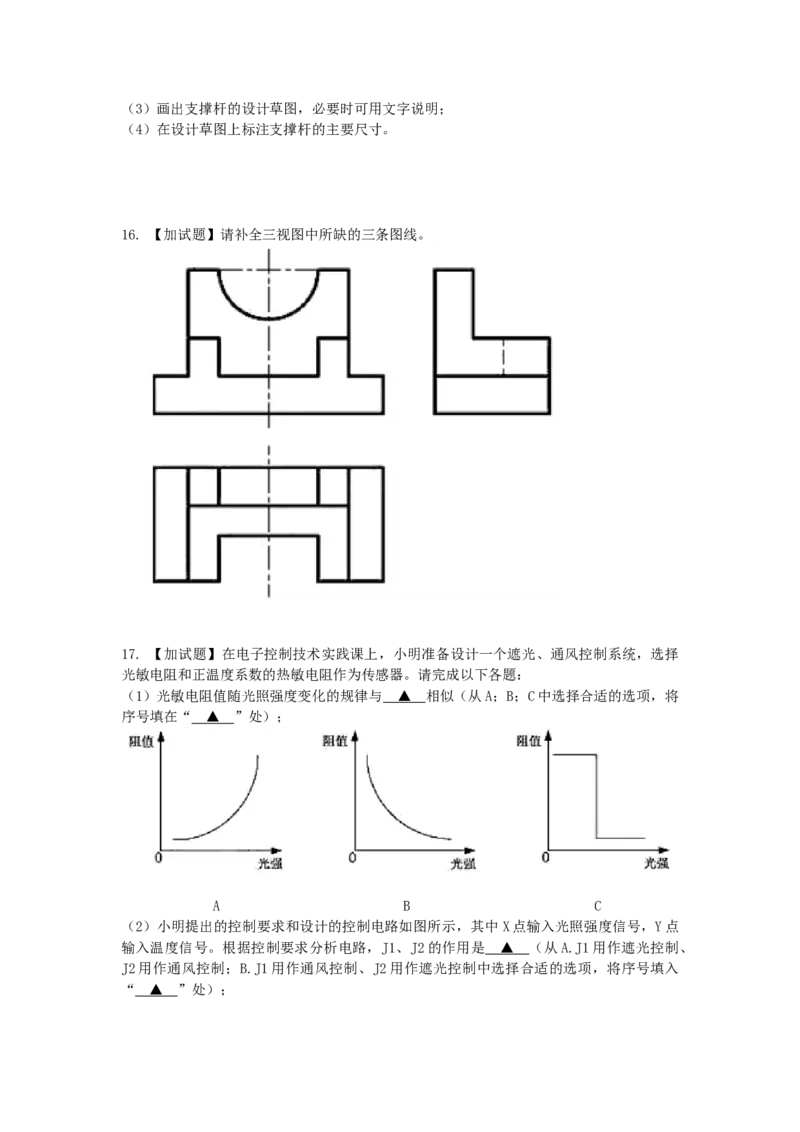

16. 【加试题】请补全三视图中所缺的三条图线。
17. 【加试题】在电子控制技术实践课上，小明准备设计一个遮光、通风控制系统，选择
光敏电阻和正温度系数的热敏电阻作为传感器。请完成以下各题：
（1）光敏电阻值随光照强度变化的规律与 ▲ 相似（从A；B；C中选择合适的选项，将
序号填在“ ▲ ”处）；
A B C

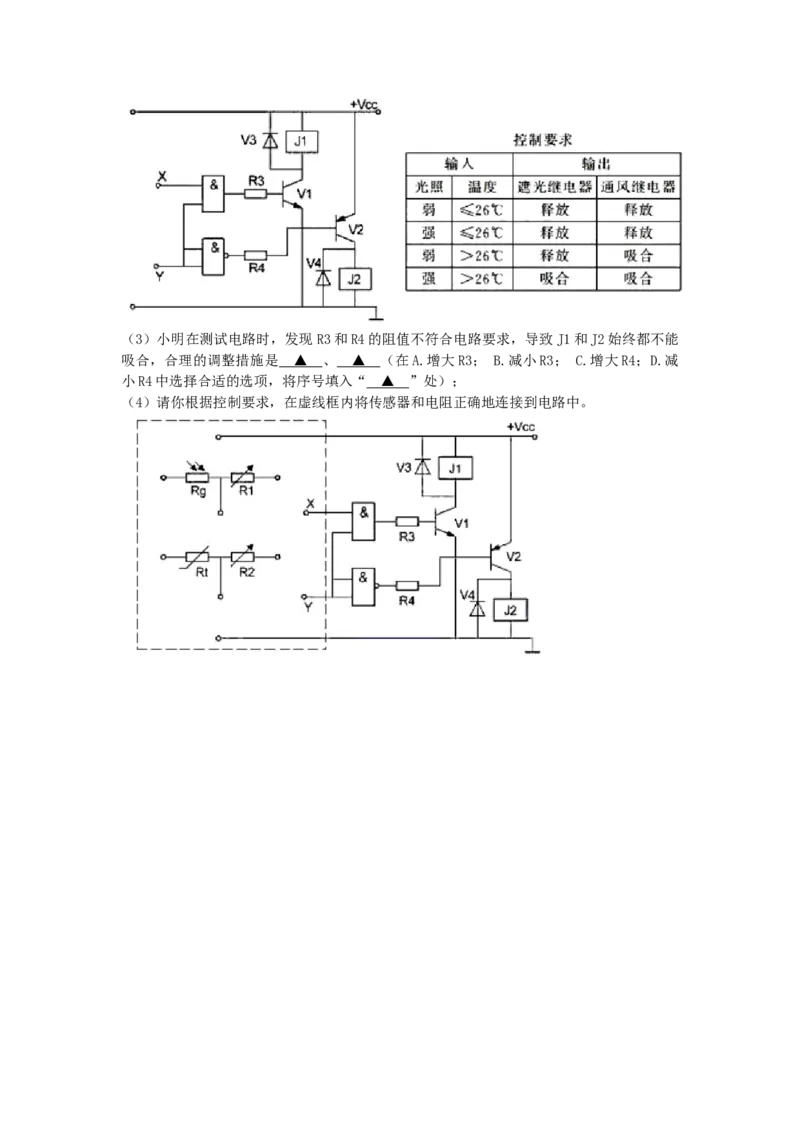

（2）小明提出的控制要求和设计的控制电路如图所示，其中X点输入光照强度信号，Y点
输入温度信号。根据控制要求分析电路，J1、J2的作用是 ▲ （从A.J1用作遮光控制、
J2用作通风控制；B.J1用作通风控制、J2用作遮光控制中选择合适的选项，将序号填入
“ ▲ ”处）；（3）小明在测试电路时，发现R3和R4的阻值不符合电路要求，导致J1和J2始终都不能
吸合，合理的调整措施是 ▲ 、 ▲ （在A.增大R3； B.减小R3； C.增大R4；D.减
小R4中选择合适的选项，将序号填入“ ▲ ”处）；
（4）请你根据控制要求，在虚线框内将传感器和电阻正确地连接到电路中。
