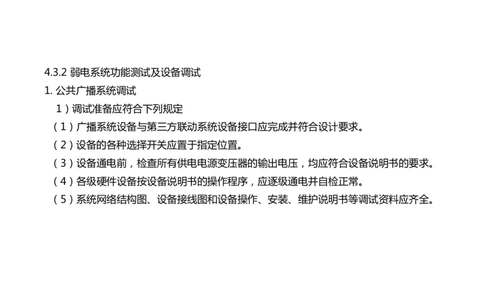

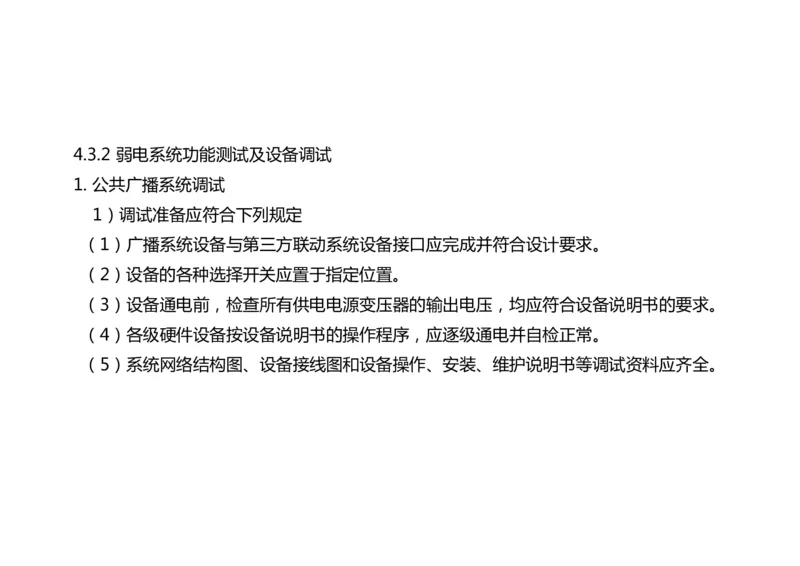

精讲课程（2024版教材）4.3.2 弱电系统功能测试及设备调试
1. 公共广播系统调试
1）调试准备应符合下列规定
（1）广播系统设备与第三方联动系统设备接口应完成并符合设计要求。
（2）设备的各种选择开关应置于指定位置。
（3）设备通电前，检查所有供电电源变压器的输出电压，均应符合设备说明书的要求。
（4）各级硬件设备按设备说明书的操作程序，应逐级通电并自检正常。
（5）系统网络结构图、设备接线图和设备操作、安装、维护说明书等调试资料应齐全。前级到后级：控制主机-接口服务器-音频矩阵-功率放大器

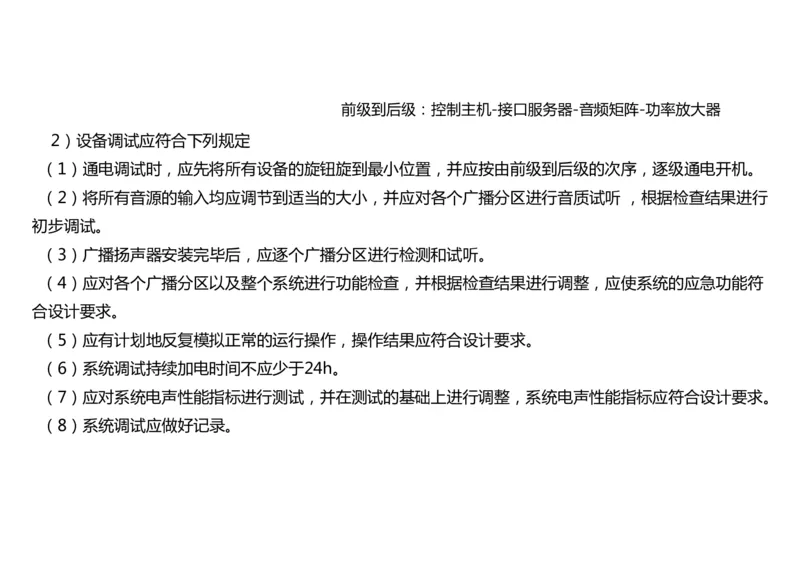

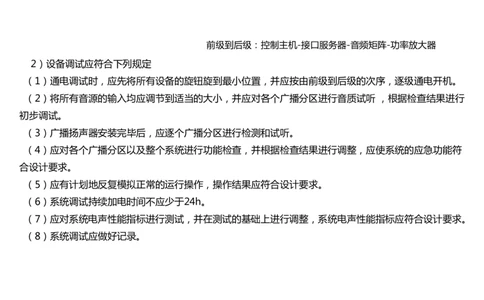

2）设备调试应符合下列规定
（1）通电调试时，应先将所有设备的旋钮旋到最小位置，并应按由前级到后级的次序，逐级通电开机。
（2）将所有音源的输入均应调节到适当的大小，并应对各个广播分区进行音质试听 ，根据检查结果进行
初步调试。
（3）广播扬声器安装完毕后，应逐个广播分区进行检测和试听。
（4）应对各个广播分区以及整个系统进行功能检查，并根据检查结果进行调整，应使系统的应急功能符
合设计要求。
（5）应有计划地反复模拟正常的运行操作，操作结果应符合设计要求。
（6）系统调试持续加电时间不应少于24h。
（7）应对系统电声性能指标进行测试，并在测试的基础上进行调整，系统电声性能指标应符合设计要求。

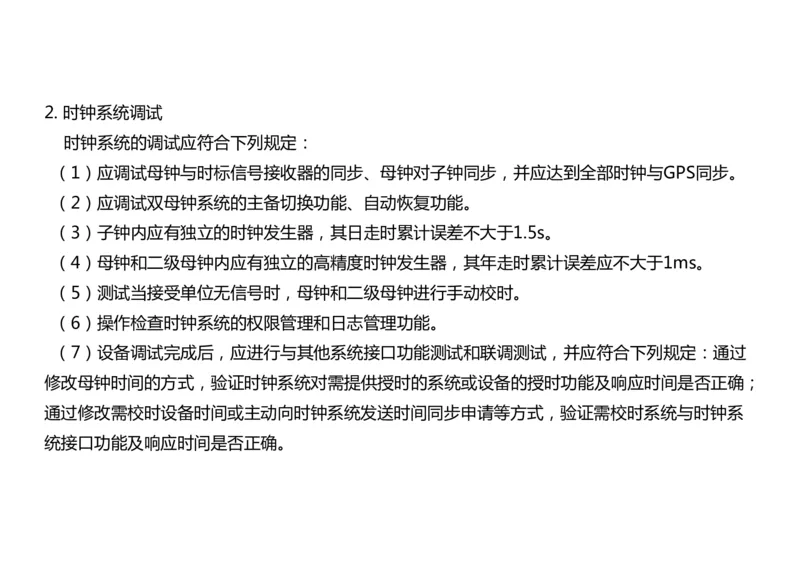

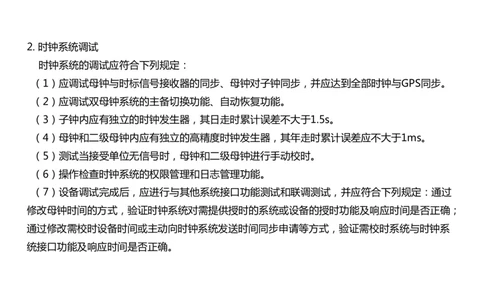

（8）系统调试应做好记录。2. 时钟系统调试
时钟系统的调试应符合下列规定：
（1）应调试母钟与时标信号接收器的同步、母钟对子钟同步，并应达到全部时钟与GPS同步。
（2）应调试双母钟系统的主备切换功能、自动恢复功能。
（3）子钟内应有独立的时钟发生器，其日走时累计误差不大于1.5s。
（4）母钟和二级母钟内应有独立的高精度时钟发生器，其年走时累计误差应不大于1ms。
（5）测试当接受单位无信号时，母钟和二级母钟进行手动校时。
（6）操作检查时钟系统的权限管理和日志管理功能。
（7）设备调试完成后，应进行与其他系统接口功能测试和联调测试，并应符合下列规定：通过
修改母钟时间的方式，验证时钟系统对需提供授时的系统或设备的授时功能及响应时间是否正确；
通过修改需校时设备时间或主动向时钟系统发送时间同步申请等方式，验证需校时系统与时钟系

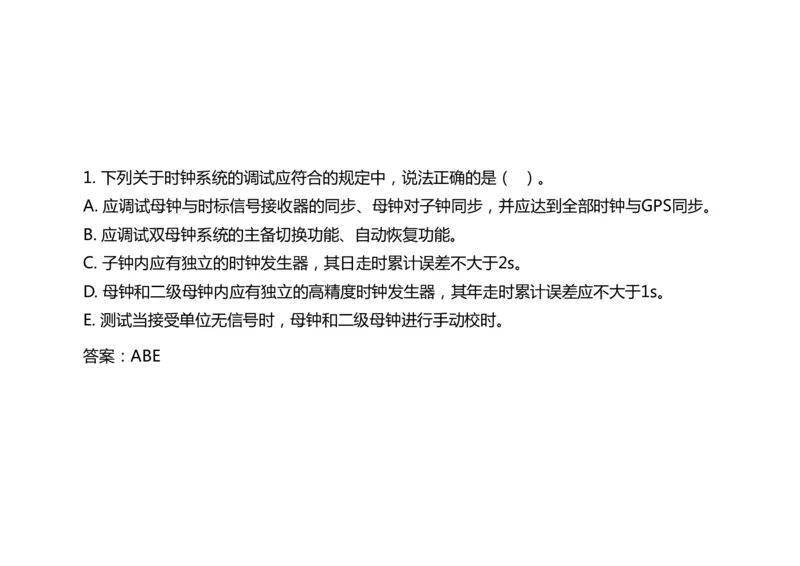

统接口功能及响应时间是否正确。1. 下列关于时钟系统的调试应符合的规定中，说法正确的是（ ）。
A. 应调试母钟与时标信号接收器的同步、母钟对子钟同步，并应达到全部时钟与GPS同步。
B. 应调试双母钟系统的主备切换功能、自动恢复功能。
C. 子钟内应有独立的时钟发生器，其日走时累计误差不大于2s。
D. 母钟和二级母钟内应有独立的高精度时钟发生器，其年走时累计误差应不大于1s。
E. 测试当接受单位无信号时，母钟和二级母钟进行手动校时。
答案：ABE3. 航班信息显示系统调试
信息导引及发布系统的调试和测试应符合下列规定：
（1）配置服务器、监控计算机的软件系统参数、处理功能、通信功能应达到设计要求。
（2）对系统的显示设备进行单机调试，使各显示屏应达到正确的亮度、色彩显示。
（3）加载文字内容、图像内容，调试、检测各终端机应正确显示发布的内容。
（4）调试、检测软件系统的各功能，应达到符合设计要求。
（5）测试航显屏的视频播出质量，应达到全部合格。4. 信息化应用系统调试
民航专业弱电系统中的信息化应用系统包括信息集成系统、离港系统、安检信息管理系统等。
调试准备应符合下列规定：
（1）设备和软件应安装完成，参数应配置完毕。
（2）应录入调试所需的业务基础数据或测试数据。
系统调试过程中，设计要求不间断运行的软件应始终处于运行状态。软件的工作状态和运行
日志应每天进行检查。软件和设备正常运行后，应进行功能测试。功能测试完成后，应进行性
能测试。调试过程中出现运行错误、系统功能或性能不能满足设计要求时 ，应填写系统问题
报告单。系统调试结束前应对所有问题报告进行处理，并应填写系统问题处理记录。用户单位
技术人员应参与功能测试和性能测试。5. 安全防范系统调试
1）隐蔽报警系统的调试应符合下列规定
（1）应能通过声光报警信号在公安执勤室显示出事地相关信息，一类、二类机场应能同时
显示相关报警点的视频图像，报警现场图像的时间延迟不得大于2s。
（2）安装的隐蔽报警装置应设置为不可撤防状态，应采取防误触发措施，被触发后应自锁
保持至手动复位。
（3）报警记录及其相关的图像、声音数据等报警信息的保存时限应不少于90d。
（4）隐蔽报警系统的任何报警均应触发视频监控系统的联动响应。
（5）隐蔽报警信号触发后，视频监控系统应在制定操作工作站或显示设备上自动切换显示
实时监控图像，设有拾音装置的报警部位同步播放现场声音，并自报警信号发出时同步启动
报警录像录音，直至报警信号被处置消除止。
（6）对于隐蔽报警系统发出的导致报警失效的故障报警信号，视频监控系统应对隐蔽报警
系统故障影响范围内的所有联动报警设置区域启动报警录像录音，直至报警信号消除止。1. 下列关于隐蔽报警系统调试的说法中，正确的是（ ）。
A. 一类、二类机场，报警现场图像的时间延迟不得大于2s。
B. 安装的隐蔽报警装置应设置为可撤防状态，被触发后应自锁保持至自动复位。
C. 报警记录及其相关的图像、声音数据等报警信息的保存时限应不少于30d。
D. 隐蔽报警系统的任何报警均应触发视频监控系统的联动响应。
E. 设有拾音装置的报警部位，自报警信号发出时同步启动报警录像录音。

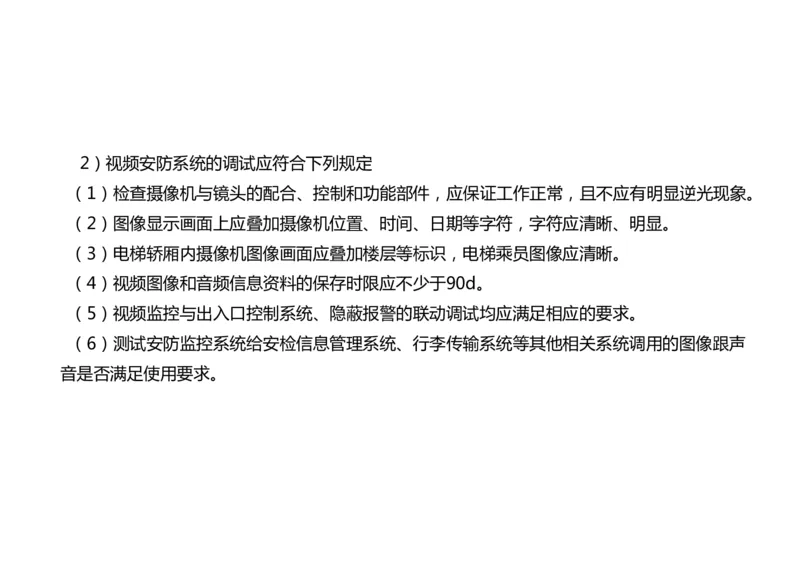

答案：ADE2）视频安防系统的调试应符合下列规定
（1）检查摄像机与镜头的配合、控制和功能部件，应保证工作正常，且不应有明显逆光现象。
（2）图像显示画面上应叠加摄像机位置、时间、日期等字符，字符应清晰、明显。
（3）电梯轿厢内摄像机图像画面应叠加楼层等标识，电梯乘员图像应清晰。
（4）视频图像和音频信息资料的保存时限应不少于90d。
（5）视频监控与出入口控制系统、隐蔽报警的联动调试均应满足相应的要求。
（6）测试安防监控系统给安检信息管理系统、行李传输系统等其他相关系统调用的图像跟声

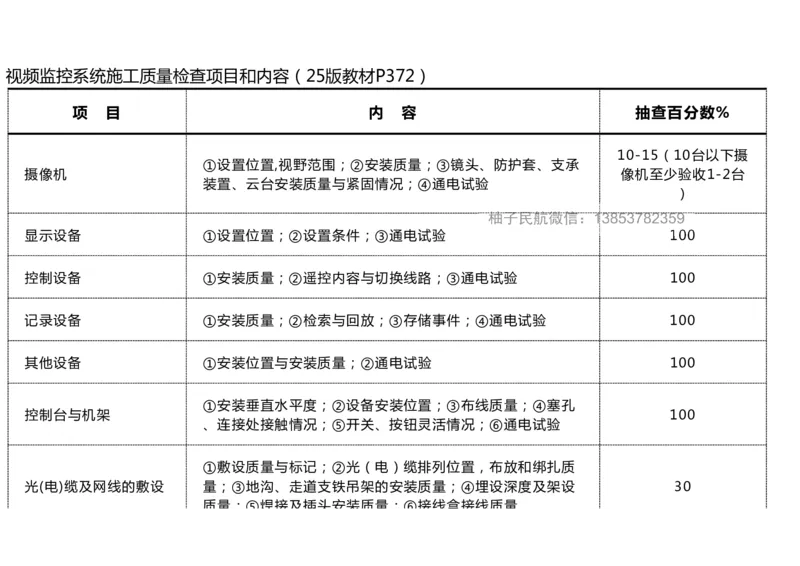

音是否满足使用要求。视频监控系统施工质量检查项目和内容（25版教材P372）
项 目 内 容 抽查百分数%
10-15（10台以下摄
①设置位置,视野范围；②安装质量；③镜头、防护套、支承
摄像机 像机至少验收1-2台
装置、云台安装质量与紧固情况；④通电试验
）
显示设备 ①设置位置；②设置条件；③通电试验 100
控制设备 ①安装质量；②遥控内容与切换线路；③通电试验 100
记录设备 ①安装质量；②检索与回放；③存储事件；④通电试验 100
其他设备 ①安装位置与安装质量；②通电试验 100
①安装垂直水平度；②设备安装位置；③布线质量；④塞孔
控制台与机架 100
、连接处接触情况；⑤开关、按钮灵活情况；⑥通电试验
①敷设质量与标记；②光（电）缆排列位置，布放和绑扎质
光(电)缆及网线的敷设 量；③地沟、走道支铁吊架的安装质量；④埋设深度及架设 30

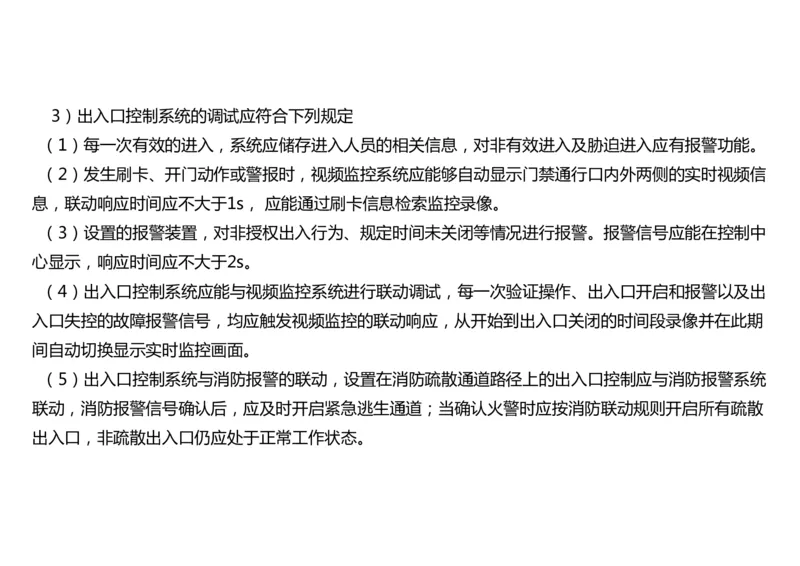

质量；⑤焊接及插头安装质量；⑥接线盒接线质量3）出入口控制系统的调试应符合下列规定
（1）每一次有效的进入，系统应储存进入人员的相关信息，对非有效进入及胁迫进入应有报警功能。
（2）发生刷卡、开门动作或警报时，视频监控系统应能够自动显示门禁通行口内外两侧的实时视频信
息，联动响应时间应不大于1s， 应能通过刷卡信息检索监控录像。
（3）设置的报警装置，对非授权出入行为、规定时间未关闭等情况进行报警。报警信号应能在控制中
心显示，响应时间应不大于2s。
（4）出入口控制系统应能与视频监控系统进行联动调试，每一次验证操作、出入口开启和报警以及出
入口失控的故障报警信号，均应触发视频监控的联动响应，从开始到出入口关闭的时间段录像并在此期
间自动切换显示实时监控画面。
（5）出入口控制系统与消防报警的联动，设置在消防疏散通道路径上的出入口控制应与消防报警系统
联动，消防报警信号确认后，应及时开启紧急逃生通道；当确认火警时应按消防联动规则开启所有疏散

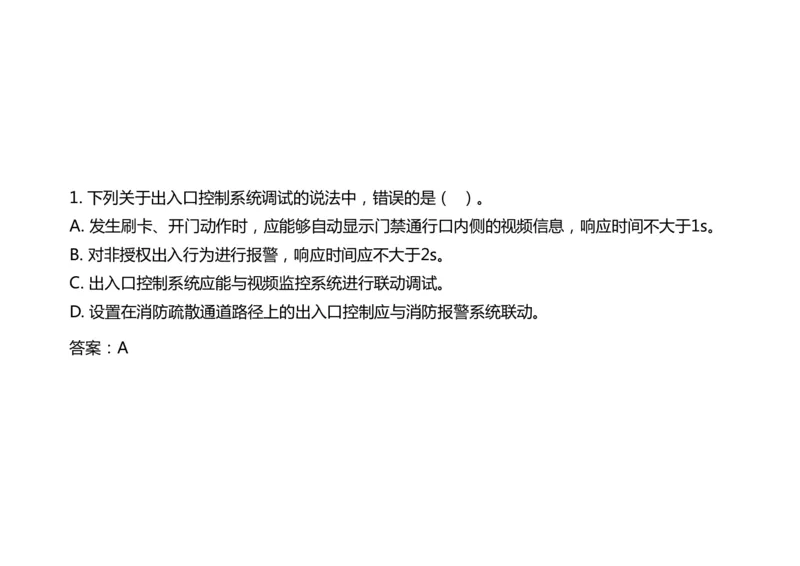

出入口，非疏散出入口仍应处于正常工作状态。1. 下列关于出入口控制系统调试的说法中，错误的是（ ）。
A. 发生刷卡、开门动作时，应能够自动显示门禁通行口内侧的视频信息，响应时间不大于1s。
B. 对非授权出入行为进行报警，响应时间应不大于2s。
C. 出入口控制系统应能与视频监控系统进行联动调试。
D. 设置在消防疏散通道路径上的出入口控制应与消防报警系统联动。
答案：A
