048（目视助航工程的分类、技术要求、标志与标志物）
Y I J I J I A N Z A O S H I
民民 航航 机机 场场 工工 程程 管管 理理 与与 实实 务务

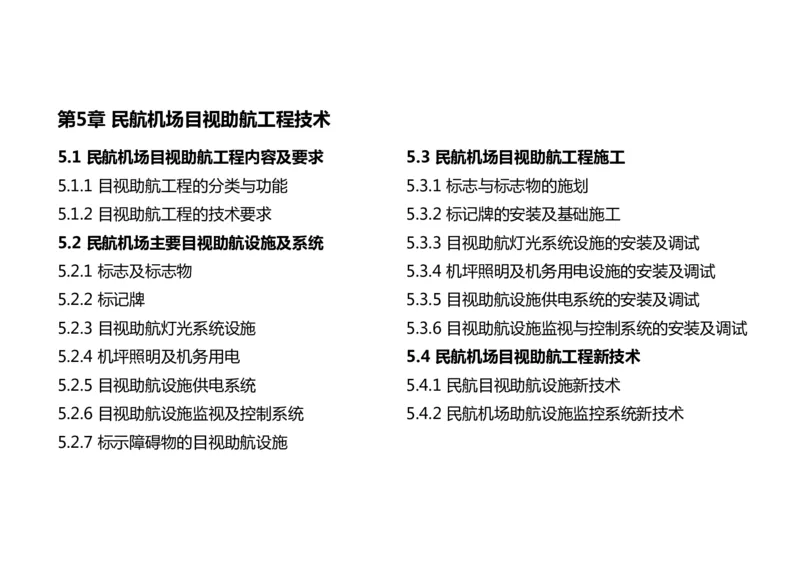

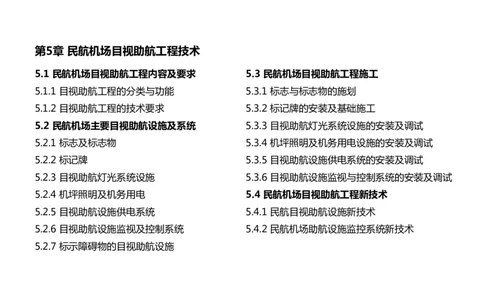

精讲课程（2024版教材）第5章 民航机场目视助航工程技术
5.1 民航机场目视助航工程内容及要求 5.3 民航机场目视助航工程施工
5.1.1 目视助航工程的分类与功能 5.3.1 标志与标志物的施划
5.1.2 目视助航工程的技术要求 5.3.2 标记牌的安装及基础施工
5.2 民航机场主要目视助航设施及系统 5.3.3 目视助航灯光系统设施的安装及调试

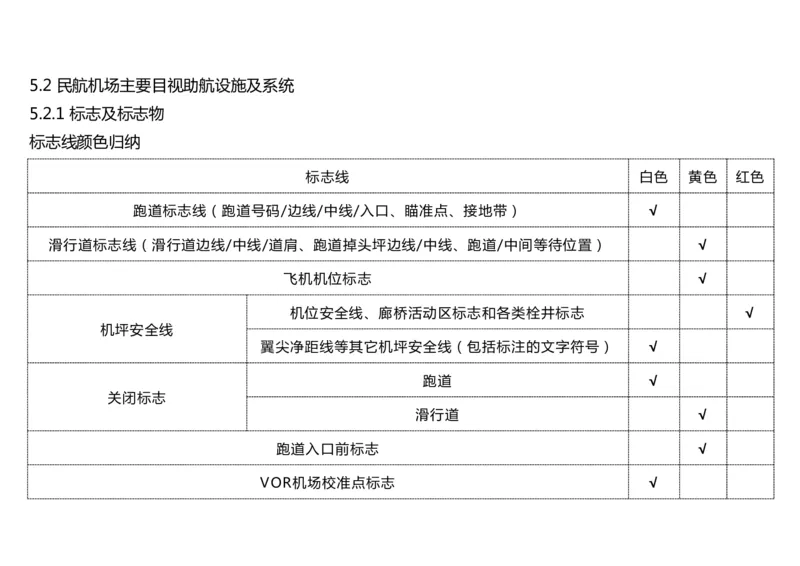

5.2.1 标志及标志物 5.3.4 机坪照明及机务用电设施的安装及调试
5.2.2 标记牌 5.3.5 目视助航设施供电系统的安装及调试
5.2.3 目视助航灯光系统设施 5.3.6 目视助航设施监视与控制系统的安装及调试
5.2.4 机坪照明及机务用电 5.4 民航机场目视助航工程新技术
5.2.5 目视助航设施供电系统 5.4.1 民航目视助航设施新技术
5.2.6 目视助航设施监视及控制系统 5.4.2 民航机场助航设施监控系统新技术

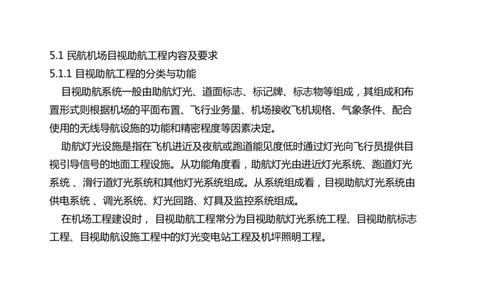

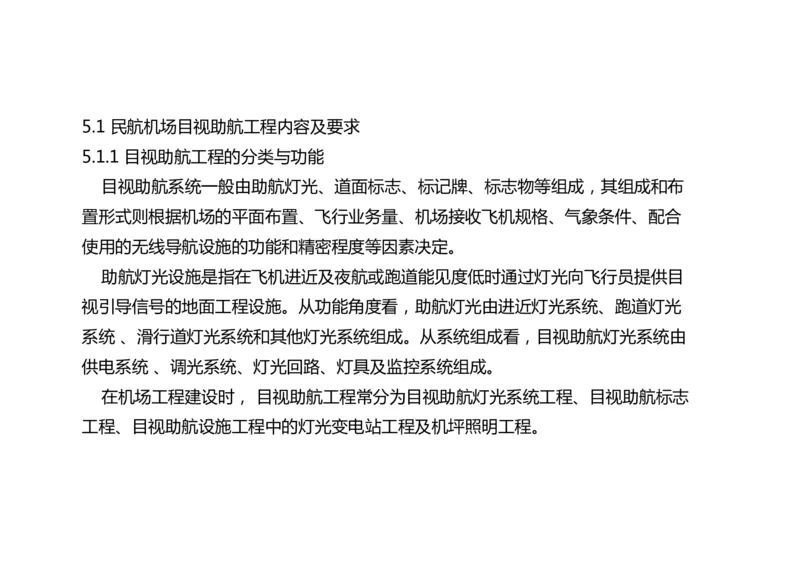

5.2.7 标示障碍物的目视助航设施5.1 民航机场目视助航工程内容及要求
5.1.1 目视助航工程的分类与功能
目视助航系统一般由助航灯光、道面标志、标记牌、标志物等组成，其组成和布
置形式则根据机场的平面布置、飞行业务量、机场接收飞机规格、气象条件、配合
使用的无线导航设施的功能和精密程度等因素决定。
助航灯光设施是指在飞机进近及夜航或跑道能见度低时通过灯光向飞行员提供目
视引导信号的地面工程设施。从功能角度看，助航灯光由进近灯光系统、跑道灯光
系统 、滑行道灯光系统和其他灯光系统组成。从系统组成看，目视助航灯光系统由
供电系统 、调光系统、灯光回路、灯具及监控系统组成。
在机场工程建设时， 目视助航工程常分为目视助航灯光系统工程、目视助航标志

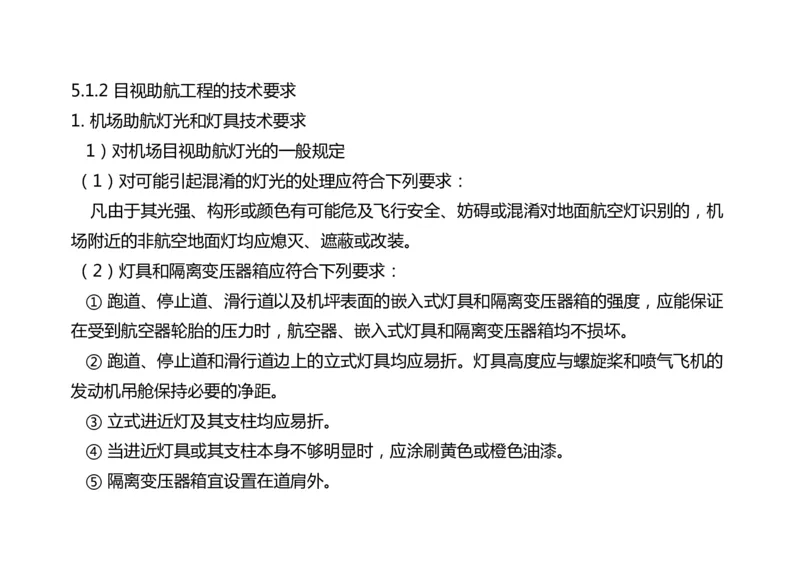

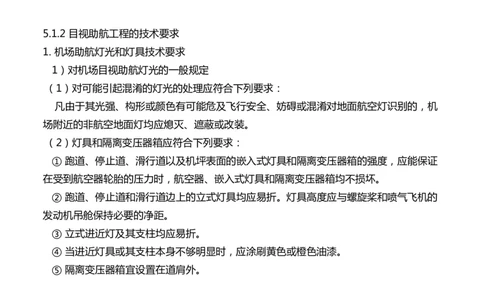

工程、目视助航设施工程中的灯光变电站工程及机坪照明工程。5.1.2 目视助航工程的技术要求
1. 机场助航灯光和灯具技术要求
1）对机场目视助航灯光的一般规定
（1）对可能引起混淆的灯光的处理应符合下列要求：
凡由于其光强、构形或颜色有可能危及飞行安全、妨碍或混淆对地面航空灯识别的，机
场附近的非航空地面灯均应熄灭、遮蔽或改装。
（2）灯具和隔离变压器箱应符合下列要求：

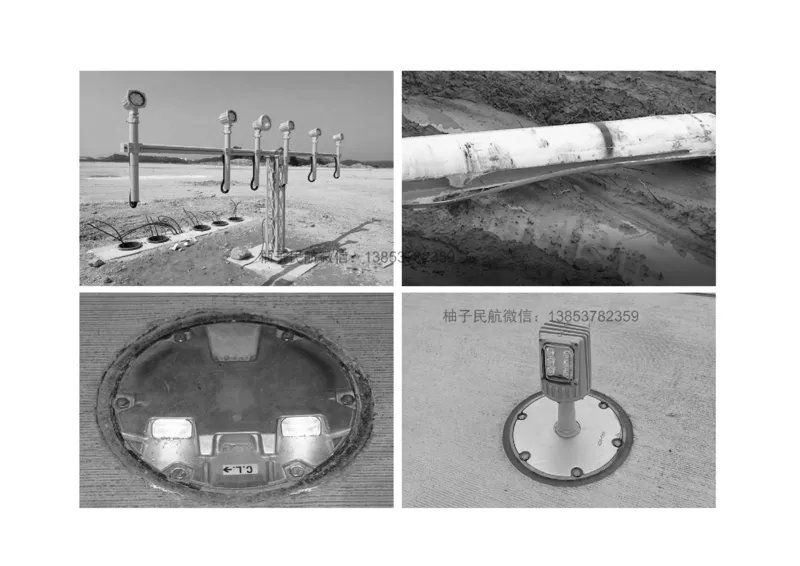

① 跑道、停止道、滑行道以及机坪表面的嵌入式灯具和隔离变压器箱的强度，应能保证
在受到航空器轮胎的压力时，航空器、嵌入式灯具和隔离变压器箱均不损坏。
② 跑道、停止道和滑行道边上的立式灯具均应易折。灯具高度应与螺旋桨和喷气飞机的
发动机吊舱保持必要的净距。
③ 立式进近灯及其支柱均应易折。
④ 当进近灯具或其支柱本身不够明显时，应涂刷黄色或橙色油漆。

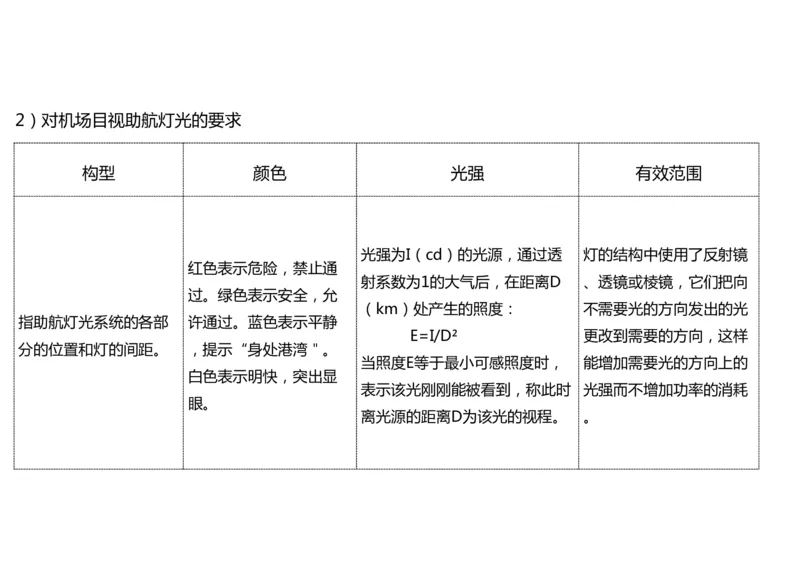

⑤ 隔离变压器箱宜设置在道肩外。2）对机场目视助航灯光的要求
构型 颜色 光强 有效范围
光强为I（cd）的光源，通过透 灯的结构中使用了反射镜
红色表示危险，禁止通
射系数为1的大气后，在距离D 、透镜或棱镜，它们把向
过。绿色表示安全，允
（km）处产生的照度： 不需要光的方向发出的光
指助航灯光系统的各部 许通过。蓝色表示平静
E=I/D² 更改到需要的方向，这样
分的位置和灯的间距。 ，提示“身处港湾＂。
当照度E等于最小可感照度时， 能增加需要光的方向上的
白色表示明快，突出显
表示该光刚刚能被看到，称此时 光强而不增加功率的消耗
眼。
离光源的距离D为该光的视程。 。1. 下列灯光系统颜色中，（ ）是提示身处港湾。
A. 白色 B. 红色 C. 黄色 D. 蓝色
答案：D
2. 下列关于机场助航灯光和灯具的要求，说法错误的是（ ）。
A. 嵌入式灯具均应易折。
B. 嵌入式灯具的强度应能保证在受到飞机轮胎的压力时，飞机和灯具均不损坏。
C. 机场附近的非航空地面灯，凡是可能妨碍对航空地面灯的识别的，应予熄灭、遮蔽或改装
。
D. 跑道、停止道和滑行道边上的立式灯具必须是易折的。

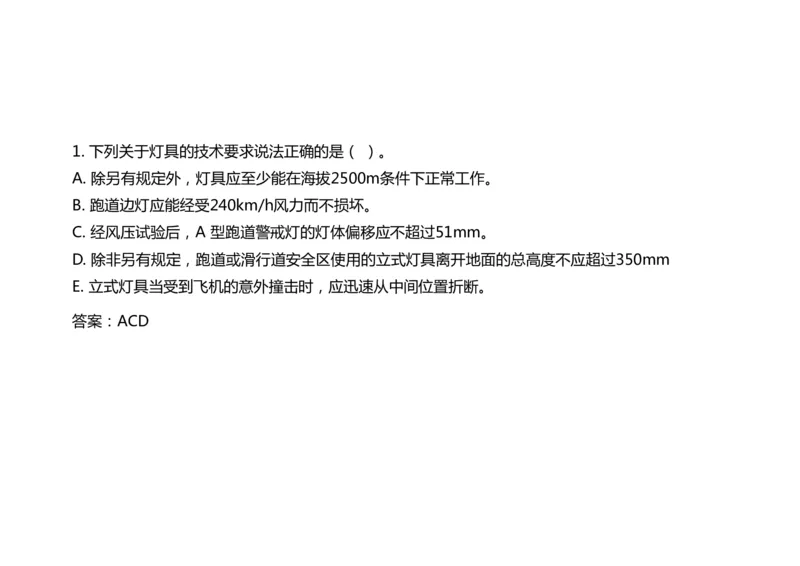

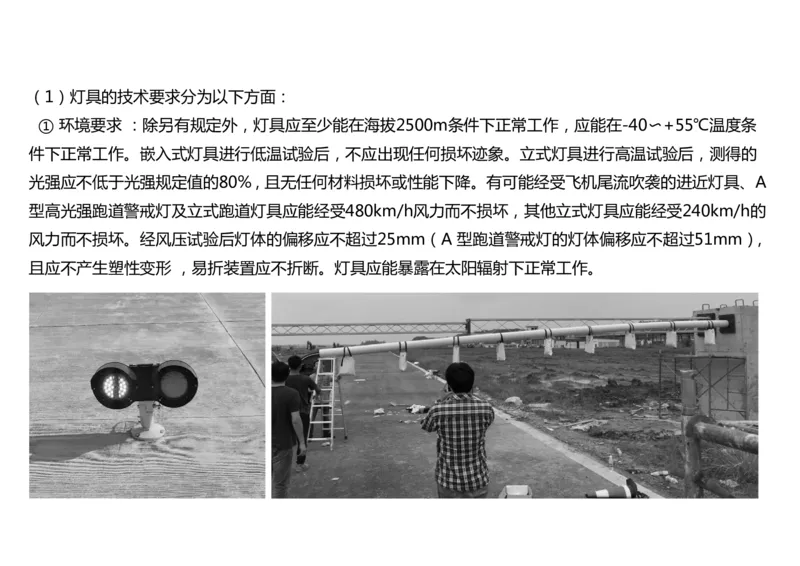

答案：A（1）灯具的技术要求分为以下方面：
① 环境要求 ：除另有规定外，灯具应至少能在海拔2500m条件下正常工作，应能在-40〜+55℃温度条
件下正常工作。嵌入式灯具进行低温试验后，不应出现任何损坏迹象。立式灯具进行高温试验后，测得的
光强应不低于光强规定值的80% , 且无任何材料损坏或性能下降。有可能经受飞机尾流吹袭的进近灯具、A
型高光强跑道警戒灯及立式跑道灯具应能经受480km/h风力而不损坏，其他立式灯具应能经受240km/h的
风力而不损坏。经风压试验后灯体的偏移应不超过25mm（A 型跑道警戒灯的灯体偏移应不超过51mm）,

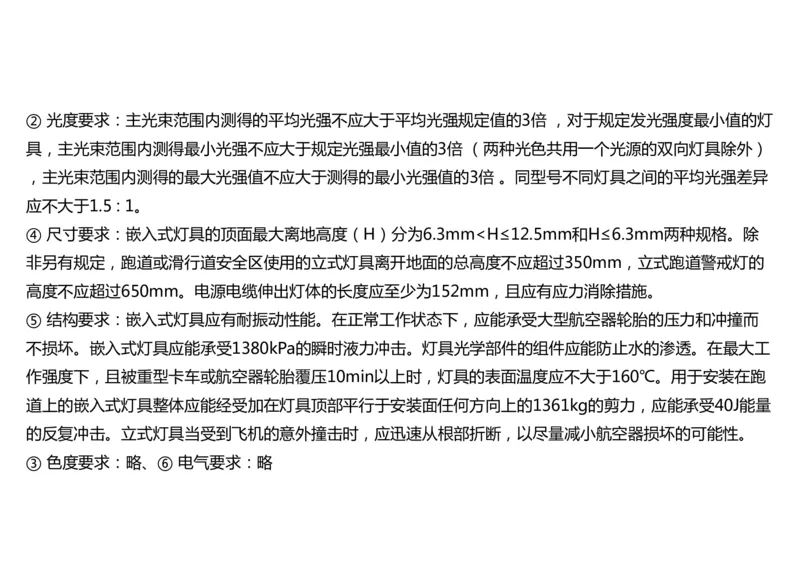

且应不产生塑性变形 ，易折装置应不折断。灯具应能暴露在太阳辐射下正常工作。② 光度要求：主光束范围内测得的平均光强不应大于平均光强规定值的3倍 ，对于规定发光强度最小值的灯
具，主光束范围内测得最小光强不应大于规定光强最小值的3倍 （两种光色共用一个光源的双向灯具除外）
，主光束范围内测得的最大光强值不应大于测得的最小光强值的3倍 。同型号不同灯具之间的平均光强差异
应不大于1.5 : 1。
④ 尺寸要求：嵌入式灯具的顶面最大离地高度（H）分为6.3mm
