9.2 施工组织设计[模块12]
考点：5C.水利课双代号[4.0版本]
例题1（5C.水利课双代号[4.0版本]）--2021(1)2.1+2.2
背景：某水库除险加固工程包括土石坝加固、溢洪道闸门更换及相关设施设备改造。发包人与承包人依据《水利
水电工程标准施工招标文件》（2009年版）签订施工合同，合同约定：（1）合同工期240天，2018年<10月15日>
开工；（2）新闸门由发包人负责采购，2019年4月10日运抵施工现场，新闸门安装调试于2019年5月15日完工。

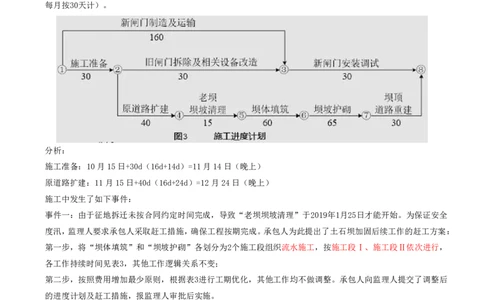

由承包人编制并经监理人批准的施工进度计划如图3所示（节点①最早时间按2018年<10月14日末>计；单位：天；
每月按30天计）。
分析：
施工准备：10月15日+30d（16d+14d）=11月14日（晚上）
原道路扩建：11月15日+40d（16d+24d）=12月24日（晚上）
施工中发生了如下事件：
事件一：由于征地拆迁未按合同约定时间完成，导致“老坝坝坡清理”于2019年1月25日才能开始。为保证安全
度汛，监理人要求承包人采取赶工措施，确保工程按期完成。承包人为此提出了土石坝加固后续工作的赶工方案：
第一步，将“坝体填筑”和“坝坡护砌”各划分为2个施工段组织流水施工，按施工段Ⅰ、施工段Ⅱ依次进行，
各工作持续时间见表3，其他工作逻辑关系不变；
第二步，按照费用增加最少原则，根据表3进行工期优化，其他工作均不做调整。承包人向监理人提交了调整后
的进度计划及赶工措施，报监理人审批后实施。
表3 土石坝加固后续工作时间-赶工费用
工作代码 工作名称 持续时间（天） 最短持续时间（天） 赶工费用（万元/天）
B 老坝坝坡清理 15 15 —
C1 坝体填筑Ⅰ 35 34 1.5
C2 坝体填筑Ⅱ 25 23 1D1 坝坡护砌Ⅰ 35 33 2.5
D2 坝坡护砌Ⅱ 30 29 2
E 坝顶道路重建 30 28 1.8
c有关人员进行了交货检查和验收，核对了制造厂名和产品名称等闸门标志内容。承包人负责新闸门的保管，新
闸门提前运抵现场期间发生保管费用3万元。
问题：1．根据事件一，绘制优化后的土石坝加固后续工作的施工进度网络计划图（用工作代码表示），计算赶
工费用。
问题：2．综合事件一、二，承包人可向发包人提出的补偿金额是多少？说明理由。
节点④的完工日：原计划，10.15+（70d）=12.24；| 实际，1.24。| 耽误，30d。
赶工费用：（C1）1.5×1d+（E）1.8×2d+（D2）2×1d+（D1）2.5×1d=9.6万元<分析：赶工原理>
答案：

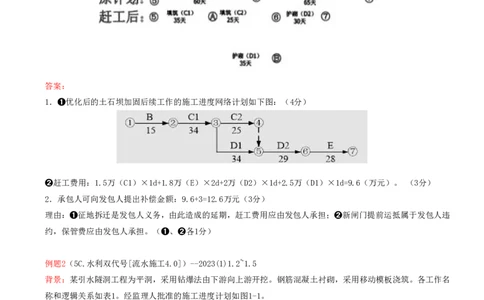

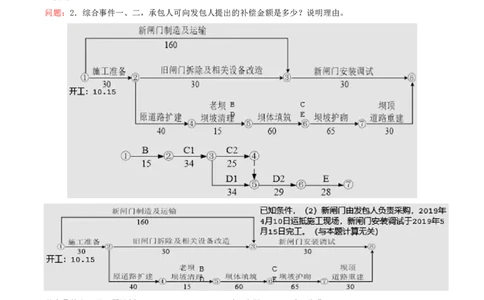

1．➊优化后的土石坝加固后续工作的施工进度网络计划如下图：（4分）
➋赶工费用：1.5万（C1）×1d+1.8万（E）×2d+2万（D2）×1d+2.5万（D1）×1d=9.6（万元）。 （3分）
2．承包人可向发包人提出补偿金额：9.6+3=12.6万元（3分）
理由：➊征地拆迁是发包人义务，由此造成的延期，赶工费用应由发包人承担；➋新闸门提前运抵属于发包人违
约，保管费应由发包人承担。（➊、➋各1分）
例题2（5C.水利双代号[流水施工4.0]）--2023(1)1.2~1.5
背景：某引水隧洞工程为平洞，采用钻爆法由下游向上游开挖。钢筋混凝土衬砌，采用移动模板浇筑。各工作名
称和逻辑关系如表1。经监理人批准的施工进度计划如图1-1。2023年一建水利水电管理与实务真题
（一）

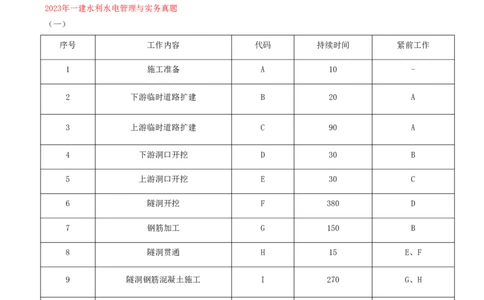

序号 工作内容 代码 持续时间 紧前工作
1 施工准备 A 10 -
2 下游临时道路扩建 B 20 A
3 上游临时道路扩建 C 90 A
4 下游洞口开挖 D 30 B
5 上游洞口开挖 E 30 C
6 隧洞开挖 F 380 D
7 钢筋加工 G 150 B
8 隧洞贯通 H 15 E、F
9 隧洞钢筋混凝土施工 I 270 G、H
10 尾工 J 10 I
经监理人批准的施工进度计划如图1-1。事件一：工程按计划如期开工，A工作完成后，因受其他标段施工影响（非本工程承包人责任）D工作开始时间延
迟，经发包人批准监理人通知承包人B工作、C工作正常进行，G工作不受影响，D工作暂停，开始时间推迟135天。
/为了保证工程按期完成，要求承包人调整进度计划。承包人提出开挖方式改为上下游两端相向开挖的赶工方案，
并制定了新的进度计划如图1-2所示，其中C表示原计划C工作的剩余工作，K表示暂停施工。发包人与承包人依据
1
赶工方案签订了补充协议，约定合同工期目标不变，相应增加赶工措施费108万元；如提前完工，奖励1.5万元/
天，如延迟完工，逾期违约金1.5万元/天。
事件二：上游段开挖过程中，因未及时支护造成洞内塌方，处理塌方体石方量450米3，用时8天。承包人以地质原
因为由，提出49500元（110元/m3×450m3，综合开挖单价110元/m3）的费用补偿和工期索赔要求。
事件四：施工进度检查时，发现H工作比计划延迟10天完成，I工作实际持续时间254天完成，J工作实际持续时间
6天完成。
问题：
2.给出图1-2中F、F的工作名称，并指出关键线路？
1 2
3.事件二承包人的要求是否合理？说明理由。
5.根据事件四中的检查结果，写出工程实际完成总工期，与合同工期相比提前或延迟时间；根据补充协议，计算发包人应向承包人支付的费用。
5+.根据<所有事件>中的检查结果，写出工程实际完成总工期，与合同工期相比提前或延迟时间；根据补充协议，
计算发包人应向承包人支付的费用。
答案：2．
F：下游洞口贯通，F：上游洞口贯通。
1 2
关键线路为：①→②→④→⑥→⑦→⑧→⑨和①→③→⑤→⑥→⑦→⑧→⑨。
（135＋30＋245＋15＋270＋10＝705d）
（70＋30＋310＋15＋270＋10＝705d）
（由于A、B已经完成，所以总工期为705＋30＝735d）
3．
承包人要求不合理，上游段开挖过程中，未及时支护造成洞内塌方，是施工单位责任，施工单位不得进行工期和
费用索赔。
5．
工程实际完成总工期为725天（735－10＝725天），与合同工期相比，提前10天。[＋10d＋（254－270）d＋（6
－10）d＝－10d]
发包人应该支付123万元（108万元＋1.5万元×10d＝123万元）赶工措施费。
例题3（5C.水利双代号[流水施工4.0]）--2017(1)2.1
背景：
某河道整治工程的主要施工内容有河道疏浚、原堤防加固、新堤防填筑等。承包人依据《水利水电工程标准施工招标文件》（2009年版）与发包人签订了施工合同，工期9个月（每月按30天计，下同），2015年10月1日开工。
承包人编制并经监理人同意的进度计划如图2所示。
本工程施工中发生以下事件：
事件一：工程如期开工，但因征地未按期完成，导致“临时交通道路”推迟20天完成。发包人要求承包人采取赶
工措施，保证工程按合同要求的工期目标完成。承包人确定了工期优化方案：
（1）“原堤防加固”按增加费用最小原则进行工期优化，相应的工期优化——费用关系见表2-1；
（2）“新堤填筑”采用增加部分关键工作的施工班组，组织平行施工优化工期，计划调整—费用增加情况见表
2-2；
表2-2 “新堤填筑”计划调整—费用增加表
代码 工作名称 工作时间（天） 紧前工作 增加费用（万元）
G 新堤清基 35 —
H1 新堤堤身填筑Ⅰ 80 G 25
H2 新堤堤身填筑Ⅱ 30 G
J1 新建混凝土护坡Ⅰ 40 H1 22
J2 新建混凝土护坡Ⅱ 20 H2
K 新建堤顶道路 55 J1、J2（3）河道疏浚计划于2015年12月1日开始。
问题：1.根据事件一，用双代号网络图绘制从2015年12月1日起的优化进度计划，计算赶工所增加的费用。
答案：1. （满分8分）
（1）双代号优化后的网络图：F工作，D、E工作各1分，H1、H2、J1、J2；（2）赶工所增加的费用：（2.4×2＋2.6×5＋2.8×3）＋（25＋22）＝73.2万元。
考点：5D.水利课双代号[多问联动5.0版本]
例题（5D.水利课双代号[多问联动5.0版本]）--2019(1)
问题：1.根据图1-1，计算施工进度计划总工期，并指出关键线路（以节点编号表示）。
问题：2.根据事件一，承包人可获得的工期顺延天数和机械闲置补偿费用分别为多少？说明理由。
问题：3.事件三中承包人提出的要求是否合理？说明理由。
问题：4.综合上述四个事件，计算首台机组安装的实际工期；指出工期提前或延误的天数，承包人可获得工期提
前奖励或应承担的逾期违约金。
问题：5.综合上述四个事件计算承包人可获得的补偿及奖励或违约金的总金额。
背景：某坝后式水电站安装两台立式水轮发电机组，甲公司承包主厂房土建施工和机电安装工程，主机设备由发
包方供货。合同约定：（1）应在两台机墩混凝土均浇筑至发电机层且主厂房施工完成后，方可开始水轮发电机
组的正式安装工作；（2）1号机为计划首台发电机组；（3）首台机组安装如工期提前，承包人可获得奖励，标
准为10000元/天；工期延误，承包人承担逾期违约金，标准为10000元/天。
单台尾水管安装综合机械使用费合计100元/小时，单台座环蜗壳安装综合机械使用费合计175元/小时。机械闲置
费用补偿标准按使用费的50%计。
施工计划按每月30天、每天8小时计，承包人开工前编制首台机组安装施工进度计划，并报监理人批准。首台机
组安装施工进度计划见图1-1（单位：天）。
事件一：座环蜗壳Ⅰ到货时间延期导致座环蜗壳Ⅰ安装工作开始时间延迟了10天，尾水管Ⅱ到货时间延期导致尾水管Ⅱ安装工作开始时间延迟了20天。承包人为此提出顺延工期和补偿机械闲置费要求。
事件二：①座环蜗壳Ⅰ安装和座环基础混凝土Ⅱ浇筑完成后，因不可抗力事件导致后续工作均推迟一个月开始，
发包人要求承包人加大资源投入，对后续施工进度计划进行优化调整，确保首台机组安装按原计划工期完成，②
承包人编制并报监理人批准的首台发电机组安装后续施工进度计划见图1-2（单位：天）。并约定，相应补偿措
施费用90万元，其中包含了确保首台机组安装按原计划工期完成所需的赶工费用及工期奖励。
（分析用的PPT，新的网络计划）
事件三：监理工程师发现机墩混凝土Ⅱ浇筑存在质量问题，要求承包人返工处理，延长工作时间10天，返工费用
32600元。为此，承包人提出顺延工期和补偿费用的要求。
事件四：主厂房施工实际工作时间为155天，1号机组安装调试实际时间为232天，其他工作按计划完成。
问题：1.根据图1-1，计算施工进度计划总工期，并指出关键线路（以节点编号表示）。
问题：2.根据事件一，承包人可获得的工期顺延天数和机械闲置补偿费用分别为多少？说明理由。
问题：3.事件三中承包人提出的要求是否合理？说明理由。
问题：4.综合上述四个事件，计算首台机组安装的实际工期；指出工期提前或延误的天数，承包人可获得工期提
前奖励或应承担的逾期违约金。
问题：5.综合上述四个事件计算承包人可获得的补偿及奖励或违约金的总金额。
答案：1.（满分4分）
总工期595天（2分）。关键线路：①→②→③→④→⑥→⑦→⑧→⑩→⑪ （2分）。
2.（满分6分）
承包人可获得顺延工期10天，补偿机械闲置费15000元（2分）。
理由：座环蜗壳Ⅰ、尾水管Ⅱ到货延期均为发包人责任。座环蜗壳Ⅰ安装是关键工作，开始时间延迟10天，机械
闲置费：10×8×175×50%=7000元（2分）。
尾水管Ⅱ安装工作总时差45天，尾水管Ⅱ安装开始时间延迟20天不影响工期。机械闲置费：20×8×100×50%=8000
元（2分）。
3.（满分2分）
不合理（1分），施工质量问题属于承包人责任（1分）。
4.（满分4分）
首台机组安装实际工期587天，工期提前8天（2分），获得工期提前奖励8天×10000元/天=80000元（2分）。
5.（满分4分）
可获得：设备闲置费15000元（1分）+措施费900000元（1分）+提前奖励80000元（1分）=995000元（1分）。
小技巧：
赶工掐头去尾，我就补头补尾，逻辑就清晰了。
文字越多，计算应该越简单。
考点：6.其他网络图计算
（A.单代号；B.横道图；C.时标网络图；D.工程进度曲线；E.前锋线）
例题（6.其他网络图计算[0.概念]）--2023(2A)2.1
背景：
事件2：施工单位编制的某坝段施工进度计划如图2-2所示（每月按30天计，持续时间包含必要的间歇时间）。监
理工程师审查后指出，图2-2中项次4、5、6的项目开始时间安排不妥并要求改正。问题：1.指出图2-1中①、②、③对应的工程部位或施工项目名称。指出图2-2中施工进度计划的表达方法名称，
除该表达方法外，施工进度计划还有哪些表达方法？
答案：1.
➊：①——固结灌浆；②——帷幕灌浆；③——灌浆廊道。
➋图2-2中施工进度计划的表达方法名称：横道图；
施工进度计划其他表达方法有：网络图、工程进度曲线、施工进度管理控制曲线、形象进度图。
考点：6A.其他网络图计算[单代号]
例题（6A.其他网络图计算[单代号]）--2014(1)2.5
背景：
补充条件，根据问题3的答案，“A坝段开挖”的最早开始日期为2012年4月1日。
事件三：结合现场及资源情况，承包人对新的施工进度计划进行了局部调整，A坝段采用搭接施工，其单代号搭
接网络如图2-2所示：
问题：5.根据事件三，分别指出“A坝段基础处理”和“A坝段混凝土浇筑”的最早开始日期。
答案：5．
➊A坝段基础处理：2012年06月11日；
➋A坝段混凝土浇筑：2012年10月11日。
考点：6B.其他网络图计算[横道图]
例题1（6B.其他网络图计算[横道图]）--2020(2)3.1+3.3
背景：某新建水闸工程，...///
监理人向承包人发出的开工通知中载明的开工时间为第一年10月1日。闸室施工内容包括基坑开挖、闸底板垫层
混凝土、闸墩混凝土、闸底板混凝土、闸门安装及调试，门槽二期混凝土、底槛及导轨等埋件安装、闸上公路桥
等项工作，承包人编制经监理人批准的闸室施工进度计划图3（每月按30天计，不考虑工作之间的搭接）。
施工过程中发生如下事件：
事件2：经监理人确认的截至第一年12月底、第二年3月底累计完成合同工程价款分别为475万元和1060万元。
A~E：闸底板垫层混凝土、闸墩混凝土、闸底板混凝土、闸门安装及调试，门槽二期混凝土。问题：1.指出图3中A、B、C、D、E分别代表的工作名称；分别指出基坑开挖和底槛及导轨等埋件安装两项工作的
计划开始时间和完成时间。
问题：3.分别写出事件2中，截至第一年12月底，第二年3月底的施工进度进展情况（用“实际比计划超前或拖后
××万元”表述）。
答案：1.
（1）A：闸底板垫层混凝土；B：闸底板混凝土；C：闸墩混凝土；D：门槽二期混凝土；E：闸门安装及调试。
（2）基坑开挖工作的计划开始时间为第一年10月1日，计划完成时间为第一年10月30日；底槛及导轨等埋件安装
的计划开始时间为第二年2月16日，计划完成时间为第二年3月5日。
3.
截至第一年12月底，累计完成合同工程价款实际比计划拖后15万元；第二年3月底累计完成合同工程价款实际比
计划超前10万元。
例题2（6B.其他网络图计算[横道图]）--2022(2B)3.1
背景：某小型水库除险加固工程的主要建设内容包括：土坝坝体加高培厚、新建坝体防渗系统、左岸和右岸输水
涵进口拆除重建。
依据《水利水电工程标准施工招标文件》编制招标文件。发包人与承包人签订的施工合同约定；
（1）合同工期为210天，在一个非汛期完成；
（2）签约合同价...；
（3）工程预付款为....；
（4）提交履约保证金，不扣留质量保证金。
当地汛期为6-9月份，左岸和右岸输水涵在非汛期互为导流；土坝土方填筑按均衡施工安排，当其完成工程量达
70%进开始实施土坝护坡；防渗系统应在2021年4月10日（含）前完成，混凝土防渗墙和坝基帷幕灌浆可搭接施工。承包人编制的施工进度计划如表3所示（每月按30天计）
问题：1.根据背景资料，分别指出表3中土坝护坡开始时间，坝基帷幕灌浆的最迟开始时间，左岸输水涵围堰拆
除的结束时间，右岸输水涵进口施工的开始时间。
答案：1.➊土坝护坡（3）的开始时间：2021年2月1日；
➋坝基帷幕灌浆（5）的最迟开始时间：2021年1月11日<难，理由：4月10日（完工日）-90d=1月11日（开工日）>；
➌左岸输水涵围堰拆除（7）的结束时间：2021年1月20日；
➍右岸输水涵进水口施工（13）的开始时间：2021年2月21日。考点：6C.其他网络666图计算[时标网络图]）
例题（6C.其他[时标网络图]）--2016(1)2.1 [1/6]
背景：施工合同约定，工程施工总工期17个月（每月按30天计），自2011年11月1日开工至2013年3月30日完工。
事件一：施工单位根据工程具体情况和合同工期要求，将主要工作内容均安排在非汛期施工。工程所在地汛期为
7～9月份。施工单位分别绘制了两个非汛期的施工网络进度计划图，如图2-1和图2-2所示。
问题：1.分别写出图2-1、图2-2中施工网络进度计划的开始和完成日期。
答案：1.
➊2-1中开始日期2011年11月1日，完成日期为2012年6月30日；
➋2-2中开始日期2012年10月1日，完成日期为2013年3月30日。
例题（6C.其他[时标网络图]）--2016(1)2.2 [3/6]
背景：某水库除险加固工程的主要工作内容有：
坝基帷幕灌浆（A）、坝顶道路重建（B）、上游护坡重建（C）、
上游坝体培厚（D）、发电隧洞加固（E）、泄洪隧洞加固（F）、
新建混凝土截渗墙（G）、下游护坡重建（H）、新建防浪墙（I）。
（成也萧何、败也萧何）例题（6C.其他[时标网络图]）--2016(1)2.2 [4/6]
背景：监理工程师审核意见如下：
1.上游护坡重建（C）工作应列入施工网络进度计划，并要确保安全度汛。
施工单位根据监理工程师审核意见和资源配置情况，确定上游护坡重建（C）工作持续时间为150天，C工作具体
安排为：<第一个>非汛期完成总工程量的80%，其余工程量安排在<第二个>非汛期施工且在H工作之前完成。据此
施工单位对施工网络进度计划进行了修订。监理工程师批准后，工程如期开工。
问题：2.根据事件一，用双代号非时标网络图绘制出修订后的施工进度计划（用工作代码表示）。
答案：2.
修订后的施工进度计划为：考点：6D.其他网络图计算[工程进度曲线]
例题（6D.其他网络图计算[工程进度曲线]）--2016(1)2.3
背景：
事件二：施工单位对发电隧洞加固（E）工作施工进度有关数据进行统计，绘制的工作进度曲线如图2-3所示。
问题：3.根据事件二，指出E工作第60天末实际超额（或拖欠）计划累计工程量的百分比，提前（或拖延）的天
数。指出E工作实际持续时间，并简要分析E工作的实际进度对计划工期的影响。
答案：3.
➊第60天末，E工作实际拖欠计划累计工程量为12.1%；拖延20天；
➋E工作实际持续时间为180天；不影响计划工期；因为E工作拖延时间为30天，未超过E工作的总（自由）时差70
天。[根据前一问题得来，解析略]
解析：工程进度曲线，通过比较可以获得如下信息：（1）实际工程进展速度。（2）进度超前或拖延的时间。
（3）工程量的完成情况。（4）后续工程进度预测。
考点：6E.其他网络图计算[前锋线]
前锋线三部曲：（步步为营）
第一步：过检查点做垂线段，找交点；
第二步：有几个交点，就有几个检查的工作；
第三步：检查点+前锋点+交点，作各自独立的、割裂的，不相干的三角形。
例题1（6E.其他网络图计算[前锋线]）--2020(1)3.2
背景：
事件二：上述混凝土分部工程施工到第15天末，承包人对工程进度进行了检查，并以实际进度前锋线记录在图3
中。为确保该分部工程能够按计划完成，承包人组织技术人员对相关工作的可压缩时间和对应增加的成本进行分
析，结果见表3。承包人据此制定了工期优化方案。
问题：2.根据事件二，说明第15天末的进度检查情况（按“×工作实际比计划提前或滞后×天”表述），并判断对计划工期的影响。
答案：2.
A3工作实际比计划滞后3天，关键工作，延误计划工期3天；
B2工作实际比计划滞后3天，非关键工作，不延误计划工期；
C1工作实际比计划滞后0天，非关键工作，不延误计划工期。
例题2（6E.其他网络图计算[前锋线]）--2009(1)2.2
背景：
施工过程中发生如下事件：
事件1：项目部第12天末组织了进度检查，检查结果以进度前锋线表示在上图中。
问题：2.根据图示进度前锋线，说明进度检查时D、E、G三项已完成多少天工作量、推迟或提前天数以及对计划
工期的影响。
答案：2.（共 9分）
D工作已完成5天工作量（1分），延误3天（1分），推迟（或影响）工期 3天（1分）。
E工作已完成4天工作量（1分），延误3天（1分），不影响工期（1分）。
G工作已完成5天工作量（1分），延误1天（1分），不影响工期（1分）。
[模块12]案例考点：（六类21个考点）（小结）
1.施工总布置（A.总平图布置；B.很别扭的文字填写；C.其他）
2.专项、专家（A.流程；B.签字；C.专家成员组成；D.内容记忆；E.专家专项辨别）
3.施工期划分
4.双代号公共课版（A.常识概念题1.0版本；B.六时参数）
5.双代号水利专用版（A.时间节点2.0版本二义性；B.赶工3.0版本；C.流水施工4.0；C.多问联动5.0版本）6.其他网络图计算（A.单代号；B.横道图；C.时标网络图；D.工程进度曲线；E.前锋线）
