1.2 光纤传输系统
4、PTN系统的特点
PTN是面向分组的，支持传送平台基础特性的下一代传送平台，其最重要的两个特性是分组和传送。PTN以
IP为内核，通过以太网为外部表现形式的业务层和WDM等光传输媒质设置一个层面，为用户提供以太网
帧、MPLS（IP）、ATMVP和VC、PDH、FR等符合IP流量特性的各类业务。
（1）可扩展性：通过分层和分域提供了良好的网络可扩展性；
（2）高性能OAM机制：快速的故障定位、故障管理和性能管理等丰富的OAM能力；
（3）可靠性：可靠的网络生存性，支持多种类型网络快速的保护倒换；
（4）灵活的网络管理：不仅可以利用网管系统配置业务，还可以通过智能控制面灵活地提供业务；
（5）统计复用：满足分组业务突发性要求必备的高效统计复用功能；
（6）完善的QoS机制：提供面向分组业务的QoS机制，同时利用面向连接的网络提供可靠的QoS保障；
（7）多业务承载：支持运营级以太网业务，通过电路仿真机制支持TDM、ATM等传统业务；
（8）高精度的同步定时：通过分组网络的同步技术提供频率同步和时间同步方式。

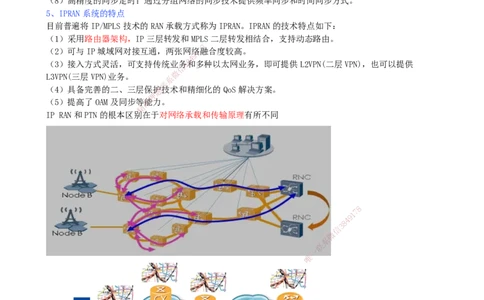

5、IPRAN系统的特点
目前普遍将IP/MPLS技术的RAN承载方式称为IPRAN。IPRAN的技术特点如下：
（1）采用路由器架构，IP三层转发和MPLS二层转发相结合，支持动态路由。
8
（2）可与IP城域网对接互通，两张网络1 7融合度较高。
9
4
8
（3）接入方式灵活，可支持传统业务3和多种以太网业务，即可提供L2VPN(二层VPN)，也可以提供
信
微
L3VPN(三层VPN)业务。 系
联
（4）具备完善的二、三层保题护技术和精细化的QoS解决方案。
押
（5）提高了OAM及同步等准能力。
精
IP RAN和PTN的根本区别在于对网络承载和传输原理有所不同
8
7
1
9
4
8
3
信
微
系
联
一
唯
2G
3G
LTE C U R
S
S
关于IPRAN技术的特点，描述正确的是（ ）。
A.采用路由器架构
B.引入了智能的控制平面
C.基于分组的交换核心
D.结合了SDH和DWDM优势
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
答案：A
关于复用技术对应关系，正确的是（ ）。
A.SDH，时分复用
B.ROADM，波分复用
C.卫星通信系统，时分复用
D.PTN/IPRAN，波分复用
E. 基于SDH的ASON，时分复用
答案：ABE
1.2.3 基于波分复用技术的传输系统应用

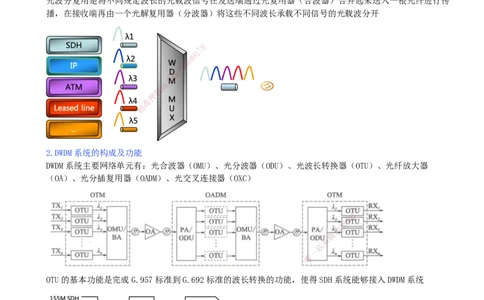

1.光波分复用（WDM）的基本概念
光波分复用是将不同规定波长的光载波信号在发送端通过光复用器（合波器）合并起来送入一根光纤进行传
播，在接收端再由一个光解复用器（分波器）将这些不同波长承载不同信号的光载波分开
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2.DWDM系统的构成及功能
DWDM系统主要网络单元有：光合波器（ OMU）、光分波器（ODU）、光波长转换器（OTU）、光纤放大器
（OA）、光分插复用器（OADM）、光交叉连 接器（OXC）
8
1
7
9
8
4
信
3
微
系
联
一
唯
OTU的基本功能是完成G.957标准到G.692标准的波长转换的功能，使得SDH系统能够接入DWDM系统
合波器（OMU）与分波器（ODU）是双向互逆的，其特性好坏在很大程度上决定了整个系统的性能
合波器插入损耗及其偏差要小
信道间串扰小
偏振相关性低
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

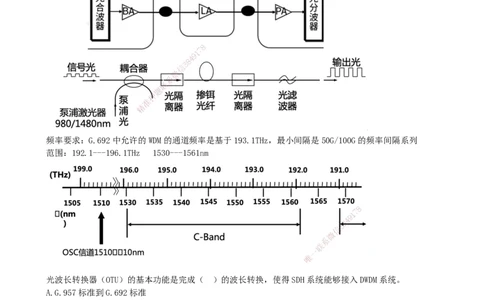

实用的DWDM系统中的光放大器采用掺铒光纤放大器（EDFA）
掺铒光纤放大器（EDFA）放大1550nm波长信号
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
频率要求：G.692中允许的WDM 的通道频率是基于193.1THz，最小间隔是50G/100G的频率间隔系列
范围：192.1---196.1THz 1530-- -1561nm
8
1
7
9
8
4
信
3
微
系
联
一
唯
光波长转换器（OTU）的基本功能是完成（ ）的波长转换，使得SDH系统能够接入DWDM系统。
A.G.957标准到G.692标准
B.G.957标准到G.693标准
C.G.957标准到G.695标准
D.G.692标准到G.957标准
答案：A
下列示意图中，能够正确表示DWDM传输系统的是（ ）。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
答案：C
3.OTN的特点及优势
光传送网（OTN）是在光层组织网络的传送网，它结合了SDH和WDM的优势，解决了MSTP刚性管道运行效率
低等问题。OTN在WDM的基础上引入了SDH强大的操作、维护、管理能力，同时弥补了SDH在面向传输层时
的功能缺乏和维护管理开销的不足，大大提升了WDM设备的可维护性和组网的灵活性。
8
7
9
1
4
8

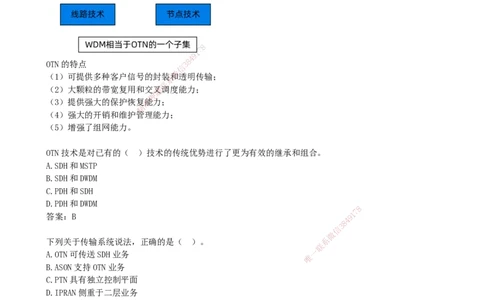

OTN的特点 3
信
微
（1）可提供多种客户信号的封装系和透明传输；
联
（2）大颗粒的带宽复用和交题叉调度能力；
押
（3）提供强大的保护恢复准能力；
精
（4）强大的开销和维护管理能力；
（5）增强了组网能力。
OTN技术是对已有的（ ）技术的传 统优势进行了更为有效的继承和组合。
A.SDH和MSTP
B.SDH和DWDM
C.PDH和SDH
D.PDH和DWDM
8
答案：B 9 1
7
8
4
信
3
微
下列关于传输系统说法，正确的是（ ）。 系
联
A.OTN可传送SDH业务
唯
一
B.ASON支持OTN业务
C.PTN具有独立控制平面
D.IPRAN侧重于二层业务
E.DWDM和OTN没关系
答案：ABC
OTN在光层上实现波长业务灵活调度的网元是（ ）。
A.OTM
B.OA
C.DXC
D.ROADM
答案：D
4.OTN的关键设备ROADM
OTN的关键设备包括光终端复用设备、电交叉连接设备、光交叉连接设备、光电混合交叉连接设备。其中的
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
核心设备是光交叉连接设备，采用可重构光分插复用器（ROADM）实现其具体功能。
ROADM可以对输入光纤中的波长重新配置路由，有选择的上下一个或多个波长，其核心部件是波长选择单
元。
OTN的光交叉连接设备具体采用的是（ ）。
A.OTM
B.OADM
C.OXC设备
D.ROADM
答案：D
学习总结
知识 重点 SDH基本网络单元、DWDM系统组成、IPRAN组网、OTN特点
难点 IPRAN组网
重要度 ★★★★★
