第一部分：移动通信基础知识
1. 移动通信基本概念
爱尔兰： 爱尔兰 是衡量话务量大小的一个指标。是根据话音信道的占空比来计算的。如果某个基站的话音信道经常
处于占用的状态，我们说这个基站的 爱尔兰 高。具体来说， 爱尔兰 表示一个信道在考察时间内完全被占用的话务量
强度。
阻塞率(GOS，服务等级): 当多个信道共用时，通常总是用户数大于信道数，当多个用户同时要求服务而信道数不
够时，只能让一部分用户先通话，另一部分用户等信道空闲时在通话。后一部分用户因无空闲信道而不能通话，即
为呼叫失败，简称呼损。在一个通信系统中，造成呼叫失败的概率称为呼叫损失概率，简称呼损率。呼损率为呼叫
失败的次数与总呼叫次数之百分比。

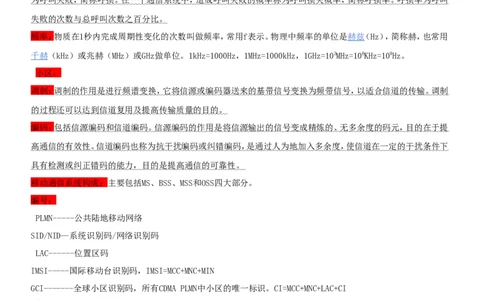

频率：物质在1秒内完成周期性变化的次数叫做频率，常用f表示。物理中频率的单位是赫兹（Hz），简称赫，也常用
千赫（kHz）或兆赫（MHz）或GHz做单位。1kHz=1000Hz，1MHz=1000kHz，1GHz=103MHz=106KHz=109Hz。
小区：
调制：调制的作用是进行频谱变换，它将信源或编码器送来的基带信号变换为频带信号，以适合信道的传输。调制
的过程还可以达到信道复用及提高传输质量的目的。
编码：包括信源编码和信道编码。信源编码的作用是将信源输出的信号变成精炼的、无多余度的码元，目的在于提
高通信的有效性。信道编码也称为抗干扰编码或纠错编码，是通过人为地加入多余度，使信道在一定的干扰条件下
具有检测或纠正错码的能力，目的是提高通信的可靠性。
移动通信系统构成：主要包括MS、BSS、MSS和OSS四大部分。
编号：
PLMN-----公共陆地移动网络
SID/NID—系统识别码/网络识别码
LAC------位置区码
IMSI-----国际移动台识别码，IMSI=MCC+MNC+MIN
GCI-------全球小区识别码，所有CDMA PLMN中小区的唯一标识。CI=MCC+MNC+LAC+CI多址接入：FDMA、TDMA、CDMA、SDMA

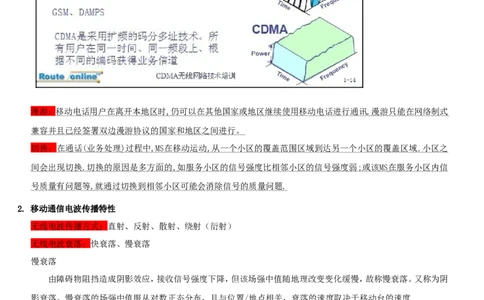

漫游： 移动电话用户在离开本地区时 , 仍可以在其他国家或地区继续使用移动电话进行通讯 . 漫游只能在网络制式
兼容并且已经签署双边漫游协议的国家和地区之间进行 。
切换： 在通话 ( 业务处理 ) 过程中 ,M S 在移动运动 , 从一个小区的覆盖范围区域到达另一个小区的覆盖区域 . 小区之
间会出现切换 . 切换的原因是多方面的 , 如服务小区的信号强度比相邻小区的信号强度弱 ; 或该 M S 在服务小区内信
号质量有问题等 , 就通过切换到相邻小区可能会消除信号的质量问题 .
2. 移动通信电波传播特性
无线电波传播方式：直射、反射、散射、绕射（衍射）
无线电波衰落：快衰落、慢衰落
慢衰落
由障碍物阻挡造成阴影效应，接收信号强度下降，但该场强中值随地理改变变化缓慢，故称慢衰落。又称为阴
影衰落。慢衰落的场强中值服从对数正态分布，且与位置/地点相关，衰落的速度取决于移动台的速度
快衰落
合成波的振幅和相位随移动台的运动起伏变化很大 ，称为快衰落。深衰落点在空间上的分布是近似的相隔半
个波长。因其场强服从瑞利分布，又称为瑞利衰落，衰落的振幅、相位、角度随机。
多径效应：快衰落，由于到达移动台天线的信号不是单一路径来的，而是许多路径来的众多反射波的合成。由于电
波通过各个路径的距离不同，因而各个路径来的反射波到达时间不同，相位也就不同。不同相位的多个信号在接收
端迭加，有时迭加而加强（方向相同），有时迭加而减弱（方向相反）。这样，接收信号的幅度将急剧变化，即产生了
衰落。这种衰落是由多径引起的，所以称为多径衰落。持续时间短的，也叫快衰落。服从瑞丽分布，也叫瑞丽衰落。
阴影效应：慢衰落，移动通信中，由障碍物阻挡造成的阴影效应，接受信号强度下降，但该场强中值随地理改变缓慢变化 。 阴影衰落服从的对数正态分布 。
多谱勒频移：当发射源与接收体之间存在相对运动时，接收体接收的发射源发射信息的频率与发射源发射信息频
率不相同，这种现象称为多普勒效应，接收频率与发射频率之差称为多普勒频移。
移动台的随机运动达到一定的速度时，定点接收到的载波频率将随运动速度 v 的不同，产生不同的频移，即产生多
普勒效应。
3. 移动通信抗干扰、抗衰落技术
邻频干扰：干扰台邻频道功率落入接收邻频道接收机通带内造成的干扰。由于频率规划原因造成的邻近小区中存
在与本小区工作信道相邻的信道或由于某种原因致使基站小区的覆盖范围比设计要求范围大，均会引起邻频道干
扰。当邻频道的载波干扰比 C ／ I 小于某个特定值时，就会直接影响到手机的通话质量，严重的就会产生掉话或使手
机用户无法建立正常的呼叫。

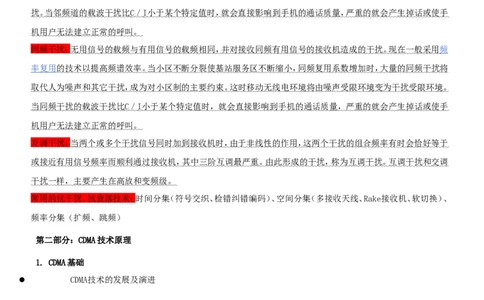

同频干扰：无用信号的载频与有用信号的载频相同，并对接收同频有用信号的接收机造成的干扰。现在一般采用频
率复用的技术以提高频谱效率。当小区不断分裂使基站服务区不断缩小，同频复用系数增加时，大量的同频干扰将
取代人为噪声和其它干扰，成为对小区制的主要约束。这时移动无线电环境将由噪声受限环境变为干扰受限环境。
当同频干扰的载波干扰比 C ／ I 小于某个特定值时，就会直接影响到手机的通话质量，严重的就会产生掉话或使手
机用户无法建立正常的呼叫。
互调干扰：当两个或多个干扰信号同时加到接收机时，由于非线性的作用，这两个干扰的组合频率有时会恰好等于
或接近有用信号频率而顺利通过接收机，其中三阶互调最严重。由此形成的干扰，称为互调干扰。互调干扰和交调
干扰一样，主要产生在高放和变频级。
常用的抗干扰、抗衰落技术：时间分集（符号交织、检错纠错编码）、空间分集（多接收天线、Rake接收机、软切换）、
频率分集（扩频、跳频）
第二部分：CDMA技术原理
1. CDMA基础

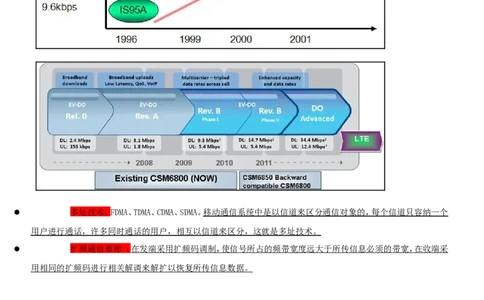

CDMA技术的发展及演进 多址技术：FDMA、TDMA、CDMA、SDMA。移动通信系统中是以信道来区分通信对象的，每个信道只容纳一个
用户进行通话，许多同时通话的用户，相互以信道来区分，这就是多址技术。

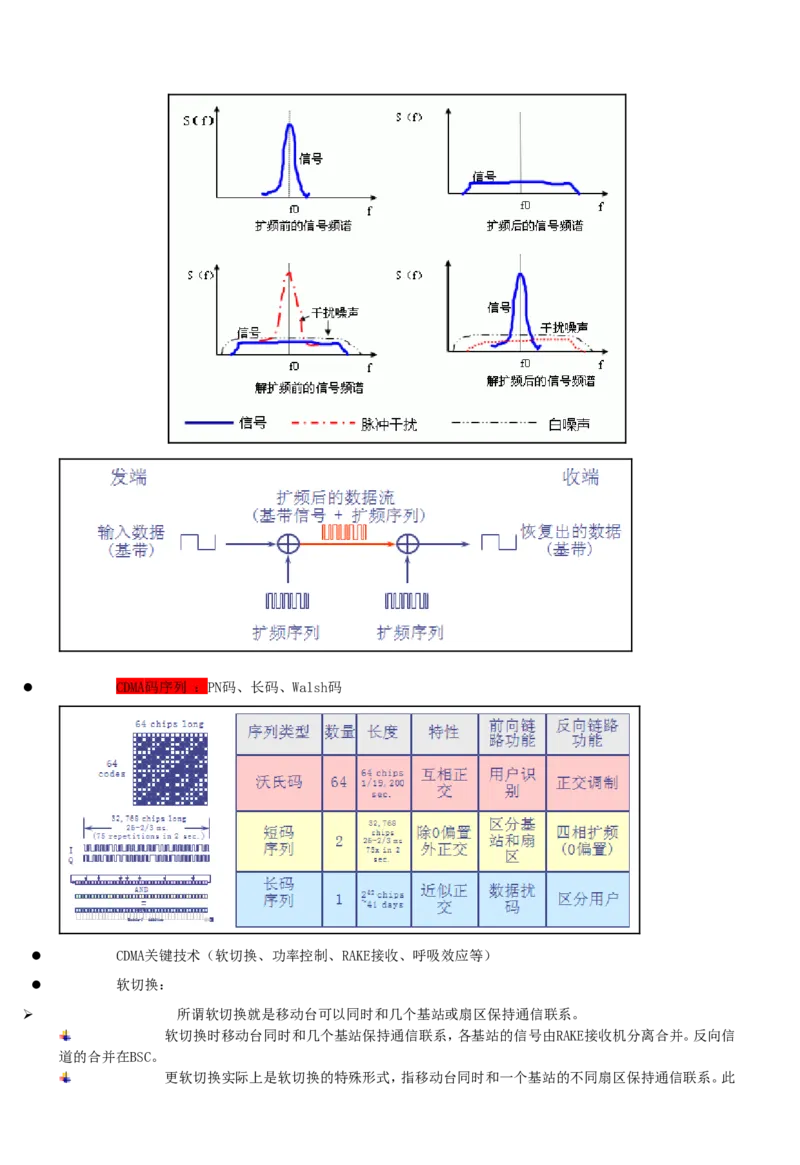

扩频通信原理 ：在发端采用扩频码调制，使信号所占的频带宽度远大于所传信息必须的带宽，在收端采
用相同的扩频码进行相关解调来解扩以恢复所传信息数据。 CDMA码序列 ：PN码、长码、Walsh码
CDMA关键技术（软切换、功率控制、RAKE接收、呼吸效应等）
软切换：
所谓软切换就是移动台可以同时和几个基站或扇区保持通信联系。
软切换时移动台同时和几个基站保持通信联系，各基站的信号由RAKE接收机分离合并。反向信
道的合并在BSC。
更软切换实际上是软切换的特殊形式，指移动台同时和一个基站的不同扇区保持通信联系。此时，反向信道的合并在基站。
区别
软切换:
不同基站BTS间切换
不同BSC间切换
更软切换:
同基站不同扇区间切换
硬切换:
异频切换
不同系统间切换
更软切换发生在同一BTS里，分集信号在BTS做最大增益比合并。而软切换发生在两个BTS之间，
分集信号在BSC做选择合并。
功率控制：
反向（控制对象：移动台）
开环功率控制。
闭环功率控制（速率：800Hz）
前向（控制对象：基站，只有闭环功率控制）
消息报告方式：周期报告、门限报告（慢速功率控制用于IS95A/B）
EIB （Erasure Indicator Bit）方式（速率：50Hz，只用于IS95B的RC2）
快速功率控制（速率：800Hz，用于CDMA2000系统）
反向开环功率控制
移动台所需发射功率受以下因素影响
移动台与基站距离
小区负荷
信道环境
移动台根据所接收的前向信道功率，直接确定发射功率
反向闭环功率控制
内环功率控制
基站测量反向信道的Eb/Nt和目标Eb/Nt进行比较，大于则指令移动台降低发射功率，否则增
加发射功率。调节速率为800Hz
外环功率控制
BSC统计误帧率，设定所需的目标Eb/Nt(50HZ)

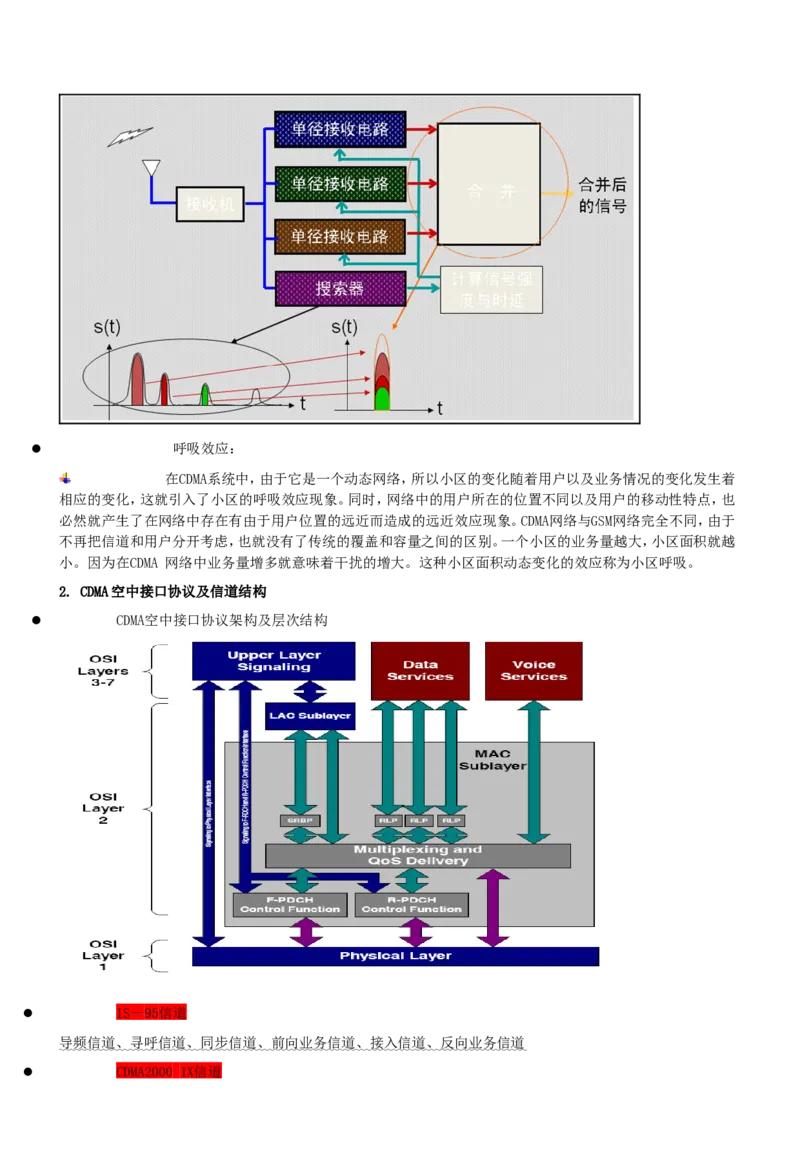

RAKE接收：RAKE 接收技术有效地克服多径衰落，提高接收性能 呼吸效应：
在CDMA系统中，由于它是一个动态网络，所以小区的变化随着用户以及业务情况的变化发生着
相应的变化，这就引入了小区的呼吸效应现象。同时，网络中的用户所在的位置不同以及用户的移动性特点，也
必然就产生了在网络中存在有由于用户位置的远近而造成的远近效应现象。CDMA网络与GSM网络完全不同，由于
不再把信道和用户分开考虑，也就没有了传统的覆盖和容量之间的区别。一个小区的业务量越大，小区面积就越
小。因为在CDMA 网络中业务量增多就意味着干扰的增大。这种小区面积动态变化的效应称为小区呼吸。
2. CDMA空中接口协议及信道结构

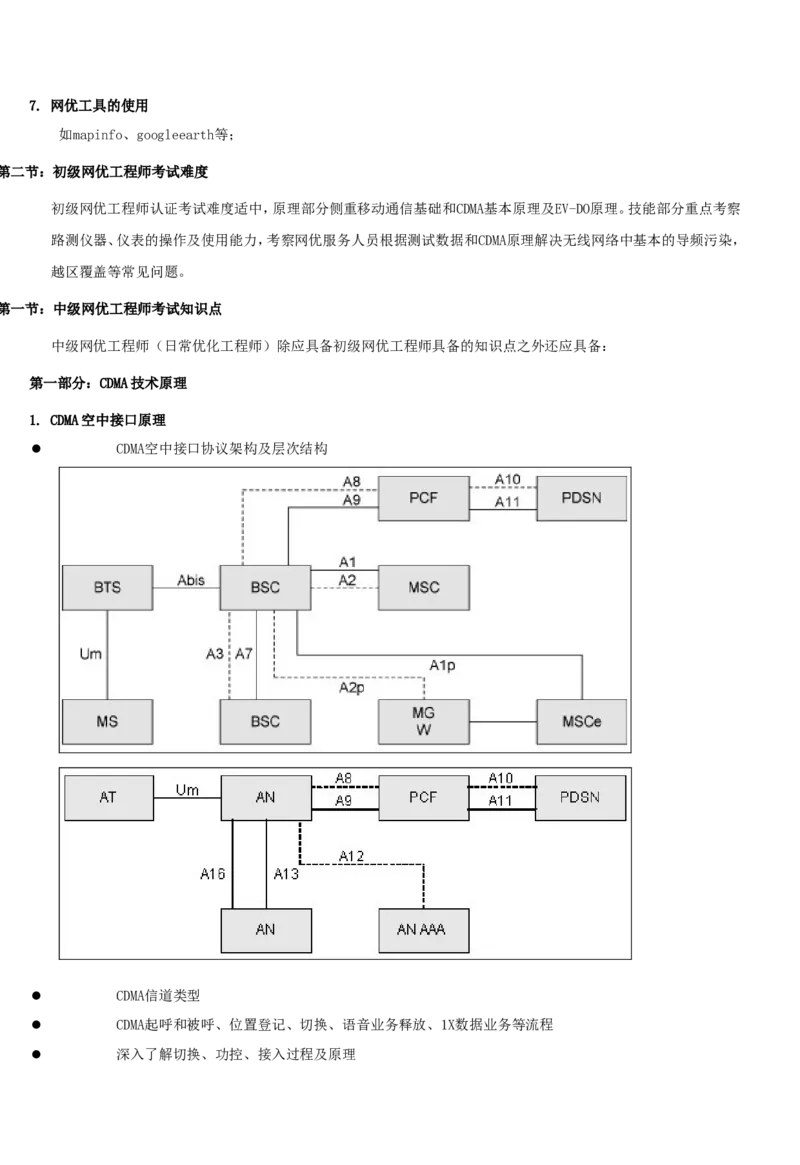

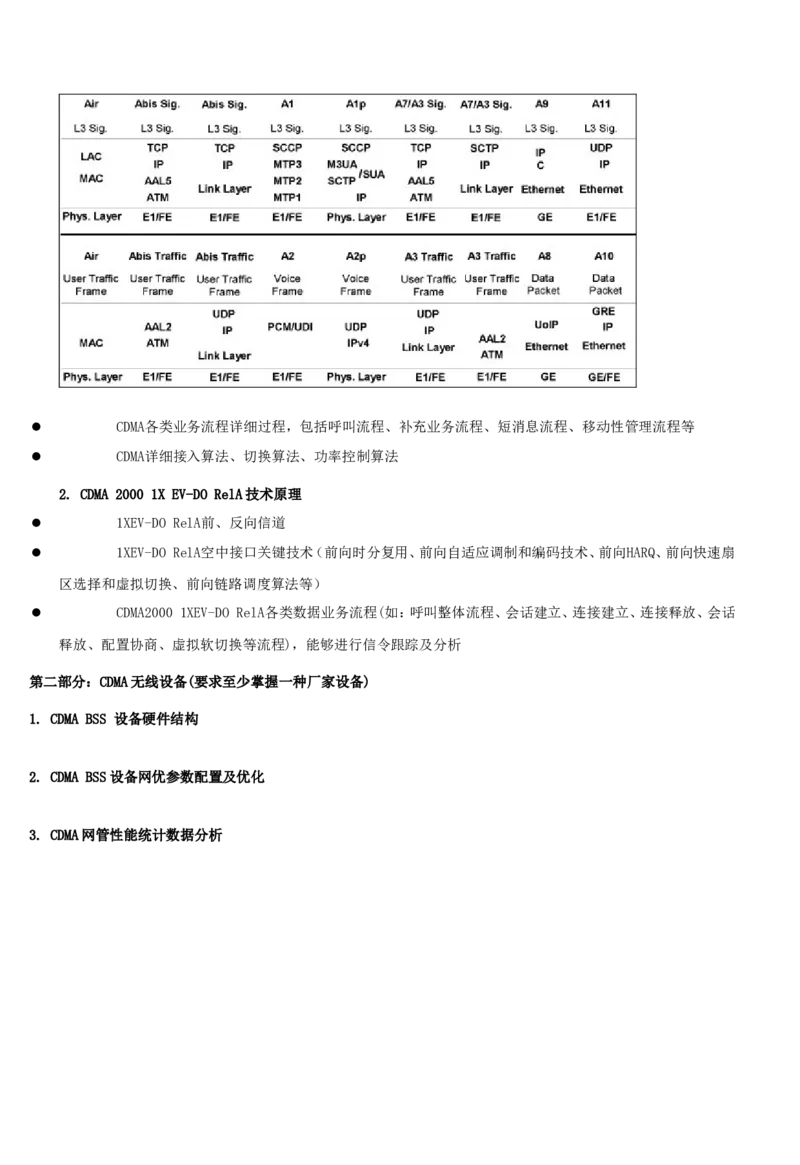

CDMA空中接口协议架构及层次结构
IS－95信道
导频信道、寻呼信道、同步信道、前向业务信道、接入信道、反向业务信道
CDMA2000 1X信道快速寻呼信道、基本信道 FC H 、补充信道 SC H
3. CDMA空口信令流程

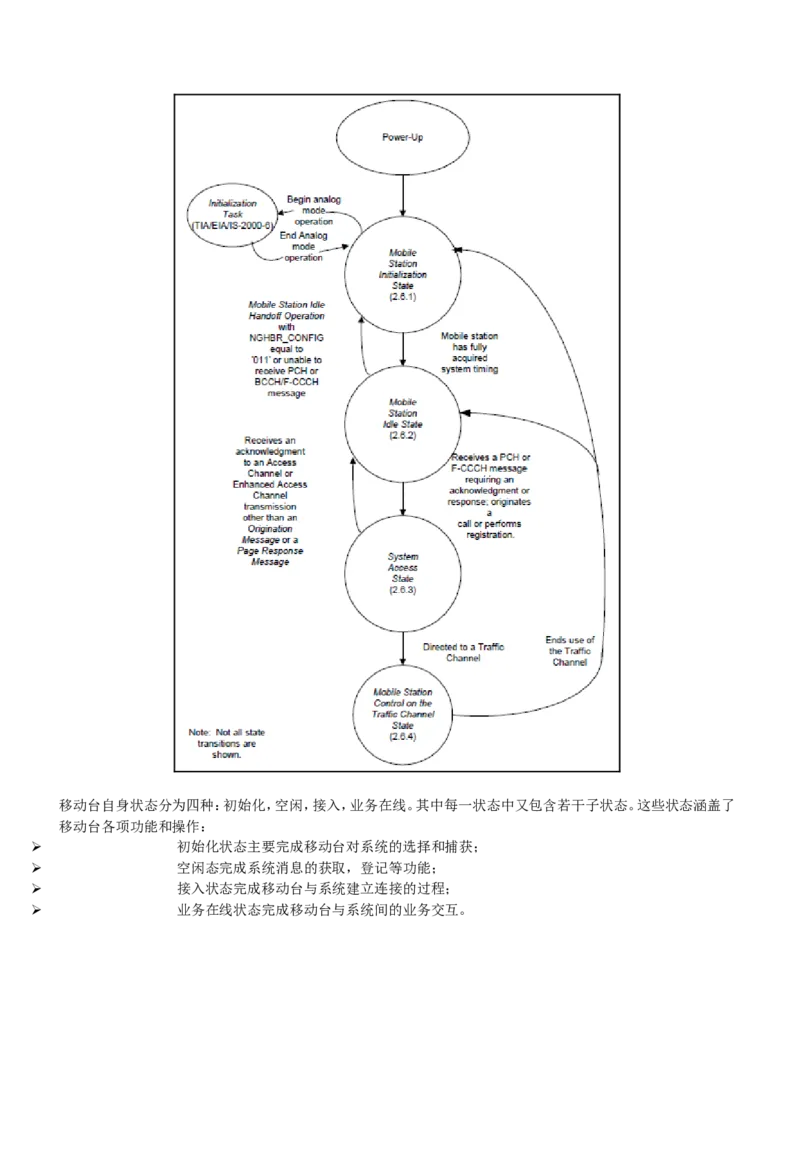

CDMA移动台状态及变迁移动台自身状态分为四种：初始化，空闲，接入，业务在线。其中每一状态中又包含若干子状态。这些状态涵盖了
移动台各项功能和操作：
初始化状态主要完成移动台对系统的选择和捕获；
空闲态完成系统消息的获取，登记等功能；
接入状态完成移动台与系统建立连接的过程；

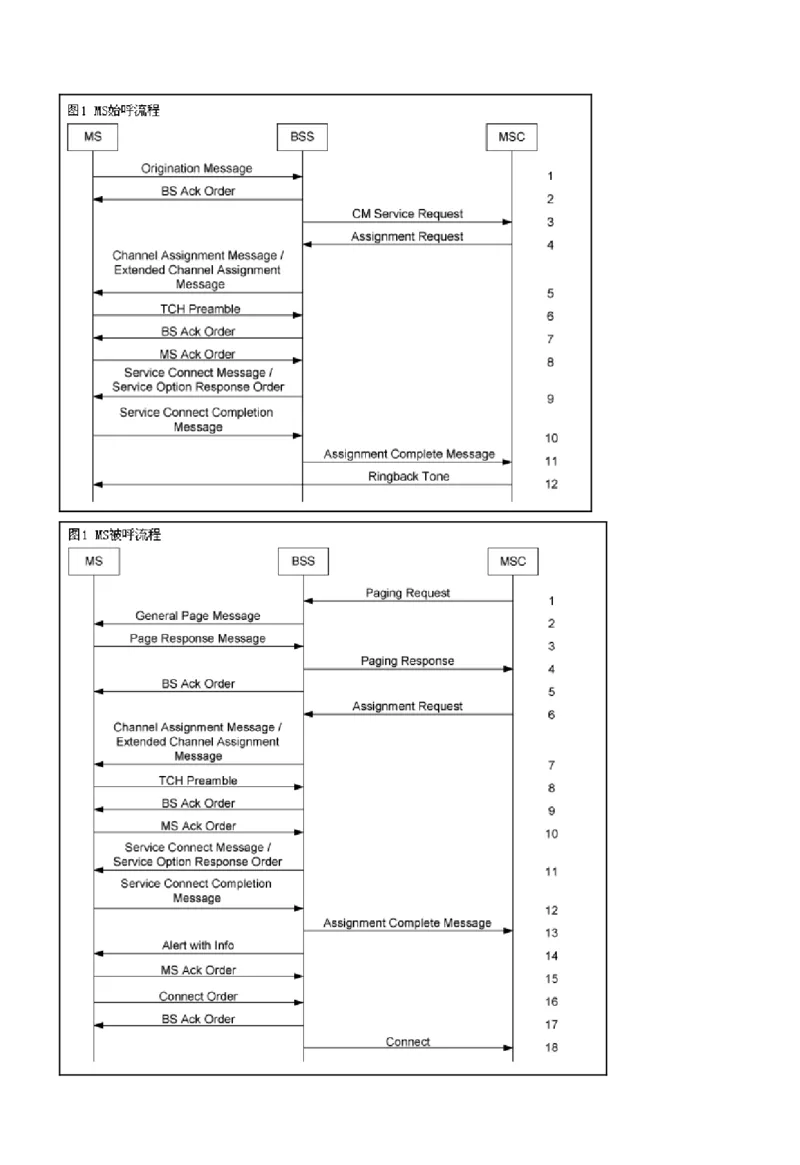

业务在线状态完成移动台与系统间的业务交互。 CDMA始呼和被呼、位置登记、切换、语音业务释放、1X数据业务等流程。

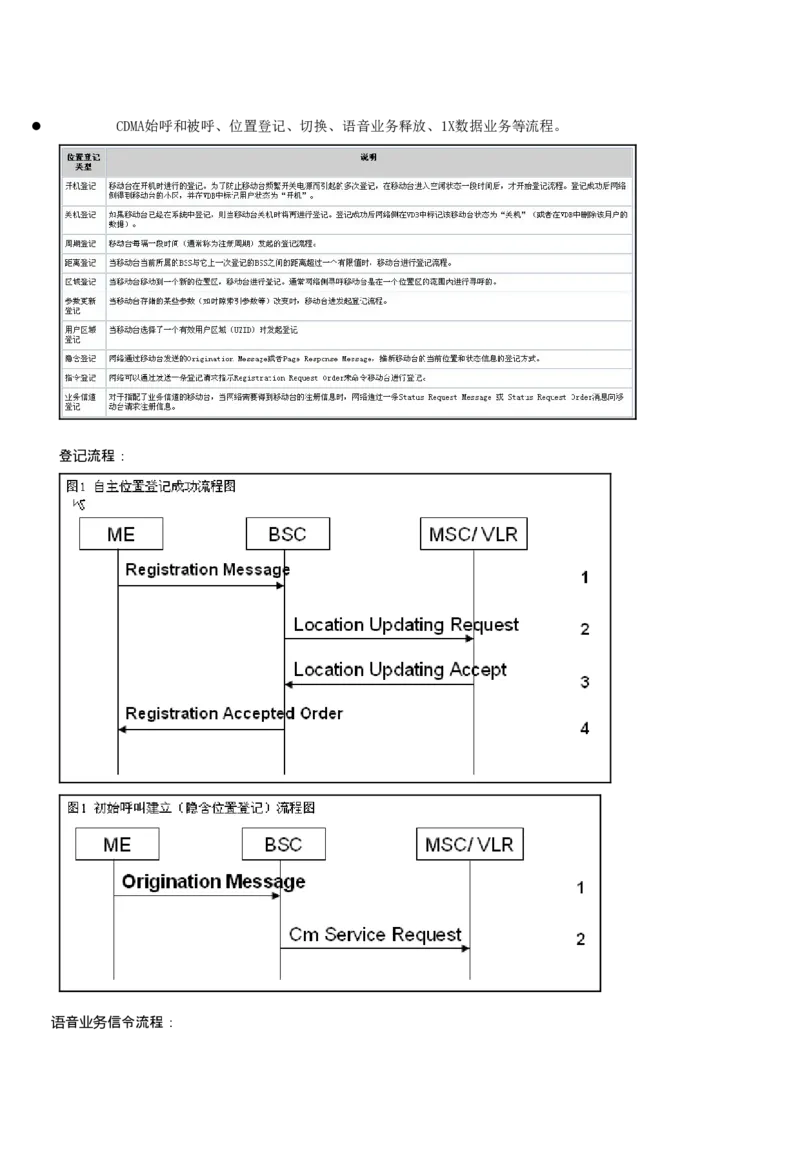

登记流程：

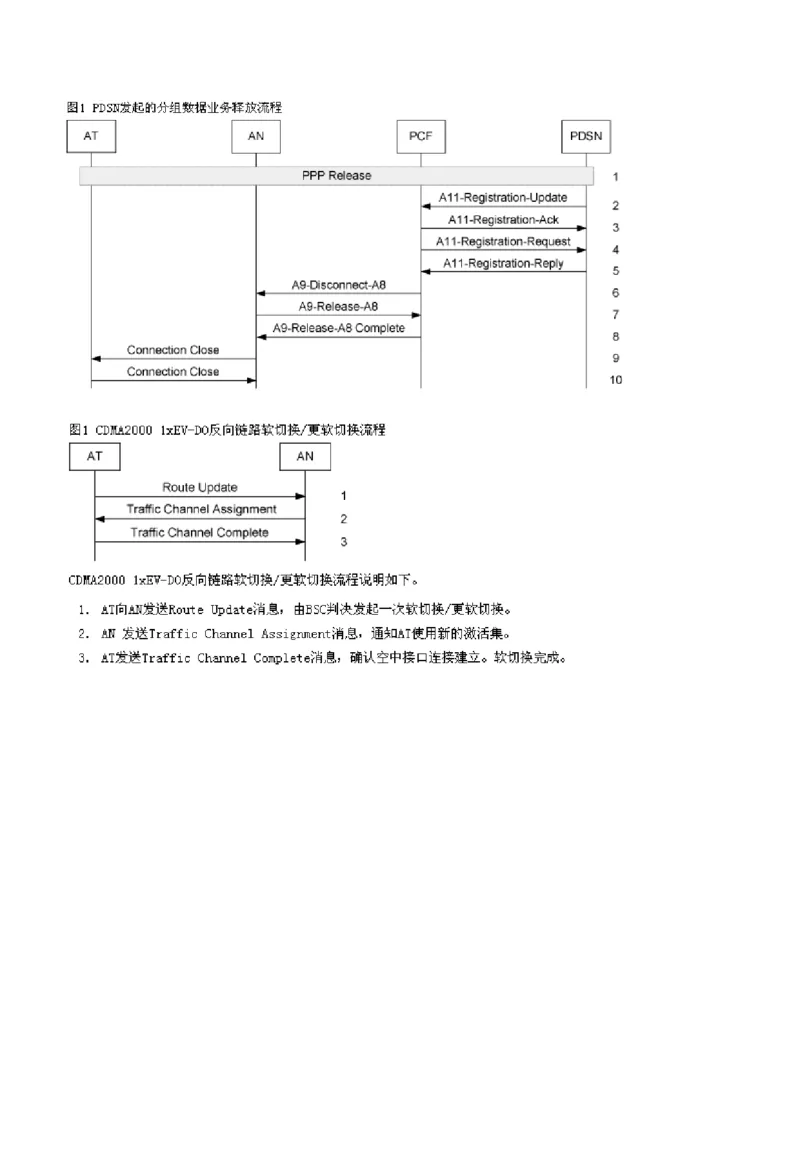

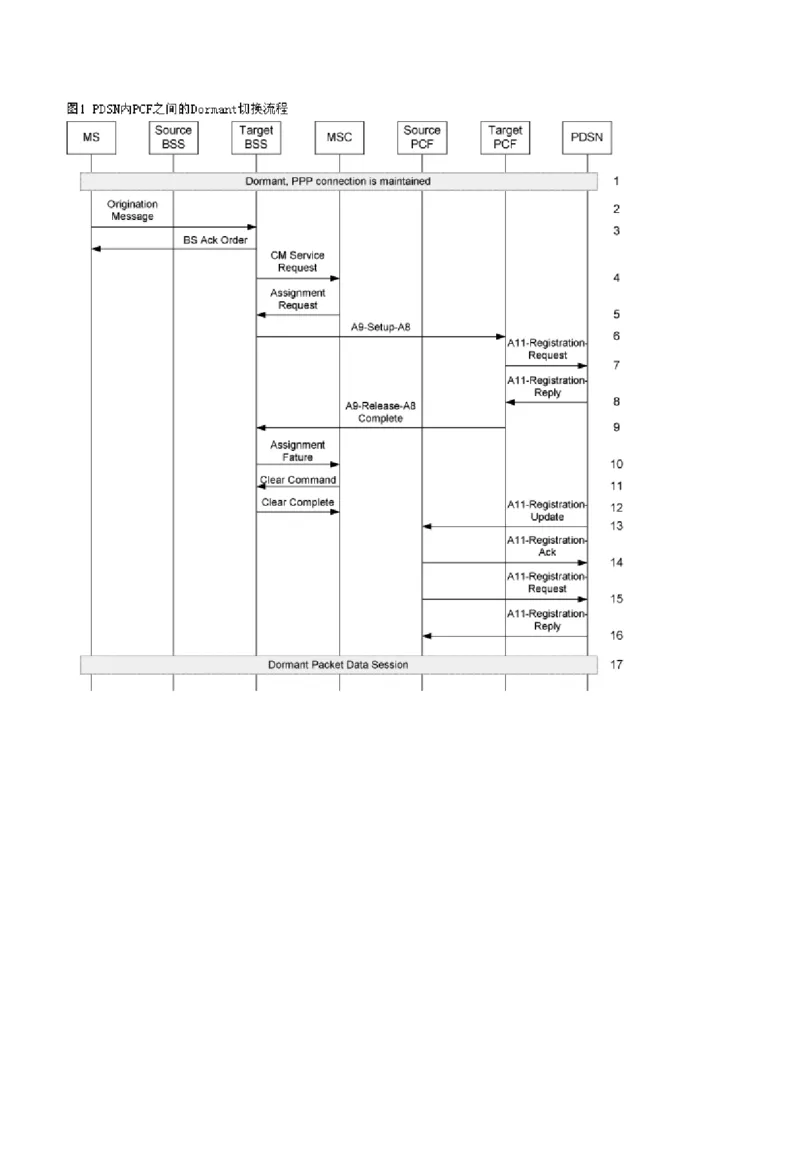

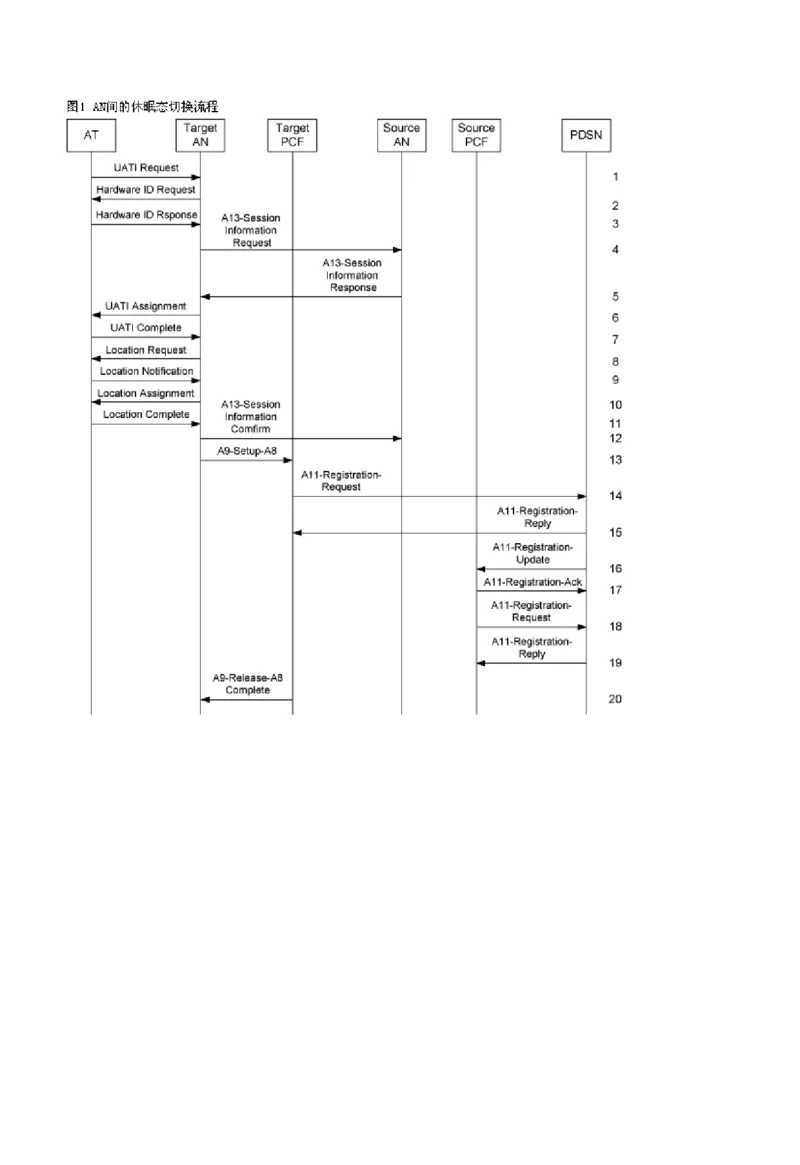

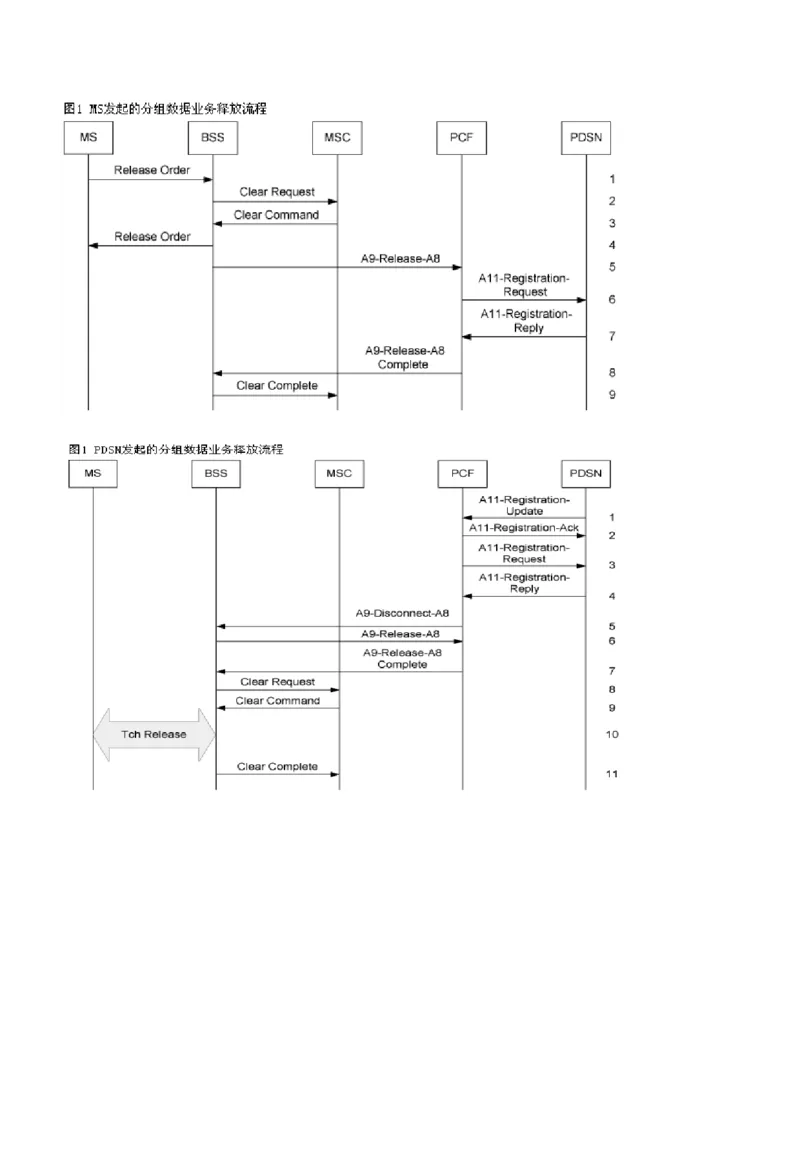

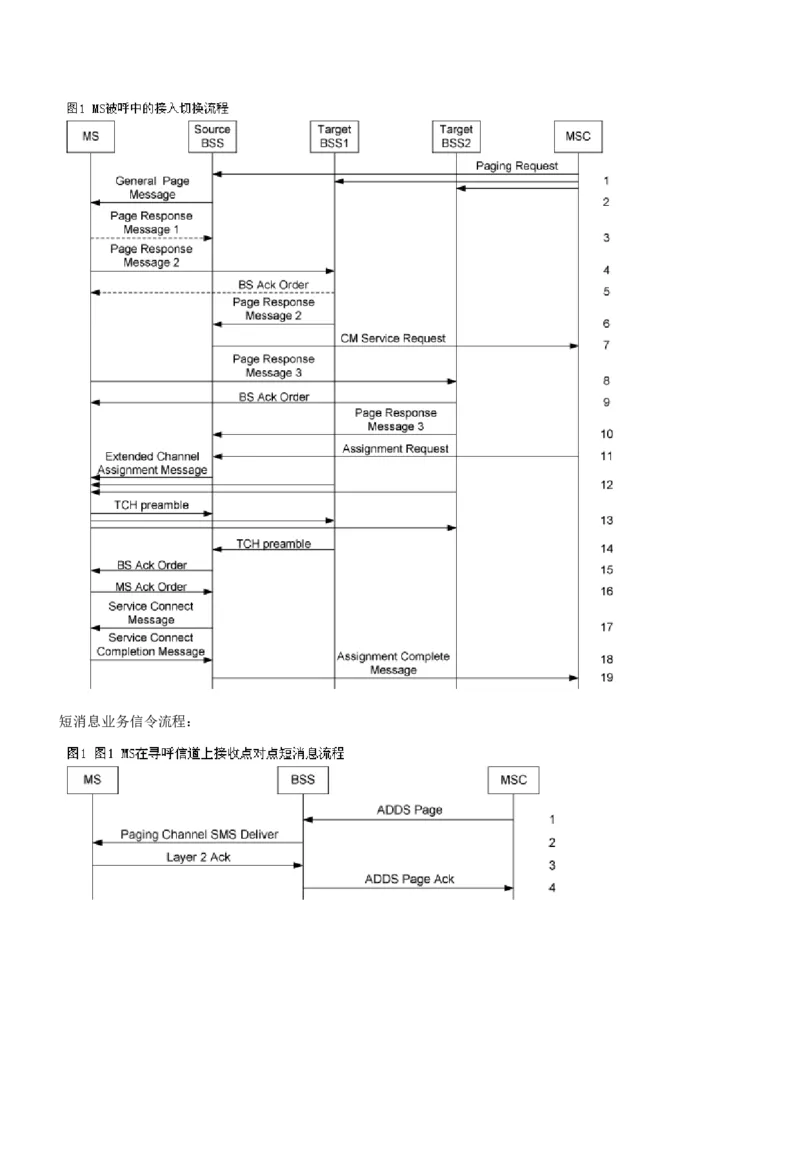

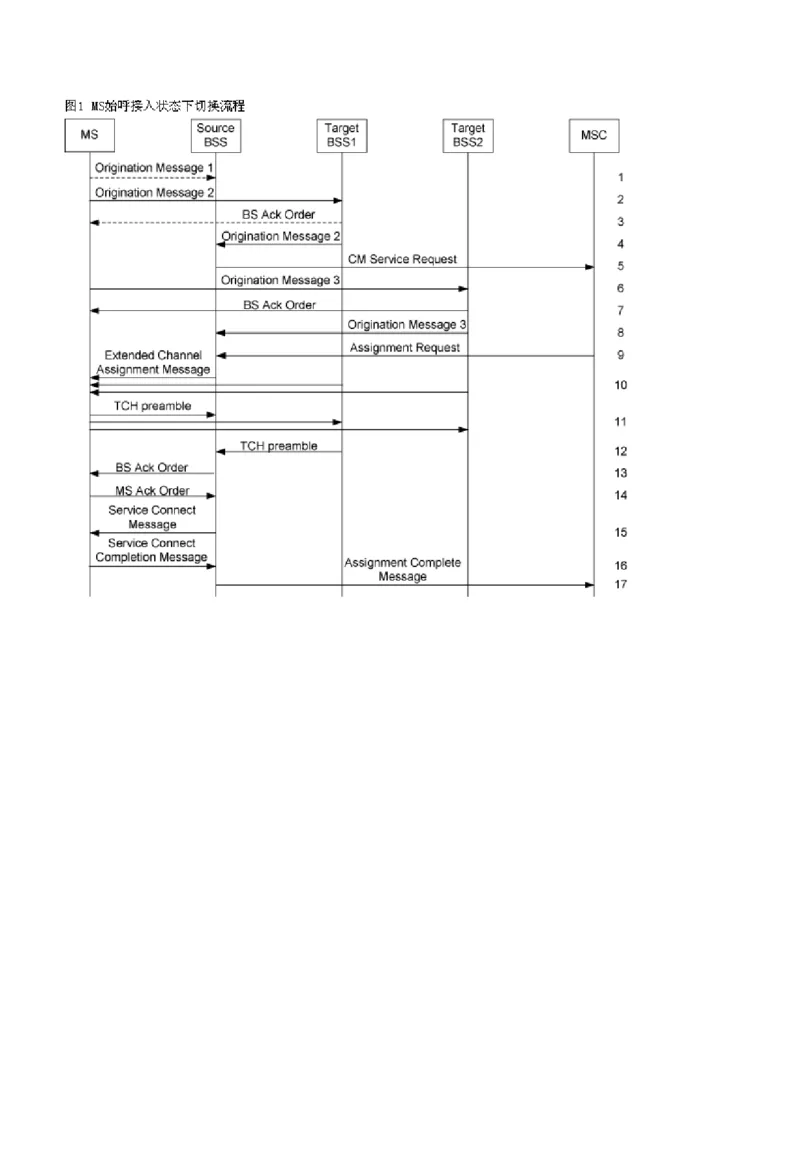

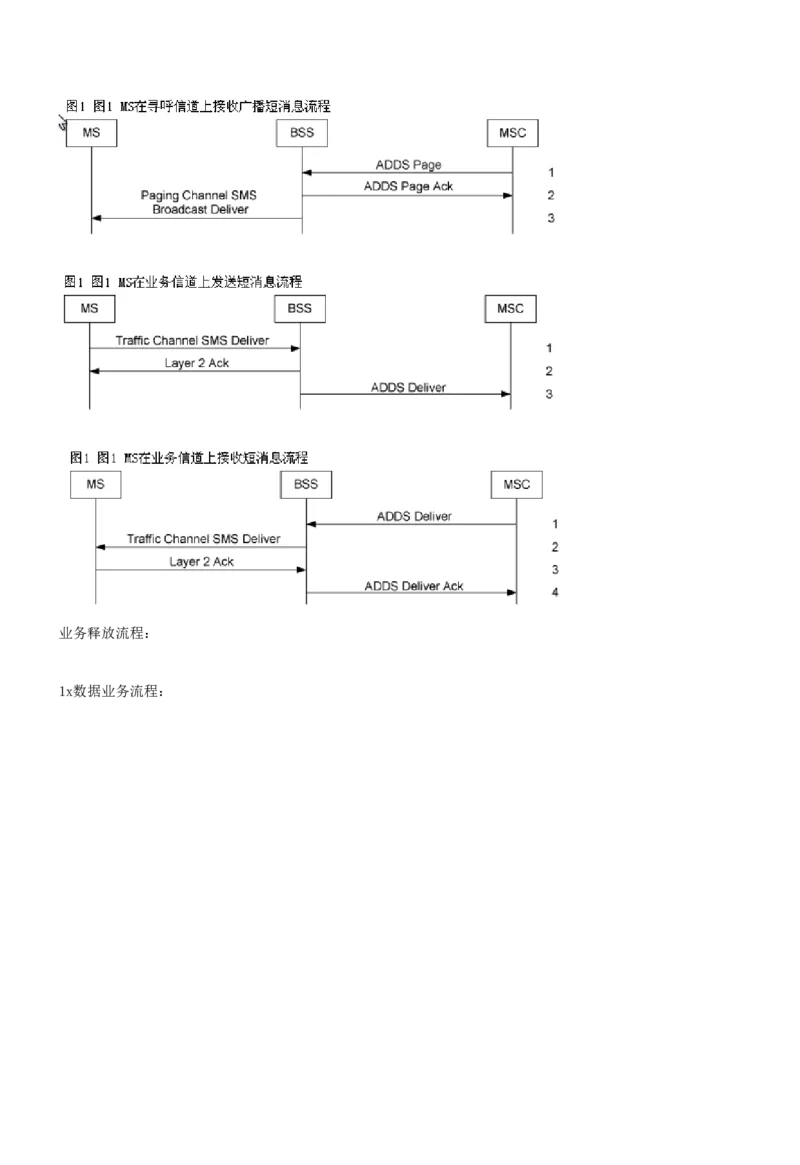

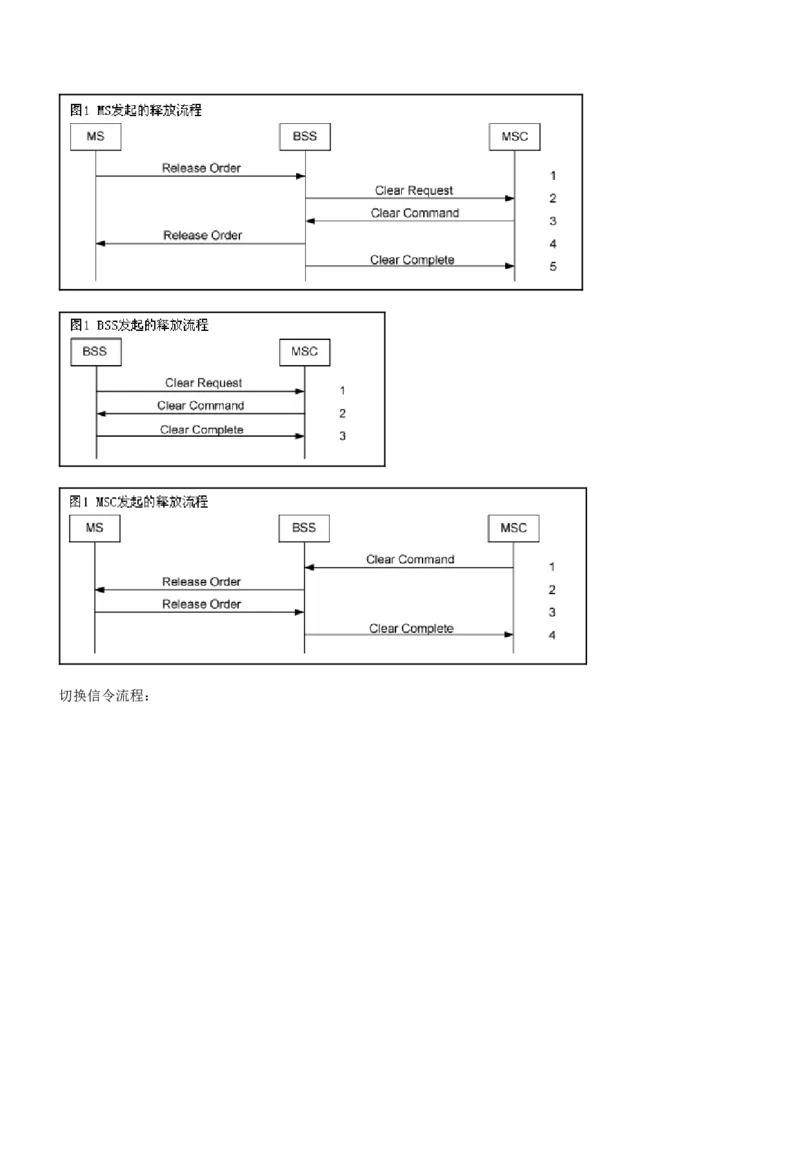

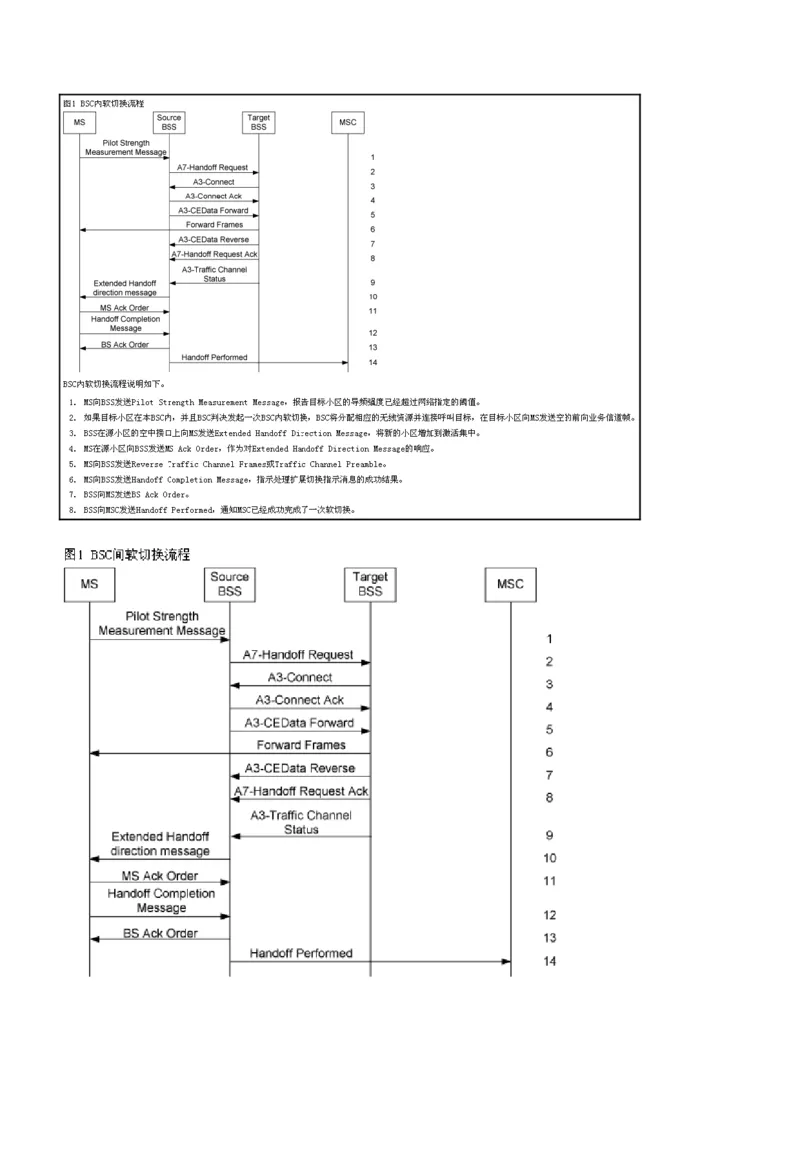

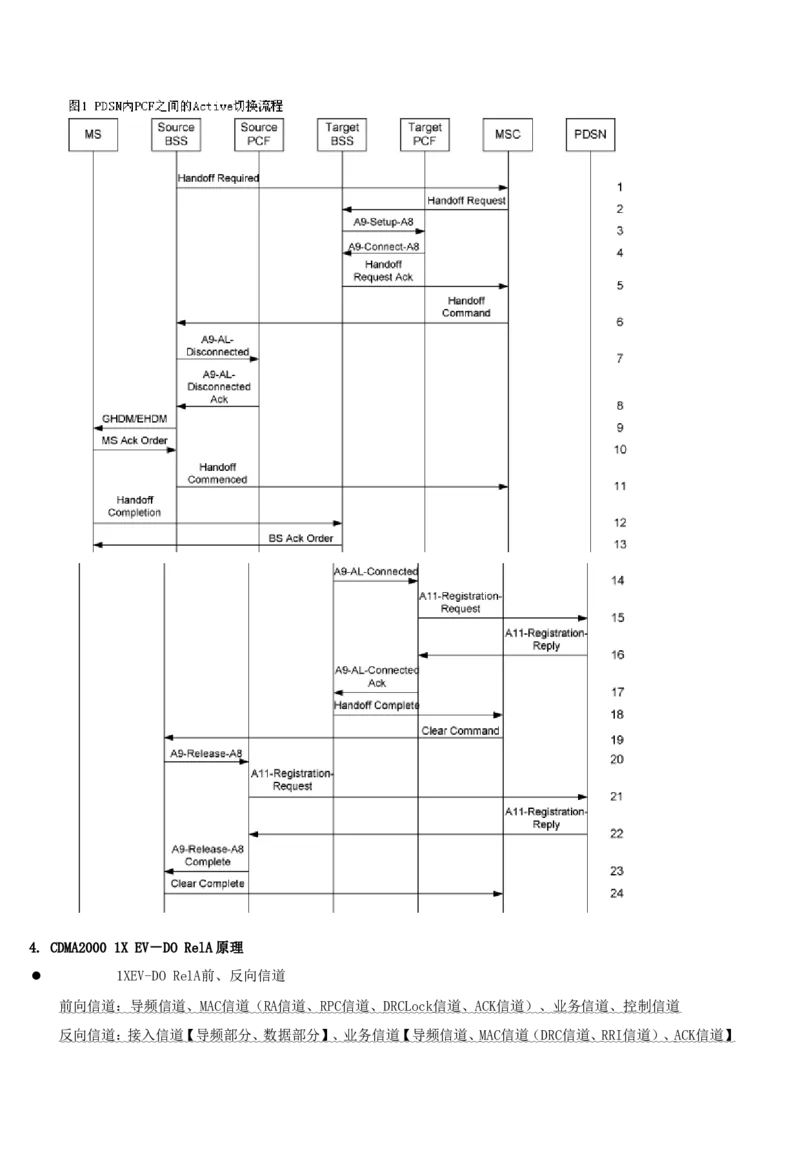

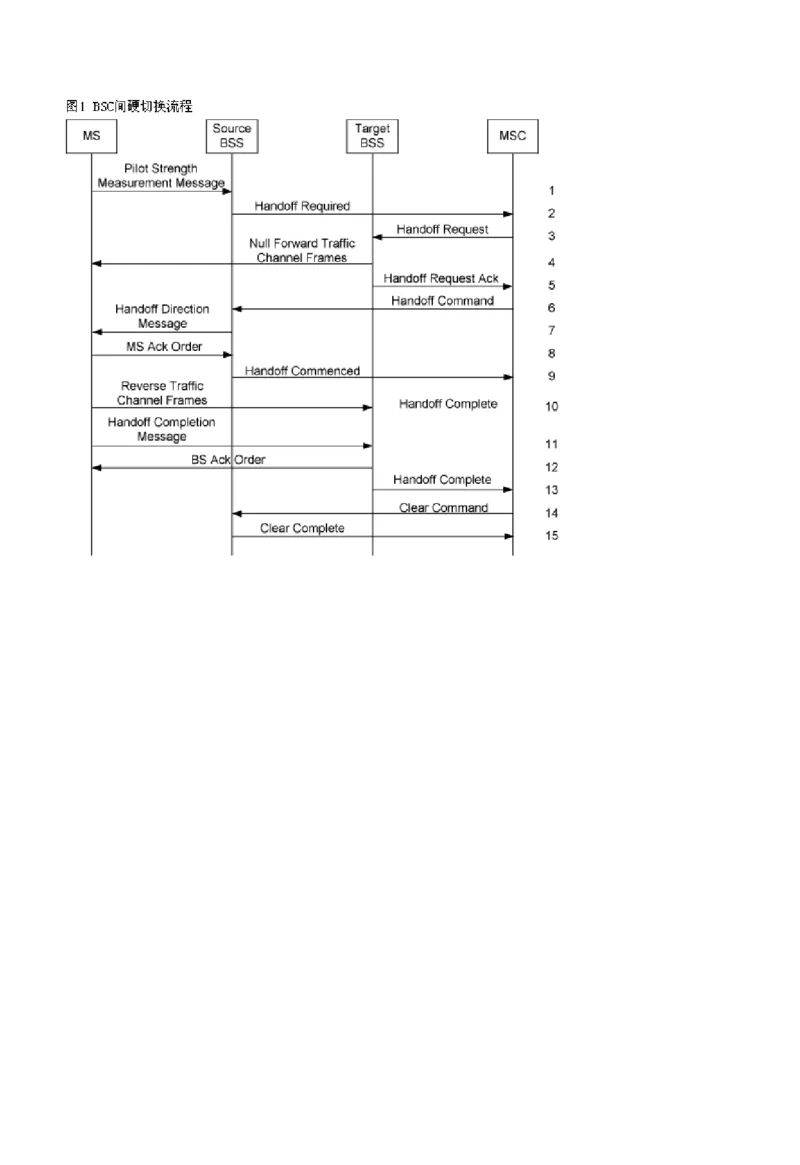

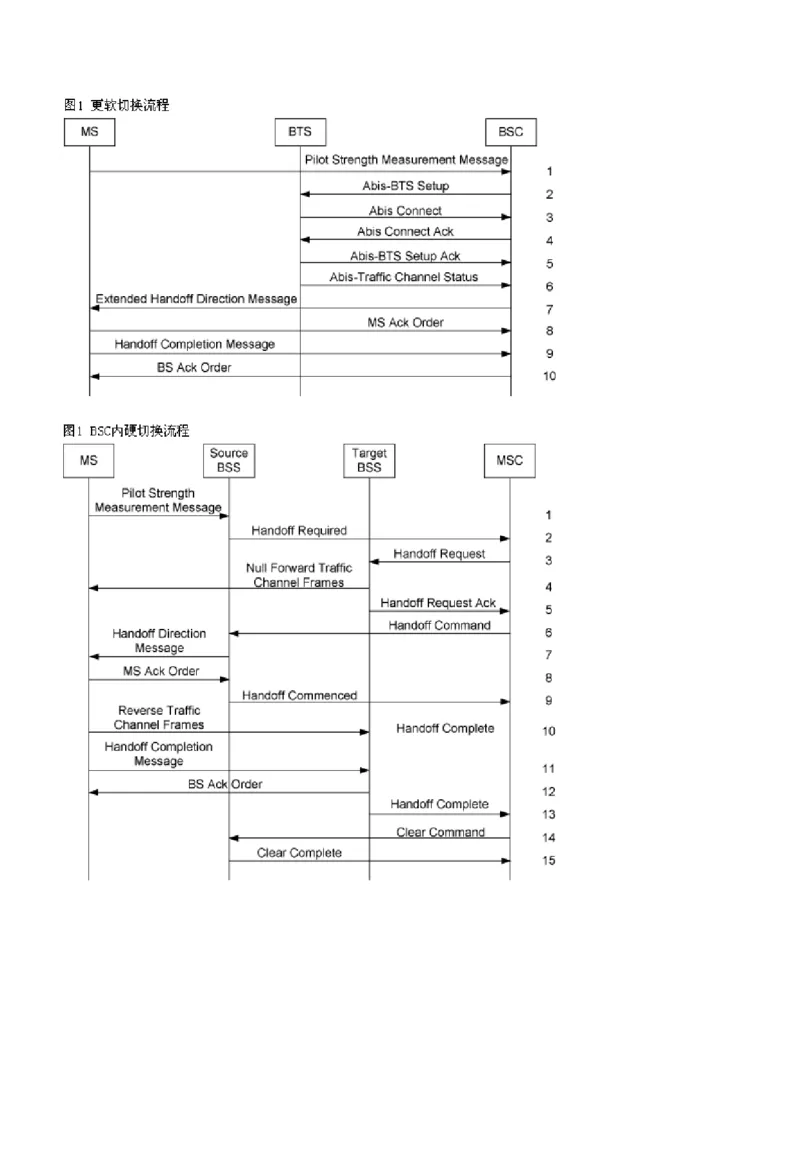

语音业务信令流程：切换信令流程：短消息业务信令流程：业务释放流程：

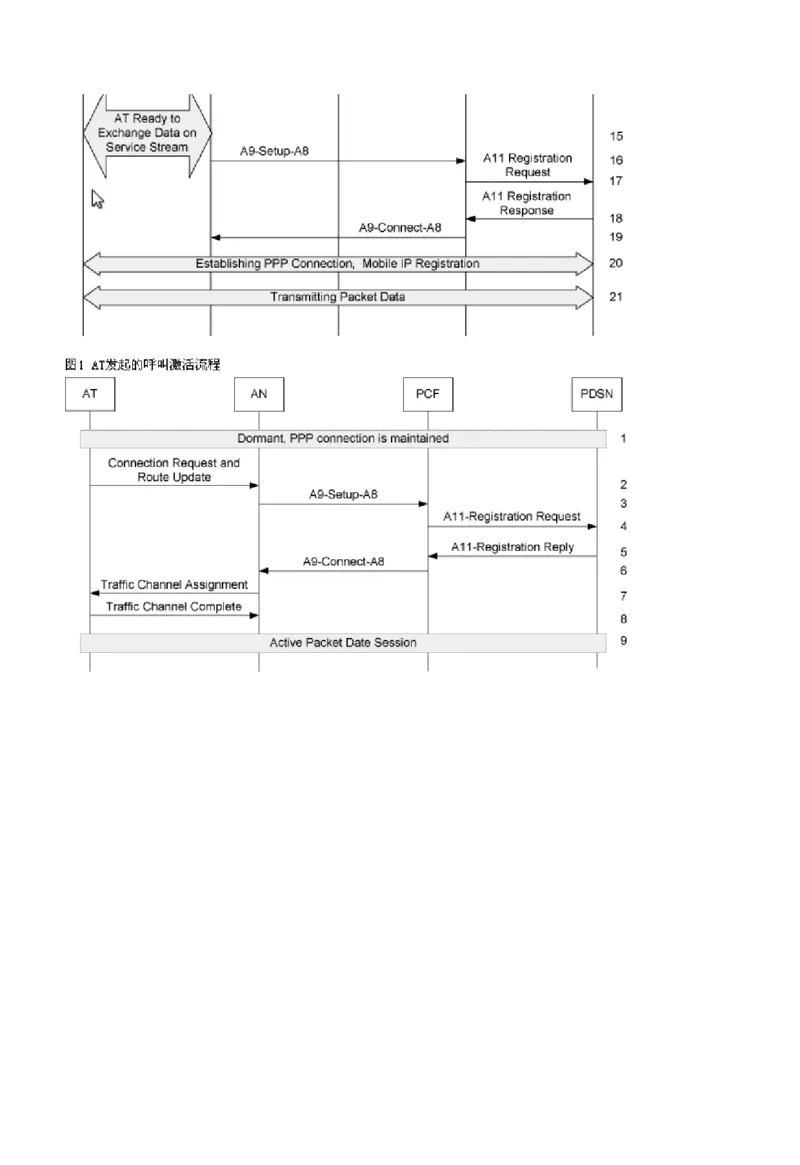

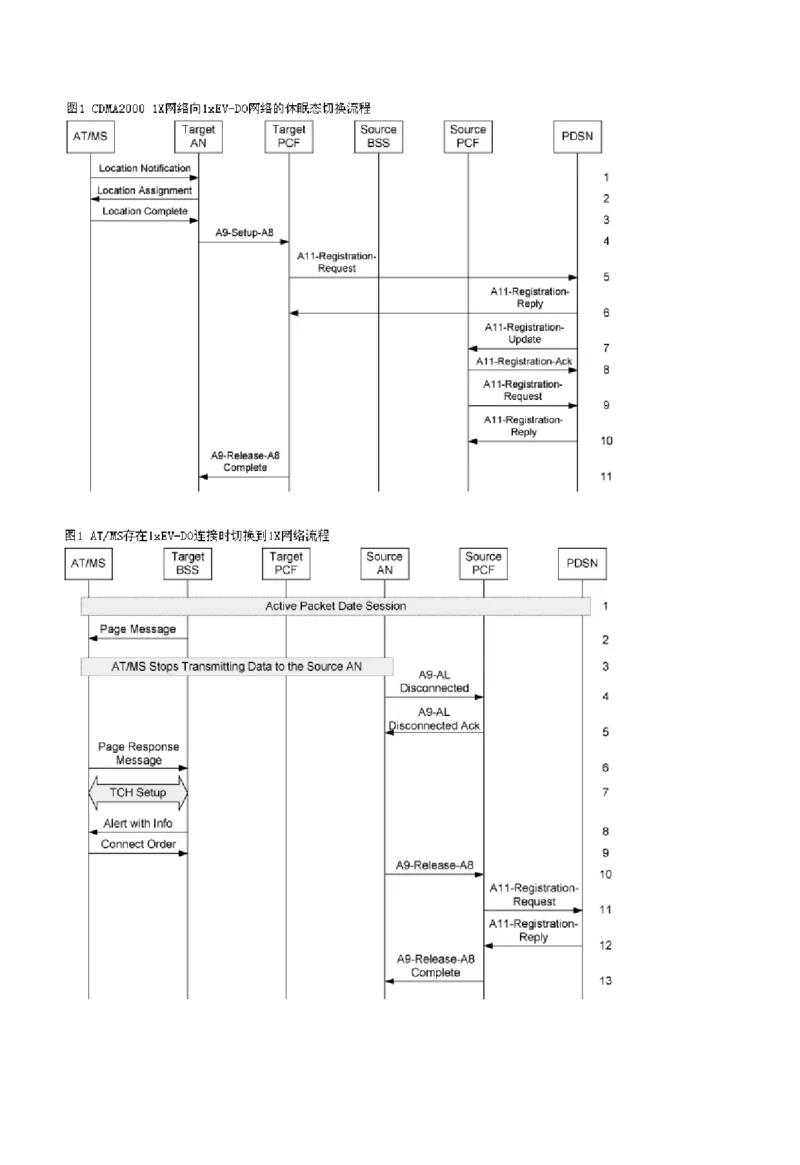

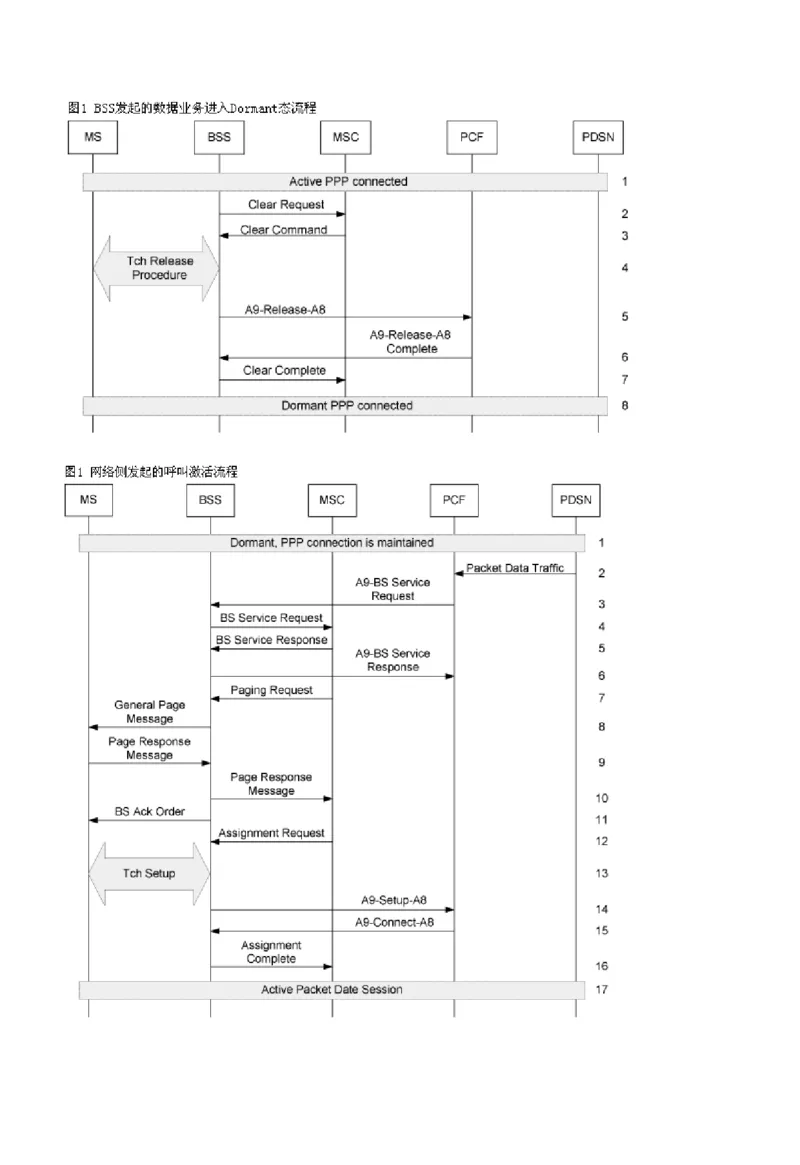

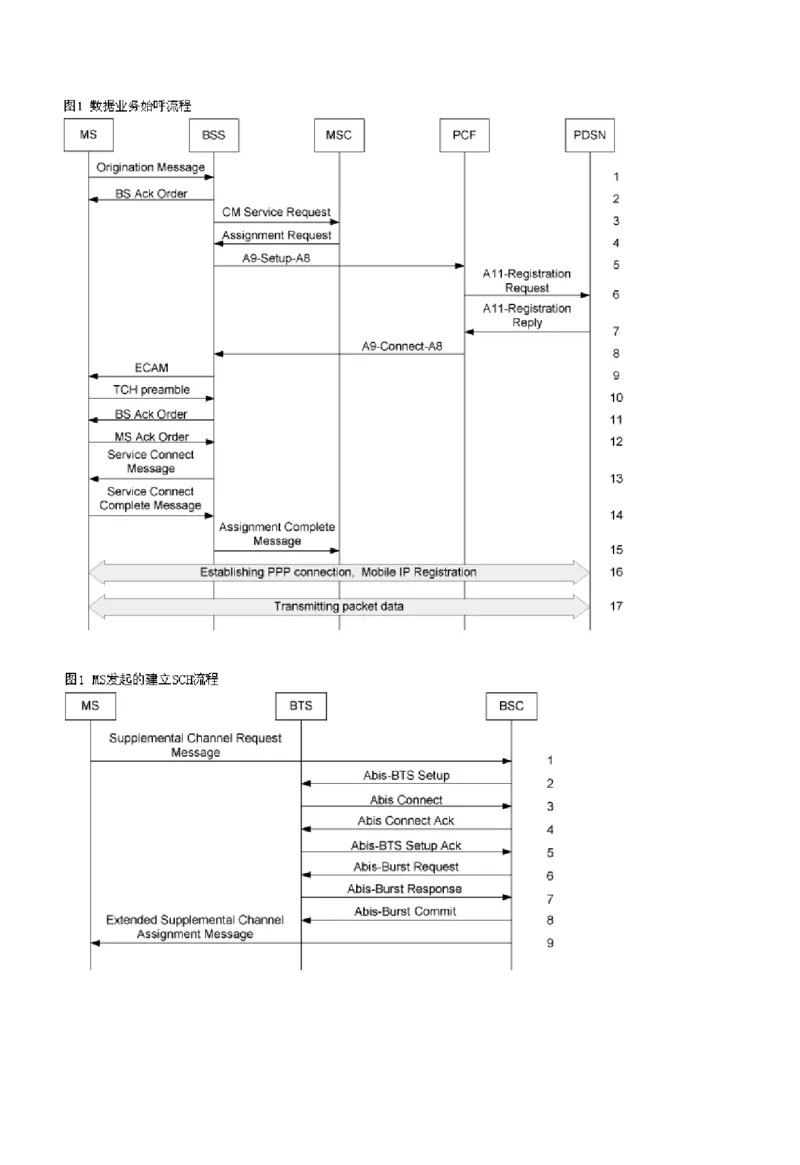

1x数据业务流程：4. CDMA2000 1X EV－DO RelA原理

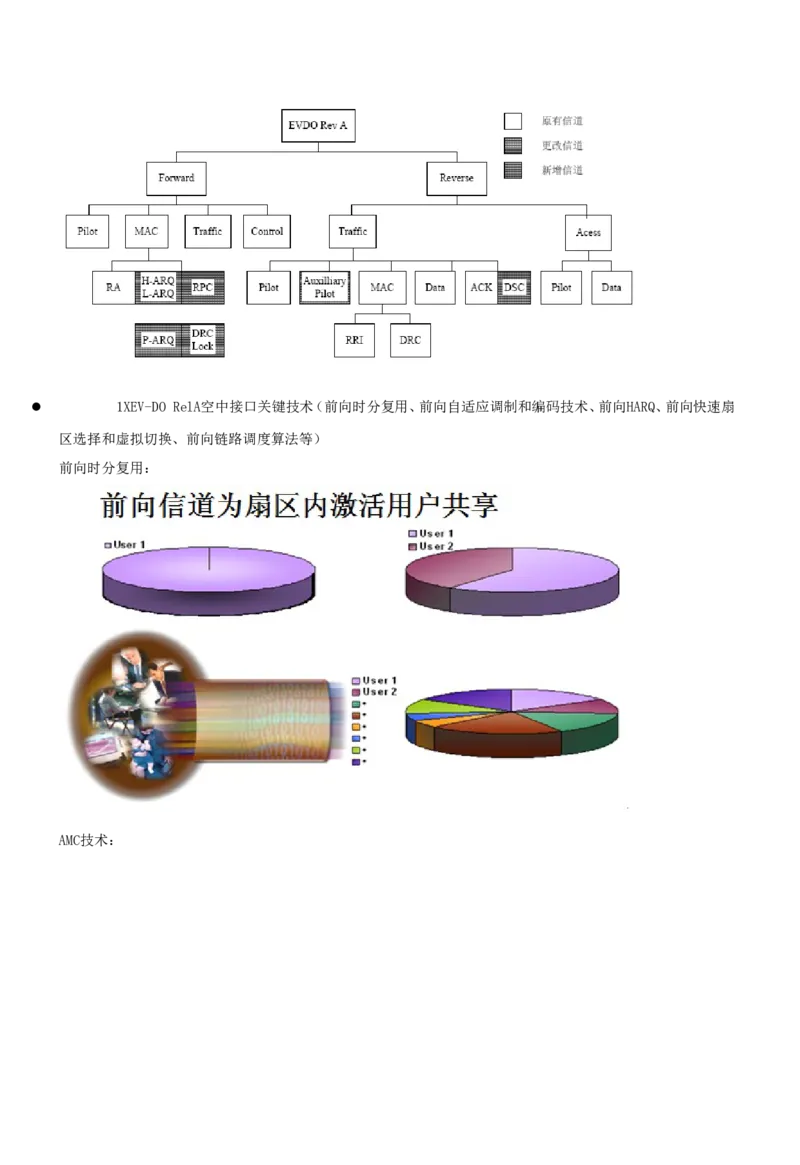

1XEV-DO RelA前、反向信道
前向信道：导频信道、 MA C 信道（ R A 信道、 RP C 信道、 DRCLoc k 信道、 AC K 信道）、业务信道、控制信道
反向信道：接入信道【导频部分、数据部分】、业务信道【导频信道、 MA C 信道（ DR C 信道、 RR I 信道）、 AC K 信道】 1XEV-DO RelA空中接口关键技术（前向时分复用、前向自适应调制和编码技术、前向HARQ、前向快速扇
区选择和虚拟切换、前向链路调度算法等）
前向时分复用：

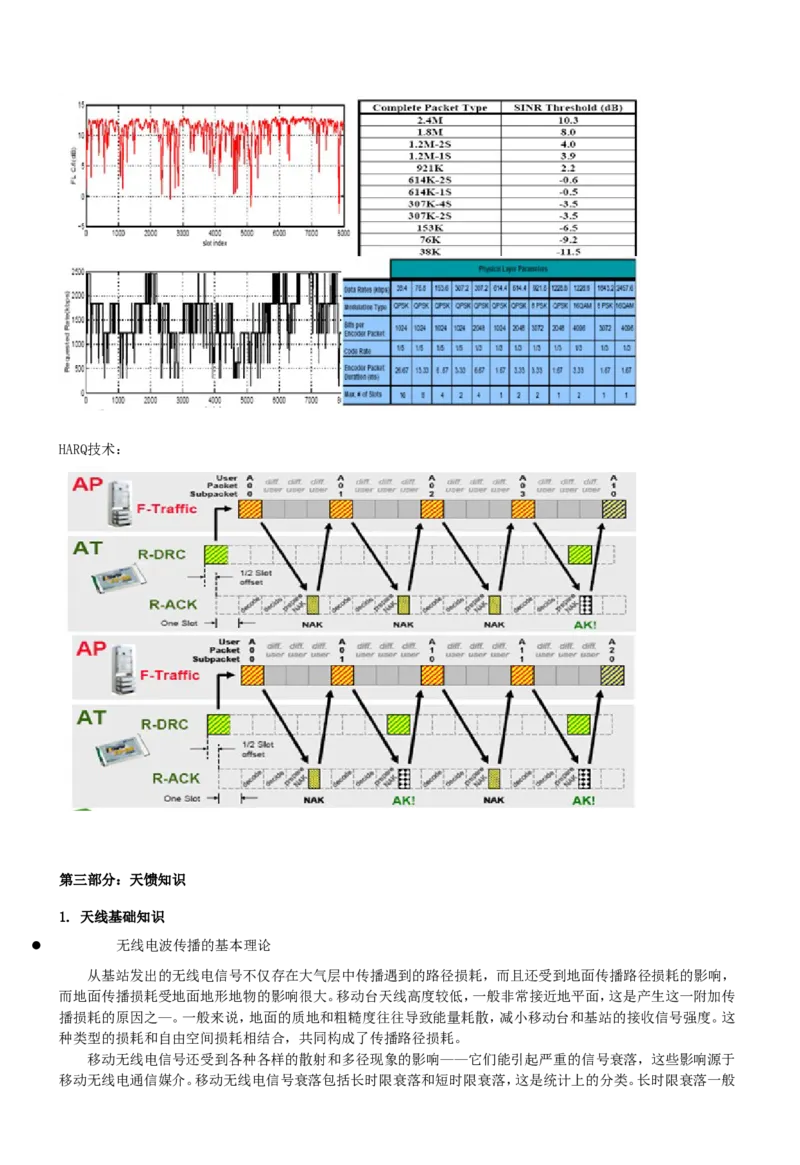

AMC技术：HARQ技术：
第三部分：天馈知识
1. 天线基础知识
无线电波传播的基本理论
从基站发出的无线电信号不仅存在大气层中传播遇到的路径损耗，而且还受到地面传播路径损耗的影响，
而地面传播损耗受地面地形地物的影响很大。移动台天线高度较低，一般非常接近地平面，这是产生这一附加传
播损耗的原因之—。一般来说，地面的质地和粗糙度往往导致能量耗散，减小移动台和基站的接收信号强度。这
种类型的损耗和自由空间损耗相结合，共同构成了传播路径损耗。
移动无线电信号还受到各种各样的散射和多径现象的影响——它们能引起严重的信号衰落，这些影响源于
移动无线电通信媒介。移动无线电信号衰落包括长时限衰落和短时限衰落，这是统计上的分类。长时限衰落一般由沿传播路径上地形地物的较小规模变化引起。短时限衰落一般由各种信号散射体固定的和运动的）的反射引
起。这类衰落称为“多径”衰落。
天线的参数（如增益、极化、方向角、带宽、阻抗、波瓣角、下倾、驻波比等）
增益：增益是天线的重要指标之一，它表示天线在某一方向能量集中的能力。
极化：极化是描述电磁波场强矢量空间指向的一个辐射特性，当没有特别说明时，通常以电场矢量的空间指向作
为电磁波的极化方向，而且是指在该天线的最大辐射方向上的电场矢量来说的。
方向图：天线辐射的电磁场在固定距离上随角坐标分布的图形，称为方向图。天线方向图是空间立体图形，但是
通常用两个互相垂直的主平面內的方向图来表示，称为平面方向图。一般叫作垂直方向图和水平方向图。
下倾：天线下倾是常用的一种增强主服务区信号电平，减小对其他小区干扰的一种重要手段。通常天线的下倾方
式有机械下倾、预制电下倾和可调电下倾（电调天线）三种方式。
驻波比：天线输入阻抗与特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成驻波，其相邻电压最大值
和最小值之比就是电压驻波比。
2. 天线的种类及选型
天线的种类 ： 按辐射方向分（全向天线 / 定向天线）、按极化方式分（单极化 / 双极化）、按外形分（鞭状 / 板状 / 帽
状）

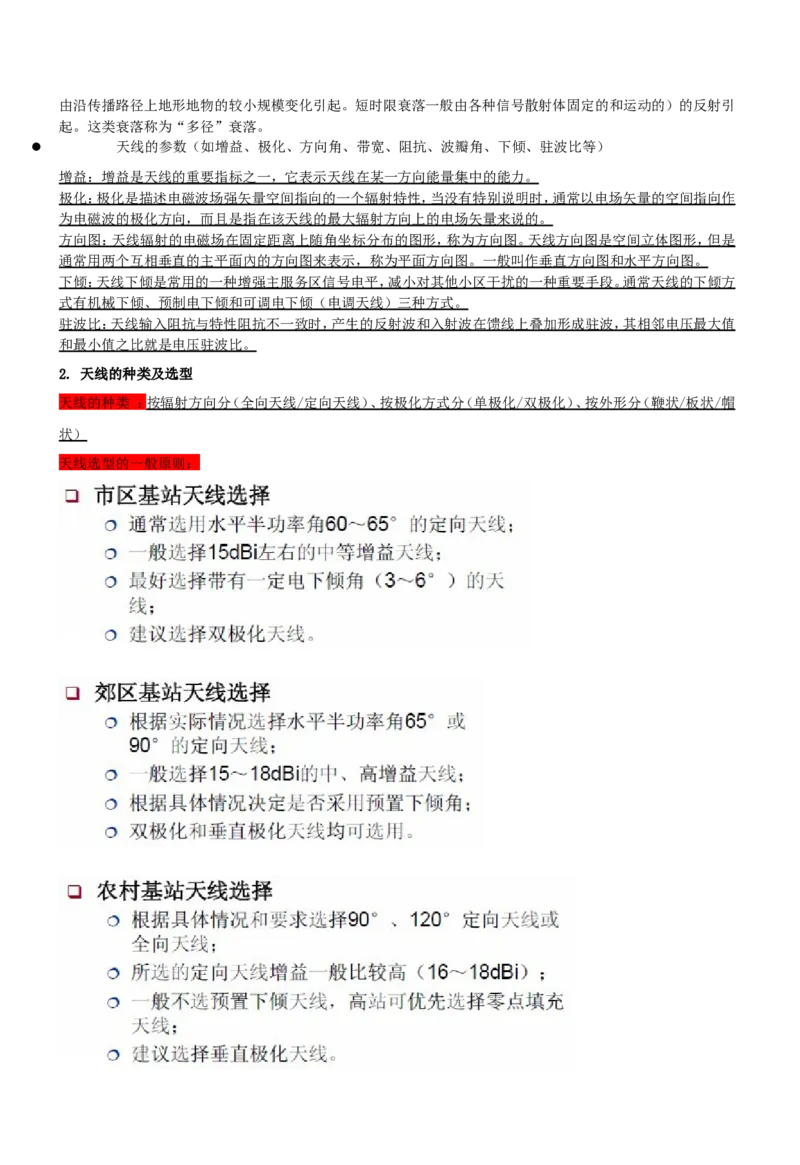

天线选型的一般原则：室内分布系统的天线选型：
全向天线使用在室内的房间中心，天线的形式为吸顶天线，定向天线使用在矩形环境的单面墙上，天线形式为平
板天线。高增益定向天线使用在电梯井中，天线形式为对数周期天线。

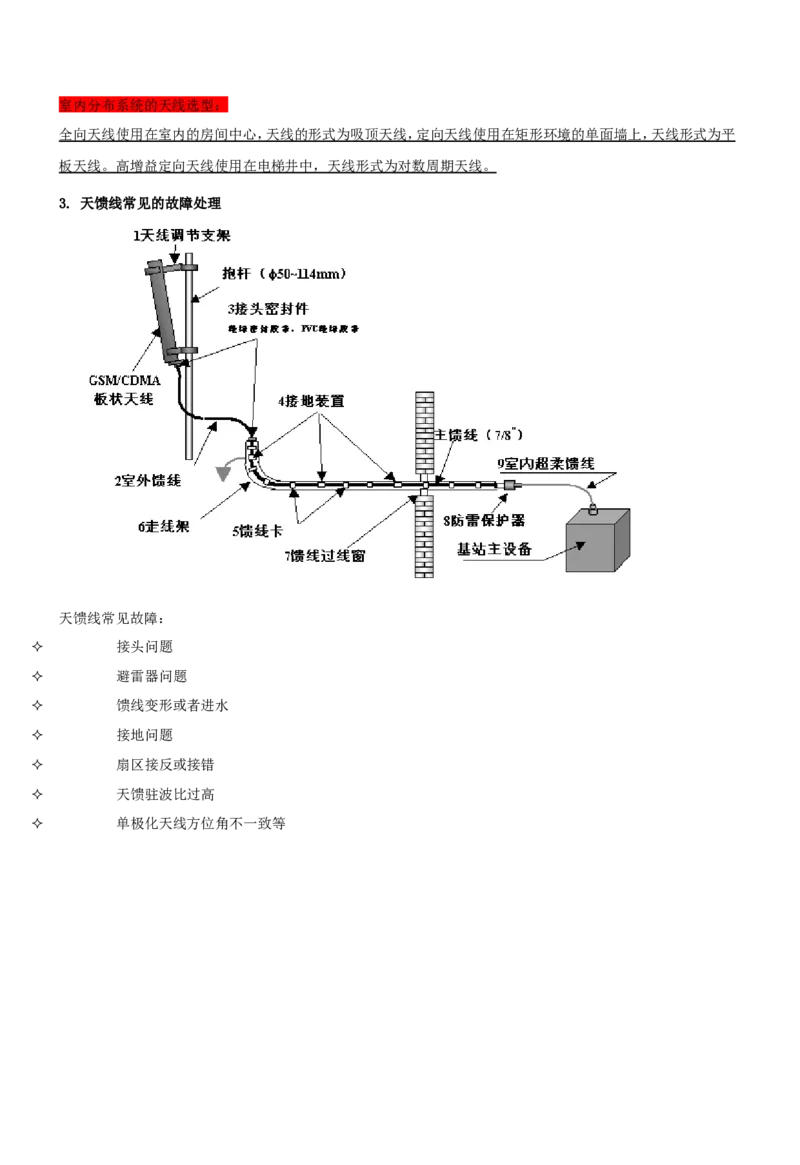

3. 天馈线常见的故障处理
天馈线常见故障：
接头问题
避雷器问题
馈线变形或者进水
接地问题
扇区接反或接错
天馈驻波比过高
单极化天线方位角不一致等第四部分：CDMA无线网络优化
1. 无线网络优化流程
包括四个阶段：准备阶段、评估阶段、实施阶段、总结阶段
包括四个维度：系统配置、话务统计、DT/CQT测试、用户投诉处理
2. DT 测试工作内容、要求及测试方法
DT测试指标及要求
1X语音：呼叫尝试次数，接通次数，掉话次数，覆盖率（里程覆盖率），接通率，掉话率（里程掉话比），话
音质量分布，平均呼叫建立时延。
EVDO：下行FTP吞吐率，上行FTP吞吐率。
DT测试方法，包括CDMA 1X语音及数据、DO数据
测试类型 城区DT测试 高速路DT测试 农村DT测试
测试方法 CDMA 1X语音测试CDMA EVDO数据测试 CDMA 1X语音测试 CDMA 1X语音测试
覆盖率 EVDO下行FTP吞吐率 里程掉话比 覆盖率
考核指标
掉话率 EVDO上行FTP吞吐率 掉话率
语音MOS值
接通率 里程覆盖率 接通率
非考核指标
平均呼叫建立时延 平均呼叫建立时延
3. CQT测试工作内容、要求及测试方法
CQT测试指标及要求1X语音：覆盖率、呼叫次数、接通次数、掉话次数、接通率、掉话率、话音质量分布、平均呼叫建立时延；
1X数据：分组业务连接尝试次数、分组业务建立成功次数、分组业务掉话次数、分组业务建立成功率、
分组业务掉话率、平均分组业务建立时延、下行FTP吞吐率。
EVDO：分组业务连接尝试次数、分组业务建立成功次数、分组业务掉话次数、分组业务建立成功率、分
组业务掉话率、平均分组业务建立时延、下行FTP吞吐率、上行FTP吞吐率。
CQT测试方法，包括CDMA 1X语音及数据、DO数据
测试类型 城区CQT测试
测试方法 CDMA 1X语音测试 CDMA 1X数据测试 CDMA EVDO数据测试
覆盖率 1X下行FTP吞吐率 EVDO下行FTP吞吐率
考核指标 掉话率 EVDO上行FTP吞吐率
语音MOS值
接通率
非考核指标
平均呼叫建立时延
4. 掌握路测仪器、仪表
包括：前台仪表、后台仪表、频谱分析仪、天馈测试仪的操作及使用
前台仪表：鼎利Pioneer4.1
后台仪表：鼎利Navigator4.1
频谱分析仪：泰克、HP
天馈测试仪：Sitemaster
5. 根据测试数据进行简单分析
解决常见的导频污染、越区覆盖、覆盖不足等问题
导频污染：同时存在3个以上导频信号，且强度相差不超过3dB
越区覆盖：透过1层或多层站以外形成覆盖区
覆盖不足：Rx电平较低，Ec/Io指标不良等

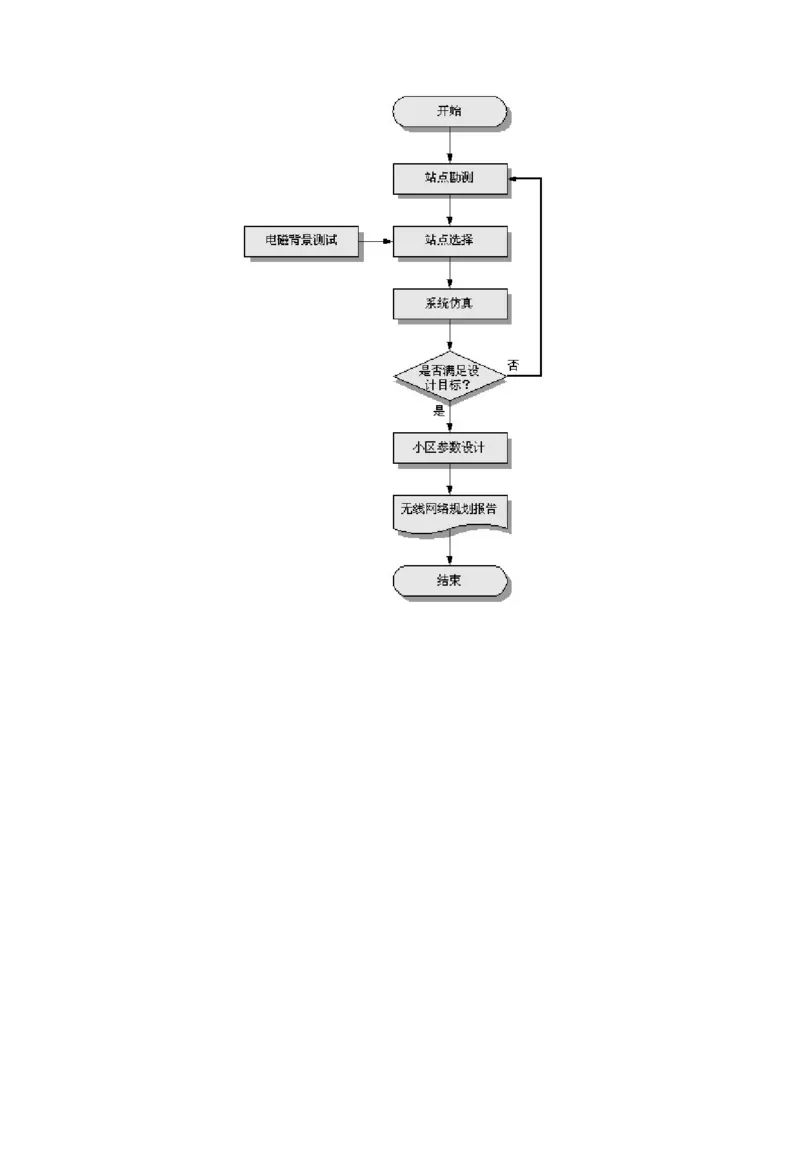

6. 站点勘察与选择
提供站点应满足以下一些条件，才能选作正式的站点：
1． 扇区正对方向不能有明显遮挡；
2． 城区站点应能使天线挂高超出周围10~15米，郊区站点超出周围15米以上；
3． 避免和其他系统之间的干扰，选择能够解决相互干扰；
4． GPS立体角不能小于90度GPS架设位置可看到天面的表面积不能小于R2，球体的表面积为4R2，可
看到面积不能小于表面积的1/4；
5． 楼顶/塔上有足够的位置架设天馈；
6． 能够提供机房、传输和电源；
可以通过一定处理后满足。例如，若天线挂高要求不满足，则可以通过适当的增高方式来满足等。7. 网优工具的使用
如mapinfo、googleearth等；
第二节：初级网优工程师考试难度
初级网优工程师认证考试难度适中，原理部分侧重移动通信基础和CDMA基本原理及EV-DO原理。技能部分重点考察
路测仪器、仪表的操作及使用能力，考察网优服务人员根据测试数据和CDMA原理解决无线网络中基本的导频污染，
越区覆盖等常见问题。
第一节：中级网优工程师考试知识点
中级网优工程师（日常优化工程师）除应具备初级网优工程师具备的知识点之外还应具备：
第一部分：CDMA技术原理
1. CDMA空中接口原理
CDMA空中接口协议架构及层次结构
CDMA信道类型
CDMA起呼和被呼、位置登记、切换、语音业务释放、1X数据业务等流程
深入了解切换、功控、接入过程及原理2. CDMA EV-DO RelA技术原理
1XEV-DO RelA前、反向信道
1XEV-DO RelA空中接口关键技术（前向时分复用、前向自适应调制和编码技术、前向HARQ、前向快速扇
区选择和虚拟切换、前向链路调度算法等）
CDMA2000 1XEV-DO RelA各类数据业务流程(如：呼叫整体流程、会话建立、连接建立、连接释放、会话
释放、配置协商、虚拟软切换等流程)第二部分：CDMA无线设备(中兴)
1. CDMA BSS 设备硬件结构
2. CDMA BSS设备网优参数配置及优化
3. CDMA BSS网管性能统计数据分析
第三部分：无线网络优化技术
1. 无线网络优化流程
2. CDMA各类无线参数的含义、配置
3. CDMA无线网络性能评估及分析
无线网络KPI指标含义及要求
无线网络性能分析的方法及思路(如根据KPI指标、话统数据、路测数据等)
4. CDMA日常优化方法及思路
4.1KPI指标分析及优化方法
话统关键指标评估内容和范围（BSC）：
1X关注指标（%）
无线系统接通率 >=96% 软切换成功率 >=99.7% 硬切换成功率 >=99.5%
业务信道掉话率 <=0.55% 业务信道拥塞率 >=0.02 CS话务掉话比(min) 100
寻呼成功率 >=96% 登记成功率 >=99.5% 误帧率 <=1.5%
DO关注指标
连接建立成功率 >=96% 前向RLP重传率 <=1% 前向RLP数据吞吐量(kbps) >=300
掉线率(全局) <=6% 反向RLP重传率 <=1% 反向RLP数据吞吐量(kbps) >=150
全局硬切换成功率 >=97% 前向业务信道占空比<=70% 反向业务信道占空比 <=75%
1. 呼叫建立成功率： 呼叫建立成功率=呼叫建立成功次数/呼叫尝试次数*100%
问题分析和解决方法：
保证设备的正常完好：BSC中主要是业务和信令板、BTS中CC，CHV，CHD,GPS,载频板和MSS设备正常运
行等，出现告警以后要对这些告警进行后台处理，后台不可以处理要进行现场处理和更换。例如功放坏掉以后会出
现的接通率低，掉话高，软切换异常等；GPS搜星失败导致切换失败较多；CHV，CHD告警会对语音和数据业务有一定
的影响，严重会对呼叫建立成功率有明显影响。
RF优化，提高覆盖率：由于天线高度导致的弱覆盖和天线较高导致的“灯下黑”要对天线高度进行调
整；天线方位角较近或者较远导致的话务不均衡和下倾角过小，过大导致的切换异常；前向功率不足导致的语音质
量较差；INIT_PWR，PWR_STEP，NUM_STEP，MAX_CAP_SZ，PAM_SZ，ACC_TMO 等参数的正确设置。
回避干扰（前反向FER，通过各种手段进行解决）
避免过大的软切换比导致的空闲切换过多（邻区漏配优化，优先级优化，越区覆盖等）
在高话务地区和潜在高话务地区设置充足的载扇和CE资源，避免高话务导致发生阻塞（对资源进行跟
踪，如CE，WALSH码信道不足等） 优化统计算法，避免因为非法手机引起的呼叫成功率下降
合路规划LAC，合路规划登记相关参数（对登记区域进行合理的规划，一年两次的规划检查解决）
个别种类终端不符合协议规定也会导致一些呼叫问题
打开接入切换
具体问题分析：
捕获反向业务前导失败及业务信道信令交互失败是呼叫建立失败的主要原因。前向信号差，手机没有收到前
向消息或手机不能成功解调前向业务信道；反向信号差，手机发了TCH preamble或消息后基站不能接收；基站定
时器等待超时。
具体原因主要可能有：
网络结构不合理：网络结构不合理造成的覆盖差或盲区，需要调整天馈或者是选新站址来改善无线网
络架构。
功率控制参数设置不合理：前向业务信道初始发射功率及前向业务信道最大发射功率设置过小，可能造
成移动台无法正确解调前向业务信道。进入前反向功控过程后，还有可能是由于前反向功控步长、Eb/Nt设定等参
数设置不合理造成业务信道解调的失败。
接入参数设置不合理：反向接入参数设置不合理可能造成移动台的发射功率偏低，不足以系统解调，如
NOM_PWR，INIT_PWR，PWR_STEP等。
干扰原因：干扰包括CDMA系统自身的干扰以及来自外界的干扰，系统受到干扰，一般反向会表现为移动
台发射功率高，前向表现为Rx高而Ec/Io差。系统自身的干扰需要综合考虑网络的质量容量覆盖等问题后加以调
整。外界干扰可以通过干扰测试仪器检测并进一步定位清除。通过基站的RSSI数据可以大致了解反向的干扰情况，
一般情况下，网络负载时RSSI值也不应高于-90dBm。RSSI高于-90 dBm，特别是高于-80 dBm后会出现接入困难、
掉话等情况。
导频污染
消息重发次数设置不合理：前向消息的重发次数及重发间隔一般是可配置的，如果前向消息的重发次
数太少或重发间隔太小，就难以起到消息重发在时间上的分集作用，不利于移动台接收该消息。
系统的消息重发主要在LAC层实现，修改重发参数专用信道确认模式最大重传次数、专用信道非确认模式最
大重传次数、公用信道确认模式最大重传次数、公用信道非确认模式最大重传次数可以分别控制各种消息的重发
次数。
协议中已经规定了移动台侧的定时器长度，系统侧的消息重发次数和间隔应该与移动台相配合起来，才能使
信令交互通畅。
前反向搜索窗设置不合理
与切换的冲突。
如果移动台在呼叫建立过程中服务小区信号变差，出现掉网，移动台迅速重新初始化或空闲切换到新的导
频上，说明可能是接入与切换发生了冲突。这时，可能是：
第一，呼叫建立过程与切换的冲突（新的导频在邻区列表中）。一种可能是服务小区的导频Ec/Io恶化很快（如
5-6dB/S），而这时可切换区域太小，很有可能在正常的呼叫建立过程中就已经掉网了。另一种可能是呼叫建立速度
太慢或移动台移动太快，即使在服务小区的导频Ec/Io恶化并不快，切换区域大小合理的情况下，也可能移动台到
了服务小区边界呼叫建立还没完成造成掉网。当然，此时如果系统的接入切换开关是打开的，则不会存在这些问题
我们可以通过调整基站覆盖，调整切换区域，也可以通过调整接入参数、反向功率参数等使接入过程适当加快。
第二，呼叫建立前没能空闲切换（新的导频不在邻区列表中）。如果一个强的可用导频不在邻区列表中，移动台
需要但没能空闲切换到另一个强的导频上，移动台此时在强度已较差的服务导频上发起呼叫建立，就有可能出
现掉网的情况。此时需要检查邻区关系，新增漏配邻区。
定时器设置不合理
在整个呼叫建立过程中，无论是BS、MS、MSC侧都存在呼叫控制定时器。CDMA协议中对呼叫流程中的定时器都
有规定，实现中不同厂商的定时器设置可能稍有不同。

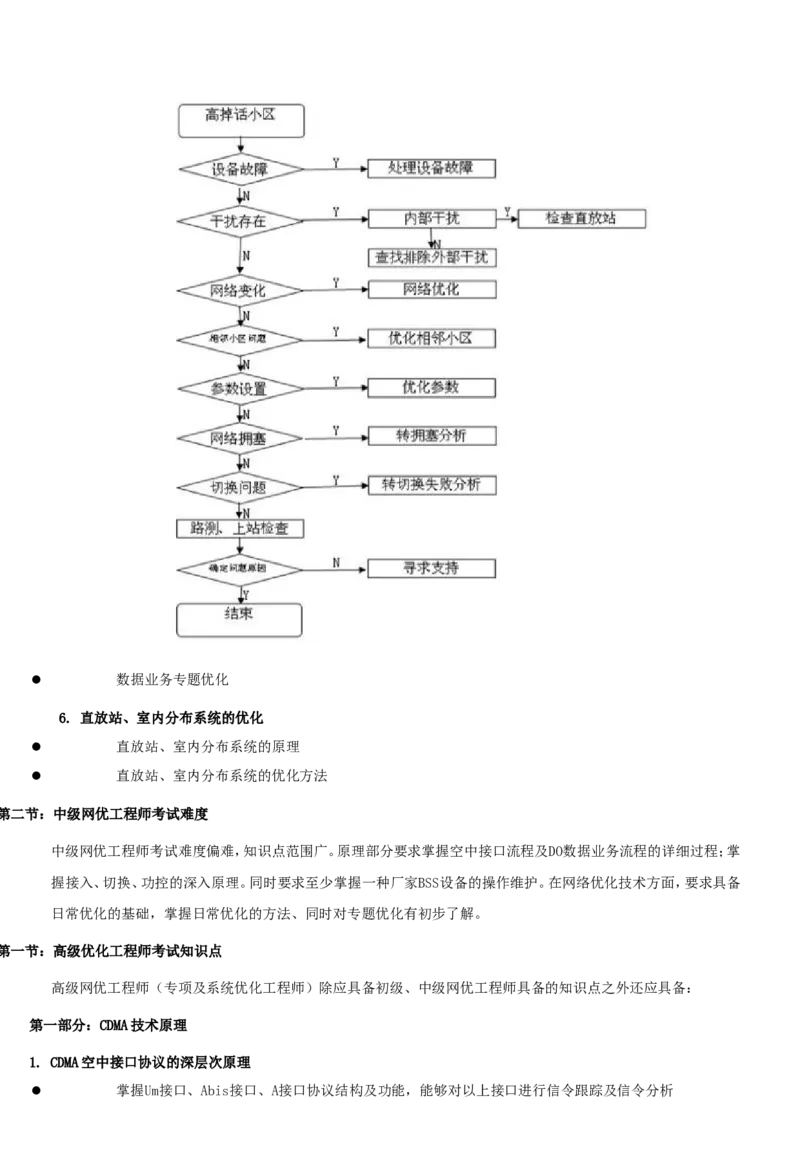

2. 业务信道掉话率：业务信道掉话率=业务信道掉话总次数/业务信道的占用总次数
覆盖率的提高（调整天线高度，天线方位角和下倾角，功率，参数方法等解决）
邻区设置的完善（邻区漏配优化，优先级优化，越区覆盖导致的邻区无法增加等解决）
搜索窗的优化（搜索窗不能过大，过小等） 避免干扰（前反向FER分析与解决）
优化导频过多且过多弱的区域（天馈调整或者功率，导频信道，同步信道，寻呼信道等解决）
合理规划BSC/MSC边界区，载频边界区（不能设置在高话务区域，该区域由于硬切换多导致）
保持PN复用距离，特别是边界区域的设置
边界区域站点和其它区域的切换情况
具体问题分析：
前向覆盖问题。
如果前向链路不能被解调，手机关掉发射机，进而引起掉话。
前向Ec/Io、Rx数据在手机上及各种路测设备上都能得到。
1）如果Ec/Io差，接收电平也差，则覆盖差。造成这种现象的原因可能是该地点距离基站较远，传播路径上有较
大障碍，或与天馈系统的设计、安装有关，如：天线安装位置不当，天线增益不足，倾角设置不当，天线前方有阻挡
物，馈线接头损耗过大，馈线进水损伤造成的驻波比偏高等问题。在解决覆盖问题时要注意对这些问题的处理。
2）如果Ec/Io差，而接收电平好，则前向干扰严重。前向干扰包括基站间的干扰和外界干扰，前向干扰数据可以
通过如YBT250等干扰测试仪得到。或者通过移动台掉话后的现象也能辅助判断干扰的原因：如果移动台掉话后很
快上到一个新的PN上，则掉话有可能是由于CDMA系统内的干扰造成切换失败的掉话；如果移动台掉话后长时间
进入搜索状态（如超过10秒），则掉话就很有可能是由于存在外界干扰导致。
3）前向差引起掉话的另一种情形可能是前向导频强度好，但前向业务信道的功率设置不合理造成。如果此时在
移动台上看，导频强度和移动台接收功率较好，而发生移动台的TX_GAIN_ADJ保持5秒（移动台的Fade Timer计
时器）不变，然后移动台重新初始化又上到原服务导频上，就说明很可能是因前向业务信道功率不足而造成掉话。
解决的办法是检查并合理设置前向功率参数。
由于前向差造成的掉话，在BSC上反映出来的都只是手机关闭发射机后造成的“反向误帧多”。此时往往需
要结合其它手段来帮助判断到底是前向或反向差造成了掉话，例如路测。
反向链路问题
表现为反向FER高。FER高可能为：
1）反向链路传播衰耗过高，造成反向误帧率高，若此时前向链路误帧率也高，则表明该基站的传播衰耗过大。
造成这种现象的原因可能是该地点距离基站较远，通常的解决方法是增加基站。
2）前向链路信号电平尚可，而仅是反向误帧率高，则表明此时基站覆盖没有问题，可能是由于反向功率不足造
成。解决的方法是调整系统参数，如RLGAIN_TRAF_PILOT、反向功率控制门限Eb/Nt。但移动台最大发射功率有限，
如果移动台已达到最大发射功率，说明移动台已到反向覆盖边缘。
3）反向功率未达到最大，却发生反向误帧率升高，这种现象往往是由于快衰落引起的。
4）用户多，反向干扰严重造成反向FER高。
5）BSC掉话参数设置问题。如果反向链路的掉话时间设置过短，例如小于移动台的5秒定时器，则可能移动台
重新打开发射机时系统已经将呼叫释放了。相反的，当判断出掉话是由于反向差造成时，适当的将反向掉话时间
设置长一些，能够降低掉话的可能。当然，如果反向掉话时间过大，在这段时间内用户听不到声音，很可能主动停
止通话，这对于降低统计上的掉话指标是有帮助的，但对于网络的实际质量并没有提高，同时还会带来用户感受
到单通的问题，引起其它的投拆。另外，由于系统需要很长时间才能释放相关资源，也使得网络资源的利用率变
低。因此，反向的掉话时间不宜过大。
导频污染
切换参数设置不合理
邻区关系不合理
搜索窗设置不合理
干扰原因
其它问题
其它如传输链路质量、直放站、设备故障等都会引起掉话，需要我们对传输链路误码率、直放站选择和规划、
设备可靠性等进行关注，进行定期的维护检查。
3. 系统软切换成功率：系统软切换成功率=软切换成功次数/软切换请求次数*100%;
提高软切换成功率办法：
合适的站距和软切换比例（对站点之间的功率和搜索窗等控制） 完整的邻区配置和和合理的邻区顺序（邻区漏配优化，优先级优化）
合适的导频搜索窗口（搜索窗进行合理的设置，特殊区域进行特殊的设置）
合适的切换参数（一般设置为T_ADD 28(EC/IO -14)，T_DORP32(EC/IO -16)）
BSC间的A3和A7互联（链路配置和地址配置）
BSC和MSC边界在话务低的区域（边界的合理布局，避免高话务区域）
在伪导边界区域对伪导扇区的功率进行控制（伪导载频要在基本载频上减半，或者更小，控制覆盖方
位）
4. 硬切换成功率： 硬切换成功率=硬切换成功次数/硬切换请求次数
设备完整性（设备正常运行，主要是BTS）
邻区设置和优先级设置完整（邻区漏配优化，优先级优化）
搜索窗设置合理（搜索窗不能过大，过小等）
越区覆盖（天馈调整，功率，业务信道等）
LAC和BSC的划分问题，高话务站点
参数设置（特别是华为硬切换开关问题，建议打开该参数）
5. 呼叫建立时长：
主被叫时间长度
降低接入时长的办法：改善覆盖，导频优化，降低干扰，疏忙，优化接入参数INIT_PWR,NOW_PWR,PWR_STEP等.
6. 软切换比例：软切换比例=[业务信道承载的ERL(含切换)-业务信道承载的ERL(不含切换)]/业务信道承载
的ERL(含切换)]*100%
合适的站距（对站点之间的功率和搜索窗等控制）
适当的拓扑结构（对有插花的要进行优化，特别是邻区）
天线选型（在市区，农村，山区和室内分布）
适当的天馈调整，特别是下倾角设置，减少越区切换
切换参数调整（一般设置为T_ADD 28(EC/IO -14)，T_DORP32(EC/IO -16)）
调整定标功率（弥补射频连接器件的损耗，保证基站发射端口出来功率能够达到额定功率）
N方软切换可选
7. 业务信道拥塞率
天馈调整（先RF优化，在调参数：切换门限，切换斜率，功控参数;再是扩容，最后加站）
加载频（增加容量，要该站可以增加的情况下才可以，如果不可以需要更换设备，如I2站点等）
小区分裂（看站是否可以增加容量）
CE（看站点的CE数多少，是否满足，如果不满足增加CE）
SVE
PCF
地面电路
BSC重新划分
加站
DO：
（1）会话建立成功率
会话是评估终端捕获并接入网络的一个指标，对用户感知影响不大，主要是在AN边界对用户有影响。
（2）连接成功率
连接建立性能是反映网络接入性能的重要部分，连接性能很大程度上反映用户的直接使用感受。
传输闪断，不稳定，基站故障导致
站点RSSI高引起
78频点基站超远覆盖、频点外部干扰等因素引起
基站数据配置错误引起。
PPP链路不稳定
其中站点时由于PPP链路不稳定，经常中断造成，各项指标异常：
RSSI过高处理RSSI问题引起的低连接成功率处理TOPN经验思路如下：
1）首先查看TOPN站点是否连续几天出现；如果不是则可能是由于用户原因或者当天特定基站问题造成。
2）对于连续出现的TOPN站点需要首先查询告警，查看是否由于传输问题造成；
3）查看RSSI、低噪等是否过高，排除RSSI问题影响连接成功率
4）排除上面三种情况后，就需要对此站进行测试，查看此站点是否有越区覆盖，周围是否有干扰等来解决
路由配置问题
（3）掉话率
掉话率高，用户需重新建立连接，会影响到用户的使用速率，掉话率在3%左右。EVDO掉话目前最主要原因为客户
拔卡掉话和异常中断导致的的掉话。
（4）软切换成功率
软切换成功率影响掉话、影响无线环境，影响反向速率，目前软切换成功率99%.
传输问题导致PPP链路中断对软切换成功率造成影响，原因为Abis链路不可用；
现网中存在部分载频闭塞（未开工、闪断）被其他小区加为邻区，同时附近有其他同PN复用的小区，可
以搜索到该PN，导致切换失败；原因为无线资源分配失败；
现网软切换成功率同时受到单个用户终端影响导致，部分终端乱报RU消息，对现网软切换成功率影响
比较大
我们对于软切换成功率的优化主要做好以下两个方面的工作：
时刻观察传输时长闪断的站点，及时排除基站故障引起的软切换失败；
时刻关注载频闭塞站点的邻区情况，在此站没有解闭之前删除闭塞站点已配置的邻区，防止无线资源
分配失败带来的软切换失败，其中这个是最主要原因。
（5）扇区吞吐率
用户实际下载速率，指标差的话说明用户感受较慢，目前的扇区吞吐率为500Kbps.
（6）RLP重传率
RLP子层分为空口和ABIS口两段传输。RLP重传率高，可能是空口环境差导致，也可能是ABIS传输丢包导致。同时，
ABIS两端的传输链路参数不一致也可能导致重传率高。因此，从空口、ABIS口和传输链路参数三个层面对RLP重
传率进行分析。
常见原因
ABIS配置不合理（包括拥塞方式、业务框配置和业务链路配置等）；
ABIS两端的传输参数不一致（包括自协商使能开关、线路速率、双工模式、流控使能开关等）；
RSSI异常（包括RSSI过高、RSSI过低、主分集差异大）；
空口问题（包括室外覆盖不连续、越区覆盖、导频污染、前反向链路不平衡和室内覆盖差等）。
总结：
影响全网指标原因分析：下面分析是规划没有如何的问题下，且信令流程和设备都没有问题的情况。
上下行不平衡
上下行链路出现不平衡将对全网指标产生较严重的影响。
B 小 区是前
反向链路 平衡的，
小区 A 是 前反向
链路不平 衡的，
且前向链 路大于
反向链路。 移动台
从小区 B 逐渐向
小区 A 移 动，当
移动到图 中阴影
区域时，移 动台接
收到来自 小区 B
的信号逐渐减弱，来自A小区的导频信号逐渐增强，小区A的导频强度超过了切换门限，此时小区A的前向是允许
移动台从小区B切换到小区 A的，但这时由于移动台没有足够功率支持良好的反向链路，因此无法实现反向的宏分集增益和前向的多径分集增益，切换不成功。也导致处于阴影区的移动台对小区B的前反向干扰大大增加，导致
小区B的容量下降，严重的还会导致移动台掉话。
反 向 链 路
覆 盖 大 于 前 向
链路覆盖
在这个区域内不会
图 反 向覆盖
B区 A区 产生从B向A的越
链 路 覆 盖 区，因此小区A中的 大于前
向 链 路 覆 移动台必然对小区 盖。如
B产生过多的干扰
图，B 小区 是前反
向 链 路 平 衡的，
小 区 A 是 小区B是链路平衡的 小区A是链路不平衡的 前反向
链 路 不 平 衡的，
且前向链路小于反向链路。移动台从小区B逐渐向小区A移动，当移动到阴影处边缘时，本来此时移动台是可以接
收到小区A超过切换门限的导频信号，但由于小区A的前向链路覆盖不够，导致小区A的导频信号没有到达切换门
限，移动台根本不会上报导频测量报告消息，所以此处没有切换的可能，处在本来应该有宏分集和多径分集增益但
实际上没有的阴影区的移动台对小区B的前反向干扰都大大增加，使小区B的容量下降，严重时也会掉话。同样，
处于阴影区的移动台在发起呼叫时因不能获得切换增益也可能因反向不足导致呼叫建立不成功。
前向链路中，在基站发射功率一定的情况下，系统覆盖决定于导频功率分配的大小（前提是额定容量下在小
区边缘各种前向信道（导频、同步、寻呼、业务）的能量都刚好能够成功解调，没有不同信道之间的不平衡现象（这
依赖于前向功率的合理设置）），随着导频功率的增大，前向覆盖逐渐增大，决定前向覆盖半径的参数是导频信道
Ec/Io。但在整个系统中，过大的前向导频功率会给其他小区造成干扰，形成导频污染，因此前向需要根据系统设计
要求合理调整导频功率大小。对于反向链路，决定反向覆盖半径的参数是链路最大传播损耗中值，但随着系统用户
的增加，系统干扰逐渐增加，干扰的恶化直接影响系统容量和覆盖范围，需要合理控制系统负荷。
良好的导频Ec/Io说明前向链路质量较好，而手机的发射功率达到最大说明反向链路较差，前反向是否平衡
需要前反向的共同判断。1、无论是前向链路覆盖大于反向链路覆盖，还是反向链路覆盖大于前向链路覆盖，都会导
致切换边缘的移动台增加发射功率，增加对小区的额外干扰。因此可以通过路测，观察手机的发射功率是否过大。
一般来说，手机发射功率应保持为负值。如果接收的导频Ec/Io较好，而手机发射功率在0以上，基本可以判断是
前向覆盖大于反向。2、从前向业务信道功率和反向 Eb/Nt门限的数值相对关系是可有效简便的判断前反向是否平
衡，目前，话统中只提供了反向Eb/Nt的统计值及前向载频的发射功率统计，能够提供一定的参考。
导频污染
一种认为，存在接收到的信号分支数超过Rake 接收机的数量，且这些信号超过了给定的门限，这些信号就会
对有效信号造成严重的干扰，这就是导频污染，即超过给定门限的导频个数 > Rake 接收机的个数。这个给定的门
限一般取为Tadd的设置值。目前由于手机的有效分支数一般为3个，因此，若存在4个以上的超过Tadd的强分支，
则视为存在导频污染。
一种认为，网络信号电平很好，但Ec/Io差，即在某一区域中没有一个具有足够强度的占主导地位的导频，几
个覆盖导频强度相当。由于信号的快衰落引起移动台通话时在不同扇区的业务信道间频繁切换，极易造成掉话。这
时若没有外界干扰的因素，说明该地区有来自很多个小区的信号，从而导致很差的Ec/Io，覆盖不好，这也是导频
污染的一种情况。Ec/Io差一般考虑为<-12dB。考虑目前手机的有效Rake接收机数量为3个，因此，可以将第1强
的导频与第4强的导频进行比较，一般认为若其差异小于3dB，则认为是存在导频污染。
当存在导频污染时，可能会导致以下的网络问题：
1、高FER。由于有强导频存在而不能有效利用，则对其它的导频构成了干扰，导致FER升高，提供的网络质量
下降，或导致高的掉话率。
2、切换掉话。若存在3个以上强的导频，则在这些导频之间容易发生频繁切换，从而可能造成切换掉话。
3、容量降低。存在导频污染的区域由于干扰增大，降低了系统的有效覆盖，使系统的容量受到影响。
导频污染产生主要是由于多个扇区之间信号相互之间干扰造成的。由于无线环境的复杂性：包括地形地貌、
建筑物分布、街道分布、水域等等各方面的影响，使得信号非常难以控制，无法达到理想的状况。导频污染主要发
生在基站比较密集的城市环境中，容易发生导频污染的几种典型的区域为：高楼、宽的街道、高架、十字路口、水域周围的区域。原因有：
1、小区布局不合理。不合理的小区布局可能导致部分区域出现覆盖空洞，而部分区域出现多个导频强信号覆
盖。这样有可能会造成网络中大面积的导频污染或覆盖盲区。有时，由于地理环境太复杂，设计阶段考虑不尽全面
需要在网络优化阶段通过调整来解决。
2、基站选址或天线挂高太高。相对周围的地物而言，周围的大部分区域都在天线的视距范围内，使得信号在
很大的范围内传播（尤其是在室外、街道等场所），就可能在许多区域影响到周围的其它站，造成导频污染问题。
3、天线方位设置不合理。若没有合理设计，可能会造成部分扇区同时覆盖相同的区域，形成过多的导频覆盖；
或者由于周围地物如建筑物的影响等，造成某个区域有多个导频存在；这时需要根据实际传播的情况来进行天线
方位的调整。特别当天线的方位沿街道时，其覆盖范围会沿街道延伸较远。这样，在沿街道的其它基站的覆盖范围
内，可能会造成导频污染问题。这时，可能需要调整天线的方位或倾角等。
4、天线下倾角设置不合理。倾角调整将对小区覆盖边缘的信号产生重要的影响，从而影响小区的覆盖范围。
当天线下倾角设计不合理时，在不应该覆盖的地方也能收到其较强的覆盖信号，造成了对其它区域的干扰，这样就
会造成导频污染，严重时会引起掉话。
5、导频功率设置不合理。当基站密集分布时，若要求的覆盖范围小，而导频功率设置过大，也可能会导致严重
的导频污染问题。
6、覆盖目标地理位置较高。当一个覆盖目标的地理位置非常高时，如高楼内，对其周围的多个BS而言都在视
距范围内，则在该处容易形成导频污染。
导频污染的解决方法：
1、功率调整。最直接的方法是提升一个基站的功率，降低其它基站的输出功率，形成一个主导频。但要全面考
虑对全网覆盖影响的情况。但若该污染区的最强的PN随地点变化很大的话，则不适宜。它主要适宜于某个PN基本
保持在最强的状况。
2、天线调整。根据实际路测情况，调整天线的方位、下倾角来改变污染区域的各导频信号强度，从而改变导频
信号在该区域的分布状况。调整的原则是增强强导频，减弱弱导频。这些调整可以与功率调整结合使用。
3、改变基站配置。有些导频污染区域可能无法通过上述的调整来解决，这时，可能需要根据具体情况，考虑替
换天线型号，改变天线安装位置，改变基站位置，增加或减少基站，等措施。这些措施的实施涉及到较大的工程变
化，因此，需要仔细分析。
4、采用小区分裂或直放站。对于无法通过功率调整、天馈调整等解决的导频污染，可以考虑利用小区分裂或直
放站来解决。利用小区分裂或直放站的目的是在导频污染区域引入一个强的信号覆盖，从而降低该区域其它信号
的相对强度，降低其它扇区在该点的Ec/Io，改变多导频覆盖的状况。但要考虑到小区分裂及直放站引入对网络质
量的影响。
5、采用微小区。采用微蜂窝的方式也是解决导频污染的一个重要的手段。微蜂窝主要应用于存在话务热点的
地区，可以增加容量，同时解决导频污染问题。
6、分布式天线。用于解决高楼覆盖。
7、通过检查路测及调试台打印数据，避免有漏配强导频存在。
切换参数设置不合理
切换不成功是造成掉话高的大部分原因。参数T_ADD、T_DROP、T_COMP、T_TDROP是CDMA系统进行软切换增加、
删除分支的重要参数，如果设置不合理，会导致系统掉话率升高，也会影响系统容量。
T_ADD、T_COMP，如果设置过高，导致强信号加入不了激活集，成为干扰，导致前向误码率增大，引起掉话；如果
设置过低，容易频繁增加软切换分支，导致频繁切换，系统负荷增高，影响系统容量，也会引起掉话。
T_DROP，如果设置过低，手机不容易快速删除强度弱的软切换分支，信号强的分支不容易加入，造成干扰，导
致掉话；如果设置过高，容易频繁增加软切换分支，导致频繁切换，系统负荷增高，容易掉话。
而且T_ADD，T_DROP 不能设成相同的值，需保持合理的DB差，才可避免过多的乒乓切换。
T_TDROP，过高导致候选集中较强的导频加入激活集较慢，形成强干扰，甚至掉话；过低导致手机频繁增删分
支，系统信令负荷加大，影响系统容量。
邻区关系不合理
一种情况是漏配邻区关系，它产生影响有：
1、影响掉话。一是小区A信号较强，小区B邻区列表中无小区A，A小区导频加不到移动台激活集中，成为干
扰信号，会导致导频污染；二是小区A信号较弱，小区A邻区列表中没有小区B，当移动台以A作为服务小区并逐步进入小区B时移动台切换不到该小区，原小区信号逐渐变弱，直致最终掉话，形成所谓的孤岛效应。
2、影响呼叫建立。如果手机当前服务小区为B，小区B信号较差，小区A信号较强，手机需要向小区A空闲切
换。若小区B邻区列表中无小区A，则手机无法空闲切换，若此时发起呼叫，将很可能呼叫建立不成功。
3、切换不成功。 手机通过邻区列表更新相邻集导频，如果某导频在手机相邻集中超过NGHBR_MAX_AGE，即相
邻集导频最大生存期限（见《CDMA1X BSS网络规划参数配置建议》）相邻集最大AGE），则该导频将从相邻集中去除
到剩余集。虽然候选集中的导频也可以加入到激活集中，但是，一方面手机通过PILOT_INC去逐个搜索剩余集中的
导频速度很慢，一方面导频报上去之后，如果系统中该PN有复用，系统不能确定该PN对应的到底是哪一个基站的
信号，会造成切换不能完成。
4、造成拥塞。话务量高的扇区漏配邻区，导致本可以切换到其它小区的移动台一直不能切出去，造成本小区
的拥塞。
另一种情况是邻区优先级设置不合理，影响切换成功。
邻区关系很重要，但邻区不是越多越好，重要的是合理的邻区优先级。手机一次能接收和邻区是有限的，对95
的手机更新邻区列表一次仅支持下发20个邻区，2000手机为40个。以95手机为例，在空闲状态时，手机只与一个
导频保持联系，可以接收该导频的20个邻区消息。但在通话状态时，如果手机与3个PN保持联系，接收邻区也只
能接收20个，BSC会将3个PN的邻区合在一起下发，按优先级排序，优化级在后的邻区就会被砍掉，不能发到手机
上。另一方面，手机接收到新的邻区消息，手机中的排序可能也同邻区列表的排序，手机将可能先搜索优先级高的
PN。可以看出，如果将重要的邻区优先排在后，就会造成如漏配的情形。因此，要将切换可能性高的小区的优先级
要排在前。
在CDMA网络优化中，对邻区关系的优化是一个非常重要的方面。目前系统不支持对邻区优先级自动排序，邻
区优先需要人工维护的情况下，需要我们投入大量的时间精力去进行路测，分析数据，得到最合理的邻区关系。可
以通过扫频来设置和检查邻区的设置。
搜索窗设置不合理
由于移动台想要检测的导频并不会正好在预期的一个时间点到达，所以它必须在一个合理的时延窗口上进行
搜索，直到找出需要导频的实际时序。移动台搜索导频时使用了3种不同的搜索窗口参数：
SRCH_WIN_A 用于搜索激活集和候选集中的导频
SRCH_WIN_N 用于搜索相邻集中的导频
SRCH_WIN_R 用于搜索剩余集中的导频
搜索窗口以PN码片为单位来指定，在设置搜索窗口大小时的主要思想如下：
1、在搜索窗口大小和搜索速度之间要进行折衷。搜索窗口大则每次搜索时移动台需要进行更多的出来，这样
将减少固定周期内可以搜索到的总导频数；
2、移动台检测不到搜索窗口外的导频，无论它们的强度多大。因此，未检测处的导频可能成为强干扰源；
3、如果导频不在相邻集的列表中，某些设备强不允许导频进入激活集，建议在优化以后将SRCH_WIN_R设置
为0，防止移动台浪费时间来搜索不能用于切换的导频。
手机在搜索窗范围内搜索导频，当SRCH_Win_A设置较小时，手机会丢失多径信号，当SRCH_Win_N，
SRCH_Win_R设置较小时，会丢失相邻小区信号，造成切换成功率低。尤其要注意，当一个小区作为直放站或分布系
统的施主小区时，由于直放站或分布系统的延时，相当于大幅度扩大了这个小区的半径。这个小区的小区半径参数
和切换参数中的手机搜索窗参数都要相应的放大，同时有可能和这个小区中直放站，分布系统覆盖区域发生切换
的相邻小区的相应的参数也要放大。如果这些参数没有放大，会造成在直放站，分布系统覆盖下的手机无法起呼或
无法切出切入。
搜索窗的优化要较谨慎，因为如搜索窗设置过大，如SRCH_Win_A设置大于80个码片，SRCH_WIN_N和
SRCH_WIN_R设置大于130码片。使手机的搜索速度慢，也会影响切换和掉话。
4.2 覆盖优化的方法及思路
无线网络覆盖问题产生的原因是各种各样的，总体来讲有四类：一是无线网络规划结果和实际覆盖效果存
在偏差；二是覆盖区无线环境变化；三是工程参数和规划参数间的不一致；四是增加了新的覆盖需求。良好的无
线覆盖是保障移动通信质量和指标要求的前提，因此，覆盖的优化非常重要，并贯穿网络建设的整个过程。
移动通信网络中涉及到的覆盖问题主要表现为覆盖空洞、覆盖弱区、越区覆盖、导频污染和邻区设定不合理等几个方面。本章结合覆盖优化相关案例，主要介绍了处理覆盖问题的一般流程和典型解决方法。
（一）弱覆盖
原因分析：
弱覆盖的原因不仅与系统许多技术指标如系统的频率、灵敏度、功率等等有直接的关系，与工程质量、地理因素、
电磁环境等也有直接的关系。一般系统的指标相对比较稳定，但如果系统所处的环境比较恶劣、维护不当、工程
质量不过关，则可能会造成基站的覆盖范围减小。由于在网络规划阶段考虑不周全或不完善，导致在基站开通后
存在弱覆盖或着覆盖空洞。发射机输出功率减小或接收机的灵敏度降低。线的方位角发生变化、天线的俯仰角发
生变化、天线进水、馈线损耗等对覆盖造成的影响。综上所述引起弱场覆盖的原因主要有以下几个方面：
网络规划考虑不周全或不完善的无线网络结构引起的
由设备导致的
工程质量造成的
发射功率配置低，无法满足网络覆盖要求
建筑物等引起的阻挡
解决办法：
改变弱覆盖主要通过调整天线方位角，下倾角等工程参数以及修改功率参数，另外可以通过在弱场引入RRU从
可根本上解决问题；调整天线波瓣赋形宽度，智能天线波瓣赋形宽度有65度、90度、120度，目前波瓣赋形宽度
采用65度和90度，90度天线采用等幅权值、65度天线没有采用等幅权值，输入功率小于90度，所以增益小于
90度天线。通过调整波瓣赋形宽度65度为90度可以增加天线发射功率。总之，目的是在弱场覆盖地区找到一个
合适的信号，并使之加强，从而使弱场覆盖有所改善。主要的解决方法有以下几个方面：
工程参数调整
RF参数修改
功率调整
改变波瓣赋形宽度
（二）孤岛效应
孤岛效应：
孤岛效应就是在无线通信系统中，因为复杂的无线环境，无线信号经过山脉、建筑物、以及大气层的发射、折射，
或基站安装位置过高，以及波导效应等原因，引起在远离本小区覆盖的区域外形成一个强场区域。
引起孤岛效应的主要原因有以下方面：
天线挂高太高；
天线方位角、下倾角设置不合理；
基站发射功率太大；
无线环境影响。
解决办法：
关于孤岛区域首先应该是采用调整工程参数等方法，降低山脉、建筑物等对孤岛区域的反射和折射，将无线信号
控制在本小区覆盖区域内，消除或降低孤岛区域的无线信号，消除孤岛区域对其它小区的干扰。但是有时因为无
线环境复杂，有时无法完全消除孤岛区域的信号，我们可以经过频率和扰码规划降低对其它小区的干扰，并根据
实际路测情况配备邻区关系，使切换正常，能够保持通话。调整方法主要有以下几个方面：
调整工程参数；
调整功率；
优化邻区配置。
（三）越区覆盖
原因分析：
越区覆盖很容易导致手机上行发射功率饱和、切换关系混乱等问题，从而严重影响通话质量甚至导致掉话。天线
挂高引起的越区覆盖主要是站点选择或者在建网初期只考虑覆盖引起的，一般为了保证覆盖，在初期站址选择
的高大建筑物或者郊区的高山之上，但是在后期带来严重的越区现象；通常在市区内，站间距较小、站点密集的
情况下，下倾角设置不够大会使该小区信号覆盖比较远；站点选择在比较宽阔的街道旁边，由于波导效应使信号
沿着街道传播很远；城市中有大面积的水域，如穿城而过的江河等，由于信号在水面的传播损耗很小，因此一般
在此环境下覆盖非常远。这些场景都可能导致越区覆盖，综上所述越区覆盖的产生主要有以下原因： 天线挂高
天线下倾角
街道效应
水面反射
解决办法：
越区覆盖的解决思路非常明确，就是减弱越区覆盖小区的覆盖范围，使之对其他小区的影响减到最小。通常最为
有效的措施就是对天馈系统参数进行调整，主要是下倾角，实际优化工作当中进行下倾角调整之前要对路测数
据进行分析，调整后再验证。对功率等参数的调整也能够有效地消除越区覆盖。越区覆盖的解决处理一般要经过
两三次调整验证。所有的调整都要在保证覆盖目标的前提下进行。解决越区覆盖主要以下两种措施：
调整工程参数
调整功率相关参数
（四）切换区域
原因分析：
越区覆盖会对切换区域造成影响，并且由越区带来的导频污染也对切换带来很大的影响；影响因素主要有：基站
选址，天线挂高，天线方位角，天线下倾角，小区布局，的发射功率，周围环境影响等等：周围基站围成一个环形，
在环形的中心位置，就会有周围的小区均对该地段有所覆盖，造成切换区域复杂混乱；天线下倾角、方位角因素
的影响，在密集城区里表现得比较显。站间距较小，很容易发生多个小区重叠的情况。综上所述，引起切换区域问
题的主要原因有下面一些：
基站位置
街道效应
天线挂高
天线方位角、下倾角
覆盖区域周边环境
发射功率
解决办法：
引起切换区域复杂混乱的原因可能是多方面的，因此在进行切换区域覆盖优化时，要注意优化方法综合使用。有
时候需要对几个方面都要进行调整或者由于一个内容的调整导致相应的其它内容也要调整，这个要在实际的问
题中进行综合考虑。调整工程参数主要包括：天线位置调整、天线方位角调整、天线下倾角调整、广播信道波束赋
形宽度调整；调整扇区的发射功率，来改变覆盖距离。通过调整发射功率来实现最佳的功率配置；在实际的网络
优化过程中，由于各种各样的原因，有时候我们没有办法或者无法及时地采用上述方法进行污染区域的优化时，
我们根据实际的网络情况，通过增删邻小区关系或者频率、扰码的调整，来进行切换区域覆盖的优化。
调整切换区域各个导频的覆盖范围是对切换区域覆盖优化的首要手段。解决方法主要以下几种：
调整工程参数
调整无线参数
优化邻区关系
优化频点
调整功率
（五）无线参数
原因分析：
小区覆盖范围，可以简单的分为前向覆盖和反向覆盖两种，另外根据无线链路的方向又可分为上行和下行。小区
覆盖范围是这4种类型中覆盖最小的一个。影响小区覆盖范围的无线资源类参数主要分为两大类：载频功率参
数和导频，同步寻呼信道，小区半径，搜索窗等参数。
解决办法：
通常情况下在处理覆盖问题时往往会调整以上参数，用来改变小区的覆盖范围。
一般覆盖，深度覆盖和精确覆盖：
一般覆盖：市区道路，小区周边，郊县，农村，山区等；
深度覆盖：小区，写字楼，宾馆，高档小区，地下室等区域；精确覆盖：市区按照用户话务量的模型进行覆盖。
4.3容量优化的方法及思路
概述：
在CDMA蜂窝通信系统的扇区中，在可容忍的相互干扰下，可同时接入基站的移动用户个数就是该扇区的容量。
CDMA系统的容量是干扰受限的，把所有的资源联合分配给同时接受服务的用户共同使用，各个用户共同使用同一
频率和时隙，每个用户的信号对其他的用户而言都是干扰，系统中多增加一个用户，系统的总干扰就会升高，相应
的系统中原来的用户的接收信噪比就会随之降低，因此，限制CDMA系统通信容量的主要原因就是系统中存在着多
址干扰。CDMA系统采用的功率控制技术，其目的就在于控制每个移动台信号的功率电平，使它们到达基站时都达
到最小所需的信噪比，既维持了高质量通信又不对占用相同信道的其他用户产生不必要的干扰，从而使系统容量
达到极限。
影响CDMA通信系统容量的主要参数是： 处理增益、Eb/No、话音负载周期、CDMA再用效率以及基站天线扇区数。
CDMA系统中全部用户共享一个频带资源，用户信号的区别只是所有的码型不同，当系统满负载时，再增
加少数用户，网络不会出现阻塞现象，而只会使话音质量下降，软容量在话务量高峰期，就可以适当降低系统的误
码性能，降低接收机的接收门限适当增加系统的用户。
CDMA是个干扰受限的系统，因此，它的软容量特性还表现在相邻小区负载的变化对小区容量的动态影响下，当
相邻小区同时通信的用户数减少时，对本小区的干扰也减少，本小区容量将增大。反之，本小区容量将减少。
CDMA网络的容量具有软容量特性
CDMA是一个自干扰系统，容量与干扰密切相关
CDMA系统的容量与覆盖息息相关
CDMA网络的容量规划是在一定话务模型下的规划
CDMA软容量：
CDMA软容量特性的另一种表现形式是小区间的软切换和呼吸性能对本小区容量的影响，呼吸性能是指各个小
区的覆盖区域大小是动态的，当相邻小区间负载一轻一重时，负载重的小区通过减少本小区的导频发射功率，使本
小区的边缘用户由于导频强度不足切换到负载轻的小区，实现了负载分担，增加了本小区的容量。
分析CDMA的软容量特性，需要引入软阻塞：
软阻塞：基站有足够的信道可用，但是由于在该基站覆盖范围内已经有很多用户，如果增加一个用户，就会
使干扰高于事先设定的门限值，这次呼叫就会被拒绝，为了获得更大的系统容量，运营商可以降低质量要求，降
低阻塞负荷，这样系统容量随着质量指标的改变而改变。
软阻塞属于一种指标阻塞，随着不同负荷和不同业务质量要求而有不同的系统容量。
如何控制干扰：
网络中干扰带来的影响：切换成功率；接入效率；掉话率；通话质量
干扰控制方法：提高功率控制精度： 提高Rake接收效率：合理的网络规划
前、反向干扰的区别：
干扰源不一样，前向干扰主要来自本扇区和邻扇区的基站，反向干扰主要来自本扇区和邻扇区的用户。
接收机底噪不同，前向干扰的底噪是移动台的底噪，反向干扰的底噪是基站的底噪。
前向干扰主要源于多径，与扇区覆盖半径，移动台距离基站位置、传播环境都有很大关系；反向干扰主要与
扇区负载有关，扇区内用户越多，反向干扰越大。
CDMA的前向和反向干扰都要考虑三部分内容：接收机底噪、本扇区内的干扰、相邻扇区的干扰。
CDMA的前向和反向干扰是不尽相同的，反向干扰可以定量分析，前向干扰由于其复杂性和不确定性，只能定性
分析。
容量与覆盖：
从覆盖和容量的平衡综合考虑，需要分析对两者同时有重要影响的可调参数的值，例如系统负荷，合理取值，
获得容量与覆盖的平衡点。
在CDMA系统中，容量的估计是基于整个网络进行的，CDMA系统是一个干扰受限系统，其链路的性能取决于接
收机在干扰信号中识别有用信号的能力。在CDMA中，建议FER保持在约1%。通过合适的Eb/Nt值来保证要求的FER。实际上，不同用户为保持一定的FER所要求的Eb/Nt不尽相同，它取决于无线传播环境和移动台的移动速度，
建议采用如下的Eb/Nt：
低速移动台，速率为5km/h时，Eb/Nt=5dB；在这种情况，衰落周期远大于移动台功率控制更新的时间，因此，快
速功控响应机制可以补偿任何衰落的影响，这归因于快速功率控制跟随快衰落的能力。
中速移动台，速率为30k/mph时，Eb/Nt=7dB；在这种情况下，高速和低速的优点都不能得到应用，因此，所要求
的Eb/Nt要高一些。
高速移动台，速率为100km/h时，Eb/Nt=6.5dB；在这种情况下，与码片长度相比，衰落周期要小，因此链路上仅
有突发错误发生，它们能够被交织和viterbi译码纠正，因此要求的Eb/Nt要小一些。
链路预算中，Eb/Nt体现在接收机灵敏度中。

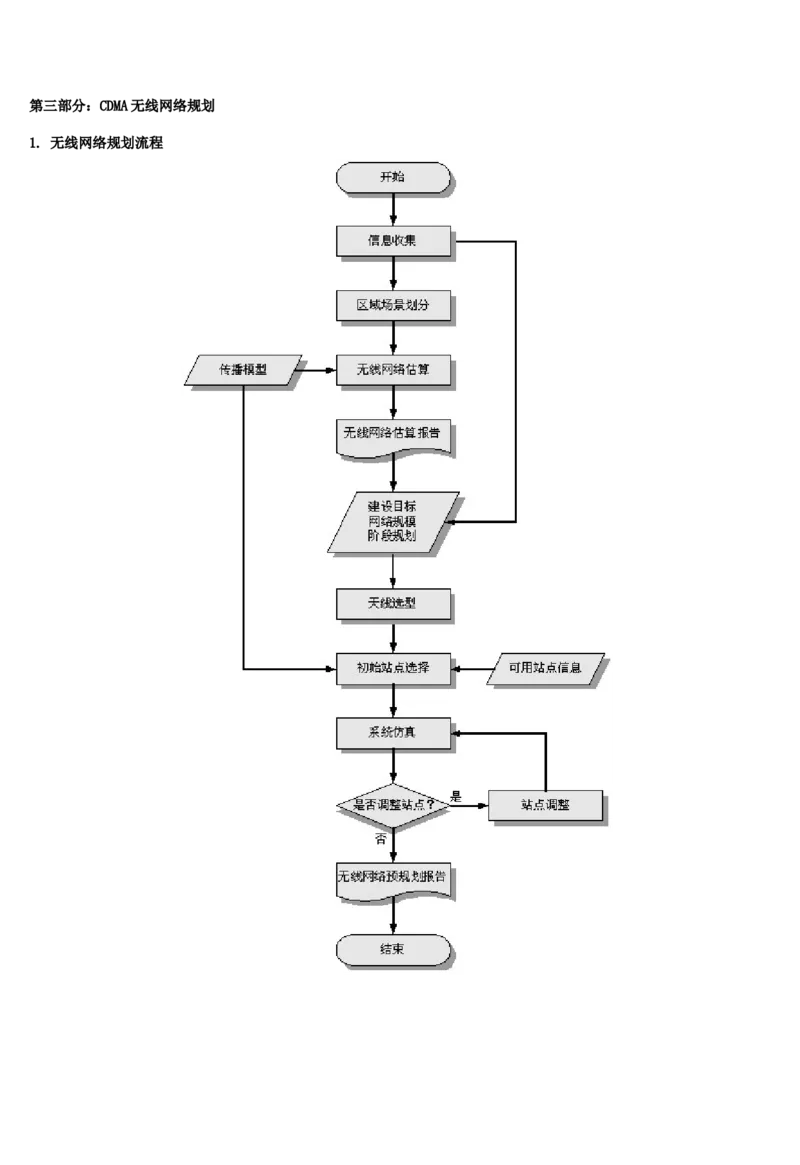

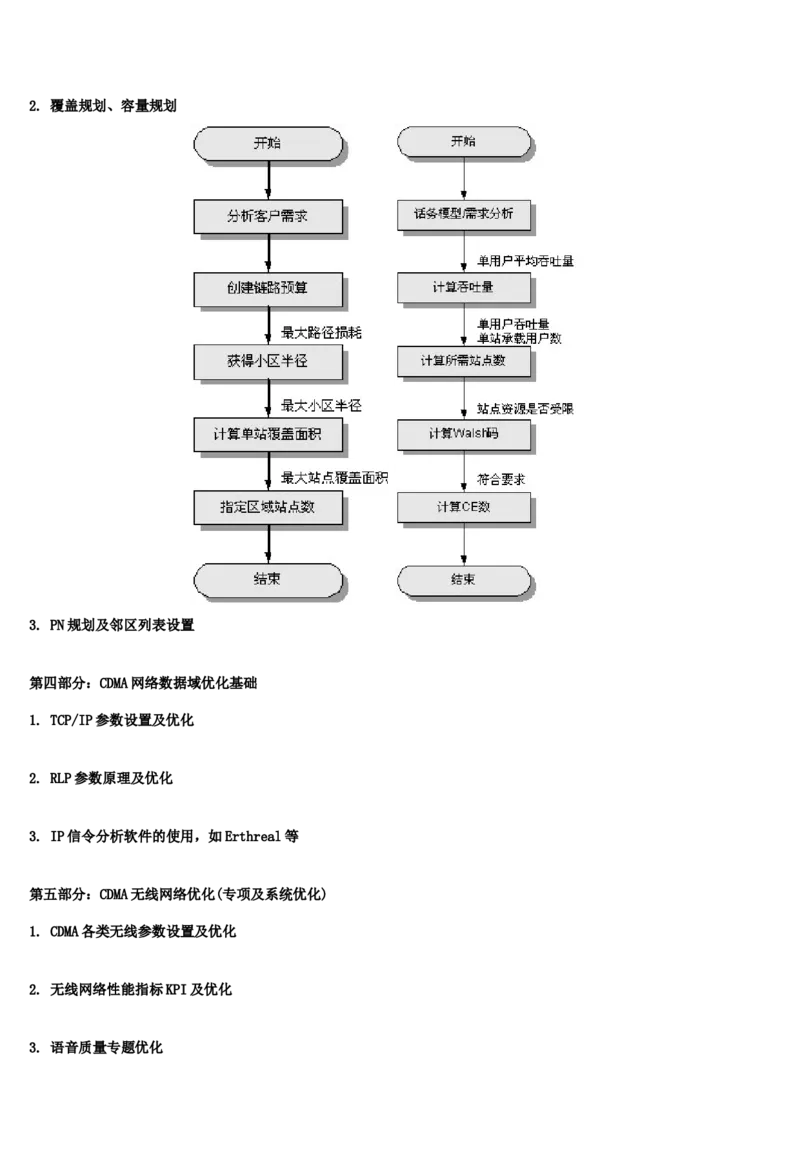

容量规划思路：
对需要规划地区按话务分布和地物地貌特点进行区域划分，如密集区、一般城区、郊区、农村等；
对各目标区域进行话务模型分析
根据不同目标区域的话务模型，确定各目标区域的单载频规划容量；
确定满足容量要求的目标区域的基站数和载频数；
比较根据容量和覆盖要求分别确定的基站数和载频数，选择数量更多的基站数和载频数，保证同时满足容量
和覆盖的要求；
对BTS进行CE（信道资源）配置；
BSC配置，包括FMR、PM、TC板的信道配置。
容量优化的目标：
随着网络内用户的不断增加，系统内不可避免的会出现话务量不均衡的现象，某些局部地区可能会频繁发生
话务拥塞。容量优化的目的就是解决网络内的话务量不均衡的问题，使得整个网络内的业务负荷保持均匀。尤其
是在一些人口密集的商业区，要考虑人口的流动特点，而在一些大型活动场所又会在某些时候出现突发的话务
量。
容量优化的措施：
进行容量优化需要对基站的话务统计数据进行仔细分析，对于即存在容量问题又存在覆盖问题的地区，可以
通过增加微蜂窝或者基站的方法来解决。
如果网络内的某个基站话务负荷很重，经常出现话务拥塞，而周围基站的话务量又相对较底，就说明明显存
在话务量不均衡的现象，这时需要进一步的查看该基站的软切换比例统计数据。如果软切换比例很高，这时就需
要解决由于软切换对系统信道资源的浪费问题，通过调整软切换参数（如提高T_ADD,提高T_DROP等）降低软切
换比例。如果软切换比例并不高，那么就需要通过调整天线的下倾角和方向角，使该基站的话务量能够分担到周
围其他的话务量较底的基站上。在调整时要特别注意兼顾对覆盖的影响，需要反复测试、调整。
解决方法：
1: 功率控制
功率控制技术是影响CDMA系统容量最关键的因素之一
在保证传输质量可接受的情况下，尽量降低发射功率，提高系统总容量。
分为上行功率控制和下行功率控制，上下行控制独立进行。上行功率控制的对象为移动台（MS），下行功率控
制的对象为基站（BTS）。
功率控制的目的：减小干扰（同频干扰），提高系统容量；省电，延长待机和通话时间；环保：减小辐射
2:功率规划
功率规划原则：
导频信道功率 ：10－20% 总功率
寻呼信道功率 ：导频－4.5dB（寻呼信道速率4800）
同步信道功率 ：导频－10dB
业务信道功率 ：剩余功率
导频功率设置原则：
建立合适的小区范围
允许接收机信道估计
能够增加小区到切换激活集 保证覆盖区内前向业务信道对功放资源的需求
以上设置是一种静态设置，而小区呼吸是一种动态的导频、业务信道功率分配调整，来适应动态的覆盖和容
量变化.
3: CDMA 1X功率控制
反向:
开环功率控制
闭环功率控制
内环功率控制：800 Hz
外环功率控制
前向:
闭环功率控制
消息报告方式：周期报告、门限报告
EIB方式：50 Hz
快速功率控制：800 Hz
4.4干扰优化的方法及思路(语音质量)
关于误帧率
FER分为前向FER和反向FER；
目标FER是可设置的参数，如果测量到的FER超过目标值，就需要分析系统性能，找出原因进
而提升通话质量；
反向FER需要提供基站日志；
（一）：前向链路FER过高原因分析
1.前向链路高FER的原因主要有：
前向业务信道太差、
如果MS的RX和Ec/Io都很高，但是前向链路FER很高，说明可能是前向业务信道太差。主要原因有：前向链路
功控的反应速度太慢、业务信道的最大增益太低、基站已经终止前向业务信道、导频污染。
业务信道的最大增益太低
业务信道的最大增益是系统可以设置的参数，如果此增益太低，系统将不会给前向业务信道分配足够的功率。
基站已经终止前向业务信道
当反向链路丢失时，基站将最终终止前向业务信道。
前向链路功控的反应速度太慢
前向功控就是基站调整分配给每个业务信道的功率，使处于不同传播环境下的各个移动台都得到足够的信号能
量。该调整范围较小，在标称功率上下浮动范围建议是3~4dB。基站通过移动台对前向链路误帧率的报告来决定
是增加发射功率还是减小发射功率。移动台的报告分为定期报告和门限报告，这两种报告可以同时存在，也可以
只要一种或两种都不用。如果导频信号很强，但分配给前向业务信道的功率不足，前向功控过程就有可能跟不上
信道的变化
导频污染错误的PN偏置规划将导致同一个区域的多个基站进入移动台的搜索窗口，不同基站的多径合并后可能产生较
高的导频Ec/Io，但业务信道传送所有呼叫，多个不同业务信道的相加导致高的FER。
2.导频信号差的主要原因
导频信号差说明已经发生了系统丢失，在这种情况下移动台的接收功率可能高也可能低。主要
原因有：切换失败、捕获失败。
切换失败：如果移动台日志上显示可以检测到强导频，则是切换失败导致高误帧率。移动台在
通话过程中经常会发生切换，如果切换失败，误帧率就会变大，随后就有可能掉话。
捕获失败：如果移动台日志上显示没有检测到强导频，则是捕获失败。导致捕获失败的主要原
因有：搜索窗太小（如果接收功率很高，激活集搜索窗SRCH-WIN-A<40chips，则说明激活集搜索窗太小不足以收
集足够的强多径）、前向干扰太大（如果接收功率很高，并且激活集搜索窗也比较大，则意味着捕获失败是由于前
向链路存在强干扰）。
覆盖问题
如果接收功率很低，同时导频的Ec/Io小，可能是移动台在通话过程中已移出系统覆盖范围，
又可分为两种情况：
移动台确实移出覆盖范围：如果POWERtraffic/POWERpilot>0.5，则是移动台确实移出覆盖范
围。
往返时延（RTD）硬切换失败：如果服务小区是系统之间的边界小区，则是往返时延（RTD）硬切
换失败。如果使用往返时延（RTD）技术来初始化硬切换，不需要检测“导频信标”。基站必须在知道移动台在边
界小区中，并且往返传播时延超过指定门限时才初始化硬切换。
导致硬切换失败的原因有三个：一是边界小区未定义，为了使用往返时延（RTD）硬切换技术，必
须在基站数据库中正确地定义边界小区。如果基站不知道移动台在边界小区中，就不会初始化硬切换。二是硬切
换参数问题，在硬切换期间，基站指定两个重要的参数值，NOM-PWR和NUM-PREAMBLE。如果这两个值设置的不正
确，硬切换可能会失败。三是没有将边界小区与其它导频隔离，如果移动台在进行软切换或更软切换，切换判决
算法将不指示进行硬切换。硬切换算法一般设计成只有当移动台在边界小区中、不处于切换状态，且传播时延超
过往返时延门限时才初始化硬切换。
若由于覆盖问题而导致高FER，可以调整的参数有：搜索窗、覆盖参数和减小前向干扰。
（二） ：反向链路高FER原因分析
当反向FER过高时，说明没有足够的反向Ec/Io，产生反向链路高FER的原因主要有：反向链路干扰太大、
反向业务信道功率不足、系统覆盖问题、切换失败。
反向链路干扰太大
如果基站的接收功率很高，并且TX-GAIN-ADJ>0，则是反向链路干扰太高，干扰源包括：其它移动通信系统、
LOS微波系统和不受控的CDMA用户单元。
反向业务信道功率不足如果移动台的接收功率很高，并且导频的Ec/Io也很高，则是反向业务信道功率不足。出现此情况的原因
有：移动台的发射机已经被关闭、反向外环功控的问题、前反向链路不平衡和基站搜索问题。
移动台的发射机已经被关闭：如果没有发射功率，则是移动台已经关闭其发射机。IS-95A标准规定，如果
移动台连续接收到12个坏帧，就将关闭其发射机。
反向外环功控的问题：如果移动台的发射功率没有达到最大，则是反向外环功控的问题。对应反向业务信
道的功率控制是基于传播环境的，如果要求移动台的功率增加太快，可能会导致外环功控跟不上，可以对外环功
控的速度加以控制。
前反向链路不平衡：如果导频信道很好，而反向业务信道很差，并且移动台的发射功率已达到最大，则可能
是前反向链路不平衡。
基站搜索问题：如果基站的业务信道的搜索窗口太小（<40chips），可能会检测不到比较强的多径。
系统覆盖问题
如果移动台的发射功率达到最大，并且导频的Ec/Io较低，则是系统覆盖问题。产生原因与前向高FER相
同。
切换失败
如果移动台的发射功率达到最大、TX-GAIN-ADJ>0，并且有强导频存在，则是切换失败。
通信系统中的常见问题及优化措施：
导频信号功率不足
路径损耗很高时会出现覆盖空洞，随着负载的增加，允许的路径损耗减少。即使无载导频测试时没有空洞，
有载测试时也可能出现覆盖空洞。优化措施：第一步将最强服务基站的发射功率以步长为2dB增加，对于比较小
的小区，发射功率余量比较小，增加发射功率可能不够；第二步可以增加天线增益或调整天线方向角，但是可能
造成其它区域的覆盖问题；第三步可以增加新的基站或直放站。
强导频数目太多或激活集太多低功率导频
不在激活集的强信号是对激活集基站信号的强干扰，另外强导频数目太多会增加移动台处于软切换的时
间。移动台处于激活集的导频数达到上限时，其中最低的一个导频在一个新的导频加入之前必须从激活集中移
出，造成移动台激活集中的导频交换，导致呼叫处理的时延。这段时间FER可能明显升高。优化措施：第一步以
2dB步长减少激活集最低功率导频的发射功率，产生一个或两个主要服务导频，但要进行测试以确保这些小区的
覆盖没有下降；第二步如果发射功率足够，主要服务区的发射功率以2dB步长增加，此时要检查邻近小区以保证
没有产生太大的干扰；第三步可以调整天线参数。
主要服务区掉话
如果一个强导频不在激活集或邻集列表中，移动台无法对它进行软切换，此时该导频成为干扰源。如果强
导频的PN在邻集列表中，但是搜索窗太小，由于传播时延没有被搜索到，移动台无法将这个强导频报告给服务
基站，因此无法对它进行软切换，此时该导频成为干扰源。优化措施：第一步检查邻集列表保证该导频在邻集列
表内，如果不在，必须调整邻集列表的长度来包括这个导频；第二步如果这个导频在邻集列表中，则必须增大搜索窗。
PN复用问题
通常在距离足够远的小区之间有PN复用，如果来自两个基站分配的PN相同，接收功率近似相同，就会出
现同信道干扰。同时如果某个PN触发了移动台发送导频强度测量消息，基站很难处理邻集，特别是移动台恰好
在两个基站之间时，基站很难确定哪个要列入。优化措施：检测PN分配，而且需要进行附加的PN规划。
前向链路话音质量不好
业务信道的信噪比是信号能量、干扰、衰落、多径、移动台速度和切换状态的函数，达到一定话音质量的信
噪比门限可能变化很大。基站的发射功率受到前向过载控制门限的限制，移动台可能不能接收到足够的功率以
维持可接受的话音质量。来自其它系统的干扰也可能是前向链路话音质量下降的原因。
反向链路话音质量不好
如果反向链路路径损耗余量比前向链路小，会出现前反向链路不平衡，可能即使移动台以最大功率发射，
仍然不能满足要求。前向链路恶化可能使反向功率控制信息变坏，使移动台朝错误的方向调整它的发射功率，同
时如果移动台在前向信道发现一连串的坏帧，会关闭发射机，直到连续收到几个好帧
寻呼或接入信道失败
寻呼信道的覆盖可能和其它信道的覆盖不匹配，导致移动台收不到寻呼信息。接入信道的性能是初始发射
功率、功率步长、每系列接入试探数和试探序列数的函数。优化措施：可以增大寻呼信道增益。对于接入信道，可
能需要增加接入试探数。
小区孤岛问题
一些基站的定时发生器可能会有硬件问题，这时移动台可以起呼，但是不能切换，称为小区孤岛问题。优化
措施：这种问题应该在路测前使用诊断工具检测。4.5天馈系统优化调整
天线调节
1
支架
抱杆（50~114mm）
3接头密封件
绝缘密封胶带，PVC绝缘胶带
GSM/CDMA
板状天线
4接地装置
主馈线（7/8“）
9室内超柔馈线
2室外馈线
6走线架 5馈线卡 8防雷保护器
基站主设备
7馈线过线窗
无线网络质量甚为重要的基站天馈系统关注不够，这样造成网络优化中基础优化与高层优化的脱节，其结
果事倍功半，使网络的性能没有得到明显改善。所谓天馈系统优化是从天馈系统调整入手来解决网络覆盖、容量
和质量方面存在的一系列问题，为无线网络优化提供新的思路和手段。例如链路预算不合理造成的无线覆盖效
果不理想、网络深层覆盖问题、频率干扰问题、越区覆盖和话务量均衡问题以及临区、网外干扰问题等，这些问题
都可以从天馈优化得到一定程度的改善和解决。
所谓天馈系统优化是从天馈系统调整入手来解决网络覆盖、容量和质量方面存在的一系列问题，为无线网
络优化提供新的思路和手段。例如链路预算不合理造成的无线覆盖效果不理想、网络深层覆盖问题、频率干扰问
题、越区覆盖和话务量均衡问题以及临区、网外干扰问题等，这些问题都可以从天馈优化得到一定程度的改善和
解决。
一、影响天馈系统性能的原因分析
天馈系统的性能指标较多，但在日常维护中两个指标容易劣化，一是天馈系统的驻波比增高，二是天线增益
下降。根据多年的实践经验，造成这两个重要指标下降的原因主要有以下几个方面。
1.天线安装不规范
天线的俯仰角和方位角与设计不符。天线俯仰角过大时，天线的主瓣将随着天线俯仰角的加大而发生不同
程度的变形，影响基站的无线覆盖效果和质量；天线俯仰角过小时，会出现越区覆盖，易造成小区间相互干扰，影
响网络质量。天线的方位角主要影响网络区域覆盖。
天线的主瓣覆盖受到阻挡会造成天线覆盖区受影响而容易产生掉话等影响网络覆盖的现象，同时还容易造
成小区间的信号干扰，影响通话质量。
2.馈线、跳线安装不规范
馈线、跳线安装中常见的问题有：一是馈线、跳线的各类接头密封不严，匹配不好，造成驻波比升高；二是馈
线的安装工艺达不到要求，如馈线有外力受损、过弯半径太小、固定不牢等。这些问题都会使馈线的驻波比升高。
3.天馈系统受潮进水
由于天线及馈线长期暴露在外，雨雪等天气可能会造成其接口处受潮，甚至在跳线和天线、馈线和跳线的接
口处聚集冷凝水，使整个天馈线系统驻波比升高，引起功率损失，使基站覆盖范围缩小。
4.天线的外罩积结尘垢较多
由于天线外罩长期处于暴露的大气中，外罩结的尘垢较多。天线表面的灰垢在大雾及雨雪天气及结冰时易受分布电容的影响，天线的驻波比有较大变化。
二、天馈系统优化的一般方法
天馈系统优化一般分前期优化和后期优化两类。前期优化是指工程建设优化，其优化的主要内容是根据区
域基站密度、覆盖效果及话务负荷的要求，选择合适的天线种类，以达到预期的网络效果。后期优化是指无线网
络维护期的优化，是本文探讨的重点。后期优化的主要内容：一是保证天馈系统处于良好的工作状态；二是对不
适合的天馈系统进行调整或更换。后期天馈系统的优化通常采用以下几个方法。
1.借助定期巡检对天馈系统优化
定期巡检就是对现网天馈系统定期检查，一般每半年进行一次。通过检查找出天馈系统已有的故障或存在
的问题，特别是天馈系统指标劣化，一般数据分析难以发现，而对网络有潜在影响的问题。针对具体的故障或问
题，及时加以修复或调整，以保证天馈系统处于良好的运行状态。
天馈系统定期巡检内容包括例行检查和测试两部分。例行检查主要有天线抱杆检查、天线检查、馈线检查
和防雷接地检查等四个项目。抱杆检查重点检查抱杆的紧固件是否生锈松动以及抱杆的垂直度等；天线的检查
主要是对防腐固定、防水、方位角及周围环境等的检查；馈线检查主要是检查馈线的接头、回水弯、防雨密封性等
防雷接地主要检查天馈线的避雷装置和接地情况。对在检查过程中发现的问题随时解决，确保天馈系统状态良
好。天馈系统的测试主要是对天馈系统的驻波比进行测试，测试结果要与原数据库对比，对差值较大的，要对天
线、馈线分别进行测试，找出问题所在进行整改，使其恢复到原匹配状态。
做好天馈系统的定期巡检，必须建立一套完整详实的基站天馈系统数据库。天馈系统数据库主要包括天线
的方位角、挂高、增益、驻波比以及馈线的驻波比、损耗等重要指标。这些数据是定期巡检判定天馈系统是否正常
的重要依据，现场测试数据通过与数据库数据的比对，就可以清楚地知道天馈系统的运行状态是否有劣化的迹
象。
2.借助DT/CQT测试对天馈系统优化
网络DT/CQT测试是无线网络质量综合评价的重要手段，是对天馈系统进行优化的直接依据。利用DT/
CQT测试对天馈系统优化属于维护型优化，主要解决天馈系统在日常使用中出现的劣化或故障等问题。借助
DT或CQT测试对天馈系统优化的关键是建立DT/CQT测试的基准数据库。一般情况下，将一期工程验收时的
DT/CQT测试结果作为基准数据库。其次是要制定DT/CQT测试作业计划。定期对网络尤其是 重点区域（如商
业区、市区、县城区、主要交通干道等）进行DT/CQT测试，并将测试结果与基准数据库比对分析，通过数据分析
判断天馈系统是否存在问题。对发现的问题及时合理优化调整天馈系统，提高无线网络的运行质量。
3.借助无线网络指标对天馈系统优化
无线网络指标随着用户发展、话务量增长以及天馈系统问题会发生劣化，影响网络质量。借助无线
网络指标分析，一方面可以发现天馈系统存在的问题，另一方面也可以对不适宜的天线及其参数进行调整，从而
使网络指标保持在一个较好的水平。无线网络指标具体包括话务掉话比、掉话率、每信道话务量、分配失败率、无
线接通率、信道干扰等。通常情况下，每月对这些指标进行一次综合分析，找出某基站的超闲/超忙小区以及最坏
小区，有针对性地提出天馈系统的优化方案并加以实施。对超忙/超闲小区，结合周边小区情况，调整天线高度及
其方位角、俯仰角均衡小区话务的办法加以解决。特殊情况下，还可以通过更换不同种类的天线加以解决。对某
些最坏小区，涉及的情况较为复杂，除对本小区的天馈系统进行细致检查外，更重要的是对周边小区的天馈系统
进行优化调整，解决越区干扰、邻频干扰等问题。有些情况下，仅仅对无线网络指标进行分析，不能定位到具体的
问题点，所以必须结合DT/CQT测试对问题做进一步的定位。
4.借助用户投诉对天馈系统优化
用户投诉是反映网络存在问题的最佳途径，也是天馈系统优化的最直接依据。认真对待每个用户投
诉，定期汇总综合分析，对用户投诉集中区域，进行重点DT/CQT测试分析，针对具体问题优化调整天馈系统，
使无线网络保持最佳的工作状态。用户投诉一般分两类：一类是老用户投诉，主要反映信号逐步变差或无信号；
另一类是新发展用户，主要是反映信号弱。两类情况对天馈系统优化采取的方案不同，前者往往是天馈系统劣化
所致，需对天馈系统进行修复优化；而后者需对天线参数或更换天线来解决。
5.天线选型优化
天线选型优化是前期优化的重点，但在后期优化中也不可缺少。在后期优化中，当原有的天线通过
调整已达不到优化要求时，必然涉及天线选型问题。我们知道，无线覆盖主要由天线的方向特性来决定的，天线的水平波束方向图决定了覆盖区域的面积，天线的垂直波束宽度及天线增益的参数决定了覆盖区内功率强度的
分布。因此，对天线选型优化就是根据不同的地形地貌、用户分布以及话务分配情况选择合适的天线。在实际工
作中，分城市繁华区、郊区、农村、铁路及公路沿线四种情况来选择。
城市繁华地区： 特点是人口密集，话务量高，低速运动，覆盖范围小，基站密集功率小。天线选型建
议：有效控制覆盖范围，在覆盖区内保证信号电平均匀，防止产生邻区及跨区同频干扰，基站均为三扇区制，天线
选型一般为水平波束65。或60。中等增益15dBi天线，采用双极化实现分集接收，最好采用连续可调电下倾天线。
郊区： 特点是人口不太密集，但有相当话务量，覆盖范围较广，基站间距较大。天线选型建议：以覆
盖为主，同时考虑减少干扰，特别是城乡接合部，基站仍以三扇区型为主，采用高增益17dBi或18dBi的单极化
天线。
农村： 特点是广覆盖，话务量少，基站间距大，基站功率大。天线选型建议：采用全向11dBi天线，
如果在基站附近有话务量要求时，可采用内置电下倾（3。、5。、7。）的全向天线。
铁路及公路沿线： 特点是沿线有覆盖要求，话务量少，此时覆盖应采用带状结构，基站采用两扇区
制较合适。天线选型建议：对两扇区结构可采用水平波束宽度为30。或65。的高增益20dBi天线，用单极化空间
分集方式。
4.6坏小区分析与处理（含TOPN小区）
一：DO连接建立成功率（连接成功率<=90%且连接请求次数>=30次）
信号不足导致的DO连接建立成功率低（覆盖差（FER>10）或者前向功率不足）
硬件问题（CHD告警，RTRA告警）
CCA告警，传输链路误针告警
高用户导致的接通率低
用户无线环境差，离基站较远
拥塞导致（CE不足）该情况较少只有高用户和边缘用户才会出现该情况。
邻区设置不够合理和邻区漏配，导频污染，干扰
参数设置（功率），如果是全网问题是PCF，PDSN，AN－AAA或者是传输问题导致
用户行为（电脑问题或者是DO卡问题）
二：业务信道掉话率高小区（掉话率>=2.5%且业务信道承载话务量（不含切换）>=1erl）
反向链路差，前向链路差或前向干扰使手机关闭发射机导致统计为误帧，反向有干扰
硬件问题（CHD告警，RTRA告警）
Abis链路故障导致统计为误帧
负载过高（高用户）
导频污染
邻区关系不合理
切换问题
干扰
接口故障：设备或人为发起A接口复位;因传输或MSC.BSC设备故障造成的A接口故障或链路断
语音或数据呼叫成功率低于门限值
三：拥塞率高小区（拥塞率>=1%且业务信道承载话务量（含切换）>=2erl）
高用户导致的拥塞，负载过高（调整控制覆盖范围，负荷均衡，扩容）
公共信道功率过高（降低公共信道功率比例）
软切换比例过高（提高软切换门限，减少软切换区域）
前向功控参数不合理（降低前向发射功率）
前向干扰（排除干扰）
设备故障（直接看告警，看是否ce链路丢失，看驻波是否高）
切换参数设置不够合理
地面链路拥塞：地面链路如A接口，Abis接口，A3接口容量不够或者故障。导致拥塞的原因：
设备故障（直接看告警，看是否ce链路丢失，看驻波是否高）
话务量极高
用户行为（覆盖差或覆盖边缘）
前向功率不足导致的拥塞
搜索窗过小导致的拥塞
干扰引起的
四：呼叫建立成功率低小区（呼叫建立成功率<=90%且业务信道承载话务量（不含切换）>=1erl）
硬件问题（CHO告警，RTRA告警）
RSSI高，或者低，驻波高于1.5
资源不足导致
Abis链路故障导致
覆盖问题
阴影效应（快慢衰落）
前反向干扰
天线接反，信号漂移，邻区漏配
五：软切换成功率低小区（软切换成功率<=90%且软切换请求次数>=20次）
无线环境差
Abis接口问题
A3/A7接口问题导致信令交互失败
系统拥塞，系统和手机定时器设置（如CCM等待手机切换完成CCM_T_WT_MS_HO_CMP等）
终端和系统配合（如不同频点配置不同切换指示消息，终端可能无法识别）
还有一些常见原因如邻区漏配，邻区优先级不合理，搜索窗设置不合理，切换参数设置不合理，导频污
染
越区覆盖导致的切换较多
天线之间的距离较近导致的覆盖重叠区域较多导致切换较多
六：RSSI异常载扇（RSSI主集>-90 或 RSSI分集>-90 或 主分集差>15）
工程质量安装问题
用户行为导致
设备工作异常问题
终端问题
参数设置问题
干扰问题
4.7邻区优化
1X：邻区优化主要是以切换次数来添加.添加很多搭桥切换次数很多,但却未加入邻区的小区.最值得注意
的就是边界小区一定要小心添加,并对照基站分布图来添加,以防有同PN的外部小区（被计算成BSC内部小区而
误加,导致大量切换失败掉话，而且，我们还能从邻区优化的层面发现一些市区内部的同PN复用距离不够导致
PN混淆等问题。
无论终端是处于待机还是业务状态，都会维护一个邻区列表。移动台会按照循环的顺序搜索邻区列表中每个导
频当前的强度，如果是超过T_ADD门限的，则加入候选集之中，并且发出PSMM给基站，启动一次切换。因此，处于
邻区之外的导频，是很难切换成功的，除非在移动台偶尔搜索剩余集时被搜索到了。邻区优化调整的原则如下：
（1） 同一基站的另外两个扇区应互配为载频邻区，同时都互相配在载频邻区列表的最前面（即优先级最高）
（2） 在性能统计中按照邻区切换次数统计选择排序，并将邻区切换次数多但未加入邻区的小区及时增加入邻
区，将切换次数很少的邻区删除。
针对以上原则我们可以做出如下调整：1、 根据性能统计按照切换次数对283基本载频进行邻区优化调整
2、 分析发现201.242载频邻区结构不够合理并存在漏配因此对201.242小区进行了相应调整
3、 因为伪导小区不承载业务我们对这伪导频小区误加邻区的数据进行了删除。
4、 完善室内覆盖小区邻区关系。
邻区列表优化中，电信对一些切换请求比例较高的，但现网却没有邻居关系的扇区进行添加；对一些相隔几
层站的，切换请求统计次数为零的扇区删除其彼此的邻区关系；对一些切换请求比例较高的但在邻区列表中优
先级靠后的扇区，重新设置优先级。另外在优化过程中没有发现因不合理的邻区关系造成One Way的告警，但存
在少量Two Way的现象、少数的单方向邻区关系，这一部分工作将在本次邻区优化方案实施后再解决（可以避免
由于调整后出现新的Two Way问题）。
DO：邻区优化主要是以切换次数来添加.添加很多搭桥切换次数很多,但却未加入邻区的小区.最值得注意
的就是边界小区一定要小心添加,并对照基站分布图来添加,以防有同PN的外部小区（被计算成BSC内部小区而
误加,导致大量切换失败掉话，而且，我们还能从邻区优化的层面发现一些市区内部的同PN复用距离不够导致
PN混淆等问题。
无论终端是处于待机还是业务状态，都会维护一个邻区列表。移动台会按照循环的顺序搜索邻区列表中每个导
频当前的强度，如果是超过T_ADD门限的，则加入候选集之中，并且发出PSMM给基站，启动一次切换。因此，处于
邻区之外的导频，是很难切换成功的，除非在移动台偶尔搜索剩余集时被搜索到了。邻区优化调整的原则如下：
（2） 同一基站的另外两个扇区应互配为载频邻区，同时都互相配在载频邻区列表的最前面（即优先级最高）
（3） 在性能统计中按照邻区切换次数统计选择排序，并将邻区切换次数多但未加入邻区的小区及时增加入
邻区，将切换次数很少的邻区删除。
【影响】
配置过多的邻区，切换时邻区搜索时间过长，影响切换速率，导致切换不及时，严重时会导致掉话，
影响用户感知；
配置过多的邻区，会导致存在一些超远邻区关系，一旦在远处发生软切换后，会导致无法与周围小
区进行切换，Ec/Io变差，FER提升，最终引起掉话，进而影响客户使用网络的感受，引发终端用户投诉。
【解决措施】
对于单边邻区，需要核查是否是伪导频邻区引起？排除伪导频邻区后，根据PSMM、Mapinfo及
Google等工具，结合现场测试，来判断单边邻区的合理性，对不合理的完善双边或进行删除等；
对于冗余邻区，根据PSMM、Mapinfo及Google等工具，结合现场测试，对无切换次数或切换较少的
邻区结合地理位置进行删除，对于超远邻区且切换次数较多的，需要通过天馈调整、功率优化等来降低切换次数，
最后根据PSMM测量来进行删除。
PN复用问题
【影响】
PN复用不合理，会造成同PN干扰，邻PN混淆的问题，影响性能指标，同时也会影响用户实际感知，
比如杂音、掉话等；
PN规划不合理，会出现较多的1-Way&2-Way邻区，导致切换紊乱，影响网络整体性能。
【解决措施】
建议不同场景进行PN分段规划，比如室内分布与室外宏站PN分段使用，避免不同场景下PN交叉
使用，影响后续的PN规划及优化；
对以上PN复用距离小于3Km、PN复用层数少于6层以及PN复用得分小于100分的载扇重新进行
规划，使PN复用更加合理；
【影响】
PN及邻区规划不合理会导致网络中出现较多的1Way或2Way问题，导致同PN或PN误判情况，从而会导致FER上
升，降低通话质量，严重时会造成掉话，影响KPI性能指标及用户感知度。
【解决措施】 合理规划PN，增大同PN复用距离，杜绝1 Way问题，减少2 Way问题；
通过RF手段，合理控制小区覆盖，在此基础上优化邻区，避免超远邻区带来的影响；
通过多轮的邻区优化，精减邻区数量，将每载扇邻区数量控制在20~25条，减少2 Way邻区，同时
加快切换判决，减少掉话，提升用户感知；
4.8参数优化
1X：参数表
小区参数－CELL节点下的CELL 系统参数－CELL节点下的SYS_PARA
结论：重点检查的参数有SID、NID、LAC、PILOT_PN、结PI论LO：T重_I点NC检查的参数有REG_ZONE（登记地区）、REG_PRD（登记周期）、
SRCH_WIN_A、SRCH_WIN_N、SRCH_WIN_R、RADIUS等9个参数（。其鉴中权的模式）、MAX_SLOT_CYCLE_INDEX（最大时隙周期指数）、
NID、LAC、PILOT_PN 、PILOT_INC参数全部按照规P范IL进OT行_R设EP置OR，T（导频强度报告指示）等5个参数。这些参数均合理。
取值都在允许范围内。
切换参数－CELL节点下的HANDOFF_PARA 、同步、寻呼－CARRIER节点下的PILOT_CH。
结论：重点检查的参数有T_ADD、T_DROP、T_COMP、T_结TD论RO：P等重点检查PILOTCH_GAIN（导频信道增益）；同步信道增益（在
参数。设置值都在允许范围内：T_ADD——默认值：26（CA导RR引IE信R号节增点下的同步信道参数中）；寻呼信道增益（在CARRIER
加门限）；T_DROP——默认值：30（导引信号去掉门限）下；T的_C寻OM呼P 信道参数中），参数设置合理。
默认值：5（有效导引信号集与候选导引信号集比较门限）；T_TDROP
——默认值：3（导引信号去掉定时器）。
接入参数－CARRIER节点下的ACCESS_PARA。 前向功率过载参数－CARRIER节点下的FWDOL_PARA。
结论：重点检查的INIT_PWR、PWR_STEP、aNUM_STEP、M结AX论_C：A参P_数SZFOL_ENABLE（过载控制使能）、FOL_PERIOD（前向功率过载
PAM_SZ、ACC_TMO等6个参数，可针对具体的接入问题控进制行周参期数）优、FOL_REPPERIOD（前向功率过载控制功率上报周期）等
化，其设置值都在允许范围内： 个，其设置值各小区都一致，如下表。
INIT_PWR——规划值：0（接入的初始功率偏置）； Name ParaValue
PWR_STEP——规划值：4（功率增量）； FOL_ENABLE
FOL_PERIOD
NUM_STEP——规划值：4（接入试探数）；
FOL_REPPERIOD
MAX_CAP_SZ——规划值：5（最大接入信道消息包长度）；
重点检查的T_SETUP、T_HO、T_PWRUP、PILOTOVERLOADRATIO、Cell
PAM_SZ——规划值：3（接入信道前缀长度）； 个参数，部分载扇的功率过载门限可以提高，部分载扇的最大过
载功率可以提高。其设置值都在允许范围内：
ACC_TMO——默认值：3，规划值：3（证实超时）。
T_SETUP——默认值：90（限制呼叫建立）；T_HO——默认值：95（限制
软切换加）；T_PWRUP——默认值：100（限制现有呼叫功率增长）；
PILOTOVERLOADRATIO——默认值：150（导频功率占最大过载功率的比
例）。Cell_PWR——现设置值参照功率规划初稿，参数合理。
关注参数和参数设置：
唯一（默认） 唯一（默认） 按需要
PILOT_PN 除，或者1扇区为NP，IL2O扇T_区IN为C 4，一般设置为3.SRCH_WIN市_A区设置为6，农村和县城设置为8
，3扇区为N＋336，特殊区域进 区设置为9，10，11，特殊区域设置为
行特殊配置。 13，对14的要进行整改。
SRCH_WIN_N 一般设置为8，10，对12要SR根CH据_W具I市N体_区R情做好的地可以设置为RAD0I，US一一般可般市区设置 128.县城或者农村为
况设置，特别是地理环境变化较以大设区置为2，山区或者地理环境变化山区或者地理环境变化大的地区设
域设置大点。 大的区域设置为10和12. 320。
REG_ZONE 按需要设置 REG_PRD唯一（默认） 唯一（默认）
MAX_SLOT_CYCLE_该IN参DE数X 设置为1，在设置0PI减LO少T_建R唯E立P一O时R（T 默认）
长，增加手机功率，设置为2时反之。
一般设置为26，对在没有T进_D行RORPF一般设置为30，对在没有T进_C行OMRPF一般设置为5
的区域，无线环境复杂区域可以的提区高域，无线环境复杂区域可以提高
一些设置为28. 一些设置为32.
T_TDROP 一般设置为3，在市区可以PI这LO样TC设H一_置G般A，I设N 置为225，对在市区站点高的
在农村优化做好以后可以从5.6站点要设置的低，对在话务较高区域
或者站点较近区域设置为 215－
间，对在农村和在扇区可以考虑设置
左右。SYNCCH_GAIN 一般设置为185，对话务较PA低GE的CH区_一G域A般I可N设置为219，对话务M较AX_低CA的P_一区SZ般域设置为3或者4，在设置为1的区域
以提高该置，提高接通率，对话务可高以区提高该置，提高接通率，对话要务对高大的接入信道消息有一定影响，特
域设置较低一些来提高容量，还区要域对设置较低一些来提高容量，别还是要高数据用户。
功控和搜索窗一起使用。 对功控和搜索窗一起使用。
INIT_PWR 一般设置为0－3，对设置PW为R_S4T或E一P者般设置为3，在特殊区NU域M_可ST以EP一把般该设置为5，设置和PWR_STEP一起设
的站点，有高话务时要对该置进置行进调行设置到6，这样要增加反置向，链对设置为6的站点会提高一定的反
整，设置减小，可以较低柱阻塞，路提上高干扰导致的接入探针概率，向对链优路干扰，对做好以后后要对该参数
接通信道成功率。 化以后的站点要对该置进行重新进行设调整为5.反之设置为4.
PAM_SZ 一般默认3（接入信道前缀AC长C_度TM）O一般设置为3. FOL_ENAB一LE般默认1
FOL_PERIOD 一般默认5 FOL_REP一PE般RI默O 认10 T_SETUP一般设置为90（限制呼叫建立），设置高
的可以更多的限制不满足条件呼叫用
户。反之增加系统容量，过载以后切换
成功率较低。
一般设置为95（限制软切T换_P加WR）U，P一该般置默认设置为100（限P制ILO现TO有VE一呼RL般叫OA设DR置AT为IO150（导频功率占最大过载
时会在限制一下用户，可以根功据率切增长）。 功率的比例）。一般在话务较低站点和
换参数一起更改。 区域可以将该置设置的低一点，降低系
统负荷，对在特别高话务站点，没有新
加站点的情况下可以提高该置，对上下
线功控明显进行设置来提高系统容量。
PWR 一般宏站设置为20W，室内分布根据情况设置为3－5W，伪导边界功率
减半个别区域可以在减少功率，可以到3W左右提高软切换成功率。对
设置高功率站点在高话务站点的情况下要对功率进行较低，用其它站
点来覆盖，还会出现前反向链路不平衡，容量增加导致高掉话等现象，
对该问题进行全网分析，进行功率调整。
DO：参数表
一． 基本参数：
参数名 中文名 数值范围 默认值 建议值
Control Channel Rate 控制信道速率 76.8Kbps或38.4kbps（MAC inde在x 链路预算采用 76.8Kbps(MAC index 2),否则用
） ;19.2Kbps 或 38.4kbps38.4kbps
76.8Kbps(MAC index 71)
Control Channel Offset 控制信道偏置 时隙
DRCLock Period DRCLock子信道周期 时隙 时隙
DRCLock Length DRCLock子信道长度 、32或64次
MultiUserPacketsEnabled 多用户数据包使能 禁用（=0）或启用（=1）
ShortsPacketsEnabledThres短h包使能门限 、2048、3072或4096比比特特 比特
Dormancy Timer 睡眠态定时器
DRCLength 、4、8时隙 BE业务 AT：Handoff Count=1时为 2时隙；
Handoff Count＞1时为8时隙；有一个或多个非
业务流AT时为8时隙
Channel Gain 信道增益 +15.5dB BE 业务 AT：Handoff Count=1 时为-1.5dB
Handoff Count＞1时为-3dB；有一个或多个非BE
AT 时 Handoff Count=1 时为-8dB；Handoff
＞1时为-6dB
DRCSupvisionTimer 监视定时器 ，即DRCSupvisionTimer在480ms后超时
DSCLength 时隙 时隙 时隙
Channel Gain 信道增益 -15.5dB
ACKChannelGain 信道增益 +6 dB Handoff Count=1时为3 dB；Handoff Count＞
二． 接入参数：
参数名 中文名 数值范围 默认值 建议值
ProbeNumStep 最低接入探针数 次探测 次探测
ProbeSequenceMax 最大接入序列 个序列 个序列 个序列
AccessCycleDuration 接入探针周期 时隙 时隙
PreambleLength 接入探针前缀帧长
PreambleLength时隙 接入探针前缀时隙数 时隙
ProbeBackoff 接入探针滞后时间 接入信道周期持续时间
ProbeSequenceBackoff 接入序列滞后时间 接入信道周期持续时间SectorAccessMaxRate 接入信道最大速率 9.6Kbps、19.2 Kbps、38.4 Kbps Kbps
TerminalAccessRateMax 接入探针最大速率 9.6Kbps、19.2 Kbps、38.4 Kbps9.6Kbps Kbps
CapsuleLengthMax 接入信道最大包长 帧
Apersistence 即持续性概率为0.84
DateOffset9K6 至+1.75dB
DateOffsetNom 至+3.5dB
ApersistenceOverride 0xff:AccessParameters 消 息 中 对 应 的
Apersistence字段中的概率数值；0x3f:
续性概率；
三． 切换参数：
参数名 中文名 数值范围 默认值 建议值
Detection Threasho同ld频 导频检测门限 -31.5dB
T-ADD(IS-95 or 1X)-10 （ IS-95 or
Channl(Pilot-add)
Power as a fraction of IS-95 or
loaded power）-Load offset
Drop Threashold Same Ch同an频nl导(P频il最ot低- 可用门限 -31.5dB
T-Drop(IS-95 or 1X)-10 （IS-95 or
Power as a fraction of IS-95 or
loaded power）-Load offset
Active Set Versus Candidate Se同t 频Co导mp频ar比io较n 差值 +15.5dB dB dB
Threashold Same Channl(PilotCompare)
Timer Value Same Cha同nn频el导(P频il去ot掉- 定时器长度 EVDO白皮书
droptimer)
SOFT-SLOPE Same Channel(dB) 截止斜线率 0-7.875
Intercept for Same Channl(向dB激) 活集添加导频的截距 15.5
Intercept for Same Channl从(d激B)活集去掉导频的截距 15.5
Search Window Size for Activ激e/活Ca集nd或id候at选e 集搜索窗口大小EVDO白皮书 Chips Chips；80 Chips（有中继器时）
Set(PN Chips)
Neighbor Search Window Size 相邻集搜索窗大小 EVDO白皮书 Chips Chips
Search Window Size for Remain剩in余g 集S搜et索(P窗N 大小 EVDO白皮书 Chips Chips
Chips)
Handoff Delay Required 软切换时延 时隙 时隙 时隙
四． 功控参数：
参数名 中文名 数值范围 默认值 建议值
Loop Power Adjustment 开环功率控制 -255
Initial Probe Power Correction初 F始ac传to输r 开环功率控制校正因子 +15dB
Increment Step 连续探测功率增量 7.5dB
Reverse Target Frame Eorr Rate反向目标无帧率 0.5-0.9（步长0.5）；10-20（步长
Initial Power Control Thre反sh向ol外d 环控制的初始功控门限 至-112（-25至-14dB） -21dB）
Reverse Outer Loop
Maximum Power Control Thre反sh向ol外d 环功控的最大功控门限 至-104（-22.5至-13dB） -152(-19dB)
Reverse Outer Loop
Minimum Power Control Thre反sh向ol外d 环功控的最小功控门限 至-132 -176(-22dB)
Reverse Outer Loop
Maximum Power Control Thre无sh数ol据d 传送状态（非Dormant状态）反至向-外11环2（-22.5至-14dB） -21dB）
Revese Outer Loop is in No Dat功a 控St的at最e 大功控门限
Up Of the Power Control反 向Th外re环sh控ol制d 在Normal State状25态6-下76的8（上0调.25-0.75dB） 0.49dB）
Revese Outer Loop is in Normal State
Down Of the Power Contro反l 向Th外re环sh控ol制d 在Data Start State(数据0（开-始0.05至0dB） -0.005 dB）
Revese Outer Loop is in 传D送at状a 态St)a状rt态 下的下调幅度
五、准入与负载控制参数：
参数名 中文名 数值范围 默认值 建议值
FRABFilterTC 滤波反向激活比特滤波时间25常6、数384、512时隙 时隙 时隙
QRABFilterTC 快速反向激活比特滤波时时间隙常数
RABThreshold 反向负载功控门限 3-10dB 5.75dB
Revese Link Silence反 D向ur链at路io不n 允许发射的静默时长 26.67ms）
Revese Link Silence反 P向er链io路d 静默起始时刻 ，即对应的 Silence Period218.4s
RABLength 反向激活比特长度 、32、64时隙 时隙
RABOffset 反向激活比特偏移
(RABLength/8)时隙
MergeThreshold 合并门限 256、512、1024、2048….无限5大12octets 512octets
PayloadThres 有效负荷门限 1024、1536……无限大 1024octets 1024octets
要求掌握的EVDO知识：
确保基站传输资源充足，尽量做到每个DO载扇一条E1；对于3扇区单载频语音加单载频EVDO，建议至
少4条E1。
如果不同小区间的搜索窗设置不一致，在路测的时候会引起连接中断，造成前向速率下降为0。因为根
据协议规定，在搜索窗发生改变的时候，需要通过重协商来进行更新，进行重协商后会关闭连接，对前向速率影响
很大。统一将SEARCHWINDOWACTIVE、SEARCHWINDOWNB、SEARCHWINDOWREM修改成默认值8，10，10。
DSCLength、DSCChannelGain、ACKChannelGain、ATAccessRateMax四个参数为BSC的EVDO控制参数，
SectorAccessMaxRate为BTS的EVDO控制参数。
参数 现网值 调整值
DSCLength 8 32
18，18，18，18 0，0，0，0
DSCChannelGain （软切换腿数目为1,2,3） （软切换腿数目为1,2,3）
ACKChannelGain 3，3，3，3（软切换腿数目为1）6，6，6，6（软切换腿数目为1）
ATAccessRateMax 2 0
SectorAccessMaxRate 2 0
4.9投诉分析及处理
投诉处理是在CDMA优化中不可缺少的部分和DT，CQT测试，KPI一起来反映网络问题的指标之一，对该问
题作出投诉处理方法和流程。
（一） 投诉信息的采集
原始投诉数据的采集是投诉处理的基础和条件。我们接到的投诉一般比较重要和要求时间内要完成，但我
们要真正的对该问题有一定的了解，我们必须对：用户的基本信息，投诉问题类型，具体的投诉描述，具体的投诉
地点，投诉问题的时间和频率，使用手机或终端类型，主备叫号码，其它一些信息等。对上述的问题以外我们还对
这些投诉和常常出现问题的区域进行话务跟踪，话务统计，硬件排查，信令跟踪，现场测试等办法解决。
（二） 投诉处理流程
在实际的处理中采用如下的流程处理：
（三） 投诉现象分类
我们对投诉的现象进行归类，大致可以分为以下类型：用户终端问题，信号差，信号不稳定，通话断续，通话
有杂音，有信号无法拨叫，通话有回音，有信号提示不在服务区，单通等现象。用户终端的问题可以现场和到营业厅进行检测进行解决；无覆盖的地点和区域看是不是掉站，不是则新建
基站进行覆盖；信号差，信号不稳定和通话断续可能是由于弱覆盖和无主覆盖小区引起，可以通过RF优化和参
数进行解决；通话有杂音，有信号无法拨叫，通话有回音，有信号提示不在服务区，单通等要根据实际的问题进行
实际的问题分析，后台KPI提取和分析，现场测试来解决该类型的问题。
（四） 投诉处理的常用方法
用户投诉一般是比较紧迫的，要求时间解决该问题，我们接到用户投诉以后，要更快的对投诉的问题进行定
位，排查故障，实施优化调整，保证网络的正常运行，提高用户的满意度。下面是投诉处理的常用办法：
1：话务跟踪分析
话务跟踪分析是处理投诉的常用办法，可以快速的定位问题的原因。在处理大量用户的投诉和有针对性问
题的处理时话务跟踪和统计可以提供全面和详实的信息，可以在话务统计上分析网络问题，对点及面，点面结合
的办法进行网络问题的准确分析。
用户投诉的问题，例如掉话，未接通，语音质量等问题，一旦频繁的出现在某个区域，在话务统计上有明显的
表现，该KPI指标有明显的变化。比如我们要对掉话进行统计：无线掉话率，拥塞率，话务掉话比，误针率等；接
通率进行统计：无线掉话率，接通率，拥塞率，误针率等进行分析解决。
可以提高一下软件进行话务统计和处理，对问题具体的理解，例如话务量增加大导致的拥塞，突发硬件问题
引起的大量呼叫失败和掉话，外部干扰和越区覆盖引起的干扰等等。这些问题都是一些个别的问题，对在解决个
别问题的时候则要上升到解决全网和局部问题，通过对这些数据的问题来发现和解决个别问题或者有规律的问
题，为以后解决类似问题快速的定位和提出切实可行的优化方案。
2:硬件故障排查
通过对话务统计上和投诉时间上一致，发现该站区域的多项指标突然恶化，在之前合作之后指标正常，该问
题很可能是硬件失败瞬间故障有关。
需要监控站点状态，看是否有告警记录，有告警记录给维护组沟通，必须对投诉较多和投诉问题频繁程度大
的站点进行检测，排除有硬件问题导致的投诉，提高语音质量。
从话务统计数据上发现一些指标异常而务明显的硬件告警，例如接通率低，掉话高可以查看话务统计，看掉
话和接通是不是在某个载频上，那就可以判断该载频的问题。
3：现场测试分析
(1)、测试时需要记录的数据，在问题点采集当前手机采集到的网络指标：RX，TX，EC/IO,TX-ADJ,FER,BEST
C/I,SINR,DRC,F-FTP等。
(2)、出现掉话问题的时候要记录掉话的地点、时间、小区名、扰码等信息（如果当时可以看出到底是什么原
因，可以也记录下来）；
(3)、测试前需向后台系统工程师了解所测试范围各基站是否正常。如果基站有问题，要问清原因，记录下来
方可开始测试。
(4)、另外在现场测试发现3G信号较好时，可能不能重现问题，需要结合RNC来尽量多的记录各种信息以及根
据投诉的时间，查看MS或者投诉地点对应基站的告警，看这些告警是否会产生相应的掉话，如果存在这个告警，试
着消除和解决这个告警。对于一些特别的地点，到现场拨测都不可能，那么需要通过用户的手机号码来获取IMSI，
然后在信令启动呼叫跟踪，以便进一步定位问题。
5. CDMA专题优化方法及思路
接入专题优化
切换专题优化
功控专题优化
掉话专题优化 数据业务专题优化
6. 直放站、室内分布系统的优化
直放站、室内分布系统的原理
直放站、室内分布系统的优化方法
第二节：中级网优工程师考试难度
中级网优工程师考试难度偏难，知识点范围广。原理部分要求掌握空中接口流程及DO数据业务流程的详细过程；掌
握接入、切换、功控的深入原理。同时要求至少掌握一种厂家BSS设备的操作维护。在网络优化技术方面，要求具备
日常优化的基础，掌握日常优化的方法、同时对专题优化有初步了解。
第一节：高级优化工程师考试知识点
高级网优工程师（专项及系统优化工程师）除应具备初级、中级网优工程师具备的知识点之外还应具备：
第一部分：CDMA技术原理
1. CDMA空中接口协议的深层次原理
掌握Um接口、Abis接口、A接口协议结构及功能，能够对以上接口进行信令跟踪及信令分析 CDMA各类业务流程详细过程，包括呼叫流程、补充业务流程、短消息流程、移动性管理流程等
CDMA详细接入算法、切换算法、功率控制算法
2. CDMA 2000 1X EV-DO RelA技术原理
1XEV-DO RelA前、反向信道
1XEV-DO RelA空中接口关键技术（前向时分复用、前向自适应调制和编码技术、前向HARQ、前向快速扇
区选择和虚拟切换、前向链路调度算法等）
CDMA2000 1XEV-DO RelA各类数据业务流程(如：呼叫整体流程、会话建立、连接建立、连接释放、会话
释放、配置协商、虚拟软切换等流程)，能够进行信令跟踪及分析
第二部分：CDMA无线设备(要求至少掌握一种厂家设备)
1. CDMA BSS 设备硬件结构
2. CDMA BSS设备网优参数配置及优化
3. CDMA网管性能统计数据分析第三部分：CDMA无线网络规划
1. 无线网络规划流程2. 覆盖规划、容量规划
3. PN规划及邻区列表设置
第四部分：CDMA网络数据域优化基础
1. TCP/IP参数设置及优化
2. RLP参数原理及优化
3. IP信令分析软件的使用，如Erthreal等
第五部分：CDMA无线网络优化(专项及系统优化)
1. CDMA各类无线参数设置及优化
2. 无线网络性能指标KPI及优化
3. 语音质量专题优化4. EVDO网络数据业务专项优化
5. 大型室内系统优化
（一）总体思路
1.室内分布系统的功能
室内分布系统是无线网络的重要组成部分，主要功能有两方面：
1）增强室内信号的覆盖。由于室内特殊的无线传播环境，室外基站信号到达室内后可能出现损耗大、导频杂乱等
问题，用户使用感受较差，需布设分布系统改善室内信号覆盖；
2）吸收室内话务。随着移动通信业务的发展，室内通信越发重要。一般室内用户集中，话务量高，尤其是语音、数
据业务集中突发，需布设室内分布系统吸收室内话务。
2.室内分布系统优化的内容
室内分布系统主要由分布系统、信源两部分组成。分布系统由馈线、合路器、耦合器、功分器、馈线、接头天线、
干线放大器等器件组成，信源的类型主要有直放站、分布式基站、宏基站、微基站等。室内分布系统的优化包括以
下方面：
1）室内分布系统的选择
原则：优先使用无源分布系统，谨慎在分布系统内引入干线放大器 。
2）室内分布系统信源的优化
信源选择原则：大面积室内覆盖优先选用RRU、宏基站；电梯、地下室等较封闭性区域
覆盖考虑经济性可以选用直放站。
直放站优化：包括话务量优化、功率容量优化、施主基站反向噪声优化、直放站自激优
化、搜索窗与邻区参数优化等。
RRU优化：包括RRU信道容量、功率容量不足的优化、室内频点的配置、RRU安装位置的选择、小区域大量
异PN RRU使用中问题的解决等。3）无源器件的优化
根据无源器件的技术标准选择合格的器件，根据分布系统的设计要求选择正确的无源器件型号，在链路预算时根据器件插损、路径损耗正确估算室内覆盖范围 。
4）室内信号覆盖优化
总体原则：在新建、改造分布系统前要根据室内分布系统开通前室内信号情况、业务发展需求正确设计边缘
场强，通过链路预算、模拟测试设计天线口输出功率、天线密度。设计
边缘场强时要控制低层室内信号的泄露，避免高层导频污染。
5）CDMA与PHS分布系统合路的优化
由于频段不同在天线布放密度、路径损耗等都不相同，在优化中要避免低层室内信号泄露，支路末端无C网
功率输出。合路时应注意正确选用宽频无源器件，合路端尽量放在PHS
干线放大器之后。
6）分布系统引入EVDO后的优化
由于EVDO的特性，原有直放站可能出现功率预留不足的问题。原则上在增加1个EVDO载波后，直放站、
干放至少需要预留6dB功率余量。可以先降低直放站增益，如果降低增益后影响覆盖建议替换成RUU等大功率
设备，或增加干放等有源设备。
7）高层导频污染优化
室内高层导频污染应以调整室外导致导频污染的基站为主，以抑制室外导频污染信号、
增强室内信号为原则，室分系统信号不能形成主导频且通过室外宏站调整仍不能解决问题，
则需要对现有室内分布系统进行整改，如果再调整室外宏站信号和完成室内分布系统整改后
依然无法有效解决问题，则建议采取室内采用专用频点结合伪导频方式来解决。
3.室内分布系统优化流程
室内分布系统的优化整改工作流程大体可以分为以下几个步骤：
第一步：数据采集
数据采集的主要工作内容是采集反映系统性能和质量状况的各种数据，主要包括：网管
数据、现场测试数据、用户投诉和业务需求分析等 。
第二步：数据分析
针对收集到的各类数据进行综合分析，初步确定问题；
第三步：问题定位
对数据分析出的问题进行最终定位，需要进行现场反复测试勘察。
第四步：制定优化方案这一步的工作主要是根据分析结果，结合现网的运行和工程情况、业务需求制定出适宜
的优化方案。
第五步：优化方案实施和评估
在完成了前四步之后，就需要对制定的优化方案进行具体实施。优化完毕之后，需要进行优化的验收，系统
优化要达到整治的目标。
以上过程是一个不断循环反复的过程，在优化方案实施之后，需要重新进行数据采集和分析以验证优化实
施的有效性，对于未能解决的问题或由于调整不当带来的新问题需要重新优化调整，直到问题解决。在问题得到
解决后，应及时建立优化文档并进行相应的数据更新后，整治结束 。
4. 室内分布系统的选择
室内分布系统按其构成可以分为：无源分布系统，有源分布系统，泄漏电缆分布系统三
种类型。
1）无源分布系统
无源分布系统是由功分器、耦合器、馈线、天线等无源器件组成。具有故障率低、可靠性高、维护量小等特点，
但是信号在传输过程中产生的损耗无法得到补偿。
目前大功率RRU广泛使用，配合无源分布系统适用于大部分场景，建议在满足覆盖要求的前提下，尽量采
用无源分布系统。
2）有源分布系统
有源分布系统是在无源分布系统中引入有源干线放大器设备，从而有效补偿信号在传输过程中的损耗，延伸
覆盖范围，缺点是引入了额外的噪声。有源分布系统要尽量控制使用，在部分由于馈线较长导致损耗较大或楼层
覆盖面积较大时可以考虑使用。干放的使用应设置在支路，避免在主干路由上使用干放；严禁干放串联使用 。
3）泄露电缆分布系统
泄露电缆分布系统是一种特殊的无源分布系统，它将无线信号通过泄漏电缆传输，并将信号泄漏到所需覆盖
区域。泄漏电缆其外导体的一系列开口就是一系列的缝隙天线。它适用于公路隧道、铁路隧道、过江隧道、地下长
廊等覆盖。由于漏缆没有增益，建议使用时配合RRU/基站等大功率信源。
（二） 室内分布系统信源的优化
1. 信源的选择
室内分布信源大致可以分为直放站、微基站、宏基站、RRU，直放站又可以细分为无线直放站（同频/移频）、
光纤直放站。
微基站、宏基站、RRU直接使用基带信号，在性能上大致相同。RRU容量接近宏基站，体积接近直放站，安
装方便。目前江苏的主设备厂家中兴、华为都有RRU产品，基本可以替代微基站、宏基站信源，下面主要分析
RRU与直放站的优缺点。
1）功率容量比较
无线直放站：射频耦合施主基站信号放大后重发。功率通常有0.5W、2W、5W、10W，
增益通常为60dB-95dB。
光纤直放站：通过大功率耦合器直接耦合施主基站信号，经近端机光电转换后由光纤传输至远端机，再
进行放大后重发。功率通常有2W、5W、10W、20W，增益通常为70dB-80dB。
RRU：功率通常为20W/载波。
不同信源功率覆盖能力如下：
信源功率（平均每载波） 理想覆盖面积（平米，不考虑干放功率）
～1.5万
万
万
万
2）优缺点比较
. RRU相比直放站的优势：
直放站的问题 优势
为了减少上行干扰降低上行增益，造成前反向不平前衡反，向影链响路覆增益完全相同，保证了前反向覆盖一致；
盖。直放站的导频功率比例和施主站一致 导频功率比例可以根据具体室内覆盖特点调整
引入噪声 引入额外的噪声影响施主扇区反向容量 直接使用基带信号不会引入额外的噪声光传输问题传统光纤直放站1dB光损带来3dB电损 传输损耗很小，而且可以动态调整时延，不需要繁琐
的搜索窗调整，可以拉得更远。
无线直放站由于收发隔离度不够可能产生自激 不会产生自激
功率容量 传统大功率直放站最大输出20w,大型场景覆盖必须目使前用最有大源输分出功率60w,可以直接配合无源分布系
布系统，或多台远端机级联，引入额外噪声 统，多RRU级联不会引入额外噪声
信道容量 只进行信号放大，不能扩展容量 可以增加容量
功率回退 由于功放线性度不够，在载波达到三个非连续时，不各能载达波到完额全定独立调节，不会引起功率回退
输出，应用时必须进行功率回退
输出饱和后，ALC起控，DO会挤占1X信号，导致总1X功导率频允信许号的情况下，可以在指定载波上以更大的
波动，影响覆盖，并使手机功率控制性能下降 功率发射
. RRU的缺点：
没有小功率设备，必须纤芯资源，在覆盖范围较小，比如电梯地下室时应用不够灵活 。
目前版本不支持多RRU同PN（扇区），在邻区配置、PN规划时带来很多问题。. 由于RRU目前按载扇
收费，价格较贵。
3）综合以上分析建议信源选择遵循以下原则：
中大规模分布系统尽量采用宏基站、RRU做为信源，原来采用直放站加有源分布系统建议有条件的替
换为RRU加无源分布系统。
宏基站所在楼宇内的小型分布系统，比如电梯、地下室可以直接耦合宏基站信号做为信源 。
小型室内分布系统，比如电梯、地下室、网吧、茶社等可以使用直放站做信源，尽量采用光纤直放站，不
具备光纤条件下谨慎使用无线直放站。
2. 直放站的优化
1）直放站与基站的话务量优化
为避免室外基站过载，建议室外小区平均每载波忙时下行负荷不超过60％，如果话务量过高需要进行话务
量优化，话务量优化有两种方式：一是RRU、微基站替代直放站，二是施主基站转移 。
RRU、微基站替代直放站可以增加网络容量、提升话务吸收能力，同时提高系统稳定性。
施主基站转移指的是直放站的施主小区更换为邻近的话务量较低的小区，以平衡话务量，提高系统效率 。
2）直放站功率容量的优化
施主基站在扩容载波、增加EVDO载波后，直放站功率容量可能出现功率预留量不足触
发ALC，覆盖范围收缩。解决手段一是增加干放等有源设备，二是替换为大功率RRU。建议采用第二种方式。
3）对施主基站反向噪声的影响
直放站是一个有源的双向放大设备，在放大有用的信号同时，必然也会引入一定的噪声，作为一个有源设备，
直放站即使在中继任何有用信号也会发射噪声信号，相当于一个带内干扰源，直放站噪声对系统的影响主要集
中在上行链路，干扰施主扇区，导致容量下降，手机发射功率提高。建议直放站上行增益的设置要小于路径损耗，
这样可以相对减少对施主扇区的干扰。一般情况要求单个光纤直放站引入的噪声不得使施主基站底噪升高超过
1.5dB，单个无线直放站引入的噪声不得使施主基站底噪升高超过3dB。
4）前反向链路不平衡导致的手机发射功率高接入失败
前面提到了直放站对施主扇区的影响，直放站厂家在设置反向增益时为避免上行链路对
基站的干扰而使下行增益比上行增益高10dB以上，这样破坏了CDMA开环功率控制，造成手机发射功率增高。
在上下行路径损耗相差差10dB的情况下，根据原来开环功率控制算出的首个接入探针功率比实际需要的小了
10dB，如果探针功率增加步进为2dB的话，前五个探针都有可能收不到导致接入失败率。一般建议前反向增益
差不能超过10dB，要求手机TxGainAdj.<5dB。
5）直放站自激
直放站自激主要由无线直放站产生，发生自激后，不但使直放站处于瘫痪状态，而且会
造成施主基站的拥塞，严重时会使影响范围内所有基站业务瘫痪，因此建议尽量避免在城区
采用无线直放站。
要消除直放站的自激，在选用高质量的直放站的同时,要求天线的隔离度比增益大10~15dB。直放站自激可以
通过降低直放站增益，增加接收天线、重发天线隔离度，调整天
线安装位置和方位等方法加以解决。
6）搜索窗口设置不当导致直放站覆盖区通话异常系统设置的搜索窗口主要有4个：对于基站接收机来说有接入信道搜索窗口和反向业务信道多径搜索窗口；
对于移动台来说有激活集搜索窗口和邻区集搜索窗口。引入直放站后基站的搜索窗口参数设置偏小，可能导致
接入困难、切换失败，需要通过计算码片时延正确设置搜索窗大小 。
由于光纤的时延比较严重，如果光纤太长在增大搜索窗的同时可能会产生假pn，而假pn不能被手机解调，就
会被视为干扰存在。同时增大搜索窗，会使手机扫描导频的周期延长，切换速度变慢。建议在使用光纤直放站做
信源时，一般情况下光纤长度不能超过15Km，光纤损耗不能超过7.5 dB。
7）邻区漏配导致室内外切换失败
通过性能指标统计分析（后台指标中切换失败较多，掉话较多等现象），现场CQT（两个频点自己不进行切换，
强导频接入不了激活集导致掉话和高FER等现象），扫频测试补配邻区 。
3. RRU的优化
1）RRU信道容量、功率容量不足
RRU信道容量不足：如果WALSH码信道不足扩容载波；如果CE不足扩容信道板。功率容量不足：一
是增加干放；二是增加RRU数量。
2）覆盖不足、室内信号泄露
解决方法：调整RRU输出功率，控制覆盖范围。
3）小区域大量异PN RRU使用存在的问题
小区域大量使用异PN的RRU，带来邻区易漏配等问题。在厂家推出同PN（扇区）RRU版本后原则上
同一区域内CE、WALSH码满足容量需求的情况下尽量使用同PN RRU。
4）邻区漏配导致室内外切换失败
解决方法：通过性能指标统计分析，现场CQT，扫频测试补做邻区。
5）室内频点的优化
RRU相当于基站的一个扇区，载波可以单独配置，在使用时大致分为三种场景 ：
室外单、双载波区域：室内与室外频点配置一致。优点：传统组网方式，室内外同频软切换，实现简单；
缺点：室内话务量较低时，多载波区域浪费载扇资源增加成本 。
室外三载波以上区域：室内频点比室外少。优点：节约载扇成本，室内到室外采用同频软切换；缺点：室
外到室内需要伪导频引导。
重要高层楼宇，通过其它手段无法解决高层导频污染的楼宇：室内与室外异频的方式。优点：避免导频
污染；缺点：做好室内外切换实施难度较大 。
4）RRU安装位置的优化
由于RRU一般配合无源分布系统，原则上RRU安装位置要以减少路径损耗为目的。
RRU的安装位置尽可能放在分布系统主干的中间。
RRU的安装位置尽可能靠近分布系统覆盖范围较大的支路。
（三）无源器件的优化
1.室内分布系统无源器件的技术标准
室内分布系统建设应选取符合以下标准的器件，并按照各种器件的插损值计算链路传播
衰耗。
1）功分器
功分器起功率分配作用，是把一路射频功率按一定比例分成N路的射频器件。室内分布系统中常用的有二功
分器、三功分器、四功分器 。
2）耦合器
耦合器是一种具有定向传输特性的三端口射频元件，它是由耦合装置联系在一起的两对传输线组成。
3）多频合路器
合路器是把两路频率不同的射频信号合并在一条传输线上传播的射频器件。
4）天线
室内天线用于发射和接收射频信号。
5）馈线
6）馈线连接器
2.无源器件的优化手段1）分布系统主干馈线尽量采用7/8英寸馈线，减小馈线损耗。
2）正确选择耦合器、功分器型号，调整分布系统的功率分配，适应覆盖需 求。
3）在与PHS分布系统合路时一定要采用宽频无源器件，否则C网信号衰耗很大。
4）在与PHS、GSM合路时要保证合路器隔离度，建议G/C合路隔离度大于60dB；P/C合
路隔离度大于80dB。
（四） 室内信号覆盖优化
1.链路预算方法
在进行链路预算时，首先是链路模型的选择，室内传播模型主要有以下5种：衰减因子模型、Motley经验公式、
对数距离路径损耗模型、Ericsson多重断点模型及射线跟踪模型。 在选择传播模型时需要注意传播模型的适用
范围和各参数意义，目前用的最多的是室内衰减因子模型，计算公式如式下 ：
PL(d)=PL(d0)+20lgd/d0 +βd+C
其中：PL(d)为路径d总损耗； PL(d0)：路径1米时的自由空间损耗，800MHz 时
PL(d0)=32.45+20lg0.001+20lg800=30.51dB； β：距离损耗因子，要由模拟测试求得，一般范围为：0~2dB/m； d：距
离m； C：隔墙损耗dB；
800MHzCDMA穿透损耗经验值：
隔墙阻挡：5～20dB ；楼层阻挡：＞20dB ；厚玻璃： 6～10dB
电梯的穿透损耗： 30dB左右
对于CDMA室内分布系统，CDMA1X一般采用导频信号强度和主导频Ec/Io衡量网络覆盖
情况,EVDO采用接收信号强度，C/I衡量网络覆盖情况。CDMA1X采用导频功率进行链路预算，
一般情况下导频功率约为总功率的10%，EVDO由于前向一直全功率发射，采用发射总功率进行链路预算。边缘
覆盖场强的设计需要综合考虑业务类型、覆盖需求和无线环境。无线环境越复杂，干扰越严重，边缘场强要求越
高，比如高层导频污染区域边缘场强要较高；低层无线环境相对简单，为了减少泄露，对室外的干扰，边缘场强要
求较低。一般情况下，数据业务覆盖范围比语音业务覆盖范围要小，为保证高速数据业务的覆盖，需要更高的信
噪比，因此还需要结合业务需求和无线情况决定边缘场强的设计。
2. 建议覆盖指标
实际中建设室内分布系统主要有两种原因：其一是由于建筑损耗，接收电平不能满足覆盖要求，其二是由于
室内没有强导频，干扰严重。在解决第二种原因时需要根据开通前室内信号测试情况，以满足Ec/Io、C/I指标为
标准制定边缘场强。尤其是楼宇高层，很多高层导频污染是由于分布系统设计时边缘场强估算不足导致的，在新
建、整改时要加以注意。对于室外信号能满足室内覆盖要求的情况，可以适当降低边缘场强标准，或者针对弱覆
盖区域做部分覆盖，特别是楼宇低层，以减少对室外的干扰 。
覆盖指标要求：
1）CDMA1X
标准层、群楼：目标覆盖区域内95％以上位置，1X载波前向接收电平强度应大于－85dBm，主导频信号Ec/Io
应大于－10dB（下行负荷50%）或Ec/Io应大于－7dB（下行业务信道空载），反向手机发射功率应小于5dBm。
电梯、地下室：目标覆盖区域内95％以上位置，1X载波前向接收电平强度应大于－90dBm，主导频信号Ec/Io
应大于－9dB（下行负荷50%）或Ec/Io应大于－6dB（下行业务信道空载），反向手机发射功率应小于10dBm。
室内覆盖设计范围内，导频污染区域应小于5％(导频污染区域定义为进入激活集导频个数为3个以上且没
有主导频)。
室内基站泄漏至室外10米处的信号强度应不高于－90dBm
2）EVDO
标准层、裙楼：目标覆盖区域内95％以上位置，EVDO载波前向接收电平强度应大于－
80dBm，C/I比应大于－5dB（边缘速率大于153.6kbps）。
电梯、地下室：目标覆盖区域内95％以上位置，EVDO载波前向接收电平强度应大于－
85dBm，C/I比应大于－8dB（边缘速率大于76.8kbps）。
室内基站泄漏至室外10米处的信号强度应不高于－90dBm。
3.室内天线布放优化
室内分布系统的天线布放一般遵循“小功率，多天线”的原则，保证信号均匀覆盖整个
目标建筑物。采用小功率的优点是信号易于控制，辐射小，对外干扰小。由于室内传播环境的复杂，需要根据建筑物结构模拟测试效果选择天线布放位置。弱覆盖区域可以适当增加天
线密度，避免穿透损耗；室内信号泄露到室外可以降低天线密度，避免室内信号泄露 。
对于表中所示的各种场景的天线口功率规划值，可根据现场的建筑结构特点和网络环境
进行适当调整，上下调整幅度不超过3dB，如果通过调整天线口功率仍然不能满足覆盖要求，
则应通过改变天线的点位、天线覆盖距离等方法进行设计修正，力求做到天线口功率、天线
的点位和天线覆盖距离三者的最优组合。
4.CDMA与PHS分布系统合路的优化
通过PHS分布系统引入CDMA信源可以迅速解决CDMA室内覆盖问题，但在与原有PHS
合路时由于频段不同,路径损耗不同在应用中要注意以下问题：
1）原有小灵通采用PHS技术，室内分布系统的天线布放一般遵循“小功率，多天线”
的原则，天线密度普遍较高，改造过程中须注意控制天线口CDMA功率，避免由于室分天线密度过大而导致
800 MHz CDMA信号泄漏，可以通过调整耦合器、功分器类型，降低信源功率等手段解决 。
2）原有室内外分布系统不同天线间馈线路由长度差别太大的，需注意由于800MHz信号经过不同的馈线长度所
导致的天线口功率极端不平衡（由于800MHz信号与1.9GHz信号在馈线中的传输损耗不同，可能导致不同天线
口之间PHS功率差别不大而CDMA功率差别很大）。如天线口功率不平衡导致泄漏严重或弱覆盖，可更换个别
器件（如末端耦合器更换为功分器） 。
（五）引入EVDO载波后室内分布系统的优化
目前EVDO采用800MHz频段，分布系统基本不需要改动，RRU信源由于EVDO载波单独
放大基带信号输出不存在问题，需要注意链路预算满足覆盖要求即可。
直放站、干放需要同时放大1X载波与EVDO载波， EVDO载波以满功率发射，1X载波空闲时只输出开销
信道的功率，业务信道发射功率随实际话务量而变化。由于EVDO载波占用了大部分功率，如果功率预留不足触
发AGC/ALC将直接影响1X覆盖范围，1X高速数据业务下载速率将受到明显影响；1X语音业务也有可能由于
前向功率不足导致FER升高，语音质量下降。同时功放长期处于饱和状态可能减少功放寿命，增加故障率 。
以下是通过实验得到的结论：
对于直放站、干放输出功率不受限的情况，1X在DO下载、空闲及关闭等状态下，对1X
下载速率无明显的影响；
对于直放站、干放输出功率受限的情况，加入DO会导致原1X的覆盖收缩，使得高速数据业务的覆盖范围缩
小，会导致在区域内的平均速率下降。
在室内信号较好的位置，覆盖场强下降后仍能保持比较好的信号质量，满足数据业务的
要求，这些区域仍能获得比较好的数据下载速率。
因此在功率不受限的情况下，直放站、干放可以继续使用，一般要求在增加一个DO载
波的情况下至少预留6dB以上。
如果产生功率受限，首先降低直放站、干放增益，如果功率预留后不能满足覆盖要求建
议:
1）替换大功率直放站，大功率直放站可能导致施主扇区低噪抬升，可以参考前面的直放站
优化内容。
2）增加新的有源设备,比如干放、直放站，增加干放、级联直放站同样会抬高底噪，影响反
向容量。
3）把信源替换为RRU，推荐优先使用此方法解决。
（六）室内分布系统高层导频污染专题优化
CDMA室内分布系统中，高层楼宇的窗边切换问题普遍存在。高层室外信号强、导频杂
乱、不稳定。室内分布系统信号较弱的地方，尤其是在窗边极易产生切换失败，用户打电话
的时候体现为通话断续、掉话、呼叫失败 。
1.室外宏基站优化
室外宏基站优化适用于高层轻度导频污染，做为辅助解决高层导频污染的方案。
1) 天线物理参数调整，在实际工作中，一般优先采取此种方案。对系统的影响较小，能解
决部分问题。
2) 采用特殊天线，当无法通过调整天线来压制导致导频污染的导频时，考虑采用上旁瓣抑制功能较强的特殊天线。
2.室内分布整改优化
总的原则提高室内分布系统高层的边缘场强。能根本解决高层导频污染，建议有条件优先采用 。
1）天线分布密度、天线安装位置的调整。高层适当增加天线密度，天线安装位置从走廊移
至室内。
2）增加有源设备功率，或增加新的有源设备。比如RRU替换直放站、增加干放等。
3）更换部分无源设备，重新调整功率分配 。
4）有条件耦合室内信号接室外天线，通过上倾角覆盖高层 。
3. 高层异频覆盖的实施
异频可以根本解决高层导频污染问题，但是由于耗费频点资源，室内外切换技术方案较复杂建议重要楼宇和其
它手段无法解决的情况下采用。
1）采用整个楼宇异频方式，室外到室内采用伪导频切换，室内到室外采用数据库辅助或终
端辅助切换。
2）采用楼宇分层异频覆盖方式，低层采用同频覆盖，高层采用异频覆盖，异频切换点移至
室内提高切换成功率。
CDMA800 室内分布系统质量验收
CDMA800 室内分布系统质量验收分为三部分，其一是效果验收，包含覆盖效果、通话效果、外泄的验收；其二是系
统调测的验收，包含地阻、驻波比、有源设备的输入输出功率及增益、光路时延、天线口功率；其三为运行话务统
计指标的验收。
（七）无线覆盖质量
1.覆盖效果
采用室内的DT 测试（长呼DT），验证CDMA800 室内分布系统的覆盖效果是否符合指标要求。
指标要求：
一般区域，标准层、裙楼：目标覆盖区域内95％以上位置，RXPOWER≥-85dBm，Ec/Io
≥-9dB,TXPOWER＜3 dBm; 93％以上位置FER≤3。
地下层、电梯：目标覆盖区域内95％以上位置，RXPOWER≥-95dBm，Ec/Io≥ -9dB,TXPOWER＜5 dBm;
93％以上位置FER≤3。
. DT 无掉话
测试范围：楼宇的测试范围包括该建筑已做覆盖的电梯、首层、顶层、地下层和中间一 层，
其它楼层采取抽样测试；设计弱覆盖区和重点切换区域必测。
测试方法：采用测试手机与电脑相连接，设定手机为长呼，并使用室内测试模式。在楼层平面图上标出覆盖场
强覆盖范围的地区，形成多个独立的封闭空间，并且能够反映测试楼层的覆盖情况。由长呼DT 测得的导频信号
强度做出覆盖效果图。
2.通话效果
用CQT 方式，从最终用户的角度对系统通话质量进行验收。
指标要求：
室内覆盖的设计范围内MOS≥4 级（含4 级）测试点的数量应占95%目标覆盖区域内
95%的位置、95%的时间移动台可以接入网络
掉话率<2%
测试范围：楼宇的测试范围包括该建筑已做覆盖的电梯、首层、顶层、地下层（任选一 层）
和中间一层，其它楼层按10%进行抽样测试。
采样点应至少包括以下位置：窗边或进入建筑物大门1 米；建筑物内第1 道隔墙后或建筑物内5 米；建筑
物内中心位置；设计弱覆盖区和重点切换区域。每1000 平方米上少于3 点均匀分布。
测试方法：
采用拨打测试方式，将测试手机调到测试模式，每次通话时间上能少于1 分钟, 且在测试点周围模拟用户日
常移动；每个测试点与固话拨打3 次。记录各次测试结果填入相应表格
话音质量等级（MOS）的主观判断：5 级＊＊优秀
4 级＊＊良好，有轻微噪音
3 级＊＊有噪音，但上影响通话，仍可接受
2 级＊＊较大噪音，通话困难
1 级＊＊无法通话
在各测试层的楼梯间进行移动，记录移动过程中的通话效果。
3.室内信号外泄
采用DT 测试，验证室内信号在室外10 米处的泄漏程度是否符合指标要求。
指标要求： 室内信号源泄漏至室外10 米处90%以上区域的导频信号强度应比室外第一导频强度低10dB 以
上；或者导频信号强度小于＊90dBm。
测试方法：采用单接收机测试连接，直接将接收机通过RS232 线连接到测试电脑上，围绕建筑物10 米处进
行测试，连接图如下：
4.系统调测验收
地阻
采用钳型表测试系统地阻，验证室内分布系统的接地效果是否符合指标要求。
指标要求：接地电阻＜5 欧姆。
测试范围：信源必测；干放抽样50%进行测试。
测试方法：使用钳型表进行接地地阻的测试，记录最终结果。
备注：地阻测试上分制式，仅进行一次统一测试。
驻波比
测试系统、平层及支线的驻波比，验证驻波比是否符合指标要求
指标要求：驻波比＜1.5,馈线长度与设计标称长度误差≤10%。
测试范围：信源处测系统的驻波比，抽取一至二层平层测试平层驻波比；全部支线抽取5% 作测试。
测试方法：通过驻波比测试仪接入测试点，测试其驻波比，记录测试结果。
6. RF精确覆盖专项优化
7. 特殊场景优化
8. 跨厂家或省边界优化
9. 多载波边界优化
10. 重要活动专题优化
11. REG_ZONE优化
登记区识别码用于在网络中唯一识别一个登记区的号码。该号码由１２个比特组成，由各省自行分配。系统
对终端的寻呼是基于LAC或MSC的，只不过REG_ZONE必须为LAC的子集并且大多数情况下REG_ZONE的设置
与LAC一一对应，故寻呼LAC与寻呼REG_ZONE就显得没什么区别了。REG_ZONE一般以BSC为单位，针对某一个
终端的寻呼就是以REG_ZONE为单位（系统通过Zone Registration 知道它所处的Zone）进行发送，而不是全网寻
呼。
位置区中REG_ZONE的划分也不能过小，REG_ZONE的最小值由接入信道容量决定。
与GSM不同，CDMA的位置区（LAC）概念只是在寻呼时用到，而在登记时的一个相对应的区域为登记区
（REG_ZONE)，协议里没有说明两者的关系，但是为了很好地寻呼到移动台，登记区应该为位置区的子集，如没有特殊说明，登记区应该与位置区的大小一致。
在登记区与位置区的大小一致的情况下，位置区就不能设计得太小了。否则会引起频繁的登记，这对寻呼没
有增加多少好处，但是却引起更多的消息处理，提高了接入信道的负荷与整个系统的负荷，严重时对系统的接入
速度及成功率都有很大的影响，所以在设计时应使得一个REG_ZONE在寻呼信道负荷允许的情况下设计的尽量
大（即LAC尽量大）。
手机中可保留的最大登记区个数（系统参数消息中TOTAL_ZONES）应设为1，否则到一个新的登记区后，移动
台不会及时发起位置更新消息。
REG_ZONE与LAC的关系：
基于区域登记（ZONE_BASED Registrater）是指当移动台进入一个新的区域时，所进行的登记。
一个REG_ZONE包括一个或多个扇区载频，它的范围在一个NID内，也就是一个NID下可以包含一个或多个
REG_ZONE。REG_ZONE通过SID/NID/ZONEID来唯一标识。
TOTAL_ZONEs为移动台可以保留的登记区的个数，当 TOTAL_ZONEs为0时，关闭基于登记区的登记；
TOTAL_ZONES为1时，MS从一个ZONE（设为ZONE1）移动到另外一个ZONE（设为ZONE2）时，会立即发起登记
（大约10秒后）。
当TOTAL_ZONEs的个数超过1个时，则移动台在一些情况下从一个登记区移动到另一个登记区时不能自动
地发起登记。
在CDMA中位置区包含LAC和REG_ZONE两个部分，从前向来看，系统可通过LAC进行寻呼，从反向来看，手
机可通过REG_ZONE进行登记。下面首先对这两部分作介绍。
LAC是Location Area Code的缩写，是CDMA中的重要概念，整个网络按位置区被划分为不同的业务区域，如果
MSC在下发的Paging Request中带了LAC，则在整个LAC下的所有小区下寻呼手机。
在一个LAC中，可包含一个或多个小区，但是所包含的小区的最大个数不能太多，因为所包含的小区数越多，
则下发的寻呼消息及其它在公用信道上的消息就越多，超过一定的小区数就会造成寻呼信道拥塞，因此在进行
网络规划时需要对一个LAC区域的大小进行仔细规划。
手机通过登记消息在HLR上更新它的位置信息，登记有许多种类型，其中由于移动使得位置发生变化而引
起的登记为REG_ZONE登记。一个REG_ZONE也可包含一个或多个小区，当系统的保留的注册区域数目为1时，
手机在移动到一个新的REG_ZONE后，发现接收到的REG_ZONE与自身保存的REG_ZONE不同了，于是就发起登
记，更新自己的位置信息。
CDMA协议里没有说明REG_ZONE与LAC的关系，但是如果移动台从一个位置区移动到另一个位置区时没有
登记，则由于寻呼消息在原位置区下下发，不在新的位置区下下发，这样就会发生移动台在服务区内而寻呼不到
的现象，这是不允许的。所以位置区改变时，REG_ZONE也应该改变。这就使得REG_ZONE应该为位置区（LAC）的
子集，由于REG_ZONE设置得太小会引起频繁的登记，影响反向容量，所以REG_ZONE应该设计得越大越好。由于
REG_ZONE越大越好，同时又不能大于一个LAC，所以在没有特殊说明的情况下，REG_ZONE 应该与LAC的范围一
致。
(1)、位置区中LAC的划分不能过大，LAC的最大值由寻呼信道容量决定。
位置区中LAC覆盖范围过大，则网络寻呼移动台的同一寻呼消息会在许多小区中发送，会导致寻呼信道负荷
过重，同时增加Abis接口上的信令流量。位置区的计算跟不同厂家的寻呼策略相关，具体见下节“位置区的计
算”。一般地，位置区的划分应不超过100个载频扇区。在建网初期，话务量不高，一个LAC可容纳的扇区载频数
可以大于这个数值；但是很有必要长期监测寻呼信道负荷（C03版本已经考虑寻呼信道的一些统计指标）以及话
务量增长。由于REG_ZONE为LAC的子集，所以REG_ZONE的大小也就由寻呼信道的容量所决定。
(2)、位置区中REG_ZONE的划分也不能过小，REG_ZONE的最小值由接入信道容量决定。
与GSM不同，CDMA的位置区（LAC）概念只是在寻呼时用到，而在登记时的一个相对应的区域为登记区
（REG_ZONE)，协议里没有说明两者的关系，但是为了很好地寻呼到移动台，登记区应该为位置区的子集，如没有
特殊说明，登记区应该与位置区的大小一致。
在登记区与位置区的大小一致的情况下，位置区就不能设计得太小了。否则会引起频繁的登记，这对寻呼没
有增加多少好处，但是却引起更多的消息处理，提高了接入信道的负荷与整个系统的负荷，严重时对系统的接入
速度及成功率都有很大的影响，所以在设计时应使得一个REG_ZONE在寻呼信道负荷允许的情况下设计的尽量
大（即LAC尽量大）。
手机中可保留的最大登记区个数（系统参数消息中TOTAL_ZONES）应设为1，否则到一个新的登记区后，移动台不会及时发起位置更新消息。
(3)、尽量利用移动用户的地理分布和行为进行位置区的划分，达到在位置区边缘位置更新较少的目的。
城郊与市区不连续覆盖时，有可能会出现手机在周期性位置更新时间到达时作不了位置更新，超过保护时
间后，系统会给移动台去激活，假如此时进入市区，如果市区与郊区的REG_ZONE一致，有些手机不会立即做正
常的位置更新，就会出现有信号却不在服务区的现象。所以在位置区的分配上，一般郊区（县）使用单独的
REG_ZONE，即和城区的REG_ZONE不一样，同时每一个县城也可用一个单独的REG_ZONE，这样可以有效避免以
上现象的发生。而对于LAC来说，如果有必要，也可以把城区与郊区划分为同一个LAC，当然最好还是与
REG_ZONE保持一致。
12. 资源拥塞专题优化
概述：
拥塞是网络语音质量和用户感知度明显下降的原因之一。这些主要表现在：呼叫呼出困难，多次的拨叫开可
以拨通，手机有信号但不可以拨叫，掉话多，语音质量差等现象。在现网络用户不断提升中，网络的负荷就会不断
的增加，要对网络进行网络负荷跟踪和分析，不然在高用户的情况下将发生区域拥塞。例如：高校放号上千时，要
是不对网络进行扩容和话务分担，应急通信保障等办法解决拥塞呼叫呼出困难，多次的拨叫开可以拨通，手机有
信号但不可以拨叫，掉话多，语音质量差等问题会导致区域用户投诉问题。
网络产生拥塞的原因：
在CDMA中一个用户需要涉及 BTS 中的 Walsh 码、CE、前向功率、公共信道开销等资源；需要涉及传输链路资
源；需要涉及 BSC中信令处理板、声码器等资源。
1. 基站测
BTS 侧拥塞的原因主要包括：物理信道资源不足、逻辑业务信道资源不足、基站前向功率不足、寻呼信道资
源不足、接入信道资源不足等。
物理信道资源不足
物理信道资源主要取决于CE的数量。CE 即 Channel Element，用于CDMA系统的信道调制解调。CE的数量
决定基站支持的并发用户数（含软切换）。CE在基站内的小区及载频间共享。当配置的CE不足时会引起拥塞。
逻辑业务信道资源不足
逻辑业务信道数主要由 Walsh 码资源决定。Walsh 码资源和 CE 资源存在区别， CE 资源是整个基站共用，
Walsh 码资源每载扇只有 64个（RC3），去除导频、同步和寻呼信道则最多为 61 个，当可用 Walsh码数量不足
时会引起拥塞。
基站前向功率不足
基站前向功率是有限的，前向功率的消耗主要由固定的公共信道消耗和基于用户数及无线环境的业务信道
消耗组成。用户数增加以及用户渐远等因素对基站前向功率的需求增加，但基站功率是一定的，这就会出现通常
所说的功率不够用的情况，拥塞也就在所难免。前向功控参数设置不合理等因素也会引起基站前向功率不足的
拥塞。
寻呼信道资源不足
寻呼信道用于用户寻呼、公共消息广播等。当寻呼信道负荷过高（通常认为超过70%）时，会引起寻呼信道的
拥塞。在 MSC 侧可以设置短信使用业务信道传输的触发门限，字节数小于该门限的短信会在寻呼信道下发，当
该类短信较多的时候，会引起寻呼信道的拥塞；
LAC 规划不合理，如 LAC 规划过大，导致寻呼量较大；或REG_ZONE（一般 LAC 与 REG_ZONE 规划相同）边界位
于高话务区域或人流量大的交通要道，REG_ZONE 嵌套等，导致位置更新频繁，同样也会引起寻呼信道的拥塞，寻
呼机制配置不合理，也会引起寻呼信道的拥塞。
接入信道资源不足
接入信道用于用户接入或登记时的信令交互，过多用户同时接入或登记（一般认为当接入信道负荷超过60%
时），会引起接入信道拥塞。接入参数设置不合理，会引起接入信道的拥塞。REG_ZONE 边界位于高话务区域或人
流量较大的交通要道，导致位置更新频繁，会引起接入信道的拥塞。用户登记机制设置不合理，同样会引起接入
信道的拥塞。如 TOTAL ZONE 设置过小，当用户处于多个位置区的边界时，会频繁登记，导致接入信道拥塞。
2. 传输测传输链路包括 BTS 与 BSC 之间的 Abis 链路、BSC 与 MSC之间的 A2 链路及 BSC 之间的 A3 链路。吞吐
量过大而传输链路带宽不足时，会引起传输拥塞。
3. BSC 侧
BSC 的各处理板 CPU 负荷过高、声码器及 PCF 配置不足、信令链路配置不足等，会引起 BSC 的拥塞。
拥塞监控及分析 ：
1. KPI指标监控
日常应建立有效的拥塞监控机制，通过网管指标分析、监察设备告警及日志等手段，及时发现及预防拥塞。主
要有：
通过业务信道拥塞率、Walsh 码话务量、Walsh 码拥塞次数，CE不足引起拥塞次数，前向功率不足引起
的拥塞次数等统计指标来分析是否出现 Walsh 码拥塞；
通过业务信道拥塞率、CE 话务量、CE 拥塞次数等统计指标来分析是否出现 CE 拥塞；
通过业务信道拥塞率、前向发射功率峰值负荷、前向发射功率忙时平均负荷等统计指标以及功放过激
告警等，分析是否出现前向功率拥塞（原始性能数据库提取的指标）；
通过寻呼信道负荷分析是否出现寻呼信道拥塞；
通过接入信道负荷分析是否出现接入信道拥塞。
中兴指标分析：
1.物理信道资源
对于 CSM5500 芯片：每块 CE 芯片包含 64 个前向 CE，其中 36 个前向基本 CE，
28 个前向补充信道，32 个反向 CE；
对于 CSM6700 芯片：每块 CE 芯片包含 285 个前向 CE，256 个反向 CE；当系统配置的 CE 数不足时则会
导致呼叫不能成功建立。
建议对于 CE 利用率达到95%时必须紧急扩容；
建议对于 CE 利用率达到75%时启动CE扩容；
2. 基站前向功率
中兴CDMA 语音前向功率采用三级功率控制，第一级当前向功率达到一定门限 92%，限制呼叫；第二级当前
向功率进一步达到一定门限 95%，限制切换；第三级当前向功率进一步上升，达到一定门限 98%后，限制所有用
户的功率；统计限制呼叫、限制切换、限制所有功率提升的拥塞次数，可以判断是否存在功率拥塞 。
3.寻呼信道资源
中兴基站最大寻呼量和寻呼负荷，当负荷超过 80%门限，认为系统将面临寻呼信道拥塞。
LAC 规划不合理，如 LAC 规划过大，导致寻呼量较大；或 LAC 区边界位于高话务区域或人流量较大的交通
要道，导致位置更新频繁，同样会引起寻呼信道的拥塞。交换侧寻呼机制配置不合理，第一次寻呼范围多大，也容
易导致寻呼信道拥塞；CAM 消息重发次数，也影响寻呼信道拥塞；寻呼信道速率，也影响寻呼信道拥塞；
4.接入信道资源
定时登记周期设置不合理，如片面追求寻呼成功率，减少定时登记周期大小，导
致接入信道拥塞；如果打开参数变更登记，也容易导致寻呼信道拥塞；接入参数设置不合理，如 Max_Cap_sz、
Pam_sz 设置过大，也可能导致寻呼信道拥塞；CDMA 通过接入信道利用率统计，判定接入信道拥塞，建议 60%为
拥塞判断门限。
5.接入信道资源
MP 处理板的 CPU 负荷，系统默认配置为低负荷门限为 80%，高负荷门限为 90%。当某一块处理板的 CPU
利用率超过低负荷门限时，系统将会按一定的比例限制新业务的接入，如果 CPU 负荷保持并超过高负荷合门限
系统将按照一定的原则加大限制比例增大的步长，直至 100%的限制新业务的接入。一旦 CPU 负荷低于相应的
门限，系统就会按一定的步长降低限制比例，直至不对业务进行限制。VE 资源板的利用率门限一般为 70%，即某
一资源的利用率超过 70%就需要考虑扩容。
PCF 资源板的利用率门限一般为 75%，即某一资源的利用率超过 75%就需要考虑扩容。
5. 话务负荷
基站扇区话务量扩容门限：基站设计呼叫话务量*75%
Walsh 码话务量扩容门限：基站设计呼叫话务量*1.35*75%由 Walsh 码、CE 及前向功率不足引起的业务信道拥塞是相互关联的，一般来说，分析步骤如下：
业务信道拥塞率>2%
Walsh码拥塞次数所占 Walsh码资源不足
比例最大
CE拥塞次数所占比例最 CE资源不足
大
前向发射功率峰值负荷
忙时平均值负荷大于 前向发射功率不足
80％
2. 阶段性系统负荷分析
建立有效的系统负荷定期分析制度，周期性对空口资源、设备负荷、传输链路负荷等进行分析，并结合用户发
展规模预期，评估现网容量，提前做好网络扩容准备工作。
现网负荷分析
可以通过传输吞吐量峰值负荷及平均值负荷分析是否出现传输链路资源不足；另外，通过 CPU 负荷、BSC 各
板件利用率来分析是否出现 BSC 资源不足。
用户发展引起的负荷增长及拥塞预测
根据网络近期 VLR 用户数增长趋势、市场部门放号计划及促销活动、增长用户的地理分布，结合现网的配
置容量，来预测网络负荷增长及拥塞情况，提前做好网络扩容准备工作。
拥塞解决方案 ：
1.Walsh 码资源不足
在网络相对稳定时，Walsh 码资源不足不会出现在成片区域，一 般出现在部分小区。 Walsh 码资源不足需
要结合 Walsh 码话务量、CE 负荷、软切换比例及前向功率负荷等进行分析，避免解决该类资源不足时引起其他
资源拥塞。
基站各载频及邻近区域基站 Walsh 码负荷均很高
增加载频或者新站点，同时可以根据实际情况，采用小区分裂方式。对于基站密度较高的区域，可以通过新
建独立信源加室内分布系统的方式吸收话务，解决网络拥塞问题。
如果小区的软切换及更软切换区域位于话务密集区，会因软切换及更软切换占用大量资源，可通过调整天
线方位角等方式调整小区边界，解决拥塞。
如果小区的软切换比例过高，可以调整本小区及相邻各小区的切换参数或采用动态软切换算法，来降低软
切换比例，解决拥塞。但降低软切换比例通常会减弱小区的边界覆盖或抗信号突变能力，须谨慎使用。
基站各载频 Walsh 码负荷差异较大
首先要检查有无设备故障，其次可采用载频间负荷动态均衡方法，解决拥塞。
基站各载频 Walsh 码负荷差异不大，邻近基站 Walsh 码负荷不高可以通过调整天线的高度、下倾角、发射功率等方式，收缩拥塞小区的覆盖范围，并根据实际情况扩大相邻
空闲小区的覆盖范围，减少拥塞小区话务负荷，解决拥塞。
如果小区的软切换及更软切换区域位于话务密集区，会因软切换及更软切换占用大量资源，可通过调整天
线方位角等方式调整小区边界，解决拥塞。
如果小区的软切换比例过高，可以调整本小区及相邻各小区的切换参数或使用动态软切换算法，来降低软
切换比例，解决拥塞。但降低软切换比例通常会减弱小区的边界覆盖或抗信号突变能力，须谨慎使用。
高速数据业务占用 Walsh 码资源过多
限制高速数据业务的接入，同时考虑语音业务及数据业务之间的平衡。
Walsh 码资源不足，但功率不受限
可谨慎使用 RC4 配置方式。RC4 使用场景的建议： RC3 用于语音以及数据 FCH，RC4 用于 SCH。
2.CE 资源不足
CE 资源不足需要结合Walsh 码话务量、CE 负荷、软切换比例及前向功率负荷等进行分析，避免解决该类
资源不足时引起其他资源拥塞。
站及邻近基站 CE 负荷均很高
增加 CE 资源或者增加站点。对于基站密度较高的区域，可以通过新建独立信源加室内分布系统的方式吸
收话务，解决网络拥塞问题。优化时，需要考虑全网 CE 利用率，对现有基站进行调整，将闲基站的过剩 CE 资源
调配到忙基站，使 CE 资源得到更为合理的利用，也达到降低拥塞的目的。
如果基站小区的软切换区域位于话务密集区，会因软切换占用大量资源，可通过调整天线方位角等方式调
整基站的小区边界，解决拥塞。
如基站的软切换比例过高，可以调整本基站小区及相邻基站小区的切换参数或使用动态软切换算法，来降
低软切换比例，解决拥塞。但降低软切换比例通常会减弱小区的边界覆盖或抗信号突变能力，须谨慎使用。
本基站 CE 负荷高，邻近基站 CE 负荷不高
可以通过调整天线的高度、下倾角、发射功率等方式，收缩拥塞基站的覆盖范围，并根据实际情况扩大相邻
空闲基站的覆盖范围，减少拥塞基站话务负荷，解决拥塞。
如果基站小区的软切换区域位于话务密集区，因软切换占用大量资源，可通过调整天线方位角等方式调整
基站的小区边界，解决拥塞。
如果基站的软切换比例过高，可以调整本基站小区及相邻基站小区的切换参数或使用动态软切换算法，来
降低软切换比例，解决拥塞。但降低软切换比例通常会减弱小区的边界覆盖或抗信号突变能力，须谨慎使用。
3. 前向功率不足
前向功率资源不足需要结合 Walsh 码话务量、CE 负荷、软切换比例及前向功率负荷等进行分析，避免解决
该类资源不足时引起其他资源拥塞。
基站前向功率不足，其他资源（Walsh 码、CE 等）负荷也很高
增加载频或者增加站点。对于基站密度较高的区域，可以通过新建独立信源加室内分布系统的方式吸收话
务，解决网络拥塞问题。
基站各载频话务量差异较大，前向功率负荷差异也较大
首先检查有无设备故障或者干扰，其次可进行载频间负荷动态均衡，解决拥塞。
基站各载频话务量差异不大，邻近基站前向功率负荷不高
可以通过调整天线的高度、下倾角、发射功率等方式，收缩拥塞小区的覆盖范围，并根据实际情况扩大相邻空
闲基站的覆盖范围，减少小区话务负荷，解决拥塞。
如果基站小区的软切换及更软切换区域位于话务密集区，会因软切换及更软切换占用大量资源，可以通过
调整天线方位角等方式来调整基站小区边界，解决拥塞。
如果小区的软切换比例过高，可以调整本小区及相邻各小区的切换参数或使用动态软切换算法，来降低软
切换比例，解决拥塞。但降低软切换比例通常会减弱小区的边界覆盖或抗信号突变能力，须谨慎使用。
功控等功率参数设置不合理引起前向功率不足
前向功率控制参数设置不合理，会导致发射功率过大，浪费前向功率，如 FPC_INIT_SETPT ，
FPC_MIN_SETPT ， FPC ，MAX_SETPT，FPC_FER，FPC_SUBCHAN_GAIN 等参数。另外，前向每 FCH、SCH 的最大功率
和最小功率设置也会影响前向功率资源的消耗，导致拥塞。因此，可通过优化功率控制以及业务信道允许的最大
及最小发射功率等参数，减少不必要的功率消耗，解决拥塞。4.寻呼信道资源不足
LAC 区规划不合理引起寻呼信道拥塞
LAC 区的规划不应该过大，其边界不应位于高话务区域或人流量大的交通要道，同时应避免 LAC 区嵌套现
象。对于 LAC区规划不合理引起的寻呼信道拥塞，应重新调整 LAC 区的大小及边界等，解决拥塞。
寻呼机制不合理引起寻呼信道拥塞
优化寻呼机制。如可结合 Cluster Paging 及 IS Paging方式，优化寻呼策略；也可采用优化登记周期等
参数，减少寻呼信道负荷，解决拥塞。
短信引起寻呼信道拥塞
在 MSC 侧降低短信走业务信道的触发门限，减少短信对寻呼信道的占用。
如果是因为 SP 群发短信引起的寻呼信道拥塞，可以在核心网侧通过短信流量控制手段来缓解拥塞。
在话务量不高的情况下可以根据实际情况增加寻呼信道数量，但考虑增加寻呼信道对其他资源（前向功率、
Walsh 码等）的影响，须谨慎使用。
5.接入信道资源不足
REG_ZONE 规划不合理引起接入信道拥塞
REG_ZONE 的规划不应该过小，其边界不应位于高话务区域或人流量大的交通要道，同时应避免 REG_ZONE
嵌套。对于 REG_ZONE 规划不合理引起的接入信道拥塞，应重新调整REG_ZONE 的大小及边界等，解决拥塞。
登记机制设置不合理引起接入信道拥塞
优化登记机制。如调整 TOTAL ZONE、ZONE TIMER等参数，改善多个位置区交界处频繁登记现象；或优化
REG_PRD 等参数，优化登记周期，解决拥塞。
接入参数设置不合理引起接入信道拥塞
优化接入信道参数如接入初始功率偏置、功率增量、接入试探数、最大接入消息信息包长度、接入信道前缀
长度等，减少接入碰撞概率，提高接入信道容量及性能，解决拥塞。
6.传输链路资源不足
扩容增加相应传输链路资源。
7.BSC 各板件资源不足
BSC 承载话务量较高
对于 BSC 的帧处理板、声码器及 PCF 板件等资源板件负荷过高，资源不足的情况，可以通过增加相应板件
解决 BSC 拥塞。
部分参数设置不合理
优化参数设置。如 REG_PRD 设置过小，当用户规模较大时，登记次数过多，会引起信令处理板负荷过高及相
关信令链路拥塞。可以根据实际情况适度增大 REG_PRD。
突发高话务拥塞预测及解决方案 ：
大型集会及活动突发高话务
通过预测区域的忙时峰值人数、忙时峰值人数中 CDMA 用户所占比例以及忙时 CDMA 用户人均话务量，来
预测区域的突发话务量，并与设备当前容量进行对比，分析是否存在资源不足的情况。与日常拥塞的解决思路不
一样，可预见性的大型活动的拥塞问题，主要通过临时增加板件、载频等方式来解决。
同时，通信应急车也是较有效的解决方案之一。
节假日期间短信突发高话务
首先要提前检查系统的负荷控制机制是否正常，防止出现宕机风险。
其次，可以通过在短信中心调整短信发送机制和限制 SP 群发短信数量，来缓解短信突发高话务引起的网
络拥塞。
最后，可以通过在 MSC 侧降低短信走业务信道的触发门限参数，减少短信对寻呼信道的占用，避免寻呼信
道拥塞。
拥塞的解决办法：
减少软切换比例或小区话务调整
通过调整切换参数，如：提高切换加、去的门限，减少切换去定时器周期，打开动态软切换，减少软切换比例。
将系统支持软切换由 4 或 6 修改为 3，可以减少软切换比例。减少基站前向发射功率，让邻近话务量不高的基站吸收话务量；
小区分裂，增加基站的扇区数；相当于增加 Walsh 容量；
打开动态软切换会导致掉话率上升，该参数使用的时候要进行考虑；
限制高速数据接入
CDMA BSS 系统在 walshcode 的分配上是遵循“语音优先”的原则.
使用 RC4 配置方式
1、BSS 节点-〉开关参数-〉Switch11，由 0 改为 1；
2、载频节点-〉前向过载参数-〉RC4_ENABLE_WALSH_THRESHOLD、
RC4_DETERMINATION_THRESHOLD
LAC 规划原则
寻呼机制
增加寻呼信道数量配置方法
登记机制优化
如 REG_PRD 设置过小，当用户规模较大时，登记次数过多引起信令处理板负荷过高及相关信令链路拥塞。
可以根据实际情况适度增大 REG_PRD。
BSC 各板件负荷门限
MP 处理板，如果忙时平均 CPU 利用率超过 80%就需要考虑扩容；
VE 资源板，资源利用率超过 70%就需要考虑扩容。
PCF 资源板，资源利用率超过 75%就需要考虑扩容。
13. 全网综合分析的系统优化(包括核心网、无线网、终端行为等)
全网的综合分析主要是包含：MS(SIM卡)，BTS_无线射频系统（天馈，馈线，GPS，BTS板，电源，UPS，电池，空
调等），BSC（BSC板，传输，交换，数据配置），光纤/光缆，站点规划（大站，直放站，室内分布等），参数规划，开站
流程，BTS和BSC督导，Um优化，Abis优化,A优化，日常优化，专题优化，参数优化，常规网规工具的使用
（GoogleEarth，CAD，Excel，MapInfo，PPT，word，Excel宏开发和使用）等。通过对上述所有的知识进行系统的学习
和知识的串联，使知识有一定的联系，在对系统的理解，对各种问题进行分析。
