P57～66 1.5 通信电源系统
章节目录 2024 2023 2022 2021 2020 2019
通信电源系统的特点及
2 1 1
供电方式
通信电源系统的组成及
3 4 4
功能
通信用蓄电池的充放电
1
特性
通信电源节能减排技术 1

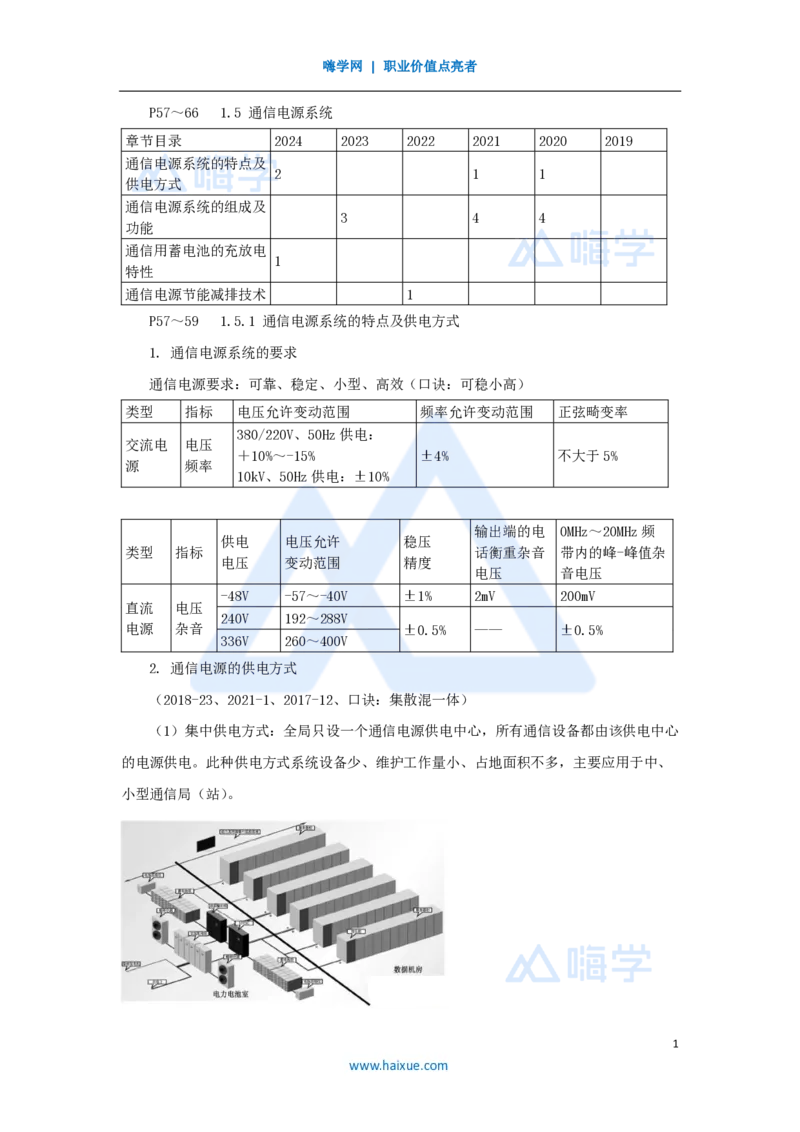

P57～59 1.5.1 通信电源系统的特点及供电方式

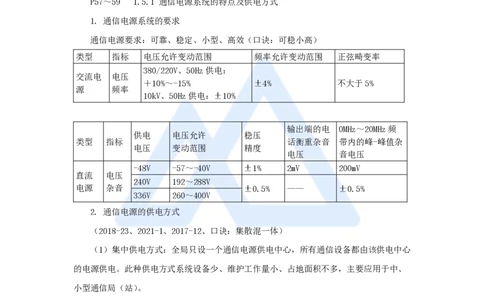

1. 通信电源系统的要求
通信电源要求：可靠、稳定、小型、高效（口诀：可稳小高）
类型 指标 电压允许变动范围 频率允许变动范围 正弦畸变率
380/220V、50Hz供电：
交流电 电压
＋10%～-15% ±4% 不大于5%
源 频率
10kV、50Hz供电：±10%
输出端的电 0MHz～20MHz频
供电 电压允许 稳压
类型 指标 话衡重杂音 带内的峰-峰值杂
电压 变动范围 精度
电压 音电压
-48V -57～-40V ±1% 2mV 200mV
直流 电压
240V 192～288V
电源 杂音 ±0.5% —— ±0.5%
336V 260～400V
2. 通信电源的供电方式
（2018-23、2021-1、2017-12、口诀：集散混一体）
（1）集中供电方式：全局只设一个通信电源供电中心，所有通信设备都由该供电中心
的电源供电。此种供电方式系统设备少、维护工作量小、占地面积不多，主要应用于中、
小型通信局（站）。
1
www.haixue.com嗨学网 | 职业价值点亮者

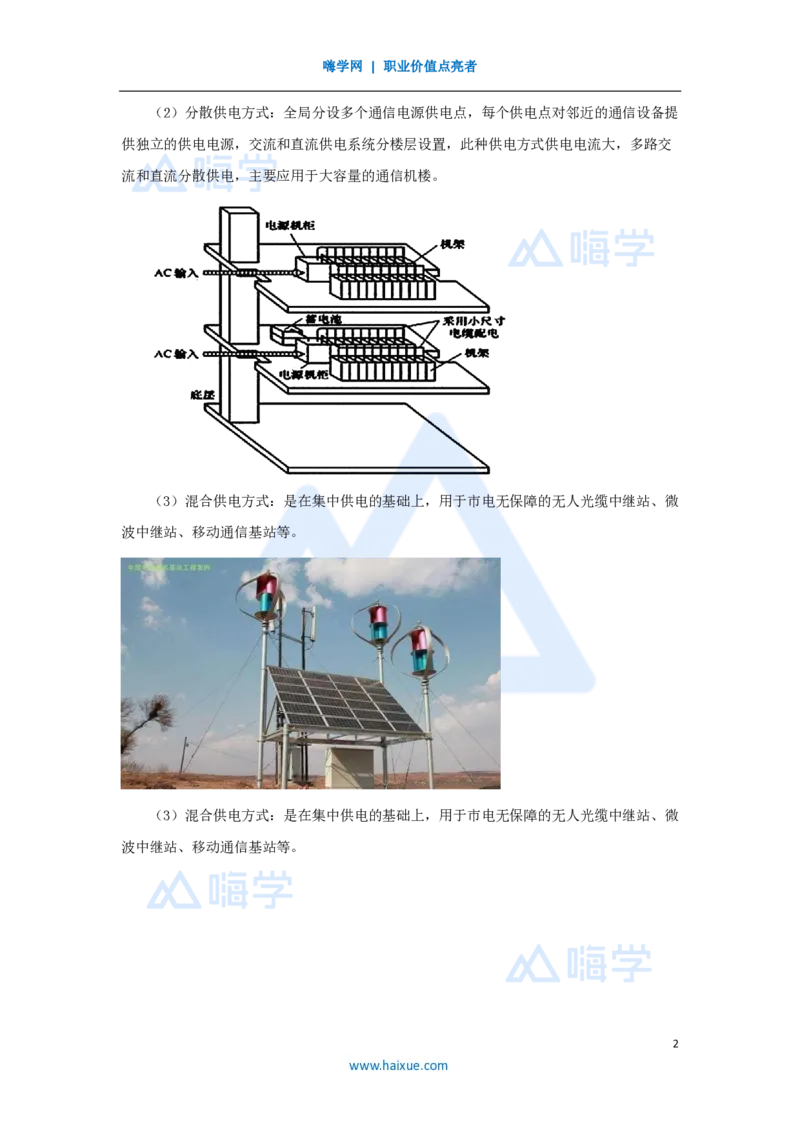

（2）分散供电方式：全局分设多个通信电源供电点，每个供电点对邻近的通信设备提
供独立的供电电源，交流和直流供电系统分楼层设置，此种供电方式供电电流大，多路交
流和直流分散供电，主要应用于大容量的通信机楼。

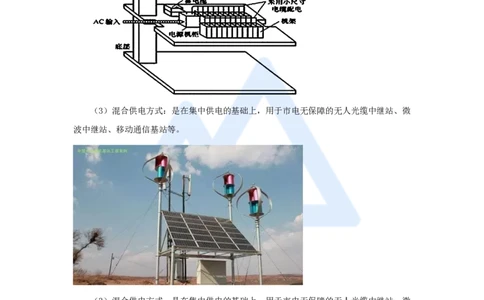

（3）混合供电方式：是在集中供电的基础上，用于市电无保障的无人光缆中继站、微
波中继站、移动通信基站等。
（3）混合供电方式：是在集中供电的基础上，用于市电无保障的无人光缆中继站、微
波中继站、移动通信基站等。
2
www.haixue.com嗨学网 | 职业价值点亮者

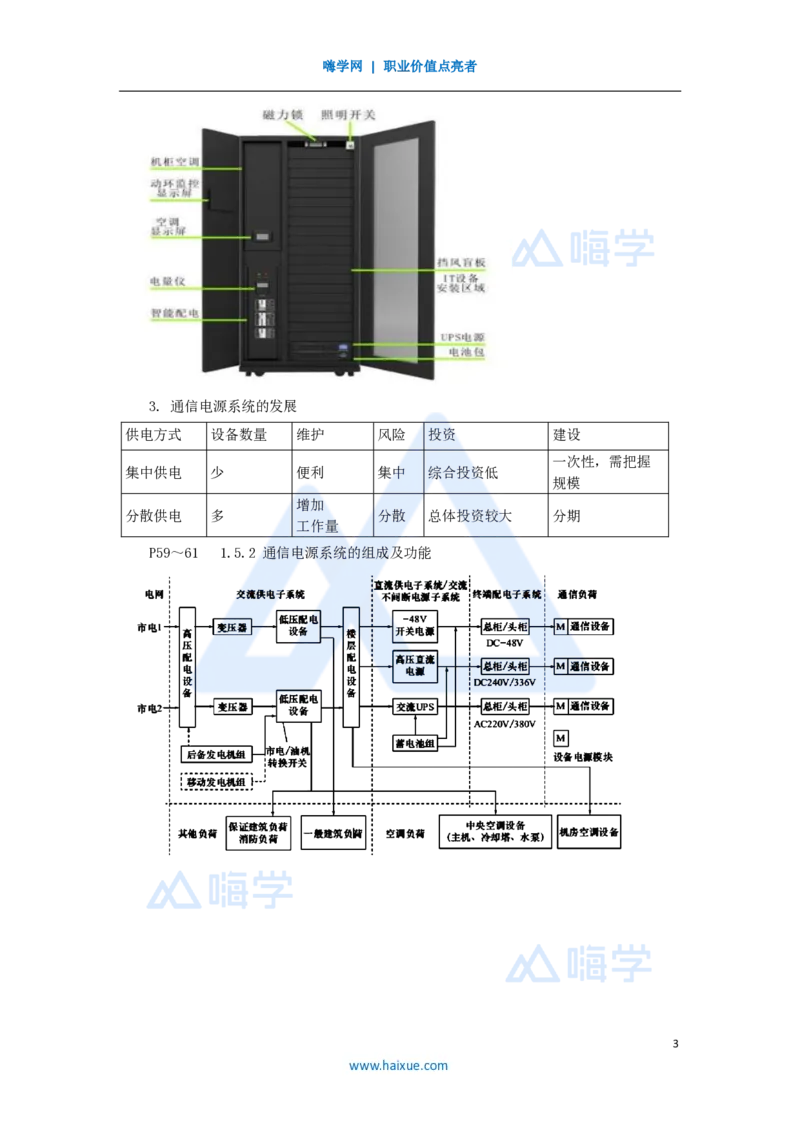

3. 通信电源系统的发展
供电方式 设备数量 维护 风险 投资 建设
一次性，需把握
集中供电 少 便利 集中 综合投资低
规模
增加
分散供电 多 分散 总体投资较大 分期
工作量

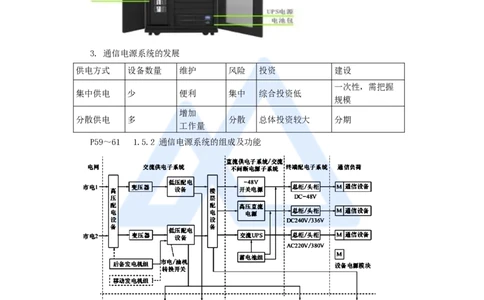

P59～61 1.5.2 通信电源系统的组成及功能
3
www.haixue.com嗨学网 | 职业价值点亮者

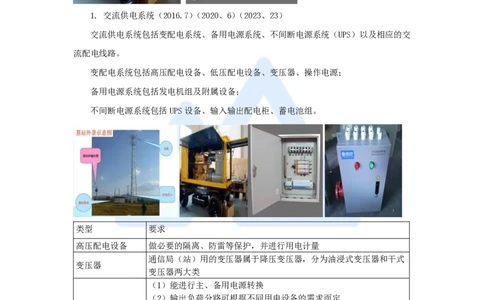

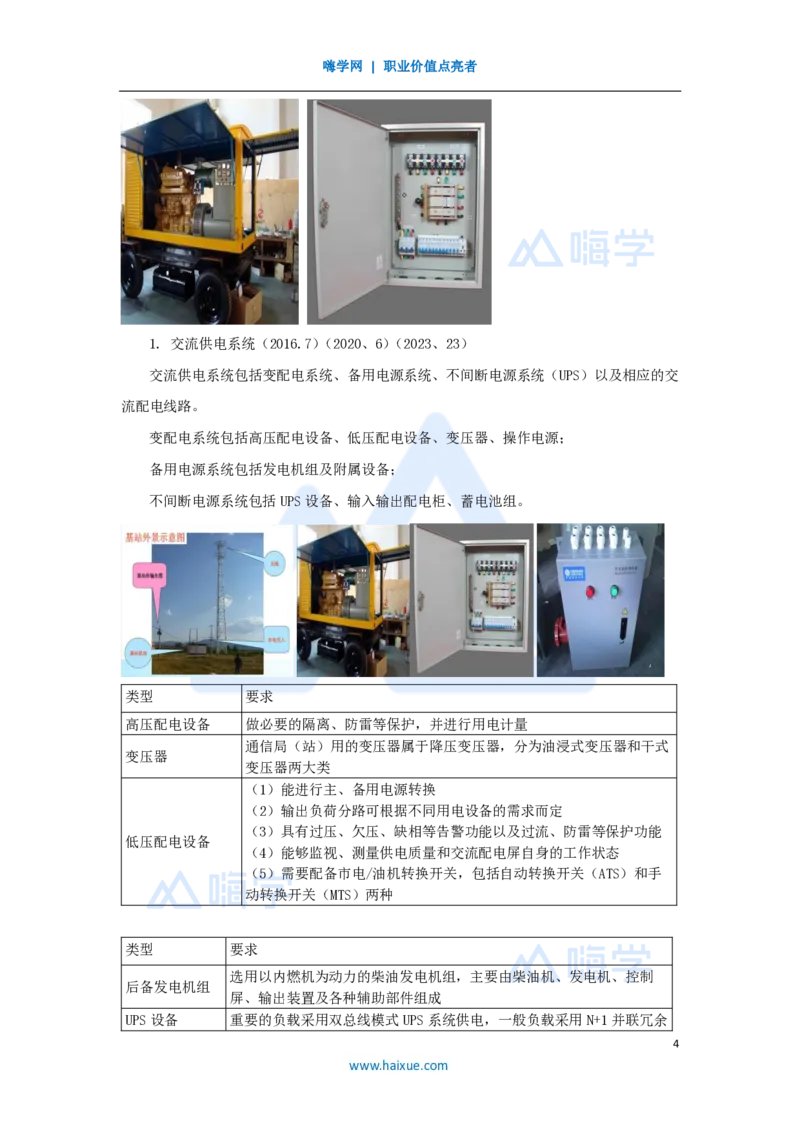

1. 交流供电系统（2016.7）（2020、6）（2023、23）
交流供电系统包括变配电系统、备用电源系统、不间断电源系统（UPS）以及相应的交
流配电线路。
变配电系统包括高压配电设备、低压配电设备、变压器、操作电源；
备用电源系统包括发电机组及附属设备；
不间断电源系统包括UPS设备、输入输出配电柜、蓄电池组。
类型 要求
高压配电设备 做必要的隔离、防雷等保护，并进行用电计量
通信局（站）用的变压器属于降压变压器，分为油浸式变压器和干式
变压器
变压器两大类
（1）能进行主、备用电源转换
（2）输出负荷分路可根据不同用电设备的需求而定
（3）具有过压、欠压、缺相等告警功能以及过流、防雷等保护功能
低压配电设备
（4）能够监视、测量供电质量和交流配电屏自身的工作状态
（5）需要配备市电/油机转换开关，包括自动转换开关（ATS）和手
动转换开关（MTS）两种
类型 要求
选用以内燃机为动力的柴油发电机组，主要由柴油机、发电机、控制
后备发电机组
屏、输出装置及各种辅助部件组成
UPS设备 重要的负载采用双总线模式UPS系统供电，一般负载采用N+1并联冗余
4
www.haixue.com嗨学网 | 职业价值点亮者
模式UPS系统供电，给末端通信设备供电的室外一体化UPS可采用单机
工作方式
蓄电池组 与交流UPS设备相配合，提供短时间的交流供电保障

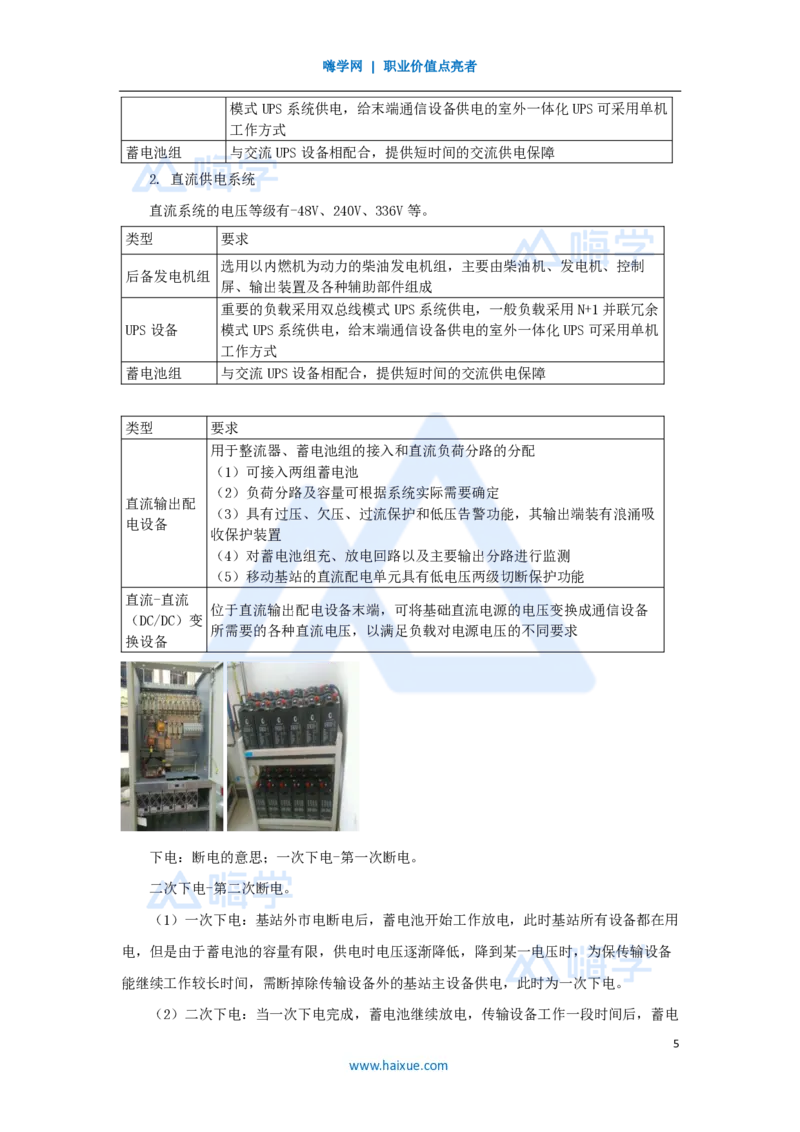

2. 直流供电系统
直流系统的电压等级有-48V、240V、336V等。
类型 要求
选用以内燃机为动力的柴油发电机组，主要由柴油机、发电机、控制
后备发电机组
屏、输出装置及各种辅助部件组成
重要的负载采用双总线模式UPS系统供电，一般负载采用N+1并联冗余
UPS设备 模式UPS系统供电，给末端通信设备供电的室外一体化UPS可采用单机
工作方式
蓄电池组 与交流UPS设备相配合，提供短时间的交流供电保障
类型 要求
用于整流器、蓄电池组的接入和直流负荷分路的分配
（1）可接入两组蓄电池
（2）负荷分路及容量可根据系统实际需要确定
直流输出配
（3）具有过压、欠压、过流保护和低压告警功能，其输出端装有浪涌吸
电设备
收保护装置
（4）对蓄电池组充、放电回路以及主要输出分路进行监测
（5）移动基站的直流配电单元具有低电压两级切断保护功能
直流-直流
位于直流输出配电设备末端，可将基础直流电源的电压变换成通信设备
（DC/DC）变
所需要的各种直流电压，以满足负载对电源电压的不同要求
换设备
下电：断电的意思；一次下电-第一次断电。
二次下电-第二次断电。
（1）一次下电：基站外市电断电后，蓄电池开始工作放电，此时基站所有设备都在用
电，但是由于蓄电池的容量有限，供电时电压逐渐降低，降到某一电压时，为保传输设备
能继续工作较长时间，需断掉除传输设备外的基站主设备供电，此时为一次下电。
（2）二次下电：当一次下电完成，蓄电池继续放电，传输设备工作一段时间后，蓄电
5
www.haixue.com嗨学网 | 职业价值点亮者
池接近临界容量（电压），为保护蓄电池，传输供电会被强制终止，此为二次下电。
传输组网通常是环型组网和链型组网，各种业务和环境监控，包括电源监控的各种数
据都要通过传输，所以传输部分的电源相当重要，所以要把最重要的设备接到二次下电部
分。

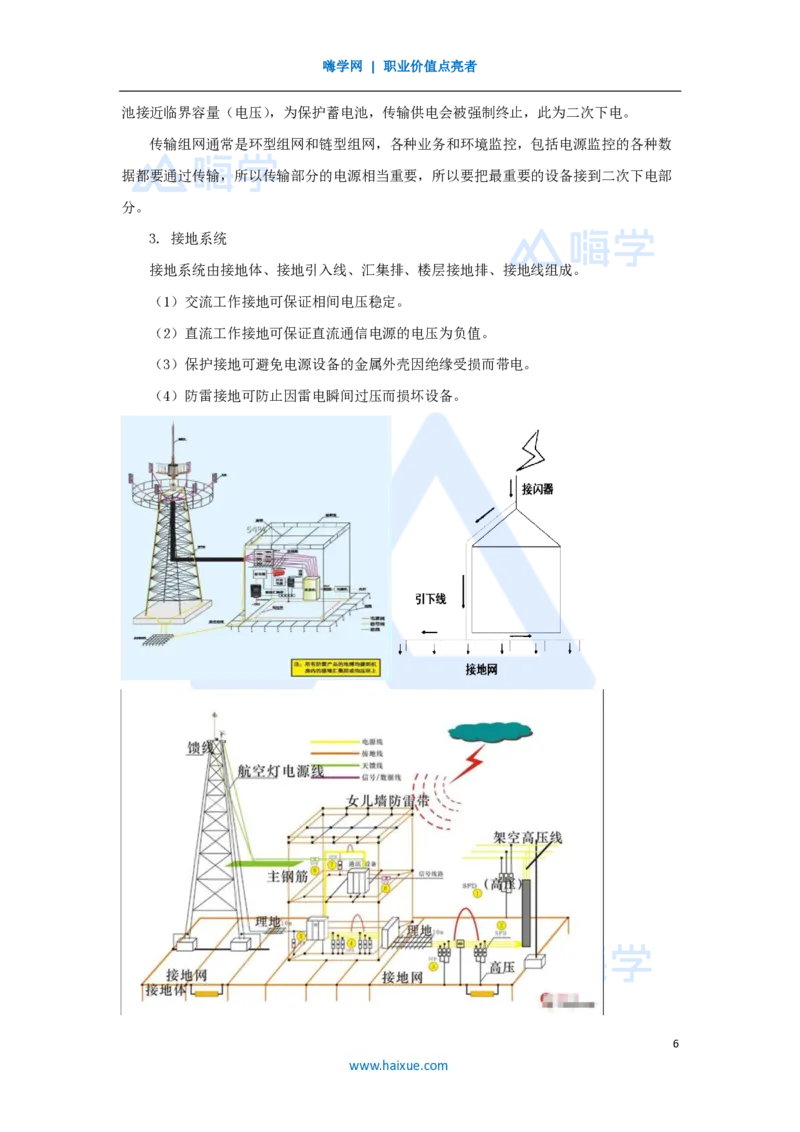

3. 接地系统
接地系统由接地体、接地引入线、汇集排、楼层接地排、接地线组成。
（1）交流工作接地可保证相间电压稳定。
（2）直流工作接地可保证直流通信电源的电压为负值。
（3）保护接地可避免电源设备的金属外壳因绝缘受损而带电。
（4）防雷接地可防止因雷电瞬间过压而损坏设备。
6
www.haixue.com嗨学网 | 职业价值点亮者

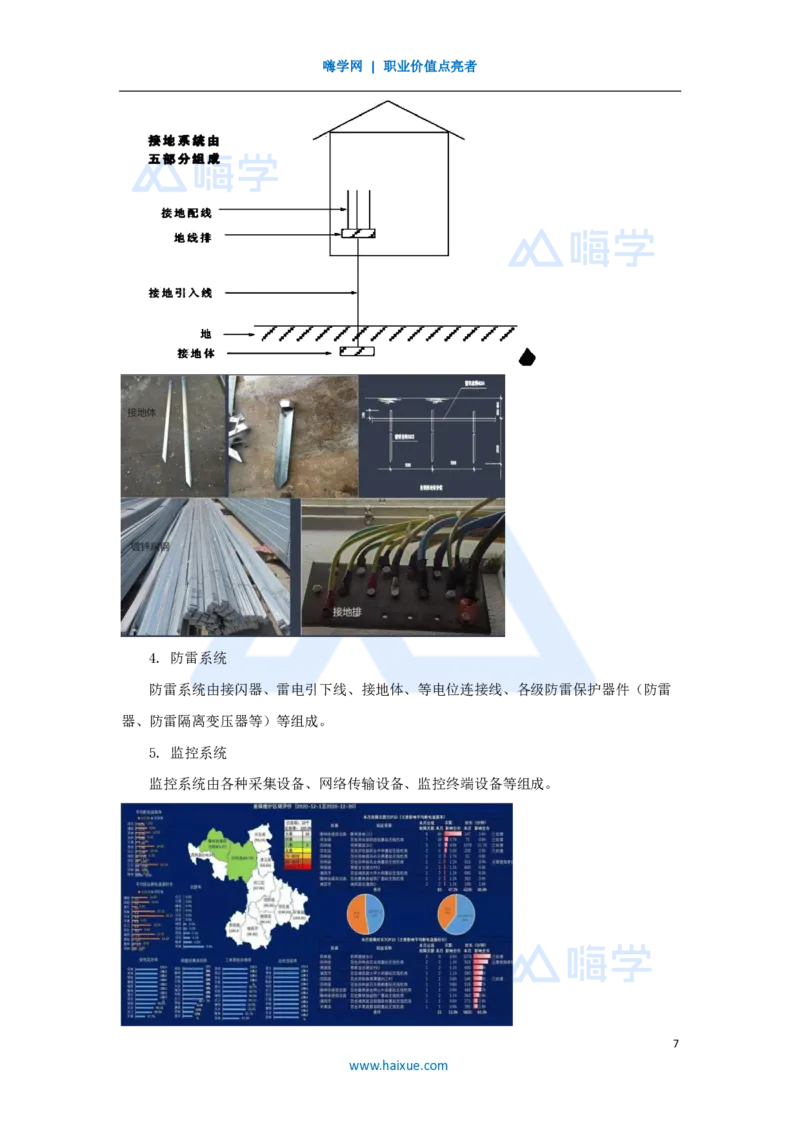

4. 防雷系统
防雷系统由接闪器、雷电引下线、接地体、等电位连接线、各级防雷保护器件（防雷
器、防雷隔离变压器等）等组成。
5. 监控系统
监控系统由各种采集设备、网络传输设备、监控终端设备等组成。
7
