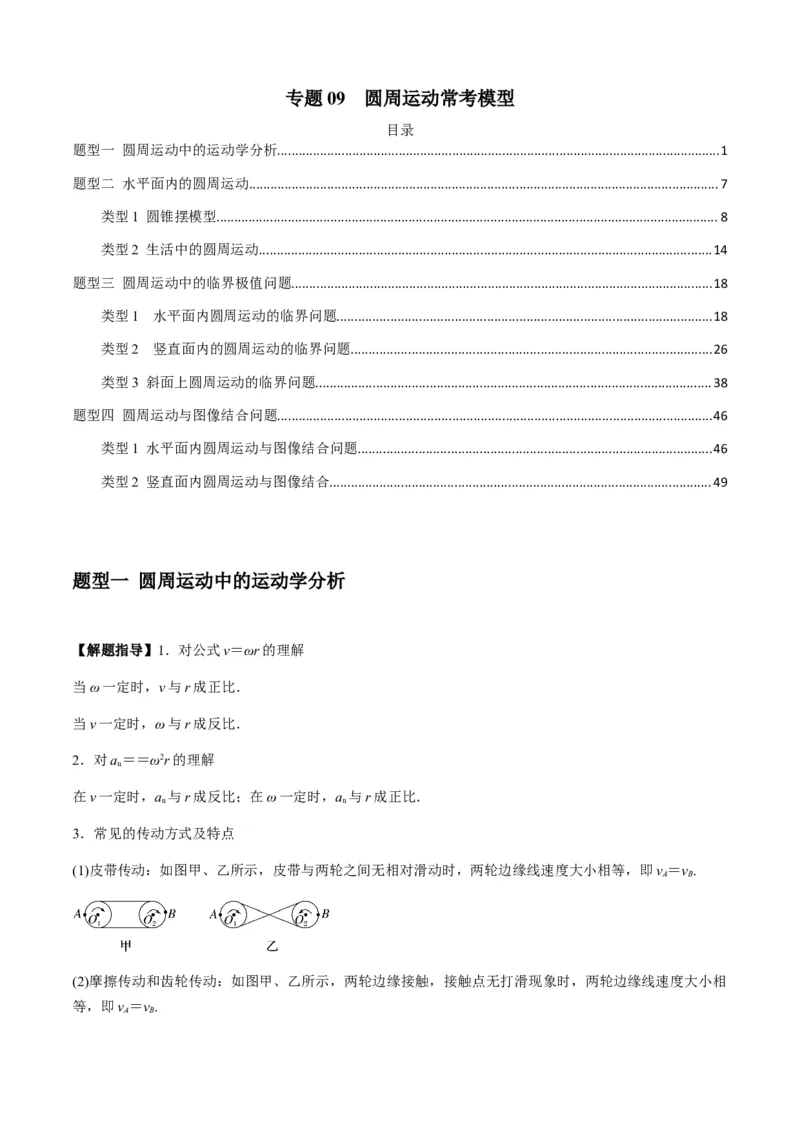

专题09 圆周运动常考模型

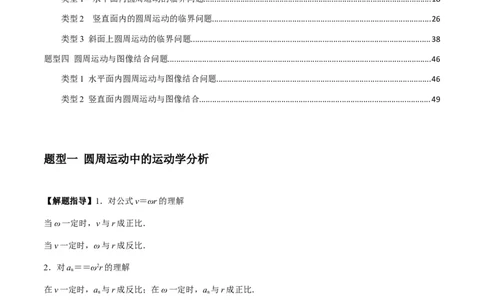

目录
题型一 圆周运动中的运动学分析............................................................................................................................1
题型二 水平面内的圆周运动....................................................................................................................................7
类型1 圆锥摆模型.............................................................................................................................................8
类型2 生活中的圆周运动...............................................................................................................................14
题型三 圆周运动中的临界极值问题......................................................................................................................18
类型1 水平面内圆周运动的临界问题.........................................................................................................18
类型2 竖直面内的圆周运动的临界问题.....................................................................................................26

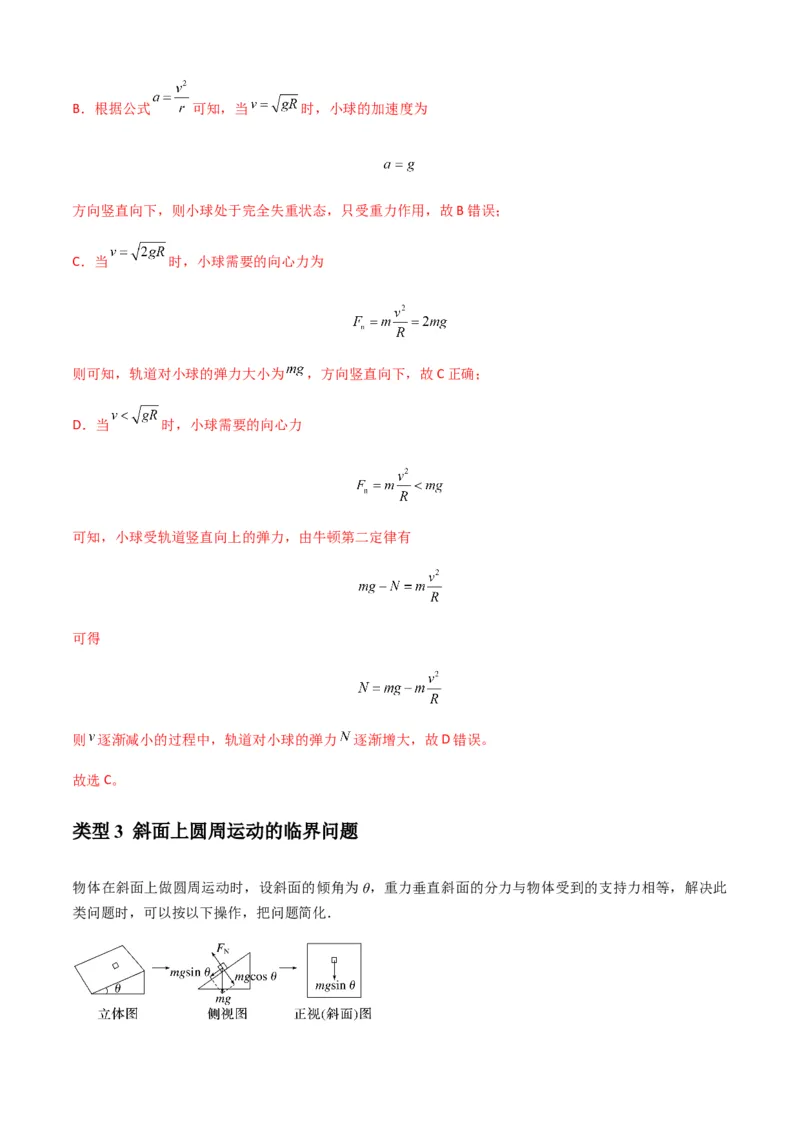

类型3 斜面上圆周运动的临界问题...............................................................................................................38
题型四 圆周运动与图像结合问题..........................................................................................................................46
类型1 水平面内圆周运动与图像结合问题...................................................................................................46

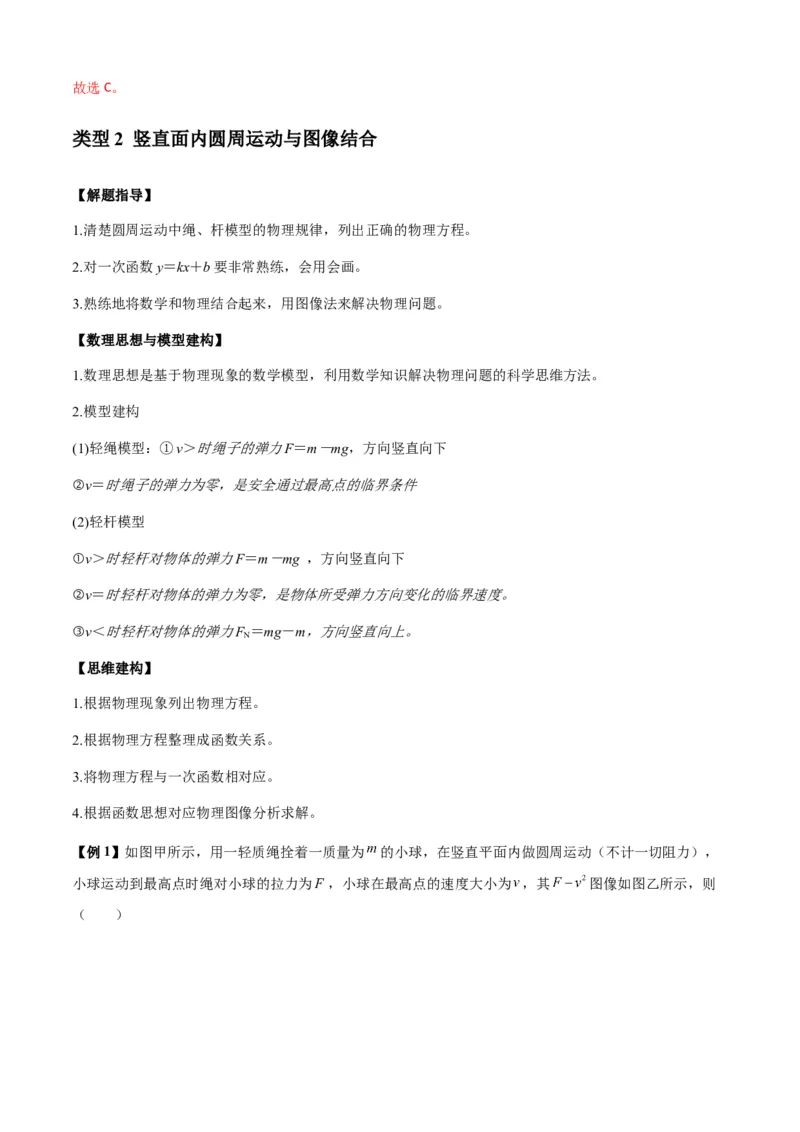

类型2 竖直面内圆周运动与图像结合...........................................................................................................49
题型一 圆周运动中的运动学分析
【解题指导】1．对公式v＝ωr的理解
当ω一定时，v与r成正比．
当v一定时，ω与r成反比．
2．对a＝＝ω2r的理解
n
在v一定时，a 与r成反比；在ω一定时，a 与r成正比．
n n
3．常见的传动方式及特点
(1)皮带传动：如图甲、乙所示，皮带与两轮之间无相对滑动时，两轮边缘线速度大小相等，即v ＝v .
A B
(2)摩擦传动和齿轮传动：如图甲、乙所示，两轮边缘接触，接触点无打滑现象时，两轮边缘线速度大小相
等，即v ＝v .

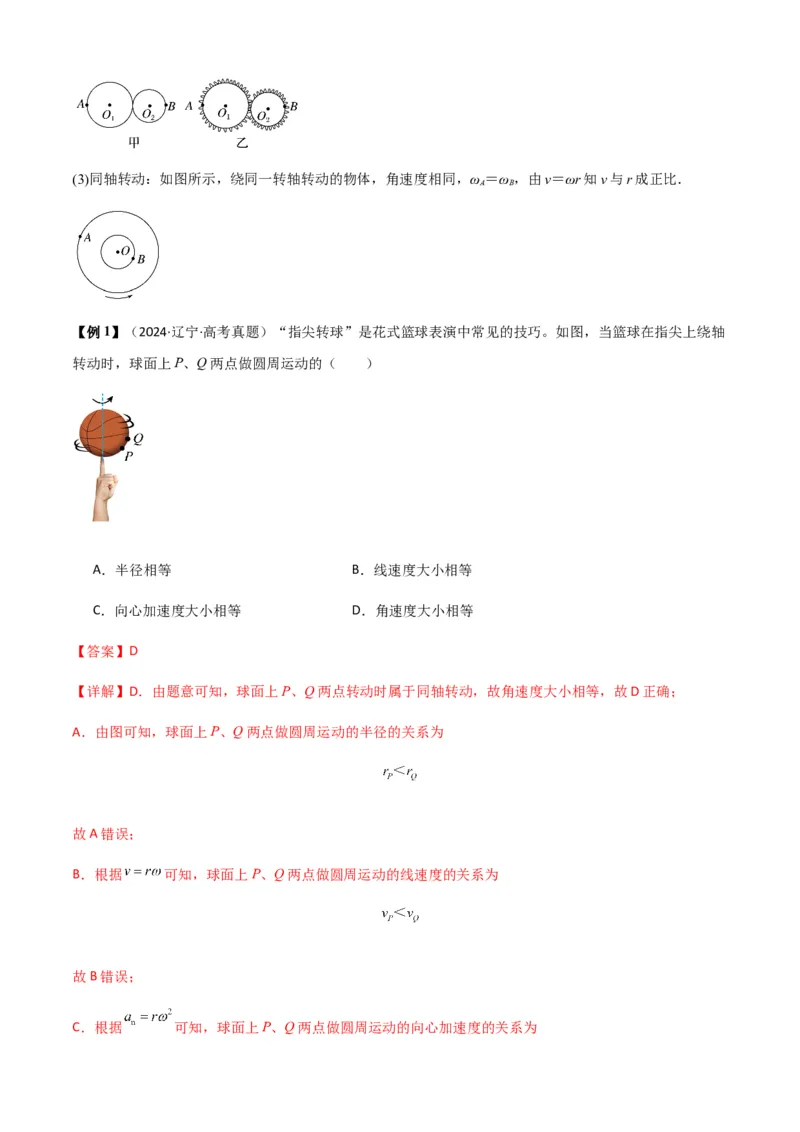

A B(3)同轴转动：如图所示，绕同一转轴转动的物体，角速度相同，ω ＝ω ，由v＝ωr知v与r成正比．
A B
【例1】（2024·辽宁·高考真题）“指尖转球”是花式篮球表演中常见的技巧。如图，当篮球在指尖上绕轴
转动时，球面上P、Q两点做圆周运动的（ ）
A．半径相等 B．线速度大小相等
C．向心加速度大小相等 D．角速度大小相等
【答案】D
【详解】D．由题意可知，球面上P、Q两点转动时属于同轴转动，故角速度大小相等，故D正确；
A．由图可知，球面上P、Q两点做圆周运动的半径的关系为
故A错误；
B．根据 可知，球面上P、Q两点做圆周运动的线速度的关系为
故B错误；
C．根据 可知，球面上P、Q两点做圆周运动的向心加速度的关系为故C错误。
故选D。

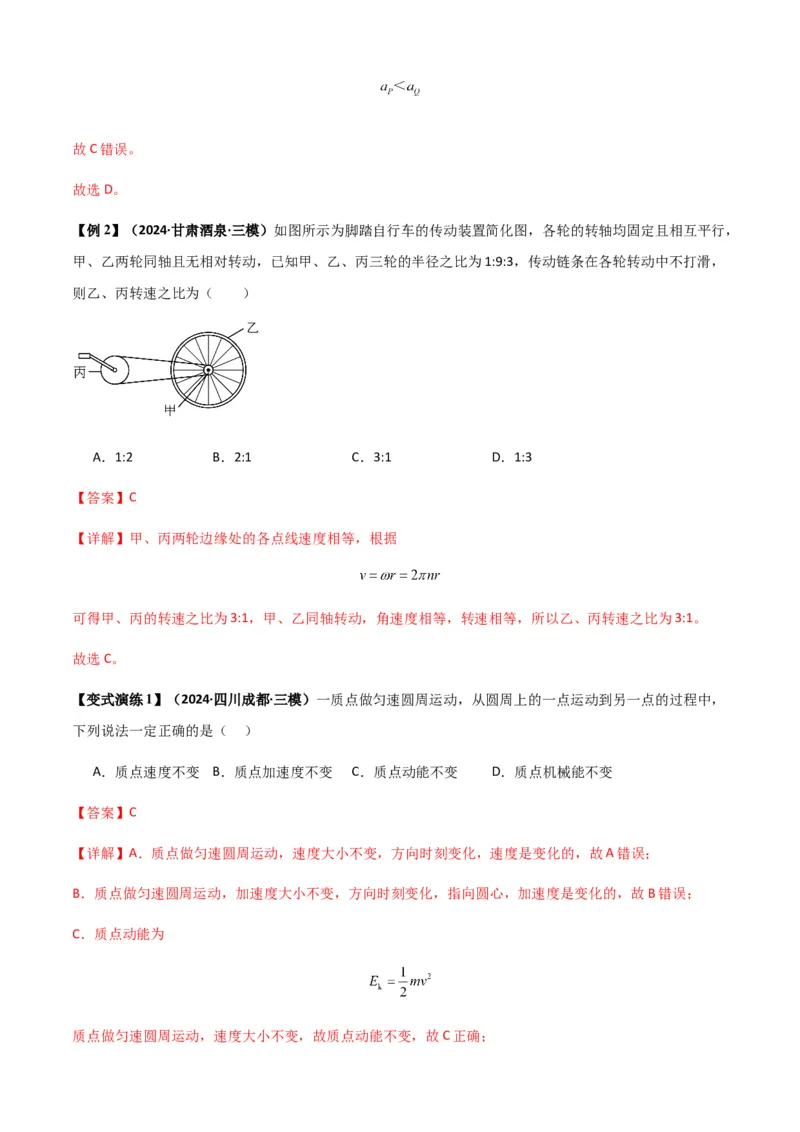

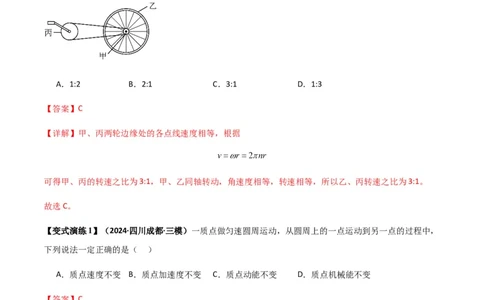

【例2】（2024·甘肃酒泉·三模）如图所示为脚踏自行车的传动装置简化图，各轮的转轴均固定且相互平行，
甲、乙两轮同轴且无相对转动，已知甲、乙、丙三轮的半径之比为1:9:3，传动链条在各轮转动中不打滑，
则乙、丙转速之比为（ ）
A．1:2 B．2:1 C．3:1 D．1:3
【答案】C
【详解】甲、丙两轮边缘处的各点线速度相等，根据
可得甲、丙的转速之比为3:1，甲、乙同轴转动，角速度相等，转速相等，所以乙、丙转速之比为3:1。
故选C。
【变式演练1】（2024·四川成都·三模）一质点做匀速圆周运动，从圆周上的一点运动到另一点的过程中，
下列说法一定正确的是（ ）
A．质点速度不变 B．质点加速度不变 C．质点动能不变 D．质点机械能不变
【答案】C
【详解】A．质点做匀速圆周运动，速度大小不变，方向时刻变化，速度是变化的，故A错误；
B．质点做匀速圆周运动，加速度大小不变，方向时刻变化，指向圆心，加速度是变化的，故B错误；
C．质点动能为
质点做匀速圆周运动，速度大小不变，故质点动能不变，故C正确；D．质点做匀速圆周运动，动能不变，质点的重力势能不一定不变，故质点机械能不一定不变，故D错误。
故选C。
【变式演练2】进入冬季后，北方的冰雪运动吸引了许多南方游客。如图为雪地转转游戏，人乘坐雪圈
（人和雪圈总质量为50kg，大小忽略不计）绕轴以2rad/s的角速度在水平雪地上匀速转动，已知水平杆长
为2m，离地高为2m，绳长为4m，且绳与水平杆垂直。则雪圈（含人）（ ）
A．所受的合外力不变 B．所受绳子的拉力指向圆周运动的圆心
C．线速度大小为8m/s D．所需向心力大小为400N
【答案】C
【详解】A．雪圈（含人）做匀速圆周运动合外力一直指向圆心，方向在时刻发生变化，因而合外力在不
断变化，故A错误；
B．根据图示可知绳子的拉力沿绳并指向绳收缩的方向，并不是指向圆周运动的圆心的，故B错误；
C．根据几何关系可知，雪圈（含人）做匀速圆周运动的半径为
则线速度大小为
故C正确；
D．雪圈（含人）所受的合外力提供所需的向心力，则有
故D错误。
故选C。

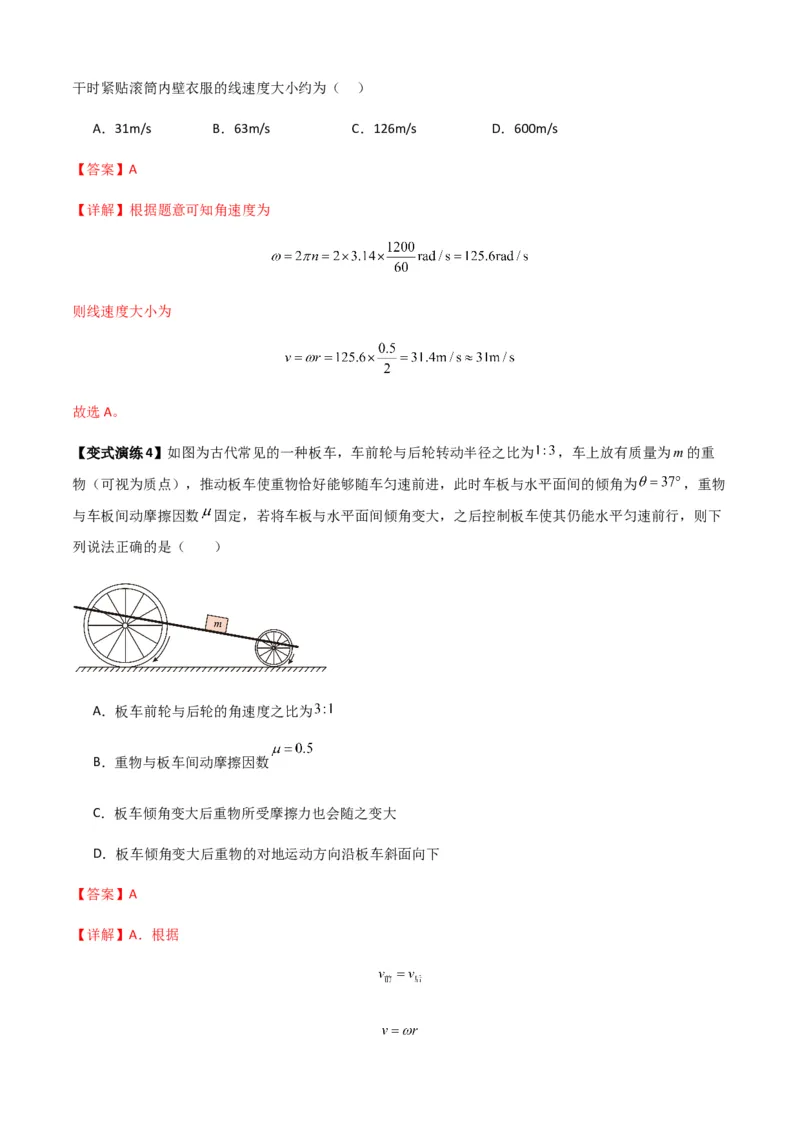

【变式演练3】某款滚筒洗衣机的内筒直径为50cm，在进行衣服脱水甩干时转速可达到1200转/分，则甩干时紧贴滚筒内壁衣服的线速度大小约为（ ）
A．31m/s B．63m/s C．126m/s D．600m/s
【答案】A
【详解】根据题意可知角速度为
则线速度大小为
故选A。
【变式演练4】如图为古代常见的一种板车，车前轮与后轮转动半径之比为 ，车上放有质量为m的重
物（可视为质点），推动板车使重物恰好能够随车匀速前进，此时车板与水平面间的倾角为 ，重物
与车板间动摩擦因数 固定，若将车板与水平面间倾角变大，之后控制板车使其仍能水平匀速前行，则下
列说法正确的是（ ）
A．板车前轮与后轮的角速度之比为
B．重物与板车间动摩擦因数
C．板车倾角变大后重物所受摩擦力也会随之变大
D．板车倾角变大后重物的对地运动方向沿板车斜面向下
【答案】A
【详解】A．根据得
故A正确；
B．根据
得
故B错误；
C．板车倾角变大后，重物会沿斜面下滑，此时的摩擦力为
重物所受摩擦力变小，故C错误；
D．板车倾角变大后重物相对板车沿斜面向下，板车相对地面向前运动，因此重物相对地面的运动方向为
斜向下和向前的合运动方向，故D错误。
故选A。

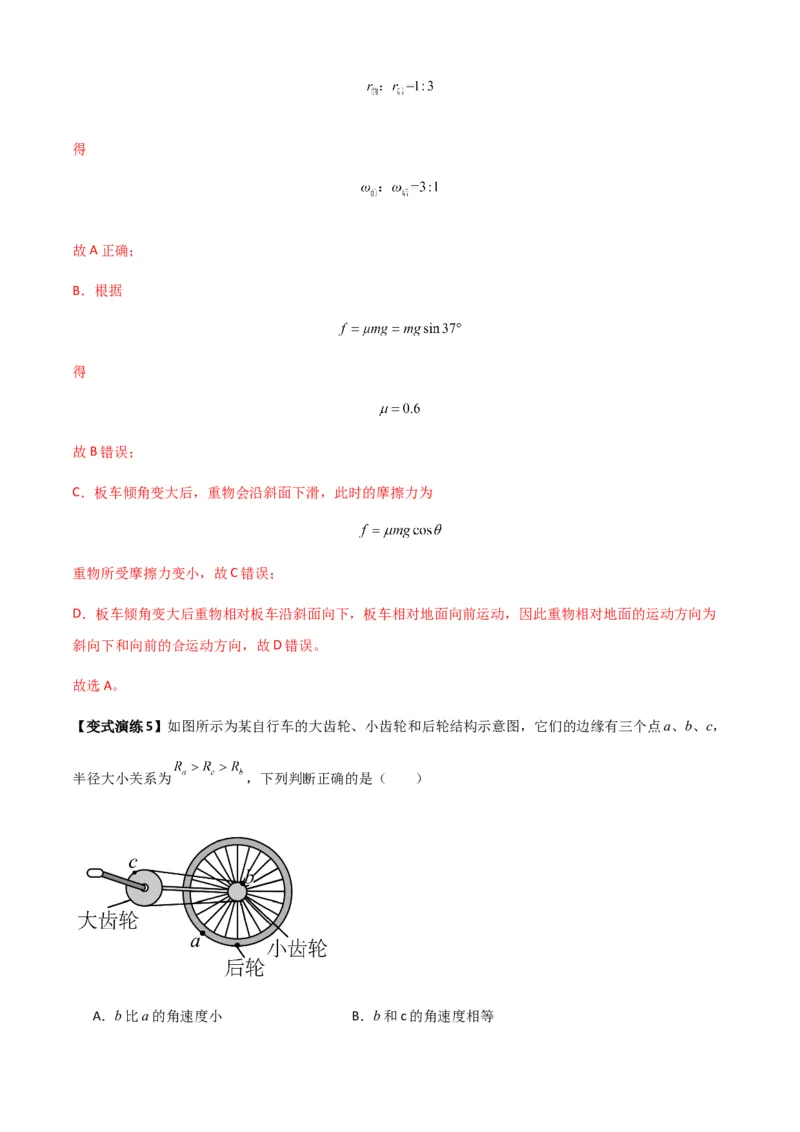

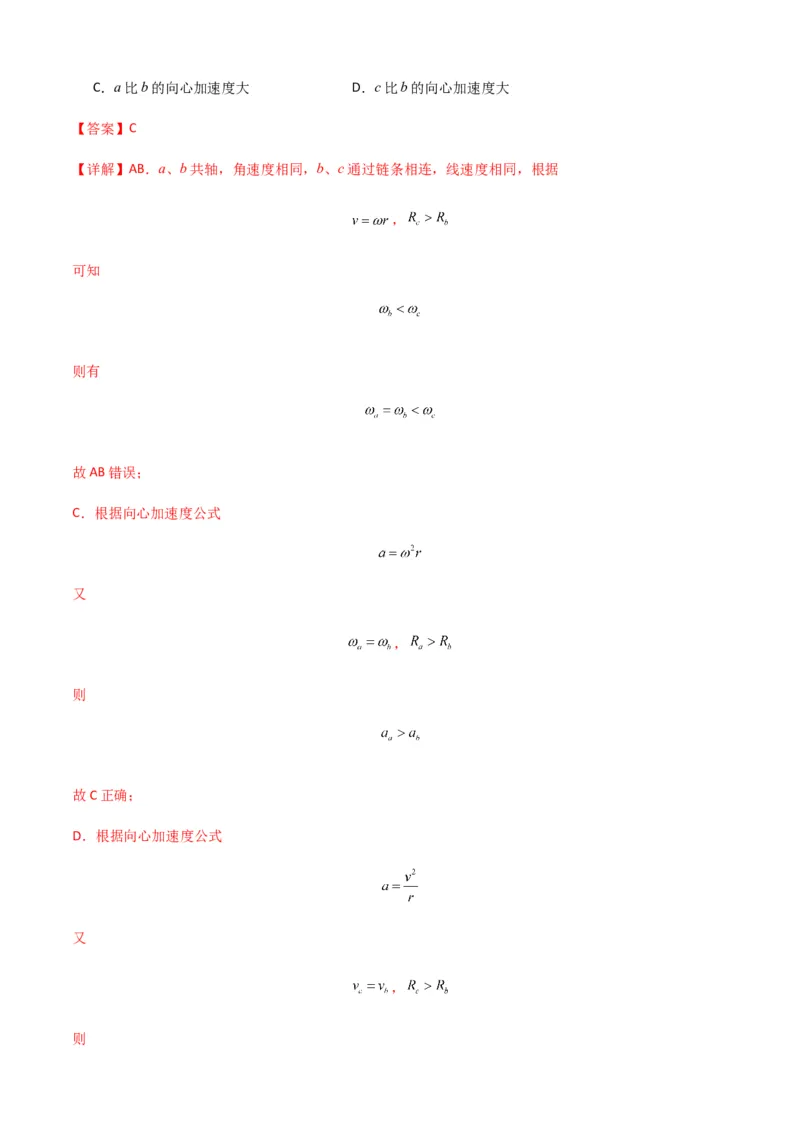

【变式演练5】如图所示为某自行车的大齿轮、小齿轮和后轮结构示意图，它们的边缘有三个点a、b、c，
半径大小关系为 ，下列判断正确的是（ ）
A．b比a的角速度小 B．b和c的角速度相等C．a比b的向心加速度大 D．c比b的向心加速度大
【答案】C
【详解】AB．a、b共轴，角速度相同，b、c通过链条相连，线速度相同，根据
，
可知
则有
故AB错误；
C．根据向心加速度公式
又
，
则
故C正确；
D．根据向心加速度公式
又
，
则故D错误。
故选C。

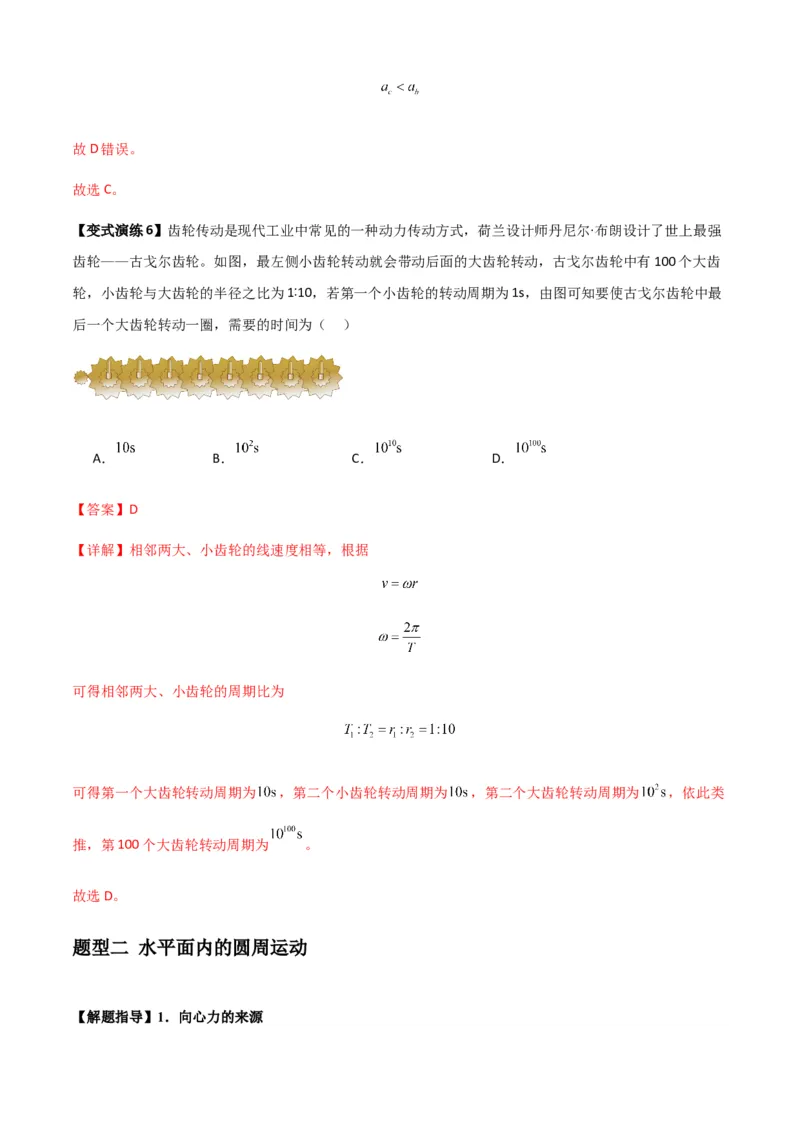

【变式演练6】齿轮传动是现代工业中常见的一种动力传动方式，荷兰设计师丹尼尔·布朗设计了世上最强
齿轮——古戈尔齿轮。如图，最左侧小齿轮转动就会带动后面的大齿轮转动，古戈尔齿轮中有100个大齿
轮，小齿轮与大齿轮的半径之比为1∶10，若第一个小齿轮的转动周期为1s，由图可知要使古戈尔齿轮中最
后一个大齿轮转动一圈，需要的时间为（ ）
A． B． C． D．
【答案】D
【详解】相邻两大、小齿轮的线速度相等，根据
可得相邻两大、小齿轮的周期比为
可得第一个大齿轮转动周期为 ，第二个小齿轮转动周期为 ，第二个大齿轮转动周期为 ，依此类
推，第100个大齿轮转动周期为 。
故选D。
题型二 水平面内的圆周运动
【解题指导】1．向心力的来源向心力是按力的作用效果命名的，可以是重力、弹力、摩擦力等各种力，也可以是几个力的合力或某个力
的分力，因此在受力分析中要避免再另外添加一个向心力．
2．向心力的确定
(1)确定圆周运动的轨道所在的平面，确定圆心的位置．
(2)分析物体的受力情况，所有的力沿半径方向指向圆心的合力就是向心力．

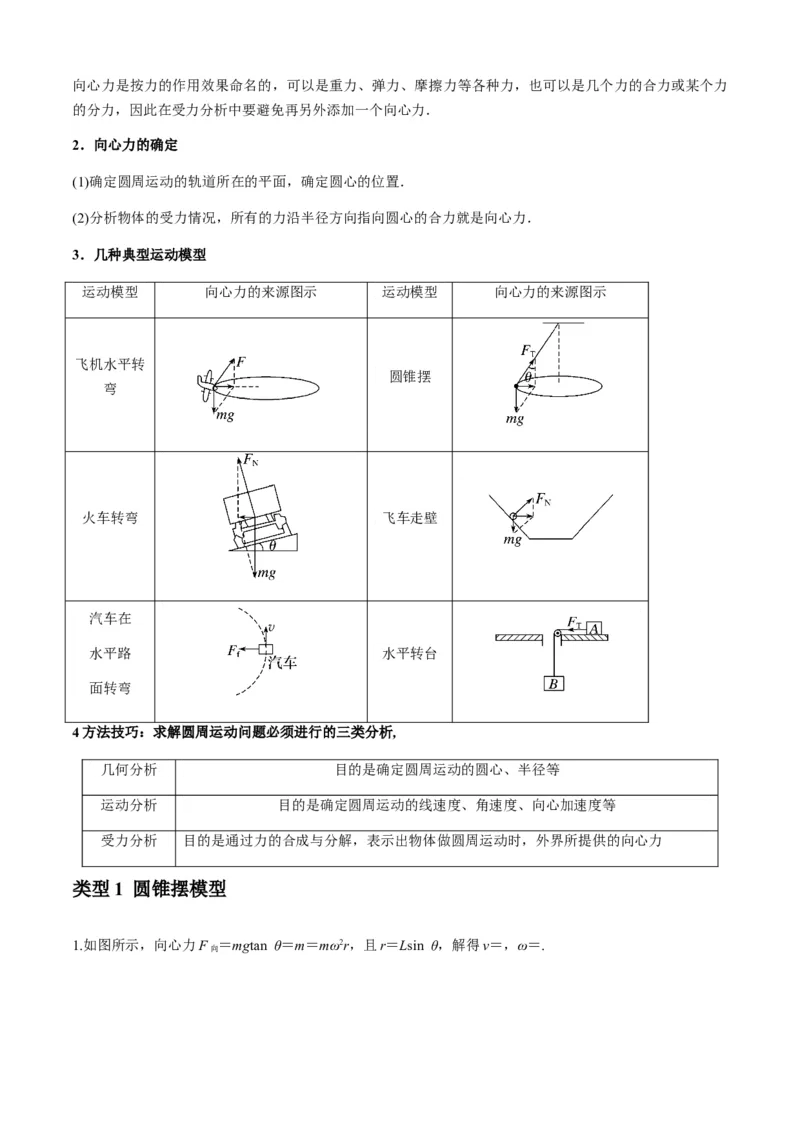

3．几种典型运动模型
运动模型 向心力的来源图示 运动模型 向心力的来源图示
飞机水平转
圆锥摆
弯
火车转弯 飞车走壁
汽车在
水平路 水平转台
面转弯
4方法技巧：求解圆周运动问题必须进行的三类分析,
几何分析 目的是确定圆周运动的圆心、半径等
运动分析 目的是确定圆周运动的线速度、角速度、向心加速度等
受力分析 目的是通过力的合成与分解，表示出物体做圆周运动时，外界所提供的向心力
类型1 圆锥摆模型

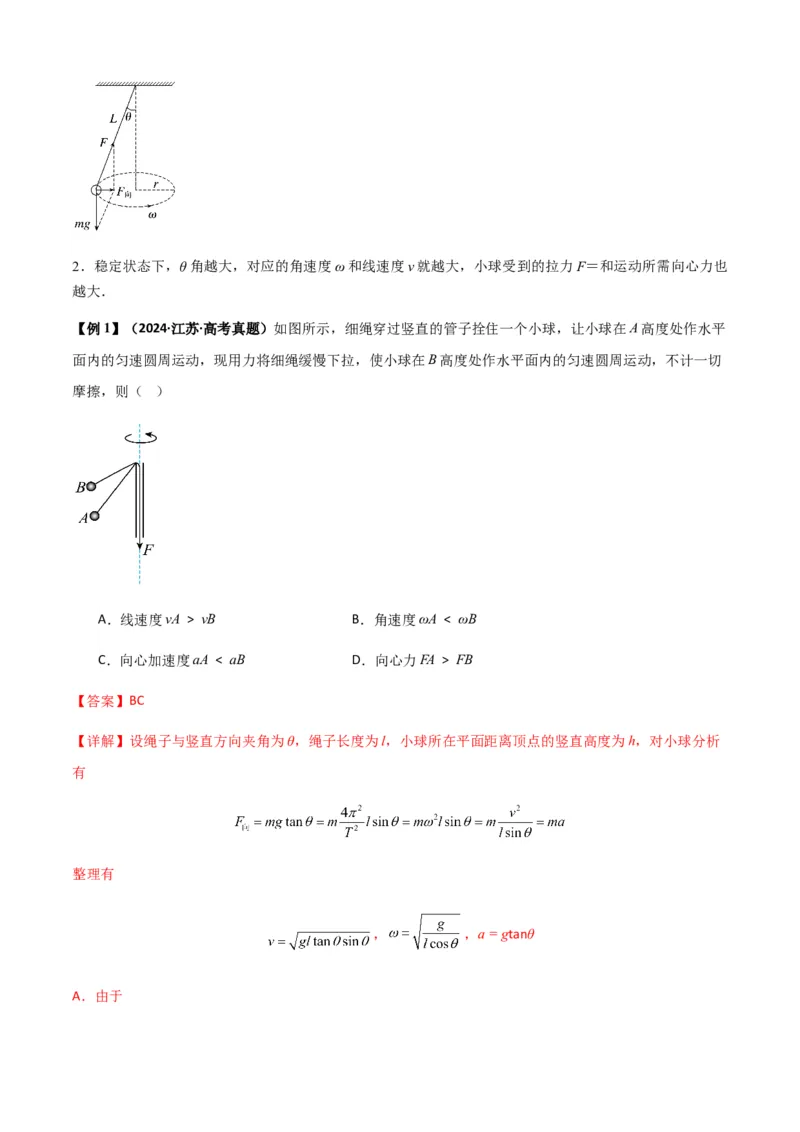

1.如图所示，向心力F ＝mgtan θ＝m＝mω2r，且r＝Lsin θ，解得v＝，ω＝.
向2．稳定状态下，θ角越大，对应的角速度ω和线速度v就越大，小球受到的拉力F＝和运动所需向心力也
越大．
【例1】（2024·江苏·高考真题）如图所示，细绳穿过竖直的管子拴住一个小球，让小球在A高度处作水平
面内的匀速圆周运动，现用力将细绳缓慢下拉，使小球在B高度处作水平面内的匀速圆周运动，不计一切
摩擦，则（ ）
A．线速度vA > vB B．角速度ωA < ωB
C．向心加速度aA < aB D．向心力FA > FB
【答案】BC
【详解】设绳子与竖直方向夹角为θ，绳子长度为l，小球所在平面距离顶点的竖直高度为h，对小球分析
有
整理有
， ，a = gtanθ

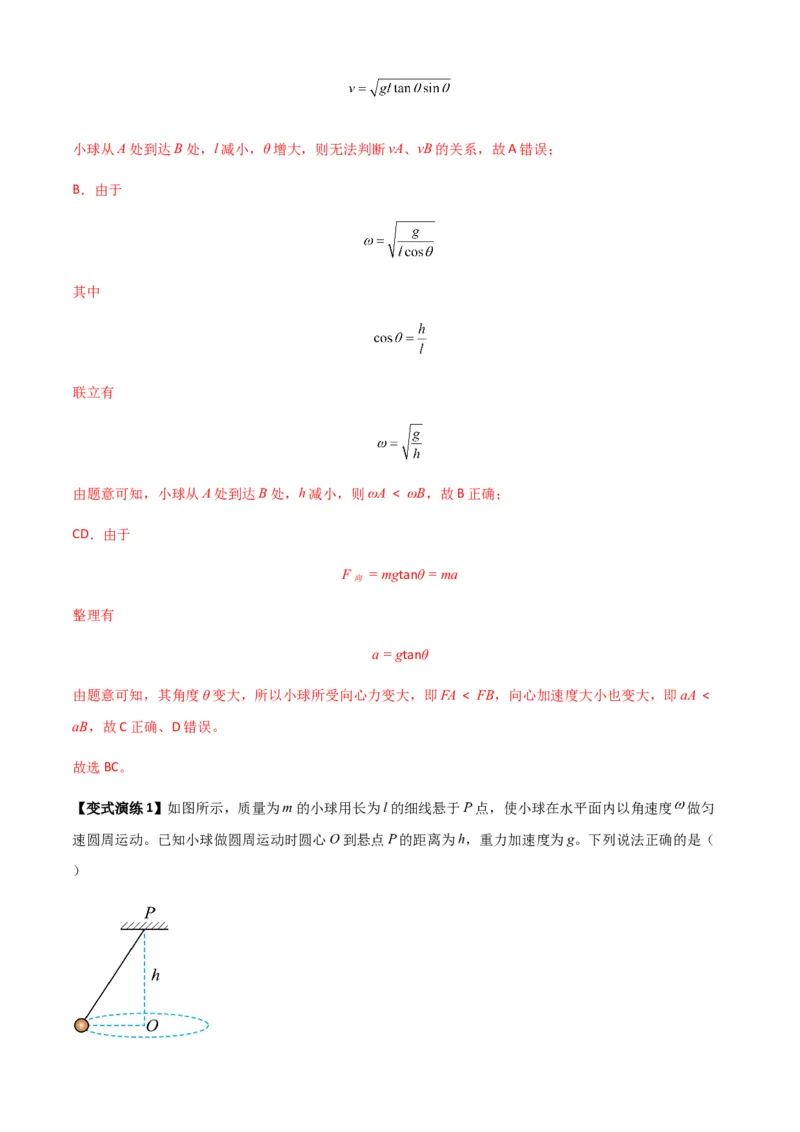

A．由于小球从A处到达B处，l减小，θ增大，则无法判断vA、vB的关系，故A错误；
B．由于
其中
联立有
由题意可知，小球从A处到达B处，h减小，则ωA < ωB，故B正确；
CD．由于
F = mgtanθ = ma
向
整理有
a = gtanθ
由题意可知，其角度θ变大，所以小球所受向心力变大，即FA < FB，向心加速度大小也变大，即aA <
aB，故C正确、D错误。
故选BC。

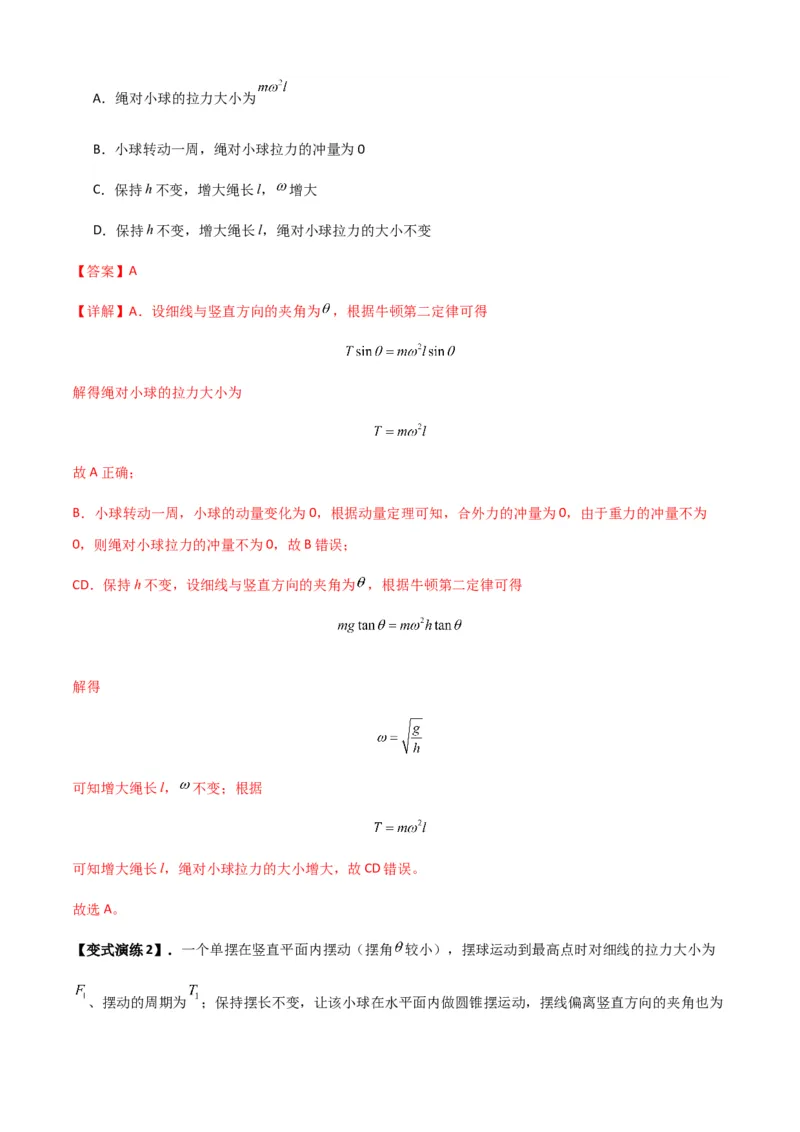

【变式演练1】如图所示，质量为m的小球用长为l的细线悬于P点，使小球在水平面内以角速度 做匀
速圆周运动。已知小球做圆周运动时圆心O到悬点P的距离为h，重力加速度为g。下列说法正确的是（
）A．绳对小球的拉力大小为
B．小球转动一周，绳对小球拉力的冲量为0
C．保持h不变，增大绳长l， 增大
D．保持h不变，增大绳长l，绳对小球拉力的大小不变
【答案】A
【详解】A．设细线与竖直方向的夹角为 ，根据牛顿第二定律可得
解得绳对小球的拉力大小为
故A正确；
B．小球转动一周，小球的动量变化为0，根据动量定理可知，合外力的冲量为0，由于重力的冲量不为
0，则绳对小球拉力的冲量不为0，故B错误；
CD．保持h不变，设细线与竖直方向的夹角为 ，根据牛顿第二定律可得
解得
可知增大绳长l， 不变；根据
可知增大绳长l，绳对小球拉力的大小增大，故CD错误。
故选A。

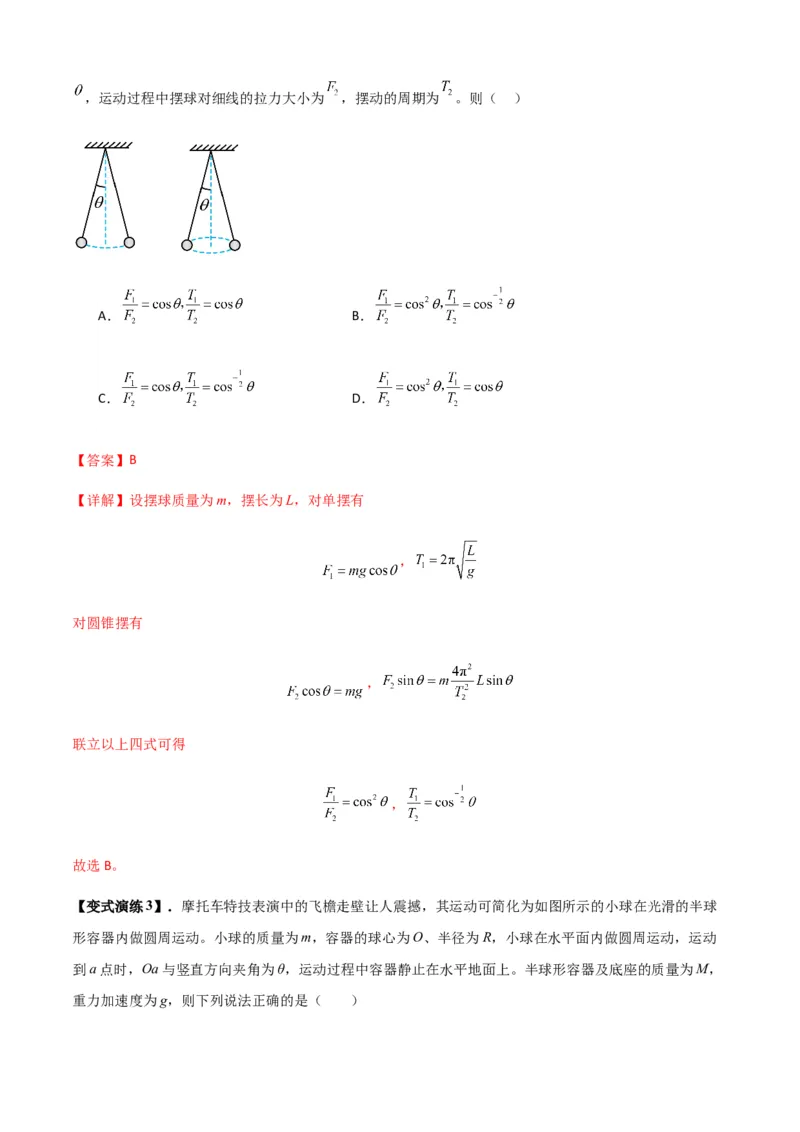

【变式演练2】．一个单摆在竖直平面内摆动（摆角 较小），摆球运动到最高点时对细线的拉力大小为
、摆动的周期为 ；保持摆长不变，让该小球在水平面内做圆锥摆运动，摆线偏离竖直方向的夹角也为，运动过程中摆球对细线的拉力大小为 ，摆动的周期为 。则（ ）
A． B．
C． D．
【答案】B
【详解】设摆球质量为m，摆长为L，对单摆有
，
对圆锥摆有
，
联立以上四式可得
，
故选B。

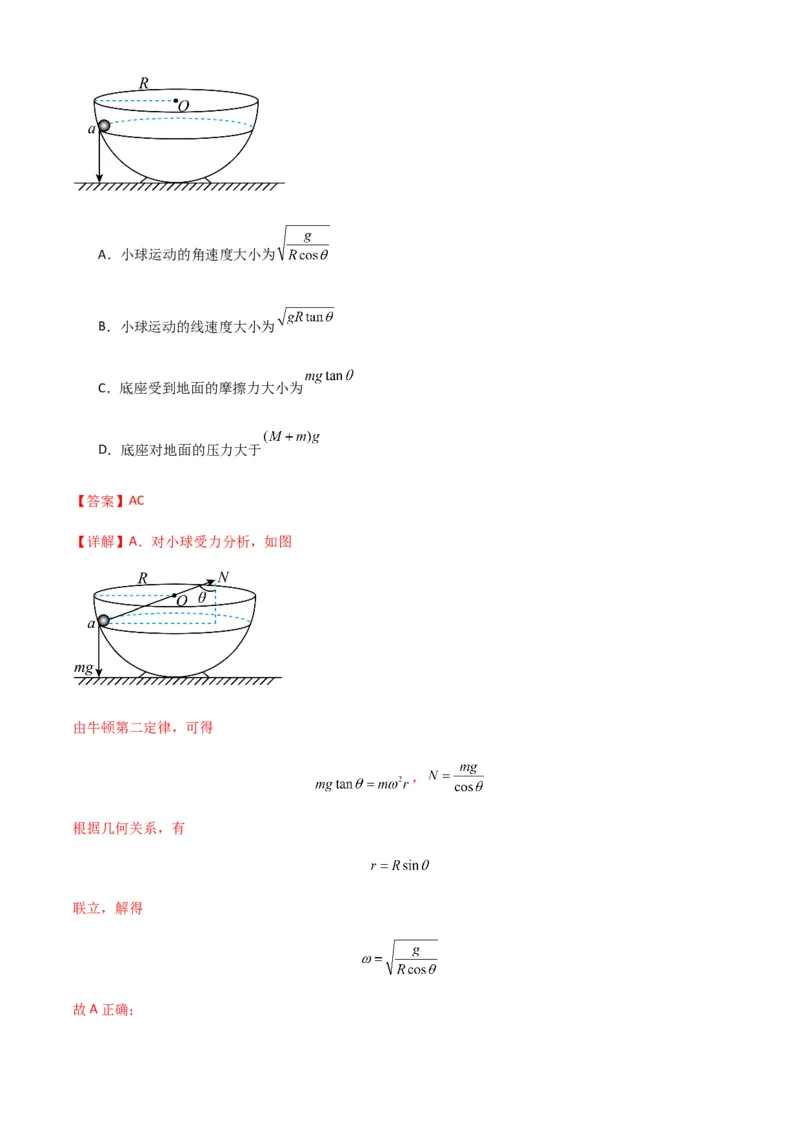

【变式演练3】．摩托车特技表演中的飞檐走壁让人震撼，其运动可简化为如图所示的小球在光滑的半球
形容器内做圆周运动。小球的质量为m，容器的球心为O、半径为R，小球在水平面内做圆周运动，运动
到a点时，Oa与竖直方向夹角为θ，运动过程中容器静止在水平地面上。半球形容器及底座的质量为M，
重力加速度为g，则下列说法正确的是（ ）A．小球运动的角速度大小为
B．小球运动的线速度大小为
C．底座受到地面的摩擦力大小为
D．底座对地面的压力大于
【答案】AC
【详解】A．对小球受力分析，如图
由牛顿第二定律，可得
，
根据几何关系，有
联立，解得

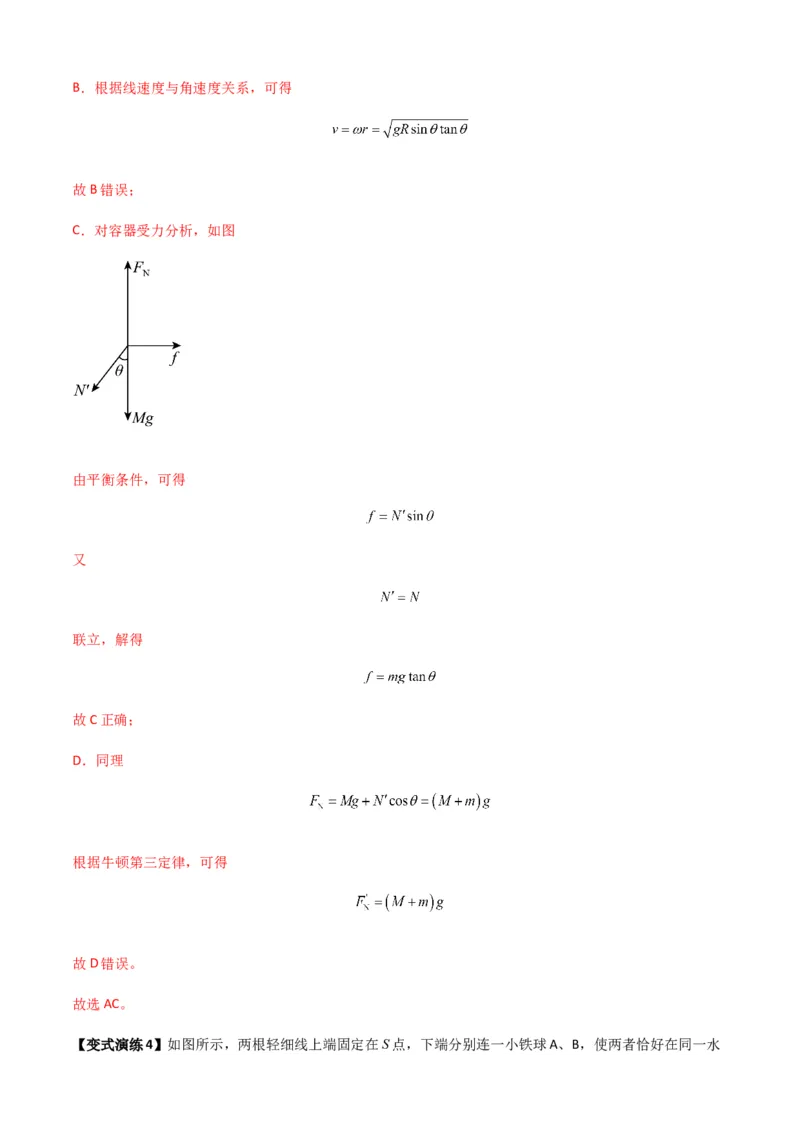

故A正确；B．根据线速度与角速度关系，可得
故B错误；
C．对容器受力分析，如图
由平衡条件，可得
又
联立，解得
故C正确；
D．同理
根据牛顿第三定律，可得
故D错误。
故选AC。

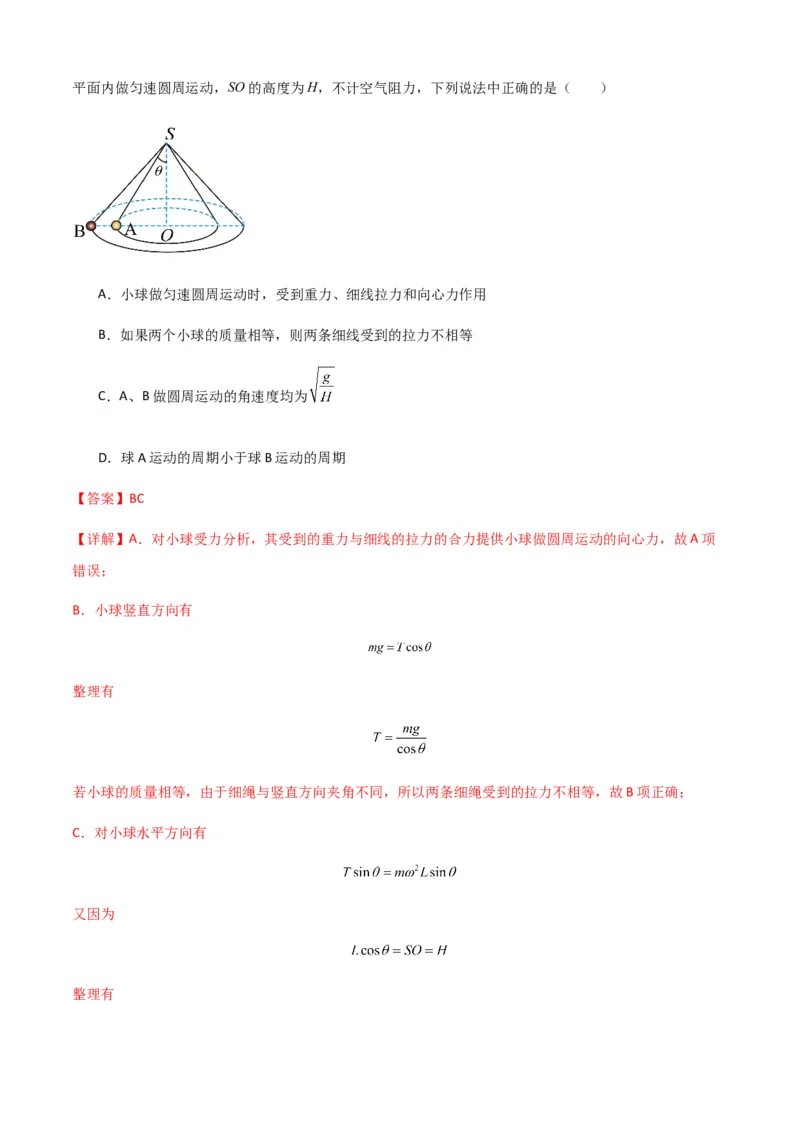

【变式演练4】如图所示，两根轻细线上端固定在S点，下端分别连一小铁球A、B，使两者恰好在同一水平面内做匀速圆周运动，SO的高度为H，不计空气阻力，下列说法中正确的是（ ）
A．小球做匀速圆周运动时，受到重力、细线拉力和向心力作用
B．如果两个小球的质量相等，则两条细线受到的拉力不相等
C．A、B做圆周运动的角速度均为
D．球A运动的周期小于球B运动的周期
【答案】BC
【详解】A．对小球受力分析，其受到的重力与细线的拉力的合力提供小球做圆周运动的向心力，故A项
错误；
B．小球竖直方向有
整理有
若小球的质量相等，由于细绳与竖直方向夹角不同，所以两条细绳受到的拉力不相等，故B项正确；
C．对小球水平方向有
又因为
整理有由于两者恰好在同一水平面内做匀速圆周运动，故C项正确；
D．由之前的分析可知，两球的角速度大小相同，由角速度与周期的公式有
球A运动的周期等于球B运动的周期，故D项错误。
故选BC。
类型2 生活中的圆周运动

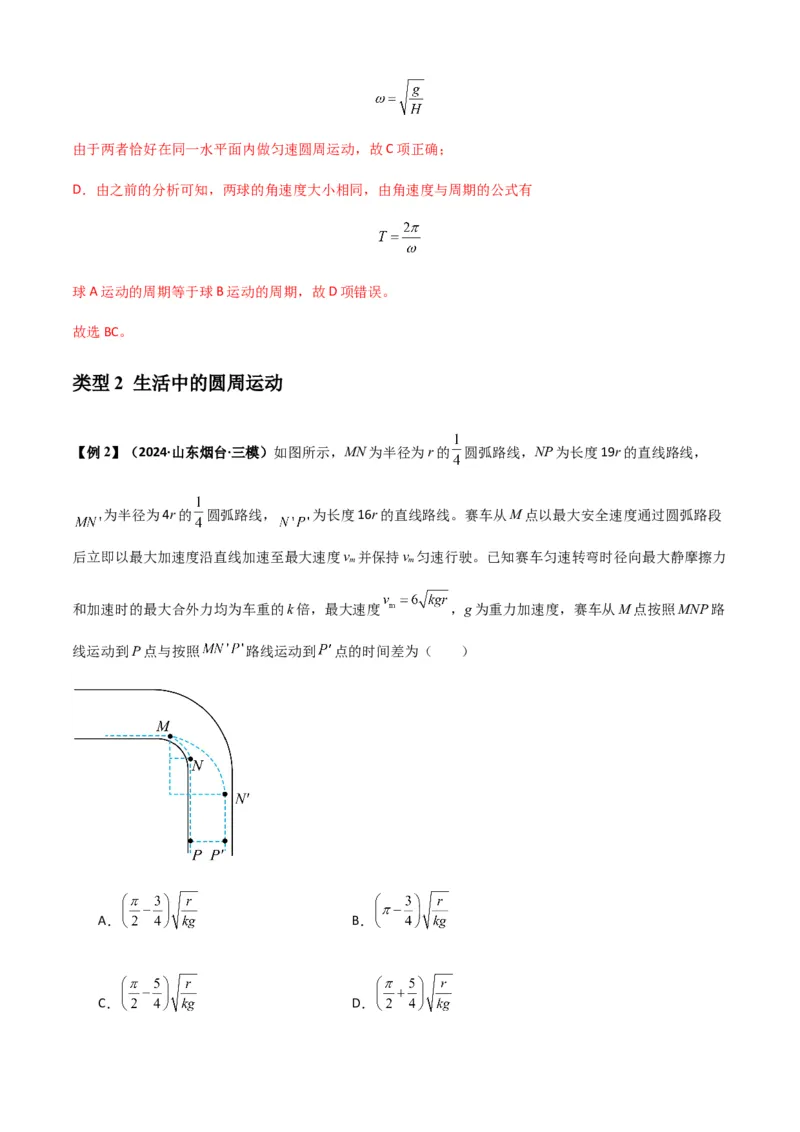

【例2】（2024·山东烟台·三模）如图所示，MN为半径为r的 圆弧路线，NP为长度19r的直线路线，
为半径为4r的 圆弧路线， 为长度16r的直线路线。赛车从M点以最大安全速度通过圆弧路段
后立即以最大加速度沿直线加速至最大速度v 并保持v 匀速行驶。已知赛车匀速转弯时径向最大静摩擦力
m m
和加速时的最大合外力均为车重的k倍，最大速度 ，g为重力加速度，赛车从M点按照MNP路
线运动到P点与按照 路线运动到 点的时间差为（ ）
A． B．

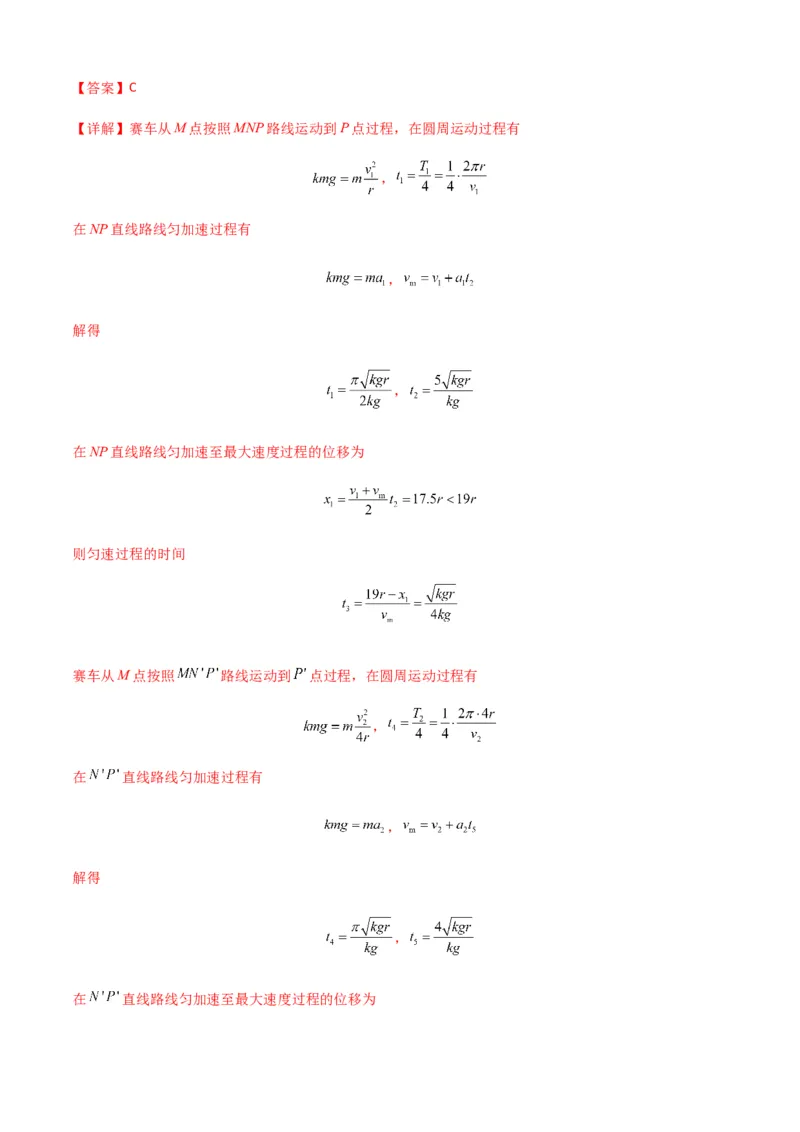

C． D．【答案】C
【详解】赛车从M点按照MNP路线运动到P点过程，在圆周运动过程有
，
在NP直线路线匀加速过程有
，
解得
，
在NP直线路线匀加速至最大速度过程的位移为
则匀速过程的时间
赛车从M点按照 路线运动到 点过程，在圆周运动过程有
，
在 直线路线匀加速过程有
，
解得
，
在 直线路线匀加速至最大速度过程的位移为即匀加速至最大速度时，恰好到达 ，则赛车从M点按照MNP路线运动到P点与按照 路线运动到
点的时间差为
解得
故选C。

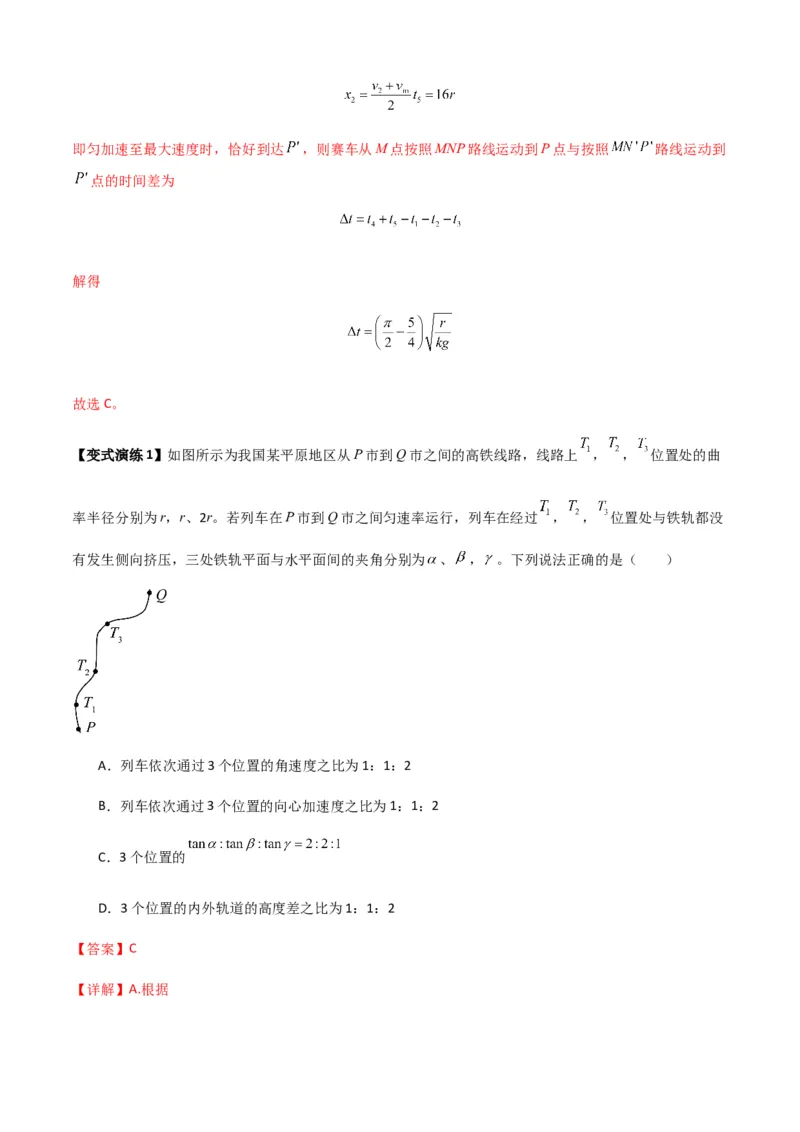

【变式演练1】如图所示为我国某平原地区从P市到Q市之间的高铁线路，线路上 ， ， 位置处的曲
率半径分别为r，r、2r。若列车在P市到Q市之间匀速率运行，列车在经过 ， ， 位置处与铁轨都没
有发生侧向挤压，三处铁轨平面与水平面间的夹角分别为 、 ， 。下列说法正确的是（ ）
A．列车依次通过3个位置的角速度之比为1：1：2
B．列车依次通过3个位置的向心加速度之比为1：1：2
C．3个位置的
D．3个位置的内外轨道的高度差之比为1：1：2
【答案】C

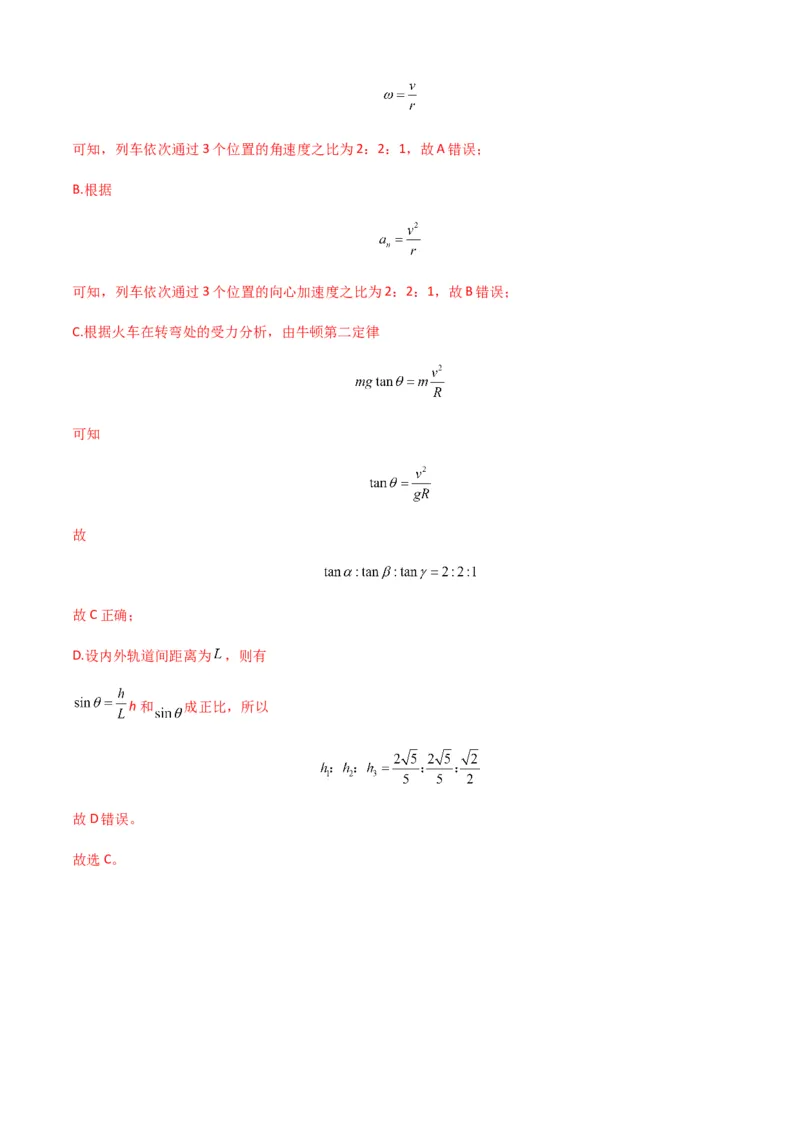

【详解】A.根据可知，列车依次通过3个位置的角速度之比为2：2：1，故A错误；
B.根据
可知，列车依次通过3个位置的向心加速度之比为2：2：1，故B错误；
C.根据火车在转弯处的受力分析，由牛顿第二定律
可知
故
故C正确；
D.设内外轨道间距离为 ，则有
h和 成正比，所以
故D错误。

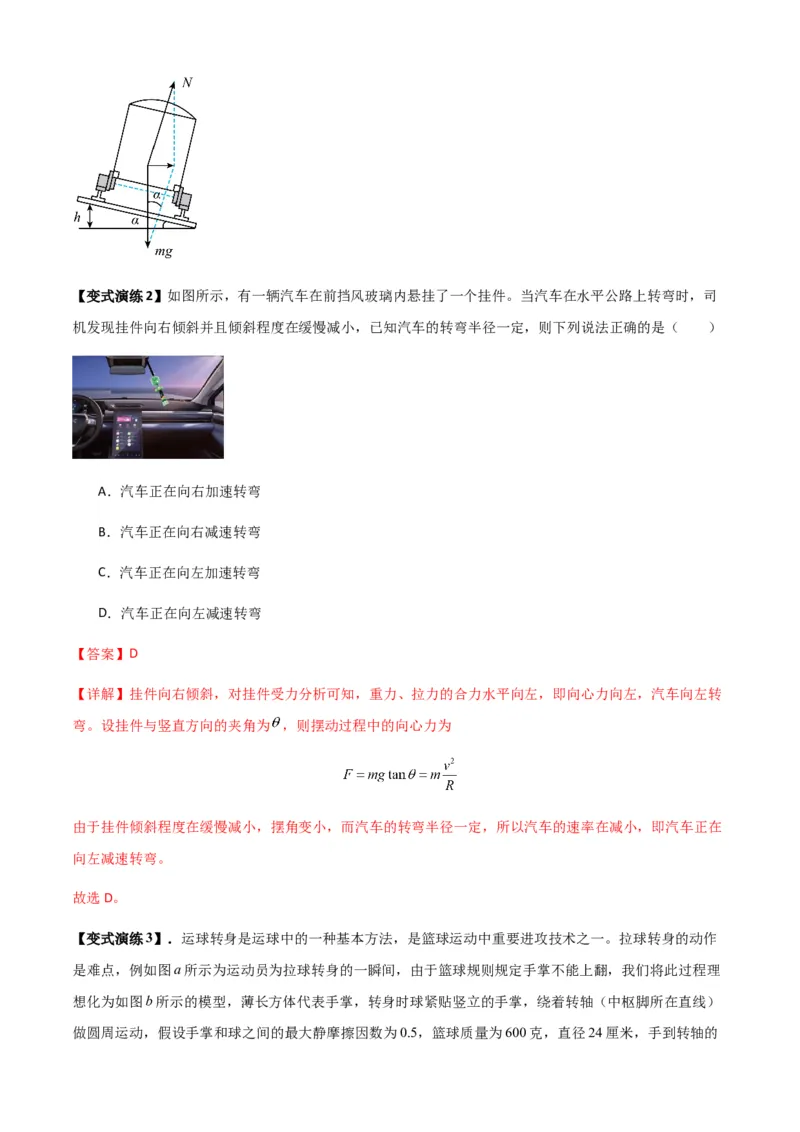

故选C。【变式演练2】如图所示，有一辆汽车在前挡风玻璃内悬挂了一个挂件。当汽车在水平公路上转弯时，司
机发现挂件向右倾斜并且倾斜程度在缓慢减小，已知汽车的转弯半径一定，则下列说法正确的是（ ）
A．汽车正在向右加速转弯
B．汽车正在向右减速转弯
C．汽车正在向左加速转弯
D．汽车正在向左减速转弯
【答案】D
【详解】挂件向右倾斜，对挂件受力分析可知，重力、拉力的合力水平向左，即向心力向左，汽车向左转
弯。设挂件与竖直方向的夹角为 ，则摆动过程中的向心力为
由于挂件倾斜程度在缓慢减小，摆角变小，而汽车的转弯半径一定，所以汽车的速率在减小，即汽车正在
向左减速转弯。
故选D。

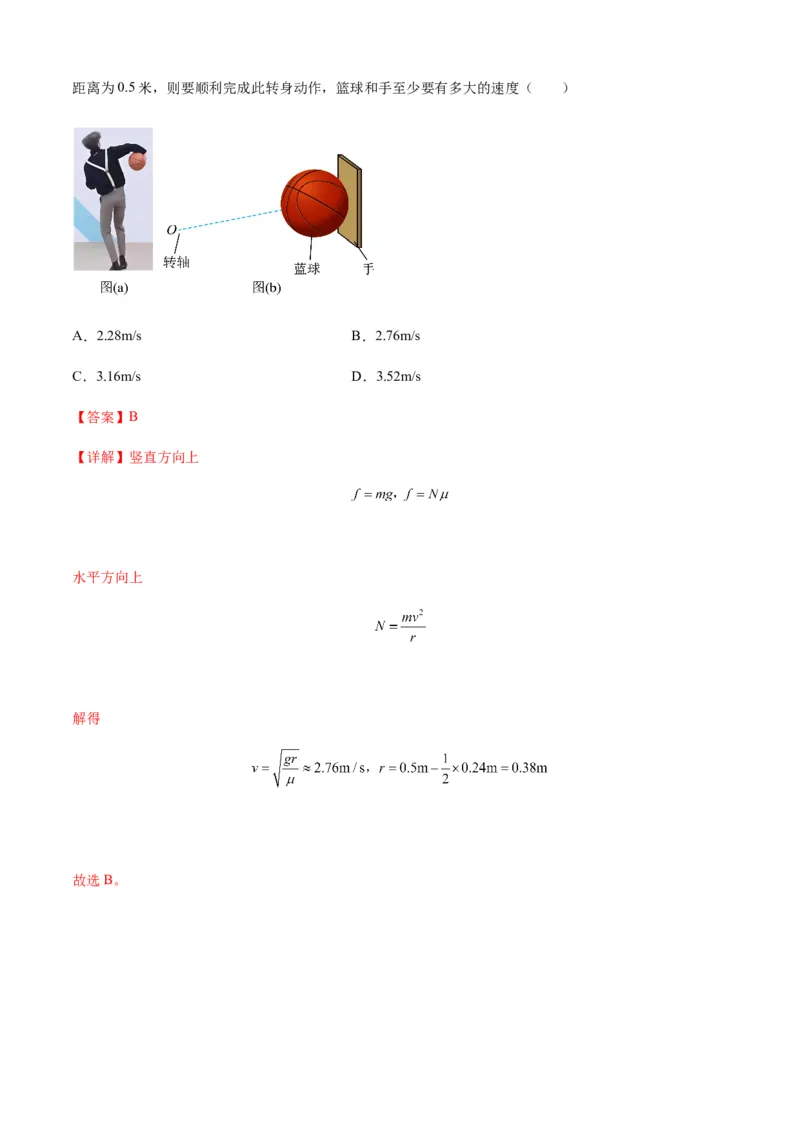

【变式演练3】．运球转身是运球中的一种基本方法，是篮球运动中重要进攻技术之一。拉球转身的动作
是难点，例如图a所示为运动员为拉球转身的一瞬间，由于篮球规则规定手掌不能上翻，我们将此过程理
想化为如图b所示的模型，薄长方体代表手掌，转身时球紧贴竖立的手掌，绕着转轴（中枢脚所在直线）
做圆周运动，假设手掌和球之间的最大静摩擦因数为0.5，篮球质量为600克，直径24厘米，手到转轴的距离为0.5米，则要顺利完成此转身动作，篮球和手至少要有多大的速度（ ）
A．2.28m/s B．2.76m/s
C．3.16m/s D．3.52m/s
【答案】B
【详解】竖直方向上
水平方向上
解得

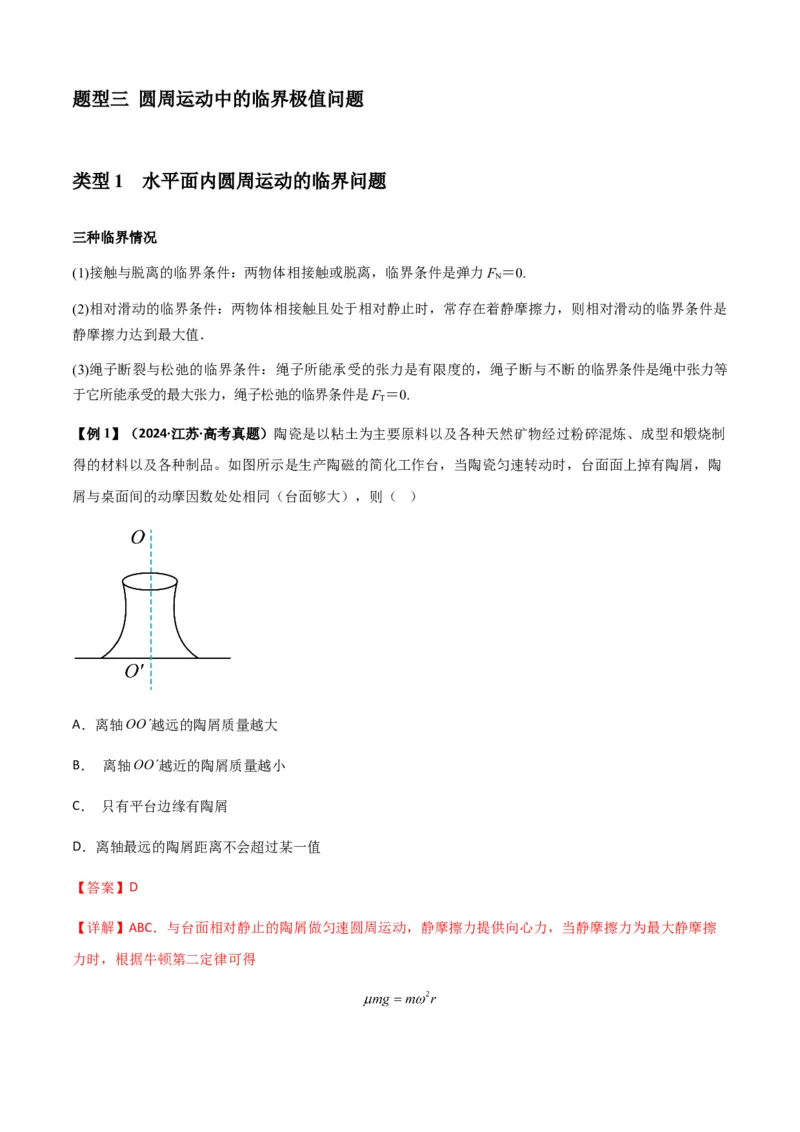

故选B。题型三 圆周运动中的临界极值问题
类型1 水平面内圆周运动的临界问题
三种临界情况
(1)接触与脱离的临界条件：两物体相接触或脱离，临界条件是弹力F ＝0.
N
(2)相对滑动的临界条件：两物体相接触且处于相对静止时，常存在着静摩擦力，则相对滑动的临界条件是
静摩擦力达到最大值．
(3)绳子断裂与松弛的临界条件：绳子所能承受的张力是有限度的，绳子断与不断的临界条件是绳中张力等
于它所能承受的最大张力，绳子松弛的临界条件是F ＝0.
T
【例1】（2024·江苏·高考真题）陶瓷是以粘土为主要原料以及各种天然矿物经过粉碎混炼、成型和煅烧制
得的材料以及各种制品。如图所示是生产陶磁的简化工作台，当陶瓷匀速转动时，台面面上掉有陶屑，陶
屑与桌面间的动摩因数处处相同（台面够大），则（ ）
A．离轴OO´越远的陶屑质量越大
B． 离轴OO´越近的陶屑质量越小
C． 只有平台边缘有陶屑
D．离轴最远的陶屑距离不会超过某一值
【答案】D
【详解】ABC．与台面相对静止的陶屑做匀速圆周运动，静摩擦力提供向心力，当静摩擦力为最大静摩擦
力时，根据牛顿第二定律可得解得
因与台面相对静止的这些陶屑的角速度相同，由此可知能与台面相对静止的陶屑离轴OO′的距离与陶屑质
量无关，只要在台面上不发生相对滑动的位置都有陶屑。故ABC错误；
D．离轴最远的陶屑其受到的静摩擦力为最大静摩擦力，由前述分析可知最大的运动半径为
μ与ω均一定，故R为定值，即离轴最远的陶屑距离不超过某一值R。故D正确。
故选D。

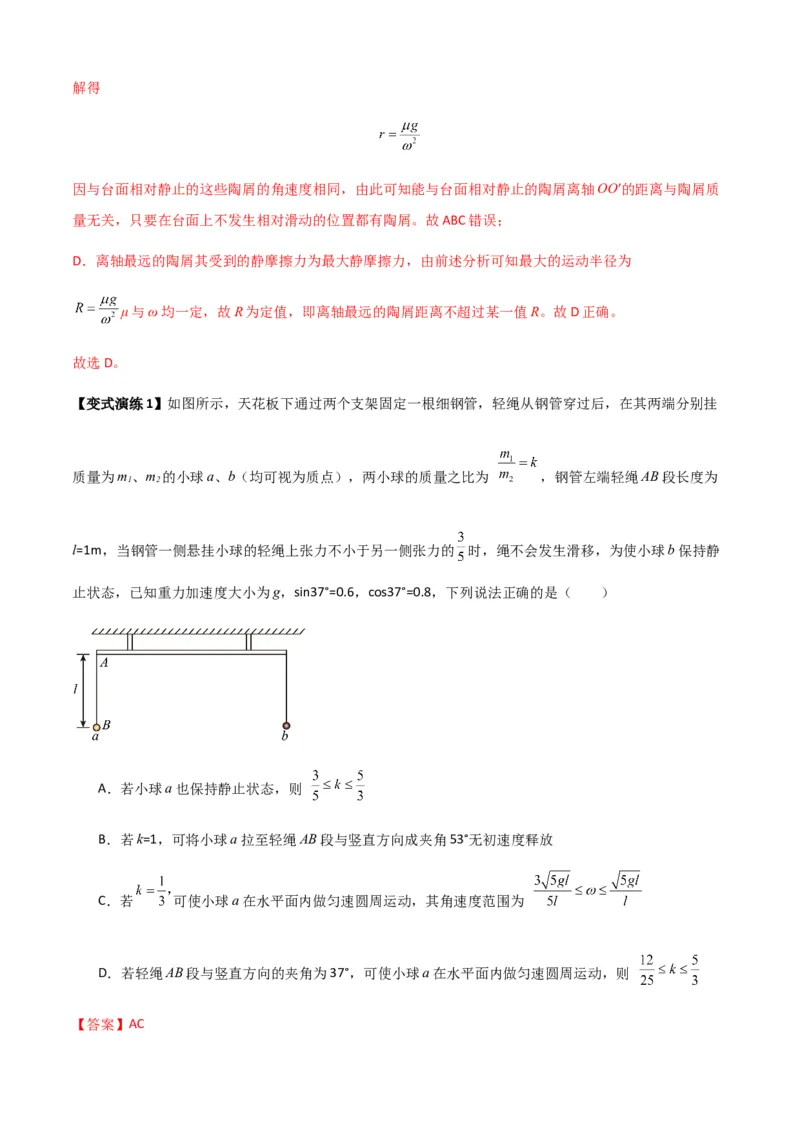

【变式演练1】如图所示，天花板下通过两个支架固定一根细钢管，轻绳从钢管穿过后，在其两端分别挂
质量为m、m 的小球a、b（均可视为质点），两小球的质量之比为 ，钢管左端轻绳AB段长度为
1 2
l=1m，当钢管一侧悬挂小球的轻绳上张力不小于另一侧张力的 时，绳不会发生滑移，为使小球b保持静
止状态，已知重力加速度大小为g，sin37°=0.6，cos37°=0.8，下列说法正确的是（ ）
A．若小球a也保持静止状态，则
B．若k=1，可将小球a拉至轻绳AB段与竖直方向成夹角53°无初速度释放
C．若 可使小球a在水平面内做匀速圆周运动，其角速度范围为
D．若轻绳AB段与竖直方向的夹角为37°，可使小球a在水平面内做匀速圆周运动，则

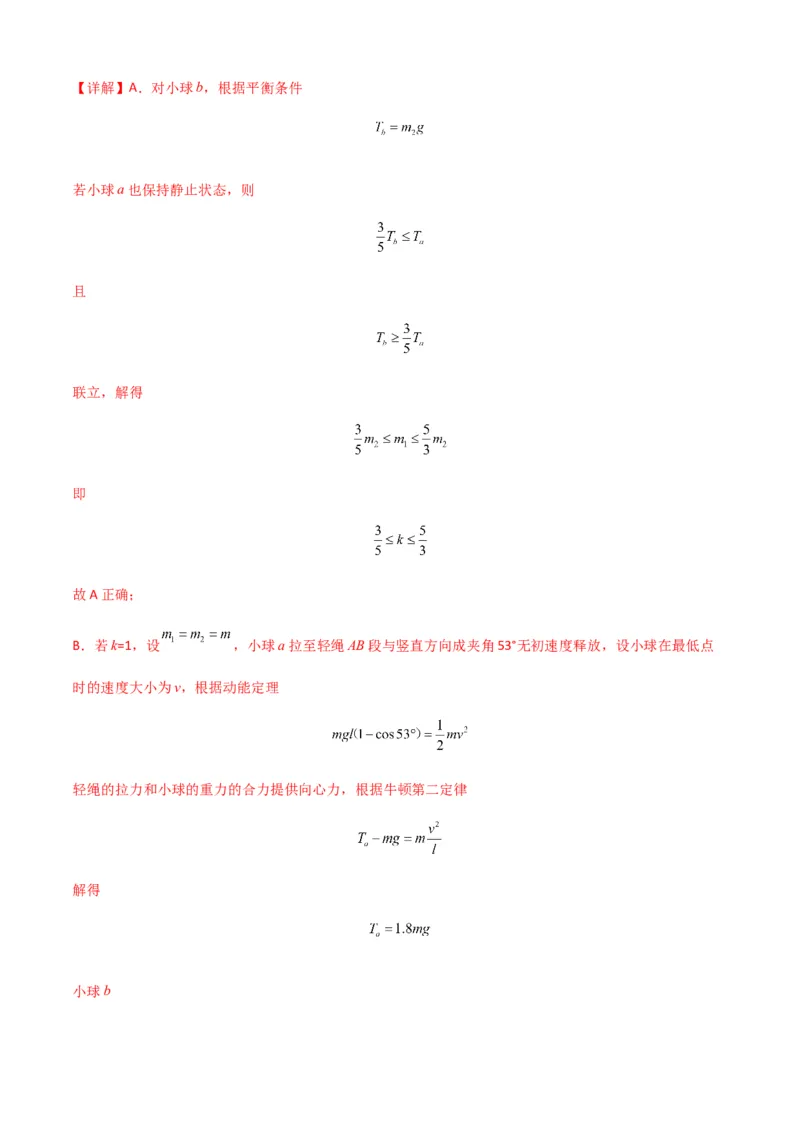

【答案】AC【详解】A．对小球b，根据平衡条件
若小球a也保持静止状态，则
且
联立，解得
即
故A正确；
B．若k=1，设 ，小球a拉至轻绳AB段与竖直方向成夹角53°无初速度释放，设小球在最低点
时的速度大小为v，根据动能定理
轻绳的拉力和小球的重力的合力提供向心力，根据牛顿第二定律
解得
小球b因为
所以，小球b不能保持静止，故B错误；

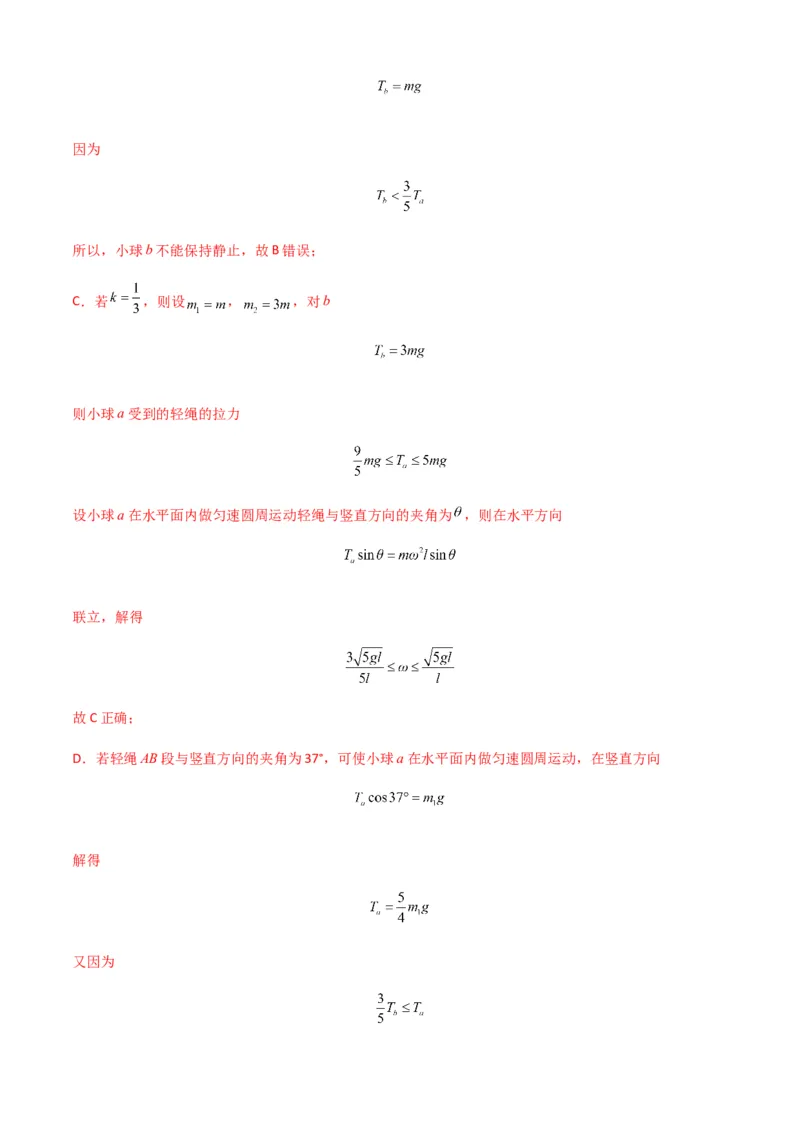

C．若 ，则设 ， ，对b
则小球a受到的轻绳的拉力
设小球a在水平面内做匀速圆周运动轻绳与竖直方向的夹角为 ，则在水平方向
联立，解得
故C正确；
D．若轻绳AB段与竖直方向的夹角为37°，可使小球a在水平面内做匀速圆周运动，在竖直方向
解得
又因为且
解得
即
故D错误。
故选AC。

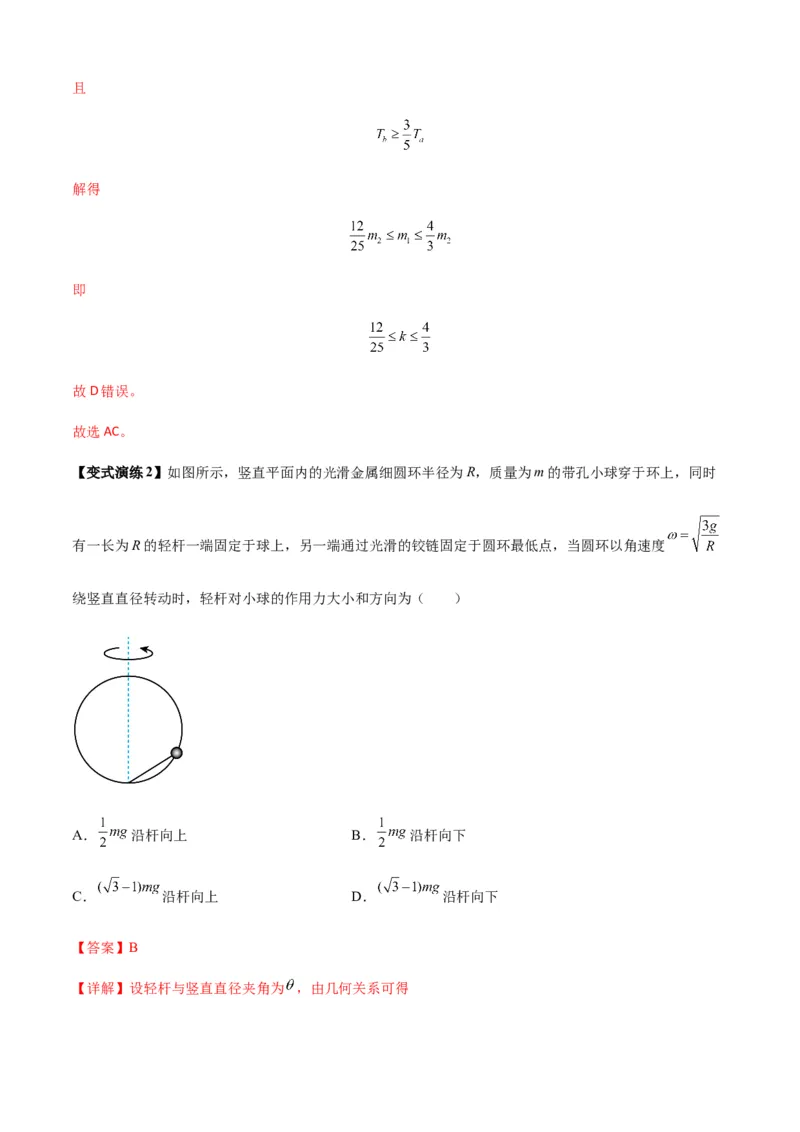

【变式演练2】如图所示，竖直平面内的光滑金属细圆环半径为R，质量为m的带孔小球穿于环上，同时
有一长为R的轻杆一端固定于球上，另一端通过光滑的铰链固定于圆环最低点，当圆环以角速度
绕竖直直径转动时，轻杆对小球的作用力大小和方向为（ ）
A． 沿杆向上 B． 沿杆向下
C． 沿杆向上 D． 沿杆向下
【答案】B

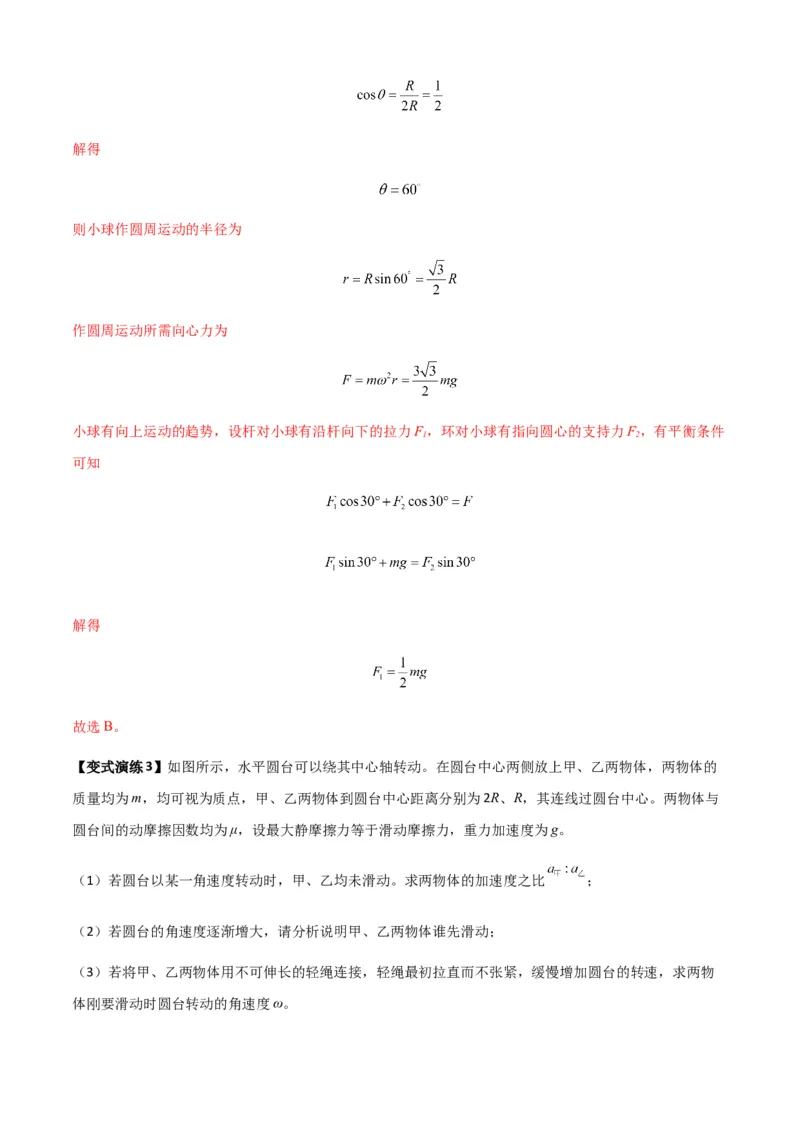

【详解】设轻杆与竖直直径夹角为 ，由几何关系可得解得
则小球作圆周运动的半径为
作圆周运动所需向心力为
小球有向上运动的趋势，设杆对小球有沿杆向下的拉力F，环对小球有指向圆心的支持力F，有平衡条件
1 2
可知
解得
故选B。

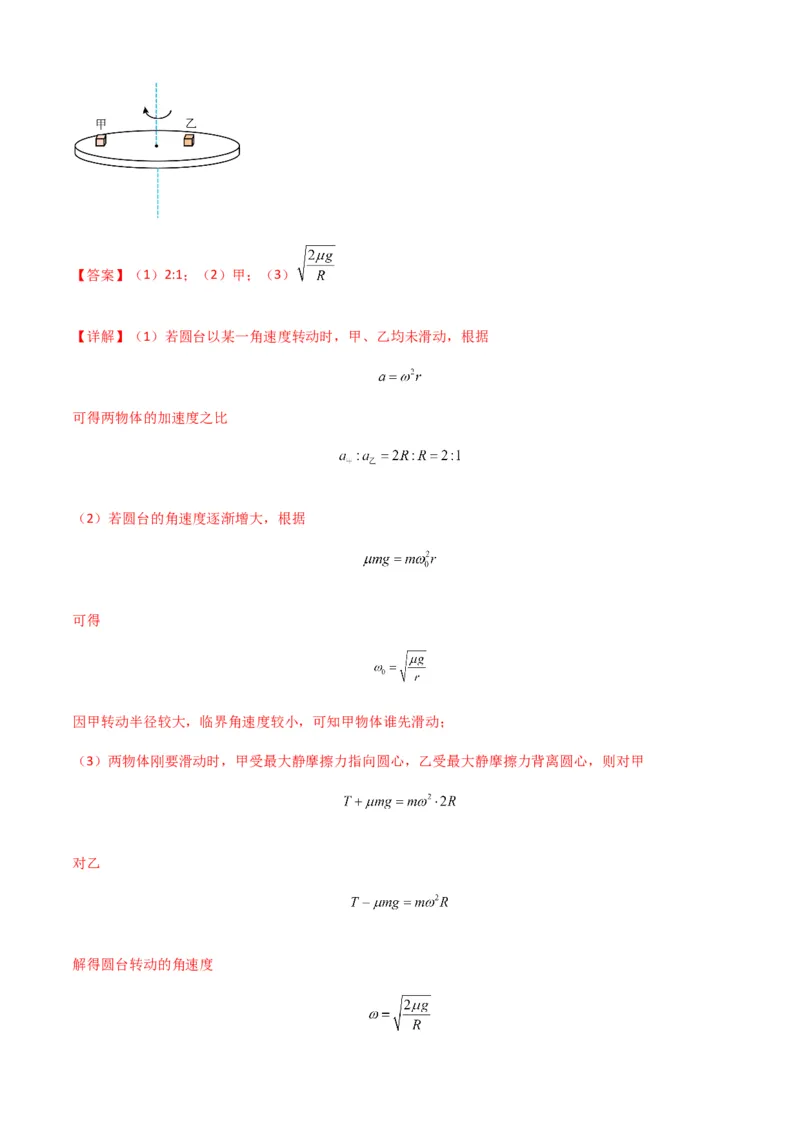

【变式演练3】如图所示，水平圆台可以绕其中心轴转动。在圆台中心两侧放上甲、乙两物体，两物体的
质量均为m，均可视为质点，甲、乙两物体到圆台中心距离分别为2R、R，其连线过圆台中心。两物体与
圆台间的动摩擦因数均为μ，设最大静摩擦力等于滑动摩擦力，重力加速度为g。
（1）若圆台以某一角速度转动时，甲、乙均未滑动。求两物体的加速度之比 ；
（2）若圆台的角速度逐渐增大，请分析说明甲、乙两物体谁先滑动；
（3）若将甲、乙两物体用不可伸长的轻绳连接，轻绳最初拉直而不张紧，缓慢增加圆台的转速，求两物
体刚要滑动时圆台转动的角速度ω。【答案】（1）2:1；（2）甲；（3）
【详解】（1）若圆台以某一角速度转动时，甲、乙均未滑动，根据
可得两物体的加速度之比
（2）若圆台的角速度逐渐增大，根据
可得
因甲转动半径较大，临界角速度较小，可知甲物体谁先滑动；
（3）两物体刚要滑动时，甲受最大静摩擦力指向圆心，乙受最大静摩擦力背离圆心，则对甲
对乙

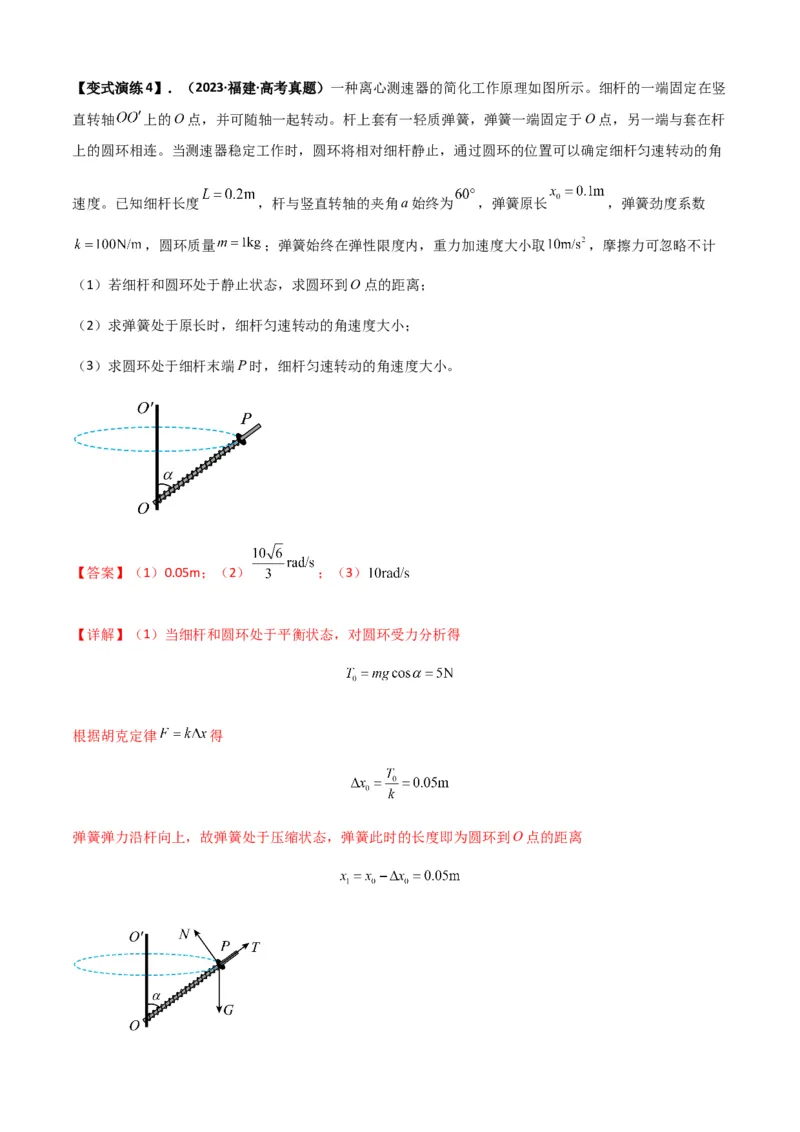

解得圆台转动的角速度【变式演练4】．（2023·福建·高考真题）一种离心测速器的简化工作原理如图所示。细杆的一端固定在竖
直转轴 上的O点，并可随轴一起转动。杆上套有一轻质弹簧，弹簧一端固定于O点，另一端与套在杆
上的圆环相连。当测速器稳定工作时，圆环将相对细杆静止，通过圆环的位置可以确定细杆匀速转动的角
速度。已知细杆长度 ，杆与竖直转轴的夹角a始终为 ，弹簧原长 ，弹簧劲度系数
，圆环质量 ；弹簧始终在弹性限度内，重力加速度大小取 ，摩擦力可忽略不计
（1）若细杆和圆环处于静止状态，求圆环到O点的距离；
（2）求弹簧处于原长时，细杆匀速转动的角速度大小；
（3）求圆环处于细杆末端P时，细杆匀速转动的角速度大小。
【答案】（1）0.05m；（2） ；（3）
【详解】（1）当细杆和圆环处于平衡状态，对圆环受力分析得
根据胡克定律 得

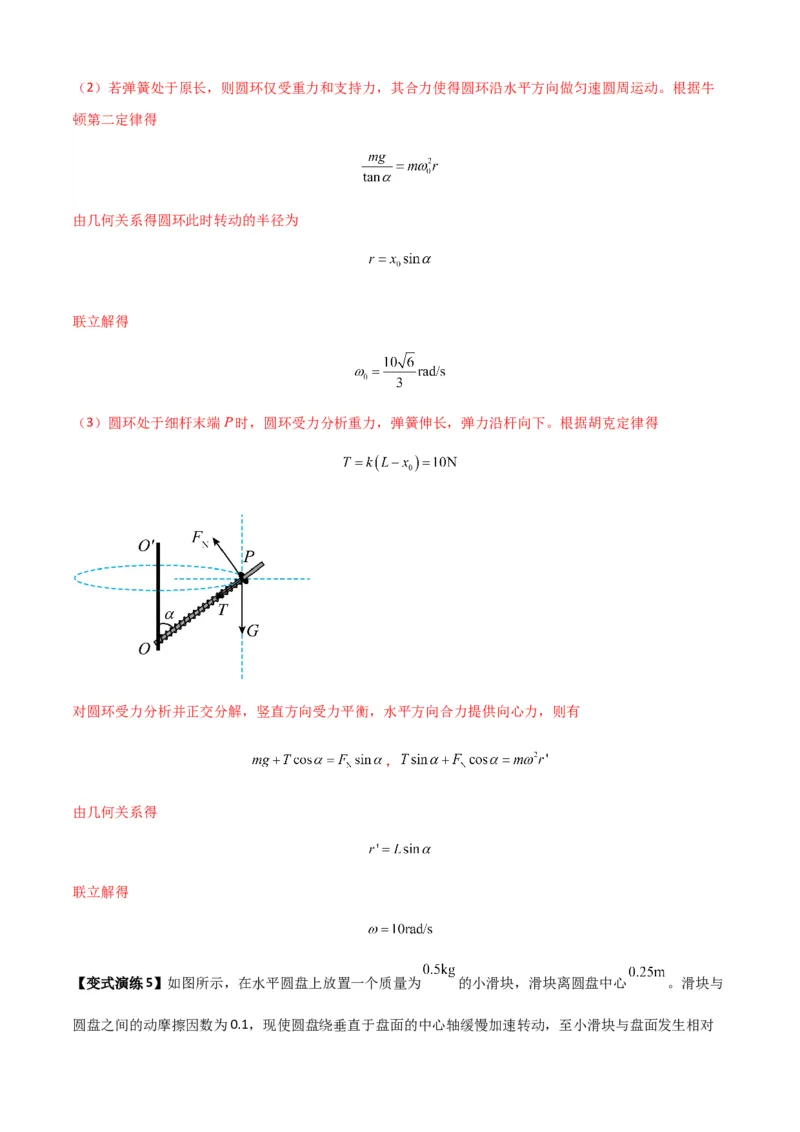

弹簧弹力沿杆向上，故弹簧处于压缩状态，弹簧此时的长度即为圆环到O点的距离（2）若弹簧处于原长，则圆环仅受重力和支持力，其合力使得圆环沿水平方向做匀速圆周运动。根据牛
顿第二定律得
由几何关系得圆环此时转动的半径为
联立解得
（3）圆环处于细杆末端P时，圆环受力分析重力，弹簧伸长，弹力沿杆向下。根据胡克定律得
对圆环受力分析并正交分解，竖直方向受力平衡，水平方向合力提供向心力，则有
，
由几何关系得
联立解得

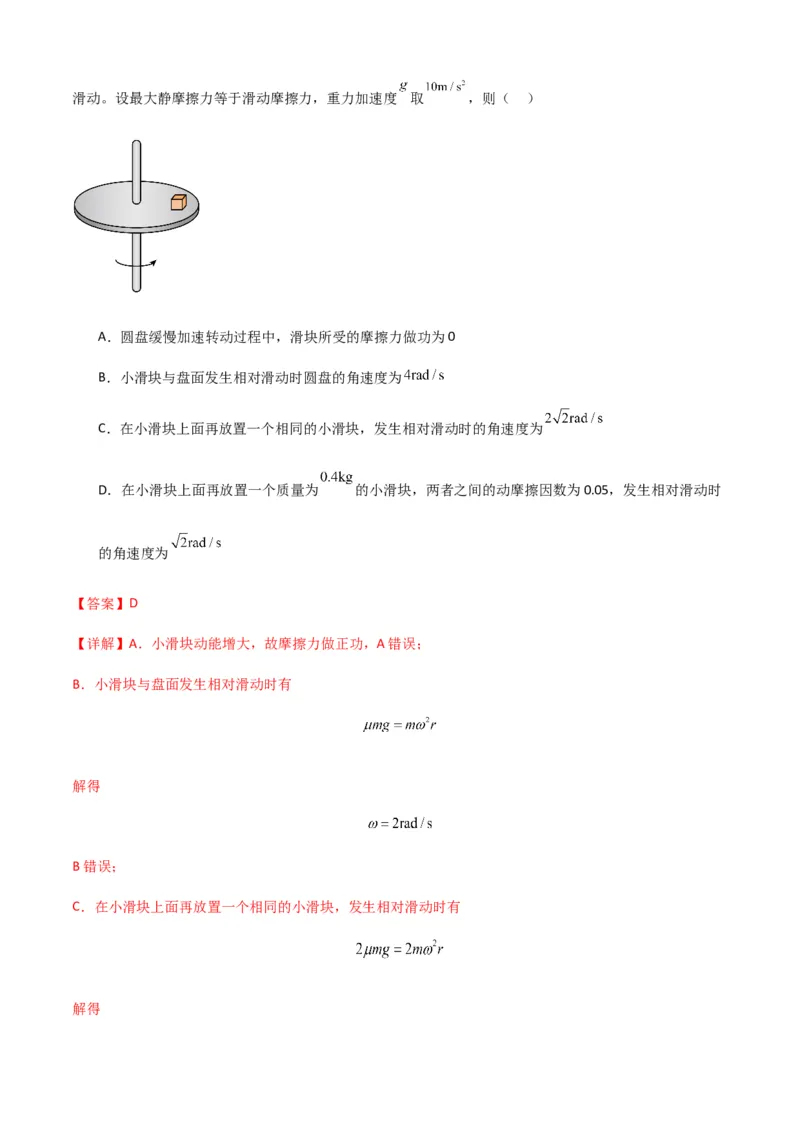

【变式演练5】如图所示，在水平圆盘上放置一个质量为 的小滑块，滑块离圆盘中心 。滑块与
圆盘之间的动摩擦因数为0.1，现使圆盘绕垂直于盘面的中心轴缓慢加速转动，至小滑块与盘面发生相对滑动。设最大静摩擦力等于滑动摩擦力，重力加速度 取 ，则（ ）
A．圆盘缓慢加速转动过程中，滑块所受的摩擦力做功为0
B．小滑块与盘面发生相对滑动时圆盘的角速度为
C．在小滑块上面再放置一个相同的小滑块，发生相对滑动时的角速度为
D．在小滑块上面再放置一个质量为 的小滑块，两者之间的动摩擦因数为0.05，发生相对滑动时
的角速度为
【答案】D
【详解】A．小滑块动能增大，故摩擦力做正功，A错误；
B．小滑块与盘面发生相对滑动时有
解得
B错误；
C．在小滑块上面再放置一个相同的小滑块，发生相对滑动时有
解得C错误；
D．在小滑块上面再放置一个 的小滑块，两者之间的动摩擦因数为0.05，则两个小滑块首先发生相对
滑动，有
解得
D正确。
故选D。
类型2 竖直面内的圆周运动的临界问题
1．两类模型对比
轻绳模型(最高点无支撑) 轻杆模型(最高点有支撑)
球与绳连接、水流星、沿内轨道运动的
实例 球与杆连接、球在光滑管道中运动等
“过山车”等
图示
受力
示意
图
F 弹 向下或等于零 F 向下、等于零或向上
弹
力学
mg＋F ＝m mg±F ＝m
弹 弹
方程
F ＝0 v＝0
临界 弹
特征
mg＝m 即F ＝0
向即v ＝ F ＝mg
min 弹
(1)当v＝0时，F ＝mg，F 背离圆心
弹 弹
(1)最高点，若v≥，F ＋mg＝m，绳或 (2)当0时，mg＋F ＝m，F 指向圆心
弹 弹
并随v的增大而增大

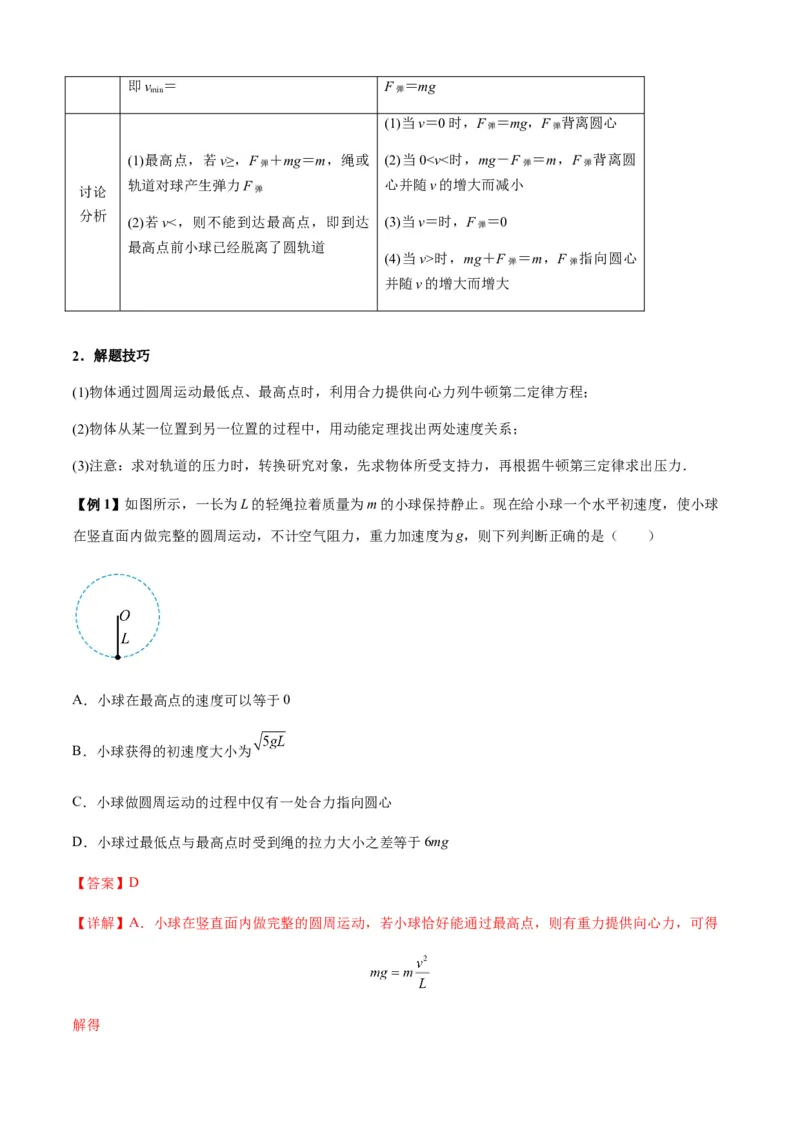

2．解题技巧
(1)物体通过圆周运动最低点、最高点时，利用合力提供向心力列牛顿第二定律方程；
(2)物体从某一位置到另一位置的过程中，用动能定理找出两处速度关系；
(3)注意：求对轨道的压力时，转换研究对象，先求物体所受支持力，再根据牛顿第三定律求出压力．

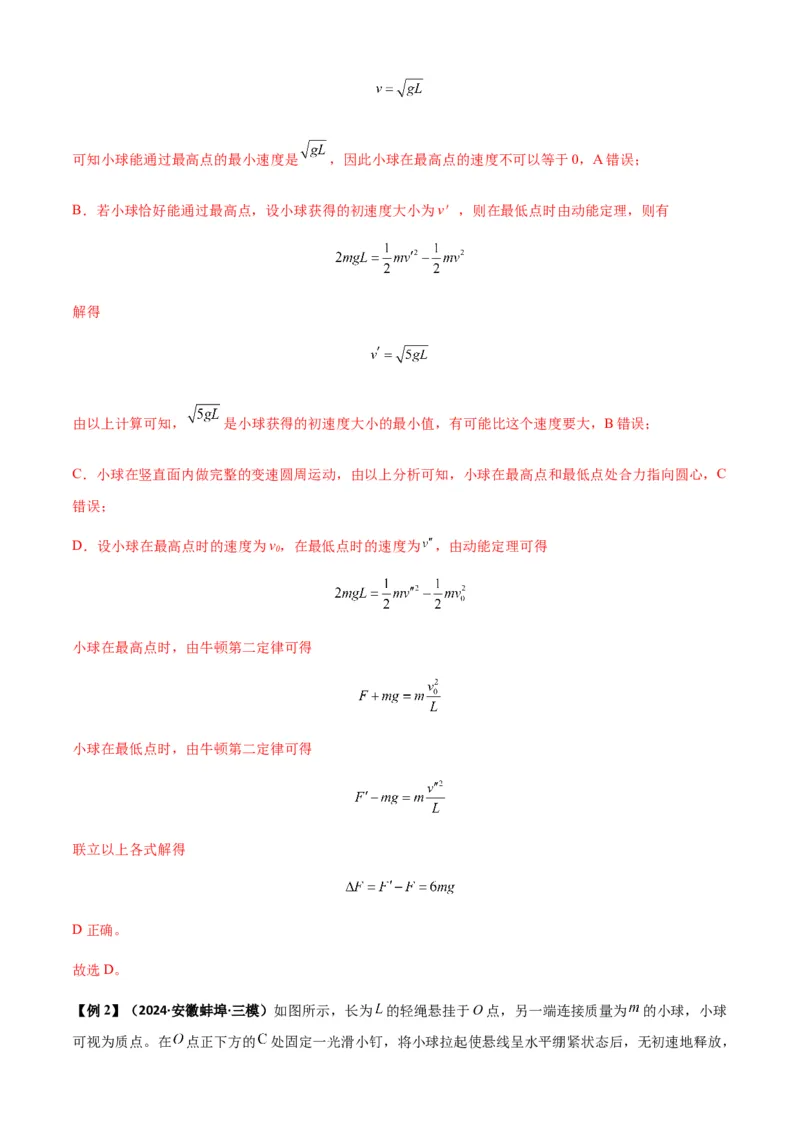

【例1】如图所示，一长为L的轻绳拉着质量为m的小球保持静止。现在给小球一个水平初速度，使小球
在竖直面内做完整的圆周运动，不计空气阻力，重力加速度为g，则下列判断正确的是（ ）
A．小球在最高点的速度可以等于0
B．小球获得的初速度大小为
C．小球做圆周运动的过程中仅有一处合力指向圆心
D．小球过最低点与最高点时受到绳的拉力大小之差等于6mg
【答案】D
【详解】A．小球在竖直面内做完整的圆周运动，若小球恰好能通过最高点，则有重力提供向心力，可得
解得可知小球能通过最高点的最小速度是 ，因此小球在最高点的速度不可以等于0，A错误；
B．若小球恰好能通过最高点，设小球获得的初速度大小为v＇，则在最低点时由动能定理，则有
解得
由以上计算可知， 是小球获得的初速度大小的最小值，有可能比这个速度要大，B错误；
C．小球在竖直面内做完整的变速圆周运动，由以上分析可知，小球在最高点和最低点处合力指向圆心，C
错误；
D．设小球在最高点时的速度为v，在最低点时的速度为 ，由动能定理可得
0
小球在最高点时，由牛顿第二定律可得
小球在最低点时，由牛顿第二定律可得
联立以上各式解得
D正确。
故选D。

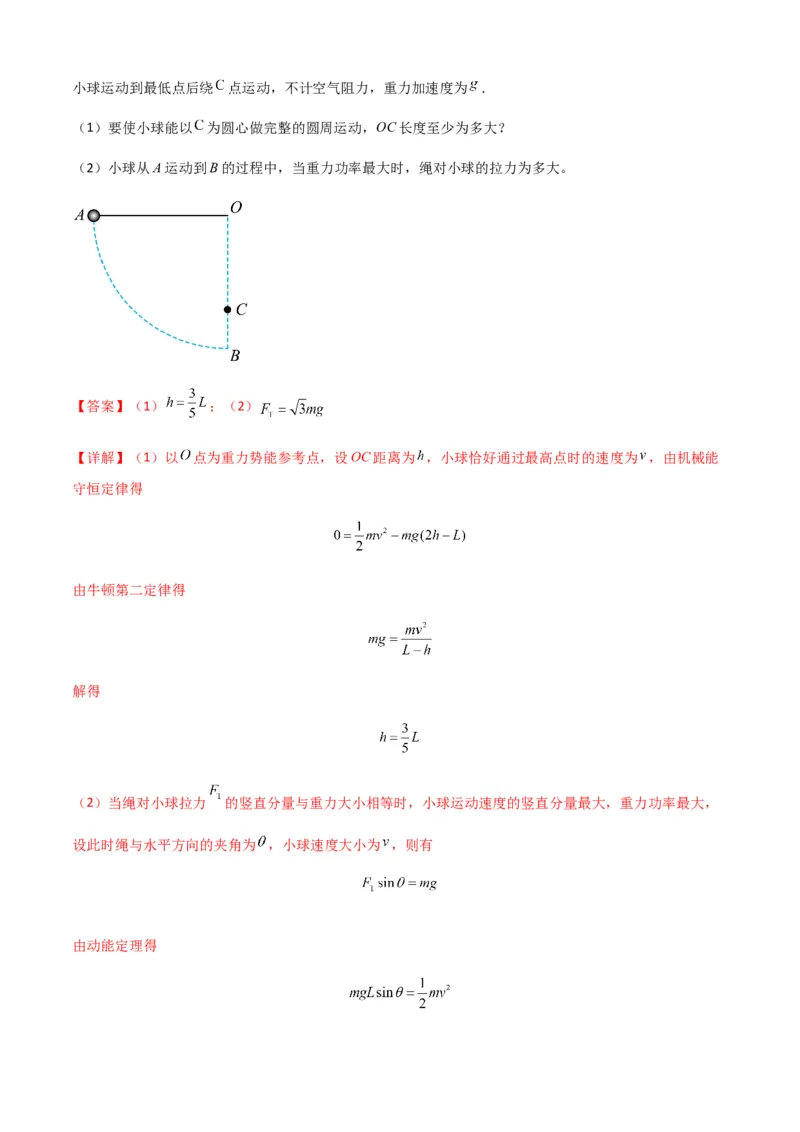

【例2】（2024·安徽蚌埠·三模）如图所示，长为 的轻绳悬挂于O点，另一端连接质量为 的小球，小球
可视为质点。在 点正下方的 处固定一光滑小钉，将小球拉起使悬线呈水平绷紧状态后，无初速地释放，小球运动到最低点后绕 点运动，不计空气阻力，重力加速度为 ．
（1）要使小球能以 为圆心做完整的圆周运动，OC长度至少为多大？
（2）小球从A运动到B的过程中，当重力功率最大时，绳对小球的拉力为多大。
【答案】（1） ；（2）
【详解】（1）以 点为重力势能参考点，设OC距离为 ，小球恰好通过最高点时的速度为 ，由机械能
守恒定律得
由牛顿第二定律得
解得
（2）当绳对小球拉力 的竖直分量与重力大小相等时，小球运动速度的竖直分量最大，重力功率最大，
设此时绳与水平方向的夹角为 ，小球速度大小为 ，则有
由动能定理得由牛顿运动定理得
解得

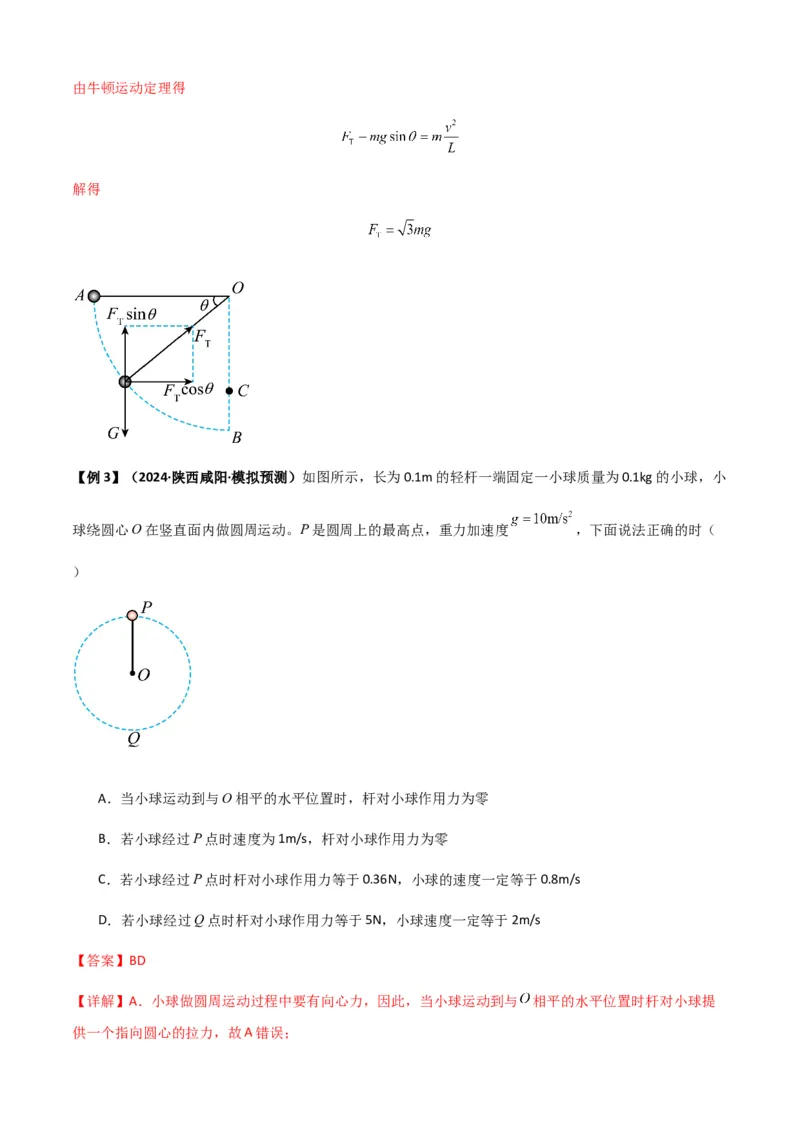

【例3】（2024·陕西咸阳·模拟预测）如图所示，长为0.1m的轻杆一端固定一小球质量为0.1kg的小球，小
球绕圆心O在竖直面内做圆周运动。P是圆周上的最高点，重力加速度 ，下面说法正确的时（
）
A．当小球运动到与O相平的水平位置时，杆对小球作用力为零
B．若小球经过P点时速度为1m/s，杆对小球作用力为零
C．若小球经过P点时杆对小球作用力等于0.36N，小球的速度一定等于0.8m/s
D．若小球经过Q点时杆对小球作用力等于5N，小球速度一定等于2m/s
【答案】BD
【详解】A．小球做圆周运动过程中要有向心力，因此，当小球运动到与 相平的水平位置时杆对小球提

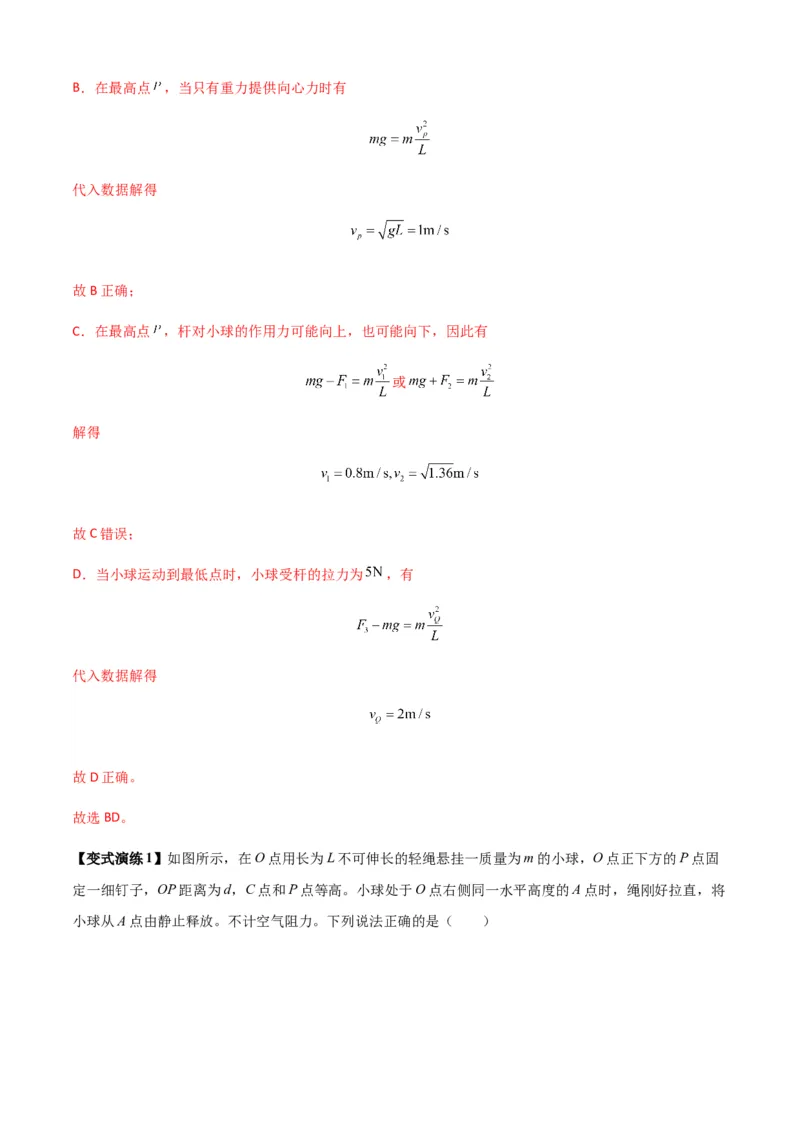

供一个指向圆心的拉力，故A错误；B．在最高点 ，当只有重力提供向心力时有
代入数据解得
故B正确；
C．在最高点 ，杆对小球的作用力可能向上，也可能向下，因此有
或
解得
故C错误；
D．当小球运动到最低点时，小球受杆的拉力为 ，有
代入数据解得
故D正确。
故选BD。
【变式演练1】如图所示，在O点用长为L不可伸长的轻绳悬挂一质量为m的小球，O点正下方的P点固
定一细钉子，OP距离为d，C点和P点等高。小球处于O点右侧同一水平高度的A点时，绳刚好拉直，将
小球从A点由静止释放。不计空气阻力。下列说法正确的是（ ）A．小球从A点运动B点的过程中，重力的功率逐渐变大
B．绳撞钉子前后，小球的角速度不变
C．d取某个值（不等于0）时，小球运动到C点的速度恰好为零
D．若 时，小球不能绕钉子做圆周运动
【答案】D
【详解】A．小球在A点时速度为零，重力的功率为零，小球在B点时速度沿水平方向，重力的功率也为
零，又因为小球从A点运动B点的过程中，速度大小和方向是连续变化的，不存在突变过程，所以该过程
中重力的功率先增大后减小，故A错误；
B．撞钉子前后的一小段时间内，由于小球在水平方向加速度为零，所以线速度大小不变，但小球做圆周
运动的半径突然变小，则根据 可知小球的角速度变大，故B错误；
C．小球运动过程中绳子拉力不做功，只有重力做功，机械能守恒，所以无论d在0＜d＜L范围内取何值，
即C点低于O点高于B点时，小球运动到C点的速度都不可能为零，故C错误；
D．若 时，设小球运动到C点时的速度大小为vC，根据机械能守恒定律有
解得
若要使小球能绕钉子做圆周运动，其到最高点的最小速度v 应满足
m即
小球由C点向O点运动过程中克服重力做功，速度减小，所以不可能以v 通过O点，即不能绕钉子做圆
m
周运动，故D正确。
故选D。

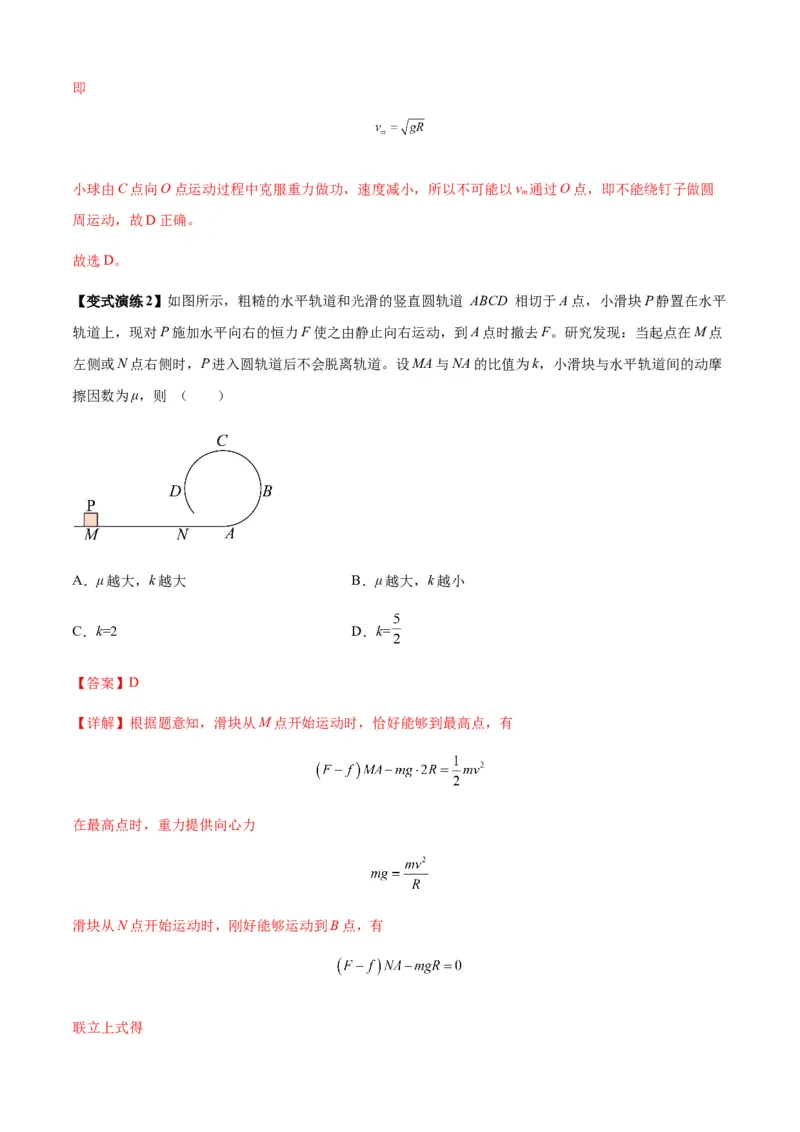

【变式演练2】如图所示，粗糙的水平轨道和光滑的竖直圆轨道 ABCD 相切于A点，小滑块P静置在水平
轨道上，现对P施加水平向右的恒力F使之由静止向右运动，到A点时撤去F。研究发现：当起点在M点
左侧或N点右侧时，P进入圆轨道后不会脱离轨道。设MA与NA的比值为k，小滑块与水平轨道间的动摩
擦因数为μ，则 （ ）
A．μ越大，k越大 B．μ越大，k越小
C．k=2 D．k=
【答案】D
【详解】根据题意知，滑块从M点开始运动时，恰好能够到最高点，有
在最高点时，重力提供向心力
滑块从N点开始运动时，刚好能够运动到B点，有
联立上式得k的取值与μ无关，故选D。

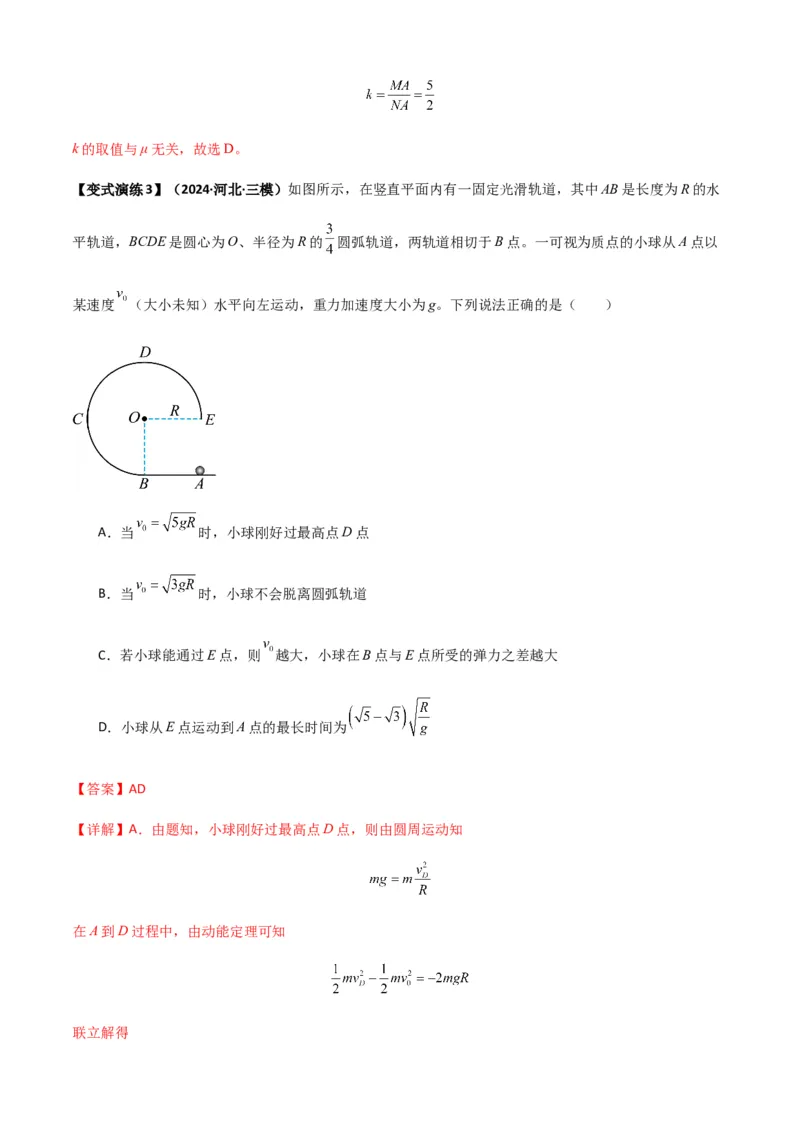

【变式演练3】（2024·河北·三模）如图所示，在竖直平面内有一固定光滑轨道，其中AB是长度为R的水
平轨道，BCDE是圆心为O、半径为R的 圆弧轨道，两轨道相切于B点。一可视为质点的小球从A点以
某速度 （大小未知）水平向左运动，重力加速度大小为g。下列说法正确的是（ ）
A．当 时，小球刚好过最高点D点
B．当 时，小球不会脱离圆弧轨道
C．若小球能通过E点，则 越大，小球在B点与E点所受的弹力之差越大
D．小球从E点运动到A点的最长时间为
【答案】AD

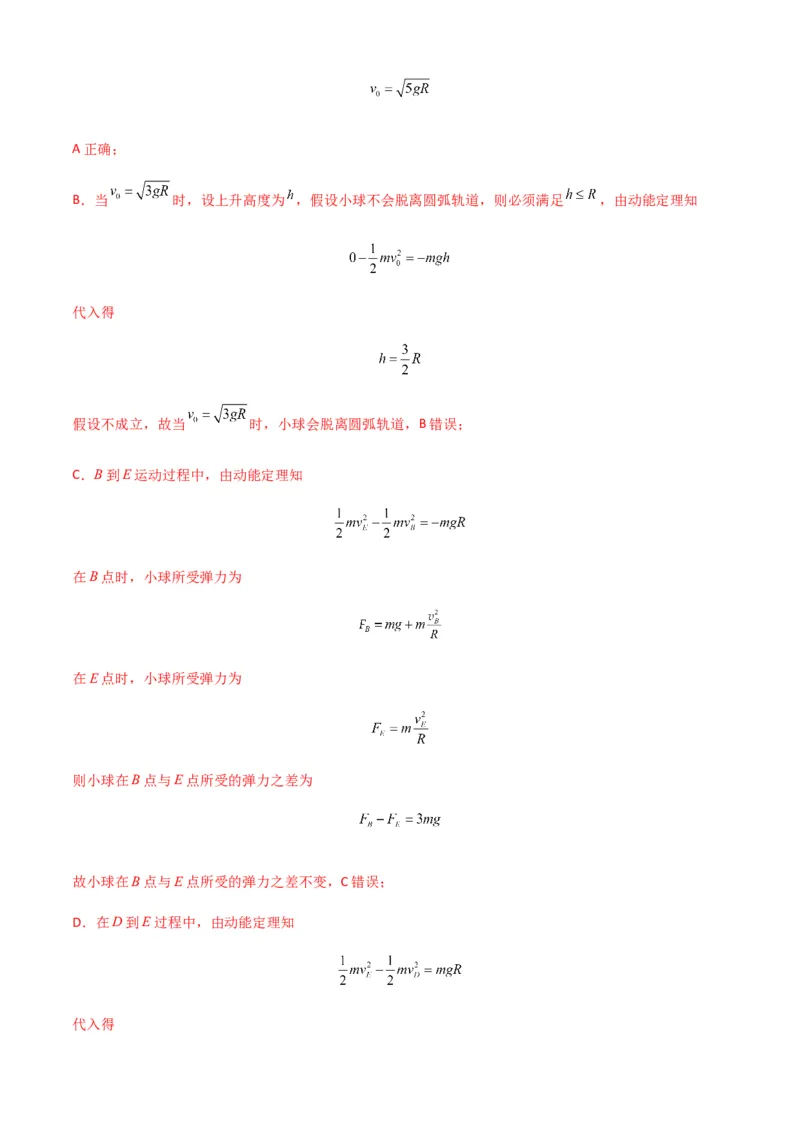

【详解】A．由题知，小球刚好过最高点D点，则由圆周运动知
在A到D过程中，由动能定理可知
联立解得A正确；
B．当 时，设上升高度为 ，假设小球不会脱离圆弧轨道，则必须满足 ，由动能定理知
代入得
假设不成立，故当 时，小球会脱离圆弧轨道，B错误；
C．B到E运动过程中，由动能定理知
在B点时，小球所受弹力为
在E点时，小球所受弹力为
则小球在B点与E点所受的弹力之差为
故小球在B点与E点所受的弹力之差不变，C错误；
D．在D到E过程中，由动能定理知
代入得从E到A运动过程中，小球做竖直下抛运动，则
代入得
D正确；
故选AD。

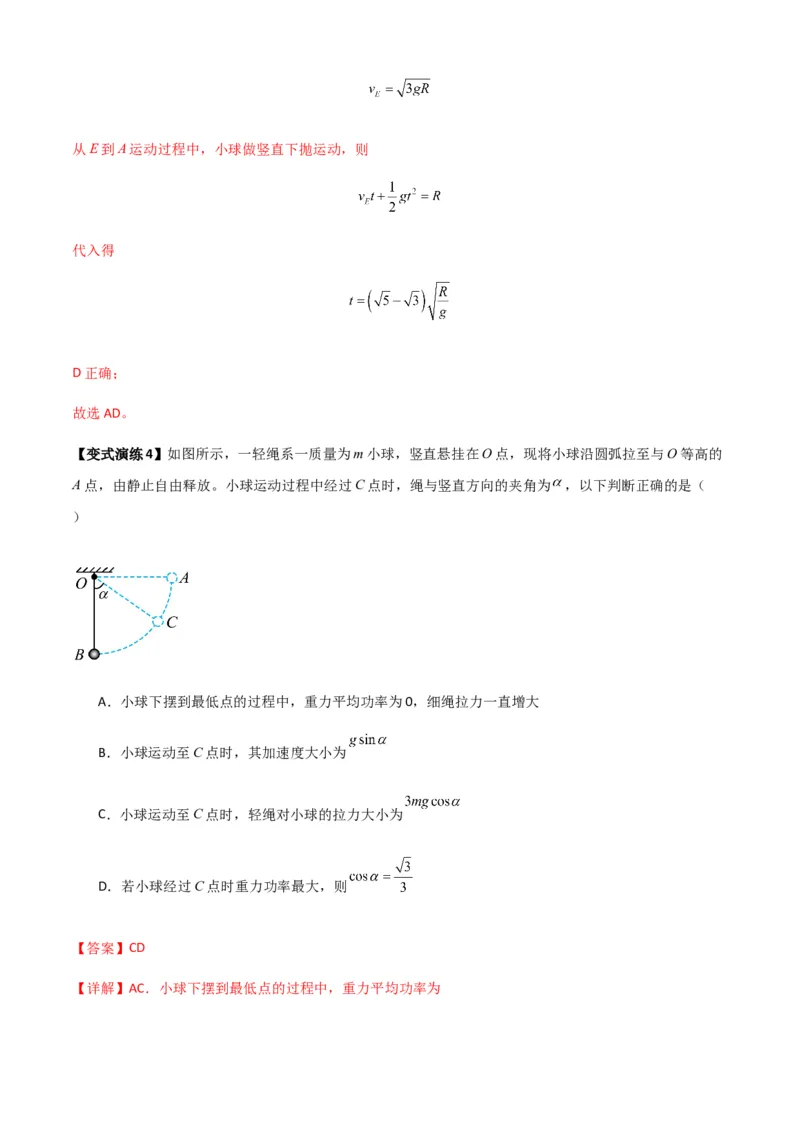

【变式演练4】如图所示，一轻绳系一质量为m小球，竖直悬挂在O点，现将小球沿圆弧拉至与O等高的
A点，由静止自由释放。小球运动过程中经过C点时，绳与竖直方向的夹角为 ，以下判断正确的是（
）
A．小球下摆到最低点的过程中，重力平均功率为0，细绳拉力一直增大
B．小球运动至C点时，其加速度大小为
C．小球运动至C点时，轻绳对小球的拉力大小为
D．若小球经过C点时重力功率最大，则
【答案】CD

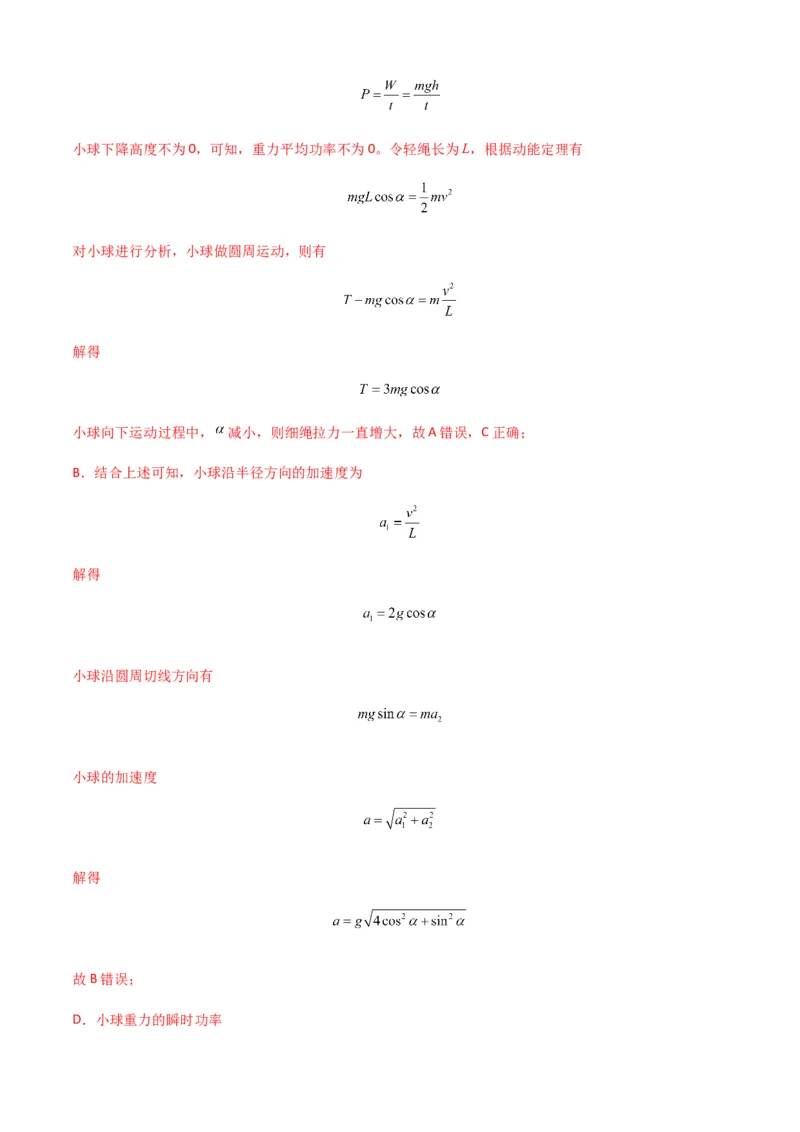

【详解】AC．小球下摆到最低点的过程中，重力平均功率为小球下降高度不为0，可知，重力平均功率不为0。令轻绳长为L，根据动能定理有
对小球进行分析，小球做圆周运动，则有
解得
小球向下运动过程中， 减小，则细绳拉力一直增大，故A错误，C正确；
B．结合上述可知，小球沿半径方向的加速度为
解得
小球沿圆周切线方向有
小球的加速度
解得
故B错误；
D．小球重力的瞬时功率结合上述解得

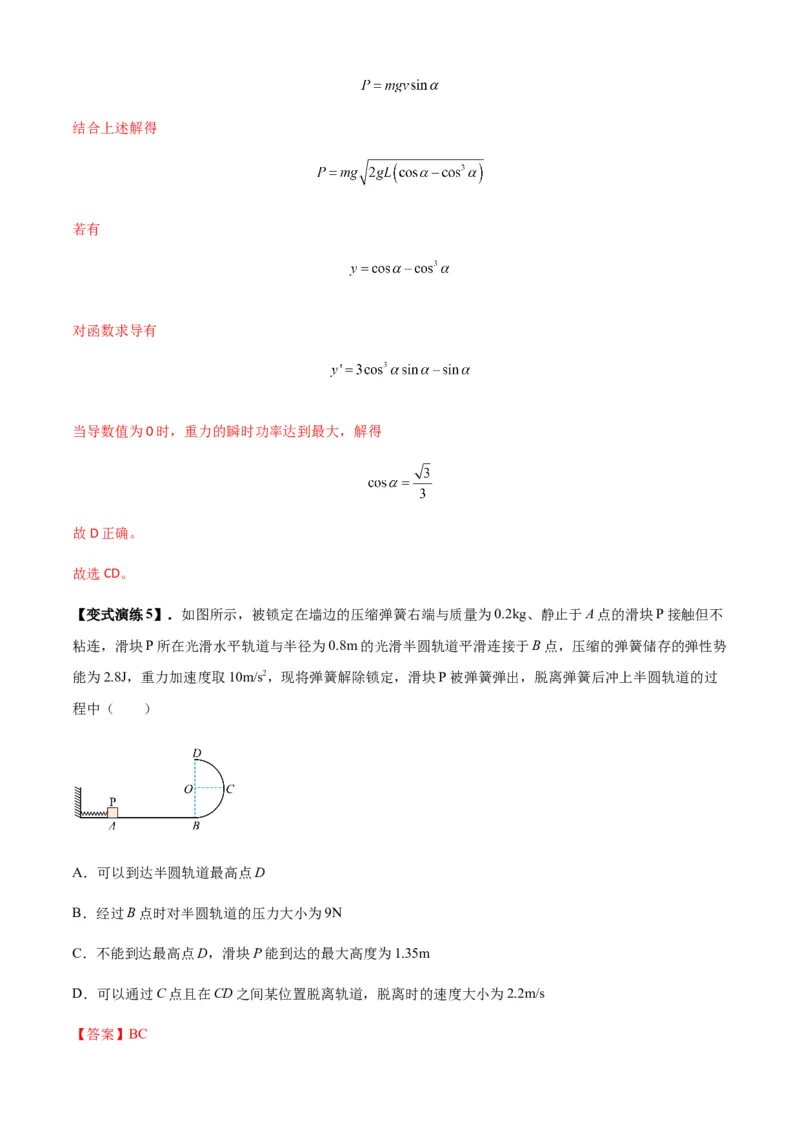

若有
对函数求导有
当导数值为0时，重力的瞬时功率达到最大，解得
故D正确。
故选CD。
【变式演练5】．如图所示，被锁定在墙边的压缩弹簧右端与质量为0.2kg、静止于A点的滑块P接触但不
粘连，滑块P所在光滑水平轨道与半径为0.8m的光滑半圆轨道平滑连接于B点，压缩的弹簧储存的弹性势
能为2.8J，重力加速度取10m/s2，现将弹簧解除锁定，滑块P被弹簧弹出，脱离弹簧后冲上半圆轨道的过
程中（ ）
A．可以到达半圆轨道最高点D
B．经过B点时对半圆轨道的压力大小为9N
C．不能到达最高点D，滑块P能到达的最大高度为1.35m
D．可以通过C点且在CD之间某位置脱离轨道，脱离时的速度大小为2.2m/s

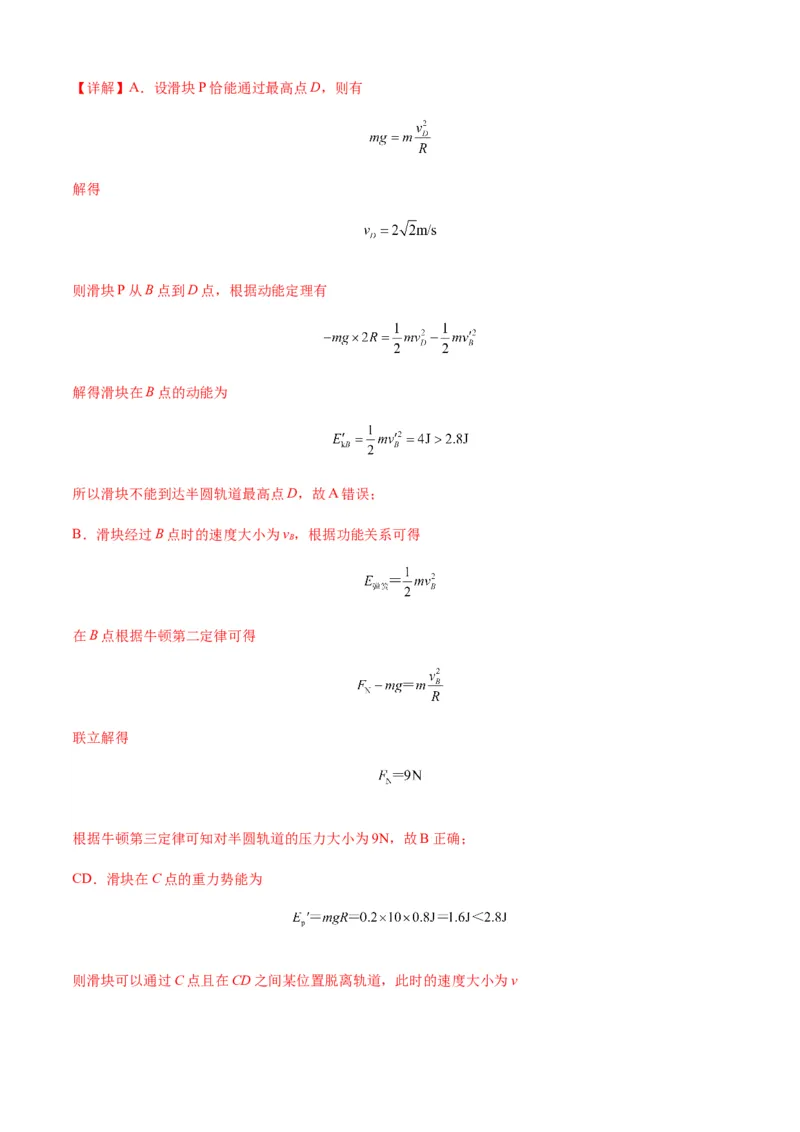

【答案】BC【详解】A．设滑块P恰能通过最高点D，则有
解得
则滑块P从B点到D点，根据动能定理有
解得滑块在B点的动能为
所以滑块不能到达半圆轨道最高点D，故A错误；
B．滑块经过B点时的速度大小为v ，根据功能关系可得
B
在B点根据牛顿第二定律可得
联立解得
根据牛顿第三定律可知对半圆轨道的压力大小为9N，故B正确；

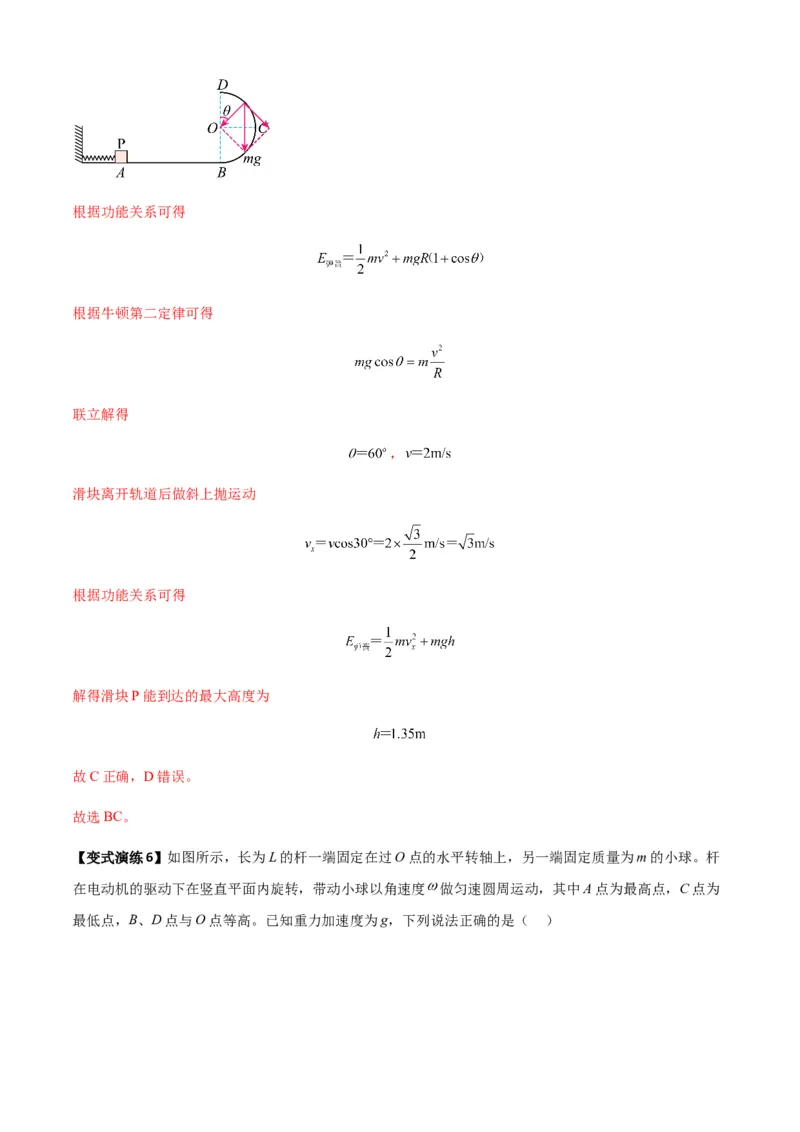

CD．滑块在C点的重力势能为
则滑块可以通过C点且在CD之间某位置脱离轨道，此时的速度大小为v根据功能关系可得
根据牛顿第二定律可得
联立解得
，
滑块离开轨道后做斜上抛运动
根据功能关系可得
解得滑块P能到达的最大高度为
故C正确，D错误。
故选BC。

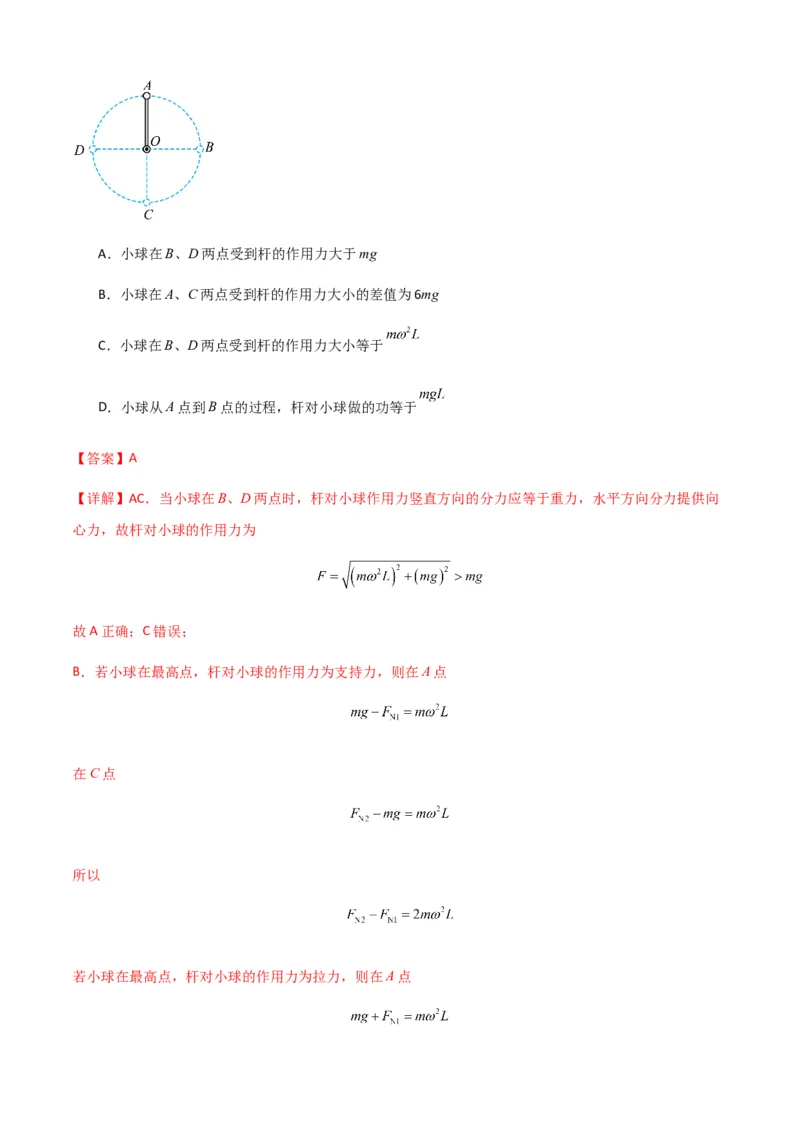

【变式演练6】如图所示，长为L的杆一端固定在过O点的水平转轴上，另一端固定质量为m的小球。杆
在电动机的驱动下在竖直平面内旋转，带动小球以角速度 做匀速圆周运动，其中A点为最高点，C点为
最低点，B、D点与O点等高。已知重力加速度为g，下列说法正确的是（ ）A．小球在B、D两点受到杆的作用力大于mg
B．小球在A、C两点受到杆的作用力大小的差值为6mg
C．小球在B、D两点受到杆的作用力大小等于
D．小球从A点到B点的过程，杆对小球做的功等于
【答案】A
【详解】AC．当小球在B、D两点时，杆对小球作用力竖直方向的分力应等于重力，水平方向分力提供向
心力，故杆对小球的作用力为
故A正确；C错误；
B．若小球在最高点，杆对小球的作用力为支持力，则在A点
在C点
所以
若小球在最高点，杆对小球的作用力为拉力，则在A点在C点
所以
故B错误；
D．小球从A点到B点的过程，根据动能定理，可得
解得杆对小球做的功等于
故D错误。
故选A。

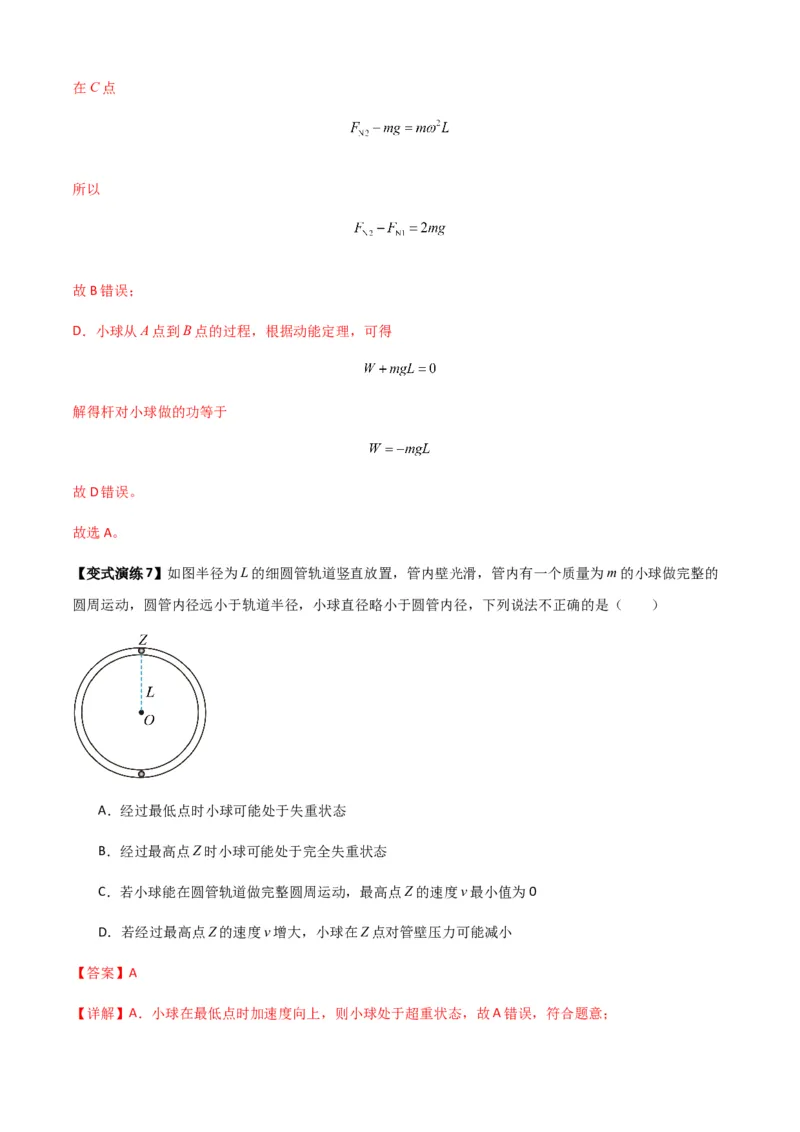

【变式演练7】如图半径为L的细圆管轨道竖直放置，管内壁光滑，管内有一个质量为m的小球做完整的
圆周运动，圆管内径远小于轨道半径，小球直径略小于圆管内径，下列说法不正确的是（ ）
A．经过最低点时小球可能处于失重状态
B．经过最高点Z时小球可能处于完全失重状态
C．若小球能在圆管轨道做完整圆周运动，最高点Z的速度v最小值为0
D．若经过最高点Z的速度v增大，小球在Z点对管壁压力可能减小
【答案】A
【详解】A．小球在最低点时加速度向上，则小球处于超重状态，故A错误，符合题意；B．小球经过最高点Z时，若对轨道的压力为零，则重力完全提供向心力，小球处于完全失重状态，故B正
确，不符合题意；
C．由于在最高点圆管能支撑小球，所以速度的最小值为零，故C正确，不符合题意；
D．若过最高点的速度较小，则在Z点，小球在Z点对管壁压力向下，轨道对小球有向上的弹力，根据牛
顿第二定律可得
此时经过最高点Z的速度增大，小球在Z点和管壁的作用力减小，故D正确，不符合题意。
故选A。

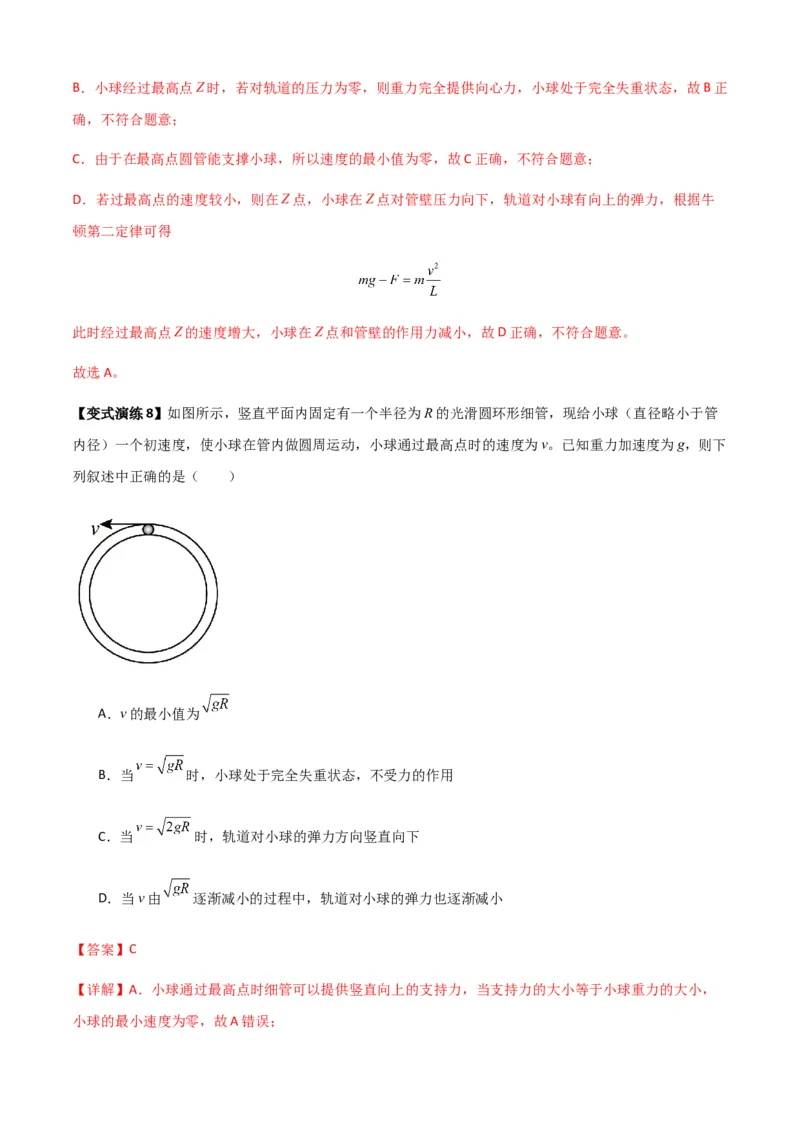

【变式演练8】如图所示，竖直平面内固定有一个半径为R的光滑圆环形细管，现给小球（直径略小于管
内径）一个初速度，使小球在管内做圆周运动，小球通过最高点时的速度为v。已知重力加速度为g，则下
列叙述中正确的是（ ）
A．v的最小值为
B．当 时，小球处于完全失重状态，不受力的作用
C．当 时，轨道对小球的弹力方向竖直向下
D．当v由 逐渐减小的过程中，轨道对小球的弹力也逐渐减小
【答案】C
【详解】A．小球通过最高点时细管可以提供竖直向上的支持力，当支持力的大小等于小球重力的大小，
小球的最小速度为零，故A错误；B．根据公式 可知，当 时，小球的加速度为
方向竖直向下，则小球处于完全失重状态，只受重力作用，故B错误；
C．当 时，小球需要的向心力为
则可知，轨道对小球的弹力大小为 ，方向竖直向下，故C正确；
D．当 时，小球需要的向心力
可知，小球受轨道竖直向上的弹力，由牛顿第二定律有
可得
则 逐渐减小的过程中，轨道对小球的弹力 逐渐增大，故D错误。
故选C。
类型3 斜面上圆周运动的临界问题
物体在斜面上做圆周运动时，设斜面的倾角为θ，重力垂直斜面的分力与物体受到的支持力相等，解决此

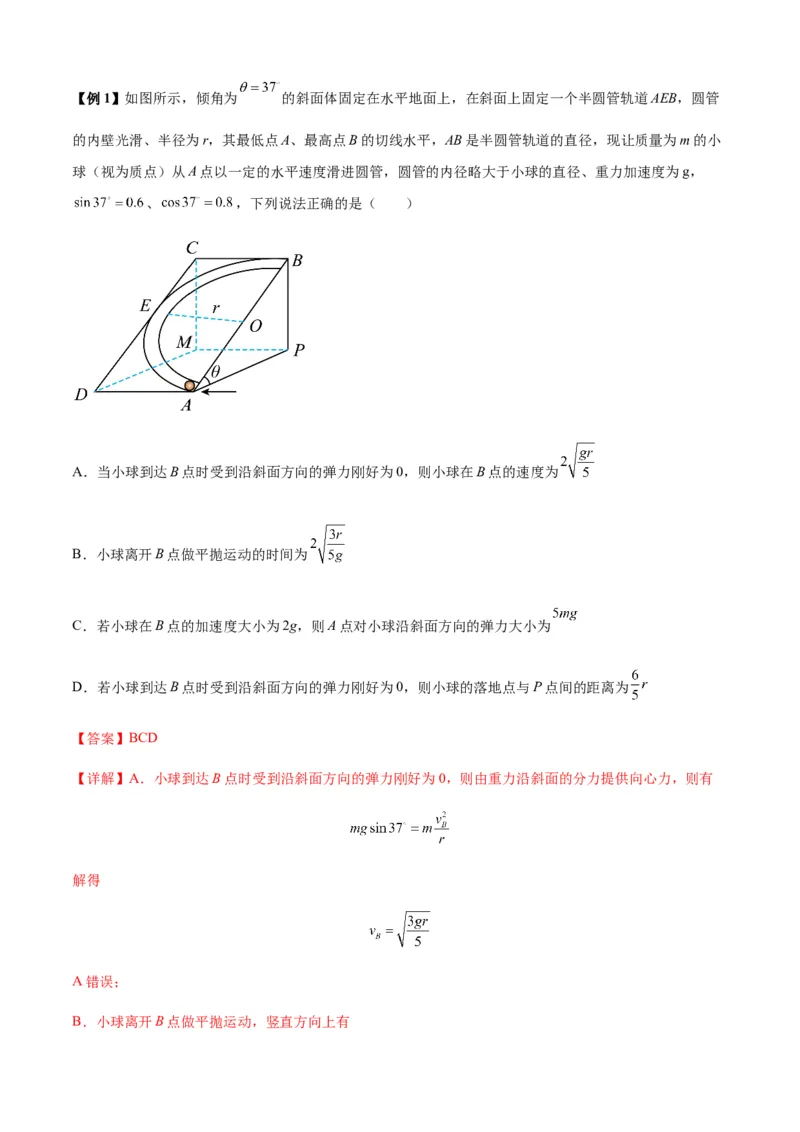

类问题时，可以按以下操作，把问题简化．【例1】如图所示，倾角为 的斜面体固定在水平地面上，在斜面上固定一个半圆管轨道AEB，圆管
的内壁光滑、半径为r，其最低点A、最高点B的切线水平，AB是半圆管轨道的直径，现让质量为m的小
球（视为质点）从A点以一定的水平速度滑进圆管，圆管的内径略大于小球的直径、重力加速度为g，
、 ，下列说法正确的是（ ）
A．当小球到达B点时受到沿斜面方向的弹力刚好为0，则小球在B点的速度为
B．小球离开B点做平抛运动的时间为
C．若小球在B点的加速度大小为2g，则A点对小球沿斜面方向的弹力大小为
D．若小球到达B点时受到沿斜面方向的弹力刚好为0，则小球的落地点与P点间的距离为
【答案】BCD
【详解】A．小球到达B点时受到沿斜面方向的弹力刚好为0，则由重力沿斜面的分力提供向心力，则有
解得
A错误；

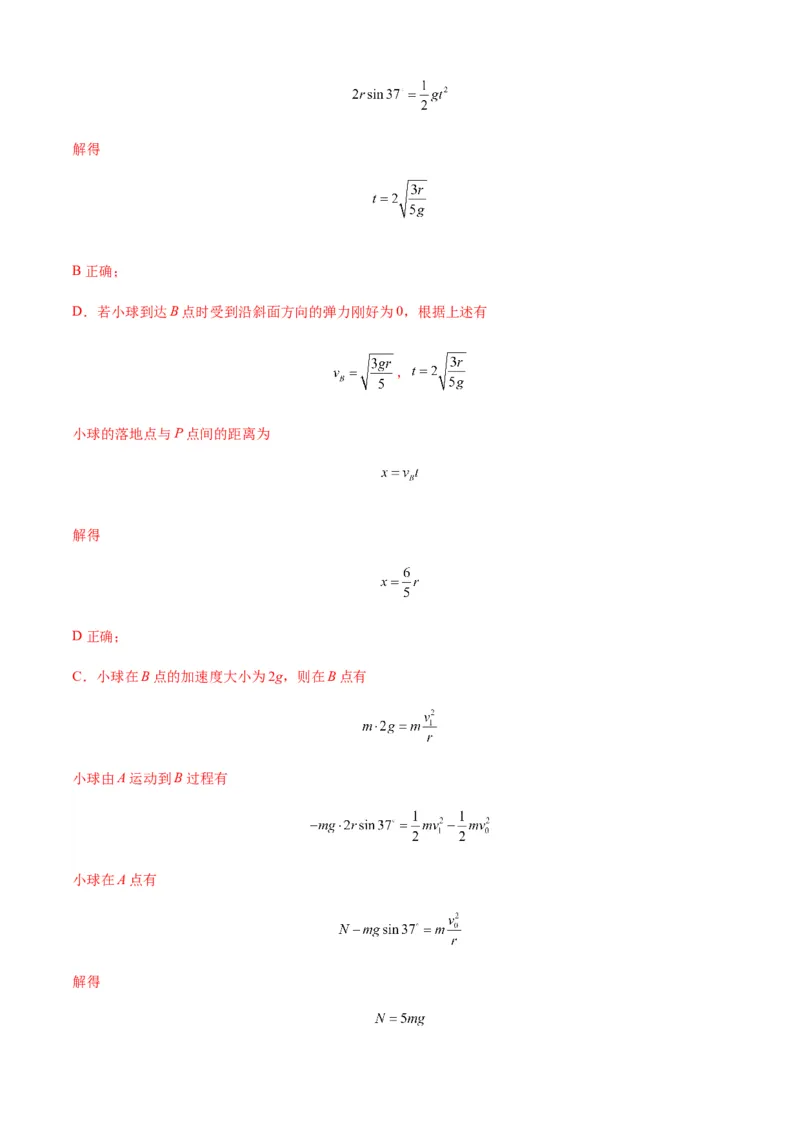

B．小球离开B点做平抛运动，竖直方向上有解得
B正确；
D．若小球到达B点时受到沿斜面方向的弹力刚好为0，根据上述有
，
小球的落地点与P点间的距离为
解得
D正确；
C．小球在B点的加速度大小为2g，则在B点有
小球由A运动到B过程有
小球在A点有
解得C正确。
故选BCD。

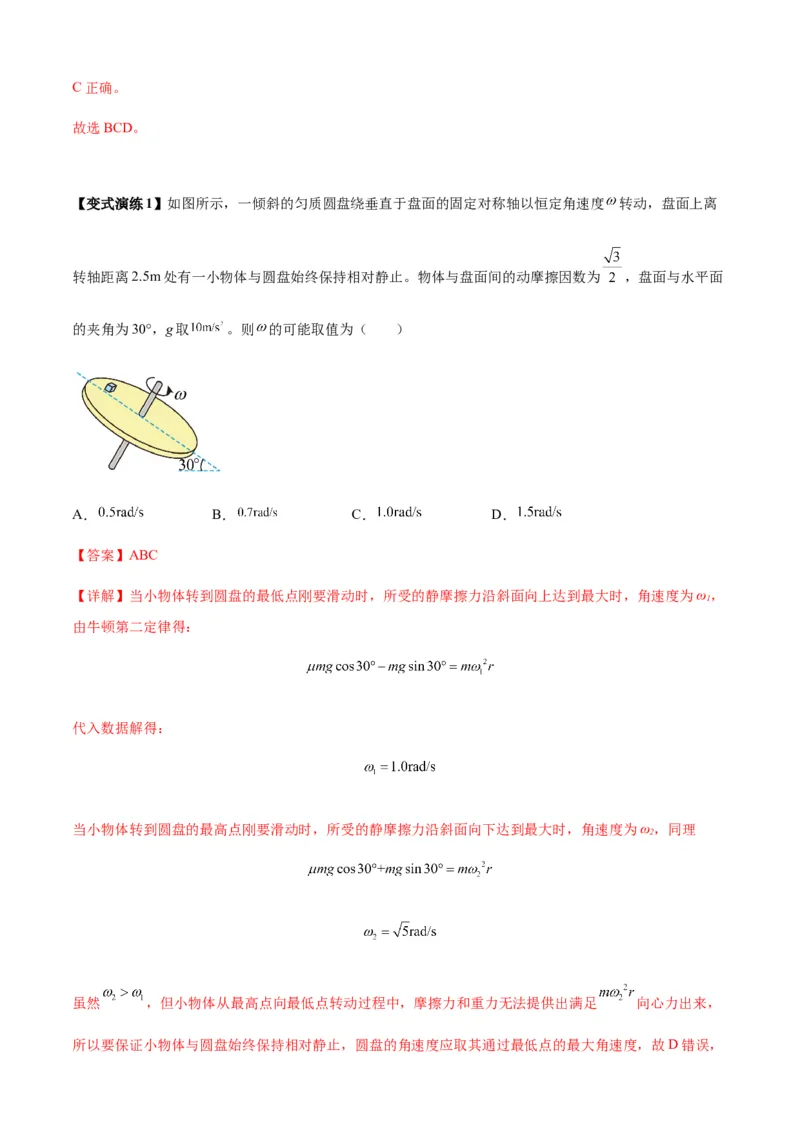

【变式演练1】如图所示，一倾斜的匀质圆盘绕垂直于盘面的固定对称轴以恒定角速度 转动，盘面上离
转轴距离2.5m处有一小物体与圆盘始终保持相对静止。物体与盘面间的动摩擦因数为 ，盘面与水平面
的夹角为30°，g取 。则 的可能取值为（ ）
A． B． C． D．
【答案】ABC
【详解】当小物体转到圆盘的最低点刚要滑动时，所受的静摩擦力沿斜面向上达到最大时，角速度为ω，
1
由牛顿第二定律得：
代入数据解得：
当小物体转到圆盘的最高点刚要滑动时，所受的静摩擦力沿斜面向下达到最大时，角速度为ω，同理
2
虽然 ，但小物体从最高点向最低点转动过程中，摩擦力和重力无法提供出满足 向心力出来，
所以要保证小物体与圆盘始终保持相对静止，圆盘的角速度应取其通过最低点的最大角速度，故D错误，ABC正确。
故选ABC。

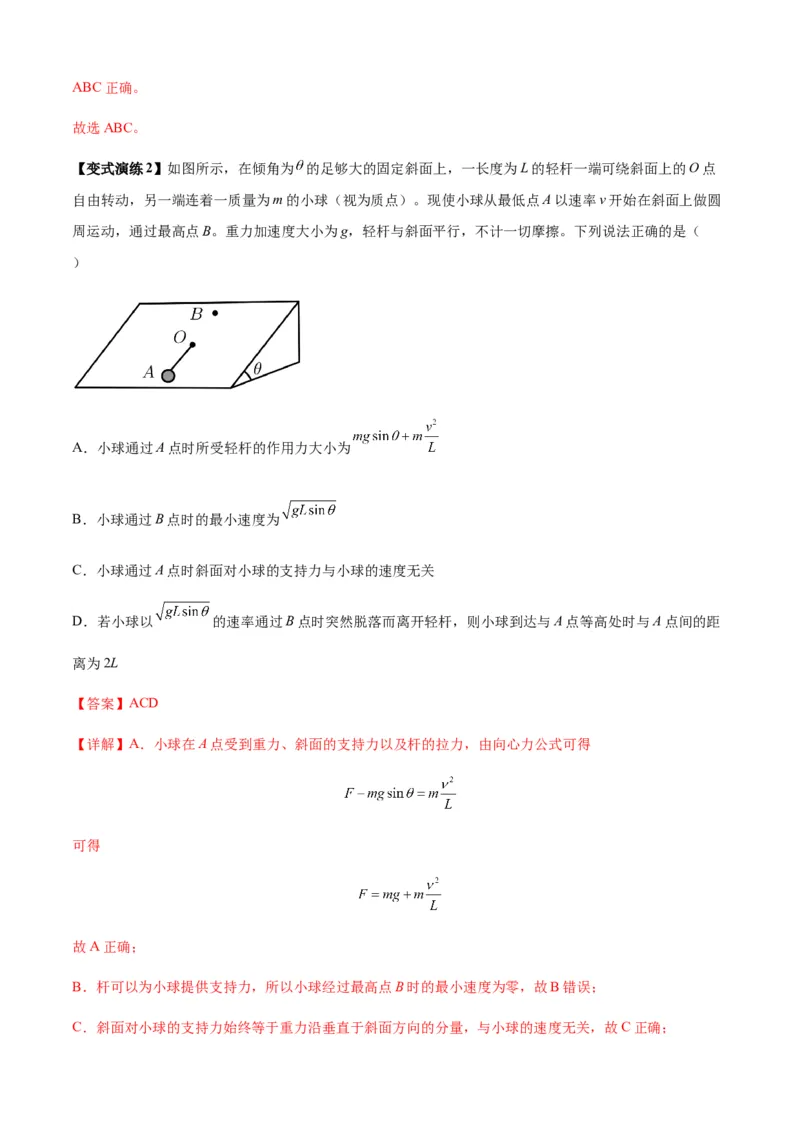

【变式演练2】如图所示，在倾角为 的足够大的固定斜面上，一长度为L的轻杆一端可绕斜面上的O点
自由转动，另一端连着一质量为m的小球（视为质点）。现使小球从最低点A以速率v开始在斜面上做圆
周运动，通过最高点B。重力加速度大小为g，轻杆与斜面平行，不计一切摩擦。下列说法正确的是（
）
A．小球通过A点时所受轻杆的作用力大小为
B．小球通过B点时的最小速度为
C．小球通过A点时斜面对小球的支持力与小球的速度无关
D．若小球以 的速率通过B点时突然脱落而离开轻杆，则小球到达与A点等高处时与A点间的距
离为2L
【答案】ACD
【详解】A．小球在A点受到重力、斜面的支持力以及杆的拉力，由向心力公式可得
可得
故A正确；
B．杆可以为小球提供支持力，所以小球经过最高点B时的最小速度为零，故B错误；

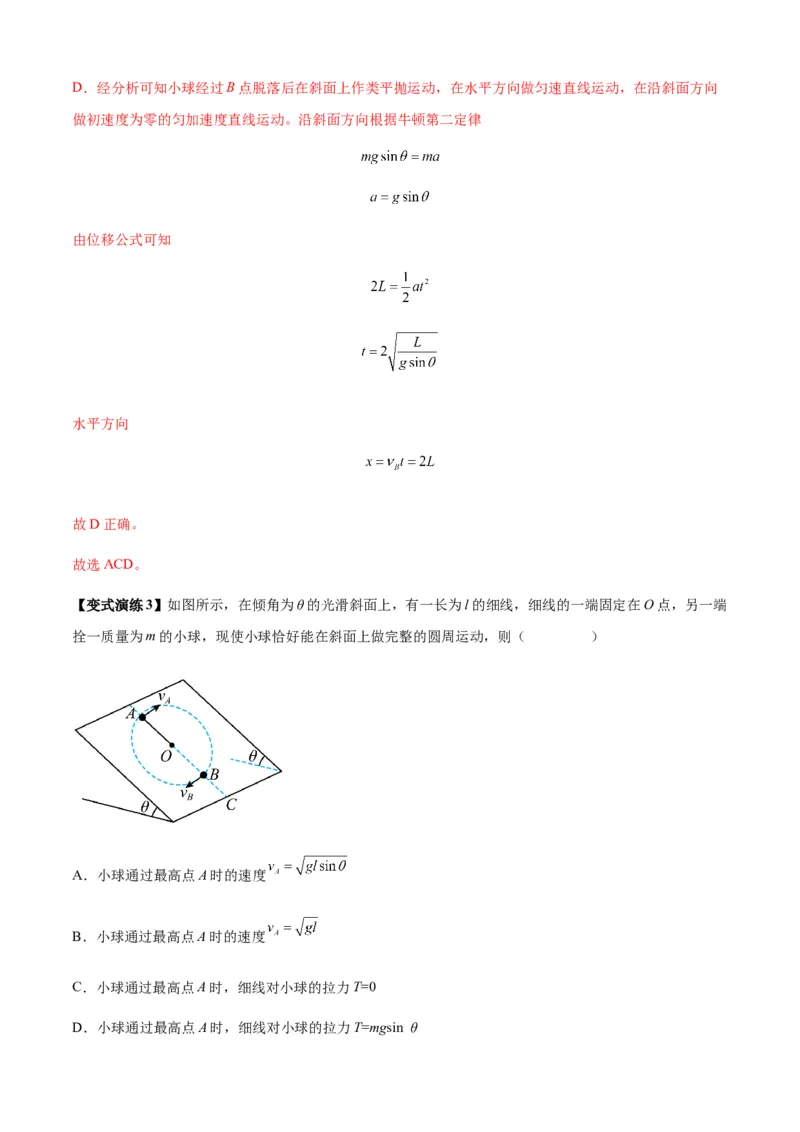

C．斜面对小球的支持力始终等于重力沿垂直于斜面方向的分量，与小球的速度无关，故C正确；D．经分析可知小球经过B点脱落后在斜面上作类平抛运动，在水平方向做匀速直线运动，在沿斜面方向
做初速度为零的匀加速度直线运动。沿斜面方向根据牛顿第二定律
由位移公式可知
水平方向
故D正确。
故选ACD。
【变式演练3】如图所示，在倾角为θ的光滑斜面上，有一长为l的细线，细线的一端固定在O点，另一端
拴一质量为m的小球，现使小球恰好能在斜面上做完整的圆周运动，则（ ）
A．小球通过最高点A时的速度
B．小球通过最高点A时的速度
C．小球通过最高点A时，细线对小球的拉力T=0
D．小球通过最高点A时，细线对小球的拉力T=mgsin θ【答案】AC
【详解】小球在斜面上做圆周运动的等效重力为
恰好通过最高点A时，只有等效重力提供向心力，故此时有
解得
故选AC。

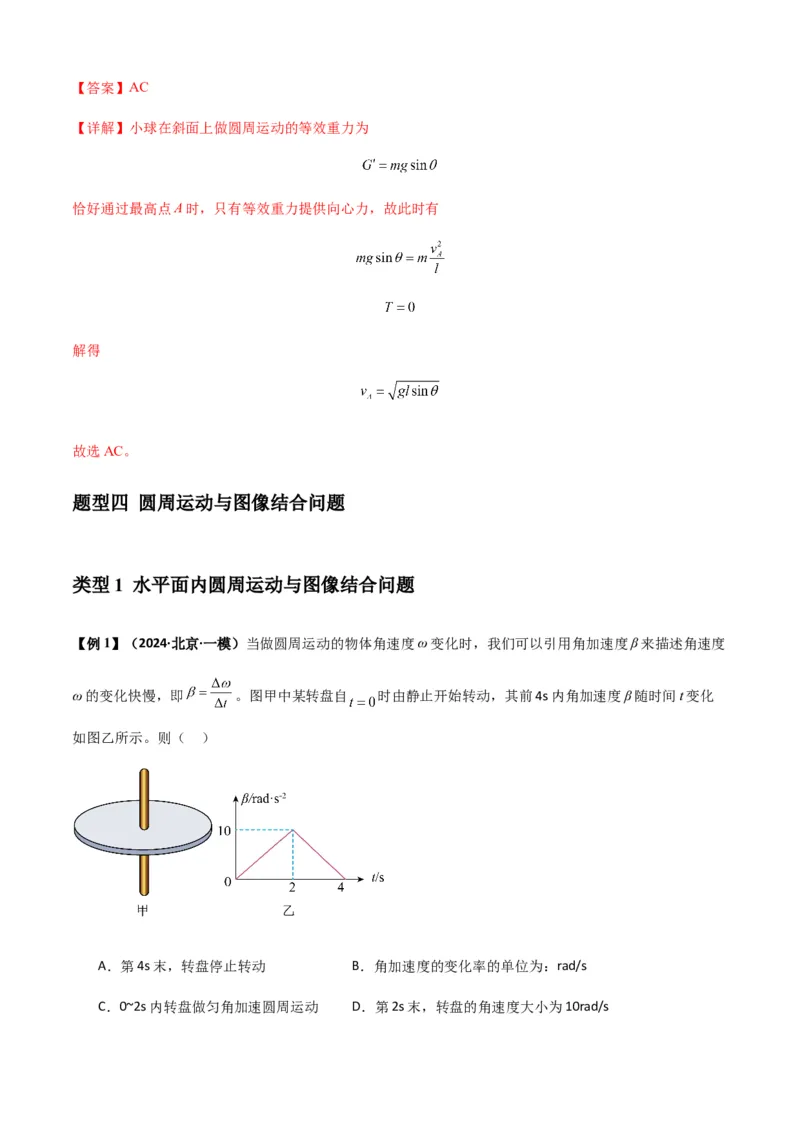

题型四 圆周运动与图像结合问题
类型1 水平面内圆周运动与图像结合问题
【例1】（2024·北京·一模）当做圆周运动的物体角速度ω变化时，我们可以引用角加速度β来描述角速度
ω的变化快慢，即 。图甲中某转盘自 时由静止开始转动，其前4s内角加速度β随时间t变化
如图乙所示。则（ ）
A．第4s末，转盘停止转动 B．角加速度的变化率的单位为：rad/s

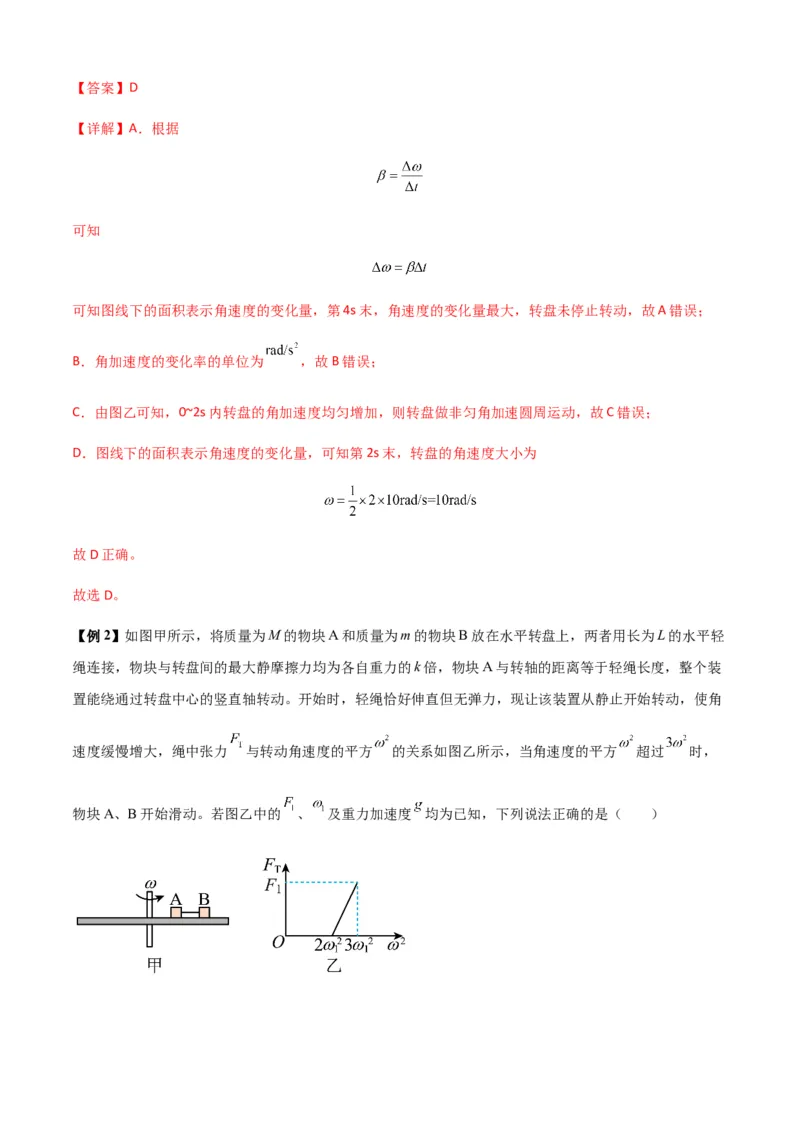

C．0~2s内转盘做匀角加速圆周运动 D．第2s末，转盘的角速度大小为10rad/s【答案】D
【详解】A．根据
可知
可知图线下的面积表示角速度的变化量，第4s末，角速度的变化量最大，转盘未停止转动，故A错误；
B．角加速度的变化率的单位为 ，故B错误；
C．由图乙可知，0~2s内转盘的角加速度均匀增加，则转盘做非匀角加速圆周运动，故C错误；
D．图线下的面积表示角速度的变化量，可知第2s末，转盘的角速度大小为
故D正确。
故选D。
【例2】如图甲所示，将质量为M的物块A和质量为m的物块B放在水平转盘上，两者用长为L的水平轻
绳连接，物块与转盘间的最大静摩擦力均为各自重力的k倍，物块A与转轴的距离等于轻绳长度，整个装
置能绕通过转盘中心的竖直轴转动。开始时，轻绳恰好伸直但无弹力，现让该装置从静止开始转动，使角
速度缓慢增大，绳中张力 与转动角速度的平方 的关系如图乙所示，当角速度的平方 超过 时，
物块A、B开始滑动。若图乙中的 、 及重力加速度 均为已知，下列说法正确的是（ ）A． B． C． D．

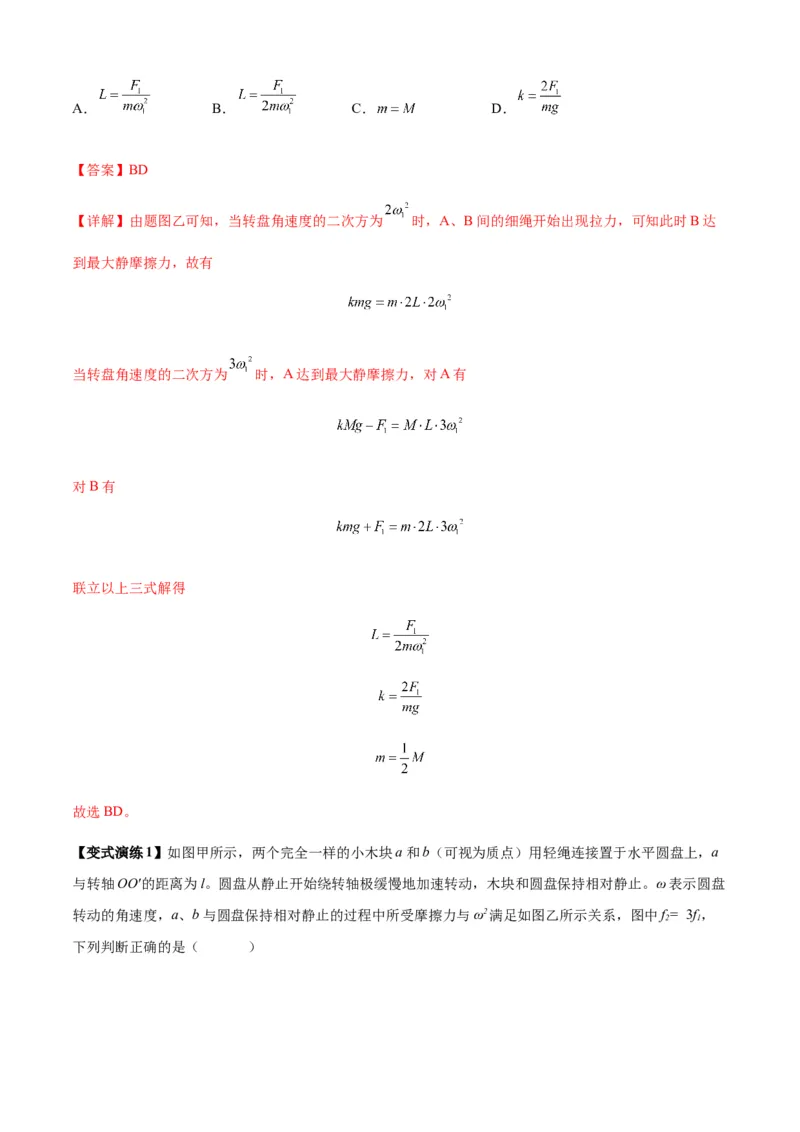

【答案】BD
【详解】由题图乙可知，当转盘角速度的二次方为 时，A、B间的细绳开始出现拉力，可知此时B达
到最大静摩擦力，故有
当转盘角速度的二次方为 时，A达到最大静摩擦力，对A有
对B有
联立以上三式解得
故选BD。
【变式演练1】如图甲所示，两个完全一样的小木块a和b（可视为质点）用轻绳连接置于水平圆盘上，a
与转轴OO′的距离为l。圆盘从静止开始绕转轴极缓慢地加速转动，木块和圆盘保持相对静止。ω表示圆盘
转动的角速度，a、b与圆盘保持相对静止的过程中所受摩擦力与ω2满足如图乙所示关系，图中f= 3f，
2 1
下列判断正确的是（ ）A．图线（1）对应物体b B．绳长为2l
C． D．ω = ω 时绳上张力大小为
2
【答案】ABD
【详解】A．根据图像刚开始为过原点的直线，可得开始时有
f = mω2r
则刚开始时绳子无拉力，摩擦力提供各自的向心力为
，
因为 ，所以有
则图线（1）对应物体b，A正确；
B．当 时，对物体ab有
， ，
可得解得
所以绳子长度为
B正确；
CD．当 时，对b有
得
当 时，设此时绳子拉力为 ，对物体ab有
，
联立解得
，
C错误，D正确。
故选ABD。

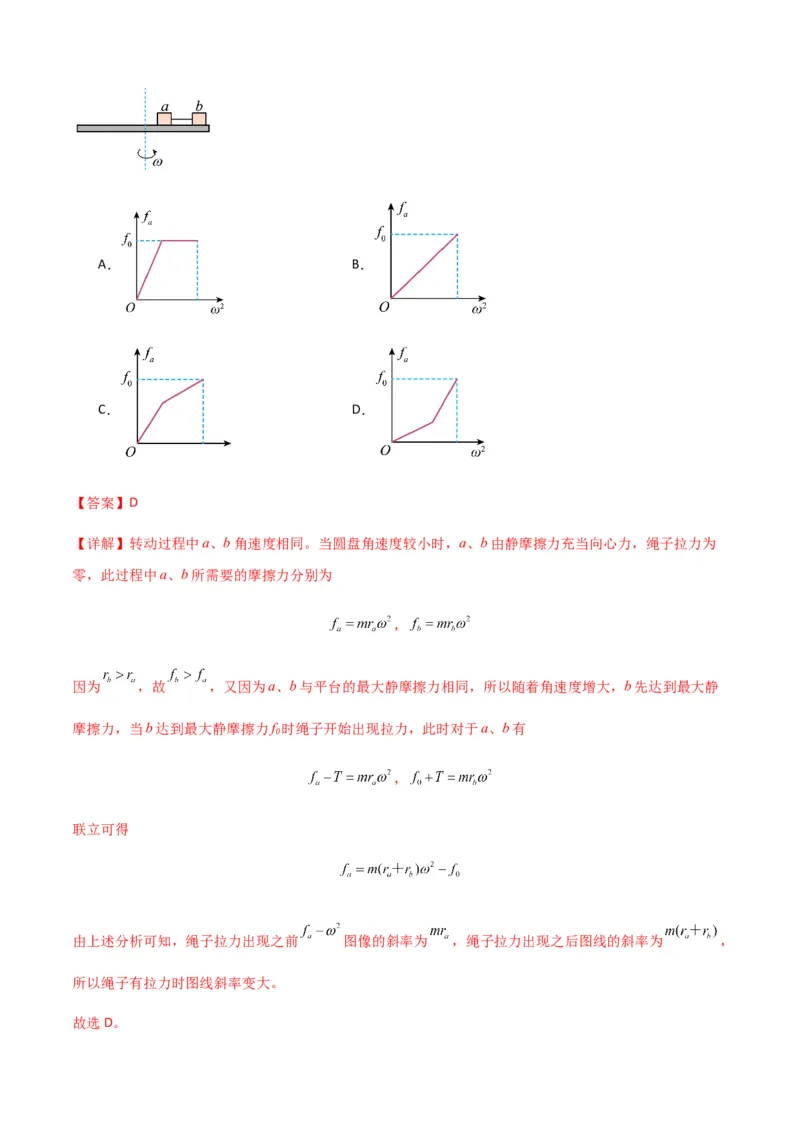

【变式演练2】如图所示，相同的物块a、b用沿半径方向的细线相连放置在水平圆盘上．当圆盘绕转轴转
动时，物块a、b始终相对圆盘静止．下列关于物块a所受的摩擦力随圆盘角速度的平方（ω2）的变化关系
正确的是（ ）A． B．
C． D．
【答案】D
【详解】转动过程中a、b角速度相同。当圆盘角速度较小时，a、b由静摩擦力充当向心力，绳子拉力为
零，此过程中a、b所需要的摩擦力分别为
，
因为 ，故 ，又因为a、b与平台的最大静摩擦力相同，所以随着角速度增大，b先达到最大静
摩擦力，当b达到最大静摩擦力f 时绳子开始出现拉力，此时对于a、b有
0
，
联立可得
由上述分析可知，绳子拉力出现之前 图像的斜率为 ，绳子拉力出现之后图线的斜率为 ，
所以绳子有拉力时图线斜率变大。

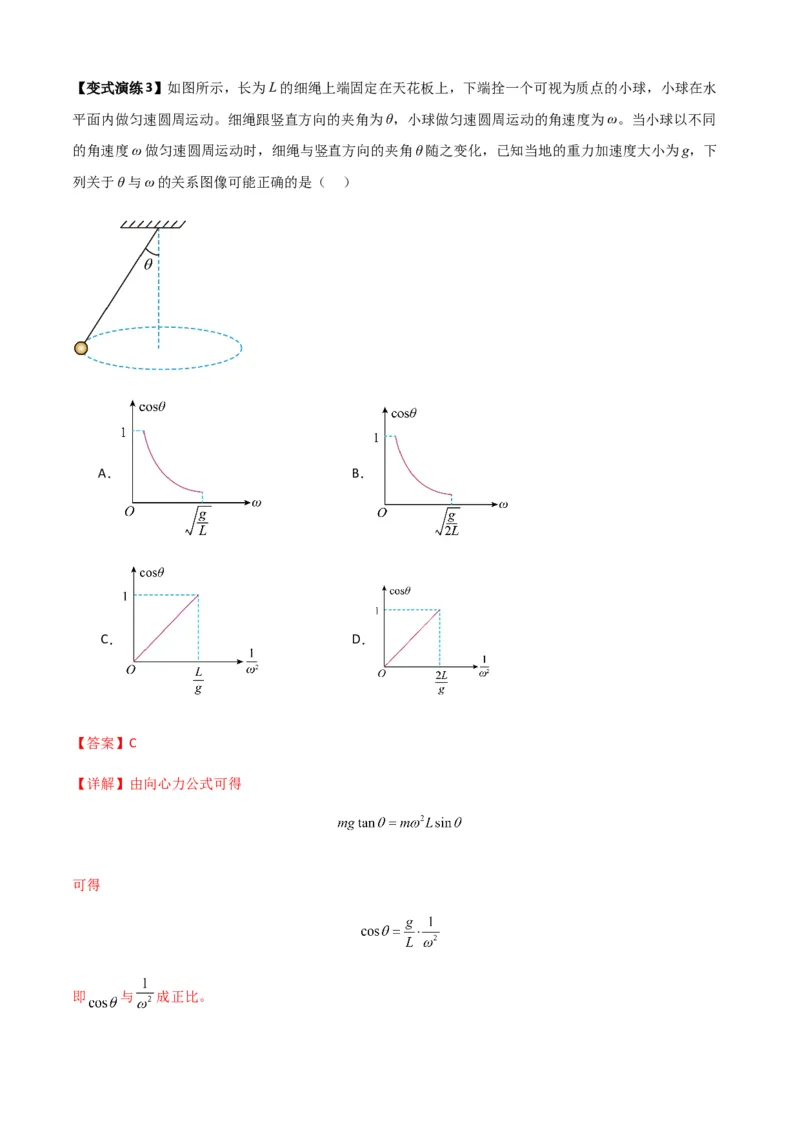

故选D。【变式演练3】如图所示，长为L的细绳上端固定在天花板上，下端拴一个可视为质点的小球，小球在水
平面内做匀速圆周运动。细绳跟竖直方向的夹角为θ，小球做匀速圆周运动的角速度为ω。当小球以不同
的角速度ω做匀速圆周运动时，细绳与竖直方向的夹角θ随之变化，已知当地的重力加速度大小为g，下
列关于θ与ω的关系图像可能正确的是（ ）
A． B．
C． D．
【答案】C
【详解】由向心力公式可得
可得
即 与 成正比。故选C。
类型2 竖直面内圆周运动与图像结合
【解题指导】
1.清楚圆周运动中绳、杆模型的物理规律，列出正确的物理方程。
2.对一次函数y＝kx＋b要非常熟练，会用会画。
3.熟练地将数学和物理结合起来，用图像法来解决物理问题。
【数理思想与模型建构】
1.数理思想是基于物理现象的数学模型，利用数学知识解决物理问题的科学思维方法。
2.模型建构
(1)轻绳模型：①v＞时绳子的弹力F＝m－mg，方向竖直向下
②v＝时绳子的弹力为零，是安全通过最高点的临界条件
(2)轻杆模型
①v＞时轻杆对物体的弹力F＝m－mg ，方向竖直向下
②v＝时轻杆对物体的弹力为零，是物体所受弹力方向变化的临界速度。
③v＜时轻杆对物体的弹力F ＝mg－m，方向竖直向上。
N
【思维建构】
1.根据物理现象列出物理方程。
2.根据物理方程整理成函数关系。
3.将物理方程与一次函数相对应。
4.根据函数思想对应物理图像分析求解。
【例1】如图甲所示，用一轻质绳拴着一质量为 的小球，在竖直平面内做圆周运动（不计一切阻力），
小球运动到最高点时绳对小球的拉力为 ，小球在最高点的速度大小为 ，其 图像如图乙所示，则
（ ）A．轻质绳长为
B．当地的重力加速度为
C．当 时，轻质绳的拉力大小为
D．只要 ，小球在最低点和最高点时绳的拉力差均为
【答案】D
【详解】A．小球运动到最高点时，对小球受力分析，由牛顿第二定律有
可得
可知图线斜率为
可得轻质绳长为
故A错误；
B．由图像可知纵轴上截距的绝对值为则有
故B错误；
C．由图像可知
故当 时，有
故C错误；
D．从最高点到最低点，由机械能守恒有
在最低点对小球受力分析，由牛顿第二定律有
联立可得小球在最低点和最高点时绳的拉力差为
故D正确。
故选D。

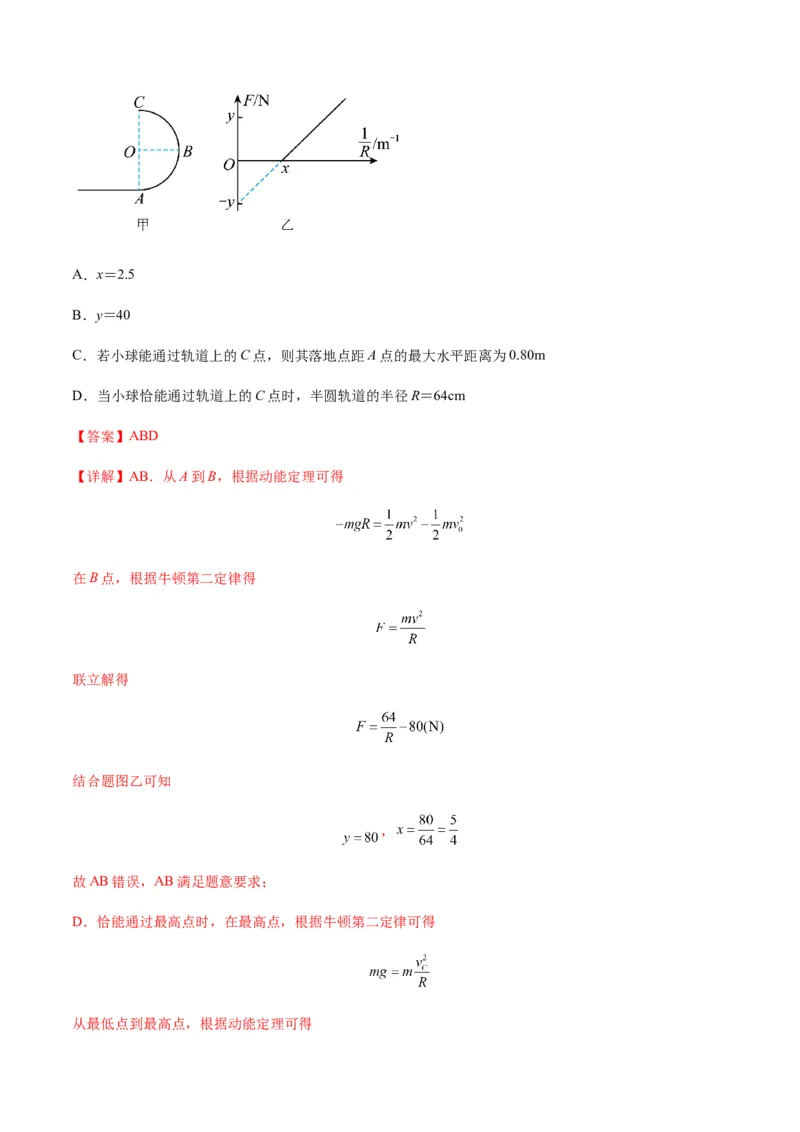

【例2】如图甲所示，一质量m＝4kg的小球（可视为质点）以v＝4m/s的速度从A点冲上竖直光滑半圆轨
0
道。当半圆轨道的半径R发生改变时，小球对B点的压力与半径R的关系图像如图乙所示，g取10m/s2，
下列说法不正确的是（ ）A．x＝2.5
B．y＝40
C．若小球能通过轨道上的C点，则其落地点距A点的最大水平距离为0.80m
D．当小球恰能通过轨道上的C点时，半圆轨道的半径R＝64cm
【答案】ABD
【详解】AB．从A到B，根据动能定理可得
在B点，根据牛顿第二定律得
联立解得
结合题图乙可知
，
故AB错误，AB满足题意要求；
D．恰能通过最高点时，在最高点，根据牛顿第二定律可得

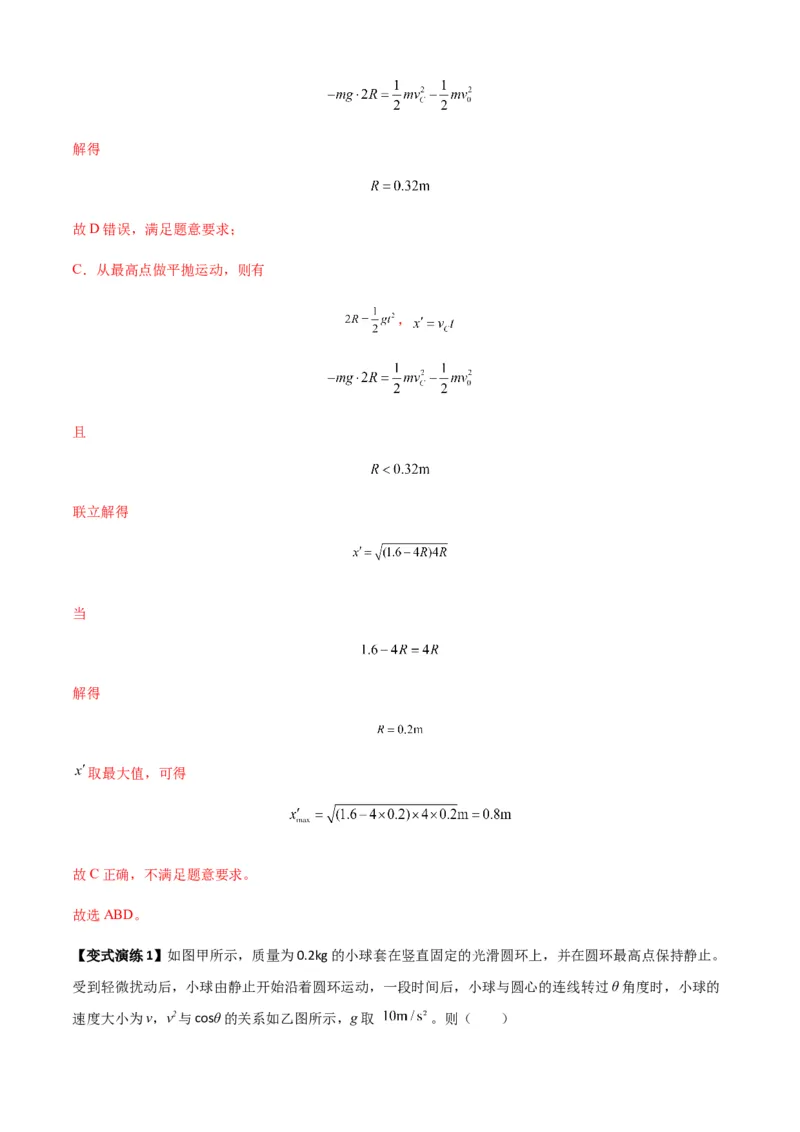

从最低点到最高点，根据动能定理可得解得
故D错误，满足题意要求；
C．从最高点做平抛运动，则有
，
且
联立解得
当
解得
取最大值，可得
故C正确，不满足题意要求。
故选ABD。

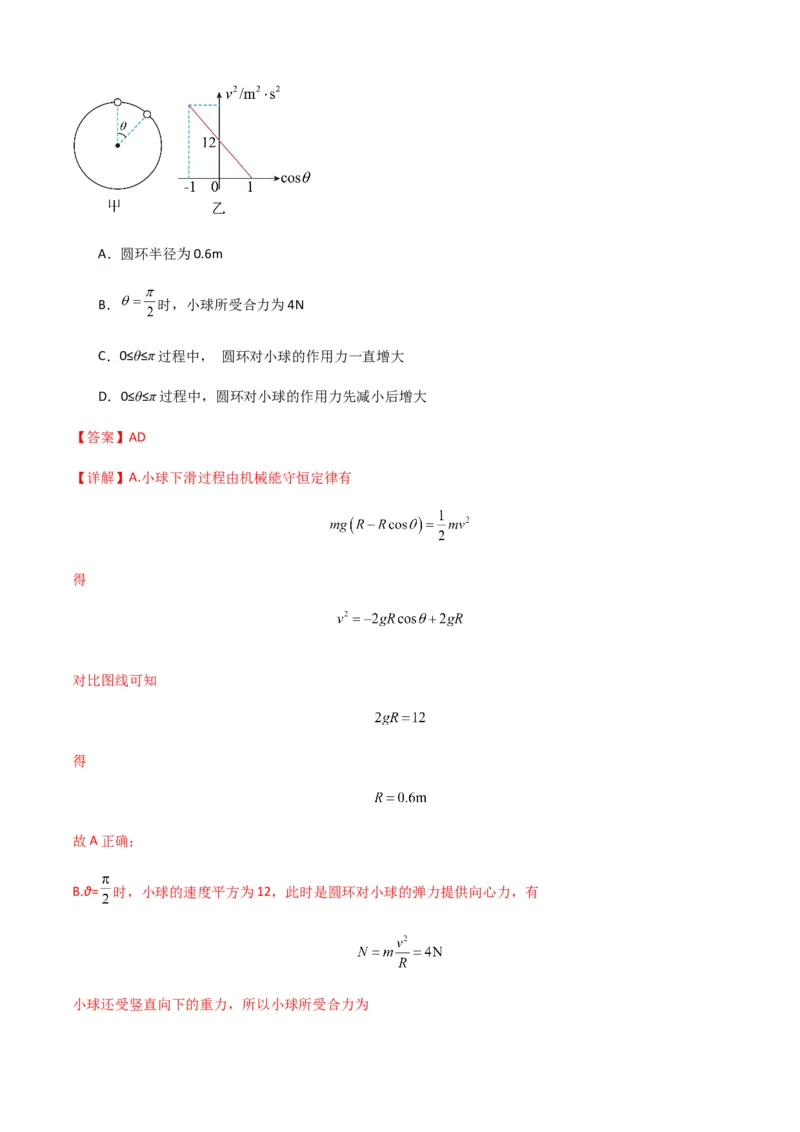

【变式演练1】如图甲所示，质量为0.2kg的小球套在竖直固定的光滑圆环上，并在圆环最高点保持静止。
受到轻微扰动后，小球由静止开始沿着圆环运动，一段时间后，小球与圆心的连线转过θ角度时，小球的
速度大小为v，v2与cosθ的关系如乙图所示，g取 。则（ ）A．圆环半径为0.6m
B． 时，小球所受合力为4N
C．0≤θ≤π过程中， 圆环对小球的作用力一直增大
D．0≤θ≤π过程中，圆环对小球的作用力先减小后增大
【答案】AD
【详解】A.小球下滑过程由机械能守恒定律有
得
对比图线可知
得
故A正确；
B.θ= 时，小球的速度平方为12，此时是圆环对小球的弹力提供向心力，有

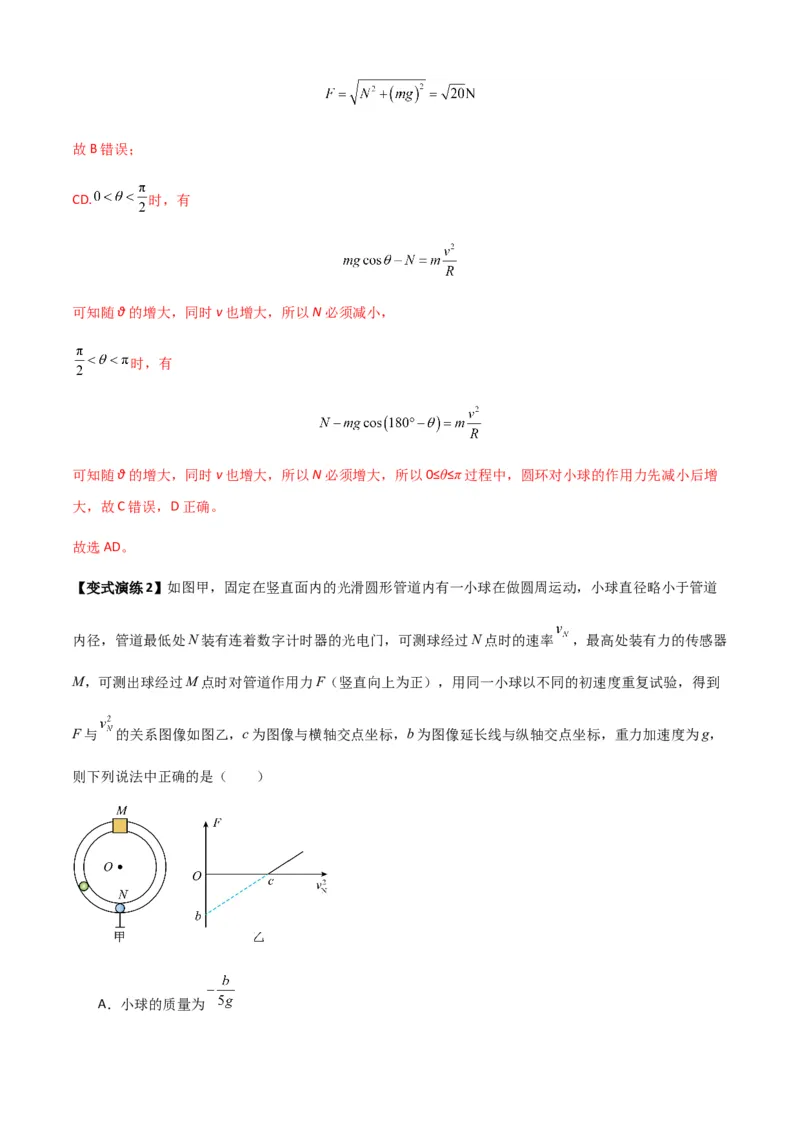

小球还受竖直向下的重力，所以小球所受合力为故B错误；
CD. 时，有
可知随θ的增大，同时v也增大，所以N必须减小，
时，有
可知随θ的增大，同时v也增大，所以N必须增大，所以0≤θ≤π过程中，圆环对小球的作用力先减小后增
大，故C错误，D正确。
故选AD。

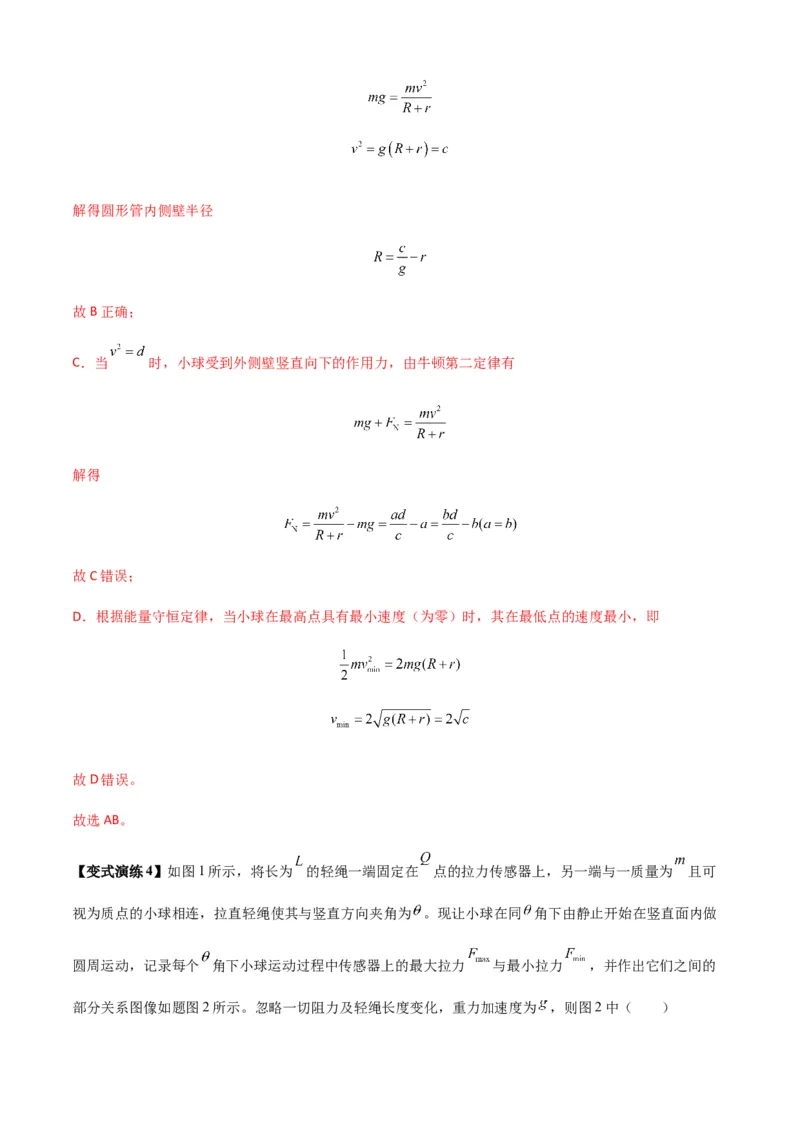

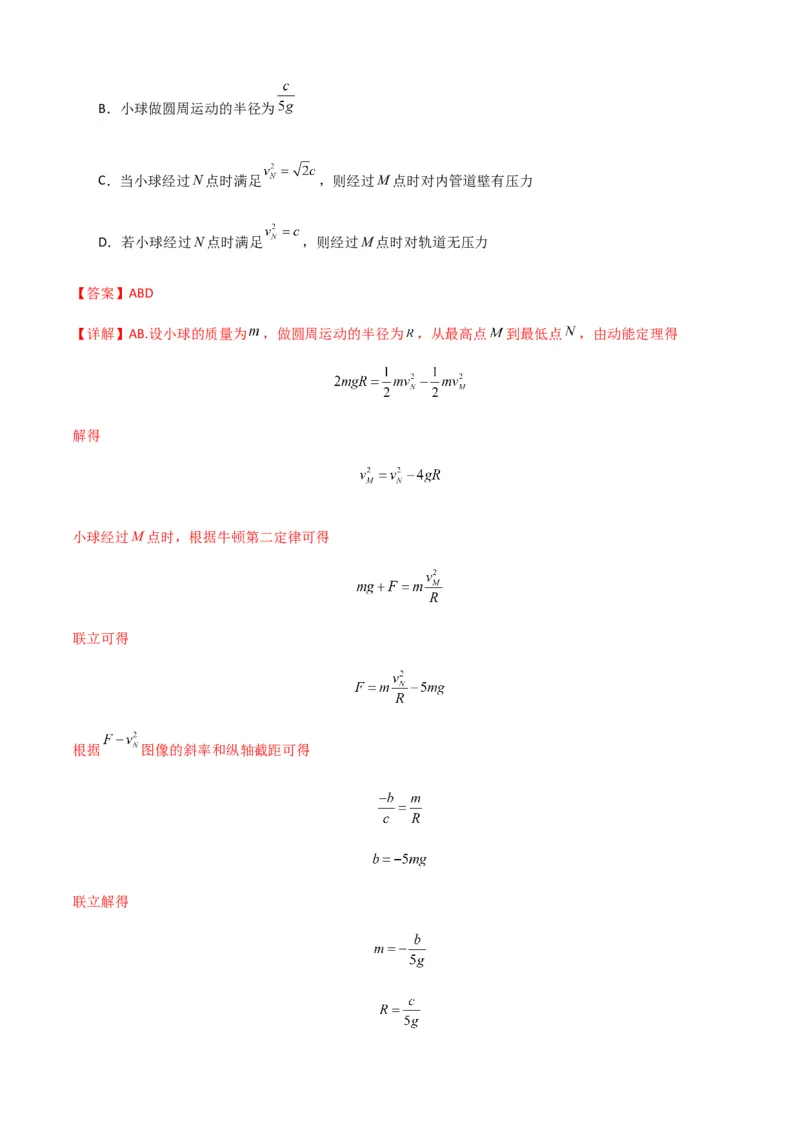

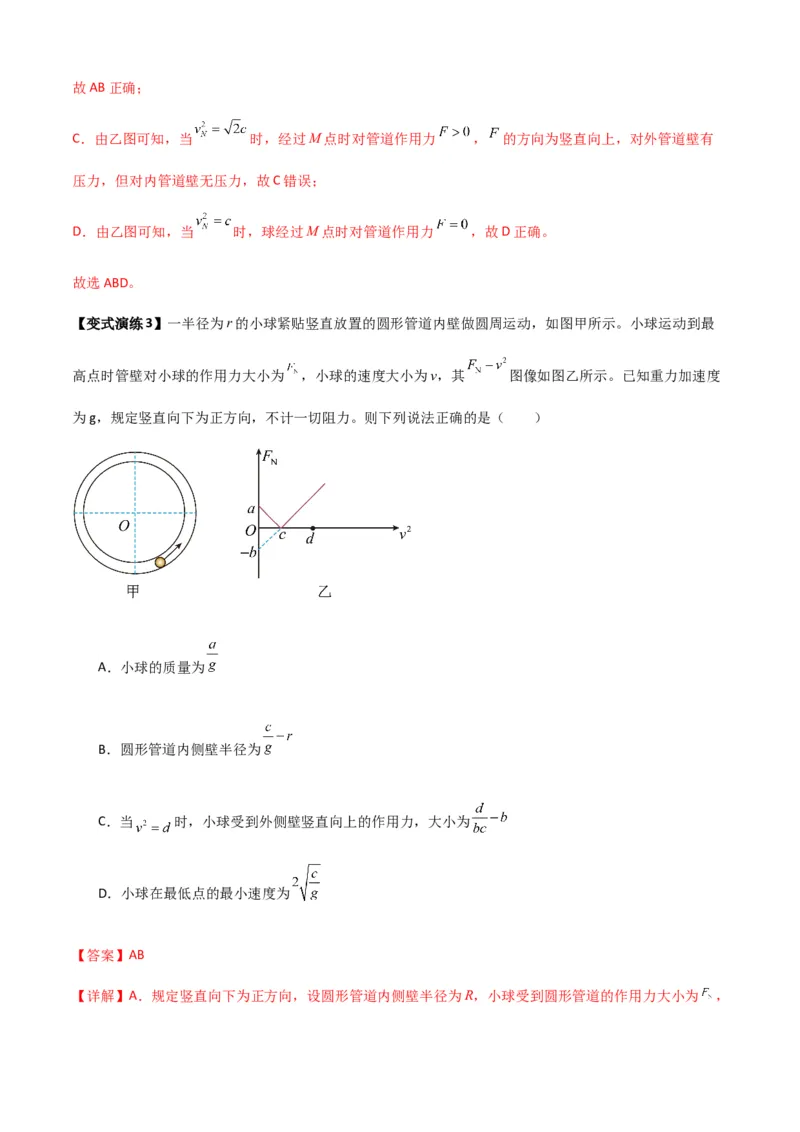

【变式演练2】如图甲，固定在竖直面内的光滑圆形管道内有一小球在做圆周运动，小球直径略小于管道
内径，管道最低处N装有连着数字计时器的光电门，可测球经过N点时的速率 ，最高处装有力的传感器
M，可测出球经过M点时对管道作用力F（竖直向上为正），用同一小球以不同的初速度重复试验，得到
F与 的关系图像如图乙，c为图像与横轴交点坐标，b为图像延长线与纵轴交点坐标，重力加速度为g，
则下列说法中正确的是（ ）
A．小球的质量为B．小球做圆周运动的半径为
C．当小球经过N点时满足 ，则经过M点时对内管道壁有压力
D．若小球经过N点时满足 ，则经过M点时对轨道无压力
【答案】ABD
【详解】AB.设小球的质量为 ，做圆周运动的半径为 ，从最高点 到最低点 ，由动能定理得
解得
小球经过M点时，根据牛顿第二定律可得
联立可得
根据 图像的斜率和纵轴截距可得
联立解得故AB正确；
C．由乙图可知，当 时，经过M点时对管道作用力 ， 的方向为竖直向上，对外管道壁有
压力，但对内管道壁无压力，故C错误；
D．由乙图可知，当 时，球经过M点时对管道作用力 ，故D正确。
故选ABD。
【变式演练3】一半径为r的小球紧贴竖直放置的圆形管道内壁做圆周运动，如图甲所示。小球运动到最
高点时管壁对小球的作用力大小为 ，小球的速度大小为v，其 图像如图乙所示。已知重力加速度
为g，规定竖直向下为正方向，不计一切阻力。则下列说法正确的是（ ）
A．小球的质量为
B．圆形管道内侧壁半径为
C．当 时，小球受到外侧壁竖直向上的作用力，大小为
D．小球在最低点的最小速度为
【答案】AB
【详解】A．规定竖直向下为正方向，设圆形管道内侧壁半径为R，小球受到圆形管道的作用力大小为 ，在最高点，由牛顿第二定律，当 时
当 时，由重力提供向心力有
解得
当 时，由牛顿第二定律有
解得
当 时，由牛顿第二定律有
解得
故
故小球的质量为 或 ，故A正确；
B．当 时解得圆形管内侧壁半径
故B正确；
C．当 时，小球受到外侧壁竖直向下的作用力，由牛顿第二定律有
解得
故C错误；
D．根据能量守恒定律，当小球在最高点具有最小速度（为零）时，其在最低点的速度最小，即
故D错误。
故选AB。

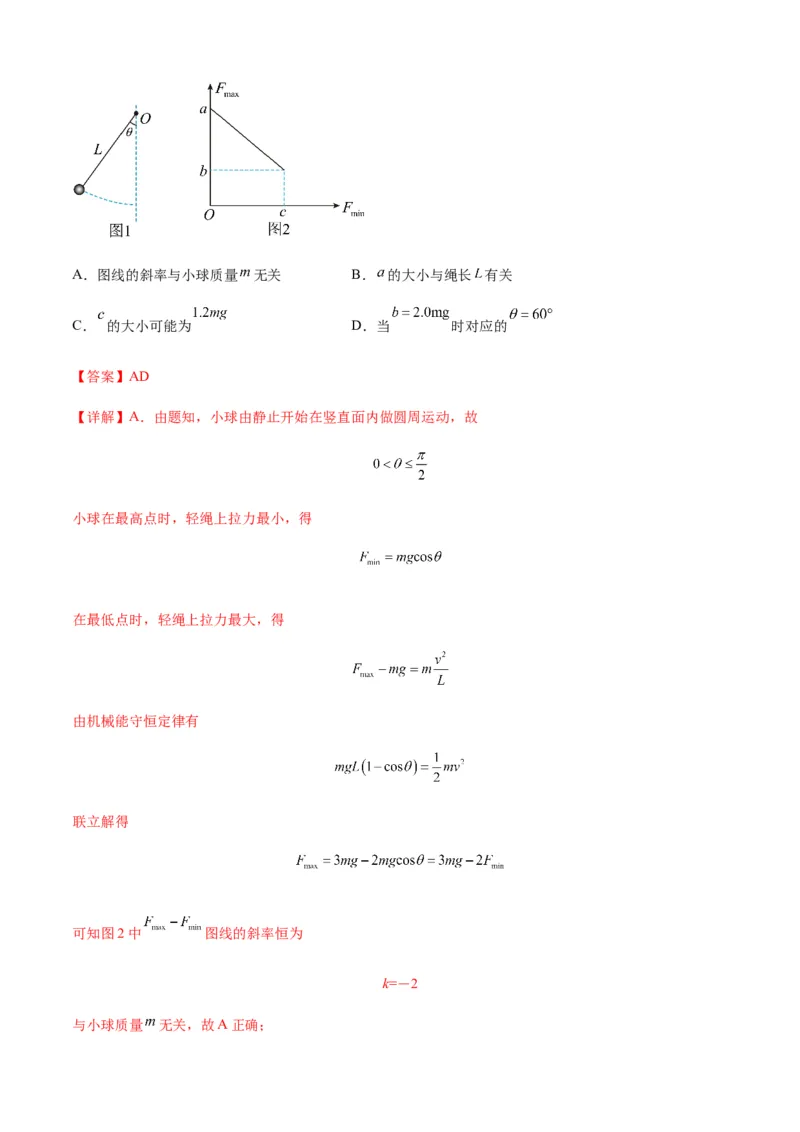

【变式演练4】如图1所示，将长为 的轻绳一端固定在 点的拉力传感器上，另一端与一质量为 且可
视为质点的小球相连，拉直轻绳使其与竖直方向夹角为 。现让小球在同 角下由静止开始在竖直面内做
圆周运动，记录每个 角下小球运动过程中传感器上的最大拉力 与最小拉力 ，并作出它们之间的
部分关系图像如题图2所示。忽略一切阻力及轻绳长度变化，重力加速度为 ，则图2中（ ）A．图线的斜率与小球质量 无关 B． 的大小与绳长 有关
C． 的大小可能为 D．当 时对应的
【答案】AD
【详解】A．由题知，小球由静止开始在竖直面内做圆周运动，故
小球在最高点时，轻绳上拉力最小，得
在最低点时，轻绳上拉力最大，得
由机械能守恒定律有
联立解得
可知图2中 图线的斜率恒为
k=－2

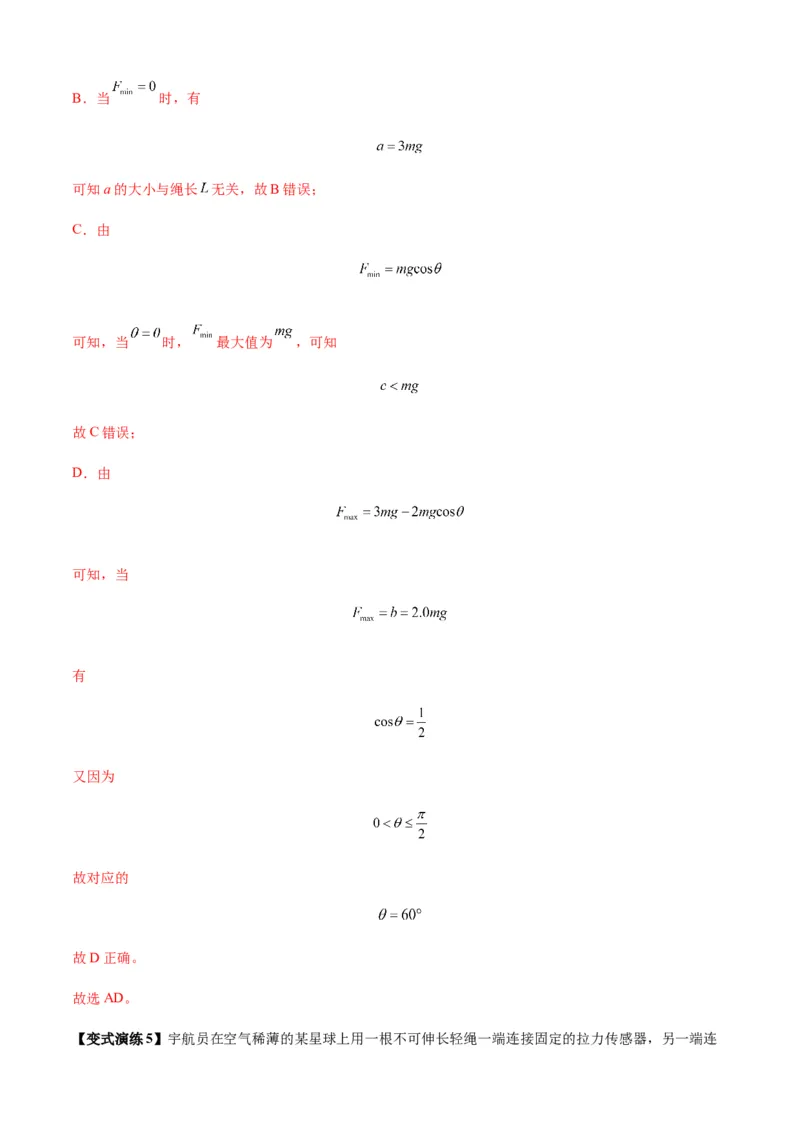

与小球质量 无关，故A正确；B．当 时，有
可知a的大小与绳长 无关，故B错误；
C．由
可知，当 时， 最大值为 ，可知
故C错误；
D．由
可知，当
有
又因为
故对应的
故D正确。
故选AD。

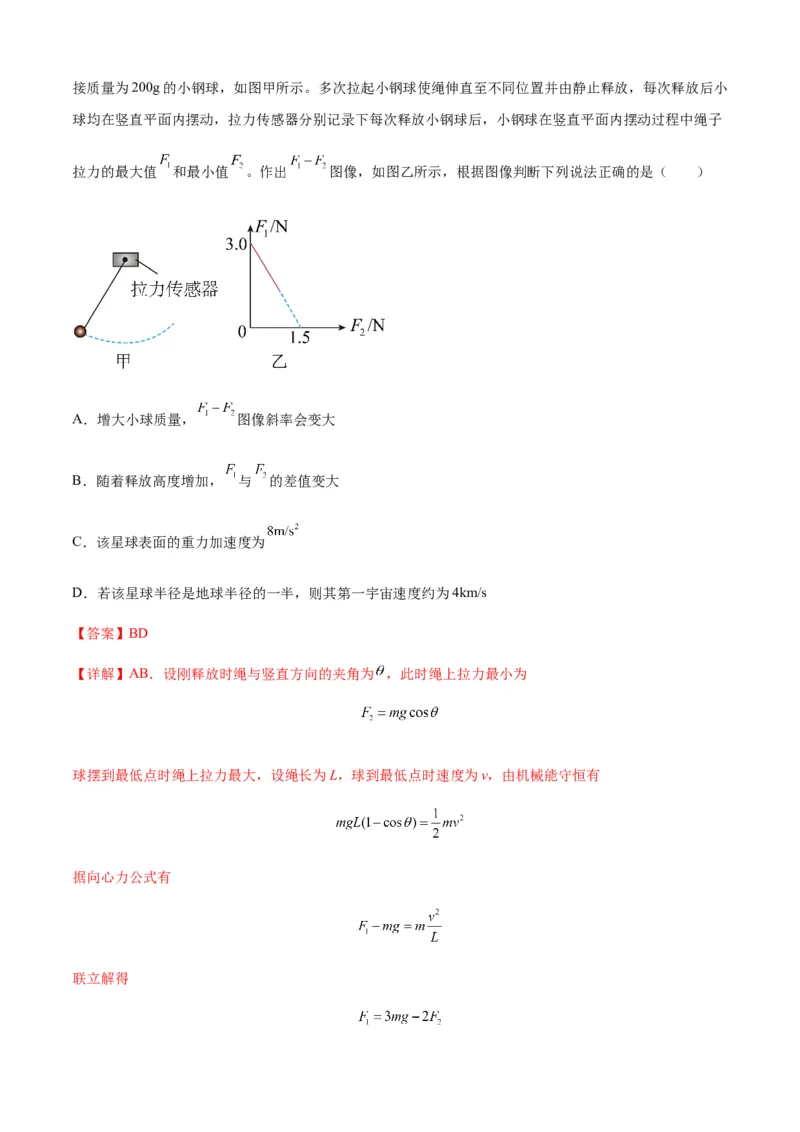

【变式演练5】宇航员在空气稀薄的某星球上用一根不可伸长轻绳一端连接固定的拉力传感器，另一端连接质量为200g的小钢球，如图甲所示。多次拉起小钢球使绳伸直至不同位置并由静止释放，每次释放后小
球均在竖直平面内摆动，拉力传感器分别记录下每次释放小钢球后，小钢球在竖直平面内摆动过程中绳子
拉力的最大值 和最小值 。作出 图像，如图乙所示，根据图像判断下列说法正确的是（ ）
A．增大小球质量， 图像斜率会变大
B．随着释放高度增加， 与 的差值变大
C．该星球表面的重力加速度为
D．若该星球半径是地球半径的一半，则其第一宇宙速度约为4km/s
【答案】BD
【详解】AB．设刚释放时绳与竖直方向的夹角为 ，此时绳上拉力最小为
球摆到最低点时绳上拉力最大，设绳长为L，球到最低点时速度为v，由机械能守恒有
据向心力公式有

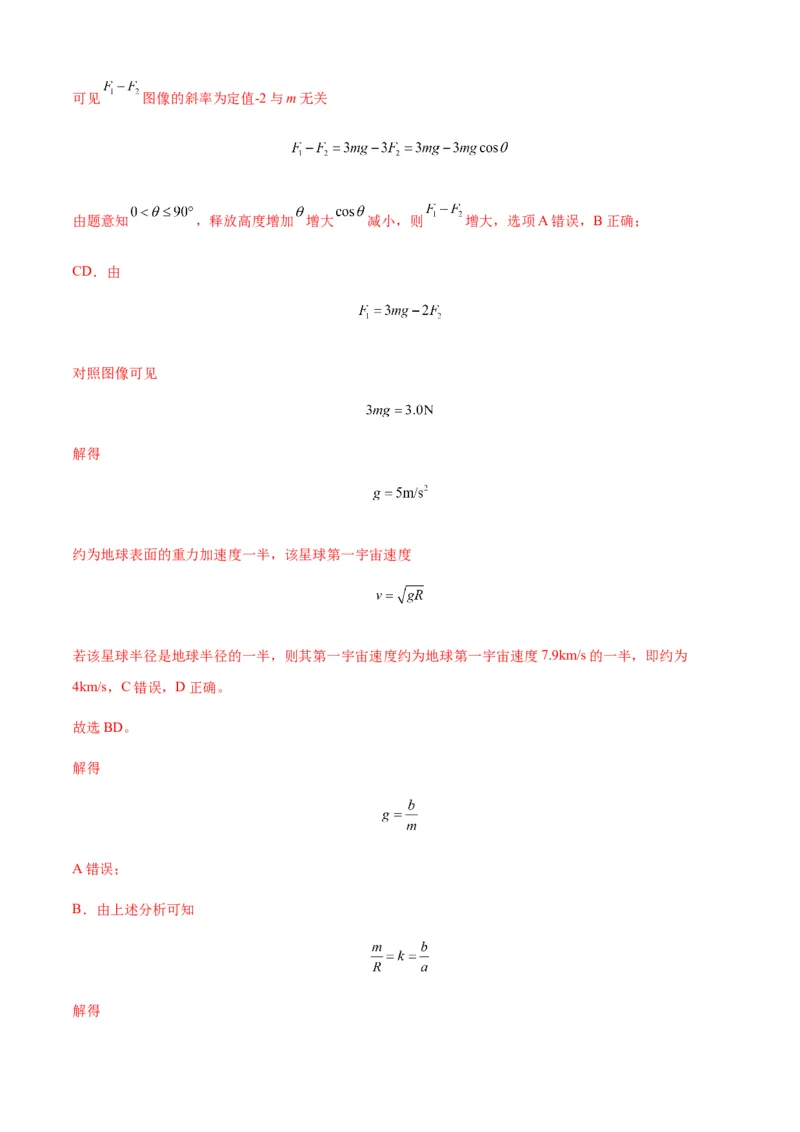

联立解得可见 图像的斜率为定值-2与m无关
由题意知 ，释放高度增加 增大 减小，则 增大，选项A错误，B正确；
CD．由
对照图像可见
解得
约为地球表面的重力加速度一半，该星球第一宇宙速度
若该星球半径是地球半径的一半，则其第一宇宙速度约为地球第一宇宙速度7.9km/s的一半，即约为
4km/s，C错误，D正确。
故选BD。
解得
A错误；
B．由上述分析可知
解得B正确；
C．由几何知识可得，图2中的直线表达式为
当 时
由牛顿第二定律可知，此时向心加速度为
C正确；
D．由上述分析，当 时
D错误。
故选BC。
