第 3 章桥梁工程
3.1 桥梁构造与施工准备
3.2 常用模板、支架和拱架设计与施工
3.3 钢筋、混凝土施工和钢结构施工
3.4 桥梁下部结构施工
3.5 桥梁上部结构施工
3.6 桥面及附属工程
3.7 桥梁工程质量通病及防治措施
3.8 桥梁工程改(扩)建

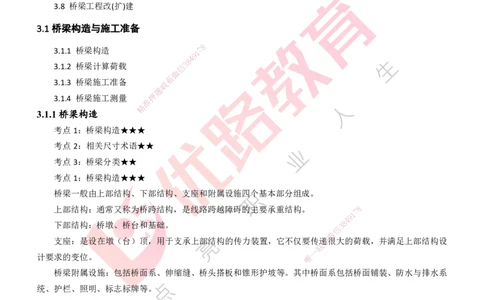

3.1桥梁构造与施工准备
8
3.1.1 桥梁构造 1 7
9
4
8
3.1.2 桥梁计算荷载 信 3
微
系
3.1.3 桥梁施工准备 联
题
3.1.4 桥梁施工测量 准 押
精
3.1.1桥梁构造
考点1：桥梁构造★★★
考点2：相关尺寸术语★★
考点3：桥梁分类★★
考点1：桥梁构造★★★
桥梁一般由上部结构、下部结构、支座和附属 设施四个基本部分组成。
上部结构：通常又称为桥跨结构，是线路跨越障 碍 的主要承重结构。
1
7 8
9
下部结构：桥墩、桥台和基础。
信
3 8
4
微
支座：是设在墩（台）顶，用于支承上部结构的传力装置 ，它不仅要传递系很大的荷载，并满足上部结构设
联
一
计要求的变位。 唯
桥梁附属设施：包括桥面系、伸缩缝、桥头搭板和锥形护坡等。其中桥面系包括桥面铺装、防水与排水系
统、护栏、照明、标志标牌等。
考点2：相关尺寸术语★★
（1）梁式桥净跨径是设计洪水位上相邻两个桥墩（或桥台）之间的净距。
（2）总跨径是多孔桥梁中各孔净跨径的总和，它反映了桥下宣泄洪水的能力。
（3）计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离。
优路官方网站:www.youlu.com 1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生

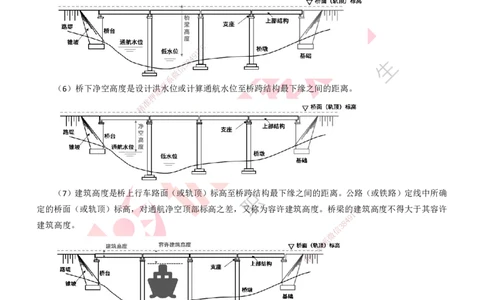

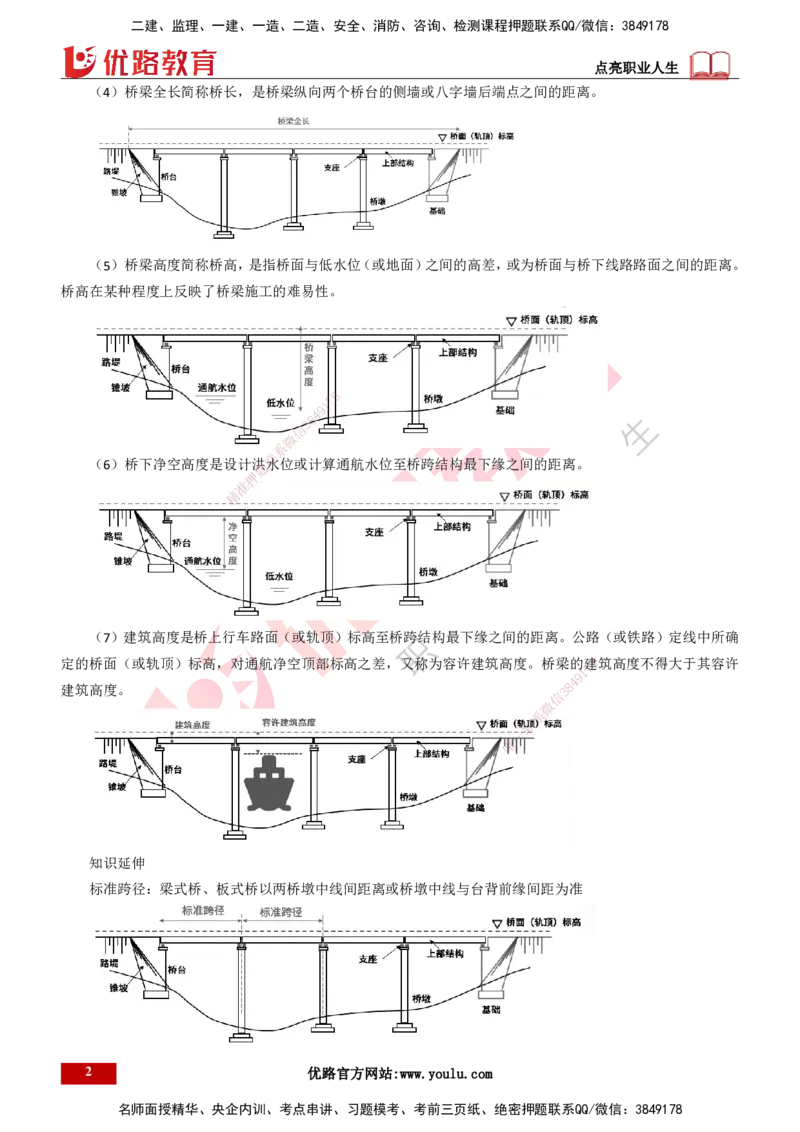

（4）桥梁全长简称桥长，是桥梁纵向两个桥台的侧墙或八字墙后端点之间的距离。
（5）桥梁高度简称桥高，是指桥面与低水位（或地面）之间的高差，或为桥面与桥下线路路面之间的距离。
桥高在某种程度上反映了桥梁施工的难易性。
8
7
1
9
4
8
3
信
微
系
联
（6）桥下净空高度是设计洪题水位或计算通航水位至桥跨结构最下缘之间的距离。
押
准
精
（7）建筑高度是桥上行车路面（或轨顶）标 高至桥跨结构最下缘之间的距离。公路（或铁路）定线中所确
定的桥面（或轨顶）标高，对通航净空顶部标高之差 ，又称为容许建筑高度。桥梁的建8筑高度不得大于其容许
1
7
9
建筑高度。
信
3 8
4
微
系
联
一
唯
知识延伸
标准跨径：梁式桥、板式桥以两桥墩中线间距离或桥墩中线与台背前缘间距为准
2 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
典型例题
【单选】某简支梁桥桥面高21.75m，板厚60cm，桥面铺装厚12cm，设计洪水位16.5m，施工水位12.25m，
低水位7.8m，该桥梁高度为（）m。
7
8
1
9
4
8
A.5.25 3 B.9.5
信
微
C.13.23 系 D.13.95
联
题
【参考答案】D 押
准
精
考点3：桥梁分类★★
（一）按桥梁的结构受力体 系分类
桥梁体系
梁式桥（受弯） 简支梁 、悬臂梁、连续梁
基本体系 拱式桥（受压） 不仅有竖向反力，还有水平推力
悬索桥（受拉） 悬索桥是具有水平反力（拉力）的结构。
刚构桥 可以承担负弯矩的作用
组合体系
斜拉桥 多跨弹性支承连续梁 ， 使梁体内弯矩减小
1
7 8
9
8
4
信
3
微
系
联
一
唯
（二）桥梁的其他分类
（1）按桥梁全长和跨径的不同，分为特大桥、大桥、中桥和小桥。
桥梁分类
优路官方网站:www.youlu.com 3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
桥涵分类 多孔跨径总长L（m） 单孔跨径Lk（m）
特大桥 L＞1000 Lk＞150
大桥 100≤L≤1000 40≤Lk≤150
中桥 30＜L＜100 20≤Lk＜40
小桥 8≤L≤30 5≤LK＜20
涵洞 L＜8 Lk＜5
例1：某施工单位承建了一座高速公路桥梁工程。该桥上部结构为9×30m预应力混凝土箱梁。
例2：某施工单位承建了一座高速公路桥梁工程。该桥上部结构为3×（3×30m）预应力混凝土箱梁。
8
7
1
9
4
典型例题 3 8
信
微
【多选】下列桥梁类型中属于系桥梁基本体系的有（）。
联
题
A.梁式桥 押 B.拱式桥
准
精
C.悬索桥 D.刚构桥
E.斜拉桥 【参考答案】ABC
3.1.2桥梁计算荷载
考点1：桥梁设计作用分类★
考点2：桥梁工程作用取值方法★（非常规 考点）
考点3：作用组合★（非常规考点）
8
1
7
考点1：桥梁设计作用分类★
8
4 9
信
3
作用分类 微
系
作用分类 作用名称
联
一
唯
结构重力（包括结构附加重力）、预加力、土的重力、土 侧 压力、混凝土收缩、徐变作用、水的浮
永久作用
力、基础变位作用
汽车荷载、汽车冲击力、汽车离心力、汽车引起的土侧压力、汽车制动力、人群荷载、疲劳荷载、
可变作用
风荷载、流水压力、冰压力、波浪力、温度（均匀温度和梯度温度）作用、支座摩阻力
偶然作用 船舶的撞击作用、漂流物的撞击作用、汽车撞击作用
地震作用 地震作用
3.1.3桥梁施工准备非常规考点。
3.1.4桥梁施工测量
考点1：桥梁工程施工测量一般要求（非常规考点）★
考点2：桥梁工程施工的平面控制测量要求（非常规考点）★
考点3：桥梁工程施工的高程控制测量要求（非常规考点）★
考点4：宽阔水域和海上桥梁施工测量（非常规考点）★

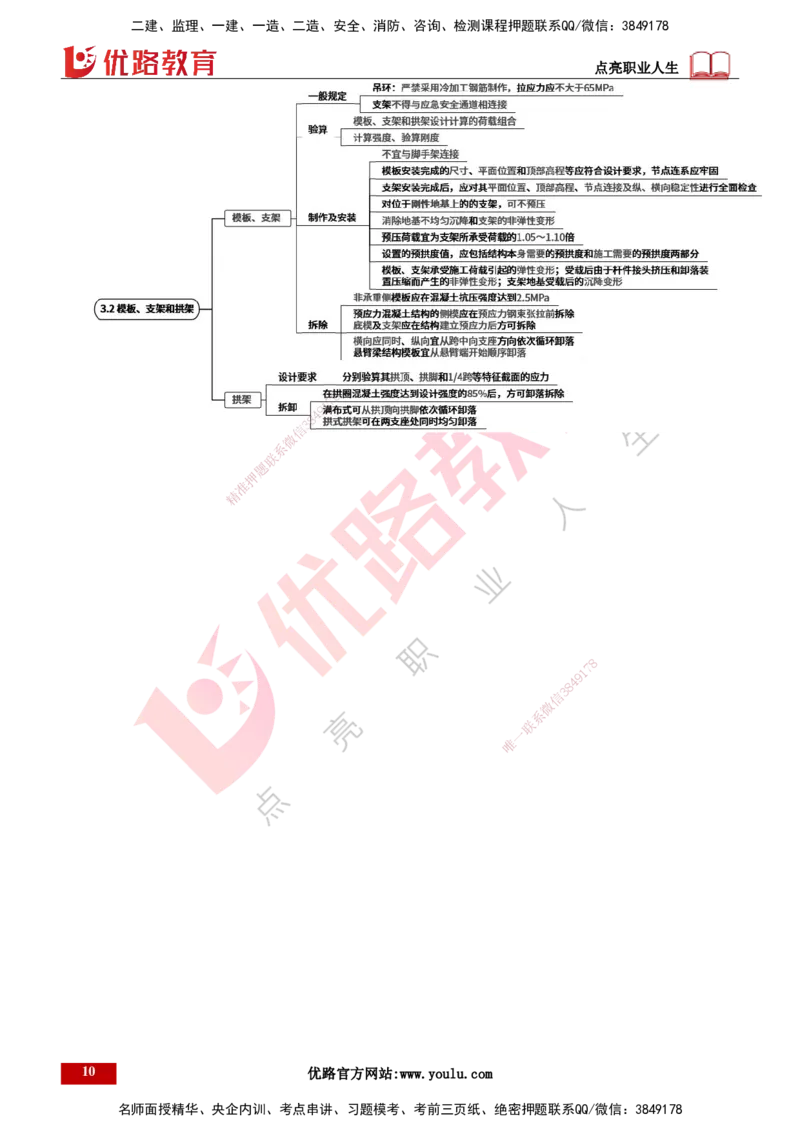

重点回顾
4 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
8
7
1
9
4
8
3
信
3.2常用模板、支架和拱架设计与微施工
系
联
题
3.2.1 常用模板、支架设计押与施工
准
精
3.2.2 常用拱架设计与施工
3.2.1常用模板、支架设计与 施工
考点1：一般规定★★
考点2：模板、支架的设计与验算★ ★
考点3：模板、支架制作及安装★★★
考点4：模板、支架的拆除★★★
考点1：一般规定★★
8
1
7
9
（1）模板和支架应具有足够的强度、刚度和稳定性 ，应能承受施工过程中所8产4生的各种荷载。
信
3
微
（2）模板的板面应平整，接缝处应严密且不漏浆；模板与 混凝土的接触
系
面应涂刷隔离剂，不得采用废机油
联
等油料，且不得污染钢筋及混凝土施工缝。
唯
一
（3）模板上设置吊环应采用HPB300钢筋，严禁采用冷加工钢筋 制作。每个吊环应按两肢截面计算，在模
板自重标准值作用下，吊环拉应力应不大于65MPa。
（4）支架不得与应急安全通道相连接。
考点2：模板、支架的设计与验算★★
（1）模板、支架的设计应考虑下列各项荷载，并按表的规定进行荷载组合：
模板、支架和拱架设计计算的荷载组合
荷载组合
模板结构名称
计算强度用 验算刚度用
梁、板的底模板以及支承板、支架等 （1）+（2）+（3）+（4）+（7）+（8） （1）+（2）+（7）+（8）
缘石、人行道、栏杆、柱、梁、板等的
（4）+（5） （5）
侧模板
基础、墩台等厚大结构物的侧模板 （5）+（6） （5）
优路官方网站:www.youlu.com 5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
①模板、支架自重；
②新浇筑混凝土、钢筋、预应力筋或其他圬工结构物的重力；
③施工人员及施工设备、施工材料等荷载；
④振捣混凝土时产生的振动荷载；
⑤新浇筑混凝土对模板侧面的压力；
⑥混凝土入模时产生的水平方向冲击荷载；
⑦水中支架须考虑水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力；
⑧其他可能产生的荷载，如风荷载、雪荷载、冬季保温设施荷载、温度应力等。
荷载组合
模板结构名称
计算强度用 验算刚度用
梁、板的底模板以及支承板、支架等 （1）+（2）+（3）+（4）+（7）+（8） （1）+（2）+（7）+（8）
缘石、人行道、栏杆、柱、梁、板等的
（4）+（5） （5）
侧模板
8
7
基础、墩台等厚大结构物的侧模板 9（1 5）+（6） （5）
4
8
3
典型例题 信
微
系
【多选】梁板底模验算刚度时联荷载组合是（）。
题
押
A.模板、支架自重 准
精
B.新浇筑混凝土、钢筋、 预应力筋或其他圬工结构物的重力
C.设于水中的支架所承受的水 流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力
D.施工人员及施工设备、施工材料 等荷载
E.其他可能产生的荷载,如风荷载、雪 荷载、冬季保温设施荷载、温度应力等
【参考答案】ABE
考点3：模板、支架制作及安装★★★
8
（一）模板制作及安装
1
7
9
8
4
（1）模板的安装应符合下列规定： 信 3
微
①应按设计要求准确就位，且不宜与脚手架连接。
系
联
一
②侧模板安装时，支撑应牢固并防止模板在浇筑混凝土时产生 移位。唯
③安装过程中，必须设置防倾覆的临时固定设施。
④模板安装完成的尺寸、平面位置和顶部高程等应符合设计要求，节点连系应牢固。
⑤梁、板等结构的底模板宜根据需要设置预拱度。
（二）支架制作及安装
6 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
8
7
1
9
4
8
3
信
微
系
联
题
押
准
立柱
精
卸落设备
（b）梁式支架
（c）梁柱式支架
（a）柱式支架
支撑结构应设置纵向和横向扫地杆，且宜符合下列规定：
1.对扣件式支撑结构，扫地杆高度不宜超过20 0mm；
8
2.对碗扣式支撑结构，扫地杆高度不宜超过400mm ； 9 1
7
8
4
3.对承插式（盘扣式）支撑结构，扫地杆高度不宜超过 5 50mm。 微 信
3
系
联
一
唯
支架安装完成后，应对其平面位置、顶部高程、节点连接及纵、横向稳定性进行全面检查，符合要求后，
方可进行下一工序。
（1）支架宜根据其结构形式、所用材料和地基情况的不同，在施工前确定是否对其进行预压，并符合下列
规定：
①对位于刚性地基上的刚度较大且非弹性变形可确定控制在一定范围内的支架，经计算并通过一定审核程
优路官方网站:www.youlu.com 7
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
序，确认其满足强度、刚度和稳定性等要求的前提下，可不预压。
“位于刚性地基上”主要是指支架支承在桥涵工程的基础顶部、正式通车后的水泥混凝土路面或沥青混凝
土路面顶部、以及其他经确认不会产生沉降的构筑物顶部；“刚度较大且非弹性变形可确定控制在一定范围内的
支架”一般指采用大直径钢管或型钢等材料制作而成的支架。
②对位于软土地基或软硬不均地基上的支架，宜通过预压的方式，消除地基不均匀沉降和支架的非弹性变
形。
③对支架进行预压时，预压荷载宜为支架所承受荷载的1.05～1.10倍，预压荷载的分布宜模拟需承受的结
构荷载及施工荷载。
（2）支架应结合模板安装并考虑设置预拱度和卸落装置，并符合下列规定：
①设置的预拱度值，应包括结构本身需要的预拱度和施工需要的预拱度两部分。
②施工预拱度应考虑下列因素：模板、支架承受施工荷载引起的弹性变形；受载后由于杆件接头挤压和卸
落装置压缩而产生的非弹性变形；支架地基受载后的沉降变形。
8
7
1
9
4
8
3
信
微
系
联
题
押
准

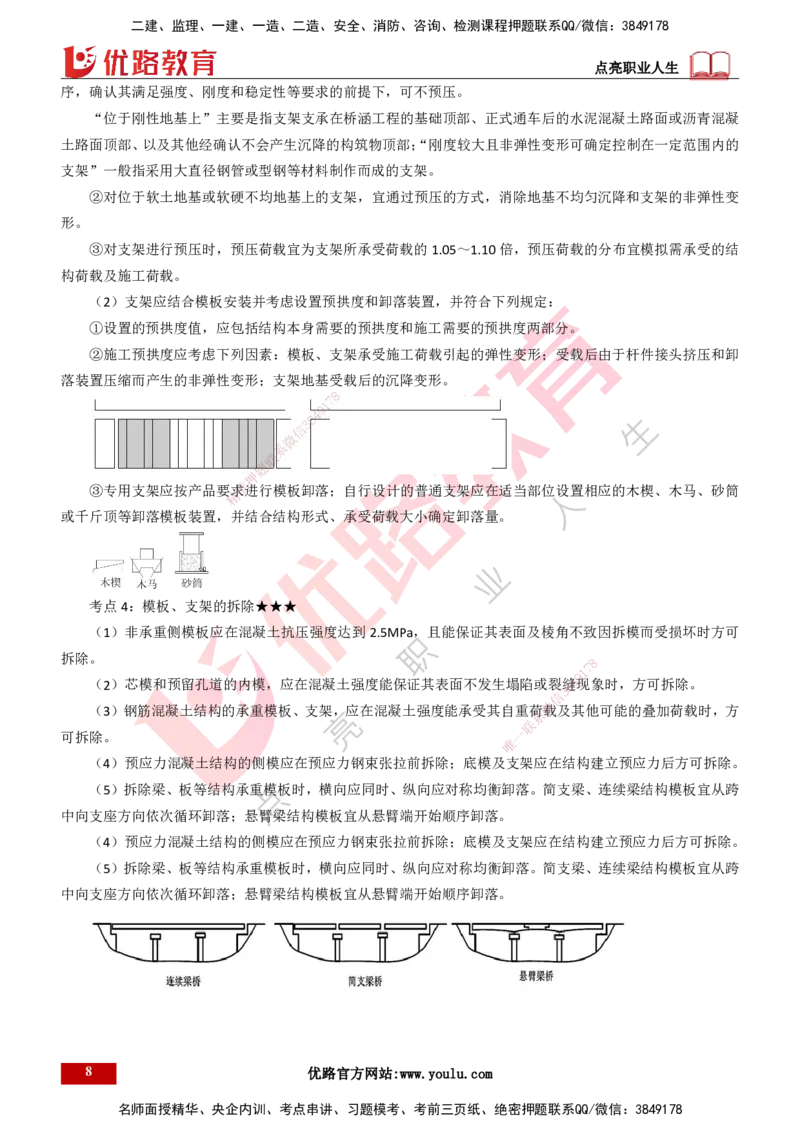

③专用支架应按产品要求进行模板卸落；自行设计的普通支架应在适当部位设置相应的木楔、木马、砂筒
精
或千斤顶等卸落模板装置，并结合结构形式、承受荷载大小确定卸落量。
考点4：模板、支架的拆除★★★
（1）非承重侧模板应在混凝土抗压强度达到 2.5MPa，且能保证其表面及棱角不致因拆模而受损坏时方可
拆除。
8
1
7
9
（2）芯模和预留孔道的内模，应在混凝土强度能保 证其表面不发生塌陷或裂8缝4现象时，方可拆除。
信
3
微
（3）钢筋混凝土结构的承重模板、支架，应在混凝土强度 能承受其自重
系
荷载及其他可能的叠加荷载时，方
联
可拆除。
唯
一
（4）预应力混凝土结构的侧模应在预应力钢束张拉前拆除；底模 及支架应在结构建立预应力后方可拆除。
（5）拆除梁、板等结构承重模板时，横向应同时、纵向应对称均衡卸落。简支梁、连续梁结构模板宜从跨
中向支座方向依次循环卸落；悬臂梁结构模板宜从悬臂端开始顺序卸落。
（4）预应力混凝土结构的侧模应在预应力钢束张拉前拆除；底模及支架应在结构建立预应力后方可拆除。
（5）拆除梁、板等结构承重模板时，横向应同时、纵向应对称均衡卸落。简支梁、连续梁结构模板宜从跨
中向支座方向依次循环卸落；悬臂梁结构模板宜从悬臂端开始顺序卸落。
8 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
典型例题
【单选】关于预应力钢筋混凝土拆模说法错误的是（）。
A.承包人应在拟定拆模时间的12h以前，并应取得监理工程师同意
B.非承重侧模板应在混凝土强度，设计未规定达到2.5MPa时方可拆除侧模板
C.钢筋混凝土结构的承重模板、支架，应在混凝土强度能承受其自重荷载及其他可能的叠加荷载时，方可
拆除
D.预应力混凝土结构，其侧模、底模及支架应在结构建立预应力后方可拆除
【参考答案】D
8
7
1
9
3.2.2常用拱架设计与施工 8 4
3
信
微
系
考点1：拱架的设计要求★
联
题
考点2：拱架的制作及安
准
装押★
精
考点3：拱架的拆卸★
考点1：拱架的设计要求★
验算拱架各截面的强度时，应根 据拱架结构形式和所承受的荷载大小，按分环分段浇筑或砌筑施工的工况，
分别验算其拱顶、拱脚和1/4跨等特征截面的应力，并对特征拱架节点进行受力分析。
考点2：拱架的制作及安装★非常规考点 。
考点3：拱架的拆卸★
（1）现浇混凝土拱圈的拱架拆除期限应符合设计 规 定；设计未规定时，应在拱圈
1
7
混8凝土强度达到设计强度
9
的85%后，方可卸落拆除。
信
3 8
4
微
（2）浆砌石拱桥，应待砂浆强度达到设计强度的85%后方 可卸落；设计系另有规定时，应从其规定。
联
一
（3）纵向应对称均衡卸落，横向应同时一起卸落。满布式落地 拱架卸唯落时，可从拱顶向拱脚依次循环卸落；
拱式拱架可在两支座处同时均匀卸落。
典型例题
【单选】卸落浆砌石拱桥的拱架，须待砂浆强度达到设计强度标准值的（）。
A.70% B.75%
C.80% D.85%
【参考答案】D
重点回顾
