一级建造师
市政公用工程管理与实务
核心考点速记-（8） 主讲老师：谢明凤
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

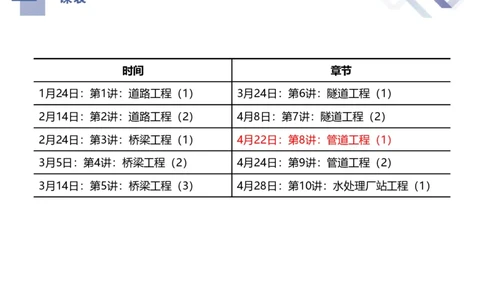

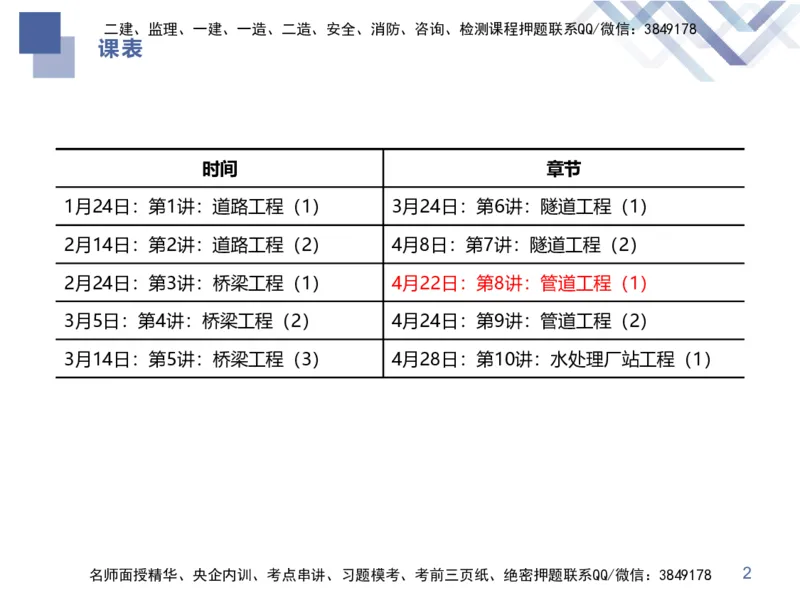

课表
时间 章节
1月24日：第1讲：道路工程（1） 3月24日：第6讲：隧道工程（1）
2月14日：第2讲：道路工程（2） 4月8日：第7讲：隧道工程（2）
2月24日：第3讲：桥梁工程（1） 4月22日：第8讲：管道工程（1）
3月5日：第4讲：桥梁工程（2） 4月24日：第9讲：管道工程（2）
3月14日：第5讲：桥梁工程（3） 4月28日：第10讲：水处理厂站工程（1）
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 2二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

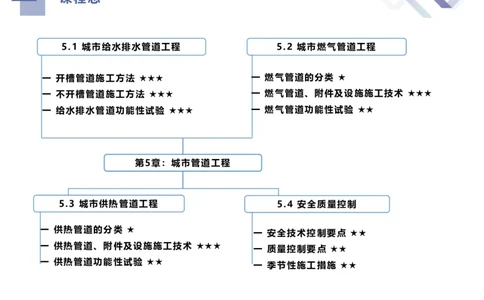

课程总
5.1 城市给水排水管道工程 5.2 城市燃气管道工程
一 开槽管道施工方法 ★★★ 一 燃气管道的分类 ★
一 不开槽管道施工方法 ★★★ 一 燃气管道、附件及设施施工技术 ★★★
一 给水排水管道功能性试验 ★★★ 一 燃气管道功能性试验 ★★
第5章：城市管道工程
5.3 城市供热管道工程 5.4 安全质量控制
一 供热管道的分类 ★
一 安全技术控制要点 ★★
一 供热管道、附件及设施施工技术 ★★★
一 质量控制要点 ★★
一 供热管道功能性试验 ★★
一 季节性施工措施 ★★
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 3二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

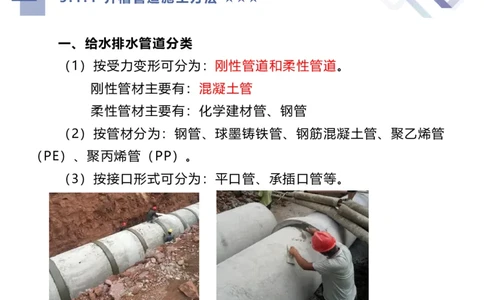

5.1.1 开槽管道施工方法 ★★★

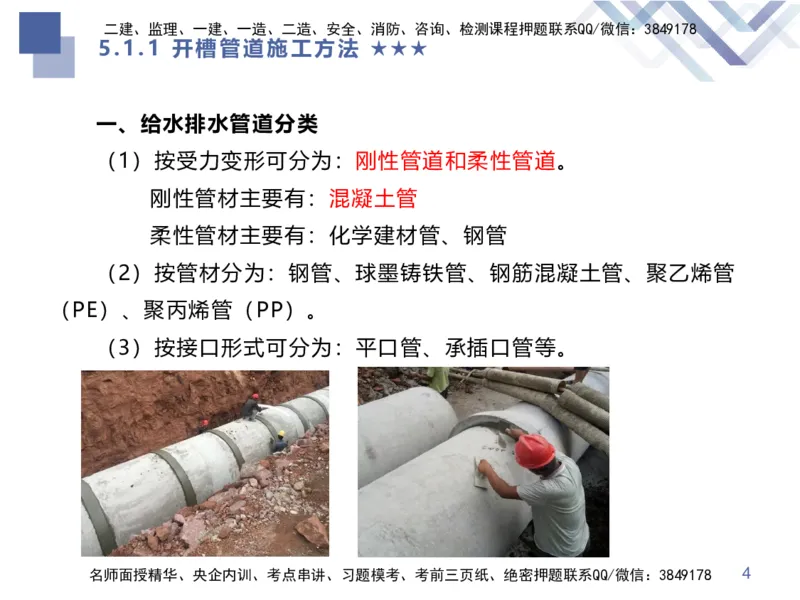

一、给水排水管道分类
（1）按受力变形可分为：刚性管道和柔性管道。
刚性管材主要有：混凝土管
柔性管材主要有：化学建材管、钢管
（2）按管材分为：钢管、球墨铸铁管、钢筋混凝土管、聚乙烯管
（PE）、聚丙烯管（PP）。
（3）按接口形式可分为：平口管、承插口管等。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 4二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

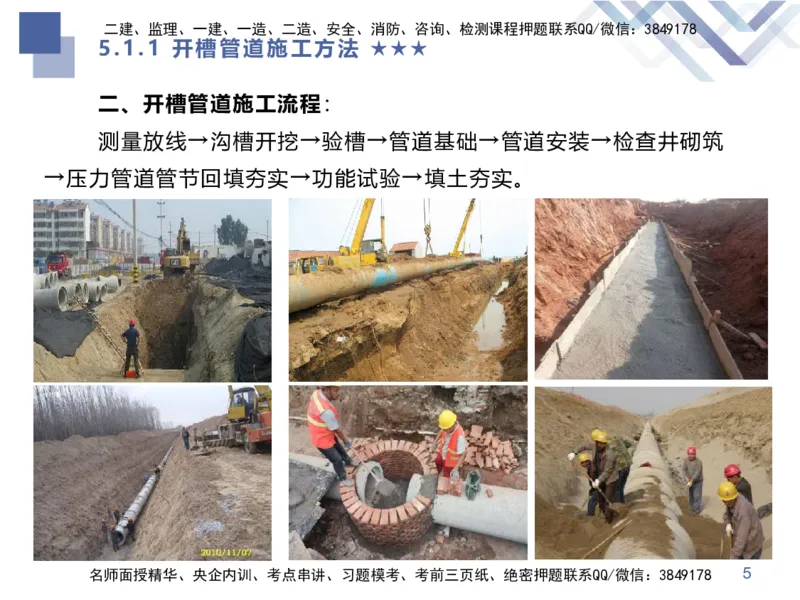

二、开槽管道施工流程：
测量放线→沟槽开挖→验槽→管道基础→管道安装→检查井砌筑
→压力管道管节回填夯实→功能试验→填土夯实。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 5二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

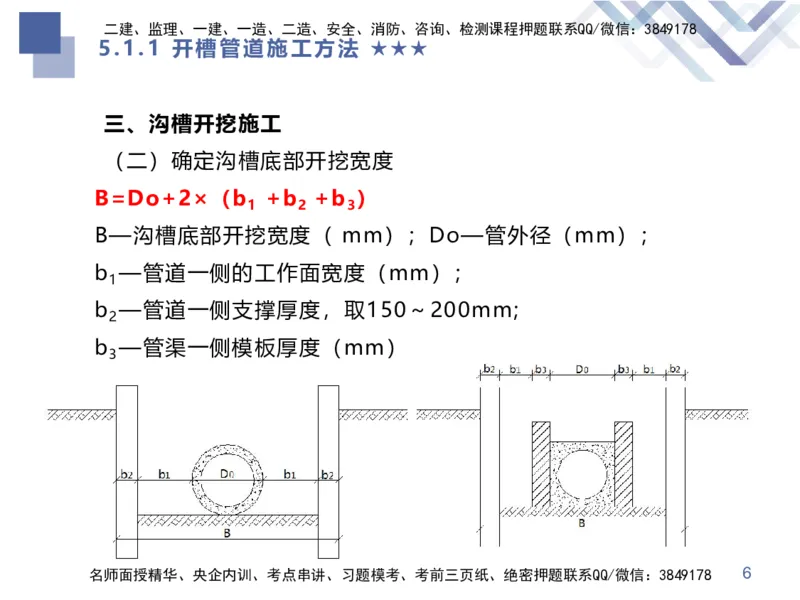

三、沟槽开挖施工
（二）确定沟槽底部开挖宽度
B=Do+2×（b +b +b ）
1 2 3
B—沟槽底部开挖宽度（ mm）；Do—管外径（mm）；
b —管道一侧的工作面宽度（mm）；
1
b —管道一侧支撑厚度，取150～200mm;
2
b —管渠一侧模板厚度（mm）。
3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 6二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

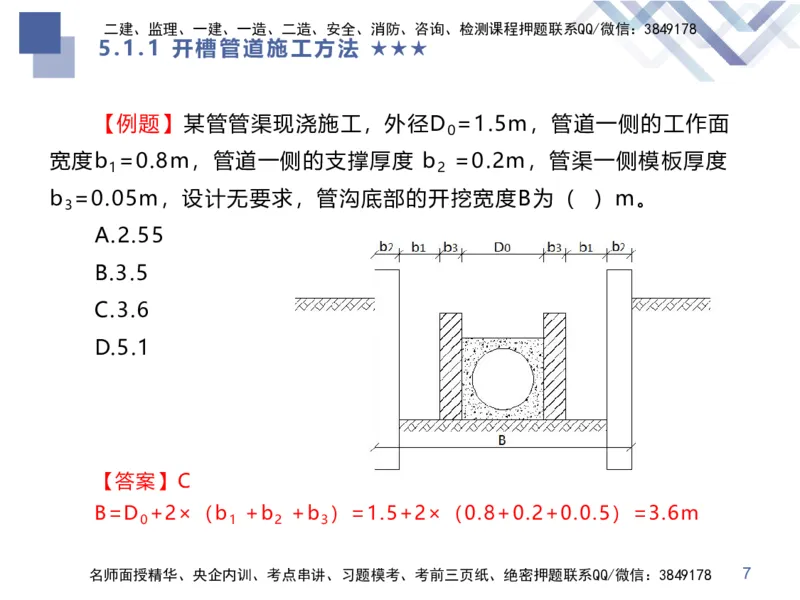

【例题】某管管渠现浇施工，外径D =1.5m，管道一侧的工作面
0
宽度b =0.8m，管道一侧的支撑厚度 b =0.2m，管渠一侧模板厚度
1 2
b =0.05m，设计无要求，管沟底部的开挖宽度B为（ ）m。
3
A.2.55
B.3.5
C.3.6
D.5.1
【答案】C
B=D +2×（b +b +b ）=1.5+2×（0.8+0.2+0.0.5）=3.6m
0 1 2 3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 7二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

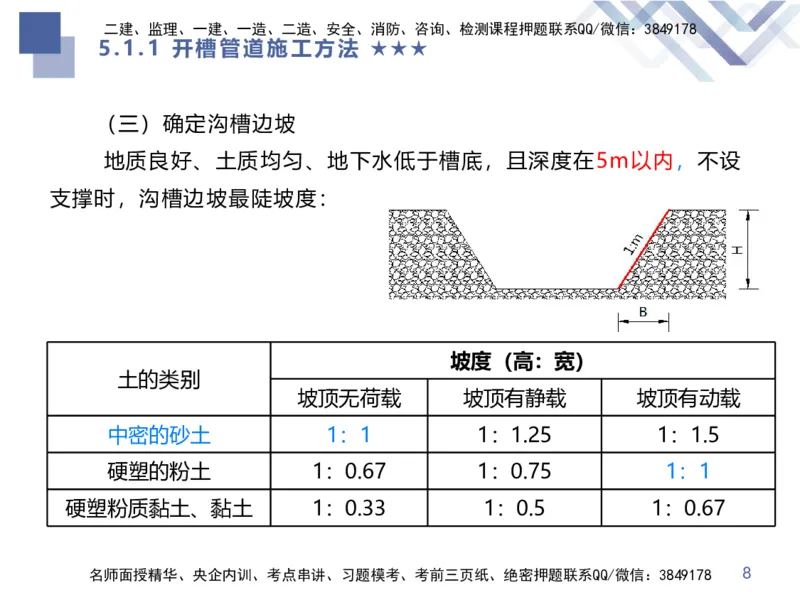

（三）确定沟槽边坡
地质良好、土质均匀、地下水低于槽底，且深度在5m以内，不设
支撑时，沟槽边坡最陡坡度：
坡度（高：宽）
土的类别
坡顶无荷载 坡顶有静载 坡顶有动载
中密的砂土 1：1 1：1.25 1：1.5
硬塑的粉土 1：0.67 1：0.75 1：1
硬塑粉质黏土、黏土 1：0.33 1：0.5 1：0.67
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 8二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

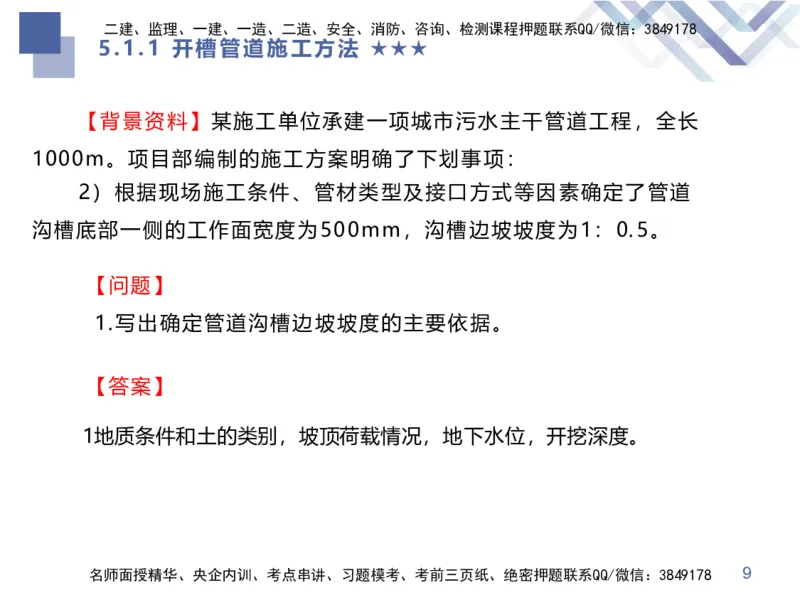

【背景资料】某施工单位承建一项城市污水主干管道工程，全长
1000m。项目部编制的施工方案明确了下划事项：
2）根据现场施工条件、管材类型及接口方式等因素确定了管道
沟槽底部一侧的工作面宽度为500mm，沟槽边坡坡度为1： 0. 5。
【问题】
1.写出确定管道沟槽边坡坡度的主要依据。
【答案】
1地质条件和土的类别，坡顶荷载情况，地下水位，开挖深度。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 9二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

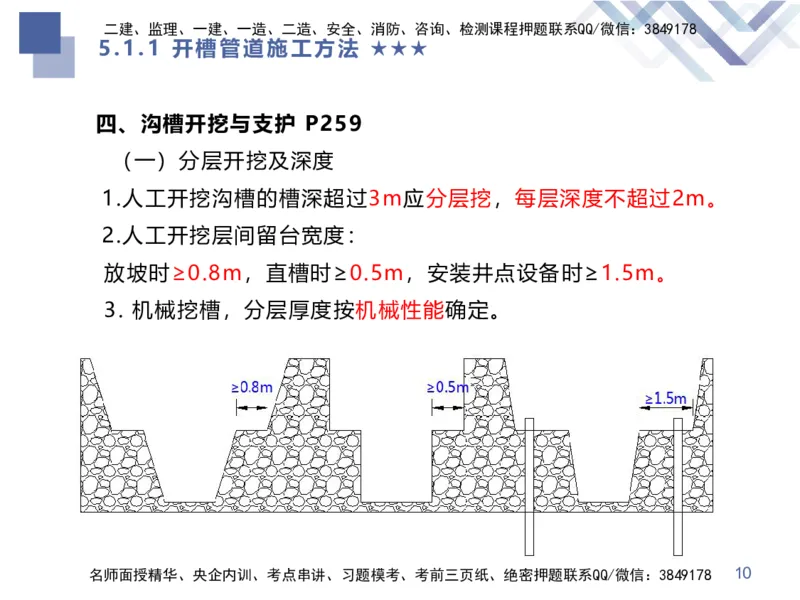

四、沟槽开挖与支护 P259
（一）分层开挖及深度
1.人工开挖沟槽的槽深超过3m应分层挖，每层深度不超过2m。
2.人工开挖层间留台宽度：
放坡时≥0.8m，直槽时≥0.5m，安装井点设备时≥1.5m。
3. 机械挖槽，分层厚度按机械性能确定。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 10二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

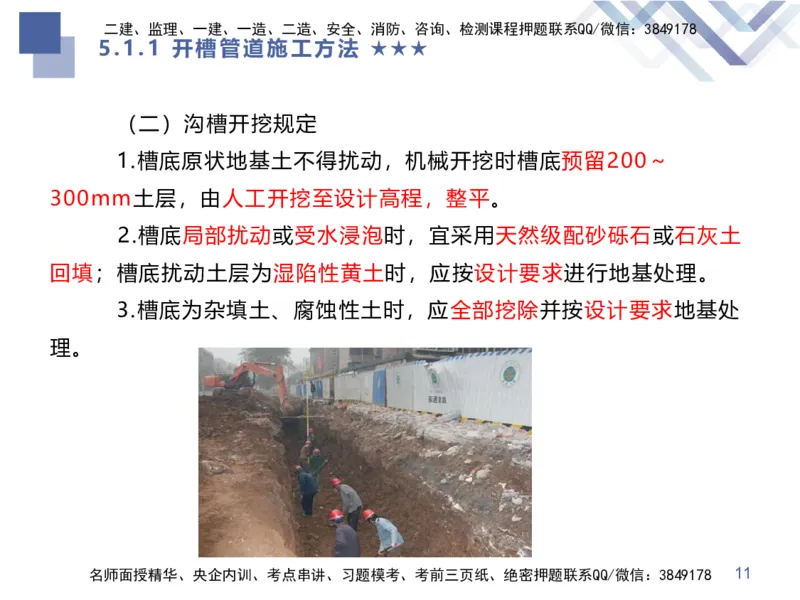

（二）沟槽开挖规定
1.槽底原状地基土不得扰动，机械开挖时槽底预留200～
300mm土层，由人工开挖至设计高程，整平。
2.槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土
回填；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。
3.槽底为杂填土、腐蚀性土时，应全部挖除并按设计要求地基处
理。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 11二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

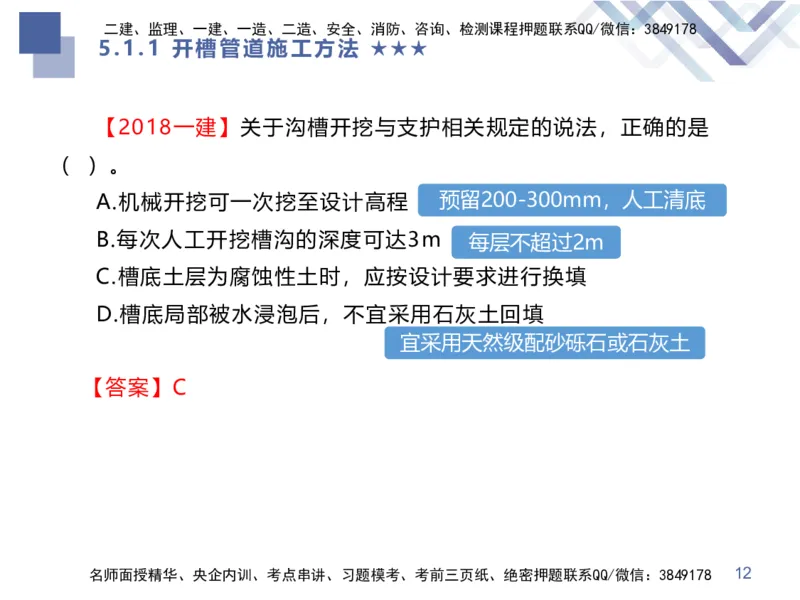

【2018一建】关于沟槽开挖与支护相关规定的说法，正确的是
（ ）。
A.机械开挖可一次挖至设计高程 预留200-300mm，人工清底
B.每次人工开挖槽沟的深度可达3m 每层不超过2m
C.槽底土层为腐蚀性土时，应按设计要求进行换填
D.槽底局部被水浸泡后，不宜采用石灰土回填
宜采用天然级配砂砾石或石灰土
【答案】C
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 12二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

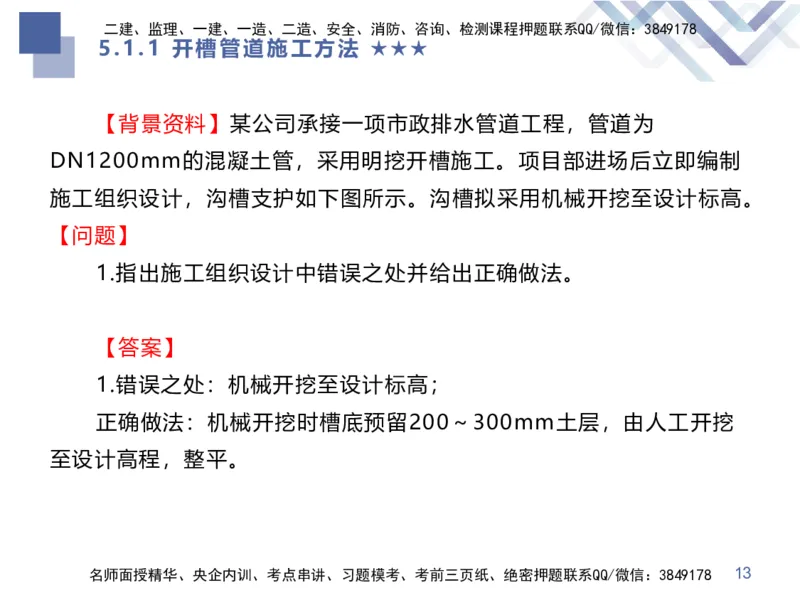

【背景资料】某公司承接一项市政排水管道工程，管道为
DN1200mm的混凝土管，采用明挖开槽施工。项目部进场后立即编制
施工组织设计，沟槽支护如下图所示。沟槽拟采用机械开挖至设计标高。
【问题】
1.指出施工组织设计中错误之处并给出正确做法。
【答案】
1.错误之处：机械开挖至设计标高；
正确做法：机械开挖时槽底预留200～300mm土层，由人工开挖
至设计高程，整平。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 13二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

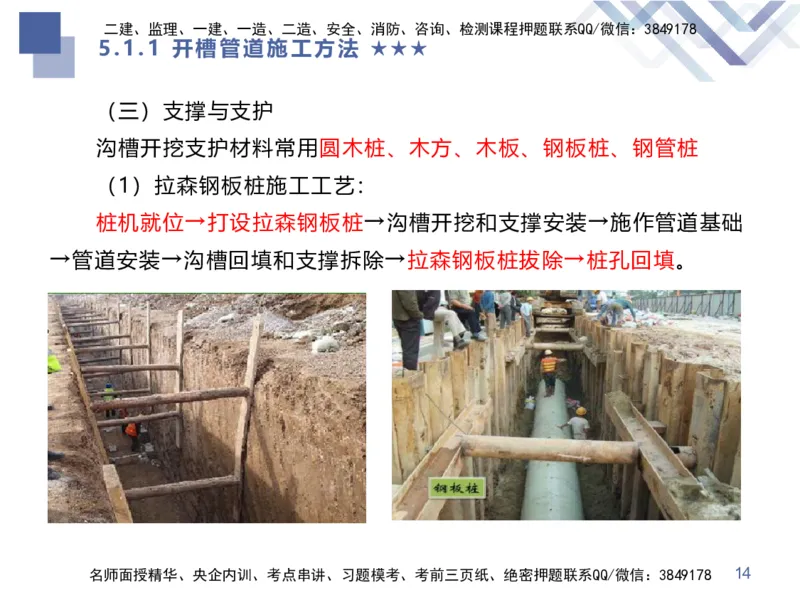

（三）支撑与支护
沟槽开挖支护材料常用圆木桩、木方、木板、钢板桩、钢管桩
（1）拉森钢板桩施工工艺：
桩机就位→打设拉森钢板桩→沟槽开挖和支撑安装→施作管道基础
→管道安装→沟槽回填和支撑拆除→拉森钢板桩拔除→桩孔回填。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 14二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

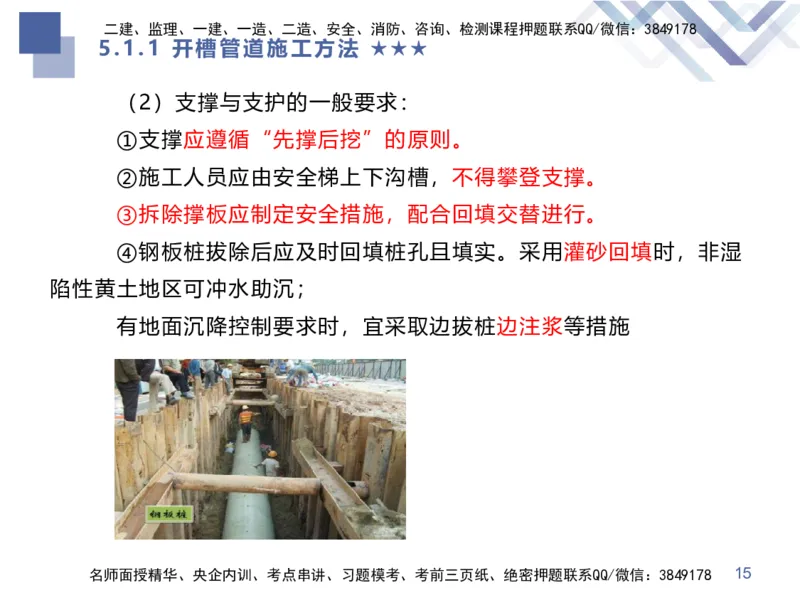

（2）支撑与支护的一般要求：
①支撑应遵循“先撑后挖”的原则。
②施工人员应由安全梯上下沟槽，不得攀登支撑。
③拆除撑板应制定安全措施，配合回填交替进行。
④钢板桩拔除后应及时回填桩孔且填实。采用灌砂回填时，非湿
陷性黄土地区可冲水助沉；
有地面沉降控制要求时，宜采取边拔桩边注浆等措施
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 15二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

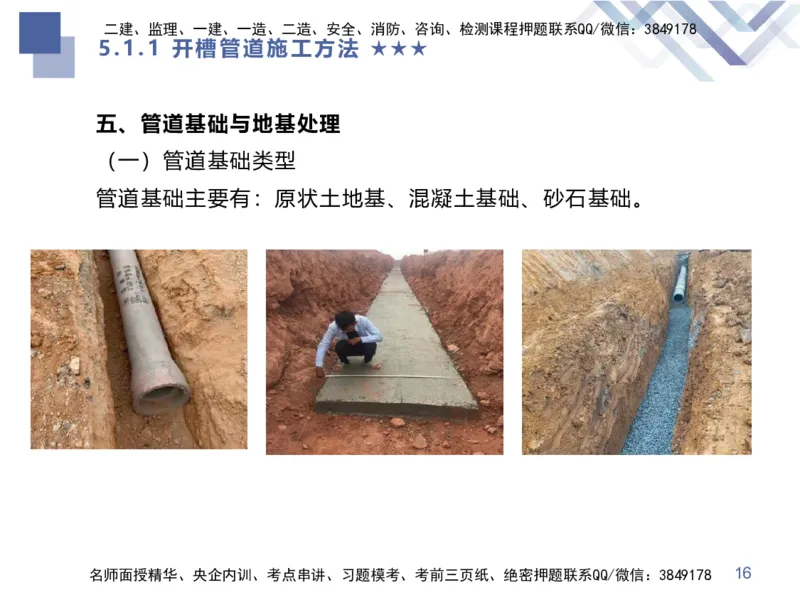

五、管道基础与地基处理
（一）管道基础类型
管道基础主要有：原状土地基、混凝土基础、砂石基础。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 16二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

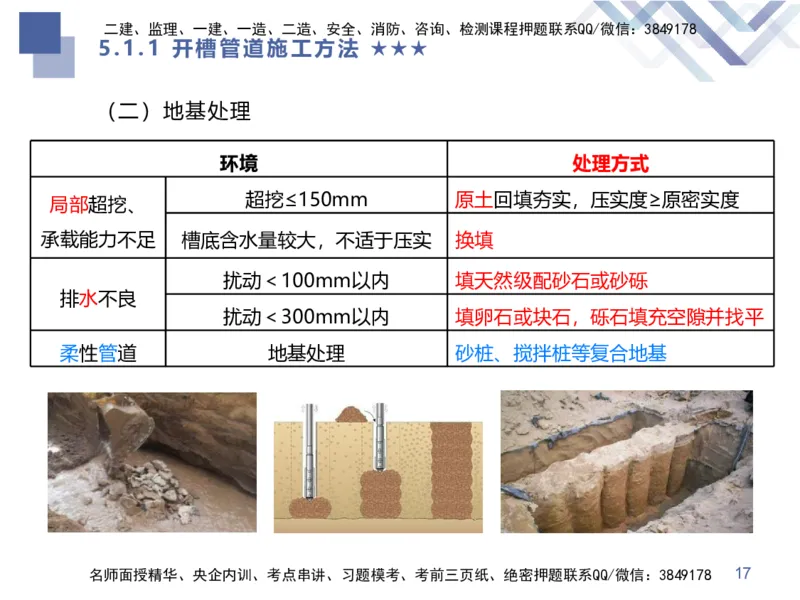

（二）地基处理
环境 处理方式
超挖≤150mm 原土回填夯实，压实度≥原密实度
局部超挖、
承载能力不足 槽底含水量较大，不适于压实 换填
扰动＜100mm以内 填天然级配砂石或砂砾
排水不良
扰动＜300mm以内 填卵石或块石，砾石填充空隙并找平
柔性管道 地基处理 砂桩、搅拌桩等复合地基
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 17二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

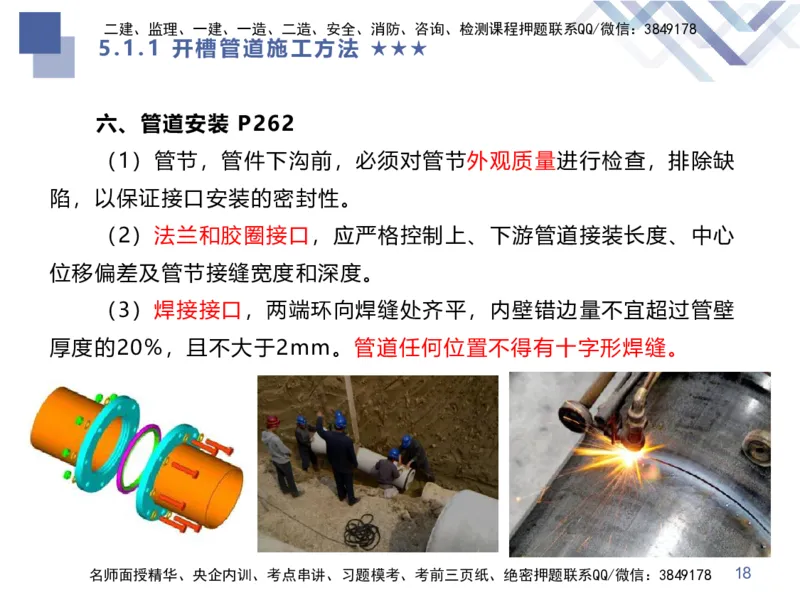

六、管道安装 P262
（1）管节，管件下沟前，必须对管节外观质量进行检查，排除缺
陷，以保证接口安装的密封性。
（2）法兰和胶圈接口，应严格控制上、下游管道接装长度、中心
位移偏差及管节接缝宽度和深度。
（3）焊接接口，两端环向焊缝处齐平，内壁错边量不宜超过管壁
厚度的20%，且不大于2mm。管道任何位置不得有十字形焊缝。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 18二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

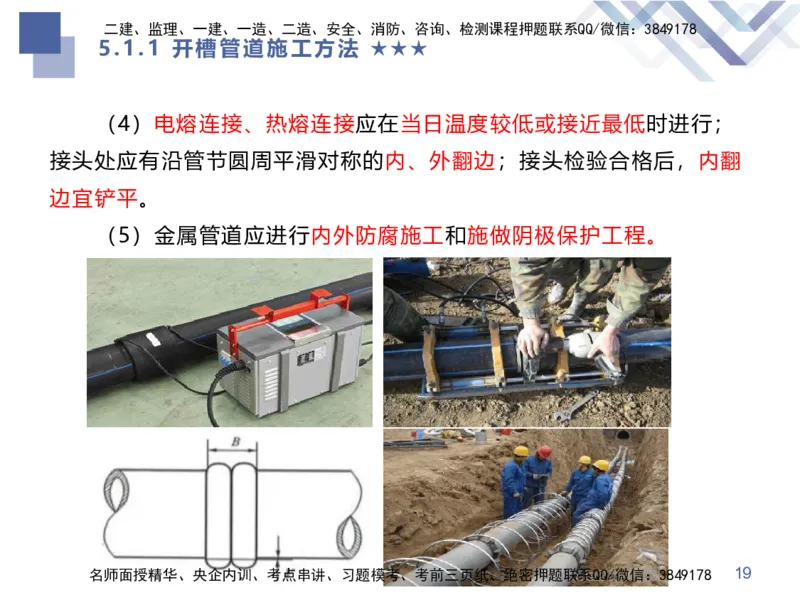

（4）电熔连接、热熔连接应在当日温度较低或接近最低时进行；
接头处应有沿管节圆周平滑对称的内、外翻边；接头检验合格后，内翻
边宜铲平。
（5）金属管道应进行内外防腐施工和施做阴极保护工程。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 19二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

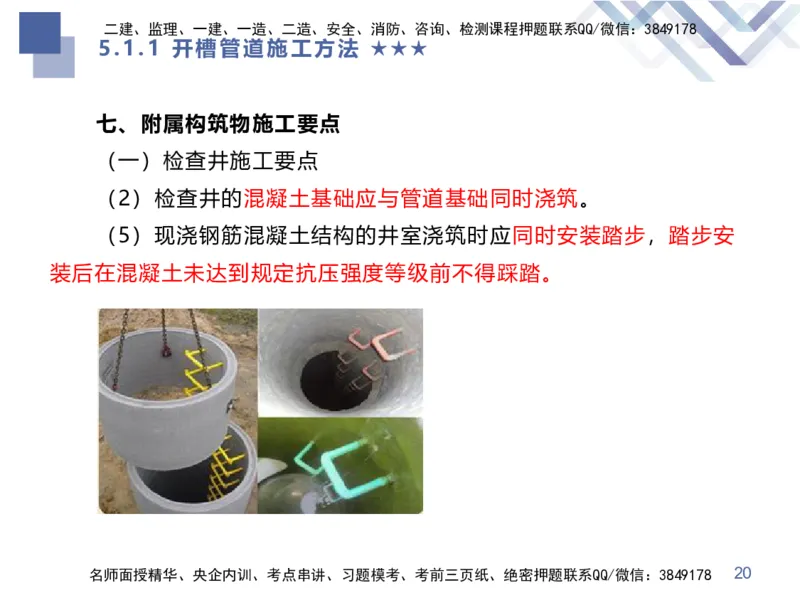

七、附属构筑物施工要点
（一）检查井施工要点
（2）检查井的混凝土基础应与管道基础同时浇筑。
（5）现浇钢筋混凝土结构的井室浇筑时应同时安装踏步，踏步安
装后在混凝土未达到规定抗压强度等级前不得踩踏。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 20二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

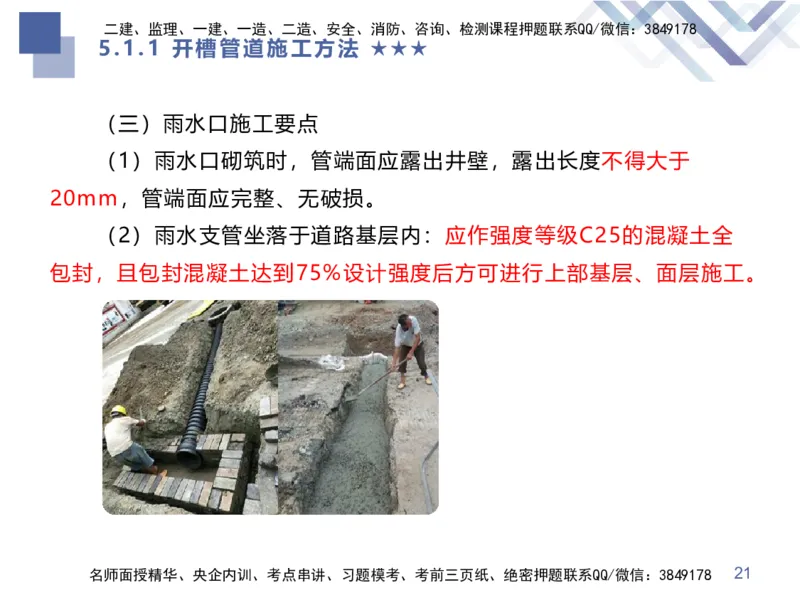

（三）雨水口施工要点
（1）雨水口砌筑时，管端面应露出井壁，露出长度不得大于
20mm，管端面应完整、无破损。
（2）雨水支管坐落于道路基层内：应作强度等级C25的混凝土全
包封，且包封混凝土达到75%设计强度后方可进行上部基层、面层施工。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 21二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

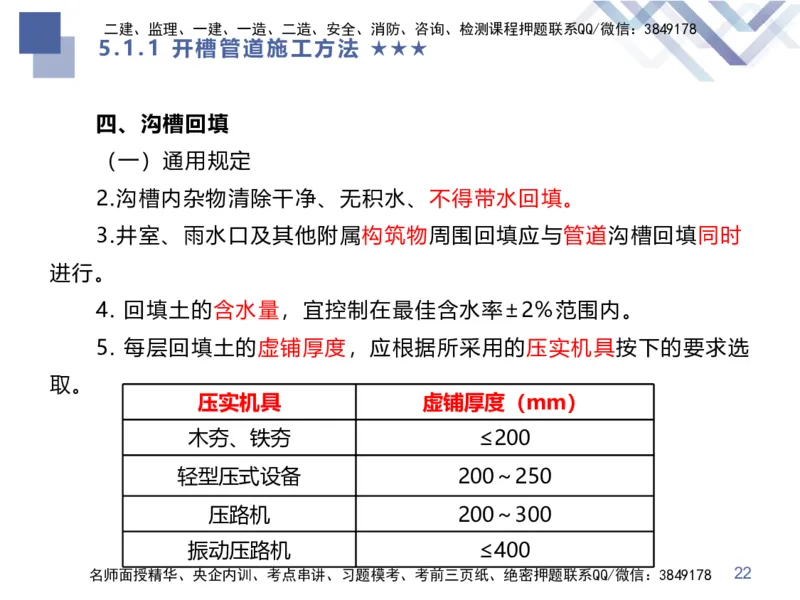

四、沟槽回填
（一）通用规定
2.沟槽内杂物清除干净、无积水、不得带水回填。
3.井室、雨水口及其他附属构筑物周围回填应与管道沟槽回填同时
进行。
4. 回填土的含水量，宜控制在最佳含水率±2%范围内。
5. 每层回填土的虚铺厚度，应根据所采用的压实机具按下的要求选
取。
压实机具 虚铺厚度（mm）
木夯、铁夯 ≤200
轻型压式设备 200～250
压路机 200～300
振动压路机 ≤400
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 22二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

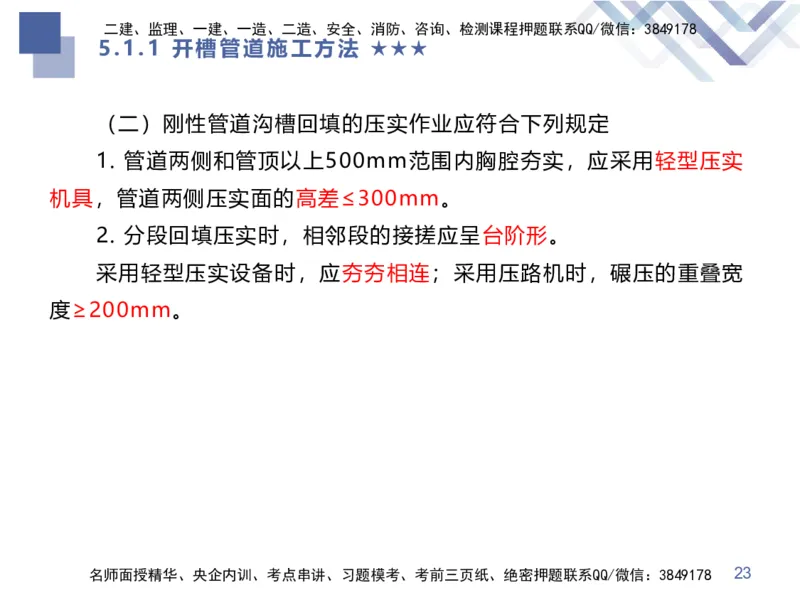

（二）刚性管道沟槽回填的压实作业应符合下列规定
1. 管道两侧和管顶以上500mm范围内胸腔夯实，应采用轻型压实
机具，管道两侧压实面的高差≤300mm。
2. 分段回填压实时，相邻段的接搓应呈台阶形。
采用轻型压实设备时，应夯夯相连；采用压路机时，碾压的重叠宽
度≥200mm。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 23二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.1 开槽管道施工方法 ★★★

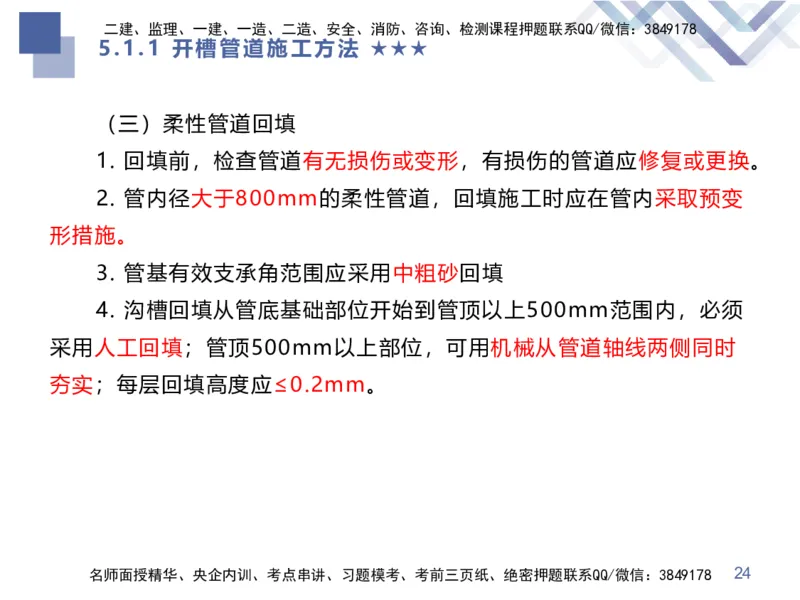

（三）柔性管道回填
1. 回填前，检查管道有无损伤或变形，有损伤的管道应修复或更换。
2. 管内径大于800mm的柔性管道，回填施工时应在管内采取预变
形措施。
3. 管基有效支承角范围应采用中粗砂回填
4. 沟槽回填从管底基础部位开始到管顶以上500mm范围内，必须
采用人工回填；管顶500mm以上部位，可用机械从管道轴线两侧同时
夯实；每层回填高度应≤0.2mm。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 24二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

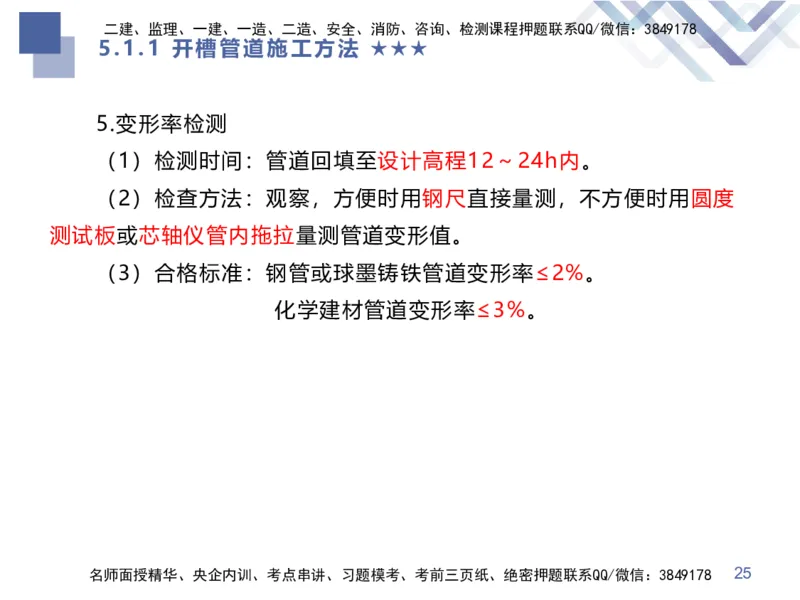

5.1.1 开槽管道施工方法 ★★★
5.变形率检测
（1）检测时间：管道回填至设计高程12～24h内。
（2）检查方法：观察，方便时用钢尺直接量测，不方便时用圆度
测试板或芯轴仪管内拖拉量测管道变形值。
（3）合格标准：钢管或球墨铸铁管道变形率≤2%。
化学建材管道变形率≤3%。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 25二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

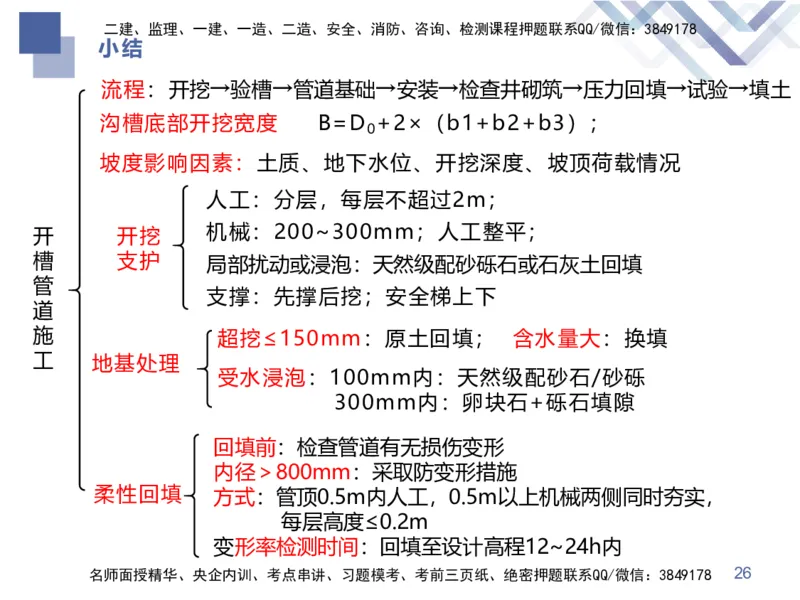

小结
流程：开挖→验槽→管道基础→安装→检查井砌筑→压力回填→试验→填土
沟槽底部开挖宽度 B=D +2×（b1+b2+b3）；
0
坡度影响因素：土质、地下水位、开挖深度、坡顶荷载情况
人工：分层，每层不超过2m；
开 开挖 机械：200~300mm；人工整平；
槽 支护 局部扰动或浸泡：天然级配砂砾石或石灰土回填
管
支撑：先撑后挖；安全梯上下
道
施 超挖≤150mm：原土回填； 含水量大：换填
工 地基处理
受水浸泡：100mm内：天然级配砂石/砂砾
300mm内：卵块石+砾石填隙
回填前：检查管道有无损伤变形
内径＞800mm：采取防变形措施
柔性回填 方式：管顶0.5m内人工，0.5m以上机械两侧同时夯实，
每层高度≤0.2m
变形率检测时间：回填至设计高程12~24h内
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 26二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

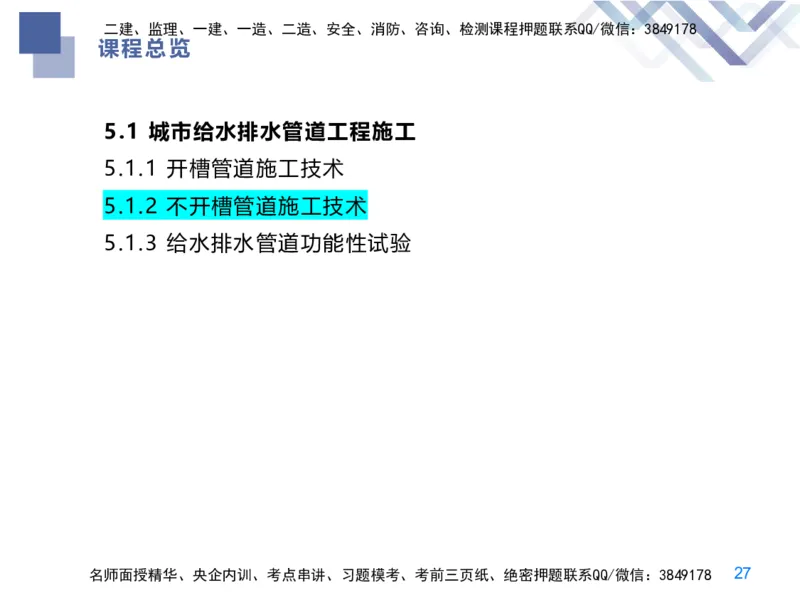

课程总览
5.1 城市给水排水管道工程施工
5.1.1 开槽管道施工技术
5.1.2 不开槽管道施工技术
5.1.3 给水排水管道功能性试验
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 27二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

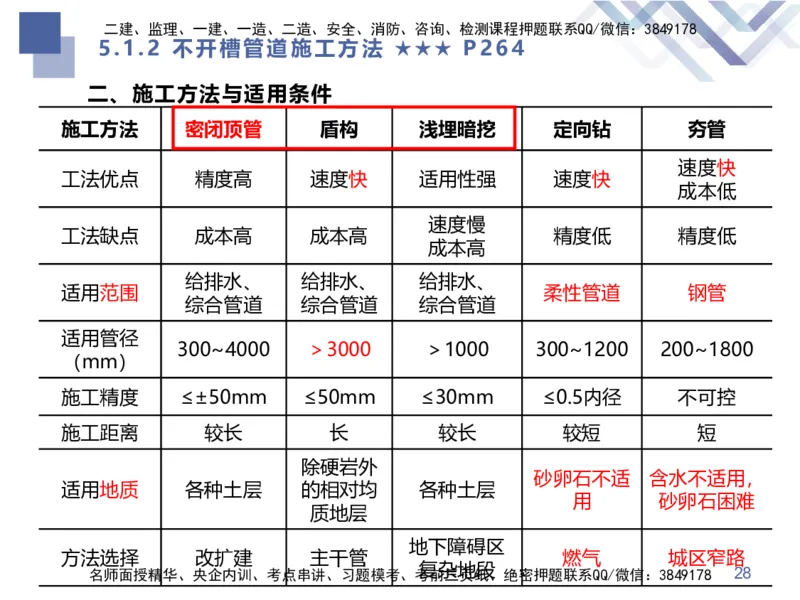

5.1.2 不开槽管道施工方法 ★★★ P264
二、施工方法与适用条件
施工方法 密闭顶管 盾构 浅埋暗挖 定向钻 夯管
速度快
工法优点 精度高 速度快 适用性强 速度快
成本低
速度慢
工法缺点 成本高 成本高 精度低 精度低
成本高
给排水、 给排水、 给排水、
适用范围 柔性管道 钢管
综合管道 综合管道 综合管道
适用管径
300~4000 ＞3000 ＞1000 300~1200 200~1800
（mm）
施工精度 ≤±50mm ≤50mm ≤30mm ≤0.5内径 不可控
施工距离 较长 长 较长 较短 短
除硬岩外
砂卵石不适 含水不适用，
适用地质 各种土层 的相对均 各种土层
用 砂卵石困难
质地层
地下障碍区
方法选择 改扩建 主干管 燃气 城区窄路
复杂地段
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 28二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

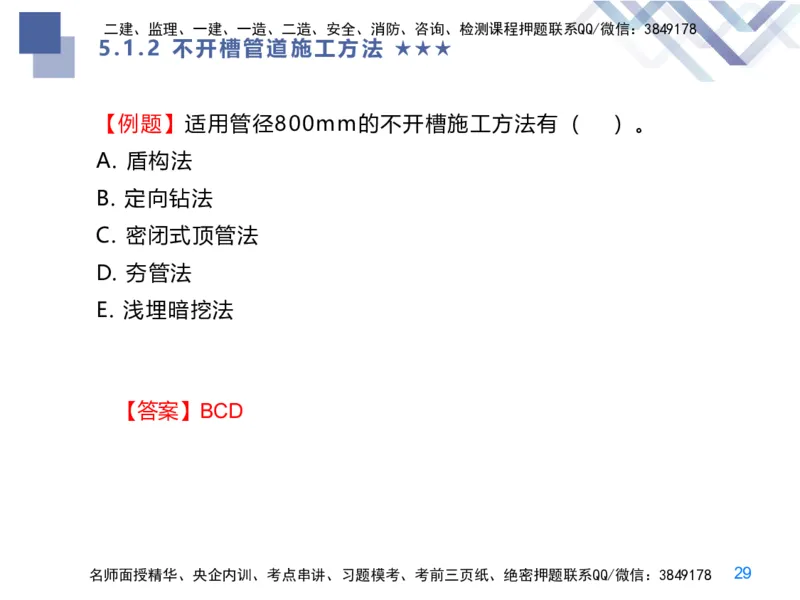

【例题】适用管径800mm的不开槽施工方法有（ ）。
A. 盾构法
B. 定向钻法
C. 密闭式顶管法
D. 夯管法
E. 浅埋暗挖法
【答案】BCD
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 29二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

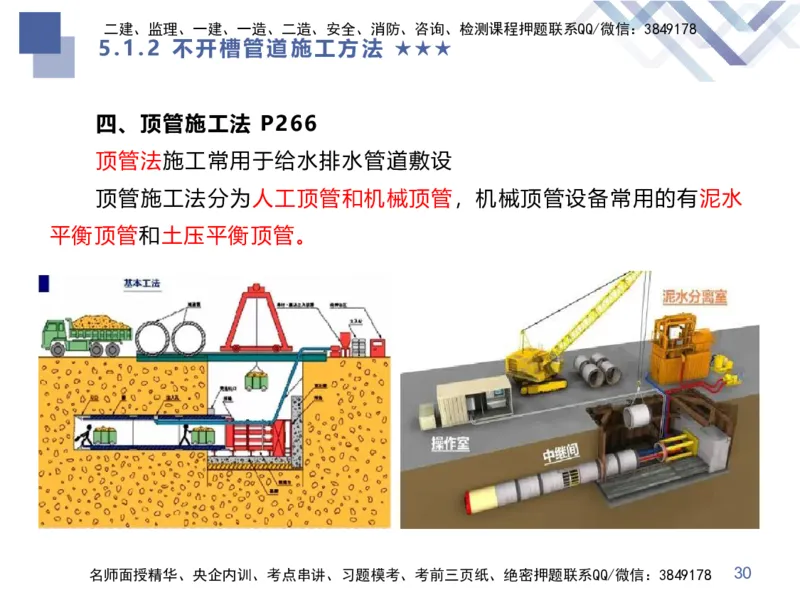

四、顶管施工法 P266
顶管法施工常用于给水排水管道敷设
顶管施工法分为人工顶管和机械顶管，机械顶管设备常用的有泥水
平衡顶管和土压平衡顶管。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 30二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

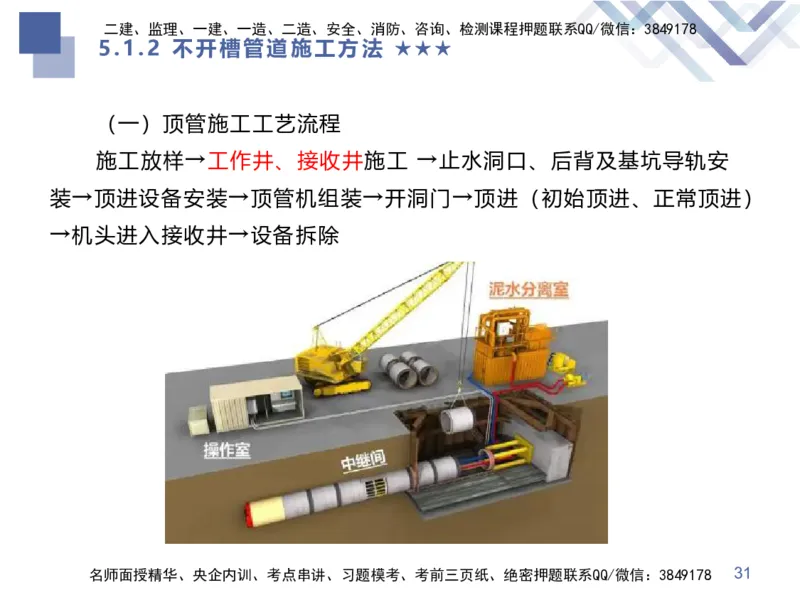

（一）顶管施工工艺流程
施工放样→工作井、接收井施工 →止水洞口、后背及基坑导轨安
装→顶进设备安装→顶管机组装→开洞门→顶进（初始顶进、正常顶进）
→机头进入接收井→设备拆除
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 31二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

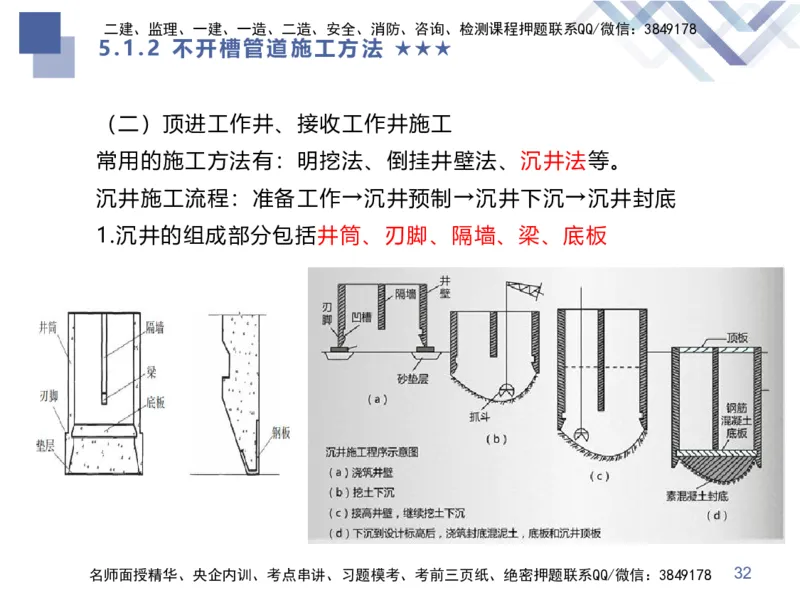

（二）顶进工作井、接收工作井施工
常用的施工方法有：明挖法、倒挂井壁法、沉井法等。
沉井施工流程：准备工作→沉井预制→沉井下沉→沉井封底
1.沉井的组成部分包括井筒、刃脚、隔墙、梁、底板
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 32二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

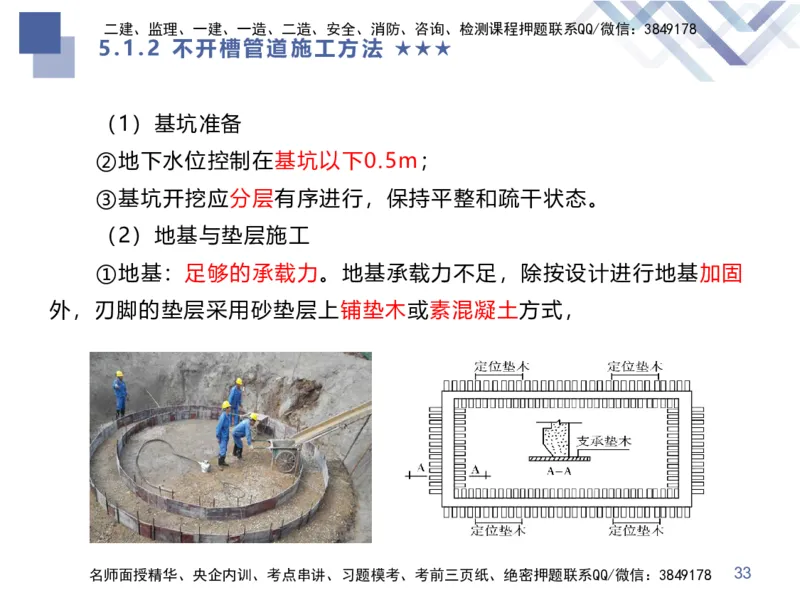

（1）基坑准备
②地下水位控制在基坑以下0.5m；
③基坑开挖应分层有序进行，保持平整和疏干状态。
（2）地基与垫层施工
①地基：足够的承载力。地基承载力不足，除按设计进行地基加固
外，刃脚的垫层采用砂垫层上铺垫木或素混凝土方式，
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 33二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

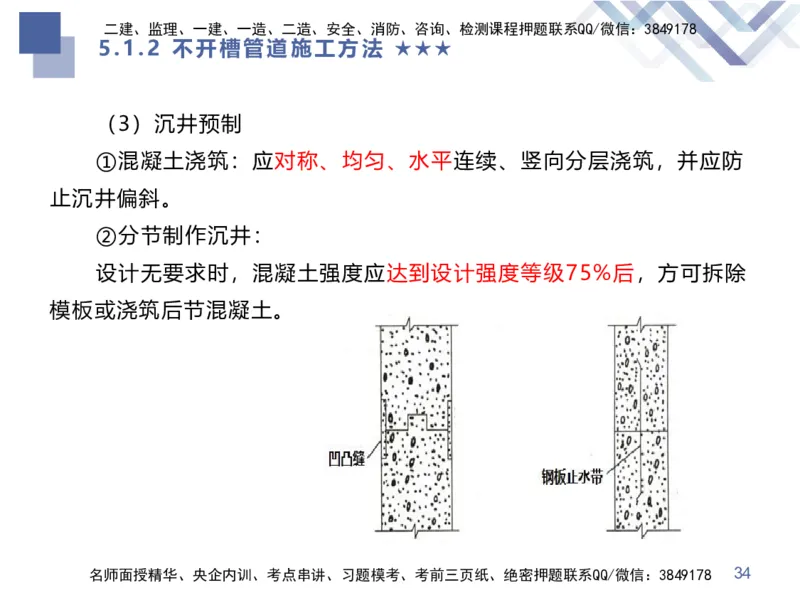

（3）沉井预制
①混凝土浇筑：应对称、均匀、水平连续、竖向分层浇筑，并应防
止沉井偏斜。
②分节制作沉井：
设计无要求时，混凝土强度应达到设计强度等级75%后，方可拆除
模板或浇筑后节混凝土。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 34二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

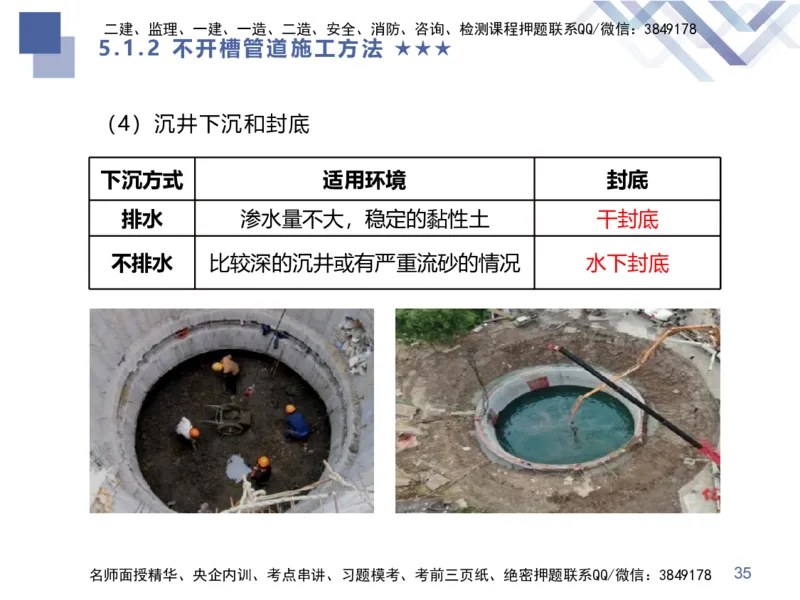

（4）沉井下沉和封底
下沉方式 适用环境 封底
排水 渗水量不大，稳定的黏性土 干封底
不排水 比较深的沉井或有严重流砂的情况 水下封底
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 35二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

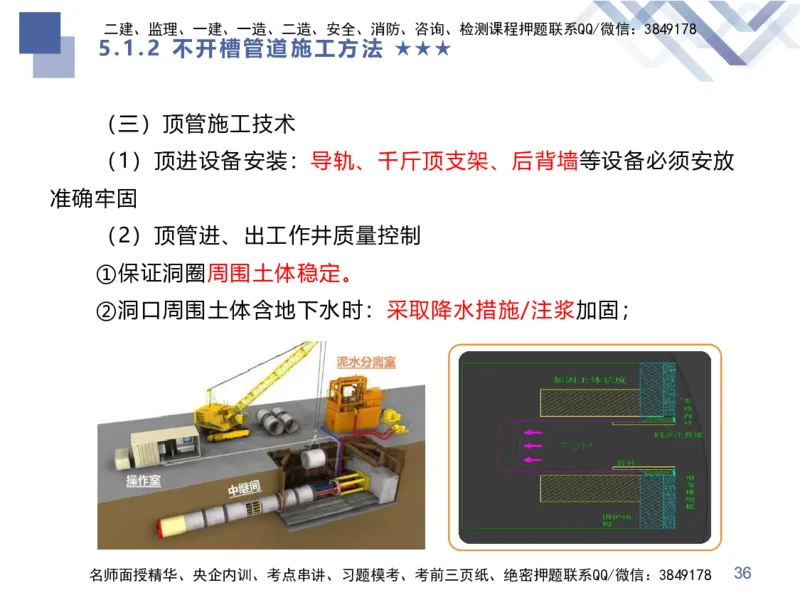

（三）顶管施工技术
（1）顶进设备安装：导轨、千斤顶支架、后背墙等设备必须安放
准确牢固
（2）顶管进、出工作井质量控制
①保证洞圈周围土体稳定。
②洞口周围土体含地下水时：采取降水措施/注浆加固；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 36二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★
（3）管道顶进：
①掘进过程中应严格监测，确保开挖面压力平衡，控制顶进速度、
挖土和出土量，减少土体扰动和地层变形。
②控制方向和姿态：遵循“勤测量、勤纠偏、微纠偏”原则
③软土中混凝土管防止管节飘移措施：将前3～5节管体与顶管机连
成一体；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 37二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★

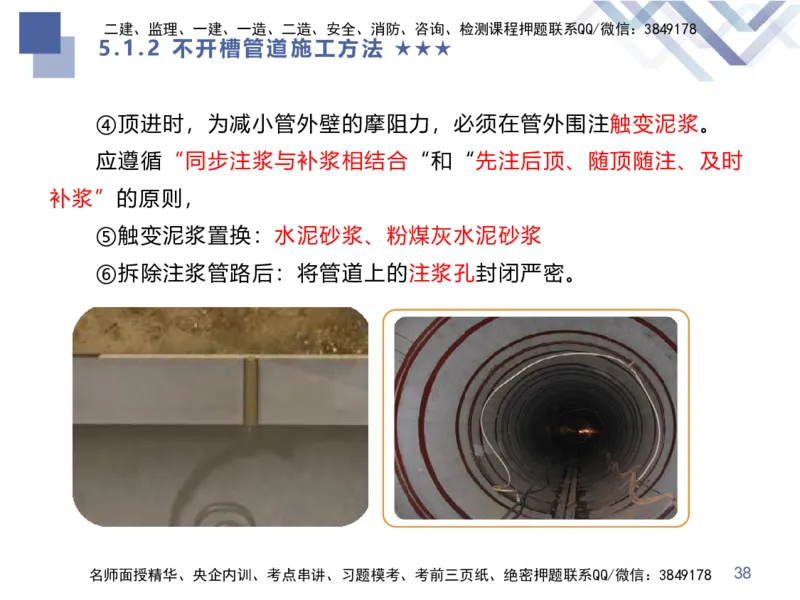

④顶进时，为减小管外壁的摩阻力，必须在管外围注触变泥浆。
应遵循“同步注浆与补浆相结合“和“先注后顶、随顶随注、及时
补浆”的原则，
⑤触变泥浆置换：水泥砂浆、粉煤灰水泥砂浆
⑥拆除注浆管路后：将管道上的注浆孔封闭严密。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 38二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.2 不开槽管道施工方法 ★★★
（7）顶管纠偏符合下列要求：
②在顶进中及时纠偏。
③采用小角度纠偏方式。
④纠偏时开挖面土体应保持稳定；采用挖土纠偏方式，超挖量应符
合地层变形控制和施工设计要求。
⑤刀盘式顶管机应有纠正顶管机旋转的措施。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 39二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
盾构法
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 40二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

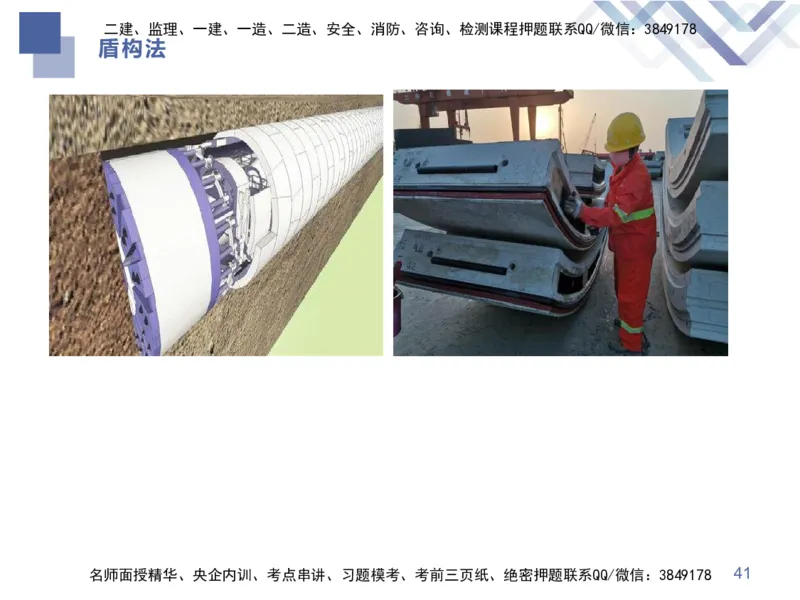

盾构法
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 41二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

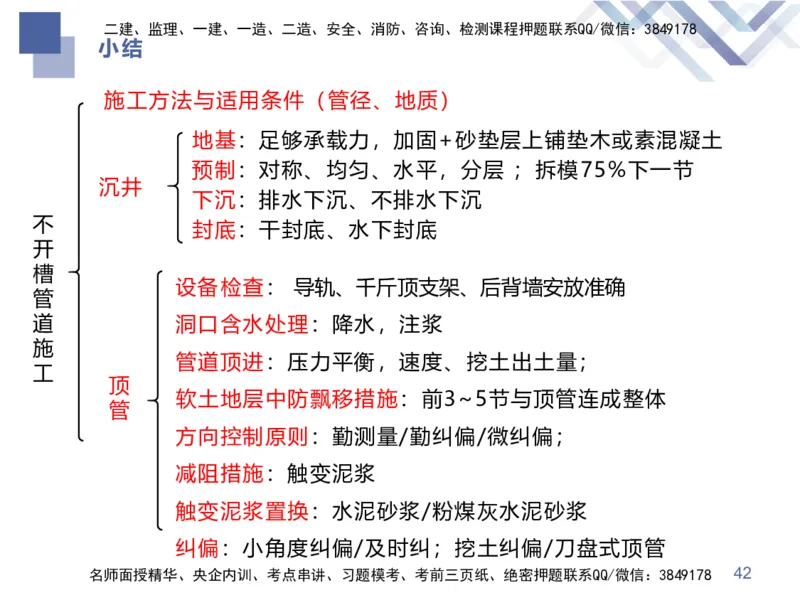

小结
施工方法与适用条件（管径、地质）
地基：足够承载力，加固+砂垫层上铺垫木或素混凝土
预制：对称、均匀、水平，分层 ；拆模75%下一节
沉井
下沉：排水下沉、不排水下沉
不
封底：干封底、水下封底
开
槽
设备检查： 导轨、千斤顶支架、后背墙安放准确
管
道 洞口含水处理：降水，注浆
施
管道顶进：压力平衡，速度、挖土出土量；
工
顶
软土地层中防飘移措施：前3~5节与顶管连成整体
管
方向控制原则：勤测量/勤纠偏/微纠偏；
减阻措施：触变泥浆
触变泥浆置换：水泥砂浆/粉煤灰水泥砂浆
纠偏：小角度纠偏/及时纠；挖土纠偏/刀盘式顶管
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 42二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

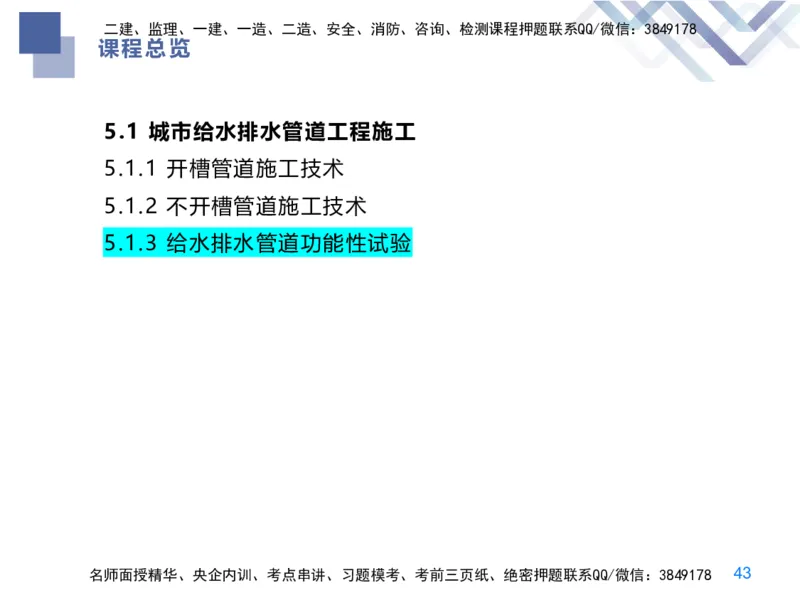

课程总览
5.1 城市给水排水管道工程施工
5.1.1 开槽管道施工技术
5.1.2 不开槽管道施工技术
5.1.3 给水排水管道功能性试验
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 43二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

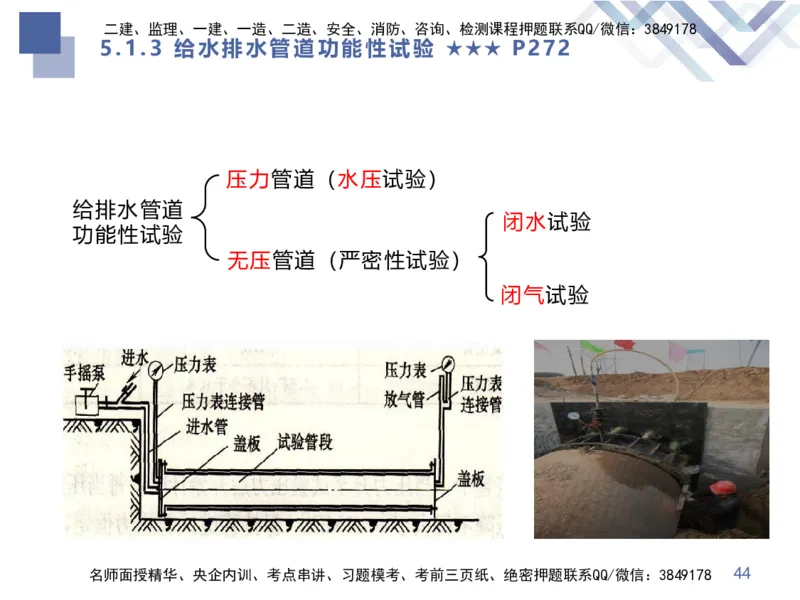

5.1.3 给水排水管道功能性试验 ★★★ P272
压力管道（水压试验）
给排水管道
闭水试验
功能性试验
无压管道（严密性试验）
闭气试验
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 44二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

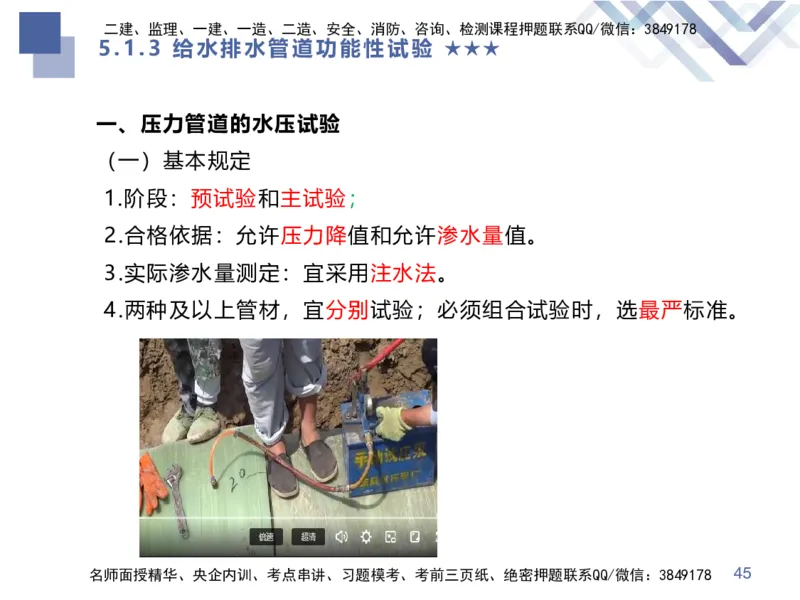

一、压力管道的水压试验
（一）基本规定
1.阶段：预试验和主试验；
2.合格依据：允许压力降值和允许渗水量值。
3.实际渗水量测定：宜采用注水法。
4.两种及以上管材，宜分别试验；必须组合试验时，选最严标准。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 45二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

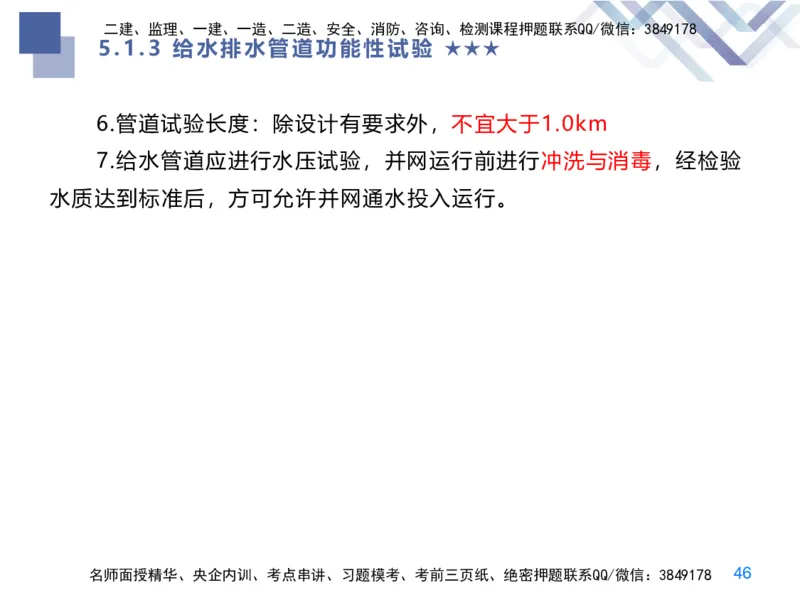

5.1.3 给水排水管道功能性试验 ★★★
6.管道试验长度：除设计有要求外，不宜大于1.0km
7.给水管道应进行水压试验，并网运行前进行冲洗与消毒，经检验
水质达到标准后，方可允许并网通水投入运行。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 46二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

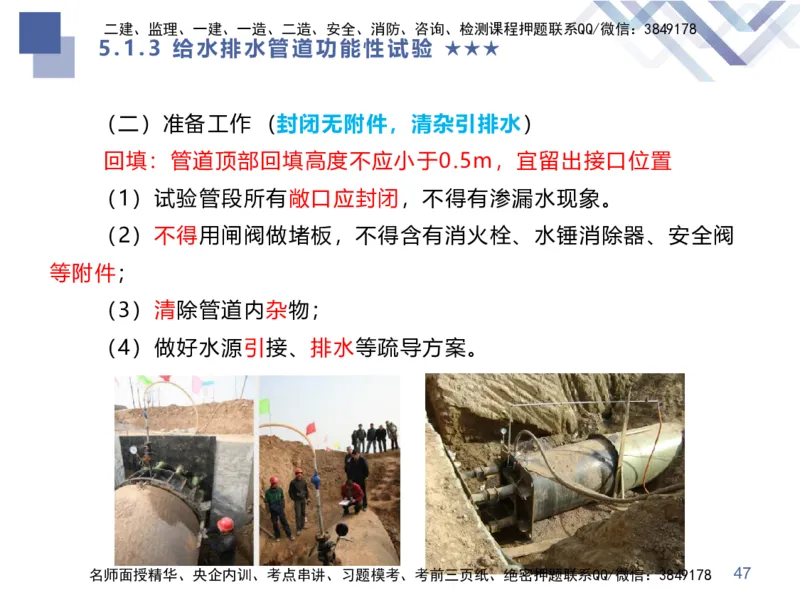

（二）准备工作 (封闭无附件，清杂引排水）
回填：管道顶部回填高度不应小于0.5m，宜留出接口位置
（1）试验管段所有敞口应封闭，不得有渗漏水现象。
（2）不得用闸阀做堵板，不得含有消火栓、水锤消除器、安全阀
等附件；
（3）清除管道内杂物；
（4）做好水源引接、排水等疏导方案。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 47二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

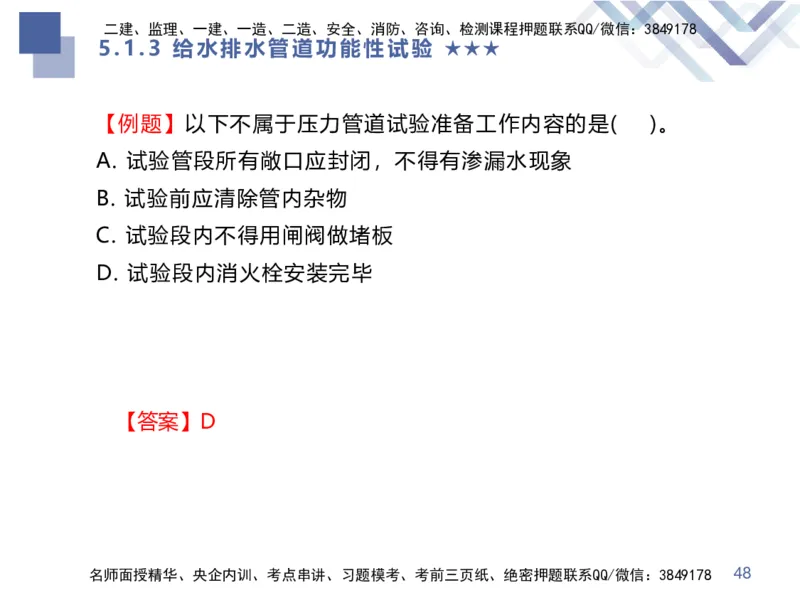

【例题】以下不属于压力管道试验准备工作内容的是( )。
A. 试验管段所有敞口应封闭，不得有渗漏水现象
B. 试验前应清除管内杂物
C. 试验段内不得用闸阀做堵板
D. 试验段内消火栓安装完毕
【答案】D
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 48二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

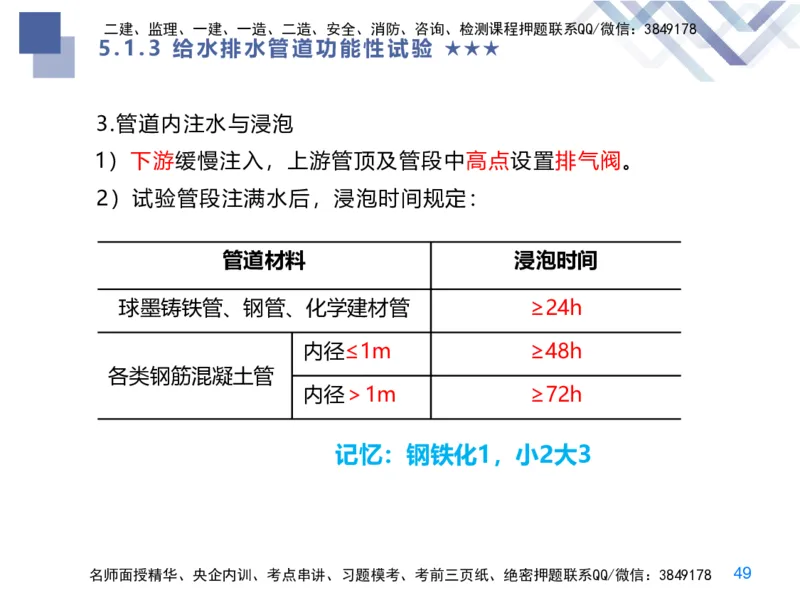

5.1.3 给水排水管道功能性试验 ★★★
3.管道内注水与浸泡
1）下游缓慢注入，上游管顶及管段中高点设置排气阀。
2）试验管段注满水后，浸泡时间规定：
管道材料 浸泡时间
球墨铸铁管、钢管、化学建材管 ≥24h
内径≤1m ≥48h
各类钢筋混凝土管
内径＞1m ≥72h
记忆：钢铁化1，小2大3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 49二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

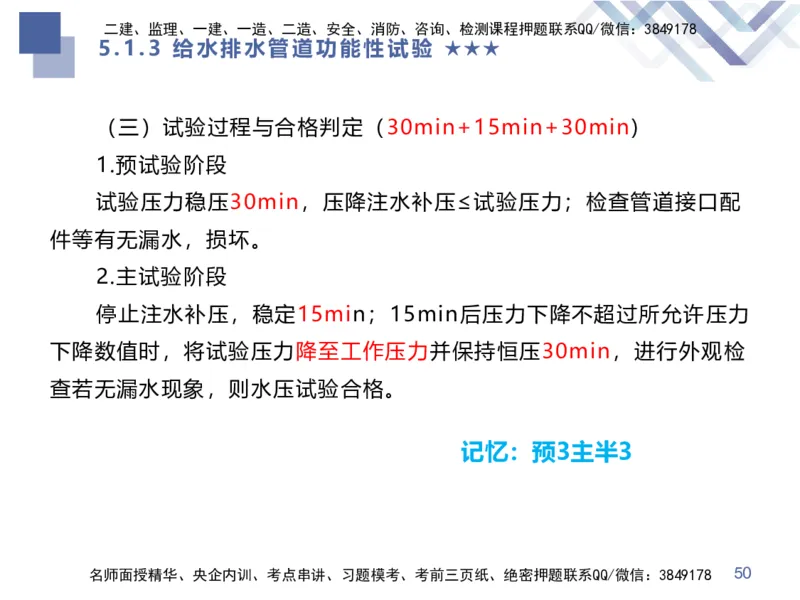

（三）试验过程与合格判定（30min+15min+30min)
1.预试验阶段
试验压力稳压30min，压降注水补压≤试验压力；检查管道接口配
件等有无漏水，损坏。
2.主试验阶段
停止注水补压，稳定15min；15min后压力下降不超过所允许压力
下降数值时，将试验压力降至工作压力并保持恒压30min，进行外观检
查若无漏水现象，则水压试验合格。
记忆：预3主半3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 50二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

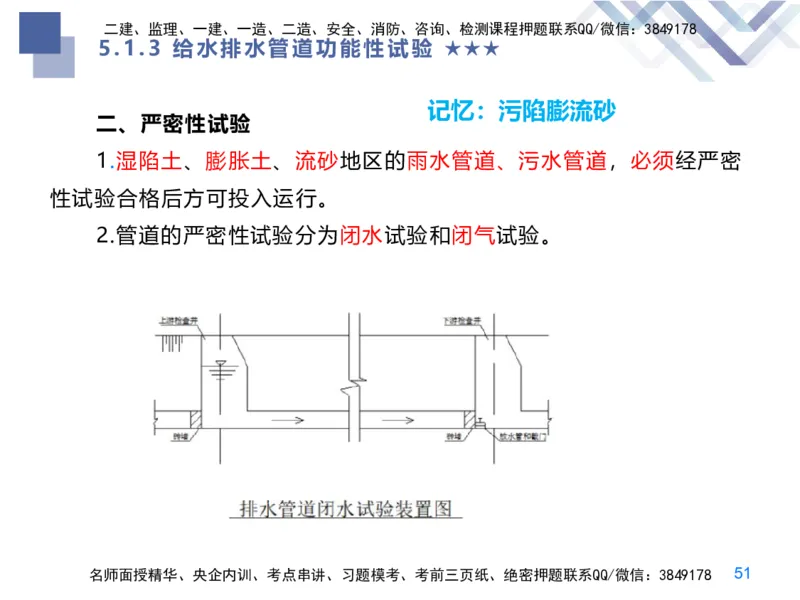

5.1.3 给水排水管道功能性试验 ★★★
记忆：污陷膨流砂
二、严密性试验
1.湿陷土、膨胀土、流砂地区的雨水管道、污水管道，必须经严密
性试验合格后方可投入运行。
2.管道的严密性试验分为闭水试验和闭气试验。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 51二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

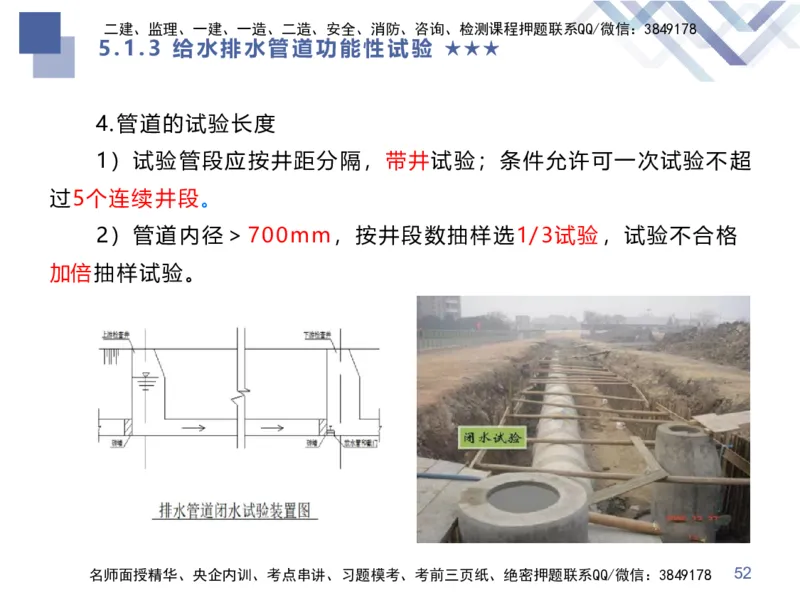

4. 管道的试验长度
1）试验管段应按井距分隔，带井试验；条件允许可一次试验不超
过5个连续井段。
2）管道内径＞700mm，按井段数抽样选1/ 3试验， 试验不合格
加倍抽样试验。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 52二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

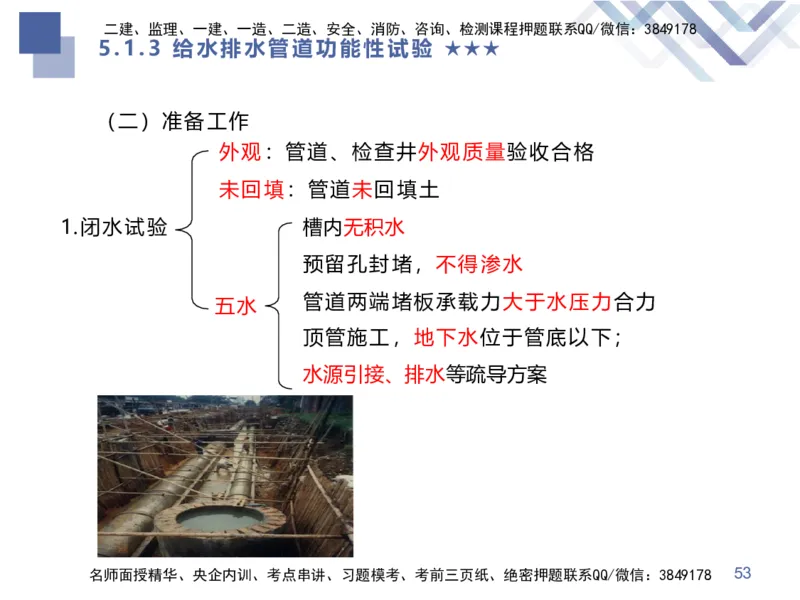

（ 二）准备工作
外观： 管道、检查井外观质量验收合格
未回填：管道未回填土
1. 闭水试验 槽内无积水
预留孔封堵，不得渗水
五水 管道两端堵板承载力大于水压力合力
顶管施工，地下水位于管底以下；
水源引接、排水等疏导方案
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 53二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

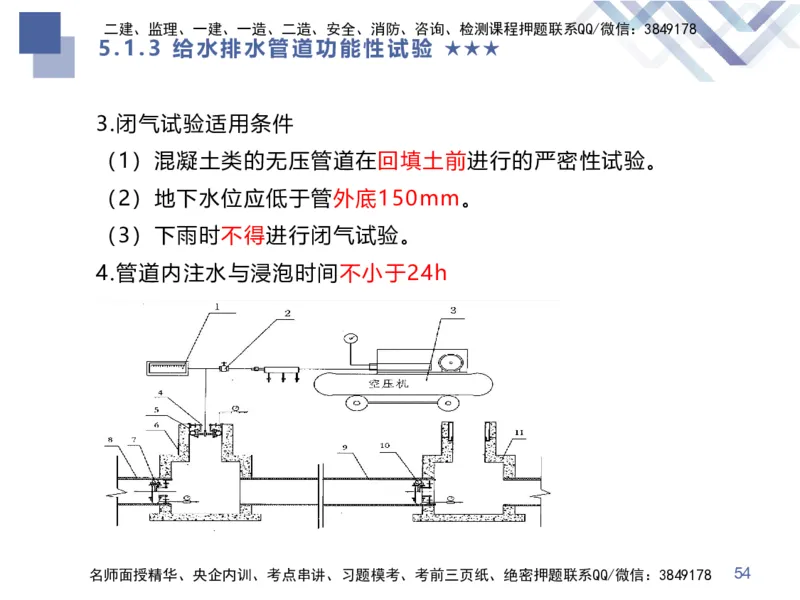

3.闭气试验适用条件
（1）混凝土类的无压管道在回填土前进行的严密性试验。
（2）地下水位应低于管外底150mm。
（3）下雨时不得进行闭气试验。
4.管道内注水与浸泡时间不小于24h
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 54二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

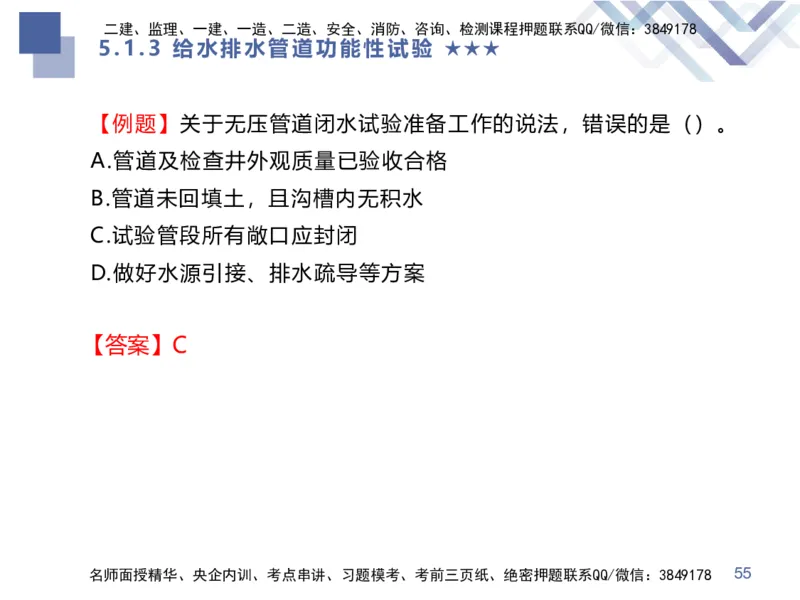

【例题】关于无压管道闭水试验准备工作的说法，错误的是（）。
A.管道及检查井外观质量已验收合格
B.管道未回填土，且沟槽内无积水
C.试验管段所有敞口应封闭
D.做好水源引接、排水疏导等方案
【答案】C
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 55二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
5.1.3 给水排水管道功能性试验 ★★★

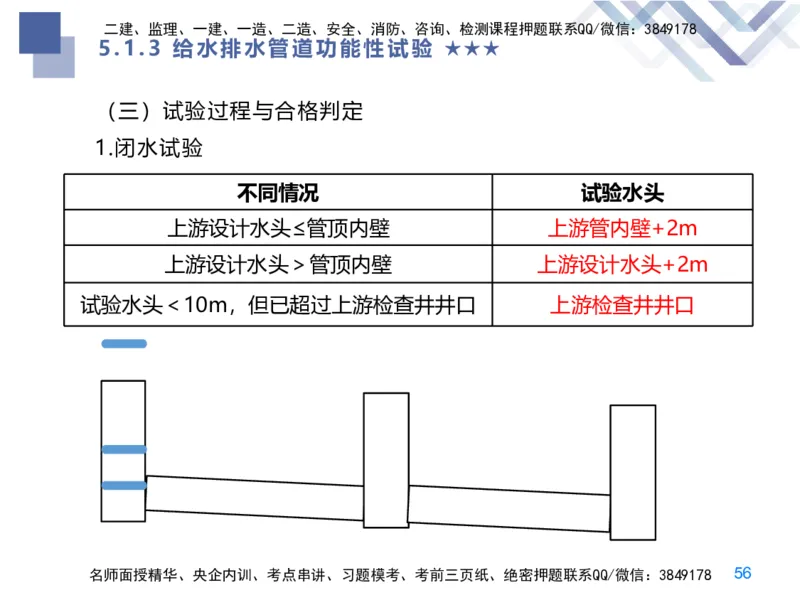

（三）试验过程与合格判定
1.闭水试验
不同情况 试验水头
上游设计水头≤管顶内壁 上游管内壁+2m
上游设计水头＞管顶内壁 上游设计水头+2m
试验水头＜10m，但已超过上游检查井井口 上游检查井井口
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 56二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

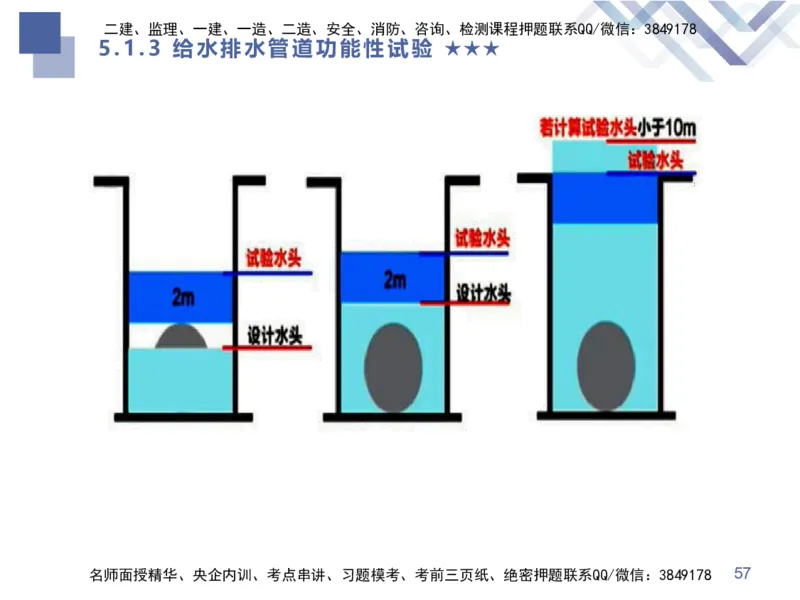

5.1.3 给水排水管道功能性试验 ★★★
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 57二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

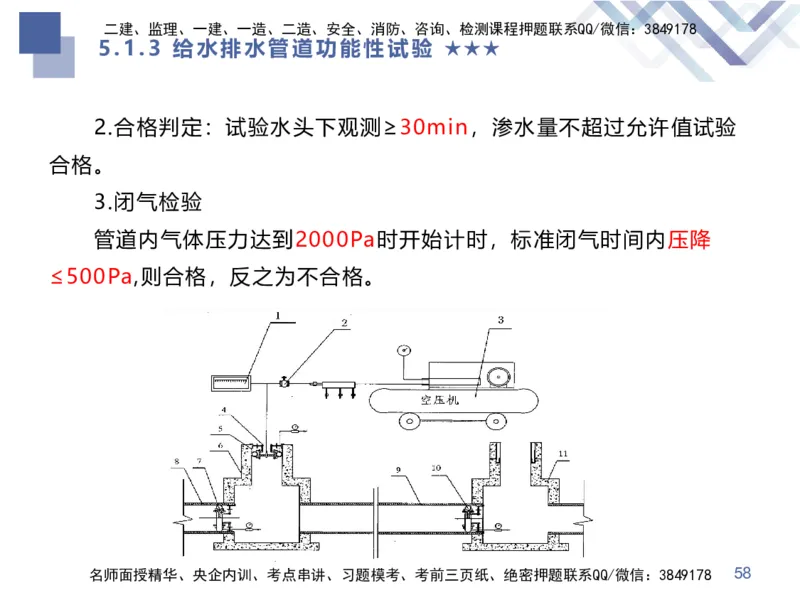

5.1.3 给水排水管道功能性试验 ★★★
2.合格判定：试验水头下观测≥30min，渗水量不超过允许值试验
合格。
3.闭气检验
管道内气体压力达到2000Pa时开始计时，标准闭气时间内压降
≤500Pa,则合格，反之为不合格。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 58二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178

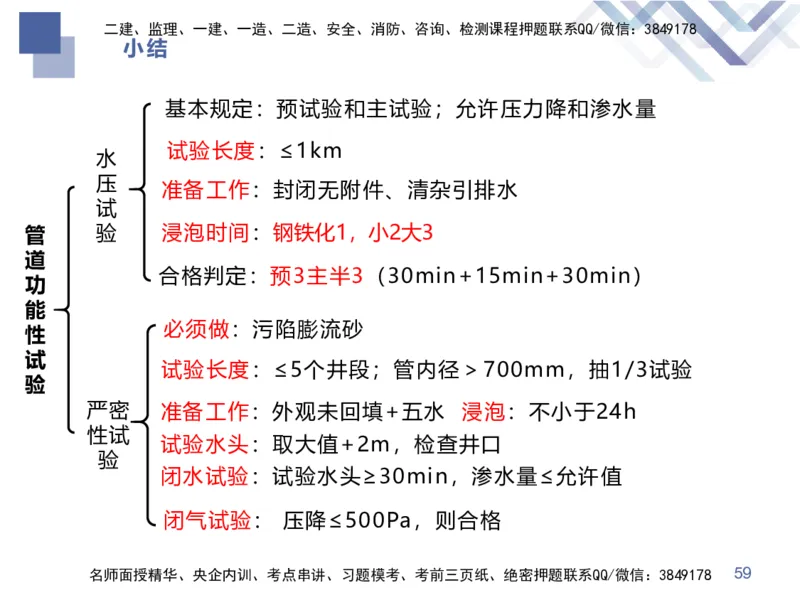

小结
基本规定：预试验和主试验；允许压力降和渗水量
试验长度：≤1km
水
压
准备工作：封闭无附件、清杂引排水
试
管 验 浸泡时间：钢铁化1，小2大3
道
合格判定：预3主半3（30min+15min+30min）
功
能
必须做：污陷膨流砂
性
试
试验长度：≤5个井段；管内径＞700mm，抽1/3试验
验
严密 准备工作：外观未回填+五水 浸泡：不小于24h
性试
试验水头：取大值+2m，检查井口
验
闭水试验：试验水头≥30min，渗水量≤允许值
闭气试验： 压降≤500Pa，则合格
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178 59二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
