3.2建筑电气工程施工技术
3.2.1建筑电气的分部分项工程及施工程序
3.2.2变配电施工技术
3.2.3供电干线和配电线路施工技术
3.2.4电气照明施工技术
3.2.5电气动力设备安装技术
3.2.6建筑防雷与接地施工技术
3.2.1建筑电气的分部分项工程及施工程序
考点1：建筑电气的分部工程★
考点2：建筑电气工程施工程序★★
考点1：建筑电气的分部工程★非常规考点
考点2：建筑电气工程施工程序★★
8
7
1
9
1）变配电工程施工程序 8 4
3
信
微
（1）干式变压器施工程序：开
系
箱检查→二次搬运→本体安装→附件安装→交接试验→送电前检查→送电运
联
行验收。 题
押
准
（2）配电柜（开关柜）精安装程序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次
线路敷设连接→试验调整→送电 运行验收。
2）供电干线及室内配线施工程 序
（1）母线槽施工程序：检查验收→支 架安装→单节母线槽绝缘测试→母线槽安装→插接单元安装→通电前
绝缘测试→送电验收。
（2）梯架（槽盒）施工程序：测量定位→ 支架安装→梯架（槽盒）安装→接地线跨接。
（3）金属明导管施工程序：测量定位→支架安装→导管预制→导管安装→接地线跨接。
8
1
7
（4）管内穿线施工程序：选择导线→穿引线→放护 圈（金属导管时）→穿导
8
线4 9→导线连接→绝缘测试。
信
3
3）电气动力设备施工程序 微
系
（1）电动机（风机、水泵等）施工程序：电动机绝缘测试→ 电动机干一燥
联
（受潮时）→电动机接线→送电前
唯
检查→送电运行。
优路官方网站:www.youlu.com 1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
4）防雷接地施工程序
防雷接地施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）
施工。
总结：由下向上施工
3.2.2变配电施工技术
考点1：变压器安装★
考点2：配电柜安装★★★
考点1：变压器安装★非常规考点。
考点2：配电柜安装★★★

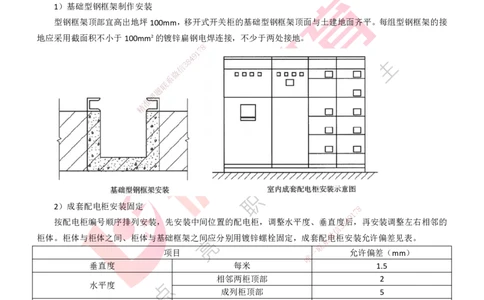

1）基础型钢框架制作安装
型钢框架顶部宜高出地坪100mm，移开式开关柜的基础型钢框架顶面与土建地面齐平。每组型钢框架的接
地应采用截面积不小于100mm²的镀锌扁钢电焊连接，不少于两处接地。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
2）成套配电柜安装固定
8
1
7
9
按配电柜编号顺序排列安装，先安装中间位置的配电 柜，调整水平度、垂直度8 4后，再安装调整左右相邻的
信
3
微
柜体。柜体与柜体之间、柜体与基础框架之间应分别用镀锌螺栓固定，成套配电柜安装允许偏差见表。
系
联
项目
唯
一 允许偏差（mm）
垂直度 每米 1.5
相邻两柜顶部 2
水平度
成列柜顶部 5
相邻两柜面 1
平面度
成列柜面 5
柜间缝隙 2
3）配电柜接地
每台柜体均应单独与型钢框架做接地保护连接。装有电器的柜门应用截面积≥4mm²的裸铜软线与金属柜
体可靠连接，并有标识。
4）配电柜母线安装
检查柜内绝缘端子是否有损坏和裂纹，保证裸铜母线间有足够的电气绝缘安全距离。母线搭接的接触面涂
导电膏，用力矩扳手紧固连接螺栓。
2 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
5）二次线路敷设要求
配电柜二次回路绝缘铜芯导线的截面积一般不应小于1.5mm²，电流互感器回路导线截面积不应小于2.5mm
²。互感器安装就位后，各接地引出端子应良好接地。暂时不用的电流互感器二次线圈应短路后再接地。
6）柜内电器检测与试验
8
7
（1）试验内容：断路器交流耐压试验9 1；断路器分、合闸能力试验；断路器操作机构动作试验；互感器、电
4
8
3
容器性能试验；备用自投试验；操作联信动试验；避雷器试验等。
微
系
（2）整定内容：过电流保护联整定，过负荷告警整定，三相一次重合闸整定，零序过电流保护整定，过电压
题
押
保护整定。 准
精
7）配电装置送电运行验 收
（1）送电验收
由供电部门检查合格后将电源送进室内，经过验电、校相无误，合高压进线开关，检查高压电压是否正常；
合变压器柜开关，检查变压器是否正常， 合低压柜进线开关，查看低压电压是否正常。分别合其他柜的开关，
空载运行24h，无异常，办理验收移交；同时 提交施工图纸、施工记录、产品合格证、使用说明书等技术资料。
案例
8
背景资料： 1 7
9
8
4
某电力公司，承接某办公楼配电室安装工程，工程主要 内容有，高低压成套信配3电柜，电力变压器，插接母
微
线，槽钢，高压电缆采购及安装工程。 联
系
一
…… 唯
配电柜柜体安装固定好后，专业监理工程师检查指出，部分配电柜安装不符合规范要求（如图），施工人员
按要求进行整改。
问题：
