章末质量检测(八)
(时间：45分钟)
一、选择题(本题共7小题。1～4题为单项选择题，5～7题为多项选择题)

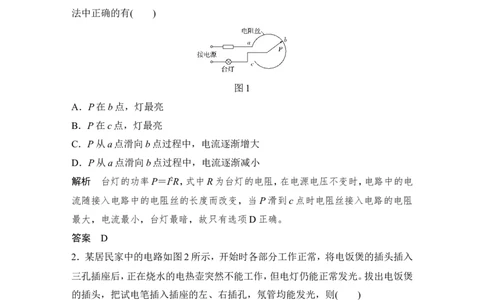

1．如图1是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片。下列说
法中正确的有( )
图1
A．P在b点，灯最亮
B．P在c点，灯最亮
C．P从a点滑向b点过程中，电流逐渐增大
D．P从a点滑向b点过程中，电流逐渐减小
解析 台灯的功率P＝I2R，式中R为台灯的电阻，在电源电压不变时，电路中的电
流随接入电路中的电阻丝的长度而改变，当P滑到c点时电阻丝接入电路的电阻
最大，电流最小，台灯最暗，故只有选项D正确。
答案 D
2．某居民家中的电路如图2所示，开始时各部分工作正常，将电饭煲的插头插入
三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。拔出电饭煲
的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则( )
图2
A．仅电热壶所在的C、B两点间发生了断路故障
B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB间断路
D．因插座用导线接地，所以发生了上述故障
解析 由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发
生短路故障。把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、
右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。综合分
析可知，故障为A、B间导线断路，即选项C正确。
答案 C

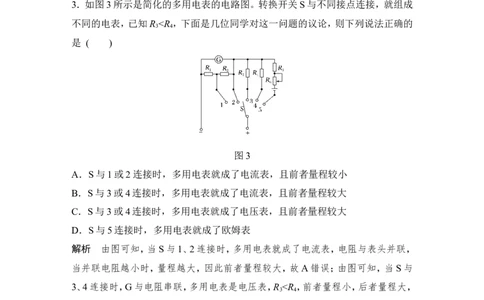

3．如图3所示是简化的多用电表的电路图。转换开关S与不同接点连接，就组成
不同的电表，已知R <R ，下面是几位同学对这一问题的议论，则下列说法正确的
3 4
是 ( )
图3
A．S与1或2连接时，多用电表就成了电流表，且前者量程较小
B．S与3或4连接时，多用电表就成了电流表，且前者量程较大
C．S与3或4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
解析 由图可知，当S与1、2连接时，多用电表就成了电流表，电阻与表头并联，
当并联电阻越小时，量程越大，因此前者量程较大，故A错误；由图可知，当S与
3、4连接时，G与电阻串联，多用电表是电压表，R <R ，前者量程小，后者量程大，
3 4
故B、C错误；由图可知，S与5连接时，G与内置电源、滑动变阻器串联，此时多用
电表就成了欧姆表，故D正确。
答案 D
4．如图4，A、B两灯原来正常发光，现因某一电阻发生断路或短路的故障，使A灯
变亮，B灯变暗，那么，故障原因是( )图4
A．R 断路 B．R 断路
0 1
C．R 断路 D．R 短路
2 2
解析 电阻R 单独在一个支路上，断路后使外电阻变大，使两个灯泡所在的并联
0
电路的电压都变大，则两个灯泡的亮度都变亮，不符合题意，故A错误；灯泡A和
电阻R 并联，如果R 断路，此处只有灯泡A一个电阻，根据并联电路总电阻与分
1 1
电阻的关系，此处电阻相当于增大，所以灯泡A两端电压增大，灯泡B两端电压减
小，则A灯变亮，B灯变暗，故B正确；同理可知，R 断路时，A灯变暗，B灯变亮，
2
不符合题意，故C错误；若R 短路，B灯被短路，不亮，不符合题意，故D错误。
2
答案 B

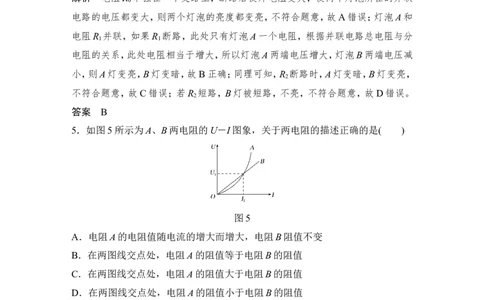

5．如图5所示为A、B两电阻的U－I图象，关于两电阻的描述正确的是( )
图5
A．电阻A的电阻值随电流的增大而增大，电阻B阻值不变
B．在两图线交点处，电阻A的阻值等于电阻B的阻值
C．在两图线交点处，电阻A的阻值大于电阻B的阻值
D．在两图线交点处，电阻A的阻值小于电阻B的阻值
解析 由题图可知，电阻B的斜率不变，电阻A的斜率在逐渐增大，而在U－I图
象中，图象的斜率表示电阻值大小，故A正确；两图线的交点处，电流和电压均为
I 和U ，由欧姆定律知，两电阻的大小相等，故B正确，C、D错误。
1 1
答案 AB
6．直流电动机在生产、生活中有着广泛的应用。如图6所示，一直流电动机M和
电灯L并联之后接在直流电源上，电动机内阻r ＝0.5 Ω，电灯灯丝电阻R＝9 Ω(阻
1
值认为保持不变)，电源电动势E＝12 V，内阻r＝1 Ω，开关S闭合，电动机正常工作时，电压表读数为9 V，则下列说法正确的是( )
图6
A．流过电源的电流为3 A
B．流过电动机的电流为2 A
C．电动机的输入功率等于2 W
D．电动机对外输出的机械功率为16 W
解析 电源的输出电压U＝E－Ir，则有I＝＝ A＝3 A，故A正确；对灯泡：I ＝＝
灯
A＝1 A，电动机与灯泡并联，则流过电动机的电流I ＝I－I ＝3 A－1 A＝2 A，故
电 灯
B正确；电动机的输入功率等于P＝UI ＝9×2 W＝18 W，故C错误；根据能量转
电
化与守恒定律得，电动机的输出功率P ＝UI －Ir ＝(18－2) W＝16 W，故D正
出 电 1
确。
答案 ABD

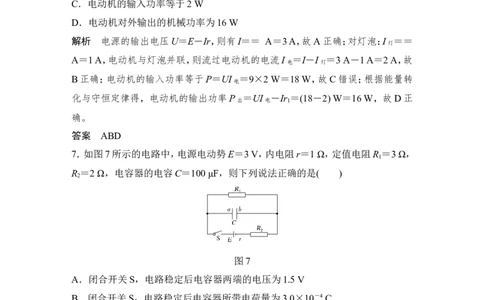

7．如图7所示的电路中，电源电动势E＝3 V，内电阻r＝1 Ω，定值电阻R ＝3 Ω，
1
R ＝2 Ω，电容器的电容C＝100 μF，则下列说法正确的是( )
2
图7
A．闭合开关S，电路稳定后电容器两端的电压为1.5 V
B．闭合开关S，电路稳定后电容器所带电荷量为3.0×10－4 C
C．闭合开关S，电路稳定后电容器极板a所带电荷量为1.5×10－4 C
D．先闭合开关S，电路稳定后断开开关S，通过电阻R 的电荷量为3.0×10－4 C
1
解析 闭合开关S，电路稳定后电流I＝＝0.5 A，电容器两端的电压为 U＝IR ＝
1
1.5 V，选项A正确；电路稳定后电容器所带电荷量Q＝CU＝100×10－6×1.5 C＝
1.5×10－4 C，选项B错误，C正确；先闭合开关S，电路稳定后断开开关S，电容器
C通过电阻R 放电，通过电阻R 的电荷量为1.5×10－4 C，选项D错误。
1 1答案 AC
二、非选择题
8．(1)图8甲中游标卡尺的读数为__________mm，图乙中螺旋测微器的读数为
__________mm。
图8
(2)某同学用多用电表的欧姆挡来测量一电压表的内阻，器材如图9甲所示。先将
选择开关旋至“×10”挡，红、黑表笔短接调零后进行测量，红表笔应接电压表的
________(选填“＋”或“－”)接线柱，结果发现欧姆表指针偏角太小，则应将选
择开关旋至__________(选填“×1”或“×100”)挡并__________，最终测量结
果如图乙所示，则电压表的电阻为__________ Ω。
图9
解析 (1)游标卡尺的读数＝主尺上的整毫米数＋精确度×对齐格数(不估读)，可
知游标卡尺的读数为29 mm＋0.1 mm×8＝29.8 mm；螺旋测微器的读数＝固定刻
度上的毫米数(要注意半毫米线)＋0.01 mm×对齐刻度(一定要估读)，可知螺旋测
微器的读数为0.5 mm＋0.01 mm×38.0(或38.1)＝0.880 mm(或0.881 mm)。
(2)多用电表使用时要注意电流是“红进黑出”，电压表中电流是从正接线柱流入
的，所以多用电表的红表笔应接电压表的“－”接线柱，欧姆表指针偏角太小，说
明所测电阻阻值较大，应换用“×100”挡进行测量，并且重新进行欧姆调零，图
乙读数为30×100 Ω＝3 000 Ω。
答案 (1)29.8 0.880(或0.881) (2)“－” ×100
重新进行欧姆调零 3 0009．用伏安法测定铁铬铝合金电阻率的实验中，实验器材如下：长度为1 m直径不
同的四根铁铬铝合金丝(直径：D ＝0.4 mm、D ＝0.5 mm、D ＝0.7 mm、D ＝0.9
1 2 3 4
mm)，电压表(量程0～3 V、内阻约为3 kΩ)，电流表(量程0～0.6 A、内阻约为0.05
Ω)，两个不同规格的滑动变阻器(R ：最大阻值20 Ω，额定电流2 A；R ：最大阻值1
1 2
000 Ω，额定电流0.5 A)，干电池两节，开关一个，导线若干。小明采用如图10所示
的电路图对四根合金丝分别进行了四次实验，每次实验时滑动变阻器的触头始终
处于同一位置，记录电表数据如下：1.67 V、1.45 V、1.10 V、0.83 V，0.37 A、0.30 A、
0.21 A、0.15 A。
(1)还有一个电流表读数如图11所示，则电流为________A；
(2)实验中滑动变阻器应选择________(填“R ”或“R ”)；
1 2
(3)ab端接铁铬铝合金丝的直径越大，电流表读数应________(填“越大”或“越
小”)；
(4)根据上述数据，求得铁铬铝合金的电阻率约为________Ω·m(结果保留2位有效
数字)。
解析 (1)电流表读数0.30 A。
(2)电路中滑动变阻器采用分压式接法，从测量准确的角度来说，应选择阻值较小
的R 。
1
(3)电路中若接入的合金丝直径越大，横截面积就越大，由R＝ρ知其电阻越小，则
电流表的读数越大。
(4)经分析后知，若接入的R 越大，则电流表的示数越小，电压表的示数越大，选择
x
U＝1.67 V，I＝0.15 A，进行运算，由R＝，R＝ρ，得ρ＝1.4×10－6 Ω·m
答案 (1)0.30 (2)R (3)越大 (4)1.4×10－6
1
10．在做测量一只蓄电池(电动势约为2.2 V，内阻很小)的电动势和内阻的实验时，
备有下列器材供选用：A．定值电阻(阻值已知，为R ＝1 Ω，额定功率约5 W)
1
B．定值电阻(阻值已知，为R ＝10 Ω，额定功率约10 W)
2
C．直流电流表(量程0～0.6 A～3 A，内阻不能忽略)
D．直流电压表(量程0～3 V～15 V，内阻较大)
E．滑动变阻器(阻值范围0～10 Ω)
F．滑动变阻器(阻值范围0～1 000 Ω)
G．开关
H．导线若干
(1)为防止电源短路，用来作为保护电阻的定值电阻选用__________(填“A”或
“B”)；滑动变阻器选用________。(填“E”或“F”)
(2)某同学将选定的器材在图12中连线完成了实验电路，闭合开关后无论怎样移
动滑片P，发现电压表示数约为2.2 V不变，电流表的示数几乎为零，若电路中只
有一处故障，则电路故障不可能是下述中的__________。
A．b、c间断路
B．P、b间某点电阻丝断路
C．P与电阻丝未接通
D．保护电阻断路
图12
(3)排除故障后，某小组讨论发现图中有一条导线连接错误，请在错误导线上画上
“×”，并画出正确连线。
(4)改正错误后按正确操作完成实验，根据实验记录，将测量数据描点如图，请在图
13中作出相应图象。则待测蓄电池的电动势 E＝________ V，内阻r＝________
Ω。(结果均保留3位有效数字)图13
解析 (1)如果用R ＝10 Ω的定值电阻，则电流太小，与U－I图象不符，无法完成
2
实验，因此定值电阻应选A。因为滑动变阻器F阻值太大，不易调节，故滑动变阻
器应选E。
(2)电压表有示数且约为2.2 V不变，说明a、c之间断路，选项A、B、C可能，选项D
不可能。
(4)根据作出的图象知，纵轴截距为电动势E＝2.20 V。
k＝||＝R ＋r，所以r＝0.500 Ω。
1
答案 (1)A E (2)D
(3)如图所示
(4)如解析图所示 2.20(2.10～2.30皆对)
0．500(0.400～0.600皆对)
