第一节 光的折射
一、折射现象
1．下列现象中，属于光的折射现象的是（ ）
A．夏天，人在太阳下形成影子 B．水里面桥的倒影
C．人站在镜子前看到自己的像 D．海市蜃楼奇观
2．蓝蓝的天上白云飘，站在湖边的小明看到清澈的水中鱼儿在云中游动，下列说法正确的是（
）
A．看到的水中的鱼是实像 B．看到的水中的云是实像
C．看到的水中的云是由于光的折射形成的 D．看到的水中的鱼是由于光的折射形成的

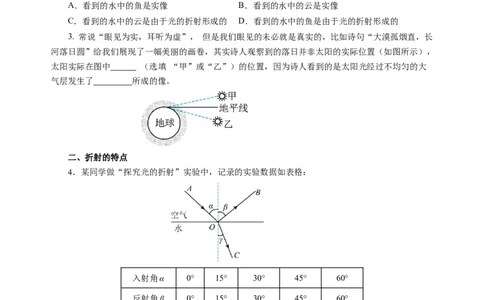

3. 常说“眼见为实，耳听为虚”， 但是我们眼见的未必就是真实的，比如诗句“大漠孤烟直，长
河落日圆”给我们展现了一幅美丽的画卷，其实诗人观察到的落日并非太阳的实际位置（如图所示），
太阳实际在图中 （选填 “甲”或“乙”）的位置，因为诗人看到的是太阳光经过不均匀的大
气层发生了 所成的像。
二、折射的特点
4．某同学做“探究光的折射”实验中，记录的实验数据如表格：
z
入射角α 0° 15° 30° 45° 60°
反射角β 0° 15° 30° 45° 60°
折射角γ 0° 11° 22.1° 35.4° 40.9°
（1）分析表中数据可知，光从空气斜射入水中，在水面会同时发生反射和折射，折射角随入射角
的增大而 （填“增大”“不变”或“减小”），且折射角 （填“大于”“等于”或“小
于”）入射角。当光垂直射入水面时，折射角大小等于 度；
（2）若用激光沿CO方向从水中射入空气，激光在空气中传播的光路是 （填“OA”或
“OB”）；激光在水面处的反射角大小等于 （填“α”“β”或“γ”）。
5. 小明利用如图所示的装置探究光的折射规律，其中竖直放置的光屏可以绕轴NN'折转。实验时，
让激光笔发射的一束激光沿着光屏E面斜射到水面O点。下列说法错误的是（ ）
1 / 6
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司A．光从空气斜射入水中，入射角增大时，折射角也随之增大
B．多次改变入射角的大小进行实验，是为了求平均值减小实验误差
C．将光屏F面向后折转一定角度，则在光屏F面上不能看到折射光线
D．为了更清晰地观察空气和水中的光路，可在空气中喷些烟雾，水里滴些牛奶

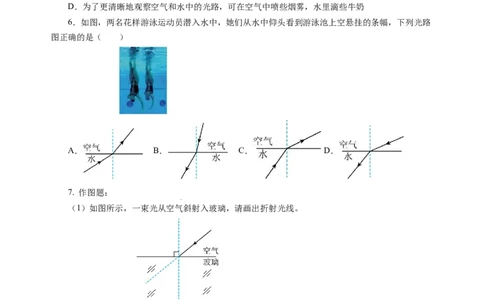

6．如图，两名花样游泳运动员潜入水中，她们从水中仰头看到游泳池上空悬挂的条幅，下列光路
图正确的是（ ）
A． B． C． D．
7. 作图题：
z
（1）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
（2）图甲是小龙参加红石崖风景区地貌研学之旅时所拍摄的照片。请你在图乙中画出小龙看到水
中石头的光路图，其中A点是石头的实际位置，B点是小龙所看到的石头像的位置。
8. 当一架无人机掠过水面时，岸边的人在水中看到无人机的倒影的光路图如图甲所示；在水中潜
2 / 6
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司游的人看到无人机的像的光路图如图乙所示。其中，看到像的光路图正确的是 （选填“甲”或
“乙”）；两次所成的像都是 （选填“虚”或“实”） 像。

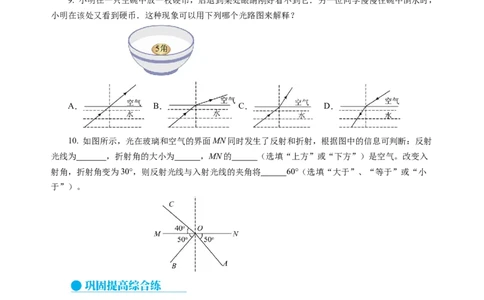

9. 小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它．另一位同学慢慢往碗中倒水时，
小明在该处又看到硬币．这种现象可以用下列哪个光路图来解释？
A． B． C． D．
10. 如图所示，光在玻璃和空气的界面MN同时发生了反射和折射，根据图中的信息可判断：反射
光线为 ，折射角的大小为 ，MN的 （选填“上方”或“下方”）是空气。改变入
射角，折射角变为30°，则反射光线与入射光线的夹角将 60°（选填“大于”、“等于”或“小
于”）。
z
11. 如图所示，AO是射向玻璃砖的光线，CD是离开玻璃砖的光线。下列说法正确的是
（ ）
A．光线AO射向界面MN时只发生折射
B．光线AO在玻璃砖中的传播路径远离法线
3 / 6
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司C．光线从A到D的传播过程是光的直线传播
D．光线若沿DC方向射向界面PQ最终将沿OA方向射出
12．有一圆柱形敞口容器，装入适量的水，从其左侧某一高度处斜射入一束激光，在容器底部产
生一个光斑O，如图所示。下列说法正确的是（ ）
A．保持入射点不变，使激光的入射角减小，光斑位置右移
B．保持水面的高度不变，使激光笔向右平移，光斑位置左移
C．保持激光射入的角度不变，垫高容器右侧，入射角减小
D．保持激光射入的角度不变，使水面下降，光斑位置右移

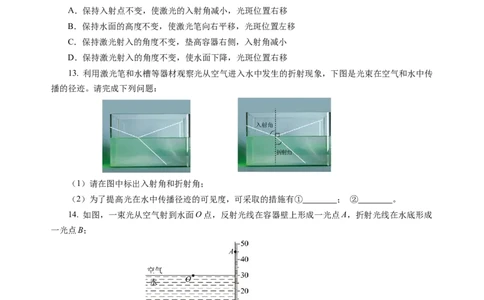

13. 利用激光笔和水槽等器材观察光从空气进入水中发生的折射现象，下图是光束在空气和水中传
播的径迹。请完成下列问题：
（1）请在图中标出入射角和折射角；
（2）为了提高光在水中传播径迹的可见度，可采取的措施有① ； ② 。
z
14. 如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A，折射光线在水底形成
一光点B；
（1）画出入射光线、经水面反射的光线及进入水中的折射光线；_____
（2）光点A在水中的像到A的距离为 cm；
（3）若入射光线方向不变，仅使水面上升，则A点的位置会 （选填“上升”、“下降”、
“不变”），B点位置会 （选填“左移”、“右移”、“不变”）。
15. 某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固定在圆盘中心，让激光束沿圆盘半
径入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出（如图所示）。旋转圆盘，多次改变
激光束入射角度，观察折射光线方向并记录数据，如下表所示。
4 / 6
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司实验次数 1 2 3 4 5
入射角
折射角
（1）做第三次实验时，忘了记录入射角的数据，结合图可知，此时的入射角为 ；
（2）分析实验数据可知：当光从空气斜射到玻璃表面时，折射角 入射角，折射角随入射角
增大而 。
16．（2024·天津·中考真题）清澈见底的池水看起来比实际的浅，为了安全不要贸然下水。池水变
“浅”的原因是（ ）
A．光的折射 B．平面镜成像 C．光的反射 D．光的直线传播
17.（2024·山东烟台·中考真题）蓝蓝的天上白云飘，站在湖边的小明看到清澈的水中鱼儿在云中
游动，下列说法正确的是（ ）
A．看到的水中的鱼是实像
B．看到的水中的云是实像
C．看到的水中的云是由于光的折射形成的
z
D．看到的水中的鱼是由于光的折射形成的
18.（2024·河南·中考真题）如图，观光水池中，一束红光沿AO方向从水射入空气，折射光线为
。若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折
射角r。
19.（2023·辽宁鞍山·中考真题）小明用手机给水中的小鱼拍照，发现手机在水中的像刚好与鱼缸
中的一条小鱼的像重合，图中A点表示小明眼睛的位置，B′点是小明看到的小鱼和手机的像重合的位
置。请画出：
5 / 6
学学学科科科网网网（（（北北北京京京）））股股股份份份有有有限限限公公公司司司（1）手机的位置B；
（2）小明看到手机的像的光路图；
（3）水中鱼的大致位置C及看到鱼的光路图。
20. （2023·内蒙古赤峰·中考真题）探究光折射时折射角与入射角的关系，如图所示，使一束光从
甲介质斜射入乙介质，测量并记录入射角和折射角大小；改变光束射向O点的角度，进行多次实验，
数据如下表所示：
实验次数 1 2 3 4
入射角 10° 20° 30° 40°
折射角 15.1° 30.7° 48.6° 73.8°
（1）光从甲介质斜射入乙介质发生折射时，折射角 入射角；折射角随着入射角的增
大而 ；
（2）做完第4次实验后，同学们又使一束光从乙介质中以73.8°的入射角射入甲介质，测得折射角
恰好为40°，这说明在折射现象中， 。
z
