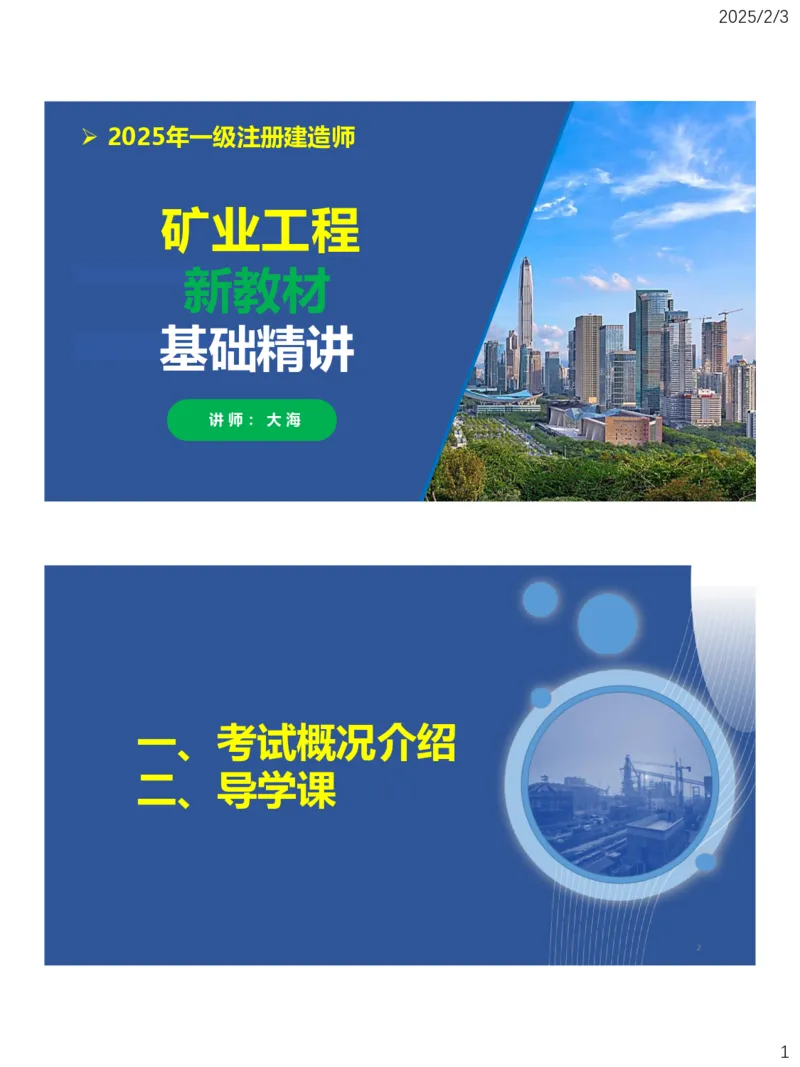

➢ 2025年一级注册建造师
矿业工程
新教材
基础精讲
讲师：大海
1
一、考试概况介绍
二、导学课
2
12025/2/3

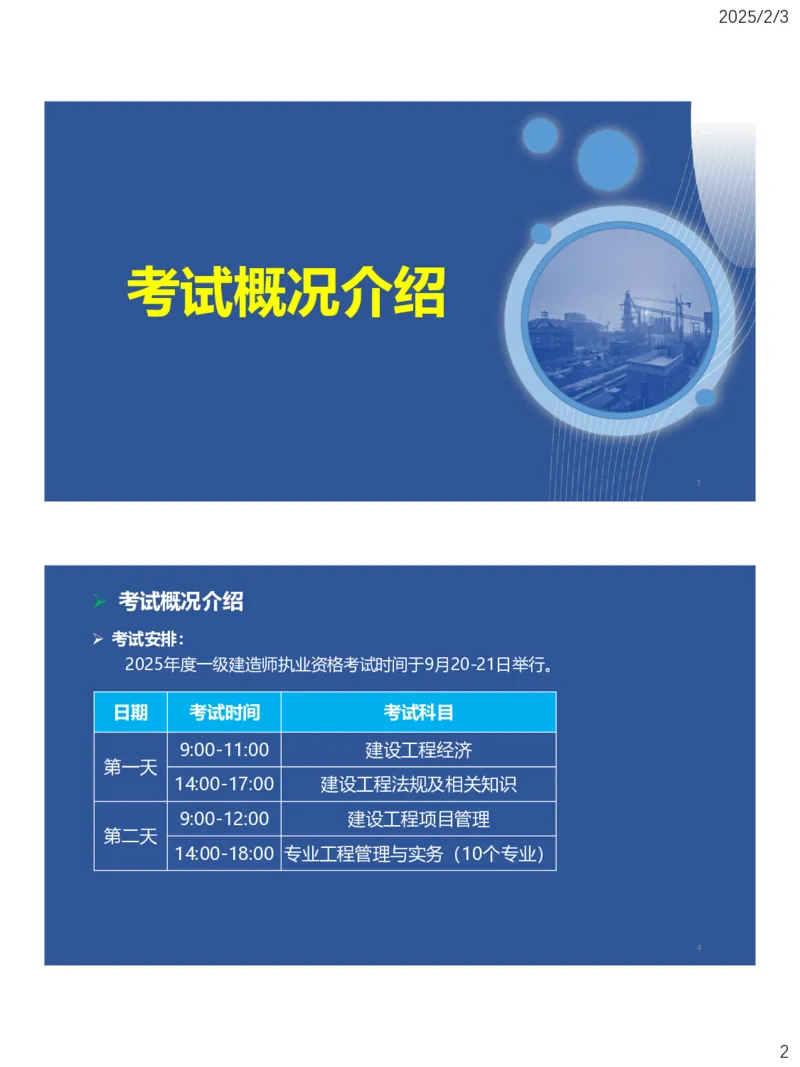

考试概况介绍
3
➢ 考试概况介绍
➢ 考试安排：
2025年度一级建造师执业资格考试时间于9月20-21日举行。
日期 考试时间 考试科目
9:00-11:00 建设工程经济
第一天
14:00-17:00 建设工程法规及相关知识
9:00-12:00 建设工程项目管理
第二天
14:00-18:00 专业工程管理与实务（10个专业）
4
22025/2/3
➢ 考试概况介绍
一级建造师考试的题型和题量
科目 题型 数量 总分 考试时长
单选 60×1=60分
经济 100 2小时
多选 20×2=40分
单选 70×1=70分
法律法规 130 3小时
多选 30×2=60分
单选 70×1=70分
施工管理 130 3小时
多选 30×2=60分
单选 20×1=20分
多选 10×2=20分
实务 160 4小时
3×20=60分
案例
2×30=60分
5
➢ 考试概况介绍
➢ 第一篇：矿业工程技术
➢ 第二篇：建筑工程相关法规与标准
➢ 第三篇：建筑工程项目管理实务
6
32025/2/3
➢ 考试概况介绍
3分
3分
1分
7分 70分
10分
45分
1分
1分
18分
17分
14分
18分
5分
11分
72分
4分
18分
1分
1分
7
导学课
8
42025/2/3
➢ 建造师必过学习方法
一、三遍及以上精讲课，精讲课越详细越好；
二、熟悉精讲课之外的教材内容；
三、搞透历年真题，尽量选择近十年真题；
四、必考的要必会；
五、不要相信押题、泄题、密卷；
六、掌握应试技巧。
9
➢ 矿业工程管理与实务
3分
3分
1分
7分 70分
10分
45分
1分
1分
18分
17分
14分
18分
5分
11分
72分
4分
18分
1分
1分
10
52025/2/3

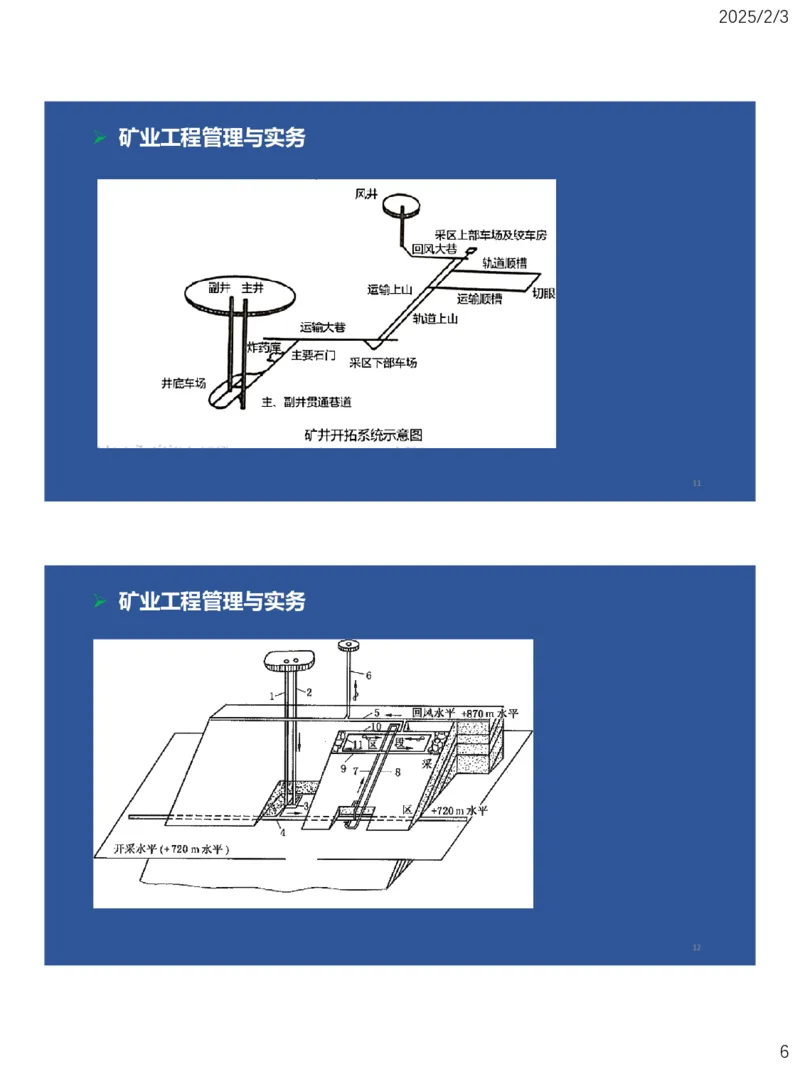

➢ 矿业工程管理与实务
11
➢ 矿业工程管理与实务
12
62025/2/3
➢ 矿业工程管理与实务
13
➢ 学习框架
工程参与各方
勘察单位
监理单位 建设单位 设计单位
施工单位
劳务单位 分包单位 供货单位
14
72025/2/3

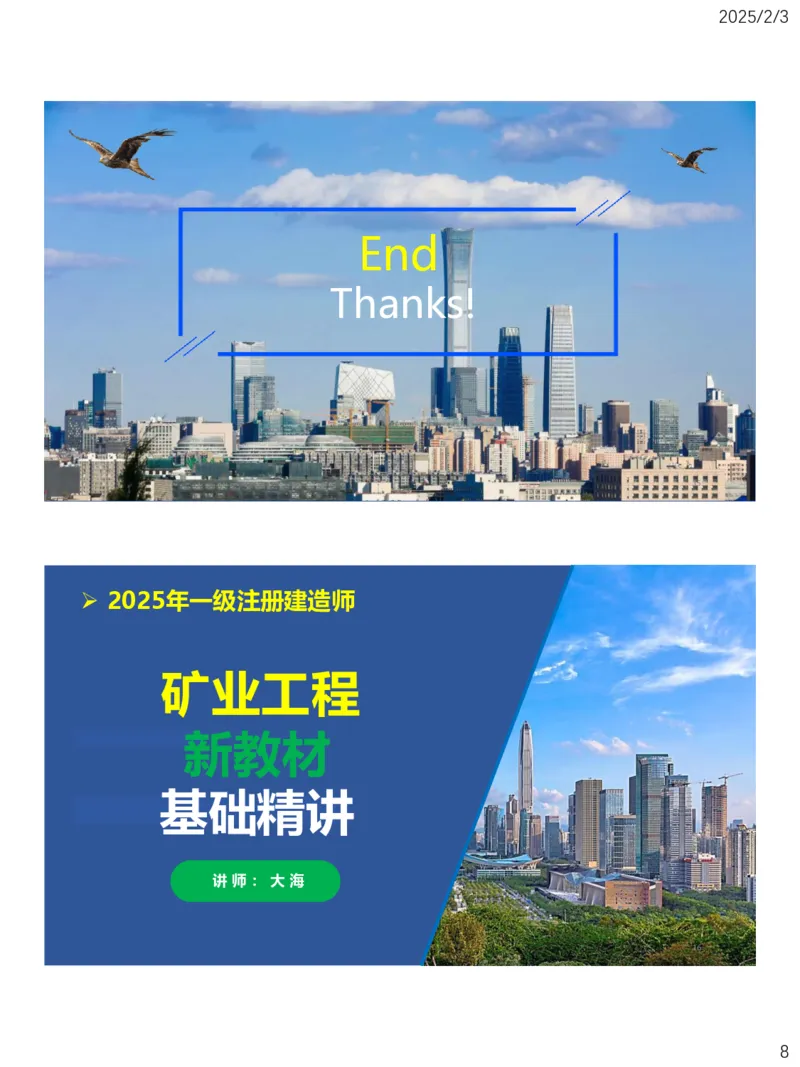

End
Thanks!
15
➢ 2025年一级注册建造师
矿业工程
新教材
基础精讲
讲师：大海
16
82025/2/3
矿业课程介绍
一、精讲课介绍
二、全程课介绍
17
➢ 一、精讲课介绍
一、嵌入200多个原理视频；
二、全网最详细的精讲课；
三、课前提纲、课后思维导图总结；
四、穿插1000多个原理图片；
五、编制大量优质口诀；
六、理解记忆、无须死记硬背。
18
92025/2/3
➢ 一、精讲课介绍
抓岩机装渣 梭车 斜井箕斗
19
➢ 一、精讲课介绍
综掘机
20
102025/2/3
➢ 一、精讲课介绍
吊桶装渣装水 罐笼载人 吊桶卸渣
21
➢ 一、精讲课介绍
前探梁
22
112025/2/3
➢ 一、精讲课介绍
箕斗运渣流程
23
➢ 一、精讲课介绍
吊桶抓岩模板混凝土浇筑
24
122025/2/3
➢ 一、精讲课介绍
综合掘进机
25
➢ 一、精讲课介绍
凿岩台车
26
132025/2/3
➢ 一、精讲课介绍
一、嵌入200多个原理视频；
二、全网最详细的精讲课；
三、课前提纲、课后思维导图总结；
四、穿插1000多个原理图片；
五、编制大量优质口诀；
六、理解记忆、无须死记硬背。
27
➢ 一、精讲课介绍
28
142025/2/3
➢ 一、精讲课介绍
29
➢ 一、精讲课介绍
30
152025/2/3
➢ 一、精讲课介绍
31
➢ 一、精讲课介绍
一、嵌入200多个原理视频；
二、全网最详细的精讲课；
三、课前提纲、课后思维导图总结；
四、穿插1000多个原理图片；
五、编制大量优质口诀；
六、理解记忆、无须死记硬背。
32
162025/2/3

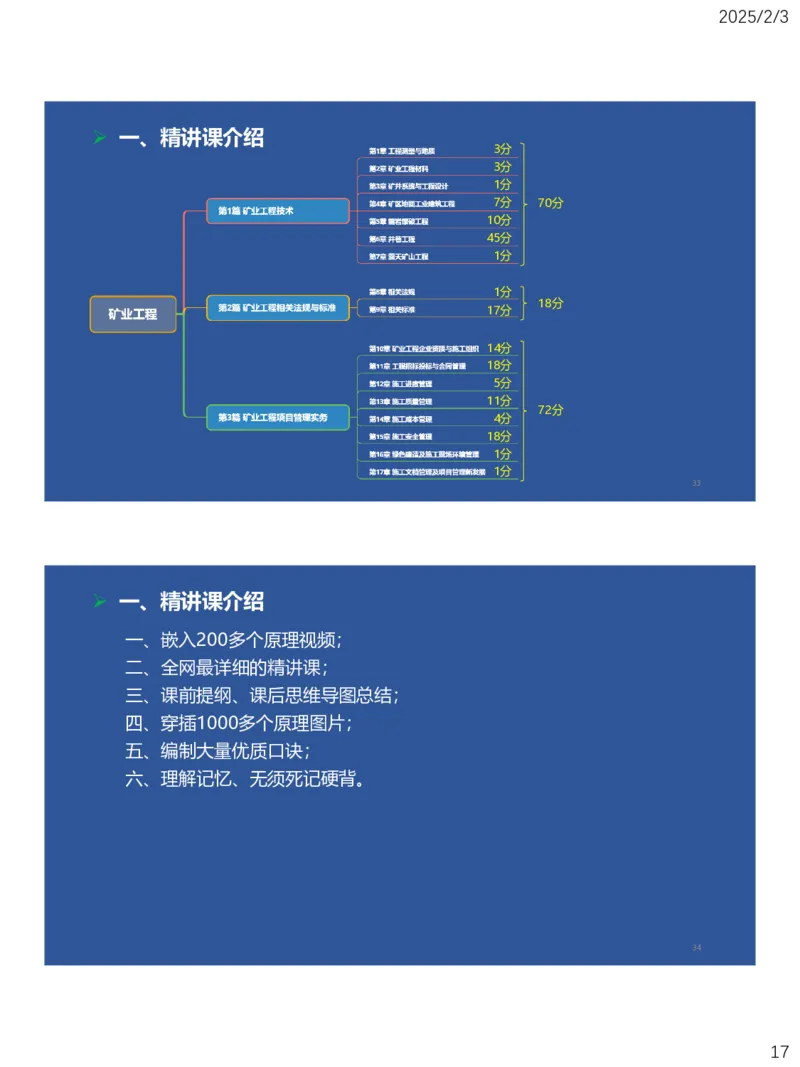

➢ 一、精讲课介绍
3分
3分
1分
7分 70分
10分
45分
1分
1分
18分
17分
14分
18分
5分
11分
72分
4分
18分
1分
1分
33
➢ 一、精讲课介绍
一、嵌入200多个原理视频；
二、全网最详细的精讲课；
三、课前提纲、课后思维导图总结；
四、穿插1000多个原理图片；
五、编制大量优质口诀；
六、理解记忆、无须死记硬背。
34
172025/2/3
➢ 一、精讲课介绍
一、全网最详细的精讲课；
二、课前各章节历年考情；
三、课前提纲、课后思维导图总结；
四、穿插大量原理图片；
五、编制几百条优质口诀；
35
➢ 一、精讲课介绍
一、全网最详细的精讲课；
二、课前各章节历年考情；
三、课前提纲、课后思维导图总结；
四、穿插大量原理图片；
五、编制几百条优质口诀；
36
182025/2/3
➢ 一、精讲课介绍
一、全网最详细的精讲课；
二、课前各章节历年考情；
三、课前提纲、课后思维导图总结；
四、穿插大量原理图片；
五、编制几百条优质口诀；
37
➢ 一、精讲课介绍
一、嵌入200多个原理视频；
二、全网最详细的精讲课；
三、课前提纲、课后思维导图总结；
四、穿插1000多个原理图片；
五、编制大量优质口诀；
六、理解记忆、无须死记硬背。
38
192025/2/3
➢ 一、精讲课介绍
一、全网最详细的精讲课；
二、课前各章节历年考情；
三、课前提纲、课后思维导图总结；
四、穿插大量原理图片；
五、编制几百条优质口诀；
39
➢ 一、精讲课介绍
一、全网最详细的精讲课；
二、课前各章节历年考情；
三、课前提纲、课后思维导图总结；
四、穿插大量原理图片；
五、编制几百条优质口诀；
40
202025/2/3
➢ 一、精讲课介绍
一、嵌入200多个原理视频；
二、全网最详细的精讲课；
三、课前提纲、课后思维导图总结；
四、穿插1000多个原理图片；
五、编制大量优质口诀；
六、理解记忆、无须死记硬背。
41
课程介绍
一、精讲课介绍
二、全程课介绍
42
212025/2/3

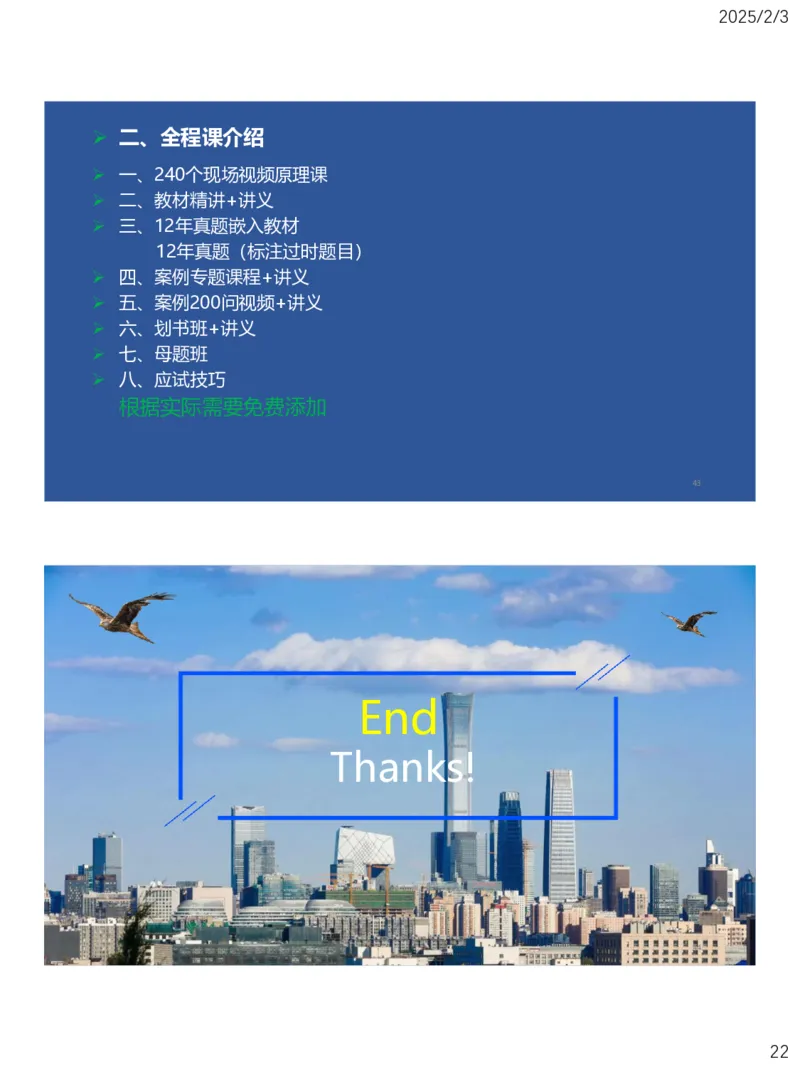

➢ 二、全程课介绍
➢ 一、240个现场视频原理课
➢ 二、教材精讲+讲义
➢ 三、12年真题嵌入教材
12年真题（标注过时题目）
➢ 四、案例专题课程+讲义
➢ 五、案例200问视频+讲义
➢ 六、划书班+讲义
➢ 七、母题班
➢ 八、应试技巧
根据实际需要免费添加
43
End
Thanks!
44
222025/2/3

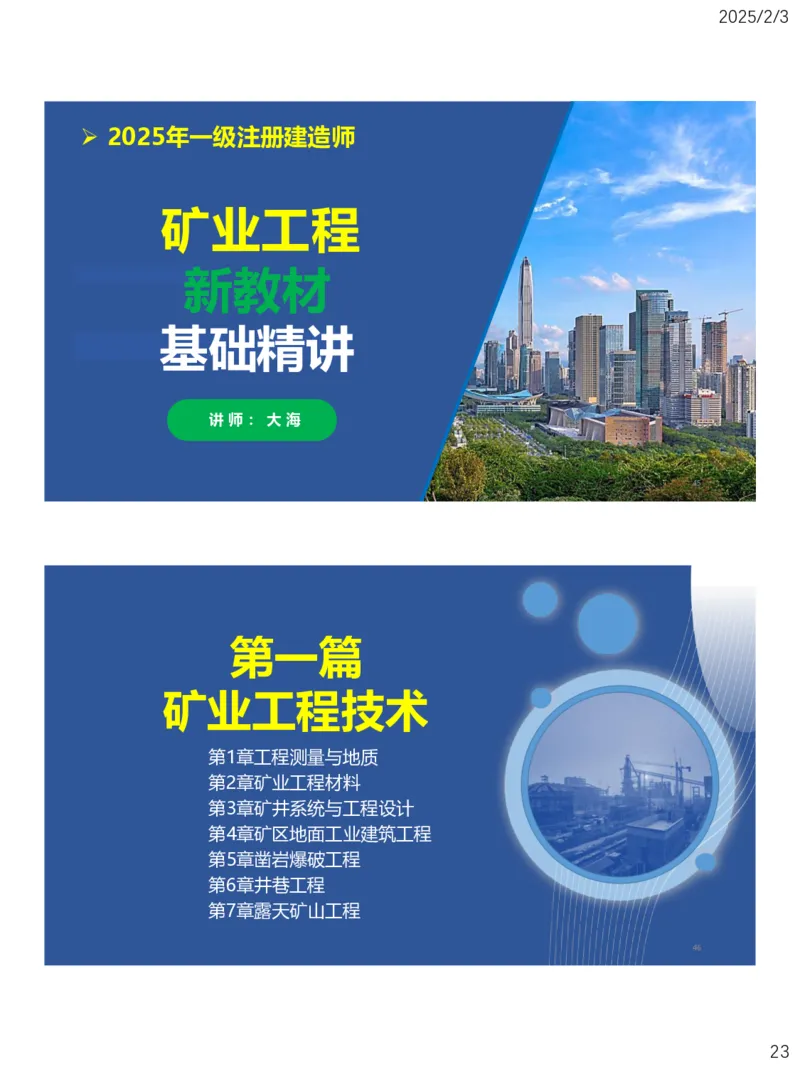

➢ 2025年一级注册建造师
矿业工程
新教材
基础精讲
讲师：大海
45
第一篇
矿业工程技术
第1章工程测量与地质
第2章矿业工程材料
第3章矿井系统与工程设计
第4章矿区地面工业建筑工程
第5章凿岩爆破工程
第6章井巷工程
第7章露天矿山工程
46
232025/2/3
➢ 第一篇矿业工程技术
3分
3分
1分
7分 70分
10分
45分
1分
47
第1章
工程测量与地质
1.1矿业工程测量
1.2矿业工程地质和水文地质
48
242025/2/3
矿业工程测量
1.1.1工程测量控制网的布设要求
1.1.2矿山地面施工测量工作内容与要求
1.1.3矿山井下施工测量工作内容与要求
1.1.4测量仪器及其使用方法
49
➢ 1.1.1工程测量控制网的布设要求
1）施工测量控制网的作用
1.施工测量控制网 2）施工测量控制网的布设原则
3）施工测量控制网的形式和基本程序
1）矿区测量控制网
2.矿区测量控制网（近井网）
2）矿区测量控制网的布设要求
的布设要求
3）近井点和井口高程基点及其布设要求
50
252025/2/3
➢ 1.1.1工程测量控制网的布设要求
目前常用的测量仪器主要有经纬仪、水准仪、全站仪、陀螺经纬仪、
陀螺全站仪、光电测距仪、激光扫平仪、激光垂线仪、激光指向仪等。
水准仪
后 前
视 视
未
已 知
知
经纬仪 激光扫平仪
铅直仪
全站仪 陀螺仪 光电测距仪
51
➢ 1.1.1工程测量控制网的布设要求
激光指向仪 陀螺全站仪
52
262025/2/3
➢ 1.1.1工程测量控制网的布设要求
目前常用的测量仪器主要有经纬仪、水准仪、全站仪、陀螺经纬仪、
陀螺全站仪、光电测距仪、激光扫平仪、激光垂线仪、激光指向仪等。
水准仪
后 前
视 视
未
已 知
知
经纬仪 激光扫平仪
铅直仪
全站仪 陀螺仪 光电测距仪
53
➢ 1.1.1工程测量控制网的布设要求
扫平仪
54
272025/2/3
➢ 1.1.1工程测量控制网的布设要求
1.施工测量控制网
1）施工测量控制网的作用
施工控制网为施工及其相关工作的各项测量提供基准，为各
项具体的工程测量提供起算数据。施工控制网应具有控制全局、
提供基准、控制测量误差累积的作用。
55
➢ 1.1.1工程测量控制网的布设要求
2）施工控制网的布设原则
（1）施工控制网的大地坐标系统应采用2000国家大地坐标
系，高程基准应采用1985国家高程基准。
（3）控制网的布置一般要求分级布网逐级控制、具有足够的
精度、布网应有足够的密度，并符合相应的规范要求。
56
282025/2/3

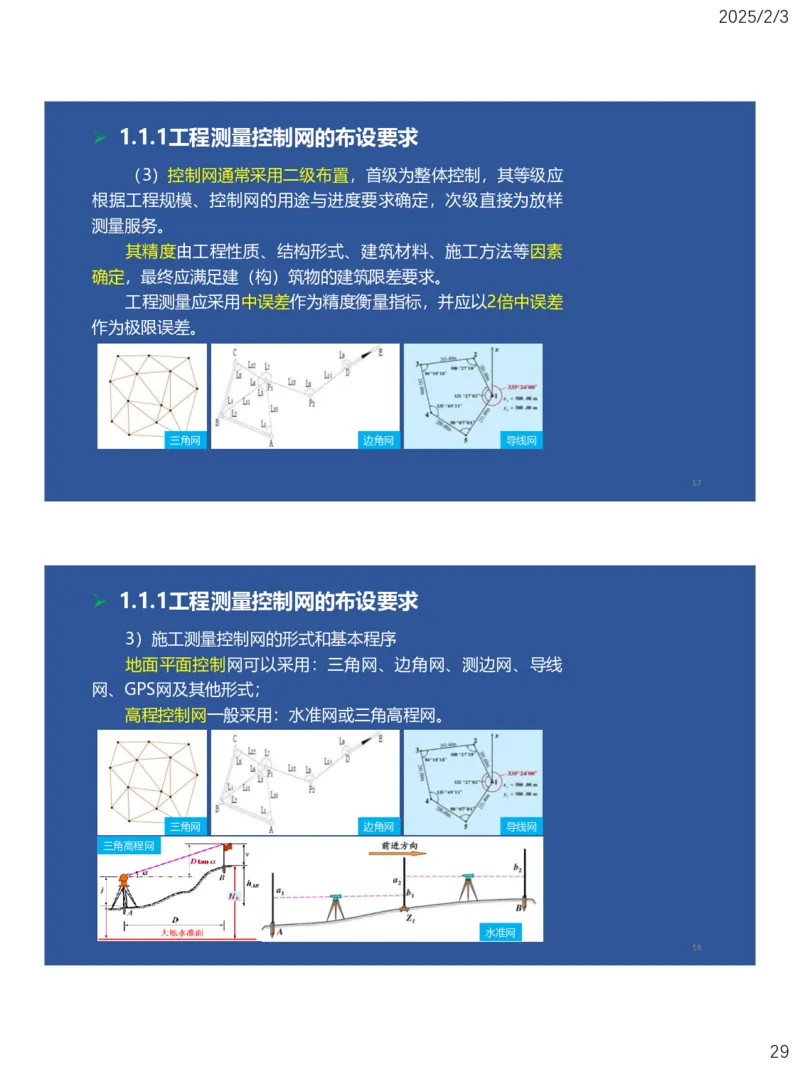

➢ 1.1.1工程测量控制网的布设要求
（3）控制网通常采用二级布置，首级为整体控制，其等级应
根据工程规模、控制网的用途与进度要求确定，次级直接为放样
测量服务。
其精度由工程性质、结构形式、建筑材料、施工方法等因素
确定，最终应满足建（构）筑物的建筑限差要求。
工程测量应采用中误差作为精度衡量指标，并应以2倍中误差
作为极限误差。
三角网 边角网 导线网
57
➢ 1.1.1工程测量控制网的布设要求
3）施工测量控制网的形式和基本程序
地面平面控制网可以采用：三角网、边角网、测边网、导线
网、GPS网及其他形式；
高程控制网一般采用：水准网或三角高程网。
三角网 边角网 导线网
三角高程网
水准网
58
292025/2/3
➢ 1.1.1工程测量控制网的布设要求

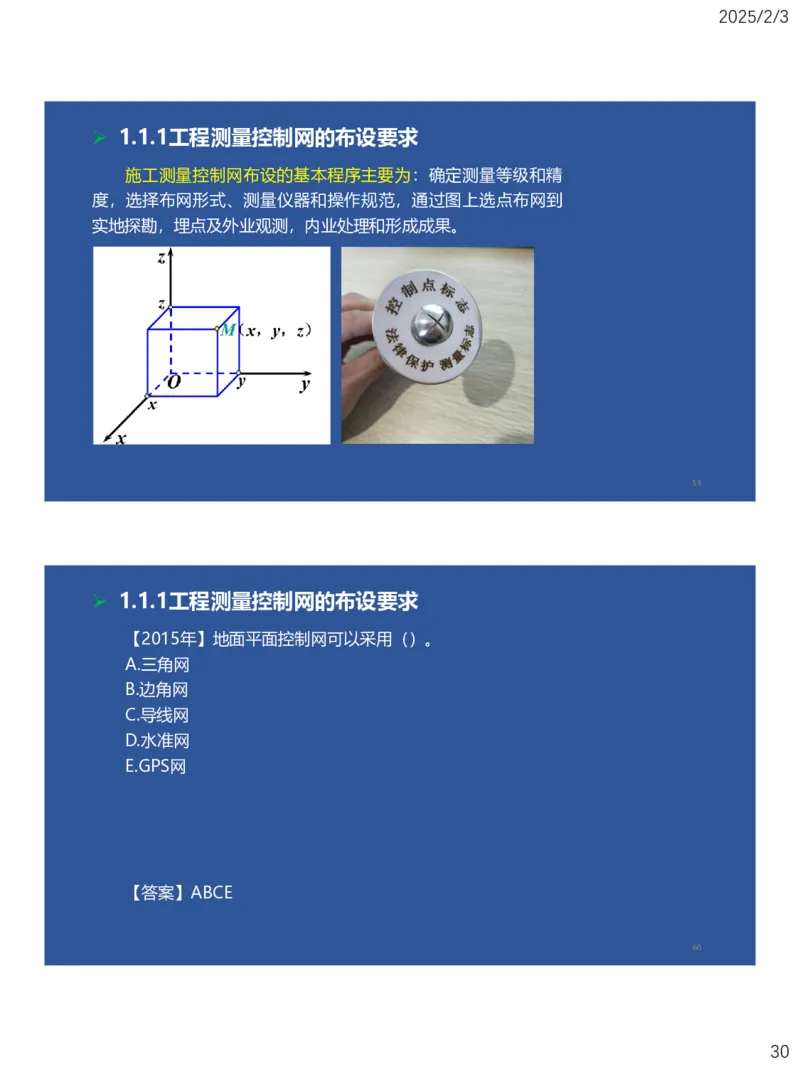

施工测量控制网布设的基本程序主要为：确定测量等级和精
度，选择布网形式、测量仪器和操作规范，通过图上选点布网到
实地探勘，埋点及外业观测，内业处理和形成成果。
59
➢ 1.1.1工程测量控制网的布设要求
【2015年】地面平面控制网可以采用（）。
A.三角网
B.边角网
C.导线网
D.水准网
E.GPS网
【答案】ABCE
60
302025/2/3
➢ 1.1.1工程测量控制网的布设要求
3.矿区测量控制网（近井网）的布设要求
1）矿区测量控制网
矿区测量控制网就是满足矿山生产和建设对空间位置的精确
定向定位所需要的测量控制网，它将整个矿区的整个测量系统纳
入统一的平面坐标系统和高程系统之中，它可以是国家等级控制
网的一部分，也可以根据需要单独布设。矿区测量控制网也称近
井网。
61
➢ 1.1.1工程测量控制网的布设要求
2）矿区测量控制网的布设要求
（1）一个矿区应采用统一的坐标和高程系统。应尽可能采用
国家3°带高斯平面直角坐标系统。矿区面积小于50k㎡且无发展可
能时，可采用独立坐标系统。
（2）矿区高程应尽可能采用1985国家高程基准。当无此条
件时，方可采用假定高程系统。
62
312025/2/3
➢ 1.1.1工程测量控制网的布设要求
【2022年】矿区测量控制网应采用（）。
A.国家3°带高斯平面直角坐标系统
B.任意中央子午线的矿区坐标系统
C.独立坐标系统
D.建筑坐标系统
【答案】A
63
➢ 1.1.1工程测量控制网的布设要求
（3）矿区首级平面控制网必须考虑矿区远景发展的需要，一
般在国家一、二等平面控制网基础上布设，其等级依矿区井田大
小及贯通距离和精度要求确定。
矿区地面高程首级控制网的布设范围和等级选择，应由矿区
长度确定，且宜布设成环形网，加密时宜布设成附合路线和结点
网，只有在山区和丘陵地带，才允许布设成水准支线。
三角网 边角网 导线网
64
322025/2/3
➢ 1.1.1工程测量控制网的布设要求

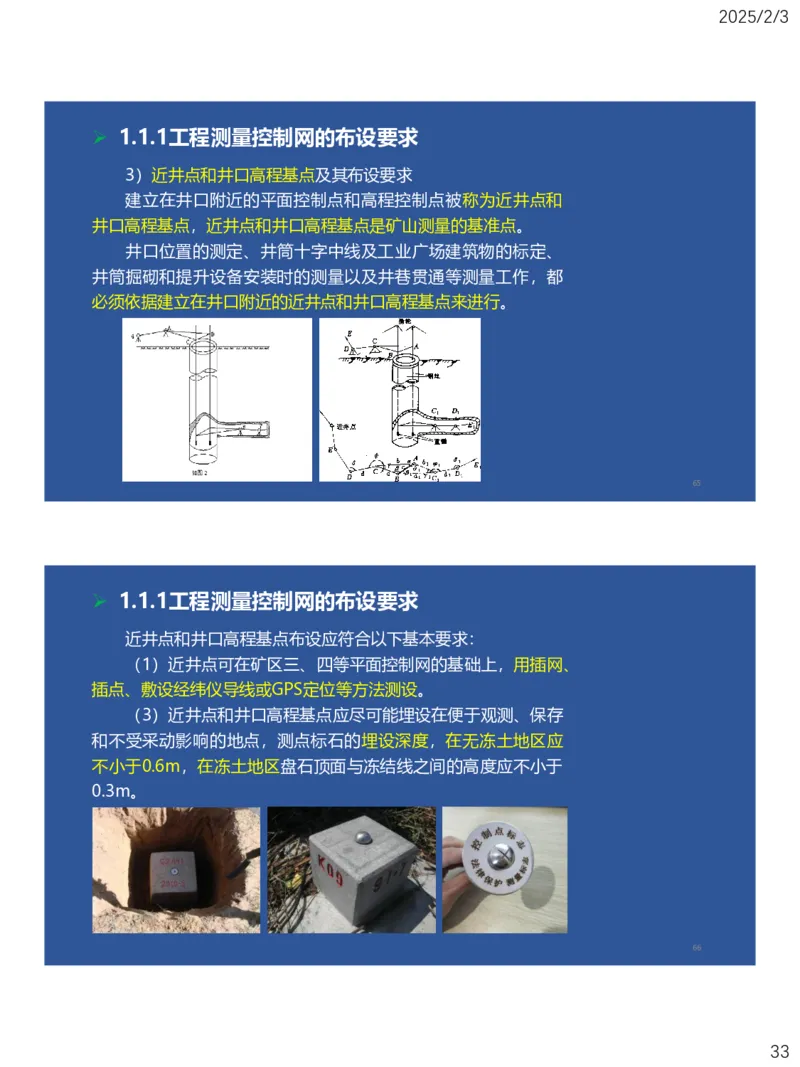

3）近井点和井口高程基点及其布设要求
建立在井口附近的平面控制点和高程控制点被称为近井点和
井口高程基点，近井点和井口高程基点是矿山测量的基准点。
井口位置的测定、井筒十字中线及工业广场建筑物的标定、
井筒掘砌和提升设备安装时的测量以及井巷贯通等测量工作，都
必须依据建立在井口附近的近井点和井口高程基点来进行。
65
➢ 1.1.1工程测量控制网的布设要求
近井点和井口高程基点布设应符合以下基本要求：
（1）近井点可在矿区三、四等平面控制网的基础上，用插网、
插点、敷设经纬仪导线或GPS定位等方法测设。
（3）近井点和井口高程基点应尽可能埋设在便于观测、保存
和不受采动影响的地点，测点标石的埋设深度，在无冻土地区应
不小于0.6m，在冻土地区盘石顶面与冻结线之间的高度应不小于
0.3m。
66
332025/2/3
➢ 1.1.1工程测量控制网的布设要求
2000国家大地坐标系
1985国家高程基准
通常采用二级布置
控制网：
导线网、三角网、测边网
地面平面控制网
边角网、GPS网及其他形式
高程控制网:水准网或三角高程网。
国家3°带高斯平面直角坐标系统
近井网的布设要求
在无冻土地区≥0.6m
测点标石的埋设深度
冻土地区≥0.3m
67
End
Thanks!
68
342025/2/3
➢ 2025年一级注册建造师
矿业工程
新教材
基础精讲
讲师：大海
69
第1章
工程测量与地质
1.1矿业工程测量
1.2矿业工程地质和水文地质
70
352025/2/3

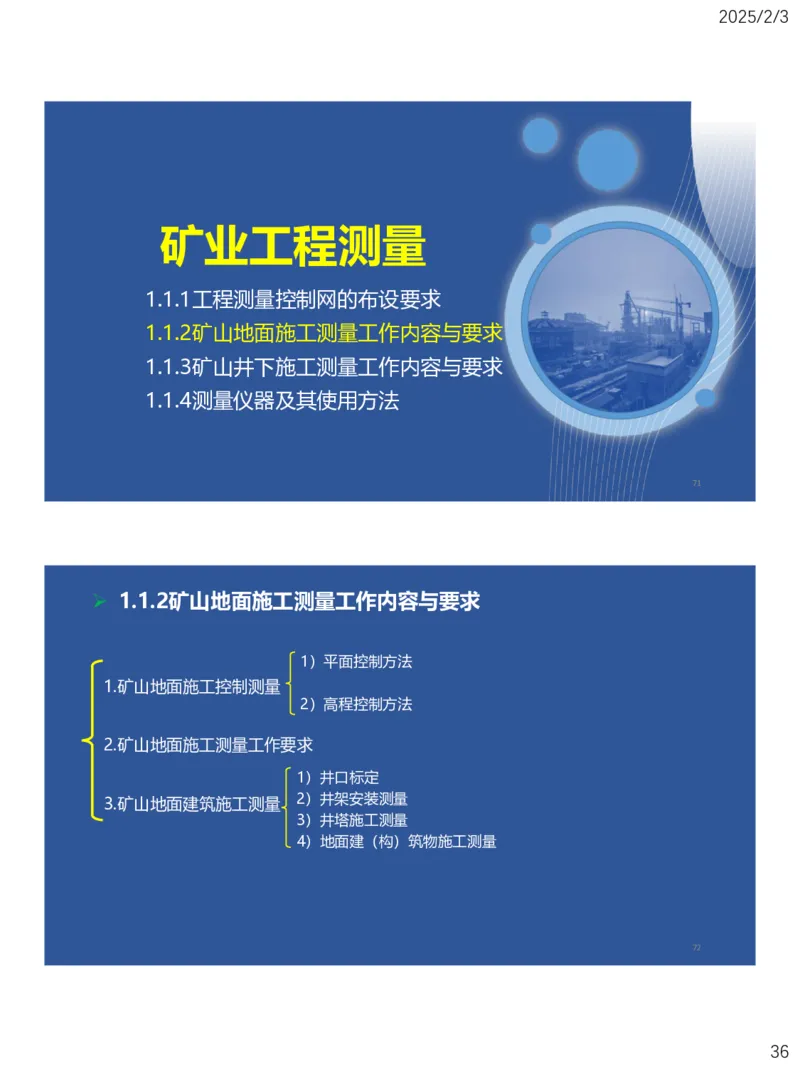

矿业工程测量
1.1.1工程测量控制网的布设要求
1.1.2矿山地面施工测量工作内容与要求
1.1.3矿山井下施工测量工作内容与要求
1.1.4测量仪器及其使用方法
71
➢ 1.1.2矿山地面施工测量工作内容与要求
1）平面控制方法
1.矿山地面施工控制测量
2）高程控制方法
2.矿山地面施工测量工作要求
1）井口标定
3.矿山地面建筑施工测量 2）井架安装测量
3）井塔施工测量
4）地面建（构）筑物施工测量
72
362025/2/3
➢ 1.1.2矿山地面施工测量工作内容与要求
1.矿山地面施工控制测量
1）平面控制方法
（1）平面控制网的形式和选择
对于地形起伏较大的山区或丘陵地区，常用三角测量、边角
测量或GPS方法建立控制网；
对于地形平坦而通视比较困难的地区，则可采用导线网或
GPS网；
对于地面平坦而简单的小型建筑场地，常布置一条或几条建
筑基线，组成简单的图形并作为施工放样的依据；
而对于地势平坦，建筑物众多且分布比较规则和密集的工业
场地，一般采用建筑方格网。
73
➢ 1.1.2矿山地面施工测量工作内容与要求
（2）平面控制网的布设和控制
采用三角网作为施工控制网时，常布设成两级，一级为基本
网，即厂区控制网，以控制整个场地为主；另一级是厂房控制网，
它直接控制建筑物的轴线及细部位置。当场区面积较小时，可采
用二级小三角网一次布设。
74
372025/2/3
➢ 1.1.2矿山地面施工测量工作内容与要求
采用导线网作为施工控制网时，也常布设成两级，一级为基
本网，即厂区控制网，多布设成环形，可按城市测量规范的一级
或二级导线测量的技术要求建立；另一级为测设导线网，即厂房
控制网，用以测设局部建筑物，可按城市二级导线的技术要求建
立。厂房控制网的建立方法包括基线法、主轴线法等。
75
➢ 1.1.2矿山地面施工测量工作内容与要求
2）高程控制方法
（1）高程控制网的布设要求和高程控制
当场地面积较大时，高程控制网可分别按首级网和加密网两
级布设，相应的水准点称为基本水准点和施工水准点；为了测设
的方便，在每栋较大建（构）筑物附近还要测设±0.000m的水准
点。
76
382025/2/3
➢ 1.1.2矿山地面施工测量工作内容与要求
（2）基本水准点
基本水准点是用来检核其他水准点高程是否有变动的首级控
制点，其位置应设在不受施工影响、无振动、便于施测和能永久
保存的地方，并埋设永久性标志。在一般建筑场地上，通常埋设
三个基本水准点，将其布设成闭合水准路线。
（3）施工水准点
施工水准点用来直接测定建（构）筑物的高程。
77
➢ 1.1.2矿山地面施工测量工作内容与要求
2.矿山地面施工测量工作要求
（1）矿业工程施工测量是一个区域性的工作，为满足施工测
量工作的整体一致性，并能克服因误差的传播和累积而对测量成
果造成的影响，施工测量工作应严格按照“先整体后局部”“先
控制后碎部”“从高级到低级”的原则，做到步步有检核。
（3）对测量成果要逐项检核，测量精度必须达到或略高于规
范的要求。
78
392025/2/3
➢ 1.1.2矿山地面施工测量工作内容与要求
3.矿山地面建筑施工测量
1）井口标定
井筒中心和井筒十字中线，应根据井筒中心的设计平面坐标
和高程、井筒十字中线的坐标方位角，用井口附近的测量控制点
标定。标定井筒实际中心坐标和十字中线的坐标方位角应按地面
一级导线的精度要求实地测定。
79
➢ 1.1.2矿山地面施工测量工作内容与要求
2）井架安装测量
临时凿井井架或永久金属井架基础施工时，以井架中心和井
筒十字中线为依据，用全站仪标定井架基础中心，同时标定基础
支座十字线。
标定工作独立进行两次，两次标定之差不应大于5mm，取其
中值作为标定结果。
80
402025/2/3
➢ 1.1.2矿山地面施工测量工作内容与要求

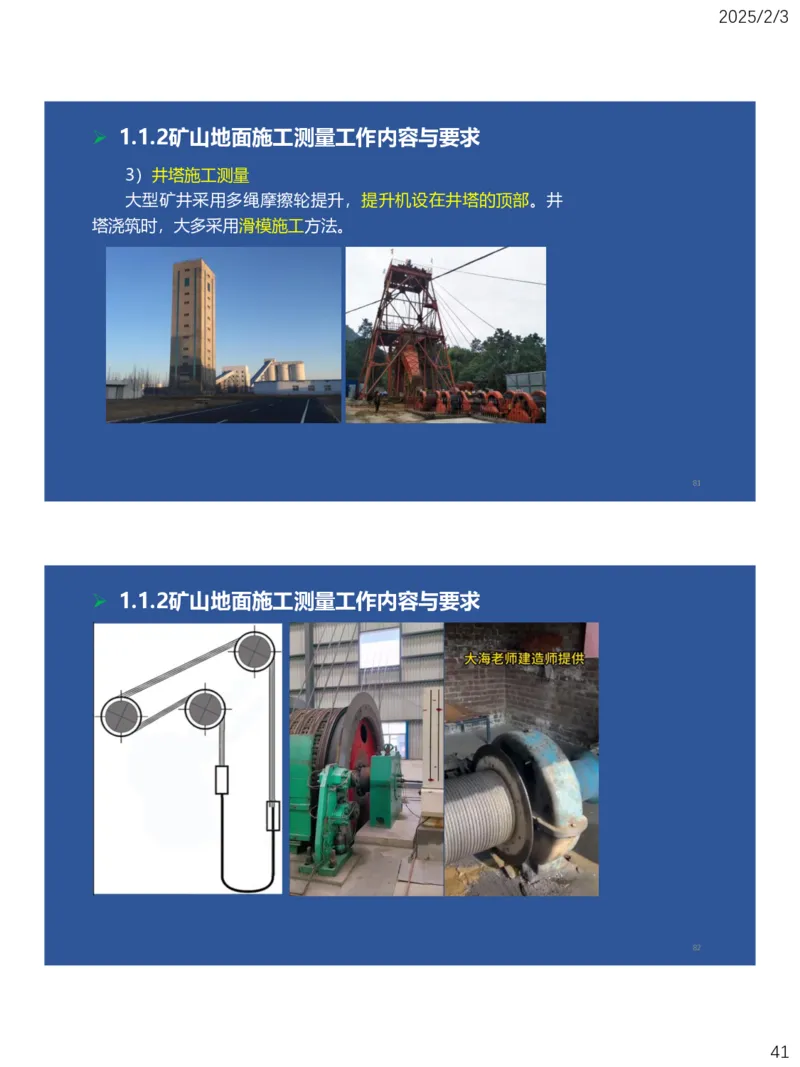

3）井塔施工测量
大型矿井采用多绳摩擦轮提升，提升机设在井塔的顶部。井
塔浇筑时，大多采用滑模施工方法。
81
➢ 1.1.2矿山地面施工测量工作内容与要求
82
412025/2/3
➢ 1.1.2矿山地面施工测量工作内容与要求
平面控制网的形式和选择
平面控制方法 三角网控制：两级（一级为基本网/另一级是厂房控制网）
导线网控制：两级（一级为基本网/另一级是厂房控制网）
施工控制测量
高程控制方法
先整体后局部
施工测量工作要求
先控制后碎部
从高级到低级”
井口标定 井口附近的测量控制点标定
一级导线的精度
建筑施工测量
井架安装测量：独立进行两次误差≤5mm
井塔施工测量
83
End
Thanks!
84
422025/2/3
➢ 2025年一级注册建造师
矿业工程
新教材
基础精讲
讲师：大海
85
第1章
工程测量与地质
1.1矿业工程测量
1.2矿业工程地质和水文地质
86
432025/2/3
矿业工程测量
1.1.1工程测量控制网的布设要求
1.1.2矿山地面施工测量工作内容与要求
1.1.3矿山井下施工测量工作内容与要求
1.1.4测量仪器及其使用方法
87

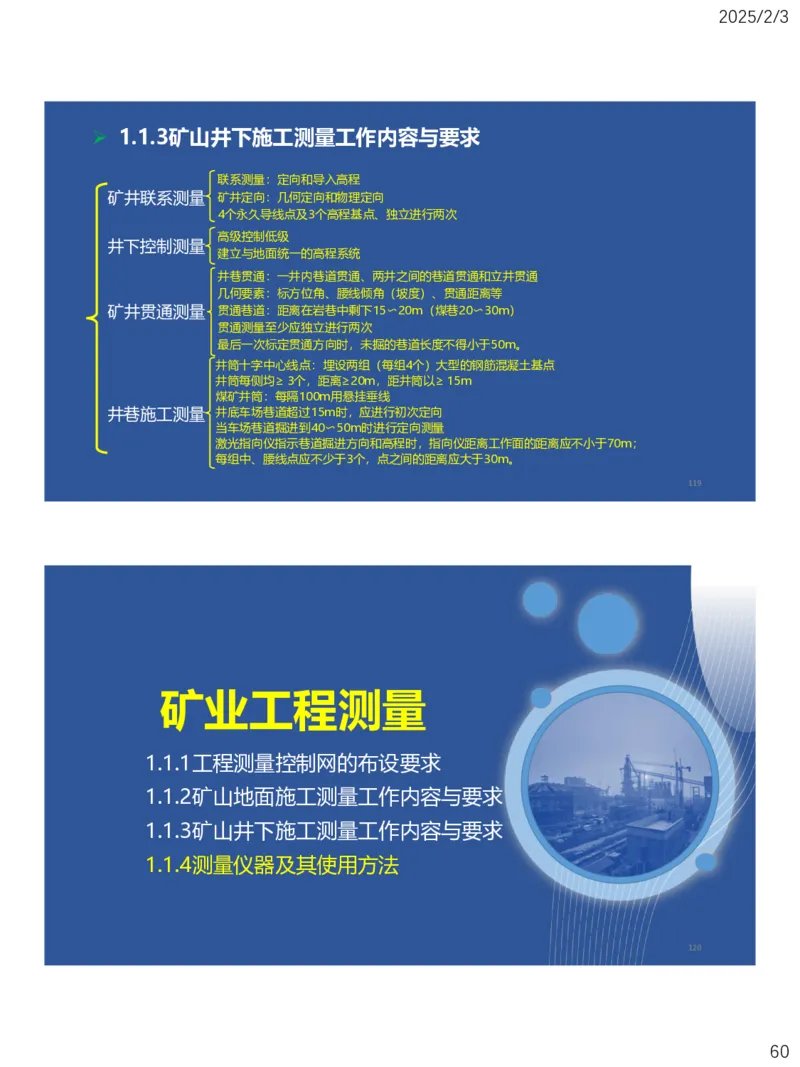

➢ 1.1.3矿山井下施工测量工作内容与要求
1）联系测量方法
1.矿井联系测量
2）联系测量工作的基本要求
1）井下平面控制测量
2.井下控制测量
2）井下高程控制测量
1）贯通测量及其几何要素
3.矿井贯通测量
2）贯通测量的技术工作内容和要求
1）井筒和井口相关测量与标定
4.井巷施工测量 2）立井施工测量要求
3）巷道掘砌施工测量
88
442025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
1.矿井联系测量
联系测量：将矿区地面平面坐标系统和高程系统传递到井下的测量。
定向：将地面平面坐标系统传递到井下的测量称平面联系测量。
导入高程：将地面高程系统传递到井下的测量称高程联系测量。
矿井联系测量的目的是使地面和井下测量控制网采用同一坐标系统。
89
➢ 1.1.3矿山井下施工测量工作内容与要求
【2014年】矿井定向就是（）
A.确定井下巷道的方向
B.将矿区地面平面坐标系统传递到井下
C.进行两个立井的贯通测量，
D.采用水准测量导入平面坐标系统，
【答案】B
90
452025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
1）联系测量的方法
矿井定向可分为两大类：一类是从几何原理出发的几何定向；
另一类则是以物理特性；
几何定向有通过平硐或斜井的几何定向、通过一个立井的几
何定向（一井定向）或通过两个立井的几何定向（两井定向）；
物理定向是指采用精密磁性仪器、投向仪定向、或（尽量）
陀螺经纬仪（陀螺全站仪）等利用其物理特性的定向。
91
➢ 1.1.3矿山井下施工测量工作内容与要求
导入高程的方法分为平硐导入高程、斜井导入高程和立井导
入高程。
92
462025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
2）联系测量工作的基本要求
（2）在进行联系测量前，必须在井口附近建立近井点、高程
基点和连测导线点，同时在井底车场稳固的岩石中或碹体上埋设
不少于4个永久导线点和3个高程基点（也可用永久导线点作为高
程基点）。口诀：高三到死
（4）联系测量应至少独立进行两次，在误差不超过限差时，
采用加权平均值或算术平均值作为测量成果。
93
➢ 1.1.3矿山井下施工测量工作内容与要求
（6）立井可采用长钢尺（丝）导入高程和光电测距仪导入高
程。两次独立导入高程的误差不得超过井深的1/8000。
（7）平硐导入高程，可以用一般的井下几何水准测量来完成。
斜井导入高程，可以用一般三角高程测量来完成。
94
472025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
【2019年】关于矿井联系测量的说法，错误的是（）。
A.联系测量就是使地面与井下测量控制网采用同一坐标系统
B.平硐导入高程，可以用一般的井下几何水准测量来完成
C.井口附近建立近井点，井底车场的岩石埋设不超过3个永久
导线点
D.联系测量应至少独立进行两次
【答案】C
95
➢ 1.1.3矿山井下施工测量工作内容与要求
【2018】关于井田范围内进行联系测量的做法，正确的是
（）。
A.联系测量工作前必须先设置好近井点、高程基点等测点
B.矿井定向应采用几何定向方法
C.联系测量应在误差不超限的条件下一次性独立完成
D.斜井导入高程宜通过水准测量来完成
【答案】A
96
482025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
【2017年】矿井联系测量必须（）。
A.独立进行两次且其互差不超限
B.顺序进行两次且须先完成高程导入
C.连续进行两次且不得超过时限
D.重复进行两次且数据不得重复
【答案】A
97
➢ 1.1.3矿山井下施工测量工作内容与要求
【2015年】关于矿井联系测量的做法，正确的是（）。
A.矿井联系测量成果应取任意两次以上的平均值
B.矿井联系测量前，必须先设立好近井点
C.斜井的联系测量工作要用水准测量方法来完成
D.矿井联系测量一般只通过主井完成
【答案】B
98
492025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
2.井下控制测量 1）井下平面控制测量
井下平面控制测量主要采用导线测量的形式，且测量过程是随
巷道的推进而进行。井下平面导线控制测量的特点和要求主要有：
（1）根据“高级控制低级”的原则，井下平面控制分为基本
控制和采区（煤矿）控制两类，这两类控制都应敷设成闭（附）合
导线或复测支导线。
99
➢ 1.1.3矿山井下施工测量工作内容与要求
（2）基本控制导线分为两级，测角精度分别为±7"和±15"。
（3）采区控制导线的测角精度分为±15"和±30"两级，沿采
区上山或下山、中间巷道或片盘运输巷道以及其他次要巷道敷设。
100
502025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
2）井下高程控制测量
井下高程控制测量是用以建立与地面统一的高程系统。
在主要水平巷道中应用水准测量方法确定，在其他巷道中，
采用水准测量或三角高程测量方法确定。
水准测量应使用精度不低于DS3级的水准仪和普通水准尺进
行。 注：“3”表示每公里往、返测量高差平均值的中误差不超过±3mm。
101
➢ 1.1.3矿山井下施工测量工作内容与要求
3.矿井贯通测量
1）贯通测量及其几何要素
矿山井下两个或多个相向或同向掘进工作面掘进同一井巷，
使其贯通，称为井巷贯通。为了使两个或多个工作面按照设计要
求在预定地点正确贯通而进行的测量工作，称为贯通测量。
井巷贯通一般分为一井内巷道贯通（一井贯通）、两井之间
的巷道贯通（两井贯通）和立井贯通三种类型。
一井贯通测量指由井下一条起算边开始，敷设井下导线到达
贯通巷道两端的贯通测量。
102
512025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
【2024】巷道贯通测量的目的（）。
A.确定贯通的误差
B.标定巷道的中腰线
C.预定位置贯通
D.使贯通测量数据统一
【答案】C
103
➢ 1.1.3矿山井下施工测量工作内容与要求
两井贯通测量，是指在巷道贯通前不能由井下的一条起算边
向贯通巷道的两端敷设井下导线的贯通测量。
立井贯通测量常见的有两种情况，一是从地面及井下相向开
凿的立井贯通测量，二是立井向深部延深的贯通测量。
井巷贯通测量的几何要素包括井巷中心线坐标方位角、腰线
倾角（坡度）、贯通距离。口诀：距离作妖
104
522025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
在矿山井巷工程施工过程中，贯通巷道结合处的偏差可能发
生在空间的三个方向上，即沿巷道中心线的长度偏差、垂直于巷
道中心线的左右偏差（水平面内）和上下的偏差（竖直面内），
分别称之为纵向贯通误差、横向贯通误差和高程贯通误差。
纵向贯通误差只对贯通距离有影响，对巷道质量没有影响。
横向和高程贯通误差对巷道的质量有直接影响，故称之为贯通重
要方向的偏差。
主要巷道的横向贯通误差应小于300mm，高程贯通误差应小
于200m；对于立井贯通来说，影响贯通质量的是平面位置的偏差，
其平面误差应小于20mm。
105
➢ 1.1.3矿山井下施工测量工作内容与要求
【2022年】关于井巷贯通测量工作的说法，正确的是（）。
A.立井井筒向深部延深的贯通测量属于立井贯通测量
B.贯通测量是井筒到底后转入巷道施工的测量
C.贯通测量主要通过敷设导线来定位巷道中心线
D.贯通测量的几何要素是近井点高程
【答案】A
106
532025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
【2016年】井巷贯通测量的几何要素不包括（）。
A.中心线坐标方位角
B.腰线倾角
C.贯通偏差
D.贯通距离
【答案】C
107
➢ 1.1.3矿山井下施工测量工作内容与要求
2）贯通测量的技术工作内容和要求
（4）贯通巷道的两工作面间距离在岩巷中剩下15~20m（煤
巷20~30m）时（快速掘进应于贯通前2d），测量负责人应书面
报告技术负责人，并通知安全检查和施工区、队等有关部门。
（5）贯通测量至少应独立进行两次，取其平均值作为最终值。
最后一次标定贯通方向时，两个相向工作面间的距离不得小
于50m。
108
542025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求

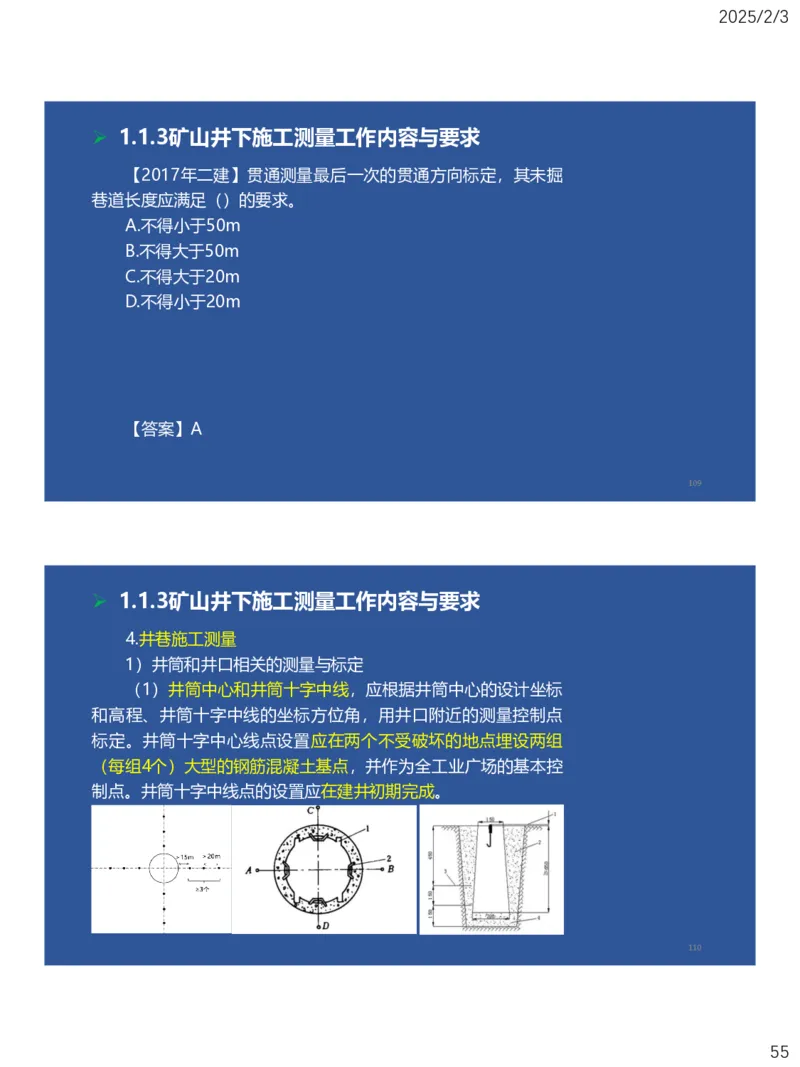

【2017年二建】贯通测量最后一次的贯通方向标定，其未掘
巷道长度应满足（）的要求。
A.不得小于50m
B.不得大于50m
C.不得大于20m
D.不得小于20m
【答案】A
109
➢ 1.1.3矿山井下施工测量工作内容与要求
4.井巷施工测量
1）井筒和井口相关的测量与标定
（1）井筒中心和井筒十字中线，应根据井筒中心的设计坐标
和高程、井筒十字中线的坐标方位角，用井口附近的测量控制点
标定。井筒十字中心线点设置应在两个不受破坏的地点埋设两组
（每组4个）大型的钢筋混凝土基点，并作为全工业广场的基本控
制点。井筒十字中线点的设置应在建井初期完成。
110
552025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
（2）对于有提升设备的立井井筒的十字中线点的设置，除条
件不允许外，井筒每侧均不得少于3个，点间距离一般应不小于
20m，离井口边缘最近的十字中线点距井筒以不小于15m为宜
（用沉井、冻结法施工时应不小于30m）。
111
➢ 1.1.3矿山井下施工测量工作内容与要求
2）立井施工测量要求
（1）圆形井筒施工，应以悬挂在井
筒中心的垂线作为掘砌的依据。
为检查井壁竖直程度以及为控制预留
梁窝位置时，还需悬挂边垂线。悬挂垂线
点固定后，应在井筒掘砌过程中定期进行
检查，每段砌壁施工前亦应检查一次。
悬挂垂线点的位置偏差超过5mm时，
应立即更正。井筒砌壁时，至少每隔15m
要用中心垂线检查一次边垂线或井壁的竖
直程度。
112
562025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
（2）井筒掘砌采用激光
指向时，应定期对激光指向
仪进行校核，掘进允许偏差
值为+15mm，砌壁允许偏
差为+5mm。
113
➢ 1.1.3矿山井下施工测量工作内容与要求
（3）井筒掘进到井底车场、装载硐室或其他连接硐室水平
时，应重新测量井深，并做好各连接硐室的测量定位、定向工
作；马头门和装载硐室上方至少设立两个高程点，以控制井巷、
硐室的高程。
可通过边垂线或井筒内设立的高程点等方法确定每层梁窝
的竖直位置。
114
572025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
（4）按井筒内两垂线方向掘进的井底车场巷道超过15m时，
应进行初次定向，并以此标定车场巷道的中线。当车场巷道掘进
到40~50m时，应按联系测量的规定进行定向测量。
（5）采用冻结法施工时，应在地表标定冻结孔、温度检查孔、
水文检查孔及声波或超声波检查孔的位置。
在冻结孔钻进过程中，每钻进10~50m通常要采用陀螺测斜
仪对冻结孔进行一次偏斜测量。
115
➢ 1.1.3矿山井下施工测量工作内容与要求
【2016年】当副井井筒到底开掘巷道的长度超过（）时应进
行初次定向。
A.10m
B.15m
C.20m
D.25m
【答案】B
116
582025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
3）巷道掘砌施工测量
（1）巷道施工均应标设中线和腰线，最前面
的一个中、腰线点至掘进工作面的距离，一般应
不超过30～40m。同一矿井的腰线距离巷道底板
（轨面）的高度宜设为定值。
（3）采用激光指向仪指示巷道掘进方向和高
程时，指向仪距离工作面的距离应不小于70m；
每组中、腰线点应不少于3个，点之间的距离应大
于30m。
（4）巷道每掘进100m，应对中线和腰线进
行一次校核。
117
➢ 1.1.3矿山井下施工测量工作内容与要求
【2023年】采用激光指向仪指示巷道方向和高程时，指向仪
布置距离工作面的最大距离是（）。
A.30m
B.50m
C.70m
D.100m
【答案】C
118
592025/2/3
➢ 1.1.3矿山井下施工测量工作内容与要求
联系测量：定向和导入高程
矿井联系测量 矿井定向：几何定向和物理定向
4个永久导线点及3个高程基点、独立进行两次
高级控制低级
井下控制测量
建立与地面统一的高程系统
井巷贯通：一井内巷道贯通、两井之间的巷道贯通和立井贯通
几何要素：标方位角、腰线倾角（坡度）、贯通距离等
矿井贯通测量 贯通巷道：距离在岩巷中剩下15〜20m（煤巷20〜30m）
贯通测量至少应独立进行两次
最后一次标定贯通方向时，未掘的巷道长度不得小于50m。
井筒十字中心线点：埋设两组（每组4个）大型的钢筋混凝土基点
井筒每侧均≥ 3个，距离≥20m，距井筒以≥ 15m
煤矿井筒：每隔100m用悬挂垂线
井巷施工测量 井底车场巷道超过15m时，应进行初次定向
当车场巷道掘进到40〜50m时进行定向测量
激光指向仪指示巷道掘进方向和高程时，指向仪距离工作面的距离应不小于70m；
每组中、腰线点应不少于3个，点之间的距离应大于30m。
119
矿业工程测量
1.1.1工程测量控制网的布设要求
1.1.2矿山地面施工测量工作内容与要求
1.1.3矿山井下施工测量工作内容与要求
1.1.4测量仪器及其使用方法
120
602025/2/3
➢ 1.1.4测量仪器及其使用方法
1.常用测量仪器
2.全球卫星导航系统及卫星定位测量
3.矿山地质测量信息系统
121
➢ 1.1.4测量仪器及其使用方法
目前常用的测量仪器主要有经纬仪、水准仪、全站仪、陀螺
经纬仪、陀螺全站仪、光电测距仪、激光扫平仪、激光垂线仪等。
水准仪
后 前
视 视
未
已 知
知
经纬仪 激光扫平仪
铅直仪
全站仪 陀螺仪 光电测距仪
122
612025/2/3
➢ 1.1.4测量仪器及其使用方法
1.常用测量仪器
（1）经纬仪是用来测量水平角和垂直角的仪器，有光学经纬
仪和电子经纬仪。
（2）水准仪是测量两点之间高差的常用仪器，有光学水准仪
和电子水准仪。
（3）测量两点之间距离常用仪器是钢尺、光电测距仪、全站
仪。
（4）全站仪是集水平角、垂直角、距离（斜距、平距）、高
差测量功能于一体的测绘仪器系统。
123
➢ 1.1.4测量仪器及其使用方法
（5）激光扫平仪是指利用激光束绕轴旋转扫出平面的仪器，
它是在传统的光学扫描仪的基础上发展起来的一种激光扫描仪器。
（6）激光垂线仪是将激光束置于铅垂方向以进行竖向准直的
仪器，广泛运用于高层建筑、烟囱、电梯等施工过程中的垂直定
位及倾斜观测。
124
622025/2/3
➢ 1.1.4测量仪器及其使用方法
（7）陀螺经纬仪的主要作用是将地面坐标方位角传递到矿山
井下巷道或隧道内，使矿山井下或隧道与地面采用统一的坐标系
统。
（8）陀螺全站仪（全自动陀螺仪）是一种将陀螺仪和全站仪
集成于一体的，能全天候、全天时、快速高效独立地测定真北方
位的精密测量仪器，主要用于大型隧道（洞）贯通测量、地铁定
向测量、矿山贯通测量、建立方位基准及导航设备标校等领域。
全站仪 陀螺仪
125
➢ 1.1.4测量仪器及其使用方法
经纬仪是用来测量水平角和垂直角的仪器
水准仪是测量两点之间高差的常用仪器
测量两点之间距离常用仪器是钢尺、光电测距仪、全站仪。
全站仪是一种集光、机、电为一体的高技术测量仪器
激光扫平仪是指利用激光束绕轴旋转扫出平面的仪器
激光垂线仪是将激光束置于铅垂方向以进行竖向准直的仪器
陀螺经纬仪是将陀螺仪和经纬仪组合在一起，用以测定地理方位角的仪器
陀螺全站仪（全自动陀螺仪）是一种将陀螺仪和全站仪集成于一体的
126
632025/2/3
End
Thanks!
127
➢ 2025年一级注册建造师
矿业工程
新教材
基础精讲
讲师：大海
128
642025/2/3
第1章
工程测量与地质
1.1矿业工程测量
1.2矿业工程地质和水文地质
129
矿业工程测量
1.2.1矿山地质条件分析与应用
1.2.2围岩的工程分类
1.2.3地质构造及其对矿山工程的影响
1.2.4矿山工程水文地质条件分析与应用
130
652025/2/3

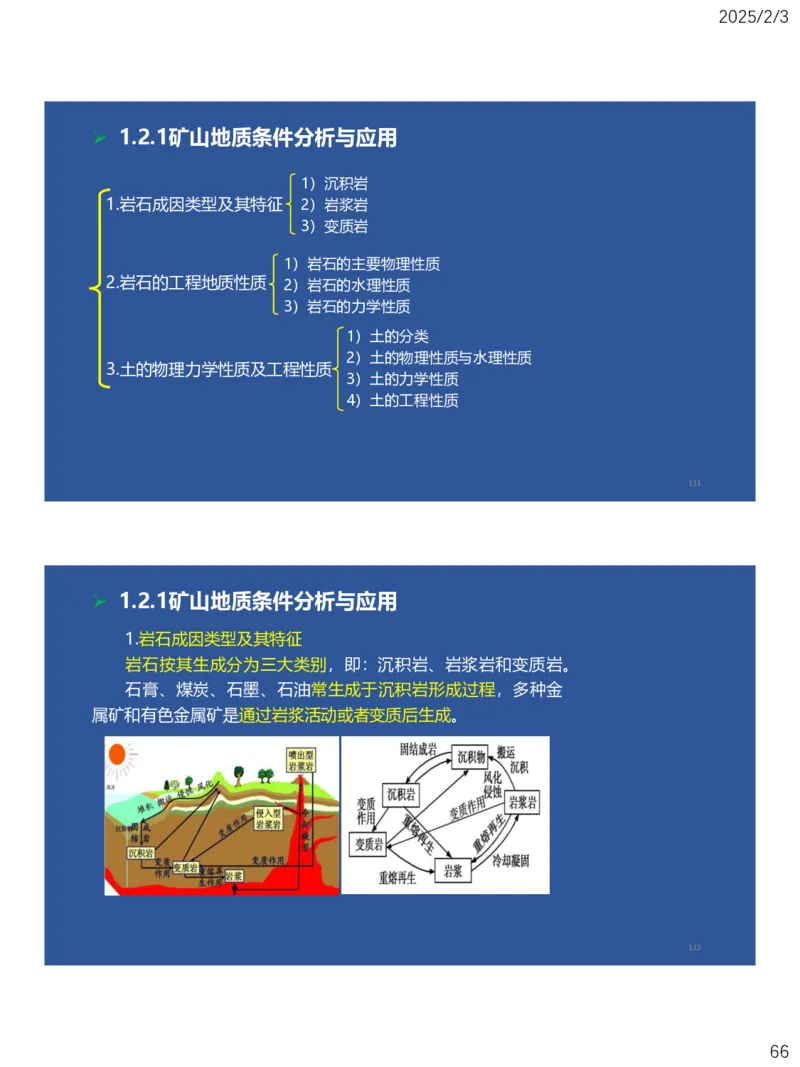

➢ 1.2.1矿山地质条件分析与应用
1）沉积岩
1.岩石成因类型及其特征 2）岩浆岩
3）变质岩
1）岩石的主要物理性质
2.岩石的工程地质性质 2）岩石的水理性质
3）岩石的力学性质
1）土的分类
2）土的物理性质与水理性质
3.土的物理力学性质及工程性质
3）土的力学性质
4）土的工程性质
131
➢ 1.2.1矿山地质条件分析与应用
1.岩石成因类型及其特征
岩石按其生成分为三大类别，即：沉积岩、岩浆岩和变质岩。
石膏、煤炭、石墨、石油常生成于沉积岩形成过程，多种金
属矿和有色金属矿是通过岩浆活动或者变质后生成。
132
662025/2/3
➢ 1.2.1矿山地质条件分析与应用

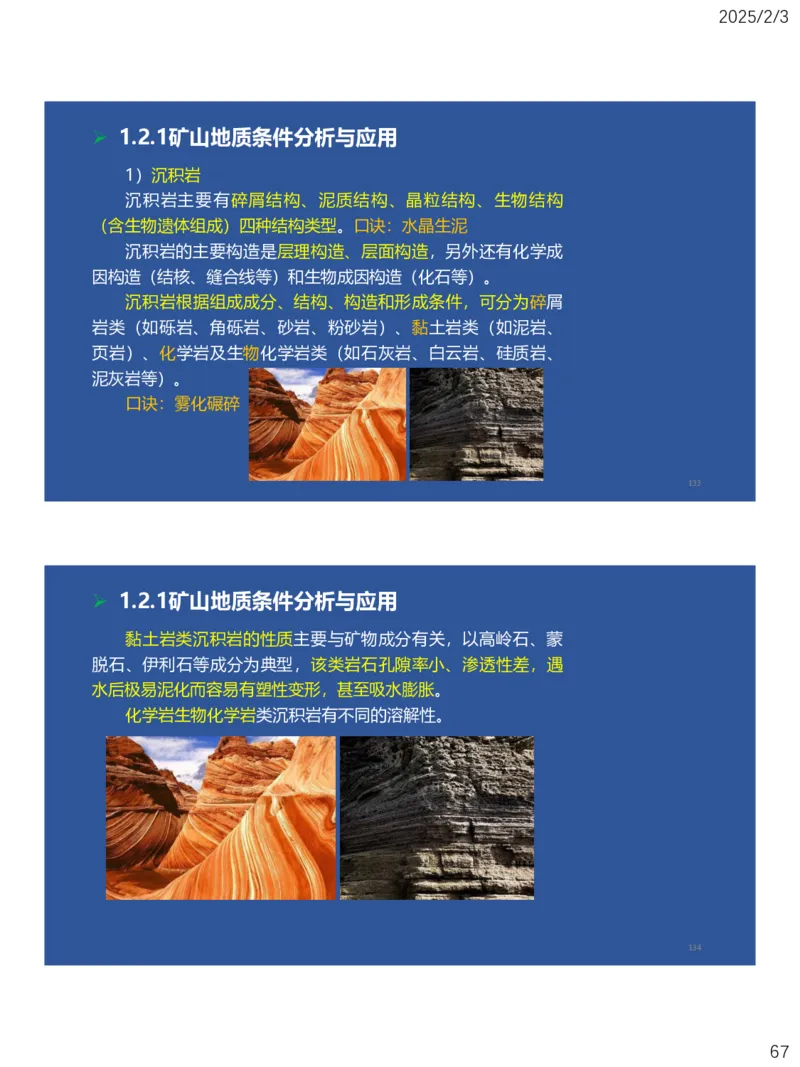

1）沉积岩
沉积岩主要有碎屑结构、泥质结构、晶粒结构、生物结构
（含生物遗体组成）四种结构类型。口诀：水晶生泥
沉积岩的主要构造是层理构造、层面构造，另外还有化学成
因构造（结核、缝合线等）和生物成因构造（化石等）。
沉积岩根据组成成分、结构、构造和形成条件，可分为碎屑
岩类（如砾岩、角砾岩、砂岩、粉砂岩）、黏土岩类（如泥岩、
页岩）、化学岩及生物化学岩类（如石灰岩、白云岩、硅质岩、
泥灰岩等）。
口诀：雾化碾碎
133
➢ 1.2.1矿山地质条件分析与应用
黏土岩类沉积岩的性质主要与矿物成分有关，以高岭石、蒙
脱石、伊利石等成分为典型，该类岩石孔隙率小、渗透性差，遇
水后极易泥化而容易有塑性变形，甚至吸水膨胀。
化学岩生物化学岩类沉积岩有不同的溶解性。
134
672025/2/3
➢ 1.2.1矿山地质条件分析与应用
2）岩浆岩
岩浆岩是指岩浆在向地表上升的过程中，由于热量散失逐渐
经过分异等作用冷凝而成的岩石，因其与火山作用有关，故又称
火成岩。喷出地表冷凝的称喷出岩，在地表下冷凝的称侵入岩。
岩浆岩通常具有均质且各向同性的特性（除部分喷出类岩
石），力学性能指标通常也比较高，其中以深成岩的强度和抗风
化能力最高，然后依次是浅成岩、火山喷出岩。
135
➢ 1.2.1矿山地质条件分析与应用
3）变质岩
岩浆岩、沉积岩甚至是变质岩在地壳中受到高温、高压及化
学成分加入的影响，在固体状态下发生矿物成分及结构构造变化
后所形成的新的岩石，称为变质岩。
常见的变质岩：千枚岩、片岩、片麻岩、板岩、大理岩、石
英岩。口诀：千片片大英板
136
682025/2/3
➢ 1.2.1矿山地质条件分析与应用
【2013年二建】下列岩石中，不属于变质岩的是（）。
A.石灰岩
B.石英岩
C.片麻岩
D.板岩
【答案】A
137
➢ 1.2.1矿山地质条件分析与应用
2.岩石的工程地质性质
1）岩石的主要物理性质
（1）重量：是岩石最基本的物理性质之一，一般用相对密度
和重度两个指标表示。
（2）孔隙性：孔隙率即岩石中孔隙总体积与包括孔隙在内的
岩石总体积之比。岩石随着孔隙率的增大，其透水性增大，强度
降低。
138
692025/2/3
➢ 1.2.1矿山地质条件分析与应用
2）岩石的水理性质
通常包括岩石的吸水性、透水性、软化性和抗冻性等。
（1）吸水性：一般用吸水率表示。岩石的吸水率大，岩石强
度和稳定性受水作用的影响就越显著。
（2）透水性：
（3）软化性：指岩石浸水后强度降低的性能。用软化系数作
为指标，数值上等于岩石在饱和状态下的极限抗压强度与在干燥
状态下极限抗压强度的比值。它是判定岩石耐风化、耐水浸能力
的指标之一。软化系数小于0.75的岩石，其抗水、抗风化和抗冻
性较差。
139
➢ 1.2.1矿山地质条件分析与应用
（4）抗冻性：指岩石抵抗冻融破坏的性能。抗冻性主要取决
于岩石张开型孔隙的发育程度、亲水性和可溶性矿物含量及矿物
颗粒间联结强度。
吸水率、饱和系数和软化系数等指标可以作为判定岩石抗冻
性的间接指标。
一般认为吸水率小于0.5%、饱和系数在0.6~0.8、软化系数
大于0.75的岩石，为抗冻岩石。
140
702025/2/3
➢ 1.2.1矿山地质条件分析与应用
【2018年二建】关于岩石物理力学性质的说法，正确的有
（）。
A.岩石具有孔隙性
B.岩石不具有吸水性
C.岩石可能会被水软化
D.岩石的抗冻性与其饱和系数有关
E.岩石的强度指标中抗剪强度最高
【答案】ACD
141
➢ 1.2.1矿山地质条件分析与应用
3）岩石的力学性质
（1）岩石的强度特性
岩石抵抗外力而不破坏的能力称为岩石强度，其强度可分为
抗压强度、抗拉强度和抗剪强度。
抗压强度＞抗剪强度＞抗拉强度；
岩石抗压强度是岩石最基本的力学指标；岩石的抗压强度和
抗剪强度是评价岩石稳定性的指标和进行定量分析的依据。
142
712025/2/3
➢ 1.2.1矿山地质条件分析与应用
【2016年二建】通常，同一岩石的各种强度值之间的关系是（）。
A.抗剪强度＞抗压强度＞抗拉强度
B.抗压强度＞抗拉强度＞抗剪强度
C.抗压强度＞抗剪强度＞抗拉强度
D.抗拉强度＞抗剪强度＞抗压强度
【答案】C
143
➢ 1.2.1矿山地质条件分析与应用
（2）岩石的变形特性
基本指标是岩石弹性模量和泊松比。弹性模量是轴向应力与
应变之比；泊松比是横向应变与纵向应变之比。
岩石的弹性模量越大，变形越小，岩石抵抗变形的能力越高。
泊松比越大，岩石受力作用后的横向变形越大。岩石泊松比
一般在0.2~0.4之间。
岩石压缩变形是地下岩爆等突发性灾害的基本原因。
144
722025/2/3
➢ 1.2.1矿山地质条件分析与应用

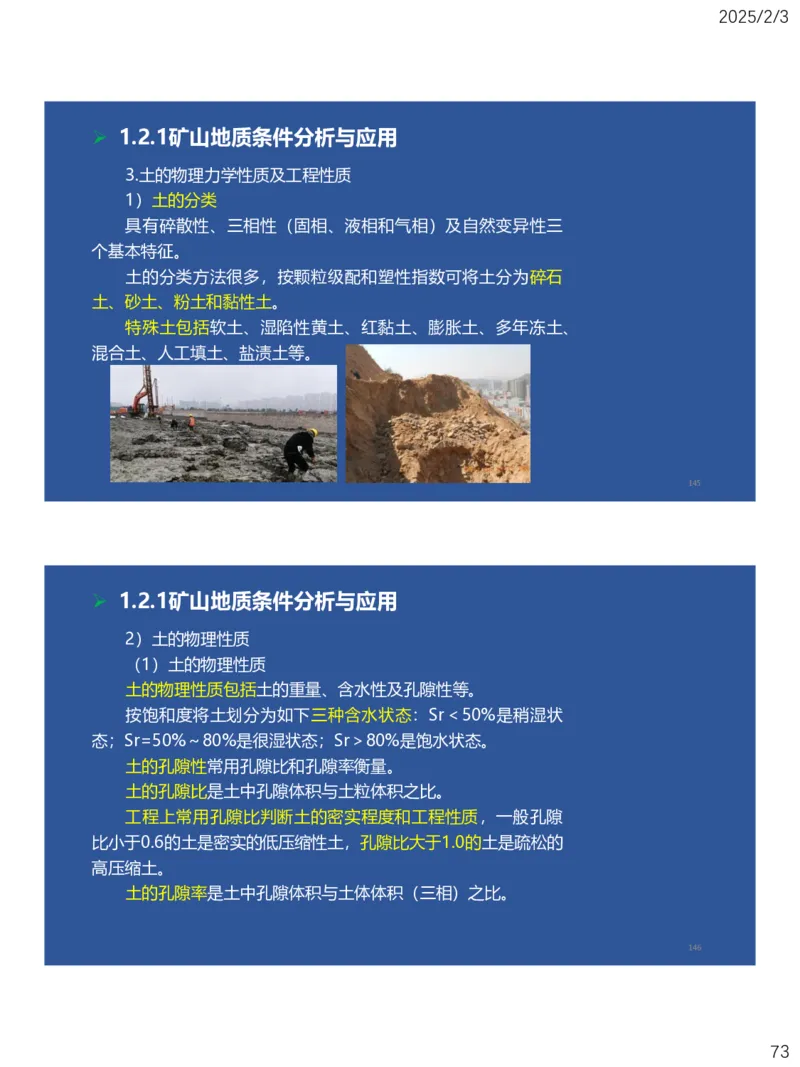

3.土的物理力学性质及工程性质
1）土的分类
具有碎散性、三相性（固相、液相和气相）及自然变异性三
个基本特征。
土的分类方法很多，按颗粒级配和塑性指数可将土分为碎石
土、砂土、粉土和黏性土。
特殊土包括软土、湿陷性黄土、红黏土、膨胀土、多年冻土、
混合土、人工填土、盐渍土等。
145
➢ 1.2.1矿山地质条件分析与应用
2）土的物理性质
（1）土的物理性质
土的物理性质包括土的重量、含水性及孔隙性等。
按饱和度将土划分为如下三种含水状态：Sr＜50%是稍湿状
态；Sr=50%～80%是很湿状态；Sr＞80%是饱水状态。
土的孔隙性常用孔隙比和孔隙率衡量。
土的孔隙比是土中孔隙体积与土粒体积之比。
工程上常用孔隙比判断土的密实程度和工程性质，一般孔隙
比小于0.6的土是密实的低压缩性土，孔隙比大于1.0的土是疏松的
高压缩土。
土的孔隙率是土中孔隙体积与土体体积（三相）之比。
146
732025/2/3

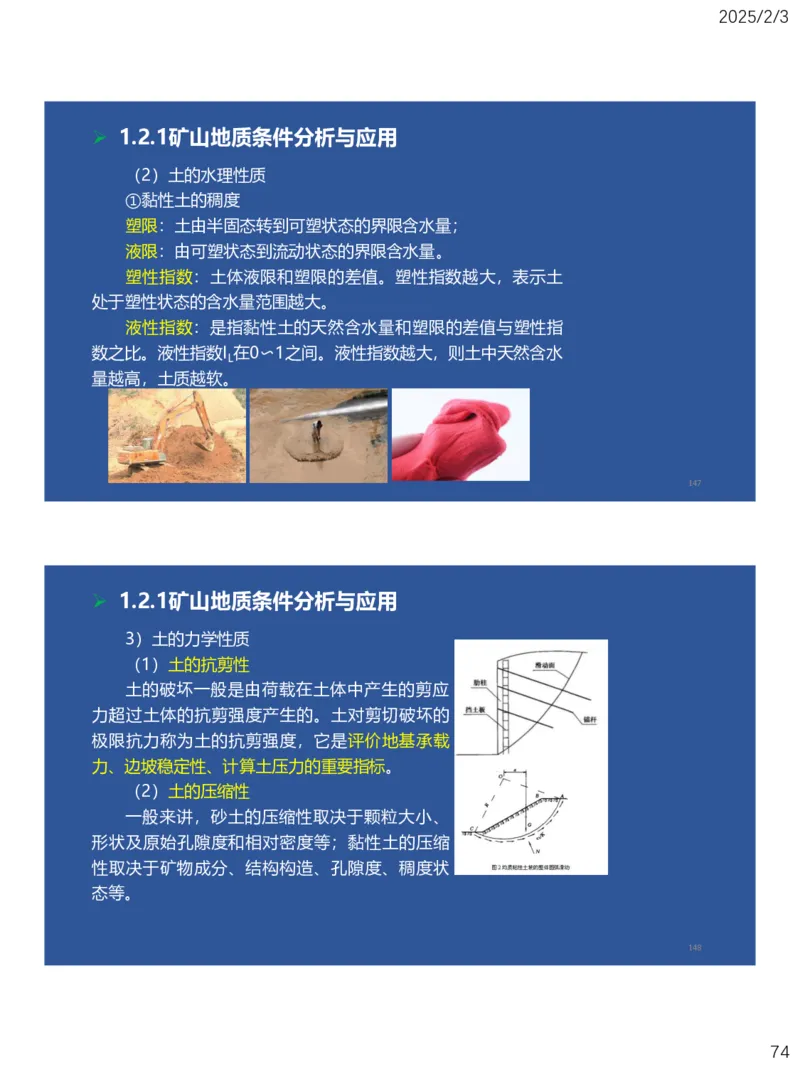

➢ 1.2.1矿山地质条件分析与应用
（2）土的水理性质
①黏性土的稠度
塑限：土由半固态转到可塑状态的界限含水量；
液限：由可塑状态到流动状态的界限含水量。
塑性指数：土体液限和塑限的差值。塑性指数越大，表示土
处于塑性状态的含水量范围越大。
液性指数：是指黏性土的天然含水量和塑限的差值与塑性指
数之比。液性指数I 在0〜1之间。液性指数越大，则土中天然含水
L
量越高，土质越软。
147
➢ 1.2.1矿山地质条件分析与应用
3）土的力学性质
（1）土的抗剪性
土的破坏一般是由荷载在土体中产生的剪应
力超过土体的抗剪强度产生的。土对剪切破坏的
极限抗力称为土的抗剪强度，它是评价地基承载
力、边坡稳定性、计算土压力的重要指标。
（2）土的压缩性
一般来讲，砂土的压缩性取决于颗粒大小、
形状及原始孔隙度和相对密度等；黏性土的压缩
性取决于矿物成分、结构构造、孔隙度、稠度状
态等。
148
742025/2/3
➢ 1.2.1矿山地质条件分析与应用

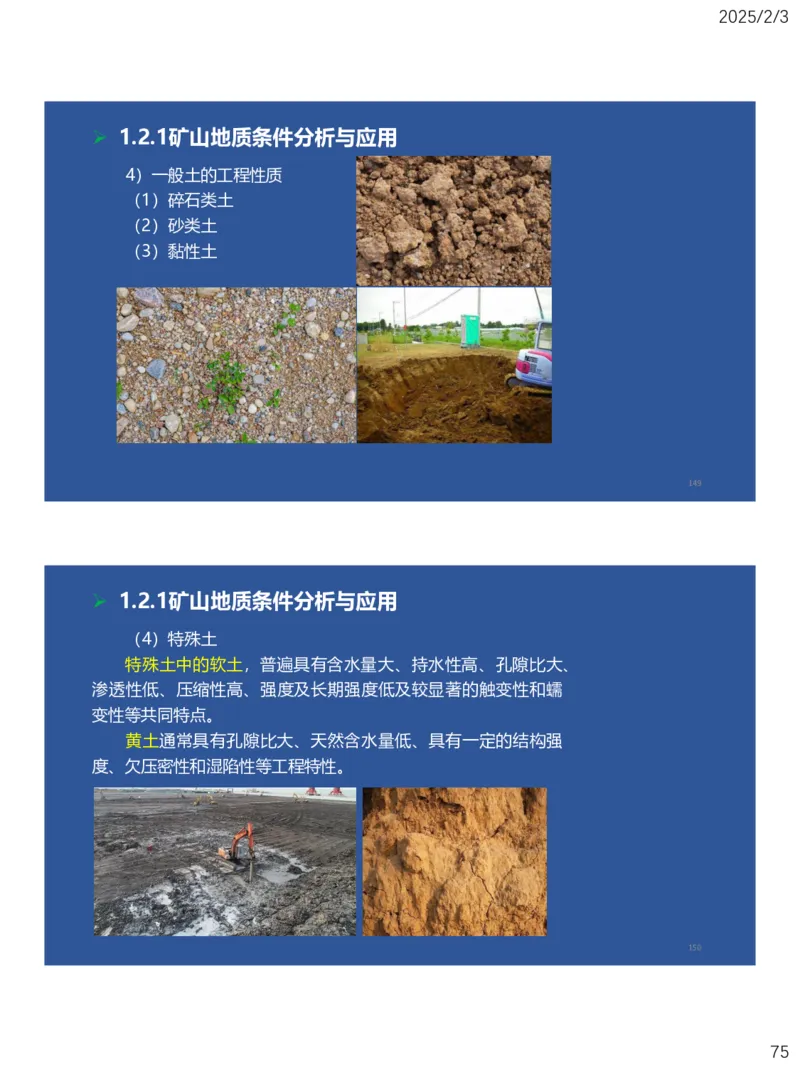

4）一般土的工程性质
（1）碎石类土
（2）砂类土
（3）黏性土
149
➢ 1.2.1矿山地质条件分析与应用
（4）特殊土
特殊土中的软土，普遍具有含水量大、持水性高、孔隙比大、
渗透性低、压缩性高、强度及长期强度低及较显著的触变性和蠕
变性等共同特点。
黄土通常具有孔隙比大、天然含水量低、具有一定的结构强
度、欠压密性和湿陷性等工程特性。
150
752025/2/3
➢ 1.2.1矿山地质条件分析与应用
膨胀土具有强烈的吸水膨胀和失水收缩的特性，土体受水浸
湿和失水干燥后，具有膨胀和收缩性，往往会造成坡地建筑场地
崩塌、滑坡、地裂等严重的不稳定情形，还会因温度的变化出现
不均匀胀缩变形。矿井采用冻结法施工通过膨胀土层时，须采取
特殊施工措施。
红黏土具有高塑性、天然含水量高、孔隙比大等特性，一般
呈现较高的强度和较低的压缩性，不具湿陷性。
151
➢ 1.2.1矿山地质条件分析与应用
岩浆岩
成因类型及其特征 沉积岩：雾化碾碎
变质岩：千片片大英板
重量：是岩石最基本的物理性质之一
孔隙性：常用孔隙率表示
工程地质性质
吸水性、透水性、软化性、抗冻性、
抗压强度＞抗剪强度＞抗拉强度
土的物理性质包括土的重量、含水性及孔隙性
土的物理力学性 塑限、液限、塑性指数、液性指数
质及工程性质 土的抗剪性、土的压缩性
特殊土的工程地质：软土、黄土与湿陷性黄土
膨胀土、红黏土
152
762025/2/3
End
Thanks!
153
➢ 2025年一级注册建造师
矿业工程
新教材
基础精讲
讲师：大海
154
772025/2/3

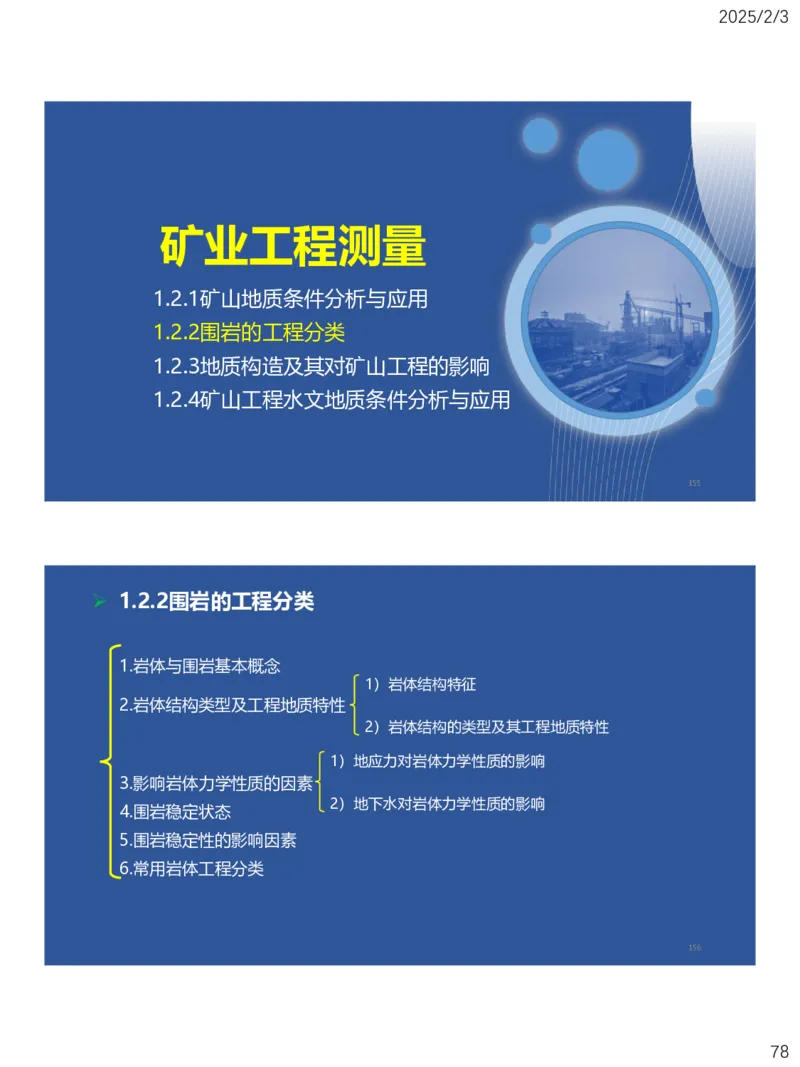

矿业工程测量
1.2.1矿山地质条件分析与应用
1.2.2围岩的工程分类
1.2.3地质构造及其对矿山工程的影响
1.2.4矿山工程水文地质条件分析与应用
155
➢ 1.2.2围岩的工程分类
1.岩体与围岩基本概念
1）岩体结构特征
2.岩体结构类型及工程地质特性
2）岩体结构的类型及其工程地质特性
1）地应力对岩体力学性质的影响
3.影响岩体力学性质的因素
2）地下水对岩体力学性质的影响
4.围岩稳定状态
5.围岩稳定性的影响因素
6.常用岩体工程分类
156
782025/2/3
➢ 1.2.2围岩的工程分类
2.岩体结构类型及工程地质特性
1）岩体结构特征
岩体结构包括结构面和结构体两个要素。
2）岩体结构的类型及其工程地质特性
岩体结构是指岩体中结构面与结构体在空间上的组合方式。
岩体结构对围岩稳定性有重要影响，岩体结构的基本类型可分为
整体块状结构、层状结构、碎裂结构及散体结构。
157
➢ 1.2.2围岩的工程分类
岩体的工程地质特性首先取决于岩体结构类型与特征，其次
是组成岩体的岩石的性质（或结构体本身的性质）。
（1）整体块状结构岩体：结构面稀疏、延续性差、结构体块
度大且常为硬质岩石，故整体强度高，变形特征接近于各向同性
的均质弹性体，变形模量、承载能力与抗滑能力均较高，抗风化
能力一般也较强。该类岩体具有良好的工程地质性质，往往是较
理想的各类工程建筑地基、边坡岩体及硐室围岩。
158
792025/2/3
➢ 1.2.2围岩的工程分类
（2）层状结构岩体：该类岩体总体变形模量和承载能力较强。
作为工程建筑地基时，其变形模量和存在能力一般均能满足要求。
但当结构面结合力不强，又有层间错动面或软弱夹层存在，则其
强度和变形特性均具有各向异性特点，一般沿层面方向的抗剪强
度明显低于垂直层面的方向的抗剪强度。
159
➢ 1.2.2围岩的工程分类
（3）碎裂结构岩体：层状碎裂结构和碎裂结构岩体变形模量、
承载力均不高，工程地质性质较差。
（4）散体结构岩体：节理、裂隙很发育，岩体十分破碎，岩
石手捏即碎，属于碎石土类。
160
802025/2/3
➢ 1.2.2围岩的工程分类
3.影响岩体力学性质的因素
影响岩体力学性质的基本因素为岩石力学
性质、结构面力学性质及岩体的赋存环境因素。
1）地应力对岩体力学性质的影响
地应力主要由自重应力和构造应力组成，
有时还存在流体应力和温差应力。
自重应力与地层深度成正比；构造应力往
往较大，其破坏作用严重，但是构造应力的分
布是局域性的。
（1）构造应力一般以水平应力为主
161
➢ 1.2.2围岩的工程分类
2）地下水对岩体力学性质的影响
地下水普遍赋存于岩体之中，地下水对岩体的影响可分为物
理作用、化学作用和力学作用。
岩溶是指地表水和地下水对可溶性岩石的长期溶蚀作用，并
伴随以机械作用而形成沟槽、裂隙、洞穴，以及由于洞顶塌落而
使地表产生陷穴等一系列现象和作用的总称。
162
812025/2/3
➢ 1.2.2围岩的工程分类
对塌陷或浅埋溶洞宜采用挖填夯实法、跨越法、充填法、垫
层法进行处理；
对深埋溶洞宜采用注浆法、桩基法、充填法进行处理；
对于井巷工程需要穿过溶洞，因埋藏较深，应加强巷道支护，
提前做好探放水工作，宜采用注浆法处理。
163
➢ 1.2.2围岩的工程分类
4.围岩稳定状态
围岩在压应力、拉应力作用下能否破坏，一般可采用如下判
据：一是围岩的抗压强度和抗拉强度是否适应围岩应力；二是围
岩的抗剪强度是否适应围岩的剪应力。
围岩稳定状态是对施工过程中围岩稳定能力的一种评价，因
此它对于岩石工程具有直接指导作用。
最能描述围岩稳定状态的参数是围岩稳定时间的长短。
164
822025/2/3
➢ 1.2.2围岩的工程分类
5.围岩稳定性的影响因素
在围岩分类中考虑对围岩稳定状态影响因素
主要有硐室（巷道）的跨度，如《岩土锚杆与喷
射混凝土支护工程技术规范》GB50086—2015
的“围岩分级”以5~10m和5m的毛硐跨度衡量。
详细的分类还考虑了围岩破碎程度，围岩应
力大小等。前者通常通过声波测量的结果来确定，
以岩体声波以及声波比值（称为岩体完整性指标）
作为参数；后者以巷道或硐室深度反映的原岩应
力与围岩强度的比值（称为岩体强度应力比）作
为比较参数。
165
➢ 1.2.2围岩的工程分类
【2019年二建】关于围岩稳定性分类的说法，错误的是（）。
A.岩体结构是围岩稳定性分类的主要依据之一
B.围岩稳定性评价可采用开挖后毛硐维持稳定的时间来描述
C.岩体纵波速度大的围岩稳定性较好
D.地质构造对围岩稳定性的影响取决于岩体的结构形式
【答案】D
166
832025/2/3
➢ 1.2.2围岩的工程分类
【2024】围岩稳定状态的判据是（）
A.围岩的支护强度
B.岩体的失稳时间
C.围岩的支护难易程度
D.岩体的破碎状态
E.围岩的支护方法
【答案】BD
167
➢ 1.2.2围岩的工程分类
6.常用岩体工程分类
（2）《煤矿井巷工程施工标准》GB/T50511—2022中的
“岩层稳定性分类”见表1.2-2。
分类
岩层描述 岩种举例
类别 名称
玄武岩、石英岩、石英质
1.坚硬、完整、整体性强，不易风化；
Ⅰ 强稳定岩层 砂岩、奥陶纪石灰岩、茅
2.层状岩层，层间胶结较好，无软弱夹层
口石灰岩等
1.比较坚硬；
砾岩、胶结好的砂岩、石
Ⅱ 稳定岩层 2.层状岩层，胶结较好；
灰岩等
3.坚硬块状岩层，裂隙面闭合无泥质充填
1.中硬岩层；
中等稳定岩 砂岩、砂质泥岩、粉砂岩
Ⅲ 2.层状岩层以坚硬为主，夹有少数软岩层；
层 、石灰石等
3.较坚硬的块状岩层
1.较软岩层；2.中硬层状岩层； 泥岩、胶结不好的砂岩、
Ⅳ 弱稳定岩层
3.中硬块状岩层 煤等
1.高风化、潮解的松软岩层； 泥岩、软质灰岩、破碎砂
Ⅴ 不稳定岩层
2.各类破碎岩层 岩等
168
842025/2/3
➢ 1.2.2围岩的工程分类
岩体结构：包括结构面和结构体两个要素
基本类型：整体块状结构、层状结构、碎裂结构及散体结构
最能描述围岩稳定状态的参数：围岩稳定时间的长短
围岩稳定状态影响主要因素：洞室（巷道）的跨度
围岩破碎程度：以岩体声波以及声波比值作为参数
围岩应力大小：原岩应力与围岩强度的比值作为比较参数
岩层稳定性分类
169
矿业工程测量
1.2.1矿山地质条件分析与应用
1.2.2围岩的工程分类
1.2.3地质构造及其对矿山工程的影响
1.2.4矿山工程水文地质条件分析与应用
170
852025/2/3

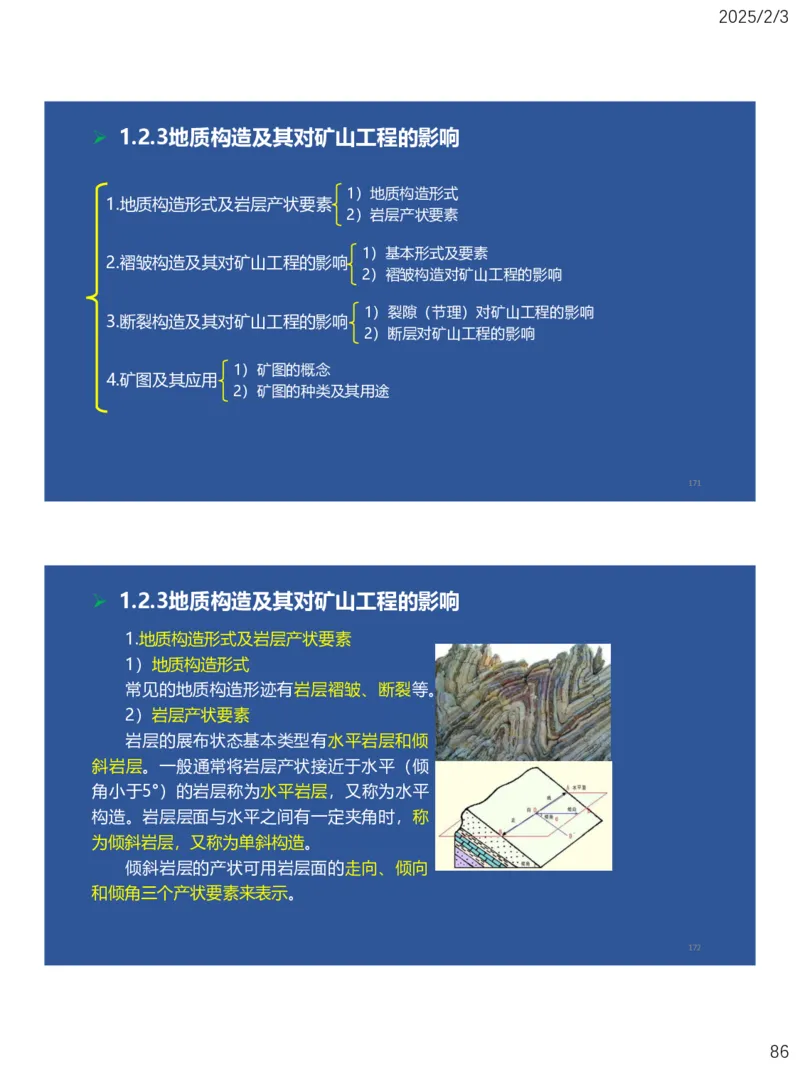

➢ 1.2.3地质构造及其对矿山工程的影响
1）地质构造形式
1.地质构造形式及岩层产状要素
2）岩层产状要素
1）基本形式及要素
2.褶皱构造及其对矿山工程的影响
2）褶皱构造对矿山工程的影响
1）裂隙（节理）对矿山工程的影响
3.断裂构造及其对矿山工程的影响
2）断层对矿山工程的影响
1）矿图的概念
4.矿图及其应用
2）矿图的种类及其用途
171
➢ 1.2.3地质构造及其对矿山工程的影响
1.地质构造形式及岩层产状要素
1）地质构造形式
常见的地质构造形迹有岩层褶皱、断裂等。
2）岩层产状要素
岩层的展布状态基本类型有水平岩层和倾
斜岩层。一般通常将岩层产状接近于水平（倾
角小于5°）的岩层称为水平岩层，又称为水平
构造。岩层层面与水平之间有一定夹角时，称
为倾斜岩层，又称为单斜构造。
倾斜岩层的产状可用岩层面的走向、倾向
和倾角三个产状要素来表示。
172
862025/2/3
➢ 1.2.3地质构造及其对矿山工程的影响
2.褶皱构造及其对矿山工程的影响
1）基本形式及要素
褶皱构造是岩层受构造应力的强烈作用形成的一系列波状弯
曲而未丧失其连续性的构造，是最常见的地质构造形态之一，在
沉积岩中最为明显。
褶曲有背斜和向斜两种基本形式。
173
➢ 1.2.3地质构造及其对矿山工程的影响
2）褶皱构造对矿山工程的影响
（1）褶皱核部的工程地质评价
由于褶皱核部是岩层受构造应力最为强烈、最为集中的部位。
位于核部的岩体比较破碎，其中，背斜的核部不易存留地下水，
而向斜的核部更易存留地下水。
矿山工程在褶皱核部容易遇到的工程地质问题主要是由于岩
层破碎产生的岩体稳定问题和向斜核部地下水的问题。
174
872025/2/3
➢ 1.2.3地质构造及其对矿山工程的影响
（2）褶皱翼部的工程地质评价
对于井巷工程，从褶皱的翼部通过一般是比较有利的。如果
中间有软弱岩层或软弱结构面时，则在顺倾向一侧的巷道帮部，
有时会出现明显的偏压现象，甚至会导致支护结构的破坏，发生
巷道局部坍塌。
175
➢ 1.2.3地质构造及其对矿山工程的影响
3.断裂构造及其对矿山工程的影响
根据断裂后两侧岩块沿断裂面有无明显的相对位移，又分为
裂隙和断层两种类型。
176
882025/2/3
➢ 1.2.3地质构造及其对矿山工程的影响
1）裂隙（节理）对矿山工程的影响
（1）裂隙破坏岩石的完整性，并加快岩石风化速度。
（2）裂隙降低了岩石强度、地基承载力、稳定性。当裂隙主
要发育方向与路线走向平行，倾向与边坡一致时，不论岩体的走
向如何，边坡都容易发生崩塌等不稳定现象。
177
➢ 1.2.3地质构造及其对矿山工程的影响
（3）裂隙的存在有利于挖方采石，裂隙构造对石材矿山影响
非常显著，其发育程度直接关系到石材矿山的荒料率。
（4）井巷工程中，岩体中的裂隙会影响爆破作用的效果。
（5）裂隙是地下水的良好的通道，它增强了岩体的透水性，
加快可溶岩的溶蚀，对矿山工程不利，会在井巷施工中造成涌水。
裂隙发育的岩层是良好的供水水源点。
178
892025/2/3
➢ 1.2.3地质构造及其对矿山工程的影响
2）断层对矿山工程的影响
（1）断层是软弱结构面（带），该部位应力集中，裂隙发育，
岩石破碎、整体性差，岩石强度和承载力显著降低，从而容易引
起矿山井巷工程顶板冒落、围岩严重变形甚至垮塌，给支护造成
严重困难。
（2）断层截断岩层，可能会改变矿层位置，甚至使原有的岩
层失落，给矿层开采、巷道布设及其运输、施工等工作带来许多
困难。
179
➢ 1.2.3地质构造及其对矿山工程的影响
（3）断层存在还可能严重地改变岩层的透水条件，一方面是
围岩破碎使岩层的透水系数增加，尤其是小断层成群或较密集、
造成裂隙严重发育；另一方面是岩层间破碎容易发生层间错动而
形成良好的透水条件。断层容易引起大涌水甚至出现突水危害。
（4）在新构造运动强烈地区，断层可能活动，并诱发断层地
震。
180
902025/2/3
➢ 1.2.3地质构造及其对矿山工程的影响

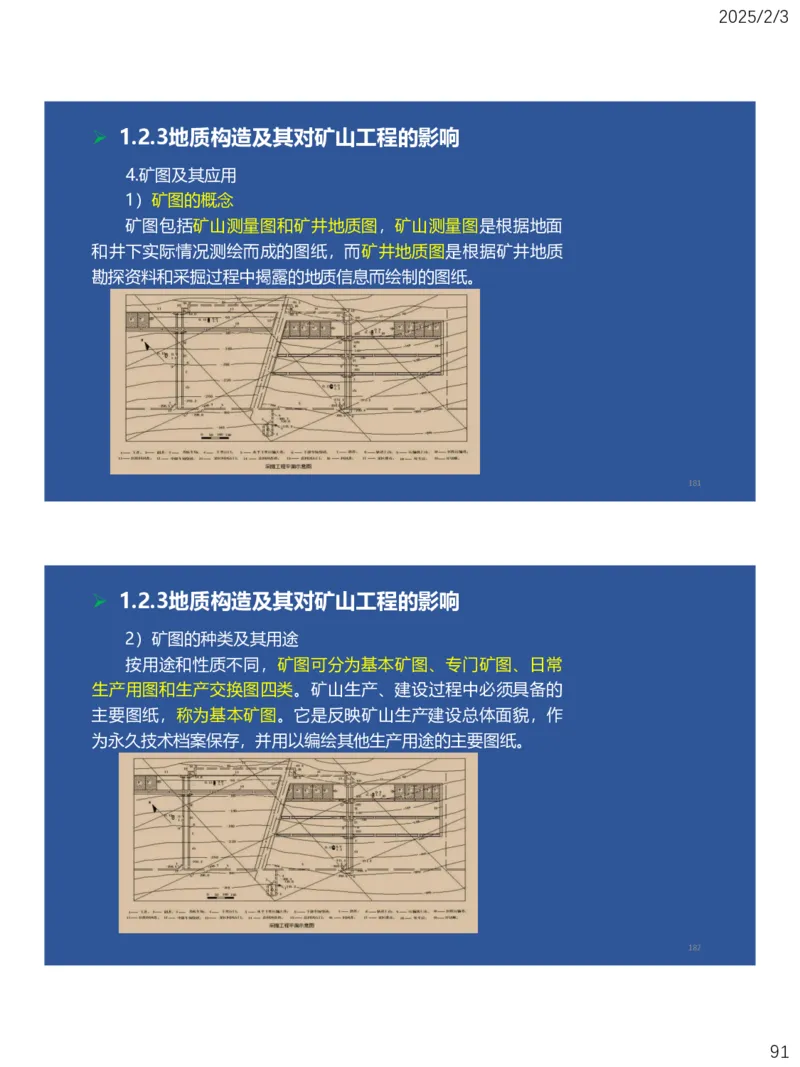

4.矿图及其应用
1）矿图的概念
矿图包括矿山测量图和矿井地质图，矿山测量图是根据地面
和井下实际情况测绘而成的图纸，而矿井地质图是根据矿井地质
勘探资料和采掘过程中揭露的地质信息而绘制的图纸。
181
➢ 1.2.3地质构造及其对矿山工程的影响
2）矿图的种类及其用途
按用途和性质不同，矿图可分为基本矿图、专门矿图、日常
生产用图和生产交换图四类。矿山生产、建设过程中必须具备的
主要图纸，称为基本矿图。它是反映矿山生产建设总体面貌，作
为永久技术档案保存，并用以编绘其他生产用途的主要图纸。
182
912025/2/3
➢ 1.2.3地质构造及其对矿山工程的影响
地质构造形迹：岩层褶皱、断裂等
地质构造形式及岩层产状要素
产状要素：走向、倾向和倾角三个
褶皱构造：最常见的地质构造形态之一
褶皱核部：岩层受构造应力最为强烈、最为集中的部位
褶皱构造对矿山工程的影响
背斜的核部：不易存留地下水
向斜的核部：更易存留地下水
裂隙（节理）对矿山工程的影响
断裂构造对矿山工程的影响
断层对矿山工程的影响
矿图包括：矿山测量图和矿井地质图
矿图及其应用
矿图的种类：基本矿图、专门矿图、日常生产用图和生产交换图
183
End
Thanks!
184
922025/2/3
➢ 2025年一级注册建造师
矿业工程
25年新教材
基础精讲
讲师：大海
185
矿业工程测量
1.2.1矿山地质条件分析与应用
1.2.2围岩的工程分类
1.2.3地质构造及其对矿山工程的影响
1.2.4矿山工程水文地质条件分析与应用
186
932025/2/3
➢ 1.2.4矿山工程水文地质条件分析与应用
1）大气降水
1.地下水的分类
2）地表水
2.矿井涌水的主要来源
3）含水层（带）水
4）老窑水
1）岩石的孔隙与岩层的裂隙
2）断裂构造带
3.矿井主要充水通道 3）导水陷落柱
4）岩溶塌陷及“天窗”
5）人为因素产生的矿井通水通道
1）钻孔水位观测
4.矿井水文地质观测 2）矿井涌水量的观测
3）矿井涌水量的预测方法
5.矿井水文地质类型划分
6.矿井水文地质工作的基本任务
187
➢ 1.2.4矿山工程水文地质条件分析与应用
1.地下水的分类
地下水在岩石中的存在形式主要是结合水和自由水，
地下水根据其埋藏条件分为上层滞水、潜水和承压水，
根据含水层性质分为孔隙水、裂隙水、岩溶水和多年冻土带
水。
188
942025/2/3
➢ 1.2.4矿山工程水文地质条件分析与应用
2.矿井涌水的主要来源
1）大气降水
大气降水是矿井充水的主要因素之一。对于地下开采矿井，
大气降水是通过补给含水层构成矿井的间接充水水源，而对于露
天矿井则是直接充水水源。
189
➢ 1.2.4矿山工程水文地质条件分析与应用
2）地表水
分布于井田范围或附近的地表水，可能成为矿井的充水水源。
当其以溃人形式进入矿井时，水砂俱下，导致井巷淹没。
3）含水层（带）水
采场围岩中含水层（带）水通常是矿井最重要的充水水源。
190
952025/2/3
➢ 1.2.4矿山工程水文地质条件分析与应用

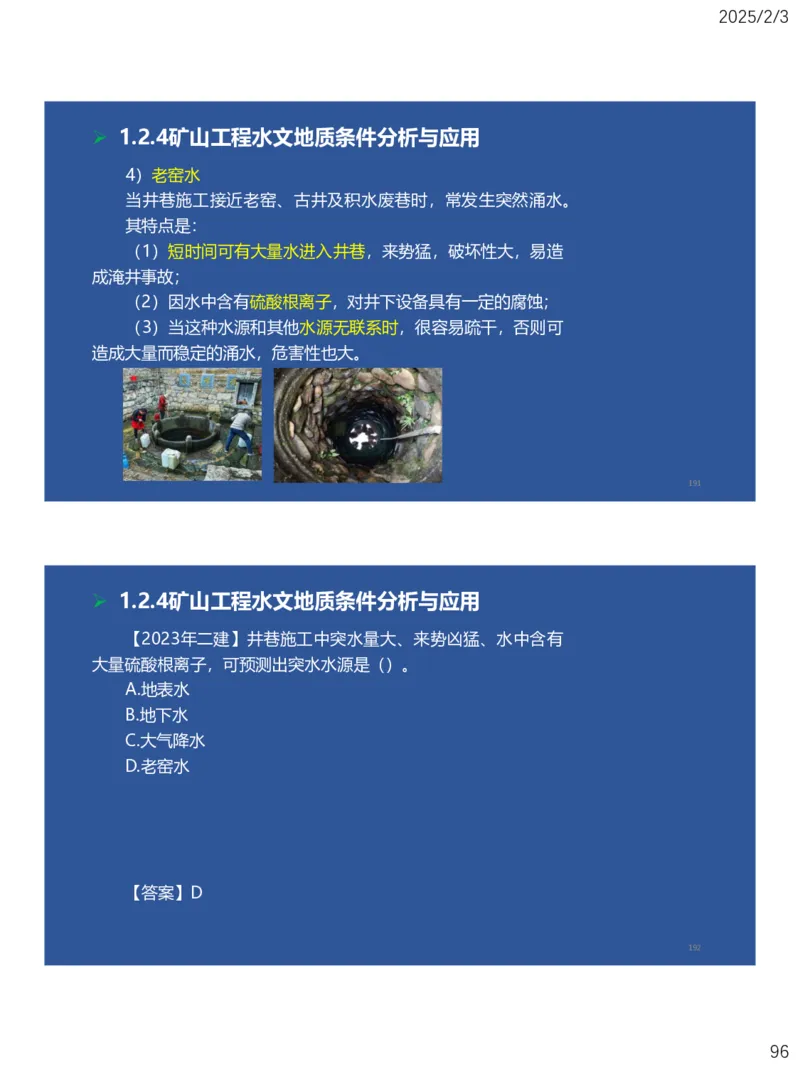

4）老窑水
当井巷施工接近老窑、古井及积水废巷时，常发生突然涌水。
其特点是：
（1）短时间可有大量水进入井巷，来势猛，破坏性大，易造
成淹井事故；
（2）因水中含有硫酸根离子，对井下设备具有一定的腐蚀；
（3）当这种水源和其他水源无联系时，很容易疏干，否则可
造成大量而稳定的涌水，危害性也大。
191
➢ 1.2.4矿山工程水文地质条件分析与应用
【2023年二建】井巷施工中突水量大、来势凶猛、水中含有
大量硫酸根离子，可预测出突水水源是（）。
A.地表水
B.地下水
C.大气降水
D.老窑水
【答案】D
192
962025/2/3

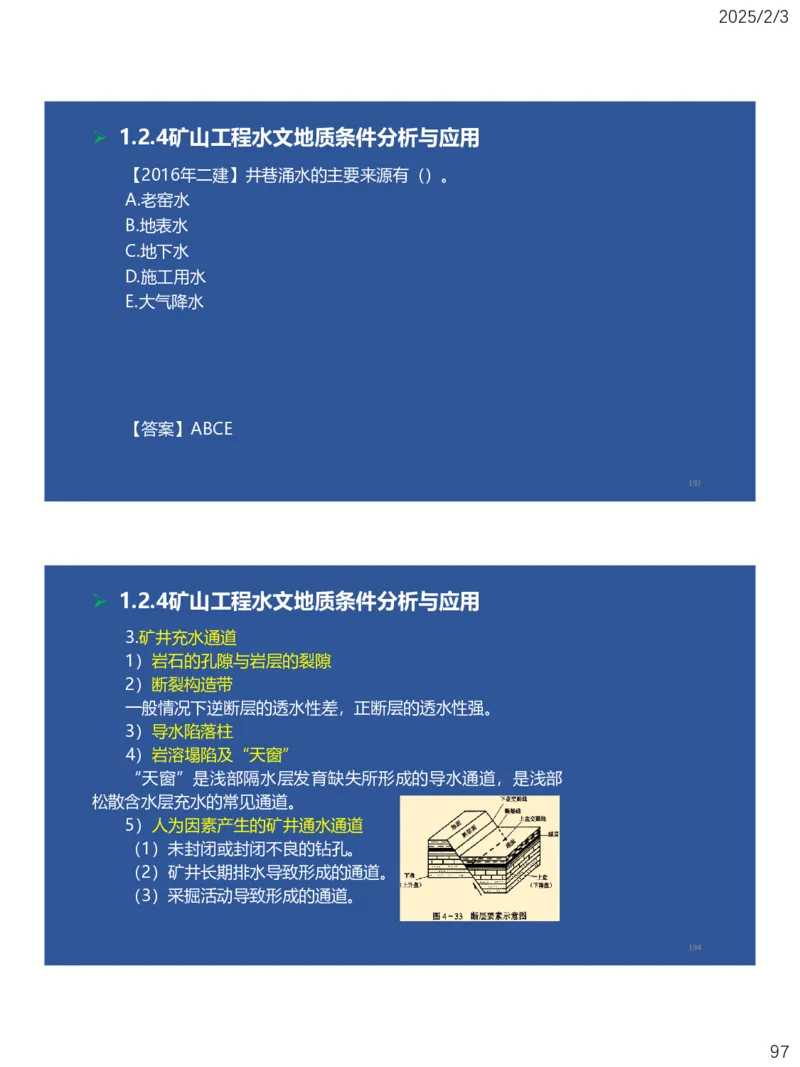

➢ 1.2.4矿山工程水文地质条件分析与应用
【2016年二建】井巷涌水的主要来源有（）。
A.老窑水
B.地表水
C.地下水
D.施工用水
E.大气降水
【答案】ABCE
193
➢ 1.2.4矿山工程水文地质条件分析与应用
3.矿井充水通道
1）岩石的孔隙与岩层的裂隙
2）断裂构造带
一般情况下逆断层的透水性差，正断层的透水性强。
3）导水陷落柱
4）岩溶塌陷及“天窗”
“天窗”是浅部隔水层发育缺失所形成的导水通道，是浅部
松散含水层充水的常见通道。
5）人为因素产生的矿井通水通道
（1）未封闭或封闭不良的钻孔。
（2）矿井长期排水导致形成的通道。
（3）采掘活动导致形成的通道。
194
972025/2/3
➢ 1.2.4矿山工程水文地质条件分析与应用
4.矿井水文地质观测
1）钻孔水位观测
测量水位的工具一般采用铅制测水盅或电测水位计。
利用水位观测资料可了解地下水与地表水的补给关系、断层
导水性、突水水源层位和预报透水事故的发生。
195
➢ 1.2.4矿山工程水文地质条件分析与应用
2）矿井涌水量的观测
矿井涌水量的实测，常用的方法有浮标法、堰测法、容积法
和观测水仓水位法。
3）矿井涌水量的预测方法
（1）地下水动力学法（大井法）
（2）水文地质比拟法：主要有单位涌水量换算法和富水系数
法两种。
（3）涌水量与水位降深曲线法
196
982025/2/3
➢ 1.2.4矿山工程水文地质条件分析与应用

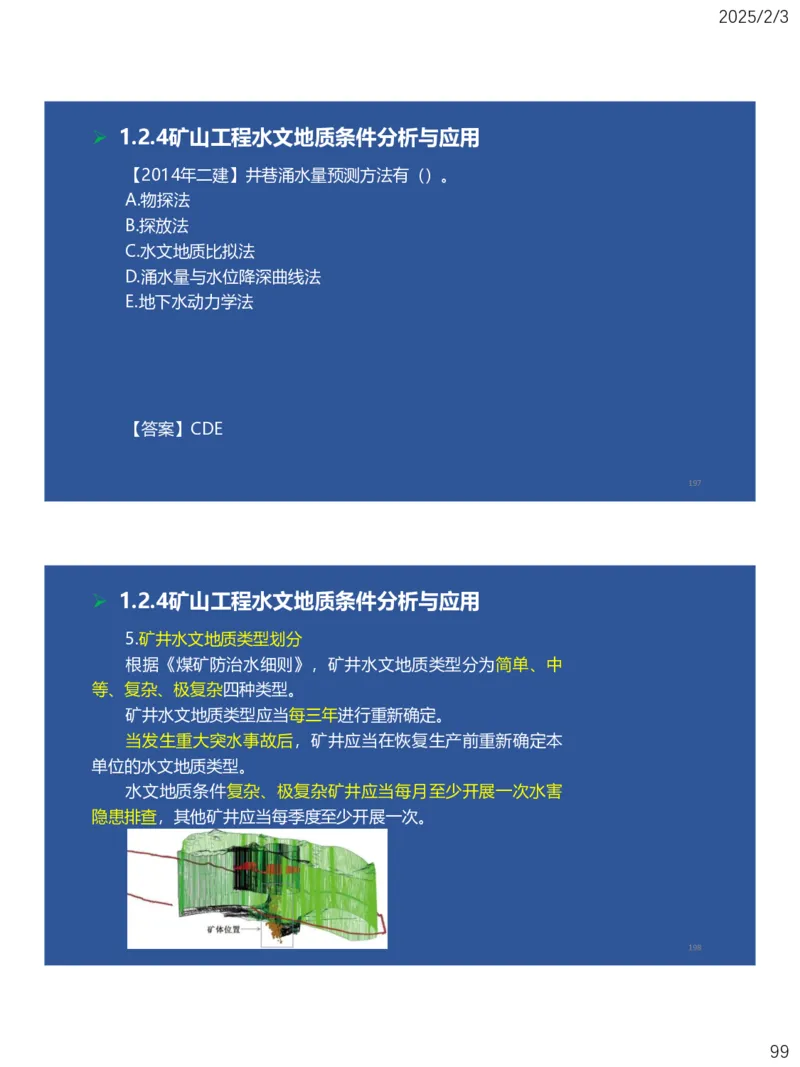

【2014年二建】井巷涌水量预测方法有（）。
A.物探法
B.探放法
C.水文地质比拟法
D.涌水量与水位降深曲线法
E.地下水动力学法
【答案】CDE
197
➢ 1.2.4矿山工程水文地质条件分析与应用
5.矿井水文地质类型划分
根据《煤矿防治水细则》，矿井水文地质类型分为简单、中
等、复杂、极复杂四种类型。
矿井水文地质类型应当每三年进行重新确定。
当发生重大突水事故后，矿井应当在恢复生产前重新确定本
单位的水文地质类型。
水文地质条件复杂、极复杂矿井应当每月至少开展一次水害
隐患排查，其他矿井应当每季度至少开展一次。
198
992025/2/3
➢ 1.2.4矿山工程水文地质条件分析与应用

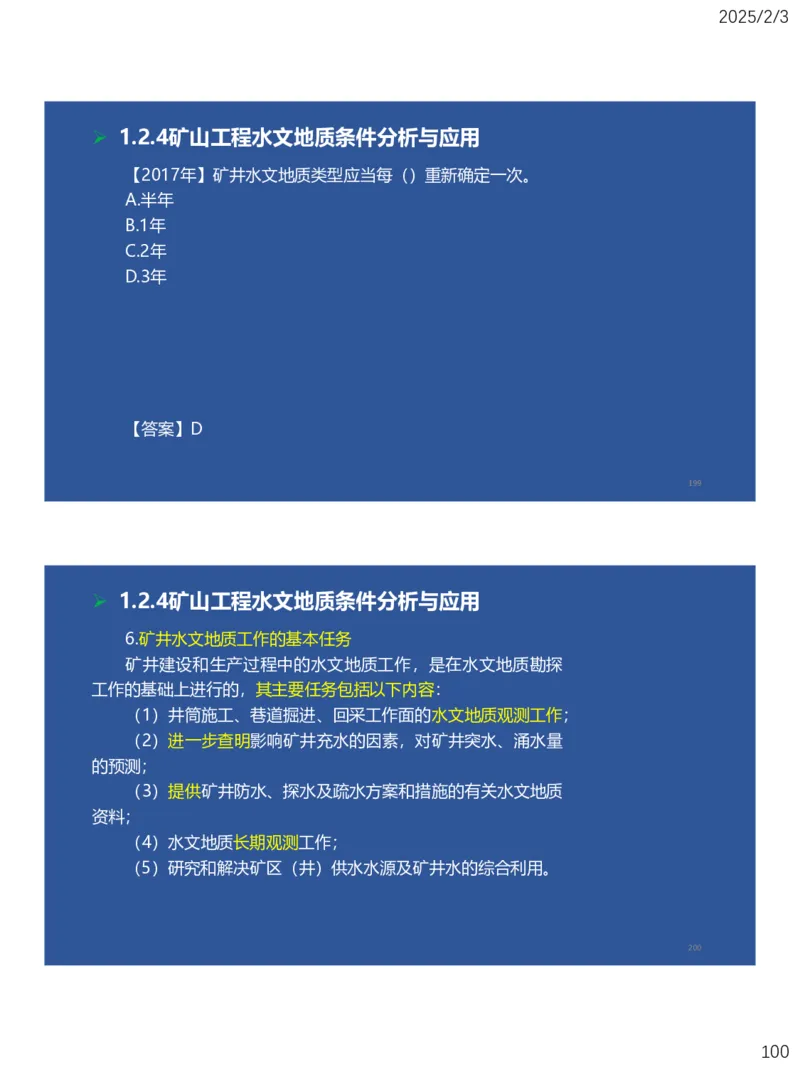

【2017年】矿井水文地质类型应当每（）重新确定一次。
A.半年
B.1年
C.2年
D.3年
【答案】D
199
➢ 1.2.4矿山工程水文地质条件分析与应用
6.矿井水文地质工作的基本任务
矿井建设和生产过程中的水文地质工作，是在水文地质勘探
工作的基础上进行的，其主要任务包括以下内容：
（1）井筒施工、巷道掘进、回采工作面的水文地质观测工作；
（2）进一步查明影响矿井充水的因素，对矿井突水、涌水量
的预测；
（3）提供矿井防水、探水及疏水方案和措施的有关水文地质
资料；
（4）水文地质长期观测工作；
（5）研究和解决矿区（井）供水水源及矿井水的综合利用。
200
1002025/2/3

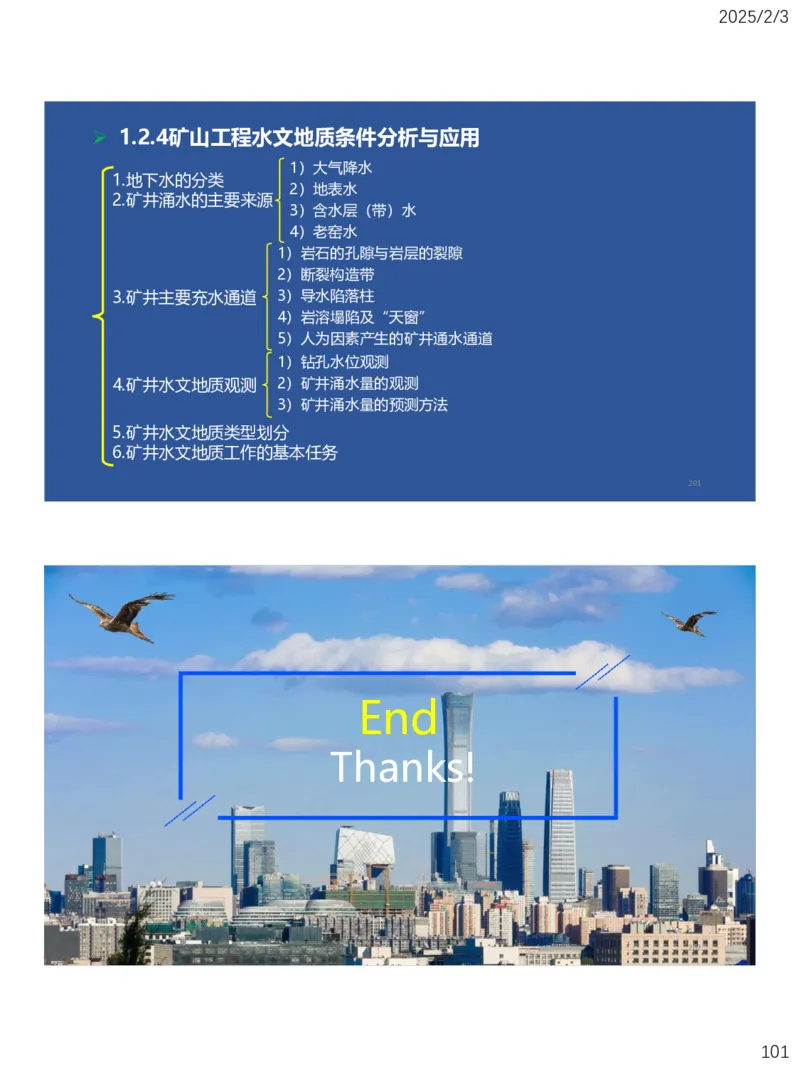

➢ 1.2.4矿山工程水文地质条件分析与应用
1）大气降水
1.地下水的分类
2）地表水
2.矿井涌水的主要来源
3）含水层（带）水
4）老窑水
1）岩石的孔隙与岩层的裂隙
2）断裂构造带
3.矿井主要充水通道 3）导水陷落柱
4）岩溶塌陷及“天窗”
5）人为因素产生的矿井通水通道
1）钻孔水位观测
4.矿井水文地质观测 2）矿井涌水量的观测
3）矿井涌水量的预测方法
5.矿井水文地质类型划分
6.矿井水文地质工作的基本任务
201
End
Thanks!
202
101
