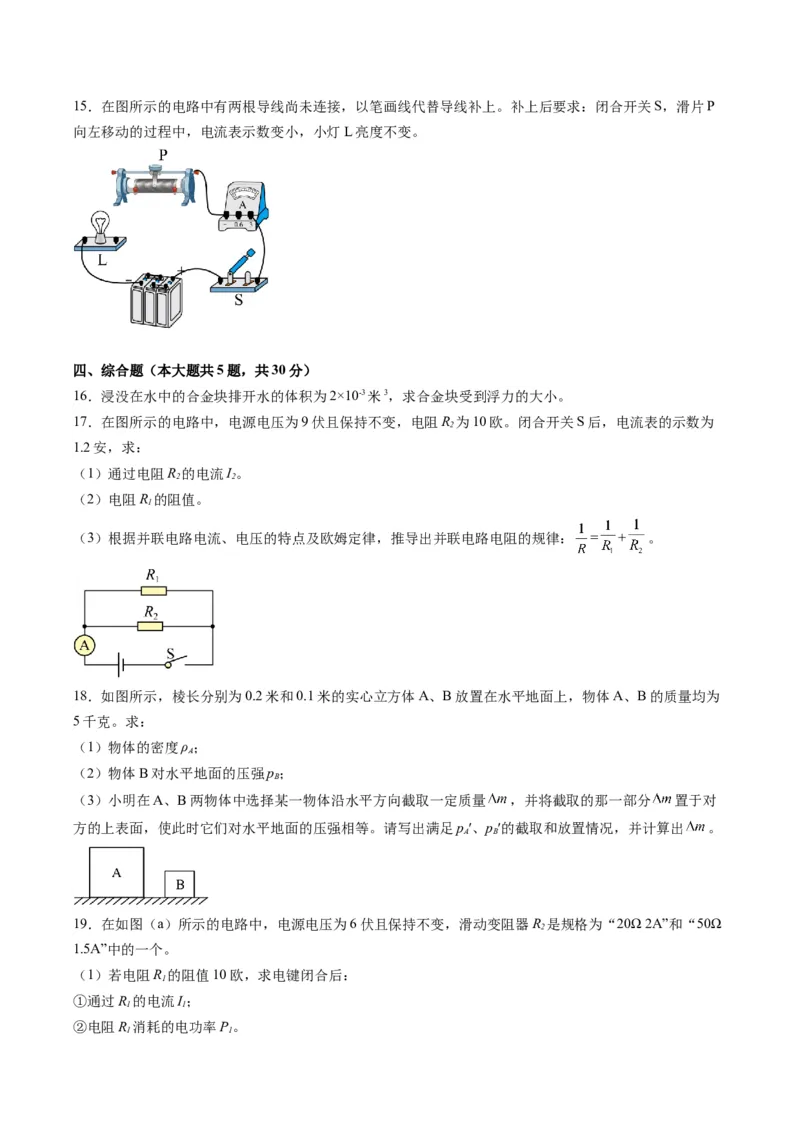

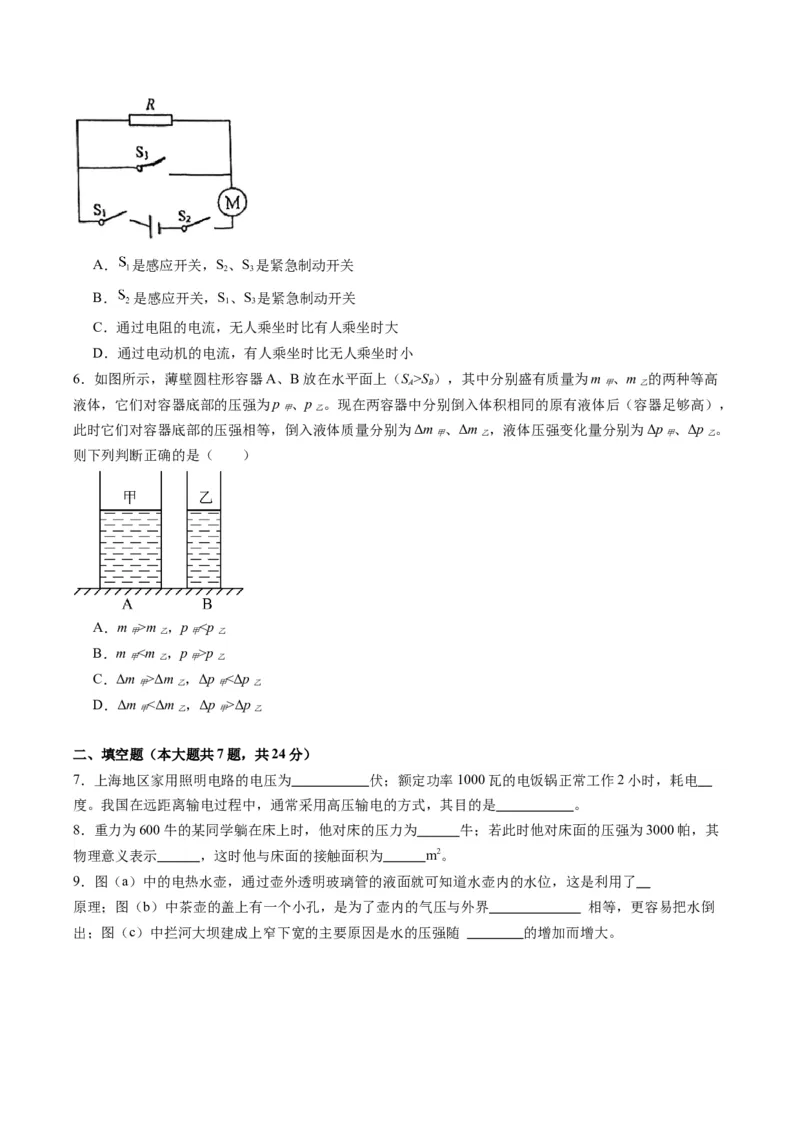

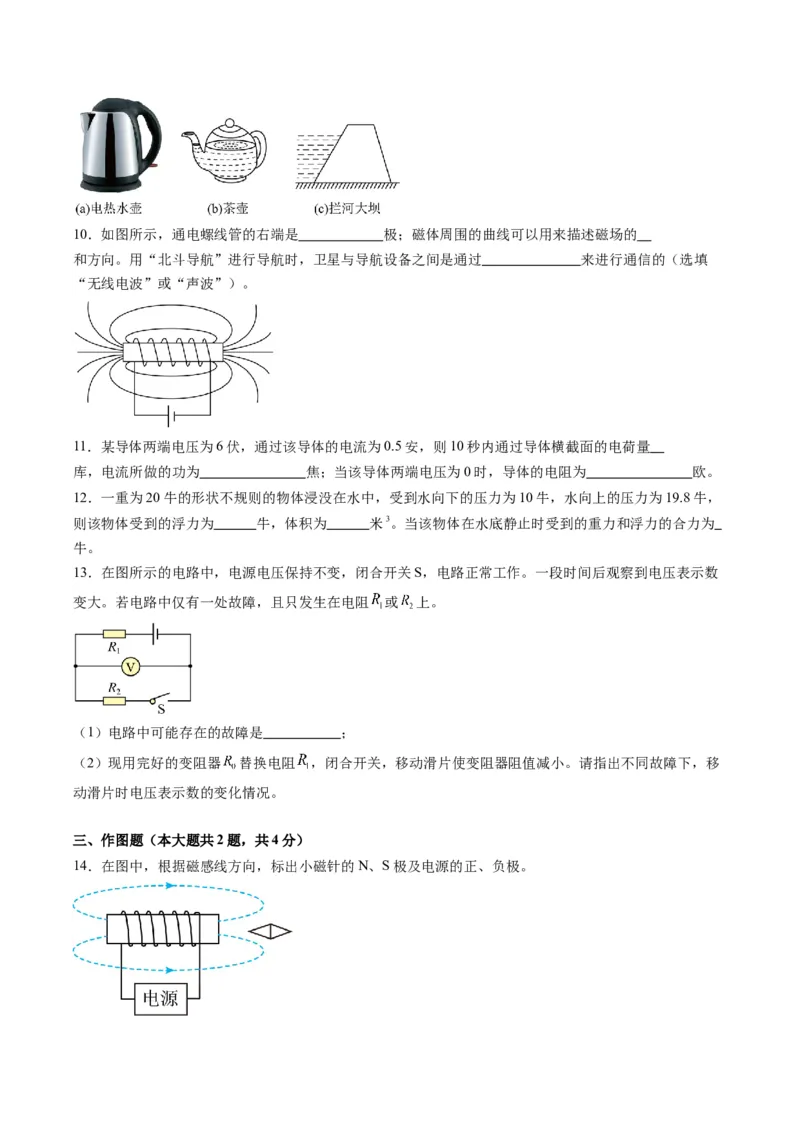

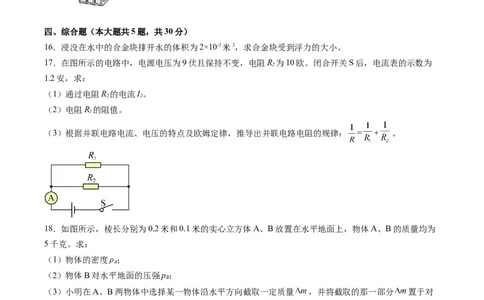

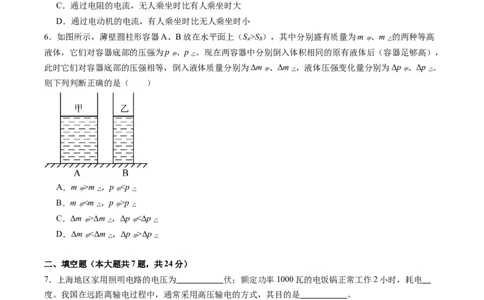

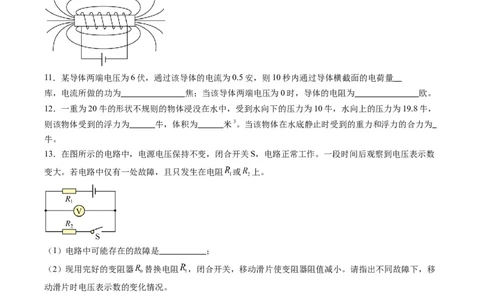

p 甲 乙 甲 乙 C．Δm >Δm ，Δp <Δp 甲 乙 甲 乙 D．Δm <Δm ，Δp >Δp 甲 乙 甲 乙 二、填空题（本大题共7题，共24分） 7．上海地区家用照明电路的电压为 伏；额定功率1000瓦的电饭锅正常工作2小时，耗电 度。我国在远距离输电过程中，通常采用高压输电的方式，其目的是 。 8．重力为600牛的某同学躺在床上时，他对床的压力为 牛；若此时他对床面的压强为3000帕，其 物理意义表示 ，这时他与床面的接触面积为 m2。 9．图（a）中的电热水壶，通过壶外透明玻璃管的液面就可知道水壶内的水位，这是利用了 原理；图（b）中茶壶的盖上有一个小孔，是为了壶内的气压与外界 相等，更容易把水倒 出；图（c）中拦河大坝建成上窄下宽的主要原因是水的压强随 的增加而增大。10．如图所示，通电螺线管的右端是 极；磁体周围的曲线可以用来描述磁场的 和方向。用“北斗导航”进行导航时，卫星与导航设备之间是通过 来进行通信的（选填 “无线电波”或“声波”）。 11．某导体两端电压为6伏，通过该导体的电流为0.5安，则10秒内通过导体横截面的电荷量 库，电流所做的功为 焦；当该导体两端电压为0时，导体的电阻为 欧。 12．一重为20牛的形状不规则的物体浸没在水中，受到水向下的压力为10牛，水向上的压力为19.8牛， 则该物体受到的浮力为 牛，体积为 米3。当该物体在水底静止时受到的重力和浮力的合力为 牛。 13．在图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后观察到电压表示数 变大。若电路中仅有一处故障，且只发生在电阻 或 上。 （1）电路中可能存在的故障是 ； （2）现用完好的变阻器 替换电阻 ，闭合开关，移动滑片使变阻器阻值减小。请指出不同故障下，移 动滑片时电压表示数的变化情况。 三、作图题（本大题共2题，共4分） 14．在图中，根据磁感线方向，标出小磁针的N、S极及电源的正、负极。15．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑片P 向左移动的过程中，电流表示数变小，小灯L亮度不变。 四、综合题（本大题共5题，共30分） 16．浸没在水中的合金块排开水的体积为2×10-3米3，求合金块受到浮力的大小。 17．在图所示的电路中，电源电压为9伏且保持不变，电阻R 为10欧。闭合开关S后，电流表的示数为 2 1.2安，求： （1）通过电阻R 的电流I。 2 2 （2）电阻R 的阻值。 1 （3）根据并联电路电流、电压的特点及欧姆定律，推导出并联电路电阻的规律： = + 。 18．如图所示，棱长分别为0.2米和0.1米的实心立方体A、B放置在水平地面上，物体A、B的质量均为 5千克。求： （1）物体的密度ρ ； A （2）物体B对水平地面的压强p ； B （3）小明在A、B两物体中选择某一物体沿水平方向截取一定质量 ，并将截取的那一部分 置于对 方的上表面，使此时它们对水平地面的压强相等。请写出满足p ′、p ′的截取和放置情况，并计算出 。 A B 19．在如图（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R 是规格为“20Ω 2A”和“50Ω 2 1.5A”中的一个。 （1）若电阻R 的阻值10欧，求电键闭合后： 1 ①通过R 的电流I； 1 1 ②电阻R 消耗的电功率P。 1 1（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为其最大阻值的一半时， 电流表示数如图（b）、（c）所示。请通过计算判断所用变阻器的规格，并求出R 可能的阻值。 1 20．在测定“灯泡电功率”实验中，已知电源电压是6V，小灯泡的额定电压是3.8V。 （1）实验的原理是 ； （2）若刚连接完最后一根导线，立即看到灯泡发出明亮的光。请你找出实验中两个操作不当之处：① ；② 。检查无误后，闭合开关，并调节滑片P，虽然两表示数能够发生变化，但发现灯泡电压无法 降低到3.8V，其原因可能是 ； （3）如表为实验记录 实验序号 电压（V） 电流（A） 电功率（W） 功率平均值（W） 1 3.0 0.24 2 3.8 0.30 3 4.5 0.34 由表可知，该小组的错误是： 。灯泡的额定功率为 W； （4）同学们根据测量灯泡实际功率的多组实验数据，分析出灯泡的电流与电压不成正比。请你推算当灯 泡电压为2V时，它的实际功率将 0.5W（填“大于”“小于”或“等于”）。
