2024 年中考第一次模拟考试（广东卷）
物 理
（考试时间：80分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干
净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。

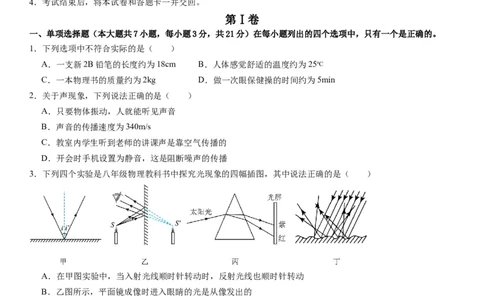

第Ⅰ卷
一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．下列选项中不符合实际的是（ ）
A．一支新2B铅笔的长度约为18cm B．人体感觉舒适的温度约为25℃
C．一本物理书的质量约为2kg D．做一次眼保健操的时间约为5min
2．关于声现象，下列说法正确的是（ ）
A．只要物体振动，人就能听见声音
B．声音的传播速度为340m/s
C．教室内学生听到老师的讲课声是靠空气传播的
D．开会时手机设置为静音，这是阻断噪声的传播
3．下列四个实验是八年级物理教科书中探究光现象的四幅插图，其中说法正确的是（ ）
A．在甲图实验中，当入射光线顺时针转动时，反射光线也顺时针转动
B．乙图所示，平面镜成像时进入眼睛的光是从像发出的
C．丙图实验表示太阳光经过三棱镜色散后的色光排列情况
D．丁图实验在光的漫反射现象中，应该遵守光的反射定律
4．如图所示是生活中出现的现象，下列分析正确的是（ ）

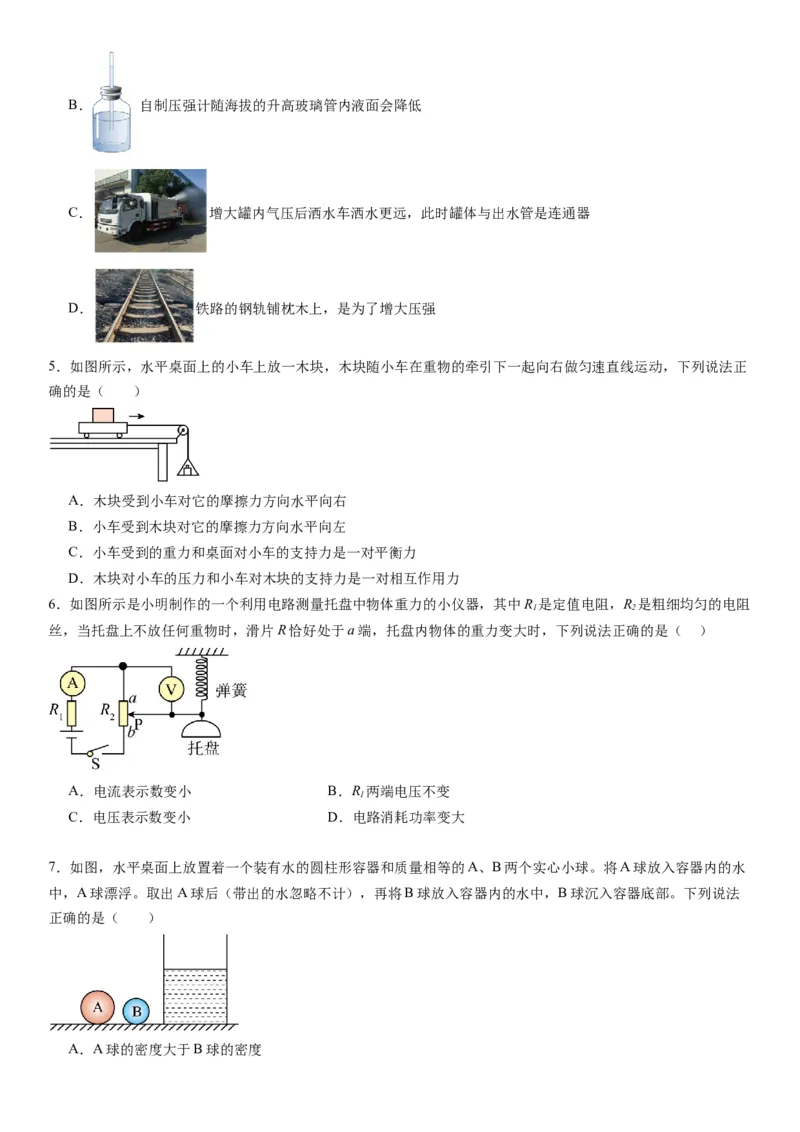

A． 伞面被一阵大风吹翻，是因为伞面上方的空气流速大压强小B． 自制压强计随海拔的升高玻璃管内液面会降低
C． 增大罐内气压后洒水车洒水更远，此时罐体与出水管是连通器
D． 铁路的钢轨铺枕木上，是为了增大压强

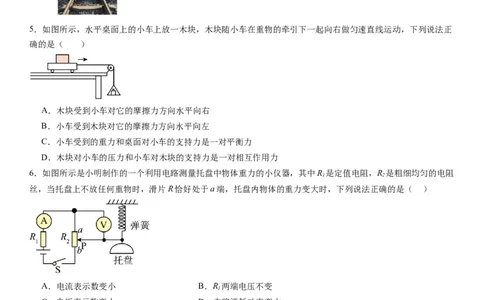

5．如图所示，水平桌面上的小车上放一木块，木块随小车在重物的牵引下一起向右做匀速直线运动，下列说法正
确的是（ ）
A．木块受到小车对它的摩擦力方向水平向右
B．小车受到木块对它的摩擦力方向水平向左
C．小车受到的重力和桌面对小车的支持力是一对平衡力
D．木块对小车的压力和小车对木块的支持力是一对相互作用力
6．如图所示是小明制作的一个利用电路测量托盘中物体重力的小仪器，其中R 是定值电阻，R 是粗细均匀的电阻
1 2
丝，当托盘上不放任何重物时，滑片R恰好处于a端，托盘内物体的重力变大时，下列说法正确的是（ ）
A．电流表示数变小 B．R 两端电压不变
1
C．电压表示数变小 D．电路消耗功率变大
7．如图，水平桌面上放置着一个装有水的圆柱形容器和质量相等的A、B两个实心小球。将A球放入容器内的水
中，A球漂浮。取出A球后（带出的水忽略不计），再将B球放入容器内的水中，B球沉入容器底部。下列说法
正确的是（ ）
A．A球的密度大于B球的密度B．A球受到的浮力大于B球受到的浮力
C．放入A球后水对容器底的压强等于放入B球后水对容器底的压强
D．放入A球后容器对桌面的压强大于放入B球后容器对桌面的压强
第Ⅱ卷
二：填空题（本题有7小题，每空1分，共21分）

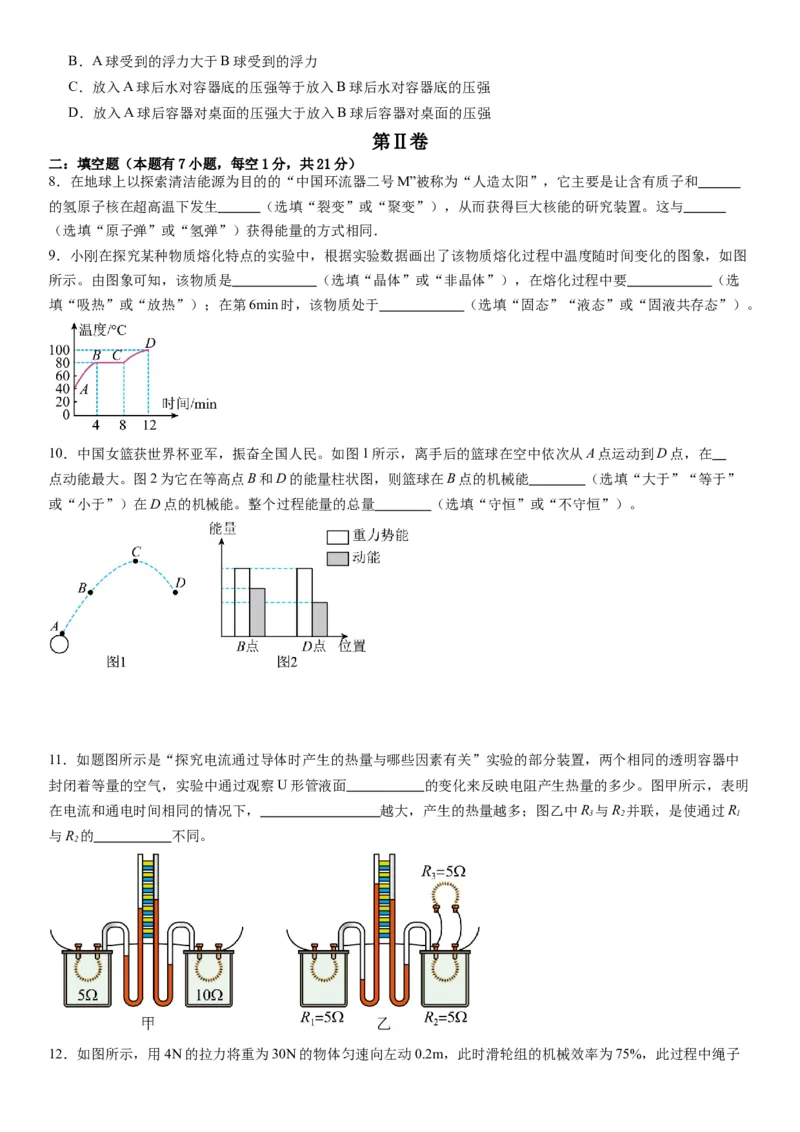

8．在地球上以探索清洁能源为目的的“中国环流器二号M”被称为“人造太阳”，它主要是让含有质子和
的氢原子核在超高温下发生 （选填“裂变”或“聚变”），从而获得巨大核能的研究装置。这与
（选填“原子弹”或“氢弹”）获得能量的方式相同．

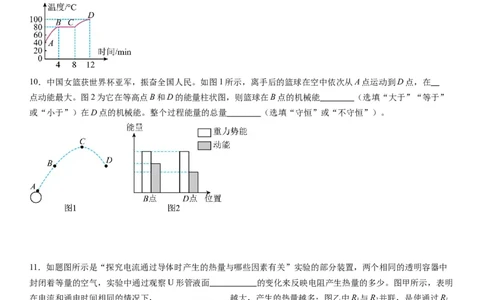

9．小刚在探究某种物质熔化特点的实验中，根据实验数据画出了该物质熔化过程中温度随时间变化的图象，如图
所示。由图象可知，该物质是 （选填“晶体”或“非晶体”），在熔化过程中要 （选
填“吸热”或“放热”）；在第6min时，该物质处于 （选填“固态”“液态”或“固液共存态”）。
10．中国女篮获世界杯亚军，振奋全国人民。如图1所示，离手后的篮球在空中依次从A点运动到D点，在
点动能最大。图2为它在等高点B和D的能量柱状图，则篮球在B点的机械能 （选填“大于”“等于”
或“小于”）在D点的机械能。整个过程能量的总量 （选填“守恒”或“不守恒”）。
11．如题图所示是“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中
封闭着等量的空气，实验中通过观察U形管液面 的变化来反映电阻产生热量的多少。图甲所示，表明
在电流和通电时间相同的情况下， 越大，产生的热量越多；图乙中R 与R 并联，是使通过R
3 2 1
与R 的 不同。
2

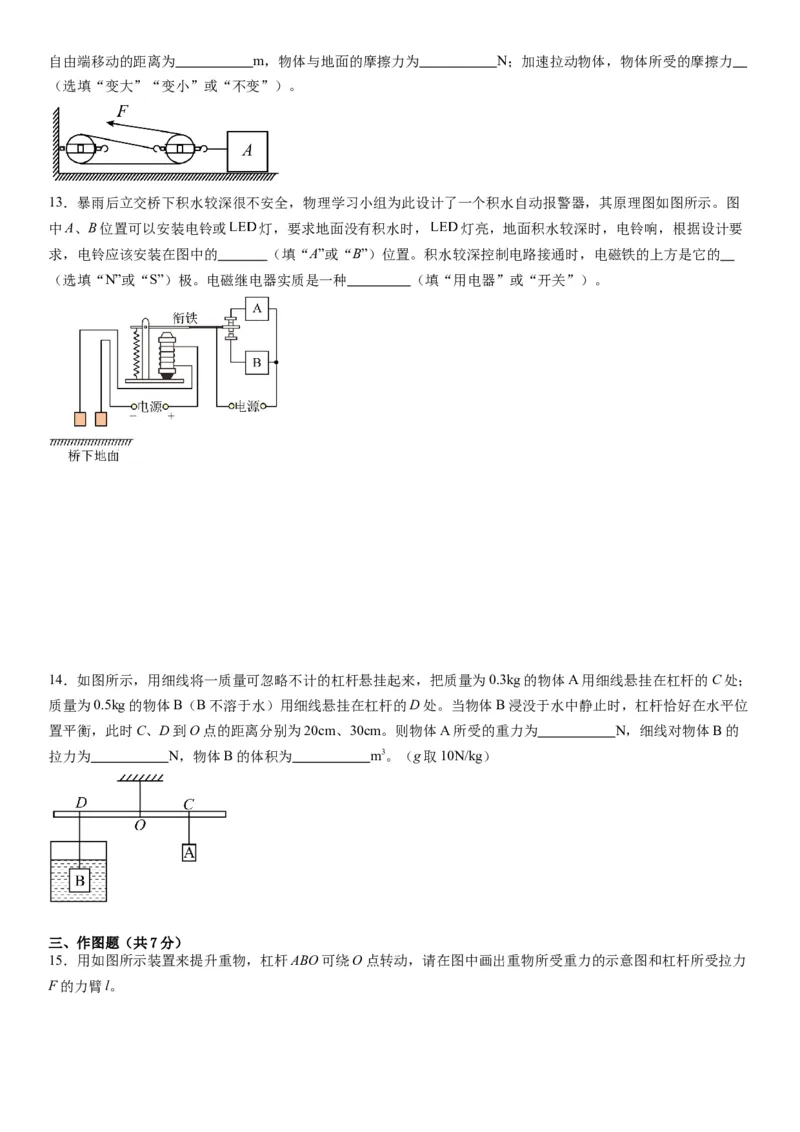

12．如图所示，用4N的拉力将重为30N的物体匀速向左动0.2m，此时滑轮组的机械效率为75%，此过程中绳子自由端移动的距离为 m，物体与地面的摩擦力为 N；加速拉动物体，物体所受的摩擦力
（选填“变大”“变小”或“不变”）。
13．暴雨后立交桥下积水较深很不安全，物理学习小组为此设计了一个积水自动报警器，其原理图如图所示。图
中A、B位置可以安装电铃或 灯，要求地面没有积水时， 灯亮，地面积水较深时，电铃响，根据设计要
求，电铃应该安装在图中的 （填“A”或“B”）位置。积水较深控制电路接通时，电磁铁的上方是它的
（选填“N”或“S”）极。电磁继电器实质是一种 （填“用电器”或“开关”）。
14．如图所示，用细线将一质量可忽略不计的杠杆悬挂起来，把质量为0.3kg的物体A用细线悬挂在杠杆的C处；
质量为0.5kg的物体B（B不溶于水）用细线悬挂在杠杆的D处。当物体B浸没于水中静止时，杠杆恰好在水平位
置平衡，此时C、D到O点的距离分别为20cm、30cm。则物体A所受的重力为 N，细线对物体B的
拉力为 N，物体B的体积为 m3。（g取10N/kg）
三、作图题（共7分）
15．用如图所示装置来提升重物，杠杆ABO可绕O点转动，请在图中画出重物所受重力的示意图和杠杆所受拉力

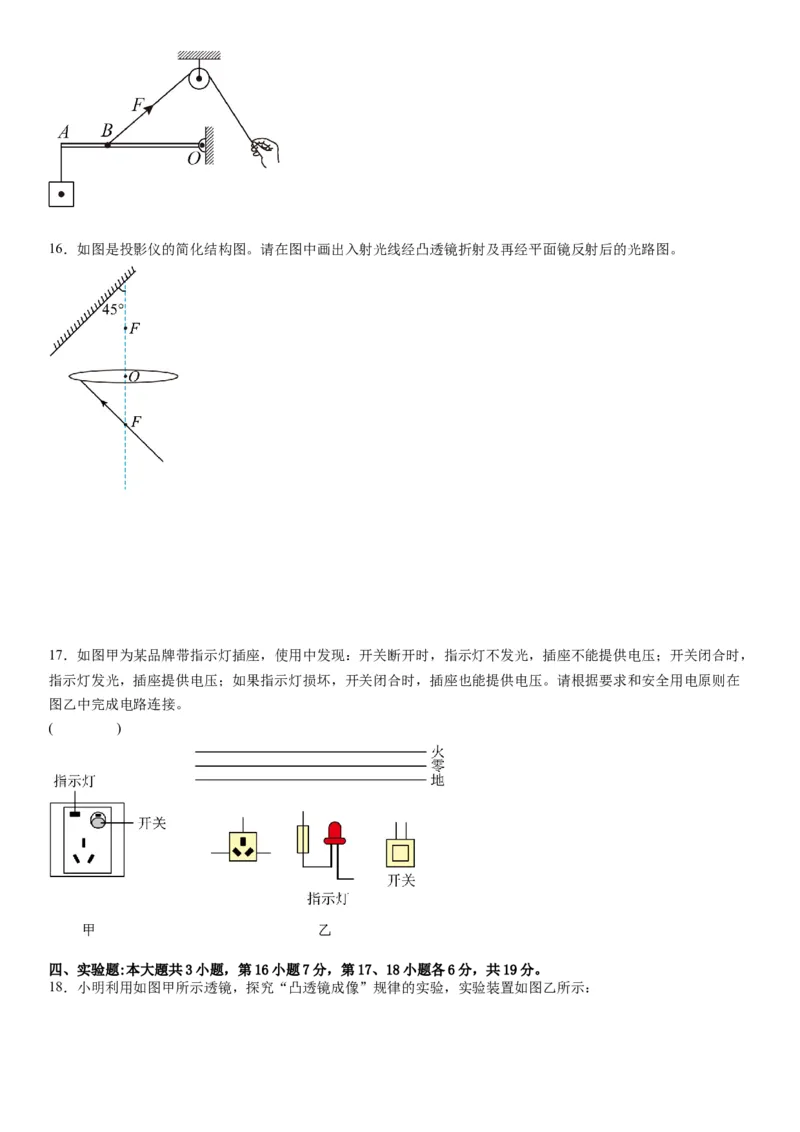

F的力臂l。16．如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
17．如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，
指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在
图乙中完成电路连接。
( )
四、实验题:本大題共3小题，第16小题7分，第17、18小题各6分，共19分。

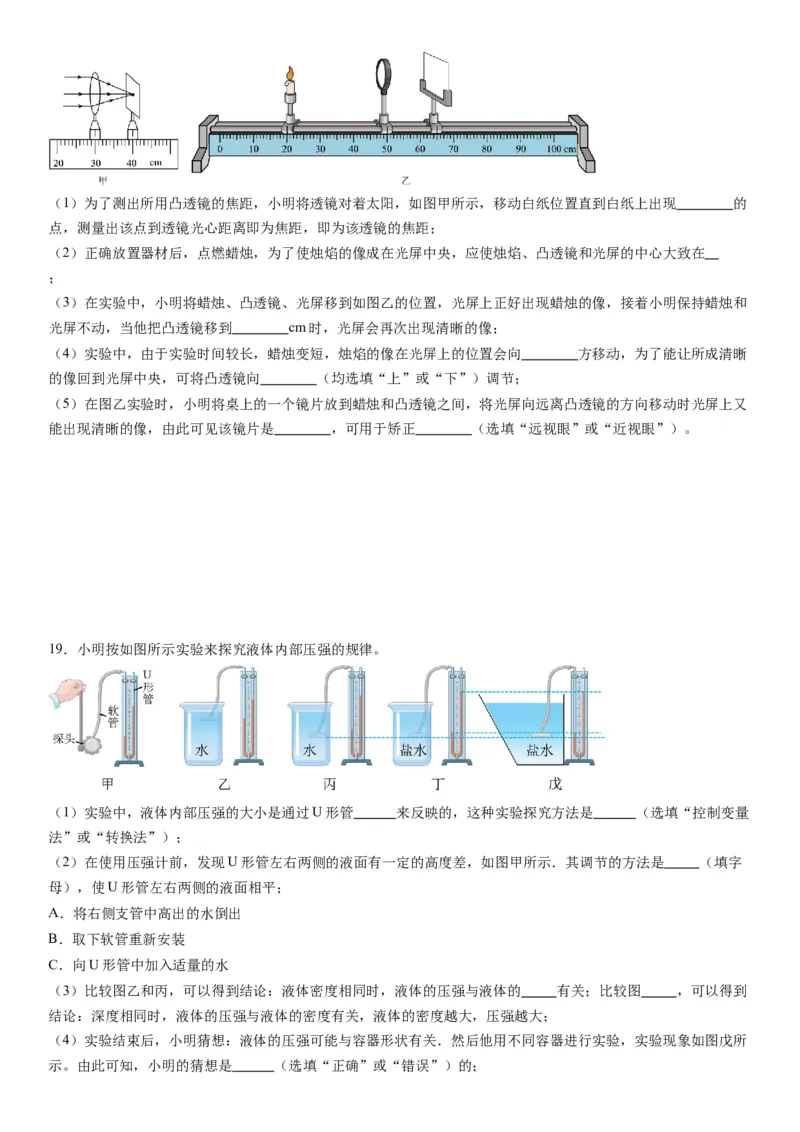

18．小明利用如图甲所示透镜，探究“凸透镜成像”规律的实验，实验装置如图乙所示：（1）为了测出所用凸透镜的焦距，小明将透镜对着太阳，如图甲所示，移动白纸位置直到白纸上出现 的
点，测量出该点到透镜光心距离即为焦距，即为该透镜的焦距；
（2）正确放置器材后，点燃蜡烛，为了使烛焰的像成在光屏中央，应使烛焰、凸透镜和光屏的中心大致在
；
（3）在实验中，小明将蜡烛、凸透镜、光屏移到如图乙的位置，光屏上正好出现蜡烛的像，接着小明保持蜡烛和
光屏不动，当他把凸透镜移到 cm时，光屏会再次出现清晰的像；
（4）实验中，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向 方移动，为了能让所成清晰
的像回到光屏中央，可将凸透镜向 （均选填“上”或“下”）调节；
（5）在图乙实验时，小明将桌上的一个镜片放到蜡烛和凸透镜之间，将光屏向远离凸透镜的方向移动时光屏上又
能出现清晰的像，由此可见该镜片是 ，可用于矫正 （选填“远视眼”或“近视眼”）。
19．小明按如图所示实验来探究液体内部压强的规律。
（1）实验中，液体内部压强的大小是通过U形管 来反映的，这种实验探究方法是 （选填“控制变量
法”或“转换法”）；
（2）在使用压强计前，发现U形管左右两侧的液面有一定的高度差，如图甲所示．其调节的方法是 （填字
母），使U形管左右两侧的液面相平；
A．将右侧支管中高出的水倒出
B．取下软管重新安装
C．向U形管中加入适量的水
（3）比较图乙和丙，可以得到结论：液体密度相同时，液体的压强与液体的 有关；比较图 ，可以得到
结论：深度相同时，液体的压强与液体的密度有关，液体的密度越大，压强越大；
（4）实验结束后，小明猜想：液体的压强可能与容器形状有关．然后他用不同容器进行实验，实验现象如图戊所

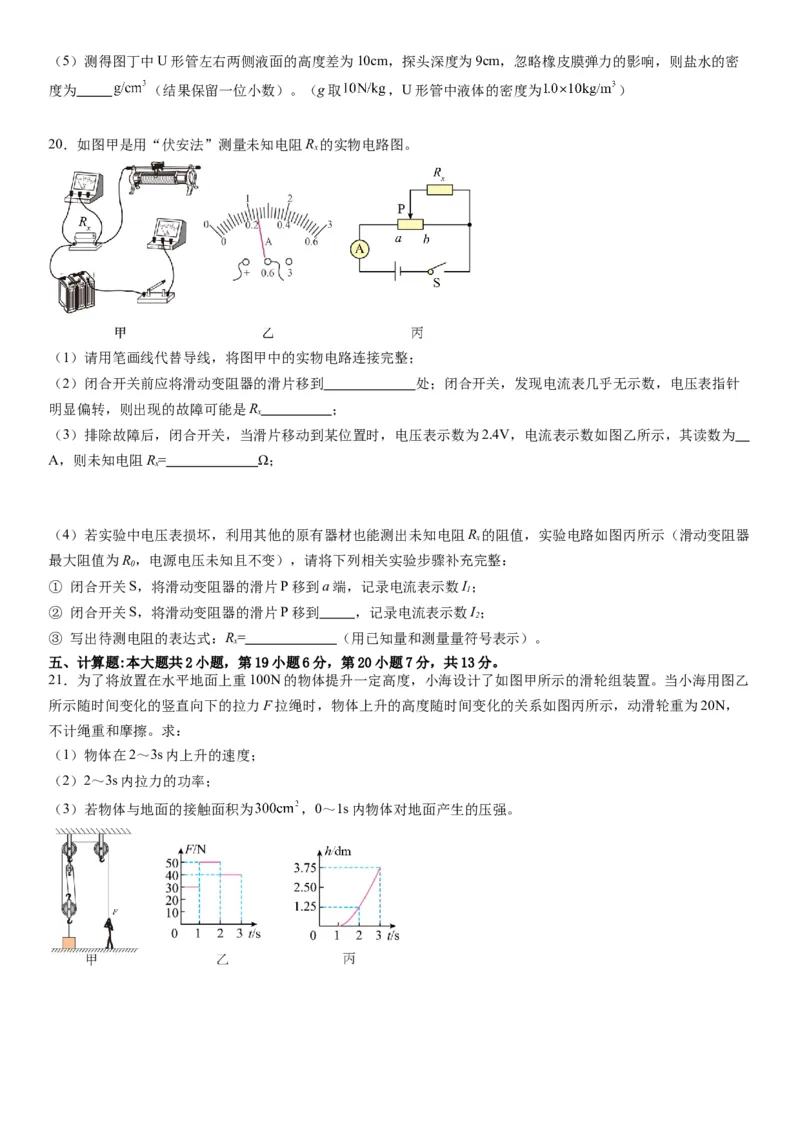

示。由此可知，小明的猜想是 （选填“正确”或“错误”）的；（5）测得图丁中U形管左右两侧液面的高度差为10cm，探头深度为9cm，忽略橡皮膜弹力的影响，则盐水的密
度为 （结果保留一位小数）。（g取 ，U形管中液体的密度为 ）
20．如图甲是用“伏安法”测量未知电阻R 的实物电路图。
x
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；
（2）闭合开关前应将滑动变阻器的滑片移到 处；闭合开关，发现电流表几乎无示数，电压表指针
明显偏转，则出现的故障可能是R ；
x
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为
A，则未知电阻R= Ω；
x
（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻R 的阻值，实验电路如图丙所示（滑动变阻器
x
最大阻值为R，电源电压未知且不变），请将下列相关实验步骤补充完整：
0
① 闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I；
1
② 闭合开关S，将滑动变阻器的滑片P移到 ，记录电流表示数I；
2
③ 写出待测电阻的表达式：R= （用已知量和测量量符号表示）。
x
五、计算题:本大题共2小题，第19小题6分，第20小题7分，共13分。
21．为了将放置在水平地面上重100N的物体提升一定高度，小海设计了如图甲所示的滑轮组装置。当小海用图乙
所示随时间变化的竖直向下的拉力F拉绳时，物体上升的高度随时间变化的关系如图丙所示，动滑轮重为20N，
不计绳重和摩擦。求：
（1）物体在2～3s内上升的速度；
（2）2～3s内拉力的功率；
（3）若物体与地面的接触面积为 ，0～1s内物体对地面产生的压强。22．中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所
示，R 和R 均为发热电阻，煮茶器部分参数如表。煮茶器中装有初温为20℃的水，在标准大气压下，将水刚好加
1 2
热到沸腾，用时700s，在此过程中煮茶器的加热效率为80%。求：
额定电压 220V
保温挡功
100W
率
加热挡功
900W
率
（1）发热电阻R 的阻值；
1
（2）加热过程中煮茶器消耗的电能；
（3）煮茶器中水的质量。[水的比热容 ]
六、综合能力题:本大题共3小题，第21小题7分，第22、23小题各6分，共19分

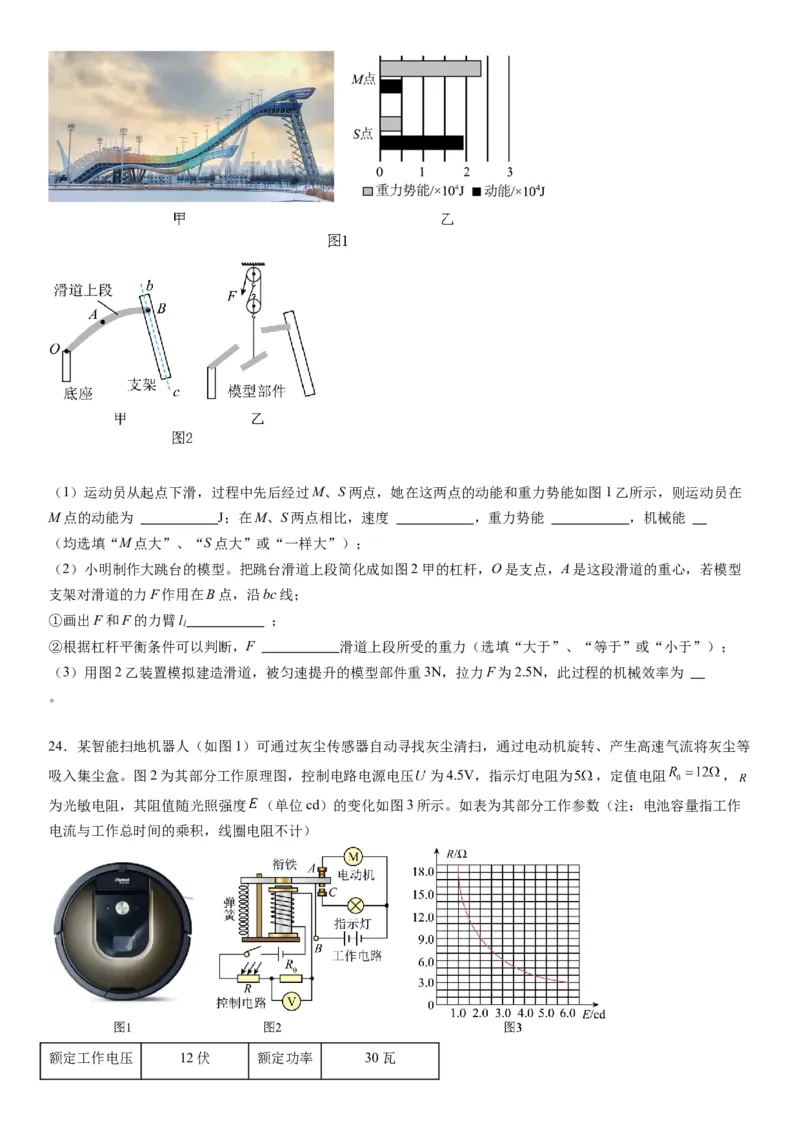

23．如图1甲所示是2022北京冬奥会的滑雪大跳台，回答：（1）运动员从起点下滑，过程中先后经过M、S两点，她在这两点的动能和重力势能如图1乙所示，则运动员在
M点的动能为 J；在M、S两点相比，速度 ，重力势能 ，机械能
（均选填“M点大”、“S点大”或“一样大”）；
（2）小明制作大跳台的模型。把跳台滑道上段简化成如图2甲的杠杆，O是支点，A是这段滑道的重心，若模型
支架对滑道的力F作用在B点，沿bc线；
①画出F和F的力臂l ；
1
②根据杠杆平衡条件可以判断，F 滑道上段所受的重力（选填“大于”、“等于”或“小于”）；
（3）用图2乙装置模拟建造滑道，被匀速提升的模型部件重3N，拉力F为2.5N，此过程的机械效率为
。
24．某智能扫地机器人（如图1）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等
吸入集尘盒。图2为其部分工作原理图，控制电路电源电压 为4.5V，指示灯电阻为 ，定值电阻 ，
为光敏电阻，其阻值随光照强度 （单位cd）的变化如图3所示。如表为其部分工作参数（注：电池容量指工作
电流与工作总时间的乘积，线圈电阻不计）

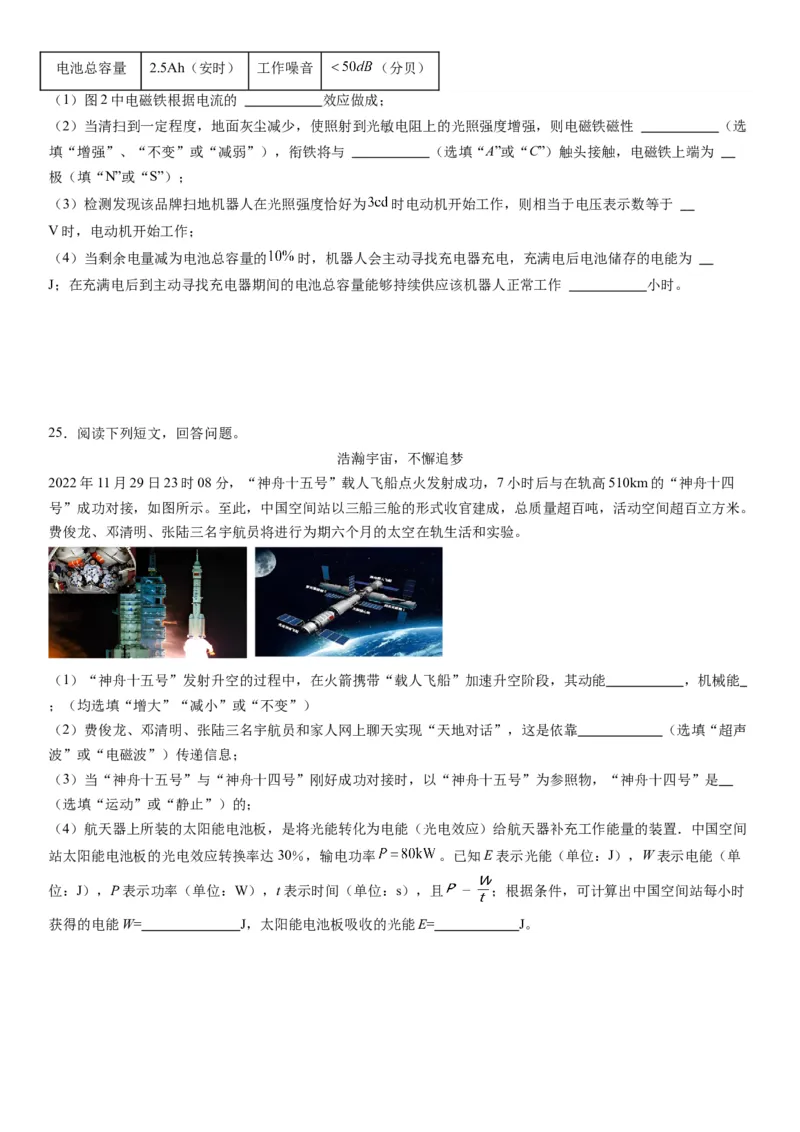

额定工作电压 12伏 额定功率 30瓦电池总容量 2.5Ah（安时） 工作噪音 （分贝）
（1）图2中电磁铁根据电流的 效应做成；
（2）当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，则电磁铁磁性 （选
填“增强”、“不变”或“减弱”），衔铁将与 （选填“A”或“C”）触头接触，电磁铁上端为
极（填“N”或“S”）；
（3）检测发现该品牌扫地机器人在光照强度恰好为 时电动机开始工作，则相当于电压表示数等于
V时，电动机开始工作；
（4）当剩余电量减为电池总容量的 时，机器人会主动寻找充电器充电，充满电后电池储存的电能为
J；在充满电后到主动寻找充电器期间的电池总容量能够持续供应该机器人正常工作 小时。
25．阅读下列短文，回答问题。
浩瀚宇宙，不懈追梦
2022年11月29日23时08分，“神舟十五号”载人飞船点火发射成功，7小时后与在轨高510km的“神舟十四
号”成功对接，如图所示。至此，中国空间站以三船三舱的形式收官建成，总质量超百吨，活动空间超百立方米。
费俊龙、邓清明、张陆三名宇航员将进行为期六个月的太空在轨生活和实验。
（1）“神舟十五号”发射升空的过程中，在火箭携带“载人飞船”加速升空阶段，其动能 ，机械能
；（均选填“增大”“减小”或“不变”）
（2）费俊龙、邓清明、张陆三名宇航员和家人网上聊天实现“天地对话”，这是依靠 （选填“超声
波”或“电磁波”）传递信息；
（3）当“神舟十五号”与“神舟十四号”刚好成功对接时，以“神舟十五号”为参照物，“神舟十四号”是
（选填“运动”或“静止”）的；
（4）航天器上所装的太阳能电池板，是将光能转化为电能（光电效应）给航天器补充工作能量的装置．中国空间
站太阳能电池板的光电效应转换率达30％，输电功率 。已知E表示光能（单位：J），W表示电能（单
位：J），P表示功率（单位：W），t表示时间（单位：s），且 ；根据条件，可计算出中国空间站每小时
获得的电能W= J，太阳能电池板吸收的光能E= J。
