参照秘密级管理★启用前 试卷类型：A
淄博市 2020 年初中学业水平考试
物 理 试 题
本试卷共8页，满分90分，考试时间90分钟。考试结束后，将本试卷和答题卡一并交回。
注意事项：
1．答题前，考生务必用0．5毫米黑色签字笔将区县、学校、姓名、考试号、座号填写
在答题卡和试卷规定位置，并核对条形码．
2．选择题每小题选出答案后，用2B铅笔涂黑答题卡对应题目的答案标号；如需改动，
用橡皮擦干净后，再选涂其他答案标号。
3．非选择题必须用0．5毫米黑色签字笔作答，字体工整、笔迹清晰，写在答题卡各题
目指定区域内如需改动，先划掉原来答案，然后再写上新答案，严禁使用涂改液、胶
带纸、修正带修改，不允许使用计算器．
4．保证答题卡清洁、完整，严禁折叠，严禁在答题卡上做任何标记。
5．评分以答题卡上的答案为依据，不按以上要求作答的答案无效。

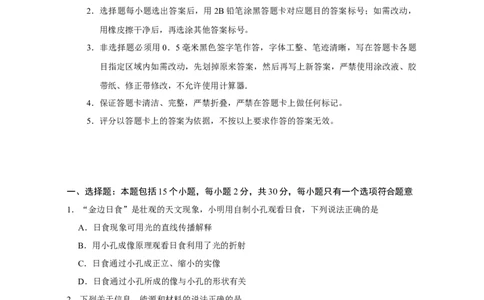

一、选择题：本题包括15个小题，每小题2分，共30分，每小题只有一个选项符合题意
1．“金边日食”是壮观的天文现象，小明用自制小孔观看日食，下列说法正确的是
A．日食现象可用光的直线传播解释
B．用小孔成像原理观看日食利用了光的折射
C．日食通过小孔成正立、缩小的实像
D．日食通过小孔所成的像与小孔的形状有关
2．下列关于信息、能源和材料的说法正确的是
A．电磁波的传播需要介质
B．核电站利用核聚变释放能量
C．手机芯片上的晶体管是用半导体材料制成的
D．天然气、风能、太阳能均属于不可再生能源
3．物理与生活联系非常密切，下列数据符合实际的是
A．一张纸的厚度约为1mm
B．成年人步行的速度约为10m/sC．家用空调正常工作时的功率约为100W
D．两个鸡蛋的质量约为100g
4．红外半球摄像头通过捕捉红外线增强夜晚监控效果。下列关于该摄像头的说法正确的是
A．摄像头相当于一个凹透镜
B．摄像头捕捉到的红外线是红色的光
C．被监控的物体在摄像头二倍焦距以外
D．摄像头的成像特点与投影仪相同
5．下列关于家庭电路和安全用电的说法正确的是
A．可以在高压线或变压器周围玩耍
B．输电线进户首先接的是电能表
C．发现有人触电时应先救人再切断电源
D．用电器的三脚插头可改为两脚插头使用

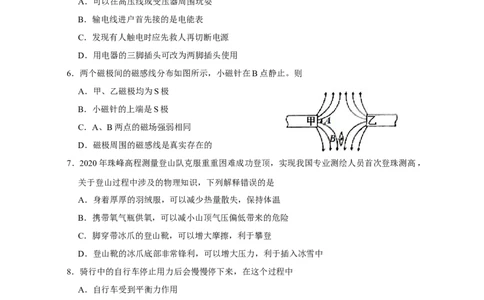

6．两个磁极间的磁感线分布如图所示，小磁针在B点静止。则
A．甲、乙磁极均为S极
B．小磁针的上端是S极
C．A、B两点的磁场强弱相同
D．磁极周围的磁感线是真实存在的
7．2020年珠峰高程测量登山队克服重重困难成功登顶，实现我国专业测绘人员首次登珠测高，
关于登山过程中涉及的物理知识，下列解释错误的是
A．身着厚厚的羽绒服，可以减少热量散失，保持体温
B．携带氧气瓶供氧，可以减小山顶气压偏低带来的危险
C．脚穿带冰爪的登山靴，可以增大摩擦，利于攀登
D．登山靴的冰爪底部非常锋利，可以增大压力，利于插入冰雪中
8．骑行中的自行车停止用力后会慢慢停下来，在这个过程中
A．自行车受到平衡力作用
B．自行车的惯性逐渐变小
C．自行车对地面的压力大小等于地面对自行车的支持力
D．自行车的运动需要力来维持
9．2020年6月23日9时43分，我国用“长征三号乙”运载火箭成功发射第 55颗北斗导航卫
星，至此“北斗三号”全球卫星导航系统星座部署全面完成，下列有关能量的分析错误的
是
A．火箭加速升空的过程中，内能转化为机械能
B．火箭加速升空的过程中，动能转化为重力势能C．卫星在大气层外沿椭圆轨道绕地球运行，机械能总量保持不变
D．卫星在大气层外沿椭圆轨道绕地球运行，在近地点时动能最大
10．如图所示，在杠杆左端悬挂物体，右端施加动力F，杠杆处于平衡状态（忽略杠杆自身重
力的影响），下列说法正确的是
A．此时杠杆是费力杠杆
B．动力臂是线段OA
C．杠杆的阻力是物体受到的重力G
D．保持杠杆位置不变，将动力F转至F 位置，动力变大
1
11．面点师傅炸油条时，用天然气将油加热至沸腾，把和好的面拉成长条放入油中炸至金黄。
关于涉及的物理知识，下列说法正确的是
A．油沸腾过程中继续加热，内能不变，温度升高
B．面被拉长未断，说明分子间存在引力
C．刚出锅的油条烫手，是由于油条含有的热量多
D．天然气燃烧越充分，放出的热量越多，热值越大

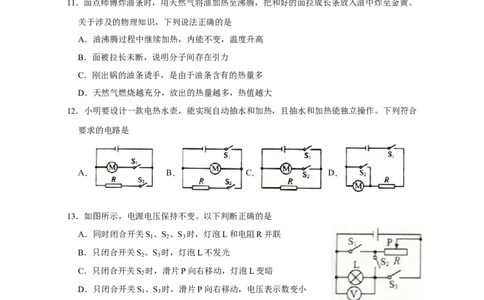

12．小明要设计一款电热水壶，能实现自动抽水和加热，且抽水和加热能独立操作。下列符合
要求的电路是
A． B． C． D．
13．如图所示，电源电压保持不变。以下判断正确的是
A．同时闭合开关S 、S 、S 时，灯泡L和电阻R并联
1 2 3
B．只闭合开关S 、S 时，灯泡L不发光
2 3
C．只闭合开关S 时，滑片P向右移动，灯泡L变暗
2
D．只闭合开关S 、S 时，滑片P向右移动，电压表示数变小
1 3
14．如图甲所示，电源电压为4V且保持不变，滑动变阻器的规格
为“20 1A”。灯泡L的额定电流为0.25A，其电流随电压变化的图象如图乙所示。闭合
开关S，Ω 移动滑片P，在保证电路安全的情况下，则
A．灯泡正常发光时的电阻是7.5
B．灯泡正常发光1min消耗的电能Ω是
60J
C．电路消耗的总功率最大是1.6W
D．当电流表的示数为0.2A时，滑动变阻器连入电路的阻值是12.5
15．如图所示，烧杯中装有Ω一定量的水，把金属箔卷成一卷放入水中，金属箔沉底，再把它做
成碗状放入水中（水的质量未变）金属箔漂浮。与原来相比，金属箔受到的浮力和水对容
器底的压强将会
A．变大 变大 B．变大 不变 C．不变 不变 D．不变 变小
二、理解与应用（本题包括5个小题，共17分）
16．（3分）在庆祝中华人民共和国成立70周年阅兵式上，战旗方队集中展示中华人民共和
国成立以来荣誉功勋部队的战旗。我们看到战车上飘扬的红旗是由于红旗 （填“吸
收”或“反射”）红光，车上的擎旗手相对于车是 （填“静止”或“运动”）的，
车的动力是由发动机的 冲程提供的。

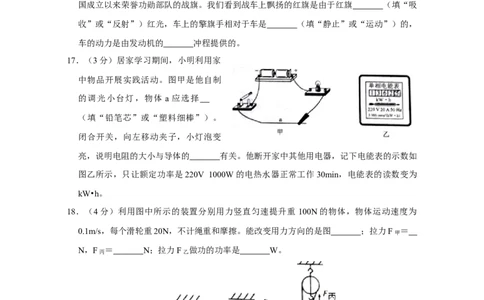

17．（3分）居家学习期间，小明利用家
中物品开展实践活动。图甲是他自制
的调光小台灯，物体 a 应选择
（填“铅笔芯”或“塑料细棒”）。
闭合开关，向左移动夹子，小灯泡变
亮，说明电阻的大小与导体的 有关。他断开家中其他用电器，记下电能表的示数如
图乙所示，只让额定功率是220V 1000W的电热水器正常工作30min，电能表的读数变为
kW•h。
18．（4分）利用图中所示的装置分别用力竖直匀速提升重 100N的物体，物体运动速度为
0.1m/s，每个滑轮重20N，不计绳重和摩擦。能改变用力方向的是图 ；拉力F甲 ＝
N，F丙 ＝ N；拉力F乙 做功的功率是 W。
甲 乙 丙
19．（4分）如图甲所示，电源电压
为 3V 且保持不变，灯泡 L 标有
1
“3V 0.9W”字样，闭合开关，
甲 乙电流表A 的示数如图乙所示，此时灯泡 L 的电阻为 ，电流表A 的示数为
2 1 1
A，灯泡L 、L 的实际功率之比为 。一段时间后，发现其Ω中一个灯泡熄灭且两电流
1 2
表示数相同，可能发生的故障是 。
20．（3分）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的
光射到凸透镜上，经凸透镜折射后在水面上发生反射和折射。请画出：
（1）经透镜后的折射光线。
（2）反射光线和进入水中光线的大致位置。
三、实验与探究（本题包括4个小题，共26分）
21．（4分）图中是利用钢尺探究声现象的实验情景。
（1）将钢尺紧压在桌面上，一端伸出桌边。拨动钢尺发出声音，说明声音是 产生
的。
（2）保持钢尺伸出桌面的长度不变，用大小不同的力拨动，发出声音的 不同；改
变钢尺伸出桌面的长度，用相同的力拨动，发出声音的 不
同。
（3）将钢尺伸出桌面的一端对着点燃的蜡烛，拨动钢尺发现烛焰
熄灭，说明声音可以传递 。
22．（6分）在探究固体熔化时温度的变化规律实验中，实验装置如图甲所示。
（1）实验过程中，不断搅拌试管中的固体小颗粒，使固体小颗粒 。
（2）图乙显示的是某时刻的温度，a、b、c三种读数方法中正确的是 ，温度计的示
数是 ℃。
（3）图丙是该物质熔化时温度随时间变化的图象，分析图象发现：该物质是 （填“晶体”或“非晶体”），熔化过程持续了 min。
（4）图 的模型可以形象地表示该物质在第12min所处状态的分子排布。
23．（8分）在劳动实践活动中，物理兴趣小组的同学用大豆、核桃、花生等食材制作营养豆
浆，并测量营养豆浆的密度。
（1）小明的实验过程：
①用调好的天平测量烧杯和豆浆的总质量，所加砝码和游码
在标尺上的位置如图甲所示，总质量为 g；
②把烧杯中的豆浆倒入量筒中一部分，如图乙所示，记下量
筒中豆浆的体积为 cm3；
③测出烧杯和剩余豆浆的质量为30g。
根据以上数据，计算豆浆的密度为 kg/m3。
（2）小亮的方法：
①用调好的天平测量空烧杯的质量m ；
1
②向空烧杯中倒入适量豆浆，测量烧杯和豆浆的总质量m ；
2
③将烧杯中的豆浆倒入量筒中，记下量筒中豆浆的体积V。
你认为 （填“小明”或“小亮”）的实验方法所测密度误差较大，理由是 。
（3）测量结束后，小明把核桃放入水中，发现核桃漂浮在水面上，他想测量核桃的密度，
于是挑选了一个不透水的核桃（如图丙），却发现无法放入量筒中。聪明的小明利用弹簧
测力计、小桶、细线、细铁丝、装满水的溢水杯，也测出了核桃的密度。
实验步骤：
①用弹簧测力计测出小桶所受的重力G；
② ；
③ 。
请补全主要步骤，用所测物理量的符号写出核桃密度的表达式 ＝ （水的密度用 表
水
示） ρ ρ
24．（8分）小明用图中所示的器材测量小灯泡
的电功率。待测小灯泡的额定电压为 2.5V，
额定功率估计在0.8W左右。（1）请画出导线，完成电路连接。
（2）小明刚连好最后一根导线，小灯泡就发出了明亮的光，他在连接电路中出现的错误是：
① ；② 。
（3）小明改正错误后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的发光情况，将测
量数据和实验现象记录在下表中。
实验要求 小灯泡的发光情况 电压表示数/V 电流表示数/A 小灯泡的实际功率/W
U实 ＝U额 明亮 2.5 0.28
U实 ＝0.8U额 较暗 2 0.25
U实 ＝0.4U额 微弱 1 0.2
小灯泡的额定功率是 W。
①实验结果表明： 越小，小灯泡的实际功率越小，小灯泡越暗。
②分析数据发现小灯泡的电阻是变化的，原因是 。
③（4）小明和同学交流时发现，他在实验设计中存在不完善的地方是 ，修改实验方
案后，接下来的操作是把滑动变阻器的滑片向 （填“A”或“B”）端调节，记录
电压表和电流表的示数，并观察小灯泡的发光情况。
四、分析与计算（本题包括2个小题，共17分）
25．（9分）抗击新冠肺炎疫情期间，我省用负压救护车转运患者，进行集中隔离治疗。该车
配置了负压装置，负压仓内气压小于外界气压，将内部空气“吸入”排风净化装置进行处
理，有效避免了病毒的传播。某次转运病人时，救护车以90kW的恒定功率在平直公路上
匀速行驶54km，用时30min。请解析下列问题：
（1）救护车在这段时间内的速度。
（2）救护车匀速行驶54km动力做的功。
（3）救护车所受的阻力。
（4）按照卫生部标准，负压仓内外气压差应在 10～38Pa之间。经测量发现，该车负压仓
0.9m2的面积上内外气体压力差为18N，通过计算判断负压仓内外气压差是否符合标准。
26．（8分）如图是探究电流通过导体时产生热量与电流的关系实验装置。烧瓶中煤油的质量
为200g，电阻丝R的阻值为20 。电路中电源电压为12V且保持不变，滑动变阻器的规格
为“50 1A”。闭合开关，调Ω节滑动变阻器的滑片，当电流表示数为 0.5A时，通电5min
观察到烧Ω瓶中煤油的温度从25℃升高了3℃。[c煤油 ＝2.1×103J/（kg•℃）]求：
（1）滑动变阻器连入电路的阻值。（2）煤油吸收的热量。
（3）电阻丝的加热效率。2020 年淄博市初中学业水平考试
物理参考答案
一、选择题（评分标准：每小题2分，共计30分）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案 A C D C B B D C B D B A C D A
二、理解与应用（评分标准：16-19题每空1分，20题3分，共计17分）
16．（3分）反射 静止 做功 17．（3分）铅笔芯 长度
1363.0
18．（4分）甲 100 40 12 19．（4分）10 0.7 3：4 L
1
开路
20．如图所示
三、实验与探究（评分标准：21-24题每空1分包括作图题，共计26分）
21．（1）物体振动 （2）响度 音调 （3）能量
22．（1）受热均匀 （2）b 73 （3）晶体 5 （4）C
23． （1）①71.6 ②40 ③1.04×103
（2）小亮 将烧杯中的豆浆全部倒入量筒中，会有一部分的豆浆粘在烧杯上而倒
不干净，因此所测的体积会偏小
（3）②把核桃轻轻放入装满水的溢水杯中，核桃漂浮，用弹簧测力计测出小桶和
溢出水的总重力G
1
③用细铁丝把核桃压入水中，使核桃全部浸没，用弹簧测力计测出小桶和溢出
水的总重力G •ρ 。
2 水
24．（1）如图
（2）①连接电路时开关没有断开 ②没有将变阻器的最大电阻连入电路中
（3）①0.7 ②灯的电压 ③灯的电阻随温度的变化而变化
（4）实际电压都不大于额定电压 B
四、分析与计算（本题包括2个小题，共17分）
25．（9分）（1）30m/s （2）1.62×108J （3）3000N
（4）按照卫生部标准，通过计算20pa判断负压仓内外气压差符合标准26．（8分）（1）4Ω （2）1.26×103J （3）84%
2020 年淄博市初中学业水平考试
物理试题解析
一、选择题
1．【考点】光直线传播的应用．
【答案】A
【分析】（1）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会
出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
（2）光在同一均匀介质中沿直线传播；
（3）小孔成像像的大小，当物距一定时与像到孔的距离有关。
【解析】
解：A、日食现象是由于光的直线传播形成的，故可用光的直线传播解释，故A正确；
B、小孔成像是光的直线传播形成的，故B错误；
C、日食通过小孔成倒立、缩小的实像，故C错误；
D、日食通过小孔所成的像与小孔的形状无关，故D错误。
故选：A。
【点评】本题考查光的直线传播，以及小孔成像的有关知识，难度不大。
2．【考点】半导体的特点与作用；电磁波的传播与应用；能源的分类；核裂变．
【答案】C
【分析】（1）电磁波可以在真空中传播；
（2）核电站是利用可控的核裂变实现的；
（3）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫
导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体。半导体
材料有许多独特的功能，根据半导体材料的特殊性质制成了特殊的元件；
（4）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可
再生能源。
【解析】
解：A、电磁波的传播不需要依赖物质，电磁波可以在真空中传播，故A错；
B、据课本知识可知，核电站是利用可控的核裂变实现的，故B错；
C、手机芯片上的晶体管是用半导体材料制成的，故C正确；
D、风能、太阳能都是能够源源不断的从自然界得到的能源叫可再生能源，故D错；
故选：C。
【点评】本题综合性很强，考查了多方面的知识，但都是一些基础知识，是常见题型。
3．【考点】质量的估测；长度的估测；速度与物体运动；电功率的概念．
【答案】D
【分析】首先对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据
需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解析】
解：A、一张纸的厚度约为0.1mm，故A错误。
B、成年人步行的速度约为1m/s，故B错误。
C、家用空调正常工作时的功率约为1000W，故C错误。
D、一斤（500g）鸡蛋可称8﹣﹣10个，那么一个鸡蛋的质量约为50g，故两个鸡
蛋的质量约100g，故D正确。
故选：D。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
4．【考点】红外线；凸透镜成像的应用．
【答案】C
【分析】摄像头的镜头是凸透镜，其是利用物体在凸透镜的 2倍焦距以外，像成在另一
侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的。
【解析】解：
ACD、摄像头相当于凸透镜，是利用物体在凸透镜的2倍焦距以外，成倒立、缩小实像
的原理工作的，其应用与照相机的成像原理相同，故AD错误，C正确，
B、摄像头捕捉到的红外线属于不可见光，在红光以外，不是红色的光，故B错误；
故选：C。
【点评】本题考查了凸透镜成像及其应用，与实际生活联系密切，是一道中档题。
5．【考点】安全用电原则．
【答案】B
【分析】（1）安全用电的原则是：不接触低压带电体、不靠近高压带电体；
（2）家庭电路中电能表的作用是测量家里消耗了多少电能，接在家庭电路的干路上；
（3）发现有人触电，一定要及时切断电源；
（4）用电器的三脚插头能防止金属外壳漏电而触电，不能用两脚插头代替。
【解析】
解：A、不接触低压带电体、不靠近高压带电体，故不能在高压线或者变压器附近玩耍，
故A错误；
B、输电线进户后应先接电能表，故B正确；
C、发现有人触电时，首先切断电源或让触电者尽快脱离开电源，再实行救援措施，
故C错误；
D、若把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏
电时，不能将电流及时导向大地，易发生触电事故，故D错误。
故选：B。
【点评】本题考查了安全用电的常识。安全用电的原则是：不接触低压带电体，不靠近
高压带电体。
6．【考点】磁场；磁感线及其特点．
【答案】B
【分析】为描述磁场的性质，引入了磁感线；在磁体外部，磁感线从磁体的 N极出来
回到S极；在磁体两极的磁场是最强的；小磁针在磁场中静止时，N极的指向为磁场的方
向。
【解析】
解：A、由图可知，磁感线都是从甲乙出来的，所以甲乙都是N极，故A错误；
B、由图可知，小磁针附近的磁感线方向是向下的，所以小磁针的下端为N极，上
端为S极，故B正确；
C、A、B两点靠近磁极的距离不同，所以磁场强弱是不相同的，故C错误；
D、为了描述磁场的性质，引入了磁感线，磁感线是不存在的，故D错误。
故选：B。
【点评】本题考查了磁感线的方向、磁场的强弱，属于基础性题目。
7．【考点】增大或减小摩擦的方法；增大压强的方法及其应用；减小压强的方法及其应
用；大气压强与高度的关系．
【答案】D
【分析】（1）从羽绒服的材料和结构方面可解释其保温性能；
（2）海拔越高，气压越低，同时空气中的氧气也越稀薄，据此分析；
（3）增大摩擦力的方法：在接触面粗糙程度一定时，增大压力、增大摩擦力；在压力一定时，增大接触面的粗糙程度、增大摩擦力；
（4）压力一定时，减小受力面积可以增大压强，据此分析。
【解析】
解：A、厚厚的羽绒服其材料和结构特点决定了它可以减少热量散失，保持人的体温，
故A正确；
B、由于海拔越高，气压越低，同时空气中的氧气也越稀薄，因此，携带氧气瓶供
氧，可以减小山顶气压偏低带来的危险，故B正确；
C、穿上冰爪，增大了接触面的粗糙程度，在压力一定的情况下可以增大摩擦力，
故C 正确；
D、登山靴的冰爪底部非常锋利，可以增大压强，利于插入冰雪中，而不是增大压
力，故D错误。
故选：D。
【点评】本题以登山为背景，考查了有关热量传递、大气压与高度的关系、增大摩擦力、
增大压强等相关知识，综合性强，但难度不大。
8．【考点】惯性；力与运动的关系；压力及重力与压力的区别．
【答案】C
【分析】（1）物体受平衡力作用时，将处于静止状态或匀速直线运动状态；
（2）惯性是指一切物体都有保持原来运动状态不变的性质，惯性的大小只与物体的质量
有关，质量越大，惯性越大；
（3）相互作用力的特点：大小相等、方向相反、作用在同一条直线上、作用在两个物体
上；
（4）力是改变物体运动状态的原因。
【解析】
解：A、骑行中的自行车停止用力后会慢慢停下来，自行车的速度逐渐变小，处于非平
衡状态，所以受到非平衡力的作用，故A错误；
B、自行车停止用力后会慢慢停下来，在这个过程中，自行车的质量不变，所以惯
性大小不变，故B错误；
C、自行车对地面的压力大小等于地面对自行车的支持力，这两个力是一对相互作
用力，其大小相等，故C正确；
D、自行车停止用力后会慢慢停下来是由于受到阻力的作用，所以力是改变物体运
动状态的原因，故D错误。
故选：C。
【点评】本题主要考查了平衡力的辨别、平衡状态的判断以及惯性概念的理解，属力学
基础题，难度不大。
9．【考点】能量的转化；机械能的概念；动能和势能的转化与守恒．
【答案】B
【分析】（1）燃料燃烧时将化学能转化为内能，内能再转化为火箭的机械能；
（2）（4）分析卫星的动能、重力势能大小的变化，从动能和重力势能大小的影响因素考
虑。动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。重力势能大小
的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
（3）不计空气阻力，卫星的机械能是守恒的。
【解析】
解：A、火箭内的燃料燃烧时将化学能转化为内能，内能再转化为火箭的机械能，故
A正确；
B、火箭升空时，卫星质量不变，而速度增大，所以动能增大；因为高度增大，所
以重力势能增大；不是动能转化为重力势能，故B错误；C、卫星在大气层外沿椭圆轨道绕地球运行，由于没有空气阻力，所以机械能守恒，
机械能总量保持不变，故C正确；
D、卫星在大气层外沿椭圆轨道绕地球运行，由于机械能保持不变，在近地点时重
力势能最小，则动能最大，故D正确；本题选错误的；
故选：B。
【点评】掌握动能、重力势能、弹性势能的影响因素，利用控制变量法，判断动能、重力
势能、弹性势能、机械能的变化。
10．【考点】杠杆的平衡条件；杠杆的分类；杠杆的动态平衡分析．
【答案】D
【分析】（1）分析杠杆的动力臂、阻力臂的大小关系，确定杠杆类型；
（2）杠杆的动力、阻力，都是杠杆受到的力；
（3）在阻力、阻力臂不变时，动力臂越小、动力越大。
【解析】
解：AB、图①，动力臂为L（不是OA）大于阻力臂L，所以是省力杠杆；故AB错误；
1 2
图① 图②
C、物体对杠杆的拉力为阻力，不是物体受到的重力G，故C错误；
D、如图②：保持杠杆位置不变，将动力F转至F 位置，动力臂变小，而阻力、阻力
1
臂不变，由杠杆平衡条件可知，动力变大，故D正确。
故选：D。
【点评】本题考查了杠杆分类、杠杆平衡条件的应用，作图、确定动力臂和阻力臂的大小
关系以及动力臂的大小变化是关键。
11．【考点】沸腾及沸腾条件；温度、热量与内能的关系；分子间的作用力；燃料的热值
及其计算．
【答案】B
【分析】（1）液体沸腾时继续吸热但温度不变；（2）分子间存在引力和斥力；
（3）热量是一个过程量；（4）热值是燃料本身的一种特性，与燃烧情况无关。
【解析】
解：A、液体沸腾时继续吸热，但温度保持不变，故A错误；
B、面被拉长未断，这说明分子之间存在相互作用的引力，故B正确；
C、热量是一个过程量，不能说含有热量，故C错误；
D、热值是燃料本身的一种特性，热值的大小与燃料是否完全燃烧没有关系，故D
错误。
故选：B。
【点评】本题考查了液体沸腾的特点、分子动理论、热量、热值的大小，属于基础知识，
要掌握。
12．【考点】串、并联电路的设计．
【答案】A
【分析】抽水和加热能独立操作互不影响，故电动机M与R并联，每个开关与一个电
路元件串联。【解析】
解：A、电动机M与R并联，每个开关与一个电路元件串联，抽水和加热互不影响，A
正确；
BC、S 控制整个电路，只有闭合S ，M（R）工作时，再闭合S ，R（M）才能工
1 1 2
作，不符合题意；
D、S 控制整个电路，两用电器串联，只闭合（断开）S ，M和R同时工作（停止工
1 1
作）；再闭合S，M短路，M不能工作，只有R工作，不符合题意；
2
故选：A。
【点评】本题考查根据要求设计电路图，关键是明确并联电路各支路互不影响。
13．【考点】电路的三种状态；串联电路和并联电路的辨别；电路的动态分析．
【答案】C
【分析】（1）同时闭合开关S 、S 、S 时，电流从电源的正极出发，经S 、S 、S 回
1 2 3 3 2 1
到电源的负极，会造成电源短路，据此进行判断；
（2）只闭合开关S、S 时，电路为灯泡L的简单电路，据此进行判断；
2 3
（3）只闭合开关S 时，灯泡L与滑动变阻器串联，根据滑片的移动可知接入电路中电阻
2
的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的电压特点可知灯泡两端的
电压变化，根据P＝UI可知灯泡实际功率的变化，进一步得出灯泡亮暗的变化；
（4）只闭合开关S 、S 时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，根
1 3
据电源的电压可知滑片移动时电压表示数的变化。
【解析】
解：A、同时闭合开关S 、S 、S 时，电流从电源的正极出发，经S 、S 、S 回到电源
1 2 3 3 2 1
的负极，会造成电源短路，故A错误；
B、只闭合开关S、S 时，电路为灯泡L的简单电路，灯泡发光，故B错误；
2 3
C、只闭合开关S 时，灯泡L与滑动变阻器串联，当滑片P向右移动时，接入电路
2
中的电阻变大，电路中的总电阻变大，由I＝ 可知，电路中的电流变小，由串联电路的
分压特点可知，灯泡两端分得的电压变小，因灯泡的亮暗取决于实际功率的大小，所以由
P＝UI可知，灯泡的实际功率变小，灯泡变暗，故C正确；
D、只闭合开关S、S 时，灯泡L与滑动变阻器R并联，电压表测电源两端的电压，
1 3
由电源的电压不变可知，滑片移动时，电压表的示数不变，故D错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清
电路的连接方式和电表所测的电路元件是关键。
14．【考点】欧姆定律的应用；电功与电能的计算；电功率的计算．
【答案】D
【分析】由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流。
（1）灯泡正常发光时的电流和额定电流相等，根据图乙读出灯泡正常发光时的电压，根
据欧姆定律求出灯泡正常发光时的电阻；
（2）根据W＝UIt求出灯泡正常发光1min消耗的电能；
（3）灯泡正常发光时电路中的电流最大，电路的总功率最大，根据P＝UI求出其大小；
（4）根据图乙读出电流表的示数为0.2A时灯泡两端的电压，根据串联电路的电压特点求
出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器连入电路的阻值。
【解析】
解：由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流。
A、灯泡正常发光时的电流I ＝0.25A，由图乙可知，灯泡正常发光时的电压U ＝
L L2.5V，由I＝ 可得，灯泡正常发光时的电阻：R ＝ ＝ ＝10Ω，故A错误；
L
B、灯泡正常发光1min消耗的电能：W ＝U I t＝2.5V×0.25A×60s＝37.5J，故B错误；
L L L
C、灯泡正常发光时电路中的电流最大，电路的总功率最大，则 P ＝UI ＝UI ＝
大 大 L
4V×0.25A＝1W，故C错误；
D、由图乙可知，当电流表的示数为0.2A时，灯泡两端的电压U ′＝1.5V，因串联电
L
路中总电压等于各分电压之和，所以滑动变阻器两端的电压：U ＝U﹣U ′＝4V﹣1.5V＝
R L
2.5V，则滑动变阻器连入电路的阻值：R＝ ＝ ＝12.5Ω，故D正确。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式、电功公式的应用，从图
象中获取有用的信息是关键。
15．【考点】液体的压强的特点；阿基米德原理的应用；物体的浮沉条件及其应用．
【答案】A
【分析】金属箔卷成一卷时沉入水中，制成碗状漂浮在水面，在自重不变的情况下，说
明浮力比刚才变大了；由阿基米德原理原理可知，浮力变大，排开水的体积变大，容器内
液面上升，根据液体压强公式p＝ρgh判断水对容器底的压强变化。
【解析】解：把金属箔卷成一卷放入水中，金属箔沉底，所受水的浮力小于自身重力；
金属箔做成碗状漂浮在水面，由漂浮条件可知，所受水的浮力等于自身重力，说明浮力变
大；由阿基米德原理F ＝ρ gV 可知，金属箔排开水的体积增大，所以容器内液面升高；
浮 水 排
由p＝ρgh可知，水对容器底的压强变大；故A正确，BCD错误。
故选：A。
【点评】正确判断金属箔浮力大小变化，进一步根据阿基米德原理判断液面变化是解题
的关键。
二、理解与应用
16．【考点】运动和静止的相对性；物体的颜色；内燃机的四个冲程．
【答案】反射 静止 做功
【分析】（1）不透明的物体的颜色是由它反射的色光决定的；
（2）判断物体的运动和静止，首先确定被研究的物体，其次是看被研究的物体和参照物
之间有没有发生位置的改变，若没有位置的改变，则是静止的，否则是运动的；
（3）内燃机一个工作循环有吸气冲程、压缩冲程、做功冲程和排气冲程四个冲程，只有
做功冲程将内能转化为机械能对外做功。
【解析】解：我们看到五星红旗是红色的，是因为红旗反射红色的光，把其他颜色的光
吸收了；车上的擎旗手相对于车没有位置上的变化，所以擎旗手相对于车是静止的；内燃
机一个工作循环有吸气冲程、压缩冲程、做功冲程和排气冲程四个冲程，只有做功冲程将
内能转化为机械能对外做功，故车的动力是由发动机的做功冲程提供的
【点评】此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究
同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论。
17．【考点】影响电阻大小的因素；电能表参数的理解与电能的求法．
【答案】铅笔芯 长度 1363.0
【分析】（1）容易导电的物体叫导体；
（2）电阻是导体本身的一种属性，与导体的材料、长度、横截面积和温度有关；
（3）知道电热水器的额定功率和正常工作时间，利用 W＝Pt求只有电热水器正常工作
30min消耗的电能，可得后来电能表的示数.
【解析】解：因为铅笔芯是导体，塑料棒是绝缘体，所以物体a应选择将铅笔芯连入电路，灯泡能发光；闭合开关，向左移动夹子，小灯泡变亮，铅笔芯接入电路的长度变短、
连入的电阻变小，电路电流变大，说明电阻大小与导体长度有关；只让一个标有“220V
1000W”的电热水器正常工作30min，消耗的电能：W＝Pt＝1kW× h＝0.5kW•h；
电能表的示数变为：1362.5kW•h+0.5kW•h＝1363.0kW•h，
【点评】本题考查了电能表读数、消耗电能的计算，关键是电能表参数含义的理解与掌握。
18．【考点】定滑轮及其工作特点；功率的计算．
【答案】甲 100 40 12。
【分析】使用定滑轮不省力，但可以改变力的方向；使用动滑轮或滑轮组时，不计绳重和
摩擦，根据F＝ （G+G ）求出拉力的大小；根据P＝ ＝ ＝Fv求出拉力的功率。
轮
【解析】解：由图可知，提升物体时，甲中的装置是定滑轮，可以改变力的方向；乙丙中
装置的拉力的方向都是向上的，没有改变力的方向；
不计绳重和摩擦，使用定滑轮时不省力也不费力，所以F ＝G＝100N；
甲
丙装置中有三段绳子拉着动滑轮，则F＝ （G+G ）＝ ×（100N+20N）＝40N；
轮
乙装置中有两段绳子拉着动滑轮，则F＝ （G+G ）＝ ×（100N+20N）＝60N；
轮
物体运动速度为0.1m/s，则乙中绳子的自由端移动的速度为：v＝2×0.1m/s＝0.2m/s；
拉力的功率为：P＝ ＝ ＝F v＝60N×0.2m/s＝12W。
乙
【点评】本题考查了定滑轮、动滑轮、滑轮组的特点和功率的计算，难度不大。
19．【考点】电流表、电压表在判断电路故障中的应用；欧姆定律的应用；实际功率．
【答案】10 0.7 3：4 L 开路
1
【分析】（1）由电路图可知，闭合开关，两灯泡并联，电流表A 测量干路电流，电流
1
表A 测量L 的电流；根据并联电路的电压特点可知灯泡正常发光，根据P＝ 求出灯
2 2
泡L 的电阻；根据欧姆定律求出灯泡L 正常工作的电流；由图乙读出L 的电流，根据并
1 1 2
联电路的电流特点即可求出干路电流；根据P＝UI求出灯泡L、L 的实际功率之比；
1 2
（2）一段时间后，其中一个灯泡熄灭说明电路出现开路或对熄灭灯泡短路，由于另一个
灯泡发光，则说明不可能是对灯泡短路；根据两电流表有示数且相同，判断发光的灯泡以
及出现开路的灯泡。
【解析】
解：（1）由电路图可知，闭合开关，两灯泡并联，电流表 A 测量干路电流，电流表A
1 2
测量L 的电流；
2
根据并联电路的电压特点可知：U＝U＝U＝3V，
1 2
已知U ＝3V，所以灯泡L 正常工作，
1额 1
根据P＝ 可得L 的电阻：R ＝ ＝ ＝10Ω；
1 1灯泡L 正常工作的电流：I＝ ＝ ＝0.3A；
1 1
由图乙可知，电流表A 量程是0～0.6A，则示数为0.4A，即通过L 的电流I＝0.4A；
2 2 2
所以，干路电流I＝I+I ＝0.3A+0.4A＝0.7A，即电流表A 的示数为0.7A；
1 2 1
L、L 的实际功率之比为 P：P＝UI：UI＝3V×0.3A：3V×0.4A＝3：4；
1 2 1 2 1 1 2 2
（2）一段时间后，其中一个灯泡熄灭，说明可能是电路出现开路或该灯泡短路；由于另
一个灯泡发光，则说明不可能是对灯泡短路，否则另一个灯泡不能发光；由于两电流表有
示数且相同，说明发光的灯泡是L，则故障是L 开路。
2 1
【点评】本题考查了并联电路的特点、故障的分析、电流表读数、实际功率的计算，有一
定难度。
20．【考点】作光的折射光路图；透镜的光路图．
【答案】见解析
【分析】（1）由图示可知，入射光线平行于凸透镜的主光轴，经凸透镜折射后过焦点；
（2）凸透镜右侧的焦点为入射点，过入射点画出法线，根据光的反射定律、折射规律画
出反射光线、折射光线。
【解析】
解： （1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点；
（2）过焦点（入射点）F画出法线，根据反射角等于入射角在法线右侧空气中
画出反射光线；在法线右侧的水中，根据折射角小于入射角画出折射光线，如图所示：
【点评】本题考查了凸透镜的三条特殊光线、光的反射定律和折射规律的应用，注意：
凸透镜的焦点为光线到水面的入射点。
三、实验与探究
21．【考点】声音的产生；频率与音调的关系；响度与振幅的关系；声与能量．
【答案】（1）物体振动（2）响度 音调（3）能量
【分析】（1）声音由物体的振动产生。（2）声音的三个特征分别就是：音调、响度、
音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强
弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。（3）声可以传递
信息和能量。
【解析】
解：（1）拨动钢尺发出声音，说明声音是物体振动产生的。
（2）保持钢尺伸出桌面的长度不变，用大小不同的力拨动，发出声音的响度不同，因
为力度不同，物体的振幅不同，响度则不同。改变钢尺伸出桌面的长度，用相同的力拨动，
发出声音的音调不同，因为钢尺伸出桌面的长度不同，振动的频率不同，则音调不同。
（3）拨动钢尺发现烛焰熄灭，说明声音可以传递能量，使烛焰熄灭。
【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声音的，且
影响三个特征的因素各不相同。
22．【考点】物质的三态及其基本特征；熔化和凝固的探究实验．
【答案】（1）受热均匀（2）b 73（3）晶体 5（4）C
【分析】（1）固体颗粒越小，受热越均匀；（2）温度计读数时视线要与温度计液柱的上表面相平；首先确定温度计的分度值，然后
进行读数；
（3）根据图象分析物质的种类和熔化的特点；
（4）物质为固态时，分子间距较小且排列很有规律；物质为液态时，分子间距小，分子
的排列无规律；物质为气态时，分子间距较大，分子排列无规律。
【解析】
解：（1）实验过程中，不断搅拌试管中的固体小颗粒，这样做的目的使固体小颗粒受
热均匀，便于观察和记录；
（2）温度计读数时，俯视会造成测量值偏大；仰视会造成测量值偏小，所以读数时视线
要与温度计液柱的上表面相平，故b是正确的；温度计的分度值是1℃，温度计的示数是
73℃；
（3）由图可知，该物质在熔化的过程中，吸收热量，温度保持 78℃不变，所以该物质为
晶体；熔化的时间为10min﹣5min＝5min；
（4）由图可知，物质在第12min时熔化完毕，为液态，根据图象可知，A为气态，B为
固态，C为液态，故选C。
【点评】本题考查了固体熔化与凝固特点实验，知道晶体与非晶体的特点，认真分析实
验数据、熟练掌握基础知识即可正确解题。
23．【考点】液体的密度测量实验；固体的密度测量实验．
【答案】（1）①71.6 ②40 ③1.04×103
（2）小亮 将烧杯中的豆浆全部倒入量筒中，会有一部分的豆浆粘在烧杯上而倒
不干净，因此所测的体积会偏小
（3）②把核桃轻轻放入装满水的溢水杯中，核桃漂浮，用弹簧测力计测出小桶和
溢出水的总重力G；
1
③用细铁丝把核桃压入水中，使核桃全部浸没，用弹簧测力计测出小桶和溢出水的总重力
G； •ρ 。
2 水
【分析】（1）天平读数时应该是砝码加游码的示数；读出量筒中液体的体积；物质密
度是物质质量与体积的比值；
（2）根据公式，分别分析质量和体积的偏差，即可得出是偏大还是偏小；
（3）根据G＝mg算出核桃的质量，当核桃浸没时，溢出水的体积等于核桃的体积，利用
密度公式表示出核桃的密度。
【解析】
解：（1）①烧杯和豆浆的总质量为：m＝50g+20g+1.6g＝71.6g；
1
②量筒中液面位置如图乙所示，则量筒中豆浆的体积V＝40mL＝40cm3，
③量筒内豆浆的质量m＝m﹣m＝71.6g﹣30g＝41.6g，
1 2
豆浆的密度为：ρ＝ ＝1.04g/cm3＝1.04×103kg/m3；
（2）小亮将烧杯中的豆浆全部倒入量筒中，会有一部分的豆浆粘在烧杯上而倒不干净，
因此所测的体积会偏小，根据公式ρ＝ 得测得的密度比真实值偏大，所以小亮所测密
度误差较大；
（3）当核桃浸没时，溢出水的体积等于核桃的体积，利用排水法测量出核桃的体积，
故步骤为：
①用弹簧测力计测出小桶所受的重力G；
②把核桃轻轻放入装满水的溢水杯中，核桃漂浮，用弹簧测力计测出小桶和溢出水的总重
力G，
1
③用细铁丝把核桃压入水中，使核桃全部浸没，用弹簧测力计测出小桶和溢出水的总重力G，漂浮时溢出水的重力为：G ＝G﹣G，
2 排 1
根据漂浮时浮力等于重力以及阿基米德原理知，
核桃的重力为：G ＝G ＝G﹣G，
核桃 排 1
核桃全部浸没时，溢出水的重力为：G ′＝G﹣G，
排 2
根据阿基米德原理知此时的浮力为：F ＝G ′＝G﹣G，
浮 排 2
核桃的体积为：V＝V ′＝ ＝ ，
排
核桃的密度为：ρ＝
【点评】本题考查液体密度和固体密度的测量实验，关键是将课本知识内容记忆清楚，仔
细分析即可。
24．【考点】电功率的测量实验．
【专题】电能和电功率；测量型实验综合题；实验基本能力．
【答案】（1）如图；
（2）①连接电路时开关没有断开 ②没有将变阻器的最大电阻连入电路中；
（3）①0.7 ②灯的电压 ③灯的电阻随温度的变化而变化
（4）实际电压都不大于额定电压 B
【分析】（1）由待测小灯泡的额定电压为2.5V确定电压表选用小量程与灯并联，额定功
率估计在0.8W，根据P＝UI得出灯的额定电流确定电流表选用小量程与灯串联；
（2）为保护电路，连接电路时开关应断开；将变阻器的最大电阻连入电路中；
（3）①由表中数据知灯在额定电压下的电流，根据P＝UI求出小灯泡的额定功率；
②比较第1、2、3次电压的变化，根据P＝UI得出第1、2、3次实验的实际功率，分析表
中数据得出结论；
③灯的电阻随温度的变化而变化；
（4）研究灯的亮度与功率的关系实验中，应分别测量出灯的实际电压等于、小于、略大
于额定电压灯的功率大小；
灯在额定电压下正常发光，根据串联电路电压的规律及分压原理分析回答。
【解析】解：
（1）待测小灯泡的额定电压为2.5V，电压表选用小量程与灯并联，额定功率估计在
0.8W，根据P＝UI，灯的额定电流：
I＝ ＝ ＝0.32A，电流表选用小量程与灯串联，如下所示：（2）小明刚连好最后一根导线，小灯泡就发出了明亮的光，他在连接电路中出现的错误
是：
①连接电路时开关没有断开；
②没有将变阻器的最大电阻连入电路中
（3）①由表中数据知，灯在额定电压下的电流为0.28A，小灯泡的额定功率是：P＝UI＝
2.5V×0.28A＝0.7W；
②由表中的数据，第1、2、3次实验灯的实际电压逐渐变小，灯的实际功率分别为：
0.7W、0.5W和0.2W，故实验结果表明：灯的实际电压越小，小灯泡的实际功率越小，小
灯泡越暗；
③分析数据发现小灯泡的电阻是变化的，原因是灯的电阻随温度的变化而变化；
（4）研究灯的亮度与功率的关系实验中，应分别测量出灯的实际电压等于、小于、略大
于额定电压灯的功率大小，在实验设计中存在不完善的地方是实际电压都不大于额定电压，
为增大灯的电压，接下来的操作是把滑动变阻器的滑片向 B端调节，记录电压表和电流
表的示数，并观察小灯泡的发光情况。
【点评】本题测量小灯泡的电功率，考查电路连接、注意事项、功率计算、影响电阻大小
的因素、操作过程和数据分析。
四、分析与计算
25．【考点】速度的计算；功的计算；功率计算公式的应用．
【答案】见解析
【分析】（1）根据速度v＝ 公式可求救护车在这段时间内的速度；
（2）根据W＝Pt可求救护车匀速行驶54km动力做的功；
（3）根据W＝Fs求出牵引力大小；
（4）根据p＝ 可求判断负压仓内外气压差是否符合标准。
【解析】
解：（1）救护车在这段时间内的速度：v＝ ＝ ＝30m/s；
（2）救护车匀速行驶54km动力做的功：W＝Pt＝90×103W×30×60s＝1.62×108J；
（3）根据W＝Fs，牵引力F＝ ＝ ＝3000N；救护车匀速直线运动，
处于平衡状态，受到的牵引力和阻力是平衡力，大小相等，所受阻力：f＝F＝3000N；
（4）负压仓内外气压差：△p＝ ＝ ＝20pa，按照卫生部标准，负压仓内
外气压差应在10～38Pa之间，负压仓内外气压差是20pa，符合标准。
【点评】本题主要考查速度、压强、功和功率的公式以及计算，是一道综合题。
26．【考点】焦耳定律；电功与热量的综合计算．
【答案】见解析
【分析】（1）根据I＝ 算出电路的总电阻，根据串联电路电阻的规律算出滑动变阻器
连入电路的阻值；（2）根据Q ＝c m△t算出煤油吸收的热量；
吸 煤油
（3）根据W＝Q＝I2Rt算出5min内电阻丝消耗的电能，由效率公式算出电阻丝的加热效
率。
【解析】
解：（1）根据I＝ 知，电路的总电阻为：R ＝ ＝ ＝24Ω，根据串联电路的电
总
阻规律可知，滑动变阻器连入电路的阻值为：R ＝R ﹣R＝24Ω﹣20Ω＝4Ω；
滑 总
（2）煤油吸收的热量为：Q ＝c m△t＝2.1×103J/（kg•℃）×0.2kg×3℃＝1.26×103J；
吸 煤油
（3）5min内电阻丝消耗的电能为：W＝Q＝I2Rt＝（0.5A）2×20Ω×5×60s＝1500J，电阻丝
的加热效率为：η＝ ×100%＝ ×100%＝84%。
【点评】本题考查了欧姆定律的应用、吸热公式的应用以及效率公式的应用，是一道综合
计算题，但是难度不是很大。
