第五章
透镜及其应用
第 3 节 凸透镜成像的规律
1．凸透镜成像动态变化规律
（1）_____________是成放大实像和缩小实像的分界点；
（2）_________是成实像和虚像的分界点；
（3）_________是正立和倒立的分界点；
（4）_________是像和物体同侧、异侧的分界点；
（5）_________时，物近→像远、像变大；物远→像近、像变小；
（6）_________时，物远→像远、像变大；物近→像近、像变小。
关键提醒：实像都是_________的；虚像都是_________的。

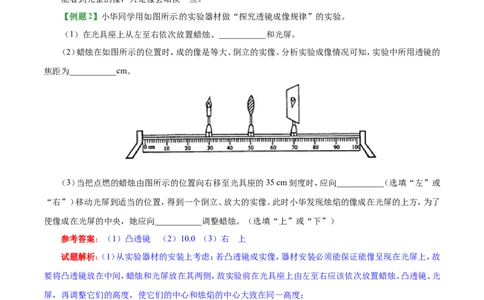

2．探究凸透镜成像规律
在研究凸透镜成像特点的实验中，依次把蜡烛、凸透镜和光屏放在同一直线上，并调整它们的高度，
使蜡烛、凸透镜和光屏的中心大致在同一水平高度，目的是使所成的像成在光屏中间，同时又便于我们
观察。
蜡烛放在凸透镜一倍焦距以外，不能太靠近焦点，否则成的像比较远，光具座不够长，光屏接不到像；
蜡烛放到一倍焦距以内时，成虚像，光屏接不到像；蜡烛放到一倍焦距处不成像。
注意：每次都要反复调节光屏的位置，直到光屏上出现的像最清晰，这样测得的像距最准确。u=2f u=f u=f u=f u>f u2f，成倒立、缩小的实像。如果把蜡烛
向右移动25 cm，此时物体位于一倍和二倍焦距之间，成倒立、放大的实像，幻灯机是根据这个原理制成
的。
10．凸 实
【解析】摄像头的镜头相当于一个凸透镜，拍摄照片时，物距远大于2倍焦距，根据凸透镜的成像规律可
知此时成倒立、缩小的实像。
11．（1）会聚 （2）同一高度 放大 投影仪
【解析】（1）平行光线经过凸透镜后会聚于一点，这一点就是焦点，可知，凸透镜对光线具有会聚作用，
焦点到光心的距离是焦距；
（2）由图可知，物距小于像距，成倒立、放大的实像，这一特点的应用是投影仪或幻灯机。
12．A【解析】比较甲、乙两图，乙的像更大。根据凸透镜成实像时“物近像远像变大”，为了拍摄照片乙，应
减小物距，相机适当靠近蝴蝶，同时增大像距，镜头略向外伸，故A正确为答案。13．C【解析】A．光屏上能呈现烛焰的像，说明是实像，虚像不能成在光屏上，故A错误；B．凸透镜成实像时，
都是倒立的，成虚像时是正立的，如图成的是实像，是倒立的，故B错误；C．由图知，物距位于一倍到二
倍焦距之间，像距大于二倍焦距，成倒立放大的实像，故光屏上呈现的是烛焰放大的像，故C正确；D．该
实验现象能说明投影机的成像特点，而照相机利用的是成缩小实像的规律，故D错误；故选C。学科~网
14．D【解析】根据凸透镜成像规律：当物距uu>f时，成倒立、放大的实像，此时像距v>2f，则像距大于物距u，故B正确；当物距等于像距，即
u=v=2f时，成倒立、等大的实像，故C正确；当物距u>2f时，成倒立、缩小的实像，由图可知，D错误；故
答案为D。
15．凸透镜 C 大于 B
16．大于 缩小 大 凸
【解析】照相机成像，成倒立缩小实像，物距大于二倍焦距；物距变小像距变大，为能拍摄出清晰的像，应
减小像距，物距变大，应装一个凸透镜，凸透镜可以使光线会聚，提前会聚。
17．（1）较大 （2）远离 完整 下移 （3）C
【解析】（1）光屏上能接到像，像是实像，实像都是倒立的；当凸透镜在①处时，物距大，像距小，成的是
缩小的像；当凸透镜在②处时，物距小，像距大，成的是放大的像，故与镜在①位置相比，在②位置时，所
得到的像较大；
（2）在烛焰、透镜和光屏三者的中心在同一高度的情况下，当他将透镜和光屏的位置固定后，发现无论如
何移动蜡烛，光屏上都得不到像。根据凸透镜成像规律可知，凸透镜成实像时，像距都大于焦距。
现在光屏上不成像，则意味着光屏与凸透镜间距离小于焦距，要想在光屏上得到像，应该使光屏与透镜
距离大于焦距，所以透镜应远离光屏；遮住凸透镜的下半部，物体上任一点射向凸透镜的上半部，经凸透
镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗；若将蜡烛稍
微上移，屏上的像将下移；
（3）凸透镜成像时，成的实像，与原物体相比，上下颠倒、左右相反，故选C。
18．D【解析】根据题意知道，是使用照相机向地面拍照，而照相机是利用凸透镜成倒立、缩小的实像工作的，照相时，物距要大于二倍焦距，像距会大于一倍焦距，小于二倍焦距；胶片和镜头之间的距离是像距，所
以，应该大于一倍焦距，小于二倍焦距，故只有D符合题意，故选D。学.科.网
19．B【解析】由图知道，当蜡烛在光屏上成清晰的像时，物距是：u=50 cm–20 cm=30 cm，由于f2f，2f>v>f，成倒立缩小实像；若焦距是12
cm，此图物距是40 cm，处于2倍焦距以外，像距是30 cm，即大于12 cm×2=24 cm，故也在2倍焦距以内，
所以不可能，故A错误，B正确；C．据上面的分析可知，物距是40 cm，处于2倍焦距以外，即40 cm>2f，
故f<20 cm；像距是30 cm，即2f>30 cm>f，即f>15 cm，故焦距的范围是：20 cm>f>15 cm；故若将蜡烛放于
光具座40 cm处，物距是10 cm，所以一定处于1倍焦距以内，故光屏上不可能成像，故C错误；D．据光
路的可逆性可知，此时物距是40 cm，像距是30 cm，成倒立、缩小的实像；若蜡烛和光屏不动，将凸透镜
移到40 cm处，即物距是30 cm，像距是40 cm，故光屏上可出现清晰的倒立放大的实像，故D正确。故选
BD。
21．会聚 小于
22．0.05 变小
【解析】由图象可知，u=v=2f=10 cm时，所以f=5 cm=0.05 m，用该凸透镜作放大镜使用时，u
