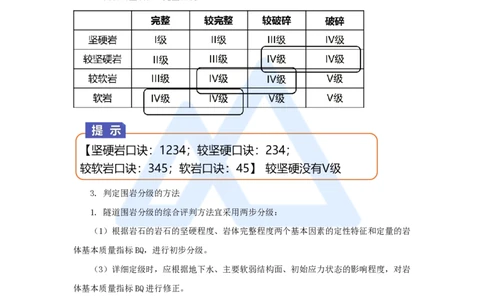

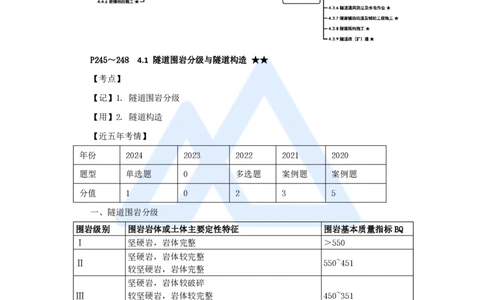

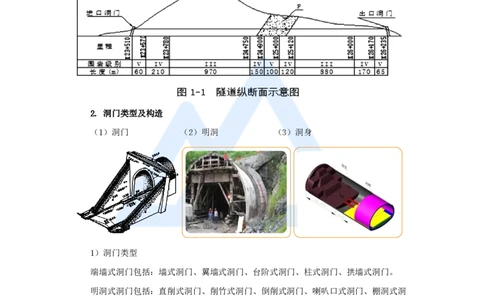

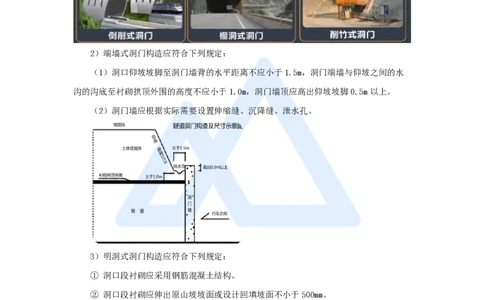

嗨学网 | 职业价值点亮者 本节框架 P245～248 4.1 隧道围岩分级与隧道构造 ★★ 【考点】 【记】1. 隧道围岩分级 【用】2. 隧道构造 【近五年考情】 年份 2024 2023 2022 2021 2020 题型 单选题 0 多选题 案例题 案例题 分值 1 0 2 3 5 一、隧道围岩分级 围岩级别 围岩岩体或土体主要定性特征 围岩基本质量指标BQ Ⅰ 坚硬岩，岩体完整 ＞550 坚硬岩，岩体较完整 Ⅱ 550~451 较坚硬岩，岩体完整 坚硬岩，岩体较破碎 Ⅲ 较坚硬岩，岩体较完整 4 5 0 ~ 3 5 1 较软岩，岩体完整，整状体或巨厚层状结构 坚硬岩，岩体破碎 较坚硬岩，岩体较破碎~破碎 Ⅳ 350~251 较软岩，岩体较完整~较破碎 软岩，岩体完整~较完整 较软岩，岩体破碎 Ⅴ 软岩，岩体较破碎~破碎 ≤250 全部极软岩和全部极破碎 Ⅵ 软塑状黏性土及潮湿、饱和粉细砂层、软土等 — 1 www.haixue.com嗨学网 | 职业价值点亮者 1. 围岩基本质量指标BQ值 2. 围岩的坚硬性和完整程度 3. 判定围岩分级的方法 1. 隧道围岩分级的综合评判方法宜采用两步分级： （1）根据岩石的岩石的坚硬程度、岩体完整程度两个基本因素的定性特征和定量的岩 体基本质量指标BQ，进行初步分级。 （3）详细定级时，应根据地下水、主要软弱结构面、初始应力状态的影响程度，对岩 体基本质量指标BQ进行修正。 二、隧道构造 1. 公路隧道的分类 1）公路隧道按跨度分类 按跨度分类 开挖宽度B（m） 说明 平行导洞、服务隧道、车行、人行横洞、风 小跨度隧道 B＜9 道及施工通道 一般跨度隧道 9≤B＜14 单洞两车道隧道 2 www.haixue.com嗨学网 | 职业价值点亮者 单洞三车道隧道、单洞两车道+紧急停车带隧 中等跨度隧道 14≤B＜18 道 单洞四车道隧道、单洞三车道+紧急停车带隧 大跨度隧道 B≥18 道、其他跨度大于等于18m的隧道 2）公路隧道按长度分类 隧道分类 特长隧道 长隧道 中隧道 短隧道 隧道长度L（m） L＞3000 1000＜L≤3000 500＜L≤1000 L≤500 2. 洞门类型及构造 （1）洞门 （2）明洞 （3）洞身 1）洞门类型 端墙式洞门包括：墙式洞门、翼墙式洞门、台阶式洞门、柱式洞门、拱墙式洞门。 明洞式洞门包括：直削式洞门、削竹式洞门、倒削式洞门、喇叭口式洞门、棚洞式洞 门和框架式洞门。 3 www.haixue.com嗨学网 | 职业价值点亮者 2）端墙式洞门构造应符合下列规定： （1）洞口仰坡坡脚至洞门墙背的水平距离不应小于1.5m，洞门端墙与仰坡之间的水 沟的沟底至衬砌拱顶外围的高度不应小于1.0m，洞门墙顶应高出仰坡坡脚0.5m以上。 （2）洞门墙应根据实际需要设置伸缩缝、沉降缝、泄水孔。 3）明洞式洞门构造应符合下列规定： ① 洞口段衬砌应采用钢筋混凝土结构。 ② 洞口段衬砌应伸出原山坡坡面或设计回填坡面不小于500mm。 ④ 采用削竹式洞门时，削竹面仰斜坡率应陡于或等于原山坡坡率或设计回填坡面坡 率。 ⑤ 设计回填坡面宜按自然山坡坡度回填。 4 www.haixue.com嗨学网 | 职业价值点亮者 3. 明洞类型及构造 1）明洞类型 明洞主要分为拱形明洞和矩形明洞两大类。 洞顶回填土层较厚或一次塌方量大、落石较多时，宜采用拱形明洞；明洞需要克服来 自仰坡方向滑坡推力时，宜采用拱形结构；高度受到限制的地段，可采用矩形框架明洞。 4. 隧道衬砌形式及构造 1）隧道衬砌形式 隧道衬砌形式主要有锚喷衬砌、整体式衬砌和复合式衬砌。按隧道断面形状分为曲墙 式、直墙式和连拱式等。 4. 隧道衬砌形式及构造 1）隧道衬砌形式 高速、一级、二级公路的隧道应采用复合式衬砌；三级及三级以下公路的隧道洞口 段、Ⅳ~V级围岩洞身段应采用复合式衬砌或整体式衬砌；Ⅰ~Ⅲ级围岩洞身段可采用喷锚 衬砌。隧道衬砌断面形式常用的有曲墙拱形衬砌和直墙拱形衬砌。 5 www.haixue.com嗨学网 | 职业价值点亮者 2）隧道衬砌构造 隧道衬砌构造应符合下列规定： （1）衬砌断面宜采用曲边墙拱形断面。 （2）围岩较差、侧压力较大、地下水丰富的地段可设仰拱。路面与仰拱之间可采用混 凝土或片石混凝土填充。 （3）洞口段应设加强衬砌，两车道隧道不应小于10m。 （4）围岩较差地段衬砌应向围岩较好地段延伸5～10m。 （5）偏压衬砌段应向一般衬砌段延伸，延伸长度应根据偏压情况确定，不宜小于 10m。 （6）净宽大于3.0m的横通道与主洞的交叉段，主洞与横通道衬砌均应加强。加强段 衬砌应向各交叉洞延伸，主洞延伸长度不应小于5.0m，横通道延伸长度不应小于3.0m。延 伸长度范围内不宜设变形缝。 6 www.haixue.com嗨学网 | 职业价值点亮者 【例题】隧道围岩分级一般采用两步分级的综合评判方法，其初步分级考虑的基本因 素是（ ）。 A. 围岩的坚硬程度和地下水 B. 围岩完整程度和初始应力 C. 岩石的坚硬程度和岩体的完整程度 D. 岩体的完整程度和地下水 【答案】C 【解析】本题考查的是围岩分级。根据岩石的坚硬程度和岩体完整程度两个基本因素 的定性特征和定量的岩体基本质量指标，综合进行初步分级。 【例题】不属于隧道围岩分级考虑的因素是（ ）。 A. 岩石的坚硬程度 B. 岩体的完整程度 C. 岩石节理的发育程度 D. 地下水的影响 【答案】C 【解析】坚硬程度和岩体完整程度是基本因素，地下水是修正指标。 【2023】某单洞双车道二级公路隧道长960m，开挖宽度10m，断面面积50㎡，由于工 期紧张，施工单位采用对向推进方案。 【问题】按照隧道跨度和长度分类，该隧道分别属于哪种类型隧道? 【答案】根据开挖宽度为一般跨度隧道。根据长度为中隧道。 【问题】 1. 按隧道断面形状，该隧道的洞身属于哪一类型？该类型适用条件是什么？ 2. 写出图3-1中构造物A、B、C、D的名称。 7 www.haixue.com嗨学网 | 职业价值点亮者 【问题】 1. 按隧道断面形状，该隧道的洞身属于哪一类型？该类型适用条件是什么？ 【答案】属于曲墙式。适用于地质条件差、需承受较大围岩水平压力的情况。 2. 写出图3-1中构造物A、B、C、D的名称。 【答案】 A—二次衬砌；B—纵向排水盲沟； C—中心排水管沟；D—仰拱。 考点总结 本节框架 P250～2573 4.2 隧道监控量测技术 ★★★ 8 www.haixue.com嗨学网 | 职业价值点亮者 【考点】 【用】1. 隧道监控量测技术 【近五年考情】 年份 2024 2023 2022 2021 2020 题型 0 单选题 0 0 0 分值 0 1 0 0 0 一、隧道监控量测技术 2. 量测内容与方法 （1）量测项目分必测项目和选测项目 序号 项目名称 方法及工具 布置 1 洞内、外观察 现场观测、地质罗盘等 开挖及初期支护后进行 每5～100m一个断面， 2 周边位移 各种类型收敛计、全站仪 每断面2～3对测点 水准仪、钢尺、全站仪或其他非 3 拱顶下沉 每5～100m一个断面 接触测量仪器等 洞口段、浅埋段 4 地表下沉 水准仪、铟钢尺、全站仪 （h ≤2.5b） 0 5 拱脚下沉 水准仪、铟钢尺、全站仪 富水软弱、流沙等 （2）必须进行必测项目衬砌：复合式衬砌和喷锚衬砌。 （3）读数要求：洞内必测项目，初读数应在每次开挖后12h内、下一循环开挖前取 得，最迟不得超过24h。 （4）测点埋深要求：洞内必测项目各测点应埋入围岩中，深度不应小于0.2m，不应 焊接在钢架上。 （5）测量持续时间：各项量测作业均应持续到量测断面开挖支护全部结束，临时支护 拆除完成，且变形基本稳定后15～20d。 3. 量测数据处理与应用【口诀：五件事，2个不稳，3个决定】 9 www.haixue.com嗨学网 | 职业价值点亮者 曲线状态 处理措施 ① 进行数据处理或回归分析 （2）趋于平缓 ② 推算最终位移和掌握位移变化规律 含义：围岩和支护呈不稳定状态 （3）出现反弯点 措施：① 密切监视围岩动态；② 加强支护； ③ 必要时暂停开挖 （4）隧道监控量测工作可按表实行分级管理。 管理等级 管理位移 施工状态 Ⅲ U<（U /3） 正常施工 0 ①（U /3）≤U≤（2U /3） 0 0 Ⅱ ② 渗水压力或水流量突然增大 应加强支护 ③ 水体颜色或悬着物发生变化 ① U＞（2U /3） 0 Ⅰ ② 支护结构出现开裂 应采取特殊措施 ③ 地表出现开裂、坍塌 （5）二次衬砌的施作应在满足下列要求时进行：【稳定】 ① 隧道水平净空变化速度及拱顶或底板垂直位移速度明显下降； ② 隧道位移相对值已达到相对位移量的90%以上。 【例题】下列复合式衬砌隧道施工监控量测项目中，属于必测的有（ ）。 A. 周边位移 B. 围岩体内位移 C. 拱顶下沉 D. 钢支撑内力及外力 E. 围岩压力及两层支护间压力 【答案】AC 【2022】某施工单位承建了一座单洞隧道工程，隧道长度300m，建筑限界净高5m，无 10 www.haixue.com嗨学网 | 职业价值点亮者 紧急停车带。隧道围岩等级为Ⅲ级和Ⅳ级。 施工中发生以下事件： 事件一：监控量测方案中确定了洞内外观察、围岩体内位移（洞内设点）、周边位 移、拱顶下沉、锚杆轴力、钢架内力及外力等监控量测项目，并明确了量测部位和测点布 置；在量测数据处理与应用中给出了位移管理等级，见表4。 表4 位移管理等级 管理等级 管理位移（mm） 施工状态 Ⅲ U<（U /3） 可正常施工 0 Ⅱ （U /3）≤U≤（2U /3） B 0 0 Ⅰ U＞（2U /3） 应采取特殊措施 0 【问题】事件一所列的监控量测项目中，哪些属于选测项目？指标U 表示什么？写出 0 施工状态B的内容。 【答案】（1）选测项目：围岩体内位移（洞内设点）、锚杆轴力、钢架内力及外力。 （2）U 表示设计极限位移值。 0 （3）施工状态B：应加强支护。 【2011案例节选】某高速公路左右线隧道，洞口间距42m，左线长3316m，右线长 3200m，隧道最大埋深460m，净空宽度9.64m，净空面积为58.16m2，设计车速100km/h， 开工日期为2008年7月，2010年7月竣工。2009年6月6日上午，隧道开挖时，量测人 员在处理量测数据中，发现“周边位移—时间曲线”出现反弯点，但未及时告知作用班组 潜在危险。 【问题】监控量测数据处理中，发现的“周边位移—时间曲线”出现反弯点说明什么 问题?应如何处理? 【答案】表明围岩和支护呈不稳定状态，应密切监视围岩动态，并加强支护，必要时 暂停开挖。 11 www.haixue.com
