2023 学年第一学期九年级期终学业质量调研
综合测试 试卷
（时间 120分钟，满分 135分）
2024.01
物理部分
考生注意：
1．本调研试卷含四个大题。
2．考生务必按要求在答题纸规定的位置上作答，在其他纸张上答题一律无效。
一、选择题（共12分）
下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。

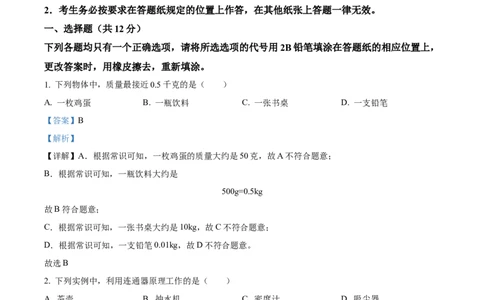

1. 下列物体中，质量最接近0.5千克的是（ ）
A. 一枚鸡蛋 B. 一瓶饮料 C. 一张书桌 D. 一支铅笔
【答案】B
【解析】
【详解】A．根据常识可知，一枚鸡蛋的质量大约是50克，故A不符合题意；
B．根据常识可知，一瓶饮料大约是
500g=0.5kg
故B符合题意；
C．根据常识可知，一张书桌大约是10kg，故C不符合题意；
D．根据常识可知，一支铅笔0.01kg，故D不符合题意。
故选B 。
2. 下列实例中，利用连通器原理工作的是（ ）
A. 茶壶 B. 抽水机 C. 密度计 D. 吸尘器
【答案】A
【解析】
【详解】A．茶壶的壶嘴与壶身下端相连，上端开口，属于连通器，故A符合题意；
B．抽水机利用大气压将水压到高处，故B不符合题意；
在
C．密度计根据物体漂浮 液体中条件，利用了阿基米德原理，故C不符合题意；
D．吸尘器利用流体压强与流速的关系，故D不符合题意。故选A。
3. 首先用实验测定了大气压强值的科学家是（ ）
A. 阿基米德 B. 欧姆
C. 托里拆利 D. 牛顿
【答案】C
【解析】
【详解】1643年，意大利物理学家托里拆利首先用实验测定了大气压强的的大小，故ABD不符合题意，C
符合题意。
故选C。

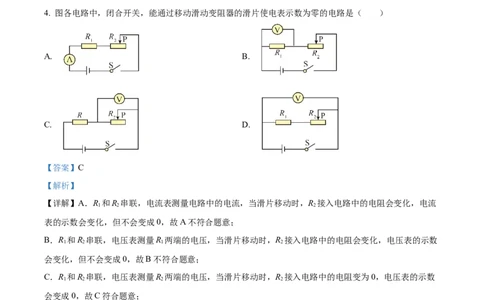

4. 图各电路中，闭合开关，能通过移动滑动变阻器的滑片使电表示数为零的电路是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．R 和R 串联，电流表测量电路中的电流，当滑片移动时，R 接入电路中的电阻会变化，电流
1 2 2
表的示数会变化，但不会变成0，故A不符合题意；
B．R 和R 串联，电压表测量R 两端的电压，当滑片移动时，R 接入电路中的电阻会变化，电压表的示数
1 2 1 2
会变化，但不会变成0，故B不符合题意；
C．R 和R 串联，电压表测量R 两端的电压，当滑片移动时，R 接入电路中的电阻变为0，电压表的示数
1 2 2 2
会变成0，故C符合题意；
D．R 和R 串联，电压表测量电源电压，示数不变，故D不符合题意。
1 2
故选C。
5. 如图所示，底面积不同的物体甲、乙分别放置在水平地面上，它们对地面的压强相等。若在两物体上方
分别水平截去部分物体后，剩余部分物体对地面的压强仍然相等，则截去部分的物体可能具有（ ）A. 相同的高度，不同的质量 B. 相同的体积，不同的质量
C. 相同的质量，不同的高度 D. 相同的质量，不同的体积
【答案】B
【解析】
【详解】根据题意可知，物体甲的底面积大于物体乙的底面积，因为它们对地面的压强相等，根据
可知，物体甲的压力大于物体乙的压力，因物体水平放置时，压力大小等于重力大小，所以，物体甲的重
力大于物体乙的重力，根据 可知，物体甲的质量大于物体乙的质量，根据 可知，物体甲、
乙的密度不同；因为在两物体上方分别水平截去部分物体后，要保证剩余部分物体对地面的压强仍然相等，
则截去部分的物体可能具有相同的体积，不同的质量，故B符合题意，ACD不符合题意。
故选B。

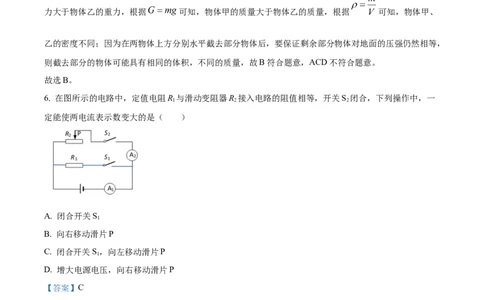

6. 在图所示的电路中，定值电阻R 与滑动变阻器R 接入电路的阻值相等，开关S 闭合，下列操作中，一
1 2 2
定能使两电流表示数变大的是（ ）
A. 闭合开关S
1
B. 向右移动滑片P
C. 闭合开关S，向左移动滑片P
1
D. 增大电源电压，向右移动滑片P
【答案】C
【解析】
【详解】A．闭合开关S、S，定值电阻R 与滑动变阻器R 并联，开关S 控制R，且电流表A 测量通过
1 2 1 2 2 2 2
R 电流；开关S 控制R，电流表A 测量干路电流，因并联电路中，各支路互不影响，电流表A 将不变，
2 1 1 1 2
根据并联电路的电流特点可知，电流表A 示数变大，故A不符合题意；
1
B．开关S 闭合，电路中只有滑动变阻器R，向右移动滑片P，滑动变阻器R 接入电路的阻值变大，则电
2 2 2
流表A、A 示数变小，故B不符合题意；
2 1
C．闭合开关S，定值电阻R 与滑动变阻器R 并联，向左移动滑片P，滑动变阻器R 接入电路的阻值变小，
1 1 2 2则电流表A 的示数变大，通过R 的示数不变，根据并联电路的电流规律可知，电流表A 示数变大，故C
2 1 1
符合题意；
D．开关S 闭合，电路中只有滑动变阻器R，增大电源电压，向右移动滑片P，滑动变阻器R 接入电路的
2 2 2
阻值变大，则电流表A、A 示数变小，故D不符合题意。
2 1
故选C。
二、填空题（共24分）请将结果填入答题纸的相应位置。
7. 上海地区照明电路的电压为______伏，电冰箱与电视机是______连接的（选填“串联”或“并联”），
家中多使用一盏电灯，家中电路的总电阻将______（选填“增大”“不变”或“减小”）。
【答案】 ①. 220 ②. 并联 ③. 减小
【解析】
【详解】[1]我国家庭电路的照明电压是220V，上海地区照明电路的电压为220伏。
[2]家中使用的各类用电器可以单独工作，互不影响，所以电冰箱与电视机是并联连接的。
[3]家庭电路中，各盏电灯之间是并联的，根据并联电路的电阻是并联越多，电阻越小，所以，家中电路的
总电阻将减小。

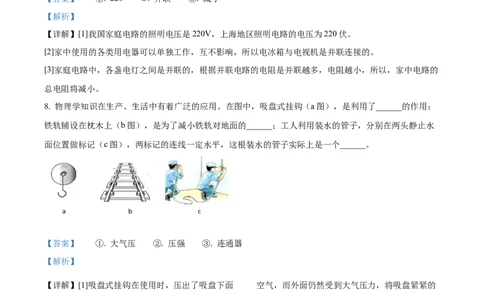

8. 物理学知识在生产、生活中有着广泛的应用。在图中，吸盘式挂钩（a图），是利用了______的作用；
铁轨铺设在枕木上（b图），是为了减小铁轨对地面的______；工人利用装水的管子，分别在两头静止水
面位置做标记（c图），两标记的连线一定水平，这根装水的管子实际上是一个______。
【答案】 ①. 大气压 ②. 压强 ③. 连通器
【解析】
的
【详解】[1]吸盘式挂钩在使用时，压出了吸盘下面 空气，而外面仍然受到大气压力，将吸盘紧紧的
压在墙上，所以对墙面有较大的摩擦力，可以承受一定的重量，是利用了大气压的作用。
[2]铁轨铺设在枕木上，是在压力一定时，通过增大受力面积来减小压强的。
[3]锅炉水位计利用了连通器原理，连通器里如果只有一种液体，在液体不流动的情况下，液面总是保持在
同一水平高度。
9. 甲、乙两底面积相同的轻质容器内盛有液体，置于水平桌面时，液面相平，如图所示，若两容器底部受
到液体的压强相等，则甲容器中液体的密度______乙容器中液体的密度；甲容器中液体的质量______乙容
器中液体的质量；甲容器对桌面的压强______乙容器对桌面的压强。（均选填“大于”“等于”或“小于”）
【答案】 ①. 等于 ②. 小于 ③. 小于
【解析】
【详解】[1][2][3]根据 可知，液面相平，即h相等，若两容器底部受到液体的压强相等，则甲容
器中液体的密度等于乙容器中液体的密度；根据图形来看，甲容器中液体的体积小于乙容器中液体的体积，
根据 可知，甲容器中液体的质量小于乙容器中液体的质量；根据 可知，甲容器中液体的
重力小于乙容器中液体的重力，物体水平放置，压力大小等于重力大小，甲、乙两底面积相同，根据
可知，甲容器对桌面的压强小于乙容器对桌面的压强。
10. 已知ρ ＜ρ ，体积相等的实心铝球和实心铜球，_____球的质量大．冰的密度小于水的密度，冰熔化
铝 铜
成水后质量_____，体积_____．（选填“变大”“变小”或“不变”）
【答案】 ①. 铜球 ②. 不变 ③. 变小
【解析】
【分析】单位体积的某种物质的质量叫做这种物质的密度；质量是物体本身的一种属性，与状态无关；密
度是物质本身的一种特性，与状态和温度有关，与质量、体积无关．
【详解】由公式m= ，体积相等的实心铝球和实心铜球， ，所以 ，铜球的质量
大；冰的密度是0.9×103kg/m3，它表示的物理意义是体积是1m3的冰，质量为0.9×103kg；冰熔化成水时，
它的质量不变，密度变大，由公式V= 知，体积变小；
的
11. 某导体两端电压为12伏，10秒内通过该导体横截面 电荷量为6库，则通过它的电流为______安，
导体电阻为______欧；当电流为0.3安时，该导体电阻为______欧。
【答案】 ①. 0.6 ②. 20 ③. 20
【解析】【详解】[1][2][3]根据电流的定义可知，10秒内通过该导体横截面的电荷量为6库，则通过它的电流为
导体电阻为
当电流为0.3安时，根据电阻的性质可知，电阻不会变化，该导体电阻为20欧。
12. 在图所示的电路中，电源电压为U，电阻R 阻值为R，R 的阻值为2R。闭合开关S，发现电压表示
0 1 0 2 0
数始终不变。已知电路中仅有一处故障，且只发生在电阻R 或R 上。请写出开关S闭合后电流表和电压表
1 2
的示数及对应的故障。______
【答案】见解析
【解析】
【详解】根据电路图可知，电阻R 和R 串联，电压表测量R 两端的电压，电流表测量电路中的电流，如
1 2 2
果电压表示数为0，电流表示数为0，则电路故障是R 断路；如果电压表示数为U，电流表示数为0，则
1 0
电路故障是R 断路；如果电压表示数为U，电流表示数为 ，则电路故障是R 短路。
2 0 1
13. 潜水器能通过注水和排水方式改变水仓内海水的重力，从而在海中实现上浮、下潜和保持既不上浮也
不下潜的状态，其结构示意图如图所示。某同学为了研究浸没在水中的物体上浮、下沉的原因，选择六个
物体，分别测量了它们的重力G，并将它们浸没在水中，分别测出了物体所受的浮力F、观察了它们运动
的情况，得到如下表数据。
物体重力G 物体所受浮力F
物体 运动情况
（牛） （牛）
物体
60 49 下沉
1
物体
45 35 下沉
2
物体
30 20 下沉
3物体
50 55 上浮
4
物体
40 60 上浮
5
物体
20 26 上浮
6
① 比较表中数据，可得出的初步结论是：浸没在水中的物体，当______，物体下沉。
② 若潜水器从海水密度较小的海域潜入到密度较大的海域过程中，为了能保持既不上浮也不下沉的运动。
现有两种方案可供选择：
A．在潜水器水仓内注入海水 B．将海水从潜水器水仓排出
（a）应该选择的方案是______（选择“A”或“B”）。
（b）请根据上述信息并结合浮力知识，说明你选择的理由。______
【答案】 ①. 浮力小于重力 ②. A ③. 见解析
【解析】
【详解】①[1]比较表中数据知，浸没在水中的物体，因为浮力小于重力，所以物体下沉。
②（a）（b）[2][3]根据 可知，潜水器浸没在海水中排开海水的体积相同，海水密度增大，它
所受浮力增大，为了使潜水器做既不上浮也不下沉的运动，根据二力平衡可知，必须使它的重力仍等于浮
力，需向水舱内注入海水增加潜水器重力，故A符合题意，BCD不符合题意。
故选A。
三、作图题（共4分）请将图直接画在答题纸的相应位置，作图必须使用2B铅笔。
14. 在图中，物体对水平地面的压力为8牛，用力的图示法画出压力F。
（ ）【答案】
【解析】
【详解】压力的大小为8N，方向垂直于接触面向下，作用点在接触面上，故先选取标度为4N，过压力的
作用点，沿着与接触面垂直的方向，向下做出长度为两个标度的线段，标上箭头并标明力的符号和大小即
可，如图所示：
15. 在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，补上后要求：闭合开关S，当
滑动变阻器的滑片P向右移动时，电压表的示数变大。
【答案】
【解析】
【详解】根据题意可知，电压表要测量滑动变阻器两端的电压，根据要求可知，闭合开关S，当滑动变阻
器的滑片P向右移动时，电压表的示数变大，则滑动变阻器接入电路中的阻值变大，要选择滑动变阻器左
边下端接线柱接入电路，如图所示：四、综合题（共30分）请将计算过程和答案写入答题纸的相应位置。
16. 物体排开水的体积为2×10－3米3，求它所受的浮力F ．
浮
【答案】20牛
【解析】
【详解】根据阿基米德原理可得，物体受到的浮力为：
F =ρ gV =1.0×103kg/m3×10N/kg×2×10－3m3=20N．
浮 水 排
17. 在图所示的电路中，电源电压为6伏，电阻R 的阻值为15欧。
2
① 求通过电阻R 的电流I。
2 2
② 闭合开关S后，电流表的示数为0.6安，求电阻R 的阻值。
1
【答案】①0.4安；②30欧
【解析】
【详解】解：①根据题意可知，闭合开关S，R 和R 并联，电流表测量干路电流，根据并联电路的电压特
1 2
点可知
U = U =U =6伏
2 1
过电阻R 的电流I
2 2
②通过电阻R 的电流是
1
I = I－I =0.6安－0.4安=0.2安
1 2
的
电阻R 阻值
1
答：①通过电阻R 的电流I 是0.4安；
2 2
②电阻R 的阻值30欧。
1
18. 如图所示，轻质薄壁圆柱形容器置于水平地面，容器的底面积为2×10-2米2，容器中盛有质量为6千克
的水。
① 求水的体积V ；
水② 求容器对地面的压强p；
③ 现将质量为4千克、体积为3×10-3米3的物体，放入容器并完全浸没在水中，经测量，容器对地面的压
强增加了1470帕。求此时容器底部受到的水的压强p 。
水
【答案】① ；② ；③
【解析】
【详解】解：①由 可得，容器内水的体积为
②由G=mg可得，容器内水受到的重力为
轻质薄壁圆柱形容器置于水平地面上，圆柱形容器对桌面的压力等于圆柱形容器和水受到的总重力，其中
轻质薄壁圆柱形容器受到的重力不计，则此时容器对桌面的压力为
由 可得，容器对桌面的压强为
③物体完全浸没在容器的水中后，容器对水平地面的压强增加了1470Pa，则此时容器对桌面的压强为
由此时容器对桌面的压力为
假设物体浸没入水中，水没有溢出，则容器对桌面的压力等于水受到的重力与物体受到的重力之和，即
假设不成立，故物体浸没水中后，有水溢出，溢出的水受到的重力为由G=mg和 可得，溢出水的体积为
则此时容器内水的深度为
由p =ρ gh 可得，此时容器底部受到的水的压强为
水 水 水
答：① 求水的体积为 ；
② 求容器对地面的压强为 ；
③此时容器底部受到的水的压强为 。
19. 在如图所示的电路中，电源电压为12伏，R 的阻值为10欧。闭合开关S，电流表的示数为0.4安。
1
① 求R 的阻值。
2
② 现用电阻R 替换电阻R、R 中的一个，替换前后电流表的示数变化了0.2安，电压表的示数变化了2伏。
0 1 2
请判断R 替换的电阻并说明理由，同时求出R 的阻值。
0 0
【答案】①20Ω；②R 替换R，阻值为10Ω或50Ω
0 2
【解析】
【详解】解：①根据题意可知，电路中的总电阻是
R 的阻值是
2
R = R－R =30Ω－10Ω=20Ω
2 1②用R 替换其中一个电阻后，两电阻两端的电压变化量相等，均为2伏，对于未被替换的电阻，其
0
等于原电阻阻值R，即
即
R 替换的是R，当电流增大0.2安，则电流为0.6安，此时的总电阻是
0 2
R 的阻值是
0
R = R＇－R =20Ω－10Ω=10Ω
0 1
同理，当电流减小0.2安，则电流为0.2安，此时的总电阻是
此时R 的阻值是
0
即R 替换R，阻值为10Ω或50Ω。
0 2
答：① R 的阻值20Ω；
2
②R 替换R，阻值为10Ω或50Ω。
0 2
20. 小华做“用电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测电阻R、电流表、电压
x
表、滑动变阻器（标有“20 1A”字样）、开关以及导线若干。他连接电路，先将变阻器滑片移至一端。
闭合开关时，测得电流表示数为0.5安；然后他移动变阻器滑片，电流表、电压表示数逐渐增大，当滑片
移至某一位置时，两电表示数如图（a）（b）所示。他在实验过程中发现电压表的示数变化范围为5伏~10
伏。
根据上述信息，完成下列计算（均需写出计算过程）
① 电源电压U。
② 待测电阻R 的阻值（精确到0.1欧）。
x【答案】①15伏；②10.2欧
【解析】
【详解】解：①由题可知，电压表并联在电阻两端，当变阻器接入电阻最大为20欧时，电流最小为0.5安，
待测电阻两端电压最小为5伏，则电源电压U
U＝U＋U＝U＋IR ＝5V＋0.5A×20Ω＝15V
1 2 1 2
②根据题意分析可知，将变阻器滑片移至一端时，电压表和电流表示数分别是5V和0.5A，此时待测电阻
R 的阻值是
x
将变阻器滑片移至某一位置时，两电表示数如图（a）（b）所示，根据电压表的示数变化范围为5伏~10
伏可知，电压表和电流表示数分别是8.5V和0.8A，此时待测电阻R 的阻值是
x
最后变阻器连入电路中的电阻最小，电路中的电流最大，即当电压表示数是10V时，电流表示数为允许滑
动变阻器通过的最大电流1A，则此时待测电阻R 的阻值是
x
为了减小误差，则待测电阻R 的阻值是
x
答：① 电源电压U是15V；
② 待测电阻R 的阻值10.2Ω。
x
