【巩固练习】
一、选择
1. 在图的照相机、反光镜、放大镜、投影仪四个光学仪器中，与其它三个成像原理不同的是（ ）
2.（2014•察右后旗校级模拟）下列关于实像和虚像说法不正确的是（ ）
A．放大镜观察到的是虚像
B．照相机成的是实像
C．望远镜观察到的是虚像
D．显微镜观察到的是实像
3. 放电影时镜头相当于( )
A．凸镜 B．凸透镜 C．凹透镜 D．凹镜
4.（2016•环县校级模拟）为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩
小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是（ ）
A．凸镜 B．凹镜 C．凹透镜 D．凸透镜
5.（2015•寿光市模拟）下列各种成像中，成的是实像的一组是（ ）
①小孔成像 ②平面镜成像 ③放大镜成像 ④照相机成像 ⑤幻灯机成像．
A．①④⑤ B．②③④ C．①③④ D．②③⑤

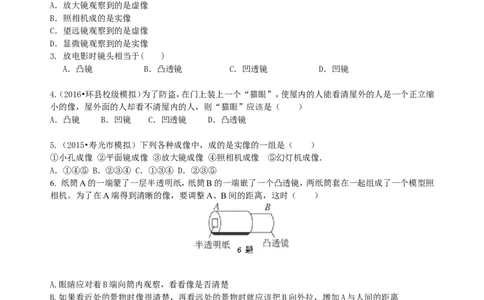

6. 纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照
相机。为了在A端得到清晰的像，要调整A、B间的距离，这时（ ）
A.眼睛应对着B端向筒内观察，看看像是否清楚
B.如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A与人间的距离
C.应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚
D.应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚
二、填空
7.（2016春•潜江校级期中）公交车上安装有“电视监控器”，该装置的光学系统是 （填“凸透
镜”或“凹透镜”），“电视监控器”的摄像头能成 （选填“正立”或“倒立”）、
（选填“放大”或“缩小”）的实像。
8. 在圆形鱼缸中喂养的鱼，看起来比真实的鱼要 ，由于圆形鱼缸相当于一个 ，看到的鱼
是 、 、 像。宇轩在线资源中心 shop256921660.taobao.com
9.（2016春•上饶校级月考）摄影师帮小明照了一个全身像后，再帮小明照一个半身像．在小明不动的情
况下，相机应该 （“远离”或“靠近”）小明，同时相机暗箱 。（“伸长”或“缩短”）
10. 如图所示是太阳光通过虚线框内某光学元件后将纸烧焦的现象，由此可知该元件是________，用到
这一元件的光学器件有________(只举一例)。

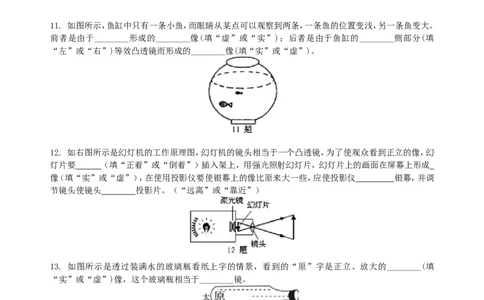

11. 如图所示，鱼缸中只有一条小鱼，而眼睛从某点可以观察到两条，一条鱼的位置变浅，另一条鱼变大。
前者是由于________形成的________像(填“虚”或“实”)；后者是由于鱼缸的________侧部分(填
“左”或“右”)等效凸透镜而形成的________像(填“实”或“虚”)。
12. 如右图所示是幻灯机的工作原理图，幻灯机的镜头相当于一个凸透镜，为了使观众看到正立的像，幻
灯片要 （填“正着”或“倒着”）插入架上，用强光照射幻灯片，幻灯片上的画面在屏幕上形成
像（填“实”或“虚”），在使用投影仪要使银幕上的像比原来大一些，应使投影仪 银幕，并调
节镜头使镜头 投影片。（“远离”或“靠近”）
13. 如图所示是透过装满水的玻璃瓶看纸上字的情景，看到的“原”字是正立、放大的________(填
“实”或“虚”)像，这个玻璃瓶相当于________镜。
三、作图
14.如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画
出这两条光线透过凸透镜后的折射光线。宇轩在线资源中心 shop256921660.taobao.com

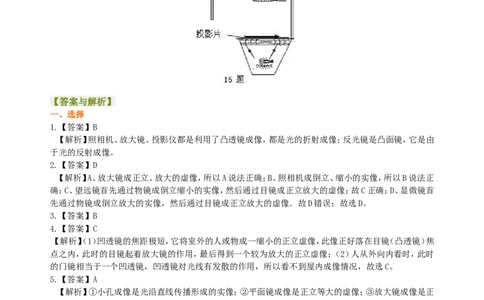

15. 观察教室内的投影仪，在下图中画出光路示意图。
【答案与解析】
一、选择
1.【答案】B
【解析】照相机、放大镜、投影仪都是利用了凸透镜成像，都是光的折射成像；反光镜是凸面镜，它是由
于光的反射成像。
2.【答案】D
【解析】A、放大镜成正立、放大的虚像，所以A说法正确；B、照相机成倒立、缩小的实像，所以B说法正
确；C、望远镜首先通过物镜成倒立缩小的实像，然后通过目镜成正立放大的虚像；故C正确；D、显微镜首
先通过物镜成倒立放大的实像，然后通过目镜成正立放大的虚像．故D错误；故选D。
3.【答案】B
4.【答案】C
【解析】（1）凹透镜的焦距极短，它将室外的人或物成一缩小的正立虚像，此像正好落在目镜（凸透镜）焦
点之内，此时的目镜起着放大镜的作用，最后得到一个较为放大的正立虚像；（2）人从外向内看时，此时
的门镜相当于一个凹透镜，凹透镜对光线有发散的作用，所以看不到屋内成像情况，故选C。
5.【答案】A
【解析】①小孔成像是光沿直线传播形成的实像；②平面镜成像是正立等大的虚像；③放大镜成像是正
立、放大的虚像，④照相机成像是倒立、缩小的实像；⑤幻灯机成像是成倒立、放大的实像；综上分析，成
的是实像的一组是①④⑤。故选A。
6.【答案】D
【解析】模型照相机中B处为凸透镜,A处的半透明纸就相当于真实照相机的底片，在半透明纸上所看到
的就是凸透镜前方的景物通过凸透镜所生成的像。显然应该对着A端向筒内观察；在实际照相中，要拍远
处的物体时，镜头缩回去一些，因此为使远处物体的像能清楚地成在透明纸上，显然应将透明纸向透镜靠
拢一些，相当于缩小镜头与底片的距离，因此选项B错误。为使半透明纸上得到的像更亮一些，要成像的
物体就应该在明亮的地方，所以应该把模型照相机的B朝着室外面而不是朝着较暗的室内。
二、填空
7.【答案】凸透镜；倒立；缩小宇轩在线资源中心 shop256921660.taobao.com
【解析】电视监控图象能显示在屏幕上，一定是实像．凸透镜能成实像，U＞2f 时，能得到倒立、缩小的实
像，故答案为：凸透镜；倒立；缩小。
8.【答案】大；凸透镜；正立；放大；虚
9.【答案】靠近；伸长
【解析】用照相机给某人拍完全身像以后，改为半身像，人头变大，像变大，减小物距，同时增大像距；所
以要减小镜头与人之间的距离，增大镜头和底片之间的距离，即人离照相机近些，并将照相机的暗箱调长。
故答案为：靠近；伸长。
10.【答案】凸透镜；照相机(幻灯机或放大镜等)
【解析】通过图示可知此元件能够让光透过，且将平行光会聚于一点，故此元件为凸透镜，其应用有放
大镜、照相机、幻灯机、投影仪等。
11.【答案】光的折射；虚；右；虚
【解析】由于鱼反射到水面的光线经折射后进入空气到达人眼，而人眼看物体认为光是沿直线传播的，
人眼就在鱼缸的上方看到变浅了的鱼的虚像：由图可知，由于鱼缸和水组成一个凸透镜，对于鱼来讲右侧
的鱼缸和水相当于一个放大镜，人看到的是放大的虚像。
12.【答案】倒着；实；远离；靠近．
【解析】幻灯机的镜头是一个凸透镜，成的是一个倒立放大的实像。所以为了使观众看到正立的像，幻
灯片要倒着放。使用投影仪要使银幕上的像比原来大一些，应使投影仪远离银幕，并调节镜头使镜头靠近
投影片，这样屏幕上才能呈现清晰的像。
13.【答案】虚；放大
【解析】装满水的瓶子可看成是一个凸透镜，用它来看报纸上的字，看到的是放大的、正立的虚像，这
就是放大镜的原理。
三、作图

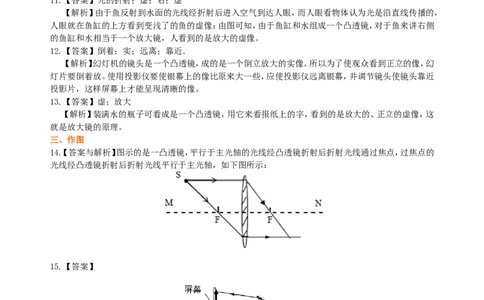

14.【答案与解析】图示的是一凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的
光线经凸透镜折射后折射光线平行于主光轴，如下图所示：
15.【答案】
