第 19 课 生活中的透镜
目标导航
课程标准 课标解读
1.认识生活中的透镜（照相机、投影仪、摄像头、幻灯
1.认识透镜在生活中的应用；
机、放大镜等）；
2.了解生活中常见的光学仪器；
2.了解生活中常见透镜的成像特点；
3.了解生活中光学仪器的成像原理。
3.认识生活中透镜的成像原理。
知识精讲

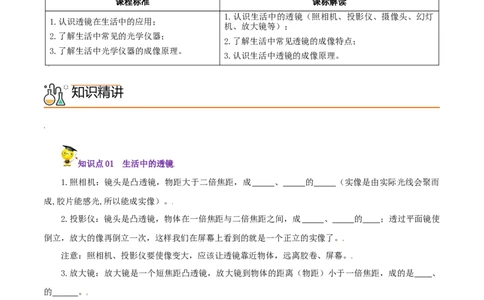

知识点01 生活中的透镜
1.照相机：镜头是凸透镜，物距大于二倍焦距，成 、 的 （实像是由实际光线会聚而
成,胶片能感光,所以能成实像）。
2.投影仪：镜头是凸透镜，物体在一倍焦距与二倍焦距之间，成 、 的 ；透过平面镜使
倒立，放大的像再倒立一次，这样我们在屏幕上看到的就是一个正立的实像了。
注意：照相机、投影仪要使像变大，应该让透镜靠近物体，远离胶卷、屏幕。
3.放大镜：放大镜是一个短焦距凸透镜，放大镜到物体的距离（物距）小于一倍焦距，成的是 、
的 。
【知识详解】实像与虚像
实像和虚像区别
（1）成像原理不同
实像：物体上每一点射出的光线经反射或折射后，光线会聚到一点所成的像。
虚像：物体上每一点射出的光线经反射或折射后，光线散发，但其反方向延长线相交与一点。
（2）承接方式不同
实像：可以用光屏承接，也可以用眼睛观看。虚像：只能用眼睛观看。

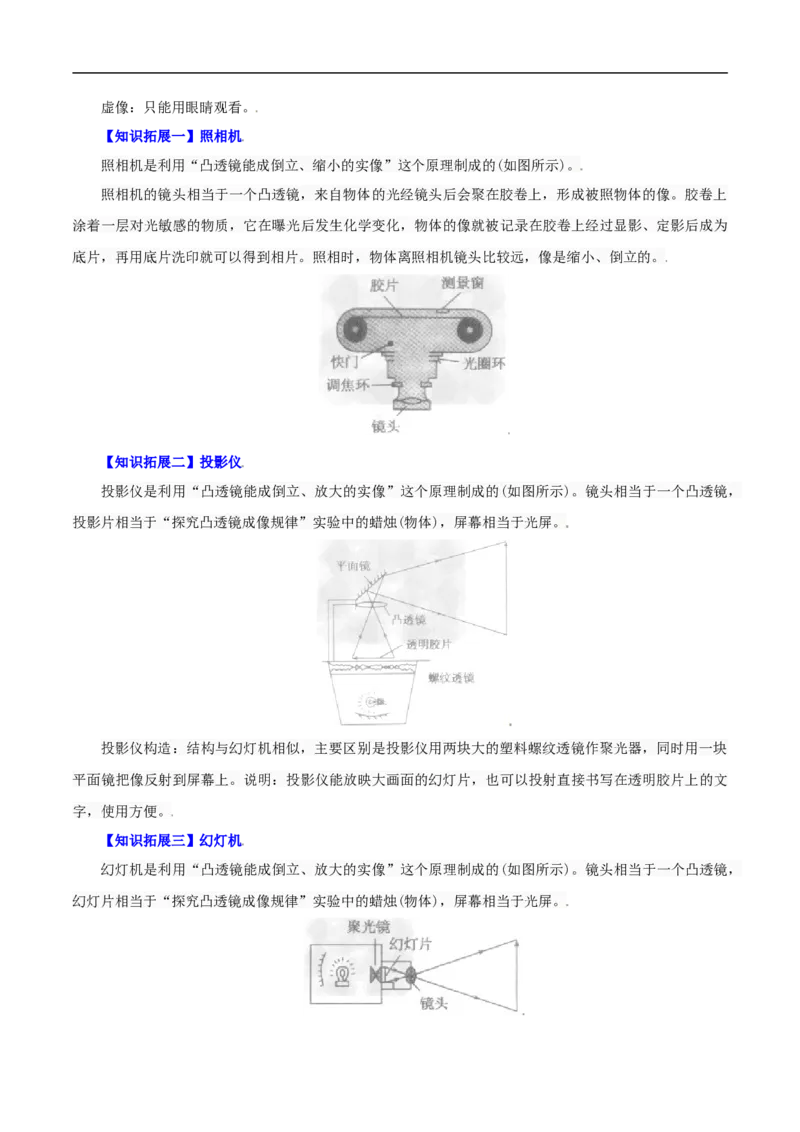

【知识拓展一】照相机
照相机是利用“凸透镜能成倒立、缩小的实像”这个原理制成的(如图所示)。
照相机的镜头相当于一个凸透镜，来自物体的光经镜头后会聚在胶卷上，形成被照物体的像。胶卷上
涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上经过显影、定影后成为
底片，再用底片洗印就可以得到相片。照相时，物体离照相机镜头比较远，像是缩小、倒立的。

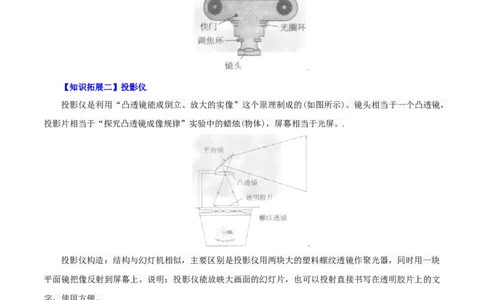

【知识拓展二】投影仪
投影仪是利用“凸透镜能成倒立、放大的实像”这个原理制成的(如图所示)。镜头相当于一个凸透镜，
投影片相当于“探究凸透镜成像规律”实验中的蜡烛(物体)，屏幕相当于光屏。
投影仪构造：结构与幻灯机相似，主要区别是投影仪用两块大的塑料螺纹透镜作聚光器，同时用一块
平面镜把像反射到屏幕上。说明：投影仪能放映大画面的幻灯片，也可以投射直接书写在透明胶片上的文
字，使用方便。
【知识拓展三】幻灯机
幻灯机是利用“凸透镜能成倒立、放大的实像”这个原理制成的(如图所示)。镜头相当于一个凸透镜，
幻灯片相当于“探究凸透镜成像规律”实验中的蜡烛(物体)，屏幕相当于光屏。幻灯机构造：镜头、画片框、聚光镜、光源和反光镜、机箱等。说明：反光镜用凹面镜，聚光镜为一
组凸透镜，光源发出光经反光镜和聚光镜作用后集中射向幻灯片。把幻灯片放在比镜头的焦距稍大的位置，
存强光的照射下，就能在屏幕上成放大的像。

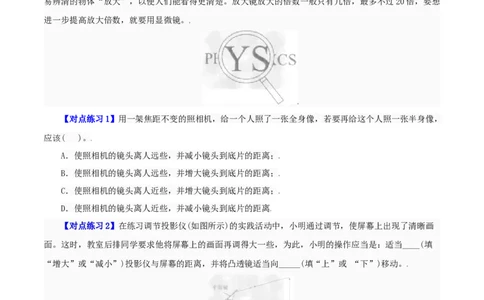

【知识拓展四】放大镜
放大镜实际上就是一个短焦距的凸透镜(如图所示)。当物体位于凸透镜焦点以内，即物距小于焦距时，
对着凸透镜观察，就可以看到物体成正立、放大的虚像。
像和物位于凸透镜的同侧。当物体越靠近凸透镜的焦点时，所成的虚像越大。它可以将小的、眼睛不
易辨清的物体“放大”，以便人们能看得更清楚。放大镜放大的倍数一般只有几倍，最多不过20倍，要想
进一步提高放大倍数，就要用显微镜。
【对点练习1】用一架焦距不变的照相机，给一个人照了一张全身像，若要再给这个人照一张半身像，
应该( )。
A．使照相机的镜头离人远些，并减小镜头到底片的距离；
B．使照相机的镜头离人远些，并增大镜头到底片的距离；
C．使照相机的镜头离人近些，并增大镜头到底片的距离；
D．使照相机的镜头离人近些，并减小镜头到底片的距离
【对点练习2】在练习调节投影仪(如图所示)的实践活动中，小明通过调节，使屏幕上出现了清晰画
面。这时，教室后排同学要求他将屏幕上的画面再调得大一些，为此，小明的操作应当是：适当____(填
“增大”或“减小”)投影仪与屏幕的距离，并将凸透镜适当向_____(填“上”或 “下”)移动。
【对点练习3】小红用同一凸透镜先后两次观察同一书本上的字，看到如图所示两种情景。以下说法
中错误的是（ ）。A．甲乙两图成像都是因为光的折射；
B．甲图中成的是虚像，乙图中成的是实像；
C．甲图中书本到凸透镜的距离比乙图中书本到凸透镜的距离大；
D．甲图中的成像规律可应用于放大镜，乙图中的成像规律可应用于投影仪
分层提分
题组A 基础过关练

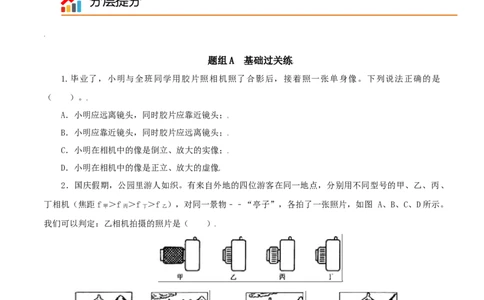

1.毕业了，小明与全班同学用胶片照相机照了合影后，接着照一张单身像。下列说法正确的是
（ ）。
A．小明应远离镜头，同时胶片应靠近镜头；
B．小明应靠近镜头，同时胶片应远离镜头；
C．小明在相机中的像是倒立、放大的实像；
D．小明在相机中的像是正立、放大的虚像
2．国庆假期，公园里游人如织。有来自外地的四位游客在同一地点，分别用不同型号的甲、乙、丙、
丁相机（焦距f ＞f ＞f ＞f ），对同一景物﹣﹣“亭子”，各拍了一张照片，如图 A、B、C、D所示。
甲 丙 丁 乙
我们可以判定：乙相机拍摄的照片是（ ）
A． B． C． D．
3．下列关于虚像的说法中，正确的是（ ）。
A．虚像是指人眼能看到，又能成在光屏上的像；
B．虚像是指人眼看不到，又不能成在光屏上的像；
C．虚像是指人眼能看到，但不能成在光屏上的像；
D．虚像是指人眼看不到，但能够成在光屏上的像4.用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（ ）。
A．大于20cm B．等于10cm
C．小于10cm D．在10cm与20cm之间
5.下图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下
列说法不正确的是（ ）。
A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间；
B．白墙上呈现的是手机画面倒立、放大的实像；
C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整；
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射
6．我们经常提到的像：
（1）小孔成像； （2）平面镜成像；（3）放大镜成像； （4）电影银幕上的像；（5）汽车观后镜
中的像； （6）水面的倒影。
其中属于实像的是 ，属于虚像的是 ；由于光的反射的是 ，由于光的折射的是
，由于光的直线传播的是 。（填序号）
7.最近，支付宝推出了“扫二维码，领红包”的活动。用手机摄像头扫描如图所示的二维码即可获得
红包。手机摄像头是一个 （选填“凸透镜”或“凹透镜”。摄像头越靠近二维码时，所成的像
（选填“变大”“变小”“不变”）
8.透过滴在玻璃台板上的水滴看过去，可以发现压在台板下报纸上的文字变大了。这是由于此时的水
滴相当于一个 ，报纸上的文字经过水滴折射后形成一个放大的 像（填“实”或“虚”）。
题组B 能力提升练
1.红外半球摄像头通过捕捉红外线增强夜晚监控效果。下列关于该摄像头的说法正确的是（ ）。
A．摄像头相当于一个凹透镜；
B．摄像头捕捉到的红外线是红色的光；C．被监控的物体在摄像头二倍焦距以外；
D．摄像头的成像特点与投影仪相同
2.随着科技的发展，我们进入了“刷脸”时代。“刷脸”时人脸面对摄像头（相当于一个凸透镜），
经系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。在系统拍照过程中（ ）。
A．人脸是光源；
B．人脸经摄像头成缩小倒立的实像；
C．人脸经摄像头成像的原理与平面镜相同；
D．人脸应保持在透镜的一倍焦距到两倍焦距之间
3.小明同学用一个凸透镜观察洗手液的商标，成像情况如图甲，若想再看到倒立、放大的像，应将凸
透镜向 移动，图乙的成像原理可应用于 。（选填“照相机”或“放大镜”）
4.将矿泉水瓶遗弃野外易引起山火，是因为瓶中的水相当于______，可会聚太阳光引燃干草或枯枝。
隔着薄膜上的水滴看很近的字，会看到通过水滴形成的______的虚像（具体描述像的性质）；如果想让看
到的字再变大点，应让水滴______ （选填“靠近字、远离字”或“面积增大”）。
5.如图是张老师利用手机直播网课的情景。手机的镜头相当于______。当手机取景框内只看到电子白
板时，为了让同学们同时看到两边黑板上板书的文字，手机应该_______（选填远离”或“靠近”）黑板，
黑板上文字所成的像是______（选填“放大”或“缩小”）的像。
6.小明利用支付宝进行扫码支付时，用手机摄像头扫描商家的收款二维码，手机摄像头相当于一个
_____（选填“凸透镜”或“凹透镜”）：摄像头靠近二维码时，所成的像_____（选填“变大”“变小”
或“不变”）｡
7.如图,用铁丝围成一个内径约4mm的圆环,在清水中浸一下后取出,布满圆环的水膜犹如透镜,用这个
水膜透镜贴近课本上的字,看到的是正立放大的像,此像为____(实像/虚像);透过水膜透镜看远处的楼房楼
房倒立缩小了,这种成像情况与_______(照相机/幻灯机)成像原理相同;轻轻甩去一些水(保持水膜完好),
透过水膜透镜看远处的楼房成正立缩小的像,此时水膜透镜相当于_______(凸透镜/凹透镜)8.甲图为电影放映机，其成像原理如图乙所示。为让观众看到清晰的实像，应将胶片放在距离透镜
的位置（选填序号：①一倍焦距以内②一倍焦距到二倍焦距之间③二倍焦距以外），白色银幕是为了
所有颜色的光（选填“反射”或“吸收”）。
题组C 培优拔尖练
1．（2021·河南中考真题）图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机的镜
头相当于一个凸透镜，下列说法正确的是（ ）。
A．投影机的镜头与近视眼镜为同一种透镜；
B．光经投影机的镜头成像利用的是光的折射；
C．画面经投影机镜头成的是正立放大的虚像；
D．屏幕上的丰富色彩由红、白、蓝三种色光混合而成
2．（2021·广西南宁市）毕业照给同学们留下了美好的青春记忆。拍照时（ ）。
A．照相机镜头相当于凹透镜；
B．同学们应站在镜头一倍焦距以内；
C．照相机成缩小的实像；
D．想让成的像变大，镜头应远离同学们
3．（2021·山东枣庄市）关于放大镜，下列说法不正确的是（ ）。
A．放大镜的镜片就是一个凸透镜；
B．放大镜所成的像都可以用光屏承接；C．用放大镜可以得到物体正立的虚像；
D．用放大镜可以得到物体倒立的实像
4．（2021·辽宁中考真题）汽车电子后视镜通过摄像头成像，将车侧后方路况呈现在显示屏上，如
图所示。下列说法正确的是（ ）。
A．摄像头成的是正立、缩小的虚像；
B．当侧后方车靠近摄像头时，显示屏上车的像变大；
C．屏上的彩色画面是由红、绿、蓝三种色光混合而成；
D．普通后视镜与电子后视镜成像原理相同
