生活中的透镜
学习目标：
1、了解凸透镜在照相机、投影仪、放大镜中的应用。
3、知道实像和虚像。
学案导学

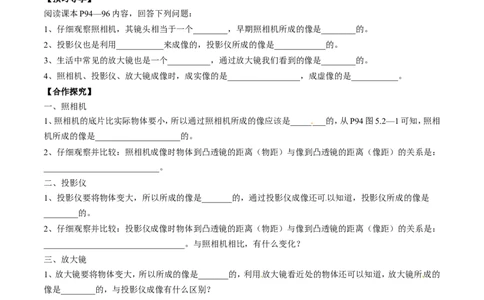

【预习导学】
阅读课本P94—96内容，回答下列问题：
1、仔细观察照相机，其镜头相当于一个________，早期照相机所成的像是________的。
2、投影仪也是利用___________来成像的，投影仪所成的像是____________的。
3、生活中常见的放大镜也是一个__________，通过放大镜我们看到的像是________的。
4、照相机、投影仪、放大镜成像时，成实像的是_________________，成虚像的是___________。
【合作探究】
一、照相机
1、照相机的底片比实际物体要小，所以通过照相机所成的像应该是________的，从P94图5.2—1可知，照相
机所成的像是____________________的。
2、仔细观察并比较：照相机成像时物体到凸透镜的距离（物距）与像到凸透镜的距离（像距）的关系是：
___________________________。
二、投影仪
1、投影仪要将物体变大，所以所成的像是_______的，通过投影仪成像还可以知道，投影仪所成的像是
________的。
2、仔细观察并比较：投影仪成像时物体到凸透镜的距离（物距）与像到凸透镜的距离（像距）的关系是：
_________________________________。与照相机相比，有什么变化？
三、放大镜
1、放大镜要将物体变大，所以所成的像是_______的，利用放大镜看近处的物体还可以知道，放大镜所成的
像是________的，与投影仪成像有什么区别？
2、仔细观察并比较：放大镜成像时物体到凸透镜的距离（物距）与像到凸透镜的距离（像距）的关系是：
_________________________________。与照相机、投影仪相比，有什么变化？
3、小组活动：怎样才能使放大镜的放大效果更好？
四、实像和虚像
讨论并总结区别实像与虚像的方法：
1、根据是否有实际光线会聚：有实际光线会聚为_______，没有实际光线会聚而是反向相交则为________。
2、根据能否在光屏上承接到像或能否使胶片感光：能承接或能感光为_________，反之为_________。
3、根据物体、像和凸透镜的位置关系：物体和像在凸透镜的两侧为________，物体和像在凸透镜的同侧为
________。4、根据成像特点：倒立的是_________，正立的是_________。
5、举出成实像的例子：__________________________________________________，举出成虚像的例子：
________________________________________________________。
【课堂训练】

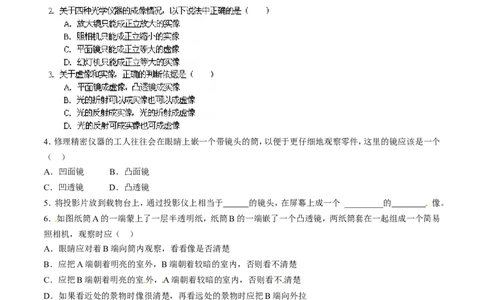

1、关于照相机和幻灯机成像性质，下列哪种说法正确: ( )
A．照像机成的是倒立、缩小的虚像，幻灯机成的是正立、放大的实 像
B．照像机成的是正立、缩小的实像，幻灯机成的是正立、放大的虚 像
C．照像机成的像是倒立、缩小的实像
D．照相机成的是正立、缩小的实像，幻灯机成的是正立、放大的实像
4．修理精密仪器的工人往往会在眼睛上嵌一个带镜头的筒，以便于更仔细地观察零件，这里的镜应该是一个
（ ）
A．凹面镜 B．凸面镜
C．凹透镜 D．凸透镜
5．将投影片放到载物台上，通过投影仪上相当于 的镜头，在屏幕上成一个 _________的 像。
6．如图纸筒A的一端蒙上了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成一个简易
照相机，观察时应（ ）
A．眼睛应对着B端向筒内观察，看看像是否清楚
B．应把A端朝着明亮的室外，B端朝着较暗的室内，否则看不清楚
C．应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚
D．如果看近处的景物时像很清楚，再看远处的景物时应把B端向外拉
A B
7、在半一透些明交纸通要道路口、银行等凸公透共镜场所常常安装电子监控器，它们主要由两部分组成，一部分为光学系统，
另一部分为光电转换系统。光学系统收集被监控区域内的景物信息。光电转换系统把光信号转换成电信号，
输送到监控中心，实现间接监控的目的的其光学系统的工作原理相当于（ ）
A、平面镜成虚像
B、凸透镜成实像C、显微镜
D、凸透镜成虚像
8、在鉴定文物时，常用放大镜观察文物的细微部分，这时他看到的像是______________。如果在文物上两条
裂纹，其夹角是5度。要想使看到的像更大些，应该将放大镜离裂纹____________。当放大镜的放大倍数是6
倍时，他看到两条裂纹的角是________度。
9、常见普通温度计的横截面是圆形，而体温计的横截面近似于一个三角形，如图所示．体温计做成这种形状
的主要作用是( )
A．使表面粗糙，便于握紧向下甩
B．把示数刻在较平的面上，刻度更精确
C．节约材料，美观好看
D．对液柱有放大作用，便于读数
【答案】1 C 2C 3B 4D 5照相机 倒 实 6D 7B 8虚 近一些 5 9D
今日感悟
