凸透镜成像的规律
学习目标：
通过实验探究凸透镜成像规律。
学案导学
【预习导学】
1、凸透镜有 作用；凸透镜能将 光线会聚一点，这点叫做凸透镜的焦点。凸透镜有 个焦点。
2、焦距： 到光心的距离，用 表示。
3、能够在 上得到的像叫实像，由实际光线汇聚而成；不能在光屏上接受到的像叫虚像。
4、物体到透镜的距离叫 ，用 表示，像到透镜的距离 ，用 表示。
问题探究：
1、研究凸透镜的成像规律（学生分组实验探究）
注意：应该调整凸透镜和光屏的高度，使蜡烛烛焰、凸透镜、光屏三者的中心大致在同一高度。
探究过程：详看课本

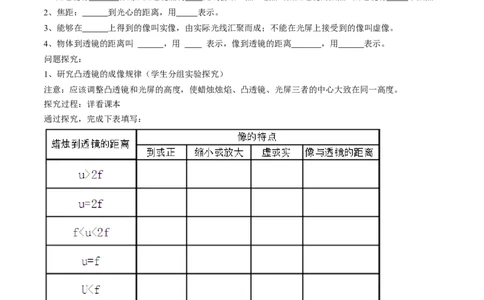

通过探究，完成下表填写：
思考：
（1）如上述实验中，用凹透镜代替凸透镜，能在光屏上得到实像吗？为什么？（2）认真分析上述实验探究过
程，你能分析出凸透镜成像是由什么决定的？
2、凸透镜成像规律的应用
照相机：镜头相当于一个凸透镜，胶卷相当于光屏，被照景物是物体。
使用方法：调节镜头到胶片的距离胶片就会出现景物的清晰的倒立的、缩小的、实像。暴光、显影、冲洗得到
照片。
放大镜：是一个短焦距的凸透镜。使用方法：必须将物体放在凸透镜的焦距以内，前后移动凸透镜与物体的距离来改变放大的倍数；成像是正
立的、放大的、虚像。
思考：为什么用放大镜看远处的物体看不到放大的正立的虚像？在生活中透镜还有哪些应用？
【自我检测】
1、用一凸透镜成像时，下面说法正确的是（ ）
A．实像总是正立的，虚像总是倒立的。
B．实像和虚像都可能是放大或缩小的。
C．成实像时，物体离凸透镜越近，像越大。
D．成虚像时，物体离凸透镜越近，像越大。

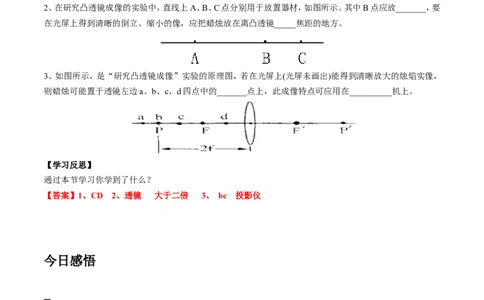

2、在研究凸透镜成像的实验中，直线上A、B、C点分别用于放置器材，如图所示。其中B点应放_______，要
在光屏上得到清晰的倒立、缩小的像，应把蜡烛放在离凸透镜_____焦距的地方。
3、如图所示，是“研究凸透镜成像”实验的原理图，若在光屏上(光屏未画出)能得到清晰放大的烛焰实像，
则蜡烛可能置于透镜左边a、b、c、d四点中的_______点上，此成像特点可应用在__________机上。
【学习反思】
通过本节学习你学到了什么？
【答案】1、CD 2、透镜 大于二倍 3、 bc 投影仪
