2013-2014 学年度???学校8 月月考卷
试卷副标题
题号 一 二 三 四 五 六 七 八 总分
得分
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
评卷人 得分
一、选择题（题型注释）

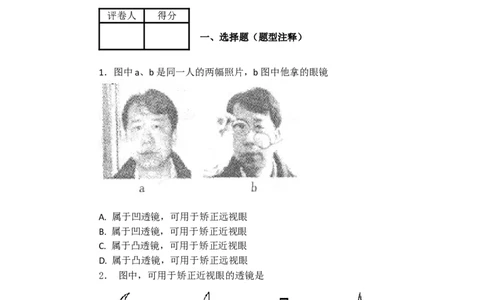

1．图中a、b是同一人的两幅照片，b图中他拿的眼镜
A. 属于凹透镜，可用于矫正远视眼
B. 属于凹透镜，可用于矫正近视眼
C. 属于凸透镜，可用于矫正近视眼
D. 属于凸透镜，可用于矫正远视眼
2． 图中，可用于矫正近视眼的透镜是
3．利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下
半部分，则光屏上的像 （ ）
A.上半部分没有了； B.下半部分没有了
试卷第7页，总10页C.整个像缩小了； D.整个像变暗了
4．显微镜能对微小物体进行高倍放大，它利用了两个焦距不同的透镜分别作为
物 镜 和 目 镜 ， 则 下 列 说 法 正 确 的 是
（ ）
A.物镜和目镜都成实像 B.物镜和目镜都成虚像
C.物镜和目镜都起放大作用 D.物镜和目镜都是凸透镜
5．下列光学设备中，应用的原理与如图所示的凸透镜成像规律相同的是
A．照相机 B．老花镜
C．幻灯机 D．放大镜

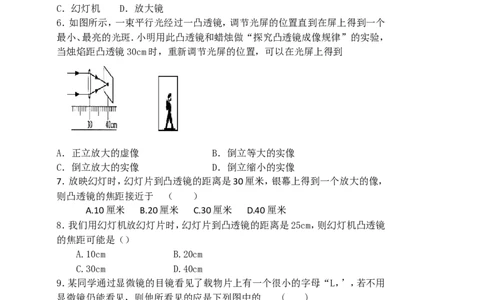

6．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个
最小、最亮的光斑．小明用此凸透镜和蜡烛做“探究凸透镜成像规律”的实验，
当烛焰距凸透镜30cm时，重新调节光屏的位置，可以在光屏上得到
A．正立放大的虚像 B．倒立等大的实像
C．倒立放大的实像 D．倒立缩小的实像
7．放映幻灯时，幻灯片到凸透镜的距离是30厘米，银幕上得到一个放大的像，
则凸透镜的焦距接近于 （）
A.10厘米 B.20厘米 C.30厘米 D.40厘米
8．我们用幻灯机放幻灯片时，幻灯片到凸透镜的距离是25cm，则幻灯机凸透镜
的焦距可能是（）
A.10cm B.20cm
C.30cm D.40cm
9．某同学通过显微镜的目镜看见了载物片上有一个很小的字母“L，’，若不用
显微镜仍能看见，则他所看见的应是下列图中的 ( )
10．下列说法正确的是
A．光只有在真空中才沿直线传播
B．人站在竖直放置的平面镜前1m处，镜中的像到平面镜的距离也是1m
C．经凸透镜所成的像都是倒立的
试卷第6页，总10页D．镜面反射和漫反射都遵守光的反射定律
11．图是陈大爷眼睛看物体时的成像情况，则他的眼睛类型及矫正需要选用的
透镜分别是
A．远视眼 凸透镜 B．远视眼 凹透镜
C．近视眼 凸透镜 D．近视眼 凹透镜

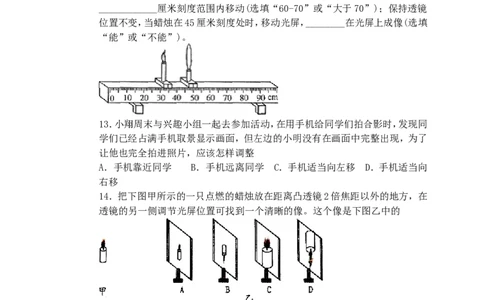

12．在下图中，凸透镜焦距为lO厘米，为了找到像的位置，光屏应在光具座的
____________厘米刻度范围内移动(选填“60-70”或“大于70”)；保持透镜
位置不变，当蜡烛在45厘米刻度处时，移动光屏，________在光屏上成像(选填
“能”或“不能”)。
13．小翔周末与兴趣小组一起去参加活动，在用手机给同学们拍合影时，发现同
学们已经占满手机取景显示画面，但左边的小明没有在画面中完整出现，为了
让他也完全拍进照片，应该怎样调整
A．手机靠近同学 B．手机远离同学 C．手机适当向左移 D．手机适当向
右移
14．把下图甲所示的一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在
透镜的另一侧调节光屏位置可找到一个清晰的像。这个像是下图乙中的
15．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示的位
置时，光屏上出现了烛焰清晰的像，则利用这一成像原理可以制成的是
A．放大镜 B．幻灯机 C．照相机 D．潜望镜
16．如图所示，F为凸透镜的两个焦点，A′B′为物体ＡＢ的像，则物体AB在：
试卷第7页，总10页A．图中Ⅰ区域，箭头水平向右；
B．图中Ⅱ区域，箭头水平向右；
C．图中Ⅱ区域，箭头方向向左斜上方；
D．图中Ⅰ区域，箭头方向向右斜上方。
17．一个物体通过凸透镜在另一侧光屏上成像，突然飞来一只昆虫粘在透镜的
下面部分，则物体的像将（ ）
A．在屏上只被接到物体上半部分的像 B．能得到物体不清晰的完整的像
C．能得到物体完整的像，但亮度却减弱了 D．能得到物体大部分的实像

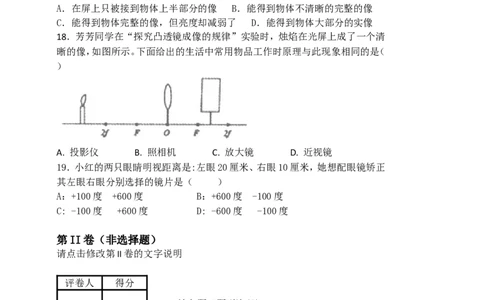

18．芳芳同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清
晰的像，如图所示。下面给出的生活中常用物品工作时原理与此现象相同的是（
）
A. 投影仪 B. 照相机 C. 放大镜 D. 近视镜
19．小红的两只眼睛明视距离是:左眼20厘米、右眼10厘米，她想配眼镜矫正
其左眼右眼分别选择的镜片是（ ）
A：+100度 +600度 B：+600度 -100度
C: -100度 +600度 D: -600度 -100度
第II卷（非选择题）
请点击修改第II卷的文字说明
评卷人 得分
二、填空题（题型注释）
20．近视眼镜的镜片使用的是______透镜（选填“凸”或“凹”）。
21．透镜的主轴上放着一根粗细均匀的木棒，A端在1倍焦距与2倍焦距之间，B
端在2倍焦距之外，则木棒成的像_____________(选“A段较粗”或“B段较
粗”)
22．在图中画出合适的透镜．
试卷第6页，总10页23．在探究凸透镜成像规律的实验中
（1）让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最
亮的光斑，由此可以测出凸透镜的 .
（2）当蜡烛、凸透镜和光屏按如图所示的位置放置时，光屏上得到清晰的像.此
时物距为 cm，像的大小比物 .
（3）当物距小于焦距时，左右移动光屏均接收不到像，接着应该_____________
A.上下移动光屏去接收
B.将光屏放到凸透镜左侧去接收
C.取走光屏，直接通过凸透镜观察
24．如图所示是一个彩色的手机屏幕，小红洗手时不小心将水滴到了手机屏幕
上，透过水滴她惊奇地看到屏幕上出现多个不同颜色的小格子。水滴相当于
____，当水滴滴到图中___（选填“红色”、“绿色”、“蓝色”或“白色”）区
域时能同时看到红、绿、蓝三种颜色的小格子。
25．如图所示是一款具有摄像功能的手机，摄像机的镜头相当于一个 透镜，
通过镜头所成的像是 （选填“实像”或“虚像”）．
26．我们通过实验，可以知道：凸透镜成实像时，放大和缩小的分界点是物体位
于__________处。
试卷第7页，总10页27．小明将奶奶的老花镜正对着太阳光，在透镜的另一侧移动光屏，当距透镜
5cm时，屏上出现最小最亮的一点，则老花镜的焦距约是 cm。
28．正常眼睛观察物体最清晰而又不易疲劳的距离，叫做明视距离，约为
cm。
29．如图所示，是小红探究凸透镜成像规律的三种情形，其中在光屏上成倒立缩
小实像的是图_____，在光屏上成倒立放大实像的是图_____.（选填
“A”、“B”或“C”）
评卷人 得分
三、实验题（题型注释）
30．如图所示，刘星同学在探究凸透镜成像规律时，将焦距为15cm的凸透镜固
定在光具座上50cm刻线处，将点燃的蜡烛放置在光具座上30cm刻线处，移动
光屏到光具座上某一位置，可以使烛焰在光屏上成清晰 的像（选填：放大、
等大、缩小）。接着他保持蜡烛的位置不变，将凸透镜移动到光具座上40cm刻
线处，再移动光屏，使烛焰在光屏上成清晰的像（选填：能、不能）。
0c m10 20 30 40 50 60 70 80 90 100
31．在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌
排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实
验使用的凸透镜焦距为10cm，实验装置如图甲所示．
INCLUDEPICTURE "C:\\Documents and Settings\\Administrator\
\Application Data\\Tencent\\Users\\1140872085\\QQ\\WinTemp\
\RichOle\\`L]QNSIWO@`%Z3I(_44IA0J.jpg" \* MERGEFORMATINET
（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高
度上，其目的是 ．
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现
试卷第6页，总10页倒立、缩
小的 （选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通
过凸透镜看到光源的 （选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（ ）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的
大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如图乙所示，凸透镜固定在光具座零刻度线
上．
如果用遮光罩将凸透 镜的上半部分罩住，则光屏上所成的像是（ ）
INCLUDEPICTURE "C:\\Documents and Settings\\Administrator\
\Application Data\\Tencent\\Users\\1140872085\\QQ\\WinTemp\
\RichOle\\G{L9K[UIZSP0D))VNDXBJ$1.jpg" \* MERGEFORMATINET
评卷人 得分
四、作图题（题型注释）
32． 如图所示，请画出两条光线经过凸透镜后的出射光线。
33．按照题目要求作图
试卷第7页，总10页（1）根据图甲中光的传播方向，在虚线框内画上合适的透镜。
（2）传送带上有一个物体M，重为2N，它与传送带一起以0.5m/s的速度在水平
方向向右匀速运动，不计空气阻力。请在图乙中画出M受力示意图。
（3）超市里的自动扶梯，有乘客时运行较快，无乘客时为了节能运行较慢。利用
电磁继电器可以设计这样的电路，请按照要求用笔画线代替导线将图丙中的控
制电路和工作电路连接完整。其中R 是压敏电阻（受到压力时阻值小，不受压
1
力时阻值大），R 是限流电阻（串联在电路中可减小电路中的电流）。
2
评卷人 得分
五、计算题（题型注释）
34．小英探究凸透镜成像规律的实验装置如图所示，其中焦距为12cm的凸透镜
固定在光具座50cm刻线处，光屏和点燃的蜡烛位于凸透镜两侧。
(1)小英将蜡烛移至20cm刻度线处，移动光屏，直到光屏上出现了烛焰清晰的
像，则该像
是倒立、_____________ (选填：“缩小”或“放大”)的 像(选填：“实”
或“虚”)。
(2)小英将蜡烛从20cm刻度线处移至30cm刻度线处，她应向_____________透
镜方向
(选填：“远离”或“靠近”)移动光屏；才能在光屏上再次得到清晰的像。
(3)小英将蜡烛移至40cm刻度线处时，她通过凸透镜看到了烛焰的虚像，则该
像是
_____________、(选填“倒立”或“正立”)放大的。
评卷人 得分 六、简答题（题型注释）
试卷第6页，总10页35．小明的爸爸有—副眼镜，小明观察发现：爸爸看书时常常会戴上眼镜，看电
视或看远处物体口才又会摘下眼镜．
（1）请你猜想小明的爸爸配戴的眼镜是什么透镜制成的?并说明你猜想的理由．
（2）请设计一个实验来验证你的猜想．
36．照毕业像时，小红同学发现摄影师在学生前面某位置观察“取景”，又带着
照相机向学生移近一些，并适当伸缩镜头后才拍照，请你用学过的物理知识解
释照相机向学生移近的目的是什么？
评卷人 得分
七、综合题（题型注释）
37．“十一”去无锡市旅游的小明站在同一位置用数码相机(焦距可改变)对着
无锡著名景点——锡山先后拍摄了两张照片甲和乙，如图所示。他产生了这样
的疑问：物体通过凸透镜在光屏上所成像的大小与透镜的焦距有何关系呢?小
明对此进行了探究。
甲 乙
(1)小明找来了一些凸透镜，但不知道它们的焦距，请你为他提供一种测量透
镜焦距的方法。(可画图说明，4分)
(2)测出凸透镜焦距后，小明先后选用了三个焦距分别为15cm、10cm、5cm的凸
透镜，在保持物距始终为35cm的情况下依次进行实验，发现所成的像越来越小。
请根据实验结果判断小明在拍摄哪一张照片时照相机镜头的焦距较大。
答：拍摄 照片时照相机镜头的焦距较大。（3分）
(3)在探究过程中，小明总是让物距保持不变，请你说出他这样做的理由。（3
分）
38．【探究名称】探究凸透镜成像的大小与哪些因素有关
【提出问题】小明通过前面物理知识的学习，知道放大镜就是凸透镜.在活动课
试卷第7页，总10页中，他用放大镜观察自己的手指（图甲），看到手指 的像；然后再用它观
察远处的房屋（图乙），看到房屋 的像。（选填“放大”、“等大”或
“缩小”）
他想：凸透镜成像的大小可能与哪些因素有关？
【进行猜想】凸透镜成像的大小可能与 有关.
【设计并进行实验】
小明在图所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实
验，所获得的实验数据如右表所示.
光屏上像到凸
物体到凸透 光屏上像
透 镜 的 距
镜的距离/㎝ 的大小
离/㎝
40 13.5 缩小
30 15 缩小
20 20 等大
15 30 放大
10 光屏上没有像
8 光屏上没有像
【结论与应用】
(1)分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越 ，
同时发现像到凸透镜的距离就越 。
(2)小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影
师应使照相机 同学（选填“靠近”或“远离”）。
评卷人 得分
八、判断题（题型注释）
试卷第6页，总10页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
参考答案
1．D
【解析】
试题分析：解决此题可以首先判断该镜片是凸透镜还是凹透镜，然后结合近视眼是由于像成
在了视网膜的前方，近视要用凹透镜来矫正；远视眼是像成在了视网膜的后方，远视要用凸
透镜来矫正。由图可知，当把眼睛片靠近眼睛时，发现眼睛被放大，所以该镜片是凸透镜；凸
透镜对光线有会聚作用，可以用来矫正远视眼；
故选B。
考点：此题考查的是近视眼和远视眼的矫正。
点评：此题既考查了对两种透镜的判断，又考查了远视眼和近视眼的矫正方法。
2．C
【解析】∵近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来
自远处点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了；
∴要使成像在视网膜上，则必须使光进入眼睛前要发散一下；
又知：凹透镜对光线有发散作用；
∴矫正近视眼的凹透镜；
而中间厚边缘薄的是凸透镜，中间薄边缘厚的是凹透镜．
3．D
【解析】凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，
整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，
因此，像与原来相同；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故
亮度会减弱．故选D．
4．CD
【解析】显微镜能对微小物体进行高倍放大，它利用了两个焦距不同的透镜分别作为物镜和
目镜，物镜和目镜都是凸透镜，物镜和目镜都起放大作用。物镜是成倒立放大的实像，目镜是
正立放大的虚像。
5．A
【解析】图所示的[凸透镜成像规律是当物体在2倍焦距以外时，成倒立缩小的实像，照相机
正好利用的是这一个原理；幻灯机是利用当物体在一倍焦距到二倍焦距之间时，成倒立放大
的实像；老花镜和放大镜的原理相同，都是利用当物体在一倍焦距以内时，成正立放大的虚
像。
6．D
【解析】
考点：凸透镜成像。
分析：由图可知，凸透镜的焦距为10cm，但现在物距是30cm，故物距大于凸透镜的2倍焦距，
所以凸透镜所倒立、缩小的实像，D是正确的。
7．C
【解析】幻灯的镜头相当于一个凸透镜，使用时应把幻灯片放在稍大于一倍焦距处，则在银幕
上得到一个放大的像，多以个凸透镜的焦距接近30厘米。故选C。
8．B
【解析】幻灯机镜头相当于凸透镜，幻灯片相当于物体，屏幕相当于光屏；要在屏幕上成放大
的清晰的像，物距应处于1倍和2倍焦距之间；因此幻灯片到凸透镜的距离应该大于f且小
于2f．即：f＜25cm＜2f，可得12.5cm＜f＜25cm，只有选项B符合要求。故选B。
9．C
答案第7页，总7页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
【解析】
试题分析：凸透镜成的像是上下相反、左右相反的，所以选C
考点：凸透镜成像的规律
点评：凸透镜成像的原理是光的折射，凸透镜成的像是上下相反、左右相反的，
10．BD
【解析】
试题分析：A、光的传播规律：光在均匀介质中沿直线传播，光的传播不需要介质，光可在真空
中传播．因为光在均匀介质中沿直线传播，只介质均匀，如在空气中，在水中，光就沿直线传
播，若介质不均匀光就不沿直线传播，光在真空中也是沿直线传播的。该选项错误；
B、平面镜成像的特点是物和像到平面镜的距离相等，所以镜中的像到平面镜的距离也是
1m；正确；
C、凸透镜可以成实像，实像都是倒立的，也可以成虚像，虚像是正立的，所以错误；
D、镜面反射和漫反射都遵守光的反射定律，正确；
故BD正确．
考点：光在均匀介质中直线传播；平面镜成像；凸透镜成像
点评：本题考查了光的传播规律，光只在真空和均匀介质中才沿直线传，若介质不均匀传播
路线将发生弯曲．属于基本内容，比较简单。
11．A。
【解析】由于成像图示显示所成的像在视网膜的后方，故陈大爷的眼睛是远视眼；其矫正的方
法是佩戴凸透镜，因为凸透镜对光具有会聚作用，能够把落在视网膜后方的像提前会聚到视
网膜上。
12．略
【解析】凸透镜焦距为lO厘米，为了找到像的位置，光屏应在光具座的（2倍焦距以外）即大
于70厘米刻度范围内移动；保持透镜位置不变，当蜡烛在45厘米刻度处时，移动光屏，不能
在光屏上成像
13．B
【解析】A、手机靠近同学，物距减小，像增大．不符合题意．
B、手机远离同学，物距增大，像距减小，像减小，符合题意．
C、同学们已经占满手机取景显示画面，手机适当左移，右边的同学又不能出现在画面中．不
符合题意．
D、同学们已经占满手机取景显示画面，手机适当右移，左边的同学更不能出现在画面中．不
符合题意．
故选B．
14．B
【解析】因蜡烛放在距离凸透镜2倍焦距以外的地方，所以在光屏上会成一个倒立、缩小的实
像，分析各选项可知，只有B选项中的是倒立、缩小的实像；
故选B．
15．B
【解析】物距小于像距是幻灯机的成像原理。所以选B。
16．D
【解析】
试题分析：根据图中告诉的像距与焦距的关系，结合凸透镜成像的规律即可确定像与物体之
间的大小关系，以及物距与焦距的关系．由题意知，像在一倍焦距和二倍焦距之间，根据凸透
镜成像的特点，此时物体应在二倍焦距以外，且成的像是倒立缩小的实像，因此物体应比
答案第8页，总8页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
A′B′大，箭头方向向上；像在主光轴下方，根据凸透镜的三条特殊光线，利用折射时光路是
可逆的，作出物体AB，由图可知；则物体应在主光轴下方，所以物体在图中Ⅰ区域，箭头方向
向右斜上方。
故选D。
考点：此题考查的是凸透镜成像。
点评：凸透镜成像的规律涉及四个方面：①物距与焦距的关系；②成像的性质；③像距与焦距
来的关系；④应用．只要告诉其中的一个方面，就可以确定其它三个方面的内容．在此题中，
根据图示确定了像距与焦距的关系；然后利用凸透镜成像的规律物距与物体与像的大小关
系。
17．C
【解析】昆虫粘在透镜的下面部分，将能得到物体完整的像，因为折射光线减少故亮度减弱了。
选C
18．B
【解析】
试题分析：由图可知，此时物距大于2f，像距 ，
所以物距大于像距，此时成倒立、缩小的实像，照相机是根据这个原理制成的．
考点：凸透镜成像的规律
点评：要解决此题，需要掌握凸透镜成像的规律及其应用：
当 时，成倒立、缩小的实像．像距 ，照相机、摄像机就是根据这个原理制
成的．
当 时，成倒立、等大的实像，像距 ，可以粗测焦距．
当 时，成倒立、放大的实像．像距 幻灯机、投影仪就是根据这个原理制成
的．
当 时，无像．经凸透镜折射后的光线是平行的，没有会聚点．
当 时，成正立、放大的虚像．放大镜就是根据这个原理制成的．
19．D
【解析】
试题分析：正常人的眼睛的明视距离为25厘米，小红的两边眼睛都是近视，要配凹透镜的眼
镜．
将物体放在眼睛前面25厘米处，经眼镜后成虚像在眼睛前面相应的明视距离处即可．
对左眼，由 ，因是配凹透镜，焦距 f的数值是负，成虚像，像距 V是负，
，得 f=-100厘米=-1米，它的焦度Φ= ；相应度数是
100×（-1）=-100度；
答案第7页，总7页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
同理对右眼， ，得 =- 米，Φ= ；相应度
数是100×（-6）=-600度；
故选D．
考点：本题考查近视眼的成因与矫正办法
点评：解决本题的关键是对近视眼的成因以及矫正方法的理解和掌握，而关于凸透镜成像公
式在初中阶段不要求掌握，只需了解即可．
20．凹
【解析】
试题分析：近视眼是由于人眼的晶状体变凸，会聚能力增强，像呈在视网膜的前方，故应佩戴
发散透镜，使光线发散，即近视眼镜的镜片是凹透镜．
考点：近视眼的成因与矫正办法．
点评：本题主要考查学生对近视眼的成因与矫正方法的认识和了解，是一道基础题．
21．A段粗
【解析】分析：根据凸透镜的成像规律，当物体放在一倍焦距与二倍焦距之间时，所成的像是
放大倒立的实像；
而当物体放在二倍焦距之外时，所成的像是缩小倒立的实像解答此题．
解：∵此时A端位于一倍焦距与二倍焦距之间，
∴所成的像是倒立、放大的实像；
又∵B端位于二倍焦距之外，
∴所成的像是倒立、缩小的实像；
所以在凸透镜的主轴上放着一根粗细均匀的木棒，A端在1倍焦距与2倍焦距之间，B端在2
倍焦距之外，
则木棒所成的像将是A端变粗，B端变细．
故答案为：A段较粗．
点评：本题主要考查的是凸透镜成像规律的应用．知道当物距大于2倍焦距时，成倒立缩小
的实像；当物距处于1倍和2倍焦距之间时，成倒立放大的实像；当物距小于焦距时，成正立
放大的虚像．
22．
【解析】凹透镜对光线有发散作用，故是凹透镜．
点评：本题利用了凹透镜对光线的发散作用来确定透镜的类型的．
答案第8页，总8页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
23．
【解析】分析：（1）根据凸透镜焦点与焦距的含义，结合题目的表述可以得到答案．
（2）根据图示位置可以确定此时物距，然后利用物距与像距的大小关系，结合凸透镜成像的
规律可以确定此时的成像性质．
（3）物距小于焦距时，此时成的像是虚像，因为虚像虽然可以用眼观察到而不能成在光屏上，
所以不要用光屏去承接．
解答：解：（1）平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，这
个亮斑就是所有通过凸透镜的光线的汇聚点，因此叫焦点，焦点到凸透镜的距离叫焦距．
（2）根据图示的蜡烛与凸透镜所在的刻度值，即可确定此时的物距为15厘米．由于此时的像
距为30厘米．根据凸透镜成像的规律可知，当物距小于像距时，此时所成的像
也是放大的．
（3）当物距小于一倍焦距时，物体通过凸透镜成的是正立放大的虚像，这种像只能用肉眼看
到，而不能成在光屏上，故要撤去光屏直接用肉眼观察．
故答案为：（1）焦距；（2）15；大；（3）C．
24．放大镜 白色
【解析】
试题分析：水滴中间厚边缘薄是水凸透镜，屏幕放在凸透镜的一倍焦距以内成正立、放大的
虚像．
根据色光的混合原理，经凸透镜折射，发生光的色散现象，所以水滴滴在白色区域能同时看
到 红、绿、蓝三种颜色的小格子．
考点：物体的颜色；凸透镜成像的应用．
点评：题考查了：物体的颜色以及凸透镜的特点，是一道基础题．
25．凸；实像
【解析】摄像机的镜头相当于一个凸透镜，
其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像．
26．二倍焦点
【解析】分析：当u＞2f时，成倒立、缩小的实像；当u=2f时，成倒立、等大的实像；当f＜u＜
2f时，成倒立、放大的实像．
解：当物体在二倍焦距以外时，成倒立、缩小的实像；在二倍焦距处时，成倒立、等大的实像；
在一倍焦距和二倍焦距之间时，成倒立、放大的实像．由此可以看出，凸透镜成实像时，放大
和缩小的分界点是：二倍焦距处．
故答案为：二倍焦距．
点评：此题主要考查的是学生对凸透镜成像规律的了解和掌握．注意从成像规律当中再去总
结一些自己的规律，比较基础、简单．
27．5
【解析】老花镜是凸透镜，太阳光可近似的看做平行光，由题意知，在另一侧出现的最小、最亮
的点是焦点，这点到凸透镜的距离就是焦距．所以老花镜的焦距是5cm．
故答案为：5．
28．25
【解析】
试题分析：正常眼睛的明视距离为 25cm．
考点：明视距离。
点评：本题主要考查学生对：眼睛及其视物原理的了解，以及对明视距离的认识，是一道基础
答案第7页，总7页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
题．
29．B， A
【解析】由凸透镜成像的规律，当u＞2f时，光屏上成倒立、缩小的实像，f＜v＜2f．所以图B
符合．当f＜u＜2f时，光屏上成倒立、放大的实像，v＞2f．所以图A符合．
30．放大,不能
【解析】（1）凸透镜固定在光具座上50cm刻线处，将点燃的蜡烛放置在光具座上30cm刻线
处，物距 u=50cm-30cm=20cm，凸透镜的焦距是15cm，2f＞u＞f，成倒立、放大的实像．
（2）保持蜡烛的位置不变，将凸透镜移动到光具座上 40cm 刻线处，物距
u=40cm-30cm=10cm，凸透镜的焦距是15cm，u＜f，成正立、放大的虚像，虚像不能呈现在光
屏上，所以光屏上不能成清晰的像．
31．（1）使像能完整的呈现在光屏的中央（2）实、正立（3 ）D （4） C
【解析】
试题分析：（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度
上，是为了使像成在光屏中央；
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，u=40cm＞2f=20cm，成倒立缩
小的实像；
小明将光源移至8cm刻度时，u=8cm＜f=10cm，成正立放大的虚像；
（3）小明在实验中：用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡
烛作为光源：
光源比较稳定；
用同样的白色方格板做成光屏便于比较像与物的大小；
零刻度线刻在光具座标尺的中央，可直接测出物距和像距；
可以根据像与物大小相等时测出像距和物距，此时u=v=2f算出焦距．
故选D．
（4）光源“F”放在15cm处，物距处于一倍和二倍焦距之间，成倒立放大的实像，用手捂住凸
透镜的一部分，只能影响像的亮暗，无法影响像的性质，所谓倒立的像，左右也是“倒”的；
故选C．
考点：凸透镜成像规律及其探究实验；凸透镜成像的应用．
点评：在做凸透镜成像实验时，首先要调节光源、透镜、光屏的中心在同一高度上，成像规律
为：u＞2f，成倒立缩小的实像；u=2f，成倒立等大的实像；f＜u＜2f，成倒立放大的实像；
u=f，不成像；u＜f，成正立放大的虚像．
32．
【解析】（1）平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传
播方向不改变。
33．
答案第8页，总8页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
【解析】
试题分析：（1）由给出的光线可知，原本向中间会聚的光线经透镜折射后变得延迟会聚，故虚
线框内的是凹透镜，如图所示：
（2）由于物体M和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支
持力的作用，并且为一对平衡，大小都为2N。如图所示：
（3）将电动机和下触点串联组成工作电路，将R 和电磁铁串连接入控制电路；电路如图丙所
1
示；
考点：透镜的光路图；力的示意图；电路图的设计与连接。
点评：（1）在判断经透镜折射后的光线是“会聚”还是“发散”时，可用延长入射光线的方
法来判断．若入射光线的延长线在折射光线的里面，则光线被发散．
（2）物体匀速运动时，受力平衡力：这两个力是一对平衡力，大小相等，方向相反，且作用在同
一直线上，作用点在物体的重心．
（3）本题为电学、磁学的综合题，知识点多、综合性强，考查学生的分析能力。
34．
【解析】根据凸透镜成像规律可知物距大于二倍焦距成倒立缩小实像，物距大于一倍焦距小
于二倍焦距成倒立放大实像，成实像时，物距变小，像距变大，像变大．
点评：本题考查学生动手操作实验的能力以及根据实验现象得出正确结论并能有效解决实
答案第7页，总7页本卷由【在线组卷网www.zujuan.com】自动生成，请仔细校对后使用，答案仅供参考。
验中出现的问题．
35．（1）配戴的可能是凸透镜（1分）．理由：小明的爸爸看书时要戴上眼镜，说明它看不清近
处的物体，这是由于他眼睛的折光能力太弱，来自近一点的物体所成的像在视网膜后（1分），
由于凸透镜具有会聚作用（1分），所以他要配戴凸透镜进行矫正。
（2）将小明爸爸配戴的眼镜放在太阳光下并正对着太阳光，在眼镜下面放一张白纸，移动眼
镜，如果在白纸上能看到很亮的光点，则说明眼镜的镜片是凸透镜。（2分）．
评分说明：严格按评分要点给分。第（2）问答其它实验只要正确同样给分（答用手摸或用眼睛
观察厚薄不能给分）。如果用其它透镜代替爸爸的眼镜来做实验不给分
【解析】略
36．照相机是利用物体在凸透镜2倍焦距外成缩小实像的原理工作的，照相机像学生移近时，
物距要解决此题，需要掌握变小，相距变大，象也变大。
【解析】分析：凸透镜成像的规律，知道物体离凸透镜越近，物体经凸透镜所成的像越大，像离
凸透镜越远．根据凸透镜成像规律和成像时的实际情况可分析操作要求．
故答案为：照相机是利用物体在凸透镜2倍焦距外成缩小实像的原理工作的，照相机向学生
移近时，是为了将该同学的相片照的大一些，因为凸透镜成实像时，物距变小，相距变大，像
也变大．
37．(1)略 (2)乙 (3)控制变量，u不变时，才能得到像的大小与焦距的关系
【解析】(1)凸透镜正对阳光，光线平行于凸透镜的主光轴，经凸透镜会聚在主光轴上最小、最
亮的点，该点是凸透镜的焦点，在焦点左右的光点不是最小最亮的，测量的焦距偏大或偏小；
（2）根据像的大小和凸透镜焦距的关系：物距一定时，焦距越小，像越小．甲和乙两张照片中，
乙照片上锡山的像比较大，照相机镜头的焦距较大．（3）因为像的大小与物距和焦距都有关
系，根据控制变量法，探究像的大小与焦距的关系，应保持物距不变，改变焦距，观察像的大
小变化．
38．【提出问题】放大，缩小；【进行猜想】物体到凸透镜的距离；【结论与应用】（1）大，大；
（2）远离。
【解析】甲图，看近处的物体时，做为放大镜使用，此时成正立、放大的虚像．
乙图，当看远处的物体时，此时成物体倒立、缩小的实像．
甲乙两图物体到凸透镜的距离不同，所以可以看出凸透镜成像的大小可能与物体到凸透镜
的距离有关．
（1）从表格中数据可以看出，成实像时，物距在逐渐减小，成的像逐渐变大，像距也逐渐变大．
（2）要想使所有的景物都进入取景框，需要增大物距，为了得到清晰的像，需要减小物距．所
以应使照相机远离同学，并缩短暗箱的长度．
答案第8页，总8页
