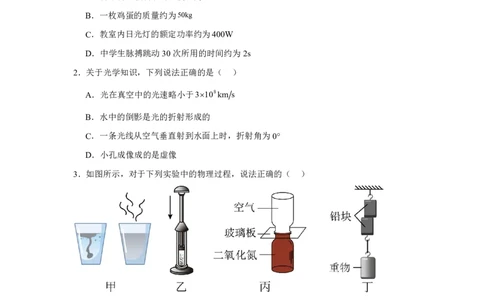

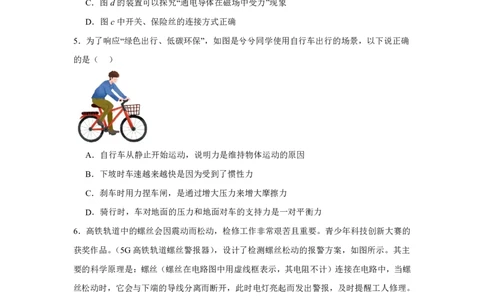

重庆市西北狼教育联盟 2024-2025 学年高一上学期入学考试物 理试题 学校:___________姓名：___________班级：___________考号：___________ 一、单选题 1．西西同学对身边的物理量进行了估测，以下最接近实际的是（ ） A．初中物理教科书的长度约为26cm B．一枚鸡蛋的质量约为50kg C．教室内日光灯的额定功率约为400W D．中学生脉搏跳动30次所用的时间约为2s 2．关于光学知识，下列说法正确的是（ ） A．光在真空中的光速略小于3108km s B．水中的倒影是光的折射形成的 C．一条光线从空气垂直射到水面上时，折射角为0° D．小孔成像成的是虚像 3．如图所示，对于下列实验中的物理过程，说法正确的（ ） A．图甲，墨水在热水中比在冷水中扩散快，说明分子做无规则运动剧烈程度与温度有 关 B．图乙，厚玻璃管中放少量硝化棉，把活塞迅速压下去时，管内空气的内能减少 C．图丙，抽去玻璃隔板两瓶中气体逐渐混合均匀，这是因为空气比二氧化氮的密度大 D．图丁，将两个铅柱紧紧压在一起，下面可吊一重物，这是因为分子在不停地运动 4．如图所示，以下说法正确的是（ ） 试卷第1页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985A．图a中多个大功率用电器可以同时使用一个插线板 B．图b中的装置能反映电动机的工作原理 C．图d的装置可以探究“通电导体在磁场中受力”现象 D．图c中开关、保险丝的连接方式正确 5．为了响应“绿色出行、低碳环保”，如图是兮兮同学使用自行车出行的场景，以下说正确 的是（ ） A．自行车从静止开始运动，说明力是维持物体运动的原因 B．下坡时车速越来越快是因为受到了惯性力 C．刹车时用力捏车闸，是通过增大压力来增大摩擦力 D．骑行时，车对地面的压力和地面对车的支持力是一对平衡力 6．高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的 获奖作品。（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案，如图所示。其主 要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）连接在电路中，当螺 丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。 下列符合题意的电路图是（ ） A． B． C． 试卷第2页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985D． 7．如图所示的滑轮组提升100N的重物，两个滑轮的重力均为20N，小朗同学拉动绳子10s 将重物提升2m，不计绳重和摩擦，则下列说法正确的是（ ） A．自由端拉力F为40N B．拉力的功率是12W C．顶部与定滑轮相连的绳子拉力为140N D．该滑轮组的机械效率约83.3% 8．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V， 定值电阻R的规格为“10 0.5A”，滑动变阻器R 的规格为“20 1A”。闭合开关，为了保 1 2 证电路安全，在变阻器滑片P移动过程中，下列说法中（ ） ①变阻器R 接入电路的阻值允许变化范围为10~20 2 ②电流表示数允许的变化范围为0.2A~0.5A ③电路消耗总功率允许的变化范围为1.2W~1.8W ④电压表示数变化范围为1V～3V A．只有①③正确 B．只有①②正确 C．只有②④正确 D．只有③④正确 试卷第3页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985二、填空题 9．满怀深情的歌声“唱支山歌给党听”从教室内传出，人声是由声带 产生而发出的， 唐老师隔着墙也能判断出是小贝同学在唱歌，其依据是声音的 （选填“音调”、“响度” 或“音色”）不同。 10．如图所示，是最新一款无人驾驶汽车原型图。汽车自动驾驶时使用雷达传感器以及激光 测距器来了解周围的交通状况。该款车以72km h的速度在一段平直的公路上匀速行驶了 8km时，消耗汽油1.4kg。假设汽油完全燃烧，汽油机的效率为30%，那么，在这段运动过 程中，该汽车发动机做的有用功是 J，若转化为有用功的热量全部被水吸收，可以使 kg的水升高50℃。（已知汽油的热值是4.5107J kg，水的比热容是4.2103J/kg℃） 11．如图甲所示的电路中，电源电压不变，滑动变阻器R的最大阻值为10，灯泡标有“6V 4.8W”，灯泡的I U图像如图乙，灯泡L正常发光时的电阻值为 ；当闭合开关S、 S ，滑动变阻器的滑片位于最右端时，通过灯泡L的电流为0.6A，则此时灯泡与滑动变阻 1 器的功率之比为 。 12．如图所示，水平桌面上放有一圆柱形溢水杯，它的重为3N，底面积为300cm2，溢水口 距杯底20cm，内装水的深度为18cm，此时水对溢水杯底的压力为 N；将一体积为 1000cm3、密度为0.9g cm3的正方体木块缓慢放入水中，不计溢水杯厚度，木块放入水中 静止后，溢水杯对桌面的压强为 Pa。 试卷第4页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy21198513．如图所示，质地均匀的物体A与长木板B通过定滑轮用不可伸长的轻绳相连，物体A 的质量m 1.6kg，物体B的质量m 2kg。对A施加水平向左F20N的压力，使木板B A B 被压在光滑侧壁上。此时A匀速上滑，轻绳均处于竖直方向，A、B之间的摩擦力f为 N。 若在B下方沿水平方向切去一部分，且压力变为10N，使B能够匀速上滑，则所切去的体 积与B体积之比为 。（已知接触面粗糙程度一定时，滑动摩擦力与压力成正比，且A 始终未离开B） 三、作图题 14． (1)在图甲画出力F的力臂。 (2)在图乙方框里的导线上标出电流方向。 四、实验题 15．(1)科学探究是物理学科核心素养的重要内容，爱思考的北北同学借助于实验室器材开 始探究探究水的沸腾特点，图甲为其所用的实验装置： 试卷第5页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985①北北同学在组装实验装置时，她应先调整图甲中 （选填“A”或“B”）的高度； ②北北同学利用该装置先后完成了两次探究水沸腾的实验，并根据实验数据描绘出水的沸腾 图像如图乙，从图中信息可知当地大气压 （选填“低于”、“高于”或“等于”）标准大气压； ③两次图像不同的原因可能是 ； A．酒精灯的火焰相同，第一次水的质量大 B．水的质量相同，第二次组酒精灯的火焰小 (2)完成上述实验后，瑶瑶意犹未尽，她又去探究凸透镜成像的规律； ①实验时北北同学调整蜡烛和光屏直至在光屏上得到等大的实像，如图所示，则实验中所用 凸透镜的焦距是 cm；保持凸透镜的位置不变，将蜡烛移到40cm处，再移动光屏直 至呈现出清晰的像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用这 一成像原理制成的； ②她拿了一个透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜 方向移动适当的距离后再次呈现清晰的像，则该透镜可以用来矫正 （选填“近视眼” 或“远视眼”）。 16．茜茜同学利用如图甲的电路探究“电流与电压、电阻的关系”，已知电源电压为4.5V且 保持不变，实验用到的定值电阻阻值分别为25、20、15、10、5，滑动变阻器的 规格为“0~50” 试卷第6页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985(1)用笔画线代替导线按图甲所示电路图将图乙中实物电路连接完整（要求：滑动变阻器的 滑片P向左移动，电路中电流变大，导线不得交叉）； (2)闭合开关，发现电压表和电流表均无示数，茜茜利用另一只完好的电压表进行检测，把 电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数， 如果电路连接完好，只有一个元件有故障，该故障是 ； (3)问题解决后，她接入阻值为10的电阻进行实验，当电压表示数为2V时，电流表示数如 图丙所示，为 A；完成实验后得到了下表中的数据，对数据进行分析后得出实验初步 结论是：电阻一定时，通过电阻的电流与它两端的电压成 ； 电压U/V 1 1.5 2 2.5 电流I/A 0.1 0.15 0.25 (4)接下来茜茜再次对“电流与电阻关系”进行探究，为了用题目中提供的所有的定值电阻正确 完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持 V不变。完成第 一组实验，断开开关改接另一个定值电阻后，继续操作了以下四步：①闭合开关；②将滑动 变阻器的滑片移到最右端；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安 全和规范角度考虑，下列操作顺序正确的是 ； A．①②③④ B．①②④ C．②①④③ D．②①③④ (5)茜茜同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻 关系的图像如图丁，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中 有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丁中的数据分析，阻值为 的定值电阻连入电路时未移滑片，这次实验之前的那一次实验，茜茜选取的是阻值为 的定值电阻。 试卷第7页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy21198517．小西和小北同学在实验室里测量一块形状不规则、体积较大的矿石的密度。 (1)将托盘天平放在水平桌面上，将游码移至标尺左端零刻线处，发现指针静止时指在分度 盘中央刻度线的左侧，如图甲，则应将平衡螺母向 （选填“左”或“右”）调节，使横梁 平衡； (2)用调好的天平测量该矿石的质量时，当在右盘放入最小的砝码后，指针偏盘中央刻度线 左侧，下一步应该______（选填选项前的字母）； A．向右调平衡螺母 B．向右盘中加砝码 C．向右移动游码 (3)当天平最终平衡时，右盘中砝码和游码的位置如图乙所示，矿石质量是 g； (4)因矿石体积较大，放不进量筒，小西提出按图丙所示方法进行测量，测出矿石的体积是 cm3，矿石的密度是 g cm3（保留一位小数），小北分析后，觉得小西测量的密度值 应该比真实值 （选填“偏大”、“偏小”或“不变”）； (5)小北想到另一种不用量筒也能测出矿石的体积算密度的方法，步骤如下： ①在烧杯中装适量能将矿石浸没的水，在烧杯液面处作标记1，用天平测出此时烧杯和水的 总质量为m ； 1 ②接着将矿石放入烧杯，在烧杯液面处作标记2，用天平测出此时烧杯、水和矿石的总质量 为m ； 2 ③然后取出矿石，加水到标记2，测出此时烧杯和水的总质量m ； 3 试卷第8页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985按此种方法测出矿石的密度为 （用m 、m 、m 和 表示）；密度测量值比真实值 1 2 3 水 （选填“偏大”、“偏小”或“不变”）。 五、解答题 18．如图所示，电源电压恒定，R 20，闭合开关S，断开开关S ，电流表示数是0.3A； 1 1 若再闭合S ，发现电流表示数变化了0.2A。 1 (1)电源电压是多大? (2)电阻R 的阻值是多少? 2 19．广场上的塑像由上方的名人塑像B和下方的底座A构成，整体可以简化为如图甲所示 的模型。A、B是质量分布均匀的柱形物体，底面积分别为0.2m2、0.1m2，若沿水平方向将 该模型切去一部分，并将切去部分放在同一水平面上。剩余部分对地面的压强为 p ，切去 1 部分对水平面的压强为 p ， p 与切去部分的高度h的关系如图乙所示，求： 2 1 (1)h0时，A对地面的压力； (2)B的密度（保留一位小数）； (3)当p  p 时，h的大小。 1 2 20．如图所示为某一智能测量系统的原理图。物体A重20N，底面积为100cm2，高20cm， 放在底面积为300cm2的容器中。物体B底部正放于压敏电阻R上，A、B通过轻质杠杆AOB 相连，O为杠杆的支点，此时A对容器底的压力刚好为0N，压敏电阻R的阻值为20。已 试卷第9页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985知压敏电阻阻值随压力的变化如下表所示，OA:OB 2:1，定值电阻R 15，电流表的量 0 程为0~0.6A，电源电压恒为12V，整个过程中杠杆一直保持在水平位置平衡。 压力F N 5 7 16 20 电阻R  20 15 10 5 求： (1)B的重力； (2)在电路安全前提下，最多可向容器中加多少kg的水? (3)在（2）问的前提下，将物体A从距离底部4cm处沿水平方向切开，并将底部切去部分取 出（所沾的液体忽略不计），当液面再次稳定后电流表的示数为多少? 试卷第10页，共10页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985《重庆市西北狼教育联盟2024-2025学年高一上学期入学考试物理试题》参考答案 题号 1 2 3 4 5 6 7 8 答案 A C A B C D D A 1．A 【详解】A．一根筷子的长度约25cm，物理教科书的长度略大于此数值，在26cm左右，故 A符合题意； B．10个鸡蛋的质量约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右，故B不符合 题意； C．教室内日光灯的额定功率约为40W，故C不符合题意； D．中学生脉搏一般是1min跳动70次左右，故中学生脉搏跳动30次所用的时间约为26s， 故D不符合题意。 故选A。 2．C 【详解】A．光在真空中的光速约为3108m s，远小于3108km s，故A错误； B．水中的倒影是光的反射形成的像，故B错误； C．一条光线从空气垂直射到水面上时，光线会沿垂直方向通过，不会产生偏折，故折射角 为0°，故C正确； D．小孔成像成的是倒立的实像，故D错误。 故选C。 3．A 【详解】A．墨水在热水中比在冷水中扩散快，说明分子做无规则运动剧烈程度与温度有关， 温度越高，分子的无规则运动越剧烈，故A正确； B．厚玻璃管中放少量硝化棉，把活塞迅速压下去时，管内空气的内能增大、温度升高，故 B错误； C．抽去玻璃隔板两瓶中气体逐渐混合均匀，这是分子无规则运动的结果，图中二氧化氮的 密度大，放在下面的瓶中，所以不是因为空气比二氧化氮的密度大，故C错误； D．将两个铅柱紧紧压在一起，下面可吊一重物，这是因为分子间存在相互作用的引力，故 D错误。 故选A。 答案第1页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy2119854．B 【详解】A．若多个大功率用电器同时使用一个插线板，由并联电路的电流规律可知，总电 阻变小，会造成电流过大，存在安全隐患，故A错误； B．图b中有电池，是探究磁场对电流作用的原理图，反映的电动机的工作原理，故B正确； C．图d中没有电池，闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感 应电流，是探究感应电流产生条件的装置图，不是研究通电导体在磁场中的受力情况，故C 错误； D．图c中开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断 火线，接触灯泡时容易发生触电事故，不符合安全用电原则，保险丝应连接在火线上，故D 错误。 故选B。 5．C 【详解】A．蹬自行车，自行车受到力的作用，从静止开始运动，说明力是改变物体运动状 态的原因，故A错误； B．惯性是物体保持原来运动状态不变的性质，不是力，不能说受到惯性力的作用，故B错 误； C．刹车时用力捏车闸，是在受力面积不变时，通过增大压力来增大摩擦力，故C正确； D．车对地面的压力和地面对车的支持力的受力物体分别是地面和车，不是作用在同一物体 上，它们不是平衡力，故D错误。 故选C。 6．D 【详解】根据题意可知，螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断开， 螺丝不接入电路中，即螺丝所在电路发生了断路，此时指示灯会发光，这表明螺丝与灯泡是 并联在电路中的，由于螺丝的电阻很小，能把灯泡短路；为了保护电路，防止电源短路，在 干路中应该接上一个保护电阻。 故选D。 7．D 【详解】A．由图可知n=2，因为不计绳重和摩擦，所以绳子自由端的拉力 F  1 GG  1 100N+20N60N 动 n 2 答案第2页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985故A错误； B．绳子自由端移动的距离 s=nh=2×2m=4m 拉力做的总功 W =Fs=60N×4m=240J 总 拉力做功的功率 W 240J P 总  =24W t 10s 故B错误； C．对于定滑轮，其顶部与定滑轮相连的绳子拉力与定滑轮下端三段绳子的拉力及定滑轮自 身重力平衡，所以顶部绳子拉力为 F′=3F+G =3×60N+20N=200N 定 故C错误； D．拉力做的有用功 W =Gh=100N×2m=200J 有 滑轮组的机械效率 W 200J  有100% 100%83.3% W 240J 总 故D正确。 故选D。 8．A 【详解】由电路图可知，R 与R 串联，电压表测R 两端的电压，电流表测电路中的电流。 1 2 1 （1）已知电压表的量程为0-3V，当电压表的示数U =3V时，电路中的电流 1 U 3V I  1  =0.3A R 10Ω 1 因串联电路中各处的电流相等，且R 允许通过的最大电流为0.5A，电流表的量程为0～0.6A， 1 滑动变阻器允许通过的最大电流为1A，所以电路中的最大电流I =0.3A，此时滑动变阻器 大 接入电路中的电阻最小，电路的总功率最大，根据 U I  R 可得，此时电路中的总电阻 答案第3页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985U 6V R   =20Ω 总小 I 0.3A 大 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值： R =R -R =20Ω-10Ω=10Ω 2小 总小 1 电路的最大总功率 P =UI =6V×0.3A=1.8W 大 大 （2）由于滑动变阻器R 的规格为“20Ω1A”，当滑动变阻器接入电路中的电阻最大为20Ω 2 时，电路中的电流最小，电压表的示数最小，电路消耗的总功率最小，则滑动变阻器R 允 2 许接入电路阻值的变化范围为10Ω～20Ω，故①正确； 所以电路中的最小电流： U 6V I    0.2A 小 R R 1020 1 2大 则电流表示数允许的变化范围为0.2A～0.3A，故②错误； 电压表的最小示数 U =I R =0.2A×10Ω=2V 1 小 1 则电压表示数允许的变化范围为2V～3V，故④错误； 电路消耗的最小功率： P =UI =6V×0.2A=1.2W 小 小 则电路消耗总电功率允许的变化范围为1.2W～1.8W，故③正确； 综上可知，只有①和③正确。 故选A。 9． 振动 音色 【详解】[1]声音是由物体的振动产生的，所以人听到的人声是由声带振动产生的。 [2]不同的发声体由于材料、结构不同，发出声音的音色也就不同，每个人的声带结构不同， 发出声音的音色就不同，所以唐老师判断出是小贝在唱歌的依据是声音特性中的音色。 10． 1.89×107 90 【详解】[1]已知消耗汽油的质量m=1.4kg，则汽油完全燃烧放出的热量为 Q =qm=4.5×107J/kg×1.4kg=6.3×107J 放 可知汽车发动机做的有用功为 W=Q η=6.3×107J×30%=1.89×107J 放 [2]由题可知水吸收的热量为 答案第4页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985Q =W=1.89×107J 吸 由Q =cmΔt可知可加热水的质量为 吸 Q 1.89107J m 吸  90kg ct 4.2103J/  kg°C  50°C 1 11． 7.5 3 【详解】[1]灯泡L正常发光时，通过灯泡L的电流为 P 4.8 I   A 0.8A U 6 则灯泡L正常发光时的电阻值为 U 6 R    7.5 L I 0.8 [2]当闭合开关S、S ，滑动变阻器的滑片位于最右端时，此时滑动变阻器接入电路阻值为10， 1 通过灯泡L的电流为0.6A，由图乙IU 可知此时灯泡电压为2V，则此时灯泡与滑动变阻 器的功率之比为 P UI 20.6 1 L    P I2R 0.6210 3 R 12． 54 2100 【详解】[1]杯底受到水的压强 p =ρgh=1.0×103kg/m3×10N/kg×0.18m=1.8×103Pa 水 水对溢水杯底的压力为 F=pS=1.8×103Pa×300×10-4m2=54N m [2]根据 知，木块的质量为 V m =ρ V =0.9g/cm3×1000cm3=900g=0.9kg 木 木 木 木块的重力为 G=mg=0.9kg×10N/kg=9N 因为木块的密度小于水的密度，所以木块放入水中处于漂浮状态，浮力等于重力，即 F =G=9N 浮 排开水的体积为 F 9N V  浮   9 104m3 排  g 1.0103kg/m310N/kg 水 水面上升的高度为 答案第5页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985V 9104m3 h 排   0.03m=3cm 20cm-18cm=2cm S 300104m2 所以木块放入水中后有水溢出； 根据阿基米德原理和漂浮的条件知 F =G=G 浮 排 所以放入木块后，溢水杯内水的质量加上木块的质量等于溢水杯装满水时的总质量； 溢水杯装满水时的总体积 V =Sh=300cm2×20cm=6000cm3=6×10-3m3 水 m 由 可得，溢水杯内装满水的质量 V m =ρ V =1.0×103kg/m3×6×10-3m3=6kg 水 水 水 溢水杯内水的重力为 G =m g=6kg×10N/kg=60N 水 水 溢水杯装上水后的总重力为 G =G +G =60N+3N=63N 总 水 容器 溢水杯对桌面的压力 F=G =63N 总 溢水杯对桌面的压强 F 63N p  2100Pa S 300104m2 13． 2 3:10 【详解】[1]物体A受到的重力 G =m g=1.6kg×10N/kg=16N A A 物体B受到的重力 G =m g=2kg×10N/kg=20N B B A匀速上滑，A在竖直方向受到向上的拉力F 、向下的重力G 和B给A的向下的摩擦力 拉 A f,三个力之间的关系为 F =G +f=16N+f……① 拉 A B匀速下滑，B受到竖直向下的重力G ，B在竖直方向受到向上的拉力，该拉力与A受到 B 的拉力大小相等，即为F ，B受到A给的向上的摩擦力，该摩擦力与A受到的摩擦力为一 拉 对相互作用力，大小相等，即为f,三个力之间的关系为 F =G -f=20N-f……② 拉 B 答案第6页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985联立①②得 f=2N [2]若在B下方沿水平方向切去一部分，且压力变为10N，使B能够匀速上滑，则A和B之 间的摩擦力变为 1 1 f ' f  2N=1N 2 2 此时A匀速下滑，A在竖直方向还受到重力G ，拉力F' ，A受到的三个力之间的关系为 A 拉 F' =G -f'=16N-1N=15N 拉 A B匀速上滑，B在竖直方向还受到拉力F' 、向下的重力G' ，B受到的三个力之间的关系为 拉 B F' =G' +f'=G' +1N=15N 拉 B B 得到 G'B=14N 则B切去部分的重力 ΔG =G -G' =20N-14N=6N B B B 切去的体积与B体积之比为 G B V g G 6N 3 B  B  B   V G G 20N 10 B B B g B 14．(1) (2) 【详解】（1）先沿力F的方向作出F的作用线，由支点O向F的作用线作垂线，垂线段的 长度为F的力臂L，如图所示 答案第7页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985（2）小磁针的右端为S极，由同名磁极相互排斥，异名磁极相互吸引，通电螺线管的左端 为N极，根据安培定则，方框里的导线电流方向向下，如图所示。 15．(1) B 低于 B (2) 10 照相机 远视眼 【详解】（1）①[1]需要考虑用酒精灯的外焰加热，组装实验装置的时候，应先调整B的高 度； ②[2]水沸腾时的特点：持续吸热，温度不变；分析图乙，当温度升高到98℃，温度不再升 高，因此水的沸点是98℃，标准大气压时水的沸点是100℃，可知当地大气压低于标准大气 压； ③[3]A．酒精灯的火焰相同，相同时间里1、2组的水吸收的热量相同，从图乙中可知2组 加热至沸腾所用时间较长，则2组的水的质量大，故A错误； B．水的质量相同，从图中可知2组加热至沸腾所用时间较长，则2组的水吸收的热量较少， 即2组酒精灯的火焰小，故B正确。 故选B。 （2）①[1]在光屏上得到等大的实像，此时物距等于2倍焦距，由图可知物距为20cm，所 以焦距为10cm； [2]保持凸透镜的位置不变，将蜡烛移到40cm处，此时物距大于两倍焦距，成的是倒立、缩 小的实像，成像原理与生活中的照相机相同。 ②拿了一透镜放在蜡烛和凸透镜之间，发现光屏上的像由清晰变模糊，将光屏向凸透镜方向 移动适当的距离后再次呈现清晰的像，则该透镜对光有会聚作用，可以用来矫正远视眼。 答案第8页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy21198516．(1) (2)滑动变阻器断路 (3) 0.2 正比 (4) 1.5 C (5) 20 5 【详解】（1）由甲电路图可知，定值电阻R 与滑动变阻器串联，电压表测R 两端的电压， x x 电流表测电路中的电流，滑动变阻器的左下方接线柱与任何上方接线柱串联在电路中时，滑 片P向左移动，电路中电流变大，如下图所示： （2）闭合开关，电压表和电流表均无示数，说明电路断路；把电压表分别接在a、b之间和 b、c之间，电压表均有示数，说明cab部分是通路，接在a、c之间，电压表无示数，说明 bc之间断路，如果电路连接完好，只有一个元件有故障，该故障是滑动变阻器断路； （3）[1]如图可知电流表读数为0.2A； [2]由题意可知，定值电阻的阻值为10Ω，分析表格数据可知，通过定值电阻电流的变化倍 数等于其两端电压的变化倍数，故可得结论：电阻一定时，通过电阻的电流与它两端的电压 成正比； （4）[1]设控制定值电阻两端的电压至少保持U ，由串联电路的规律和分压原理有 V UU R V  滑 U R V 定 当定值电阻最大时，对应的变阻器连入电路最大，电压表示数最小，即 4.5VU 50 V  U 25 V 故 U =1.5V V 答案第9页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985[2]断开开关，改接另一个定值电阻后，从安全和规范角度考虑，应先把滑动变阻器的滑片 调至阻值最大处，然后闭合开关，滑片移到适当位置，记录电流表的示数，故正确的顺序为 ②①④③；故选C； （5）[1]由图丙画出的电流与电阻关系图像可知，除定值电阻为20Ω外，电流与电阻之积为 均为3V不变，所以阻值为20Ω的定值电阻连入电路时未移动滑片； [2]由串联电路的规律和欧姆定律可得，变阻器接入电路中的电阻 U 4.5V R  20 202.5 滑 I 0.2A 根据分压原理，定值电阻的电压为变阻器的2倍，定值电阻为2×2.5Ω=5Ω，这次实验之前 的那一次实验，小北选取的是阻值为5Ω的定值电阻。 17．(1)右 (2)C (3)175.6 (4) 70 2.5 偏小 m m  (5) 2 1 水 不变 m m 3 1 【详解】（1）指针偏在分度盘中线左边，应将平衡螺母向右调节，使横梁平衡； （2）用调好的天平测量该物块的质量时，当在右盘放入最小的砝码后，指针偏在分度盘中 线左侧，即说明此时右盘所放的砝码的质量较小，所以应该向右调节游码，使得天平再次平 衡，故选C； （3）据图可知，此时天平标尺的分度值是0.2g，所以此时矿石的质量是 m=100g+50g+20g+5g+0.6g=175.6g （4）[1]由图知，量筒中水的体积100mL，量筒倒入烧杯中水后水的体积30mL，矿石的体 积为 V=100mL-30mL=70mL=70cm3 [2]矿石的密度 m 175.6g   2.5g/cm3 V 70cm3 [3]由于从烧杯中取矿石，矿石会沾水，就需要用量筒来补充更多的水，使得矿石的体积偏 大，由密度公式可知，测量结果偏小； （5）[1]矿石的质量为 答案第10页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985m =m -m 石 2 1 取出小矿石后。向烧杯中倒入的水的质量 m =m -m 水 3 1 倒入烧杯中的水的体积 m m m V  水  3 1 水   水 水 小矿石的体积 m m m V V  水  3 1 石 水   水 水 小矿石的密度 m m m m m    石  2 1  2 1 水 石 V m m m m 石 3 1 3 1  水 [2]根据 m m V  3 1 石  水 可知小矿石的体积与矿石带出水的多少无关，故密度测量值与真实值相比将不变。 18．(1)6V (2)30Ω 【详解】（1）根据闭合电路欧姆定律，闭合开关S，断开开关S ，故 1 ER I 200.3A6V 1 1 （2）若再闭合S ，发现电流表示数变化了0.2A，由于电路并联，总电阻变小，电流变大， 1 根据电路规律知，此时通过R 的电流为 2 I 0.2A 2 根据闭合电路欧姆定律 E 6V R   30Ω 2 I 0.2A 2 19．(1)6000N (2)1.4×103kg/m3 (3)1.1m 【详解】（1）由图乙可知，h=0时，p =3.0×104Pa 1 答案第11页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985可知A对地面的压力为 F =p S =3.0×103Pa×0.2m2=6000Nh=0时，AB整体对地面的压力等于AB所受的重力，即 1 1 A G +G =6000N A B （2）由图乙可知，h=0.7m时，物体B全部被切去，仅剩余A物体，此时A对地面的压强 为 p =2.5×103Pa 2 A对地面的压力为 F =p S =2.5×103Pa×0.2m2=5000N 2 2 A A对地面的压力等于A所受的重力，即G =5000N A A的密度为 m G 5000N   A  A  2.5103 kg/m3 A V gV 10N/kg0.2m21m A A B所受重力为 G =6000N-5000N=1000N B 由图乙可知，h=0.7m时，物体B全部被切去，即物体B的高度为0.7m,物体B的体积为 V =S h =0.1m2×0.7m=0.07m3 B B B B的密度为 m G 1000N   B  B   1.4103kg/m3 B V gV 10N/kg0.07m3 B B （3）当B全部切去，B对地面压强 G 1000N p B  104Pa＜2.5104Pa S 0.1m2 B 故切去部分为全部B和部分A； 两次的压强对应的接触面积都为S ，p =p ，则有 A 1 2 p S =p S 1 A 2 A 即 1 FF  6000N=3000N 1 2 2 A剩余部分的高度为 F 3000N h  1   0.6m 剩 gS  10N/kg0.2m22.5103m3 A A 则h的大小为 h=1.7m-0.6m=1.1m 答案第12页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy21198520．(1)45N (2)1.5kg (3)0.48A 【详解】（1）由表格可知压敏电阻R的阻值为20Ω时，压敏电阻受到的压力为5N， 根据杠杆平衡条件可得 （G -F）×OB=G ×OA B A 即 （G -5N）×1=20N×2 B 解得 G =45N B （2）闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电流表的量程为0-0.6A， 当通过电路的最大电流为0.6A时，根据欧姆定律可得电路总电阻 U 12V R   =20Ω 总min I 0.6A max 串联电路总电阻等于各部分电阻之和，此时压敏电阻的阻值 R=R -R =20Ω-15Ω=5Ω 总min 0 由表格可知此时压敏电阻受到的压力为20N，根据杠杆平衡条件可得 （G -F ）×OB=（G -F ）×OA B max A 浮 即 （45N-20N）×1=（20N-F ）×2 浮 解得 F =7.5N 浮 此时物体A浸入水中的体积 F 7.5N V  浮  7.5 104m3 排  g 1.0103kg/m310N/kg 水 此时水的高度 V 7.5104m3 h 排  =0.075m S 100104m2 A 水的体积 V=（S-S ）h=（300-100）×10-4m2×0.075m=0.0015m3 A 答案第13页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985水的质量 m=ρ V=1.0×103kg/m3×0.0015m3=1.5kg 水 （3）设液面再次稳定后水面下降的高度为Δh，根据体积公式可得 （S-S ）Δh=S h A A 切 即 （300-100）×10-4m2×Δh=100×10-4m2×4×10-2m 解得 Δh=0.02m 此时水的高度 h′=h-Δh=0.075m-0.02m=0.055m A浸入水中的深度 h =h′-Δh=0.055m-4×10-2m=0.015m A 此时物体A浸入水中的体积 V ′=S h =100×10-4m2×0.015m=1.5×10-4m3 排 A A 此时物体A受到的浮力 F ′=ρ gV ′=1.0×103kg/m3×10N/kg×1.5×10-4m3=1.5N 浮 水 排 物体A从距离底部4cm处沿水平方向切开后的重力 20cm-4cm G 20N 16N A 20cm 根据杠杆平衡条件可得 （G -F′）×OB=（G ′-F ′）×OA B A 浮 即 （45N-F′）×1=（16N-1.5N）×2 解得 F′=16N 由表格可知此时压敏电阻的阻值为10Ω，根据欧姆定律可得此时通过电路的电流 U 12V I    0.48A R R 1510 0 答案第14页，共14页 购买一手高中网课微信：yuxa5435 获取免费资料搜索公众号：wkzy211985
