2019年安徽省中考物理试卷
一、填空题（每空2分，共26分）
1．（4分）完成下列单位换算：
（1）19.3g/cm3＝ kg/m3；（2）5kW•h＝ J
2．（2分）如图所示，水面上两船相距15km，实验员在一条船上敲响水里的一口钟，同时点燃
船上的火药使其发光；另一条船上的实验员在看到火药发光后10s，通过水里的听音器听
到了水下的钟声。根据这些数据计算声音在水中传播的速度为 m/s。
3．（2分）如图所示，用细线将小钢球悬挂起来。让其在竖直平面内左右摆动。忽略空气阻力，
在图上画出小钢球摆动到B点时所受力的示意图。
4．（2分）如图所示，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°
的力F，此时轻杆水平平衡。若重物质量m＝3kg，BO＝3AO，g取10N/kg。则力F的大小
为 N。
5．（2分）用沿斜面向上大小为3.5N的力将一个重为4.9N的物体从斜面底端匀速拉到顶端。
已知斜面长为2m，高为1m，则该过程中斜面的机械效率为 。
6．（2分）假如完全燃烧0.2m3天然气放出的热量全部被100kg初温为25℃的水吸收，可以使
水的温度升高到 ℃[已知c水 ＝4.2×103J/（kg•℃），q天然气 ＝4.2×107J/m3]。
第1页（共27页）7．（2分）图中物块甲和乙处于静止状态。已知甲重12N，乙重8N，不计绳重及一切摩擦，则
甲受到地面的支持力为 N。

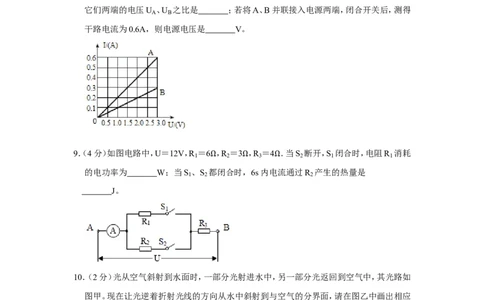

8．（4分）如图为电阻A和B的I﹣U图象。若将A、B串联接入某电源两端，则闭合开关后，
它们两端的电压U 、U 之比是 ；若将A、B并联接入电源两端，闭合开关后，测得
A B
干路电流为0.6A，则电源电压是 V。
9．（4分）如图电路中，U＝12V，R ＝6 ，R ＝3 ，R ＝4 ．当S 断开，S 闭合时，电阻R 消耗
1 2 3 2 1 1
的电功率为 W；当S 、S 都Ω闭合时Ω，6s内电Ω流通过R 产生的热量是
1 2 2
J。
10．（2分）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如
图甲。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应
的折射光线和反射光线。
第2页（共27页）二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项符合题意）

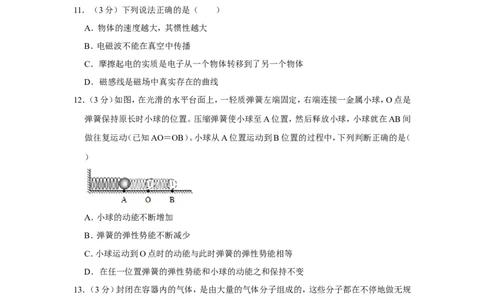

11．（3分）下列说法正确的是（ ）
A．物体的速度越大，其惯性越大
B．电磁波不能在真空中传播
C．摩擦起电的实质是电子从一个物体转移到了另一个物体
D．磁感线是磁场中真实存在的曲线
12．（3分）如图，在光滑的水平台面上，一轻质弹簧左端固定，右端连接一金属小球，O点是
弹簧保持原长时小球的位置。压缩弹簧使小球至A位置，然后释放小球，小球就在AB间
做往复运动（已知AO＝OB）。小球从A位置运动到B位置的过程中，下列判断正确的是（
）
A．小球的动能不断增加
B．弹簧的弹性势能不断减少
C．小球运动到O点时的动能与此时弹簧的弹性势能相等
D．在任一位置弹簧的弹性势能和小球的动能之和保持不变
13．（3分）封闭在容器内的气体，是由大量的气体分子组成的，这些分子都在不停地做无规
则运动。下列有关说法正确的是（ ）
A．温度一定时，气体分子的运动速度大小都相同
B．温度一定时，向各个方向运动的气体分子都有
C．温度升高时，每个气体分子的运动速度都增大
D．温度降低时，所有气体分子的运动方向都相同
14．（3分）如图，A、B两物块叠放在水平桌面上保持静止。图中分别给出了A、B的受力示意
图。下列说法正确的是（ ）
第3页（共27页）A．F 与G 、F 两个力的合力是一对作用力与反作用力
2 A 1
B．F 与F 是一对作用力与反作用力
1 3
C．G 与F 是一对平衡力
A 2
D．F 与F 是一对平衡力
2 1

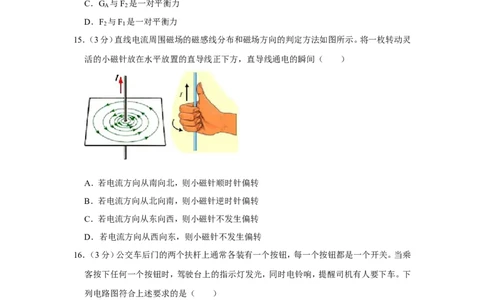

15．（3分）直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵
活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（ ）
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
16．（3分）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘
客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下
列电路图符合上述要求的是（ ）
A． B．
第4页（共27页）C． D．
17．（3分）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片
P，则（ ）
A．电压表的示数变大，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变小，电流表的示数变大
三、实验题（第18小题6分，第19小题6分，第20小题8分，共20分）
18．（6分）图为研究“影响滑动摩擦力大小的因素”实验的示意图。
实验的过程为：
a．用弹簧测力计缓缓拉动木块。使它沿水平长木板滑动，当测力计示数稳定后，该示数即
为此状态下滑动摩擦力的大小。
b．改变放在木块上的砝码。测出此种情况下的滑动摩擦力。
c．换用材料相同但表面粗糙的长木板，保持木块上的砝码不变，测出此种情况下的滑动摩
擦力。
…
（1）该实验的原理是： ；
（2）该实验的结论是： 。
19．（6分）小明使用天平测小石块的质量。测量前，他将天平放在水平桌面上，然后进行天平
第5页（共27页）横梁平衡的调节。调节完成后指针静止时的位置和游码的位置如图甲所示。
（1）请你指出小明调节天平横梁平衡的过程中遗漏的操作步骤： ；
（2）完成遗漏的操作步骤后，为了调节横梁平衡，他需向 （选填“左”或“右”）
调节平衡螺母，使指针指到分度盘中央刻度线或在中央刻度线两侧等幅摆动；
（3）调节横梁平衡后，小明将小石块放在左盘，在右盘中加减砝码并调节游码在标尺上的
位置，直到横梁恢复平衡。这时右盘中的砝码情况和游码在标尺上的位置如图乙所示，则
小石块的质量为 g。
20．（8分）图甲为伏安法测电阻的实验电路图。
（1）闭合开关前，滑动变阻器的滑片P应置于 （选填“a”或“b”）端；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转
很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是：
；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端
的电压为 V，该电阻的阻值为 。
四、计算题（第21小题5分，第22小题9分，第2Ω3小题9分，共23分；解答要有必要的公式
和过程，只有最后答案的不能得分）
21．（5分）如图，水平地面上一个重为50N的物体，在大小为10N的水平拉力F作用下，向左
做匀速直线运动，在5s的时间内通过的距离为2m。求物体运动过程中
（1）所受摩擦力的大小；
（2）拉力F做功的功率。
第6页（共27页）22．（9分）将底面积S＝3×10﹣3m2，高h＝0.1m的铝制圆柱体，轻轻地放入水槽中，使它静止
于水槽底部，如图所示（圆柱体的底部与水槽的底部不密合），此时槽中水深h ＝0.05m
1
（已知
铝
＝2.7×103kg/m3，
水
＝1.0×103kg/m3．g取l0N/kg）。求：
（1）水ρ对圆柱体底部的压强ρp
1
；
（2）圆柱体受到的浮力F浮 ；
（3）圆柱体对水槽底部的压强p 。
2
23．（9分）如图为“研究小灯泡灯丝的阻值变化特点”的电路图。实验所选用的器材均能符
合实验要求，其中部分器材的规格如下：（小灯泡额定电压3.8V，额定电流0.32A）；电压
表（量程3V，内阻3000 ）；电流表（量程500mA，内阻0.5 ），定值电阻R（限值1000 ）。
0
按电路图连接好电路，闭Ω合开关，调节滑动变阻器的滑片至Ω 某一位置时，发现电压表的Ω示
数为2.7V，电流表的示数为315mA．求此时：
（1）小灯泡两端的电压；
（2）通过小灯泡的电流；
（3）小灯泡灯丝的阻值。
第7页（共27页）2019 年安徽省中考物理试卷
参考答案与试题解析
一、填空题（每空2分，共26分）
1．（4分）完成下列单位换算：
（1）19.3g/cm3＝ 19.3×1 0 3 kg/m3；（2）5kW•h＝ 1.8×1 0 7 J
【分析】根据密度的单位换算：1g/cm3＝1×103kg/m3，据此得出答案；
电能的单位有焦耳（J）和千瓦时（kW•h），二者之间的换算关系是1kW•h＝3.6×106J，据此
计算。
【解答】解：（1）因为1g/cm3＝1×103kg/m3，所以，19.3g/cm3＝19.3×103kg/m3；
（2）因为1kW•h＝3.6×106J，所以，5kW•h＝5×3.6×106J＝1.8×107J。
故答案为：（1）19.3×103；1.8×107。
【点评】在进行单位换算时，要先换后算，记住不同单位之间的进率是正确解题的关键，比
较简单。
2．（2分）如图所示，水面上两船相距15km，实验员在一条船上敲响水里的一口钟，同时点燃
船上的火药使其发光；另一条船上的实验员在看到火药发光后10s，通过水里的听音器听
到了水下的钟声。根据这些数据计算声音在水中传播的速度为 150 0 m/s。
【分析】根据速度公式v＝ 就可解答此题。
【解答】解：
由题意可知，看到火药发光，经过10s听到钟声，可近似认为声音在水中传播15km用的时
间为t＝10s，
声则音在水中传播的速度为：v＝ ＝ ＝1500m/s。
故答案为：1500。
【点评】本题考查了速度公式的计算，在解答过程中应注意单位的统一。
3．（2分）如图所示，用细线将小钢球悬挂起来。让其在竖直平面内左右摆动。忽略空气阻力，
第8页（共27页）在图上画出小钢球摆动到B点时所受力的示意图。
【分析】小球受到重力和拉力的作用，据规则物体的重心在物体的几何中心，然后过重心
表示出重力的方向和拉力的方向。重力是物体由于受到地球的吸引而产生的力，方向竖直
向下，作用在物体的重心上。
【解答】解：
忽略空气阻力，小钢球在B点只受到重力和拉力的作用，重力的方向竖直向下，拉力的方
向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示：
【点评】本题考查了力的示意图的画法，要注意所画力的作用点和方向，并注意在线段末
端标明所画力的符号。
4．（2分）如图所示，一轻杆AB悬于O点，其左端挂一重物，右端施加一个与水平方向成30°
的力F，此时轻杆水平平衡。若重物质量m＝3kg，BO＝3AO，g取10N/kg。则力F的大小
为 2 0 N。
【分析】从支点到力的作用线的距离是力臂，画出力臂，根据杠杆平衡条件可求出力F的
大小。
【解答】解：
反向延长力F的作用线，过支点O作力F作用线的垂线即为F的力臂L ，
1
第9页（共27页）因为右端施加一个与水平方向成30°的力F，则由几何知识可知L ＝ OB，
1
已知BO＝3AO，重物质量m＝3kg，则物体重力G＝mg＝3kg×10N/kg＝30N，
由杠杆平衡条件得：G×L ＝F×L ，
2 1
即G×OA＝F× OB，
代入数据可得，30N×OA＝F× ×3OA，
解得F＝20N。
故答案为：20。
【点评】本题考查杠杆的平衡条件，关键是得出动力臂与阻力臂大小关系。
5．（2分）用沿斜面向上大小为3.5N的力将一个重为4.9N的物体从斜面底端匀速拉到顶端。
已知斜面长为2m，高为1m，则该过程中斜面的机械效率为 70% 。
【分析】知道物体的重和上升的高度，根据W＝Gh求出有用功，知道拉力和斜面长，根据
W＝Fs求出拉力做的功，利用 ＝ ×100%求出这个斜面的机械效率。
η
【解答】解：
使用斜面时做的有用功：
W有 ＝Gh＝4.9N×1m＝4.9J，
拉力所做的功：
W总 ＝Fs＝3.5N×2m＝7J，
斜面的机械效率：
＝ ×100%＝ ×100%＝70%。
η
故答案为：70%。
【点评】本题考查了做功公式、效率公式的应用，明确有用功和总功是关键。
第10页（共27页）6．（2分）假如完全燃烧0.2m3天然气放出的热量全部被100kg初温为25℃的水吸收，可以使
水的温度升高到 4 5 ℃[已知c水 ＝4.2×103J/（kg•℃），q天然气 ＝4.2×107J/m3]。
【分析】（1）知道汽油的质量和热值，利用燃料完全燃烧放热公式Q放 ＝mq求放出的热量；
（2）由Q放 ＝Q吸 ＝cm△t，得到△t＝ 后计算水升高的温度。
【解答】解：
完全燃烧0.2m3天然气放出的热量：
Q放 ＝V天然气q＝0.2m3×4.2×107J/kg＝8.4×106J；
根据Q吸 ＝cm△t＝Q放 可知，
水温度升高值：
△t＝ ＝ ＝20℃，
水的末温度为：t＝t +△t＝25℃+20℃＝45℃。
0
故答案为：45。
【点评】本题考查了学生对公式Q放 ＝mq和Q吸 ＝cm△t的了解与掌握，计算时注意升高
了（△t）、升高到（末温）和升高（△t）的区别。
7．（2分）图中物块甲和乙处于静止状态。已知甲重12N，乙重8N，不计绳重及一切摩擦，则
甲受到地面的支持力为 4 N。
【分析】对甲物体进行受力分析，由平衡条件可求出甲受到的地面的支持力。
【解答】解：
物体甲受竖直向下的重力G甲 ＝12N、竖直向上的拉力F拉 ＝G乙 ＝8N、竖直向上的地面的
支持力F支 作用而静止，处于平衡状态，由力的平衡条件得：G甲 ＝F拉+F支 ，
则甲受到地面的支持力：F支 ＝G甲 ﹣F拉 ＝12N﹣8N＝4N。
故答案为：4。
【点评】对物体正确受力分析、熟练应用平衡条件是解这道题的前提与关键。解力学题时，
要养成对物体正确受力分析的良好习惯。
第11页（共27页）8．（4分）如图为电阻A和B的I﹣U图象。若将A、B串联接入某电源两端，则闭合开关后，
它们两端的电压U 、U 之比是 1 ： 2 ；若将A、B并联接入电源两端，闭合开关后，测得
A B
干路电流为0.6A，则电源电压是 2 V。
【分析】（1）在AB的U﹣I图象中任找一点读出对应的电流和电压，再据欧姆定律得出两
元件两端的电压。
（2）在AB的U﹣I图象中任找一点读出对应的电流和电压，根据欧姆定律求出元件AB
的电阻；根据电阻的并联求出并联时的总电阻，已知干路电流为0.6A，利用欧姆定律可求
得电源电压。
【解答】解：
（1）串联电路中电流处处相等，将A和B串联后接入某电源两端时，若通过的电流I＝
0.2A时（也可取其他电流值），由图象可知，它们两端的电压U ＝1V，U ＝2V，则U ：U
A B A B
＝1V：2V＝1：2；
（2）由图象可知，当U＝3V时，I ＝0.6A，I ＝0.3A，
A B
则R ＝ ＝ ＝5 ，R ＝ ＝ ＝10 ，
A B
Ω Ω
若将A、B并联接入电源两端，则A和B并联的总电阻：
R并 ＝ ＝ ＝ ；
Ω
此时干路电流为0.6A，则由I＝ 可得电源电压：U＝IR并 ＝0.6A× ＝2V。
Ω
故答案为：1：2；2。
【点评】本题考查了电阻的串联和并联以及欧姆定律的应用，关键是根据图象得出两元件
的电阻。
9．（4分）如图电路中，U＝12V，R ＝6 ，R ＝3 ，R ＝4 ．当S 断开，S 闭合时，电阻R 消耗
1 2 3 2 1 1
的电功率为 8.6 4 W；当S 、S Ω都闭合时Ω，6s内电Ω流通过R 产生的热量是 3 2 J。
1 2 2
第12页（共27页）【分析】（1）当S 断开，S 闭合时，电阻R 和R 串联，根据欧姆定律算出电路的电流，根
2 1 1 3
据P＝I2R算出电阻R 消耗的电功率；
1
（2）当S 、S 都闭合时，电阻R 和R 先并联，再和R 串联，先算出电阻R 和R 的总电阻，
1 2 1 2 3 1 2
根据欧姆定律算出电路的电流和电阻R 两端的电压，根据Q＝ 算出6s内电流通过R
2 2
产生的热量。
【解答】解：（1）当S 断开，S 闭合时，电阻R 和R 串联，
2 1 1 3
电路的电流：I＝ ＝ ＝1.2A，
电阻R 消耗的电功率：P＝I2R ＝（1.2A）2×6 ＝8.64W；
1 1
（2）当S
1
、S
2
都闭合时，电阻R
1
和R
2
先并联Ω，再和R
3
串联，
R 和R 并联的总电阻：R＝ ＝ ＝2 ，
1 2
Ω
干路中的电流：I′＝ ＝ ＝2A，
则电阻R 两端的电压：U ＝I′R＝2A×2 ＝4V，
2 2
Ω
6s内电流通过R 产生的热量：Q＝W＝ t＝ ×6s＝32J。
2
故答案为：8.64；32。
【点评】本题考查了电路的连接、欧姆定律的应用、电功率公式的应用等知识，其中通过开
关的闭合和断开，改变电路的连接方式，是初中电学的典型习题，一定要熟练掌握。
10．（2分）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空气中，其光路如
图甲。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应
的折射光线和反射光线。
第13页（共27页）【分析】掌握光的反射定律：然后根据入射光线、反射光线以及法线在同一平面内，并且反
射角等于入射角，画出反射光线；
根据入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方
向。
【解答】解：图中已经过入射点O作出垂直于界面的法线，根据反射角等于入射角在水中
法线的另一侧画出反射光线；
光从水斜射入空气中，根据折射角大于入射角画出折射光线，折射光线要比原来远离法线。
如图所示：
【点评】本题主要考查反射定律和折射定律的应用情况，做光路图时，要注意实线和虚线，
光线要画箭头等细节。
二、选择题（每小题3分，共21分；每小题给出的四个选项中，只有一个选项符合题意）
11．（3分）下列说法正确的是（ ）
A．物体的速度越大，其惯性越大
B．电磁波不能在真空中传播
C．摩擦起电的实质是电子从一个物体转移到了另一个物体
D．磁感线是磁场中真实存在的曲线
【分析】（1）惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等
都没有关系，质量越大，惯性越大。
第14页（共27页）（2）电磁波的传播不需要介质，可以在真空中传播；
（3）摩擦起电的实质是电子的转移。
（4）磁感线是为了研究磁场方便而人为加上去的，它可以形象地描述磁场。
【解答】解：
A、惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关
系，故A错误；
B、电磁波的传播不需要介质，可以在真空中传播，故B错误；
C、摩擦起电的实质是电子从一个物体转移到了另一物体上，失去电子的物体带正电，得
到电子的物体带负电，故C正确；
D、磁感线不是磁场中真实存在的曲线，而是人们假想出来的，它可以形象地描述磁场，故
D错误。
故选：C。
【点评】此题考查惯性大小的影响因素、磁感线及其特点、电磁波的传播、摩擦起电的实质，
是一道综合性较强的题目，但难度不大，属于基础知识考查。
12．（3分）如图，在光滑的水平台面上，一轻质弹簧左端固定，右端连接一金属小球，O点是
弹簧保持原长时小球的位置。压缩弹簧使小球至A位置，然后释放小球，小球就在AB间
做往复运动（已知AO＝OB）。小球从A位置运动到B位置的过程中，下列判断正确的是（
）
A．小球的动能不断增加
B．弹簧的弹性势能不断减少
C．小球运动到O点时的动能与此时弹簧的弹性势能相等
D．在任一位置弹簧的弹性势能和小球的动能之和保持不变
【分析】（1）动能的大小与物体的质量、速度有关，即质量越大，速度越大，所以动能越大。
（2）弹性势能的大小与物体的形变程度有关，形变程度越大，弹性势能越大；
（3）水平台面光滑，且AO＝OB，说明没有机械能转化为内能，整个系统能量守恒。
【解答】解：
由题知，O点是弹簧保持原长时小球的位置，则AO段弹簧处于压缩状态，OB段弹簧处于
拉伸状态；
小球从A运动到O的过程中，弹簧逐渐恢复原状，形变程度变小，弹性势能变小，
第15页（共27页）小球所受弹力方向向右、速度不断增大，动能变大，此过程中弹性势能转化为动能；
到达O点时，弹簧恢复原长，弹性势能为零，小球所受弹力为零，此时速度最大，动能最大；
小球从O运动到B的过程中，弹簧被拉长，形变程度变大，弹性势能变大，
此时小球所受弹力方向向左、速度不断减小，动能变小，此过程中动能转化为弹性势能；
则小球从A位置运动到B位置的过程中：
A、小球的动能先增加后减少，故A错误；
B、弹簧的弹性势能先减少后增大，故B错误；
C、小球运动到O点时的动能（最大）与此时弹簧的弹性势能（为零）不相等，故C错误；
D、水平台面光滑，且AO＝OB，说明没有机械能转化为内能，小球和弹簧组成的整体机械
能守恒，所以在任一位置弹簧的弹性势能和小球的动能之和保持不变，故D正确。
故选：D。
【点评】此题考查动能和势能的转化与守恒，知道并理解小球在该过程中的速度变化是解
决该题的关键。
13．（3分）封闭在容器内的气体，是由大量的气体分子组成的，这些分子都在不停地做无规
则运动。下列有关说法正确的是（ ）
A．温度一定时，气体分子的运动速度大小都相同
B．温度一定时，向各个方向运动的气体分子都有
C．温度升高时，每个气体分子的运动速度都增大
D．温度降低时，所有气体分子的运动方向都相同
【分析】（1）分子做无规则运动，无规则是指每个分子运动时的方向、速度大小均不一致
且没有规律。
（2）温度越高，分子做无规则运动越剧烈；是整体而言，不是说任何一个分子的都运动得
更剧烈速度更大。
【解答】解：A、温度一定时，气体分子的运动速度大小没有规律，故A错；
B、温度一定时，分子运动没有规律分子运动朝各个方向，故B正确；
C、温度升高时，大部分气体分子速度增大，不是每个气体分子速度增大，故C错；
D、温度降低时，气体分子运动还是朝各个方向，故D错；
故选：B。
【点评】本题考查学生对分子做无规则运动的理解。
14．（3分）如图，A、B两物块叠放在水平桌面上保持静止。图中分别给出了A、B的受力示意
图。下列说法正确的是（ ）
第16页（共27页）A．F 与G 、F 两个力的合力是一对作用力与反作用力
2 A 1
B．F 与F 是一对作用力与反作用力
1 3
C．G 与F 是一对平衡力
A 2
D．F 与F 是一对平衡力
2 1
【分析】平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
【解答】解：
由图知，A物块受到向上的支持力F 、向下的重力G 、B对A向下的压力F ；B物块受到
2 A 1
向上的支持力F 和向下的重力G ，
3 B
A、以A为研究对象，A物块在水平桌面上保持静止，受力平衡；G 、F 两个力的合力方向
A 1
向下，合力的大小G +F ＝F ，
A 1 2
则可知F 与G 、F 两个力的合力大小相等、方向相反、作用在同一条直线上，均作用在A
2 A 1
物块上，所以是一对平衡力，不是一对相互作用力，故A错误；
B、B对A有向下的压力F ，因力的作用是相互的，则A对B有向上的支持力F ，所以F
1 3 1
与F 是一对作用力与反作用力，故B正确；
3
C、A物块处于静止状态，由图示和力的平衡条件可得：F ＝G +F ，则G 与F 的大小不等，
2 A 1 A 2
所以G 与F 不是一对平衡力，故C错误；
A 2
D、A物块处于静止状态，由力的平衡条件可得：F ＝G +F ，则F 与F 的大小不等，所以
2 A 1 2 1
F 与F 不是一对平衡力，故D错误。
2 1
故选：B。
【点评】平衡力和相互作用力容易混淆，注意区分：相同点：大小相等、方向相反、作用在同
一条直线上。不同点：平衡力是一个受力物体，发生在两个物体之间；相互作用力是两个
受力物体，发生在两个物体之间。
15．（3分）直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示。将一枚转动灵
活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间（ ）
第17页（共27页）A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
【分析】由图知，判断通电直导线周围磁场方向用到了右手螺旋定则，即：用右手握住直导
线，使大拇指指向电流的方向，则四指环绕的方向就是通电直导线周围的磁场方向；
则可知：水平放置的通电直导线，当电流从左到右时，在通电直导线的下面的磁场是垂直
指向纸的里面，通电直导线下面放小磁针，小磁针的N极指向和磁场方向相同。由小磁针
原来指向北面到现在的位置，判断小磁针的转动方向。
【解答】解：由图知，判断通电直导线周围磁场方向用到了右手螺旋定则，即：用右手握住
直导线，使大拇指指向电流的方向，则四指环绕的方向就是通电直导线周围的磁场方向；
A、若电流方向从南向北，如下图（即图中电流从左到右），根据上面的方法可知，通电直导
线下面的磁场指向纸的里面，而纸的里面是西，则小磁针的N极指向也指向西面（如图中
红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往西转动，
俯视时，会发现小磁针逆时针转动，故A错误。
B、若电流方向从北向南，即下图中电流从左到右，根据上面的方法可知，通电直导线下面
第18页（共27页）的磁场指向纸的里面，纸的里面是东，小磁针N极指向也指向东面（如图中红色磁针），小
磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往东转动，俯视时，会发
现小磁针顺时针转动。故B错误。
C、若电流方向从东向西，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，
纸的里面是南，小磁针N极指向也指向南面如图中红色磁针，小磁针原来指向北面如图
中蓝色磁针，所以小磁针会转动到相反的方向，故C错误。
D、若电流方向从西向东，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，
纸的里面是北，小磁针N极指向也指向北面如图蓝色磁针，小磁针原来指向北面（如图蓝
色磁针），所以小磁针不转动。故D正确。
第19页（共27页）故选：D。
【点评】这属于材料题目，根据题干中给定的结论进行解题，很考查学生的能力，考查学生
的应用能力和地理知识。属于学科间综合。这也是拉分的习题类型。
16．（3分）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘
客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。下
列电路图符合上述要求的是（ ）
A． B．
C． D．
【分析】根据“当乘客按下任一按钮，驾驶台上的指示灯发光，同时电铃响”结合串并联
电路特点判断两个开关的连接方式，然后分析电路图答题。
【解答】解：（1）当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，说明这
两个开关可以独立工作、互不影响即为并联，且两个开关都位于干路上，由图示电路图可
知，AB其中一个开关在支路上，故AB不符合题意，C符合题意。
（2）根据题意可知：当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，而
D图只有两个开关同时闭合时，灯泡才亮，电铃才响，故D不符合题意。
故选：C。
【点评】根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中
有用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）。
17．（3分）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片
P，则（ ）
第20页（共27页）A．电压表的示数变大，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变小，电流表的示数变大
【分析】分析电路图两电阻串联，当滑动变阻器滑片向左滑动时，接入的阻值变小，利用欧
姆定律分析电流变化；根据U＝IR分析电压表示数变化。
电压表与电流表示数比值为电阻值。
【解答】解：由电路图可知，滑动变阻器与定值电阻串联，闭合开关后，滑片向左滑动时，接
入的阻值变小，则电路中总电阻变小，由I＝ 可知，在电源电压不变时，电路中的电流变
大，电流表示数变大；R为定值电阻，由U＝IR可知其两端电压变大，故电压表示数变大；
故A正确，BCD错误。
故选：A。
【点评】此题主要考查学生对于欧姆定律公式的理解，抓住电路特点找准电阻变化是解题
关键。
三、实验题（第18小题6分，第19小题6分，第20小题8分，共20分）
18．（6分）图为研究“影响滑动摩擦力大小的因素”实验的示意图。
实验的过程为：
a．用弹簧测力计缓缓拉动木块。使它沿水平长木板滑动，当测力计示数稳定后，该示数即
为此状态下滑动摩擦力的大小。
b．改变放在木块上的砝码。测出此种情况下的滑动摩擦力。
c．换用材料相同但表面粗糙的长木板，保持木块上的砝码不变，测出此种情况下的滑动摩
擦力。
…
（1）该实验的原理是： 二力平衡 ；
（2）该实验的结论是： 滑动摩擦力的大小跟压力大小及接触面的粗糙程度有关 。
第21页（共27页）【分析】（1）弹簧测力计拉着木块做匀速直线运动时，拉力与摩擦力是一对平衡力，二力
大小相等；
（2）影响滑动摩擦力大小的因素有：压力，接触面的粗糙程度。
【解答】解：（1）用弹簧测力计水平拉动木块做匀速直线运动时，拉力与摩擦力是一对平衡
力，根据二力平衡条件可得出二者大小相等；
（2）比较a、b次实验可知，接触面的粗糙程度，压力大小不同，结果摩擦力的大小不同，所
以滑动摩擦力的大小与压力大小有关；比较a、c两次使用数据可知，压力大小相同，接触
粗糙程度不同，结果摩擦力的大小不同，说明滑动摩擦力的大小与接触面的粗糙程度有关；
综上分析可知，该实验的结论是：滑动摩擦力的大小跟压力大小及接触面的粗糙程度有关。
故答案为：（1）二力平衡；（2）滑动摩擦力的大小跟压力大小及接触面的粗糙程度有关。
【点评】（1）滑动摩擦力大小等于拉力大小，需要同时符合两个条件：弹簧测力计水平拉
动木块；木块进行匀速直线运动。
（2）掌握滑动摩擦力大小的影响因素，利用控制变量法探究滑动摩擦力大小的影响因素。
19．（6分）小明使用天平测小石块的质量。测量前，他将天平放在水平桌面上，然后进行天平
横梁平衡的调节。调节完成后指针静止时的位置和游码的位置如图甲所示。
（1）请你指出小明调节天平横梁平衡的过程中遗漏的操作步骤： 游码调零 ；
（2）完成遗漏的操作步骤后，为了调节横梁平衡，他需向 右 （选填“左”或“右”）调
节平衡螺母，使指针指到分度盘中央刻度线或在中央刻度线两侧等幅摆动；
（3）调节横梁平衡后，小明将小石块放在左盘，在右盘中加减砝码并调节游码在标尺上的
位置，直到横梁恢复平衡。这时右盘中的砝码情况和游码在标尺上的位置如图乙所示，则
小石块的质量为 78. 4 g。
【分析】（1）从天平的正确使用进行分析：把天平放在水平台上，游码移到标尺左端的零
刻度；调节天平的平衡螺母使天平的横梁平衡；
（2）用天平称量物质前要通过调节横梁两端的螺母使横梁平衡；指针左偏右调，右偏左调。
（3）天平平衡时物体的质量等于右盘中砝码的质量与游码在标尺上所对的刻度值。
【解答】解：
第22页（共27页）（1）使用天平时，应先把游码移到标尺的零刻度线处，即游码归零，再调节平衡螺母使天
平平衡，而小明调节天平横梁平衡的过程中遗漏了游码归零这一步骤。
（2）甲图中没有将游码移至零刻度线，横梁就平衡了，如果将游码调零，则指针会偏向分
度盘左侧，此时要使横梁平衡，则应将平衡螺母向右调节；
（3）由图知，小石块的质量m＝50g+20g+5g+3.4g＝78.4g。
故答案为：（1）游码调零；（2）右；（3）78.4。
【点评】此题是测量固体的质量，主要考查了天平的读数及不规则物体的测量方法。都是
比较基础的知识，但也都是必须要求学生掌握的知识，因此也是近几年来中考的热点。
20．（8分）图甲为伏安法测电阻的实验电路图。
（1）闭合开关前，滑动变阻器的滑片P应置于 a （选填“a”或“b”）端；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转
很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是： 电
流表量程过大 ；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端
的电压为 2. 4 V，该电阻的阻值为 1 0 。
【分析】（1）闭合开关前，为保护电路，滑Ω动变阻器的滑片P应置于阻值最大处；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转
很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，可排除了电路中电阻过大的可能，
据此分析产生该现象的可能原因；
（3）根据电表选用小量程确定分度值读数，由欧姆定律求出该电阻的阻值为。
【解答】解：（1）闭合开关前，滑动变阻器的滑片P应置于阻值最大处的a端；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转
很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，故排除了电路中电阻过大的可能，
故产生该现象的原因可能是：电流表量程过大；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，电压表选用小量程，
分度值为则0.1V，此时被测电阻两端的电压为2.4V，电流表选用小量程，分度值为
第23页（共27页）0.02A，电流为0.24A，由欧姆定律，该电阻的阻值为：
R＝ ＝ ＝10 。
Ω
故答案为：（1）a； （2）电流表量程过大； （3）2.4； 10。
【点评】本题用伏安法测电阻，考查注意事项、电路分析及电表读数和电阻计算。
四、计算题（第21小题5分，第22小题9分，第23小题9分，共23分；解答要有必要的公式
和过程，只有最后答案的不能得分）
21．（5分）如图，水平地面上一个重为50N的物体，在大小为10N的水平拉力F作用下，向左
做匀速直线运动，在5s的时间内通过的距离为2m。求物体运动过程中
（1）所受摩擦力的大小；
（2）拉力F做功的功率。
【分析】（1）物体处于静止或匀速直线运动状态时，受到的力是平衡力；
二力平衡的条件：两个平衡力的大小相等，方向相反，作用在同一物体上，作用在同一直
线上；
（2）根据W＝Fs和P＝ 算出拉力F做的功和功率。
【解答】解：（1）用10N的水平拉力，拉着物体向左做匀速直线运动，物体处于平衡状态，
则地面对物体的摩擦力与拉力是一对平衡力，大小相等，故f＝F＝10N；
（2）拉力F做的功：W＝Fs＝10N×2m＝20J，
拉力F做功的功率：P＝ ＝ ＝4W。
答：（1）所受摩擦力的大小为10N；
（2）拉力F做功的功率为4W。
【点评】本题考查了二力平衡条件的应用、摩擦力大小的判断、功和功率的计算等知识，是
一道基础题。
22．（9分）将底面积S＝3×10﹣3m2，高h＝0.1m的铝制圆柱体，轻轻地放入水槽中，使它静止
于水槽底部，如图所示（圆柱体的底部与水槽的底部不密合），此时槽中水深h ＝0.05m
1
（已知
铝
＝2.7×103kg/m3，
水
＝1.0×103kg/m3．g取l0N/kg）。求：
（1）水ρ对圆柱体底部的压强ρp
1
；
第24页（共27页）（2）圆柱体受到的浮力F浮 ；
（3）圆柱体对水槽底部的压强p 。
2
【分析】（1）已知水深h ，根据p＝ gh即可求出水对圆柱体底部的压强；
1
（2）根据阿基米德原理求圆柱体的浮ρ力；
（3）根据G＝mg＝ Vg求出圆柱体的重力，根据力的合成求出压力，利用p＝ 求出圆柱
ρ
体对水槽底部的压强。
【解答】解：（1）水的深度h ＝0.05m，
1
则水对圆柱体底部的压强：
p
1
＝ 水gh
1
＝1.0×103kg/m3×10N/kg×0.05m＝500Pa；
（2）ρ由图可知，圆柱体浸在水中的体积：
V排 ＝Sh
1
＝3×10﹣3m2×0.05m＝1.5×10﹣4m3，
根据阿基米德原理可得，圆柱体所受的浮力：
F浮 ＝ 水V排g＝1.0×103kg/m3×1.5×10﹣4m3×10N/kg＝1.5N；
（3）ρ圆柱体的重力：
G铝 ＝m铝g＝ 铝V铝g＝ 铝Shg＝2.7×103kg/m3×3×10﹣3m2×0.1m×10N/kg＝8.1N；
圆柱体静止于ρ水槽底部，ρ由力的平衡条件可知圆柱体对水槽底部的压力：
F压 ＝G铝 ﹣F浮 ＝8.1N﹣1.5N＝6.6N，
则圆柱体对水槽底部的压强：
p＝ ＝ ＝2.2×103Pa。
答：（1）水对圆柱体底部的压强p ＝500Pa；
1
（2）圆柱体受到的浮力F浮 ＝1.5N；
（3）圆柱体对水槽底部的压强p ＝2.2×103Pa。
2
【点评】本题考查了压强及浮力的有关计算，要理解力的合成。
23．（9分）如图为“研究小灯泡灯丝的阻值变化特点”的电路图。实验所选用的器材均能符
合实验要求，其中部分器材的规格如下：（小灯泡额定电压3.8V，额定电流0.32A）；电压
表（量程3V，内阻3000 ）；电流表（量程500mA，内阻0.5 ），定值电阻R（限值1000 ）。
0
Ω Ω Ω
第25页（共27页）按电路图连接好电路，闭合开关，调节滑动变阻器的滑片至某一位置时，发现电压表的示
数为2.7V，电流表的示数为315mA．求此时：
（1）小灯泡两端的电压；
（2）通过小灯泡的电流；
（3）小灯泡灯丝的阻值。
【分析】（1）已知电压表的电阻，调节滑动变阻器的滑片至某一位置时，发现电压表的示
数为2.7V，电流表的示数为315mA．根据欧姆定律可求电压表的电流，电压表与R 串联
0
可得R 的电流，由欧姆定律变形可求R 的两端电压；可求电压表与R 的总电压即小灯泡
0 0 0
两端的电压；
（2）已知电流表测量小灯泡所在支路和电压表、R 所在支路干路的电流，电流表的示数为
0
315mA．根据并联电路的电流特点可求通过小灯泡的电流；
（3）根据欧姆定律变形可求小灯泡灯丝的阻值。
【解答】解：（1）通过电压表的电流：
I ＝ ＝ ＝9×10﹣4A；
1
电压表与R 串联可得R 的电流：
0 0
I ＝I ＝9×10﹣4A；
0 1
由欧姆定律变形可得R 的两端电压：
0
U ＝I R ＝9×10﹣4A×1000 ＝0.9V，
0 0 0
电压表与R
0
的支路总电压Ω等于小灯泡两端的电压：
U＝U +U ＝2.7V+0.9V＝3.6V；
V 0
（2）已知电流表测量小灯泡所在支路和电压表、R 所在支路干路的电流，电流表的示数为
0
315mA．根据并联电路的电流特点可得通过小灯泡的电流：
I ＝I﹣I ＝315mA﹣0.9mA＝314.1mA；
L V
第26页（共27页）（3）由I＝ 可得，小灯泡灯丝的阻值：
R ＝ ＝ ＝11.461 。
L
Ω
答：（1）小灯泡两端的电压是3.6V； （2）通过小灯泡的电流是314.1mA； （3）小灯泡灯丝
的阻值是11.461 。
【点评】本题主Ω要考查并联电路的特点以及欧姆定律的应用，题目较难。
第27页（共27页）
