2022年山东省济宁市中考物理试卷
一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。
1．（2分）下列数据与实际情况明显不符的是（ ）
A．课桌的高度约为70cm
B．1个医用外科口罩的质量约为100g
C．人体正常体温约为36.5℃
D．人正常脉搏跳动1次的时间约为1s
2．（2分）如图表示某晶体的物态变化过程，其中甲、乙、丙分别表示三种物态。下列分析正确
的是（ ）
A．甲为气态
B．甲→乙的过程需要放热
C．乙→丙的过程与露珠形成过程相同
D．BC段对应的温度为该晶体的熔点
3．（2分）对图中所涉及的实验现象的分析不正确的是（ ）
A．图甲：说明发声的音叉在振动
第1页（共26页）B．图乙：验证了声音能在固体中传播
C．图丙：说明热传递可以改变物体内能
D．图丁：说明摩擦过的梳子带了电荷
4．（2分）如图是小明按物理课本“迷你实验室”提供的方法制作的作品，下列分析不正确的
是（ ）
A． 铅笔芯变阻器工作时利用了电流的热效应
B． 铁钉电磁铁工作时能吸引大头针表明有
磁性
C． 西红柿电池工作时化学能转化为电能
D． 简易电动机工作时电能转化为机械能
5．（2分）在水平冰面上溜冰时（如图所示），只需用脚在冰面上向后轻轻蹬一下，就会滑行很
第2页（共26页）远。下列说法正确的是（ ）
A．溜冰者在冰面上静止时，其所受支持力大于重力
B．溜冰者会慢慢停下来，是因为惯性消失
C．假如摩擦力消失，滑行的溜冰者将会保持匀速运动
D．溜冰鞋的冰刀比较锋利，减小了对冰面的压强

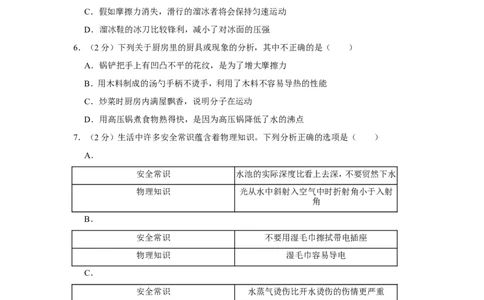

6．（2分）下列关于厨房里的厨具或现象的分析，其中不正确的是（ ）
A．锅铲把手上有凹凸不平的花纹，是为了增大摩擦力
B．用木料制成的汤勺手柄不烫手，利用了木料不容易导热的性能
C．炒菜时厨房内满屋飘香，说明分子在运动
D．用高压锅煮食物熟得快，是因为高压锅降低了水的沸点
7．（2分）生活中许多安全常识蕴含着物理知识。下列分析正确的选项是（ ）
A．
安全常识 水池的实际深度比看上去深，不要贸然下水
物理知识 光从水中斜射入空气中时折射角小于入射
角
B．
安全常识 不要用湿毛巾擦拭带电插座
物理知识 湿毛巾容易导电
C．
安全常识 水蒸气烫伤比开水烫伤的伤情更严重
物理知识 水蒸气凝华放热
D．
安全常识 在铁路站台上候车时，乘客必须站在安全线
外
物理知识 流体在流速大的地方压强大
8．（2分）下列选项不正确的是（ ）

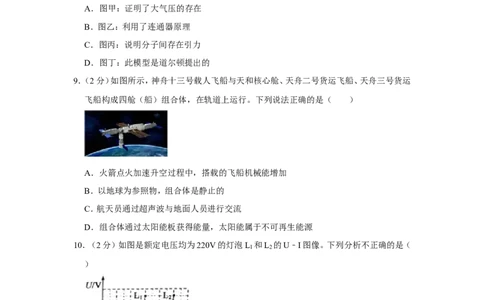

第3页（共26页）A．图甲：证明了大气压的存在
B．图乙：利用了连通器原理
C．图丙：说明分子间存在引力
D．图丁：此模型是道尔顿提出的
9．（2分）如图所示，神舟十三号载人飞船与天和核心舱、天舟二号货运飞船、天舟三号货运
飞船构成四舱（船）组合体，在轨道上运行。下列说法正确的是（ ）
A．火箭点火加速升空过程中，搭载的飞船机械能增加
B．以地球为参照物，组合体是静止的
C．航天员通过超声波与地面人员进行交流
D．组合体通过太阳能板获得能量，太阳能属于不可再生能源
10．（2分）如图是额定电压均为220V的灯泡L 和L 的U﹣I图像。下列分析不正确的是（
1 2
）
A．当L 两端的电压为100V时，其实际功率为20W
1
B．当通过L 的电流为0.45A时，其1min消耗的电能为4320J
2
第4页（共26页）C．将L 、L 串联，若L 两端的电压为40V，则L 的功率为8W
1 2 1 2
D．将L 、L 并联，若通过L 的电流为0.5A，则L 的功率为66W
1 2 2 1
二、填空题：每空1分，共12分。
11．（2分）用冰取火，似乎不可思议。但这绝非讹传，据晋代张华的《博物志》记载，我国古代
就把冰块制成透镜，利用透镜对光的 作用将物体点燃，如图所示。用这类透镜制
作的眼镜片，可以用来矫正 眼。
12．（2分）某柴油机工作一段时间后，油箱里的柴油没有发生变化的是 （选填序号：
①质量；②密度；③比热容；④热值）。完全燃烧10kg柴油放出的热量Q＝ J。（q
柴油
＝4.3×107J/kg）
13．（2分）小明利用托盘天平、量筒和水测量一颗新鲜杏的密度，收集的实验数据记录在下
表中，则杏的密度 ＝ g/cm3，杏在水中受到的浮力F浮 ＝ N。（g取10N/kg）
步骤 ρ ①用托盘天平测杏 ②向量筒中倒入适 ③将杏放入量筒中，
的质量 量水，读示数 读示数
数据 21.2g 40mL 60mL
14．（2分）某建筑工人用大小为400N的拉力，通过滑轮匀速提升重为360N的货物（如图所
示），此滑轮是 滑轮，机械效率 ＝ 。
η
15．（2分）如图是小明按时间顺序梳理的电与磁相关知识结构图，请你补充完整。
第5页（共26页）① ；② 。
16．（2分）小明家新购置了一个额定功率为3200W的电热水龙头。经过测试，正常工作时进
水温度为20℃，出水温度为45℃，30s内的出水量为800mL，则这800mL水吸收的热量Q
＝ J，电热水龙头的加热效率 ＝ 。[c水 ＝4.2×103J/（kg•℃）]
三、实验题：17、18各2分，19题3分，η20题6分，21题5分，共18分。
17．（2分）中国古代人民为了抵御入侵，常在城池周围建造护城河，通过吊桥升降控制人员
进出。如图是吊桥被拉起时的模型图，请在图中画出拉力F的力臂。
18．（2分）家庭的卫生间一般都要安装照明灯和换气扇（用 表示）。使用时，有时需要
各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。
19．（3分）在校园科技节活动中，小明观看了“隔着玻璃吹蜡烛”的魔术。表演者介绍如图
中的道具后旋转平台，使玻璃板一侧正对观众，分两步完成了表演：①用两个打火机同时
“点燃”两支蜡烛；②在玻璃板正对观众的一侧吹A蜡烛。观众看到两支蜡烛同时被
“吹灭”。小明利用道具，和同学们一起探究其中的奥秘：
（1）用两个打火机同时点燃两支蜡烛，然后模仿表演者吹A蜡烛，结果只吹灭了A蜡烛。
和同学讨论后，一致认为：表演者在表演中只点燃了A蜡烛，B蜡烛并未被点燃。随后，小
第6页（共26页）明通过实验验证了他们的猜想，最终明白了其中的道理：B蜡烛并未被点燃，观众看到的
是A蜡烛烛焰通过玻璃板所成的 。
（2）小明经过进一步探究，发现了确保表演成功的两个关键点：
①两支蜡烛的大小应符合的要求是： ；
②玻璃板两侧的蜡烛，在放置的位置上应满足的条件是： 。
20．（6分）利用钢尺可完成多个物理实验。请结合以下实验操作，按要求回答问题。
（1）夏天，将钢尺放入冰箱冷冻一段时间，取出后，发现钢尺表面逐渐有“霜”生成，这是
空气中的水蒸气遇到温度较低的钢尺 形成的。（填写物态变化名称）
（2）如图1（a）所示，将塑料尺接入电路，闭合开关，小灯泡不发光；将钢尺接入电路，闭合
开关，小灯泡发光，说明钢尺是 。
（3）如图1（b）所示，将钢尺一端压紧在桌面上，另一端伸出桌边。先用较小的力，再用较
大的力分别拨动钢尺，观察钢尺振动的幅度，比较两次钢尺发出声音的响度。此实验探究
的问题是： 。
（4）将钢尺一多半放在桌面上，一少半露出桌边。将一张多次折叠后的报纸压在钢尺桌上
的部分，用重物砸露出部分，钢尺很容易被砸落；将报纸展开平铺盖住桌面上的部分，在
相同条件下，钢尺很难被砸落。钢尺很难被砸落的原因是 。
（5）将钢尺一端固定在桌面上，向另一端施力，钢尺会变弯，说明力可以改变 。如
图2所示，用不同大小的力将钢尺弯曲，放手后将橡皮弹出，记录橡皮被弹出的距离。分析
第7页（共26页）钢尺弯曲程度和橡皮弹出的远近之间的关系，可以探究弹性势能的大小与 的关
系。
21．（5分）小明测量某电阻R的阻值，收集实验数据绘制成如图所示的图像。
（1）分析图像信息，可得：R＝ 。
（2）请用笔画线表示导线，在图2中完成Ω小明的实验电路连接。（导线不得交叉）
（3）小华也连接了图2中的实验电路。闭合开关后，发现电压表和电流表都有示数，但移
动滑动变阻器的滑片时，两表的示数均保持不变，经判断是连线有误，其错误可能是
。（写出一种即可）
（4）小华依据欧姆定律得出一个与电阻有关的推论：一段导体的电阻和这段导体两端的电
压成正比，与通过它的电流成反比。请解释这一推论为什么是错误的： 。
四、计算题：22题6分，23题4分，共10分。
22．（6分）为支援上海疫情防控、保障民生，蔬菜运输车（如图所示）从山东寿光出发，历经9
小时15分钟，行程777公里，于4月18日上午8点抵达上海徐汇区。该蔬菜运输车总质量
为31t，轮子与地面的总接触面积为6200cm2。（g取10N/kg）求：
（1）运输车全程的平均速度；
（2）运输车对水平路面的压强；
（3）在某段平直公路上，运输车匀速行驶9km用时6min，受到的阻力为2.6×103N，则运输
车牵引力做功的功率。
第8页（共26页）23．（4分）长征二号F遥十三运载火箭于2021年10月16日0时23分按预定时间精准点火
发射，搭载的神舟十三号载人飞船被成功送入太空。发射前，检验飞船舱体的气密性至关
重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中，设计了如图所示的电路，模拟
检验飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压不发生变化；
若密闭容器漏气，则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环
境气压为1.0×105Pa，电源电压U＝12V，定值电阻R ＝18 ；R 和R 是两个相同的压敏电
0 1 2
阻，其阻值随环境气压的变化如表中所示。 Ω
环境气 0 0.2 0.4 0.6 0.8 1.0
压/
（×105Pa）
压敏电阻阻 36 22 12 6 3 2
值/
按要求Ω回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8V，请通过计算判断密闭容器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3A，求此时真空室中的环境气压。
第9页（共26页）2022年山东省济宁市中考物理试卷
参考答案与试题解析
一、选择题：下列各题的四个选项中，只有一项符合题意，每小题2分，共20分。
1．（2分）下列数据与实际情况明显不符的是（ ）
A．课桌的高度约为70cm
B．1个医用外科口罩的质量约为100g
C．人体正常体温约为36.5℃
D．人正常脉搏跳动1次的时间约为1s
【解答】解：A、课桌的高度一般在65～80cm之间，故A正确；
B、1个医用外科口罩的质量约为3g，故B错误；
C、人体正常体温约为36～37.2℃，故C正确；
D、正常人的脉搏大约80次/min，跳动1次的时间约1s，故D正确。
故选：B。
2．（2分）如图表示某晶体的物态变化过程，其中甲、乙、丙分别表示三种物态。下列分析正确
的是（ ）
A．甲为气态
B．甲→乙的过程需要放热
C．乙→丙的过程与露珠形成过程相同
D．BC段对应的温度为该晶体的熔点
【解答】解：由图知，甲图中分子相距最近，分子排列规则，分子间的作用力最大，既不易被
压缩，也不容易被拉伸，所以是固态分子的排列方式；
乙图中分子相距较近，分子排列杂乱，分子间的作用力较弱，是液态分子的排列方式；
第10页（共26页）丙图中分子相距最远，分子无固定排列，分子间的作用力最弱，是气态分子的排列方式。
A、由上分析知，甲为固态，故A错误；
B、甲→乙是固态变为液态的熔化过程，需要吸收热量，故B错误；
C、乙→丙是液态变成气态的汽化过程；露珠是水蒸气遇冷形成小水滴的液化过程，故C
错误；
D、BC段表示物体吸热或放热的温度保持不变，状态发生改变的晶体熔化（或凝固）过程，
此时的温度叫晶体的熔点（或凝固点），故D正确。
故选：D。
3．（2分）对图中所涉及的实验现象的分析不正确的是（ ）
A．图甲：说明发声的音叉在振动
B．图乙：验证了声音能在固体中传播
C．图丙：说明热传递可以改变物体内能
D．图丁：说明摩擦过的梳子带了电荷
【解答】解：A、发声的音叉插入水中，溅起水花，因为音叉正在振动，说明声音是由物体振
动产生的，故A正确；
B、小明通过绷紧的线听到小花的声音，线是固体，说明固体可以传播声音，故B正确；
C、快速弯折铁丝，弯折处变热，是通过做功改变内能，故C错误；
D、与毛皮摩擦过的塑料梳子能够吸引物体，是因为摩擦过塑料梳子戴了电荷，带电体有
吸引轻小物体的性质，故D正确。
故选：C。
4．（2分）如图是小明按物理课本“迷你实验室”提供的方法制作的作品，下列分析不正确的
是（ ）
第11页（共26页）A． 铅笔芯变阻器工作时利用了电流的热效应
B． 铁钉电磁铁工作时能吸引大头针表明有
磁性
C． 西红柿电池工作时化学能转化为电能
D． 简易电动机工作时电能转化为机械能
【解答】解：A、铅笔芯变阻器是通过改变铅笔芯接入电路的长度来改变电路电阻，进而改
变通过电路的电流来工作的，故A错误；
B、电磁铁能吸引大头针，说明电磁铁有磁性，故B正确；
C、水果电池工作时把化学能转化为电能，故C正确；
D、电动机工作时把电能转化为机械能，故D正确。
故选：A。
第12页（共26页）5．（2分）在水平冰面上溜冰时（如图所示），只需用脚在冰面上向后轻轻蹬一下，就会滑行很
远。下列说法正确的是（ ）
A．溜冰者在冰面上静止时，其所受支持力大于重力
B．溜冰者会慢慢停下来，是因为惯性消失
C．假如摩擦力消失，滑行的溜冰者将会保持匀速运动
D．溜冰鞋的冰刀比较锋利，减小了对冰面的压强
【解答】解：A、竖直方向上，溜冰者受重力、支持力，两个力大小相等，方向相反，作用于同
一物体，同一直线上，是平衡力，故A错误；
B、任何物体都具有惯性，木块停下来是因为受到阻力的作用，故B错误；
C、溜冰者刹车利用了溜冰鞋与冰面的摩擦力，假如摩擦力消失，滑行的溜冰者将会保持
匀速运动，故C正确；
D、根据压强公式P＝ 可知，冰刀很锋利，是在压力一定的情况下，减小了冰面的受力面
积，增大了冰刀对冰面的压强，故D错误。
故选：C。
6．（2分）下列关于厨房里的厨具或现象的分析，其中不正确的是（ ）
A．锅铲把手上有凹凸不平的花纹，是为了增大摩擦力
B．用木料制成的汤勺手柄不烫手，利用了木料不容易导热的性能
C．炒菜时厨房内满屋飘香，说明分子在运动
D．用高压锅煮食物熟得快，是因为高压锅降低了水的沸点
【解答】解：A、锅铲把手上有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程
度来增大摩擦力，故A正确；
B、汤勺手柄用木料制成，是因为木料是热的不良导体，不善于传热，烹饪过程不烫手，故
B正确；
C、炒菜时温度很高，油香分子运动加剧，所以满屋飘香，说明了分子在做无规则运动，故
C正确；
第13页（共26页）D、气压越高，液体的沸点越高，用高压锅煮食物熟得快是因为锅内气压增大使水的沸点
升高，故D错误。
故选：D。
7．（2分）生活中许多安全常识蕴含着物理知识。下列分析正确的选项是（ ）
A．
安全常识 水池的实际深度比看上去深，不要贸然下水
物理知识 光从水中斜射入空气中时折射角小于入射
角
B．
安全常识 不要用湿毛巾擦拭带电插座
物理知识 湿毛巾容易导电
C．
安全常识 水蒸气烫伤比开水烫伤的伤情更严重
物理知识 水蒸气凝华放热
D．
安全常识 在铁路站台上候车时，乘客必须站在安全线
外
物理知识 流体在流速大的地方压强大
【解答】解：
A、从岸上看清澈池塘的深度比实际的要浅，是由于光从水中斜射入空气中，在水面处发
生光的折射，折射角大于入射角，逆着光线看到的是池底变浅的虚像，所以不要贸然下水，
故A错误；
B、用湿抹布擦拭带电插座时，可能会因湿抹布导电而发生触电事故，故B正确；
C、水蒸气液化为同温度的水时，要放出大量的热，所以被水蒸气烫伤比沸水烫伤更严重，
故C错误；
D、当人离列车太近时，高速列车在行驶过程中，使人和列车之间的空气流动速度很大，压
强很小，人外侧的压强不变，人在内外压强差的作用下，会被压向列车出现事故，所以站
台上候车的乘客必须站在安全线外，故D错误。
故选：B。
8．（2分）下列选项不正确的是（ ）
第14页（共26页）A．图甲：证明了大气压的存在
B．图乙：利用了连通器原理
C．图丙：说明分子间存在引力
D．图丁：此模型是道尔顿提出的
【解答】解：A、当罐内的水蒸气变为水时，罐内气体减少，气压降低，小于外界大气压。罐
内外形成了压力差，铁罐在压力差的作用下被压瘪，证明了大气压的存在，故A正确；
B、透明软管的两端开口，底部连通正符合连通器的特点，故工人师傅用灌有水的透明软
管检查两点是否在同一水平面上，用到连通器原理，故B正确；
C、将接触面被削平的两个铅块用力压紧，可以使它们结合在一起，即便在下端悬挂一定
质量的重物也不分开。这个实验说明分子之间存在相互作用的引力，故C正确；
D、物理学家卢瑟福和他的同事们根据 粒子散射实验，提出了类似于行星绕日的原子核
式结构模型，故D错误。 α
故选：D。
9．（2分）如图所示，神舟十三号载人飞船与天和核心舱、天舟二号货运飞船、天舟三号货运
飞船构成四舱（船）组合体，在轨道上运行。下列说法正确的是（ ）
A．火箭点火加速升空过程中，搭载的飞船机械能增加
B．以地球为参照物，组合体是静止的
C．航天员通过超声波与地面人员进行交流
D．组合体通过太阳能板获得能量，太阳能属于不可再生能源
【解答】解：
第15页（共26页）A、火箭加速升空过程中，飞船的质量不变，速度增大，其动能增大，同时高度升高，重力势
能增大；因机械能等于动能与势能之和，所以搭载飞船的机械能也增大，故A正确；
B、若以地球为参照物，组合体相对于地球的位置不断发生改变，所以是运动的，故B错误；
C、太空没有空气不能用超声波传递信息，所以航天员通过电磁波与地面人员进行交流，
故C错误；
D、太阳能可源源不断从自然界获得，属于可再生能源，故D错误。
故选：A。
10．（2分）如图是额定电压均为220V的灯泡L 和L 的U﹣I图像。下列分析不正确的是（
1 2
）
A．当L 两端的电压为100V时，其实际功率为20W
1
B．当通过L 的电流为0.45A时，其1min消耗的电能为4320J
2
C．将L 、L 串联，若L 两端的电压为40V，则L 的功率为8W
1 2 1 2
D．将L 、L 并联，若通过L 的电流为0.5A，则L 的功率为66W
1 2 2 1
【解答】解：
A、当L 两端的电压为100V时，根据图像可知，通过L 的电流为0.2A，其实际功率为：P
1 1 1
＝U I ＝100V×0.2A＝20W，故A正确；
1 1
B、当通过L 的电流为0.45A时，L 两端的电压为160V，其1min消耗的电能为W＝U I t
2 2 2 2
＝160V×0.45A×60s＝4320J，故B正确；
C、将L 、L 串联，若L 两端的电压为40V，由图像可知，通过灯泡L 的电流：I' ＝0.1A，根
1 2 1 1 1
据串联电路电流规律可知，通过灯泡L 的电流I' ＝I' ＝0.1A；
2 2 1
由图像可知，此时灯泡L 两端的电压为U' ＝20V，L 的功率为：P ＝U I' ＝20V×0.1A＝
2 2 2 2 2 2
2W，故C错误；
D、将L 、L 并联，若通过L 的电流为0.5A，由图像可知，L 两端的电压为：U'' ＝220V，根
1 2 2 2 2
据并联电路电压规律可知，灯泡L 两端的电压：U'' ＝U'' ＝220V；
1 1 2
第16页（共26页）由图像可知，通过L 的电流I'' ＝0.3A，L 的功率为：P ＝U'' I'' ＝220V×0.3A＝66W，故D
1 1 1 1 1 1
正确。
故选：C。
二、填空题：每空1分，共12分。
11．（2分）用冰取火，似乎不可思议。但这绝非讹传，据晋代张华的《博物志》记载，我国古代
就把冰块制成透镜，利用透镜对光的 会聚 作用将物体点燃，如图所示。用这类透镜制
作的眼镜片，可以用来矫正 远视 眼。
【解答】解：我国古代就把冰块制成透镜，利用透镜对光的会聚作用将物体点燃；
远处物体通过人眼所成的像成在视网膜的后方，为远视眼；为了使像成在视网膜上，需要
佩戴对光线具有会聚作用的凸透镜。
故答案为：会聚；远视。
12．（2分）某柴油机工作一段时间后，油箱里的柴油没有发生变化的是 ②③④ （选填
序号：①质量；②密度；③比热容；④热值）。完全燃烧10kg柴油放出的热量Q＝
4.3×10 8 J。（q柴油 ＝4.3×107J/kg）
【解答】解：某柴油机工作一段时间后，由于一部分柴油燃烧，使得油箱力的柴油的质量减
少；密度、比热容、热值的大小与质量无关，所以密度、比热容、热值的大小不变；
完全燃烧10kg柴油放出的热量Q放 ＝mq柴油 ＝10kg×4.3×107J/kg＝4.3×108J。
故答案为：②③④；4.3×108。
13．（2分）小明利用托盘天平、量筒和水测量一颗新鲜杏的密度，收集的实验数据记录在下
表中，则杏的密度 ＝ 1.0 6 g/cm3，杏在水中受到的浮力F浮 ＝ 0. 2 N。（g取10N/kg）
步骤 ρ ①用托盘天平测杏 ②向量筒中倒入适 ③将杏放入量筒中，
的质量 量水，读示数 读示数
数据 21.2g 40mL 60mL
【解答】解：根据题意可知，杏的体积为：V＝60mL﹣40mL＝20mL＝20cm3，
第17页（共26页）杏的密度 ＝ ＝ ＝1.06g/cm3，
ρ
杏在水中受到的浮力F浮 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×20×10﹣6m3＝0.2N。.
故答案为：1.06；0.2。 ρ
14．（2分）某建筑工人用大小为400N的拉力，通过滑轮匀速提升重为360N的货物（如图所
示），此滑轮是 定 滑轮，机械效率 ＝ 90% 。
η
【解答】解：由图可知，滑轮的轴固定不动，为定滑轮；使用定滑轮不省距离、也不费距离，
则h＝s；
机械效率为： ＝ ＝ ＝ ＝90%。
η
故答案为：定；90%。
15．（2分）如图是小明按时间顺序梳理的电与磁相关知识结构图，请你补充完整。
① 奥斯特 ；② 电磁感应 。
【解答】解：奥斯特最早发现电流的周围存在磁场，揭示了电流的磁效应；
法拉第发现了电磁感应现象，并发明了第一台发电机。
故答案为：奥斯特；电磁感应。
16．（2分）小明家新购置了一个额定功率为3200W的电热水龙头。经过测试，正常工作时进
第18页（共26页）水温度为20℃，出水温度为45℃，30s内的出水量为800mL，则这800mL水吸收的热量Q
＝ 8.4×1 0 4 J，电热水龙头的加热效率 ＝ 87.5% 。[c水 ＝4.2×103J/（kg•℃）]
【解答】解：（1）水的体积为：V＝800ηmL＝800cm3，
由密度公式 ＝ 知水的质量为：
ρ
m＝ 水V＝1.0g/cm3×800cm3＝800g＝0.8kg，
水吸ρ收的热量为：
Q吸 ＝c水mΔt＝4.2×103J/（kg•℃）×0.8kg×（45℃﹣20℃）＝8.4×104J；
由P＝ 得消耗的电能为：
W＝Pt＝3200W×30s＝9.6×104J，
电热水龙头的加热效率为：
＝ ×100%＝ ×100%＝87.5%。
η
故答案为：8.4×104；87.5%。
三、实验题：17、18各2分，19题3分，20题6分，21题5分，共18分。
17．（2分）中国古代人民为了抵御入侵，常在城池周围建造护城河，通过吊桥升降控制人员
进出。如图是吊桥被拉起时的模型图，请在图中画出拉力F的力臂。
【解答】解：由题知，杠杆的支点在O处，从支点向力的作用线引垂线，力到垂足的距离就
是动力臂，如图所示：
。
18．（2分）家庭的卫生间一般都要安装照明灯和换气扇（用 表示）。使用时，有时需要
第19页（共26页）各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。
【解答】解：根据题意可知，照明灯和换气扇相互不影响、能独立工作，故应使照明灯和换
气扇并联，且各自的支路有一个开关控制，干路上没有开关，如下图所示：
19．（3分）在校园科技节活动中，小明观看了“隔着玻璃吹蜡烛”的魔术。表演者介绍如图
中的道具后旋转平台，使玻璃板一侧正对观众，分两步完成了表演：①用两个打火机同时
“点燃”两支蜡烛；②在玻璃板正对观众的一侧吹A蜡烛。观众看到两支蜡烛同时被
“吹灭”。小明利用道具，和同学们一起探究其中的奥秘：
（1）用两个打火机同时点燃两支蜡烛，然后模仿表演者吹A蜡烛，结果只吹灭了A蜡烛。
和同学讨论后，一致认为：表演者在表演中只点燃了A蜡烛，B蜡烛并未被点燃。随后，小
明通过实验验证了他们的猜想，最终明白了其中的道理：B蜡烛并未被点燃，观众看到的
是A蜡烛烛焰通过玻璃板所成的 虚像 。
（2）小明经过进一步探究，发现了确保表演成功的两个关键点：
①两支蜡烛的大小应符合的要求是： 大小相同 ；
②玻璃板两侧的蜡烛，在放置的位置上应满足的条件是： 到玻璃板的距离相等，且连线
垂直于玻璃板 。
【解答】解：（1）魔术中的玻璃板相当于平面镜，观众看到的是A蜡烛烛焰通过玻璃板所成
第20页（共26页）的虚像；
（2）①因为平面镜成像时，像和物体的大小相等，因此两支蜡烛的大小应相同；
②因为平面镜成像时，像和物体的连线垂直于镜面，它们到镜面的距离相等，因此玻璃板
两侧的蜡烛，在放置的位置上应满足的条件是到玻璃板的距离相等，且连线垂直于玻璃板。
故答案为：（1）虚像；（2）①大小相同；到玻璃板的距离相等，且连线垂直于玻璃板。
20．（6分）利用钢尺可完成多个物理实验。请结合以下实验操作，按要求回答问题。
（1）夏天，将钢尺放入冰箱冷冻一段时间，取出后，发现钢尺表面逐渐有“霜”生成，这是
空气中的水蒸气遇到温度较低的钢尺 凝华 形成的。（填写物态变化名称）
（2）如图1（a）所示，将塑料尺接入电路，闭合开关，小灯泡不发光；将钢尺接入电路，闭合
开关，小灯泡发光，说明钢尺是 导体 。
（3）如图1（b）所示，将钢尺一端压紧在桌面上，另一端伸出桌边。先用较小的力，再用较
大的力分别拨动钢尺，观察钢尺振动的幅度，比较两次钢尺发出声音的响度。此实验探究
的问题是： 声音的响度与声源振幅的关系 。
（4）将钢尺一多半放在桌面上，一少半露出桌边。将一张多次折叠后的报纸压在钢尺桌上
的部分，用重物砸露出部分，钢尺很容易被砸落；将报纸展开平铺盖住桌面上的部分，在
相同条件下，钢尺很难被砸落。钢尺很难被砸落的原因是 物体的面积越大空气阻力越
大 。
（5）将钢尺一端固定在桌面上，向另一端施力，钢尺会变弯，说明力可以改变 物体的形
状 。如图2所示，用不同大小的力将钢尺弯曲，放手后将橡皮弹出，记录橡皮被弹出的距
离。分析钢尺弯曲程度和橡皮弹出的远近之间的关系，可以探究弹性势能的大小与 物
体弹性形变程度 的关系。
【解答】解：（1）气态的水蒸气遇到温度较低的钢尺变成固态的“霜”，是凝华现象；
（2）如图1（a）所示，将塑料尺接入电路，闭合开关，小灯泡不发光，说明塑料尺是绝缘体；
将钢尺接入电路，闭合开关，小灯泡发光，说明钢尺是导体；
（3）如图1（b）所示的实验中，控制钢尺伸出桌面的长度相同，改变钢尺振动的幅度，比较
第21页（共26页）两次钢尺发出声音的响度，因此实验探究的问题是声音的响度与声源振幅的关系；
（4）将报纸展开平铺与多次折叠相比增大了报纸与空气的接触面积，因此在相同条件下，
钢尺很难被砸落的原因是物体的面积越大空气阻力越大；
（5）钢尺变弯是钢尺的形状发生改变，说明力可以改变物体的形状；
如图2所示的实验中，控制钢尺伸出桌面的长度相同，改变钢尺的形变程度，观察橡皮弹
出的远近关系，因此可以探究弹性势能的大小与物体弹性形变程度的关系。
故答案为：（1）凝华；（2）导体；（3）声音的响度与声源振幅的关系；（4）物体的面积越大空
气阻力越大；（5）物体的形状；物体弹性形变程度。
21．（5分）小明测量某电阻R的阻值，收集实验数据绘制成如图所示的图像。
（1）分析图像信息，可得：R＝ 1 0 。
（2）请用笔画线表示导线，在图2中完Ω成小明的实验电路连接。（导线不得交叉）
（3）小华也连接了图2中的实验电路。闭合开关后，发现电压表和电流表都有示数，但移
动滑动变阻器的滑片时，两表的示数均保持不变，经判断是连线有误，其错误可能是 滑
动变阻器同时选用下面两个接线柱接入电路 。（写出一种即可）
（4）小华依据欧姆定律得出一个与电阻有关的推论：一段导体的电阻和这段导体两端的电
压成正比，与通过它的电流成反比。请解释这一推论为什么是错误的： 电阻是导体本身
的一种性质，与导体的材料、长度、横截面积和温度有关，与通过它的电流和它两端的电
压无关，所以不能由 R ＝ 得出这样的错误推论 。
【解答】解：（1）由图像可知，通过R的电流与R两端的电压成正比，即R为定值电阻，由
图像可知，当I＝0.5A时，R两端的电压为5V，则R的阻值为：R＝ ＝ ＝10 ；
Ω
第22页（共26页）（2）根据测量电阻的原理R＝ 可知，应利用电流表测量通过R的电流，利用电压表测量
R两端的电压，利用滑动变阻器改变R两端的电压和电路中的电流，进行多次测量，即将
电压表与R并联，将电源、开关、电流表、定值电阻R和滑动变阻器串联，电流表选用0～
0.6A的量程，电压表选用0～15V的量程，电路连接如下图所示：
；
（3）移动滑动变阻器的滑片时，发现两表均有示数且不变，根据欧姆定律可知，滑动变阻
器接入电路的阻值不变，则接线错误的原因可能是滑动变阻器同时选用上面或下面两个
接线柱接入电路，使得滑动变阻器相当于一根导线或一个定值电阻接入电路；
（4）电阻是导体本身的一种性质，与导体的材料、长度、横截面积和温度有关，与通过它的
电流和它两端的电压无关，所以不能由R＝ 得出这样的错误推论。
故答案为：（1）10；（2）如上图所示；（3）滑动变阻器同时选用下面两个接线柱接入电路；
（4）电阻是导体本身的一种性质，与导体的材料、长度、横截面积和温度有关，与通过它的
电流和它两端的电压无关，所以不能由R＝ 得出这样的推论。
四、计算题：22题6分，23题4分，共10分。
22．（6分）为支援上海疫情防控、保障民生，蔬菜运输车（如图所示）从山东寿光出发，历经9
小时15分钟，行程777公里，于4月18日上午8点抵达上海徐汇区。该蔬菜运输车总质量
为31t，轮子与地面的总接触面积为6200cm2。（g取10N/kg）求：
（1）运输车全程的平均速度；
（2）运输车对水平路面的压强；
（3）在某段平直公路上，运输车匀速行驶9km用时6min，受到的阻力为2.6×103N，则运输
车牵引力做功的功率。
第23页（共26页）【解答】解：（1）蔬菜运输车的运行时间为t＝9小时15分钟＝9.25h，
运输车全程的平均速度为：
v＝ ＝ ＝84km/h；
（2）蔬菜运输车满载时车对水平路面的压力：
F＝G总 ＝m总g＝31×103kg×10N/kg＝3.1×105N；
满载时车对地面的压强；
p＝ ＝ ＝5×105Pa；
（3）蔬菜运输车做匀速直线运动，F牵 ＝F阻 ＝2.6×103N，
蔬菜运输车牵引力做的功为：
W＝F牵s＝2.6×103N×9×103m＝2.34×107J；
运输车牵引力做功的功率为：
P＝ ＝ ＝6.5×104W。
答：（1）运输车全程的平均速度为84km/h；
（2）运输车对水平路面的压强为5×105Pa；
（3）在某段平直公路上，运输车匀速行驶9km用时6min，受到的阻力为2.6×103N，则运输
车牵引力做功的功率为6.5×104W。
23．（4分）长征二号F遥十三运载火箭于2021年10月16日0时23分按预定时间精准点火
发射，搭载的神舟十三号载人飞船被成功送入太空。发射前，检验飞船舱体的气密性至关
重要。某兴趣小组用封闭容器代替飞船舱体置于真空室中，设计了如图所示的电路，模拟
检验飞船舱体的气密性。若密闭容器不漏气，则密闭容器与真空室中的气压不发生变化；
若密闭容器漏气，则密闭容器中的气压减小，真空室中的气压增大。密闭容器中的正常环
境气压为1.0×105Pa，电源电压U＝12V，定值电阻R ＝18 ；R 和R 是两个相同的压敏电
0 1 2
Ω
第24页（共26页）阻，其阻值随环境气压的变化如表中所示。
环境气 0 0.2 0.4 0.6 0.8 1.0
压/
（×105Pa ）
压敏电阻阻 36 22 12 6 3 2
值/
按要求Ω回答下列问题：
（1）当开关S接a时，若电压表的示数为10.8V，请通过计算判断密闭容器是否漏气；
（2）若密闭容器漏气，开关S接b时，电流表的示数为0.3A，求此时真空室中的环境气压。
【解答】解：（1）由电路图可知，当开关S接a时，定值电阻R 与压敏电阻R 串联，电流表
0 2
测量电路中的电流，电压表测量定值电阻R 两端的电压。
0
此时电路中的电流为：I＝I ＝ ＝ ＝0.6A，
0
电路中的总电阻为：R＝ ＝ ＝20 ，
Ω
则压敏电阻R 此时的阻值为：R ＝R﹣R ＝20 ﹣18 ＝2 ，
2 2 0
由表中数据可知，此时密闭容器中的环境气压为Ω 1.0×Ω105PΩa，等于密闭容器中的正常环境
气压，故密闭容器不漏气；
（2）由电路图可知，当开关S接b时，定值电阻R 与压敏电阻R 串联，电流表测量电路中
0 1
的电流，电压表测量定值电阻R 两端的电压。
0
此时电路中的总电阻为：R′＝ ＝ ＝40 ，
Ω
则压敏电阻R 此时的阻值为：R ＝R′﹣R ＝40 ﹣18 ＝22 ，
1 1 0
由表中数据可知，此时真空室中的环境气压为0.2Ω×105PΩa。
Ω
第25页（共26页）答：（1）密闭容器不漏气；（2）真空室中的环境气压为0.2×105Pa。
第26页（共26页）
