2022年湖南省常德市中考物理试卷
一、选择题（本题共54分，每小题给出的选项中，只有一项是符合题目要求的，考生必须在答
题卡中指定位置填涂答案的序号，填涂在其它地方均为无效答案，不给分。每小题选对的得3
分，错选或未选的得0分。）
1．（3分）下列估测中正确的是（ ）
A．水芯笔的长度约30cm
B．做完整套眼保健操用时约50s
C．某中学生百米赛跑的速度约25m/s
D．淋浴用热水的温度约42℃
2．（3分）下列生活中的事例不能说明分子不停地做无规则运动的是（ ）
A．端午节蒸粽子时，满屋子都弥漫着粽香
B．将一勺糖放入一杯清水中，一段时间后整杯水都变甜了
C．打扫教室地面时，在阳光下看到灰尘在空中飞舞
D．腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了

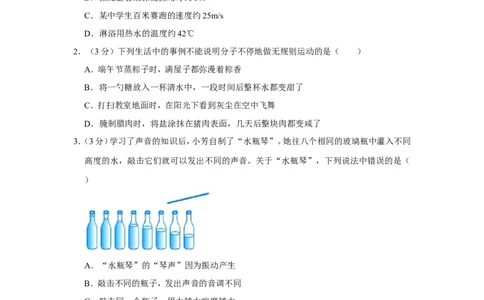

3．（3分）学习了声音的知识后，小芳自制了“水瓶琴”。她往八个相同的玻璃瓶中灌入不同
高度的水，敲击它们就可以发出不同的声音。关于“水瓶琴”，下列说法中错误的是（
）
A．“水瓶琴”的“琴声”因为振动产生
B．敲击不同的瓶子，发出声音的音调不同
C．敲击同一个瓶子，用力越大响度越大
D．“琴声”通过水传播到小芳的耳朵
4．（3分）关于信息、材料和能源，下列说法中不正确的是（ ）
A．5G通信是靠电磁波传递信号
B．超导体是一种电阻很大的材料
C．光伏发电将太阳能转化为电能
D．核电站利用核裂变释放的能量发电
第1页（共30页）5．（3分）如图是记者在抗击“新冠”疫情一线，用照相机拍摄的医护人员照镜子整理护目镜
的照片。下列说法中正确的是（ ）
A．镜子中的像是光的折射形成的
B．照相机所成的是正立等大的像
C．当医护人员远离平面镜时像变小
D．镜子中的像是正立的虚像

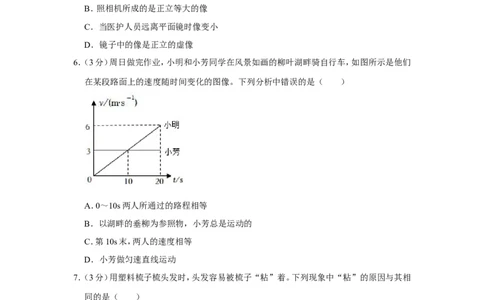

6．（3分）周日做完作业，小明和小芳同学在风景如画的柳叶湖畔骑自行车，如图所示是他们
在某段路面上的速度随时间变化的图像。下列分析中错误的是（ ）
A．0～10s两人所通过的路程相等
B．以湖畔的垂柳为参照物，小芳总是运动的
C．第10s末，两人的速度相等
D．小芳做匀速直线运动
7．（3分）用塑料梳子梳头发时，头发容易被梳子“粘”着。下列现象中“粘”的原因与其相
同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．黑板刷可以“粘”在磁性黑板上
C．在干燥的天气里，化纤布料的衣服容易“粘”在身上
D．用硬纸片盖住装满水的玻璃杯倒置后，纸片“粘”在杯口上
8．（3分）常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶
的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方
便且省电。选项图中符合要求的电路是（ ）
第2页（共30页）A． B．
C． D．
9．（3分）如图所示是一种水位自动报警器的原理图，当水位达到金属块A时（日常生活用水
是导电的），电路中（ ）
A．绿灯亮 B．红灯亮
C．红灯、绿灯都亮 D．红灯、绿灯都不亮
10．（3分）将某物质加热，其温度随时间变化的关系如图所示。关于该物质，下列说法中正确
的是（ ）
A．质量相同的该物质d点的内能跟c点一样大
B．50℃时该物质可能处于液态
C．该物质是晶体，熔点为80℃
D．用该物质制成的液体温度计能测量沸水的温度
第3页（共30页）11．（3分）近年来，中国科技成就让世人瞩目，探月“嫦娥”、入海“蛟龙”、中国高铁、“天
舟一号”、国产大飞机C919……一大批对国民经济和社会发展有重大影响的标志性成果
不断涌现。下列说法中正确的是（ ）
A．高铁因为速度快所以惯性大
B．国产大飞机能够起飞，是因为受到空气的浮力
C．绕月飞行的“嫦娥”，运动状态不断发生变化
D．“天舟一号”发射上升的过程中，受平衡力的作用
12．（3分）下面是对生活中一些事例的判断，其中正确的是（ ）
A．冰熔化时温度不变，内能也不变
B．钻木取火利用热传递改变内能
C．用热水袋取暖利用了水的比热容小的特性
D．高压锅应用了气压增大水的沸点升高的原理

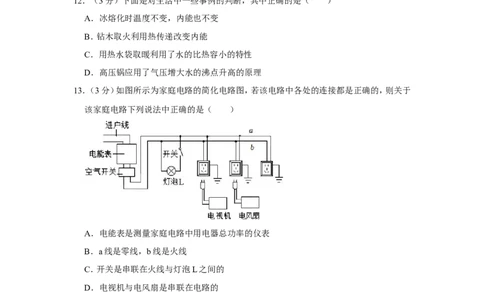

13．（3分）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于
该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
14．（3分）北京冬奥会引入的AI评分系统，能逐帧抓取运动员从起跳到落地之间的空中姿态，
将运动员的精彩表现在最短时间内真切地呈现给观众，为裁判评分提供可视依据。如图所
示，某次比赛系统呈现运动员上升（ab）及下落（bc）瞬间，下列说法中正确的是（ ）
第4页（共30页）A．运动员在ab段重力势能增大，动能减小
B．运动员在ab段重力势能减小，动能增大
C．运动员在bc段重力势能减小，动能减小
D．运动员在bc段重力势能增大，动能增大
15．（3分）如图所示，用两滑轮采用不同的绕绳方法，将同一重物匀速提升相同的高度（不计
绳重和摩擦），下列说法中正确的是（ ）
A．F ＞F ，F 移动距离多 B．F ＜F ，F 移动距离多
1 2 1 1 2 2
C．F 所做的额外功多 D．两装置的机械效率相同
1
16．（3分）用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。以
第5页（共30页）下说法中不正确的是（ ）
A．观察温度计的示数比较电流产生的热量
B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系
C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系
D．甲、乙两瓶中可以装质量相同的不同液体
17．（3分）甲、乙两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上。将同种
材料制作的实心物体A、B分别放入两容器中，静止时液面等高，如图所示，则（ ）
A．A的重力小于B的重力
B．A受的浮力大于B受到的浮力
C．甲杯中液体的密度小于乙杯中液体的密度
D．甲杯和乙杯的底部受到的压强相等
18．（3分）图甲是热敏电阻R 和定值电阻R的U﹣I关系图像，R 的阻值随温度的升高而变
T T
小。将R 和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的
T
电压U ：U ＝m，丙图中I ：I ＝n，则下关系式中正确的是（ ）
RT R RT R
第6页（共30页）A．m＝ B．m＞ C．m＜ D．m＝n
二、填空与作图题（本题20分，19～22题每空2分。把答案填写在答题卡中指定的地方，不要
求写出解答过程；23题4分，其中第（2）小题要求保留必要的作图痕迹。）
19．（4分）某台四冲程汽油机的转速为1200r/min，在1s内汽油机对外做了 次功。如
果汽油机在某段时间内消耗了400g汽油，则汽油完全燃烧可放出热量为 J。（q汽
＝4.6×107J/kg）
20．（4分）如图所示，物体重20N，它与竖直墙面的接触面积是0.2dm2，现用30N的水平力把
物体按在墙上，墙面受到的压强是 Pa，物体受到的摩擦力是 N。
21．（4分）如图所示是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，在使用过程
中可以 （填“省力”或“省距离”）。不停地摇动手柄，水在 作用下从
管口连续不断地流出。
22．（4分）在创建全国交通模范城市过程中，便携式酒精测试仪是交警查酒（醉）驾的利器。
图甲是其原理图，电源电压恒定为3V，R 是酒精气体传感器，其阻值随酒精气体浓度变
p
化的规律如图乙所示，R 是报警器，其阻值恒定为50 。当气体中酒精浓度为0时，电路中
0
的电流是 A；在对某司机的检测中，电压表的Ω示数为1.5V，请根据计算和法律规
定，判定该司机是 （选填“非酒驾”、“酒驾”、“醉驾”）。
第7页（共30页）我国法律规定，当每100mL气体中酒精浓度M：
非酒驾： M＜20mg
酒驾： 20mg≤M＜80mg
醉驾： M≥80mg
23．（2分）图中的物块长度为 cm。
24．（2分）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射
光线和凸透镜的折射光线
三、实验与探究题（本题共15分，其中24题4分，25题5分，26题6分。）
25．（4分）小明想知道家里洗衣液的密度，于是与小华一起用天平和量筒做了如下实验：
第8页（共30页）（1）将天平放在水平台上，将 归零，发现指针指在分度盘的右侧，应将平衡螺母
向 调，直到天平平衡。
（2）调节天平平衡后，他们进行了以下实验：
①用天平测出烧杯的质量为37g。
②往烧杯中倒入适量的洗衣液，测出烧杯和洗衣液的总质量如图甲所示。
③将烧杯中的洗衣液倒入量筒中，洗衣液的体积如图乙所示。
（3）要精确的测量洗衣液的密度，步骤（2）的实验顺序排列合理是 （只写
①②③的序号）。
（4）实验测得洗衣液的密度是 kg/m3。
26．（5分）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V
的电源，“3.8V 0.4A”的小灯泡、标有“20 1.5A”的滑动变阻器、导线若干。
（1）甲组同学接好最后一根导线，灯泡立即发Ω出耀眼的光并很快熄灭，则他一定是将导线
接在了如图中滑动变阻器的 （选填“A”或“B”）接线柱上了，此外他们还存在
一个不当的实验操作： 。
（2）为了保证实验安全，滑动变阻器的调节范围为 ～20 。
（3）下表是乙组同学将如图连接完整后并按正确的操作测得的Ω数据。Ω当他们做完第1次实
验后做第2次，应将滑动变阻器的滑片向 （选填“A”或“B”）端移动；
实验次数 1 2 3
电压/V 2.0 3.0 3.8
电流/A 0.33 0.34 0.40
（4）在乙组中小洋是负责数据分析的，他认为用表格中的数据求出小灯泡电阻的平均值为
8.1 ，即为小灯泡电阻的测量值。请你对此做出简要的评估： 。
Ω
第9页（共30页）27．（6分）小明所在的实验小组想探究物体从斜面上滑下的速度大小与哪些因素有关。通过
观察，他们猜想：物体到达斜面底端时速度v的大小可能与物体的质量m、斜面的倾角 、
斜面的材料这三个因素有关。于是他们选择以下器材进行探究：一个右端固定有遮光片θ的
长方体木块质量为200g、一个100g的砝码（可粘在木块上表面）、两个长度相同材料不同
的斜面A和B（斜面底端安有光电门）。实验装置如图所示，他们的实验操作是让木块沿
斜面直线下滑，利用光电门速度传感器测得木块到达斜面底端时的速度v。
（1）为了保证从实验数据得出结论的可靠性，下列说法正确的是 。
A.斜面越长越好
B.斜面越宽越好
C.木块每次都由静止开始下滑
D.木块每次都从斜面上相同的位置下滑
（2）在本实验中，光电门速度传感器的工作原理是当木块上的遮光片通过光电门时光被挡
住，计时器开始计时，当遮光片离开光电门时计时器停止计时，这样就可以根据遮光片的
宽度与运动时间计算出此时木块的速度。已知遮光片的宽度为1.2cm，如果计时器某次显
示的时间为0.005s，则此次测得的木块速度为 m/s。
（3）小明他们改变相关条件，多次实验，得到了下列数据：
实验序号 斜面 m/g v/（cm/s）
1 2θ0° A 200 245
2 20° A 300 245
3 20° B 200 153
4 20° B 300 153
5 30° A 200 358
6 40° A 200 438
①分析比较表中数据可得：v与前面猜想的三个因素中的 无关。
第10页（共30页）②分析比较实验序号1和3，2和4可得出v与 有关。
③分析比较实验序号1、5、6，可得出木块到达斜面底端时的速度与斜面倾角的关系是：
当斜面材料相同时， 。
四、论述与计算题（本题共11分，其中27题4分，28题7分。）
28．（4分）如图所示，将椭圆形厚玻璃瓶装满水，把细玻璃管通过带孔的橡皮塞插入瓶中。沿
着不同的方向用力捏厚玻璃瓶。请你说明细玻璃管中的水面可能发生的变化，用力学知识
解释这种变化的原因并说明所使用的物理方法。（字数不超过120字）
29．（7分）如图所示，电路中使用的是可调电压电源，电阻R ＝3 ，R ＝6 ，小灯泡L 标有
1 2 1
“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。 Ω Ω
（1）开关S 、S 、S 闭合，调节电源电压为6V时，求电流表A的示数；
1 2 3
（2）开关S 、S 闭合，S 断开，调节电源电压为10V时，求小灯泡L的实际发光功率；
1 2 3
（3）开关S 闭合，S 、S 断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。
1 2 3
第11页（共30页）2022年湖南省常德市中考物理试卷
参考答案与试题解析
一、选择题（本题共54分，每小题给出的选项中，只有一项是符合题目要求的，考生必须在答
题卡中指定位置填涂答案的序号，填涂在其它地方均为无效答案，不给分。每小题选对的得3
分，错选或未选的得0分。）
1．（3分）下列估测中正确的是（ ）
A．水芯笔的长度约30cm
B．做完整套眼保健操用时约50s
C．某中学生百米赛跑的速度约25m/s
D．淋浴用热水的温度约42℃
【解答】解：A、水芯笔的长度约15cm，故A错误；
B、做完整套眼保健操用时约5min，故B错误；
C、某中学生百米赛跑的所用时间大概为12s，故速度大约为8m/s，故C错误；
D、我们人体的温度大约37摄氏度，所以洗澡时水温在40摄氏度左右时很好，故D正确。
故选：D。
2．（3分）下列生活中的事例不能说明分子不停地做无规则运动的是（ ）
A．端午节蒸粽子时，满屋子都弥漫着粽香
B．将一勺糖放入一杯清水中，一段时间后整杯水都变甜了
C．打扫教室地面时，在阳光下看到灰尘在空中飞舞
D．腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了
【解答】A、端午节蒸粽子时，满屋子都弥漫着粽香，是分子运动，故A正确；
B、将一勺糖放入一杯清水中，一段时间后整杯水都变甜了，是分子运动的结果。故B正确；
C、打扫教室地面时，在阳光下看到灰尘在空中飞舞，是微小固体颗粒的运动。故C错误；
D、腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了，是分子运动，故D正确。
故选：C。
3．（3分）学习了声音的知识后，小芳自制了“水瓶琴”。她往八个相同的玻璃瓶中灌入不同
高度的水，敲击它们就可以发出不同的声音。关于“水瓶琴”，下列说法中错误的是（
）
第12页（共30页）A．“水瓶琴”的“琴声”因为振动产生
B．敲击不同的瓶子，发出声音的音调不同
C．敲击同一个瓶子，用力越大响度越大
D．“琴声”通过水传播到小芳的耳朵
【解答】解：A、声音是由振动产生的，所以“水瓶琴”的“琴声”因为振动产生，故A正
确；
B、敲击不同的瓶子，由于瓶中水的质量不同，所以发出声音的音调不同，故B正确；
C、响度和振幅有关，用力越大，振幅越大，响度越大，故C正确；
D、“琴声”通过空气传播到小芳的耳朵，故D错误；
故选：D。
4．（3分）关于信息、材料和能源，下列说法中不正确的是（ ）
A．5G通信是靠电磁波传递信号
B．超导体是一种电阻很大的材料
C．光伏发电将太阳能转化为电能
D．核电站利用核裂变释放的能量发电
【解答】解：A、电磁波能在真空中传播，应用于通信设备，故A正确；
B、超导体材料是一种电阻为0的材料，故B错误；
C、光伏发电将太阳能转化为电能，故C正确；
D、核电站利用核裂变释放的能量发电，故D正确；
故选：B。
5．（3分）如图是记者在抗击“新冠”疫情一线，用照相机拍摄的医护人员照镜子整理护目镜
的照片。下列说法中正确的是（ ）
A．镜子中的像是光的折射形成的
第13页（共30页）B．照相机所成的是正立等大的像
C．当医护人员远离平面镜时像变小
D．镜子中的像是正立的虚像
【解答】解：ACD、镜子中的像是光的反射形成的，根据平面镜成像特点：成正立等大的虚
像。故A、C错误，D正确；
B、照相机所成的像是倒立缩小的实像，故B错误；
故选：D。
6．（3分）周日做完作业，小明和小芳同学在风景如画的柳叶湖畔骑自行车，如图所示是他们
在某段路面上的速度随时间变化的图像。下列分析中错误的是（ ）
A．0～10s两人所通过的路程相等
B．以湖畔的垂柳为参照物，小芳总是运动的
C．第10s末，两人的速度相等
D．小芳做匀速直线运动
【解答】解：ACD、由v﹣t图像可知，小芳的运动图像是一条平行于时间轴的直线，说明小
芳做匀速直线运动，速度为3m/s，小明的运动图像是一条过原点的斜线，说明小明做匀加
速直线运动，第10s末，两人的速度相等，均为3m/s，根据v＝ 可知，0～10s小芳通过的
路程大于小明通过的路程，故A错误、CD正确；
B、由v﹣t图像可知，小芳做匀速直线运动，以湖畔的垂柳为参照物，小芳与垂柳之间的位
置始终在变化，所以以湖畔的垂柳为参照物，小芳总是运动的，故B正确。
故选：A。
7．（3分）用塑料梳子梳头发时，头发容易被梳子“粘”着。下列现象中“粘”的原因与其相
同的是（ ）
A．两个铅柱底面削平挤压后能“粘”在一起
B．黑板刷可以“粘”在磁性黑板上
第14页（共30页）C．在干燥的天气里，化纤布料的衣服容易“粘”在身上
D．用硬纸片盖住装满水的玻璃杯倒置后，纸片“粘”在杯口上
【解答】解：用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。
A、两个铅柱底面削平挤压后能粘在一起，这是分子引力作用的结果，故A不符合题意；
B、黑板擦“粘”在磁性黑板上，是由于磁体的吸引力，由于静摩擦力与重力平衡，故B不
符合题意；
C、在干燥的天气里，化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的
衣服与人体摩擦），故C符合题意；
D、用硬纸片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，故D
不符合题意；
故选：C。
8．（3分）常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶
的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方
便且省电。选项图中符合要求的电路是（ ）
A． B．
C． D．
【解答】LED灯和换气扇互相独立工作，所以并联接入电源，开关设计每条支路上，方便了
用电器的开关和省电。故BCD错误，A正确。
故选：A。
9．（3分）如图所示是一种水位自动报警器的原理图，当水位达到金属块A时（日常生活用水
是导电的），电路中（ ）
第15页（共30页）A．绿灯亮 B．红灯亮
C．红灯、绿灯都亮 D．红灯、绿灯都不亮
【解答】解：图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电
性，那么电磁铁所在电路被接通，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红
灯亮，而绿灯不亮。
故选：B。
10．（3分）将某物质加热，其温度随时间变化的关系如图所示。关于该物质，下列说法中正确
的是（ ）
A．质量相同的该物质d点的内能跟c点一样大
B．50℃时该物质可能处于液态
C．该物质是晶体，熔点为80℃
D．用该物质制成的液体温度计能测量沸水的温度
【解答】解：
A、物质的质量不变，在加热的过程中，吸收热量，内能变大，所以d点的内能跟c点不同，
故A错误；
BC、由图象知，该物质在ab段时，吸收热量，温度保持50℃不变，b点后物质的温度升高，
所以ab段为熔化过程，该物质为晶体，且熔点为50℃；50℃时该物质可能处于液态，可能
处于固态，也可能处于固液共存态，故B正确，C错误；
第16页（共30页）D、该物质在cd段吸收热量，温度不变，为沸腾过程，沸点为80℃，要低于标准气压下水的
沸点，所以用该物质制成的液体温度计不能测量沸水的温度，故D错误。
故选：B。
11．（3分）近年来，中国科技成就让世人瞩目，探月“嫦娥”、入海“蛟龙”、中国高铁、“天
舟一号”、国产大飞机C919……一大批对国民经济和社会发展有重大影响的标志性成果
不断涌现。下列说法中正确的是（ ）
A．高铁因为速度快所以惯性大
B．国产大飞机能够起飞，是因为受到空气的浮力
C．绕月飞行的“嫦娥”，运动状态不断发生变化
D．“天舟一号”发射上升的过程中，受平衡力的作用
【解答】解：
A、惯性是物体本身固有的属性，与物体的质量有关，与速度无关，故A错误；
B、飞机的机翼通常都做成上面凸起，下面平直的形状。这样，当飞机起飞时，流过机翼上
方的空气流速大，压强小，流过机翼下方的空气流速小，压强大。机翼上下方所受到的压
力差便形成向上的升力，故B错误；
C、绕月飞行的“嫦娥”运动方向在不断的变化，说明其运动状态不断发生变化，故C正
确；
D、“天舟一号”发射上升的过程中，速度不断变大，故受非平衡力的作用，故D错误。
故选：C。
12．（3分）下面是对生活中一些事例的判断，其中正确的是（ ）
A．冰熔化时温度不变，内能也不变
B．钻木取火利用热传递改变内能
C．用热水袋取暖利用了水的比热容小的特性
D．高压锅应用了气压增大水的沸点升高的原理
【解答】解：A、冰是晶体，晶体熔化时，吸收热量，温度不变，内能增大，故A错误；
B、“钻木取火”是通过克服摩擦做功的方式改变内能的，故B错误；
C、用热水袋取暖利用了水的比热容大的特性，故C正确；
D、高压锅能很快地煮熟食物是因为锅内气压增大水的沸点升高，故D正确。
故选：D。
13．（3分）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于
该家庭电路下列说法中正确的是（ ）
第17页（共30页）A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
【解答】解：
A、电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；
B、为了用电的安全，灯泡的开关要控制火线，所以a为火线，b为零线，故B错误；
C、家庭电路中控制灯泡的开关应该接在火线和灯泡之间，这样断开开关时，灯泡处才不
会带电，故C正确；
D、电视机与电风扇接入电路时，互不影响，是并联关系，故D错误。
故选：C。
14．（3分）北京冬奥会引入的AI评分系统，能逐帧抓取运动员从起跳到落地之间的空中姿态，
将运动员的精彩表现在最短时间内真切地呈现给观众，为裁判评分提供可视依据。如图所
示，某次比赛系统呈现运动员上升（ab）及下落（bc）瞬间，下列说法中正确的是（ ）
A．运动员在ab段重力势能增大，动能减小
B．运动员在ab段重力势能减小，动能增大
C．运动员在bc段重力势能减小，动能减小
D．运动员在bc段重力势能增大，动能增大
【解答】解：AB、运动员在ab段，质量不变，高度增大，速度减小，故重力势能增大，动能减
第18页（共30页）小，故A正确，B错误；
CD、运动员在bc段，质量不变，高度减小，速度增大，故重力势能减小，动能增大，故CD
错误。
故选：A。
15．（3分）如图所示，用两滑轮采用不同的绕绳方法，将同一重物匀速提升相同的高度（不计
绳重和摩擦），下列说法中正确的是（ ）
A．F ＞F ，F 移动距离多 B．F ＜F ，F 移动距离多
1 2 1 1 2 2
C．F 所做的额外功多 D．两装置的机械效率相同
1
【解答】解：由图可知，承担物重的绳子股数分别为：n ＝2，n ＝3；
1 2
绳子自由端移动的距离分别为：s ＝n h＝2h，s ＝n h＝3h，所以F 移动距离多；
1 1 2 2 2
不计绳重及摩擦，由F＝ （G物+G轮 ）可知绳子自由端受到的拉力分别为：
F
1
＝ （G物+G轮 ），F
2
＝ （G物+G轮 ），
由此可知，F ＞F ；
1 2
动滑轮重相同，提升的物体重和高度相同，W额 ＝G轮h，W有用 ＝G物h；
利用滑轮组做的有用功相同、额外功相同，总功也相同，
由 ＝ ×100%可知，两装置的机械效率相同；
η
故ABC错误，D正确。
故选：D。
16．（3分）用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。以
第19页（共30页）下说法中不正确的是（ ）
A．观察温度计的示数比较电流产生的热量
B．该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系
C．该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系
D．甲、乙两瓶中可以装质量相同的不同液体
【解答】解：
A、通电后电流通过电阻丝做功，产生热量被液体吸收，使液体的温度升高，通过观察温度
计的示数变化来判断电流产生的热量的多少，故A正确；
B、由图示实验可知，两阻值不同的电阻丝串联，通过电阻丝的电流与通电时间相等而电
阻阻值不同，此装置可以探究电流产生的热量与电阻的关系，故B正确；
C、由图可知，通过调节滑动变阻器滑片，可以改变通过电阻丝的电流。所以能研究导体产
生的热量与电流的关系，故C正确；
D、如果甲、乙两瓶中装质量相同的不同液体，则升高的温度不能代表产生电热的多少，故
D错误。
故选D。
17．（3分）甲、乙两相同的容器中装有体积相等的两种液体，静止放置在水平桌面上。将同种
材料制作的实心物体A、B分别放入两容器中，静止时液面等高，如图所示，则（ ）
A．A的重力小于B的重力
B．A受的浮力大于B受到的浮力
C．甲杯中液体的密度小于乙杯中液体的密度
D．甲杯和乙杯的底部受到的压强相等
第20页（共30页）【解答】解：A、甲、乙两相同的容器中装有体积相等的两种液体，
将实心物体A、B分别放入两容器中，静止时液面等高，
则甲液体与A排开液体的体积之和等于乙液体与B排开液体的体积之和，
由图可知，A漂浮，体积大于排开液体的体积，B悬浮，体积等于排开液体的体积，
所以A的体积大于B的体积，
实心物体A、B由同种材料制作，则密度相等，
根据 ＝ 可知，A的质量大于B的质量，
ρ
根据G＝mg可知，A的重力大于B的重力。故A错误；
B、由图可知，A漂浮，受到的浮力等于其重力，B悬浮，受到的浮力等于其重力，
因为A的重力大于B的重力，所以A受的浮力大于B受到的浮力，故B正确；
CD、由图可知，A漂浮，A的密度小于甲液体的密度，B悬浮，B的密度等于乙液体的密度，
实心物体A、B由同种材料制作，则密度相等，
所以，甲杯中液体的密度大于乙杯中液体的密度；
甲杯中液体的密度大于乙杯中液体的密度，静止时液面等高，
根据p＝ 液gh可知，甲容器底部所受液体压强大于乙容器底部所受液体压强。故C、D错
误。 ρ
故选：B。
18．（3分）图甲是热敏电阻R 和定值电阻R的U﹣I关系图像，R 的阻值随温度的升高而变
T T
小。将R 和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的
T
电压U ：U ＝m，丙图中I ：I ＝n，则下关系式中正确的是（ ）
RT R RT R
A．m＝ B．m＞ C．m＜ D．m＝n
【解答】解：由图乙可知，热敏电阻与电阻R串联，因串联电路中各处的电流相等，
第21页（共30页）由I＝ 可得热敏电阻与电阻R两端的电压之比 ＝ ＝ ＝m 则R ＝mR，
T
由图丙可知，热敏电阻与电阻R并联，因并联电路中各支路两端的电压相等，
所以通过热敏电阻与电阻R的电流之比为， ＝ ＝n 则R ′＝ ，
T
R 的阻值随温度升高而减小，因热敏电阻受温度的影响，温度越高电阻越大，所以R ＞
T T
R ′，则mR＞ ，即m＞ 。
T
故选：B。
二、填空与作图题（本题20分，19～22题每空2分。把答案填写在答题卡中指定的地方，不要
求写出解答过程；23题4分，其中第（2）小题要求保留必要的作图痕迹。）
19．（4分）某台四冲程汽油机的转速为1200r/min，在1s内汽油机对外做了 1 0 次功。如
果汽油机在某段时间内消耗了 400g汽油，则汽油完全燃烧可放出热量为 1.84×1 0 7
J。（q汽 ＝4.6×107J/kg）
【解答】解：汽油机飞轮1min转1200转，那么飞轮1s内的转数为20转；汽油机飞轮转2
转就是一个工作循环，所以1s内的工作循环数：n＝10次；汽油机一个工作循环有4个冲
程，但只有1次对外做功，所以1s内对外做功数：n＝10次；
汽油完全燃烧放出的热量：Q放 ＝mq汽 ＝0.4kg×4.6×107J/kg＝1.84×107J。
故答案为：10；1.84×107。
20．（4分）如图所示，物体重20N，它与竖直墙面的接触面积是0.2dm2，现用30N的水平力把
物体按在墙上，墙面受到的压强是 1.5×1 0 4 Pa，物体受到的摩擦力是 2 0 N。
【解答】解：
图中物体可以将右边受到的力大小不变地传给墙面，墙壁受到的压力F压 ＝F＝30N，
受力面积S＝0.2dm2＝2×10﹣3m2，墙壁受到的压强：p＝ ＝ ＝1.5×104Pa；
物体在墙壁上保持静止，物体处于平衡状态，物体受平衡力作用，则物体在竖直方向上受
第22页（共30页）重力和静摩擦力的作用，二力平衡，大小相等，故此时物体受到的摩擦力大小为20N。
故答案为：1.5×104；20。
21．（4分）如图所示是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，在使用过程
中可以 省力 （填“省力”或“省距离”）。不停地摇动手柄，水在 大气压 作用
下从管口连续不断地流出。
【解答】解：手柄AOB在使用的过程中，动力臂大于阻力臂，为省力杠杆，省力费距离；
抽水机抽水，通过活塞上移使活塞下方的桶内气压减小，水在外界大气压的作用下，被压
上来。
故答案为：省力；大气压。
22．（4分）在创建全国交通模范城市过程中，便携式酒精测试仪是交警查酒（醉）驾的利器。
图甲是其原理图，电源电压恒定为3V，R 是酒精气体传感器，其阻值随酒精气体浓度变
p
化的规律如图乙所示，R 是报警器，其阻值恒定为50 。当气体中酒精浓度为0时，电路中
0
的电流是 0.01 2 A；在对某司机的检测中，电压表Ω的示数为1.5V，请根据计算和法律
规定，判定该司机是 酒驾 （选填“非酒驾”、“酒驾”、“醉驾”）。
我国法律规定，当每100mL气体中酒精浓度M：
非酒驾： M＜20mg
酒驾： 20mg≤M＜80mg
醉驾： M≥80mg
【解答】解：由电路图可知，闭合开关后，酒精气体传感器电阻和定值电阻R 串联，电压表
0
第23页（共30页）测R 两端的电压。
0
（1）由图象可知，当气体中酒精浓度为0时，酒精气体传感器的阻值R ＝200 ，因串联电
p
路中总电阻等于各分电阻之和，所以，电路中的电流： Ω
I＝ ＝ ＝ ＝0.012A；
（2）当电压表的示数为1.5V时，因串联电路中各处的电流相等，所以，电路中的电流：
I'＝ ＝ ＝0.03A，
因串联电路中总电压等于各分电压之和，所以，酒精气体传感器两端的电压
U ＝U﹣U ＝3V﹣1.5V＝1.5V
p 0
酒精气体传感器的阻值
R '＝ ＝ ＝50 ，
p
Ω
由图像可知，当酒精气体传感器的阻值为 50 时，100mL的气体酒精浓度在20mg与
80mg之间，所以该司机属于酒驾。 Ω
故答案为：0.012A；酒驾。
23．（2分）图中的物块长度为 2.9 0 cm。
【解答】解：末端刻度值为4.90cm，物体长度为4.90cm﹣2.00cm＝2.90cm。
故答案为：2.90。
24．（2分）图中的光线经过平面镜反射后水平射向竖直放置的凸透镜，请画出平面镜的入射
光线和凸透镜的折射光线
【解答】解：过入射点作出法线，已知反射光线与平面镜的夹角为30°，可知反射角等于入
射角等于90°﹣30°＝60°，据此在法线上侧画出入射光线；
又知反射光线平行于凸透镜的主光轴，可知折射光线过凸透镜的焦点，如图所示
第24页（共30页）三、实验与探究题（本题共15分，其中24题4分，25题5分，26题6分。）
25．（4分）小明想知道家里洗衣液的密度，于是与小华一起用天平和量筒做了如下实验：
（1）将天平放在水平台上，将 游码 归零，发现指针指在分度盘的右侧，应将平衡螺母
向 左 调，直到天平平衡。
（2）调节天平平衡后，他们进行了以下实验：
①用天平测出烧杯的质量为37g。
②往烧杯中倒入适量的洗衣液，测出烧杯和洗衣液的总质量如图甲所示。
③将烧杯中的洗衣液倒入量筒中，洗衣液的体积如图乙所示。
（3）要精确的测量洗衣液的密度，步骤（2）的实验顺序排列合理是 ②③① （只写
①②③的序号）。
（4）实验测得洗衣液的密度是 1.1×1 0 3 kg/m3。
【解答】解：
（1）在调节托盘天平时，首先将其放在水平桌面上，游码放在标尺的左端零刻度线处，此
时，若发现指针指在分度盘的中央零刻度线的右边，应将平衡螺母向 左调节，直到天平平
衡；
第25页（共30页）（3）若先测烧杯与洗衣液的总质量，再将洗衣液倒入量筒测体积，最后测烧杯的质量，这
样既不影响洗衣液体积的测量，同时烧杯中残留洗衣液也不会影响质量的测量结果，洗衣
液的密度比较精确，因此合理的实验顺序应为②③①。
（4）量筒的分度值为2mL，量筒中洗衣液的体积为V＝50mL＝50cm3；
在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为
0.2g；
烧杯和洗衣液的总质量是m ＝20g+50g+20g+2g＝92g；
1
空烧杯的质量为m ＝37g，
2
烧杯中洗衣液的质量为：m＝m ﹣m ＝92g﹣37g＝55g，
1 2
洗衣液的密度为： ＝ ＝ ＝1.1g/cm3＝1.1×103kg/m3；
ρ
故答案为：（1）游码；左；（3）②③①；（4）1.1×103。
26．（5分）在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V
的电源，“3.8V 0.4A”的小灯泡、标有“20 1.5A”的滑动变阻器、导线若干。
（1）甲组同学接好最后一根导线，灯泡立即发Ω出耀眼的光并很快熄灭，则他一定是将导线
接在了如图中滑动变阻器的 A （选填“A”或“B”）接线柱上了，此外他们还存在
一个不当的实验操作： 实验前没有断开开关 。
（2）为了保证实验安全，滑动变阻器的调节范围为 5. 5 ～20 。
（3）下表是乙组同学将如图连接完整后并按正确的操作测得的Ω数据。Ω当他们做完第1次实
验后做第2次，应将滑动变阻器的滑片向 B （选填“A”或“B”）端移动；
实验次数 1 2 3
电压/V 2.0 3.0 3.8
电流/A 0.33 0.34 0.40
（4）在乙组中小洋是负责数据分析的，他认为用表格中的数据求出小灯泡电阻的平均值为
8.1 ，即为小灯泡电阻的测量值。请你对此做出简要的评估： 不正确，小灯泡的阻值和
温度Ω有关，不是定值 。
第26页（共30页）【解答】解：（1）甲组同学接好最后一根导线，灯泡立即发出耀眼的光并很快熄灭，说明电
流超过了小灯泡额定电流，滑动变阻器接入阻值很小，当滑动变阻器接在A处时，电阻为
0，符合要求，此外电路中有电流，说明开关闭合，实验前要求开关断开；
（2）当电流为0.4A时，滑动变阻器接入阻值为最小。此时小灯泡两端电压为3.8V，滑动变
阻器两端电压U ＝U﹣U ＝6V﹣3.8V＝2.2V，R ＝ ＝ ＝5.5 ；
P L p
Ω
（3）当他们做完第1次实验后做第2次，电压表示数变大，即小灯泡两端电压变大，则滑动
变阻器两端电压变小，由于滑动变阻器下接线柱接B端，所以滑动变阻器的滑片向B端
移动，电阻变小，电压变小；
（4）小灯泡的电阻和温度有关，温度越高，电阻越大，是变值电阻。所以用表格中的数据求
出小灯泡电阻的平均值为8.1 是不恰当的。
故答案为：（1）A；实验前没有Ω断开开关；（2）5.5；（3）B；（4）不正确，小灯泡的阻值和温度
有关，不是定值。
27．（6分）小明所在的实验小组想探究物体从斜面上滑下的速度大小与哪些因素有关。通过
观察，他们猜想：物体到达斜面底端时速度v的大小可能与物体的质量m、斜面的倾角 、
斜面的材料这三个因素有关。于是他们选择以下器材进行探究：一个右端固定有遮光片θ的
长方体木块质量为200g、一个100g的砝码（可粘在木块上表面）、两个长度相同材料不同
的斜面A和B（斜面底端安有光电门）。实验装置如图所示，他们的实验操作是让木块沿
斜面直线下滑，利用光电门速度传感器测得木块到达斜面底端时的速度v。
（1）为了保证从实验数据得出结论的可靠性，下列说法正确的是 CD 。
A.斜面越长越好
B.斜面越宽越好
C.木块每次都由静止开始下滑
第27页（共30页）D.木块每次都从斜面上相同的位置下滑
（2）在本实验中，光电门速度传感器的工作原理是当木块上的遮光片通过光电门时光被挡
住，计时器开始计时，当遮光片离开光电门时计时器停止计时，这样就可以根据遮光片的
宽度与运动时间计算出此时木块的速度。已知遮光片的宽度为1.2cm，如果计时器某次显
示的时间为0.005s，则此次测得的木块速度为 2. 4 m/s。
（3）小明他们改变相关条件，多次实验，得到了下列数据：
实验序号 斜面 m/g v/（cm/s）
1 2θ0° A 200 245
2 20° A 300 245
3 20° B 200 153
4 20° B 300 153
5 30° A 200 358
6 40° A 200 438
①分析比较表中数据可得：v与前面猜想的三个因素中的 质量 无关。
②分析比较实验序号1和3，2和4可得出v与 斜面的材料 有关。
③分析比较实验序号1、5、6，可得出木块到达斜面底端时的速度与斜面倾角的关系是：
当斜面材料相同时， 斜面的倾角越大，物体从斜面上滑下的速度越大 。
【解答】解：（1）实验数据得出结论的可靠性，要确保速度测量的准确性，要使木块从同一
高度，静止滑下。速度大小和斜面长度和宽度无关。故AB错误，CD正确；
（2）木块速度v＝ ＝ ＝2.4m/s；
（3）①分析实验1和2，实验3和4，质量不同的时候，v相同，所以v和质量无关。
②分析比较实验序号1和3，2和4，倾角相同，质量相同，斜面材料不一样，v不相同。所
以v和斜面材料有关。
③分析比较实验序号1、5、6，斜面材料相同，倾角不同，v不同，所以斜面的倾角越大，物
第28页（共30页）体从斜面上滑下的速度越大。
故答案为：（1）CD；（2）2.4；（3）质量；斜面的材料；斜面的倾角越大，物体从斜面上滑下的
速度越大。
四、论述与计算题（本题共11分，其中27题4分，28题7分。）
28．（4分）如图所示，将椭圆形厚玻璃瓶装满水，把细玻璃管通过带孔的橡皮塞插入瓶中。沿
着不同的方向用力捏厚玻璃瓶。请你说明细玻璃管中的水面可能发生的变化，用力学知识
解释这种变化的原因并说明所使用的物理方法。（字数不超过120字）
【解答】答：如图所示，把细玻璃管通过带孔的橡皮塞插入瓶中，若沿着椭圆窄的方向用力
捏厚玻璃瓶，玻璃瓶变圆、容积变大，而水的体积一定，则细管中水面高度会下降；若沿着
椭圆宽的方向用力捏厚玻璃瓶，玻璃瓶变扁、容积变小，则细管中水面高度会上升。此实
验中，将瓶子的微小形变通过细玻璃管中液面的变化进行放大所使用的物理方法是转换
法。
29．（7分）如图所示，电路中使用的是可调电压电源，电阻R ＝3 ，R ＝6 ，小灯泡L 标有
1 2 1
“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。 Ω Ω
（1）开关S 、S 、S 闭合，调节电源电压为6V时，求电流表A的示数；
1 2 3
（2）开关S 、S 闭合，S 断开，调节电源电压为10V时，求小灯泡L的实际发光功率；
1 2 3
（3）开关S 闭合，S 、S 断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。
1 2 3
第29页（共30页）【解答】解：（1）开关S 、S 、S 闭合，R 和L并联，R 被短路，电流表A测干路电流。
1 2 3 2 1
小灯泡L的电阻R ＝ ＝ ＝8 ；
L
Ω
开关S
1
、S
2
、S
3
闭合，通过小灯泡的电流I灯 ＝ ＝ ＝0.75A；
通过R 的电流流I ＝ ＝ ＝1A；
2 2
电流表A的电流表示数I＝I灯+I
2
＝0.75A+1A＝1.75A；
（2）开关S 、S 闭合，S 断开，小灯泡L接入电路，R 被短路，R 被断路；
1 2 3 1 2
小灯泡L的实际发光功率P＝ ＝ ＝12.5W；
（3）开关S 闭合，S 、S 断开，R 和L串联，R 被断路；
1 2 3 1 2
小灯泡正常发光，小灯泡的电流I ＝ ＝ ＝1.5A；
L
电路消耗的总功率P总 ＝I
L
2（R
L
+R
1
）＝（1.5A）2×（3 +8 ）＝24.75W；
答：（1）开关S
1
、S
2
、S
3
闭合，调节电源电压为6V时Ω，电Ω流表A的示数是1.75A；
（2）开关S 、S 闭合，S 断开，调节电源电压为10V时，小灯泡L的实际发光功率是
1 2 3
12.5W；
（3）开关S 闭合，S 、S 断开，调节电源电压使小灯泡L正常发光时，电路消耗的总功率是
1 2 3
24.75W。
第30页（共30页）
