2022年湖南省永州市中考物理试卷
一、选择题。（每小题只有一个正确答案，每小题2分，共24分）
1．（2分）将实心小铅球轻轻放入水中，铅球将（ ）
A．漂浮在水面上 B．悬浮在水中
C．沉在水底 D．以上三种情况都有可能
2．（2分）下列物质属于绝缘体的是（ ）
A．铜 B．铝 C．银 D．橡胶
3．（2分）端午节赛龙舟，鼓手仅仅增大敲鼓的力，改变了声音的（ ）
A．响度 B．音色 C．音调 D．传播速度
4．（2分）“露从今夜白，月是故乡明”，露的形成是属于下列哪种物态变化（ ）
A．熔化 B．凝固 C．汽化 D．液化

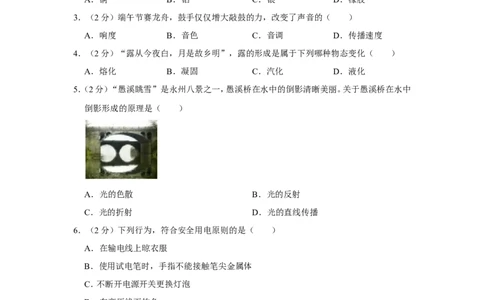

5．（2分）“愚溪眺雪”是永州八景之一，愚溪桥在水中的倒影清晰美丽。关于愚溪桥在水中
倒影形成的原理是（ ）
A．光的色散 B．光的反射
C．光的折射 D．光的直线传播
6．（2分）下列行为，符合安全用电原则的是（ ）
A．在输电线上晾衣服
B．使用试电笔时，手指不能接触笔尖金属体
C．不断开电源开关更换灯泡
D．在高压线下钓鱼
7．（2分）关于能源、环境保护及能量守恒定律，下列说法正确的是（ ）
A．可燃冰、石油都属于可再生能源
B．废旧电池可以随意丢弃
C．用电动汽车替代燃油汽车，可以减少二氧化碳的排放
D．随着时代的进步，永动机是可以造出的
8．（2分）关于热现象，下列说法正确的是（ ）
第1页（共19页）A．八月蘋岛，丹桂飘香，说明了分子之间存在引力
B．“钻木取火”是通过热传递改变物体的内能
C．暑假同学们在家学做菜，厨房里菜香四溢，说明了分子在不停地做无规则运动
D．冬天用热水袋暖手，是通过做功改变物体的内能
9．（2分）在田径运动会上，小明参加掷铅球比赛，铅球脱手后在空中上升过程速度越来越慢，
上升过程的运动轨迹如图所示，下列关于铅球能上升的原因及上升过程能量变化的说法
正确的是（ ）
A．铅球在空中能上升，是因为铅球具有惯性
B．铅球在空中能上升，是因为铅球一直受到向上的推力
C．铅球在空中上升过程，动能逐渐增大
D．铅球在空中上升过程，重力势能逐渐减小
10．（2分）在螺线管附近放一小磁针，静止时小磁针位置如图所示。闭合开关S时，小磁针发
生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（ ）
A．通电螺线管的左侧是N极，小磁针顺时针旋转
B．通电螺线管的左侧是N极，小磁针逆时针旋转
C．通电螺线管的右侧是N极，小磁针顺时针旋转
D．通电螺线管的右侧是N极，小磁针逆时针旋转
11．（2分）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程
中，下列判断正确的是（ ）
第2页（共19页）A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小

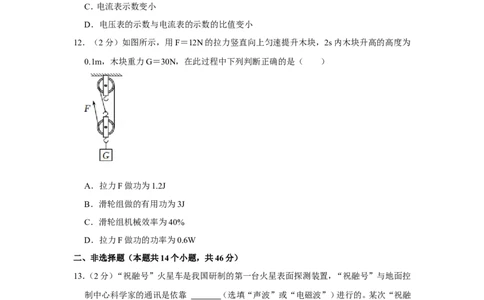

12．（2分）如图所示，用F＝12N的拉力竖直向上匀速提升木块，2s内木块升高的高度为
0.1m，木块重力G＝30N，在此过程中下列判断正确的是（ ）
A．拉力F做功为1.2J
B．滑轮组做的有用功为3J
C．滑轮组机械效率为40%
D．拉力F做功的功率为0.6W
二、非选择题（本题共14个小题，共46分）
13．（2分）“祝融号”火星车是我国研制的第一台火星表面探测装置，“祝融号”与地面控
制中心科学家的通讯是依靠 （选填“声波”或“电磁波”）进行的。某次“祝融
号”在牵引力的驱使下，200s内匀速直线运动了10m，“祝融号”在这段时间内运动速度
的大小为 m/s。
14．（2分）2021年12月9日，中国空间站太空授课以天地互动的形式圆满完成，航天员叶光
富进行了太空水球光学实验。在太空失重环境下，水滴收缩成一个接近完美球体的水球，
这个水球可以被看成一个凸透镜。将一个物体放在这个凸透镜二倍焦距以外的某一位置，
可以看到一个倒立、 （选填“放大”或“缩小”）的 （选填“实像”或
第3页（共19页）“虚像”）。
15．（2分）小华家有一个额定电压为220V、额定电流为5A的电热水壶，该电热水壶正常工
作42s产生的热量为 J，这些热量的80%被质量为1kg的水吸收，水升高的温度
为 ℃，已知c水 ＝4.2×103J/（kg•℃）。

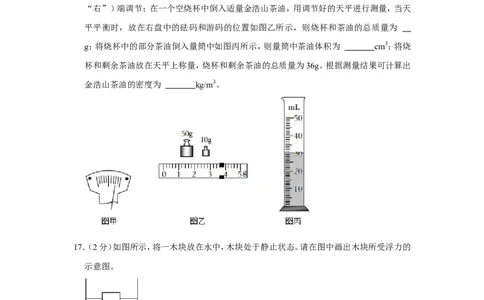

16．（4分）金浩山茶油是永州的优质食用油，享誉全国。小文想测量金浩山茶油的密度，进行
如下操作：将天平放在水平桌面上，将游码放在标尺左端的零刻度线处，发现指针指在分
度盘的右侧如图甲所示，要调节天平平衡，应将平衡螺母向 （选填“左”或
“右”）端调节；在一个空烧杯中倒入适量金浩山茶油，用调节好的天平进行测量，当天
平平衡时，放在右盘中的砝码和游码的位置如图乙所示，则烧杯和茶油的总质量为
g；将烧杯中的部分茶油倒入量筒中如图丙所示，则量筒中茶油体积为 cm3；将烧
杯和剩余茶油放在天平上称量，烧杯和剩余茶油的总质量为36g。根据测量结果可计算出
金浩山茶油的密度为 kg/m3。
17．（2分）如图所示，将一木块放在水中，木块处于静止状态。请在图中画出木块所受浮力的
示意图。
18．（10分）为了探究滑动摩擦力的大小跟哪些因素有关，准备了长木板一块、木块一个、砝
码若干、弹簧测力计、棉布、毛巾等器材，实验操作如下：
（1）将长木板放在水平桌面上，将木块放在长木板上，用弹簧测力计水平向右拉着木块匀
速直线运动，弹簧测力计示数为1.0N，则木块所受滑动摩擦力的大小为 N，方向
第4页（共19页）（选填“水平向右”或“水平向左”）。
（2）下表是某实验小组的实验过程和数据记录
实验次数 接触面 压力F/N 摩擦力F/N
f
1 木块与木板 6.0 1.2
2 木块与木板 8.0 1.6
3 木块与木板 10.0 2.0
4 木块与棉布 10.0 3.0
5 木块与毛巾 10.0 4.0
①分析比较1、2、3三次实验数据，可以得出的实验结论是：在接触面的粗糙程度相同的
条件下，滑动摩擦力随压力的增大而 （选填“增大”或“减小”）。
②分析比较3、4、5三次实验数据，可以得出的实验结论是：在压力相同的条件下，接触面
越粗糙，滑动摩擦力越 （选填“大”或“小”）。
（3）本实验主要用到的实验方法是 。
A.转换法
B.控制变量法
19．（10分）某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
第5页（共19页）（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有
一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整。
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 V，电
流表读数为 A，根据测量结果可计算出待测电阻的阻值为 。
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组Ω数据，求出
电阻的平均值。多次测量求平均值的目的是 。
A.减小实验误差
B.寻找普遍规律
20．（6分）冰壶运动是2022年北京冬奥会比赛项目之一，冰壶是由不含云母的花岗岩凿磨制
成。有一冰壶体积V＝7×10﹣3m3，密度 ＝2.7×103kg/m3，取g＝10N/kg。
（1）求冰壶的质量； ρ
（2）将冰壶放在水平地面上，与地面的接触面积S＝0.02m2，求冰壶对水平地面的压强。
21．（8分）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯
泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20 。将
滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发Ω光。
（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
第6页（共19页）（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'＝3V，当滑片P位于a、b之间某
一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。
第7页（共19页）2022年湖南省永州市中考物理试卷
参考答案与试题解析
一、选择题。（每小题只有一个正确答案，每小题2分，共24分）
1．（2分）将实心小铅球轻轻放入水中，铅球将（ ）
A．漂浮在水面上 B．悬浮在水中
C．沉在水底 D．以上三种情况都有可能
【解答】解：将实心小铅球轻轻放入水中，实心小铅球的密度大于水的密度，所以在水中是
下沉的。
故选：C。
2．（2分）下列物质属于绝缘体的是（ ）
A．铜 B．铝 C．银 D．橡胶
【解答】解：铜、铝、银都是金属，容易导电，是导体；橡胶不容易导电，是绝缘体。
故选：D。
3．（2分）端午节赛龙舟，鼓手仅仅增大敲鼓的力，改变了声音的（ ）
A．响度 B．音色 C．音调 D．传播速度
【解答】解：敲鼓的力越大，其振幅越大，故其发出声音的响度越大，即鼓声越大。
故选：A。
4．（2分）“露从今夜白，月是故乡明”，露的形成是属于下列哪种物态变化（ ）
A．熔化 B．凝固 C．汽化 D．液化
【解答】解：露是地面附近的水蒸气液化成的小水珠。
故选：D。
5．（2分）“愚溪眺雪”是永州八景之一，愚溪桥在水中的倒影清晰美丽。关于愚溪桥在水中
倒影形成的原理是（ ）
A．光的色散 B．光的反射
C．光的折射 D．光的直线传播
第8页（共19页）【解答】解：桥在水中的倒影属于平面镜成像，是由光的反射形成的。
故选：B。
6．（2分）下列行为，符合安全用电原则的是（ ）
A．在输电线上晾衣服
B．使用试电笔时，手指不能接触笔尖金属体
C．不断开电源开关更换灯泡
D．在高压线下钓鱼
【解答】解：A、由于湿衣服是导体，在输电线上晾衣服很容易造成触电事故，故A错误。
B、使用试电笔时，手指接触笔尖金属体就相当于接触了火线，会触电，所以不能接触笔尖
金属体，故B正确。
C、不断开电源开关更换灯泡容易触电，故C错误。
D、鱼竿是导体，高压线下钓鱼容易触电，故D错误。
故选：B。
7．（2分）关于能源、环境保护及能量守恒定律，下列说法正确的是（ ）
A．可燃冰、石油都属于可再生能源
B．废旧电池可以随意丢弃
C．用电动汽车替代燃油汽车，可以减少二氧化碳的排放
D．随着时代的进步，永动机是可以造出的
【解答】解：A、可燃冰、石油等能源在地球是的储量是有限的，消耗后不可能再生，属不可
再生能源，故A错误；
B、废旧电池含有有毒的重金属，随意丢弃会污染环境，故B错误；
C、用电动汽车替代燃油汽车，可以减少二氧化碳的排放，故C正确；
D、永动机违背了能量守恒定律，“永动机”是不可能制造出来的，故D错误。
故选：C。
8．（2分）关于热现象，下列说法正确的是（ ）
A．八月蘋岛，丹桂飘香，说明了分子之间存在引力
B．“钻木取火”是通过热传递改变物体的内能
C．暑假同学们在家学做菜，厨房里菜香四溢，说明了分子在不停地做无规则运动
D．冬天用热水袋暖手，是通过做功改变物体的内能
【解答】解：A、八月蘋岛，丹桂飘香，属于扩散现象，说明分子不停地做无规则运动，故A
错误；
第9页（共19页）B、“钻木取火”是将机械能转化为内能，因此是通过做功的方式改变物体的内能，故B
错误；
C、厨房里菜香四溢，是饭菜分子不停地做无规则运动的结果，属于扩散现象，故C正确；
D、冬天用热水袋暖手，手吸收热量，是通过热传递的方式改变物体的内能，故D错误。
故选：C。
9．（2分）在田径运动会上，小明参加掷铅球比赛，铅球脱手后在空中上升过程速度越来越慢，
上升过程的运动轨迹如图所示，下列关于铅球能上升的原因及上升过程能量变化的说法
正确的是（ ）
A．铅球在空中能上升，是因为铅球具有惯性
B．铅球在空中能上升，是因为铅球一直受到向上的推力
C．铅球在空中上升过程，动能逐渐增大
D．铅球在空中上升过程，重力势能逐渐减小
【解答】解：AB、铅球在空中上升飞行，由于铅球具有惯性，仍要保持原来的运动状态，铅
球不再受推力作用，故A正确，B错误。
CD、铅球在上升过程中，因为质量不变、速度减小、高度增大，所以铅球的动能减小，重力
势能增加，动能转化为重力势能，故CD错误。
故选：A。
10．（2分）在螺线管附近放一小磁针，静止时小磁针位置如图所示。闭合开关S时，小磁针发
生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（ ）
A．通电螺线管的左侧是N极，小磁针顺时针旋转
B．通电螺线管的左侧是N极，小磁针逆时针旋转
第10页（共19页）C．通电螺线管的右侧是N极，小磁针顺时针旋转
D．通电螺线管的右侧是N极，小磁针逆时针旋转
【解答】解：闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住
螺线管，四指指向电流的方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S
极，根据异名磁极相互吸引可知，小磁针的N极应向右旋转，即小磁针逆时针旋转，故D
正确。
故选：D。
11．（2分）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程
中，下列判断正确的是（ ）
A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V测滑动变阻器两端的电
压，电流表测电路中的电流。
A、在滑动变阻器滑片P向左滑动过程中，接入电路中的电阻变大，根据串联电路的分压
关系可知，电压表的示数变大，故A错误；
B、因灯泡的亮暗取决于实际功率的大小，根据串联电路的分压关系可知，灯泡两端的电
压变大，由P＝ 可知，灯泡的实际功率变大，灯泡变亮，故B错误；
C、电路中的总电阻变大，由I＝ 可知，电路中的电流变小，电流表的示数变小，故C正确；
D、由电压表示数变大、电流表的示数变小可知，电压表V与电流表示数比值变大，故D
错误。
故选：C。
12．（2分）如图所示，用F＝12N的拉力竖直向上匀速提升木块，2s内木块升高的高度为
第11页（共19页）0.1m，木块重力G＝30N，在此过程中下列判断正确的是（ ）
A．拉力F做功为1.2J
B．滑轮组做的有用功为3J
C．滑轮组机械效率为40%
D．拉力F做功的功率为0.6W
【解答】解：AB、滑轮组做的有用功为：W有用 ＝Gh＝30N×0.1m＝3J，
由图可知，n＝3，s＝3h＝3×0.1m＝0.3m，
拉力F做功为：W总 ＝Fs＝12N×0.3m＝3.6J，故A错误、B正确；
C、机械效率为： ＝ ×100%＝ ×100%≈83.3%，故C错误；
η
D、拉力F做功的功率为：P＝ ＝ ＝1.2W，故D错误。
故选：B。
二、非选择题（本题共14个小题，共46分）
13．（2分）“祝融号”火星车是我国研制的第一台火星表面探测装置，“祝融号”与地面控
制中心科学家的通讯是依靠 电磁波 （选填“声波”或“电磁波”）进行的。某次“祝
融号”在牵引力的驱使下，200s内匀速直线运动了10m，“祝融号”在这段时间内运动速
度的大小为 0.0 5 m/s。
【解答】解：声波不能在真空中传播，“祝融号”与地面控制中心科学家的通讯是依靠电
磁波进行的；
v＝ ＝ ＝0.05m/s。
故答案为：电磁波；0.05。
14．（2分）2021年12月9日，中国空间站太空授课以天地互动的形式圆满完成，航天员叶光
富进行了太空水球光学实验。在太空失重环境下，水滴收缩成一个接近完美球体的水球，
第12页（共19页）这个水球可以被看成一个凸透镜。将一个物体放在这个凸透镜二倍焦距以外的某一位置，
可以看到一个倒立、 缩小 （选填“放大”或“缩小”）的 实 （选填“实像”或
“虚像”）。
【解答】解：物体到透镜的距离大于二倍焦距，成倒立、缩小的实像。
故答案为：缩小；实。
15．（2分）小华家有一个额定电压为220V、额定电流为5A的电热水壶，该电热水壶正常工
作42s产生的热量为 4620 0 J，这些热量的80%被质量为1kg的水吸收，水升高的温
度为 8. 8 ℃，已知c水 ＝4.2×103J/（kg•℃）。
【解答】解：电热水壶正常工作42s产生的热量Q＝W＝UIt＝220V×5A×42s＝46200J；
水吸收的热量Q吸 ＝80%Q＝0.8×46200J＝36960J；
由Q＝cmΔt可得Δt＝ ＝ ＝8.8℃。
故答案为：46200；8.8。
16．（4分）金浩山茶油是永州的优质食用油，享誉全国。小文想测量金浩山茶油的密度，进行
如下操作：将天平放在水平桌面上，将游码放在标尺左端的零刻度线处，发现指针指在分
度盘的右侧如图甲所示，要调节天平平衡，应将平衡螺母向 左 （选填“左”或
“右”）端调节；在一个空烧杯中倒入适量金浩山茶油，用调节好的天平进行测量，当天
平平衡时，放在右盘中的砝码和游码的位置如图乙所示，则烧杯和茶油的总质量为
63.6 g；将烧杯中的部分茶油倒入量筒中如图丙所示，则量筒中茶油体积为 3 0 cm3；
将烧杯和剩余茶油放在天平上称量，烧杯和剩余茶油的总质量为36g。根据测量结果可计
算出金浩山茶油的密度为 0.92×1 0 3 kg/m3。
【解答】解：指针指在分度盘的右侧，平衡螺母应该向左调节；烧杯和茶油的总质量＝
第13页（共19页）60g+3.6g＝63.6g；
量筒的分度值为1mL，量筒中酱油的体积为V＝30mL＝30cm3；
倒入量筒中的质量m＝63.6g﹣36g＝27.6g；
＝ ＝ ＝0.92g/cm3＝0.92×103kg/m3。
ρ
故答案为：左；63.6；30；0.92×103。
17．（2分）如图所示，将一木块放在水中，木块处于静止状态。请在图中画出木块所受浮力的
示意图。
【解答】解：木块受到的浮力F浮 的作用点在重心，方向是竖直向上的，如图所示：
。
18．（10分）为了探究滑动摩擦力的大小跟哪些因素有关，准备了长木板一块、木块一个、砝
码若干、弹簧测力计、棉布、毛巾等器材，实验操作如下：
（1）将长木板放在水平桌面上，将木块放在长木板上，用弹簧测力计水平向右拉着木块匀
速直线运动，弹簧测力计示数为1.0N，则木块所受滑动摩擦力的大小为 1. 0 N，方向
水平向左 （选填“水平向右”或“水平向左”）。
（2）下表是某实验小组的实验过程和数据记录
实验次数 接触面 压力F/N 摩擦力F/N
f
1 木块与木板 6.0 1.2
2 木块与木板 8.0 1.6
3 木块与木板 10.0 2.0
4 木块与棉布 10.0 3.0
5 木块与毛巾 10.0 4.0
第14页（共19页）①分析比较1、2、3三次实验数据，可以得出的实验结论是：在接触面的粗糙程度相同的
条件下，滑动摩擦力随压力的增大而 增大 （选填“增大”或“减小”）。
②分析比较3、4、5三次实验数据，可以得出的实验结论是：在压力相同的条件下，接触面
越粗糙，滑动摩擦力越 大 （选填“大”或“小”）。
（3）本实验主要用到的实验方法是 B 。
A.转换法
B.控制变量法
【解答】解：（1）用弹簧测力计水平向右拉着木块匀速直线运动时，木块在水平方向上受到
的拉力和摩擦力是一对平衡力，根据平衡力的大小相等、方向相反可知，木块所受滑动摩
擦力的大小为f＝F＝1.0N，方向水平向左；
（2）①分析比较1、2、3三次实验数据，可以得出的实验结论是：在接触面的粗糙程度相同
的条件下，滑动摩擦力随压力的增大而增大；
②分析比较3、4、5三次实验数据，可以得出的实验结论是：在压力相同的条件下，接触面
越粗糙，滑动摩擦力越大；
（3）影响滑动摩擦力大小的因素有多个，该实验探究主要运用的科学探究方法是控制变量
法，故选B。
故答案为：（1）1.0；水平向左；（2）①增大；②大；（3）B。
19．（10分）某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
第15页（共19页）（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有
一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整。
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 2 V，电流
表读数为 0. 4 A，根据测量结果可计算出待测电阻的阻值为 5 。
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得Ω的多组数据，求出
电阻的平均值。多次测量求平均值的目的是 A 。
A.减小实验误差
B.寻找普遍规律
【解答】解：（1）变阻器上下各选一个接线柱与电流表串联在电路中，如下图所示：
；
第16页（共19页）（2）某次测量时，电压表、电流表的指针位置如图丙所示，电压表选用小量程，分度值
0.1V，其示数为2V；电流表选用小量程，分度值0.02A，其示数为0.4A，待测电阻的阻值为：
R＝ ＝ ＝5 ；
Ω
（3）用伏安法测量定值电阻的阻值，进行多次测量的目的是求平均值，减小误差，故选A。
故答案为：（1）见解答图；（2）2；0.4；5；（3）A。
20．（6分）冰壶运动是2022年北京冬奥会比赛项目之一，冰壶是由不含云母的花岗岩凿磨制
成。有一冰壶体积V＝7×10﹣3m3，密度 ＝2.7×103kg/m3，取g＝10N/kg。
（1）求冰壶的质量； ρ
（2）将冰壶放在水平地面上，与地面的接触面积S＝0.02m2，求冰壶对水平地面的压强。
【解答】解：（1）冰壶的质量m＝ V＝2.7×103kg/m3×7×10﹣3m3＝18.9kg；
（2）冰壶对水平地面的压力F＝G＝ρmg＝18.9kg×10N/kg＝189N；
冰壶对水平地面的压强p＝ ＝ ＝9450Pa。
答：（1）冰壶的质量是18.9kg；
（2）冰壶对水平地面的压强是9450Pa。
21．（8分）小明为了控制灯泡的亮度，设计了如图甲所示的电路，已知电源电压恒定不变，灯
泡L标有“6V 6W”字样（灯泡电阻不随温度变化），滑动变阻器R最大阻值为20 。将
滑片P置于a端，闭合开关S，缓慢移动滑片P，当滑片P位于b端时，灯泡恰好正常发Ω光。
第17页（共19页）（1）求电源电压U；
（2）求灯泡L的电阻；
（3）当电流表的示数为0.3A时，求此时滑动变阻器接入电路的电阻；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'＝3V，当滑片P位于a、b之间某
一位置时（不包括a、b两点），电路消耗的电功率最小，求此最小电功率。
【解答】解：（1）由图加可知，当滑片P移动b端时，只有灯泡L工作，灯泡L正常发光，则
电源电压U＝U ＝6V；
L
（2）由P＝ 可知，灯泡L的电阻：R ＝ ＝ ＝6 ；
L
Ω
（3）由图甲可知，滑动变阻器和灯泡L串联，电流表测量电路中的电流，当电流表的示数
为I＝0.3A时，
根据欧姆定律可知，电路中的总电阻R总 ＝ ＝ ＝20 ；
Ω
根据串联电路的电阻特点可知，此时滑动变阻器接入电路的电阻 R′＝R总 ﹣R
L
＝20 ﹣
6 ＝14 ； Ω
（Ω4）由Ω图乙可知，滑动变阻器分为两部分并联接入电路，
假设上端为R，下端为R ，由题意可知，滑动变阻器R＝R +R ＝20
2 1 2
Ω
则 并 联 的 总 电 阻 R 并 ＝ ＝ ＝ ＝
；
电 路 消 耗 的 电 功 率 ： P ＝ ＝ ＝
，
第18页（共19页）当R
1
＝10 时，电路消耗的电功率最小，P小 ＝ ＝1.8W。
Ω
答：（1）电源电压U为6V；
（2）灯泡L的电阻为6 ；
（3）当电流表的示数为Ω0.3A时，此时滑动变阻器接入电路的电阻为14 ；
（4）将滑动变阻器R连接成如图乙所示电路，电源电压U'＝3V，当滑片PΩ位于a、b之间某
一位置时（不包括a、b两点），电路消耗的电功率最小为1.8W。
