2023年湖南省湘潭市中考物理试卷
一、单项选择题（本大题共15小题，每小题2分，共30分。请把答案填涂在答题卡上。）
1．（2分）（2023•湘潭）在国际单位制中，力的单位是（ ）
A．伏特 B．牛顿 C．安培 D．帕斯卡
2．（2分）（2023•湘潭）研学活动中，讲解员使用“小蜜蜂”扩音器主要是为了改变声音的（
）
A．音色 B．音调 C．响度 D．传播速度

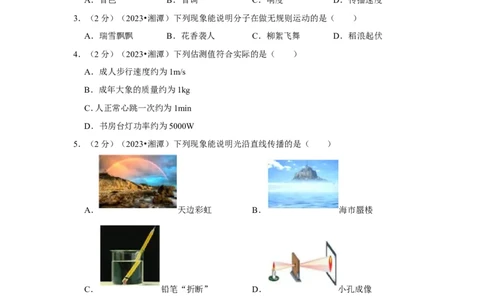

3．（2分）（2023•湘潭）下列现象能说明分子在做无规则运动的是（ ）
A．瑞雪飘飘 B．花香袭人 C．柳絮飞舞 D．稻浪起伏
4．（2分）（2023•湘潭）下列估测值符合实际的是（ ）
A．成人步行速度约为1m/s
B．成年大象的质量约为1kg
C．人正常心跳一次约为1min
D．书房台灯功率约为5000W
5．（2分）（2023•湘潭）下列现象能说明光沿直线传播的是（ ）
A． 天边彩虹 B． 海市蜃楼
C． 铅笔“折断” D． 小孔成像
6．（2分）（2023•湘潭）下列说法正确的是（ ）
A．物体内能只能靠做功来改变
B．注射器抽取药液，利用了连通器原理
C．戴耳塞是为了在声源处减弱噪声
D．太阳能是清洁能源，应积极开发和利用
7．（2分）（2023•湘潭）下列物品，通常情况下属于导体的是（ ）
A．木铲 B．铁锅 C．玻璃杯 D．陶瓷盘
第1页（共31页）8．（2分）（2023•湘潭）智能快递柜既可通过手机扫码（相当于S 闭合），也可通过输入密码
1
（相当于S 闭合）使装置 启动，打开柜门完成取件。符合以上要求的电路示意图是（
2
）
A． B．
C． D．
9．（2分）（2023•湘潭）探究压力的作用效果与压力的关系时，保持受力面积不变。采用的方
法是（ ）
A．类比法 B．理想实验法 C．控制变量法 D．等效替代法
10．（2分）（2023•湘潭）将一根短的金属丝缓慢拉长，下列物理量变大的是（ ）
A．质量 B．体积 C．电阻 D．密度
11．（2分）（2023•湘潭）如图是电能表表盘示意图，下列说法正确的是（ ）
A．电能表是用来测电功率的仪器
B．此时电能表的读数为61985kW•h
C．这个电能表通过的电流一定为10A
D．这个电能表应该在220V的电路中使用
12．（2分）（2023•湘潭）下列做法不符合安全用电要求的是（ ）
A．不靠近高压带电体
第2页（共31页）B．家用电器的开关接在火线上
C．用湿抹布擦拭通电的电器
D．更换灯泡前先断开电源开关

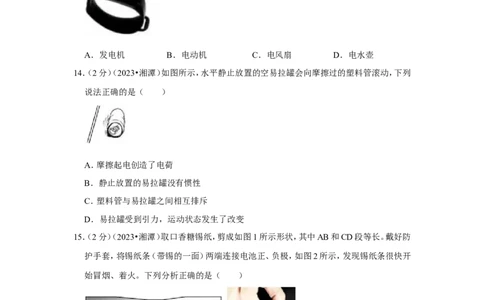

13．（2分）（2023•湘潭）如图为一种佩戴在手腕上的“计步器”，其基本构造是在一段塑料
管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化
的电流，从而实现计步。下列设备与“计步器”产生电流的原理相同的是（ ）
A．发电机 B．电动机 C．电风扇 D．电水壶
14．（2分）（2023•湘潭）如图所示，水平静止放置的空易拉罐会向摩擦过的塑料管滚动，下列
说法正确的是（ ）
A．摩擦起电创造了电荷
B．静止放置的易拉罐没有惯性
C．塑料管与易拉罐之间相互排斥
D．易拉罐受到引力，运动状态发生了改变
15．（2分）（2023•湘潭）取口香糖锡纸，剪成如图1所示形状，其中AB和CD段等长。戴好防
护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图2所示，发现锡纸条很快开
始冒烟、着火。下列分析正确的是（ ）
A．通过AB和CD段的电流不相等
B．正常情况下，AB段会先着火
C．AB和CD段的电压相等
第3页（共31页）D．AB和CD段的电阻相等
二、双项选择题（本题共3小题，共6分。每小题都有两个选项符合题目要求。全部选对的得2
分，选对但不全的得1分，有选错的得0分。请把答案填涂在答题卡上。）
（多选）16．（2分）（2023•湘潭）如图所示，指尖陀螺中间是轴承，内有滚珠，边上有三个金属
制作的飞叶，拨动后，飞叶可以绕轴在指尖上长时间转动。下列分析正确的是（ ）
A．指尖陀螺的重心在飞叶上
B．飞叶转动时遵循能量守恒定律
C．轴承内的滚珠，有利于减小摩擦
D．指尖陀螺受到的重力和支持力是一对相互作用力
（多选）17．（2分）（2023•湘潭）光刻技术的工作原理如图所示。用紫外光照射镂空掩膜，调整
镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的
“光刻”，下列说法正确的是（ ）
A．缩图透镜相当于凸透镜，凸透镜可以用于矫正近视眼
B．镂空掩膜位于缩图透镜的二倍焦距以内
C．镂空掩膜的像是倒立缩小的
D．硅片相当于光屏
（多选）18．（2分）（2023•湘潭）如图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R
1
的阻值随CO浓度增大而减小，R 是滑动变阻器，开关S闭合，当CO浓度高于某一设定
2
值时，电铃报警。下列说法正确的是（ ）
第4页（共31页）A．电磁铁的上端是N极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U 减小，CO的报警浓度会变高
1
三、填空、作图题（本题每空1分，作图1分，共14分。请把答案填在答题卡上。）
19．（2分）（2023•湘潭）（1）如图，轻质杠杆保持平衡，O为支点。请在图中，画出力F的力臂
L；
（2）这是一个 （选填“省力”或“费力”）杠杆。
20．（2分）（2023•湘潭）如图所示的刻度尺的分度值是 mm，被测物体长度是
cm。
21．（2分）（2023•湘潭）如图所示，白鹭平行于水面飞行，距水面2m。水中的“白鹭”是
（选填“实”或“虚”）像，它距空中的白鹭 m。
22．（2分）（2023•湘潭）旅行中，汽车在公路上快速行驶时，窗外的空气流速大，压强
第5页（共31页），窗帘受到向外的力，飘向窗外。车行驶到高山上时，发现密封的零食包装袋鼓起了，这是
因为高山上的大气压比山脚下的 （两空均选填“大”或“小”）造成的。
23．（3分）（2023•湘潭）神舟十六号载人飞船由火箭运载加速升空时，以火箭为参照物，飞船
是 （选填“运动”或“静止”）的，飞船重力势能 （选填“增大”
或“减小”），航天员在太空中是利用 （选填“电磁波”或“超声波”）和地
面通讯。
24．（3分）（2023•湘潭）如图1所示，文具盒在水平向右的推力F的作用下，沿水平桌面运动，
F与时间t的关系如图2所示。0～2s内，文具盒做匀速直线运动，此过程中它所受的摩擦
力方向向 （选填“左”或“右”），大小为 N；3～4s内，文具盒所受合力
的大小为 N。
四、实验、探究题（本题每空1分，共27分。请把答案填在答题卡上。）
25．（6分）（2023•湘潭）用如图1所示实验装置，探究室温下冰熔化时温度的变化规律。
（1）将冰打碎后放入烧杯，温度计插入碎冰中。图2中温度计示数为 ℃。
（2）由实验数据绘制成图3所示图像，可知，AB段该物质是 态，BC段
（选填“需要”或“不需”）吸热；由实验可知，冰属于 （选填“晶体”或“非
晶体”）。
（3）研究表明晶体的熔点与压强有关，压强越大，晶体的熔点越低，如图4，在温度较低的
环境中，将拴有重物的细金属丝挂在冰块上，金属丝下方与冰接触处的压强
（选填“增大”或“减小”），从而使冰的熔点 （选填“升高”或“降低”）了，
第6页（共31页）金属丝下方的冰块熔化，熔化而成的水又很快凝固，金属丝穿冰块而过且不留缝隙。
26．（6分）（2023•湘潭）用天平和量筒测量某种饮料的密度。
（1）将天平放在水平台上，游码归零，发现指针指在分度盘的右侧，如图1所示，则应将平
衡螺母向 （选填“左”或“右”）调节使天平平衡。
（2）如图2所示，测得烧杯和饮料的总质量为 g；向量筒中倒入部分饮料，如
图3所示，量筒中饮料的体积为 mL；用天平测得烧杯和剩余饮料的总质量为
40g，则饮料的密度为 kg/m3。
（3）只利用天平、两个完全相同的空烧杯和适量的水也能测量出饮料的密度，步骤如下：
①调好天平，测出一个烧杯的质量m ：
0
②将一个烧杯装入适量的水，测出烧杯和水的总质量m ；
1
③另一个烧杯装同样高度的饮料，测出烧杯和饮料的总质量m ；
2
则烧杯内饮料的体积V＝ ，密度 （两
空均用已知量的字母表示， 已知）。 ρ
水
27．（7分）（2023•湘潭）用图ρ 所示装置测量滑轮组的机械效率，部分实验数据如下表：
实验次数 钩码重力 钩码上升高度h/ 拉力F/N 绳子自由端 机械效率
G/N cm 移动距离s/
cm η
1 2.0 5 1.0 15 66.7%
2 4.0 5 1.8 15 74.1%
3 4.0 10 1.8 30 74.1%
4 6.0 5 2.5 15
（1）实验过程中，缓慢竖直拉动弹簧测力计，使钩码向上做 运动。第1次实
验时，钩码上升的时间为3s，此过程中，绳子自由端上升的速度为 m/s。
（2）第4次实验时所做的有用功为 J，滑轮组的机械效率是 %。
第7页（共31页）（3）分析1、2、4次实验的数据可知，使用同一滑轮组提升重物时，重物重力越
（选填“大”或“小”），滑轮组的机械效率越高；分析2、3次实验的数据可知，滑轮组的
机械效率与钩码上升的高度 （选填“有关”或“无关”）。
（4）用滑轮组提升重物时，下列选项中也可提高机械效率的是 。
A．换用更轻的动滑轮
B．加快提升物体的速度
28．（8分）（2023•湘潭）利用图1所示的电路测量小灯泡的电功率，小灯泡的额定电压为
2.5V。
（1）用笔画线代替导线，将图1中所示的器材连接成完整电路。
（2）连接电路时开关应处于 （选填“断开”或“闭合”）状态，正确连接后，应
第8页（共31页）将滑片P由最大电阻处缓慢向 端移动（选填“A”或“B”），使灯逐渐变亮。
（3）某次实验时，电流表的示数如图2所示，则通过灯L的电流为 A；移动滑
片P，记下多组电压和电流值，绘制成图3所示的图像，根据图像的信息，小灯泡的额定电
功率为 W。
（4）实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，
电压表的示数 （选填“变大”、“变小”或“不变”）。
（5）在没有电流表的情况下，用如图4所示的实验电路，也可以测出小灯泡的额定功率。
己知小灯泡的额定电压为U额 ，定值电阻的阻值为R，实验步骤如下：
①只闭合开关S、S
1
，调节滑片，使电压表示数为U额 ；
②保持滑片位置不变，只闭合开关S、S ，此时电压表的示数为U；
2
可知小灯泡的额定功率P额 ＝ （用U额 、U和R表示）；若已知电
源电压为U
0
，此时滑动变阻器接入电路的阻值R
x
＝ （用U
0
、U额 、
U和R表示）。
五、综合题（本题共23分。解答部分请将必要的文字说明、公式和重要的演算步骤填写在答
题卡上。）
29．（6分）（2023•湘潭）如图为小明家的电压力锅，下表是它的铭牌，在锅内装入2.5kg初温
为15℃的食材，加热至95℃，已知c食材 ＝3.3×103J/（kg•℃），q天然气 ＝4.4×107J/m3。问：
（1）电压力锅加热时，电流为 A，电阻为 。
（2）此过程中，食材吸热 J；这些热量相当于完Ω全燃烧 m3
天然气放出的热量。
（3）若该压力锅的加热效率为80%，此加热过程需要多长时间？
高速压力锅
加热功率：1100W
额定容量：4.0L
额定电压：220V﹣50Hz
工作压强：105kPa
型号：MY﹣HT4085PG
生产批号：1711211619
第9页（共31页）30．（8分）（2023•湘潭）“曹冲称象”是家喻户晓的典故，兴趣小组受此启发，找来一个上端
开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如图
1所示，此时圆筒浸入水中的深度为5cm，水面与圆筒A点相平。利用此装置标上刻度后
放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如图2所示，圆筒浸
入水中的深度为10cm，水面与圆筒B点相平。已知圆筒底面积为10cm2，圆筒和铁块总重
为0.6N，装置始终处于漂浮状态，圆筒始终竖直。则：
（1）图1中圆筒和铁块受到的总浮力是 N，它们浸入水中的总体积是
m3，铁块所受到的浮力为 N。
（2）图2中圆筒底部受到水的压强是 Pa，受到水的压力为 N。
（3）为方便测量，圆筒A点应标上 kg刻度线。
（4）利用此装置测量时，圆筒B点的刻度线对应的质量应为多少？
31．（9分）（2023•湘潭）变频空调的变频压缩机可以根据环境温度自动调整工作时间和功率。
某变频空调电路原理示意图如图1所示，其中控制电路的电源电压U ＝12V，R 为调控电
1 s
阻，可通过遥控调节其阻值大小，R 为热敏电阻，其阻值随温度变化的图像如图2所示，L
t
为磁控开关，当热敏电阻R 的阻值发生变化时，磁控开关线圈的电流随之发生变化，当电
t
流大于或等于0.02A时，L的两个磁性弹片相互吸合，工作电路的变频压缩机开始工作。
电压U ＝220V，R 为保护电阻，磁控开关L的线圈电阻不计。问：
2 0
（1）压缩机工作过程中内部的电动机主要把电能转化成 能；当S接通，电流大
于或等于0.02A时，L的两个磁性弹片的前端为 名磁极。
（2）由图2可知，热敏电阻R 的阻值随着温度t的升高而变减 ；若房间内部的温
t
度为22.5℃，此时热敏电阻R 的阻值为 。
t
第10页（共31页）
Ω（3）用遥控将R 的阻值调小时，设定温度变 ；家用空调最高设定温度通常为
s
30℃，则调控电阻R 的阻值不能超过 。
s
（4）由于变频作用，某段时间内工作电路的总功率Ω变化如图3所示，已知保护电阻R
0
＝
2 ， 则 10min 内 R 消 耗 的 电 能 是 多 少 ？
0
Ω
第11页（共31页）2023年湖南省湘潭市中考物理试卷
参考答案与试题解析
一、单项选择题（本大题共15小题，每小题2分，共30分。请把答案填涂在答题卡上。）
1．（2分）（2023•湘潭）在国际单位制中，力的单位是（ ）
A．伏特 B．牛顿 C．安培 D．帕斯卡
【解答】解：在物理学中，
A、伏特（U）是电压的基本单位，故A错误；
B、牛顿（N）是力的基本单位，故B正确；
C、安培（A）是电流的基本单位，故C错误；
D、帕斯卡（Pa）是压强的基本单位，故D错误。
故选：B。
2．（2分）（2023•湘潭）研学活动中，讲解员使用“小蜜蜂”扩音器主要是为了改变声音的（
）
A．音色 B．音调 C．响度 D．传播速度
【解答】解：研学活动中，讲解员使用“小蜜蜂”扩音器让声音变大，即增大了声音的响度；
故C正确，ABD错误。
故选：C。
3．（2分）（2023•湘潭）下列现象能说明分子在做无规则运动的是（ ）
A．瑞雪飘飘 B．花香袭人 C．柳絮飞舞 D．稻浪起伏
【解答】解：ACD、瑞雪飘飘、柳絮飞舞、稻浪起伏说明物体在做机械运动，故ACD不符合
题意；
B、花香袭人说明分子在做无规则的热运动，故B符合题意。
故选：B。
4．（2分）（2023•湘潭）下列估测值符合实际的是（ ）
A．成人步行速度约为1m/s
B．成年大象的质量约为1kg
C．人正常心跳一次约为1min
D．书房台灯功率约为5000W
【解答】解：A、成人步行速度约为1.1m/s，故A正确；
第12页（共31页）B、成年大象的质量约为3t，故B错误；
C、人正常心跳一次约为1s，故C错误；
D、书房台灯功率约为25W，故D错误。
故选：A。
5．（2分）（2023•湘潭）下列现象能说明光沿直线传播的是（ ）
A． 天边彩虹 B． 海市蜃楼
C． 铅笔“折断” D． 小孔成像
【解答】解：ABC、天边彩虹、海市蜃楼、铅笔“折断”都是由光的折射形成的，故ABC错
误；
D、小孔成像是由光的直线传播形成的，故D正确。
故选：D。
6．（2分）（2023•湘潭）下列说法正确的是（ ）
A．物体内能只能靠做功来改变
B．注射器抽取药液，利用了连通器原理
C．戴耳塞是为了在声源处减弱噪声
D．太阳能是清洁能源，应积极开发和利用
【解答】解：A、改变物体内能的方式有两种：做功和热传递，故A错误；
B、注射器抽取药液，利用了大气压强，故B错误；
C、戴耳塞，是为了在人耳处减弱噪声，故C错误；
D、太阳能是清洁能源，应积极开发和利用，能大大减少化石燃料的使用，故D正确。
故选：D。
7．（2分）（2023•湘潭）下列物品，通常情况下属于导体的是（ ）
A．木铲 B．铁锅 C．玻璃杯 D．陶瓷盘
【解答】解：铁锅比较容易导电的物体，木铲、玻璃杯和陶瓷盘不容易导电，是绝缘体。
故选：B。
第13页（共31页）8．（2分）（2023•湘潭）智能快递柜既可通过手机扫码（相当于S 闭合），也可通过输入密码
1
（相当于S 闭合）使装置 启动，打开柜门完成取件。符合以上要求的电路示意图是（
2
）
A． B．
C． D．
【解答】解：由题意知，智能快递柜既可通过手机扫码（相当于S 闭合），也可通过输入密
1
码（相当于S 闭合）使装置 启动，说明两开关可以独立工作、互不影响，即两开关并联
2
后共同控制装置 ；由各选项电路图知，BCD不符合题意，A符合题意。
故选：A。
9．（2分）（2023•湘潭）探究压力的作用效果与压力的关系时，保持受力面积不变。采用的方
法是（ ）
A．类比法 B．理想实验法 C．控制变量法 D．等效替代法
【解答】解：A、类比法也叫“比较类推法”，是指由一类事物所具有的某种属性，可以推测
与其类似的事物也应具有这种属性的推理方法，其结论必须由实验来检验，类比对象间共
有的属性越多，则类比结论的可靠性越大，故A不符合题意。
B、物理学中，常常有难以达到条件的时候，这时，我们常常需要借助将实验想象为理想情
况下来达到我们的目的，在实验基础上经过概括、抽象、推理得出规律，这种研究问题的
方法就叫理想实验法，故B不符合题意。
C、控制变量法，就是在研究和解决问题的过程中，对影响事物变化规律的因素或条件加
以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究
第14页（共31页）的问题，故C符合题意。
D、等效替代法是指在研究某一个物理现象和规律中，因实验本身的特殊限制或因实验器
材等限制，不可以或很难直接揭示物理本质，而采取与之相似或有共同特征的等效现象来
替代的方法，故D不符合题意。
故选：C。
10．（2分）（2023•湘潭）将一根短的金属丝缓慢拉长，下列物理量变大的是（ ）
A．质量 B．体积 C．电阻 D．密度
【解答】解：A、将一根铁丝拉长后，形状发生变化，所含物质多少没有变化，所以质量不变，
故A不符合题意；
B、将一根铁丝拉长后，长度变长了，横截面积变小了，体积不变，故B不符合题意；
C、将一根铁丝拉长后，长度变长了，横截面积变小了，所以电阻变大了，故C符合题意；
D、将一根铁丝拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，故
D不符合题意。
故选：C。
11．（2分）（2023•湘潭）如图是电能表表盘示意图，下列说法正确的是（ ）
A．电能表是用来测电功率的仪器
B．此时电能表的读数为61985kW•h
C．这个电能表通过的电流一定为10A
D．这个电能表应该在220V的电路中使用
【解答】解：A、电能表是用来测电功的仪器，故A错误；
B、此时电能表的读数为6198.5kW•h，故B错误；
C、这个电能表通过的电流不一定为10A，故C错误；
D、这个电能表应该在220V的电路中使用，故D正确。
故选：D。
12．（2分）（2023•湘潭）下列做法不符合安全用电要求的是（ ）
第15页（共31页）A．不靠近高压带电体
B．家用电器的开关接在火线上
C．用湿抹布擦拭通电的电器
D．更换灯泡前先断开电源开关
【解答】解：A、安全用电的基本原则：不接触低压带电体，不靠近高压带电体，故A正确；
B、家用电器的开关要接在火线上，比如灯泡要与开关串联，并且开关与火线相连，这样当
灯泡出现故障进行维修时，断开开关就可以断开灯泡与火线的连接了，故B正确；
C、生活中的水是导体，用湿抹布擦电器容易发生触电，故C错误；
D、更换灯泡时容易碰到金属部分，切断电源可以保证金属部分不带电，故D正确。
故选：C。
13．（2分）（2023•湘潭）如图为一种佩戴在手腕上的“计步器”，其基本构造是在一段塑料
管中密封一小块磁铁，管外绕着线圈。运动时，磁铁在管中往复运动，线圈输出不断变化
的电流，从而实现计步。下列设备与“计步器”产生电流的原理相同的是（ ）
A．发电机 B．电动机 C．电风扇 D．电水壶
【解答】解：A、计步器是利用电磁感应现象来工作的，和发电机的原理相同，故A符合题
意；
BC、电动机和电风扇是利用通电导体在磁场中受力作用的原理来工作的，故BC不符合题
意；
D、电水壶是利用电流的热效应来工作的，故D不符合题意。
故选：A。
14．（2分）（2023•湘潭）如图所示，水平静止放置的空易拉罐会向摩擦过的塑料管滚动，下列
说法正确的是（ ）
A．摩擦起电创造了电荷
B．静止放置的易拉罐没有惯性
第16页（共31页）C．塑料管与易拉罐之间相互排斥
D．易拉罐受到引力，运动状态发生了改变
【解答】解：A、摩擦起电的实质是电子的转移，不是创造了电荷，故A错误；
B、任何物体都有惯性，故B错误；
CD、摩擦过的塑料管因为摩擦起电，能够吸引轻小物体，易拉罐受到引力，运动状态发生
了改变，故C错误、D正确。
故选：D。
15．（2分）（2023•湘潭）取口香糖锡纸，剪成如图1所示形状，其中AB和CD段等长。戴好防
护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图2所示，发现锡纸条很快开
始冒烟、着火。下列分析正确的是（ ）
A．通过AB和CD段的电流不相等
B．正常情况下，AB段会先着火
C．AB和CD段的电压相等
D．AB和CD段的电阻相等
【解答】解：A、AB和CD段锡纸串联电路中，由于串联电路中的电流处处相等，所以通过
AB和CD段的电流相等，故A错误；
BD、在材料和长度相同时，导体的横截面积越小，电阻越大，由图知，AB段的横截面积小
于CD段的横截面积，所以AB段的电阻大于CD段的电阻，根据Q＝I2Rt可知，在电流和
通电时间一定时，AB段产生的热量多，温度高，先着火，故B正确，D错误；
C、AB段的电阻大于CD段的电阻，根据串联电路的分压原理可知，AB段的电压大于CD
段的电压，故CD错误。
故选：B。
二、双项选择题（本题共3小题，共6分。每小题都有两个选项符合题目要求。全部选对的得2
分，选对但不全的得1分，有选错的得0分。请把答案填涂在答题卡上。）
（多选）16．（2分）（2023•湘潭）如图所示，指尖陀螺中间是轴承，内有滚珠，边上有三个金属
第17页（共31页）制作的飞叶，拨动后，飞叶可以绕轴在指尖上长时间转动。下列分析正确的是（ ）
A．指尖陀螺的重心在飞叶上
B．飞叶转动时遵循能量守恒定律
C．轴承内的滚珠，有利于减小摩擦
D．指尖陀螺受到的重力和支持力是一对相互作用力
【解答】解：A、指尖陀螺在竖直方向上处于平衡状态，受到的重力和支持力是一对平衡力，
这两个力在同一直线上，因此指尖陀螺的重心一定也在这条直线上，故A错误；
B、任何的能量转化和转移都遵循能量守恒定律，因此，飞叶转动时遵循能量守恒定律，故
B正确；
C、轴承内的滚珠，是变滑动为滚动，有利于减小摩擦，故C正确；
D、指尖陀螺受到的重力和支持力是作用在同一物体上的两个力，不是是一对相互作用力，
故D错误。
故选：BC。
（多选）17．（2分）（2023•湘潭）光刻技术的工作原理如图所示。用紫外光照射镂空掩膜，调整
镂空掩膜、缩图透镜的位置，恰好能在硅片上成极小的清晰的像，从而实现集成电路的
“光刻”，下列说法正确的是（ ）
A．缩图透镜相当于凸透镜，凸透镜可以用于矫正近视眼
B．镂空掩膜位于缩图透镜的二倍焦距以内
C．镂空掩膜的像是倒立缩小的
第18页（共31页）D．硅片相当于光屏
【解答】解：A、根据图示可知，缩图透镜对光线具有会聚作用，是凸透镜，可用于矫正远视
眼，故A错误；
BC、由图可知要制造出含有众多元件的集成电路，则掩膜上的电路在硅片上的像应变小，
所以可知该凸透镜成倒立、缩小的实像，与照相机的原理相同，镂空掩膜位于缩图透镜的
二倍焦距以外，故B错误，C正确；
D、图中的像成在硅片上，硅片相当于光屏，故D正确。
故选：CD。
（多选）18．（2分）（2023•湘潭）如图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R
1
的阻值随CO浓度增大而减小，R 是滑动变阻器，开关S闭合，当CO浓度高于某一设定
2
值时，电铃报警。下列说法正确的是（ ）
A．电磁铁的上端是N极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U 减小，CO的报警浓度会变高
1
【解答】解：（1）控制电路中，两电阻串联接入电路，当CO浓度升高时，气敏电阻R 的阻
1
值减小，控制电路的总电阻减小，电源电压不变，由欧姆定律可知控制电路中的电流增大，
所以电磁铁的磁性增强，故C错误；
当CO浓度高于某一设定值时，衔铁被吸下，电铃发声报警，所以电铃应接在C和D之间，
故B错误；
（2）根据图示可知，电流从电磁铁的下端流入、上端流出，根据安培定则可知，电磁铁的上
端为N极，故A正确；
（3）用久后，电源电压U 会减小，由欧姆定律可知只有当R 阻值变小时，控制电路才能达
1 1
到衔铁被吸下的最小电流，结合题意可知报警时CO最小浓度比设定值高，故D正确。
第19页（共31页）故选：AD。
三、填空、作图题（本题每空1分，作图1分，共14分。请把答案填在答题卡上。）
19．（2分）（2023•湘潭）（1）如图，轻质杠杆保持平衡，O为支点。请在图中，画出力F的力臂
L；
（2）这是一个 省力 （选填“省力”或“费力”）杠杆。
【解答】解：（1）首先延长力F的作用线，然后由支点O向F的作用线作垂线，垂线段的长
度为F的力臂，如下图所示：
；
（2）由图可知，动力臂大于阻力臂，属于省力杠杆。
故答案为：（1）见解答图；（2）省力。
20．（2分）（2023•湘潭）如图所示的刻度尺的分度值是 1 mm，被测物体长度是 2.4 5
cm。
【解答】解：图中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝
1mm，即此刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与4.45cm对齐，故物
体的长度为2.45cm。
故答案为：1；2.45。
21．（2分）（2023•湘潭）如图所示，白鹭平行于水面飞行，距水面2m。水中的“白鹭”是
虚 （选填“实”或“虚”）像，它距空中的白鹭 4 m。
第20页（共31页）【解答】解：一个白鹭正平行于水面飞行，看到白鹭的倒影是由于光的反射形成的虚像；白
鹭所成的像相对于水面是对称的，又因为白鹭到水面的距离等于“倒影”到水面的距离，
即为2m，故像到白鹭的距离为2m+2m＝4m。
故答案为：虚；4。
22．（2分）（2023•湘潭）旅行中，汽车在公路上快速行驶时，窗外的空气流速大，压强 小 ，
窗帘受到向外的力，飘向窗外。车行驶到高山上时，发现密封的零食包装袋鼓起了，这是
因为高山上的大气压比山脚下的 小 （两空均选填“大”或“小”）造成的。
【解答】解：（1）根据流体压强和流速的关系可知，车行驶时，打开车窗，窗外的空气流速大
压强小，窗内的空气流速小压强大，窗帘受到向外的压强大于向内的压强，把窗帘压向窗
外；
（2）因为大气压随高度增加而减小，所以山顶上的气压比山脚下的气压低，车行驶到高山
上时，外界大气压变小，而密封的零食包装袋内气压不变，袋内的气压大于外部大气压，
因此包装袋会鼓起来。
故答案为：小；小。
23．（3分）（2023•湘潭）神舟十六号载人飞船由火箭运载加速升空时，以火箭为参照物，飞船
是 静止 （选填“运动”或“静止”）的，飞船重力势能 增大 （选填“增大”或
“减小”），航天员在太空中是利用 电磁波 （选填“电磁波”或“超声波”）和地面
通讯。
【解答】解：以火箭为参照物，飞船与火箭的位置不变，飞船是静止的；
飞船加速升空时，质量不变，高度增加，重力势能增大；
航天员在太空中是利用电磁波和地面通讯。
故答案为：静止；增大；电磁波。
24．（3分）（2023•湘潭）如图1所示，文具盒在水平向右的推力F的作用下，沿水平桌面运动，
F与时间t的关系如图2所示。0～2s内，文具盒做匀速直线运动，此过程中它所受的摩擦
力方向向 左 （选填“左”或“右”），大小为 2 N；3～4s内，文具盒所受合力的
大小为 1 N。
第21页（共31页）【解答】解：文具盒在水平向右的推力F的作用下，沿水平桌面运动，F与时间t的关系如
图2所示。0～2s内，文具盒做匀速直线运动，受力平衡，由图像知，推力为2N，则此过程
中它所受的摩擦力方向与推力方向相反，即向左，大小等于推力，即2N；
3～4s内，受到的推力为3N，而滑动摩擦力与压力和接触面的粗糙程度有关，两者都不变，
摩擦力不变，由于摩擦力与推力方向相反，文具盒所受合力的大小F﹣f＝3N﹣2N＝1N。
故答案为：左；2；1。
四、实验、探究题（本题每空1分，共27分。请把答案填在答题卡上。）
25．（6分）（2023•湘潭）用如图1所示实验装置，探究室温下冰熔化时温度的变化规律。
（1）将冰打碎后放入烧杯，温度计插入碎冰中。图2中温度计示数为 ﹣ 3 ℃。
（2）由实验数据绘制成图3所示图像，可知，AB段该物质是 固 态，BC段 需要
（选填“需要”或“不需”）吸热；由实验可知，冰属于 晶体 （选填“晶体”或“非
晶体”）。
（3）研究表明晶体的熔点与压强有关，压强越大，晶体的熔点越低，如图4，在温度较低的
环境中，将拴有重物的细金属丝挂在冰块上，金属丝下方与冰接触处的压强 增大 （选
填“增大”或“减小”），从而使冰的熔点 降低 （选填“升高”或“降低”）了，金
属丝下方的冰块熔化，熔化而成的水又很快凝固，金属丝穿冰块而过且不留缝隙。
【解答】解：（1）由图2可知，温度计的最小刻度值是1℃，且液柱在零刻度线下方，因此该
温度计的示数是﹣3℃；
（2）由图3可知，冰在熔化过程中温度保持0℃不变，符合晶体的熔化特点，所以冰是晶体；
第22页（共31页）晶体熔化需要不断吸收热量，在AB段物质处于固体状态，在BC段物质的温度保持0℃
不变，此时吸热，物质正在熔化；
（3）使用细金属丝，在压力一定时，可以通过减小受力面积的方法来增大压强；悬挂重物
是在受力面积一定时，可以通过增大压力来增大压强；
因此使用细金属丝和悬挂重物的目的都是增大（钢丝对冰块的）压强，增大压强可以降低
冰的熔点。
故答案为：（1）﹣3；（2）固；需要；晶体；（3）增大；降低。
26．（6分）（2023•湘潭）用天平和量筒测量某种饮料的密度。
（1）将天平放在水平台上，游码归零，发现指针指在分度盘的右侧，如图1所示，则应将平
衡螺母向 左 （选填“左”或“右”）调节使天平平衡。
（2）如图2所示，测得烧杯和饮料的总质量为 71. 2 g；向量筒中倒入部分饮料，如图3
所示，量筒中饮料的体积为 3 0 mL；用天平测得烧杯和剩余饮料的总质量为40g，则
饮料的密度为 1.04×1 0 3 kg/m3。
（3）只利用天平、两个完全相同的空烧杯和适量的水也能测量出饮料的密度，步骤如下：
①调好天平，测出一个烧杯的质量m ：
0
②将一个烧杯装入适量的水，测出烧杯和水的总质量m ；
1
③另一个烧杯装同样高度的饮料，测出烧杯和饮料的总质量m ；
2
则烧杯内饮料的体积V＝ ，密度 ； （两空均用已知量的字
ρ
母表示， 已知）。
水
【解答】解ρ：（1）将天平放在水平台上，游码归零，发现指针指在分度盘的右侧，将平衡螺母
向左调节，使天平平衡；
第23页（共31页）（2）由图乙可知，标尺的分度值为0.2g，烧杯和饮料的质量m ＝50g+20g+1.2g＝71.2g，
1
图丙中量筒的分度值为1mL，饮料的体积V＝30mL＝30cm3；
饮料的质量m＝m ﹣m ＝71.2g﹣40g＝31.2g；
1 2
饮料的密度 ＝ ＝1.04×103kg/m3；
ρ
（3）烧杯内饮料的体积V＝V水 ＝ ，
饮料的质量m＝m ﹣m ，
2 0
饮料的密度 ＝ 。
ρ
故答案为：（1）左；（2）71.2；30；1.04×103；（3） ； 。
27．（7分）（2023•湘潭）用图所示装置测量滑轮组的机械效率，部分实验数据如下表：
实验次数 钩码重力 钩码上升高度h/ 拉力F/N 绳子自由端 机械效率
G/N cm 移动距离s/
cm η
1 2.0 5 1.0 15 66.7%
2 4.0 5 1.8 15 74.1%
3 4.0 10 1.8 30 74.1%
4 6.0 5 2.5 15
（1）实验过程中，缓慢竖直拉动弹簧测力计，使钩码向上做 匀速直线 运动。第1次实
验时，钩码上升的时间为3s，此过程中，绳子自由端上升的速度为 0.0 5 m/s。
（2）第4次实验时所做的有用功为 0. 3 J，滑轮组的机械效率是 8 0 %。
（3）分析1、2、4次实验的数据可知，使用同一滑轮组提升重物时，重物重力越 大 （选
填“大”或“小”），滑轮组的机械效率越高；分析2、3次实验的数据可知，滑轮组的机
械效率与钩码上升的高度 无关 （选填“有关”或“无关”）。
（4）用滑轮组提升重物时，下列选项中也可提高机械效率的是 A 。
A．换用更轻的动滑轮
B．加快提升物体的速度
第24页（共31页）【解答】解：（1）实验过程中，缓慢竖直拉动弹簧测力计，使钩码向上做匀速直线运动。第1
次实验时，钩码上升的时间为 3s，此过程中，绳子自由端上升的速度为：
。
（2）第 4 次实验时所做的有用功为：W 有 ＝Gh＝6.0N×0.05m＝0.3J；W 总 ＝Fs＝
2.5N×0.15m＝0.375J；滑轮组的机械效率为： 。
（3）分析1、2、4次实验的数据可知，使用同一滑轮组提升重物时，重物重力越大，滑轮组
的机械效率越高；
分析2、3次实验的数据可知，滑轮组的机械效率与钩码上升的高度无关。
（4）A．换用更轻的动滑轮，所做的额外功越少，机械效率越高，故A符合题意；
B．加快提升物体的速度。机械效率不变，故B不符合题意。
故选：A。
故答案为：（1）匀速直线；（2）0.3；80；（3）大；无关；（4）A。
28．（8分）（2023•湘潭）利用图1所示的电路测量小灯泡的电功率，小灯泡的额定电压为
2.5V。
第25页（共31页）（1）用笔画线代替导线，将图1中所示的器材连接成完整电路。
（2）连接电路时开关应处于 断开 （选填“断开”或“闭合”）状态，正确连接后，应
将滑片P由最大电阻处缓慢向 A 端移动（选填“A”或“B”），使灯逐渐变亮。
（3）某次实验时，电流表的示数如图2所示，则通过灯L的电流为 0. 2 A；移动滑片P，
记下多组电压和电流值，绘制成图3所示的图像，根据图像的信息，小灯泡的额定电功率
为 0.62 5 W。
（4）实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，
电压表的示数 变大 （选填“变大”、“变小”或“不变”）。
（5）在没有电流表的情况下，用如图4所示的实验电路，也可以测出小灯泡的额定功率。
己知小灯泡的额定电压为U额 ，定值电阻的阻值为R，实验步骤如下：
①只闭合开关S、S
1
，调节滑片，使电压表示数为U额 ；
②保持滑片位置不变，只闭合开关S、S ，此时电压表的示数为U；
2
可知小灯泡的额定功率P额 ＝ （用U额 、U和R表示）；若已知电源电压
为U
0
，此时滑动变阻器接入电路的阻值R
x
＝ （用U
0
、U额 、U和R表示）。
【解答】解：（1）连接电路时，电压表与灯泡并联，且电流从电压表的正接线柱流入，根据额
第26页（共31页）定 电 压 2.5V ， 确 定 选 择 小 量 程 ， 完 整 电 路 如 图 所 示 ：
。
（2）为保护电路，连接电路时，开关应处于断开状态；滑动变阻器开始处于最大阻值处，即
在图中的B端，正确连接后，要使灯变亮，应减小滑动变阻器连入电路的电阻，应将滑片
向A端移动；
（3）由图2知，电流表选择的量程为0﹣0.6A，分度值为0.02A，指针位于0.2A位置，故电
流表示数为0.2A；由图3知，当小灯泡两端电压为其额定电压2.5V时，通过灯泡的电流为
0.25A，故小灯泡的额定电功率P＝UI＝2.5×0.25A＝0.625W；
（4）电路为灯泡与滑动变阻器串联，正常工作时电压表测量灯泡两端电压，灯泡两端电压
小于电源电压；在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，小灯泡处发
生断路，电压表测量电源电压，故电压表示数变大；
（5）①只闭合开关S、S ，灯泡、定值电阻和滑动变阻器串联，电压表测量灯泡两端电压，
1
调节滑片，使电压表示数为U额 ，此时灯泡正常发光；
②保持滑片位置不变，只闭合开关S、S ，电路仍为灯泡、定值电阻和滑动变阻器串联，电
2
路电流不变，电压表测量灯泡和定值电阻两端的总电压，此时电压表的示数为U，则定值
电阻两端电压为U﹣U额 ，电路电流为I额 ＝ ；
故可知小灯泡的额定功率P额 ＝U额I额 ＝ （用U额 、U和R表示）；若已知电
源电压为U ，则滑动变阻器两端的电压为U ﹣U，此时滑动变阻器接入电路的阻值R ＝
0 0 x
第27页（共31页）＝ （用U
0
、U额 、U和R表示）。
故答案为：（1）见解答图；（2）断开；A；（3）0.2；0.625；（4）变大；（5） ；
。
五、综合题（本题共23分。解答部分请将必要的文字说明、公式和重要的演算步骤填写在答
题卡上。）
29．（6分）（2023•湘潭）如图为小明家的电压力锅，下表是它的铭牌，在锅内装入2.5kg初温
为15℃的食材，加热至95℃，已知c食材 ＝3.3×103J/（kg•℃），q天然气 ＝4.4×107J/m3。问：
（1）电压力锅加热时，电流为 5 A，电阻为 4 4 。
（2）此过程中，食材吸热 6.6×1 0 5 J；这些热量相当于完Ω全燃烧 0.01 5 m3天然气放
出的热量。
（3）若该压力锅的加热效率为80%，此加热过程需要多长时间？
高速压力锅
加热功率：1100W
额定容量：4.0L
额定电压：220V﹣50Hz
工作压强：105kPa
型号：MY﹣HT4085PG
生产批号：1711211619
【解答】解：（1）由表格数据可知，电压力锅的额定功率P＝1100W，
由P＝UI可知，电压力锅加热时的电流：I＝ ＝ ＝5A；
由I＝ 可知，电压力锅的电阻：R＝ ＝ ＝44 ；
Ω
第28页（共31页）（2）食材吸收的热量：Q吸 ＝c食材m（t﹣t
0
）＝3.3×103J/（kg•℃）×2.5kg×（95℃﹣15℃）＝
6.6×105J；
根据题意可知，天然气完全燃烧放出的热量：Q放 ＝Q吸 ＝6.6×105J，
由Q放 ＝Vq可知，相当于完全燃烧天然气的体积：V＝ ＝ ＝
0.015m3；
（3）由 ＝ 可知，电压力锅消耗的电能：W＝ ＝ ＝8.25×105J，
η
由P＝ 可知，加热过程需要的时间：t′＝ ＝ ＝750s。
答：（1）5；44；
（2）6.6×105；0.015；
（3）若该压力锅的加热效率为80%，此加热过程需要的时间为750s。
30．（8分）（2023•湘潭）“曹冲称象”是家喻户晓的典故，兴趣小组受此启发，找来一个上端
开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如图
1所示，此时圆筒浸入水中的深度为5cm，水面与圆筒A点相平。利用此装置标上刻度后
放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如图2所示，圆筒浸
入水中的深度为10cm，水面与圆筒B点相平。已知圆筒底面积为10cm2，圆筒和铁块总重
为0.6N，装置始终处于漂浮状态，圆筒始终竖直。则：
（1）图1中圆筒和铁块受到的总浮力是 0. 6 N，它们浸入水中的总体积是 6×1 0 ﹣ 5
m3，铁块所受到的浮力为 0. 1 N。
（2）图2中圆筒底部受到水的压强是 100 0 Pa，受到水的压力为 1 N。
（3）为方便测量，圆筒A点应标上 0 kg刻度线。
（4）利用此装置测量时，圆筒B点的刻度线对应的质量应为多少？
【解答】解：（1）图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力，即F浮 ＝G＝
第29页（共31页）0.6N；
它们浸入水中的总体积：V排 ＝ ＝ ＝6×10﹣5m3，
圆筒受到的浮力：F浮圆筒 ＝ 水gV排圆筒 ＝1.0×103kg/m3×10N/kg×10×5×10﹣6m3＝0.5N，
铁块所受到的浮力为：F浮铁ρ＝F浮 ﹣F浮圆筒 ＝0.6N﹣0.5N＝0.1N；
（2）图2中圆筒底部受到水的压强是：p＝ 水gh＝1.0×103kg/m3×10N/kg×10×10﹣2m＝
1000Pa， ρ
受到水的压力为：F＝pS＝1000Pa×10×10﹣4m2＝1N；
（3）此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
（4）图2中圆筒受到的浮力：ΔF浮圆筒 ＝ 水gΔV排圆筒 ＝1.0×103kg/m3×10N/kg×10×（10﹣5）
×10﹣6m3＝0.5N， ρ
利用此装置测量时，圆筒B点的刻度线对应的质量应为m＝ ＝ ＝
0.05kg。
故答案为：（1）0.6；6×10﹣5；0.1；（2）1000；1；（3）0；（4）圆筒B点的刻度线对应的质量应
为0.05kg。
31．（9分）（2023•湘潭）变频空调的变频压缩机可以根据环境温度自动调整工作时间和功率。
某变频空调电路原理示意图如图1所示，其中控制电路的电源电压U ＝12V，R 为调控电
1 s
阻，可通过遥控调节其阻值大小，R 为热敏电阻，其阻值随温度变化的图像如图2所示，L
t
为磁控开关，当热敏电阻R 的阻值发生变化时，磁控开关线圈的电流随之发生变化，当电
t
流大于或等于0.02A时，L的两个磁性弹片相互吸合，工作电路的变频压缩机开始工作。
电压U ＝220V，R 为保护电阻，磁控开关L的线圈电阻不计。问：
2 0
（1）压缩机工作过程中内部的电动机主要把电能转化成 机械 能；当S接通，电流大
于或等于0.02A时，L的两个磁性弹片的前端为 异 名磁极。
（2）由图2可知，热敏电阻R 的阻值随着温度t的升高而变减 小 ；若房间内部的温度
t
为22.5℃，此时热敏电阻R 的阻值为 10 0 。
t
（3）用遥控将R
s
的阻值调小时，设定温度变Ω 低 ；家用空调最高设定温度通常为
30℃，则调控电阻R 的阻值不能超过 55 0 。
s
（4）由于变频作用，某段时间内工作电路的总功Ω 率变化如图3所示，已知保护电阻R
0
＝
第30页（共31页）2 ， 则 10min 内 R 消 耗 的 电 能 是 多 少 ？
0
Ω
【解答】解：（1）压缩机在工作过程中主要把电能转化成机械能；
当S接通时，由安培定则可判断出图中线圈L的两个磁性弹片的前端为异名磁极；
（2）由图2可知，热敏电阻R 的阻值随着温度t的升高而变减小；若房间内部的温度为
t
22.5℃，此时热敏电阻R 的阻值为100 ；
t
（3）控制电路中，两电阻串联接入电路，Ω根据串联电路电阻规律可知将R
s
的阻值调小时，
电路总电阻变小，根据欧姆定律可知此时通过电路的电流变大，工作电路开始工作，所以
设定温度变低；
当 I≥20mA＝0.02A 时压缩机开始工作，此时控制电路的总电阻 R＝R+R ＝ ＝
t a
＝600 ；
Ω
30℃时热敏电阻R 的阻值为50 ，所以R ＝R﹣R＝600 ﹣50 ＝550 ；
t a t
Ω Ω Ω Ω
（4）变频空调工作电流I′＝ ＝ ＝5A，I″＝ ＝ ＝2A；
保护电阻消耗的电能：W＝I′2R t+I″2R t′＝（5A）2×2 ×4×60s+（2A）2×2 ×（10﹣4）
0 0
×60s＝14880J。 Ω Ω
故答案为：（1）机械；异；（2）小；100；（3）低；550；（4）10min内R 消耗的电能是14880J。
0
第31页（共31页）
