2023年湖南省郴州市中考物理试卷
一、选择题（本题共13小题，每小题3分，共39分。每小题给出的选项中，只有一项符合题目
要求。）
1．（3分）下列说法正确的是（ ）
A．最早证明大气压强存在的实验是托里拆利实验
B．绝缘体不易导电，是因为绝缘体内部没有电荷
C．汽车发动机用水作冷却剂，是利用了水的比热容大的性质
D．在流体中，流速越快的位置，压强越大

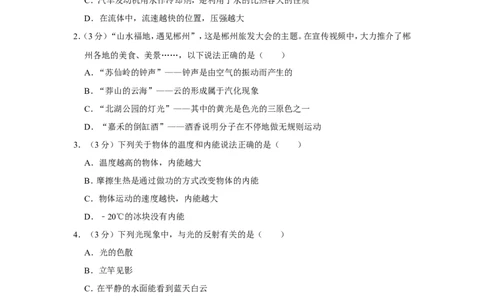

2．（3分）“山水福地，遇见郴州”，这是郴州旅发大会的主题。在宣传视频中，大力推介了郴
州各地的美食、美景……，以下说法正确的是（ ）
A．“苏仙岭的钟声”——钟声是由空气的振动而产生的
B．“莽山的云海”——云的形成属于汽化现象
C．“北湖公园的灯光”——其中的黄光是色光的三原色之一
D．“嘉禾的倒缸酒”——酒香说明分子在不停地做无规则运动
3．（3分）下列关于物体的温度和内能说法正确的是（ ）
A．温度越高的物体，内能越大
B．摩擦生热是通过做功的方式改变物体的内能
C．物体运动的速度越快，内能越大
D．﹣20℃的冰块没有内能
4．（3分）下列光现象中，与光的反射有关的是（ ）
A．光的色散
B．立竿见影
C．在平静的水面能看到蓝天白云
D．沙漠上空出现海市蜃楼
5．（3分）中国的航天航空技术处于世界领先水平。2023年5月30日，神舟16号飞船成功发
射，并与天宫1号目标飞行器成功交会对接。以下说法正确的是（ ）
A．火箭升空时，它所受的推力和重力是一对平衡力
B．成功对接后，以天宫1号为参照物，飞船是静止的
C．火箭的发动机是将机械能转化为内能的机器
D．宇航员与地面工作人员是利用超声波进行通信的
第1页（共24页）6．（3分）下列测量工具读数正确的是（ ）
A． 物体的长度：2.70cm
B． 温度计的示数：34℃
C． 游码在标尺上的读数：4.4g
D． 量筒中水的体积：25mL
7．（3分）下列有关摩擦力的说法不正确的是（ ）
A．走路时鞋底与路面间的摩擦是有益摩擦
B．自行车刹车时，是通过增大刹车胶皮与钢圈之间的压力来增大摩擦力
C．摩擦力不一定是阻力
D．摩擦力的方向总是与物体的运动方向相反
8．（3分）在探究电磁感应现象时，要改变感应电流的方向，下列方法中正确的是（ ）
A．改变导体切割磁感线的方向
B．改变导体所在处磁场的强弱
第2页（共24页）C．改变导体切割磁感线的速度大小
D．改变导体的长度
9．（3分）如图是某拦河大坝的截面示意图。则A点受到水的压强是（g取10N/kg）（ ）
A．4×105Pa B．3×105Pa C．5×105Pa D．1×105Pa

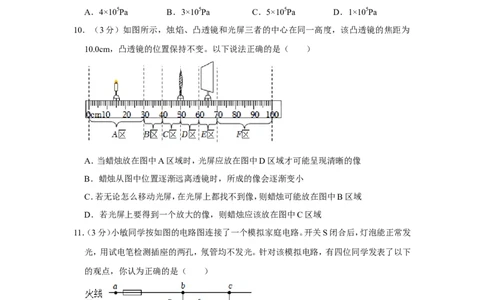

10．（3分）如图所示，烛焰、凸透镜和光屏三者的中心在同一高度，该凸透镜的焦距为
10.0cm，凸透镜的位置保持不变。以下说法正确的是（ ）
A．当蜡烛放在图中A区域时，光屏应放在图中D区域才可能呈现清晰的像
B．蜡烛从图中位置逐渐远离透镜时，所成的像会逐渐变小
C．若无论怎么移动光屏，在光屏上都找不到像，则蜡烛可能放在图中B区域
D．若光屏上要得到一个放大的像，则蜡烛应该放在图中C区域
11．（3分）小敏同学按如图的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发
光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下
的观点，你认为正确的是（ ）
A．小华说：保险丝是用电阻较大、熔点较高的材料制成的
B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C．小丽说：插座无法正常工作，原因可能是cd间断路
D．小潇说：插座无法正常工作，原因可能是ab间断路
第3页（共24页）12．（3分）如图所示，水平桌面上甲、乙两相同的容器装有体积相等的不同液体。将同种材料
制成的实心物体A、B分别放入甲、乙两容器中，静止时两容器中的液面保持相平，则（
）
A．物体A受到的浮力大于物体B受到的浮力
B．甲容器中液体的密度小于乙容器中液体的密度
C．甲、乙两容器的底部受到液体的压强相等
D．甲容器对桌面的压力小于乙容器对桌面的压力

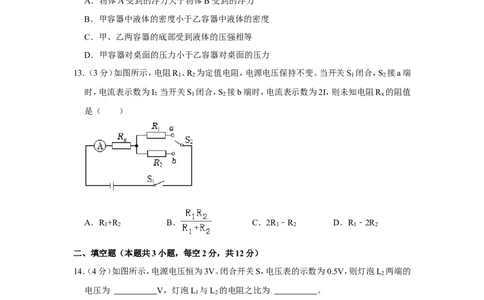

13．（3分）如图所示，电阻R 、R 为定值电阻，电源电压保持不变。当开关S 闭合，S 接a端
1 2 1 2
时，电流表示数为I；当开关S 闭合，S 接b端时，电流表示数为2I，则未知电阻R 的阻值
1 2 x
是（ ）
A．R +R B． C．2R ﹣R D．R ﹣2R
1 2 1 2 1 2
二、填空题（本题共3小题，每空2分，共12分）
14．（4分）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L 两端的
2
电压为 V，灯泡L 与L 的电阻之比为 。
1 2
15．（4分）重为5N的实心物体挂在弹簧测力计下，物体浸没在水中时，弹簧测力计的示数为
3N，此时物体受到的浮力为 N，物体的密度是 kg/m3。（g取
第4页（共24页）10N/kg）
16．（4分）如图所示，物体重10N，每个滑轮重1N，在F＝2.5N的拉力作用下，物体上升了
1m，则拉力做的有用功是 J，克服绳重及滑轮与绳子之间的摩擦所做的额外功
为 J。
三、作图与实验探究题（本题共4小题，17、18题3分，19题10分，20题12分，共28分。）
17．（3分）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播
知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）
18．（3分）如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F 的示意图。
1

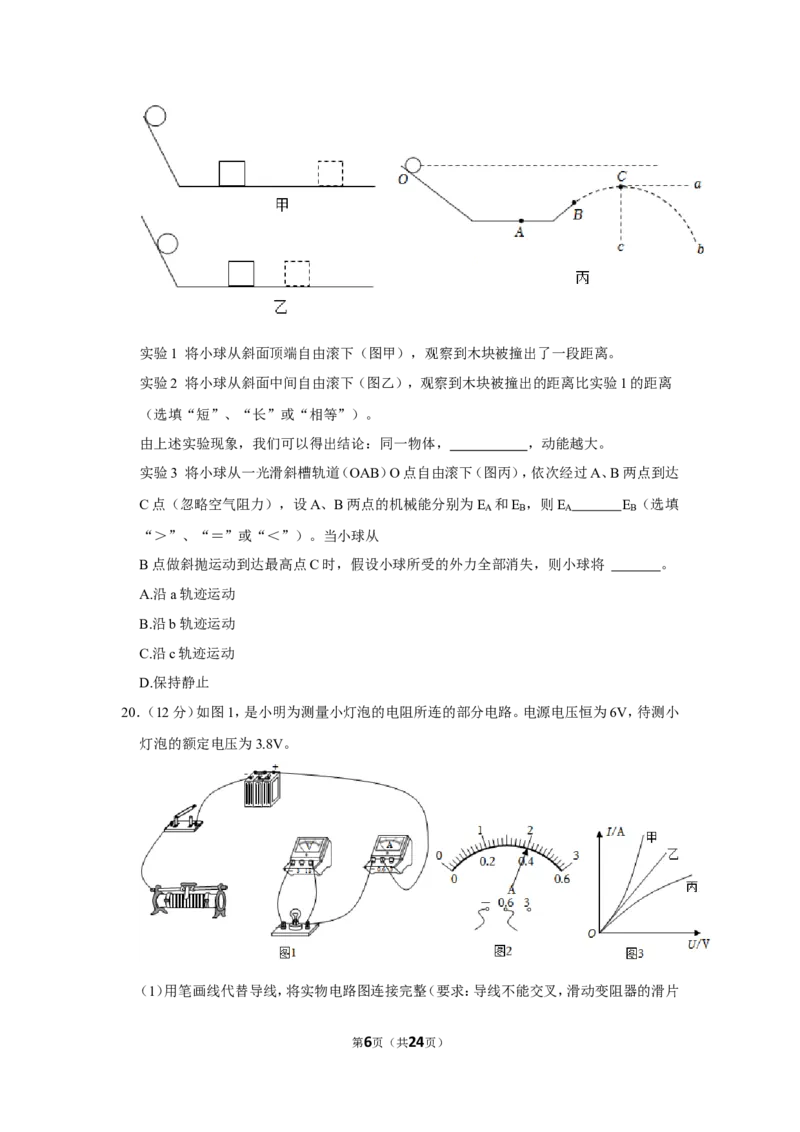

19．（10分）小明通过下面的实验，研究“动能的大小与物体运动的速度有关”的问题。质量
相同的小球，从斜面上不同高度处自由滚下，小球到达水平面时的速度是 的。
（选填“相同”或“不同”）。
第5页（共24页）实验1 将小球从斜面顶端自由滚下（图甲），观察到木块被撞出了一段距离。
实验2 将小球从斜面中间自由滚下（图乙），观察到木块被撞出的距离比实验1的距离
（选填“短”、“长”或“相等”）。
由上述实验现象，我们可以得出结论：同一物体， ，动能越大。
实验3 将小球从一光滑斜槽轨道（OAB）O点自由滚下（图丙），依次经过A、B两点到达
C点（忽略空气阻力），设A、B两点的机械能分别为E 和E ，则E E （选填
A B A B
“＞”、“＝”或“＜”）。当小球从
B点做斜抛运动到达最高点C时，假设小球所受的外力全部消失，则小球将 。
A.沿a轨迹运动
B.沿b轨迹运动
C.沿c轨迹运动
D.保持静止
20．（12分）如图1，是小明为测量小灯泡的电阻所连的部分电路。电源电压恒为6V，待测小
灯泡的额定电压为3.8V。
（1）用笔画线代替导线，将实物电路图连接完整（要求：导线不能交叉，滑动变阻器的滑片
第6页（共24页）向左移动时，小灯泡变暗）。
（2）闭合开关后，发现电流表有示数，电压表无示数，移动滑动变阻器滑片时，电流表示数
有明显变化，电压表示数始终为零。其原因可能是 。
A.滑动变阻器接触不良
B.开关接触不良
C.小灯泡被短路
D.小灯泡的灯丝断了
（3）排除故障后，进行了多次测量。其中小灯泡正常发光时的电流表示数如图2所示，其
读数为 A，此时小灯泡的电阻为 。
（4）该实验多次测量的目的是 。 Ω
A.求平均值，减小实验的误差
B.寻找普遍规律，避免实验的偶然性
（5）分析表中的数据，你认为小灯泡的电阻变化规律最接近I﹣U图象（图3）中的哪一条
。
A.甲曲线
B.乙曲线
C.丙曲线
实验次数 1 2 3 4 5
电压U/V 2.0 2.5 3.0 3.8 4.0
电流I/A 0.33 0.34 0.35 0.41
电阻R/ 6.1 7.4 8.6 9.8
四、计算题（本Ω题共2小题，21题10分，22题11分，共21分。要求写出必要的文字说明、公式
和重要的演算步骤，只写出最终答案不能计分）

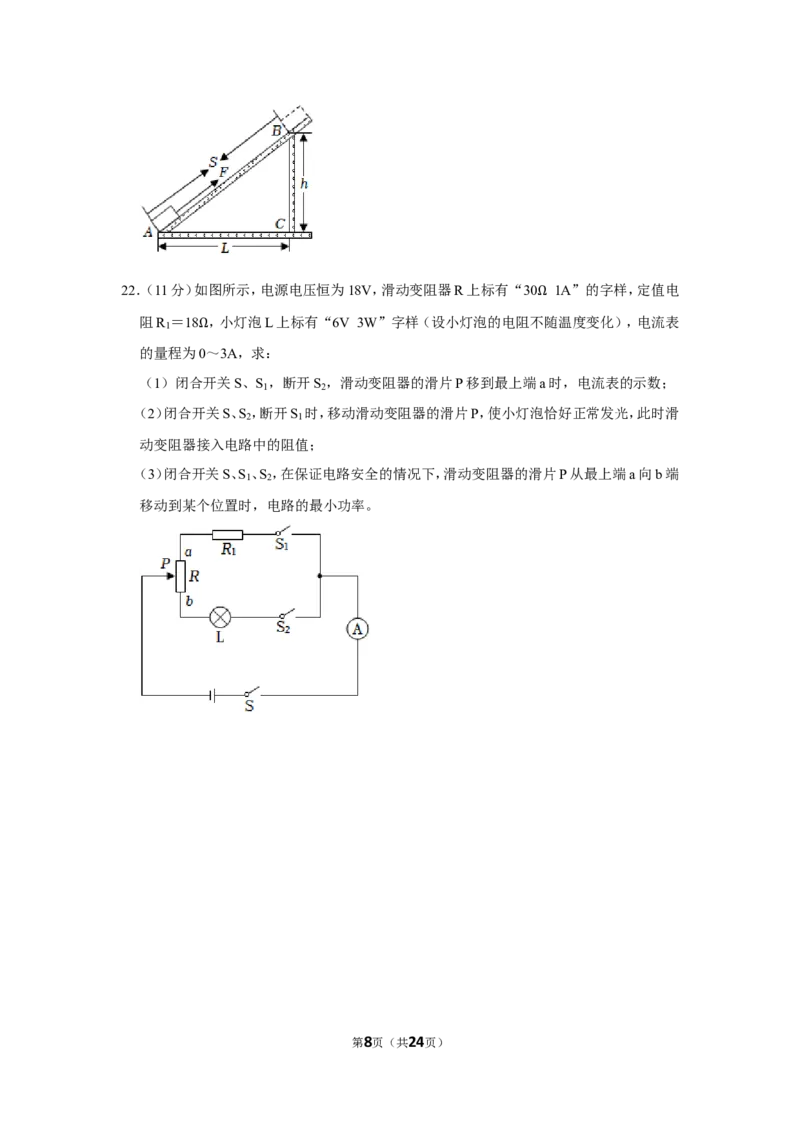

21．（10分）如图所示，在斜面上将一个重10N的物体匀速拉到顶端所用的时间为4s。沿斜面
向上的拉力F＝9N，斜面中AB＝5m，AC＝4m，物体与斜面的接触面积为100cm2，斜面对
物体的支持力为8N。求：
（1）物体在斜面上的速度；
（2）物体对斜面的压强；
（3）斜面的机械效率。（计算结果保留一位小数）
第7页（共24页）22．（11分）如图所示，电源电压恒为18V，滑动变阻器R上标有“30 1A”的字样，定值电
阻R ＝18 ，小灯泡L上标有“6V 3W”字样（设小灯泡的电阻不Ω随温度变化），电流表
1
的量程为Ω0～3A，求：
（1）闭合开关S、S ，断开S ，滑动变阻器的滑片P移到最上端a时，电流表的示数；
1 2
（2）闭合开关S、S ，断开S 时，移动滑动变阻器的滑片P，使小灯泡恰好正常发光，此时滑
2 1
动变阻器接入电路中的阻值；
（3）闭合开关S、S 、S ，在保证电路安全的情况下，滑动变阻器的滑片P从最上端a向b端
1 2
移动到某个位置时，电路的最小功率。
第8页（共24页）2023年湖南省郴州市中考物理试卷
参考答案与试题解析
一、选择题（本题共13小题，每小题3分，共39分。每小题给出的选项中，只有一项符合题目
要求。）
1．（3分）下列说法正确的是（ ）
A．最早证明大气压强存在的实验是托里拆利实验
B．绝缘体不易导电，是因为绝缘体内部没有电荷
C．汽车发动机用水作冷却剂，是利用了水的比热容大的性质
D．在流体中，流速越快的位置，压强越大
【解答】解：A、马德堡半球实验最早证明了大气压的存在，故A错误；
B、绝缘体不易导电，是因为绝缘体内部几乎没有可自由移动的电荷，不是没有电荷，故B
错误；
C、因为水的比热容大，和同样质量的其它物质相比，升高相同的温度，水从发动机吸热多，
冷却效果好，故C正确；
D、在流体中，流速越快的位置，压强越小，故D错误，
故选：C。
2．（3分）“山水福地，遇见郴州”，这是郴州旅发大会的主题。在宣传视频中，大力推介了郴
州各地的美食、美景……，以下说法正确的是（ ）
A．“苏仙岭的钟声”——钟声是由空气的振动而产生的
B．“莽山的云海”——云的形成属于汽化现象
C．“北湖公园的灯光”——其中的黄光是色光的三原色之一
D．“嘉禾的倒缸酒”——酒香说明分子在不停地做无规则运动
【解答】解：
A、“钟声”是钟振动产生的，故A错误；
B、云是由空气中的水蒸气液化形成的，故B错误；
C、光的三原色是红、绿、蓝，黄色不是光的三原色之一，故C错误；
D、酒香分子运动到空气中，说明分子不停地做无规则运动，故D正确。
故选：D。
3．（3分）下列关于物体的温度和内能说法正确的是（ ）
第9页（共24页）A．温度越高的物体，内能越大
B．摩擦生热是通过做功的方式改变物体的内能
C．物体运动的速度越快，内能越大
D．﹣20℃的冰块没有内能
【解答】解：A．温度是分子无规则热运动激烈程度的反映，温度升高，分子热运动加剧，分
子的平均动能增大，但物体的内能不一定越大，故A错误；
B．改变物体内能的两种方式：做功和热传递，摩擦生热是通过做功的方式改变物体的内
能，故B正确；
C．内能与分子的热运动情况有关，还与质量、温度有关，与机械运动情况无关，故C错误；
D．一切物体都具有内能，﹣20℃的冰块也具有内能，故D错误。
故选：B。
4．（3分）下列光现象中，与光的反射有关的是（ ）
A．光的色散
B．立竿见影
C．在平静的水面能看到蓝天白云
D．沙漠上空出现海市蜃楼
【解答】解：
A、光的色散属于光的折射现象，故A不符合题意；
B、立竿见影中的影子是光沿直线传播形成，与光的反射无关，故B不符合题意。
C、在平静的水面能看到蓝天白云，属于平面镜成像，是由光的反射形成的，故C符合题意；
D、海市蜃楼是光线在沿密度不同的气层传播时，经过折射造成的结果，常在海上、沙漠中
产生，故D不符合题意。
故选：C。
5．（3分）中国的航天航空技术处于世界领先水平。2023年5月30日，神舟16号飞船成功发
射，并与天宫1号目标飞行器成功交会对接。以下说法正确的是（ ）
A．火箭升空时，它所受的推力和重力是一对平衡力
B．成功对接后，以天宫1号为参照物，飞船是静止的
C．火箭的发动机是将机械能转化为内能的机器
D．宇航员与地面工作人员是利用超声波进行通信的
【解答】解：A、火箭升空时，它所受的推力和重力不是一对平衡力，推力大于重力，故A错
误；
第10页（共24页）B、成功对接后，以天宫1号为参照物，飞船与它的位置不变，飞船是静止的，故B正确；
C、火箭的发动机是将内能转化为机械能的机器，故C错误；
D、宇航员与地面工作人员是利用电磁波进行通信的，故D错误。
故选：B。
6．（3分）下列测量工具读数正确的是（ ）
A． 物体的长度：2.70cm
B． 温度计的示数：34℃
C． 游码在标尺上的读数：4.4g
D． 量筒中水的体积：25mL
【解答】解：A、物体的左边在10.00cm处，右边在12.70cm处，所以物体的长度为L＝
12.70cm﹣10.00cm＝2.70cm，故A正确；
B、温度计的分度值为1℃，并且液面在0刻度线以下，所以示数为﹣26℃，故B错误；
C、天平的标尺的分度值为0.2g，所以示数为4g，故C错误；
第11页（共24页）D、量筒的分度值是1mL，液柱在24mL处，所以液体的体积是24mL，故D错误。
故选：A。
7．（3分）下列有关摩擦力的说法不正确的是（ ）
A．走路时鞋底与路面间的摩擦是有益摩擦
B．自行车刹车时，是通过增大刹车胶皮与钢圈之间的压力来增大摩擦力
C．摩擦力不一定是阻力
D．摩擦力的方向总是与物体的运动方向相反
【解答】解：A、走路时，人就依靠鞋底与地面之间的摩擦，因此，鞋底往往有花纹，用来增
大这个摩擦；故鞋与地面之间的摩擦属于有益摩擦，故A正确；
B、自行车刹车时，是通过增大刹车胶皮与钢圈之间的压力来增大摩擦力，故B正确；
C、摩擦力不一定是阻力，比如汽车的驱动轮受到的摩擦力就是动力，故C正确；
D、摩擦力的方向一定与相对运动方向相反，可能与物体的运动方向相同，可能与物体的
运动方向相反，故D错误；
故选：D。
8．（3分）在探究电磁感应现象时，要改变感应电流的方向，下列方法中正确的是（ ）
A．改变导体切割磁感线的方向
B．改变导体所在处磁场的强弱
C．改变导体切割磁感线的速度大小
D．改变导体的长度
【解答】解：感应电流的方向只与磁场的方向及导体运动的方向有关，与导体切割磁感线
的速度、导线体的长度及磁场的强弱无关；导体切割磁感线的方向改变，则电磁感应中感
应电流的方向改变，故A正确，BCD错误。
故选：A。
9．（3分）如图是某拦河大坝的截面示意图。则A点受到水的压强是（g取10N/kg）（ ）
A．4×105Pa B．3×105Pa C．5×105Pa D．1×105Pa
【解答】解：A点所处的深度：h＝40m﹣10m＝30m，
第12页（共24页）受到水的压强：p＝ 水gh＝1.0×103kg/m3×10N/kg×30m＝3×105Pa。
故选B。 ρ
10．（3分）如图所示，烛焰、凸透镜和光屏三者的中心在同一高度，该凸透镜的焦距为
10.0cm，凸透镜的位置保持不变。以下说法正确的是（ ）
A．当蜡烛放在图中A区域时，光屏应放在图中D区域才可能呈现清晰的像
B．蜡烛从图中位置逐渐远离透镜时，所成的像会逐渐变小
C．若无论怎么移动光屏，在光屏上都找不到像，则蜡烛可能放在图中B区域
D．若光屏上要得到一个放大的像，则蜡烛应该放在图中C区域
【解答】解：A、当蜡烛放在图中A区域，此时物距大于二倍焦距，根据u＞2f，2f＞v＞f，成
倒立、缩小的实像，光屏应放在图中E区域才可能呈现清晰的像，故A错误；
B、蜡烛从图中位置逐渐远离透镜，此时物距增大，根据凸透镜成实像时，物远像近像变小，
可知，所成的像会逐渐变小，故B正确；
C、若无论怎么移动光屏，在光屏上都找不到像，说明蜡烛应该在一倍焦距内，即C区，故
C错误；
D、若光屏上要得到一个放大的像，根据2f＞u＞f，成倒立、放大的实像，则蜡烛应该放在
图中B区域，故D错误。
故选：B。
11．（3分）小敏同学按如图的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发
光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下
的观点，你认为正确的是（ ）
A．小华说：保险丝是用电阻较大、熔点较高的材料制成的
第13页（共24页）B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C．小丽说：插座无法正常工作，原因可能是cd间断路
D．小潇说：插座无法正常工作，原因可能是ab间断路
【解答】解：
A、保险丝用电阻大、熔点低的材料制成的，这样才能保证在电流过大时及时熔断，对电路
起保护作用，故A错误；
B、根据图示可知，开关接在了灯泡与零线之间，当灯泡开关断开时，灯泡与火线接触，这
种接法是不安全的，故B错误；
CD、用试电笔检测插座的两孔，氖管均不发光，这说明插座的右孔与火线之间是断开的，
所以故障可能是cd间断路；若ab之间断路，则灯泡不会发光，故C正确、D错误。
故选：C。
12．（3分）如图所示，水平桌面上甲、乙两相同的容器装有体积相等的不同液体。将同种材料
制成的实心物体A、B分别放入甲、乙两容器中，静止时两容器中的液面保持相平，则（
）
A．物体A受到的浮力大于物体B受到的浮力
B．甲容器中液体的密度小于乙容器中液体的密度
C．甲、乙两容器的底部受到液体的压强相等
D．甲容器对桌面的压力小于乙容器对桌面的压力
【解答】解：
A．根据题意可知，甲、乙两相同的容器中装有体积相等的两种液体，将实心物体A、B分
别放入两容器中，静止时液面等高，则甲液体与A排开液体的体积之和等于乙液体与B
排开液体的体积之和，由图可知，A处于漂浮状态，A排开液体的体积小于物体的体积，B
处于悬浮状态，B排开液体的体积等于物体的体积，所以A的体积大于B的体积，实心物
体A、B由同种材料制作，则密度相等，根据m＝ V得到A的质量大于B的质量，根据G
＝mg可知，A的重力大于B的重力； ρ
由图可知，A处于漂浮状态，A受到的浮力等于其重力，A的密度小于甲液体的密度；B处
于悬浮状态，B受到的浮力等于其重力，B的密度等于乙液体的密度；因为A的重力大于
第14页（共24页）B的重力，所以A受的浮力大于B受到的浮力，故A正确；
B、由图可知，A漂浮在甲液体中，A的密度小于甲液体的密度；B悬浮在乙液体中，B的密
度等于乙液体的密度，由于实心物体A、B由同种材料制作，则A、B的密度相等，所以，甲
杯中液体的密度大于乙杯中液体的密度，故B错误；
C、由于甲杯中液体的密度大于乙杯中液体的密度，静止时两容器中的液面保持相平，根
据p＝ 液gh可知，甲容器底部所受液体压强大于乙容器底部所受液体压强，故C错误；
D、由题ρ可知甲杯中液体的体积等于乙杯中液体的体积，甲杯中液体的密度大于乙杯中液
体的密度，由m＝ V可知甲杯中液体的质量大于乙杯中液体的质量，根据G＝mg可知，
甲杯中液体的重力ρ大于乙杯中液体的重力，A的重力大于B的重力，甲杯和乙杯对水平桌
面的压力等于液体、物体和杯子的总重力，两个杯子是相同的，重力相同，所以甲杯对水
平桌面的压力大于乙杯对水平桌面的压力，两个杯子的底面积相等，由p＝ 可知甲杯对
水平桌面的压强大于乙杯对水平桌面的压强，故D错误。
故选：A。
13．（3分）如图所示，电阻R 、R 为定值电阻，电源电压保持不变。当开关S 闭合，S 接a端
1 2 1 2
时，电流表示数为I；当开关S 闭合，S 接b端时，电流表示数为2I，则未知电阻R 的阻值
1 2 x
是（ ）
A．R +R B． C．2R ﹣R D．R ﹣2R
1 2 1 2 1 2
【解答】解：当开关S 闭合，S 接a端时，R 和待测电阻串联接入电路，电流表测通过电路
1 2 1
的电流，电流表示数为I，
根据串联电路电阻规律结合欧姆定律可得电源电压U＝I（R +R ）﹣﹣﹣﹣﹣﹣①；
1 x
当开关S 闭合，S 接b端时，R 和待测电阻串联接入电路，电流表测通过电路的电流，电
1 2 2
流表示数为2I，
根据串联电路电阻规律结合欧姆定律可得电源电压U＝2I（R +R ）﹣﹣﹣﹣﹣﹣②；
2 x
第15页（共24页）①②联立可得R ＝R ﹣2R 。
x 1 2
故选：D。
二、填空题（本题共3小题，每空2分，共12分）
14．（4分）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L 两端的
2
电压为 2. 5 V，灯泡L 与L 的电阻之比为 1 ： 5 。
1 2
【解答】解：闭合开关，两灯泡串联接入电路，电压表测灯泡L 两端的电压，
1
串联电路总电压等于各部分电压之和，则灯泡L 两端的电压为U ＝U﹣U ＝3V﹣0.5V＝
2 2 1
2.5V；
串联电路各处电流相等，根据欧姆定律可得通过电路的电流I＝ ＝ ，则 ＝ ＝
＝ 。
故答案为：2.5；1：5。
15．（4分）重为5N的实心物体挂在弹簧测力计下，物体浸没在水中时，弹簧测力计的示数为
3N，此时物体受到的浮力为 2 N，物体的密度是 2.5×1 0 3 kg/m3。（g取10N/kg）
【解答】解：物体受到的浮力为：F浮 ＝G﹣F＝5N﹣3N＝2N；
物体浸没水中，由 F 浮 ＝ 水 gV 排 可得，物体的体积：V＝V 排 ＝ ＝
ρ
＝2×10﹣4m3，
由G＝mg可得，物体的质量为：m＝ ＝0.5kg，
物体的密度为： ＝ ＝ ＝2.5×103kg/m3。
ρ
第16页（共24页）故答案为：2；2.5×103。
16．（4分）如图所示，物体重10N，每个滑轮重1N，在F＝2.5N的拉力作用下，物体上升了
1m，则拉力做的有用功是 1 0 J，克服绳重及滑轮与绳子之间的摩擦所做的额外功为
3 J。
【解答】解：拉力做的有用功：
W有 ＝Gh＝10N×1m＝10J，
由图可知每个动滑轮中吊起动滑轮绳子的股数n＝2，
绳子自由端移动的距离：
s＝nh＝23×1m＝8m，
则力F做的功：
W总 ＝Fs＝2.5N×8m＝20J；
总的额外功为：W额 ＝W总 ﹣W有 ＝20J﹣10J＝10J，
提起动滑轮所做的额外功：W动额 ＝G动h
1
+G动h
2
+G动h
3
＝1N×1m+1N×2m+1N×4m＝7J，
克服绳重及滑轮与绳子之间的摩擦所做的额外功为：
W摩擦额 ＝W额 ﹣W动额 ＝10J﹣7J＝3J。
故答案为：10；3。
三、作图与实验探究题（本题共4小题，17、18题3分，19题10分，20题12分，共28分。）
17．（3分）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播
知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）
【解答】解：过井沿的边缘和青蛙的眼球画出进入青蛙眼睛最边缘的两条光线，如图所示，
第17页（共24页）可见“坐井观天，所见甚小”。
。
18．（3分）如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F 的示意图。
1
【解答】解：杠杆平衡时，要使动力F最小，则F的力臂应最大；由图知，图中BO作动力臂
是最长的动力臂，力F作用点在B点，方向垂直于OB斜向上，如图所示：
19．（10分）小明通过下面的实验，研究“动能的大小与物体运动的速度有关”的问题。质量
相同的小球，从斜面上不同高度处自由滚下，小球到达水平面时的速度是 不同 的。
（选填“相同”或“不同”）。
第18页（共24页）实验1 将小球从斜面顶端自由滚下（图甲），观察到木块被撞出了一段距离。
实验2 将小球从斜面中间自由滚下（图乙），观察到木块被撞出的距离比实验1的距离
短 （选填“短”、“长”或“相等”）。
由上述实验现象，我们可以得出结论：同一物体， 速度越大 ，动能越大。
实验3 将小球从一光滑斜槽轨道（OAB）O点自由滚下（图丙），依次经过A、B两点到达
C点（忽略空气阻力），设A、B两点的机械能分别为E 和E ，则E ＝ E（选填“＞”、
A B A B
“＝”或“＜”）。当小球从
B点做斜抛运动到达最高点C时，假设小球所受的外力全部消失，则小球将 A 。
A.沿a轨迹运动
B.沿b轨迹运动
C.沿c轨迹运动
D.保持静止
【解答】解：由甲、乙两图可知，使质量相同的小球从斜面上不同高度处自由滚下，小球到
达水平面时的速度是不同的，
小球滚下的高度越高，小球到达水平面的速度越大；
观察到木块在实验2被撞出的距离比实验1的距离短，从实验结果可得物体质量相同时，
速度越大，动能越大；
将小球从一光滑斜槽轨道（OAB）O点自由滚下（图丙），依次经过A、B两点到达C点（忽
略空气阻力），设A、B两点的机械能分别为E 和E ，实验过程不存在能的损耗，则E ＝
A B A
E ；
B
当小球从B点做斜抛运动到达最高点C时，假设小球所受的外力全部消失，则小球将做
匀速直线运动，故选A。
故答案为：不同；短；速度越大；＝；A。
第19页（共24页）20．（12分）如图1，是小明为测量小灯泡的电阻所连的部分电路。电源电压恒为6V，待测小
灯泡的额定电压为3.8V。
（1）用笔画线代替导线，将实物电路图连接完整（要求：导线不能交叉，滑动变阻器的滑片
向左移动时，小灯泡变暗）。
（2）闭合开关后，发现电流表有示数，电压表无示数，移动滑动变阻器滑片时，电流表示数
有明显变化，电压表示数始终为零。其原因可能是 C 。
A.滑动变阻器接触不良
B.开关接触不良
C.小灯泡被短路
D.小灯泡的灯丝断了
（3）排除故障后，进行了多次测量。其中小灯泡正常发光时的电流表示数如图2所示，其
读数为 0. 4 A，此时小灯泡的电阻为 9. 5 。
（4）该实验多次测量的目的是 B 。 Ω
A.求平均值，减小实验的误差
B.寻找普遍规律，避免实验的偶然性
（5）分析表中的数据，你认为小灯泡的电阻变化规律最接近I﹣U图象（图3）中的哪一条
C 。
A.甲曲线
B.乙曲线
C.丙曲线
实验次数 1 2 3 4 5
电压U/V 2.0 2.5 3.0 3.8 4.0
电流I/A 0.33 0.34 0.35 0.41
第20页（共24页）电阻R/ 6.1 7.4 8.6 9.8
【解答】解Ω：（1）滑动变阻器的滑片向左移动时，小灯泡变暗，说明电路中电流变小，滑动变
阻器阻值变大，故滑动变阻器选用右下接线柱与灯泡串联在电路中，如下图所示：
；
（2）闭合开关后，发现电流表有示数，说明电路是通路，电压表无示数，说明电压表并联的
电路短路或电压表短路或电压表断路，即其原因可能是小灯泡被短路
，故选：C；
（3）其中小灯泡正常发光时的电流表示数如图2所示，电流表选用小量程，分度值0.02A，
其示数为0.4A，则此时小灯泡的电阻为：
R＝ ＝ ＝9.5 ；
Ω
（4）实验中多次改变灯泡两端的电压和电流，多次测量是为了找出灯丝电阻与电压（温
度）的关系，使结论有普遍性，故选：B；
（5）由表中数据可知，当灯泡两端电压增大，通过灯泡的电流增大，灯丝的电阻增大，且灯
泡两端电压的变化量大于通过灯泡的电流变化量，因此小灯泡的电阻变化规律是一条曲
线，且偏向电压轴，即丙曲线，故选：C。
故答案为：（1）见解答图；（2）C；（3）0.4；9.5；（4）B；（5）C。
四、计算题（本题共2小题，21题10分，22题11分，共21分。要求写出必要的文字说明、公式
和重要的演算步骤，只写出最终答案不能计分）
21．（10分）如图所示，在斜面上将一个重10N的物体匀速拉到顶端所用的时间为4s。沿斜面
向上的拉力F＝9N，斜面中AB＝5m，AC＝4m，物体与斜面的接触面积为100cm2，斜面对
物体的支持力为8N。求：
（1）物体在斜面上的速度；
第21页（共24页）（2）物体对斜面的压强；
（3）斜面的机械效率。（计算结果保留一位小数）
【解答】解析：（1）物体的速度 ；
（2）压力为F＝F支持 ＝8N，接触面积
；
物体对斜面的压强 ；
（3）斜面的高度 …（1分）
拉力做的有用功
W有用 ＝Gh＝10N×3m＝30J，
拉力做的总功
W总 ＝FS＝9N×5m＝45J，
斜面的效率
；答：（1）物体在斜面上的速度1.25m/s；（2）物体对斜面的压强
800Pa；
（3）斜面的机械效率66.7%。
22．（11分）如图所示，电源电压恒为18V，滑动变阻器R上标有“30 1A”的字样，定值电
阻R ＝18 ，小灯泡L上标有“6V 3W”字样（设小灯泡的电阻不Ω随温度变化），电流表
1
的量程为Ω0～3A，求：
（1）闭合开关S、S ，断开S ，滑动变阻器的滑片P移到最上端a时，电流表的示数；
1 2
（2）闭合开关S、S ，断开S 时，移动滑动变阻器的滑片P，使小灯泡恰好正常发光，此时滑
2 1
动变阻器接入电路中的阻值；
第22页（共24页）（3）闭合开关S、S 、S ，在保证电路安全的情况下，滑动变阻器的滑片P从最上端a向b端
1 2
移动到某个位置时，电路的最小功率。
【解答】解：（1）闭合开关S、S ，断开S ，滑片移到最上端a时，电路为R 的简单电路，电流
1 2 1
表测电路中的电流；
电流表的示数： ；
（2）闭合开关S、S ，断开S 时，变阻器R变与小灯泡L串联，电流表测电路中的电流；
2 1
当小灯泡正常发光时，电路中的电流： ，
由欧姆定律可知，小灯泡的电阻： ，
电路中的总电阻： ，
由串联电路的电阻特点可知，变阻器接入的阻值：R变 ＝R总 ﹣R
L
＝36 ﹣12 ＝24 ；
（3）闭合开关S、S
1
、S
2
时，将变阻器分成R上 和R下 两部分， Ω Ω Ω
R上 与R
1
串联组成一条支路、R下 与L串联组成另一条支路，两条支路并联；
由 可知，当R总 取最大值时，电路中的功率最小，
要使R总 取得最大值，需满足：
解得：R上 ＝12 ，R下 ＝18 ；
Ω Ω
第23页（共24页）此时，小灯泡的电流： ，灯泡将烧坏。
R 的电流： ，
1
电流表的电流：I总 ＝I
L
+I
1
＝0.6A+0.6A＝1.2A＜3A，
综合以上分析，电路的总功率最小时的安全条件是I ＝0.5A，
L
此时， ，
故电路中的最小功率： 。
答：（1）电流表的示数为1A；
（2）此时滑动变阻器接入电路中的阻值为24 ；
（3）电路的最小功率为22.5W。 Ω
第24页（共24页）
