2023年湖南省长沙市中考物理试卷
一、选择题（本大题共12小题，每小题3分，共36分。第1～10题为单选题，每小题只有一个
选项符合题意。第11、12题为多选题，每小题有两个选项符合题意，选对但少选得2分，错选
得0分。请将符合题意的选项用2B铅笔填涂在答题卡相应位置）
1．（3分）我国的民族音乐源远流长，下列关于民族乐器说法正确的是（ ）
A．演奏古筝时琴弦振动发声
B．敲锣的力越大，锣声的音调越高
C．箫声与鼓声的音色相同
D．笛声在空气中的传播速度比琴声大
2．（3分）古诗“荷风送香气，竹露滴清响”中，竹叶上出现露珠是（ ）
A．熔化现象 B．液化现象 C．凝华现象 D．汽化现象
3．（3分）下列现象能说明分子做无规则运动的是（ ）
A．春风拂面，柳絮飞扬 B．晨曦微露，雾漫山野
C．百花齐放，花香四溢 D．天寒地冻，大雪纷飞
4．（3分）学雷锋活动月，小明到敬老院献爱心，同时也收获了一些物理知识，下列事例与物
理知识对应正确的是（ ）
A．把面团压成面皮——力可以改变物体的形状
B．给木凳装上软垫坐起来更舒服——受力面积越大压强越大
C．抖床单拍灰尘——灰尘没有惯性
D．用筷子夹饺子——筷子是省力杠杆
5．（3分）我国是最早用文字记载磁现象的国家之一，下列说法正确的是（ ）
A．“慈（磁）石召铁，或引之也”，说明磁石没有磁性
B．罗盘周围的磁感线真实存在且可见
C．司南静止时指南北是因为受到了地磁场的作用
D．鱼形铁被磁化后制成的指南鱼只有一个磁极
6．（3分）2023年5月9日，全自动无人驾驶云巴（如图）在湖南湘江新区正式开通。下列有关
云巴的说法正确的是（ ）
第1页（共24页）A．刷脸支付使用的镜头相当于一个凹透镜
B．利用胶轮在轨道上行驶来降噪属于在人耳处控制噪声
C．给蓄电池充电时，蓄电池是电源
D．智能芯片采用了半导体材料
7．（3分）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（
）
A． B．
C． D．
8．（3分）砖的制作工艺流传数千年，从晒制到烧制，从青砖到红砖，小小的砖块见证了人类
迈向文明的历程，下列说法正确的是（ ）
A．晒制泥坯时，泥坯温度越高含有的热量越多
B．高温烧制时，通过热传递的方式改变砖块的内能
C．烧制红砖时，燃料燃烧越充分，其热值越大
D．在质地均匀的砖上雕刻花纹，砖的密度变小
9．（3分）某家庭电路的连接如图所示，下列说法正确的是（ ）
第2页（共24页）A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．L 和L 是串联的
1 2
10．（3分）如图，大人和小孩分别将5块相同的砖从一楼搬到二楼，在这个过程中，下列说法
正确的是（ ）
A．小孩对砖做功更多 B．小孩对砖做功更快
C．大人对砖做功更多 D．大人对砖做功更快
（多选）11．（3分）物理兴趣小组用吸管做了下列小实验，关于这些实验说法正确的是（ ）
A．图甲：A管中水面上升说明在流体中流速越快的位置压强越大
B．图乙：吹响吸管时上下推拉吸管内的活塞，音调不变
C．图丙：与带负电的吸管一端相排斥的物体一定带负电
D．图丁：用吸管吸取饮料，利用了大气压强

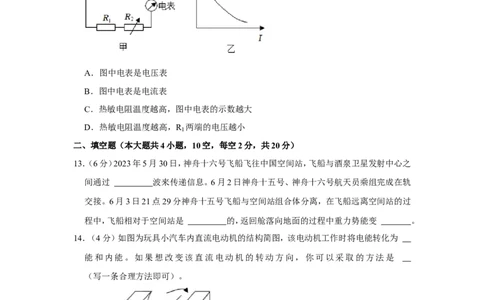

第3页（共24页）（多选）12．（3分）小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的
电路，老师准备了恒压电源、开关、导线若干、定值电阻R 、热敏电阻R 、电流表和电压表，
1 2
小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热
敏电阻R 的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开
2
关闭合后，关于这个电路的说法正确的是（ ）
A．图中电表是电压表
B．图中电表是电流表
C．热敏电阻温度越高，图中电表的示数越大
D．热敏电阻温度越高，R 两端的电压越小
1
二、填空题（本大题共4小题，10空，每空2分，共20分）
13．（6分）2023年5月30日，神舟十六号飞船飞往中国空间站，飞船与酒泉卫星发射中心之
间通过 波来传递信息。6月2日神舟十五号、神舟十六号航天员乘组完成在轨
交接。6月3日21点29分神舟十五号飞船与空间站组合体分离，在飞船远离空间站的过
程中，飞船相对于空间站是 的，返回舱落向地面的过程中重力势能变 。
14．（4分）如图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为
能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是
（写一条合理方法即可）。
15．（4分）雷电是大气中一种剧烈的放电现象，某次雷电释放了2.1×109J的能量，若这些能量
第4页（共24页）全部被水吸收，可使质量为 kg的水从0℃升高到50℃。为了防雷，高大建
筑物顶端都装有 。[c水 ＝4.2×103J/（kg•℃）]
16．（6分）淼淼湘江穿城过，座座桥梁两岸连，每一座湘江大桥都推动了长沙的发展。一艘正
在湘江某段建桥的浮吊船，要将甲、乙两个实心桥墩构件放入江底。构件甲和构件乙的质
量分布均匀且不吸水，它们的密度之比为1：4，构件甲的质量为200t。
水
＝1.0×103kg/m3，
g取10N/kg。则： ρ
（1）江水中距水面10m深处水的压强为 Pa；
（2）构件甲受到的重力为 N；
（3）在浮吊船的甲板上放置构件乙与放置构件甲相比，浮吊船静止时排开水的体积增加了
200m3。如图所示，钢绳提着构件浸没在水中沿竖直方向匀速下降，钢绳提着甲与提着乙
相比，浮吊船排开水的体积变化了 250m3。由此可知构件乙的密度为
kg/m3。
三、作图与实验探究（本大题共6小题，第17题2分，第18题4分，第19题6分，第20题6
分，第21题6分，第22题7分，共31分）
17．（2分）在课后实践活动中，小明自制了一个如图甲所示的手电筒，他将小灯泡放在凸透
镜的焦点处，请在图乙中画出光通过凸透镜后的光线。
18．（4分）环卫工人往结冰的桥面撒盐加快冰的熔化，激发了小明探究盐水凝固点的兴趣。
他把两杯浓度不同的盐水放入冰箱冷冻室里，当杯内的盐水中出现冰块时测量它们的温
度，温度计的示数如图所示（每支温度计的单位都是摄氏度），图乙中温度计的示数为
℃，从实验现象可知，盐水的浓度越高，其凝固点越 。
第5页（共24页）19．（6分）在“探究平面镜成像的特点”的实验中：
（1）第一小组找到如图甲所示的两种器材，器材a是平面镜，器材b是在薄玻璃板的一面
贴上几条镜面纸的自制教具。为了确定像的位置，可选择器材 （写出器材的字母
符号即可）；
（2）第二小组选取两支相同的蜡烛做实验，实验装置如图乙所示，同学们发现玻璃板后面
的蜡烛总是能和玻璃板前面那支蜡烛的像完全重合，这说明平面镜所成像的大小与物体
的大小 ；
（3）在探究像距和物距的关系时，小明在第一次实验中测出物距为 12.50cm，像距为
12.50cm。为了得到像距和物距关系的规律，你对他接下来的操作建议是
。
20．（6分）小明用家里的器材探究重力的大小与质量的关系。如图甲、乙所示，小明用布袋装
着质量不同的米，用电子秤测其质量，用液晶屏拉力器测其重力，实验数据记录如表：
实验次数 1 2 3 4 5
电子秤的示数/g 100.0 200.0 300.0 400.0 500.0
拉力器的示数/N 0.98 1.96 2.94 3.92 4.90
（1）在图乙中，当米袋静止时，拉力器的示数与这袋米所受重力的大小 ；
（2）分析如表数据可得：物体所受重力的大小与它的质量成 ，下列数据处理方
第6页（共24页）法可以得到此结论的是 。
A.计算每一次实验中重力的大小与质量的比值
B.计算每一次实验中重力的大小与质量的乘积
21．（6分）小明家的旧沙发垫容易滑落，为此妈妈更换了一块背面有防滑颗粒的新沙发垫，
小明把背面朝上的新、旧沙发垫固定在水平面上，用如图所示的方法测量同一本书在沙发
垫上滑行时受到的摩擦力。
（1）小明应使书在沙发垫上做 运动，对比两次弹簧测力计的示数可知：压力
相同时，增大 可以增大滑动摩擦力；
（2）在图甲的书本上叠放一本书，重做图甲所示的实验，可以探究滑动摩擦力大小与
的关系。
22．（7分）小明用图甲所示的电路来测未知电阻R的阻值，图乙是他连接的实验线路。
（1）图乙中有一根导线接错了，请在这根导线上打“×”，并画线改到正确的位置；
第7页（共24页）（2）图丙是正确连接电路后某一次实验时电表的示数，则被测电阻此次的测量值为
；
（Ω3）小霞用图甲所示的电路测未知电阻时，闭合开关后发现电流表和电压表均无示数，老
师告诉她故障只有一处，发生在开关或滑动变阻器上，小明帮她提出两种检测故障的方案。
方案一：互换电流表和电压表的位置，闭合开关后观察电表的示数；
方案二：把电压表拆下来并联在开关的两端，闭合开关后观察电压表的示数。
你支持方案 ，根据所选方案写出电表示数的情况和对应的故障
。
四、计算题（本大题共2小题，第23题6分，第24题7分，共13分）
23．（6分）如图，小明用一个动滑轮和几个相同的杠铃片自制了一个健身器，已知动滑轮的
质量为5kg，每个杠铃片的质量为10kg。不计绳重和摩擦，g取10N/kg，小明通过握杆竖直
向上匀速拉动绳子提升杠铃片的过程中，求：
（1）杠铃片在0.5s内上升0.2m，杠铃片的速度；
（2）动滑轮下挂着两个杠铃片，握杆对绳子拉力的大小；
（3）动滑轮下挂着四个杠铃片，杠铃片上升了0.1m，在此过程中握杆对绳子的拉力做的功。
第8页（共24页）24．（7分）课外实践小组设计了一个电热孵蛋箱，其电路如图所示。已知电源电压恒为
220V，R 是阻值为55 的电热丝，温度对电热丝阻值的影响忽略不计。
0
（1）闭合开关S后，求Ω电路中的电流；
（2）求通电100s电热丝R 产生的热量；
0
（3）老师提醒，电热箱内温度太高，无法孵化鸡蛋，应使电热箱内的电功率降至P ，小组成
0
员想出了两种方法改进电路：
方法一：在图中A点处串联接入一根电热丝R ；
A
方法二：在图中B点处串联接入一根电热丝R 。
B
老师发现这两种改进方法电热箱内的电功率都为P ，小组成员在这两种改进电路中，用电
0
压表测量新接入的电热丝两端的电压，测量结果为U 和U ，U ＞U ，U ＝165V，但由于
1 2 1 2 2
粗心没有记录U 和U 分别对应哪种方法。请根据上述信息判断哪种方法更节能，并计算
1 2
这种方法中新接入的电热丝的阻值。
第9页（共24页）2023年湖南省长沙市中考物理试卷
参考答案与试题解析
一、选择题（本大题共12小题，每小题3分，共36分。第1～10题为单选题，每小题只有一个
选项符合题意。第11、12题为多选题，每小题有两个选项符合题意，选对但少选得2分，错选
得0分。请将符合题意的选项用2B铅笔填涂在答题卡相应位置）
1．（3分）我国的民族音乐源远流长，下列关于民族乐器说法正确的是（ ）
A．演奏古筝时琴弦振动发声
B．敲锣的力越大，锣声的音调越高
C．箫声与鼓声的音色相同
D．笛声在空气中的传播速度比琴声大
【解答】解：A、演奏古筝时琴弦振动发声，故A正确；
B、敲锣的力越大，锣声的响度越大，故B错误；
C、箫声与鼓声的音色不同，故C错误；
D、笛声在空气中的传播速度和琴声相同，故D错误。
故选：A。
2．（3分）古诗“荷风送香气，竹露滴清响”中，竹叶上出现露珠是（ ）
A．熔化现象 B．液化现象 C．凝华现象 D．汽化现象
【解答】解：露水是空气中的水蒸气温度降低变成的小水珠，是液化现象，故B正确，ACD
错误。
故选：B。
3．（3分）下列现象能说明分子做无规则运动的是（ ）
A．春风拂面，柳絮飞扬 B．晨曦微露，雾漫山野
C．百花齐放，花香四溢 D．天寒地冻，大雪纷飞
【解答】解：
A、柳絮飞扬，是肉眼可见的宏观物体—柳絮的机械运动，不是分子的运动，故A不符合题
意；
B、雾漫山野，是肉眼可见的宏观物体—雾的机械运动，不是分子的运动，故B不符合题意；
C、花香四溢，是花香分子在不停地做无规则运动的结果，是分子运动，故C符合题意；
D、大雪纷飞，是肉眼可见的宏观物体—雪花的机械运动，不是分子的运动，故D不符合题
第10页（共24页）意。
故选：C。
4．（3分）学雷锋活动月，小明到敬老院献爱心，同时也收获了一些物理知识，下列事例与物
理知识对应正确的是（ ）
A．把面团压成面皮——力可以改变物体的形状
B．给木凳装上软垫坐起来更舒服——受力面积越大压强越大
C．抖床单拍灰尘——灰尘没有惯性
D．用筷子夹饺子——筷子是省力杠杆
【解答】解：A、把面团压成面皮，说明了力可以改变物体的形状，故A正确；
B、给木凳装上软垫坐起来更舒服，是因为受力面积越大压强越小，故B错误；
C、抖床单拍灰尘时，利用了灰尘的惯性，故C错误；
D、用筷子夹饺子时，动力臂小于阻力臂，此时的筷子是费力杠杆，故D错误。
故选：A。
5．（3分）我国是最早用文字记载磁现象的国家之一，下列说法正确的是（ ）
A．“慈（磁）石召铁，或引之也”，说明磁石没有磁性
B．罗盘周围的磁感线真实存在且可见
C．司南静止时指南北是因为受到了地磁场的作用
D．鱼形铁被磁化后制成的指南鱼只有一个磁极
【解答】解：A、磁石能吸引铁，说明磁石具有磁性，故A错误；
B、罗盘周围的磁感线是假想的曲线，故B错误；
C、司南静止时指南北是因为受到了地磁场的作用，故C正确；
D、鱼形铁被磁化后制成的指南鱼只有两个磁极，故D错误。
故选：C。
6．（3分）2023年5月9日，全自动无人驾驶云巴（如图）在湖南湘江新区正式开通。下列有关
云巴的说法正确的是（ ）
A．刷脸支付使用的镜头相当于一个凹透镜
B．利用胶轮在轨道上行驶来降噪属于在人耳处控制噪声
第11页（共24页）C．给蓄电池充电时，蓄电池是电源
D．智能芯片采用了半导体材料
【解答】解：
A、刷脸支付使用的镜头相当于一个凸透镜，成倒立、缩小的实像，故A错误；
B、利用胶轮在轨道上行驶来降噪属于在声源处控制噪声，故B错误；
C、给蓄电池充电时，蓄电池消耗了电能，所以此时蓄电池相当于用电器，故C错误；
D、新智能芯片是集成电路，集成电路主要使用了半导体材料，故D正确。
故选：D。
7．（3分）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（
）
A． B．
C． D．
【解答】解：要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的
支路有一个开关控制，干路上没有开关，故A正确。
故选：A。
8．（3分）砖的制作工艺流传数千年，从晒制到烧制，从青砖到红砖，小小的砖块见证了人类
迈向文明的历程，下列说法正确的是（ ）
A．晒制泥坯时，泥坯温度越高含有的热量越多
B．高温烧制时，通过热传递的方式改变砖块的内能
C．烧制红砖时，燃料燃烧越充分，其热值越大
D．在质地均匀的砖上雕刻花纹，砖的密度变小
【解答】解：A、热量是一个过程量，只能说吸收（或者放出）了多少热量，不能说某物体含
有多少热量，故A错误；
第12页（共24页）B、高温烧制时，通过热传递的方法增加砖块的内能，故选项B正确；
C、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故C错误；
D、若在质地均匀的砖上雕刻花纹，砖的质量变小，砖的密度不会变化，故D错误。
故选：B。
9．（3分）某家庭电路的连接如图所示，下列说法正确的是（ ）
A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．L 和L 是串联的
1 2
【解答】解：
A、根据图示可知，灯泡的开关接在了灯泡与a之间，所以a为火线，故A错误；
B、为了用电的安全，空气开关应接在火线上，即接在a线上，故B错误；
C、三孔插座的上孔接地线，所以c点所在的导线与大地相连，故C正确；
D、根据图示可知，L 和L 是并联的，工作时互不影响，故D错误。
1 2
故选：C。
10．（3分）如图，大人和小孩分别将5块相同的砖从一楼搬到二楼，在这个过程中，下列说法
正确的是（ ）
A．小孩对砖做功更多 B．小孩对砖做功更快
C．大人对砖做功更多 D．大人对砖做功更快
【解答】解：两人分别将5块完全相同的砖从一楼运到三楼，砖的总重力相同，砖上升的高
度相同，根据公式W＝Gh可知，大人和小孩对砖所做的功相同；
第13页（共24页）运砖时上升的高度相同，小孩用的时间比大人多，大人和小孩对砖所做的功相同，根据公
式P＝ 可知，大人对砖做功的功率一定比小孩对砖做功的功率大，大人对砖做功更快，
故D正确。
故选：D。
（多选）11．（3分）物理兴趣小组用吸管做了下列小实验，关于这些实验说法正确的是（ ）
A．图甲：A管中水面上升说明在流体中流速越快的位置压强越大
B．图乙：吹响吸管时上下推拉吸管内的活塞，音调不变
C．图丙：与带负电的吸管一端相排斥的物体一定带负电
D．图丁：用吸管吸取饮料，利用了大气压强
【解答】解：A、A管中水面上升，是因为流体中流速越大的位置压强越小，故A错误；
B、上下推拉活塞改变的是空气柱的长度，从而改变声音的音调，故B错误；
C、根据同种电荷相互排斥，与带负电的吸管一端相排斥的物体一定带负电，故C正确；
D．用吸管吸饮料时，吸气使得管内压强减小，是在大气压的作用下把饮料吸入人的口腔，
是利用了大气压，故D正确；
故选：CD。
（多选）12．（3分）小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的
电路，老师准备了恒压电源、开关、导线若干、定值电阻R 、热敏电阻R 、电流表和电压表，
1 2
小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热
敏电阻R 的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开
2
关闭合后，关于这个电路的说法正确的是（ ）
第14页（共24页）A．图中电表是电压表
B．图中电表是电流表
C．热敏电阻温度越高，图中电表的示数越大
D．热敏电阻温度越高，R 两端的电压越小
1
【解答】解：由电路图可知，电阻R 和R 串联接入电路，该电路中的电表串联接入电路；
1 2
AB、由于电表串联接入电路中，所以该电表为电流表，故A错误、B正确；
CD、热敏电阻温度越高，根据图乙可知，热敏电阻的阻值越小，总电阻越小，根据欧姆定
律可知，电路中的电流越大，电流表示数越大；根据U＝IR可知，R 两端的电压越大，故C
1
正确、D错误。
故选：BC。
二、填空题（本大题共4小题，10空，每空2分，共20分）
13．（6分）2023年5月30日，神舟十六号飞船飞往中国空间站，飞船与酒泉卫星发射中心之
间通过 电磁 波来传递信息。6月2日神舟十五号、神舟十六号航天员乘组完成在轨
交接。6月3日21点29分神舟十五号飞船与空间站组合体分离，在飞船远离空间站的过
程中，飞船相对于空间站是 运动 的，返回舱落向地面的过程中重力势能变 小 。
【解答】解：电磁波可以在真空中传播，飞船与酒泉卫星发射中心之间通过电磁波来传递
信息；
在飞船远离空间站的过程中，飞船相对于空间站之间发生了位置的变化，是运动的；
返回舱落向地面的过程中，质量不变，高度变小，重力势能变小。
故答案为：电磁；运动；小。
14．（4分）如图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为 机
械 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 改变电流
方向 （写一条合理方法即可）。
第15页（共24页）【解答】解：直流电动机正常工作时，消耗电能，得到机械能，是将电能主要转化为机械能；
电动机的转动方向跟磁场方向、电流方向有关，如果想改变该直流电动机的转动方向，可
以改变电流的方向或改变磁场的方向。
故答案为：机械；改变电流方向。
15．（4分）雷电是大气中一种剧烈的放电现象，某次雷电释放了2.1×109J的能量，若这些能量
全部被水吸收，可使质量为 1×1 0 4 kg的水从0℃升高到50℃。为了防雷，高大建筑物
顶端都装有 避雷装置 。[c水 ＝4.2×103J/（kg•℃）]
【解答】解：根据题意可知，水吸收的热量Q吸 ＝2.1×109J，
由 Q 吸 ＝ cm （ t﹣ t 0 ） 可 知 ， 水 的 质 量 ： m ＝ ＝
＝1×104kg。
为了防雷，高大建筑物顶端都装有避雷装置，利用避雷装置的尖端放电，把云层所带的电
荷引入大地，起到保护建筑物的作用。
故答案为：1×104；避雷装置。
16．（6分）淼淼湘江穿城过，座座桥梁两岸连，每一座湘江大桥都推动了长沙的发展。一艘正
在湘江某段建桥的浮吊船，要将甲、乙两个实心桥墩构件放入江底。构件甲和构件乙的质
量分布均匀且不吸水，它们的密度之比为1：4，构件甲的质量为200t。
水
＝1.0×103kg/m3，
g取10N/kg。则： ρ
（1）江水中距水面10m深处水的压强为 1×1 0 5 Pa；
（2）构件甲受到的重力为 2×1 0 6 N；
（3）在浮吊船的甲板上放置构件乙与放置构件甲相比，浮吊船静止时排开水的体积增加了
第16页（共24页）200m3。如图所示，钢绳提着构件浸没在水中沿竖直方向匀速下降，钢绳提着甲与提着乙
相比，浮吊船排开水的体积变化了250m3。由此可知构件乙的密度为 8×1 0 3 kg/m3。
【解答】解：（1）距离水面10m深处水产生的压强为：p＝ 水gh＝1.0×103kg/m3×10N/
kg×10m＝1×105Pa； ρ
（2）构件甲受到的重力为G＝m甲g＝200×103kg×10N/kg＝2×106N；
（3）由题知，在浮吊船的甲板上放置构件乙与放置构件甲相比，浮吊船静止时排开水的体
积增加了200m3，
则增加排开水的质量为：Δm＝ 水ΔV＝1.0×103kg/m3×200m3＝2×105kg，
构件乙的质量为：m乙 ＝m甲+Δρm＝200×103kg+2×105kg＝4×105kg，
由题知，钢绳提着构件浸没在水中沿竖直方向匀速下降，钢绳提着甲与提着乙相比，浮吊
船排开水的体积变化了250m3，
则构件乙的体积为：V乙 ＝250m3﹣200m3＝50m3，
构件乙的密度为：
乙
＝ ＝8×103kg/m3。
ρ
故答案为：（1）1×105；（2）2×106；（3）8×103。
三、作图与实验探究（本大题共6小题，第17题2分，第18题4分，第19题6分，第20题6
分，第21题6分，第22题7分，共31分）
17．（2分）在课后实践活动中，小明自制了一个如图甲所示的手电筒，他将小灯泡放在凸透
镜的焦点处，请在图乙中画出光通过凸透镜后的光线。
【解答】解：过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：
第17页（共24页）18．（4分）环卫工人往结冰的桥面撒盐加快冰的熔化，激发了小明探究盐水凝固点的兴趣。
他把两杯浓度不同的盐水放入冰箱冷冻室里，当杯内的盐水中出现冰块时测量它们的温
度，温度计的示数如图所示（每支温度计的单位都是摄氏度），图乙中温度计的示数为
﹣ 5 ℃，从实验现象可知，盐水的浓度越高，其凝固点越 低 。
【解答】解：（1）由图乙可知，温度计的分度值为1℃，温度在0℃以下，示数为﹣5℃；
（2）小明把两杯浓度不同的盐水放入冰箱冷冻室里，当杯内的盐水中出现冰块时测量它们
的温度，此时温度为烧杯内物质的凝固点（或熔点），
由图甲可知，当盐水浓度较低时，温度计示数为﹣2℃，凝固点为﹣2℃，由图乙可知，当盐
水浓度较高时，示数为﹣5℃，凝固点为﹣5℃，从实验现象可知，盐水的浓度越高，其凝固
点越低。
故答案为：﹣5；低。
19．（6分）在“探究平面镜成像的特点”的实验中：
（1）第一小组找到如图甲所示的两种器材，器材a是平面镜，器材b是在薄玻璃板的一面
第18页（共24页）贴上几条镜面纸的自制教具。为了确定像的位置，可选择器材 b （写出器材的字母符
号即可）；
（2）第二小组选取两支相同的蜡烛做实验，实验装置如图乙所示，同学们发现玻璃板后面
的蜡烛总是能和玻璃板前面那支蜡烛的像完全重合，这说明平面镜所成像的大小与物体
的大小 相等 ；
（3）在探究像距和物距的关系时，小明在第一次实验中测出物距为 12.50cm，像距为
12.50cm。为了得到像距和物距关系的规律，你对他接下来的操作建议是 改变物距，多
做几组实验 。
【解答】解：（1）实验中用透明的薄玻璃板代替平面镜，在物体的一侧能看到物体的像，同
时透过玻璃板也能观察到代替物体的另一个物体，应选择器材b，便于确定像的位置；
（2）发现玻璃板后面的蜡烛总是能和玻璃板前面那支蜡烛的像完全重合，这说明平面镜所
成像的大小与物体的大小相等；
（3）小明只进行了一次实验，就得到了“像与物到镜面距离相等”的结论，实验次数太少，
实验结论很具有偶然性，他接下来应该改变物距，多做几组实验。
故答案为：（1）b；（2）相同；（3）改变物距，多做几组实验。
20．（6分）小明用家里的器材探究重力的大小与质量的关系。如图甲、乙所示，小明用布袋装
着质量不同的米，用电子秤测其质量，用液晶屏拉力器测其重力，实验数据记录如表：
实验次数 1 2 3 4 5
电子秤的示数/g 100.0 200.0 300.0 400.0 500.0
拉力器的示数/N 0.98 1.96 2.94 3.92 4.90
（1）在图乙中，当米袋静止时，拉力器的示数与这袋米所受重力的大小 相等 ；
（2）分析如表数据可得：物体所受重力的大小与它的质量成 正比 ，下列数据处理方
法可以得到此结论的是 A 。
A.计算每一次实验中重力的大小与质量的比值
B.计算每一次实验中重力的大小与质量的乘积
【解答】解：（1）当米袋静止时，拉力器对米袋的拉力和米袋的重力是平衡力，二力相等，米
第19页（共24页）袋对拉力器的拉力（等于拉力器的示数）与拉力器对米袋的拉力是相互作用力，二力相等，
故拉力器示数等于米袋的重力；
（2）由表格中的数据得，计算每一次实验中重力的大小与质量的比值：
＝ ＝ ＝ ＝ ＝ ＝9.8N/kg，
结论：物体所受的重力与其质量成正比。
（1）相等；（2）正比；A。
21．（6分）小明家的旧沙发垫容易滑落，为此妈妈更换了一块背面有防滑颗粒的新沙发垫，
小明把背面朝上的新、旧沙发垫固定在水平面上，用如图所示的方法测量同一本书在沙发
垫上滑行时受到的摩擦力。
（1）小明应使书在沙发垫上做 匀速直线 运动，对比两次弹簧测力计的示数可知：压
力相同时，增大 接触面的粗糙程度 可以增大滑动摩擦力；
（2）在图甲的书本上叠放一本书，重做图甲所示的实验，可以探究滑动摩擦力大小与
压力大小 的关系。
【解答】解：（1）用弹簧测力计拉动书本做匀速直线运动时，书本所受的滑动摩擦力和拉力
是一对平衡力，根据二力平衡的知识，滑动摩擦力大小等于拉力大小，可以通过弹簧测力
计的示数反映滑动摩擦力的大小；
甲、乙两次实验中，图乙中背面有防滑颗粒的新沙发垫表面粗糙，弹簧测力计的示数大，
由此可知：压力相同时，增大接触面的粗糙程度可以增大滑动摩擦力；
（2）在图甲的书本上叠放一本书，重做图甲所示的实验，这样保持接触面的粗糙程度不变，
只改变了压力大小，根据控制变量法，可以探究滑动摩擦力大小与压力大小的关系。
故答案为：（1）匀速直线；接触面的粗糙程度；（2）压力大小。
22．（7分）小明用图甲所示的电路来测未知电阻R的阻值，图乙是他连接的实验线路。
（1）图乙中有一根导线接错了，请在这根导线上打“×”，并画线改到正确的位置；
第20页（共24页）（2）图丙是正确连接电路后某一次实验时电表的示数，则被测电阻此次的测量值为 6
；
（Ω3）小霞用图甲所示的电路测未知电阻时，闭合开关后发现电流表和电压表均无示数，老
师告诉她故障只有一处，发生在开关或滑动变阻器上，小明帮她提出两种检测故障的方案。
方案一：互换电流表和电压表的位置，闭合开关后观察电表的示数；
方案二：把电压表拆下来并联在开关的两端，闭合开关后观察电压表的示数。
你支持方案 二 ，根据所选方案写出电表示数的情况和对应的故障 当电压表示数
不为 0 时故障是开关断路，当电压表示数为 0 时故障是滑动变阻器断路 。
【解答】解：（1）原电路图中，滑动变阻器将两个上端接线柱接入电路是错误的，滑动变阻
器应上下各选一个接线柱串联在电路中；
由图甲可知，当滑动变阻器滑片向右移动阻值变小，故图乙中滑动变阻器应选右下接线柱
与定值电阻串联在电路中，如下图所示：
；
第21页（共24页）（2）由图丙可知，电流表选用小量程，分度值0.02A，其示数为0.4A；电压表选用小量程，
分度值0.1V，其示数为2.4V，则被测电阻此次的测量值为：
R＝ ＝ ＝6 ；
Ω
（3）方案一：互换电流表和电压表的位置，此时电流表并联在定值电阻两端，电压表串联
在电路中，由于故障发生在开关或滑动变阻器上，若闭合开关，电路仍处于断路状态，电
流表和电压表均无示数，故方案一错误；
方案二：把电压表拆下来并联在开关的两端，当电压表示数不为0时故障是开关断路，当
电压表示数为0时故障是滑动变阻器断路，故方案二正确；
故支持方案二。
故答案为：（1）见解答图；（2）6；（3）二；当电压表示数不为0时故障是开关断路，当电压
表示数为0时故障是滑动变阻器断路。
四、计算题（本大题共2小题，第23题6分，第24题7分，共13分）
23．（6分）如图，小明用一个动滑轮和几个相同的杠铃片自制了一个健身器，已知动滑轮的
质量为5kg，每个杠铃片的质量为10kg。不计绳重和摩擦，g取10N/kg，小明通过握杆竖直
向上匀速拉动绳子提升杠铃片的过程中，求：
（1）杠铃片在0.5s内上升0.2m，杠铃片的速度；
（2）动滑轮下挂着两个杠铃片，握杆对绳子拉力的大小；
（3）动滑轮下挂着四个杠铃片，杠铃片上升了0.1m，在此过程中握杆对绳子的拉力做的功。
【解答】解：（1）杠铃片上升的速度 ；
（2）每个杠铃片的重力G＝mg＝10kg×10N/kg＝100N，
每个动滑轮的重力G动 ＝m动g＝5kg×10N/kg＝50N，
第22页（共24页）不计绳重和摩擦，当动滑轮下挂两个杠铃片，握杆对绳子的拉力F＝ （2G+G动 ）＝ ×
（2×100N+50N）＝125N；
（3）不计绳重和摩擦，动滑轮下挂着四个杠铃片，杠铃片上升了0.1m，在此过程中握杆对
绳子的拉力做的功W＝4Gh+G动h＝4×100N×0.1m+50N×0.1m＝45J。
答：（1）杠铃片在0.5s内上升0.2m，杠铃片的速度为0.4m/s；
（2）动滑轮下挂着两个杠铃片，握杆对绳子拉力的大小为125N；
（3）动滑轮下挂着四个杠铃片，杠铃片上升了0.1m，在此过程中握杆对绳子的拉力做的功
为45J。
24．（7分）课外实践小组设计了一个电热孵蛋箱，其电路如图所示。已知电源电压恒为
220V，R 是阻值为55 的电热丝，温度对电热丝阻值的影响忽略不计。
0
（1）闭合开关S后，求Ω电路中的电流；
（2）求通电100s电热丝R 产生的热量；
0
（3）老师提醒，电热箱内温度太高，无法孵化鸡蛋，应使电热箱内的电功率降至P ，小组成
0
员想出了两种方法改进电路：
方法一：在图中A点处串联接入一根电热丝R ；
A
方法二：在图中B点处串联接入一根电热丝R 。
B
老师发现这两种改进方法电热箱内的电功率都为P ，小组成员在这两种改进电路中，用电
0
压表测量新接入的电热丝两端的电压，测量结果为U 和U ，U ＞U ，U ＝165V，但由于
1 2 1 2 2
粗心没有记录U 和U 分别对应哪种方法。请根据上述信息判断哪种方法更节能，并计算
1 2
这种方法中新接入的电热丝的阻值。
【解答】解：（1）S闭合后，电路中的电流为：
I＝ ＝ ＝4A；
（2）通电100s电热丝R 产生的热量为：
0
Q＝I2Rt＝（4A）2×55 ×100s＝8.8×104J；
（3）方法一更节能。Ω
第23页（共24页）两种方法的电路简图如下：
在方法一中的电热箱的功率为：
P ＝ （R +R ）；
1 0 A
在方法二中的电热箱的功率为：
P ＝ R ，
2 0
因为两次电热箱内的电功率相等，即 （R +R ）＝ R ，得出I ＜I ，则R 两次电压，
0 A 0 A B 0
U ＜U ，因为电源电压保持不变，R 和R 两端的电压U ＞U ，所以U ＝U ＝165V，则
0A 0B A B A B B 2
U ＝55V，
OB
因为P
A或B
＝ ＝ ＝55W，在方法一中 ，所以R
0
两端的电压 U ＝I ×R ＝0.25A×55 ＝13.75V，A 接入的电热丝的阻值为：
0A A 0
Ω
。
答：（1）闭合开关S后，电路中的电流为4A；
（2）通电100s电热丝R 产生的热量为8.8×104J；
0
（3）方法一更节能，新接入的电热丝的阻值为825 。
Ω
第24页（共24页）
