2022年贵州省毕节市中考物理试卷
一、选择题（本题8小题，每题只有一个选项符合题意，每题3分，共24分）
1．（3分）2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲了。下列有关“天
宫课堂”的分析正确的是（ ）
A．主要通过音调辨别不同航天员
B．航天员讲课是利用声传递能量
C．调大直播电视音量是增大响度
D．在地面上听到王亚平的声音，说明真空可以传声

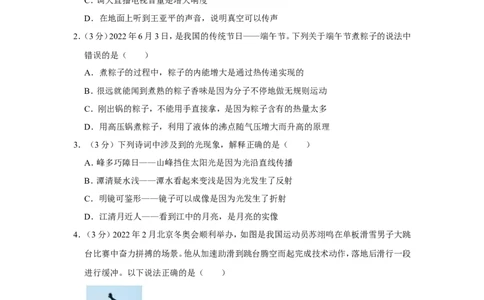

2．（3分）2022年6月3日，是我国的传统节日——端午节。下列关于端午节煮粽子的说法中
错误的是（ ）
A．煮粽子的过程中，粽子的内能增大是通过热传递实现的
B．很远就能闻到煮熟的粽子香味是因为分子不停地做无规则运动
C．刚出锅的粽子，不能用手直接拿，是因为粽子含有的热量太多
D．用高压锅煮粽子，利用了液体的沸点随气压增大而升高的原理
3．（3分）下列诗词中涉及到的光现象，解释正确的是（ ）
A．峰多巧障日——山峰挡住太阳光是因为光沿直线传播
B．潭清疑水浅——潭水看起来变浅是因为光发生了反射
C．明镜可鉴形——镜子可以成像是因为光发生了折射
D．江清月近人——看到江中的月亮，是月亮的实像
4．（3分）2022年2月北京冬奥会顺利举办，如图是我国运动员苏翊鸣在单板滑雪男子大跳
台比赛中奋力拼搏的场景。他从加速助滑到跳台腾空而起完成技术动作，落地后滑行一段
进行缓冲。以下说法正确的是（ ）
A．他在起跳前加速下滑的过程，动能增大
B．他在起跳点用力蹬地起跳后，受到平衡力
C．他起跳后在空中滑行时，重力势能保持不变
D．他落地后滑行时，看到观众向后退，是以观众为参照物
第1页（共25页）5．（3分）小李在做“测量物质的密度”实验时，用天平测物体的质量，再用装有适量水的量
筒测物体的体积，用这种方法较准确测量以下物体密度，合理的是（ ）
A．一枚大头针 B．一粒大米 C．比赛用铅球 D．小石块
6．（3分）如图是常用的一些工具，它给我们带来了很多便利。其中属于费力杠杆的是（ ）
A． 核桃夹 B． 食品夹
C． 园艺剪刀 D． 天平
7．（3分）喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投
影仪的电源开关S 时，只有风扇工作，再闭合S 时，灯泡和风扇同时工作。当只闭合S 时，
1 2 2
风扇和灯泡都不工作，以下电路设计符合要求的是（ ）
A．
B．
C．
第2页（共25页）D．

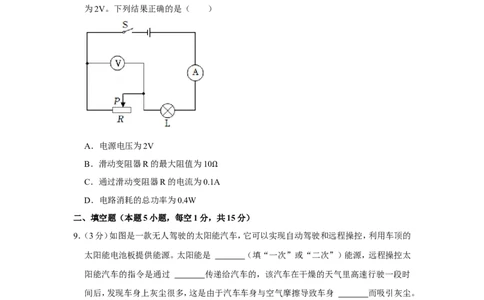

8．（3分）在做“测量小灯泡的电功率”实验时，将标有“0.2A”的小灯泡L与滑动变阻器R
接入电路，如图所示。闭合开关S，当滑片P移到最右端时，小灯泡正常发光，电压表示数
为2V。下列结果正确的是（ ）
A．电源电压为2V
B．滑动变阻器R的最大阻值为10
C．通过滑动变阻器R的电流为0.1ΩA
D．电路消耗的总功率为0.4W
二、填空题（本题5小题，每空1分，共15分）
9．（3分）如图是一款无人驾驶的太阳能汽车，它可以实现自动驾驶和远程操控，利用车顶的
太阳能电池板提供能源。太阳能是 （填“一次”或“二次”）能源，远程操控太
阳能汽车的指令是通过 传递给汽车的，该汽车在干燥的天气里高速行驶一段时
间后，发现车身上灰尘很多，这是由于汽车车身与空气摩擦导致车身 而吸引灰尘。
10．（3分）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍
惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的 （填
“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图
；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图 d所示情况的原因是
第3页（共25页）（填“用电器的总功率过大”或“短路”）。

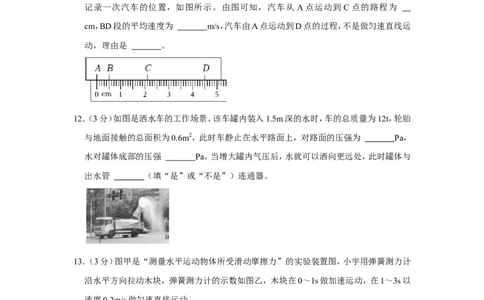

11．（3分）小明用玩具汽车测量平均速度，让汽车在斜面上沿直线下滑，位置传感器每隔0.2s
记录一次汽车的位置，如图所示。由图可知，汽车从 A点运动到C点的路程为
cm，BD段的平均速度为 m/s，汽车由A点运动到D点的过程，不是做匀速直线运
动，理由是 。
12．（3分）如图是洒水车的工作场景。该车罐内装入1.5m深的水时，车的总质量为12t，轮胎
与地面接触的总面积为0.6m2，此时车静止在水平路面上，对路面的压强为 Pa，
水对罐体底部的压强 Pa。当增大罐内气压后，水就可以洒向更远处，此时罐体与
出水管 （填“是”或“不是”）连通器。
13．（3分）图甲是“测量水平运动物体所受滑动摩擦力”的实验装置图，小宇用弹簧测力计
沿水平方向拉动木块，弹簧测力计的示数如图乙，木块在0～1s做加速运动，在1～3s以
速度0.2m/s做匀速直线运动。
（1）在0～1s内木块受到的滑动摩擦力为 N。
（2）在1～3s内，拉力的功率为 W。
（3）3s钟后，物体不受拉力，也不会立即停止运动，是因为物体具有 。
第4页（共25页）三、作图题（本题3小题，每题2分，共6分）
14．（2分）如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光
线。
15．（2分）如图是气象部门放飞的高空探测气球。气球与探测仪器沿水平方向做匀速直线运
动，O是探测仪器的重心，请画出探测仪器的受力示意图（不计空气阻力）。
16．（2分）根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出
电源的“+”或“﹣”极。
四、简答题（本题1小题，共6分）
17．（6分）阅读下面短文，并完成问题。
从蒸汽机到飞机
第5页（共25页）最早的热机是蒸汽机，原始的蒸汽机体积庞大，效率很低，随着社会的发展，迫切需要轻
便的热机，于是，内燃机应运而生。内燃机分为汽油机、柴油机两大类。内燃机工作时不需
要携带大量的水和煤，质量减小了，燃料在气缸内燃烧的更充分，且热损失小，效率提高
了……
早期的飞机是由内燃机提供动力，从上世纪40年代开始，飞机越来越多的使用喷气发动
机，机身也更多的采用复合材料，飞机的起落架上装有如图甲的导电搭地线，落地时把飞
机因摩擦而带的电导入地下，防止因放电发生危险，飞机机翼的横截面如图乙所示。
（1）提高内燃机效率的途径很多，请根据文中描述列举两条： 、 ，
（2）现代飞机不安装导电的搭地线，而采用特殊的橡胶轮胎，落地时与导电搭地线起到同
样的效果，这种特殊的橡胶一定是 （填“导体”或“绝缘体”）。
（3）由图乙可知，当飞机前进时，机翼与周围的空气发生相对运动，由于机翼横截面上、下
不对称，机翼上表面空气流速大于下表面空气流速，下表面比上表面的压强 ，机
翼上下表面存在着 差，这就是产生升力的原因。
（4）流体的流速变化引起压强变化，可以给我们带来便利，但也可能造成危害，请举一个
生活中防止它造成危害的实例： 。
五、实验题（本题3小题，每空2分，共18分）
18．（6分）某同学用图甲的装置“探究水沸腾时温度变化特点”的实验：
（1）实验前调整器材时，图甲中应该先调节 （填“A”或“B”）的高度。
（2）图乙是两组同学分别根据实验数据绘制温度随时间变化的曲线Ⅰ和Ⅱ，由图线可知水
沸腾时的特点是 ，由图还可以知道，沸腾前Ⅰ、Ⅱ两条图线不重合的原因是水的
（填“初始温度”或“质量”）不同。
第6页（共25页）19．（6分）在“探究浮力的大小跟哪些因素有关”的实验时，小丽将一个物块挂在弹簧测力
计下，并逐渐使其浸入水中，实验过程和对应的实验数据如图甲、乙、丙、丁、戊所示。
（1）由图甲、丙可知，物体浸没在水中时，受到的浮力为 N。
（2）分析图甲、乙、丙可知物体所受浮力大小与 （填“排开液体”或“物体”）的
体积有关。
（3）分析图 可知，物体所受浮力与它浸没在水中的深度无关。
20．（6分）小华同学在“探究电流与电阻关系”的实验时，定值电阻R有5 、10 、20 三种
规格，R 为滑动变阻器，电源电压保持3V不变。 Ω Ω Ω
1
（1）为能完成实验，用笔画线将图甲连接完整。
第7页（共25页）（2）小华首先将阻值为5 的电阻接入电路，闭合开关后，发现电流表指针向左偏转如图
乙所示，其原因可能是 Ω 。
（3）改正电路后，闭合开关，移动滑片P，当电压表示数为2V时，记录电流表的示数，作为
第一组数据；接下来用10 的电阻替换5 的电阻做实验，移动滑片P，使电流表的示数为
A时，作为第二组数据，然Ω后将20 的电Ω阻替换10 的电阻继续实验，并正确记录数据，
根据实验数据总结得出：在电压一Ω定时，电流与电Ω
阻成反比。
六、计算题（本题共3小题，21题6分，22题6分，23题9分，共21分）
21．（6分）如图所示的电路，其中R 的阻值为15 ，电源电压保持6V不变，电流表的量程为
1
0～0.6A，求： Ω
（1）开关S闭合、S 断开时，电流表的示数。
1
（2）开关S、S 都闭合时，保证电流表安全，电阻R 的最小阻值。
1 2
22．（6分）如图，一辆货车匀速从山底A开到山顶B。货车重为5.0×104N，发动机的功率
50kW保持不变，山坡AB长2000m，高h为300m，牵引力保持2.5×104N不变，不计空气
阻力。求：
（1）汽车从山底开到山顶所做的有用功。
（2）山坡的机械效率。
（3）汽车在山坡上行驶时的摩擦力。
23．（9分）如图甲是某茶具上煮茶器的电路原理图，R 是加热电阻，R 是保温时的分压电阻，
1 2
S为电源开关，S 为自动温控开关。S、S 都闭合时，煮茶器处于加热状态；当水沸腾后，S
1 1 1
第8页（共25页）会自动断开，转为保温状态。煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温
度的变化。求：
（1）电阻R 的阻值。
1
（2）当煮茶器处于保温状态时，R 的电功率。
1
（3）当煮茶器处于保温状态时，电阻R 在100s内消耗的电能。
2
第9页（共25页）2022年贵州省毕节市中考物理试卷
参考答案与试题解析
一、选择题（本题8小题，每题只有一个选项符合题意，每题3分，共24分）
1．（3分）2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲了。下列有关“天
宫课堂”的分析正确的是（ ）
A．主要通过音调辨别不同航天员
B．航天员讲课是利用声传递能量
C．调大直播电视音量是增大响度
D．在地面上听到王亚平的声音，说明真空可以传声
【解答】解：A、根据音色辨别不同航天员声音，故A错误；
B、航天员讲课，我们听课，说明声音可以传递信息，故B错误；
C、调节音量是调节声音的大小，改变的是响度，故C正确；
D、声音不能在真空中传播，地球上的学生听到王亚平的声音是靠电磁波传回地球的，故
D错误。
故选：C。
2．（3分）2022年6月3日，是我国的传统节日——端午节。下列关于端午节煮粽子的说法中
错误的是（ ）
A．煮粽子的过程中，粽子的内能增大是通过热传递实现的
B．很远就能闻到煮熟的粽子香味是因为分子不停地做无规则运动
C．刚出锅的粽子，不能用手直接拿，是因为粽子含有的热量太多
D．用高压锅煮粽子，利用了液体的沸点随气压增大而升高的原理
【解答】解：A、煮粽子是通过热传递的方式提高了粽子的内能，故A正确；
B、能闻到粽子的香味是由于分子的无规则运动产生的扩散现象，故B正确；
C、热量是过程量，可以说吸收、放出，但不能说含有，故C错误；
D、压锅内气压高，所以液体的沸点也会升高，故D正确。
故选：C。
3．（3分）下列诗词中涉及到的光现象，解释正确的是（ ）
A．峰多巧障日——山峰挡住太阳光是因为光沿直线传播
B．潭清疑水浅——潭水看起来变浅是因为光发生了反射
第10页（共25页）C．明镜可鉴形——镜子可以成像是因为光发生了折射
D．江清月近人——看到江中的月亮，是月亮的实像
【解答】解：A、“峰多巧障日”是因为光在同种均匀介质中沿直线传播，故A正确；
B、“潭清疑水浅”是因为光从水中斜射入空气中时发生了折射现象，故B错误；
C、镜子可以成像属于平面镜成像，是光的反射形成的虚像，故C错误。
D、江中看到的月亮属于平面镜成像，是光的反射形成的月亮的虚像，故D错误。
故选：A。
4．（3分）2022年2月北京冬奥会顺利举办，如图是我国运动员苏翊鸣在单板滑雪男子大跳
台比赛中奋力拼搏的场景。他从加速助滑到跳台腾空而起完成技术动作，落地后滑行一段
进行缓冲。以下说法正确的是（ ）
A．他在起跳前加速下滑的过程，动能增大
B．他在起跳点用力蹬地起跳后，受到平衡力
C．他起跳后在空中滑行时，重力势能保持不变
D．他落地后滑行时，看到观众向后退，是以观众为参照物
【解答】解：A、他在起跳前加速下滑的过程中质量不变，速度越来越大，所以动能越来越大，
故A正确；
B、他在起跳点用力蹬地起跳后，速度和方向不断变化，处于非平衡状态，受到非平衡力的
作用，故B错误；
C、重力势能的大小与物体质量和高度有关，他起跳后在空中滑行时质量不变，高度不断
变化，重力势能不断变化，故C错误；
D、他落地后滑行时看到观众向后退，是以他自己为参照物，故D错误；
故选：A。
5．（3分）小李在做“测量物质的密度”实验时，用天平测物体的质量，再用装有适量水的量
筒测物体的体积，用这种方法较准确测量以下物体密度，合理的是（ ）
A．一枚大头针 B．一粒大米 C．比赛用铅球 D．小石块
【解答】解：AB、因一枚大头针和一粒大米的质量较小，单独测量一枚大头针和一粒大米
的质量误差较大，同时一枚大头针和一粒大米的体积也较小，无法用装有适量水的量筒准
第11页（共25页）确测出其体积，用这种方法不能准确测量其密度，故A、B不合理；
C、比赛用的铅球体积和质量比较大，用量筒和天平无法测量出它的体积和质量，故C不
合理；
D、用天平可以准确测量小石块的质量，同时用装有适量水的量筒也能准确测出其体积，
用这种方法可以较准确测量其密度，故D合理。
故选：D。
6．（3分）如图是常用的一些工具，它给我们带来了很多便利。其中属于费力杠杆的是（ ）
A． 核桃夹 B． 食品夹
C． 园艺剪刀 D． 天平
【解答】解：A、核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B、食品夹使用时动力臂小于阻力臂，属于费力杠杆，故B正确；
C、园艺剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
D、天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故D错误。
故选：B。
7．（3分）喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投
影仪的电源开关S 时，只有风扇工作，再闭合S 时，灯泡和风扇同时工作。当只闭合S 时，
1 2 2
风扇和灯泡都不工作，以下电路设计符合要求的是（ ）
A．
第12页（共25页）B．
C．
D．
【解答】解：
由题意知，电动机可以独立工作；闭合开关S ，只有风扇工作，再闭合开关S ，灯泡和风扇
1 2
同时工作，说明开关S 在干路上，开关S 只控制灯泡，则S 和灯泡应串联在同一支路上，
1 2 2
且电动机和灯泡应并联，题目中符合要求的只有D。
故选：D。
8．（3分）在做“测量小灯泡的电功率”实验时，将标有“0.2A”的小灯泡L与滑动变阻器R
接入电路，如图所示。闭合开关S，当滑片P移到最右端时，小灯泡正常发光，电压表示数
为2V。下列结果正确的是（ ）
A．电源电压为2V
第13页（共25页）B．滑动变阻器R的最大阻值为10
C．通过滑动变阻器R的电流为0.1ΩA
D．电路消耗的总功率为0.4W
【解答】解：BC、由题意可知，闭合开关S，当滑片P移到最右端时，滑动变阻器R的最大阻
值与小灯泡L串联，电压表测量滑动变阻器R两端电压，则R两端电压U ＝2V，
R
由标有“0.2A”的小灯泡正常发光，且串联电路中电流处处相等，可知流经滑动变阻器R
的电流I＝0.2A，由I＝ 可得，滑动变阻器R的最大阻值：
R＝ ＝ ＝10 ，故B正确，C错误；
Ω
A、由串联电路的电压特点可知电源电压一定大于2V，但不知道灯泡正常发光的电压，所
以无法求得电源电压，所以不能计算电路消耗的总功率，故A错误；
D、由A可知，电路消耗的总功率一定大于0.4W，故D错误。
故选：B。
二、填空题（本题5小题，每空1分，共15分）
9．（3分）如图是一款无人驾驶的太阳能汽车，它可以实现自动驾驶和远程操控，利用车顶的
太阳能电池板提供能源。太阳能是 一次 （填“一次”或“二次”）能源，远程操控太
阳能汽车的指令是通过 电磁波 传递给汽车的，该汽车在干燥的天气里高速行驶一段
时间后，发现车身上灰尘很多，这是由于汽车车身与空气摩擦导致车身 带电（带电荷）
而吸引灰尘。
【解答】解：太阳能可以从自然界直接获取，所以太阳能是一次能源；
远程操控太阳能汽车的指令是通过电磁波远程操控太阳能汽车的；
车身与空气摩擦带上电荷，而带电体具有吸引轻小物体的性质，使得车身吸引灰尘。
故答案为：一次；电磁波；带电（带电荷）。
10．（3分）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍
惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的 E （填
“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图
b ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 用
第14页（共25页）电器的总功率过大 （填“用电器的总功率过大”或“短路”）。
【解答】解：（1）根据“左零右火、中间接地”的原则可知，插孔“E”是接地的；
（2）使用测电笔时，手使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能辨
别出火线或零线，故b图是正确的，c图是错误的；
（3）从图d中可以看出，用电器较多，并且还有大功率的电炉，因此是用电器的总功率过
大而造成的；从图e中可以看出导线直接将火线和零线相连，因此是短路造成的。
故答案为：E；b；用电器的总功率过大。
11．（3分）小明用玩具汽车测量平均速度，让汽车在斜面上沿直线下滑，位置传感器每隔0.2s
记录一次汽车的位置，如图所示。由图可知，汽车从 A点运动到C点的路程为 2.12
cm，BD段的平均速度为 0. 1 m/s，汽车由A点运动到D点的过程，不是做匀速直线运
动，理由是 相等的时间内通过路程不相等 。
【解答】解：（1）由图可知，刻度尺的分度值为0.1cm＝1mm，A点对应的刻度是0.00cm，C
点对应的刻度是2.12cm，则汽车从A点运动到C点的路程为2.12cm；
（2）由图可知，汽车在BD段运动的路程s ＝4.50cm﹣0.50cm＝4.00cm，汽车在BD段所
BD
用的时间t ＝2×0.2s＝0.4s；
BD
BD段的平均速度：v ＝ ＝ ＝10.00cm/s＝0.1m/s；
BD
（3）由图可知，汽车由A点运动到D点的过程中，在相同的时间内，通过的路程不相等，所
以汽车不是做匀速直线运动的。
故答案为：2.12；0.1；相等的时间内通过路程不相等。
12．（3分）如图是洒水车的工作场景。该车罐内装入1.5m深的水时，车的总质量为12t，轮胎
与地面接触的总面积为0.6m2，此时车静止在水平路面上，对路面的压强为 2×1 0 5 Pa，
第15页（共25页）水对罐体底部的压强 1.5×1 0 4 Pa。当增大罐内气压后，水就可以洒向更远处，此时罐
体与出水管 不是 （填“是”或“不是”）连通器。
【解答】解：（1）车的总重力：G＝mg＝12×103kg×10N/kg＝1.2×105N，
车对水平路面的压力：F＝G＝1.2×105N，
车对路面的压强：p＝ ＝ ＝2×105Pa；
（2）水对罐体底部的压强：p水 ＝ 水gh＝1.0×103kg/m3×10N/kg×1.5m＝1.5×104Pa；
（3）连通器是两端开口，底部连通的ρ容器，洒水车的罐体是密封的，只有水管一端开口，故
不是连通器。
故答案为：2×105；1.5×104；不是。
13．（3分）图甲是“测量水平运动物体所受滑动摩擦力”的实验装置图，小宇用弹簧测力计
沿水平方向拉动木块，弹簧测力计的示数如图乙，木块在0～1s做加速运动，在1～3s以
速度0.2m/s做匀速直线运动。
（1）在0～1s内木块受到的滑动摩擦力为 0. 5 N。
（2）在1～3s内，拉力的功率为 0. 1 W。
（3）3s钟后，物体不受拉力，也不会立即停止运动，是因为物体具有 惯性 。
【解答】解：
（1）木块在1～3s以速度0.2m/s做匀速直线运动时，木块在水平方向上受到的拉力和滑动
摩擦力是一对平衡力，由图可知，在1～3s内，弹簧测力计对木块的拉力等于0.5N，则木
块受到的滑动摩擦力大小为0.5N；
第16页（共25页）木块在0～1s做加速运动，但压力大小和接触面的粗糙程度均不变，所以在0～1s内木块
受到的滑动摩擦力与1～3s内木块受到的滑动摩擦力大小相等，也为0.5N；
（2）在1～3s内，拉力的功率：P＝ ＝ ＝Fv＝0.5N×0.2m/s＝0.1W；
（3）3s钟后，物体不受拉力，也不会立即停止运动，是因为物体具有惯性。
故答案为：（1）0.5；（2）0.1；（3）惯性。
三、作图题（本题3小题，每题2分，共6分）
14．（2分）如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光
线。
【解答】解：凸透镜左右两侧各有一个焦点，且这两个焦点关于光心对称，同理凹透镜也是
如此；
已知凸透镜与凹透镜的一个焦点重合，则由图可知是凸透镜的右焦点和凹透镜的左焦点
重合，
过焦点的光线，经过凸透镜折射后，折射光线要平行于主光轴；平行于主光轴的光线，经
过凹透镜折射后，折射光线的反向延长线要过凹透镜的虚焦点，据此作图，如下图所示：
15．（2分）如图是气象部门放飞的高空探测气球。气球与探测仪器沿水平方向做匀速直线运
动，O是探测仪器的重心，请画出探测仪器的受力示意图（不计空气阻力）。
第17页（共25页）【解答】解：气球与探测仪器沿水平方向做匀速直线运动，探测仪器受到竖直向下的重力，
由于探测器的体积很小，因此探测器受的浮力远小于细线对它的拉力，可以忽略不计，因
为探测仪器做匀速直线运动，所以探测仪器肯定还受到一个与重力等大反向的力，这个力
是细线对其竖直向上的拉力F；
过探测器的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表
示；因为这两个力是一对平衡力，所以作图时两条线段长度要相等。如图所示：
。
16．（2分）根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出
电源的“+”或“﹣”极。
【解答】解：小磁针N极靠近螺线管的左端，由磁极间的相互作用规律可知，所以螺线管的
左端为S极，右端为N极，根据安培定则，螺线管中的电流应由左侧流进，右侧流出，所以
电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：
。
四、简答题（本题1小题，共6分）
17．（6分）阅读下面短文，并完成问题。
从蒸汽机到飞机
最早的热机是蒸汽机，原始的蒸汽机体积庞大，效率很低，随着社会的发展，迫切需要轻
便的热机，于是，内燃机应运而生。内燃机分为汽油机、柴油机两大类。内燃机工作时不需
第18页（共25页）要携带大量的水和煤，质量减小了，燃料在气缸内燃烧的更充分，且热损失小，效率提高
了……
早期的飞机是由内燃机提供动力，从上世纪40年代开始，飞机越来越多的使用喷气发动
机，机身也更多的采用复合材料，飞机的起落架上装有如图甲的导电搭地线，落地时把飞
机因摩擦而带的电导入地下，防止因放电发生危险，飞机机翼的横截面如图乙所示。
（1）提高内燃机效率的途径很多，请根据文中描述列举两条： 让燃料燃烧更充分 、
减小热损失 ，
（2）现代飞机不安装导电的搭地线，而采用特殊的橡胶轮胎，落地时与导电搭地线起到同
样的效果，这种特殊的橡胶一定是 导体 （填“导体”或“绝缘体”）。
（3）由图乙可知，当飞机前进时，机翼与周围的空气发生相对运动，由于机翼横截面上、下
不对称，机翼上表面空气流速大于下表面空气流速，下表面比上表面的压强 大 ，机翼
上下表面存在着 压强 差，这就是产生升力的原因。
（4）流体的流速变化引起压强变化，可以给我们带来便利，但也可能造成危害，请举一个
生活中防止它造成危害的实例： 在火车站，距离站台边缘一定距离设立安全线（或不要
到水下有暗流的水域游泳等） 。
【解答】解：
（1）由题可知“内燃机工作时不需要携带大量的水和煤，质量减小了，燃料在气缸内燃烧
的更充分，且热损失小，效率提高了……”，则文中给出提高内燃机效率的途径有：让燃
料燃烧更充分、减小热损失。
（2）现代飞机不安装导电的搭地线，而采用特殊的橡胶轮胎，落地时与导电搭地线起到同
样的效果，所以特殊的橡胶和导电的搭地线一样都是导体。
（3）由题知，当飞机前进时，机翼与周围的空气发生相对运动，由于机翼横截面上、下不对
称，机翼上表面空气流速大于下表面空气流速，根据流体压强与流速的关系可知，下表面
比上表面的压强大，使机翼上下表面存在向上的压强差（压力差），从而产生向上的升力。
（4）流体在流速越快的位置压强越小，防止流体压强与流速关系带来危害的实例有：在火
第19页（共25页）车站，距离站台边缘一定距离设立安全线（即火车站站台设立安全线），或不要到水下有
暗流的水域游泳等。
故答案为：（1）让燃料燃烧更充分；减小热损失；（2）导体；（3）大；压强；（4）在火车站，距
离站台边缘一定距离设立安全线（或不要到水下有暗流的水域游泳等）。
五、实验题（本题3小题，每空2分，共18分）
18．（6分）某同学用图甲的装置“探究水沸腾时温度变化特点”的实验：
（1）实验前调整器材时，图甲中应该先调节 A （填“A”或“B”）的高度。
（2）图乙是两组同学分别根据实验数据绘制温度随时间变化的曲线Ⅰ和Ⅱ，由图线可知水
沸腾时的特点是 温度保持不变 ，由图还可以知道，沸腾前Ⅰ、Ⅱ两条图线不重合的原
因是水的 初始温度 （填“初始温度”或“质量”）不同。
【解答】解：（1）如图甲，因要用酒精灯的外焰加热，故在组装器材时应先调节A的高度，
确保使用酒精灯外焰加热；
（2）观察图像可知水温达到98℃后温度随着时间不再升高，所以水沸腾后温度保持不变；
由图像可知，两组同学的初始温度分别为92℃、90℃，加热相同时间，升高的温度相同，所
以两组图线不同，其原因是由于它们水的初温不同。
故答案为：（1）A；（2）温度保持不变；初始温度。
19．（6分）在“探究浮力的大小跟哪些因素有关”的实验时，小丽将一个物块挂在弹簧测力
计下，并逐渐使其浸入水中，实验过程和对应的实验数据如图甲、乙、丙、丁、戊所示。
第20页（共25页）（1）由图甲、丙可知，物体浸没在水中时，受到的浮力为 1. 0 N。
（2）分析图甲、乙、丙可知物体所受浮力大小与 排开液体 （填“排开液体”或“物
体”）的体积有关。
（3）分析图 丙、丁、戊 可知，物体所受浮力与它浸没在水中的深度无关。
【解答】解：（1）如图甲知，物体重G＝2.7N，
如图丙知，物体浸没在水中，弹簧测力计的示数为F＝1.7N，
则物体浸没在水中受到的浮力：F浮 ＝G﹣F＝2.7N﹣1.7N＝1.0N；
（2）物体的体积、重力不变，物体排开液体的体积越大，弹簧测力计示数越小，由F浮 ＝G
﹣F知，浮力越大，所以物体在液体中所受浮力大小与物体排开液体的体积有关；
（3）探究浮力与物体浸入液体深度的关系，应控制液体密度与物体排开液体的体积相同而
物体浸没在液体中的深度不同，由图示实验可知，图丙、丁、戊所示实验中物体排开液体
的密度、物体排开液体的体积相同而物体浸没在液体中的深度不同，因此可以选用图丙、
丁、戊所示实验探究浮力大小与物体浸没在液体中的深度有无关系。
故答案为：（1）1.0；（2）排开液体；（3）丙、丁、戊。
20．（6分）小华同学在“探究电流与电阻关系”的实验时，定值电阻R有5 、10 、20 三种
规格，R 为滑动变阻器，电源电压保持3V不变。 Ω Ω Ω
1
第21页（共25页）（1）为能完成实验，用笔画线将图甲连接完整。
（2）小华首先将阻值为5 的电阻接入电路，闭合开关后，发现电流表指针向左偏转如图
乙所示，其原因可能是 Ω电流表正负接线柱接反 。
（3）改正电路后，闭合开关，移动滑片P，当电压表示数为2V时，记录电流表的示数，作为
第一组数据；接下来用10 的电阻替换5 的电阻做实验，移动滑片P，使电流表的示数为
0.2 A时，作为第二组数据Ω ，然后将20 Ω的电阻替换10 的电阻继续实验，并正确记录数
据，根据实验数据总结得出：在电压一Ω定时，电流与电Ω
阻成反比。
【解答】解：（1）电压表并联在定值电阻两端，故可将电压表的“﹣”接线柱和定值电阻的
左接线柱相连。如图：
（2）某次实验中闭合开关后发现，电流表指针向左偏转（如图乙所示），出现这种现象的原
因可能是电流表正负接线柱接反；
（3）接下来用10 的电阻替换5 的电阻做实验，移动滑片P，控制定值电阻两端的电压不
Ω Ω
变为2V，此时电流表的示数为：I＝ ＝0.2A。
故答案为：（1）见解析图；（2）电流表正负接线柱接反；（3）0.2。
六、计算题（本题共3小题，21题6分，22题6分，23题9分，共21分）
第22页（共25页）21．（6分）如图所示的电路，其中R 的阻值为15 ，电源电压保持6V不变，电流表的量程为
1
0～0.6A，求： Ω
（1）开关S闭合、S 断开时，电流表的示数。
1
（2）开关S、S 都闭合时，保证电流表安全，电阻R 的最小阻值。
1 2
【解答】解：（1）由图可知，开关S闭合、S 断开时，只有R 工作，电流表测量的是通过R
1 1 1
的电流，
通过R 的电流：I ＝ ＝ ＝0.4A，即电流表示数为0.4A；
1 1
（2）开关S、S 都闭合时，R 、R 并联，
1 1 2
根据电流表量程可知，干路的总电流最大为0.6A，
根据并联电路的电流特点可知，通过电阻R 的最大电流I ＝I﹣I ＝0.6A﹣0.4A＝0.2A；
2 2 1
根据并联电路的电压特点可知，R 两端的电压U ＝U＝6V，
2 2
由欧姆定律可知，R 的最小阻值：R ＝ ＝ ＝30 。
2 2
Ω
答：（1）开关S闭合、S 断开时，电流表的示数为0.4A；
1
（2）开关S、S 都闭合时，保证电流表安全，电阻R 的最小阻值为30 。
1 2
22．（6分）如图，一辆货车匀速从山底A开到山顶B。货车重为5.0×104NΩ，发动机的功率
50kW保持不变，山坡AB长2000m，高h为300m，牵引力保持2.5×104N不变，不计空气
阻力。求：
（1）汽车从山底开到山顶所做的有用功。
第23页（共25页）（2）山坡的机械效率。
（3）汽车在山坡上行驶时的摩擦力。
【解答】解：
（1）牵引力做的有用功：
W有用 ＝Gh＝5.0×104N×300m＝1.5×107J；
（2）汽车从山底开到山顶所做的总功为：
W总 ＝Fs＝2.5×104N×2000m＝5×107J；
山坡的机械效率为：
＝ ＝ ×100%＝30%；
η
（3）额外功为：
W额 ＝W总 ﹣W有用 ＝5×107J﹣1.5×107J＝3.5×107J，
由W额 ＝fs可得汽车在山坡上行驶时的摩擦力：
f＝ ＝ ＝1.75×104N。
答：（1）汽车从山底开到山顶所做的有用功为1.5×107J；
（2）山坡的机械效率为30%；
（3）汽车在山坡上行驶时的摩擦力为1.75×104N。
23．（9分）如图甲是某茶具上煮茶器的电路原理图，R 是加热电阻，R 是保温时的分压电阻，
1 2
S为电源开关，S 为自动温控开关。S、S 都闭合时，煮茶器处于加热状态；当水沸腾后，S
1 1 1
会自动断开，转为保温状态。煮茶器工作过程中的P﹣t图像如图乙所示，不计电阻值随温
度的变化。求：
（1）电阻R 的阻值。
1
（2）当煮茶器处于保温状态时，R 的电功率。
1
（3）当煮茶器处于保温状态时，电阻R 在100s内消耗的电能。
2
第24页（共25页）【解答】解：（1）由图可知，S、S 都闭合时，R 被短路、电路中只有R 工作，此时煮茶器处
1 2 1
于加热状态，
根据图乙可知，加热时的电功率P加 ＝1100W，
根据P＝ 可知，电阻R 的阻值：R ＝ ＝ ＝44 ；
1 1
Ω
（2）当S闭合、S 断开时，R 、R 串联，此时为保温状态，
1 1 2
由图乙可知，保温功率P保 ＝44W，
由P＝UI可知，保温状态时的电流I保 ＝ ＝ ＝0.2A；
根据串联电路的特点可知，通过R
1
的电流I
1
＝I
2
＝I保 ＝0.2A，
当煮茶器处于保温状态时，R 的电功率：P＝I 2R ＝（0.2A）2×44 ＝1.76W；
1 1 1
（3）由欧姆定律可知，保温状态时R
1
两端的电压：U
1
＝I
1
R
1
＝0.2ΩA×44 ＝8.8V；
根据串联分压的特点可知，R
2
两端的电压：U
2
＝U﹣U
1
＝220V﹣8.8V＝Ω211.2V；
当煮茶器处于保温状态时，电阻R 在100s内消耗的电能：W ＝U I t＝211.2V×0.2A×100s
2 2 2 2
＝4224J。
答：（1）电阻R 的阻值为44 ；
1
（2）当煮茶器处于保温状态时Ω，R
1
的电功率为1.76W
（3）当煮茶器处于保温状态时，电阻R 在100s内消耗的电能为4224J。
2
第25页（共25页）
