2022年贵州省黔东南州中考物理试卷
一、选择题：（每小题3分，共24分。每小题只有一个答案是符合题意的）
1．（3分）如图所示的声现象中，分析正确的是（ ）
A． 按动伸出桌面的钢尺，钢尺振动得越快，音调就越高
B． 将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递信息
C． 逐渐抽出玻璃罩内的空气，闹钟的声音变小，说明声音的传播不是
需要介质
D． 工厂车间工人佩戴耳罩，是为了在声源处减弱噪声
2．（3分）某地高铁正式通车，个别学生因为好奇，就翻越高铁护栏前往铁路上玩耍。为了预
防类似事件发生，学校对学生进行了高铁道路交通安全教育。下列行为错误的是（ ）
A．行人严禁进入铁路安全防护栏内
B．可以在铁路附近放风筝、气球
C．严禁击打列车
D．严禁向铁路抛物
第1页（共31页）3．（3分）某校九年级的一名学生下晚自习后在骑自行车回家途中，迎面遇到一辆灯光非常刺
眼的车辆。为了安全，他应该（ ）
A．迎着灯光继续行驶 B．闭眼缓慢行驶
C．停下车靠边避让 D．用手遮挡灯光行驶
4．（3分）今年端午节期间，热爱家务劳动的小红与妈妈一起在家包粽子、煮粽子，做出来的
粽子非常可口，下列说法正确的是（ ）
A．煮粽子时，是通过做功的方式改变粽子的内能
B．煮粽子时，锅的上方“白气”腾腾，“白气”属于汽化现象
C．煮粽子时，香气满屋，说明分子在不停地做无规则运动
D．煮熟的粽子出锅后，由于温度较低所以粽子没有内能

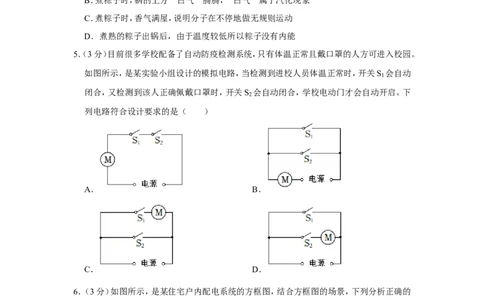

5．（3分）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。
如图所示，是某实验小组设计的模拟电路，当检测到进校人员体温正常时，开关S 会自动
1
闭合，又检测到该人正确佩戴口罩时，开关S 会自动闭合，学校电动门才会自动开启。下
2
列电路符合设计要求的是（ ）
A． B．
C． D．
6．（3分）如图所示，是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的
第2页（共31页）是（ ）
A．空气开关①跳闸时，电路一定发生了短路
B．空调电流过大时，漏电保护器会迅速切断电流
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，只需断开空气开关③即可

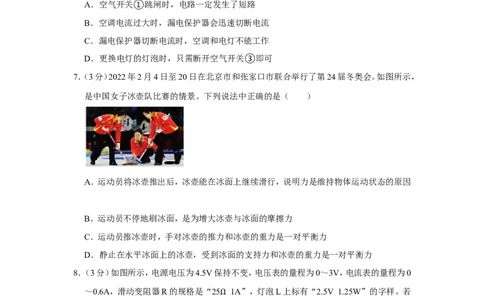

7．（3分）2022年2月4日至20日在北京市和张家口市联合举行了第24届冬奥会。如图所示，
是中国女子冰壶队比赛的情景。下列说法中正确的是（ ）
A．运动员将冰壶推出后，冰壶能在冰面上继续滑行，说明力是维持物体运动状态的原因
B．运动员不停地刷冰面，是为增大冰壶与冰面的摩擦力
C．运动员推冰壶时，手对冰壶的推力和冰壶的重力是一对平衡力
D．静止在水平冰面上的冰壶，受到冰面的支持力和冰壶的重力是一对平衡力
8．（3分）如图所示，电源电压为4.5V保持不变，电压表的量程为0～3V，电流表的量程为0
～0.6A，滑动变阻器R的规格是“25 1A”，灯泡L上标有“2.5V 1.25W”的字样。若
闭合开关S，在保证电路安全的情况下Ω，忽略温度对灯丝电阻的影响，则下列说法正确的
是（ ）
第3页（共31页）A．小灯泡的电阻为2
B．电流表的示数变化Ω范围是0.15～0.5A
C．滑动变阻器允许调节的阻值范围是5～25
D．电路消耗的最大总功率为2.7W Ω
二、填空题（每空一分，共15分。）

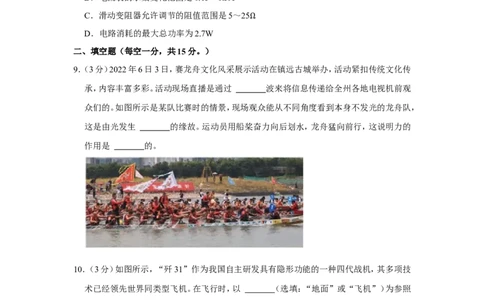

9．（3分）2022年6日3日，赛龙舟文化风采展示活动在镇远古城举办，活动紧扣传统文化传
承，内容丰富多彩。活动现场直播是通过 波来将信息传递给全州各地电视机前观
众们的。如图所示是某队比赛时的情景，现场观众能从不同角度看到本身不发光的龙舟队，
这是由光发生 的缘故。运动员用船桨奋力向后划水，龙舟猛向前行，这说明力的
作用是 的。
10．（3分）如图所示，“歼31”作为我国自主研发具有隐形功能的一种四代战机，其多项技
术已经领先世界同类型飞机。在飞行时，以 （选填：“地面”或“飞机”）为参照
物，飞行员是静止的；飞机能够升空是因为机翼上方的空气流速比下方的 （选填：
“快”或“慢”），从而产生了向上的升力。
第4页（共31页）11．（3分）某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，
内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电
阻。闭合S，当手伸向出风口时，R的阻值会 （选填：“增大”、“不变”或“减
小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44 ，在额定电
压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为 Ω J，这些热
量能使 kg（结果保留两位小数）的水温度升高5℃。[c水 ＝4.2×103J/（kg•℃）]
12．（3分）2021年10月20日，中国“人造太阳”——大型核实验装置“东方超环”
（EAST）取得重大突破，创造了世界新纪录，在上亿摄氏度的高温状态下，物质呈现等离
子态，它们可以被磁场约束，“人造太阳”是氘核和氚核在超高温条件下发生
（选填：“裂变”或“聚变”）释放出巨大的核能。太阳能安全、清洁，它属于 （选
填：“可”或“不可”）再生能源。
13．（3分）2022年2月27日11时许，伴随着一阵山呼海啸般的巨响，长征八号遥二运载火箭
搭载着22颗卫星，在我国文昌航天发射场一飞冲天，创造了我国“一箭多星”即单次发
射卫星数量最多的纪录，由此开启了我国新的共享火箭“拼车”模式。火箭发动机做功把
燃料燃烧的内能转化为 能，若该燃料的热值为1.4×108J/kg，则完全燃烧500g该
燃料放出的热量是 J。
14．（3分）如图所示，电源电压为12V保持不变，R ＝10 。只闭合开关S时，电流表的示数为
1
0.3A，则R 两端的电压U ＝ V，R ＝ Ω ；当断开开关S，闭合S 、S 时，则
1 1 2 1 2
电流表的示数为 A。 Ω
三、作图题（每小题2分，共6分。）
第5页（共31页）15．（2分）如图所示，请分别画出AB的入射光线和CO的折射光线。
16．（2分）如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物体A
所受重力的示意图。
17．（2分）闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内
标出电源的“+”极和“﹣”极。
四、实验探究题（每空1分，共21分。）
18．（4分）在“探究阻力对物体运动的影响”的实验中，让小车每次从斜面顶端处由静止自
由滑下，改变水平面的粗糙程度，测量小车在水平面上滑行的距离，结果记录在下表中。
接触面 毛巾 棉布 木板
小车受到阻力大小 大 较大 小
小车运动的距离s/cm 18.30 26.83
（1）每次实验均让小车从顶端由静止自由下滑，目的是使小车在水平面上开始滑行时获得
第6页（共31页）的速度大小 （选填：“相等”或“不相等”）；本实验是通过观察小车在水平面
上运动的距离来判断阻力对物体运动的影响，这种研究问题的方法叫 法。
（2）第三次实验中，小车在水平木板上滑行后，停下来的位置如图所示，读出小车在木板
上滑行的距离并填写在上面表中相应空格处。
（3）分析表中内容可知：水平面越光滑，小车受到的阻力越小，前进的距离就越 。
19．（4分）在“探究冰熔化时温度的变化规律”的实验中，实验装置如图甲所示。
（1）实验时应将 （选填：“碎冰”或“整块冰”）放入图甲装置试管中，将试管放
入装有水的烧杯中加热的优点是使冰 ，便于观察试管中冰的状态变化。
（2）观察图乙，温度计的示数为 ℃。
（3）某同学根据记录的数据绘制了冰熔化时温度随时间变化的图象（如图丙所示），由图
像可知：冰属于 （选填：“晶体”或“非晶体”）。
20．（5分）一次周末，小红同学与家人起到剑河游玩，苗族姑娘们用银饰把自己装扮得十分
光彩夺目（如图所示），顿时吸引了她的眼球。她很想知道银饰物是空心还是实心的，于是
在商店买下了与银饰物相同的一片银叶，回校后组织实验小组利用如图所示的装置进行
验证。（注：银的密度为10.5g/cm3）
（1）小红将天平放在水平台上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺
第7页（共31页）母向 （选填：“右”或“左”）调，才能使天平横梁水平平衡。
（2）将银叶放在天平左盘，用镊子向右盘加减砝码，天平平衡时，所用砝码和游码在标尺
上的位置如图乙所示，则银叶的质量是 g。
（3）用量筒和水测量银叶的体积如图丙所示（细线体积忽略不计），银叶的体积为
cm3。
（4）根据以上测量数据，算出银叶的密度为 kg/cm3，由此判断该银叶是
（选填：“空心”或“实心”）的。
21．（5分）小华用如图所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器
规格为“30 2A”。
Ω
（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示
数变大。
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障
的原因可能是 。
（3）排除故障后，改变滑片位置，记录实验数据如下表。空白处的电流如图乙所示，请将数
据填写到下面的表格中，根据表中数据可归纳得出结论： 。
电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.20 0.40 0.50 0.60
（4）为了进一步探究电流与电阻的关系，又找来10 、15 、20 的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓Ω慢移动Ω滑片Ω，直至电压表示数为1V，
接下来用10 的电阻替换原电阻，应将滑片向 （选填：“左”或“右”）滑动，使
电压表示数仍Ω为1V，记录电流表示数。再将15 、20 的定值电阻分别接入电路，重复以
上步骤； Ω Ω
②当将20 的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为
Ω
第8页（共31页）1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应
不低于 V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得
结论： ；同组的小明认为不改变电压表预设值也可解决上述问题，只需将上述准备
的10 电阻 （填连接方式）在电路中就可以顺利完成实验。
五、简答Ω题（共4分。）
22．（4分）北京时间2022年6月5日10时44分07秒，搭载神舟十四号载人飞船的长征二号
F遥十四运载火箭在酒泉卫星发射中心点火发射，约577秒后，神舟十四号载人飞船与火
箭成功分离，进入预定轨道，飞行乘组状态良好，发射取得圆满成功。这次飞船又“进
化”了！轨道舱壳体结构使用质量轻、超塑性、超韧性和超强耐腐蚀铝合金材料；还给飞
船穿了套“温控外衣”——低吸收、低发射型热控涂层，别看它薄，它可以保护飞船减少
温度变化的影响，再大的温差也不怕，并且十分耐高温，它主要是应用在飞船的轨道舱和
推进舱上。返回舱上的隔热层主要依赖蜂窝增强低密度烧蚀材料，其外面还有一层防烧蚀
涂层，能抵御返回舱闯入大气层时产生的高温。如图所示，火箭点火升空时，降温系统向
发射塔喷洒大量的水，顿时周围“白气”滚滚。
请根据以上信息，提出两个与物理知识相关的问题，并做简要的回答（不得与示例重复）。
示例：为什么“温控外衣”十分耐高温？回答：因为它的熔点高。
问题1： ；回答1： 。
问题2： ；回答2： 。
六、计算题
23．（4分）据新华社报道，5月31日上午，贵阳至黄平高速公路全线通车。贵黄高速的通车，
将极大地方便沿线群众出行，提升贵阳市、黔南州、黔东南州至长江三角洲、长株潭城市
群通道运输能力，对完善全省高速公路网络、推动沿线资源开发、振兴乡村经济提供强有
力的交通支撑。贵黄高速主线全长120.6公里，设计时速100公里。周末，小明与他爸爸从
黄平开着小汽车到贵阳游玩，人和车的总质量为1.5t，四轮与地面接触总面积为200cm2。
第9页（共31页）若小汽车在行驶过程中受到的阻力是人和车总重力的0.04倍（取g＝10N/kg）。求：
（1）因车发生故障，当车停在水平的应急道上（人未下车）时，车对水平地面的压强。
（2）若该车在某平直路段以72km/h的速度匀速行驶了25s，此过程小汽车牵引力的功率。
24．（7分）如图甲所示，是芳芳家新买的一款多功能电饭煲，乙为该电饭煲的工作原理图。R
1
和R 均为阻值不变的电热丝，S为手动开关，S 为自动控制开关，已知R ＝800 ，多功能
2 1 2
电饭煲的主要部分参数如下表所示。求： Ω
品名 多功能电饭煲
额定电压 220V
频率 50Hz
加热挡功率 605W
保温挡功率
（1）电饭煲正常工作时，电阻R 的阻值；
1
（2）正常工作的电饭煲处于保温状态时，保温挡的功率；
（3）芳芳想了解家里电路的实际电压，她将家里的其他用电器都关闭，只让电饭煲在加热
挡工作，观察到家里标有“3000revs/（kW•h）”字样的电能表铝盘2min转过50转，则她
家的实际电压。
25．（9分）如图所示，是某工作队用滑轮组从水中打捞正方体物体M的情景。物体M的棱长
为1m，密度为2.8×103kg/m3，用7500N的拉力F将物体M以0.5m/s的速度匀速提升2m。
忽略绳重、绳与滑轮的摩擦和滑轮与轴的摩擦。（
水
＝1.0×103kg/m3，g取10N/kg）求：
（1）物体M上升后，还未露出水面时受到的浮力ρ；
（2）物体M上表面在水面下0.2m时，它的下表面受到水的压力；
（3）物体M上升后，在未露出水面前，此滑轮组的机械效率。
第10页（共31页）第11页（共31页）2022年贵州省黔东南州中考物理试卷
参考答案与试题解析
一、选择题：（每小题3分，共24分。每小题只有一个答案是符合题意的）
1．（3分）如图所示的声现象中，分析正确的是（ ）
A． 按动伸出桌面的钢尺，钢尺振动得越快，音调就越高
B． 将扬声器对准烛焰，播放音乐，烛焰会跳动，说明声波能传递信息
C． 逐渐抽出玻璃罩内的空气，闹钟的声音变小，说明声音的传播不是
需要介质
D． 工厂车间工人佩戴耳罩，是为了在声源处减弱噪声
【解答】解：A、物体振动的快、频率高，发出的声音音调高，故A正确；
B、将扬声器对蜡烛准播放音乐，烛焰会随之起舞，说明声波能够传递能量，故B错误；
C、逐渐抽出玻璃罩内的空气，闹钟音量减弱，说明声音的传播需要介质，真空不能传声，
故C错误。
第12页（共31页）D、车间工人佩戴耳罩，是在人耳处减弱噪声，故D错误。
故选：A。
2．（3分）某地高铁正式通车，个别学生因为好奇，就翻越高铁护栏前往铁路上玩耍。为了预
防类似事件发生，学校对学生进行了高铁道路交通安全教育。下列行为错误的是（ ）
A．行人严禁进入铁路安全防护栏内
B．可以在铁路附近放风筝、气球
C．严禁击打列车
D．严禁向铁路抛物
【解答】解：A、高铁高速行驶时，靠近高铁的一侧，空气流速大，压强小，而其外侧空气流
速小，压强大，会产生向内的压强差，容易发生危险，所以行人严禁进入铁路安全防护栏
内，故A正确；
B、高铁上方有高压线，根据安全用电原则可知，不可以在铁路附近放风筝、气球，故B错
误；
CD、根据生活安全常识可知，严禁击打列车，严禁向铁路抛物，故CD正确。
故选：B。
3．（3分）某校九年级的一名学生下晚自习后在骑自行车回家途中，迎面遇到一辆灯光非常刺
眼的车辆。为了安全，他应该（ ）
A．迎着灯光继续行驶 B．闭眼缓慢行驶
C．停下车靠边避让 D．用手遮挡灯光行驶
【解答】解：分析材料，下晚自习后骑自行车回家，迎面汽车车灯照得很远且刺眼，看不见
路，此时最安全的做法是下车靠边避让，C是正确的；ABD做法不安全，故错误。
故选：C。
4．（3分）今年端午节期间，热爱家务劳动的小红与妈妈一起在家包粽子、煮粽子，做出来的
粽子非常可口，下列说法正确的是（ ）
A．煮粽子时，是通过做功的方式改变粽子的内能
B．煮粽子时，锅的上方“白气”腾腾，“白气”属于汽化现象
C．煮粽子时，香气满屋，说明分子在不停地做无规则运动
D．煮熟的粽子出锅后，由于温度较低所以粽子没有内能
【解答】解：A、煮粽子时，粽子吸收热量，是通过热传递的方式增加了粽子的内能，故A错
误；
B、煮粽子时，锅上方的水蒸气遇到温度较低的空气变成小水滴，形成“白气”，是液化现
第13页（共31页）象，故B错误；
C、煮粽子时，香气满屋，是分子不停地做无规则运动的结果，故C正确；
D、一切物体在任何情况下都有内能，所以煮熟的粽子出锅后具有内能，故D错误。
故选：C。
5．（3分）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。
如图所示，是某实验小组设计的模拟电路，当检测到进校人员体温正常时，开关S 会自动
1
闭合，又检测到该人正确佩戴口罩时，开关S 会自动闭合，学校电动门才会自动开启。下
2
列电路符合设计要求的是（ ）
A． B．
C． D．
【解答】解：进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，即两
个开关都闭合电路才能接通，只闭合其中任一开关，电路不能连通，故两开关串联后再与
电动机串联，只有A正确。
故选：A。
6．（3分）如图所示，是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的
第14页（共31页）是（ ）
A．空气开关①跳闸时，电路一定发生了短路
B．空调电流过大时，漏电保护器会迅速切断电流
C．漏电保护器切断电流时，空调和电灯不能工作
D．更换电灯的灯泡时，只需断开空气开关③即可
【解答】解：A、空气开关①跳闸，说明用电器的总功率过大或电路短路，故A错误；
B、当空调电流过大时，空气开关②会跳闸，故B错误；
C、漏电保护器断开电路时，因为并联电路互不影响，所以空调和电灯能工作，故C错误；
D、更换灯泡时，应先断开控制灯泡的空气开关③，防止发生触电事故，故D正确。
故选：D。
7．（3分）2022年2月4日至20日在北京市和张家口市联合举行了第24届冬奥会。如图所示，
是中国女子冰壶队比赛的情景。下列说法中正确的是（ ）
A．运动员将冰壶推出后，冰壶能在冰面上继续滑行，说明力是维持物体运动状态的原因
B．运动员不停地刷冰面，是为增大冰壶与冰面的摩擦力
C．运动员推冰壶时，手对冰壶的推力和冰壶的重力是一对平衡力
D．静止在水平冰面上的冰壶，受到冰面的支持力和冰壶的重力是一对平衡力
【解答】解：A、运动员将冰壶推出后，冰壶能在冰面上继续滑行，这是因为冰壶具有惯性，
故A错误；
B、运动员不停地刷冰面，冰由于温度升高而熔化，由于水的出现使冰壶与冰面分开，从而
减小了冰壶与冰面之间的摩擦，冰壶会滑的更远，故B错误；
第15页（共31页）C、运动员推冰壶时，手对冰壶的推力和冰壶的重力不是作用在一条直线上，方向也不相
反，不是一对平衡力，故C错误；
D、静止在水平冰面上的冰壶，处于平衡状态，则冰壶在竖直方向上受到冰面的支持力和
冰壶的重力是一对平衡力，故D正确。
故选：D。
8．（3分）如图所示，电源电压为4.5V保持不变，电压表的量程为0～3V，电流表的量程为0
～0.6A，滑动变阻器R的规格是“25 1A”，灯泡L上标有“2.5V 1.25W”的字样。若
闭合开关S，在保证电路安全的情况下Ω，忽略温度对灯丝电阻的影响，则下列说法正确的
是（ ）
A．小灯泡的电阻为2
B．电流表的示数变化Ω范围是0.15～0.5A
C．滑动变阻器允许调节的阻值范围是5～25
D．电路消耗的最大总功率为2.7W Ω
【解答】解：由电路图知，R与L串联，电压表测R两端的电压，电流表测电路中的电流；
A、灯泡的阻值： ，故A错误；
BC、由P＝UI得灯泡的额定电流 ，串联电路各处电流相等，电流
表量程选择“0～0.6A”；由串联分压原理可知当电压表示数最大为2.5V时，滑动变阻器
连入电路中的阻值最小，
串联电路总电压等于各部分电压之和，此时滑动变阻器两端的电压：U ＝U﹣U ＝4.5V﹣
R L
2.5V＝2V，滑动变阻器连入电路中的最小阻值 ，所以滑动变阻器允许
调节的阻值范围是4～25 ，故C错误；
Ω 第16页（共31页）当 滑 动 变 阻 器 全 部 连 入 电 路 时 ， 电 路 中 电 流 最 小 ， 最 小 电 流
，电流表的示数变化范围是0.15～0.5A，故B正确；
D、电路消耗的最大总功率为P＝UI＝4.5V×0.5A＝2.25W，故D错误。
故选：B。
二、填空题（每空一分，共15分。）
9．（3分）2022年6日3日，赛龙舟文化风采展示活动在镇远古城举办，活动紧扣传统文化传
承，内容丰富多彩。活动现场直播是通过 电磁 波来将信息传递给全州各地电视机前
观众们的。如图所示是某队比赛时的情景，现场观众能从不同角度看到本身不发光的龙舟
队，这是由光发生 漫反射 的缘故。运动员用船桨奋力向后划水，龙舟猛向前行，这说
明力的作用是 相互 的。
【解答】解：全州各地电视机前观众们通过卫星的实况转播欣赏了比赛直播，卫星是通过
电磁波传递信号，
我们能从不同方向看到本身不发光的物体，是因为光在物体表面上发生了漫反射，反射光
线射向各个方向的缘故；故观众能从各个方向看到台上的歌手，是因为光在歌手身上发生
了漫反射；
因为物体间力的作用是相互的，所以运动员用船桨奋力向后划水，龙舟猛向前行。
故答案为：电磁；漫反射；相互。
10．（3分）如图所示，“歼31”作为我国自主研发具有隐形功能的一种四代战机，其多项技
术已经领先世界同类型飞机。在飞行时，以 飞机 （选填：“地面”或“飞机”）为参
照物，飞行员是静止的；飞机能够升空是因为机翼上方的空气流速比下方的 快 （选填：
“快”或“慢”），从而产生了向上的升力。
第17页（共31页）【解答】解：（1）飞行员相对于飞机位置不变，则以飞机作为参照物，飞行员是静止的；
（2）机翼上方的空气流速比机翼下方的流速快，因此机翼上方气体压强小于机翼下方气体
压强，从而产生了升力。
故答案为：飞机；快。
11．（3分）某款无接触式的热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，
内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电
阻。闭合S，当手伸向出风口时，R的阻值会 减小 （选填：“增大”、“不变”或“减
小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44 ，在额定电
压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为 1.1Ω×1 0 4 J，这
些热量能使 0.5 2 kg（结果保留两位小数）的水温度升高5℃。[c水 ＝4.2×103J（/ kg•℃）]
【解答】解：（1）控制电路中的电磁继电器主要是利用了电流的磁效应；
手伸入舱内，衔铁被吸下，工作电路开始工作，说明电路中的电流增大导致电磁铁的磁性
增强，
电源电压一定，由I＝ 可知，控制电路的总电阻减小，则电阻R的阻值减小；
（2）工作电路的加热电阻丝与电动机并联，加热电阻丝两端电压等于电源电压，
所以烘干一次手电热丝放出的热量：
Q＝W＝ t＝ ×10s＝1.1×104J。
（3）由题知，Q吸 ＝Q放 ＝1.1×104J，
第18页（共31页）由Q吸 ＝cm△t得水的质量：
m水 ＝ ＝ ≈0.52kg。
故答案为：减小；1.1×104；0.52。
12．（3分）2021年10月20日，中国“人造太阳”——大型核实验装置“东方超环”
（EAST）取得重大突破，创造了世界新纪录，在上亿摄氏度的高温状态下，物质呈现等离
子态，它们可以被磁场约束，“人造太阳”是氘核和氚核在超高温条件下发生 聚变
（选填：“裂变”或“聚变”）释放出巨大的核能。太阳能安全、清洁，它属于 可 （选
填：“可”或“不可”）再生能源。
【解答】解：（1）氘核与氚核在超高温下结合成新的原子核，会释放出巨大的核能，这属于
核聚变；
（2）太阳能可以源源不断地获得，故它是可再生能源。
故答案为：聚变；可。
13．（3分）2022年2月27日11时许，伴随着一阵山呼海啸般的巨响，长征八号遥二运载火箭
搭载着22颗卫星，在我国文昌航天发射场一飞冲天，创造了我国“一箭多星”即单次发
射卫星数量最多的纪录，由此开启了我国新的共享火箭“拼车”模式。火箭发动机做功把
燃料燃烧的内能转化为 机械 能，若该燃料的热值为1.4×108J/kg，则完全燃烧500g该
燃料放出的热量是 7×1 0 7 J。
【解答】解：火箭发动机做功给火箭提供动力，使火箭加速上升，机械能增加，增加的机械
能是由燃料的内能转化而来，故火箭发动机做功把燃料燃烧的内能转化为机械能；
根据题意可知，燃料完全燃烧的质量m＝500g＝0.5kg，
则完全燃烧500g燃料放出的热量：Q放 ＝mq＝0.5kg×1.4×108J/kg＝7×107J。
故答案为：机械能；7×107。
14．（3分）如图所示，电源电压为12V保持不变，R ＝10 。只闭合开关S时，电流表的示数为
1
0.3A，则R 两端的电压U ＝ 3 V，R ＝ 3 0 ；当Ω 断开开关S，闭合S 、S 时，则电流
1 1 2 1 2
表的示数为 1. 6 A。 Ω
第19页（共31页）【解答】解：（1）只闭合开关S时，R 和R 串联，电流表测串联电路的电流；R 两端的电压
1 2 1
为：
U ＝IR ＝0.3A×10 ＝3V；
1 1
根据串联分压原理Ω，R
2
两端的电压为U
2
＝U﹣U
1
＝12V﹣3V＝9V，
R 的电阻为：
2
R ＝ ＝ ＝30 ；
2
Ω
（2）当断开开关S，闭合S 、S 时，R 和R 并联，电流表测干路电流；
1 2 1 2
根据欧姆定律可知，通过R 的电流为：
1
I ＝ ＝ ＝1.2A，
1
I ＝ ＝ ＝0.4A，
2
电流表示数为I ＝I +I ＝1.2A+0.4A＝1.6A。
0 1 2
故答案为：3；30；1.6。
三、作图题（每小题2分，共6分。）
15．（2分）如图所示，请分别画出AB的入射光线和CO的折射光线。
【解答】解：过光心的光线经凹透镜折射后传播方向不改变；延长线过另一侧焦点的光线
经凹透镜折射后将平行于主光轴，由此画出对应的入射光线。如下图所示：
第20页（共31页）。
16．（2分）如图所示，用杠杆将物体A提起，请画出使杠杆平衡最小力F的示意图和物体A
所受重力的示意图。
【解答】解：由杠杆平衡条件F L ＝F L 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，
1 1 2 2
动力越小；图中支点在O点，因此杠杆长作为动力臂最长，由图知动力的方向应该垂直于
杠杆斜向上；
物体A受到的重力方向竖直向下，力的作用点在物体A的几何中心上；
作图如下：
。
17．（2分）闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内
标出电源的“+”极和“﹣”极。
【解答】解：根据题干中的图片可知，小磁针静止时，小磁针的右端为N极，根据异名磁极
第21页（共31页）相互吸引可知，螺线管右侧为N极；由安培定则可知，电流从螺线管右侧流入，从螺线管
的左侧流回电源的负极，则电源的左端为负极，右端为正极；如图所示：
。
四、实验探究题（每空1分，共21分。）
18．（4分）在“探究阻力对物体运动的影响”的实验中，让小车每次从斜面顶端处由静止自
由滑下，改变水平面的粗糙程度，测量小车在水平面上滑行的距离，结果记录在下表中。
接触面 毛巾 棉布 木板
小车受到阻力大小 大 较大 小
小车运动的距离s/cm 18.30 26.83 32.2 0
（1）每次实验均让小车从顶端由静止自由下滑，目的是使小车在水平面上开始滑行时获得
的速度大小 相等 （选填：“相等”或“不相等”）；本实验是通过观察小车在水平面
上运动的距离来判断阻力对物体运动的影响，这种研究问题的方法叫 转换 法。
（2）第三次实验中，小车在水平木板上滑行后，停下来的位置如图所示，读出小车在木板
上滑行的距离并填写在上面表中相应空格处。
（3）分析表中内容可知：水平面越光滑，小车受到的阻力越小，前进的距离就越 远 。
【解答】解：（1）每次都从斜面上同一位置释放，使小车运动到斜面底端时的速度相等；
由题意可知，通过观察小车在不同表面运动距离的长短，就可知道阻力对物体运动的影响，
这是转换法的运用；
（2）由图可知，刻度尺的分度值为0.1cm，第三次实验中，小车在水平木板上滑行时的停止
位置到达32.50cm，则小车运动的距离是32.50cm；
（3）分析表中数据可知在木板表面滑的最远，则平面越光滑，小车受到的摩擦阻力越小，
小车运动的距离越远。
第22页（共31页）故答案为：（1）相等；转换；（2）32.20；（3）远。
19．（4分）在“探究冰熔化时温度的变化规律”的实验中，实验装置如图甲所示。
（1）实验时应将 碎冰 （选填：“碎冰”或“整块冰”）放入图甲装置试管中，将试管
放入装有水的烧杯中加热的优点是使冰 受热均匀 ，便于观察试管中冰的状态变化。
（2）观察图乙，温度计的示数为 ﹣ 3 ℃。
（3）某同学根据记录的数据绘制了冰熔化时温度随时间变化的图象（如图丙所示），由图
像可知：冰属于 晶体 （选填：“晶体”或“非晶体”）。
【解答】解：（1）为了减小熔化时间，实验时应将碎冰放入图甲装置试管中；将试管放入装
有水的烧杯中加热是水浴法加热，冰块受热更均匀；
（2）由图乙可知，温度计的分度值为1°℃，且在零摄氏度以下，故此时温度计的示数为﹣
3℃；
（3）由图丙可知，冰有固定的熔点，故可知冰属于晶体。
故答案为：（1）碎冰；受热均匀；（2）﹣3；（3）晶体。
20．（5分）一次周末，小红同学与家人起到剑河游玩，苗族姑娘们用银饰把自己装扮得十分
光彩夺目（如图所示），顿时吸引了她的眼球。她很想知道银饰物是空心还是实心的，于是
在商店买下了与银饰物相同的一片银叶，回校后组织实验小组利用如图所示的装置进行
验证。（注：银的密度为10.5g/cm3）
第23页（共31页）（1）小红将天平放在水平台上，游码归零后，发现指针位置如图甲所示，此时应将平衡螺
母向 右 （选填：“右”或“左”）调，才能使天平横梁水平平衡。
（2）将银叶放在天平左盘，用镊子向右盘加减砝码，天平平衡时，所用砝码和游码在标尺
上的位置如图乙所示，则银叶的质量是 39. 2 g。
（3）用量筒和水测量银叶的体积如图丙所示（细线体积忽略不计），银叶的体积为 1 0
cm3。
（4）根据以上测量数据，算出银叶的密度为 3.92×1 0 ﹣ 3 kg/cm3，由此判断该银叶是
空心 （选填：“空心”或“实心”）的。
【解答】解：（1）图甲中指针向左偏，应把平衡螺母向右调，直到使指针指在分度盘的中央，
横梁水平平衡；
（2）天平平衡时，左盘物体的质量等于右盘砝码的总质量与游码示数的和，即银叶质量为：
m＝20g+10g+5g+4.2g＝39.2g；
（3）由图丙可知，银叶的体积为V＝60mL﹣50mL＝10mL＝10cm3，
（4）银叶的密度为 ＝ ＝ ＝3.92g/cm3＝3.92×10﹣3kg/cm3，
ρ
因为 ＜ ，
银
所以，ρ该ρ银叶是空心的。
故答案为：（1）右；（2）39.2；（3）10；（4）3.92×10﹣3；空心。
21．（5分）小华用如图所示装置探究电流与电压的关系，电源电压3V恒定不变，滑动变阻器
规格为“30 2A”。
Ω
第24页（共31页）（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示
数变大。
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障
的原因可能是 电阻断路 。
（3）排除故障后，改变滑片位置，记录实验数据如下表。空白处的电流如图乙所示，请将数
据填写到下面的表格中，根据表中数据可归纳得出结论： 电阻一定时，电流跟电压成正
比 。
电压U/V 0.5 1.0 1.5 2.0 2.5 3.0
电流I/A 0.10 0.20 0.3 0 0.40 0.50 0.60
（4）为了进一步探究电流与电阻的关系，又找来10 、15 、20 的定值电阻继续实验。
①将滑动变阻器滑片置于阻值最大处，闭合开关，缓Ω慢移动Ω滑片Ω，直至电压表示数为1V，
接下来用10 的电阻替换原电阻，应将滑片向 左 （选填：“左”或“右”）滑动，使
电压表示数仍Ω为1V，记录电流表示数。再将15 、20 的定值电阻分别接入电路，重复以
上步骤； Ω Ω
②当将20 的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为
1V的条件。Ω为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应
不低于 1. 2 V；他们重新进行实验，根据记录的数据绘制图丙所示的图像，由此可得结
论： 在电压一定时，电流跟电阻成反比 ；同组的小明认为不改变电压表预设值也可解
决上述问题，只需将上述准备的10 电阻 串联 （填连接方式）在电路中就可以顺利
完成实验。 Ω
【解答】解：（1）要求滑片P向右滑动时，电流表的示数变大，即滑动变阻器接入电路的阻
值变大，所以，应把滑动变阻器的B接线柱接入电路，电路连接如图。
第25页（共31页）（2）经分析，连接好电路后，闭合开关，移动滑动变阻器的滑片，电流表无示数，电压表有
示数，则出现故障的原因可能是电阻断路；
（3）电流表的量程为0～0.6A，分度值为0.02A，该示数为0.30A。根据表中数据可知，电压
与电流的比值不变，
即 ，所以，可得结论：电阻
一定时，电流跟电压成正比。
（4）①原来接入的电阻为5 ，电压表示数为1V，即U
R
＝1V，由串联分压可知U滑 ＝U总
﹣U ＝3V﹣1V＝2V Ω
R
由于串联电路中，各串联导体起分担电压的作用，电压之比等于电阻之比，即
，
所以接下来用10 的电阻替换原电阻，应将滑片向左滑动来增大滑动变阻器接入电路的
阻值，使电压表示Ω数仍为1V，记录电流表示数。
②当将20 的电阻接入电路进行实验时，滑动变阻器需要 ＝40 才能控制
Ω Ω
定值电阻两端的电压为1V，此实验中滑动变阻器的规格是“30 2A”，所以不能完成实
验。 Ω
把滑动变阻器的最大阻值30 接入电路时，定值电阻两端的电压即为电压表的预设最小
电压。 Ω
把 滑 动 变 阻 器 的 最 大 阻 值 30 接 入 电 路 时 ， 电 路 中 的 电 流 最 小 为 ：
Ω
第26页（共31页），
电压表的预设最小电压为：U最小 ＝I最小R＝0.06A×20 ＝1.2V。
根据图像可知，电流跟电阻的乘积不变，得到的实验结Ω论：在电压一定时，电流跟电阻成
反比。
当将20 的电阻接入电路进行实验时，滑动变阻器的最小阻值为40 才能满足要求，已
知滑动变Ω阻器的最大阻值是30 ，可以把10 或15 的电阻串联接入Ω电路，也是可以完成
实验的。 Ω Ω Ω
故答案为：（1）如上图；（2）电阻断路；（3）0.30；电阻一定时，电流跟电压成正比；（4）①左；
②1.2；电压一定时，电流跟电阻成反比；串联。
五、简答题（共4分。）
22．（4分）北京时间2022年6月5日10时44分07秒，搭载神舟十四号载人飞船的长征二号
F遥十四运载火箭在酒泉卫星发射中心点火发射，约577秒后，神舟十四号载人飞船与火
箭成功分离，进入预定轨道，飞行乘组状态良好，发射取得圆满成功。这次飞船又“进
化”了！轨道舱壳体结构使用质量轻、超塑性、超韧性和超强耐腐蚀铝合金材料；还给飞
船穿了套“温控外衣”——低吸收、低发射型热控涂层，别看它薄，它可以保护飞船减少
温度变化的影响，再大的温差也不怕，并且十分耐高温，它主要是应用在飞船的轨道舱和
推进舱上。返回舱上的隔热层主要依赖蜂窝增强低密度烧蚀材料，其外面还有一层防烧蚀
涂层，能抵御返回舱闯入大气层时产生的高温。如图所示，火箭点火升空时，降温系统向
发射塔喷洒大量的水，顿时周围“白气”滚滚。
请根据以上信息，提出两个与物理知识相关的问题，并做简要的回答（不得与示例重复）。
示例：为什么“温控外衣”十分耐高温？回答：因为它的熔点高。
问题1： 降温系统为什么要向发射塔喷洒大量的水 ；回答1： 水汽化时会吸收大量的
热，从而对发射塔起到保护作用 。
问题2： 向发射塔喷洒大量的水时，周围为什么有“白气”生成 ；回答2： 火箭点火
发射时，水池中的水吸收热量汽化成水蒸气，水蒸气遇冷液化成小水珠，就是水池周围冒
出大量的“白气 。
第27页（共31页）【解答】解：（1）问题1：降温系统为什么要向发射塔喷洒大量的水？
回答1：水汽化时会吸收大量的热，从而对发射塔起到保护作用。
（2）问题2：向发射塔喷洒大量的水，周围为什么有“白气”生成？；
回答2：火箭点火发射时，水池中的水吸收热量汽化成水蒸气，水蒸气遇冷液化成小水珠，
就是水池周围冒出大量的“白气。
故答案为：（1）降温系统为什么要向发射塔喷洒大量的水；水汽化时会吸收大量的热，从
而对发射塔起到保护作用；
（2）向发射塔喷洒大量的水时，周围为什么有“白气”生成；火箭点火发射时，水池中的
水吸收热量汽化成水蒸气，水蒸气遇冷液化成小水珠，就是水池周围冒出大量的“白气。
六、计算题
23．（4分）据新华社报道，5月31日上午，贵阳至黄平高速公路全线通车。贵黄高速的通车，
将极大地方便沿线群众出行，提升贵阳市、黔南州、黔东南州至长江三角洲、长株潭城市
群通道运输能力，对完善全省高速公路网络、推动沿线资源开发、振兴乡村经济提供强有
力的交通支撑。贵黄高速主线全长120.6公里，设计时速100公里。周末，小明与他爸爸从
黄平开着小汽车到贵阳游玩，人和车的总质量为1.5t，四轮与地面接触总面积为200cm2。
若小汽车在行驶过程中受到的阻力是人和车总重力的0.04倍（取g＝10N/kg）。求：
（1）因车发生故障，当车停在水平的应急道上（人未下车）时，车对水平地面的压强。
（2）若该车在某平直路段以72km/h的速度匀速行驶了25s，此过程小汽车牵引力的功率。
【解答】解：（1）人和车的总重力：G＝mg＝1.5×103kg×10N/kg＝1.5×104N，
车对水平地面的压力：F压 ＝G＝1.5×104N，
则车对水平地面的压强：p＝ ＝ ＝7.5×105Pa；
（2）小汽车在行驶过程中受到的阻力：f＝0.04G＝0.04×1.5×104N＝600N，
因为小汽车在水平路面上做匀速直线运动，所以由二力平衡条件可知，小汽车的牵引力：
第28页（共31页）F＝f＝600N，
小汽车的速度：v＝72km/h＝20m/s，
此过程小汽车牵引力的功率：P＝ ＝ ＝Fv＝600N×20m/s＝1.2×104W。
答：（1）车对水平地面的压强为7.5×105Pa；
（2）此过程小汽车牵引力的功率为1.2×104W。
24．（7分）如图甲所示，是芳芳家新买的一款多功能电饭煲，乙为该电饭煲的工作原理图。R
1
和R 均为阻值不变的电热丝，S为手动开关，S 为自动控制开关，已知R ＝800 ，多功能
2 1 2
电饭煲的主要部分参数如下表所示。求： Ω
品名 多功能电饭煲
额定电压 220V
频率 50Hz
加热挡功率 605W
保温挡功率
（1）电饭煲正常工作时，电阻R 的阻值；
1
（2）正常工作的电饭煲处于保温状态时，保温挡的功率；
（3）芳芳想了解家里电路的实际电压，她将家里的其他用电器都关闭，只让电饭煲在加热
挡工作，观察到家里标有“3000revs/（kW•h）”字样的电能表铝盘2min转过50转，则她
家的实际电压。
【解答】解：（1）当电饭煲处于加热状态时，R 被短路，电路中只有R ；
2 1
R ＝ ＝ ＝80 ；
1
Ω
（2）电饭煲处于保温状态时，R 1 和 R 2 串联接入电路，P 保温 ＝ ＝
第29页（共31页）＝55W；
（3）W＝ ＝ kW•h；
P实 ＝ ＝ ＝0.5kW＝500W；
实际电压U＝ ＝ ＝200V；
答：（1）电饭煲正常工作时，电阻R 的阻值是80 ；
1
（2）正常工作的电饭煲处于保温状态时，保温挡的Ω功率是55W；
（3）她家的实际电压是200V。
25．（9分）如图所示，是某工作队用滑轮组从水中打捞正方体物体M的情景。物体M的棱长
为1m，密度为2.8×103kg/m3，用7500N的拉力F将物体M以0.5m/s的速度匀速提升2m。
忽略绳重、绳与滑轮的摩擦和滑轮与轴的摩擦。（
水
＝1.0×103kg/m3，g取10N/kg）求：
（1）物体M上升后，还未露出水面时受到的浮力ρ；
（2）物体M上表面在水面下0.2m时，它的下表面受到水的压力；
（3）物体M上升后，在未露出水面前，此滑轮组的机械效率。
【解答】解：（1）物体M上升后，还未露出水面时，物体排开液体体积等于物体体积，V排 ＝
V＝a3＝1m3；
F浮 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×1m3＝104N；
（2）ρ物体M上表面在水面下0.2m时，它的下表面深度h＝1m+0.2m＝1.2m；
下表面受到水的压强p＝ 水gh＝1.0×103kg/m3×10N/kg×1.2m＝1.2×104Pa；
下表面受到水的压力F＝ρpS＝1.2×104Pa×（1m）2＝1.2×104N；
第30页（共31页）（3）物体重力G＝ gV＝2.8×103kg/m3×10N/kg×1m3＝2.8×104N；
由图可知动滑轮上3ρ股绳，所以n＝3；
滑轮组的机械效率 ＝ ×100%＝ ＝ ＝ ＝
η
80%。
答：（1）物体M上升后，还未露出水面时受到的浮力是104N；
（2）物体M上表面在水面下0.2m时，它的下表面受到水的压力是1.2×104N；
（3）物体M上升后，在未露出水面前，此滑轮组的机械效率是＝80%。
第31页（共31页）
