2019年浙江省台州市中考物理试卷
一、选择题（本题有15小题，每小题4分，共60分．请选出一个符合题意的正确选项不选、多
选、错选均不给分）
1．（4分）立定跳远时的动作分解如图，在此过程中运动员（ ）
A．上升时，动能减小，势能减小
B．上升时，动能增大，势能增大
C．下落时，势能增大，动能减小
D．下落时，势能减小，动能增大

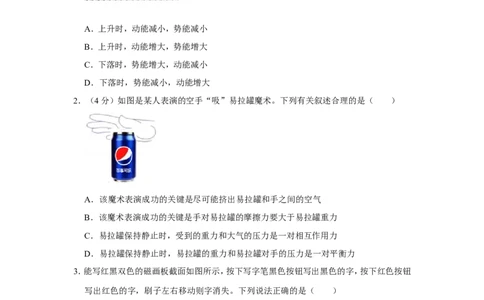

2．（4分）如图是某人表演的空手“吸”易拉罐魔术。下列有关叙述合理的是（ ）
A．该魔术表演成功的关键是尽可能挤出易拉罐和手之间的空气
B．该魔术表演成功的关键是手对易拉罐的摩擦力要大于易拉罐重力
C．易拉罐保持静止时，受到的重力和大气的压力是一对相互作用力
D．易拉罐保持静止时，易拉罐的重力和易拉罐对手的压力是一对平衡力
3．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮
写出红色的字，刷子左右移动则字消失。下列说法正确的是（ ）
A．刷子可以用铁制作
B．写黑字时笔尖为S极
C．写红字时笔尖为N极
第1页（共18页）D．写字的原理是同名磁极相互排斥
4．消防安全，人人有责。下列有关灭火器使用方法的分析不正确的是（ ）
A．提灭火器时，手靠近瓶口，容易提起
B．拔保险销时，放开手柄，有利于拔出
C．用力压手柄时，手靠近瓶口，容易压下
D．对准火源根部扫射，灭火物质覆盖可燃物，快速灭火
二、填空题（本题有8小题，20空格，每空格2分，共40分）

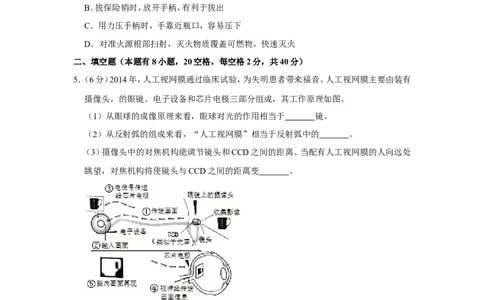

5．（6分）2014年，人工视网膜通过临床试验，为失明患者带来福音。人工视网膜主要由装有
摄像头，的眼镜、电子设备和芯片电极三部分组成，其工作原理如图。
（1）从眼球的成像原理来看，眼球对光的作用相当于 镜。
（2）从反射弧的组成来看，“人工视网膜”相当于反射弧中的 。
（3）摄像头中的对焦机构能调节镜头和CCD之间的距离。当配有人工视网膜的人向远处
眺望，对焦机构将使镜头与CCD之间的距离变 。
6．（6分）某电子打火机打火原理如图，压电陶瓷受到撞击时表面电荷重新分布，产生高电压，
发出电火花点燃气体。撞击时，通过压电陶瓷实现的能量转化是 ；放电时，两块压
电陶瓷的连接方式是 联。
第2页（共18页）三、实验探究题

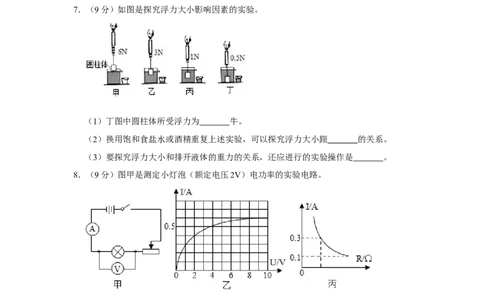

7．（9分）如图是探究浮力大小影响因素的实验。
（1）丁图中圆柱体所受浮力为 牛。
（2）换用饱和食盐水或酒精重复上述实验，可以探究浮力大小跟 的关系。
（3）要探究浮力大小和排开液体的重力的关系，还应进行的实验操作是 。
8．（9分）图甲是测定小灯泡（额定电压2V）电功率的实验电路。
（1）某同学根据实验数据画出如图乙所示的图象，则该小灯泡的额定功率为 瓦。
老师认为图乙曲线右半段不符合实验事实，理由是 。
（2）另一同学为探究电流跟电阻的关系，换用4.5V的电源，并用多个不同阻值的定值电阻
替换图甲中的灯泡，得到如图丙的图象，则他选用的滑动变阻器的最大阻值至少为
欧姆。
四、解答题
9．（3分）某科技节，同学们进行了如图的“纸桥承重”比赛。
第3页（共18页）（1）纸桥放重物会被压弯，这是因为力能使物体发生 。
（2）比赛时需要知道每座参赛纸桥本身的质量（不超过50克），三位同学选择的测量工具
分别是：
量程为1牛的弹簧测力计；
①量程为10牛的弹簧测力计；
②量程为100克的天平。
③你认为哪位同学选择的测量工具最合适，并说明理由 。
（3）压在纸桥上的重物质量一定时，通常重物跟桥面的接触面积越大，桥越不容易损坏，
因为 。
10．（3分）某电热砂锅的简化电路如图甲。R 、R 为发热电阻，S为旋转型开关，a、b、c、d为触
1 2
点，通过旋转开关S可实现“关”、“低档”、“高档”之间的转换，工作时先用高档加
热锅内汤料到沸腾，再用低档持续加热食物，使食物“汤浓味鲜”。
（1）高档加热时，开关S应旋至触点 （选填“ab”、“bc”或“cd”）位置。
（2）某次烹饪一共用时6小时，电功率与加热时间的关系如图乙所示，则本次烹任共消耗
第4页（共18页）多少电能？
（3）发热电阻R 和R 的阻值分别为多少？
1 2
（4）生活中，有时也会选择电压力锅烹饪，因为电压力锅煮熟相同质量的同种食物，通常
比电热砂锅更省电。请你从能量利用率的角度，结合所学知识对电压力锅能省电作出简要
的解释。
11．（3分）电冰箱是通过温度控制器控制压缩机的开或停来控制温度的。某冰箱的温控制冷
和照明电路，如图甲。冰箱内温度控制器工作原理如图乙，硬杆OAB可绕固定点O转动，
感温包内充有感温剂气体，膜盒会因感温包内气体压强的变化而改变对A点的推力大小。
（1）请将答题纸图甲中的a、b、c三个接线头连入家庭电路。
（2）温度控制器接通电路的工作过程是：当感温剂气体温度上升时， ，动触点和固
定触点接通，压缩机开始工作。
（3）某同学模拟冰箱温控制冷电路，制作了一个恒温箱，如图丙。恒温箱中温度控制器的
轻质硬杆OA长为5厘米，OB长为12厘米，注射器的最大刻度为30毫升，刻度部分长为
10厘米。
m/g 80 160 240
L/cm 12.8 13.6 14.4
查阅资料得知，在弹性限度内，弹簧的长度l与所挂钩码质量m的关系遵循函数l＝km+b
（k和b为常数）。为了确定该弹簧k和b的值，在弹簧上挂钩码测得三组数据如上表。
当设定的温度为40℃时，弹簧长14厘米，触点C和D恰好接通。请计算此时注射器内气
体的压强。（已知当时大气压为1×105帕）
（4）丙图中，温度控制器硬杆上的连结点O、B、E、F均固定，调温旋钮转轴及触点D也固
定，调温旋钮已调到最低温度，在不更换元件的情况下，如何将恒温箱设定温度调节得更
第5页（共18页）低？
第6页（共18页）2019 年浙江省台州市中考物理试卷
参考答案与试题解析
一、选择题（本题有15小题，每小题4分，共60分．请选出一个符合题意的正确选项不选、多
选、错选均不给分）
1．（4分）立定跳远时的动作分解如图，在此过程中运动员（ ）
A．上升时，动能减小，势能减小
B．上升时，动能增大，势能增大
C．下落时，势能增大，动能减小
D．下落时，势能减小，动能增大
【分析】（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大。
【解答】解：运动员上升时，质量不变，速度变小，高度变大，故动能减小，势能增大；
运动员下落时，质量不变，速度变大，高度变小，故动能增大，势能减小。
故ABC错误，D正确。
故选：D。
【点评】此题考查动能和势能的大小变化，难度不大，关键是掌握动能和势能大小的影响
因素。
2．（4分）如图是某人表演的空手“吸”易拉罐魔术。下列有关叙述合理的是（ ）
A．该魔术表演成功的关键是尽可能挤出易拉罐和手之间的空气
B．该魔术表演成功的关键是手对易拉罐的摩擦力要大于易拉罐重力
C．易拉罐保持静止时，受到的重力和大气的压力是一对相互作用力
第7页（共18页）D．易拉罐保持静止时，易拉罐的重力和易拉罐对手的压力是一对平衡力
【分析】（1）空手“吸”易拉罐魔术利用的是大气压；
（2）根据摩擦力产生的条件分析解答；
（3）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
（4）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上。
【解答】解：A、表演魔术时，尽可能挤出易拉罐和手之间的空气，易拉罐在大气压力的作用
下被“吸”起。故A正确；
B、易拉罐保持静止时，易拉罐和手之间没有相对运动的趋势，手对易拉罐不存在摩擦力。
故B错误；
C、易拉罐保持静止时，受到的重力和大气的压力是作用在同一个物体上的两个力，不是
一对相互作用力。故C错误；
D、易拉罐保持静止时，易拉罐的重力和易拉罐对手的压力是作用在不同物体的两个力，
不是一对平衡力，故D错误。
故选：A。
【点评】此题考查大气压的应用、平衡力和相互作用力的区分，平衡力和相互作用力的区
别主要在于：平衡力是作用在同一物体上的两个力；相互作用力是作用在两个物体上的力。
3．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮
写出红色的字，刷子左右移动则字消失。下列说法正确的是（ ）
A．刷子可以用铁制作
B．写黑字时笔尖为S极
C．写红字时笔尖为N极
D．写字的原理是同名磁极相互排斥
【分析】根据图分析写不同颜色的字，是把NS磁极设置成黑红两种颜色，然后根据异名磁
极相互吸引，把黑色都吸引上来，或者把红色都吸引上来。
【解答】解：写黑字时小磁体的S极被吸引，说明黑色笔尖是N极，故选项B错误；
写红字时小磁体的N极被吸引，说明红色笔尖是S极，故选项C错误；
第8页（共18页）要想把写的字去掉，需要把笔尖吸引的小磁体恢复到原来位置，这就要用一个磁性材料去
吸引，可以用软铁吸引，就用软铁制成刷子，故选项A正确。
写字时是靠异名磁极相互吸引来完成的。故选项D错误。
故选：A。
【点评】异名磁极相互吸引是磁画板的关键。
4．消防安全，人人有责。下列有关灭火器使用方法的分析不正确的是（ ）
A．提灭火器时，手靠近瓶口，容易提起
B．拔保险销时，放开手柄，有利于拔出
C．用力压手柄时，手靠近瓶口，容易压下
D．对准火源根部扫射，灭火物质覆盖可燃物，快速灭火
【分析】根据正确使用灭火器的方法进行分析解答。
【解答】解：
A．提灭火器时，灭火器的重力为阻力，手掌上部与柄接触的位置为支点，手的下部对柄向
上的力为动力，手靠近瓶口，这样能减小阻力臂，根据杠杆平衡条件可知，可以减小下面
手的动力，容易提起灭火器，故A正确；
B．拔保险销时，放开手柄，减小了对保险销的压力，从而减小了摩擦力，有利于拔出，故B
正确；
C．由图3知，用力压手柄（手柄类似于衣服夹子，如下图），手靠近瓶口时（即靠近支点），
动力臂减小，根据杠杆的平衡条件可知，动力应增大，所以不容易压下手柄，故C错误；
D．根据灭火原理可知，对准火源根部扫射，灭火物质覆盖可燃物与氧气隔绝，可以快速灭
火，故D正确。
故选：C。
【点评】本题是一道考查灭火器正确使用的试题，掌握灭火器的正确使用方法解答本题的
第9页（共18页）关键，贴近生活。
二、填空题（本题有8小题，20空格，每空格2分，共40分）
5．（6分）2014年，人工视网膜通过临床试验，为失明患者带来福音。人工视网膜主要由装有
摄像头，的眼镜、电子设备和芯片电极三部分组成，其工作原理如图。
（1）从眼球的成像原理来看，眼球对光的作用相当于 凸透 镜。
（2）从反射弧的组成来看，“人工视网膜”相当于反射弧中的 感受器 。
（3）摄像头中的对焦机构能调节镜头和CCD之间的距离。当配有人工视网膜的人向远处
眺望，对焦机构将使镜头与CCD之间的距离变 小 。
【分析】（1）物体发出的或反射的光经眼球折射在视网膜成倒立缩小的像，眼球相当于凸
透镜；
（2）反射活动的基础称为反射弧，包括感受器、传入神经、神经中枢、传出神经和效应器；
（3）根据凸透镜成像规律解答；
【解答】解：（1）物体发出或反射的光经眼球折射在视网膜成倒立缩小的像，从眼球的成像
原理来看，眼球对光的作用相当于凸透镜；
（2）反射弧中的感受器能够接收刺激产生神经冲动，视网膜能接收光刺激产生神经冲动，
所以“人工视网膜”相当于反射弧中的感受器；
（3）凸透镜成实像时遵循”物近像远像变大“，人向远处眺望相当于物距变大了，所以像
距应该变小，则对焦机构将使镜头与CCD之间的距离变小；
故答案为：（1）凸透；（2）感受器；（3）小。
【点评】本题考查凸透镜的知识，关键是将课本知识内容记忆清楚，仔细分析即可。
6．（6分）某电子打火机打火原理如图，压电陶瓷受到撞击时表面电荷重新分布，产生高电压，
发出电火花点燃气体。撞击时，通过压电陶瓷实现的能量转化是 机械能转化为电能 ；
放电时，两块压电陶瓷的连接方式是 并 联。
第10页（共18页）【分析】结合压电陶瓷的工作过程可判断其能量转化。串联是指首尾相连，并联是指并列
连接，据此判断。
【解答】解：由压电陶瓷的工作过程可知，压电陶瓷受到撞击时产生高电压，发出电火花，
因此撞击时，通过压电陶瓷实现的能量转化是机械能转化为电能；
由图可知，两块压电陶瓷的正极、负极分别并列连在一起，因此是并联的。
故答案为：机械能转化为电能；并。
【点评】本题主要考查了对压电陶瓷的工作原理的认识和电路连接的判断，难度不大。
三、实验探究题
7．（9分）如图是探究浮力大小影响因素的实验。
（1）丁图中圆柱体所受浮力为 5 牛。
（2）换用饱和食盐水或酒精重复上述实验，可以探究浮力大小跟 液体的密度 的关系。
（3）要探究浮力大小和排开液体的重力的关系，还应进行的实验操作是 测出空桶的重力 、
小桶和溢出液体的总重力 。
【分析】（1）根据图甲得出物体的重力大小；由图甲丙根据F浮＝G﹣F得出所受浮力的大
小；
（2）物体排开液体的体积相同，得出浮力大小跟液体密度有关；
（3）用溢水法收集物体排开的水，将溢水杯装满水，然后将物体浸入水中，用其他容器（需
先测出其重力）接住溢出的水，然后再测出装有溢出的水的容器的总重力，两者之差就是
物体排开水的重力。
第11页（共18页）【解答】解：
（1）由甲知，圆柱体的重力G＝6N；由图甲、丙知，圆柱体浸没在水中后所受浮力F浮 ＝G
﹣F＝6N﹣1N＝5N；丁图中圆柱体排开水的体积不变，则所受浮力仍然为5N；
（2）换用饱和食盐水或酒精重复上述实验，保持排开液体的体积相同，液体的密度不同，
可以探究浮力大小跟液体的密度的关系；
（3）要探究浮力大小和排开液体的重力的关系，需要测量的量有四个：物体重力、物体浸
在液体中时弹簧测力计的示数、空桶的重力、小桶和溢出液体的总重力；所以还应进行的
实验操作是测出空桶的重力、小桶和溢出液体的总重力；
故答案为：（1）5；（2）液体的密度；（3）测出空桶的重力、小桶和溢出液体的总重力。
【点评】在“探究浮力的大小”实验中，用“称量法”测出物体受到的浮力，即F浮 ＝G﹣F
；用两次称重测出物体在液体中排开液体的重力，进行比较得出：物体在液体中受到的
拉
浮力，大小等于它排开的液体的重力。
8．（9分）图甲是测定小灯泡（额定电压2V）电功率的实验电路。
（1）某同学根据实验数据画出如图乙所示的图象，则该小灯泡的额定功率为 0. 8 瓦。老
师认为图乙曲线右半段不符合实验事实，理由是 当实际电压远大于灯的额定电压时，小
灯泡会烧毁（或电源电压只有 3V ） 。
（2）另一同学为探究电流跟电阻的关系，换用4.5V的电源，并用多个不同阻值的定值电阻
替换图甲中的灯泡，得到如图丙的图象，则他选用的滑动变阻器的最大阻值至少为 1 5
欧姆。
【分析】（1）根据如图乙所示的图象知当电压为2V时电流大小，根据P＝UI求出该小灯
泡的额定功率；
根据灯的额定电压2V分析；
（2）研究电流与电阻关系时要控制电压不变，由图丙可得出控制不变的电压；当电流中的
最小电流为0.1A，变阻器连入的电阻最大，根据欧姆定律得出此时的定值电阻大小，由串
第12页（共18页）联电路的规律及欧姆定律求出选用的滑动变阻器的最大阻值。
【解答】解：（1）根据如图乙所示的图象知，当电压为2V时，电流为0.4A，则该小灯泡的额
定功率为：
P＝UI＝2V×0.4A＝0.8W；
灯的额定电压2V，故当实际电压远大于灯的额定电压时，小灯泡会烧毁（或电源电压只有
3V）；
（2）研究电流与电阻关系时要控制电压不变，由图丙中，控制不变的电压：
U＝I R ＝0.3A×10 ＝3V，电流中的最小电流为0.1A，变阻器连入的电阻最大，根据欧姆
1 1
定律，此时的定值Ω电阻大小：
R定 ＝ ＝ ＝30 ，由串联电路的规律及欧姆定律，选用的滑动变阻器的最大阻值
Ω
至少为：
R滑 ＝ ﹣R定 ═ ﹣30 ＝15 。
Ω Ω
故答案为：（1）0.8；当实际电压远大于灯的额定电压时，小灯泡会烧毁（或电源电压只有
3V）；（2）15。
【点评】本题考查功率计算及对额定电压的理解和串联电路的规律、欧姆定律的运用。
四、解答题

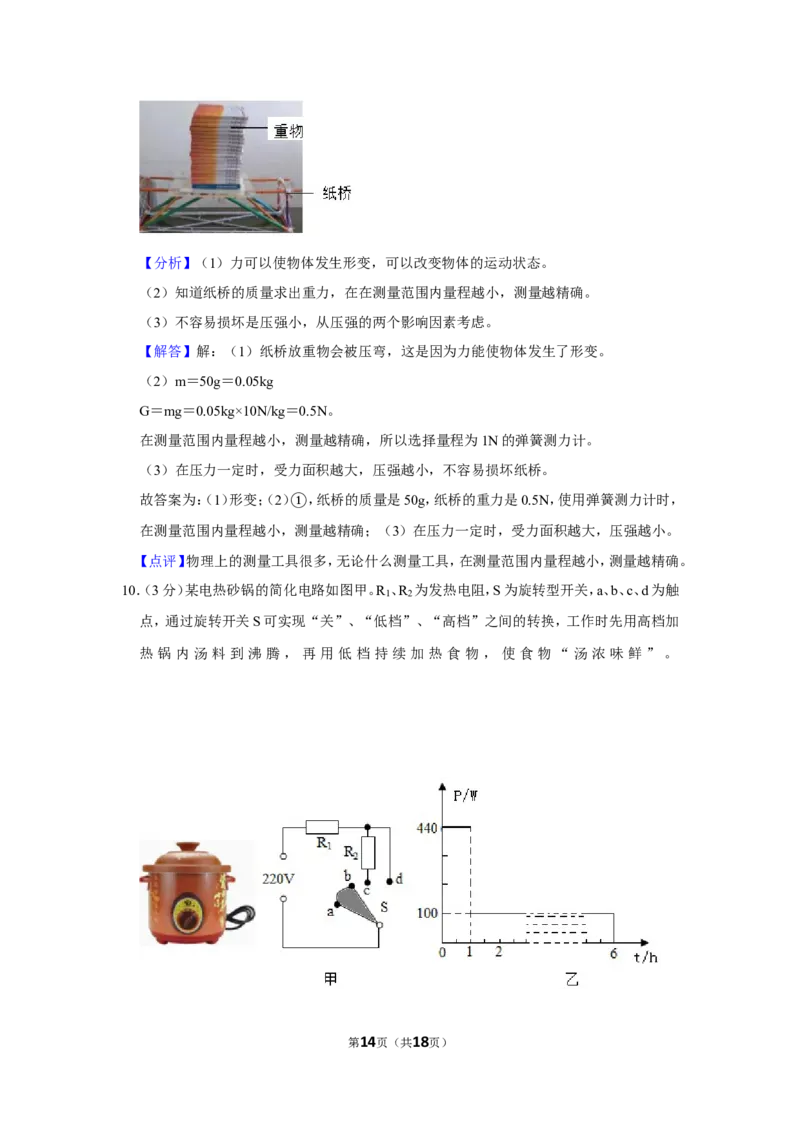

9．（3分）某科技节，同学们进行了如图的“纸桥承重”比赛。
（1）纸桥放重物会被压弯，这是因为力能使物体发生 形变 。
（2）比赛时需要知道每座参赛纸桥本身的质量（不超过50克），三位同学选择的测量工具
分别是：
量程为1牛的弹簧测力计；
①量程为10牛的弹簧测力计；
②量程为100克的天平。
③你认为哪位同学选择的测量工具最合适，并说明理由 ，纸桥的质量是 50 g ，纸桥的重
力是 0.5N ，使用弹簧测力计时，在测量范围内量程越小①，测量越精确 。
（3）压在纸桥上的重物质量一定时，通常重物跟桥面的接触面积越大，桥越不容易损坏，
因为 在压力一定时，受力面积越大，压强越小 。
第13页（共18页）【分析】（1）力可以使物体发生形变，可以改变物体的运动状态。
（2）知道纸桥的质量求出重力，在在测量范围内量程越小，测量越精确。
（3）不容易损坏是压强小，从压强的两个影响因素考虑。
【解答】解：（1）纸桥放重物会被压弯，这是因为力能使物体发生了形变。
（2）m＝50g＝0.05kg
G＝mg＝0.05kg×10N/kg＝0.5N。
在测量范围内量程越小，测量越精确，所以选择量程为1N的弹簧测力计。
（3）在压力一定时，受力面积越大，压强越小，不容易损坏纸桥。
故答案为：（1）形变；（2） ，纸桥的质量是50g，纸桥的重力是0.5N，使用弹簧测力计时，
在测量范围内量程越小，①测量越精确；（3）在压力一定时，受力面积越大，压强越小。
【点评】物理上的测量工具很多，无论什么测量工具，在测量范围内量程越小，测量越精确。
10．（3分）某电热砂锅的简化电路如图甲。R 、R 为发热电阻，S为旋转型开关，a、b、c、d为触
1 2
点，通过旋转开关S可实现“关”、“低档”、“高档”之间的转换，工作时先用高档加
热锅内汤料到沸腾，再用低档持续加热食物，使食物“汤浓味鲜”。
第14页（共18页）（1）高档加热时，开关S应旋至触点 c d （选填“ab”、“bc”或“cd”）位置。
（2）某次烹饪一共用时6小时，电功率与加热时间的关系如图乙所示，则本次烹任共消耗
多少电能？
（3）发热电阻R 和R 的阻值分别为多少？
1 2
（4）生活中，有时也会选择电压力锅烹饪，因为电压力锅煮熟相同质量的同种食物，通常
比电热砂锅更省电。请你从能量利用率的角度，结合所学知识对电压力锅能省电作出简要
的解释。
【分析】（1）由图甲，开关S在不同位置时，由P＝ 分析电热砂锅的工作状态；
（2）根据W＝pt可求烹饪共消耗的电能；
（3）根据电路的结构和P＝ 变形可求电阻；
（4）液体的沸点与气压有关。
【解答】解：
（1）由图1知，开关S接“ab”时电路断路为关；“bc”时两电阻串联，接“cd”时只有
R 接入电路，R 短路，电源电压一定，由P＝ 可知，接“bc”时电阻最大，为低档，接
1 2
“cd”时电阻最小，为高档；
（2）某次烹饪一共用时6小时，电功率与加热时间的关系如图乙所示，高温档工作1h，低
温档工作（6﹣1）＝5h，
本次烹任共消耗的电能：
W＝W +W ＝P t +P t ＝0.44kW×1h+0.1kW×5h＝0.44kW•h+0.5kW•h＝0.94kW•h；
1 2 11 22
（3）高档加热时，R ＝ ＝ ＝110 ，
1
Ω
抵挡加热时，R +R ＝ ＝ ＝484 ，
1 2
Ω
R 的阻值：R ＝484 ﹣100 ＝384 ；
2 2
（4）电压力锅锅内气Ω压大，Ω所以水的Ω沸点高，食物在高温下容易熟，可以减少用电时间。
故答案为：（1）cd；（2）本次烹任共消耗的电能0.94kW•h；（3）发热电阻R 和R 的阻值分
1 2
别为110 、384；（4）电压力锅锅内气压大，所以水的沸点高，食物在高温下容易熟，可以
Ω
第15页（共18页）减少用电时间。
【点评】本题考查了电路的识别、串联电路特点、电功率公式的灵活应用，正确分析出高低
档工作状态，并能将图象结合起来是解题的关键。
11．（3分）电冰箱是通过温度控制器控制压缩机的开或停来控制温度的。某冰箱的温控制冷
和照明电路，如图甲。冰箱内温度控制器工作原理如图乙，硬杆OAB可绕固定点O转动，
感温包内充有感温剂气体，膜盒会因感温包内气体压强的变化而改变对A点的推力大小。
（1）请将答题纸图甲中的a、b、c三个接线头连入家庭电路。
（2）温度控制器接通电路的工作过程是：当感温剂气体温度上升时， 感温包内气体压强
变大，膜盒对 A 点的推力变大 ，动触点和固定触点接通，压缩机开始工作。
（3）某同学模拟冰箱温控制冷电路，制作了一个恒温箱，如图丙。恒温箱中温度控制器的
轻质硬杆OA长为5厘米，OB长为12厘米，注射器的最大刻度为30毫升，刻度部分长为
10厘米。
m/g 80 160 240
L/cm 12.8 13.6 14.4
查阅资料得知，在弹性限度内，弹簧的长度l与所挂钩码质量m的关系遵循函数l＝km+b
（k和b为常数）。为了确定该弹簧k和b的值，在弹簧上挂钩码测得三组数据如上表。
当设定的温度为40℃时，弹簧长14厘米，触点C和D恰好接通。请计算此时注射器内气
体的压强。（已知当时大气压为1×105帕）
（4）丙图中，温度控制器硬杆上的连结点O、B、E、F均固定，调温旋钮转轴及触点D也固
定，调温旋钮已调到最低温度，在不更换元件的情况下，如何将恒温箱设定温度调节得更
低？ 注射器向左移（或注射器向下移、或增加注射器内的气体）。
第16页（共18页）【分析】（1）根据安全用电的原则可知，电冰箱金属应接地线，开关控制火线，据此进行解
答；
（2）当感温剂气体温度上升时感温包内气体压强变大，据此可知膜盒的变化，然后得出动
触点位置的变化，从而得出答案；
（3）从表格中读出任意两组数据代入l＝km+b，然后联立等式得出表达式，然后求出弹簧
长14cm时B处所挂物体的质量，根据F＝G＝mg求出此时弹簧受到的拉力，根据杠杆的
平衡条件求出活塞受到的压力，根据V＝Sh求出活塞的横截面积，利用p＝ 求出压力产
生的压强，然后加上大气压即为此时注射器内气体的压强；
（4）在不更换元件的情况下，要将恒温箱设定温度调节得更低，应增大气体的压强，据此
进行解答。
【解答】解：（1）由安全用电的原则可知，与电冰箱金属外壳相连的为地线，开关应控制火
线，剩余的触点接零线，如下图所示：
（2）当感温剂气体温度上升时，感温包内气体压强变大，膜盒对A点的推力变大，动触点
第17页（共18页）和固定触点接通，压缩机开始工作；
（3）把m＝80g、l＝12.8cm和m＝160g、13.6cm代入l＝km+b可得：
12.8cm＝k×80g+b，13.6cm＝k×160g+b，
解得：k＝0.01cm/g，b＝12cm，
则l＝0.01cm/g×m+12cm，
当设定的温度为40℃时，弹簧长14cm，有
14cm＝0.01cm/g×m+12cm，
则m＝200g＝0.2kg，
此时，弹簧受到的拉力F ＝G＝mg＝0.2kg×10N/kg＝2N，
B
由杠杆的平衡条件可得：F •OB＝F •OA，
B A
则活塞受到的压力F ＝ F ＝ ×2N＝4.8N，
A B
由V＝Sh可得，活塞的横截面积：
S＝ ＝ ＝3cm2＝3×10﹣4m2，
此时注射器内气体的压强：
p＝p + ＝1×105Pa+ ＝1.16×105Pa；
0
（4）在不更换元件的情况下，B出所挂钩码质量和力臂OB不变，
要将恒温箱设定温度调节得更低，应增大气体的压强，
由杠杆的平衡条件可知，可以把注射器往下移，减小力臂OA，增大活塞受到的压力，从而
增大压强；
也可以注射器向左移，增大活塞受到的压力，从而增大压强；还可以增加注射器内气体来
增大压强。
答：（1）如上图所示；
（2）感温包内气体压强变大，膜盒对A点的推力变大；
（3）此时注射器内气体的压强为1.16×105Pa；
（4）注射器向左移（或注射器向下移、或增加注射器内的气体）。
【点评】本题考查了家用电器的连接和杠杆的平衡条件、压强公式等知识的综合应用，涉
及到的知识点较为，综合性强，有一定的难度。
