2019年浙江省湖州市中考物理试卷
一.选择题（本题有8小题，每小题3分，共18分，请选出各小题中一个符合题意的选项，不选、
多选、错选均不给分。）
3．（3分）生活中有许多常见的光学现象。下列现象由光的反射形成的是（ ）
A． 树荫下的圆形光斑 B． 水中树的倒影
C． 夕阳下栏杆的影子 D． 放大镜放大的
地图
4．（3分）下列情景都与气压有关，其中有一种情景与其他三种的原理有所不同，这种情景是
（ ）
A．刮大风时会有房屋顶部被大风掀起的情况
B．打开的窗户外有平行于墙壁的风吹过时，窗帘会飘出窗外
C．等候列车的乘客应站在安全线以外，否则会被“吸”向列车
D．将吸盘按在光洁的瓷砖表面，放手后吸盘会被“吸”在瓷砖上
5．（3分）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测： 闭合S ，灯
1
L 亮； 断开S ，闭合S ，灯L 不亮； 再用测电笔测a、b、c、d四个接线点①，发现只有在
1 1 2 2
c点氖管②不发光。若电路中只有一处故③障，则是（ ）
A．灯L 短路 B．灯L 所在支路开路
2 2
C．c、d两点间开路 D．c点左侧的零线开路
第1页（共23页）6．（3分）甲、乙两物体运动时，路程与时间关系的s﹣t图象如图所示，其中甲为曲线，乙为直
线，在t＝5秒时两线相交，则由图象可知（ ）
A．两物体在t＝5秒时一定相遇
B．两物体在5秒内通过的路程甲小于乙
C．甲物体做曲线运动，乙物体做直线运动
D．甲物体做变速运动，乙物体做匀速运动

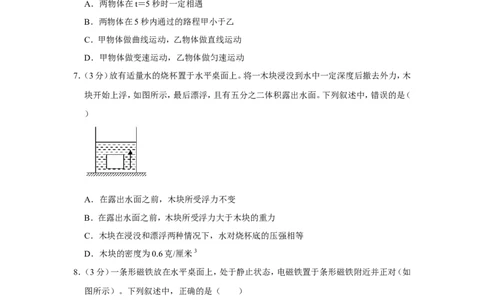

7．（3分）放有适量水的烧杯置于水平桌面上。将一木块浸没到水中一定深度后撤去外力，木
块开始上浮，如图所示，最后漂浮，且有五分之二体积露出水面。下列叙述中，错误的是（
）
A．在露出水面之前，木块所受浮力不变
B．在露出水面之前，木块所受浮力大于木块的重力
C．木块在浸没和漂浮两种情况下，水对烧杯底的压强相等
D．木块的密度为0.6克/厘米3
8．（3分）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如
图所示）。下列叙述中，正确的是（ ）
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向左的摩擦力
第2页（共23页）C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的
摩擦力大小保持不变
二、填空题（本题有3小题6空格，每空格2分，共12分）
10．（2分）生活中我们常用开瓶器打开瓶盖，如图所示，使用开瓶器能省力的原因是 。
请在答题卷的图中画出作用在开瓶器上的阻力。

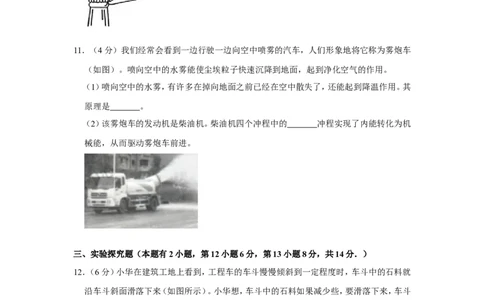

11．（4分）我们经常会看到一边行驶一边向空中喷雾的汽车，人们形象地将它称为雾炮车
（如图）。喷向空中的水雾能使尘埃粒子快速沉降到地面，起到净化空气的作用。
（1）喷向空中的水雾，有许多在掉向地面之前已经在空中散失了，还能起到降温作用。其
原理是 。
（2）该雾炮车的发动机是柴油机。柴油机四个冲程中的 冲程实现了内能转化为机
械能，从而驱动雾炮车前进。
三、实验探究题（本题有2小题，第12小题6分，第13小题8分，共14分．）
12．（6分）小华在建筑工地上看到，工程车的车斗慢慢倾斜到一定程度时，车斗中的石料就
沿车斗斜面滑落下来（如图所示）。小华想，车斗中的石料如果减少些，要滑落下来，车斗
的倾斜程度是否可以减小些？
第3页（共23页）于是小华到实验室进行探究，先把长木板放在水平桌面上，将质量为100克带有钩码槽的
木块放在长木板的A处，如图所示，然后进行如下操作：
在木块的钩码槽中放入三个50克的钩码，将木板的右端慢慢抬高到一定高度时，木块
①开始下滑，记录右端被抬升的高度h＝20厘米。
第二次在木块的钩码槽中放人两个50克的钩码，第三次在木块的钩码槽中放入一个
②50克的钩码，分别重复上述实验。
（1）请你帮小华同学设计记录数据的表格。
小华发现三次实验中，木块开始下滑时木板的倾斜程度是一样的。那么车斗中的石料能刚
好滑落下来，车斗的倾斜程度与什么因素有关呢？小明认为可能与石料和车斗间接触面
的粗糙程度有关，于是他进行如下探究：
将一块棉布、一块毛巾分别铺在长木板上，把放有一个50克钩码的木块放在长木板的A
处，慢慢抬高木板的右端直到木块开始下滑；测量并记录右端被抬升的高度分别为24厘
米和30厘米。
（2）根据小华和小明的实验，可以得出的结论是 。
（3）根据以上探究，可以帮助我们解答其他类似的疑惑，比如“为什么道路桥梁的引桥要
做到一定长度？””为什么 ？”等。
13．（8分）科学兴趣小组的同学利用学过的知识，测量定值电阻R 的阻值。
x
第4页（共23页）（1）同学们利用电路甲测量R 的阻值，测量数据和结果如下表一：
x
实验次数 电压U（伏） 电流I（毫安） 电阻R（欧）
1 2.0 2.30 870
2 2.5 2.90 862
3 4.0 4.70 851
根据表格中的数据可求得该电阻的阻值是 。
（2）同学们发现该电阻的标定阻值为1000欧，为什么测量值与标定值之间有较大偏差？
他们查资料寻找原因，发现平时认为电阻为零的电流表和电阻无穷大的电压表实际上都
有一定的内阻，只是电压表的内阻比较大，电流表的内阻比较小，但都会对测量结果产生
影响。然后，同学们找来他们使用的电流表和电压表的说明书，说明书显示：
电压表：量程0～6伏，内阻6000欧
电流表：量程0﹣10毫安，内阻40欧
根据这些信息，可判断甲电路中由于 （“电流表”或“电压表”）内阻的影响，使
测量结果产生较大偏差。
（3）小组同学经过思考，改成电路乙进行实验，测量数据和结果如下表：
实验次数 电压U（伏） 电流I（毫安） 电阻R（欧）
1 2.0 1.92 1042
2 2.5 2.45 1020
3 4.0 3.75 1067
比较两次测量结果，同学们做出了以下分析，你认为正确的是 。
A．测量该定值电阻选择电路乙更合适
B．用电压表和电流表测量得到的电阻阻值都会偏大或偏小
C．选择合适的电路，测得的电阻值偏差会减小，更接近真实值
（4）拓展应用根据以上的探究，如果需要测量阻值约20欧的小阻值电阻时，选用了合适量
程的电压表和电流表后，为了使测量结果更精确，应选择甲和乙中的哪一电路？并说明理
由。
四、解答题（本题有3小题，14小题6分，15小题8分，16题6分，共20分，）
14．（6分）打网球已成为我国青少年喜欢的体育运动项目，如图甲为快速飞行的网球遇到迎
面而来的球拍时的三个瞬间，图乙为用频闪相机拍摄的网球离开球拍后在空中飞行过程
的照片。
第5页（共23页）（1）网球遇到球拍时，球和球拍都变形了，这说明 （写两点）。
（2）球遇到球拍后的某一瞬间，网球的速度刚好变为零，则该瞬间网球所受的力是否平衡？
（3）网球表面比较粗糙，在空中飞行时所受空气阻力不可忽略。图乙中，网球从A点经过
最高点B飞行到C点的过程中，下列说法正确的是 （选填序号）。
在A、B、C三点，网球在A点机械能最大
①位于最高点B时，网球的动能为零
②在该飞行过程中，网球的势能先增大后减小
15．③（8分）目前全国少数城市已投入使用超级电容公交车。超级电容器是一种新型电能存储
设备，像蓄电池一样也有正、负两极，可通过安装在各公交站点的充电桩快速充满电，让
车能够继续正常行驶。在制动过程中，电车又能通过发电机回收部分能量为超级电容充电，
安全高效环保。
假设某型号的超级电容公交车载满乘客时总质量为15吨，某次运行时从充电桩充满电后
电车储存的能量约为2×107焦，能以10米/秒的速度保持匀速直线行驶6千米，能量利用
的效率为90%。
（1）电车发电机的工作原理是 。
（2）若公交车载满乘客时车胎与地面的总接触面积为0.4米2，求公交车对地面的压强。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是多少？
（4）若公交车在该次运行中电容器输出电压为300伏，不计电容器输出电能时的能量损耗，
则工作电路的电流有多大？
第6页（共23页）16．（6分）现有规格分别为“6V 3W”和“6V 6W”两个小灯泡L 、L ，已知它们的电流与
1 2
电压间关系如图所示。
（1）由图可知，L 、L 的灯丝电阻都随电流的增大而 （选填“增大”“减小”或
1 2
“不变”）。
（2）若将L 、L 并联接在学生电源间，电源电压调节为6伏，通电5分钟，则两灯泡消耗的
1 2
总电能为多少焦？
（3）若将L 、L 串联接在学生电源间，调节电源电压，在保证每个灯泡两端电压不超过其
1 2
额定电压的情况下，L 、L 消耗的实际总功率最大值是多少？
1 2
第7页（共23页）2019 年浙江省湖州市中考物理试卷
参考答案与试题解析
一.选择题（本题有8小题，每小题3分，共18分，请选出各小题中一个符合题意的选项，不选、
多选、错选均不给分。）

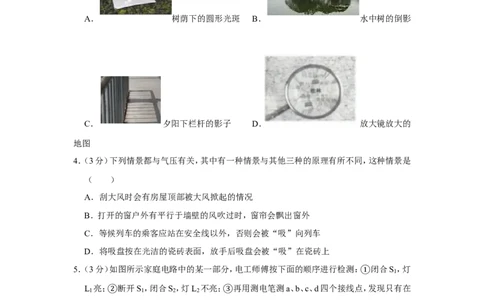

3．（3分）生活中有许多常见的光学现象。下列现象由光的反射形成的是（ ）
A． 树荫下的圆形光斑 B． 水中树的倒影
C． 夕阳下栏杆的影子 D． 放大镜放大的
地图
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、
影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒
影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射
现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【解答】解：
A、树叶与树叶之间会形成很多小的缝隙，太阳光从这些小缝隙中照射下来，由于光在同
种均匀介质中沿直线传播，所以在地面上会形成太阳的像（即圆形光斑），且是倒立的实
像，不符合题意；
B、水中树的倒影，属于平面镜成像，是由光的反射形成的，符合题意；
C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会
呈现出阴影区域，就是影子，不符合题意。
第8页（共23页）D、用放大镜看地图时，地图变大了，属于凸透镜成像，是由光的折射形成的，不符合题意。
故选：B。
【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的
理解，在学习过程中要善于利用所学知识解释有关现象。
4．（3分）下列情景都与气压有关，其中有一种情景与其他三种的原理有所不同，这种情景是
（ ）
A．刮大风时会有房屋顶部被大风掀起的情况
B．打开的窗户外有平行于墙壁的风吹过时，窗帘会飘出窗外
C．等候列车的乘客应站在安全线以外，否则会被“吸”向列车
D．将吸盘按在光洁的瓷砖表面，放手后吸盘会被“吸”在瓷砖上
【分析】流体的压强跟流速有关，流速越大压强越小。据此对各选项逐一进行分析然后做
出判断即可。
【解答】解：
A、风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶
受到向上的压强大于向下的压强，受到的向上的压力大于向下的压力，产生一个向上的压
力差，把屋顶掀开，其原理是流体压强和流速的关系；
B、刮大风时，风沿着外墙吹过，窗帘外侧空气流速大，压强小，内侧空气流速慢，压强大，
窗帘受到向外的压强大于向内的压强，把窗帘压向窗户外面，其原理是流体压强和流速的
关系；
C、当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动
速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强
小，会产生一个向内侧的压强差，故乘客被“吸”向列车，其原理是流体压强和流速的关
系；
D、将吸盘按在光洁的瓷砖表面，放手后吸盘会被“吸”在瓷砖上，利用的是大气压强。
综上分析可知，与其他三种的原理不同的是D。
故选：D。
【点评】掌握流体压强跟流速的关系，能用流体压强知识解释生活中的问题，注重了物理
和生活的联系。
5．（3分）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测： 闭合S ，灯
1
L 亮； 断开S ，闭合S ，灯L 不亮； 再用测电笔测a、b、c、d四个接线点①，发现只有在
1 1 2 2
c点氖管②不发光。若电路中只有一处故③障，则是（ ）
第9页（共23页）A．灯L 短路 B．灯L 所在支路开路
2 2
C．c、d两点间开路 D．c点左侧的零线开路
【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，
如果是火线，氖管会发光。
【解答】解：闭合S ，灯L 亮，电路中有电流，说明电路为通路，从保险丝→a→S →L →c
1 1 1 1
以及c点左侧的零线都没有断路，故D错误；
断开S ，闭合S ，灯L 不亮，灯L 不亮的原因有两个：一个是断路、一个是短路，
1 2 2 2
若灯L 短路时，电路的电流会很大，将保险丝烧断，灯泡L 也不会发光，a、b两个接线点
2 1
上，试电笔的氖管都不会发光，故A错误；
若灯L 所在支路开路，d点氖管不发光，故B错误；
2
若c、d两点间开路，灯泡L 与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，
2
但d点会通过灯泡L 与火线间接相连，试电笔的氖管会发光，故C正确。
2
故选：C。
【点评】本题考查家庭电路故障的分析，相对比较简单，属于基础题。
6．（3分）甲、乙两物体运动时，路程与时间关系的s﹣t图象如图所示，其中甲为曲线，乙为直
线，在t＝5秒时两线相交，则由图象可知（ ）
A．两物体在t＝5秒时一定相遇
B．两物体在5秒内通过的路程甲小于乙
C．甲物体做曲线运动，乙物体做直线运动
D．甲物体做变速运动，乙物体做匀速运动
【分析】（1）s﹣t图象中两线相交表示两物体通过的路程相等；
第10页（共23页）（2）根据图示分析解答；
（3）s﹣t图象仅描述直线运动；
（4）在s﹣t图象中，过原点的曲线表示物体做变速直线运动；过原点的斜线表示物体做的
是匀速直线运动。
【解答】解：A、s﹣t图象中两线相交表示两物体通过的路程相等，题中没有说明出发时间
和方向，则t＝5s时不一定能相遇。故A错误；
B、由图象可知，两物体在5秒内通过的路程甲等于乙。故B错误；
C、s﹣t图象仅描述直线运动，甲物体的运动图象是曲线，表示物体做变速直线运动，故C
错误；
D、由图象看出甲物体的图象是一条曲线，表示甲物体做变速运动，乙物体的图象是一条
过原点的斜线，表示乙物体做匀速直线运动，故D正确。
故选：D。
【点评】根据图象或图表探究物质的规律是近两年来出现较多的题目，图象可以使我们建
立更多的感性认识，从表象中去探究本质规律，体验知识的形成过程。此题涉及到的知识
点较多，综合性很强。
7．（3分）放有适量水的烧杯置于水平桌面上。将一木块浸没到水中一定深度后撤去外力，木
块开始上浮，如图所示，最后漂浮，且有五分之二体积露出水面。下列叙述中，错误的是（
）
A．在露出水面之前，木块所受浮力不变
B．在露出水面之前，木块所受浮力大于木块的重力
C．木块在浸没和漂浮两种情况下，水对烧杯底的压强相等
D．木块的密度为0.6克/厘米3
【分析】（1）根据公式F浮 ＝ 水gV排 可分析木块上浮过程中，露出水面前受到的浮力变化；
（2）根据p＝ 水gh，通过分析ρ排开水的体积的变化得出水的深度的变化，进而得出压强的
大小变化； ρ
（3）木块漂浮，浮力等于重力，利用密度公式和阿基米德原理列出等式即可木块的密度。
【解答】解：
第11页（共23页）A、木块上浮过程中，露出水面前，水的密度一定，排开水的体积不变，根据公式F浮 ＝
水
gV排 可知，木块所受浮力不变；故A正确； ρ
B、在露出水面之前，木块处于上浮过程中，根据浮沉条件可知：木块所受浮力大于木块的
重力；故B正确；
C、因木块浸没时排开水的体积大于木块漂浮时排开水的体积，所以，木块浸没时水的深
度大于木块漂浮时水的深度，则根据p＝ 水gh可知，木块浸没时水对烧杯底的压强较大；
故C错误； ρ
D、木块最后漂浮，且有五分之二体积露出水面，
则根据漂浮条件可得：F浮 ＝G木 ；
结合阿基米德原理和重力公式可得： 水gV排 ＝ 木gV木 ，
ρ ρ
所以，
木
＝
水
＝ ×1.0g/cm3＝0.6g/cm3；故D正确。
ρ ρ
故选：C。
【点评】此题考查浮力的大小计算、物体浮沉条件的应用，关键是浮力公式和液体压强公
式的应用，题目难度适中，适合学生训练，属于中档题。
8．（3分）一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如
图所示）。下列叙述中，正确的是（ ）
A．闭合开关前，电磁铁与条形磁铁间没有力的作用
B．闭合开关后，条形磁铁受到桌面向左的摩擦力
C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大
D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的
摩擦力大小保持不变
【分析】（1）电磁铁是由通电线圈和铁芯组成，不通电磁铁对铁芯是有作用的。
（2）首先根据安培定则判断电磁铁通电后的磁极，判断电磁铁和条形磁铁的吸引还是排斥。
第12页（共23页）再判断条形磁铁的受摩擦力情况。
（3）在线圈和铁芯一定时，电流越大，电磁铁磁性越强。
（4）静止的物体受到平衡力的作用。
【解答】解：A、闭合开关前，虽然电磁铁没有磁性，但是电磁铁中间是有铁芯的，条形磁铁
对铁芯是有吸引力作用的，故A错误。
B、闭合开关后，电磁铁有磁性，根据图中的电流方向结合安培定则可知，电磁铁的左端是
N极、右端是S极，因异名磁极相互吸引，则电磁铁对条形磁铁有向左的吸引力作用，条形
磁铁有向左运动趋势，所以条形磁铁受到向右的静摩擦力作用。故B错误。
C和D、闭合开关后，滑片P向a移动时，变阻器接入电路的阻值变小，通过电磁铁的电流
增大，磁性增强，对条形磁铁的吸引力增大，条形磁铁始终处于静止状态，受到向左的吸
引力和向右的静摩擦力是平衡力，吸引力增大，则摩擦力也增大，故C正确，D错误。
故选：C。
【点评】本题考查电磁铁的组成、摩擦力的方向和静止的物体受到平衡力的作用。
二、填空题（本题有3小题6空格，每空格2分，共12分）
10．（2分）生活中我们常用开瓶器打开瓶盖，如图所示，使用开瓶器能省力的原因是 动力
臂大于阻力臂 。请在答题卷的图中画出作用在开瓶器上的阻力。
【分析】（1）结合图片和生活经验，判断开瓶器在使用过程中，动力臂和阻力臂的大小关
系，再判断它是属于哪种类型的杠杆；
（2）瓶盖对起子的力即为阻力，确定其作用点和方向，然后根据力的示意图的画法画出其
阻力的示意图。
【解答】解：（1）开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，所以使用开瓶器能
省力；
（2）使用开瓶器开瓶盖时动力沿逆时针转动，瓶盖对起子的力阻碍了开瓶器的转动，所以
其作用点在开瓶器上，方向向下，如图所示：
第13页（共23页）故答案为：动力臂大于阻力臂；阻力示意图见解答。
【点评】此题考查杠杆的应用、力的示意图的画法，难度不大，关键是确定阻力的方向。
11．（4分）我们经常会看到一边行驶一边向空中喷雾的汽车，人们形象地将它称为雾炮车
（如图）。喷向空中的水雾能使尘埃粒子快速沉降到地面，起到净化空气的作用。
（1）喷向空中的水雾，有许多在掉向地面之前已经在空中散失了，还能起到降温作用。其
原理是 汽化吸热 。
（2）该雾炮车的发动机是柴油机。柴油机四个冲程中的 做功 冲程实现了内能转化为机
械能，从而驱动雾炮车前进。
【分析】（1）汽化是从液态变为气态，汽化吸热；
（2）在柴油机的做功冲程中，将内能转化为机械能。
【解答】解：（1）喷向空中的水雾在空中散失了，能起到降温作用，是因为水汽化吸热的缘
故。
（2）柴油机四个冲程中的做功冲程可以将柴油燃烧释放的内能转化为机械能，从而驱动雾
炮车前进。
故答案为：汽化吸热；做功。
【点评】本题主要考查了对汽化吸热的了解，以及对做功冲程中能量转化的认识，属基础
知识的考查。
三、实验探究题（本题有2小题，第12小题6分，第13小题8分，共14分．）
12．（6分）小华在建筑工地上看到，工程车的车斗慢慢倾斜到一定程度时，车斗中的石料就
沿车斗斜面滑落下来（如图所示）。小华想，车斗中的石料如果减少些，要滑落下来，车斗
的倾斜程度是否可以减小些？

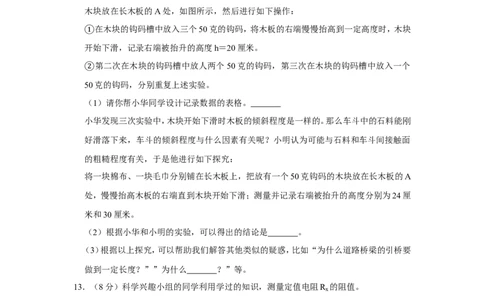

第14页（共23页）于是小华到实验室进行探究，先把长木板放在水平桌面上，将质量为100克带有钩码槽的
木块放在长木板的A处，如图所示，然后进行如下操作：
在木块的钩码槽中放入三个50克的钩码，将木板的右端慢慢抬高到一定高度时，木块
①开始下滑，记录右端被抬升的高度h＝20厘米。
第二次在木块的钩码槽中放人两个50克的钩码，第三次在木块的钩码槽中放入一个
②50克的钩码，分别重复上述实验。
（1）请你帮小华同学设计记录数据的表格。 见解析
小华发现三次实验中，木块开始下滑时木板的倾斜程度是一样的。那么车斗中的石料能刚
好滑落下来，车斗的倾斜程度与什么因素有关呢？小明认为可能与石料和车斗间接触面
的粗糙程度有关，于是他进行如下探究：
将一块棉布、一块毛巾分别铺在长木板上，把放有一个50克钩码的木块放在长木板的A
处，慢慢抬高木板的右端直到木块开始下滑；测量并记录右端被抬升的高度分别为24厘
米和30厘米。
（2）根据小华和小明的实验，可以得出的结论是 木块开始下滑时木板的倾斜程度与木块
质量无关；与接触面粗糙程度有关；接触面越粗糙，木块开始下滑时倾斜程度越大 。
（3）根据以上探究，可以帮助我们解答其他类似的疑惑，比如“为什么道路桥梁的引桥要
做到一定长度？””为什么 山区要把公路做成盘山公路 ？”等。
【分析】（1）设计表格时候 首先要弄清楚该记录哪些物理量，设计好表头； 并且根据
题意选取适当的实验次数；①填写好表头的内容（要有物理量的符号与单位）。②根据题意，
该探究是用装有钩码的木块③模拟工程车内的石料，所以需要记录木块与勾码的总质量m；
用右端高度变化来模拟工程车的倾斜程度，所以还需要记录木板右端的高度h。
（2） 小华第一次实验是控制了木板其他因素都相同，改变木块与钩码总质量，发现木块
开始①下滑时候木板右端高度相同（木块倾斜程度相同）；由此可以得出一个结论。
小华在接下来的实验中控制了小车与钩码的总质量相同，改变了木板的粗糙程度，发
② 第15页（共23页）现木块刚开始下滑时，木块倾斜程度不同。对应关系是：棉布（较光滑）﹣24cm；毛巾（较
粗糙）﹣30cm，由此可以得出另一个结论。
（3）此问较开放，抓住题目探究的模型﹣﹣斜面做文章就行了。
【解答】解：（1）该探究是用装有钩码的木块模拟工程车内的石料，所以需要记录木块与勾
码的总质量m；用右端高度变化来模拟工程车的倾斜程度，所以还需要记录木板右端的高
度h。设计表格时候 首先要弄清楚该记录哪些物理量，设计好表头； 并且根据题意选
取适当的实验次数；① 填写好表头的内容（要有物理量的符号与单位②）。
表格设计如下： ③
实验次数 木块与钩码总质量m（g） 木板右端高度h（cm）
1
2
3
（2） 小华第一次实验是控制了木板其他因素都相同，改变木块与钩码总质量，发现木块
开始①下滑时候木板右端高度相同（木块倾斜程度相同）；由此可以得出结论一；
结论一：木块开始下滑时木板的倾斜程度与木块质量无关；
小华在接下来的实验中控制了小车与钩码的总质量相同，改变了木板的粗糙程度，发
②现木块刚开始下滑时，木块倾斜程度不同。对应关系是：棉布（较光滑）﹣24cm；毛巾（较
粗糙）﹣30cm，由此可以得出另结论二。
结论二：木块开始下滑时木板倾斜程度与接触面粗糙程度有关；接触面越粗糙，木块开始
下滑时倾斜程度越大。
综合结论一、结论二可得总结论：木块开始下滑时木板的倾斜程度与木块质量无关；与接
触面粗糙程度有关；接触面越粗糙，木块开始下滑时倾斜程度越大。
（3）此问较开放，抓住题目探究的模型﹣﹣斜面做文章就行了。
比如： 为什么儿童乐园的滑梯要有一定的程度？ 为什么滑梯要要做得比较光滑？
为什么①山区要把公路做成盘山公路？ ② ③
故答案为：（1）如上图；（2）木块开始下滑时木板的倾斜程度与木块质量无关；与接触面粗
糙程度有关；接触面越粗糙，木块开始下滑时倾斜程度越大；（3）山区要把公路做成盘山
公路？
【点评】该题目对学生要求较高。无论是表格的设计还是结论的得出都需要学生思维严密，
另外还考查了学生提出问题的能力。
13．（8分）科学兴趣小组的同学利用学过的知识，测量定值电阻R 的阻值。
x
第16页（共23页）（1）同学们利用电路甲测量R 的阻值，测量数据和结果如下表一：
x
实验次数 电压U（伏） 电流I（毫安） 电阻R（欧）
1 2.0 2.30 870
2 2.5 2.90 862
3 4.0 4.70 851
根据表格中的数据可求得该电阻的阻值是 86 1 。
（2）同学们发现该电阻的标定阻值为1000欧，为Ω什么测量值与标定值之间有较大偏差？
他们查资料寻找原因，发现平时认为电阻为零的电流表和电阻无穷大的电压表实际上都
有一定的内阻，只是电压表的内阻比较大，电流表的内阻比较小，但都会对测量结果产生
影响。然后，同学们找来他们使用的电流表和电压表的说明书，说明书显示：
电压表：量程0～6伏，内阻6000欧
电流表：量程0﹣10毫安，内阻40欧
根据这些信息，可判断甲电路中由于 电压表 （“电流表”或“电压表”）内阻的影响，
使测量结果产生较大偏差。
（3）小组同学经过思考，改成电路乙进行实验，测量数据和结果如下表：
实验次数 电压U（伏） 电流I（毫安） 电阻R（欧）
1 2.0 1.92 1042
2 2.5 2.45 1020
3 4.0 3.75 1067
比较两次测量结果，同学们做出了以下分析，你认为正确的是 ABC 。
A．测量该定值电阻选择电路乙更合适
B．用电压表和电流表测量得到的电阻阻值都会偏大或偏小
C．选择合适的电路，测得的电阻值偏差会减小，更接近真实值
（4）拓展应用根据以上的探究，如果需要测量阻值约20欧的小阻值电阻时，选用了合适量
第17页（共23页）程的电压表和电流表后，为了使测量结果更精确，应选择甲和乙中的哪一电路？并说明理
由。 甲，电压表内阻远大于 2 0 ，故通过电压表的电流很小，电流表示数接近真实的电流
【分析】（1）为提高测量的准Ω确程度，取平均值作为测量结果；
（2）分析甲电路的连接，由并联电路电流的规律，电流表示数大于待测电阻的实际电流，
据此回答；
（3）根据已知条件：
电压表内阻与待测电阻差别不大，由欧姆定律得，根据甲中通过电压表的电流较大分析；
因待测电阻远大于电流表内阻，在图乙测电阻，由分压原理得出电压表分得的电压较小，
据此分析；
（4）20欧的小阻值电阻与电流表内阻差别较小，分别分析乙图和甲图中对测量的影响大
小，据此回答。
【解答】解：（1）为提高测量的准确程度，取平均值作为测量结果：
R测 ＝ ＝861 ；
Ω
（2）甲中，电压表与待测电阻并联，有电流通过电压表，由并联电路电流的规律，电流表示
数大于待测电阻的实际电流，可判断甲电路中由于电压表内阻的影响，使测量结果产生较
大偏差；
（3）小组同学经过思考，改成电路乙进行实验，测量数据和结果如下表：
因电压表：量程0～6伏，内阻6000欧；
电流表：量程0﹣10毫安，内阻40欧；
A、电压表内阻与待测电阻差别不大，故甲中通过电压表的电流较大，电流表示数与待测
电阻的实际电流差别较大，故甲测量误差较大，
因待测电阻远大于电流表内阻，故用图乙测电阻，由分压原理，电压表分得的电压较小，
比较接近电压表示数（电流表测量的电流是准确的），测量该定值电阻选择电路乙更合适；
A正确；
B．用电压表和电流表测量得到的电阻阻值都会偏大或偏小，B正确
C．选择合适的电路，测得的电阻值偏差会减小，更接近真实值，C正确；
（4）20欧的小阻值电阻与电流表内阻差别较小，若用乙图，电流表分得电压较大，误差较
大；
甲中，因电压表内阻远大于20 ，故通过电压表的电流很小，电流表示数接近真实的电流，
为了使测量结果更精确，应选Ω择甲电路。
第18页（共23页）故答案为：（1）861 ；（2）电压表；（3）ABC；（4）甲；甲，电压表内阻远大于20 ，故通过电
压表的电流很小，Ω电流表示数接近真实的电流。 Ω
【点评】本题考查并联、串联电路的规律及欧姆定律的运用和数据处理、误差分析，难度较
大。
四、解答题（本题有3小题，14小题6分，15小题8分，16题6分，共20分，）
14．（6分）打网球已成为我国青少年喜欢的体育运动项目，如图甲为快速飞行的网球遇到迎
面而来的球拍时的三个瞬间，图乙为用频闪相机拍摄的网球离开球拍后在空中飞行过程
的照片。
（1）网球遇到球拍时，球和球拍都变形了，这说明 力使物体发生形变；力的作用是相互
的 （写两点）。
（2）球遇到球拍后的某一瞬间，网球的速度刚好变为零，则该瞬间网球所受的力是否平衡？
否
（3）网球表面比较粗糙，在空中飞行时所受空气阻力不可忽略。图乙中，网球从A点经过
最高点B飞行到C点的过程中，下列说法正确的是 （选填序号）。
在A、B、C三点，网球在A点机械能最大 ①③
①位于最高点B时，网球的动能为零
②在该飞行过程中，网球的势能先增大后减小
【③分析】（1）球撞到球拍上，球拍发生了形变；同时球的运动方向也发生了变化，说明球也
受到了球拍的力；
（2）当物体受力平衡时运动状态不发生改变；物体速度某个瞬间为零并能说明物体就受力
平衡，小球速度为零下一瞬间将反向运动，说明小球不是出于平衡状态。
（3） 网球运动过程一直要克服空气阻力做功，所以机械能会变小；位于最高点时；
网球①竖直方向速度为零，但是水平方向仍然有速度所以其动能不为零；
②网球飞行过程中高度先增大再减少，所以小球的重力势能先增大再减小，而过小球离
③
第19页（共23页）开球拍后它的弹性势能是不变的，所以势能先增大后减小。
【解答】解：（1）球撞到球拍上，球拍发生了形变；说明：力能改变物体的运动状态；
同时球的运动方向也发生了变化，说明球也受到了球拍的力；说明：力的作用是相互的；
（2）物体受力平衡时运动状态不发生改变；物体速度某个瞬间为零并能说明物体就受力平
衡，小球速度为零下一瞬间将反向运动，说明小球不是出于平衡状态。所以该瞬间小球受
力不平衡。
（3）网球飞行过程中高度先增大再减少，所以小球的重力势能先增大再减小，而过小球离
开球拍后它的弹性势能是不变的，所以势能先增大后减小。
故答案是：（1）力使物体发生形变，力的作用是相互的；（2）否；（3） 。
【点评】该题考查学生对机械能守恒的理解以及力的相关知识，并且要求学生①对③“平衡状
态”有较深的理解。
15．（8分）目前全国少数城市已投入使用超级电容公交车。超级电容器是一种新型电能存储
设备，像蓄电池一样也有正、负两极，可通过安装在各公交站点的充电桩快速充满电，让
车能够继续正常行驶。在制动过程中，电车又能通过发电机回收部分能量为超级电容充电，
安全高效环保。
假设某型号的超级电容公交车载满乘客时总质量为15吨，某次运行时从充电桩充满电后
电车储存的能量约为2×107焦，能以10米/秒的速度保持匀速直线行驶6千米，能量利用
的效率为90%。
（1）电车发电机的工作原理是 电磁感应 。
（2）若公交车载满乘客时车胎与地面的总接触面积为0.4米2，求公交车对地面的压强。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是多少？
（4）若公交车在该次运行中电容器输出电压为300伏，不计电容器输出电能时的能量损耗，
则工作电路的电流有多大？
【分析】（1）发电机是利用电磁感应原理工作的。
（2）知道公交车载满乘客时的质量求出重力，公交车在水面地面上，求出压力，知道受力
面积求出压强。
第20页（共23页）（3）知道汽车充电后存的能量，利用效率公式求出牵引力做的功，知道距离求出牵引力。
（4）知道路程和速度求出运动时间；知道蓄电池的储存的能量，知道电压和时间，利用W
＝UIt求出电流。
【解答】解：（1）电车发电机的工作原理是电磁感应。
（2）公交车对水平地面的压力：F＝G＝mg＝15×103kg×10N/kg＝1.5×105N。
p＝ ＝ ＝3.75×105Pa。
（3）牵引力做功：W＝W总 ＝2×107J×90%＝1.8×107J
η
牵引力：F＝ ＝ ＝3×103N
（4）t＝ ＝ ＝600s
由W＝UIt得，
I＝ ＝ ＝111.1A
答：（1）电车发电机的工作原理是电磁感应。
（2）公交车对地面的压强是3.75×105Pa。
（3）若公交车在该次运行中受到的阻力恒定，则牵引力大小是3×103N。
（4）公交车工作电路的电流111.1A。
【点评】公交车是大家出行经常乘坐的交通工具，公交车上有很多的物理知识，做功、惯性、
摩擦力、压强等等，体现生活处处皆物理。
16．（6分）现有规格分别为“6V 3W”和“6V 6W”两个小灯泡L 、L ，已知它们的电流与
1 2
电压间关系如图所示。
（1）由图可知，L 、L 的灯丝电阻都随电流的增大而 增大 （选填“增大”“减小”或
1 2
“不变”）。
（2）若将L 、L 并联接在学生电源间，电源电压调节为6伏，通电5分钟，则两灯泡消耗的
1 2
总电能为多少焦？
（3）若将L 、L 串联接在学生电源间，调节电源电压，在保证每个灯泡两端电压不超过其
1 2
额定电压的情况下，L 、L 消耗的实际总功率最大值是多少？
1 2
第21页（共23页）【分析】（1）对L 来说，由图知当电压为1V时电流大小，由欧姆定律得出电阻大小，当电
1
压为6V时右知对应的电流，同理得出灯的电阻，同理，L 灯丝电阻也能得出相同的结论；
2
（2）根据并联电路电压的规律知两灯的电压，由图知通过两灯的电流，根据并联电路电流
的规律得出干路电流；根据W＝UIt求出通电5分钟两灯泡消耗的总电能为；
（3）由P＝UI，可知灯L 的额定电流，同理可知灯L 的额定电流，根据串联电路电流的规
1 2
律确定电路的最大电流，根据P＝UI求出灯L 的实际功率，从而得出L 、L 消耗的实际总
2 1 2
功率最大值。
【解答】解：（1）对L 来说，由图知，当电压为1V时，电流为0.1A，由欧姆定律，
1
R ＝ ＝ ＝10 ；当电压为6V时，电流为0.5A，同理，R ＝12 ；故L 灯丝电阻
11 12 1
Ω Ω
都随电流的增大而增大，
同理，可得出L 灯丝电阻都随电流的增大而增大；
2
（2）若将L 、L 并联接在学生电源间，电源电压调节为6伏，根据并联电路电压的规律，两
1 2
灯的电压为6V，通过两灯的电流分别为0.5A和1A，根据并联电路电流的规律，干路电流
为：
I＝I +I ＝0.5A+1A＝1.5A，
1 2
通电5分钟，则两灯泡消耗的总电能为：
W＝UIt＝6V×1.5A×5×60s＝2700J；
（3）由P＝UI，灯L 的额定电流为：
1
I ＝ ＝ ＝0.5A，同理，灯L 的额定电流为1A，根据串联电路电流的规律，电路的最
L1 2
大电流为
0.5A，灯L 的实际功率为3W，
1
由图知，灯L 的电压为2V，故其实际功率为：
2
第22页（共23页）P ＝U I ＝2V×0.5A＝1W
2 2 L1
L 、L 消耗的实际总功率最大值是：
1 2
P＝P +P ＝3W+1W＝4W。
1 2
答：（1）由图可知，L 、L 的灯丝电阻都随电流的增大而增大；
1 2
（2）若将L 、L 并联接在学生电源间，电源电压调节为6伏，通电5分钟，则两灯泡消耗的
1 2
总电能为2700J；
（3）若将L 、L 串联接在学生电源间，调节电源电压，在保证每个灯泡两端电压不超过其
1 2
额定电压的情况下，L 、L 消耗的实际总功率最大值是4W。
1 2
【点评】本题考查欧姆定律、电功率公式的运用及串联电路的规律，关键是从图中获取有
效的信息。
第23页（共23页）
