2019年广东省深圳市中考物理试卷
一、选择题（共16小题，每小题1.5分，共24分．在每小题给出的4个选项中，只有一项符合
题目要求．）
1．（1.5分）下列有关光的表述正确的是（ ）
A．“凿壁偷光”——光的直线传播
B．岸上的人看到水中的鱼——光的镜面反射
C．“海市蜃楼”——光的漫反射
D．驾驶员看到后视镜中的景物——光的折射
2．（1.5分）下列与照相机成像原理相同的设备是（ ）
A．放大镜 B．近视眼镜 C．监控摄像头 D．投影仪

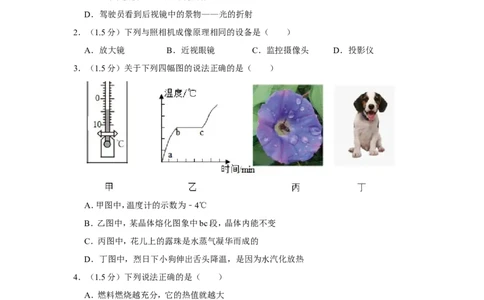

3．（1.5分）关于下列四幅图的说法正确的是（ ）
A．甲图中，温度计的示数为﹣4℃
B．乙图中，某晶体熔化图象中bc段，晶体内能不变
C．丙图中，花儿上的露珠是水蒸气凝华而成的
D．丁图中，烈日下小狗伸出舌头降温，是因为水汽化放热
4．（1.5分）下列说法正确的是（ ）
A．燃料燃烧越充分，它的热值就越大
B．内燃机用水做冷却液，是因为水的比热容较大
C．敲击大小不同的编钟，发出声音的音色不同
D．在闹市区安装噪声监测装置，可以减弱噪声
5．（1.5分）甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的s﹣t图象如图所示。
下列说法正确的是（ ）
第1页（共33页）A．2～4s内乙做匀速直线运动
B．4s 时甲、乙两物体的速度相等
C．0～4s内乙的平均速度为2m/s
D．3s时甲在乙的前方

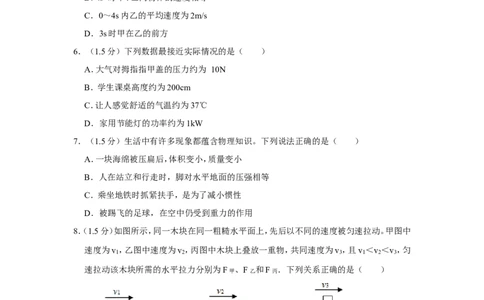

6．（1.5分）下列数据最接近实际情况的是（ ）
A．大气对拇指指甲盖的压力约为 10N
B．学生课桌高度约为200cm
C．让人感觉舒适的气温约为37℃
D．家用节能灯的功率约为1kW
7．（1.5分）生活中有许多现象都蕴含物理知识。下列说法正确的是（ ）
A．一块海绵被压扁后，体积变小，质量变小
B．人在站立和行走时，脚对水平地面的压强相等
C．乘坐地铁时抓紧扶手，是为了减小惯性
D．被踢飞的足球，在空中仍受到重力的作用
8．（1.5分）如图所示，同一木块在同一粗糙水平面上，先后以不同的速度被匀速拉动。甲图中
速度为v ，乙图中速度为v ，丙图中木块上叠放一重物，共同速度为v ，且v ＜v ＜v ，匀
1 2 3 1 2 3
速拉动该木块所需的水平拉力分别为F甲 、F乙 和F丙 ．下列关系正确的是（ ）
A．F甲 ＜F乙 ＜F丙 B．F甲 ＞F乙 ＞F丙
C．F甲 ＝F乙 ＜F丙 D．F甲 ＜F乙 ＝F丙
9．（1.5分）水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同
的小球M、N分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列
第2页（共33页）分析正确的是（ ）
A．两小球所受浮力F ＜F
M N
B．两种液体的密度
甲
＜
乙
C．两种液体对容器ρ底部的ρ压强p甲 ＝p乙
D．两种液体对容器底部的压力F甲 ＞F乙
10．（1.5分）如图，弧形轨道ab段光滑，bc段粗糙，小球从a点经最低点b运动至c点。下列
分析正确的是（ ）
A．从a到b的过程中，小球动能转化为重力势能
B．经过b点时，小球动能最大
C．从b到c的过程中，小球动能增大
D．从a到c的过程中，小球机械能守恒
11．（1.5分）下列说法正确的是（ ）
A．电荷的移动形成电流
B．电路中有电压就一定有电流
C．把一根铜丝均匀拉长后电阻变小
D．长时间使用的手机发烫，是因为电流的热效应
12．（1.5分）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状
态如图所示。下列判断正确的是（ ）
第3页（共33页）A．两球一定带同种电荷
B．两球可能带异种电荷
C．两球可能一个带电，一个不带电
D．两球均只受两个力

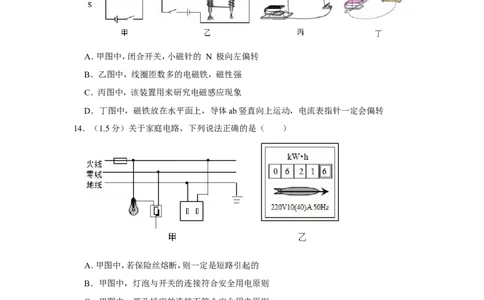

13．（1.5分）下列对电磁实验现象相应的解释正确的是（ ）
A．甲图中，闭合开关，小磁针的 N 极向左偏转
B．乙图中，线圈匝数多的电磁铁，磁性强
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
14．（1.5分）关于家庭电路，下列说法正确的是（ ）
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过 2200W
15．（1.5分）地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中，R′是滑动变阻
器，R是定值电阻。其中符合地磅工作原理的是（ ）
第4页（共33页）A．
B．
C．
D．
16．（1.5分）甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路
中，只闭合开关S 时，小灯泡L的实际功率为1W．下列说法错误（ ）
1
第5页（共33页）A．只闭合开关S 时，小灯泡L 的电阻为4
1
B．再闭合开关S 2 时，电流表示数增加0.2A Ω
C．再闭合开关S 时，电路总功率为1.4W
2
D．再闭合开关S 后，在1min 内电阻R产生的热量为240J
2
二、非选择题（共7小题，共36分）
17．（2分）一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的
入射光线和大致的折射光线。
18．（2分）如右图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画
出最小作用力的示意图。
19．（6分）如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，让同一小车从斜
面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动。乙图是探究“物体的动能
跟哪些因素有关”的实验装置，让同一钢球从斜面上不同的高度由静止滚下，碰到同一木
块上。请回答：
第6页（共33页）（1）甲实验中，小车在水平面上运动时，在竖直方向上受到的力有 和 ；在
水平
方向上受到摩擦力，且摩擦力越小，小车的速度减小得越 。从而可以推理：如果运
动的物体不受力，它将 。
（2）乙实验中的研究对象是 （选填“钢球”或“木块”），实验目的是探究物体的
动能大小与 的关系。
20．（6分）如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定
电压为5V。
（1）请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B
端移动时小灯泡变暗）。
（2）某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快
熄灭。出现这一故障的原因可能是 。排除故障后，闭合开关，移动滑动变阻器的滑
片P到某处，电压表的示数如乙图所示。若要测量小灯泡的额定功率，应将图中的滑片P
向 （选填“A”或“B”）端移动，直到电压表的示数为2.5V，此时电流表的示数
如丙图所示，则小灯泡的额定功率为 W。
（3）测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测
得的功率并不等于其额定功率的四分之一，其原因是 。
（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是 （填标号）。
A．探究电流与电压的关系
B．探究电流与电阻的关系
第7页（共33页）21．（7分）如图所示，斜面长s＝8m，高h＝3m。用平行于斜面F＝50N的拉力，将重力为G＝
100N的物体，由斜面的底端匀速拉到顶端，用时t＝10s。求：
（1）有用功W有 ；
（2）拉力做功的功率P；
（3）物体受到的摩擦力f；
（4）该斜面的机械效率 。
η
22．（7分）“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机
必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U＝6V；R 为气敏电
1
阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小
于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑
动变阻器R 的滑片）对测试仪进行调零，此时电压表示数为U ＝5V，调零后R 的滑片位
2 1 2
置保持不变。
（1）当电压表示数为U ＝5V时，求R 消耗的电功率；
1 1
（2）当电压表示数为U ＝5V时，求R 接入电路中的阻值；
1 2
（3）某次检测中，电流表示数I ′＝0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
1
23．（7分）（1）如甲图所示的电路，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小
灯泡损坏了。请你在不拆开原电路的基础上，从乙图所示的实验器材中任选一种连入电路，
设计检测方法，找出损坏的小灯泡，并完成表格中相关内容。
第8页（共33页）所选器材 检测电路图 现象与结论
（2）2019年6月5日12时06分，在我国黄海某海域，科技人员使用“长征十一号”运载
火箭进行“一箭七星”海上发射技术试验，运载火箭点火后，箭体腾空而起并加速上升，
直冲云霄，把卫星顺利送入距离地面600千米高的预定轨道。首次海上发射取得圆满成功，
填补了我国运载火箭海上发射的空白。
在火箭上升过程中，为了能够近距离拍摄到箭体周围的实况，“长征十一号”火箭上装有
高清摄像机，摄像机的镜头是由耐高温的材料制成的。
小宇同学观看发射时的电视画面发现：箭体在上升过程中有一些碎片脱落，且脱落的碎片
先上升一段距离后才开始下落。
请从上述材料中找出涉及物理知识的内容，模仿范例格式，写出对应的物理知识或规律
（任写三条）。
相关描述 物理知识或规律
范例 火箭加速上升 受非平衡力
1
2
3
第9页（共33页）2019 年广东省深圳市中考物理试卷
参考答案与试题解析
一、选择题（共16小题，每小题1.5分，共24分．在每小题给出的4个选项中，只有一项符合
题目要求．）
1．（1.5分）下列有关光的表述正确的是（ ）
A．“凿壁偷光”——光的直线传播
B．岸上的人看到水中的鱼——光的镜面反射
C．“海市蜃楼”——光的漫反射
D．驾驶员看到后视镜中的景物——光的折射
【分析】对三种光现象的理解如下：
光在同一均匀介质中沿直线传播，光沿直线传播的例子有：小孔成像、影子的形成、日食
和月食现象等；
光在传播的过程中遇到障碍，就会发生光的反射，平面镜成像的原理就是光的反射，我们
能够看到不发光的物体也是由于光的反射；
光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫做光的折射。
【解答】解：A．“凿壁偷光”属于光的直线传播现象，该选项符合题意；
B．岸上的人看到水中的鱼属于光的折射现象，不是镜面反射现象，该选项不符合题意；
C．“海市蜃楼”属于光的折射现象，不是光的漫反射现象，该选项不符合题意；
D．通过后视镜观察景物，属于光的反射现象，不是光的折射现象，该选项不符合题意；
故选：A。
【点评】此题考查的是我们生活中光现象原理的判断，光的直线传播和光的折射是中考时
必考的知识点。
2．（1.5分）下列与照相机成像原理相同的设备是（ ）
A．放大镜 B．近视眼镜 C．监控摄像头 D．投影仪
【分析】照相机成像原理：U＞2f，成倒立、缩小的实像。
【解答】解：
根据凸透镜成像的规律，当物距大于两倍焦距时，凸透镜成倒立、缩小的实像，为照相机
的成像原理；
A．放大镜是利用凸透镜成正立、放大虚像的原理，故A不符合题意；
第10页（共33页）B．近视眼镜利用了凹透镜对光线的发散作用，故B不符合题意；
C．监控摄像头是利用凸透镜成倒立、缩小实像的原理，故C符合题意；
D．投影仪是利用凸透镜成倒立、放大实像的原理，故D不符合题意；
故选：C。
【点评】本题主要考查学生利用光学知识解释生活中常见的物理现象，此题的关键是掌握
照相机成像原理。
3．（1.5分）关于下列四幅图的说法正确的是（ ）
A．甲图中，温度计的示数为﹣4℃
B．乙图中，某晶体熔化图象中bc段，晶体内能不变
C．丙图中，花儿上的露珠是水蒸气凝华而成的
D．丁图中，烈日下小狗伸出舌头降温，是因为水汽化放热
【分析】A．温度计读数，认清分度值；
B．晶体熔化时吸热，内能增大，温度不变；
C．露珠是水蒸气液化形成的；
D．水汽化吸热。
【解答】解：
A．由图知，液柱所在刻度在0℃下方，且温度计的分度值为1℃，则温度计的示数为﹣
4℃，故A正确；
B．此图象为晶体熔化图象，晶体熔化时吸热，其内能增大，故B错误；
C．花儿上的露珠是空气中的水蒸气遇冷液化形成的，不是凝华，故C错误；
D．小狗伸舌头降温是利用水汽化吸热的原理，不是放热，故D错误；
故选：A。
【点评】本题考查的知识点较多，但难度不大。
4．（1.5分）下列说法正确的是（ ）
A．燃料燃烧越充分，它的热值就越大
第11页（共33页）B．内燃机用水做冷却液，是因为水的比热容较大
C．敲击大小不同的编钟，发出声音的音色不同
D．在闹市区安装噪声监测装置，可以减弱噪声
【分析】（1）热值是燃料的特性，和燃料的质量、燃料是否燃烧、燃烧是否充分等因素无关；
（2）根据Q＝cm△t作出分析；
（3）音色是发声体所特有的，和发声体的材料、结构有关；
（4）减弱噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱。
【解答】解：A．燃料的热值是燃料的特性，与实际燃烧情况无关，故该选项错误；
B．水的比热容比较大，等质量物质在升高相同温度时，水吸收的热量多，适合作为内燃机
的冷却液，该选项正确；
C．敲击大小不同的编钟，是音调不同，相同乐器发出的声音的音色相同，该选项错误；
D．噪声监测装置只能监测噪声等级，不能减弱，该选项错误。
故选：B。
【点评】此题主要考查的是学生对热值是燃料的特性、比热容、声音的三个特性和减弱噪
声途径的了解和掌握，基础性题目。
5．（1.5分）甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的s﹣t图象如图所示。
下列说法正确的是（ ）
A．2～4s内乙做匀速直线运动
B．4s 时甲、乙两物体的速度相等
C．0～4s内乙的平均速度为2m/s
D．3s时甲在乙的前方
【分析】此图象为s﹣t图象，先明确甲乙的运动状态，然后比较甲乙的运动速度和通过的
距离。
【解答】解：由图象知，甲是一条过原点的直线，说明甲通过的路程与其时间成正比，即甲
保持匀速直线运动；前2s，乙是一条过原点的直线，所以做匀速直线运动；2s后乙的位置
第12页（共33页）没有变化，所以处于静止状态，即乙是先匀速直线运动后静止。
A、2～4s 内，乙是静止状态。故A错误；
B、4s 时甲是匀速直线运动状态，乙是静止状态，速度不同。故B错误；
C、0～4s 乙运动的路程是 8m，时间是 4s，平均速度为v＝ ＝ ＝2 m/s。故C正确；
D、3s 时，乙运动的路程是 8m，甲运动的路程是 6m，乙在甲前方。故D错误。
故选：C。
【点评】此题考查了s﹣t图象的分析和平均速度计算公式的应用，根据图象特点确定物体
运动状态，是解决此类问题的第一步。
6．（1.5分）下列数据最接近实际情况的是（ ）
A．大气对拇指指甲盖的压力约为 10N
B．学生课桌高度约为200cm
C．让人感觉舒适的气温约为37℃
D．家用节能灯的功率约为1kW
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据
需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一标准大气压约为105 Pa，手指甲的面积大约 1cm2，根据：F＝pS＝
105Pa×1×10﹣4m2＝10 N，故A符合实际；
B、中学生的身高约为160cm，学生课桌高度约为中学生身高的一半，大约为 80cm，故B
不符合实际；
C、人的正常体温为37℃，让人感觉舒适的气温约为23℃，故C不符合实际；
D、家用节能灯的功率约为20W，故D不符合实际。
故选：A。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，
找出符合实际的选项即可。
7．（1.5分）生活中有许多现象都蕴含物理知识。下列说法正确的是（ ）
A．一块海绵被压扁后，体积变小，质量变小
B．人在站立和行走时，脚对水平地面的压强相等
C．乘坐地铁时抓紧扶手，是为了减小惯性
D．被踢飞的足球，在空中仍受到重力的作用
【分析】（1）质量是物体的一种属性，它不随物质的形状、位置、状态、温度的改变而改变；
第13页（共33页）（2）人正常站立时，是双脚着地，而行走时，是单脚着地，根据公式 可知，在压力相等
时，受力面积不同，则压强不同；
（3）物体具有的保持运动状态不变的性质，叫惯性，一切物体都具有惯性，而惯性只与物
体的质量有关。抓紧扶手是为了防止惯性带来的危害；
（4）地球上的物体都要受到竖直向下的重力作用。
【解答】解：
A．质量是物体的一种属性，与物体的形状无关；一块海绵被压扁后，体积变小，但质量不
变，故A错误；
B．人站立和行走时，对地面的压力相同，而脚与地面的接触面积不同，所以对地面的压强
不同，故B错误；
C．惯性的大小只与物体的质量有关，抓紧扶手是为了防止惯性带来的危害，不能减小惯
性，故C错误；
D．被踢飞的足球在空中仍受到重力作用，所以最终会下落到地面，故D正确。
故选：D。
【点评】本题考查了质量的属性、压强公式的灵活运用、惯性的理解和掌握以及重力的知
识。
8．（1.5分）如图所示，同一木块在同一粗糙水平面上，先后以不同的速度被匀速拉动。甲图中
速度为v ，乙图中速度为v ，丙图中木块上叠放一重物，共同速度为v ，且v ＜v ＜v ，匀
1 2 3 1 2 3
速拉动该木块所需的水平拉力分别为F甲 、F乙 和F丙 ．下列关系正确的是（ ）
A．F甲 ＜F乙 ＜F丙 B．F甲 ＞F乙 ＞F丙
C．F甲 ＝F乙 ＜F丙 D．F甲 ＜F乙 ＝F丙
【分析】解决此题需掌握：
（1）影响摩擦力大小的因素：压力大小和接触面的粗糙程度；
（2）物体做匀速直线运动，受平衡力，平衡力的大小相等。
【解答】解：滑动摩擦力与接触面的粗糙程度和压力大小有关，与速度大小无关。
由题意和图示可知，甲乙丙三图中接触面的粗糙程度相同，甲、乙对水平面的压力相同，
第14页（共33页）丙对水平面的压力较大（木块上叠放一重物），故摩擦力的大小关系为f甲 ＝f乙 ＜f丙 ；
因为三图中木块都在做匀速直线运动，所以由二力平衡条件可知拉力F＝f，即 F甲 ＝F乙
＜F丙 ，故C正确；
故选：C。
【点评】此题考查了影响滑动摩擦力大小的因素，在分析时，注意控制变量法的应用，并注
意摩擦力的大小与接触面积无关。
9．（1.5分）水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同
的小球M、N分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列
分析正确的是（ ）
A．两小球所受浮力F ＜F
M N
B．两种液体的密度
甲
＜
乙
C．两种液体对容器ρ底部的ρ压强p甲 ＝p乙
D．两种液体对容器底部的压力F甲 ＞F乙
【分析】（1）由图可知：M在甲液体中漂浮，N在乙液体中悬浮，则根据漂浮和悬浮的条件
来即可判断浮力大小关系。
（2）根据浮沉条件即可判断液体密度的大小；
（3）根据p＝ 液gh比较容器底面受到的压强大小；
（4）根据F＝ρpS比较容器底面受到的压力大小。
【解答】解：
A、小球 M 在甲液体中漂浮，则浮力F ＝G ，小球 N 在乙液体中悬浮，则浮力F ＝
M M N
G ，由于小球M、N 完全相同，即G ＝G ，则有F ＝F ，故 A错误；
N M N M N
B、小球 M 在甲液体中漂浮，则密度 M ＜ 甲 ，小球 N 在乙液体中悬浮，则密度 N ＝ 乙 ，
由于小球M、N 完全相同，即 M ＝ ρ N ，则ρ有 甲 ＞ 乙 ，故B错误； ρ ρ
C、由B选项分析可知：
甲
＞ 乙ρ，两ρ容器液面相ρ 平即ρ容器底部深度h相同，根据液体压强
计算公式 p＝ gh 可知，ρ p甲 ＞ρ p乙 ，故C错误；
D、由C选项分ρ析得容器底部液体压强p甲 ＞p乙 ，两容器底面积相同，由压力计算公式 F
第15页（共33页）＝pS 得，容器底部受到液体压力F甲 ＞F乙 ，故D正确。
故选：D。
【点评】此题综合考查了阿基米德原理、物体浮沉条件及其应用、压强的大小比较等知识
点，是一道综合性较强的题目，本题也可以利用物体浮沉条件比较两种液体的密度关系。
10．（1.5分）如图，弧形轨道ab段光滑，bc段粗糙，小球从a点经最低点b运动至c点。下列
分析正确的是（ ）
A．从a到b的过程中，小球动能转化为重力势能
B．经过b点时，小球动能最大
C．从b到c的过程中，小球动能增大
D．从a到c的过程中，小球机械能守恒
【分析】（1）重力势能的大小和物体的质量以及所处位置的高度有关，判断重力势能是否
改变，看它的质量和高度是否变化就可以了；动能的大小和物体的质量以及运动的速度快
慢有关，判断动能的大小看它的质量和运动快慢是否变化就可以了。
（2）判断是哪种能量转化成了另一种能量的标准是：减小的转化为增多的。
【解答】解：A、从a到b的过程中，小球质量不变，高度降低，速度变大，故重力势能减少，
动能增大，属于重力势能转化为动能，故A错误；
B、小球从a运动到b动能增大；从b运动到c动能减小，则在b点处小球动能最大，故B
正确；
C、小球从b到c的过程中，高度增加，同时克服摩擦力做功，速度减小，则小球的动能减
小，故C错误；
D、bc段弧形轨道粗糙，因此小球在bc段运动时会克服摩擦力做功，会有一部分机械能转
化为内能，则机械能会减小，故D错误；
故选：B。
【点评】掌握动能、重力势能的影响因素，理解重力势能和动能的转化可从高度和速度来
理解，可以帮助我们更好的理解能量的转化。
11．（1.5分）下列说法正确的是（ ）
第16页（共33页）A．电荷的移动形成电流
B．电路中有电压就一定有电流
C．把一根铜丝均匀拉长后电阻变小
D．长时间使用的手机发烫，是因为电流的热效应
【分析】A、电荷的定向移动才形成电流；
B、电路要形成电流必须满足两个必要条件： 有电压 形成了闭合回路
C、铜丝均匀拉长后长度变长电阻变大，拉长①的同时横截②面积变小，电阻变大；
D、电流经过导体时会产生热量，这就是电流的热效应。
【解答】解：A、电荷的定向移动形成电流，该说法中缺少“定向”二字，故 A 错误。
B、电路中有电压时，要形成电流还必须保证电路是通路，故 B错误。
C、铜丝被均匀拉长之后，铜丝的横截面积变小，长度变长，则铜丝的电阻增大，故C错误。
D、手机电路中的元件有电阻，长时间使用后，由于电流的热效应会使得手机发热，故 D
正确。
故选：D。
【点评】该题考查了学生电学中电流、电阻、电热等几个基本概念。
12．（1.5分）在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状
态如图所示。下列判断正确的是（ ）
A．两球一定带同种电荷
B．两球可能带异种电荷
C．两球可能一个带电，一个不带电
D．两球均只受两个力
【分析】电荷间的相互作用规律为：同种电荷相互排斥，异种电荷相互吸引。带电体可以吸
引轻小物体。
根据两轻质小球所带电荷是同种电荷还是异种电荷，并结合两球表现出的作用力即可判
断。
【解答】解：
A、由于同种电荷互相排斥，两带电小球表现出排斥现象，所以，两球一定带同种电荷，故
第17页（共33页）A正确；
B、异种电荷互相吸引，两带电小球没有吸引紧贴，所以，两球不可能带异种电荷，故B错
误；
C、带电体会吸引不带电的物体，若一个带电一个不带电，则两球会相互吸引紧贴，故C错
误；
D、由受力分析可得，两小球均受到重力、绳子给的拉力、小球所带同种电荷间的排斥力，
故两球均受三个力，故D错误；
故选：A。
【点评】本题考查了电荷间的相互作用规律，物体的受力情况及运动状态判断，有一定综
合性，属易错题目。
13．（1.5分）下列对电磁实验现象相应的解释正确的是（ ）
A．甲图中，闭合开关，小磁针的 N 极向左偏转
B．乙图中，线圈匝数多的电磁铁，磁性强
C．丙图中，该装置用来研究电磁感应现象
D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转
【分析】A、甲图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出
小磁针N极的指向；
B、电磁铁的磁性与电流大小和线圈匝数有关；
C、装置中有电源，为研究通电导体在磁场中受力的作用；
D、切割磁感线会产生感应电流。
【解答】解：A、根据安培定则可知，螺线管的右端是N极，左端是S极，则小磁针N极将向
右偏转，故A错误；
B、电磁铁的磁性与电流大小和线圈匝数有关，电流相同时，线圈匝数越多，磁性越强，故
B 正确；
C、图中装置为研究通电导体在磁场中受力的作用，与电磁感应现象无关，故 C错误；
D、丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体 ab 竖直向上运动时，不能切割磁
第18页（共33页）感线，也就不会产生感应电流，故 D错误；
故选：B。
【点评】本题必须要通过读图明确图中实验所反映的物理知识，这是电磁学中常见的几个
实验，都是我们应该重点掌握的内容。
14．（1.5分）关于家庭电路，下列说法正确的是（ ）
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过 2200W
【分析】（1）保险丝熔断是因为电流过大，电流过大是短路或总功率过大。
（2）火线首先过开关进灯泡顶端的金属点是最安全的。
（3）对于两孔插座左零右火。
（4）根据电能表上标的电压和电流进行计算。
【解答】解：
A、保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故A说法错误。
B、甲图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切
断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故B说法错误。
C、甲图中，插座的左孔接零线，右孔接火线，不符合于两孔插座“左零右火”接法，不符
合安全用电原则，故C说法正确。
D、电能表上标有 10（40）A，10A指标定电流，40A是允许通过的最大电流，
则电能表所在电路的最大总功率P＝UI＝220V×40A＝8800W，故D说法错误。
故选：C。
【点评】（1）掌握家庭电路中安全用电原则，珍爱生命。
（2）根据电能表的参数能计算允许通过的最大功率，还能计算用电器的功率等。
15．（1.5分）地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中，R′是滑动变阻
第19页（共33页）器，R是定值电阻。其中符合地磅工作原理的是（ ）
A．
B．
C．
D．
【分析】解决本题首先要明确电流表和电压表在电路中的正确连接方式，明确在电路中电
压表或电流表所测的是哪部分的电压或者电流，再次分析电路，当重物越重时，会使电路
中滑动变阻器的电阻如何变化，从而影响电压表或者电流表的变化是否符合题目要求；
【解答】解：
A、由图知，定值电阻R和滑动变阻器R′串联，电流表测电路中的电流；
重物越重时，滑片向下滑动，变阻器R′接入电路的电阻变大，由欧姆定律可知，电路中电
第20页（共33页）流变小，则电流表读数变小，不符合电表示数越大的要求，故A错误；
B、由图知，定值电阻R和滑动变阻器R′串联，电压表测定值电阻R两端的电压；
重物越重时，滑片向下滑动，变阻器R′接入电路的电阻变小，由欧姆定律可知，电路中电
流变大，则定值电阻R两端电压变大，即电压表示数变大，故B正确；
C、由图知，电流表把变阻器R′短路，电流不经过R′，所以无论重物怎么变化，电流表
的读数都不变，故C错误；
D、由图知，电压表串联接入电路，电压表相当于测电源电压，所以无论重物怎么变化，电
压表的读数都不变，故D错误；
故选：B。
【点评】本题考查欧姆定律的应用，关键是对电路的分析。
16．（1.5分）甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路
中，只闭合开关S 时，小灯泡L的实际功率为1W．下列说法错误（ ）
1
A．只闭合开关S 时，小灯泡L 的电阻为4
1
B．再闭合开关S 2 时，电流表示数增加0.2A Ω
C．再闭合开关S 时，电路总功率为1.4W
2
D．再闭合开关S 后，在1min 内电阻R产生的热量为240J
2
【分析】（1）只闭合 S 时，电路为小灯泡L的简单电路，根据L 的实际功率结合图象找出
1
对应的电压和电流，然后根据欧姆定律求出小灯泡 L 的电阻；
（2）再闭合开关S 时，此时R、L并联接入电路，电流表测干路中的电流，增加的电流即为
2
通过R的电流；
（3）根据并联电路电流规律求出干路电流，然后根据P＝UI求出电路总功率；
（4）根据Q＝W＝UIt求出在1min 内电阻R产生的热量。
【解答】解：A、只闭合 S 时，电路为小灯泡L的简单电路，L 的实际功率为 1W，根据P＝
1
第21页（共33页）UI可知，
在甲图L的图线上找符合U、I乘积为 1W 的坐标，则有：U ＝2V，I ＝0.5A，
L L
则小灯泡 L 的电阻：R ＝ ＝ ＝4 ，故 A 正确；
L
Ω
B、由 A 选项分析得，电源电压U＝U ＝2V，再闭合 S 后，此时R、L并联接入电路，电
L 2
流表测干路中的电流，
电压为 2V，在甲图中找出 R 此时对应电流为0.2A，则电流表示数增大0.2A，故B正确；
C、电源电压为 2V，R的电流为 I ＝0.2A，L 的电流为I ＝0.5A，
R L
电路中总电流为 I＝I +I ＝0.2A+0.5A＝0.7A，
R L
则电路总功率：P＝U总I总 ＝2V×0.7A＝1.4W，故 C 正确；
D、再闭合 S 时，电阻R的电压为 2V，电流为 0.2A，
2
通电 1min 产生热量：Q＝W＝UIt＝2V×0.2A×60s＝24J，故D错误。
故选：D。
【点评】本题主要考查并联电路的特点、欧姆定律、电功率以及焦耳定律的应用，关键能从
图象上找出有用的信息，难度不大。
二、非选择题（共7小题，共36分）
17．（2分）一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的
入射光线和大致的折射光线。
【分析】（1）光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光
线分居法线两侧，反射角等于入射角，据此作出入射光线；
（2）光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射
角。据此作出折射光线。
【解答】解：
图中法线已经画出，根据反射角等于入射角在法线下侧的空气中画出入射光线；
光从空气斜射入玻璃时，折射角小于入射角，据此在玻璃内部法线的上侧作出折射光线；
第22页（共33页）如图所示：
【点评】本题主要考查光的反射和折射作图，关键是掌握光的反射和折射定律，注意作图
的要规范。
18．（2分）如右图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画
出最小作用力的示意图。
【分析】根据杠杆的平衡条件，要想施加最小的力，必须是力臂最大。
【解答】解：连接BC，则BC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力
方向向上，据此可画出最小的动力；如下图所示：
【点评】为了确定最小的力就必须找力臂最大时对应的力，此时力的作用点应该离支点最
远。
19．（6分）如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，让同一小车从斜
面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动。乙图是探究“物体的动能
跟哪些因素有关”的实验装置，让同一钢球从斜面上不同的高度由静止滚下，碰到同一木
块上。请回答：
第23页（共33页）（1）甲实验中，小车在水平面上运动时，在竖直方向上受到的力有 重力 和 支持力 ；
在水平
方向上受到摩擦力，且摩擦力越小，小车的速度减小得越 慢 。从而可以推理：如果运
动的物体不受力，它将 做匀速直线运动 。
（2）乙实验中的研究对象是 钢球 （选填“钢球”或“木块”），实验目的是探究物体
的动能大小与 速度大小 的关系。
【分析】（1）小车在竖直方向上受重力和支持力的作用，二者互相平衡；
甲实验中让同一小车从斜面上相同的高度由静止滑下，其目的是使小车在水平面运动的
起始速度相同，控制速度相同，改变接触面的粗糙程度，观察小车运动距离的远近反映阻
力对物体运动的影响；阻力越小，小车运动的距离越远，可以进行科学推理：当阻力为零
时小车会沿水平面匀速运动下去。
（2）钢球动能的大小是通过钢球对外做功的多少来体现，实验中通过观察木块被钢球推开
的距离反映做功的多少；
乙实验中让同一钢球从斜面上不同的高度由静止滚下，控制了小球的质量不变，目的是让
小球到达斜面底端的时的初速度不同，探究速度对小球动能的影响。
【解答】解：（1）让小车从斜面滑下后沿水平面运动，是为了使小车在水平面上运动时，竖
直方向上受到的重力和支持力相平衡，相当于小车只受水平方向上的摩擦力，且摩擦力越
小，小车的速度减小得越慢，从而可以推理：若水平面绝对光滑，运动的物体不受力，它将
会在水平面上做匀速直线运动；
（2）乙图的探究实验中，通过钢球推动木块的距离来反映钢球动能的大小，所以研究对象
是钢球；
实验中让同一钢球从斜面上不同的高度由静止滚下，到水平面的速度不同，高度越高，到
水平面的速度越大，在水平面上移动的距离越大，说明动能越大，是探究物体的动能大小
与速度的关系。
故答案为：（1）重力；支持力；慢；做匀速直线运动；（2）钢球；速度大小。
【点评】本题中涉及到两个实验，实验器材与实验方法有相似的地方：都用到了斜面；都采
用了控制变量法与转换法，学习中注意总结归纳。
第24页（共33页）20．（6分）如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定
电压为5V。
（1）请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B
端移动时小灯泡变暗）。
（2）某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快
熄灭。出现这一故障的原因可能是 闭合开关前滑动变阻器的滑片未调到最大阻值处 。
排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示。若
要测量小灯泡的额定功率，应将图中的滑片P向 A （选填“A”或“B”）端移动，直
到电压表的示数为2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为 0.8
W。
（3）测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测
得的功率并不等于其额定功率的四分之一，其原因是 灯泡电阻随温度发生变化 。
（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是 A （填标号）。
A．探究电流与电压的关系
B．探究电流与电阻的关系
【分析】（1）滑动变阻器串联，滑片向B移动时灯泡变暗，则变阻器的电阻需变大；
（2）连接电路过程中，开关需断开，闭合开关前，应将滑片移至最大阻值处；
根据图乙读出电压表的示数；根据串分压的知识，要增大电阻两端的电压，应减小滑动变
阻器的阻值，当电压为额定电压时，灯泡正常发光；
根据图丙读出电流表的示数，由P＝UI计算出电功率的值；
（3）根据P＝ ，当灯泡两端电压为额定电压的一半，根据灯的电阻随温度的变化而变化
分析；
（4）已知电阻值，电路可测电阻两端的电压，流过电阻的电流，据此判断可完成哪个实验。
第25页（共33页）【解答】解：（1）滑片向B移动时灯泡变暗，则其阻值变大，所以下面应接左边的A接线柱，
连图如下图所示：
（2）某小组连接好电路后，闭合开关后发现小灯泡发出明亮的光且很快熄灭，说明闭合开
关前，滑动变阻器的滑片没有在阻值最大处，即滑动变阻器的阻值太小，致使灯泡烧坏；
由图乙知，电压表的量程应为0～3V，分度值为0.1V，示数为1.8V；
灯泡两端电压低于额定电压，为使其正常发光，应减小滑动变阻器的阻值，将滑片向左端
即A端滑动，使电压表的示数为2.5V为止；
由图丙知，电流表的量程应为0～0.6A，分度值为0.02A，示数为0.32A，则P＝UI＝
2.5V×0.32A＝0.8W；
（3）若灯的电阻不变，根据P＝ ，灯泡两端电压为额定电压的一半，实际功率为额定 ，
而实际中，灯的电阻随温度的变化而变化，故测得的功率不等于其额定功率的 ；
（4）把小灯泡换成定值电阻后，电阻阻值R一定，由电压表可测出电阻两端的电压U，电
流表可测流过电阻的电流，因此利用该电路可完成“探究电流与电压的关系”关系实验，
故A正确；
故选：A。
故答案为：（1）连图如上图所示；（2）闭合开关前滑动变阻器的滑片未调到最大阻值处；
A；0.8； （3）灯泡电阻随温度发生变化；（4）A。
【点评】本题考查了测“小灯泡电功率”的实验中实验器材的正确使用、电路的连接、注
意事项、电路故障分析和利用欧姆定律及功率的计算等问题，虽综合性强，但都是很基础、
很重点的知识，只要掌握以上知识点，解决此题不难。
21．（7分）如图所示，斜面长s＝8m，高h＝3m。用平行于斜面F＝50N的拉力，将重力为G＝
100N的物体，由斜面的底端匀速拉到顶端，用时t＝10s。求：
第26页（共33页）（1）有用功W有 ；
（2）拉力做功的功率P；
（3）物体受到的摩擦力f；
（4）该斜面的机械效率 。
η
【分析】（1）根据W有用 ＝Gh求出有用功；
（2）根据W总 ＝Fs求出总功，根据P＝ 求出功率；
（3）求出额外功，物体克服摩擦力做的功为额外功，根据W额 ＝fs求出摩擦力；
（4）根据 ＝ 求出机械效率。
η
【解答】解：（1）物体克服重力所做的有用功：
W有用 ＝Gh＝100N×3m＝300J；
（2）拉力做的总功：
W总 ＝Fs＝50N×8m＝400J，
拉力做功的功率：
P＝ ＝ ＝40W；
（3）物体克服摩擦力做的额外功：
W额 ＝W总 ﹣W有用 ＝400J﹣300J＝100J，
由W额 ＝fs得，物体受到的摩擦力：
f＝ ＝ ＝12.5N；
（4）该斜面的机械效率：
＝ ×100%＝ ×100%＝75%。
η
答：（1）有用功300J；
（2）拉力做功的功率40W；
（3）物体受到的摩擦力12.5N；
第27页（共33页）（4）该斜面的机械效率75%。
【点评】熟练运用功的计算公式，明确总功、有用功、额外功间的关系，是解答此题的关键。
22．（7分）“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机
必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U＝6V；R 为气敏电
1
阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小
于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑
动变阻器R 的滑片）对测试仪进行调零，此时电压表示数为U ＝5V，调零后R 的滑片位
2 1 2
置保持不变。
（1）当电压表示数为U ＝5V时，求R 消耗的电功率；
1 1
（2）当电压表示数为U ＝5V时，求R 接入电路中的阻值；
1 2
（3）某次检测中，电流表示数I ′＝0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
1
【分析】（1）由图象读出酒精含量为0mg/100mL时气敏电阻的阻值，根据P＝ 求出R
1
消耗的电功率；
（2）求出R 两端的电压，根据串联分压原理求出R 接入电路中的阻值；
2 2
（3）根据欧姆定律求出此时的电路总电阻，再求出气敏电阻的阻值，由图象分析属于酒驾
还是醉驾。
【解答】解：
（1）由电路图可知，气敏电阻R 与变阻器R 串联，电压表测R 两端的电压，电流表测电
1 2 1
路中的电流；
由图象可知，气体中酒精含量为0mg/100mL时，气敏电阻的阻值R ＝50 ，
1
R 1 消耗的电功率： Ω
第28页（共33页）P ＝ ＝ ＝0.5W；
1
（2）此时R 两端的电压：
2
U ＝U﹣U ＝6V﹣5V＝1V，
2 1
根据串联电路的分压规律可得： ＝ ，
即： ＝ ，
解得R 接入电路中的阻值：R ＝10 ；
2 2
（3）某次检测中，电流表示数I
1
′Ω＝0.2A，
根据欧姆定律可得，此时电路的总电阻：
R总 ＝ ＝ ＝30 ，
Ω
由电阻的串联可得，此时气敏电阻R 的阻值：
1
R
1
′＝R总 ﹣R
2
＝30 ﹣10 ＝20 ，
由图象可知，R
1
′＝Ω20 时Ω，气体Ω中酒精含量大于0mg/100mL且小于80mg/100mL，则此
驾驶员属于酒驾。 Ω
答：（1）R 消耗的电功率为 0.5W；
1
（2）R 接入电路的阻值为 10 ；
2
（3）此驾驶员为酒驾。 Ω
【点评】此题主要考查的是学生对欧姆定律和串联电路电压、电阻特点的理解和掌握，读
懂图象是解决此题的关键。
23．（7分）（1）如甲图所示的电路，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小
灯泡损坏了。请你在不拆开原电路的基础上，从乙图所示的实验器材中任选一种连入电路，
设计检测方法，找出损坏的小灯泡，并完成表格中相关内容。
第29页（共33页）所选器材 检测电路图 现象与结论
电压表 闭合开关，若电压表有示
数，则 L 断路，若电压表有
1
示数，则 L 断路
2
检测灯泡 若检测灯泡发光，则 L 断
1
路，若检测灯泡不发光，则
L 断路
2
（2）2019年6月5日12时06分，在我国黄海某海域，科技人员使用“长征十一号”运载
火箭进行“一箭七星”海上发射技术试验，运载火箭点火后，箭体腾空而起并加速上升，
直冲云霄，把卫星顺利送入距离地面600千米高的预定轨道。首次海上发射取得圆满成功，
填补了我国运载火箭海上发射的空白。
在火箭上升过程中，为了能够近距离拍摄到箭体周围的实况，“长征十一号”火箭上装有
高清摄像机，摄像机的镜头是由耐高温的材料制成的。
小宇同学观看发射时的电视画面发现：箭体在上升过程中有一些碎片脱落，且脱落的碎片
先上升一段距离后才开始下落。
请从上述材料中找出涉及物理知识的内容，模仿范例格式，写出对应的物理知识或规律
（任写三条）。
相关描述 物理知识或规律
范例 火箭加速上升 受非平衡力
1 箭体腾空而起并加速上升 箭体加速上升动能增大
2 箭体腾空而起，直冲云霄 箭体重力势能增大
第30页（共33页）3 火箭上装有高清摄像机 凸透镜成像原理
【分析】（1）在实验出现故障时，可以采用导线检测，也可以采用电压表检测，也可以采用
检测灯泡检测，这是常用的几种方法。
（2）仔细读给定的信息，一般从力、热、光、电、磁等方面分析。
【解答】解：
（1） 可以采用导线检测，如图，闭合开关，若L 发光，则L 断路，若L 不发光，则L 断
2 1 2 2
路。①
可以采用电压表检测，如图，若电压表有示数，则L 断路，若电压表有示数，则L 断路。
1 2
②
若可以采用检测灯泡检测，如图，检测灯泡发光，则L 断路，若检测灯泡不发光，则L
1 2
③断路。
（2） 运载火箭点火后——燃料燃烧化学能转化为内能。
箭体①腾空而起并加速上升，直冲云霄——箭体加速上升，箭体的质量不变，速度增大，
②动能增大。
箭体腾空而起，直冲云霄——箭体上升，箭体的质量不变，高度增大，重力势能增大。
③火箭上装有高清摄像机——凸透镜成像原理。
第31页（共33页）
④摄像机的镜头是由耐高温的材料制成的——材料熔点高。
⑤脱落的碎片先上升一段距离后才开始下落——碎片具有惯性。
⑥故答案为：（1）（任意选择其中的两种即可）
导线；
①
闭合开关，若L 发光，则L 断路，若L 不发光，则L 断路。
2 1 2 2
电压表；
②若电压表有示数，则L 断路，若电压表有示数，则L 断路。
1 2
检测灯泡；
③
检测灯泡发光，则L 断路，若检测灯泡不发光，则L 断路。
1 2
（2）（任意选择其中的两种即可）
运载火箭点火后——燃料燃烧化学能转化为内能。
①箭体加速上升——箭体动能增大。
②箭体腾空而起，直冲云霄——箭体重力势能增大。
③火箭上装有高清摄像机——凸透镜成像原理。
④摄像机的镜头是由耐高温的材料制成的——材料熔点高。
⑤脱落的碎片先上升一段距离后才开始下落——碎片具有惯性。
【⑥点评】对于给定信息找出有关的物理知识，一般从学习的力、热、光、电、磁等方面分析，
第32页（共33页）一般情况下包含的力学部分较多，从惯性、运动状态、机械能等方面分析。
第33页（共33页）
