2023年广东省深圳市中考物理试卷
一、单项选择题（本题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一
项是符合题意的）
1．（2分）小明同学握笔如图所示。下列关于铅笔的描述正确的是（ ）
A．铅笔的长度约50cm
B．铅笔的质量约为50g
C．静止在桌面上的铅笔受平衡力
D．写字时铅笔和纸间的摩擦力是滚动摩擦力
2．（2分）下列说法正确的是（ ）
A．在学校内禁止鸣笛，这是在声音的传播过程中减弱噪音
B．响铃声音太大音调高
C．校内广播属于声音传播信息
D．同学们“唰唰”写字的声音是次声波
3．（2分）下列符合安全用电常识的是（ ）
A．用专用充电桩给电动车充电
B．亮亮同学更换灯泡无需关闭开关
C．电器起火可以用水灭火
D．导线绝缘层破损只要不触碰就可以继续使用
4．（2分）端午节煮粽子是中华文化的传统习俗，下列说法正确的是（ ）
A．燃料燃烧为内能转化为化学能
B．打开锅盖上面的白雾是水蒸气
C．加热粽子是利用做功增加内能
D．闻到粽子的香味是因为扩散现象
5．（2分）下列属于费力杠杆的是（ ）
第1页（共25页）A． 汽车方向盘 B． 门把手

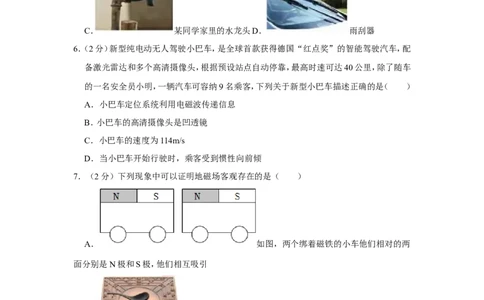

C． 某同学家里的水龙头D． 雨刮器
6．（2分）新型纯电动无人驾驶小巴车，是全球首款获得德国“红点奖”的智能驾驶汽车，配
备激光雷达和多个高清摄像头，根据预设站点自动停靠，最高时速可达40公里，除了随车
的一名安全员小明，一辆汽车可容纳9名乘客，下列关于新型小巴车描述正确的是（ ）
A．小巴车定位系统利用电磁波传递信息
B．小巴车的高清摄像头是凹透镜
C．小巴车的速度为114m/s
D．当小巴车开始行驶时，乘客受到惯性向前倾
7．（2分）下列现象中可以证明地磁场客观存在的是（ ）
A． 如图，两个绑着磁铁的小车他们相对的两
面分别是N极和S极，他们相互吸引
B． 如图，“司南之杓，投之于地，其柢指南”
第2页（共25页）C． 如图，通电螺线管吸引铁钉
D． 如图，小白同学制作的手摇发电机
8．（2分）如图，是一张大厦的照片，关于下列说法正确的是（ ）
A．照相机的镜头对光线有发散作用
B．照相机呈倒立放大的虚像
C．水中的像是光的反射造成的
D．在太阳下的大楼是光源
9．（2分）已知R ＝2 ，R ＝3 ，某同学分别按照图甲和图乙两种方式将电阻连接在一起，则
1 2
（ ） Ω Ω
A．图甲中R 与R 的电流比I ：I ＝2：3
1 2 1 2
B．图乙中R 与R 的电压比U ：U ＝3：2
1 2 1 2
C．图甲与图乙的总功率比P ：P ＝6：25
1 2
第3页（共25页）D．图甲与图乙的总功率比P ：P ＝25：6
1 2
10．（2分）如图，某同学将盛水的烧杯放在电子台秤上，台秤的示数如图甲所示：将一个物块
投入水中，漂浮时台秤示数为375g（如图乙），物体上表面始终保持水平，用力将物块压入
全部浸没在水中，此时台秤示数为425g（如图丙）；将物块继续下压，从丙到丁物块下表面
受到水的压力增加了0.8N，整个过程水始终未溢出，请问说法正确的是（ ）
A．木块的质量为125g
B．木块的密度为0.5g/cm3
C．从图丙到图丁，瓶底水的压强逐渐增大
D．从图丙到图丁，物体上表面受到水的压力增加了0.8N
三、作图题（本题共2小题，每题2分，共4分）
11．（2分）小白同学用斜向右上的拉力拉动物体，向右做匀速直线运动，请在图中画出：（1）
绳子对手的拉力F；（2）物块受到的摩擦力f。
12．（2分）画出两条光线经透镜折射后的光路。
四、填空题（本题共4小题，每空1分，共22分）
13．（3分）（1）某同学做了如下测量：如图1，物体质量为： g。如图2，停表读数
为： s。如图3，弹簧测力计读数为： N。
第4页（共25页）（2）如图甲，A、B是两个完全相同的物体，琴琴同学分别将A、B两物体拉到斜面顶端，对
物体做功情况如图乙所示，请问对物体A做的有用功是 J，对物体B做的额外功
是 J。
14．（7分）已知：电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器（30 ，1.2A）
Ω
（1）请帮助亮亮根据电路图，连接实物图。（要求：滑片在最右端时，电阻最大。）
（2）在闭合开关前，滑动变阻器滑片需要调到 端（选填“M”或“N”）。
（3）亮亮同学检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发
光，电流表偏转角度很小，请问故障原因是： ，接下来亮亮同学的
第5页（共25页）操作方法是： 。
（4）实验数据如表：
电压U/V 1 1.5 2 2.5 2.8
电流I/A 0.14 0.21 0.27 0.3 0.31
请问：正常发光时，小灯泡的电阻是： 。
（5）由实验数据说明：小灯泡的电阻随电压的增大而Ω 。（选填：“增大”、“变
小”或“不变”）
（6）小白同学在电路连接正确后，闭合开关。小灯泡亮了一下之后突然就熄灭，电流表无
示数电压表有示数，请在图丙中，画出电压表指针指的位置。（用带箭头的线段表示）
15．（4分）琴琴同学探究压强与受力面积的关系，得出了一个错误的结论。
（1）谁的压力大 ，谁的受力面积大 。（选填“海绵的大”“沙
坑的大”“两个相等”）
（2）改进这两个实验的意见： 。
（3）对比甲图选择下面的 对比探究压强和压力大小的关系。
16．（6分）如图所示，琴琴同学探究“水的沸腾与加热时间的关系”，水的质量为100g，实验
过中温度随时间变化的关系如下表。
min 0 0.5 1 1.5 2 …… 12
℃ 94 ？ 96 97 98 …… 98
（1）当加热0.5min时，温度计示数如图乙，读数为 ℃；
第6页（共25页）（2）根据示数研究得出水沸腾时的温度变化特征是：水沸腾时持续吸热，温度 ；
（选填“升高”“降低”或“不变”）
（3）琴琴同学实验过程中，水沸腾时的温度小于100℃，原因是 ；
（4）如何减少加热时间，请给琴琴同学提个建议： ；
（5）水在1分钟内吸收的热量为 J；
（6）根据第（5）步进一步探究，水沸腾后继续加热了10分钟，水的质量少了4g，探究蒸发
1克水吸收了多少热量？（忽略热量损失）
五、计算题（本题共2小题，17题7分，18题9分，共16分）
17．（7分）如图1是古时劳动人民亮亮同学用工具撬起木料的情景，如图二中已知其中BO：
OC＝1：5，木料的体积为4m3，木块的密度为0.5×103kg/m3。
（1）求木材所受重力？
（2）如图2，在B端有一木材对绳子的力F 为1×104N，当F 为多大时，木料刚好被抬起？
1 2
（3）随着时代发展，亮亮同学发现吊车能更方便地提起重物。如图3用一吊车匀速向上提
起木材，已知提升的功率为P＝10kW，那这个吊车在10s内可以将该木料提升的高度为多
高？
18．（9分）R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙、丙
的两个电路，R 为定值电阻，阻值为20 ，电源电压恒为6V，电流表量程为0～0.6A。
0
Ω
第7页（共25页）（1）当小白同学推力为0时，求电阻R的阻值。
（2）用300N的力推电阻，求R 的电功率（图乙）。
0
（3）图丙中当干路电流不超过电流表量程时，小白同学推力F的最大值。
六、综合题（本题共1小题，每空1分，共8分）
19．（8分）阅读下列文字，回答下列问题：
↩
↩
（1）船闸的工作原理是 ，图乙中船相对于大坝是 （填运动或静
止）。
（2）图丙中定滑轮的作用是 。
（3）琴琴同学在大坝上看到水面上波光粼粼，是因为水面部分区域发生了 反射，
第8页（共25页）一艘重2000吨的轮船驶入河中，受到的浮力为 。
（4）图丙的电梯：船上升速度为18m/min，则重物下降速度为 m/s，若船与江水
总重为1.5万吨，则电梯功率为 。
（5）如图丁所示，已知：电梯中4个发电机的电能与机械能的转换比为10：6，已知电源电
压恒定为U，求t 时通过每个发电机的电流为 。
1
第9页（共25页）2023年广东省深圳市中考物理试卷
参考答案与试题解析
一、单项选择题（本题共10小题，每小题2分，共20分。在每小题给出的四个选项中，只有一
项是符合题意的）

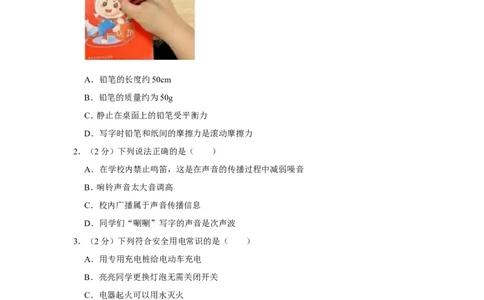

1．（2分）小明同学握笔如图所示。下列关于铅笔的描述正确的是（ ）
A．铅笔的长度约50cm
B．铅笔的质量约为50g
C．静止在桌面上的铅笔受平衡力
D．写字时铅笔和纸间的摩擦力是滚动摩擦力
【解答】解：
A、铅笔的长度约17cm，故A错误；
B、铅笔的质量约为5g，故B错误；
C、静止在桌面上的铅笔处于平衡状态，受平衡力的作用，故C正确；
D、写字时铅笔和纸间发生了相对滑动，该摩擦力是滑动摩擦力，故D错误。
故选：C。
2．（2分）下列说法正确的是（ ）
A．在学校内禁止鸣笛，这是在声音的传播过程中减弱噪音
B．响铃声音太大音调高
C．校内广播属于声音传播信息
D．同学们“唰唰”写字的声音是次声波
【解答】解：
A、在学校内禁止鸣笛，这是在声音的声源处减弱噪音，故A错误；
B、响铃声音太大指的是响度大，故B错误；
第10页（共25页）C、校内广播属于利用声音来传播信息，故C正确；
D、同学们“唰唰”写字的声音能被听到，不是次声波，故D错误。
故选：C。
3．（2分）下列符合安全用电常识的是（ ）
A．用专用充电桩给电动车充电
B．亮亮同学更换灯泡无需关闭开关
C．电器起火可以用水灭火
D．导线绝缘层破损只要不触碰就可以继续使用
【解答】解：A、生活中应该用专用充电桩给电动车充电，故A符合安全用电；
B、更换灯泡需关闭开关，保证用电器不带电，因而亮亮的做法不符合安全用电；
C、生活用水是导体，电器起火可以用水灭火，有可能发生触电事故，故C不符合安全用电；
D、使用导线绝缘皮破损的插线板，易发生触电事故，故B不符合安全用电。
故选：A。
4．（2分）端午节煮粽子是中华文化的传统习俗，下列说法正确的是（ ）
A．燃料燃烧为内能转化为化学能
B．打开锅盖上面的白雾是水蒸气
C．加热粽子是利用做功增加内能
D．闻到粽子的香味是因为扩散现象
【解答】解：A、燃料燃烧放热的过程是把化学能转化为内能的过程，故A错误；
B、水沸腾时会产生大量的水蒸气，白雾是水蒸气遇到较冷的锅盖液化成的小水珠，故B
错误；
C、加热粽子是利用热传递增加内能，故C错误；
D、闻到粽子的香味是因为扩散现象，故D正确。
故选：D。
5．（2分）下列属于费力杠杆的是（ ）
A． 汽车方向盘 B． 门把手
第11页（共25页）C． 某同学家里的水龙头D． 雨刮器
【解答】解：A、汽车方向盘属于轮轴，是变形的杠杆，因动力作用于轮上，阻力作用于轴上，
所以动力臂大于阻力臂，属于省力杠杆，故A不符合要求；
B、门把手属于轮轴，是变形的杠杆，因动力作用于轮上，阻力作用于轴上，所以动力臂大
于阻力臂，属于省力杠杆，故B不符合要求；
C、水龙头属于轮轴，是变形的杠杆，因动力作用于轮上，阻力作用于轴上，所以动力臂大
于阻力臂，属于省力杠杆，故C不符合要求；
D、雨刮器的动力作用于转轴附近，阻力作用于雨刮与玻璃的接触处，动力臂小于阻力臂，
属于费力杠杆，故D符合要求。
故选：D。
6．（2分）新型纯电动无人驾驶小巴车，是全球首款获得德国“红点奖”的智能驾驶汽车，配
备激光雷达和多个高清摄像头，根据预设站点自动停靠，最高时速可达40公里，除了随车
的一名安全员小明，一辆汽车可容纳9名乘客，下列关于新型小巴车描述正确的是（ ）
A．小巴车定位系统利用电磁波传递信息
B．小巴车的高清摄像头是凹透镜
C．小巴车的速度为114m/s
D．当小巴车开始行驶时，乘客受到惯性向前倾
【解答】解：A、电磁波能传递信息，小巴车定位系统利用电磁波传递信息的，故A正确；
B、小巴车的高清摄像头是一个凸透镜，成倒立、缩小的实像，故B错误；
C、小巴车的最高时速可达40公里，则v＝40km/h＝ m/s≈11.1m/s，故C错误；
D、当小巴车开始行驶时，小巴车向前运动，而乘客由于具有惯性，仍然要保持原来的运动
状态不变，所以乘客会向后倒，故D错误。
故选：A。
7．（2分）下列现象中可以证明地磁场客观存在的是（ ）
第12页（共25页）A． 如图，两个绑着磁铁的小车他们相对的两
面分别是N极和S极，他们相互吸引
B． 如图，“司南之杓，投之于地，其柢指南”
C． 如图，通电螺线管吸引铁钉
D． 如图，小白同学制作的手摇发电机
【解答】解：A、两个绑着磁铁的小车他们相对的两面分别是N极和S极，他们相互吸引，
是根据磁极间的相互作用规律，故A不符合题意；
B、“司南之杓，投之于地，其柢指南”是由于受到地磁场的作用，故B符合题意；
C、通电螺线管吸引铁钉，说明通电导体的周围存在磁场，将铁钉吸引住，故C不符合题意；
D、小白同学制作的手摇发电机是利用电磁感应来工作的，故D不符合题意。
故选：B。
8．（2分）如图，是一张大厦的照片，关于下列说法正确的是（ ）
第13页（共25页）A．照相机的镜头对光线有发散作用
B．照相机呈倒立放大的虚像
C．水中的像是光的反射造成的
D．在太阳下的大楼是光源
【解答】解：A、照相机的镜头相当于凸透镜，对光线有会聚作用，故A错误；
B、照相机是利用凸透镜成倒立、缩小实像的原理制成的，故B错误；
C、水中大厦的倒影属于平面镜成像，是光的反射现象，故C正确；
D、大楼无法自行发光，不属于光源，故D错误。
故选：C。
9．（2分）已知R ＝2 ，R ＝3 ，某同学分别按照图甲和图乙两种方式将电阻连接在一起，则
1 2
（ ） Ω Ω
A．图甲中R 与R 的电流比I ：I ＝2：3
1 2 1 2
B．图乙中R 与R 的电压比U ：U ＝3：2
1 2 1 2
C．图甲与图乙的总功率比P ：P ＝6：25
1 2
D．图甲与图乙的总功率比P ：P ＝25：6
1 2
【解答】解：
A、图甲中R 与R 串联，根据串联电路的电流规律可知，I ：I ＝1：1，故A错误；
1 2 1 2
B、图甲中R 与R 并联，根据并联电路的电压规律可知，U ：U ＝1：1，故B错误；
1 2 1 2
CD、图甲中的总电阻为：R＝R +R ＝2 +3 ＝5 ；图乙中的总电阻为：R'＝ ＝
1 2
Ω Ω Ω
＝1.2 ；
Ω
根据P＝ 可知，图甲与图乙的总功率比P ：P ＝ ： ＝ ＝ ＝6：25，故C
1 2
正确、D错误。
第14页（共25页）故选：C。
10．（2分）如图，某同学将盛水的烧杯放在电子台秤上，台秤的示数如图甲所示：将一个物块
投入水中，漂浮时台秤示数为375g（如图乙），物体上表面始终保持水平，用力将物块压入
全部浸没在水中，此时台秤示数为425g（如图丙）；将物块继续下压，从丙到丁物块下表面
受到水的压力增加了0.8N，整个过程水始终未溢出，请问说法正确的是（ ）
A．木块的质量为125g
B．木块的密度为0.5g/cm3
C．从图丙到图丁，瓶底水的压强逐渐增大
D．从图丙到图丁，物体上表面受到水的压力增加了0.8N
【解答】解：AB、将一个物块投入水中，漂浮时台秤示数为375g（如图乙），则木块的质量为
m木 ＝m排 ＝375g﹣300g＝75g，故A错误；
由甲、丙可知，木块排开水的质量为m排'＝425g﹣300g＝125g，根据密度公式可知，
V木 ＝V排 ＝ ＝ ＝125cm3，
则木块的密度为：
木
＝ ＝ ＝0.6g/cm3，故B错误；
ρ
C、从图丙到图丁，木块完全浸没在水中，V排 不变，水的深度不变，根据p＝ gh可知，瓶底
水的压强不变，故C错误； ρ
D、从图丙到图丁过程中，木块完全浸没在水中，V排 不变，根据阿基米德原理可知，浮力不
变，物块下表面受到水的压力增加了0.8N，根据浮力产生的原因可知，物体上表面受到水
的压力应增加0.8N，故D正确。
故选：D。
三、作图题（本题共2小题，每题2分，共4分）
第15页（共25页）11．（2分）小白同学用斜向右上的拉力拉动物体，向右做匀速直线运动，请在图中画出：（1）
绳子对手的拉力F；（2）物块受到的摩擦力f。
【解答】解：（1）绳子对手的拉力方向延绳子斜向下，作用点在手上，由此画出对手的拉力
示意图，如图所示；
（2）物块沿水平面向右做直线运动，则地面阻碍物块的运动，所以受到向左的摩擦力f，作
用点在物块的重心上，如图所示：
12．（2分）画出两条光线经透镜折射后的光路。
【解答】解：平行于主光轴的光线经凸透镜折射后，折射光线通过焦点；过光心的光线经凸
透镜折射后，其传播方向不变；如图所示：
四、填空题（本题共4小题，每空1分，共22分）
13．（3分）（1）某同学做了如下测量：如图1，物体质量为： 100. 6 g。如图2，停表读数为：
100.8 s。如图3，弹簧测力计读数为： 2. 6 N。
第16页（共25页）（2）如图甲，A、B是两个完全相同的物体，琴琴同学分别将A、B两物体拉到斜面顶端，对
物体做功情况如图乙所示，请问对物体A做的有用功是 2 J，对物体B做的额外功是
0.5 J。
【解答】解：（1）由图1可知，砝码质量为100g，标尺的分度值为0.2g，游码的示数为0.6g，
所以物体质量为100g+0.6g＝100.6g；
由图2可知，在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指
针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1min＝60s；
在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在40.8s处，所以秒
针指示的时间为40.8s，则秒表的读数为60s+40.8s＝100.8s；
在弹簧测力计的刻度板上，0.5N之间有5个小格，所以1个小格代表0.1N，也就是其分度
值为0.1N，弹簧测力计的示数为2.6N；
（2）有用功与额外功的和叫总功。由乙图知，W
A有用
＝W
A总
﹣W
A额
＝3J﹣1J＝2J，
如图甲，A、B是两个完全相同的物体，琴琴同学分别将A、B两物体拉到斜面顶端，做的
有用功相等，即W
A有用
＝W
B有用
＝2J，
对物体B做的额外功是：W
B额
＝W
B总
﹣W
B有用
＝2.5J﹣2J＝0.5J。
第17页（共25页）故答案为：（1）100.6；100.8；2.6；（2）2；0.5。
14．（7分）已知：电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器（30 ，1.2A）
Ω
（1）请帮助亮亮根据电路图，连接实物图。（要求：滑片在最右端时，电阻最大。）
（2）在闭合开关前，滑动变阻器滑片需要调到 N 端（选填“M”或“N”）。
（3）亮亮同学检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发
光，电流表偏转角度很小，请问故障原因是： 滑动变阻器接入电路的电阻太大 ，接下
来亮亮同学的操作方法是： 调节滑动变阻器的滑片，观察小灯泡能否发光 。
（4）实验数据如表：
电压U/V 1 1.5 2 2.5 2.8
电流I/A 0.14 0.21 0.27 0.3 0.31
请问：正常发光时，小灯泡的电阻是： 8. 3 。
（5）由实验数据说明：小灯泡的电阻随电压的增Ω大而 增大 。（选填：“增大”、“变
小”或“不变”）
（6）小白同学在电路连接正确后，闭合开关。小灯泡亮了一下之后突然就熄灭，电流表无
示数电压表有示数，请在图丙中，画出电压表指针指的位置。（用带箭头的线段表示）
【解答】解：（1）根据电路图连接实物电路图，滑动变阻器滑片向左滑动阻值变小，滑动变
阻器左下接线柱连入电路，电路图如下图所示：
第18页（共25页）（2）为保护电路，由电路图可知，闭合开关前滑片应置于最右端即N端；
（3）检查电路连接正确，并且电路元件没有故障后，闭合开关，发现小灯泡不发光，电流表
偏转角度很小，说明滑动变阻器接入电路的电阻太大，电路中的电流太小，灯泡的实际功
率太小，不足以使灯泡发光；
接下来亮亮应调节滑动变阻器的滑片，观察小灯泡能否发光；
（4）小于灯泡的额定电压2.5V，由表格数据知电流为0.3A，
小灯泡正常工作时的电阻为：R＝ ＝ ≈8.3 ；
Ω
（5）由表中数据知，通过灯泡的电流随电压的增大而增大，但电压增加量相同时，电流的
变化量越来越小，由R＝ 可知，小灯泡灯丝电阻随电压的增大而增大；
（6）灯泡熄灭，电流表无示数，则说明电路中发生断路，电压表有示数，则说明与电压表并
联的灯泡断路，使得电压表串联入电路，电压表的示数等于电源电压（两节干电池）3V，电
压表量程选择0～3V，故指针指的位置如下图所示：
。
故答案为：（1）见解答图；（2）N；（3）滑动变阻器接入电路的电阻太大；调节滑动变阻器的
第19页（共25页）滑片，观察小灯泡能否发光；（4）8.3；（5）增大；（6）见解答图。
15．（4分）琴琴同学探究压强与受力面积的关系，得出了一个错误的结论。
（1）谁的压力大 两个相等 ，谁的受力面积大 海绵的大 。（选填“海绵的大”
“沙坑的大”“两个相等”）
（2）改进这两个实验的意见： 选择海绵（或沙坑）做实验 。
（3）对比甲图选择下面的 A 对比探究压强和压力大小的关系。
【解答】解：（1）本实验中，物体对海绵或沙子的压力大小等于物体的重力大小，压力大小
相等；
受力面积即两物体的实际接触面积，故受力面积海绵的大；
（2）探究压强与受力面积的关系，要控制压力相同，只改变受力面积大小，甲、乙实验中，
被压物质材料不同，故改进这两个实验的意见：选择海绵（或沙坑）做实验；
（3）探究压强和压力大小的关系，要控制受力面积相同，只改变压力大小，且受压面材料
相同，故对比甲图选择下面的A对比。
故答案为：（1）两个相等；海绵的大；（2）选择海绵（或沙坑）做实验；（3）A。
16．（6分）如图所示，琴琴同学探究“水的沸腾与加热时间的关系”，水的质量为100g，实验
过中温度随时间变化的关系如下表。
min 0 0.5 1 1.5 2 …… 12
℃ 94 ？ 96 97 98 …… 98
（1）当加热0.5min时，温度计示数如图乙，读数为 9 5 ℃；
第20页（共25页）（2）根据示数研究得出水沸腾时的温度变化特征是：水沸腾时持续吸热，温度 不变 ；
（选填“升高”“降低”或“不变”）
（3）琴琴同学实验过程中，水沸腾时的温度小于100℃，原因是 当时大气压低于 1 标准
大气压 ；
（4）如何减少加热时间，请给琴琴同学提个建议： 减少水的质量 ；
（5）水在1分钟内吸收的热量为 8.4×1 0 ² J；
（6）根据第（5）步进一步探究，水沸腾后继续加热了10分钟，水的质量少了4g，探究蒸发
1克水吸收了多少热量？（忽略热量损失）
【解答】解：（1）由图乙知，温度计的分度值位1℃，指在0刻度以上，此时的水温为95℃；
（2）由表格数据可知，此时水沸点为98℃，水在沸腾过程中，持续吸热，温度不变；
（3）在标准大气压下水的沸点是100℃，液体的沸点跟气压有关，气压越小，沸点越低，沸
点是98℃，即当时大气压低于1标准大气压；
（4）要减少实验时间，可以减少水的质量、给烧杯盖上盖子，提高水的初始温度等；
（5）由表格数据可知：水的初温是94℃，加热1分钟后水的末温是96℃，
则水吸收的热量：Q吸 ＝c水m水 （t水 ﹣t
0
）＝4.2×103J/（kg•℃）×0.1kg×（96℃﹣94℃）＝
8.4×102J；
（6）由（5）可知水在1分钟内吸收的热量为8.4×102J，故水沸腾后继续加热了10分钟吸收
的热量为10×8.4×102J＝8.4×103J，
忽略热量损失，水的质量少了4g，蒸发1克水吸收热量Q＝ ＝2.1×103J。
故答案为：（1）95；（2）不变；（3）当时大气压低于1标准大气压；（4）减少水的质量；（5）
8.4×102；（6）蒸发1克水吸收热量2.1×103J。
五、计算题（本题共2小题，17题7分，18题9分，共16分）
17．（7分）如图1是古时劳动人民亮亮同学用工具撬起木料的情景，如图二中已知其中BO：
OC＝1：5，木料的体积为4m3，木块的密度为0.5×103kg/m3。
第21页（共25页）（1）求木材所受重力？
（2）如图2，在B端有一木材对绳子的力F 为1×104N，当F 为多大时，木料刚好被抬起？
1 2
（3）随着时代发展，亮亮同学发现吊车能更方便地提起重物。如图3用一吊车匀速向上提
起木材，已知提升的功率为P＝10kW，那这个吊车在10s内可以将该木料提升的高度为多
高？
【解答】解：（1）木材所受重力：
G＝mg＝ Vg＝0.5×103kg/m3×4m3×10N/kg＝2×104N；
（2）由杠ρ杆平衡条件可得：F
1
×OB＝F
2
×OC，
则F ＝ ＝ ＝2×103N；
2
（3）由P＝ 可得，这个吊车在10s内做的功：
W＝Pt＝10×103W×10s＝1×105J，
由W＝Gh可得，提升的高度：
h＝ ＝ ＝5m。
答：（1）木材所受重力为2×104N；
（2）当F 为2×103N时，木料刚好被抬起；
2
（3）这个吊车在10s内可以将该木料提升的高度为5m。
18．（9分）R是一个随推力F变化而变化的电阻，F与R的关系如图甲所示。现有如图乙、丙
的两个电路，R 为定值电阻，阻值为20 ，电源电压恒为6V，电流表量程为0～0.6A。
0
Ω
第22页（共25页）（1）当小白同学推力为0时，求电阻R的阻值。
（2）用300N的力推电阻，求R 的电功率（图乙）。
0
（3）图丙中当干路电流不超过电流表量程时，小白同学推力F的最大值。
【解答】解：（1）由甲图可知，当F＝0时，电阻R＝40 ；
（2）图乙中，R和R
0
串联，已知F＝300N，由甲图可知电阻ΩR＝10 ，串联电路的电流I＝
Ω
＝ ＝0.2A；R 的功率P＝I2R ＝（0.2A）2×20 ＝0.8W；
0 0
Ω
（3）图丙中，R和R 并联，通过R 的电流I＝ ＝ ＝0.3A；由于电流表的量程为0
0 0
～0.6A，干路电流最大为I ＝0.6A；根据并联电路电流的特点，通过R的电流I＝0.6A﹣
max
0.3A＝0.3A，则电阻R的阻值R＝ ＝ ＝20 ，由图甲可知推力F＝200N。
Ω
答：（1）当小白同学推力为0时，电阻R的阻值为40 ；
（2）用300N的力推电阻，R 0 的电功率为0.8W； Ω
（3）图丙中当干路电流不超过电流表量程时，小白同学推力F的最大值为200N。
六、综合题（本题共1小题，每空1分，共8分）
19．（8分）阅读下列文字，回答下列问题：
↩
第23页（共25页）↩
（1）船闸的工作原理是 连通器原理 ，图乙中船相对于大坝是 运动 （填运动或静
止）。
（2）图丙中定滑轮的作用是 改变力的方向 。
（3）琴琴同学在大坝上看到水面上波光粼粼，是因为水面部分区域发生了 镜面 反射，
一艘重2000吨的轮船驶入河中，受到的浮力为 2×1 0 7 N 。
（4）图丙的电梯：船上升速度为18m/min，则重物下降速度为 0. 3 m/s，若船与江水总
重为1.5万吨，则电梯功率为 4.5×1 0 7 W 。
（5）如图丁所示，已知：电梯中4个发电机的电能与机械能的转换比为10：6，已知电源电
压恒定为U，求t 时通过每个发电机的电流为 。
1
【解答】解：（1）船闸在工作时，闸室与上游和下游分别构成连通器，因此是利用连通器原
理工作的；
图乙中阀门A处于打开状态，闸室水位上升，船相对于大坝位置发生了变化，是运动的；
（2）图丙中定滑轮的作用是改变力的方向；
（3）波光粼粼是由于水面不平静，平行光照射到水面后反射光线平行造成的看到白色亮点，
所以波光粼粼是因为水面部分区域发生了镜面反射；
第24页（共25页）由题意知：轮船的总质量m＝2000t＝2×106kg，重力G＝mg＝2×106kg×10N/kg＝2×107N，
轮船驶入河中，漂浮在水上，受到的浮力F浮 ＝G＝2×107N；
（4）船上升速度v＝18m/min＝ ＝ ＝0.3m/s，由于定滑轮可改变力的方向，不能
省力和省距离，故重物下降速度和船上升速度相等，速度为0.3m/s；
电梯功率P＝ ＝ ＝Gv＝mgv＝1.5×104×103kg×10N/kg×0.3m/s＝4.5×107W；
（5）由（4）得电梯的机械能功率P＝4.5×107W，每个发电机的功率为P ，由电梯中4个发
1
电机的电能与机械能的转换比为10：6可得：
4P t ：Pt ＝10：6，
11 1
得：P ＝ P＝ ×4.5×107W＝1.875×107W，
1
根据电功率P＝UI可知：
t 时通过每个发电机的电流I＝ ＝ 。
1
故答案为：（1）连通器原理；运动；（2）改变力的方向；（3）镜面；2×107；（4）0.3；
4.5×107W；（5） 。
第25页（共25页）
