2019年江苏省无锡市中考物理试卷
一、选择题（本题共12小题，每小题2分，共24分每小题给出的四个选项中只有一个正确）
1．（2分）下列属于可再生能源的是（ ）
A．石油 B．煤炭 C．核燃料 D．太阳能
2．（2分）无锡是我国首个移动物联网连接规模超千万的地级市。移动物联网用户可以通过手
机实现远程控制。手机传递信息是利用了（ ）
A．红外线 B．电磁波 C．超声波 D．次声波
3．（2分）十四个无声世界的孩子在中央电视台《经典咏流传》的舞台上，用一个“啊”字唱
出了“整个春天”。如图是嘉宾和孩子用手指放在对方的喉结附近正在相互感知发出
“啊”的情景。用这种方式让听不到声音的孩子感知到发出“啊”，这是利用了（ ）
A．声音是由物体振动产生的
B．声音是通过空气传播的
C．固体传声比气体快
D．声音的音色可以用手感觉
4．（2分）由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然
后利用强大电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。这种永磁体
已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是（ ）
A．耐高温
B．磁性弱
C．制作时利用电流的磁场进行磁化
D．制作时经历了熔化和凝固过程
5．（2分）小明和小红从同一地点，沿同一直线，以大小相等的速度，同时向相反方向匀速行
走，1min后两人相距120m。下列说法正确的是（ ）
A．以小明为参照物，小红的速度是2m/s
B．以地面为参照物，小红的速度是2m/s
C．以小明为参照物，小红是静止的
第1页（共36页）D．如果说小明是静止的，则选择的参照物是地面
6．（2分）若要使图中的反射光线射中墙上的目标，在激光笔不动的情况下，可将平面镜（
）
A．水平向右移动 B．水平向左移动
C．竖直向上移动 D．竖直向下移动
7．（2分）下列现象中，可以说明分子间存在吸引力的是（ ）
A．液体很难被压缩
B．两个铅块相互压紧后粘在一起
C．美味佳肴香气扑鼻
D．酒精和水充分混合后总体积变小
8．（2分）如图所示，在“探究二力平衡的条件”时，选质量为10g的卡片作为研究对象，在
线的两端分别挂上等质量的重物，对卡片施加两个拉力，为探究这两个力满足什么条件才
能平衡，则所挂重物质量合适的是（ ）
A．5g B．10g
C．200g D．任意质量均可
9．（2分）图中密封的锤形玻璃泡内装有少量碘颗粒，为了能较快地观察到碘的升华现象又要
防止碘熔化，下列加热方式合适的是（碘的熔点为113.7℃，酒精灯外焰温度约800℃）（
）
第2页（共36页）A．浸入开水中 B．用酒精灯外焰加热
C．放入冰水混合物中 D．置于常温下的空气中
10．（2分）如图所示，用电火花发生器点燃塑料盒内的酒精气体，能将盒盖喷出很远，此过程
中的能量转化方式与汽油机的哪一个冲程相似？（ ）
A．压缩冲程 B．吸气冲程 C．排气冲程 D．做功冲程
11．（2分）如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。接通电源，闭合开关
S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路
的开关时，会发现熔丝被熔断。下列说法正确的是（ ）
实验说明电路超负荷运行会引起安全事故
①实验中通过熔丝的电流大于铜丝
②通电相同的时间，熔丝所产生的热量多于铜丝
③随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
④
A．只有 B．只有 C．只有 D． 都正
确 ①② ①③④ ②③④ ①②③④
12．（2分）我国科学家研发的固体浮力材料已成功用于万米深海探测，为深潜器提供浮力，
技术水平居于世界前列，固体浮力材料的核心是“微球”（直径很小的空心玻璃球）。若
用质量为60g，密度为2.4g/cm3的玻璃制成“微球”后和粘合剂黏合制成一块固体浮力材
第3页（共36页）料，其内部结构的放大示意图如图所示。粘剂的密度为1.2g/cm3，粘合剂体积占固体浮力
材料总体积的20%，制成后的固体浮力材料密度为0.48g/cm3．下列说法错误的是（ ）
A．“微球”能承受很大的压强
B．这块固体浮力材料能漂浮在水面上
C．这块固体浮力材料中粘合剂的质量为24g
D．这块固体浮力材料中空心部分的体积为175cm3

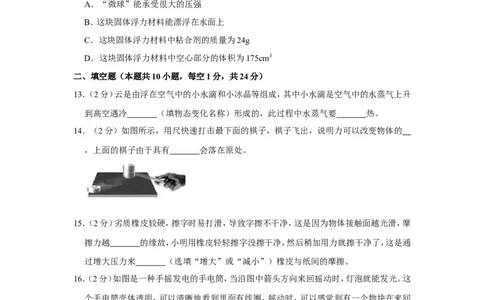

二、填空题（本题共10小题，每空1分，共24分）
13．（2分）云是由浮在空气中的小水滴和小冰晶等组成，其中小水滴是空气中的水蒸气上升
到高空遇冷 （填物态变化名称）形成的，此过程中水蒸气要 热。
14．（2分）如图所示，用尺快速打击最下面的棋子，棋子飞出，说明力可以改变物体的
，上面的棋子由于具有 会落在原处。
15．（2分）劣质橡皮较硬，擦字时易打滑，导致字擦不干净，这是因为物体接触面越光滑，摩
擦力越 的缘故，小明用橡皮轻轻擦字没擦干净，然后稍加用力就擦干净了，这是通
过增大压力来 （选填“增大”或“减小”）橡皮与纸间的摩擦。
16．（2分）如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这
个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感觉到有一个物块在来回
运动。小明猜想这个物块是磁体，依据是：磁体运动时，闭合线圈切割磁感线产生 ，
线圈相当于电路中的 。
第4页（共36页）17．（2分）如图所示，将钢锯条固定在桌面边缘，将棋子放在钢锯条的端部，然后用手将锯条
的端部压下一段距离，松手后，棋子会被弹起一定的高度，此过程中，钢锯条的弹性势能
转化为棋子的 势能。增加钢锯条被下压的距离，发现棋子被弹起的高度增加，实验
表明，物体的 越大，它的弹性势能越大。
18．（2分）用煤气灶将质量为4kg的水，从25℃加热到50℃，水吸收的热量为 J．若水
吸收的热量等于煤气燃烧所放出的热量，则需要完全燃烧 kg的煤气。[c水 ＝
4.2×103J/（kg•℃），q煤气 ＝4.2×107J/kg]
19．（2 分）小明让家中某用电器单独工作 0.5h，观察到家中电能表的示数由
变为 ，则该用电器消耗的电能
是 kW•h，实际功率为 kW。
20．（3分）如图所示，将压强计的金属盒放在同种液体中，金属盒面的朝向不同。
（1）要观察到U形管两侧液面的高度差相等，必须控制金属盒面的中心在液体中的
相等，由上述实验可知：液体内部某一点，来自各个方向的压强大小是 的。
（2）不增加器材，用这套装置还可以探究液体内部压强与 的关系。
21．（4分）小明和小红做“探究凸透镜成像规律”的实验。
（1）利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺的一端支于水平地面上，观
察尺在地面上形成的影子，不断调节刻度尺，使其在地面上的影子 ，这时尺的方向
就与太阳光的方向平行。小明保持尺不动，小红将光屏A和凸透镜L按照图甲所示的方
式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑。则该凸透镜的焦距为
cm。
（2）将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时，光屏上呈现烛焰
第5页（共36页）的倒立、 的实像；保持图乙中蜡烛和光屏的位置不变，将凸透镜移到光具座上
cm刻度线处，光屏上能再次呈现烛焰清晰的像。
22．（3分）小红利用杠杆制成一种多功能杆秤，使用前，杠杆左端低，右端高，她将平衡螺母
向 调节，直至杠杆处于水平平衡，她取来质量均为100g的实心纯金属块a和b、合
金块c（由a、b的材料组成）。她将a挂在A处，且浸没于水中，在B处挂上100g钩码，杠
杆恰好处于水平平衡，如图所示，测得 OA＝50cm，OB＝40cm，则 a 的密度为
g/cm3．接下来，她分别将b、c挂于A处并浸没于水中，当将钩码分别移至C、D处时，杠杆
均水平平衡，测得OC＝30cm，OD＝34cm，则合金块c中所含金属a和金属b的质量之比
为 。（
水
＝1.0×103kg/m3）
ρ
三、解答题（本题共7小题，共32分，其中26、27题应写出必要的解题过程）
23．（1分）如图所示，在水平地面上拉动木块，请画出木块所受重力和拉力的示意图。
24．（1分）请在图中的括号中标出通电螺线管右端磁极的极性。
25．（2分）请在图中的电路图中补画一根导线，使卧室灯L 和客厅灯L 都能独立工作。
1 2
第6页（共36页）26．（7分）在更换家用轿车的轮胎时，剪式千斤顶是一种常用工具。图甲是某型号剪式千斤
顶的结构示意图。使用时，将底部支撑台置于水平地面，保持千斤顶竖直，将顶升置于汽
车车身下，用手摇动扳手使扳手绕O点不断旋转，带动丝杆转动，通过丝杆水平拉动左端
铰链，使支架向内收缩，顶升升高，从而将汽车车身顶起。丝杆上刻有梯形扣，图乙是梯形
的实物图。
（1）该型号的剪式千斤顶是由一些简单机械组合而成的。在顶起车身的过程中，丝杆上的
梯形扣属于下列哪一种简单机械？ 。
A．滑轮 B．滑轮组 C．杠杆 D．斜面
（2）现使用该剪式千斤顶更换轮胎，顶起汽车车身后，若顶升受到车身竖直向下的压力大
小始终为10000N，且等于顶升对车身的支持力，千斤顶自身重量忽略不计。
若底部支撑台与地面接触面积为0.04m2，顶起汽车车身后手不再用力，则千斤顶对地
①面产生的压强是多大？
顶起汽车车身后，为了方便更换轮胎，需要继续摇动扳手，使顶升继续升高一段距离。
②若人摇动扳手使顶升在1min内升高12cm，用千斤顶顶起车身时的机械效率为80%，则人
做功的功率是多大？
27．（7分）在“探究不同物质吸热升温的现象”时，用同一套器材分别加热质量相等的水和
煤油，每隔一定的时间记录水和煤油升高的温度。
（1）调节好天平后，将薄壁铝桶放在天平左盘中，在右盘中加入砝码并移动游码，天平再
第7页（共36页）次平衡时，所加砝码和游码的位置如图甲所示，则铝桶的质量为 g。
（2）砝码盒里剩有100g、50g、20g、10g、5g砝码各一个，为了称量90g的水，接下来的操作
是： ，
向铝桶中加水，直至天平再次平衡。
（3）在组装成如图乙所示的实验装置时，为保证用酒精灯外焰加热，应先调节好
的高度，注意调节温度计的高度，使温度计的玻璃泡与液体 。
（4）正确组装好器材后，给水加热，当水温达到35℃时开始计时，每隔0.5min记录一次温
度计的示数，并将数据记入下表。将铝桶中的水换成等质量的煤油，重复以上操作。
加热时间/min 0 0.5 1.0 1.5 2.0 2.5
温度/℃ 水 35 38 41 44 47 50
煤油 35 41 47 53 59 65
图丙是根据实验数据画出的水的温度随加热时间的变化图象，请在图丙中补画出煤油
①的温度随加热时间变化的图象。
由图象可知，质量相等的水和煤油升高相同的温度， 吸收的热量多。
②进一步分析图象发现：质量一定的水吸收的热量与升高温度的比值是相等的；质量相
③等的水和煤油，上述比值大小 （选填“相等”或“不相等”）。
28．（7分）小明和小红做“测量小灯泡的功率”实验，实验目的是测量小灯泡的额定功率和
实际功率，器材有：电压恒为4.5V的电源、额定电压为3.8V的小灯泡、滑动变阻器（20
2A）、电压表、电流表、开关各一个，导线若干。 Ω
（1）小明连接了如图甲所示的电路，准备将电压表接在小灯泡两端，电压表的表盘如图乙
所示，小红认为这样连接电压表不妥，理出是： 。
（2）小明和小红讨论后，选择0﹣3V的量程，将电压表接在滑动变阻器的A，B接线柱上，
请你用笔画线代替导线，将电路连接完整。
（3）正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P，读出电压表，
第8页（共36页）电流表的示数，观察小灯泡的亮度变化，记录在下表中。
电压表的示数U/V 2.9 2.5 2.3 1.7 0.7 0.5 0
电流表的示数I/A 0.20 0.22 0.24 0.26 0.31 0.34
小灯泡的亮度 逐渐变亮
为达成实验目的，请将表格中的栏目补充完整： 。
①当电压表示数为0.7V时，电流表示数如图丙所示，则小灯泡的额定功率为 W。
②实验结果表明，小灯泡的亮度与实际功率的关系是： 。
③实验时，若移动滑片P至B端，则开关闭合后会出现 现象，导致器材可能损坏。
④
29．（7分）小红家有一支电子体温计，查阅说明书得知，电子体温计的探测器是热敏电阻，其
阻值随着温度的变化而变化。小红买来一个热敏电阻，准备设计和制作一支模拟电子体温
计。她计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路。R 为
T
热敏电阻，实验时，R 置于温控箱（图中虚线区域）中电源电压保持不变，R 为定值电阻，
T 1
R 为电阻箱（0～9999 ），S 单刀双掷开关，开关S 和S 闭合前，小红将电阻箱R 的阻值
2 2 1 2 2
调到最大。 Ω
（1）小红首先调节温控箱的温度，使R 温度为42.0℃，闭合S ，将S 接2，读出电压表的
T 1 2
示数为3V。
为测量此时R 的阻值，接下来的操作是：将S 接 （选填“1”或“2”），调节电
T 2
①阻箱R 的阻值，使电压表示数为 V，读出此时R 的阻值即为42.0℃时R 的阻值。
2 2 T
逐渐降低温控箱的温度，根据上述方法测量出R 在不同温度时的阻值，若依据小红所
T
②测数据画出的R 阻值随温度变化的图象如图乙所示，且当R 的温度降至32.0℃时，闭合
T T
S ，将S 接2，电压表示数为2.4V．求电阻R 的阻值。
1 2 1
第9页（共36页）（2）在获得如图乙所示的R 阻值随温度变化的关系后，为了自制模拟电子体温计，小红将
T
S 始终接2，闭合S 后，通过电压表的示数大小来显示温度高低，如果将R 用绝缘薄包好
2 1 T
后置于正常人腋窝中央，保持腋窝合拢，闭合S ，当电压表示数稳定后，电压表示数最接
1
近 。
A.2.25V B.2.45V C.2.65V D.2.85V
第10页（共36页）2019 年江苏省无锡市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分每小题给出的四个选项中只有一个正确）
1．（2分）下列属于可再生能源的是（ ）
A．石油 B．煤炭 C．核燃料 D．太阳能
【分析】从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能
会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、
水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能
源。
【解答】解：
石油、煤炭、核燃料都属于不可再生能源；只有太阳能是可再生能源，故D错误，ABC错
误。
故选：D。
【点评】此题主要考查对可再生能源和不可再生能源特点的理解，属于基础知识。
2．（2分）无锡是我国首个移动物联网连接规模超千万的地级市。移动物联网用户可以通过手
机实现远程控制。手机传递信息是利用了（ ）
A．红外线 B．电磁波 C．超声波 D．次声波
【分析】移动电话、广播和电视是利用电磁波传递信息的；
【解答】解：
手机属于移动电话，它既是电磁波发射台也是电磁波接收台，所以手机是利用电磁波来传
递信息的，故B正确。
故选：B。
【点评】此题主要考查电磁波的应用，属于基础知识，应当熟练掌握。

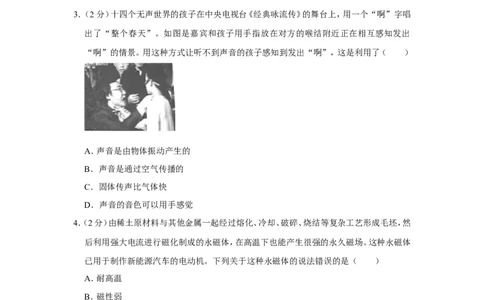

3．（2分）十四个无声世界的孩子在中央电视台《经典咏流传》的舞台上，用一个“啊”字唱
出了“整个春天”。如图是嘉宾和孩子用手指放在对方的喉结附近正在相互感知发出
“啊”的情景。用这种方式让听不到声音的孩子感知到发出“啊”，这是利用了（ ）
第11页（共36页）A．声音是由物体振动产生的
B．声音是通过空气传播的
C．固体传声比气体快
D．声音的音色可以用手感觉
【分析】声音是由物体的振动产生的。据此分析回答。
【解答】解：嘉宾和孩子用手指放在对方的喉结附近正在相互感知发出“啊”的情景，根
据喉结的振动，用这种方式让听不到声音的孩子感知到发出“啊”，这是利用了声音是由
物体的振动产生，故A正确，BCD错误。
故选：A。
【点评】本题考查声音的产生，难度不大。
4．（2分）由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然
后利用强大电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。这种永磁体
已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是（ ）
A．耐高温
B．磁性弱
C．制作时利用电流的磁场进行磁化
D．制作时经历了熔化和凝固过程
【分析】从题干中给定的语言逐步分析，由稀土原材料与其他金属一起经过熔化、冷却、破
碎、烧结等复杂工艺形成毛坯，这是告诉我们它的物态变化；利用强大电流进行磁化制成
的永磁体，在高温下也能产生很强的永久磁场，这是强电流制成磁铁；在高温下也能产生
很强的永久磁场，这是在高温下得到磁性很强的磁铁。
【解答】解：AB、在高温下也能产生很强的永久磁场，说明耐高温并且磁性很强，故A正确、
B错误。
C、利用强大电流进行磁化制成的永磁体，说明利用电流获得磁性，故C正确。
D、由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，说明
制作过程中经历了熔化和凝固过程。故D正确。
第12页（共36页）故选：B。
【点评】从永久性磁铁制作过程分析用到的物理知识，体现了生活和工作中有很多物理知
识，一定要留心生活，对生活中的问题多问几个为什么。
5．（2分）小明和小红从同一地点，沿同一直线，以大小相等的速度，同时向相反方向匀速行
走，1min后两人相距120m。下列说法正确的是（ ）
A．以小明为参照物，小红的速度是2m/s
B．以地面为参照物，小红的速度是2m/s
C．以小明为参照物，小红是静止的
D．如果说小明是静止的，则选择的参照物是地面
【分析】一个物体，相对于参照物位置发生变化，这个物体是运动的；相对于参照物位置没
有变化，这个物体是静止的；运动的物体选择的参照物不同，物体的运动速度不同。
【解答】解：A、以小明为参照物，1min＝60s后两人距离120m，所以小红的速度是v＝ ＝
＝2m/s。故A正确；
B、以地面为参照物，小红1min＝60s行走 ＝60m，所以其速度是1m/s。故B错误；
C、以小明为参照物，小红的位置不断变化，所以小红是运动的。故C错误；
D、如果以地面为参照物，小明的位置不断变化，所以小明是运动的。故D错误。
故选：A。
【点评】此题考查了运动和静止相对性的应用。需要清楚的是，参照物不同，同一个物体的
运动状态可能不同。
6．（2分）若要使图中的反射光线射中墙上的目标，在激光笔不动的情况下，可将平面镜（
）
A．水平向右移动 B．水平向左移动
C．竖直向上移动 D．竖直向下移动
第13页（共36页）【分析】光的反射定律的内容：反射光线、入射光线与法线在同一平面内；反射光线和入射
光线分别位于法线两侧；反射角等于入射角。
入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹
角。
【解答】解：A、将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，
不能中目标故A不符合题意；
B、将平面镜水平向左移动一段距离，入射光线不变，则反射光线也不会改变，不能中目标，
故B不符合题意；
C、将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线
也向右移动，光斑会向上移动，不能中目标，故C不符合题意；
D、将平面镜竖直向下移动一段距离，则入射光线方向不变，入射点向左边移动，则反射光
线也向左移动，光斑会向下移动，能中目标，故D符合题意。
故选：D。
【点评】此题主要考查了光的反射定律的内容，特别是反射角与入射角的关系，其中必须
搞清入射角与反射角的概念。
7．（2分）下列现象中，可以说明分子间存在吸引力的是（ ）
A．液体很难被压缩
B．两个铅块相互压紧后粘在一起
C．美味佳肴香气扑鼻
D．酒精和水充分混合后总体积变小
【分析】分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，
分子间存在相互的作用力
【解答】解：A、液体很难被压缩是因为分子间存在相互的斥力，故A错误；
B、两个表面光滑的铅块紧压后，由于分子间存在相互的引力而使两块铅块粘在一起，故
B正确；
C、美味佳肴香气扑鼻是分子做无规则运动的结果，是扩散现象，故C错误；
D、酒精和水混合后总体积变小，说明物质分子间有间隙，故D错误；
故选：B。
【点评】分子动理论为考试中的热点，要求学生不但要掌握分子动理论的内容，也要注意
各内容所对应的现象。
8．（2分）如图所示，在“探究二力平衡的条件”时，选质量为10g的卡片作为研究对象，在
第14页（共36页）线的两端分别挂上等质量的重物，对卡片施加两个拉力，为探究这两个力满足什么条件才
能平衡，则所挂重物质量合适的是（ ）
A．5g B．10g
C．200g D．任意质量均可
【分析】结合二力平衡的条件可知：若要使卡片受到的两个拉力平衡，就必须忽略重力的
影响。
【解答】解：由题知，质量为10g的卡片作为研究对象；当卡片受到的拉力远大于卡片的重
力时，卡片的重力可以忽略不计，此时卡片可以看作只在两个拉力的作用下平衡，故应选
质量大的重物来拉卡片。
故选：C。
【点评】本题主要考查学生对二力平衡的理解，比较简单，学生利用二力平衡条件分析即
可。
9．（2分）图中密封的锤形玻璃泡内装有少量碘颗粒，为了能较快地观察到碘的升华现象又要
防止碘熔化，下列加热方式合适的是（碘的熔点为113.7℃，酒精灯外焰温度约800℃）（
）
A．浸入开水中 B．用酒精灯外焰加热
C．放入冰水混合物中 D．置于常温下的空气中
【分析】物质由固态直接变为气态叫升华。考虑到温度对实验的影响，若直接把试管放在
酒精灯火焰上，会导致碘的熔化和沸腾，升华实验无法进行。
【解答】解：
AB、酒精灯火焰温度高于碘的熔点和沸点，这样碘容易发生熔化和沸腾现象，不利于研究
碘的升华和凝华，用水浴法加热，水的沸点低于碘的熔点，碘不会发生熔化现象，但是可
第15页（共36页）以发生升华现象，所以用水浴法加热而不用酒精灯直接加热，由于水的沸点低于碘的熔点，
可以确保碘不会熔化。故A符合题意、B不符合题意；
CD、将被密封的碘颗粒放入冰水混合物或在常温下观察碘升华，速度太慢，效果不明显。
故C、D不符合题意。
故选：A。
【点评】此题考查了碘升华实验方案的优化，在设计实验过程中，不仅要保证原理科学，还
要保证实验易操作，现象明显。
10．（2分）如图所示，用电火花发生器点燃塑料盒内的酒精气体，能将盒盖喷出很远，此过程
中的能量转化方式与汽油机的哪一个冲程相似？（ ）
A．压缩冲程 B．吸气冲程 C．排气冲程 D．做功冲程
【分析】改变物体内能的方式有两种：做功和热传递；做功改变物体内能的实质是能量的
转化，热传递改变物体内能的实质是能量的转移；汽油机有吸气、压缩、做功、排气四个冲
程，压缩冲程是将机械能转化为内能，做功冲程将内能转化为机械能。
【解答】解：按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去，这是因为酒精燃烧
产生的燃气对外做功，消耗燃气的内能，变成盒盖的机械能，故是将内能转化为机械能的
过程；四冲程热机中的做功冲程就是利用内能来做功的冲程，将内能转化为机械能。
故选：D。
【点评】此题考查了改变内能的方式、内燃机四冲程的理解，是一道综合题。

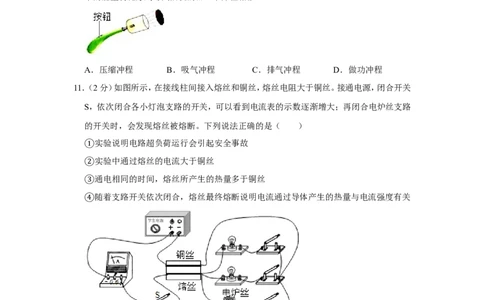

11．（2分）如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝。接通电源，闭合开关
S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路
的开关时，会发现熔丝被熔断。下列说法正确的是（ ）
实验说明电路超负荷运行会引起安全事故
①实验中通过熔丝的电流大于铜丝
②通电相同的时间，熔丝所产生的热量多于铜丝
③随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
④
第16页（共36页）A．只有 B．只有 C．只有 D． 都正
确 ①② ①③④ ②③④ ①②③④
【分析】（1）电路长时间超负荷运行可能造成短路，甚至引发火灾；
（2）并联电路中，干路电流等于各支路电流之和；串联电路电流处处相等；
（3）铜丝的电阻率小，根据焦耳定律Q＝I2Rt，可知其产生的热量少。
【解答】解： 由图知，小灯泡和电炉丝是并联的，并联电路干路电流等于各支路电流之和，
所以同时工①作的用电器越多，干路电流越大，干路导线产生的热量越多，达到一定程度，
会引起熔丝熔断，甚至引发安全事故。故 正确；
串联电路电流处处相等，熔丝和铜丝是①串联在干路中的，所以通过熔丝的电流等于通
②过铜丝的电流。故 错误；
已知熔丝电阻大②于铜丝，通过的电流相同，由焦耳定律Q＝I2Rt知，在相同时间，熔丝产
③生的热量多。故 正确；
并联电路中，干③路电流等于各支路电流之和，随着支路开关依次闭合，干路电流逐渐增
④大，熔丝最终熔断，说明电流通过导体产生的热量与电流强度有关。故 正确。
故选：B。 ④
【点评】此题考查了串并联电路特点及焦耳定律的应用，通过解答此题，我们要认识到电
流超负荷运行的危害，在日常生活中做到科学用电，安全用电。
12．（2分）我国科学家研发的固体浮力材料已成功用于万米深海探测，为深潜器提供浮力，
技术水平居于世界前列，固体浮力材料的核心是“微球”（直径很小的空心玻璃球）。若
用质量为60g，密度为2.4g/cm3的玻璃制成“微球”后和粘合剂黏合制成一块固体浮力材
料，其内部结构的放大示意图如图所示。粘剂的密度为1.2g/cm3，粘合剂体积占固体浮力
材料总体积的20%，制成后的固体浮力材料密度为0.48g/cm3．下列说法错误的是（ ）
第17页（共36页）A．“微球”能承受很大的压强
B．这块固体浮力材料能漂浮在水面上
C．这块固体浮力材料中粘合剂的质量为24g
D．这块固体浮力材料中空心部分的体积为175cm3
【分析】（1）根据题干中“浮力材料已成功用于万米深海探测，为深潜器提供浮力”进行
解答；
（2）根据物体浮沉条件判断固体浮力材料能否漂浮在水面上；
（3）设固体浮力材料的体积，根据粘合剂体积占固体浮力材料总体积的20%求出粘合剂
的体积，固体浮力材料的质量等于玻璃的质量加上粘合剂的质量，根据 ＝ 得出等式即
ρ
可求出粘合剂体积，根据m＝ V求出粘合剂的质量，根据V＝ 求出玻璃球中玻璃的体
ρ
积，这块固体浮力材料中空心部分的体积等于固体浮力材料体积减去玻璃体积、粘剂体积。
【解答】解：
A．万米深海的液体压强非常大，固体浮力材料已成功用于万米深海探测，为深潜器提供
浮力，说明“微球”能承受很大的压强，故A正确；
B．固体浮力材料密度为0.48g/cm3小于水的密度，根据物体的浮沉条件可知，这块固体浮
力材料能漂浮在水面上，故B正确；
CD．设固体浮力材料的体积为V，由粘合剂体积占固体浮力材料总体积的20%可知，粘合
剂的体积为0.2V，
因固体浮力材料的质量等于玻璃的质量加上粘合剂的质量，即m固体 ＝m玻璃+m粘剂 ，
所以，由 ＝ 可得： 固体V＝m玻璃+ 粘剂V粘剂 ，
ρ ρ ρ
即：0.48g/cm3×V＝60g+1.2g/cm3×0.2V，
解得：V＝250cm3，
则粘合剂的质量：m粘剂 ＝ 粘剂V粘剂 ＝1.2g/cm3×0.2×250cm3＝60g，故C错误；
第18页（共36页）
ρ玻璃球中玻璃的体积：V玻璃 ＝ ＝ ＝25cm3，
则这块固体浮力材料中空心部分的体积：
V空 ＝V﹣V粘剂 ﹣V玻璃 ＝250cm3﹣0.2×250cm3﹣25cm3＝175cm3，故D正确。
故选：C。
【点评】本题考查了物体浮沉条件和密度公式的灵活应用，从题干中获取有用的信息是关
键，有一定的难度。
二、填空题（本题共10小题，每空1分，共24分）
13．（2分）云是由浮在空气中的小水滴和小冰晶等组成，其中小水滴是空气中的水蒸气上升
到高空遇冷 液化 （填物态变化名称）形成的，此过程中水蒸气要 放 热。
【分析】（1）在一定条件下，物体的三种状态——固态、液态、气态之间会发生相互转化，
这就是物态变化；
（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态
叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
（3）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、
凝华；吸热的有：熔化、汽化、升华。
【解答】解：阳光照射下，水的温度升高，水汽化变成水蒸气，水蒸气升入高空时，遇冷液化
成大量的小水珠或凝华成大量的小冰晶，这就是云。液化和凝华都是放热过程。
故答案为：液化；放。
【点评】此题考查的是物态变化的判断，云、雨、雪、霜、雾的形成属于物态变化一章中典型
的题目，要牢固掌握。
14．（2分）如图所示，用尺快速打击最下面的棋子，棋子飞出，说明力可以改变物体的 运动
状态 ，上面的棋子由于具有 惯性 会落在原处。
【分析】（1）力的作用效果有两个： 力可以改变物体的形状即使物体发生形变； 力可
以改变物体的运动状态，运动状态的①改变包括物体的运动速度大小发生变化、运动②方向发
生变化；
（2）任何物体都具有惯性，惯性即物体保持原来运动状态不变的性质。
第19页（共36页）【解答】解：
（1）受到打击的棋子飞出去，该棋子受力后由静止变为运动，表明力可以改变物体的运动
状态；
（2）上面的棋子由于惯性要保持原来的静止状态，由于下方的棋子飞出，所以上面的棋子
在重力的作用下会落在原处。
故答案为：运动状态；惯性。
【点评】此题考查了力学的多个知识点，应用力的作用效果、惯性概念的理解可解答此题，
属于力学基础知识的考查。
15．（2分）劣质橡皮较硬，擦字时易打滑，导致字擦不干净，这是因为物体接触面越光滑，摩
擦力越 小 的缘故，小明用橡皮轻轻擦字没擦干净，然后稍加用力就擦干净了，这是通
过增大压力来 增大 （选填“增大”或“减小”）橡皮与纸间的摩擦。
【分析】（1）根据影响摩擦力大小的因素是压力的大小和接触面的粗糙程度；压力越大，
接触面越粗糙，摩擦力越大；
（2）增大摩擦力的方法：增大压力或增大接触面的粗糙程度；再根据题意“用力就擦干净
了”可知，它是采用增大压力的方法来增大摩擦力的。
【解答】解：劣质橡皮质硬，擦字时打滑，字擦不干净，这是由于物体表面越光滑，摩擦力越
小；
增大摩擦力的方法有增大压力或增大接触面的粗糙程度，小明用力擦，增大了橡皮对纸的
压力，从而增大了摩擦力，字就擦干净了。
故答案为：小；增大。
【点评】本题主要考查学生对影响摩擦力大小的因素以及增大或减小摩擦力方法的应用、
理解和掌握。
16．（2分）如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这
个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感觉到有一个物块在来回
运动。小明猜想这个物块是磁体，依据是：磁体运动时，闭合线圈切割磁感线产生 感应
电流 ，线圈相当于电路中的 电源 。
第20页（共36页）【分析】发电机的原理是电磁感应现象，电磁感应现象中的能量转化是机械能转化为电能。
【解答】解：产生感应电流的三个条件：闭合电路；一部分导体；切割磁感线运功；
由题干中图可知该手电筒有线圈，使用时将它来回摇晃，线圈在磁场中就做切割磁感线运
动，此时线圈中有感应电流产生，所以手电筒里面的物块应该是磁铁，线圈相当于电路中
的电源，此手电筒发电是电磁感应现象，此过程中将消耗机械能得到电能，即将机械能转
化为电能。
故答案为：感应电流；电源。
【点评】此题主要考查的是学生对发电机的原理及其能量转化情况的了解和掌握，基础性
题目。
17．（2分）如图所示，将钢锯条固定在桌面边缘，将棋子放在钢锯条的端部，然后用手将锯条
的端部压下一段距离，松手后，棋子会被弹起一定的高度，此过程中，钢锯条的弹性势能
转化为棋子的 重力 势能。增加钢锯条被下压的距离，发现棋子被弹起的高度增加，实
验表明，物体的 弹性形变程度 越大，它的弹性势能越大。
【分析】动能大小的影响因素：质量和速度。质量越大，速度越大，动能越大。重力势能大小
的影响因素：质量和高度。质量越大，高度越高，重力势能越大。弹性势能的影响因素是物
体弹性形变的程度。
【解答】解：
松手后，棋子会被弹起一定的高度，此过程中，钢锯条的弹性势能最终转化为棋子的重力
势能。
增加钢锯条被下压的距离，钢锯条形变更大，发现棋子被弹起的高度增加，表明物体的弹
性形变程度越大，它的弹性势能越大。
故答案为：重力；弹性形变程度。
【点评】本题主要考查了弹性势能与重力势能、动能之间的转化，了解各自的影响因素是
判断的关键。
18．（2分）用煤气灶将质量为4kg的水，从25℃加热到50℃，水吸收的热量为 4.2×1 0 5 J．
若水吸收的热量等于煤气燃烧所放出的热量，则需要完全燃烧 0.0 1 kg的煤气。[c水 ＝
第21页（共36页）4.2×103J/（kg•℃），q煤气 ＝4.2×107J/kg]
【分析】（1）利用Q吸 ＝cm△t求水吸收的热量；
（2）若水吸收的热量等于煤气燃烧所放出的热量，Q吸 ＝Q放 ，再利用Q放 ＝qm求煤气质量。
【解答】解：水吸收的热量Q吸 ＝cm△t＝c水 ＝4.2×103J/（kg•℃）×4kg×（50℃﹣25℃）＝
4.2×105J；
若水吸收的热量等于煤气燃烧所放出的热量，Q吸 ＝Q放 ＝4.2×105J；
由Q放 ＝qm可得，煤气质量m＝ ＝ ＝0.01kg。
故答案为：4.2×105；0.01。
【点评】本题考查了吸热公式、燃料燃烧放出热量公式的应用，比较简单，属于基础知识。
19．（2 分）小明让家中某用电器单独工作 0.5h，观察到家中电能表的示数由
变为 ，则该用电器消耗的电能
是 1 kW•h，实际功率为 2
kW。
【分析】电能表读数时，注意电能表的单位是kW•h，最后一位是小数；用电器消耗的电能
等于电能表前后读数之差；知道用电器工作时间，利用P＝ 求用电器的实际功率。
【解答】解：
由图知，用电器消耗的电能：
W＝28.5kW•h﹣27.5kW•h＝1kW•h，
该用电器的实际功率：
P＝ ＝ ＝2kW。
故答案为：1；2。
【点评】本题考查了用电器消耗电能和电功率的计算，要知道：电能表读数的单位是
kW•h，最后一位是小数，易错点！
20．（3分）如图所示，将压强计的金属盒放在同种液体中，金属盒面的朝向不同。
（1）要观察到U形管两侧液面的高度差相等，必须控制金属盒面的中心在液体中的 深
度 相等，由上述实验可知：液体内部某一点，来自各个方向的压强大小是 相等 的。
（2）不增加器材，用这套装置还可以探究液体内部压强与 深度 的关系。
第22页（共36页）【分析】（1）U形管压强计是通过观察U形管两边液面的高度差判断液体内部压强大小的；
分析图所示现象，找出相同量和不同因素，分析得出液体压强与不同因素的关系；
（2）液体内部压强与液体深度和密度有关，研究与其中一个因素的关系时，要控制另外一
个因素不变，
改变压强计的探头在水中的深度，据此分析。
【解答】解：（1）如图比较液体内部压强大小的仪器名称是U形管压强计，实验中判断压强
大小是通过观察U形管两边液面的高度差实现的；
由图所示现象知，压强计的探头处于同种液体的同一深度，但朝向不同，而U形管压强计
两管液面高度差相等，故得出的初步结论是：同种液体，在同一深度，液体内部向各个方
向的压强均相等；
（2）液体密度相同，如果改变压强计的探头在水中的深度，即只改变深度的大小，故可探
究液体内部压强与深度的关系。
故答案：（1）深度；相等；（2）深度。
【点评】本题比较液体内部压强大小，考查实验器材及原理、控制变量法的运用。
21．（4分）小明和小红做“探究凸透镜成像规律”的实验。
（1）利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺的一端支于水平地面上，观
察尺在地面上形成的影子，不断调节刻度尺，使其在地面上的影子 最短 ，这时尺的方
向就与太阳光的方向平行。小明保持尺不动，小红将光屏A和凸透镜L按照图甲所示的
方式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑。则该凸透镜的焦距为
10.0 cm。
（2）将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时，光屏上呈现烛焰
的倒立、 缩小 的实像；保持图乙中蜡烛和光屏的位置不变，将凸透镜移到光具座上
35 cm刻度线处，光屏上能再次呈现烛焰清晰的像。
第23页（共36页）【分析】（1）根据光的直线传播可知，光与物体的影子最短时，刻度尺与光线平行；焦点到
凸透镜的距离叫做焦距；
（2）凸透镜成像特点和应用： u＞2f时，成倒立、缩小的实像，应用于照相机和摄像头；
2f＞u＞f时，成倒立、放大的①实像，应用于投影仪和幻灯机； u＜f时，成正立、放大的
②虚像，应用于放大镜；光的折射中光路是可逆的，据此进行分③析。
【解答】解：（1）根据光的直线传播可知，光与物体的影子最短时，刻度尺与光线平行；
小明保持尺不动，小红将光屏A和凸透镜L按照图甲所示的方式均垂直于刻度尺摆放，
光屏上形成了一个最小、最亮的光斑。则该凸透镜的焦距为：f＝10.0cm﹣0＝10.0cm；
（2）由图知，光屏上得到一个清晰的像，蜡烛到凸透镜距离大于光屏到凸透镜距离，即物
体距大于像距，所以此时所成的像是倒立、缩小的实像，照相机就是根据这个原理制成的；
由图乙知，当蜡烛在刻度尺的20cm处，v＝15cm，u＝50cm﹣20cm＝30cm，根据折射中光
路可逆可知，保持蜡烛和光屏位置不变，当u＝15cm时，即凸透镜移动至35cm刻度线处，
在屏上能再次呈现清晰的像；
故答案为：（1）最短；10.0；（2）缩小；35。
【点评】此题主要考查的是学生对实验器材的放置以及对凸透镜成像规律的应用理解和掌
握，同时考查了光的直线传播。
22．（3分）小红利用杠杆制成一种多功能杆秤，使用前，杠杆左端低，右端高，她将平衡螺母
向 右 调节，直至杠杆处于水平平衡，她取来质量均为100g的实心纯金属块a和b、合
金块c（由a、b的材料组成）。她将a挂在A处，且浸没于水中，在B处挂上100g钩码，杠
杆恰好处于水平平衡，如图所示，测得OA＝50cm，OB＝40cm，则a的密度为 5 g/cm3．
接下来，她分别将b、c挂于A处并浸没于水中，当将钩码分别移至C、D处时，杠杆均水平
平衡，测得OC＝30cm，OD＝34cm，则合金块c中所含金属a和金属b的质量之比为 2 ：
3 。（ 水 ＝1.0×103kg/m3）
ρ
第24页（共36页）【分析】（1）在调节杠杆平衡时，哪端较高，平衡螺母向哪边调节；
（2）将a挂在A处，且浸没于水中时，杠杆恰好处于水平平衡，根据杠杆的平衡条件求出
A点受到的拉力，根据称重法求出金属块a受到的浮力，根据F浮 ＝ gV排 求出金属块a排
ρ
开水的体积即为a的体积，利用 ＝ 求出a的密度，同理求出b的密度和合金块c的体积；
ρ
设合金块c中所含金属a的质量可知金属b的质量，根据 ＝ 表示出合金块c的体积即
ρ
可求出金属a的质量，进一步求出合金块c中所含金属a和金属b的质量之比。
【解答】解：
（1）使用前，杠杆左端低，右端高，要使杠杆处于水平平衡，她应将平衡螺母向上翘的右端
调节；
（2）将a挂在A处，且浸没于水中时，在B处挂上100g钩码，杠杆恰好处于水平平衡，
由杠杆的平衡条件可得：m钩码g•OB＝F
A
•OA，
则F
A
＝ m钩码g＝ ×0.1kg×10N/kg＝0.8N，
金属块a受到的浮力：F浮a ＝m
a
g﹣F
A
＝0.1kg×10N/kg﹣0.8N＝0.2N，
由F浮 ＝ gV排 可得，金属块a的体积：
ρ
V
a
＝V排a ＝ ＝ ＝2×10﹣5m3＝20cm3，
则a的密度： ＝ ＝ ＝5g/cm3；
a
ρ
将b挂于A处并浸没于水中，钩码移至C处时，杠杆水平平衡，
由杠杆的平衡条件可得：m钩码g•OC＝F
A
′•OA，
则杠杆A点受到的拉力：F
A
′＝ m钩码g＝ ×0.1kg×10N/kg＝0.6N，
第25页（共36页）金属块b受到的浮力：F浮b ＝m
b
g﹣F
A
′＝0.1kg×10N/kg﹣0.6N＝0.4N，
金属块 b 的体积：V b ＝V 排b ＝ ＝ ＝4×10﹣5m3＝
40cm3，
则b的密度： ＝ ＝ ＝2.5g/cm3；
b
ρ
将c挂于A处并浸没于水中，钩码移至D处时，杠杆水平平衡，
由杠杆的平衡条件可得：m钩码g•OD＝F
A
″•OA，
则杠杆A点受到的拉力：F
A
″＝ m钩码g＝ ×0.1kg×10N/kg＝0.68N，
合金块c受到的浮力：F浮c ＝m
c
g﹣F
A
″＝0.1kg×10N/kg﹣0.68N＝0.32N，
合金块c的体积：V
c
＝V排c ＝ ＝ ＝3.2×10﹣5m3＝
32cm3，
已知合金块c由a、b的材料组成，
设合金块c中所含金属a的质量为m，则金属b的质量为100g﹣m，
则合金块c的体积：V ＝ + ，
c
即32cm3＝ + ，
解得：m＝40g，
所以，合金块c中所含金属a和金属b的质量之比为：
m：（100g﹣m）＝40g：（100g﹣40g）＝2：3。
故答案为：右；5；2：3。
【点评】本题考查了杠杆平衡的调节和杠杆平衡条件、称重法求浮力、阿基米德原理、密度
公式的综合应用，涉及到的知识点较多，综合性强。
三、解答题（本题共7小题，共32分，其中26、27题应写出必要的解题过程）
23．（1分）如图所示，在水平地面上拉动木块，请画出木块所受重力和拉力的示意图。
第26页（共36页）【分析】力的示意图就是用一条带箭头的线段表示出力的三要素，起点表示力的作用点，
长度表示力的大小，箭头表示力的方向。
【解答】解：
重力方向竖直向下，拉力水平向右，作用点在木块重心上，如图所示：
【点评】本题考查力的示意图的画法，关键是正确判断力的方向。
24．（1分）请在图中的括号中标出通电螺线管右端磁极的极性。
【分析】由安培定则可得出螺线管的极性。安培定则内容：右手握住螺线管，四指指向电流
方向，大拇指所指的方向为电磁铁N极。
【解答】解：已知电流方向，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指向
螺线管的右端为N极，如图所示：
【点评】利用右手螺旋定则既可由电流的方向判定磁极磁性，也能由磁极极性判断电流的
方向和线圈的绕法。
25．（2分）请在图中的电路图中补画一根导线，使卧室灯L 和客厅灯L 都能独立工作。
1 2
第27页（共36页）【分析】卧室灯和客厅灯能独立工作，两灯需要并联；开关要接在火线和灯之间，据此画图。
【解答】解：
要使卧室灯L 和客厅灯L 能独立工作，两灯需要并联；图中已将开关接在火线和灯之间，
1 2
经过灯后共同接到零线上，如图所示：
【点评】本题考查了家庭电路中灯和开关的连接方法，属于基础题目。
26．（7分）在更换家用轿车的轮胎时，剪式千斤顶是一种常用工具。图甲是某型号剪式千斤
顶的结构示意图。使用时，将底部支撑台置于水平地面，保持千斤顶竖直，将顶升置于汽
车车身下，用手摇动扳手使扳手绕O点不断旋转，带动丝杆转动，通过丝杆水平拉动左端
铰链，使支架向内收缩，顶升升高，从而将汽车车身顶起。丝杆上刻有梯形扣，图乙是梯形
的实物图。
（1）该型号的剪式千斤顶是由一些简单机械组合而成的。在顶起车身的过程中，丝杆上的
梯形扣属于下列哪一种简单机械？ D 。
A．滑轮 B．滑轮组 C．杠杆 D．斜面
（2）现使用该剪式千斤顶更换轮胎，顶起汽车车身后，若顶升受到车身竖直向下的压力大
小始终为10000N，且等于顶升对车身的支持力，千斤顶自身重量忽略不计。
若底部支撑台与地面接触面积为0.04m2，顶起汽车车身后手不再用力，则千斤顶对地
①面产生的压强是多大？
顶起汽车车身后，为了方便更换轮胎，需要继续摇动扳手，使顶升继续升高一段距离。
第28页（共36页）
②若人摇动扳手使顶升在1min内升高12cm，用千斤顶顶起车身时的机械效率为80%，则人
做功的功率是多大？
【分析】（1）斜面也是一种简单的机械，使用斜面时省力但费距离；
（2） 千斤顶自身重量忽略不计，顶升受到车身竖直向下的压力即为千斤顶对地面的压
①
力，根据p＝ 求出千斤顶对地面产生的压强；
人摇动扳手使顶升在1min内升高12cm，知道顶升对车身的支持力，根据W＝Fh求出
②
千斤顶对车做的功，利用 ＝ ×100%求出人做的功，利用P＝ 求出人做功的功率。
η
【解答】解：（1）丝杆上的梯形扣是变形的斜面，可以达到省力的目的，故选D；
（2） 千斤顶自身重量忽略不计，千斤顶对地面的压力F＝10000N，
①
则千斤顶对地面产生的压强：p＝ ＝ ＝2.5×105Pa；
人摇动扳手使顶升在1min内升高12cm，则千斤顶对车做的功：
②W有 ＝F支h＝10000N×0.12m＝1200J，
由 ＝ ×100%可得，人做的总功：
η
W总 ＝ ＝ ＝1500J，
人做功的功率：
P＝ ＝ ＝25W。
答：（1）D；
第29页（共36页）（2） 千斤顶对地面产生的压强是2.5×105Pa； 人做功的功率是25W。
【点评①】本题考查了学生对简单机械的了解和压强②公式、做功公式、功率公式、效率公式的
应用，从题干中获取有用的信息是关键。
27．（7分）在“探究不同物质吸热升温的现象”时，用同一套器材分别加热质量相等的水和
煤油，每隔一定的时间记录水和煤油升高的温度。
（1）调节好天平后，将薄壁铝桶放在天平左盘中，在右盘中加入砝码并移动游码，天平再
次平衡时，所加砝码和游码的位置如图甲所示，则铝桶的质量为 23. 6 g。
（2）砝码盒里剩有100g、50g、20g、10g、5g砝码各一个，为了称量90g的水，接下来的操作
是： 从右盘中取下 20 g 的砝码，再将 100 g 和 10 g 的砝码放入砝码盘中，游码位置不动 ，
向铝桶中加水，直至天平再次平衡。
（3）在组装成如图乙所示的实验装置时，为保证用酒精灯外焰加热，应先调节好 石棉网
的高度，注意调节温度计的高度，使温度计的玻璃泡与液体 充分接触 。
（4）正确组装好器材后，给水加热，当水温达到35℃时开始计时，每隔0.5min记录一次温
度计的示数，并将数据记入下表。将铝桶中的水换成等质量的煤油，重复以上操作。
加热时间/min 0 0.5 1.0 1.5 2.0 2.5
温度/℃ 水 35 38 41 44 47 50
煤油 35 41 47 53 59 65
图丙是根据实验数据画出的水的温度随加热时间的变化图象，请在图丙中补画出煤油
①的温度随加热时间变化的图象。
由图象可知，质量相等的水和煤油升高相同的温度， 水 吸收的热量多。
②进一步分析图象发现：质量一定的水吸收的热量与升高温度的比值是相等的；质量相
③等的水和煤油，上述比值大小 不相等 （选填“相等”或“不相等”）。
【分析】（1）天平再次平衡时，物体的质量等于砝码的质量加上游码所指示的刻度；
（2）根据砝码盒里剩有的砝码结合标尺的最刻度分析回答；
第30页（共36页）（3）为保证用酒精灯外焰加热，应从下往上调节；使温度计的玻璃泡与液体充分接触，不
与容器的底和壁接触；
（4） 根据表中数据，由描点法作图；
我①们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转化法；
②分析③图象得出结论。
【解答】解：（1）天平再次平衡时，所加砝码和游码的位置如图甲所示，标尺的分度值为
0.2g，则铝桶的质量为：20g+3g+0.6g＝23.6g。
（2）根据砝码盒里剩有的砝码结合标尺的最刻度，为了称量90g的水，从右盘中取下20g
的砝码，再将100g和10g的砝码放入砝码盘中，游码位置不动，直至天平再次平衡；
（3）为保证用酒精灯外焰加热，应先调节好石棉网的高度，注意调节温度计的高度，使温
度计的玻璃泡与液体充分接触；
（4） 根据表中数据，画出煤油的温度随加热时间变化的图象，如下所示：
①
由图象可知，质量相等的水和煤油升高相同的温度，水加热时间长，故水吸收的热量多。
②使用相同的酒精灯通过加热时间的长短来比较吸热多少；
③水和煤油的温度随时间的变化图象为过原点的直线，即质量一定的水（煤油）吸收的热量
与升高温度的比值是定值，因质量相等的水和煤油升高相同的温度，水吸收的热量多，即
质量相等的水和煤油，上述比值大小不相等。
故答案为：（1）23.6g；（2）从右盘中取下20g的砝码，再将100g和10g的砝码放入砝码盘
中，游码位置不动；（3）石棉网；充分接触；（4） 如上所示； 水； 不相等。
【点评】本题探究不同物质吸热升温的现象，考查天平的①使用、注意事②项、数据③分析和控制
变量法及转换法的运用。
28．（7分）小明和小红做“测量小灯泡的功率”实验，实验目的是测量小灯泡的额定功率和
实际功率，器材有：电压恒为4.5V的电源、额定电压为3.8V的小灯泡、滑动变阻器（20
2A）、电压表、电流表、开关各一个，导线若干。 Ω
（1）小明连接了如图甲所示的电路，准备将电压表接在小灯泡两端，电压表的表盘如图乙
第31页（共36页）所示，小红认为这样连接电压表不妥，理出是： 电压表大量程分度值为 0.5V ，测量额定
电压 3.8V 误差较大 。
（2）小明和小红讨论后，选择0﹣3V的量程，将电压表接在滑动变阻器的A，B接线柱上，
请你用笔画线代替导线，将电路连接完整。
（3）正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P，读出电压表，
电流表的示数，观察小灯泡的亮度变化，记录在下表中。
电压表的示数U/V 2.9 2.5 2.3 1.7 0.7 0.5 0
电流表的示数I/A 0.20 0.22 0.24 0.26 0.31 0.34
灯的功率
小灯泡的亮度 逐渐变亮
为达成实验目的，请将表格中的栏目补充完整： 灯的功率 。
①当电压表示数为0.7V时，电流表示数如图丙所示，则小灯泡的额定功率为 1.1 4 W。
②实验结果表明，小灯泡的亮度与实际功率的关系是： 灯的实际功率越大，灯越亮 。
③实验时，若移动滑片P至B端，则开关闭合后会出现 电压超过电压表量程 现象，导
④致器材可能损坏。
【分析】（1）根据灯的额定电压为3.8V，电压表要选用大量程0﹣15V，确定其分度值，从
测量的误差分析；
（2）选择0﹣3V的量程，将电压表接在滑动变阻器的A，B接线柱上；根据实验目的回答；
电压表大量程分度值为0.5V，测量额定电压3.8V误差较大；
（3） 为达成实验目的，表格中的栏目为灯的功率；
根据①串联电路电压的规律结合电流表示数，根据P＝UI求出小灯泡的额定功率；
②分析表中数据得出结论；
③
第32页（共36页）由表中第1组数据，根据欧姆定律得出变阻器连入电路中的电阻，由分压原理分析回
④答。
【解答】解：（1）灯的额定电压为3.8V，故选用电压表大量程0﹣15V，其分度值为0.5V，故
测量额定电压3.8V误差较大；
（2）如下所示：
实验目的是测量小灯泡的额定功率和实际功率，电压表大量程分度值为0.5V，测量额定
电压3.8V误差较大。
（3） 为达成实验目的，表格中的栏目为灯的功率；
当电①压表示数为0.7V时（灯的电压为4.5V﹣0.7V＝3.8V），电流表示数如图丙所示，电
②流表示数为0.3A则小灯泡的额定功率为：
P＝UI＝3.8V×0.3A＝1.14W。
实验结果表明，小灯泡的亮度与实际功率的关系是：灯的实际功率越大，灯越亮。
③由表中第1组数据，根据欧姆定律，变阻器连入电路中的电阻：
④
R滑 ＝ ＝ ＝14.5 ，实验时，若移动滑片P至B端，即变阻器的最大电阻20 连入
Ω Ω
电路中，由分压原理，则开关闭合后电压表示数变大，会出现超过电压表量程现象，导致
器材可能损坏。
故答案为：（1）电压表大量程分度值为0.5V，测量额定电压3.8V误差较大；（2）如上所示；
（3） 灯的功率； 1.14； 灯的实际功率越大，灯越亮； 电压超过电压表量程。
【点评①】本题测量小灯②泡的功率③，考查对实验方案的评估和实验④方案的设计、功率计算和
数据分析。
29．（7分）小红家有一支电子体温计，查阅说明书得知，电子体温计的探测器是热敏电阻，其
第33页（共36页）阻值随着温度的变化而变化。小红买来一个热敏电阻，准备设计和制作一支模拟电子体温
计。她计划先测出此热敏电阻在不同温度时的阻值，按照图甲所示连接了实验电路。R 为
T
热敏电阻，实验时，R 置于温控箱（图中虚线区域）中电源电压保持不变，R 为定值电阻，
T 1
R 为电阻箱（0～9999 ），S 单刀双掷开关，开关S 和S 闭合前，小红将电阻箱R 的阻值
2 2 1 2 2
调到最大。 Ω
（1）小红首先调节温控箱的温度，使R 温度为42.0℃，闭合S ，将S 接2，读出电压表的
T 1 2
示数为3V。
为测量此时R 的阻值，接下来的操作是：将S 接 1 （选填“1”或“2”），调节电阻
T 2
①箱R 的阻值，使电压表示数为 3 V，读出此时R 的阻值即为42.0℃时R 的阻值。
2 2 T
逐渐降低温控箱的温度，根据上述方法测量出R 在不同温度时的阻值，若依据小红所
T
②测数据画出的R 阻值随温度变化的图象如图乙所示，且当R 的温度降至32.0℃时，闭合
T T
S ，将S 接2，电压表示数为2.4V．求电阻R 的阻值。
1 2 1
（2）在获得如图乙所示的R 阻值随温度变化的关系后，为了自制模拟电子体温计，小红将
T
S 始终接2，闭合S 后，通过电压表的示数大小来显示温度高低，如果将R 用绝缘薄包好
2 1 T
后置于正常人腋窝中央，保持腋窝合拢，闭合S ，当电压表示数稳定后，电压表示数最接
1
近 C 。
A.2.25V B.2.45V C.2.65V D.2.85V
【分析】（1） 分别将R 和电阻箱与R 串联连入电路中，根据等效替代法求R 的阻值；
T 1 T
在 中，R T①与R
1
串联，由欧姆定律，得出电路中的电流，根据欧姆定律和串联电路电压
②的规律①，得出电源电压表达式，同理在 中得出电源电压表达式，根据电源电压不变列方
程求出R 和电源电压U； ②
1
（2）由图结合数学知识得出正常人腋窝中央的体温37°C时R′ 大小；由电阻的串联和欧
T
第34页（共36页）姆定律得出电路的电流，由欧姆定律求出电压表示数。
【解答】解：（1） 为测量此时R 的阻值，接下来的操作是：将S 接1，调节电阻箱R 的阻
T 2 2
值，使电压表示①数为3V，根据等效替代法，读出此时R 的阻值即为42.0℃时R 的阻值。
2 T
在 中，R 与R 串联，由欧姆定律，电路中的电流为：
T 1
② ①
I ＝ ，根据欧姆定律和串联电路电压的规律，电源电压：U＝I R +U ＝
1 1 T1 V1
×400 +3V，
同理在Ω 中，
②
U＝I R +U ＝ ×600 +2.4V，
2 T2 V2
Ω
因电源电压不变，
故 ×400 +3V＝ ×600 +2.4V，
Ω Ω
R ＝400 ； U＝ ×400 +3V＝6V，
1
Ω Ω
（2）由图结合数学知识，正常人腋窝中央的体温是37°C，ME为三角形的中位线，故此时
R′ ＝500
T
'如下所示：Ω
小红将S 始终接2，闭合S 后，R 与R′ 串联，电压表测R 的电压，由电阻的串联和欧
2 1 1 T 1
姆定律，电路的电流：
I＝ ＝ ＝ A，
由欧姆定律，电压表示数：
U ＝IR ＝ A×400 ≈2.67V，故选C。
V 1
Ω
故答案为：（1） 1；3； R ＝400 ；（2）C。
1
① ② Ω
第35页（共36页）【点评】本题考查等效法测电阻的方法及串联电路的规律和欧姆定律的运用，关键是从图
中获取有效的信息。
第36页（共36页）
