2023年江苏省泰州市中考物理试卷
第一部分选择题（共24分）一、选择题（每小题4个选项中只有1个符合题意。每小题2分，
共24分）
1．（2分）（2023•泰州）下列能源中，属于不可再生能源的是（ ）
A．风能 B．核能 C．水能 D．潮汐能
2．（2分）（2023•泰州）如图，古琴演奏家正在演奏名曲《高山流水》，下列说法正确的是
（ ）
A．琴声响度越大，它在空气中传播的速度越大
B．琴声是由琴弦振动产生的
C．拨动不同的琴弦，主要引起琴声响度不同
D．用大小不同的力拨动同一根琴弦，琴声音调不同
3．（2分）（2023•泰州）下列物态变化中，属于吸热现象的是哪一组（ ）
①初春：冰雪消融
②盛夏：洒水降温
③深秋：浓雾弥漫
④严冬：寒霜遍野
A．①② B．②③ C．③④ D．①④
4．（2分）（2023•泰州）关于粒子与宇宙，下列说法不正确的是（ ）
A．用鼻子嗅气味来鉴别酱油和醋，说明分子在不停地运动
B．卢瑟福提出原子是由原子核和核外电子构成的
C．摩擦起电的过程中，带正电的物体得到了质子
D．宇宙是一个有层次的天体结构系统，太阳是银河系中的一颗恒星
5．（2分）（2023•泰州）下列事例中，能增大压强的是（ ）
A．载重汽车装有许多车轮
B．压路机的碾子质量很大
第1页（共34页）C．滑雪板与雪地接触面积较大
D．背包用较宽的背带
6．（2分）（2023•泰州）如图所示，是仿照人的手臂设计的我国天宫空间站的机械臂。下列工
具使用时与机械臂属于同类型杠杆的是（ ）

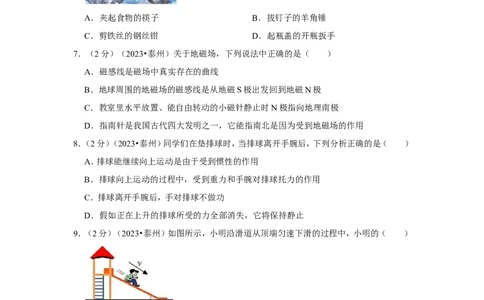

A．夹起食物的筷子 B．拔钉子的羊角锤
C．剪铁丝的钢丝钳 D．起瓶盖的开瓶扳手
7．（2分）（2023•泰州）关于地磁场，下列说法中正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极
C．教室里水平放置、能自由转动的小磁针静止时N极指向地理南极
D．指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用
8．（2分）（2023•泰州）同学们在垫排球时，当排球离开手腕后，下列分析正确的是（ ）
A．排球能继续向上运动是由于受到惯性的作用
B．排球向上运动的过程中，受到重力和手腕对排球托力的作用
C．排球离开手腕后，手对排球不做功
D．假如正在上升的排球所受的力全部消失，它将保持静止
9．（2分）（2023•泰州）如图所示，小明沿滑道从顶端匀速下滑的过程中，小明的（ ）
A．重力势能减小，机械能减小
B．动能不变，机械能不变
C．重力势能减小，动能增大
D．重力势能不变，机械能减小
10．（2分）（2023•泰州）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相
当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要
第2页（共34页）求的正确电路图是（ ）
A． B．
C． D．
11．（2分）（2023•泰州）用硬质塑料瓶、透明胶带、螺母、塑料管、容器和水等，制作如图所示
的潜水艇模型（不计进排气管体积），然后将模型放入水中，使其上浮或下沉。下列说法正
确的是（ ）
A．当模型漂浮于水面时，它受到的浮力小于重力
B．向瓶中充气时，瓶内气体压强变大，模型将下沉
C．从瓶中抽气时，模型会下沉，它受到的浮力将变小
D．让原本在较浅处悬浮的模型下潜至更深处悬浮，应使瓶内的水先增加后减少
12．（2分）（2023•泰州）如图所示为模拟调光灯电路，电源电压恒为9V，滑动变阻器R标有
“20 1A”的字样，电流表选用“0～0.6A”的量程，当滑片P移至中点时，小灯泡恰好
正常Ω发光。已知小灯泡上标有“3V 0.9W”字样（忽略温度对灯丝电阻的影响）。为保证电
路安全，下列选项正确的是（ ）
A．滑动变阻器阻值的变化范围为5～20
B．定值电阻的阻值为20 Ω
C．电流表示数变化的范围Ω为0.225～0.3A
D．小灯泡的最小功率为0.675W
第3页（共34页）二、第二部分非选择题（共76分）二、填空题（本题有8小题，每空1分，共26分）

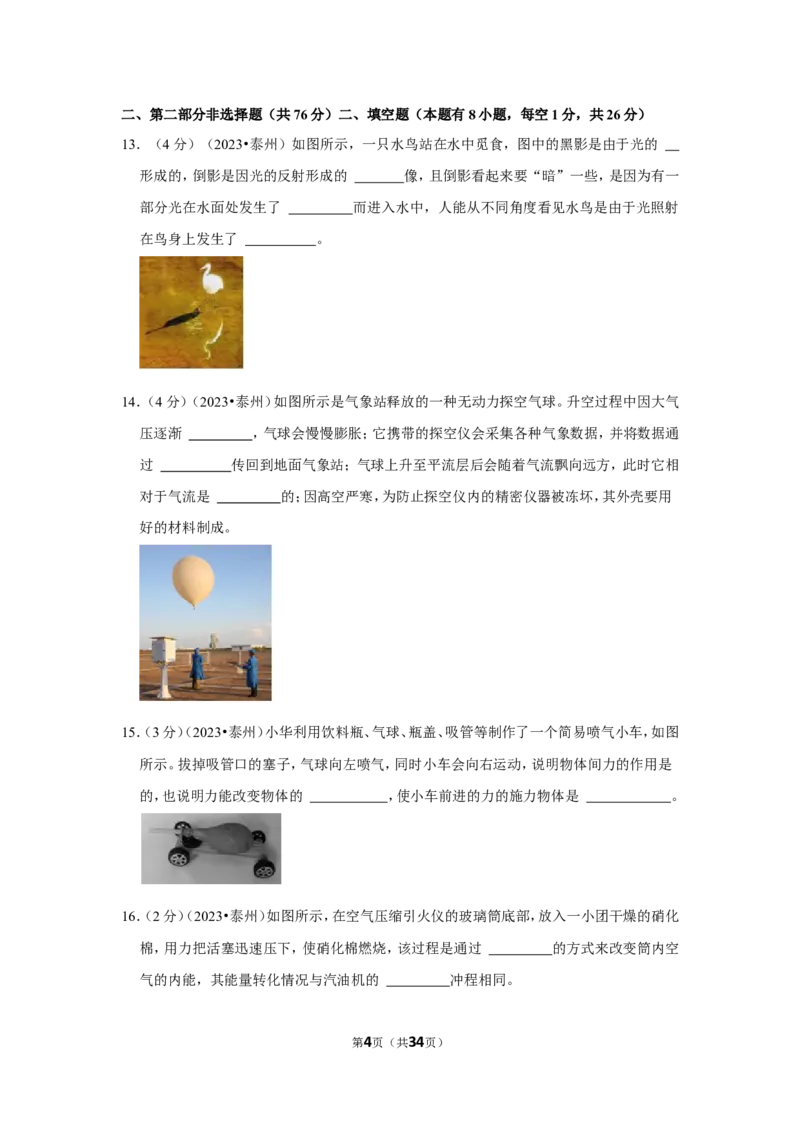

13．（4分）（2023•泰州）如图所示，一只水鸟站在水中觅食，图中的黑影是由于光的
形成的，倒影是因光的反射形成的 像，且倒影看起来要“暗”一些，是因为有一
部分光在水面处发生了 而进入水中，人能从不同角度看见水鸟是由于光照射
在鸟身上发生了 。

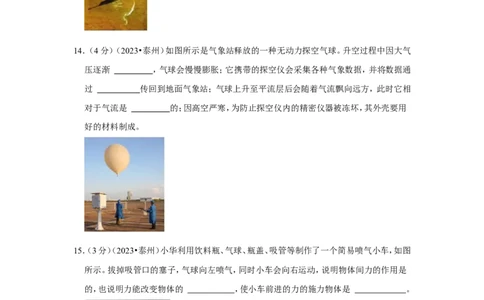

14．（4分）（2023•泰州）如图所示是气象站释放的一种无动力探空气球。升空过程中因大气
压逐渐 ，气球会慢慢膨胀；它携带的探空仪会采集各种气象数据，并将数据通
过 传回到地面气象站；气球上升至平流层后会随着气流飘向远方，此时它相
对于气流是 的；因高空严寒，为防止探空仪内的精密仪器被冻坏，其外壳要用
好的材料制成。
15．（3分）（2023•泰州）小华利用饮料瓶、气球、瓶盖、吸管等制作了一个简易喷气小车，如图
所示。拔掉吸管口的塞子，气球向左喷气，同时小车会向右运动，说明物体间力的作用是
的，也说明力能改变物体的 ，使小车前进的力的施力物体是 。
16．（2分）（2023•泰州）如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的硝化
棉，用力把活塞迅速压下，使硝化棉燃烧，该过程是通过 的方式来改变筒内空
气的内能，其能量转化情况与汽油机的 冲程相同。
第4页（共34页）17．（3分）（2023•泰州）如图所示，供轮椅上下的斜坡长L＝4m，高h＝2m。小明用120N的拉
力平行于斜坡向上将重为200N的木箱从底端匀速拉到顶端。他所做的有用功为
J，斜坡的机械效率为 （精确到0.1%），木箱所受摩擦力的大小为
N。
18．（3分）（2023•泰州）如图甲所示电路，开关S 、S 闭合后两电流表的指针均指在同一位置，
1 2
示数如图乙所示，则通过R 的电流为 A，两电阻之比R ：R ＝ ；
1 1 2
只断开开关S ，电流表A 的示数将 （变大/变小/不变）。
2 1
19．（3分）（2023•泰州）小华将电阻丝R 和R（R ＞R ）分别浸没在质量和初温均相同的煤
1 2 1 2
油中，按如图所示接入电路，开关闭合后，通过两电阻丝的 相等，根据温度计
示数的变化可比较电阻丝产生 的多少，通电一段时间，发现甲瓶中温度计的示
数上升 。
20．（4分）（2023•泰州）2022年6月17日，我国第三艘国产航空母舰“福建号”成功下水，
其满载排水量为88000t，如图所示。该航母满载时，受到的浮力为 N，当
第5页（共34页）舰载机飞离航母后，航母所受浮力变 ，舱底所受海水压强变 ，此时
航母排开的海水体积改变了26m3，则该舰载机的质量是 kg。（
海水
取
1.0×103kg/m3，g取10N/kg） ρ
三、解答题（本题有9小题，共50分。解答24、25题时应写出解题过程）
21．（2分）（2023•泰州）在图中画出物体AB在平面镜MN中所成的像A'B'。
22．（2分）（2023•泰州）工人站在地面上用如图的滑轮组提升重物，画出滑轮组的绕绳方式。
23．（2分）（2023•泰州）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
24．（5分）（2023•泰州）新能源电动汽车具有节能、环保的特点。如图所示，一辆电动汽车停
放在水平地面上，满载时整车质量为1.5t，轮胎与地面的总接触面积为600cm2。在某段平
直路面上，该车满载时90s内匀速行驶了1.8km，电动汽车受到的阻力为2500N，求：
（1）汽车行驶的速度。
第6页（共34页）（2）汽车发动机的功率。
（3）汽车静止时对水平地面的压强。（g取10N/kg）
25．（6分）（2023•泰州）小华查看家中电炖锅的说明书后发现：电炖锅有低温、中温、高温三
挡；电阻R ＝60.5 ，R ＝4R ，该电炖锅的原理图如图所示。请解答：
2 1 2
（1）闭合开关S、ΩS
1
，电炖锅处于 挡。
（2）电炖锅高温挡的额定功率为多大？
（3）正常工作时，使用电炖锅高温挡加热10min，可将一锅1.5kg的汤从20℃加热到
100℃，电炖锅的加热效率是多少？[汤的比热容取4×103J/（kg•℃）]
26．（5分）（2023•泰州）小明利用如图甲所示的实验装置来探究冰的熔化特点。
（1）将装有适量碎冰的试管置于烧杯内的温水中，这样做不仅可以使碎冰 ，
而且便于记录各时刻的温度并观察冰的 。
（2）实验中某时刻温度计示数如图乙所示，碎冰此时的温度为 ℃。
（3）根据实验数据画出冰熔化过程的“温度﹣时间”图象（如图丙），由图象可知，冰属于
第7页（共34页）（晶体/非晶体）。
（4）小明分析图象还发现：0至t 时段内的温度变化比t 时刻后的温度变化快，其主要原
1 2
因是 。
27．（6分）（2023•泰州）小华用如图所示的器材探究凸透镜成像规律，已知凸透镜的焦距为
10.0cm。
（1）组装并调整器材，使烛焰、光屏的中心位于凸透镜的 上。
（2）小华按照实验方案完成各操作步骤，将观测到的现象和数据记录在表格中，分析表中
信息可得：
实验 物 像的 像的 光屏到凸透
序号 距/cm 大小 正倒 镜的距离/cm
① 50.0 缩小 倒立 12.5
② 30.0 缩小 倒立 15.0
③ 20.0 等大 倒立 20.0
④ 12.5 放大 正倒 30.0
⑤ 12.5 放大 倒立 50.0
⑥ 9.0 光屏上没有像
⑦ 7.0 光屏上没有像
①当物距 焦距时，成倒立、缩小的实像；
②成实像时，随着物距的减小，像的大小逐渐 ；
（3）在第⑥、⑦两次实验中小华无论怎样移动蜡烛、凸透镜和光屏，都不能在光屏上观察
到烛焰的像，于是她认为：“物距小于一倍焦距时，物体通过凸透镜不能成像”这个结论
并不严谨，为得出正确的结论，她应该增加的一步操作是：取下光屏，
；
（4）将一个镜片放在烛焰和凸透镜之间后，光屏上的像变模糊了，向右移动光屏，光屏上
再次出现清晰的像，则所加的镜片属于 透镜，用来矫正 的视力缺陷。
28．（5分）（2023•泰州）小明使用天平和量筒测量石块的密度。
第8页（共34页）（1）将天平放在水平台面上，如图甲所示，是小明刚调节完天平平衡的情形。请你指出他
调节过程中遗漏的操作步骤： 。补上遗漏步骤后，为使天平重新平衡，
应将平衡螺母向 调节。
（2）用调好的天平称石块的质量，测量结果如图乙所示，则石块的质量为 g。
接着他在量筒中倒入30mL的水，再将石块浸没在水中，水面位置如图丙所示，则石块的
密度为 g/cm3。
（3）以下操作会导致石块密度的测量值偏大的有： （多选，填字母序号）。
A.读取量筒示数时视线俯视液面
B.先测石块的体积后测石块的质量
C.石块放入量筒时有部分水溅起附在筒壁上
29．（5分）（2023•泰州）小明用不同的力将手掌压在各种不同物体表面上向前推，发现感受
不同，猜想滑动摩擦力的大小可能与下列因素有关：①压力的大小、②接触面的粗糙程
度、③接触面的材料种类。为了验证猜想是否正确，他进行了以下探究：
（1）为了测量滑动摩擦力的大小，小明将木块放在水平木板上，用弹簧测力计沿水平方向
拉动木块，使其做 ，此时滑动摩擦力大小 弹簧测力计的示数。
（2）比较甲、乙两图的实验可知：滑动摩擦力的大小与 有关。
（3）如图甲、丙所示，小明将同一木块分别放在粗糙程度不同的木板一、木板二上测量滑
动摩擦力的大小，此过程控制不变的影响因素是：压力的大小和 。
（4）实验中发现弹簧测力计示数不易稳定，改用如图丁所示的装置水平拉动长木板，发现
第9页（共34页）弹簧测力计的示数仍不稳定，可能的原因是： 。
30．（4分）（2023•泰州）如图所示，小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和
若干导线等器材来探究感应电流产生的条件。闭合开关，他们完成操作，将观察到的现象
记入表格：
序号 导体AB的运动情况 有无感应电流
① 左右运动 有
② 上下运动 无
③ 前后运动 无
④ 斜向上、斜向下运动 有
（1）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的运动方向与
磁场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体 AB
运动时，其运动方向也与磁场方向垂直，但无感应电流。
（2）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，
电路中才会产生感应电流”。小刚认为不全面，因为导体AB 运动时，也
有感应电流。
（3）从能量的角度来分析，感应电流的产生过程是将 能转化为电能；如果将图
中的灵敏电流计换成 ，可以探究磁场对电流的作用。
31．（8分）（2023•泰州）小明和小华一起进行伏安法测电阻的活动。
第10页（共34页）（1）他们选用的器材如图甲所示，请你用笔画线代替导线将实物电路连接完整，要求：滑
动变阻器的滑片P向右移动时电流表的示数变大。
（2）连接电路之前，应该 开关，检查电表指针是否 。
（3）闭合开关，小明发现两电表均无示数。为了查找故障，他将电压表拆下，保持电路其他
部分连接完好，再将电压表分别接在电源、待测电阻R 、滑动变阻器两端，然后闭合开关，
x
发现只有接在待测电阻R 两端时，电压表无示数，则故障可能是 。
x
（4）排除故障后，小明和小华配合进行实验，并根据数据画出如图乙所示的图象，由图象
可知，该待测电阻R 的阻值为 。
x
（5）利用电压表可以直接测量电压的大小Ω，能否把电压表改装为间接测量电阻大小的仪表
呢？小明和小华经过思考，分别设计了如图丙、丁所示的方案（电源电压恒定不变），并进
行了以下操作和分析：
①小明在电路的M、N两点之间接入一个电阻箱，调节旋钮使它接入电路的阻值分别为
5 、8 、20 ，闭合开关，发现电压表指针分别指向1.5V、2.0V、3.0V的刻度线，于是他在
表Ω盘相Ω应位Ω置标出了电阻的数值，如图戊所示。以此类推再标出其他刻度线，电压表就可
以用来间接测量阻值了。由以上数据可知：电源电压为 V，定值电阻R 的阻
0
值为 。
②小华的设计方Ω案，所用器材的规格、电表接入的量程都与小明的完全相同，分析她的设
计方案可知：在保证器材安全的前提下，她改装后的电压表所能测的最小电阻值为
第11页（共34页）。
Ω
第12页（共34页）2023年江苏省泰州市中考物理试卷
参考答案与试题解析
第一部分选择题（共24分）一、选择题（每小题4个选项中只有1个符合题意。每小题2分，
共24分）
1．（2分）（2023•泰州）下列能源中，属于不可再生能源的是（ ）
A．风能 B．核能 C．水能 D．潮汐能
【解答】解：水能、风能、潮汐能都能从自然界里源源不断的得到补充，属于可再生能源；
核能一旦消耗，不能短时期内从自然界得到补充，属于不可再生能源。
故选：B。
2．（2分）（2023•泰州）如图，古琴演奏家正在演奏名曲《高山流水》，下列说法正确的是
（ ）
A．琴声响度越大，它在空气中传播的速度越大
B．琴声是由琴弦振动产生的
C．拨动不同的琴弦，主要引起琴声响度不同
D．用大小不同的力拨动同一根琴弦，琴声音调不同
【解答】解：A、琴声响度越大，它在空气中传播的速度不变，故A错误；
B、琴声是由琴弦振动产生的，故B正确；
C、拨动不同的琴弦，主要引起琴声音调不同，故C错误；
D、用大小不同的力拨动同一根琴弦，琴声响度不同，故D错误。
故选：B。
3．（2分）（2023•泰州）下列物态变化中，属于吸热现象的是哪一组（ ）
①初春：冰雪消融
②盛夏：洒水降温
③深秋：浓雾弥漫
第13页（共34页）④严冬：寒霜遍野
A．①② B．②③ C．③④ D．①④
【解答】解：①初春：冰雪消融是物质由固态变为液态的过程，是熔化过程，熔化吸热；故
①符合题意；
②盛夏：洒水降温是物质由液态变成气态的过程，是汽化过程，汽化吸热，故②符合题意；
③深秋：浓雾弥漫是空气中的水蒸气遇冷液化为小水珠，是液化过程，液化放热，故③不
符合题意；
④严冬：寒霜遍野是空气中的水蒸气遇冷凝华成的小冰晶，是凝华过程，凝华放热，故④
不符合题意。
故选：A。
4．（2分）（2023•泰州）关于粒子与宇宙，下列说法不正确的是（ ）
A．用鼻子嗅气味来鉴别酱油和醋，说明分子在不停地运动
B．卢瑟福提出原子是由原子核和核外电子构成的
C．摩擦起电的过程中，带正电的物体得到了质子
D．宇宙是一个有层次的天体结构系统，太阳是银河系中的一颗恒星
【解答】解：A、用鼻子嗅气味能鉴别醋和酱油，是因为构成这些物质的分子在不断运动，与
人的嗅觉细胞接触，就能闻到味了，说明了分子在不断运动，故A正确；
B、卢瑟福提出原子的核式结构，提出原子是有原子核和核外电子组成，故B正确；
C、摩擦起电的过程中，转移的是电子，质子不能转移；带正电的物体失去电子，故C错误；
D、宇宙是一个有层次的天体结构系统，我们看到的太阳只是银河系中一颗普通的恒星，
故D正确。
故选：C。
5．（2分）（2023•泰州）下列事例中，能增大压强的是（ ）
A．载重汽车装有许多车轮
B．压路机的碾子质量很大
C．滑雪板与雪地接触面积较大
D．背包用较宽的背带
【解答】解：A、载重汽车装有许多车轮可以增大受力面积，在压力一定时，增大受力面积可
以减小压强，故A不符合题意；
B、压路机的碾子质量很大，重力很大，对路面的压力越大，在受力面积一定时，增大压力
可以增大压强，故B符合题意；
第14页（共34页）C、滑雪板与雪地接触面积较大，在压力一定时，增大受力面积可以减小压强，故C不符合
题意；
D、背包用较宽的背带，增大了受力面积，在压力一定时，增大受力面积可以减小压强，故
D不符合题意。
故选：B。
6．（2分）（2023•泰州）如图所示，是仿照人的手臂设计的我国天宫空间站的机械臂。下列工
具使用时与机械臂属于同类型杠杆的是（ ）
A．夹起食物的筷子 B．拔钉子的羊角锤
C．剪铁丝的钢丝钳 D．起瓶盖的开瓶扳手
【解答】解：我国天宫空间站的机械臂是动力臂比阻力臂短的杠杆，是费力杠杆。
A、夹起食物的筷子的动力臂比阻力臂短，属于费力杠杆，故A符合题意；
BCD、拔钉子的羊角锤、剪铁丝的钢丝钳、起瓶盖的开瓶扳手的动力臂比阻力臂长，属于
费力杠杆，故BCD不符合题意。
故选：A。
7．（2分）（2023•泰州）关于地磁场，下列说法中正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极
C．教室里水平放置、能自由转动的小磁针静止时N极指向地理南极
D．指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用
【解答】解：A、磁感线不是磁场中真实存在的曲线，故A错误；
B、地球周围的地磁场的磁感线是从地磁N极出发回到地磁S极，故B错误；
C、教室里水平放置、能自由转动的小磁针静止时N极指向地理北极，故C错误；
D、指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用，故D正确。
故选：D。
8．（2分）（2023•泰州）同学们在垫排球时，当排球离开手腕后，下列分析正确的是（ ）
A．排球能继续向上运动是由于受到惯性的作用
B．排球向上运动的过程中，受到重力和手腕对排球托力的作用
第15页（共34页）C．排球离开手腕后，手对排球不做功
D．假如正在上升的排球所受的力全部消失，它将保持静止
【解答】解：
A、排球离开手后还能继续向上运动是由于排球具有惯性，而不能说受到惯性的作用，故
A错误；
B、排球离开手以后，不再受到手的作用力；排球向上运动的过程中，受重力和空气阻力的
作用，故B错误；
C、排球在上升过程中，手不再给排球施加力，手对排球不做功，故C正确；
D、排球向上运动过程中，若一切外力都消失，它将保持原来速度做匀速直线运动，故D错
误。
故选：C。

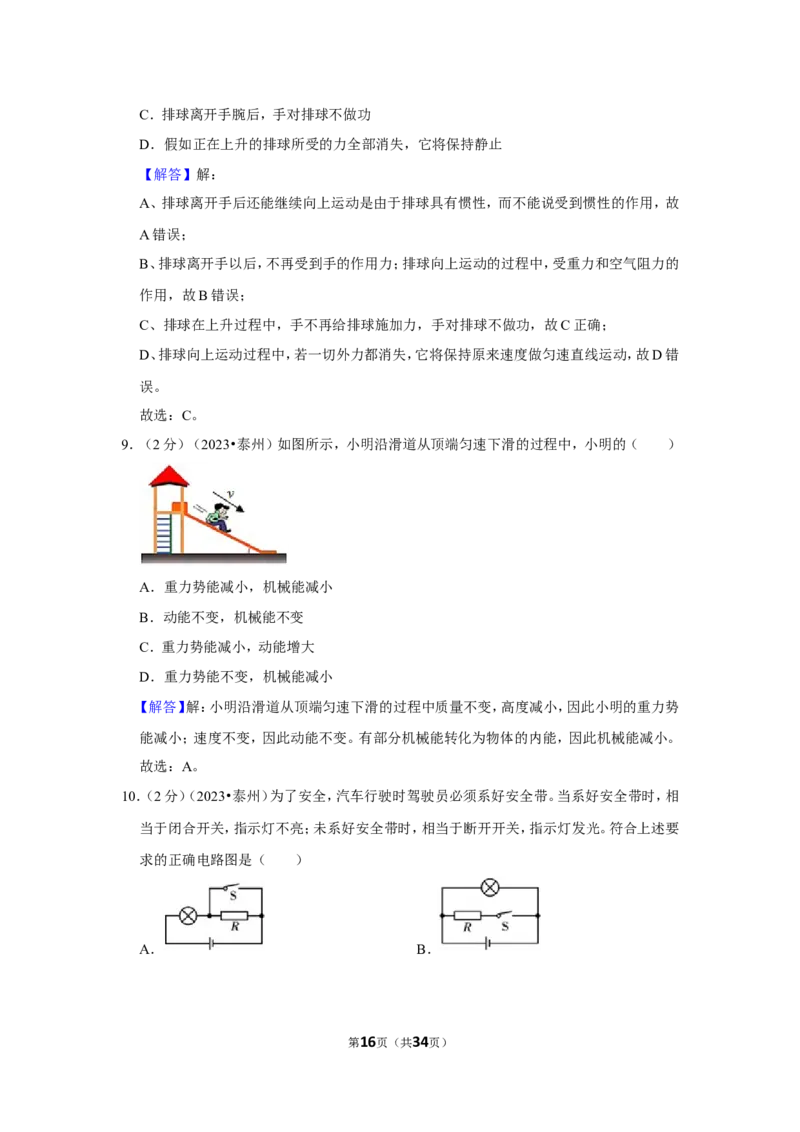

9．（2分）（2023•泰州）如图所示，小明沿滑道从顶端匀速下滑的过程中，小明的（ ）
A．重力势能减小，机械能减小
B．动能不变，机械能不变
C．重力势能减小，动能增大
D．重力势能不变，机械能减小
【解答】解：小明沿滑道从顶端匀速下滑的过程中质量不变，高度减小，因此小明的重力势
能减小；速度不变，因此动能不变。有部分机械能转化为物体的内能，因此机械能减小。
故选：A。
10．（2分）（2023•泰州）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相
当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要
求的正确电路图是（ ）
A． B．
第16页（共34页）C． D．
【解答】解：
A、无论开关断开还是闭合，灯泡都发光。不符合题意；
B、无论开关断开还是闭合，灯泡都发光。不符合题意；
C、开关断开，灯泡和保护电阻串联能够发光；开关闭合，灯泡被短路不能发光。符合题意；
D、开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路。不符合题意。
故选：C。

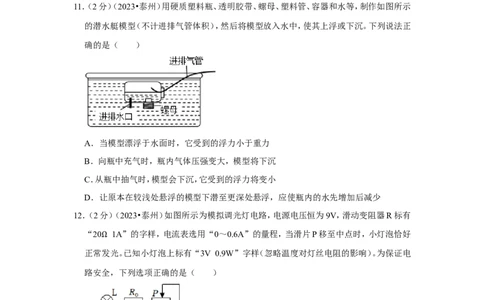

11．（2分）（2023•泰州）用硬质塑料瓶、透明胶带、螺母、塑料管、容器和水等，制作如图所示
的潜水艇模型（不计进排气管体积），然后将模型放入水中，使其上浮或下沉。下列说法正
确的是（ ）
A．当模型漂浮于水面时，它受到的浮力小于重力
B．向瓶中充气时，瓶内气体压强变大，模型将下沉
C．从瓶中抽气时，模型会下沉，它受到的浮力将变小
D．让原本在较浅处悬浮的模型下潜至更深处悬浮，应使瓶内的水先增加后减少
【解答】解：A、当模型漂浮于水面时，它受到的浮力等于重力，故A错误；
B、向瓶中充气时，瓶内气体压强变大，瓶内的水将变少，总重力变小，模型将上浮，故B错
误；
C、从瓶中抽气时，瓶内气体压强变小，瓶内的水将变多，总重力变大，模型会下沉；此时它
排开水的体积不变，根据阿基米德原理可知它受到的浮力不变，故C错误；
D、潜水艇是靠改变自身的重力实现浮沉的，让原本在较浅处悬浮的模型下潜至更深处悬
浮，此时应向外抽气，使瓶内气体减少，气压减小，让水进入瓶中，使潜艇受到的重力大于
浮力，实现下沉，然后停止抽气，再适当充气，再向外排水使重力等于浮力而悬浮，使潜水
艇下潜至更深的位置悬浮，则瓶内气体先减少后增加，应使瓶内的水先增加后减少，故D
正确。
第17页（共34页）故选：D。
12．（2分）（2023•泰州）如图所示为模拟调光灯电路，电源电压恒为9V，滑动变阻器R标有
“20 1A”的字样，电流表选用“0～0.6A”的量程，当滑片P移至中点时，小灯泡恰好
正常Ω发光。已知小灯泡上标有“3V 0.9W”字样（忽略温度对灯丝电阻的影响）。为保证电
路安全，下列选项正确的是（ ）
A．滑动变阻器阻值的变化范围为5～20
B．定值电阻的阻值为20 Ω
C．电流表示数变化的范围Ω为0.225～0.3A
D．小灯泡的最小功率为0.675W
【解答】解：如图所示，滑动变阻器R、定值电阻R 、小灯泡L串联，电流表测电路中的电流，
0
A.已知小灯泡上标有“3V 0.9W”字样，故小灯泡额定电流I额 ＝ ＝ ，故
电路中最大电流为0.3A，
当滑片P移至中点时，小灯泡恰好正常发光，此时电流为0.3A，故此时滑动变阻器的阻值
为最小值，已知滑动变阻器规格为20 1A，中点时的阻值为10 ，故滑动变阻器阻值的变
化范围为10～20 ，故A错误。 Ω Ω
B.已知滑动变阻器Ω滑片P在中点时阻值为10 ，电路中的电流为0.3A，小灯泡电压为3V，
由欧姆定律得滑动变阻器两端电压为U ＝IRΩ＝0.3A×10 ＝3V，又已知电源电压为9V，
R
Ω
故定值电阻R 的电压U ＝U﹣U ﹣U ＝9V﹣3V﹣3V＝3V，由欧姆定律得R ＝ ＝
0 0 L R 0
，故B错误。
C.当滑动变阻器R滑动至阻值最大处时，电流表为最小值，小灯泡的阻值R ＝ ＝
L
，由欧姆定律得I′＝ ＝ ＝0.225A，已知电流最大电
第18页（共34页）流为0.3A，故电流表示数变化的范围为0.225～0.3A，故C正确。
D.由P＝I2R可知，当电路电流最小时，小灯泡功率最小，已知最小电流为0.225A，根据P
＝I2R ＝（0.225A）2×10＝0.50625W，故D错误。
L
故答案为：C。
二、第二部分非选择题（共76分）二、填空题（本题有8小题，每空1分，共26分）
13．（4分）（2023•泰州）如图所示，一只水鸟站在水中觅食，图中的黑影是由于光的 直线
传播 形成的，倒影是因光的反射形成的 虚 像，且倒影看起来要“暗”一些，是因为
有一部分光在水面处发生了 折射 而进入水中，人能从不同角度看见水鸟是由于光照
射在鸟身上发生了 漫反射 。
【解答】解：（1）水鸟的黑影属于影子，是由于光的直线传播形成的；
（2）水鸟的倒影属于平面镜成像，平面镜成像是由于光的反射形成的，成的像是虚像；
光射到水面时，一部分光线发生了反射，另一部分发生了折射而进入水中，所以这些“倒
影”看起来“暗”一些；
（3）人能从不同角度看见水鸟是由于光照射在鸟身上发生了漫反射。
故答案为：直线传播；虚；折射；漫反射。
14．（4分）（2023•泰州）如图所示是气象站释放的一种无动力探空气球。升空过程中因大气
压逐渐 变小 ，气球会慢慢膨胀；它携带的探空仪会采集各种气象数据，并将数据通过
电磁波 传回到地面气象站；气球上升至平流层后会随着气流飘向远方，此时它相对于气
流是 静止 的；因高空严寒，为防止探空仪内的精密仪器被冻坏，其外壳要用 隔热
性能 好的材料制成。
第19页（共34页）【解答】解：无动力探空气球在升空过程中因大气压逐渐变小，气球会慢慢膨胀；它携带的
探空仪会采集各种气象数据，并将数据通过电磁波传回到地面气象站；气球上升至平流层
后会随着气流飘向远方，此时它相对于气流位置不变，是静止的；因高空严寒，为防止探
空仪内的精密仪器被冻坏，其外壳要用隔热性能好的材料制成。
故答案为：变小；电磁波；静止；隔热性能。
15．（3分）（2023•泰州）小华利用饮料瓶、气球、瓶盖、吸管等制作了一个简易喷气小车，如图
所示。拔掉吸管口的塞子，气球向左喷气，同时小车会向右运动，说明物体间力的作用是
相互 的，也说明力能改变物体的 运动状态 ，使小车前进的力的施力物体是 喷出
的气体 。
【解答】解：气球向左喷气，同时小车受到气体的反作用，会向右运动，说明物体间力的作
用是相互的；在这个力的作用下小车向右运动也说明力能改变物体的运动状态，使小车前
进的力的施力物体是喷出的气体。
故答案为：相互；运动状态；喷出的气体。
16．（2分）（2023•泰州）如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的硝化
棉，用力把活塞迅速压下，使硝化棉燃烧，该过程是通过 做功 的方式来改变筒内空气
的内能，其能量转化情况与汽油机的 压缩 冲程相同。
【解答】解：在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下
压，棉絮燃烧起来，这是因为压缩筒内空气做功，使筒内空气的内能增加；该实验中，压缩
筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程的能量转化相
同。
故答案为：做功；压缩。
17．（3分）（2023•泰州）如图所示，供轮椅上下的斜坡长L＝4m，高h＝2m。小明用120N的拉
力平行于斜坡向上将重为200N的木箱从底端匀速拉到顶端。他所做的有用功为 400
第20页（共34页）J，斜坡的机械效率为 83.3% （精确到0.1%），木箱所受摩擦力的大小为 2 0 N。
【解答】解：（1）拉力做的有用功：W有用 ＝Gh＝200N×2m＝400J；
（2）拉力F做的总功：W总 ＝Fs＝120N×4m＝480J，
斜坡的机械效率： ＝ ＝ ×100%≈83.3%；
η
（3）拉力做的额外功：W额 ＝W总 ﹣W有用 ＝480J﹣400J＝80J，
由W额 ＝fs可得，木箱受到的摩擦力：
f＝ ＝ ＝20N。
故答案为：400；83.3%；20。
18．（3分）（2023•泰州）如图甲所示电路，开关S 、S 闭合后两电流表的指针均指在同一位置，
1 2
示数如图乙所示，则通过R 的电流为 1.4 4 A，两电阻之比R ：R ＝ 1 ： 4 ；只断开
1 1 2
开关S ，电流表A 的示数将 变小 （变大/变小/不变）。
2 1
【解答】解：（1）当闭合开关S 、S 后，两电阻并联，电流表A 测干路的电流，电流表A 测
1 2 1 2
电阻R 电流，因并联电路中干路电流等于各支路电流之和，且两个电流表指针的偏转相
2
同，所以，电流表A 的量程为0～0.6A，分度值为0.02A，通过R 的电流I ＝0.36A，电流
2 2 2
表A 的量程为0～3A，分度值为0.1A，干路电流I＝1.8A，则通过R 的电流I ＝I﹣I ＝
1 1 1 2
1.8A﹣0.36A＝1.44A；
（2）因并联电路中各支路两端的电压相等，所以，由I＝ 可得，两电阻的阻值之比： ＝
第21页（共34页）＝ ＝1：4；
（3）开关S 、S 闭合，电流表A 示数I＝ ，当只断开开关S 时电流表A 示数I′
1 2 1 2 1
＝ ，（ ）＞ ，故I＞I′，故只断开开关S ，电流表A 的示数将变小。
2 1
故答案为：1.44；1：4；变小。

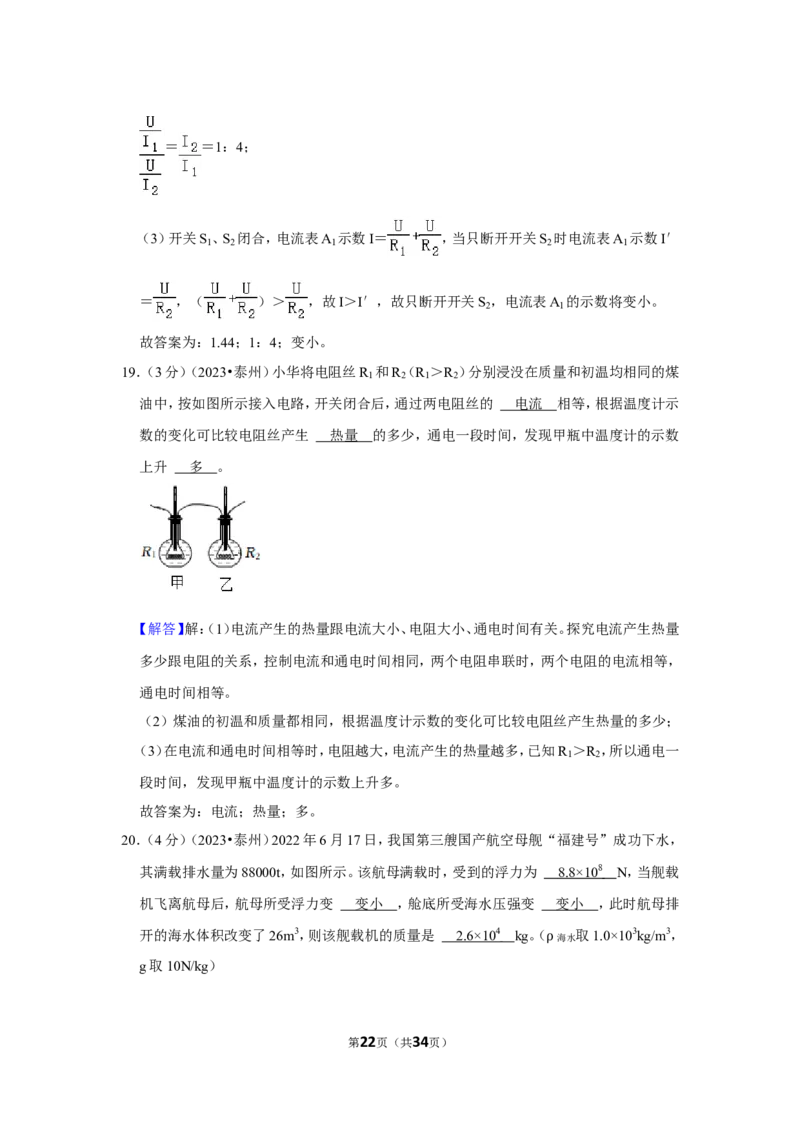

19．（3分）（2023•泰州）小华将电阻丝R 和R（R ＞R ）分别浸没在质量和初温均相同的煤
1 2 1 2
油中，按如图所示接入电路，开关闭合后，通过两电阻丝的 电流 相等，根据温度计示
数的变化可比较电阻丝产生 热量 的多少，通电一段时间，发现甲瓶中温度计的示数
上升 多 。
【解答】解：（1）电流产生的热量跟电流大小、电阻大小、通电时间有关。探究电流产生热量
多少跟电阻的关系，控制电流和通电时间相同，两个电阻串联时，两个电阻的电流相等，
通电时间相等。
（2）煤油的初温和质量都相同，根据温度计示数的变化可比较电阻丝产生热量的多少；
（3）在电流和通电时间相等时，电阻越大，电流产生的热量越多，已知R ＞R ，所以通电一
1 2
段时间，发现甲瓶中温度计的示数上升多。
故答案为：电流；热量；多。
20．（4分）（2023•泰州）2022年6月17日，我国第三艘国产航空母舰“福建号”成功下水，
其满载排水量为88000t，如图所示。该航母满载时，受到的浮力为 8.8×1 0 8 N，当舰载
机飞离航母后，航母所受浮力变 变小 ，舱底所受海水压强变 变小 ，此时航母排
开的海水体积改变了26m3，则该舰载机的质量是 2.6×1 0 4 kg。（ 海水 取1.0×103kg/m3，
g取10N/kg） ρ
第22页（共34页）【解答】解：（1）满载时受到的浮力为：F浮 ＝G排 ＝m排g＝88000×103kg×10N/kg＝
8.8×108N；
（2）满载时航母漂浮，处于平衡状态，所受浮力和航母的总重是一对平衡力，舰载机飞离
航母后，航母总重力变小，航母仍漂浮，根据F浮 ＝G可知航母所受浮力会变小；
航母将会上浮一些，舱底到海面的深度h会变小，根据p＝ 液gh可知舰底所受海水的压
强变小； ρ
（3）因为航母漂浮在水面上，则F浮 ＝G，舰载机飞离该航母后，则F浮 ′＝G′，
由于舰载机飞离该航母后，舰载机的重力G机 ＝G﹣G′，
则ΔF浮 ＝F浮 ﹣F浮 ′＝G﹣G′＝G机 ，
根据F浮 ＝ 海gV排 和G＝mg可得：
舰载机的质ρ量：
m机 ＝ ＝ ＝ 海水ΔV排 ＝1.0×103kg/m3×26m3＝2.6×104kg。
ρ
故答案为：8.8×108；变小；变小；2.6×104。
三、解答题（本题有9小题，共50分。解答24、25题时应写出解题过程）
21．（2分）（2023•泰州）在图中画出物体AB在平面镜MN中所成的像A'B'。
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物
体AB的像，如图所示：
第23页（共34页）22．（2分）（2023•泰州）工人站在地面上用如图的滑轮组提升重物，画出滑轮组的绕绳方式。
【解答】解：因为滑轮组要求工人站在地面上提升重物，因此，在绕绳时，最终的绳子自由
端方向应该向下，由外向内画出绕绳方式，如图所示，由两段绳子承担物重。
23．（2分）（2023•泰州）如图所示，请用笔画线代替导线，将三孔插座正确接入家庭电路中。
【解答】解：三孔插座的接法：中间孔接地线、左孔接零线、右孔接火线。如图所示：
第24页（共34页）24．（5分）（2023•泰州）新能源电动汽车具有节能、环保的特点。如图所示，一辆电动汽车停
放在水平地面上，满载时整车质量为1.5t，轮胎与地面的总接触面积为600cm2。在某段平
直路面上，该车满载时90s内匀速行驶了1.8km，电动汽车受到的阻力为2500N，求：
（1）汽车行驶的速度。
（2）汽车发动机的功率。
（3）汽车静止时对水平地面的压强。（g取10N/kg）
【解答】解：（1）汽车行驶的速度：v＝ ＝ ＝20m/s；
（2）汽车匀速行驶时，汽车的牵引力与受到的阻力是一对平衡力，根据二力平衡条件可知
汽车的牵引力：F＝f＝2500N，
汽车发动机的功率：P＝ ＝ ＝Fv＝2500N×20m/s＝5×104W；
（3）满载时整车的重力：G＝mg＝1.5×1000kg×10N/kg＝1.5×104N，
汽车静止时对水平地面的压力：F压 ＝G＝1.5×104N，
汽车静止时对水平地面的压强：p＝ ＝ ＝2.5×105Pa。
答：（1）汽车行驶的速度为20m/s；
（2）汽车发动机的功率5×104W；
（3）汽车静止时对水平地面的压强为2.5×105Pa。
25．（6分）（2023•泰州）小华查看家中电炖锅的说明书后发现：电炖锅有低温、中温、高温三
挡；电阻R ＝60.5 ，R ＝4R ，该电炖锅的原理图如图所示。请解答：
2 1 2
（1）闭合开关S、ΩS
1
，电炖锅处于 低温 挡。
（2）电炖锅高温挡的额定功率为多大？
（3）正常工作时，使用电炖锅高温挡加热10min，可将一锅1.5kg的汤从20℃加热到
100℃，电炖锅的加热效率是多少？[汤的比热容取4×103J/（kg•℃）]
第25页（共34页）【解答】解：
（1）由图可知，当S、S 、S 都闭合时，R 、R 并联，根据并联电路的电阻特点可知，此时电
1 2 1 2
路的总电阻最小，由P＝ 可知，此时电路的总功率最大，则电炖锅处于高温挡；
根据题意可知R ＞R ，当开关S、S 闭合、S 断开时，只有R 工作，则此时电路的总电阻最
1 2 1 2 1
大，总功率最小，电炖锅处于低温挡；
当开关S、S 闭合、S 断开时，只有R 工作，电炖锅处于中温挡；
2 1 2
（2）R 的阻值：R ＝4R ＝4×60.5 ＝242 ，
1 1 2
且电炖锅处于高温挡时，R 1 、R 2 并Ω联， Ω
则电炖锅高温挡的额定功率：P高 ＝ + ＝ + ＝1000W；
（3）汤吸收的热量：Q吸 ＝cm（t﹣t
0
）＝4×103J（/ kg•℃）×1.5kg×（100℃﹣20℃）＝4.8×105J，
电炖锅高温挡加热10min消耗的电能：W＝P高t′＝1000W×10×60s＝6×105J，
电炖锅的加热效率： ＝ ＝ ×100%＝80%。
η
答：（1）低温；
（2）电炖锅高温挡的额定功率为1000W；
（3）电炖锅的加热效率是80%。
26．（5分）（2023•泰州）小明利用如图甲所示的实验装置来探究冰的熔化特点。
第26页（共34页）（1）将装有适量碎冰的试管置于烧杯内的温水中，这样做不仅可以使碎冰 受热均匀 ，
而且便于记录各时刻的温度并观察冰的 状态 。
（2）实验中某时刻温度计示数如图乙所示，碎冰此时的温度为 ﹣ 3 ℃。
（3）根据实验数据画出冰熔化过程的“温度﹣时间”图象（如图丙），由图象可知，冰属于
晶体 （晶体/非晶体）。
（4）小明分析图象还发现：0至t 时段内的温度变化比t 时刻后的温度变化快，其主要原
1 2
因是 水的比热容比冰大 。
【解答】解：（1）用酒精灯直将装有适量碎冰的试管置于烧杯内的温水中，这样做不仅可以
使碎冰受热均匀，而且便于记录各时刻的温度并观察冰的状态；
（2）如图乙，温度计的分度值是1℃，液面在0刻度以下第3格，所以读数为﹣3℃；
（3）由图丙可知，冰在熔化的过程中，吸收热量，温度保持0℃不变，有固定的熔点，故冰
为晶体；
（4）取0至t 时段与t 时刻后一段相等时间观察，则吸热相等，物质由固态冰变为液态水
1 2
的过程中质量保持不变，水的比热容比冰大，根据Δt＝ 可知，升高的温度不同，水升温
比冰要慢。
故答案为：（1）受热均匀；状态；（2）﹣3；（3）晶体；（4）水的比热容比冰大。
27．（6分）（2023•泰州）小华用如图所示的器材探究凸透镜成像规律，已知凸透镜的焦距为
10.0cm。
（1）组装并调整器材，使烛焰、光屏的中心位于凸透镜的 主光轴 上。
（2）小华按照实验方案完成各操作步骤，将观测到的现象和数据记录在表格中，分析表中
信息可得：
实验 物 像的 像的 光屏到凸透
序号 大小 正倒
第27页（共34页）距/cm 镜的距离/cm
① 50.0 缩小 倒立 12.5
② 30.0 缩小 倒立 15.0
③ 20.0 等大 倒立 20.0
④ 12.5 放大 正倒 30.0
⑤ 12.5 放大 倒立 50.0
⑥ 9.0 光屏上没有像
⑦ 7.0 光屏上没有像
①当物距 大于二倍 焦距时，成倒立、缩小的实像；
②成实像时，随着物距的减小，像的大小逐渐 变大 ；
（3）在第⑥、⑦两次实验中小华无论怎样移动蜡烛、凸透镜和光屏，都不能在光屏上观察
到烛焰的像，于是她认为：“物距小于一倍焦距时，物体通过凸透镜不能成像”这个结论
并不严谨，为得出正确的结论，她应该增加的一步操作是：取下光屏， 从光屏一侧透过
透镜看能否观察到烛焰的像 ；
（4）将一个镜片放在烛焰和凸透镜之间后，光屏上的像变模糊了，向右移动光屏，光屏上
再次出现清晰的像，则所加的镜片属于 凹 透镜，用来矫正 近视眼 的视力缺陷。
【解答】解：（1）探究凸透镜成像规律时，调整蜡烛烛焰和光屏的中心位于凸透镜的主光轴
上，这样烛焰、光屏和光屏的中心在大致在同一高度，像才能呈在光屏的中心；
（2）①由实验数据中物距和焦距的大小关系及成像的性质，可得到的结论是：当物距大于
二倍焦距时，成倒立的缩小的实像；
②由实验数据，可得出物距、像距、成像大小变化规律是：凸透镜成实像时，物距变小，像
距变大，像变大；
（3）物距等于焦距时，凸透镜不能成像；物距小于焦距时，成正立放大的虚像，物像同侧，
故他应该增加的一步操作是：取下光屏，从光屏一侧透过透镜看能否观察到烛焰的像；
（4）将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向右移动，光屏上再
次出现清晰的像，可看出该透镜对光线有发散作用，故为凹透镜，可用于矫正近视眼。
故答案为：（1）主光轴；（2）①大于二倍；②变大；（3）从光屏一侧透过透镜看能否观察到
第28页（共34页）烛焰的像；（4）凹；近视眼。
28．（5分）（2023•泰州）小明使用天平和量筒测量石块的密度。
（1）将天平放在水平台面上，如图甲所示，是小明刚调节完天平平衡的情形。请你指出他
调节过程中遗漏的操作步骤： 将游码移至零刻度线处 。补上遗漏步骤后，为使天平重
新平衡，应将平衡螺母向 右 调节。
（2）用调好的天平称石块的质量，测量结果如图乙所示，则石块的质量为 28. 4 g。接着
他在量筒中倒入30mL的水，再将石块浸没在水中，水面位置如图丙所示，则石块的密度
为 2.8 4 g/cm3。
（3）以下操作会导致石块密度的测量值偏大的有： BC （多选，填字母序号）。
A.读取量筒示数时视线俯视液面
B.先测石块的体积后测石块的质量
C.石块放入量筒时有部分水溅起附在筒壁上
【解答】解：（1）图甲是调节完成后指针静止时的位置和游码的位置，遗漏的操作步骤是：
将游码调零；
甲图中没有将游码移至零刻度线处，横梁就平衡了，如果将游码调零，则指针会偏向分度
盘左侧，此时要使横梁平衡，则应将平衡螺母向右调节；
（2）由图乙知，石块的质量m＝20g+5g+3.4g＝28.4g；
由图丙知，量筒中水的体积为30mL，石块浸没在量筒的水中后总体积为40mL，所以石块
的体积V＝40mL﹣30mL＝10mL＝10cm3；
石块的密度 ＝ ＝ ＝2.84g/cm3；
ρ
（3）A、量筒读数时，若视线俯视，读数比实际偏大，则计算出的体积会偏大，根据 ＝ 可
ρ
第29页（共34页）知，m不变，V偏大，则所测得小石块的密度将偏小；
B、先测石块的体积，取出石块再测质量时，由于石块上粘有水，所以测得石块的质量变大，
体积不变，根据 ＝ 可知，导致最终测得石块的密度会偏大；
ρ
C、有部分水被小石块溅起附在量筒水面上方的内壁，则小明所测小石块和水的总体积偏
小，计算出的石块体积偏小，使得密度测量值偏大。
故选：BC。
故答案为：（1）将游码移至零刻度线处；右；（2）28.4；2.84；（3）BC。
29．（5分）（2023•泰州）小明用不同的力将手掌压在各种不同物体表面上向前推，发现感受
不同，猜想滑动摩擦力的大小可能与下列因素有关：①压力的大小、②接触面的粗糙程
度、③接触面的材料种类。为了验证猜想是否正确，他进行了以下探究：
（1）为了测量滑动摩擦力的大小，小明将木块放在水平木板上，用弹簧测力计沿水平方向
拉动木块，使其做 匀速直线运动 ，此时滑动摩擦力大小 等于 弹簧测力计的示数。
（2）比较甲、乙两图的实验可知：滑动摩擦力的大小与 压力的大小 有关。
（3）如图甲、丙所示，小明将同一木块分别放在粗糙程度不同的木板一、木板二上测量滑
动摩擦力的大小，此过程控制不变的影响因素是：压力的大小和 接触面的材料种类 。
（4）实验中发现弹簧测力计示数不易稳定，改用如图丁所示的装置水平拉动长木板，发现
弹簧测力计的示数仍不稳定，可能的原因是： 长木板表面粗糙程度不同 。
【解答】解：（1）将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直
线运动，物体在水平方向上受到平衡力的作用，此时木块受到的滑动摩擦力大小等于弹簧
测力计的示数；
（2）甲、乙两个实验，接触面粗糙程度相同，压力不同，测力计示数不同，说明滑动摩擦力
的大小与压力的大小有关；
（3）实验在探究过程中，猜想滑动摩擦力的大小可能与下列因素有关：①压力的大小、②
接触面的粗糙程度、③接触面的材料种类，故探究滑动摩擦力的大小与接触面的粗糙程
度关系时，控制不变的影响因素是：压力的大小和接触面的材料种类；
第30页（共34页）（4）改用如图丁所示的装置水平拉动长木板，发现弹簧测力计的示数仍不稳定，则滑动摩
擦力大小发生了变化，根据影响滑动摩擦力大小的两个因素可知，在压力不变时，可能原
因是长木板表面粗糙程度不同。
故答案为：（1）匀速直线运动；等于；（2）压力的大小；（3）接触面的材料种类；（4）长木板
表面粗糙程度不同。
30．（4分）（2023•泰州）如图所示，小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和
若干导线等器材来探究感应电流产生的条件。闭合开关，他们完成操作，将观察到的现象
记入表格：
序号 导体AB的运动情况 有无感应电流
① 左右运动 有
② 上下运动 无
③ 前后运动 无
④ 斜向上、斜向下运动 有
（1）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的运动方向与
磁场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体AB 前后
运动时，其运动方向也与磁场方向垂直，但无感应电流。
（2）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，
电路中才会产生感应电流”。小刚认为不全面，因为导体AB 斜向上、斜向下 运动时，
也有感应电流。
（3）从能量的角度来分析，感应电流的产生过程是将 机械 能转化为电能；如果将图
中的灵敏电流计换成 电源 ，可以探究磁场对电流的作用。
【解答】解：（1）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的
运动方向与磁场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体
AB前后运动时，其运动方向也与磁场方向垂直，但无感应电流。
（2）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，
第31页（共34页）电路中才会产生感应电流”。小刚认为不全面，因为导体AB斜向上、斜向下运动时，也有
感应电流。
（3）从能量的角度来分析，感应电流的产生过程是将机械能转化为电能；如果将图中的灵
敏电流计换成电源，可以探究磁场对电流的作用。
故答案为：（1）前后；（2）斜向上、斜向下；（3）机械；电源。
31．（8分）（2023•泰州）小明和小华一起进行伏安法测电阻的活动。
（1）他们选用的器材如图甲所示，请你用笔画线代替导线将实物电路连接完整，要求：滑
动变阻器的滑片P向右移动时电流表的示数变大。
（2）连接电路之前，应该 断开 开关，检查电表指针是否 调零 。
（3）闭合开关，小明发现两电表均无示数。为了查找故障，他将电压表拆下，保持电路其他
部分连接完好，再将电压表分别接在电源、待测电阻R 、滑动变阻器两端，然后闭合开关，
x
发现只有接在待测电阻R 两端时，电压表无示数，则故障可能是 滑动变阻器断路 。
x
（4）排除故障后，小明和小华配合进行实验，并根据数据画出如图乙所示的图象，由图象
可知，该待测电阻R 的阻值为 5 。
x
（5）利用电压表可以直接测量电压的大Ω小，能否把电压表改装为间接测量电阻大小的仪表
呢？小明和小华经过思考，分别设计了如图丙、丁所示的方案（电源电压恒定不变），并进
行了以下操作和分析：
①小明在电路的M、N两点之间接入一个电阻箱，调节旋钮使它接入电路的阻值分别为
第32页（共34页）5 、8 、20 ，闭合开关，发现电压表指针分别指向1.5V、2.0V、3.0V的刻度线，于是他在
表Ω盘相Ω应位Ω置标出了电阻的数值，如图戊所示。以此类推再标出其他刻度线，电压表就可
以用来间接测量阻值了。由以上数据可知：电源电压为 4. 5 V，定值电阻R 的阻值为
0
10 。
②小Ω华的设计方案，所用器材的规格、电表接入的量程都与小明的完全相同，分析她的设
计方案可知：在保证器材安全的前提下，她改装后的电压表所能测的最小电阻值为 2. 5
。
【Ω解答】解：（1）滑动变阻器的滑片P向右移动时电路中电流变大，说明滑动变阻器接入电
路的阻值变小，故滑动变阻器选用右下接线柱与电阻R 串联在电路中，如下图所示：
x
（2）连接电路时，为了保护电路，开关应断开；在连接电路前，应观察电表的指针是否调零；
（3）闭合开关，两电表均无示数，则此电路可能有断路；
将电压表分别接在电源、待测电阻R 、滑动变阻器两端，电压表接在电源两端时，电压表
x
有示数，说明电源、电压表是完好的；
电压表接在滑动变阻器两端时有示数，说明滑动变阻器以外的电路是通路；只有接在待测
电阻R 两端时，电压表无示数，说明待测电阻R 以外的电路有断路；所以故障是滑动变
x x
阻器断路；
（4）由图乙和欧姆定律可知：待测电阻R ＝ ＝ ＝5 ；
x
Ω
（5）①由图戊可知：U ＝1.5V时，R ＝5 ，U ＝2V时，R ＝8 ，
1 1 2 2
由图丙电路可知：在测量电阻时定值电阻RΩ0 与电阻箱串联； Ω
第33页（共34页）由I＝ 和串联电路的电压特点可得：
当测量电阻R 时，电源电压U＝U +U ＝ ×R +U ＝ ×R +1.5V﹣﹣﹣﹣﹣﹣﹣﹣
1 0 1 0 1 0
﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当测量电阻R 时，电源电压U＝U ′+U ＝ ×R +U ＝ ×R +2V﹣﹣﹣﹣﹣﹣﹣﹣
2 0 2 0 2 0
﹣﹣﹣﹣﹣﹣﹣﹣②
解①②得：R ＝10 ，电源电压U＝4.5V；
0
②小华的设计方案，Ω电路为串联电路，电压表测量定值电阻R
0
两端电压，
所用器材的规格、电表接入的量程都与小明的完全相同，电源电压U＝4.5V，电压表量程
0～3V，
图甲中电流表量程0～0.6A，故小华设计方案中电路中的最大电流也不应超过0.6A，
求改装后的电压表所能测的最小电阻值，根据串联分压的原理，即电压表的示数达到最小，
小明方案中电阻箱两端电压最大为3V，故小华设计方案中电阻箱两端电压最大仍为3V，
电压表示数最小U
0
＝U﹣U箱 ＝4.5V﹣3V＝1.5V，
电路中总电阻的最小值为R总min ＝ ＝ ＝7.5 ，由串联分压的原理可知：
Ω
电压表所能测的最小电阻值R
0min
＝ ×R总min ＝ ＝2.5 。
Ω
故答案为：（1）如上图所示；（2）断开；调零；（3）滑动变阻器断路；（4）5；（5）①4.5；10；
②2.5。
第34页（共34页）
