2022年江苏省宿迁市中考物理试卷
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项符合题意）
1．（2分）2022年3月23日，“天宫课堂”第二课正式开讲，“太空教师”翟志刚、王亚平、
叶光富为广大青少年带来了一场精彩的太空科普课，下列有关说法正确的是（ ）
A．王亚平和叶光富两名宇航员音色相同
B．宇航员说话时发出的声音是由声带振动产生的
C．声音在太空中传播速度是3×108m/s
D．奇妙的实验引起同学们高声喝彩，这里的“高”指的是音调高

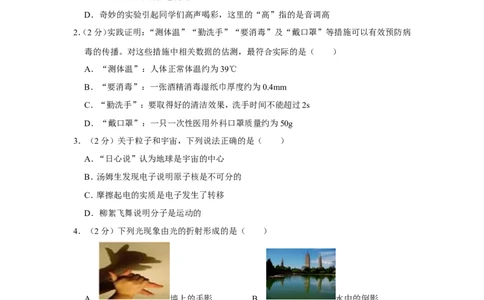

2．（2分）实践证明：“测体温”“勤洗手”“要消毒”及“戴口罩”等措施可以有效预防病
毒的传播。对这些措施中相关数据的估测，最符合实际的是（ ）
A．“测体温”：人体正常体温约为39℃
B．“要消毒”：一张酒精消毒湿纸巾厚度约为0.4mm
C．“勤洗手”：要取得好的清洁效果，洗手时间不能超过2s
D．“戴口罩”：一只一次性医用外科口罩质量约为50g
3．（2分）关于粒子和宇宙，下列说法正确的是（ ）
A．“日心说”认为地球是宇宙的中心
B．汤姆生发现电子说明原子核是不可分的
C．摩擦起电的实质是电子发生了转移
D．柳絮飞舞说明分子是运动的
4．（2分）下列光现象由光的折射形成的是（ ）
A． 墙上的手影 B． 水中的倒影
C． 树荫下的光斑 D． 水中的筷子
5．（2分）我国科学技术迅猛发展，在信息、能源和材料等领域取得了辉煌的成绩，下列说法
正确的是（ ）
第1页（共29页）A．我国白鹤滩水电站中的发电机是利用电磁感应原理发电的
B．神舟十四号飞船上的新型硅光电池板主要将电能转化为太阳能
C．能量在转移和转化的过程中总量保持不变，因此我们不需要节约能源
D．现在我国已建成的核电站主要是利用核聚变释放能量，核能属于可再生能源

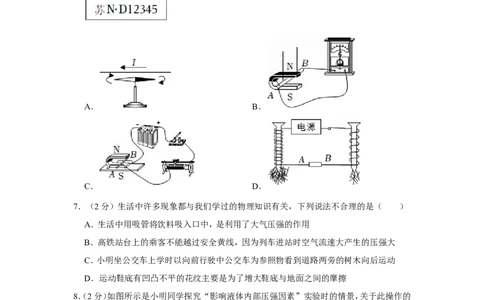

6．（2分）新能源汽车越来越普及，如图所示为新能源汽车专用号牌，号牌中的字母“D”表
示纯电动汽车，这类汽车的动力装置为电动机，下列选项所示实验与其工作原理相同的是
（ ）
A． B．
C． D．
7．（2分）生活中许多现象都与我们学过的物理知识有关，下列说法不合理的是（ ）
A．生活中用吸管将饮料吸入口中，是利用了大气压强的作用
B．高铁站台上的乘客不能越过安全黄线，因为列车进站时空气流速大产生的压强大
C．小明坐公交车上学时以向前行驶中公交车为参照物看到道路两旁的树木向后运动
D．运动鞋底有凹凸不平的花纹主要是为了增大鞋底与地面之间的摩擦
8．（2分）如图所示是小明同学探究“影响液体内部压强因素”实验时的情景，关于此操作的
探究目的最合理的是（ ）
第2页（共29页）A．液体内部压强跟液体密度的关系
B．液体内部压强跟深度的关系
C．液体内部向各个方向是否都有压强
D．同一深度，液体内部向各个方向压强大小是否相等
9．（2分）下列四幅图选自中国古代科技著作《天工开物》，有关说法正确的是（ ）
A． “场中打稻”中通过摔打的方法能将稻粒从稻秆上打落下
来是因为稻粒有弹性
B． “赶稻及菽”中牛拉石碾的同时石碾也拉牛
C． “透火焙干”中把湿纸贴在墙上利用了湿纸受到的重力
D． “炒蒸油料”中在锅中翻炒的目的是通过做功的方法改变油料的
内能
10．（2分）如图所示为小阳同学在体育测试中“原地掷实心球”的场景，下列说法中正确的
第3页（共29页）是（ ）
A．球离开手后继续在空中飞行时不受重力作用
B．球在地面上滚动时受到的重力和摩擦力是一对平衡力
C．球在飞行过程中，若所受外力突然消失，球将做匀速直线运动
D．球运动到最高点时惯性消失

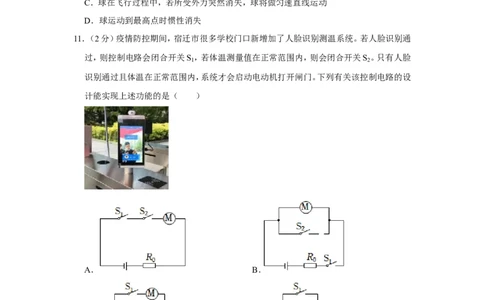

11．（2分）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。若人脸识别通
过，则控制电路会闭合开关S ，若体温测量值在正常范围内，则会闭合开关S 。只有人脸
1 2
识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设
计能实现上述功能的是（ ）
A． B．
C． D．
12．（2分）如图所示电路，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，
滑动变阻器R规格为“20 1A”，定值电阻R 的规格为“10 0.5A”。为了保证电路安
0
全，闭合开关后在滑动变阻Ω器滑片移动过程中，下列说法正确Ω的是（ ）
第4页（共29页）A．变阻器R接入电路阻变化范围为2 ～20
B．电流表示数允许变化范围是0.2A～0Ω.5A Ω
C．电路消耗的最小电功率为1.2W
D．电阻R 消耗的最小电功率为0.9W
0
二、填空题（本题共4小题，每空1分，共16分）
13．（4分）小明发现夏天汽车从阴凉的地下车库开出后，车窗玻璃常会上雾，可以擦车窗玻
璃的 （选填“内侧”或“外侧”）除雾，雾是由水蒸气 （填物态变化）形
成的，此过程要 （选填“放出”或“吸收”）热量；如图所示车辆开出时，车库门
口道闸缓慢升起，道闸属于 杠杆（选填“省力”或“费力”）。
14．（4分）2022年4月21日，长约400m的复兴号列车成功实现单列时速435km/h、相对交会
时速870km/h，创造了高铁动车组列车交会速度世界纪录，图示复兴号列车采用全新流线
型车头可以降低运行中受到空气的 ；随车配备的wifi网络是通过 传递
信息实现无线上网的；每两个座位都有一个充电插口，这些充电插口的连接方式是
；某次列车匀速完全通过长3200m的隧道用时40s，通过隧道的速度为 m/s。
第5页（共29页）15．（2分）“自嗨锅”成为当下一种时尚快餐，很受年轻人喜爱。它里面的发热包在将600g
水从10℃加热至沸腾（标准气压下）的过程中，提供给水的热量至少为 J。如果用
酒精灯给600g水加热升高同样温度，至少需要 g酒精。[c水 ＝4.2×103J（/ kg•℃）、
q酒精 ＝3×107J/kg]
16．（6分）周末小红和小华在家长陪同下进行“综合实践活动”：
（1）小红利用图1所示电能表测量家中电水壶的实际功率。
①由表盘信息，家中接入电路的用电器总电流最大不能超过 A。
②电水壶接入电路必须使用 （选填“两孔”或“三孔”）插座防止因金属外壳
带电而发生触电。
③小红将其它用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2min内闪
烁80次，则电水壶消耗的电能为 kW•h，实际功率为 W。
（2）小华利用吸管、铁丝、石蜡等物品自制了一支密度计，将自制密度计放到水中的情景
如图2甲所示，测得浸入的长度为H，放到另一液体中的情景如图2乙所示，浸入的长度
为h，用
水
、
液
分别表示水和液体的密度，甲、乙两图中密度计所受浮力大小F甲
F乙 （选填ρ“＞”ρ “＜”或“＝”）， 液 ＝ （用 水 、H、h表示）。
ρ ρ
三、作图和实验探究题（本题共7小题，作图题每题2分，其它每空1分，共30分）
17．（2分）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。
第6页（共29页）18．（2分）在图中画出“冰墩墩”在水平面上静止时所受重力和支持力的示意图（O为重心）。
19．（2分）在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。
20．（5分）小明想通过下列实验测量小石块的密度，请帮助他完成实验。
（1）将天平放在水平工作台上，游码移到标尺左端的 ，观察到指针指在分度盘上
的位置如图甲所示，此时应将平衡螺母向 调节，使指针对准分度盘中央刻度线。
（2）用调好的天平测小石块的质量，天平平衡时，右盘中砝码和游码的位置如图乙所示，
则小石块的质量为 g。
（3）如图丙所示，用量筒测出小石块的体积为 cm3。
（4）通过计算，小石块的密度为 g/cm3。
21．（6分）如图为某学习小组“探究动能大小跟哪些因素有关”的实验操作（步骤甲、乙、丙
第7页（共29页）中小球质量分别为m、2m、3m）。
（1）让小球从同一高度由静止开始滚下，目的是使小球到达水平面时具有相同的 。
（2）实验中通过比较木块B被小球撞击后移动的距离s来判断小球具有动能的大小，这种
方法在物理学中属于 （选填“控制变量法”或“转换法”）。
（3）小华认为由实验步骤乙和实验步骤丙可以判断动能大小与速度的关系，你认为该观点
是 （选填“正确”或“错误”），理由是 。
（4）通过比较步骤 和 可以判断动能大小与物体质量的关系。
22．（4分）某物理兴趣小组的同学在探究“凸透镜成像规律”。
（1）由图甲可知该凸透镜的焦距为 cm。
（2）某次实验中烛焰和透镜位置如图乙所示，移动光屏 （选填“能”或“不
能”）得到清晰的像，生活中 （选填“照相机”“放大镜”或“投影仪”）的原
理与此类似。
（3）某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，
将光屏 （选填“靠近”或“远离”）凸透镜，又能在光屏上看到烛焰清晰的像。
23．（9分）某物理实验小组正在使用“伏安法”测量未知电阻R 阻值，实验电路如图甲所示
x
（电源电压3V）。
第8页（共29页）（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将
滑动变阻器滑片移到最 端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能
是 。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其
读数为 A，则未知电阻R ＝ 。接下来测量多组实验数据算出R 平均值，
x x
这是为了减小测量带来的 。 Ω
（4）利用图甲实验器材还能完成下列探究实验 。（选填“A”或“B”）
A.探究电流与电压的关系
B.探究电流与电阻的关系
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出R 阻值。
x
电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻
器最大阻值为R ，请你把以下测量步骤补充完整。
max
①闭合开关S，滑片P移到a端时，读出电压表示数为U ；
1
②闭合开关S， ，读出电压表示数为U ；
2
③待测电阻R ＝ 。（用已知和测量出的物理量符号表示）
x
四、计算题（本题共2小题，24题8分，25题12分，共20分。要有必要的文字说明、表达式和
重要的演算步骤，直接写出结果的不能得分）
24．（8分）如图小明拉着质量为30kg行李箱匀速经过一段长度s＝3m、高度h＝1m的斜坡路
面，用时10s，若此过程拉力方向沿斜面向上，大小为125N。行李箱放在水平地面时与地
面接触面积为4×10﹣4m2（g＝10N/kg），求：
（1）行李箱静止放在水平地面上时受到的重力大小和对地面的压强；
（2）小明对行李箱做的有用功和斜面的机械效率；
第9页（共29页）（3）拉力F做功的功率。
25．（12分）寒假某物理实践小组的同学到养老院看望老人时，了解到由于气温低老人坐在马
桶上时感觉不太舒适，实践小组的同学返回后在学校和家长的支持下，便利用所学的知识
设计了一款适宜老人使用的简易马桶圈加热器，计划通过“众筹”项目向厂家定制生产，
其电路如图所示，定值电阻R 和R 表示电热丝，R 的阻值为3300 ，有高温挡和低温挡
1 2 2
两种加热功能，低温挡功率为11W，当它接入电压为220V的家庭电Ω路正常工作时，请求
出：
（1）低温挡加热时的电流；S 接a、b哪个端点时为低温挡？
1
（2）R 的阻值及加热器高温挡时的功率；
1
（3）高温挡工作10min，最多可使马桶圈温度升高多少℃？[设电热丝放出热量70%被马
桶圈吸收，马桶圈的质量为1kg，马桶圈材料的比热容为0.44×103J/（kg•℃）]
第10页（共29页）2022年江苏省宿迁市中考物理试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项符合题意）
1．（2分）2022年3月23日，“天宫课堂”第二课正式开讲，“太空教师”翟志刚、王亚平、
叶光富为广大青少年带来了一场精彩的太空科普课，下列有关说法正确的是（ ）
A．王亚平和叶光富两名宇航员音色相同
B．宇航员说话时发出的声音是由声带振动产生的
C．声音在太空中传播速度是3×108m/s
D．奇妙的实验引起同学们高声喝彩，这里的“高”指的是音调高
【解答】解：A、不同人的发声结构不同，所以会发出不同音色的声音，所以王亚平和叶光富
两名宇航员音色不同，故A错误；
B、宇航员说话时发出的声音是由声带振动产生的，故B正确；
C、太空是真空的，不能传播声音，故C错误；
D、响度是指声音的强弱、大小，奇妙的实验引来学生高声喝彩，这里的“高”指的是响度
大，故D错误。
故选：B。
2．（2分）实践证明：“测体温”“勤洗手”“要消毒”及“戴口罩”等措施可以有效预防病
毒的传播。对这些措施中相关数据的估测，最符合实际的是（ ）
A．“测体温”：人体正常体温约为39℃
B．“要消毒”：一张酒精消毒湿纸巾厚度约为0.4mm
C．“勤洗手”：要取得好的清洁效果，洗手时间不能超过2s
D．“戴口罩”：一只一次性医用外科口罩质量约为50g
【解答】解：A、人体正常体温在37℃左右，变化幅度很小，故A不符合实际；
B、一张消毒湿巾的厚度约为0.4mm，故B符合实际；
C、为保证洗手效果，除掌握正确的洗手方法外，每次洗手的时间不少于20s，故C不符合
实际；
D、一只医用外科口罩质量较小，约为3g，故D不符合实际。
故选：B。
3．（2分）关于粒子和宇宙，下列说法正确的是（ ）
第11页（共29页）A．“日心说”认为地球是宇宙的中心
B．汤姆生发现电子说明原子核是不可分的
C．摩擦起电的实质是电子发生了转移
D．柳絮飞舞说明分子是运动的
【解答】解：A、日心说认为太阳是宇宙中心，故A错误；
B、汤姆生发现了电子说明原子是可分的，原子核是由质子和中子组成的，故B错误；
C、摩擦起电的实质是电子从一个物体转移到另一个物体，故C准确；
D、柳絮漫天飞舞属于物体的机械运动不是分子运动，故D错误。
故选：C。
4．（2分）下列光现象由光的折射形成的是（ ）
A． 墙上的手影 B． 水中的倒影
C． 树荫下的光斑 D． 水中的筷子
【解答】解：A、墙上的手影，影子的形成利用了光沿直线传播的原理，故A不合题意；
B、水中的“倒影”属于平面镜成像，平面镜成像是利用光的反射原理，故B不合题意；
C、树荫下的光斑是由光的直线传播形成的，故C不合题意；
D、水中的筷子“折断”，是光的折射现象，故D符合题意。
故选：D。
5．（2分）我国科学技术迅猛发展，在信息、能源和材料等领域取得了辉煌的成绩，下列说法
正确的是（ ）
A．我国白鹤滩水电站中的发电机是利用电磁感应原理发电的
B．神舟十四号飞船上的新型硅光电池板主要将电能转化为太阳能
C．能量在转移和转化的过程中总量保持不变，因此我们不需要节约能源
D．现在我国已建成的核电站主要是利用核聚变释放能量，核能属于可再生能源
【解答】解：A、我国白鹤滩水电站中的发电机组是机械能转化为电能的装置，它是利用电
磁感应原理工作的，故A正确；
第12页（共29页）B、神舟十四号飞船上的新型硅光电池板工作时，消耗太阳能，产生电能，故是将太阳能转
化为电能的装置，故B错误；
C、能量在转化或转移过程中总量保持不变，但是人类可利用的能源是有限的，因此要注
意能源危机，故C错误；
D、核电站主要应用核裂变释放出的能量来进行发电，而核能源于矿石内的能量，矿产资
源属于不可再生能源，故D错误。
故选：A。
6．（2分）新能源汽车越来越普及，如图所示为新能源汽车专用号牌，号牌中的字母“D”表
示纯电动汽车，这类汽车的动力装置为电动机，下列选项所示实验与其工作原理相同的是
（ ）
A． B．
C． D．
【解答】解：A、是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故A错误；
B、图中没有电源，闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，
是将机械能转化为电能，是发电机的实验图，故B错误。
C、电路中有电流，通电导体受到磁场力的作用发生运动，是电动机的工作原理，故C正确；
D、该实验是探究影响电磁铁磁性大小因素的实验，是电流的磁效应，故D错误。
故选：C。
7．（2分）生活中许多现象都与我们学过的物理知识有关，下列说法不合理的是（ ）
A．生活中用吸管将饮料吸入口中，是利用了大气压强的作用
B．高铁站台上的乘客不能越过安全黄线，因为列车进站时空气流速大产生的压强大
第13页（共29页）C．小明坐公交车上学时以向前行驶中公交车为参照物看到道路两旁的树木向后运动
D．运动鞋底有凹凸不平的花纹主要是为了增大鞋底与地面之间的摩擦
【解答】解：A、吸管吸饮料时，是先把吸管内的空气吸走，吸管内气压减小，在外界大气压
的作用下，饮料被压进吸管里，故A正确；
B、高铁站台上的乘客不能越过安全黄线，因为列车进站时空气流速大产生的压强小，故
B错误；
C、以向前行驶中公交车为参照物，看到道路两旁的树木的位置发生了变化，是向后运动
的，故C正确；
D、鞋底的凹凸不平的花纹主要是应用了增大接触面的粗糙程度的方法来增大摩擦，故D
正确。
故选：B。
8．（2分）如图所示是小明同学探究“影响液体内部压强因素”实验时的情景，关于此操作的
探究目的最合理的是（ ）
A．液体内部压强跟液体密度的关系
B．液体内部压强跟深度的关系
C．液体内部向各个方向是否都有压强
D．同一深度，液体内部向各个方向压强大小是否相等
【解答】解：如图所示，调好后将金属盒放入液体中，两次实验中金属盒在液体中的深度不
同，但液体的密度要控制相同，由此得出的实验结论是：同种液体内部，深度越深，压强越
大，故B正确。
故选：B。
9．（2分）下列四幅图选自中国古代科技著作《天工开物》，有关说法正确的是（ ）
第14页（共29页）A． “场中打稻”中通过摔打的方法能将稻粒从稻秆上打落下
来是因为稻粒有弹性
B． “赶稻及菽”中牛拉石碾的同时石碾也拉牛
C． “透火焙干”中把湿纸贴在墙上利用了湿纸受到的重力
D． “炒蒸油料”中在锅中翻炒的目的是通过做功的方法改变油料的
内能
【解答】解：
A、当拍打稻秆时，稻秆由静止变为运动，而稻粒由于惯性继续保持原来的静止状态，所以
能将稻粒从稻秆上打落下来，这是利用稻粒的惯性，故A错误；
B、物体间力的作用是相互的，牛拉石碾的同时石碾也拉牛，故B正确；
C．“透火焙干”中把湿纸贴在热墙上，利用了分子间存在相互作用的引力，故C错误；
D．“炒蒸油料”中在灶台上炒油料时，油料从锅体上吸收热量，是通过热传递增加了油
料的内能，故D错误。
故选：B。
10．（2分）如图所示为小阳同学在体育测试中“原地掷实心球”的场景，下列说法中正确的
第15页（共29页）是（ ）
A．球离开手后继续在空中飞行时不受重力作用
B．球在地面上滚动时受到的重力和摩擦力是一对平衡力
C．球在飞行过程中，若所受外力突然消失，球将做匀速直线运动
D．球运动到最高点时惯性消失
【解答】解：
A、地面附近的一切物体都受到重力的作用，所以球离开手后继续在空中飞行时仍受重力
作用，故A错误；
B、球在地面上滚动时，受到的重力和摩擦力不在一条直线上，所以不是一对平衡力，故B
错误；
C、球在飞行过程中，若所受外力突然消失，由牛顿第一定律可知球将保持原来的运动速
度做匀速直线运动，故C正确；
D、一切物体都有惯性，所以球运动到最高点时仍具有惯性，故D错误。
故选：C。
11．（2分）疫情防控期间，宿迁市很多学校门口新增加了人脸识别测温系统。若人脸识别通
过，则控制电路会闭合开关S ，若体温测量值在正常范围内，则会闭合开关S 。只有人脸
1 2
识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列有关该控制电路的设
计能实现上述功能的是（ ）
第16页（共29页）A． B．
C． D．
【解答】解：只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸
门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，
所以两个开关是串联的，由选项可知A正确。
故选：A。
12．（2分）如图所示电路，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，
滑动变阻器R规格为“20 1A”，定值电阻R 的规格为“10 0.5A”。为了保证电路安
0
全，闭合开关后在滑动变阻Ω器滑片移动过程中，下列说法正确Ω的是（ ）
A．变阻器R接入电路阻变化范围为2 ～20
B．电流表示数允许变化范围是0.2A～0Ω.5A Ω
C．电路消耗的最小电功率为1.2W
D．电阻R 消耗的最小电功率为0.9W
0
【解答】解：由电路图可知，R 与R串联，电压表测R两端的电压，电流表测电路中的电流；
0
AB、当电压表的最大示数为3V时，根据串联电路的分压规律可知，滑动变阻器接入电路
的阻值最大，电路电流最小；
因串联电路两端电压等于各部分电路两端电压之和，所以定值电阻R 两端电压：U ＝U﹣
0 0
第17页（共29页）U ＝6V﹣3V＝3V；
R
此时电路中的最小电流：I小 ＝I
0
＝ ＝ ＝0.3A；
由I＝ 可知，此时电路的总电阻：R总大 ＝ ＝ ＝20 ；
Ω
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最大阻值：R
2大
＝R总大 ﹣R
0
＝20 ﹣10 ＝10 ；
因电流表的量程为Ω 0～0Ω.6A，Ω定值电阻R
0
允许通过的最大电流为0.5A，滑动变阻器R允
许通过的最大电流为1A，所以，电路中的最大电流I大 ＝0.5A；则电流表示数允许变化范
围是0.3A～0.5A；
此时电路中的总电阻：R总小 ＝ ＝ ＝12 ；
Ω
此时滑动变阻器接入电路的最小电阻：R
2小
＝R总小 ﹣R
0
＝12 ﹣10 ＝2 ；变阻器R接入
电路阻变化范围为2 ～10 ；故AB错误； Ω Ω Ω
C、电路中的最小电Ω流为ΩI小 ＝0.3A，电路消耗的最小电功率为P＝UI小 ＝6V×0.3A＝
1.8W，故C错误；
D、电阻R 消耗的最小电功率为：P'＝ R ＝（0.3A）2×10 ＝0.9W，故D正确。
0 0
Ω
故选：D。
二、填空题（本题共4小题，每空1分，共16分）
13．（4分）小明发现夏天汽车从阴凉的地下车库开出后，车窗玻璃常会上雾，可以擦车窗玻
璃的 外侧 （选填“内侧”或“外侧”）除雾，雾是由水蒸气 液化 （填物态变化）
形成的，此过程要 放出 （选填“放出”或“吸收”）热量；如图所示车辆开出时，车
库门口道闸缓慢升起，道闸属于 费力 杠杆（选填“省力”或“费力”）。
【解答】解：夏天，车外水蒸气温度较高，遇到温度较低的玻璃，会放热液化形成小水珠，附
着在玻璃的外表面，液化放热；
车库门口道闸，动力臂小于阻力臂，是费力杠杆。
第18页（共29页）故答案为：外侧；液化；放出；费力。
14．（4分）2022年4月21日，长约400m的复兴号列车成功实现单列时速435km/h、相对交会
时速870km/h，创造了高铁动车组列车交会速度世界纪录，图示复兴号列车采用全新流线
型车头可以降低运行中受到空气的 阻力 ；随车配备的wifi网络是通过 电磁波
传递信息实现无线上网的；每两个座位都有一个充电插口，这些充电插口的连接方式是
并联 ；某次列车匀速完全通过长3200m的隧道用时40s，通过隧道的速度为 90
m/s。
【解答】解：复兴号列车采用全新流线型车头设计成流线型减小了运行中受到的阻力，实
现了节能降耗的目的；
随车配备的wifi网络是一种无线网络传输技术，它通过电磁波传递信息；
复兴号列车上每两个座位都有一个充电插口，这些充电插口互不影响，连接方式是并联；
列车完全通过隧道时的总路程：
s'＝s隧道+s车 ＝3200m+400m＝3600m
由v＝ 知，v＝ ＝ ＝90m/s。
故答案为：阻力；电磁波；并联；90。
15．（2分）“自嗨锅”成为当下一种时尚快餐，很受年轻人喜爱。它里面的发热包在将600g
水从10℃加热至沸腾（标准气压下）的过程中，提供给水的热量至少为 2.268×1 0 5 J。
如果用酒精灯给 600g 水加热升高同样温度，至少需要 7.56 g 酒精。[c 水 ＝
4.2×103J/（kg•℃）、q酒精 ＝3×107J/kg]
【解答】解：一个标准大气压下，水的沸点是100℃，水的质量m＝600g＝0.6kg，
第19页（共29页）水吸收的热量：Q吸 ＝c水m（t﹣t
0
）＝4.2×103J/（kg•℃）×0.6kg×（100℃﹣10℃）＝
2.268×105J；
不计热量损失，酒精完全燃烧放出的热量Q放 ＝Q吸 ＝2.268×105J；
由 Q 放 ＝mq 可知，需要完全燃烧酒精的质量：m 酒精 ＝ ＝ ＝
0.00756kg＝7.56g。
故答案为：2.268×105；7.56。
16．（6分）周末小红和小华在家长陪同下进行“综合实践活动”：
（1）小红利用图1所示电能表测量家中电水壶的实际功率。
①由表盘信息，家中接入电路的用电器总电流最大不能超过 6 0 A。
②电水壶接入电路必须使用 三孔 （选填“两孔”或“三孔”）插座防止因金属外壳
带电而发生触电。
③小红将其它用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2min内闪
烁80次，则电水壶消耗的电能为 0.02 5 kW•h，实际功率为 75 0 W。
（2）小华利用吸管、铁丝、石蜡等物品自制了一支密度计，将自制密度计放到水中的情景
如图2甲所示，测得浸入的长度为H，放到另一液体中的情景如图2乙所示，浸入的长度
为h，用 水 、 液 分别表示水和液体的密度，甲、乙两图中密度计所受浮力大小F甲 ＝ F
ρ ρ
乙
（选填“＞”“＜”或“＝”），
液
＝ （用
水
、H、h表示）。
ρ ρ
【解答】解：（1）①由表盘知道电能表的正常工作电压为220V，平时工作允许通过的最大
电流60A；
②因为电水壶是金属外壳，金属外壳必须接地，所以要用三孔插座，若金属外壳的用电器
外壳万一带电，电流会通过地线导入大地，以防触电事故的发生；
③根据参数3200imp/（kW•h）知，电路中用电器每消耗1kW•h的电能，电能表的指示灯
第20页（共29页）闪烁3200次；
所以闪烁80次消耗的电能为：
W＝ kW•h＝0.025kW•h＝0.025×3.6×106J＝9×104J，
电水壶的功率：
P＝ ＝ ＝750W；
（2）由于吸管在甲、乙图中均漂浮，
所以F浮 ＝G，
设吸管的底面积为S，根据物体浮沉条件可知，
F浮水 ＝F浮夜 ，即 水gSH＝ 液gSh，
ρ ρ
解得： ＝ 。
液
ρ
故答案为：（1）①60； ②三孔； ③0.025；750；（2）＝； 。
三、作图和实验探究题（本题共7小题，作图题每题2分，其它每空1分，共30分）
17．（2分）在图中根据平面镜成像特点作出物体AB在平面镜中所成的像A'B'。
【解答】解：根据像与物关于平面镜对称，先分别作出端点A、B在平面镜中的像点A′、
B′，用虚线连接A′、B′，即为物体AB在平面镜中所成的像A'B'，如图所示：
18．（2分）在图中画出“冰墩墩”在水平面上静止时所受重力和支持力的示意图（O为重心）。
第21页（共29页）【解答】解：“冰墩墩”站在水平面上，受到重力G的方向是竖直向下的、支持力F的方向
竖直向上，二力是一对平衡力，大小相等，作用点都在重心，从“冰墩墩”的重心O分别
沿竖直向下、竖直向上画一条带箭头的有向线段，用G、F表示，如图所示：
19．（2分）在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。
【解答】解：根据题干中的图片可知，磁感线是由N极回到S极的，因此螺线管的右端为S
极。小磁针静止时，根据异名磁极相互吸引可知，小磁针左侧为N极，右侧为S极；
由安培定则可知，电流从螺线管左侧流入，从螺线管的右侧流回电源的负极，则电源的左
端为正极，右端为负极；如图所示：
20．（5分）小明想通过下列实验测量小石块的密度，请帮助他完成实验。
第22页（共29页）（1）将天平放在水平工作台上，游码移到标尺左端的 零刻度线 ，观察到指针指在分
度盘上的位置如图甲所示，此时应将平衡螺母向 左 调节，使指针对准分度盘中央刻
度线。
（2）用调好的天平测小石块的质量，天平平衡时，右盘中砝码和游码的位置如图乙所示，
则小石块的质量为 7 2 g。
（3）如图丙所示，用量筒测出小石块的体积为 3 0 cm3。
（4）通过计算，小石块的密度为 2. 4 g/cm3。
【解答】解：（1）在调节天平平衡时，应先将天平放在水平台上，并将游码拨到标尺左端的
零刻线处，若指针右偏，应该向左移动平衡螺母；
（2）将小石块放在天平的左盘里，砝码放在右盘里，由图乙知小石块的质量：m＝
50g+20g+2g＝72g；
（3）由图丙知，量筒分度值1mL，所以石块的体积V＝50mL﹣20mL＝30mL＝30cm3；
（4）小石块的密度为：
＝ ＝ ＝2.4g/cm3＝2.4×103kg/m3。
ρ
故答案为：（1）零刻度线；左； （2）72； （3）30； （4）2.4。
21．（6分）如图为某学习小组“探究动能大小跟哪些因素有关”的实验操作（步骤甲、乙、丙
中小球质量分别为m、2m、3m）。
（1）让小球从同一高度由静止开始滚下，目的是使小球到达水平面时具有相同的 速度
第23页（共29页）。
（2）实验中通过比较木块B被小球撞击后移动的距离s来判断小球具有动能的大小，这种
方法在物理学中属于 转换法 （选填“控制变量法”或“转换法”）。
（3）小华认为由实验步骤乙和实验步骤丙可以判断动能大小与速度的关系，你认为该观点
是 错误 （选填“正确”或“错误”），理由是 没有控制小球质量相同 。
（4）通过比较步骤 甲 和 乙 可以判断动能大小与物体质量的关系。
【解答】解：（1）让不同质量的两个小球从同一高度由静止滚下，使小球到达水平面时的速
度是相同的；
（2）木块B被小球撞击后移动的距离s越大，说明小球对木块做的功越多，也反映了小球
具有的动能越大；木块的距离长短反映了物体动能的大小，这种方法叫作转换法；
（3）由图知实验步骤乙和实验步骤丙的质量和下落的高度都不同，不可以判断动能大小与
速度的关系；
（4）要探究动能大小与物体质量的关系，需要控制速度相同，改变物体的质量，步骤甲、乙
符合题意。
故答案为：（1）速度；（2）转换法；（3）错误；没有控制小球质量相同；（4）甲；乙。
22．（4分）某物理兴趣小组的同学在探究“凸透镜成像规律”。
（1）由图甲可知该凸透镜的焦距为 10. 0 cm。
（2）某次实验中烛焰和透镜位置如图乙所示，移动光屏 不能 （选填“能”或“不
能”）得到清晰的像，生活中 放大镜 （选填“照相机”“放大镜”或“投影仪”）的
原理与此类似。
（3）某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，
将光屏 远离 （选填“靠近”或“远离”）凸透镜，又能在光屏上看到烛焰清晰的像。
【解答】解：（1）用平行光照射凸透镜，改变透镜和光屏的距离，直到在光屏上找到最小最
亮的光斑，测量凸透镜光心和光屏的距离，得到凸透镜的焦距，如图甲所示，刻度尺的分
度值是1cm，要估读到分度值的下一位，即凸透镜光心到光斑的距离为10.0cm，所以凸透
镜的焦距f为10.0cm；
第24页（共29页）（2）乙图中物距6.0cm，即物体处于1倍焦距以内，故此时光屏上不能得到清晰的像，可成
正立、放大的虚像；放大镜的原理与此类似；
（3）由于近视镜片对光线有发散作用，将近视镜片放在蜡烛与凸透镜之间，像要远离凸透
镜，此时要在光屏上得到清晰的像，应使光屏远离凸透镜；
故答案为：（1）10.0； （2）不能；放大镜；（3）远离。
23．（9分）某物理实验小组正在使用“伏安法”测量未知电阻R 阻值，实验电路如图甲所示
x
（电源电压3V）。
（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉；闭合开关S前，应将
滑动变阻器滑片移到最 右 端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能
是 定值电阻 R 断路 。
x
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其
读数为 0.1 6 A，则未知电阻R ＝ 1 0 。接下来测量多组实验数据算出R 平均值，
x x
这是为了减小测量带来的 误差 。 Ω
（4）利用图甲实验器材还能完成下列探究实验 A 。（选填“A”或“B”）
A.探究电流与电压的关系
B.探究电流与电阻的关系
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案，也可测出R 阻值。
x
电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻
器最大阻值为R ，请你把以下测量步骤补充完整。
max
①闭合开关S，滑片P移到a端时，读出电压表示数为U ；
1
②闭合开关S， 滑片 P 移到 b 端时 ，读出电压表示数为U ；
2
③待测电阻R ＝ • R 。（用已知和测量出的物理量符号表示）
x max
第25页（共29页）【解答】解：（1）由图知电源电压为3V，所以电压表选用0～3V的量程与定值电阻并联，如
下图所示：
为保护电路，实验前应将滑动变阻器的滑片P移到阻值最大处，即最右端；
（2）电流表无示数可能是电路断路；电压表示数接近3V，等于电源电压，说明电压表、电
流表、滑动变阻器、开关与电源两端相连，所以故障为定值电阻R 断路；
x
（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，电流为0.16A，
由欧姆定律I＝ 得未知电阻：
R ＝ ＝ ＝10 ；
x
Ω
实验中，多次测量求平均值可以减小误差；
（4）根据控制变量法可知利用本实验器材还能完成探究电流与电压的关系，故选：A；
（5）①闭合开关S，滑片P移到a端时，读出电压表示数为U ；
1
②闭合开关S，滑片P移到b端时，读出电压表示数为U ；
2
③在①中，电压表测电源电压U ；
1
在②中，变阻器的最大电阻与定值电阻串联，由串联电路电压的规律，变阻器的电压为：
U滑 ＝U
1
﹣U
2
，由欧姆定律，电路中的电流：
I＝ ＝ ，
根据串联电路的规律和欧姆定律得待测电阻：
R ＝ ＝ ＝ •R 。
x max
故答案为：（1）见解答图；右；（2）定值电阻R 断路；（3）0.16；10；误差；（4）A；（5）②滑片
x
第26页（共29页）P移到b端时；③ •R 。
max
四、计算题（本题共2小题，24题8分，25题12分，共20分。要有必要的文字说明、表达式和
重要的演算步骤，直接写出结果的不能得分）
24．（8分）如图小明拉着质量为30kg行李箱匀速经过一段长度s＝3m、高度h＝1m的斜坡路
面，用时10s，若此过程拉力方向沿斜面向上，大小为125N。行李箱放在水平地面时与地
面接触面积为4×10﹣4m2（g＝10N/kg），求：
（1）行李箱静止放在水平地面上时受到的重力大小和对地面的压强；
（2）小明对行李箱做的有用功和斜面的机械效率；
（3）拉力F做功的功率。
【解答】解：（1）行李箱受到的重力为：
G＝mg＝30kg×10N/kg＝300N；
因为物体在水平面，
所以行李箱对水平地面的压力为：F压 ＝G＝300N，
行李箱对地面的压强：
p＝ ＝ ＝7.5×105Pa；
（2）沿斜面拉物体时，所做有用功：
W有 ＝Gh＝300N×1m＝300J，
总功为：
W总 ＝Fs＝125N×3m＝375J，
斜面的机械效率为：
＝ ×100%＝ ×100%＝80%；
η
第27页（共29页）（3）拉力F做功的功率：
P＝ ＝ ＝37.5W。
答：（1）行李箱静止放在水平地面上时受到的重力大小为300N，对地面的压强7.5×105Pa；
（2）小明对行李箱做的有用功为300J，斜面的机械效率为80%；
（3）拉力F做功的功率为37.5W。
25．（12分）寒假某物理实践小组的同学到养老院看望老人时，了解到由于气温低老人坐在马
桶上时感觉不太舒适，实践小组的同学返回后在学校和家长的支持下，便利用所学的知识
设计了一款适宜老人使用的简易马桶圈加热器，计划通过“众筹”项目向厂家定制生产，
其电路如图所示，定值电阻R 和R 表示电热丝，R 的阻值为3300 ，有高温挡和低温挡
1 2 2
两种加热功能，低温挡功率为11W，当它接入电压为220V的家庭电Ω路正常工作时，请求
出：
（1）低温挡加热时的电流；S 接a、b哪个端点时为低温挡？
1
（2）R 的阻值及加热器高温挡时的功率；
1
（3）高温挡工作10min，最多可使马桶圈温度升高多少℃？[设电热丝放出热量70%被马
桶圈吸收，马桶圈的质量为1kg，马桶圈材料的比热容为0.44×103J/（kg•℃）]
【解答】解：（1）由P＝UI可知，低温挡加热时的电流I低 ＝ ＝ ＝0.05A；
当S闭合，S 接a时，R 、R 串联，当S闭合，S 接b时，电路中只有R 工作；
1 1 2 1 1
根据串联电路特点可知，串联后的总电阻大于任一分电阻，
所以，当S闭合，S 接a时，R 、R 串联，电路中的总电阻最大，电源电压不变，根据P＝
1 1 2
可知，此时电功率最小，为低温挡；
当S闭合，S 接b时，只有R 工作，电路中的总电阻最小，此时电功率最大，为高温挡；
1 1
（2）由欧姆定律可知，低温挡时，电路中的总电阻R＝ ＝ ＝4400 ；
Ω
根据串联电路的电阻特点可知，R 的阻值：R ＝R﹣R ＝4400 ﹣3300 ＝1100 ；
1 1 2
Ω Ω Ω
第28页（共29页）加热器高温挡时的功率：P高 ＝ ＝ ＝44W；
（3）由P＝ 可知，高温挡工作10min产生的热量Q＝W＝P高t＝44W×10×60s＝26400J；
由 ＝ 可知，马桶圈吸收的热量Q吸 ＝ Q＝70%×26400J＝18480J；
η η
由 Q 吸 ＝ cmΔt 可 知 ， 最 多 可 使 马 桶 圈 升 高 的 温 度 Δt ＝ ＝
＝42℃。
答：（1）低温挡加热时的电流为0.05A；S 接a时为低温挡；
1
（2）R 的阻值为1100 ；加热器高温挡时的功率为44W；
1
（3）高温挡工作10minΩ，最多可使马桶圈温度升高42℃。
第29页（共29页）
