2019年广东省广州市中考物理试卷
一、选择题（共12小题，每小题3分，满分36分）
1．（3分）如图所示，监测器测得同一声源发出的甲、乙两声音的特性如下表。甲乙相比
声音 声音强弱的等级/dB 频率/Hz
甲 70 1100
乙 110 700
（ ）
A．乙音调较高
B．甲响度较大
C．声源在发甲声音时动幅度较大
D．声源在发乙声音时每秒内动次数较少
2．（3分）原子核由哪些粒子组成（ ）
A．质子和电子 B．中子和电子
C．质子和中子 D．质子、中子和电子
3．（3分）如图所示的摆设，正常运行时，小轮在支架上来回滚动，每次到达的最大高度相同，
小明发现摆设上有一电源，关掉电源后，小轮逐渐停下来（ ）
A．小轮滚动过程中没有力对其做功
B．正常运行时，小轮的速度一直不变
C．断电后小轮会停下，说明能量守定律不一定成立
D．正常运行时，小轮往返一次，摆设一定需要消耗电能
4．（3分）下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子动能越大的物体，其内能越大
第1页（共33页）C．甲物体传递了热量给乙物体，说明甲物体内能大
D．扩散现象中，分子可以从低温物体运动到在高温物体
5．（3分）如图所示，平静的湖中，下列哪处水的压强最小（
水
＝1g/cm3）（ ）
ρ
A．a B．b C．c D．d
6．（3分）导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电流的
是（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）（ ）
A．A B．B C．C D．D
7．（3分）在如图温度计所示的恒温环境下进行实验。将温度计放入一杯冰水混合物中（冰是
晶体），从温度计放入开始计时，放入时间足够长，下列哪幅示意图可能反映了温度计内
液体的体积随时间变化的情况（ ）
A． B．
第2页（共33页）C． D．
8．（3分）静止在水平地面上的密闭装置内部如图所示，装置内部固定着一根竖直的杆，杆顶
有一小球，忽略杆和球间的摩擦。由于装置开始沿某一水平方向做直线运动，小球从杆上
落下，刚离开杆时的俯视图如图2所示，请由此判断装置是向哪个方向运动（ ）
A．东 B．南 C．西 D．北
9．（3分）如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点过程绳的拉力对甲做
的功为W ；用平行于斜面的拉力把重也为G的物体乙沿面从C点匀速拉至B等高的D
AB
点，在此过程中的拉力对乙做的功为W ，斜面的机械效率为
CD
（ ）
A． B．
C． D．
10．（3分）如图中， 表示导线中的电流方向垂直于纸面向里， 表示导线中的电流方向垂
直于纸面向外，F⊗是磁场对通电导线的作用力。下列哪个选项⊙中，磁场对通电导线的作用
第3页（共33页）力与图中F的方向相同（ ）
A．
B．
C．
D．
11．（3分）两个相同的烧杯中分别装满了两种不同的液体，把甲乙两球分别轻轻放入两杯液
体，最后处于如图所示状态。甲、乙排开液体的重力相等，甲、乙所受浮力相比（ ）
A．甲所受浮力更大
B．乙所受浮力更大
C．甲、乙所受浮力一样大
D．不知道液体密度无法比较浮力大小
第4页（共33页）12．（3分）小明按图1所示电路图做实验，闭合开关，两表读数如图2所示。L突然烧断烧断
后两表示数如图3所示，定值电阻两端电压为U、流经定值电阻的电流为I．与L烧断前相
比，烧断后（ ）
A．U变大，I变大 B．U变大、I变小
C．U不变，I变小 D．U不变，I不变
二、填空作图题（共25分）
13．（3分）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的
像，并画出入射光线AO的反射光线。
14．（6分）如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F为物镜焦点，焦距为
500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是 透镜（选填“凹”、“凸“）。
（3）用此望远镜观测月球时，月球经物镜成一个 （选填“倒立”、“正立”）
（选填“放大”、“等大”“缩小”）的像。
第5页（共33页）15．（3分）如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧
运动到A点时，速度为v ，在方框内以点代M，画出M经过A点时的受力示意图（图2中
A
已标示了弹簧対M的弹力F）
16．（4分）如图1所示，A点为硬棒的重心，O为支点，硬棒水平静止，弹簧测力计的示数为
N，硬棒所受的重力为 N．能否用图1中的弹簧测力计按图2所示的方法测量同一
硬棒所受的重力？ ，依据是 。
17．（3分）（1）通过表1、2判断海拔五千多米处水的沸点可能是 。
A.75℃ B.83℃ C.92℃ D.100℃
表1：海拔与大气压的关系
海拔/km 大气压/（×105Pa）
0 1.01
2 0.80
4 0.62
第6页（共33页）6 0.47
表2：大气压与水的沸点的关系
大气压/（×105Pa） 水的沸点/℃
1.01 100
0.71 90
0.44 80
0.36 75
（2）如图1所示，瓶口扎上橡皮膜，把一定质量的气体密封在玻璃瓶内，小明把此瓶从甲
地带到海更高的乙地，发现橡皮膜向上凸出（如图2），瓶内气体在甲地的密度为
甲
，在乙
地的密度为
乙
．根据公式 ＝ ，得
甲 乙
（选填“＞”、“＝”、“ρ＜“）
ρ ρ ρ ρ
18．（3分）如图1所示，钢制的圆柱展示台，底面积S＝1dm2，另一个为钢制的圆台零件，上底
面积S ＝3dm2，下底面积S ＝12dm2．把零件分别按图2和图3所示的方式静置在展示台
1 2
上，两物体的轴在同一直线上。图2中零件对展示台面的压力为F ，压强为p ．图3中零件
1 1
对展示台面的压力为F ，压强为p ．F F ，p p （填“＞”、“＝”、
2 2 1 2 1 2
“＜”）。
19．（3分）（1）究全燃烧1.4g酒精释放的热量是完全燃烧0.7g酒精释放热量的 倍。
0.7g酒精完全燃烧释放的热量是2.1×104J．这些热量全部被100g的液体A吸收，液体的
温度升高了50℃；完全燃烧1.4g酒精释放的热量全部被200g的液体A吸收，液体的温度
升高了△t＝ ℃（不考虑散热）。
第7页（共33页）（2）现用如图所示装置加热200g的液体A，燃烧了1.4g酒精，液体升高的温度小于△t，有
哪些原因会导致这个结果？
三、解析题（共22分）解析题应写出必要的文字说明、公式和要演算步骤，只写出最后答案的
不能得分.有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位，
20．（11分）电鳗是一种能对外界施加电压的动物，如图1，为了研究电鳗的放电行为，研究人
员把一根导体棒伸进水中，放电的电鳗可看成电源，A、B两点是电源两极。某次实验：
（1）当电鳗跃起，头部碰到导体棒时，电流从A点经部分导体棒、水回到B点，形成闭合回
路，电路图如图2所示，接入电路的导体棒及水的电阻R＝5000 ．电流I＝0.02A．求此时
AB间的电压U和R的电功率P。 Ω
（2）电鳗头部接触到导体样更高的位置时，R变大，电流变为0.05A，判断U变大、变小还
是不变？ 依据是 。
21．（11分）运动员从高空竖直向下跳伞，人（包括装备）的质量为80kg。只考虑人受到的重力
和空气阻力，下落时的速度——时间图线如图所示。
（1）人在前50s内下落了2100m，求这段时间内人的平均速度。
（2）人在前30s内下落了1500m，求这段时间内人所受重力做的功和功率（g＝10N/kg）
（3）从第10到第30s这个过程中，人的动能、重力势能、机械能是如何变化的？
（4）人在第30s时所受空气阻力 第50s时所受空气阻力（选填“大于”、“等于”、
“小于”）。
第8页（共33页）四、实验探究题（共17分）
22．（3分）把酒精反复涂在温度计玻璃泡上，用扇子扇温度计，温度计示数减小，用扇子扇表
面干燥的温度计，温度计示数不变。
根据以上信息你可以得出什么结论？
23．（8分）小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。
（1）在方框内画出实物图对应的电路图。
（2）闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他
的说法是否正确？ 依据是 。
（3）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图3中
补充完整用电压表测ab接线柱间的电压时的实物图。
测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
第9页（共33页）U /V U /V 电流表示数 看不到灯亮
ab cd
I/A 的原因
情况一 2.10 0 0.30
情况二 2.20 0.40 0.14
24．（6分）质量可忽略的细绳上端固定，下端系一质量为m的金属螺母，做成摆长为l的摆
（如图所示），让螺母在竖直面内小幅度往返摆动，每完成一次往返摆动的时间均为T＝2
π
（g＝9.8Nkg）
请你根据T＝2 ，推测，螺母往返摆动一次的时间 T与螺母的质量m是否有关
π
（选填“有关”、“无关”）。现有足量的细绳、大小相同的金属螺母，这些螺母有的质量
相等，有的质量不等，写出验证你的推测的实验步骤（若有需要，可补充器材）。
第10页（共33页）2019 年广东省广州市中考物理试卷
参考答案与试题解析
一、选择题（共12小题，每小题3分，满分36分）
1．（3分）如图所示，监测器测得同一声源发出的甲、乙两声音的特性如下表。甲乙相比
声音 声音强弱的等级/dB 频率/Hz
甲 70 1100
乙 110 700
（ ）
A．乙音调较高
B．甲响度较大
C．声源在发甲声音时动幅度较大
D．声源在发乙声音时每秒内动次数较少
【分析】响度表示声音的大小，音调表示声音的高低，频率越高的声音的音调越高。
【解答】解：
AB、由表格中的数据可知，甲声音的响度要小于乙的响度，甲的频率大于乙的频率，即甲
的音调高于乙的音调，故AB错误；
C．响度越大，其振幅越大，故声源在发甲声音时动幅度较小，故C错误；
D．甲的频率高于乙的频率，说明乙声音时每秒内动次数较少，故D正确。
故选：D。
【点评】本题考查了音调、响度的区分，属于基础知识。
2．（3分）原子核由哪些粒子组成（ ）
A．质子和电子 B．中子和电子
C．质子和中子 D．质子、中子和电子
【分析】以镁原子为例原子结构如图所示：
第11页（共33页）【解答】解：A．电子与原子核组成了原子，原子核由质子和中子组成不含电子；故A错误。
B．电子与原子核组成了原子，原子核由质子和中子组成，不含电子；故B错误。
C．原子核由质子和中子组成；故C正确。
D．质子、种子和电子共同组成了原子，而不是原子核；故D错误。
故选：C。
【点评】该题考察了微观粒子的结构，比较简单。
3．（3分）如图所示的摆设，正常运行时，小轮在支架上来回滚动，每次到达的最大高度相同，
小明发现摆设上有一电源，关掉电源后，小轮逐渐停下来（ ）
A．小轮滚动过程中没有力对其做功
B．正常运行时，小轮的速度一直不变
C．断电后小轮会停下，说明能量守定律不一定成立
D．正常运行时，小轮往返一次，摆设一定需要消耗电能
【分析】（1）小轮滚动时受到重力和摩擦阻力的作用，这两个力都对小轮做功，只要找到
有力对小轮做功即可排除选项。
（2）小轮在最低点是速度最大，在最高点时速度为零，整个过程中速度是不停变化的。
（3）自然界能量是守恒的。
（4）不通电时小轮逐渐停下来说明机械能转化为内能，通电时小轮能达到相同高度，说明
电能来补给损耗的机械能。
【解答】解：
A．小轮滚动过程中受到竖直向下的重力，小轮也在竖直方向上移动了距离，所以重力对
小轮做功，并且小轮受到摩擦力的作用，摩擦力也对小轮做了功，故A说法错误。
B．在正常运行时小轮到达两端最高点时速度为零，在最低点时速度最大，速度不停的变
化，故B说法错误。
第12页（共33页）C．在任何时候能量守恒定律都是成立的，故C说法错误。
D．关掉电源后，小轮逐渐停下来，是因为小轮受到摩擦力的作用，小轮的机械能转化为内
能，机械能逐渐减小；当通电时小轮能运动到相同高度，说明电能转化为机械能，即在小
轮运行时需要消耗电能，故D说法正确。
故选：D。
【点评】因为有阻力作用，小轮如果没有电源控制的情况下只能越滚高度越低，小轮能滚
到相同的高度，说明一定有其它形式的能转化而来的。
4．（3分）下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子动能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体内能大
D．扩散现象中，分子可以从低温物体运动到在高温物体
【分析】（1）物体的内能与温度、状态等多个因素有关；
（2）物体内部所以分子的分子动能和分子势能的总和叫作内能；
（3）发生热传递的条件是存在温度差；
（4）扩散现象反映了组成物质的分子永不停息地做无规则运动。
【解答】解：
A．物体的内能与温度、状态等多个因素有关，不能只根据温度判定内能的大小，故A错误；
B．物体的分子动能越大，其分子势能不一定大，所以不能比较内能的大小，故B错误；
C．甲物体传递了热量给乙物体，说明甲物体的温度高，温度高，内能不一定大，故C错误；
D．扩散现象是不同物质相互接触，彼此进入对方的现象，所以分子可以从低温物体运动
到在高温物体，故D正确。
故选：D。
【点评】本题考查了内能的定义、内能大小的判定、热传递的条件、扩散现象，属于基础知
识。
5．（3分）如图所示，平静的湖中，下列哪处水的压强最小（
水
＝1g/cm3）（ ）
ρ
第13页（共33页）A．a B．b C．c D．d
【分析】根据公式p＝ gh可知液体产生的压强与液体的深度和密度有关，由于是在同一个
湖中，所以比较出各ρ点的深度即可判断。
【解答】解：深度是指某点到液面的竖直距离，则由图可知a点的深度最小，根据公式p＝
gh可知，a处水的压强最小。
ρ故选：A。
【点评】本题考查液体压强公式的应用，关键是知道深度是某点到液面的竖直距离。

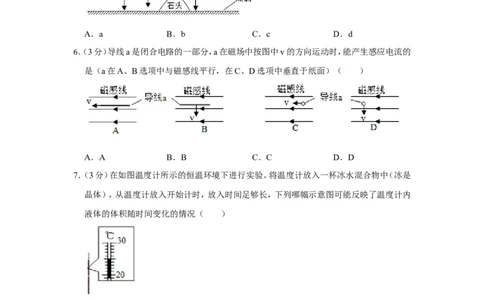

6．（3分）导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电流的
是（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）（ ）
A．A B．B C．C D．D
【分析】从电磁感应的条件来分析，闭合电路的一部分导体在磁场中做切割磁感线运动，
导体中有感应电流产生。主要看看谁在进行切割磁感线运动。
【解答】解：A．如图导体顺着磁感线方向运动，没有切割磁感线运动，不会产生感应电流，
故A错误。
B．如图导体是在磁感线的缝隙间通过的，没有切割磁感线运动，不会产生感应电流，故B
错误。
C．如图导体是在磁感线的缝隙间通过的，没有切割磁感线运动，不会产生感应电流，故C
错误。
D．如图，符合闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产
生，故D正确。
故选：D。
第14页（共33页）【点评】是否产生感应电流关键在于是否符合三个条件：闭合电路、一部分导体、做切割磁
感线运动。
7．（3分）在如图温度计所示的恒温环境下进行实验。将温度计放入一杯冰水混合物中（冰是
晶体），从温度计放入开始计时，放入时间足够长，下列哪幅示意图可能反映了温度计内
液体的体积随时间变化的情况（ ）
A． B．
C． D．
【分析】 常用液体温度计是根据液体的热胀冷缩原理制成的；
发生热①传递的条件是存在温度差；
②冰属于晶体，在熔化过程中吸收热量，温度保持不变。
③【解答】解：由图知，温度计的示数是25℃，说明环境温度是25℃；
冰水混合物的温度是0℃，冰水混合物放在这一环境中会吸收热量，其中的冰会熔化，并
且在熔化过程中温度保持不变，直到冰全部熔化成水；
所以将温度计放入冰水混合物中，开始时冰水混合物温度为0℃，温度计中液体温度较高，
放出热量体积收缩，温度计示数变小，直到与冰水混合物温度相同；
当冰全部熔化成水，温度升高，温度计中液体温度也随着升高，直到与环境温度相同。
所以温度计内液体体积先减少接着保持不变，随后体积膨胀，最终保持不变。
故选：A。
【点评】此题考查了液体温度计的工作原理和晶体熔化特点的应用，考查方式新颖，是一
第15页（共33页）道创新题。
8．（3分）静止在水平地面上的密闭装置内部如图所示，装置内部固定着一根竖直的杆，杆顶
有一小球，忽略杆和球间的摩擦。由于装置开始沿某一水平方向做直线运动，小球从杆上
落下，刚离开杆时的俯视图如图2所示，请由此判断装置是向哪个方向运动（ ）
A．东 B．南 C．西 D．北
【分析】惯性是指物体保持静止状态或匀速直线运动状态的性质，是物体的固有属性，一
切物体都具有惯性。
【解答】解：忽略杆和球间的摩擦，装置开始沿某一水平方向做直线运动时，小球由于惯性
仍然要保持原来的静止状态，所以小球会向装置运动的相反方向运动；
从图2的俯视图可知，小球由于具有惯性而向北运动，则说明装置是向南运动的，故B正
确；
故选：B。
【点评】物理学习的过程中，要多注意观察身边的物理现象，尽可能的用我们所学过的知
识去试着解释。
9．（3分）如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点过程绳的拉力对甲做
的功为W ；用平行于斜面的拉力把重也为G的物体乙沿面从C点匀速拉至B等高的D
AB
点，在此过程中的拉力对乙做的功为W ，斜面的机械效率为
CD
（ ）
第16页（共33页）A． B．
C． D．
【分析】不用机械，直接把重为G的物体甲从A点竖直向上匀速拉至B点所做的功为有用
功，根据W＝Gh求出有用功，根据W＝Fs求得总功，利用效率公式求出斜面的机械效率。
【解答】解：
把重为G的物体甲从A点竖直向上匀速拉至B点，物体上升的高度为h ，
AB
则不用机械时，克服物体重力所做功为有用功：
W有 ＝Gh
AB
＝W
AB
；
用平行于斜面的拉力把重也为G的物体乙沿面从C点匀速拉至B等高的D点，拉力做功
为总功，即W总 ＝W
CD
，
则斜面的机械效率： ＝ ＝ 。
η
故选：A。
【点评】本题考查了使用斜面时有用功（克服物体重力做功）、额外功（克服摩擦力做功）、
总功（推力做功）、机械效率的计算，知道克服摩擦力做的功是额外功是本题的关键。
10．（3分）如图中， 表示导线中的电流方向垂直于纸面向里， 表示导线中的电流方向垂
直于纸面向外，F⊗是磁场对通电导线的作用力。下列哪个选项⊙中，磁场对通电导线的作用
力与图中F的方向相同（ ）
A．
第17页（共33页）B．
C．
D．
【分析】（1）通电导体在磁场中受力运动，运动方向跟电流方向和磁场方向有关，当只改
变电流方向时通电导体运动方向改变，当只改变磁场方向时通电导体的运动方向改变，当
同时改变电流方向和磁场方向时通电导体的运动方向不变。
（2）首先根据安培定则判断通电螺线管的磁极，和题干中的磁极和电流方向比对做出判断。
【解答】解：
A．如图，根据安培定则可以判断左侧通电螺线管的左端是N极、右端是S极，右侧通电螺
线管的左端是N极、右端是S极，和题干中的磁极比对可知，导体中的电流方向不变，导
体所在位置的磁场方向改变，所以磁场对通电导线的作用力方向改变，故A不符合题意。
B．如图，根据安培定则可以判断左侧通电螺线管的左端是N极、右端是S极，右侧通电螺
线管的左端是N极、右端是S极，和题干中的磁极比对可知，导体中的电流方向改变，导
体所在位置的磁场方向改变，所以磁场对通电导线的作用力方向不变，故B符合题意。
第18页（共33页）C．如图，根据安培定则可以判断左侧通电螺线管的左端是S极、右端是N极，右侧通电螺
线管的左端是S极、右端是N极，和题干中的磁极比对可知，导体中的电流方向改变，导
体所在位置的磁场方向不变，所以磁场对通电导线的作用力方向改变，故C不符合题意。
D．电路中没有电源，螺线管不会有磁性，螺线管对通电导体不会产生磁力作用，故D不符
合题意。
故选：B。
【点评】本题关键在于明确通电导体在磁场中受力运动方向的影响因素。
11．（3分）两个相同的烧杯中分别装满了两种不同的液体，把甲乙两球分别轻轻放入两杯液
体，最后处于如图所示状态。甲、乙排开液体的重力相等，甲、乙所受浮力相比（ ）
A．甲所受浮力更大
B．乙所受浮力更大
C．甲、乙所受浮力一样大
D．不知道液体密度无法比较浮力大小
【分析】已知甲、乙排开液体的重力相等，根据阿基米德原理可知浮力关系。
【解答】解：根据阿基米德原理可知：F浮甲 ＝G甲排 ，F浮乙 ＝G乙排 ，
已知甲、乙排开液体的重力相等，所以F浮甲 ＝F浮乙 。
故选：C。
【点评】本题考查阿基米德原理的应用，关键是知道浮力的大小等于被该物体排开的液体
第19页（共33页）的重力。
12．（3分）小明按图1所示电路图做实验，闭合开关，两表读数如图2所示。L突然烧断烧断
后两表示数如图3所示，定值电阻两端电压为U、流经定值电阻的电流为I．与L烧断前相
比，烧断后（ ）
A．U变大，I变大 B．U变大、I变小
C．U不变，I变小 D．U不变，I不变
【分析】由图1可知，电阻R和灯泡L并联，电压表测量并联电路两端的电压（也是测电阻
R的电压），电流表测量干路中的电流；
当L突然烧断后，电压表测电阻R的电压，电流表测通过它的电流；
根据图中电压表的量程和指针位置读出前后两次电压表的示数，可知定值电阻两端的电
压U的变化情况，由欧姆定律可知，流经定值电阻的电流I的变化情况；
特别注意：不能比较电流表的示数，原因是灯泡烧断之前电流表测干路电流，并非测电阻
R的电流；另外，也不能仅仅从电路结构上去分析电阻R两端的电压，而定值电阻两端的
电压U变化的原因可能是电源有内阻或者电源电压变化造成的。
【解答】解：
由图1可知，电阻R和灯泡L并联，电压表测量并联电路两端的电压（也是测电阻R的电
压），电流表测量干路中的电流；
当L突然烧断后，电压表测电阻R的电压，电流表测通过它的电流；
由图2和图3可知，电压表量程为0﹣3V，分度值为0.1V，原来电压表示数为1.6V，即原
来定值电阻两端电压为U＝1.6V；灯泡L烧断后电压表示数为2.4V，即此时定值电阻两端
第20页（共33页）电压为U′＝2.4V；
所以，定值电阻两端的电压U变大；
定值电阻的阻值不变，其电压U变大，由I＝ 可知，流经定值电阻的电流I也变大。
故选：A。
【点评】本题考查了串并联电路的电压特点、电阻特点，灵活应用欧姆定律是解题的关键。
二、填空作图题（共25分）
13．（3分）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的
像，并画出入射光线AO的反射光线。
【分析】（1）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点
AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像。
（2）先画法线，法线与镜面垂直，再依据光的反射定律画出反射光线。
【解答】解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物
体AB的像；
过入射点O作与镜面垂直的直线即为法线，根据光的反射定律反射角等于入射角作出反
射光线，如图所示：
【点评】作光路图一定要仔细规范，法线要用虚线，光线的传播方向要标准确。
14．（6分）如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F为物镜焦点，焦距为
500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
第21页（共33页）（2）目镜是 凹 透镜（选填“凹”、“凸“）。
（3）用此望远镜观测月球时，月球经物镜成一个 倒立 （选填“倒立”、“正立”） 缩
小 （选填“放大”、“等大”“缩小”）的像。
【分析】（1）先确定所给的折射光线的特点，然后根据凸透镜的光学特点作图。
（2）较目镜前后的光线可知此镜对光线的作用，再根据凸透镜对光线有会聚作用和凹透镜
对光线有发散作用可得出结论。
（3）用此望远镜观测月球时，因月球到物镜（凸透镜）的距离远大于2倍焦距，结合凸透镜
成像规律进行分析。
【解答】解：（1）已知物镜是凸透镜，O为光心，F为物镜的焦点；
由图可知，折射光线a过光心，则过光心的光线其传播方向不变；折射光线b平行于主光
轴；则入射光线过焦点F，如下图所示：
（2）由图可知，光线经目镜折射后远离主光轴，则说明目镜对光线有发散作用，而凹透镜
对光线有发散作用，所以目镜是凹透镜；
（3）用此望远镜观测月球时，因月球到物镜（凸透镜）的距离远大于2倍焦距，所以月球经
物镜成一个倒立、缩小实像。
故答案为：（1）见上图；（2）凹；（3）倒立；缩小。
【点评】此题主要考查的是透镜的光路图、凸透镜成像规律的应用及望远镜的原理。
15．（3分）如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧
运动到A点时，速度为v ，在方框内以点代M，画出M经过A点时的受力示意图（图2中
A
已标示了弹簧対M的弹力F）
第22页（共33页）【分析】对物体M进行受力分析，根据力的示意图的画法画出各个力的示意图即可。
【解答】解：对物体M进行受力分析，水平方向上，除了弹簧对M的弹力外，由于M在粗
糙的水平地面水平向左运动，所以，地面对M有水平向右的滑动摩擦力f；
竖直方向上，M受到的重力和支持力是一对平衡力，然后沿力的方向各画一条有向线段，
并标上力的符号，注意表示平衡力的线段要一样长，如图所示：
【点评】本题考查力的示意图的画法，关键要结合物体所处的运动状态正确受力分析，分
析的顺序为：重力、弹力、摩擦力以及其他外力等，有一定的难度。
16．（4分）如图1所示，A点为硬棒的重心，O为支点，硬棒水平静止，弹簧测力计的示数为
2.4 N，硬棒所受的重力为 7. 2 N．能否用图1中的弹簧测力计按图2所示的方法测量
同一硬棒所受的重力？ 不能 ，依据是 弹簧测力计的最大测量值只有 5N ，而硬棒的
重力为 7.2N ，超出弹簧测力计的量程 。
【分析】（1）如图1，根据弹簧测力计分度值、指针位置读数；A点为硬棒的重心，O为支点，
硬棒水平静止，知道动力臂、阻力臂，利用杠杆平衡条件求硬棒的重力；
（2）用图2中的弹簧测力计能否测量出硬棒所受的重力，注意看是否超出弹簧测力计的量
第23页（共33页）程。
【解答】解：
由图1知，弹簧测力计的分度值为0.2N，指针刚好指在2N～3N之间的第2条刻度线处，
所以读数为2.4N；
设弹簧测力计对硬棒的拉力为F，硬棒所受的重力为G，两个力的力臂分别为L 和L ，由
1 2
杠杆的平衡条件得GL ＝FL ，即G×0.2＝2.4N×0.6，解得G＝7.2N；
2 1
用图1中的弹簧测力计不能测量出硬棒所受的重力，原因是弹簧测力计的最大测量值只
有5N，而硬棒的重力为7.2N，超出弹簧测力计的量程。
故答案为：2.4；7.2；不能；弹簧测力计的最大测量值只有5N，而硬棒的重力为7.2N，超出
弹簧测力计的量程。
【点评】本题考查了杠杆平衡条件、二力平衡条件的应用，属于基础题目。
17．（3分）（1）通过表1、2判断海拔五千多米处水的沸点可能是 B 。
A.75℃B.83℃C.92℃D.100℃
表1：海拔与大气压的关系
海拔/km 大气压/（×105Pa）
0 1.01
2 0.80
4 0.62
6 0.47
表2：大气压与水的沸点的关系
大气压/（×105Pa） 水的沸点/℃
1.01 100
0.71 90
0.44 80
0.36 75
（2）如图1所示，瓶口扎上橡皮膜，把一定质量的气体密封在玻璃瓶内，小明把此瓶从甲
地带到海更高的乙地，发现橡皮膜向上凸出（如图2），瓶内气体在甲地的密度为
甲
，在乙
ρ
地的密度为 ．根据公式 ＝ ，得 ＞ （选填“＞”、“＝”、“＜“）。
乙 甲 乙
ρ ρ ρ ρ
第24页（共33页）【分析】（1）气压随着海拔的升高而降低，液体沸点随着气压的降低而降低；
（2）根据密度公式推导即可；
【解答】解：（1）海拔五千多米处，根据表1可知大气压在0.47×105Pa～0.62×105Pa之间，由
表2 可知在此大气压时，水的沸点在80℃～90℃，故选B；
（2）如图1所示，瓶口扎上橡皮膜，把一定质量的气体密封在玻璃瓶内，小明把此瓶从甲
地带到海更高的乙地，发现橡皮膜向上凸出（如图2），所以气体的体积变大了，但是物质
的多少没有变化，即质量不变，根据公式 ＝ ，则 ＞ ；
甲 乙
ρ ρ ρ
故答案为：（1）B；（2） ；＞。
【点评】本题考查多方面知识，关键是将课本知识内容记忆清楚，仔细分析即可。
18．（3分）如图1所示，钢制的圆柱展示台，底面积S＝1dm2，另一个为钢制的圆台零件，上底
面积S ＝3dm2，下底面积S ＝12dm2．把零件分别按图2和图3所示的方式静置在展示台
1 2
上，两物体的轴在同一直线上。图2中零件对展示台面的压力为F ，压强为p ．图3中零件
1 1
对展示台面的压力为F ，压强为p ．F ＝ F ，p ＝ p（填“＞”、“＝”、“＜”）。
2 2 1 2 1 2
【分析】根据F＝G和p＝ 判断即可得出答案。
【解答】解：由图2可知，零件对展示台面的压力等于零件的重力，即为F ＝G，压强为p ＝
1 1
＝ ，
第25页（共33页）由图3可知，零件对展示台面的压力等于零件的重力，即为F ＝G，压强为p ＝ ＝ ，
2 2
由于同一个零件重力不变，所以，F ＝F ，p ＝p 。
1 2 1 2
故答案为：＝；＝。
【点评】本题主要考查压强公式的应用，自由在水平面上的物体的压力等于自身重力，注
意对受力面积的理解，易错点。
19．（3分）（1）究全燃烧1.4g酒精释放的热量是完全燃烧0.7g酒精释放热量的 二 倍。
0.7g酒精完全燃烧释放的热量是2.1×104J．这些热量全部被100g的液体A吸收，液体的
温度升高了50℃；完全燃烧1.4g酒精释放的热量全部被200g的液体A吸收，液体的温度
升高了△t＝ 5 0 ℃（不考虑散热）。
（2）现用如图所示装置加热200g的液体A，燃烧了1.4g酒精，液体升高的温度小于△t，有
哪些原因会导致这个结果？ 加热过程中的各种热损失；燃料没有完全燃烧
【分析】（1）热值是燃料的一种特性，根据Q＝mq作出分析；根据Q＝cm△t来分析；
（2）考虑燃料是否完全燃烧；放出的热量是否会被液体完全吸收等因素。
【解答】解：（1）热值是燃料的一种特性，根据Q＝mq可知，1.4g是0.7g的二倍，所以究全
燃烧1.4g酒精释放的热量是完全燃烧0.7g酒精释放热量的二倍；
液体A的比热容不变，究全燃烧1.4g酒精释放的热量是完全燃烧0.7g酒精释放热量的二
倍，完全燃烧1.4g酒精加热液体A的质量是完全燃烧0.7g酒精加热液体A的质量的二倍，
根据Q＝cm△t可知，液体A升高的温度相同，为50℃；
（2）液体升高的温度小于△t的原因：加热过程中的各种热损失；燃料没有完全燃烧。
故答案为：（1）二；50；（2）加热过程中的各种热损失；燃料没有完全燃烧。
【点评】此题主要考查的是学生对热值、热量计算公式的理解和掌握，明白热值、比热容是
物质的特性是解决此题的关键。
三、解析题（共22分）解析题应写出必要的文字说明、公式和要演算步骤，只写出最后答案的
第26页（共33页）不能得分.有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位，
20．（11分）电鳗是一种能对外界施加电压的动物，如图1，为了研究电鳗的放电行为，研究人
员把一根导体棒伸进水中，放电的电鳗可看成电源，A、B两点是电源两极。某次实验：
（1）当电鳗跃起，头部碰到导体棒时，电流从A点经部分导体棒、水回到B点，形成闭合回
路，电路图如图2所示，接入电路的导体棒及水的电阻R＝5000 ．电流I＝0.02A．求此时
AB间的电压U和R的电功率P。 Ω
（2）电鳗头部接触到导体样更高的位置时，R变大，电流变为0.05A，判断U变大、变小还
是不变？ 变大 依据是 电鳗头部接触到导体样更高的位置时， R 变大，电流变大，由
U ＝ IR 可知， AB 间的电压变大 。
【分析】（1）知道接入电路的导体棒及水的电阻和电流，根据U＝IR求出此时AB间的电
压，根据P＝UI求出R的电功率；
（2）电鳗头部接触到导体样更高的位置时，R变大，电流变为0.05A即电流变大，根据欧姆
定律可知此时AB间的电压变化。
【解答】解：（1）由I＝ 可得，此时AB间的电压：
U＝IR＝0.02A×5000 ＝100V，
R的电功率： Ω
P＝UI＝100V×0.02A＝2W；
（2）电鳗头部接触到导体样更高的位置时，R变大，电流变为0.05A即电流变大，
由U＝IR可知，AB间的电压变大。
答：（1）此时AB间的电压为100V，R的电功率为2W；
（2）变大；电鳗头部接触到导体样更高的位置时，R变大，电流变大，由U＝IR可知，AB间
的电压变大。
【点评】本题考查了欧姆定律的简单应用和电功率的计算，是一道较为简单的应用题。
第27页（共33页）21．（11分）运动员从高空竖直向下跳伞，人（包括装备）的质量为80kg。只考虑人受到的重力
和空气阻力，下落时的速度﹣﹣时间图线如图所示。
（1）人在前50s内下落了2100m，求这段时间内人的平均速度。
（2）人在前30s内下落了1500m，求这段时间内人所受重力做的功和功率（g＝10N/kg）
（3）从第10到第30s这个过程中，人的动能、重力势能、机械能是如何变化的？
（4）人在第30s时所受空气阻力 等于 第50s时所受空气阻力（选填“大于”、“等
于”、“小于”）。
【分析】（1）根据v＝ 算出人在前50s内的平均速度；
（2）根据G＝mg算出人的重力，根据W＝Gh和P＝ 算出人在前30s内做的功和功率；
（3）影响动能的因素是质量和速度，影响重力势能的因素是质量和高度，动能和重力势能
统称机械能；
（4）根据平衡力分析解答。
【解答】解：
（1）人在前50s内的平均速度：v＝ ＝ ＝42m/s；
（2）人和装备的总重力：G＝mg＝80kg×10N/kg＝800N，
人在前30s内人所受重力做的功：W＝Gh＝800N×1500m＝1.2×106J，
人在前30s内人所受重力做的功率：P＝ ＝ ＝4×104W；
（3）由图知10到30s人的速度先增加后不变，动能也是先增加再不变，高度一直减小，重
力势能也一直减小，由于空气阻力的影响，机械能会转化为内能，所以机械能减小；
（4）由图知，在第30s时和第50s时人都做匀速运动，阻力和重力都是平衡力，重力不变，
则阻力不变，即人在第30s时所受空气阻力等于第50s时所受空气阻力。
答：（1）人在前50s内下落了2100m，这段时间内人的平均速度为42m/s；
第28页（共33页）（2）人在前30s内下落了1500m，这段时间内人所受重力做的功为 1.2×106J，功率为
4×104W；
（3）从第10到第30s这个过程中，人的动能先增加后不变、重力势能一直减小、机械能减
小；
（4）等于。
【点评】本题考查了平均速度、重力、功、功率的计算、影响动能重力势能的因素以及平衡
力的应用等知识，是一道综合题，但难度不大。
四、实验探究题（共17分）
22．（3分）把酒精反复涂在温度计玻璃泡上，用扇子扇温度计，温度计示数减小，用扇子扇表
面干燥的温度计，温度计示数不变。
根据以上信息你可以得出什么结论？ 液体蒸发要吸收热量
【分析】蒸发吸热，且加快空气流动能加快蒸发，但是没有液体蒸发的时候，不能降低温度。
【解答】解：把酒精反复涂在温度计的玻璃泡上，用扇子扇的时候，加快了酒精的蒸发，蒸
发吸热，所以温度计的示数降低；
如果温度计上不涂酒精，温度不变。因为不涂酒精，用扇子扇会使空气流动加快，但是液
泡上没液体，没有蒸发，所以温度不变。
故答案为：液体蒸发要吸收热量。
【点评】本题主要考查学生对蒸发吸热的了解和应用，是一道基础题。
23．（8分）小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。
第29页（共33页）（1）在方框内画出实物图对应的电路图。
（2）闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他
的说法是否正确？ 不正确 依据是 电流表有示数，说明电路是通路，如果灯丝断了，
电流表不可能有示数 。
（3）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图3中
补充完整用电压表测ab接线柱间的电压时的实物图。
测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
U /V U /V 电流表示数 看不到灯亮
ab cd
I/A 的原因
情况一 2.10 0 0.30
c d 间短路
情况二 2.20 0.40 0.14 小灯泡的
实际功率太
小
【分析】（1）根据电路图的画法按照电流的顺序画出对应的电路图即可；
（2）根据现象判断故障所在位置；
（3）断路时，电路中无电流，短路时，两端无电压；小灯泡不亮的原因：小灯泡短路，小灯泡
断路，小灯泡的实际功率太小等，据此分析。
第30页（共33页）【解答】解：（1）由图1可知，滑动变阻器与灯泡并联，按照电流的顺序画出对应电路图，如
图所示：
（2）闭合开关，看不到灯亮，电流表有示数，说明电路是通路，电路中不存在断路。
若灯泡的灯丝断了，电流表不可能有示数。
（3）要测ab接线柱间的电压，只需将电压表与滑动变阻器并联即可，注意正负接线柱不要
接反，如图所示：
情况一：电流表有示数，说明电路是通路，ab接线柱间有电压，说明滑动变阻器完好，
cd接线柱间无电压，说明cd间短路。
情况二：电流表有示数，说明电路是通路，ab、cd接线柱间均有电压，说明滑动变阻器、灯
泡均完好，
小灯泡的实际功率：P＝U I＝0.40V×0.14A＝0.056W，
cd
所以灯泡不亮的原因是：小灯泡的实际功率太小，没有达到发光功率。
故答案为：（1）见上图；
（2）不正确；电流表有示数，说明电路是通路，如果灯丝断了，电流表不可能有示数；
（3）见上图；cd间短路；小灯泡的实际功率太小。
【点评】本题主要考查电路图的画法、实物电路的连接、电路故障分析等，电路图必须规范，
属于电学实验常考命题点，难度不大。
24．（6分）质量可忽略的细绳上端固定，下端系一质量为m的金属螺母，做成摆长为l的摆
（如图所示），让螺母在竖直面内小幅度往返摆动，每完成一次往返摆动的时间均为T＝2
π
第31页（共33页）（g＝9.8Nkg）
请你根据T＝2 ，推测，螺母往返摆动一次的时间T与螺母的质量m是否有关 无关
π
（选填“有关”、“无关”）。现有足量的细绳、大小相同的金属螺母，这些螺母有的质量
相等，有的质量不等，写出验证你的推测的实验步骤（若有需要，可补充器材）。
【分析】（1）根据T＝2 分析影响螺母往返摆动一次时间的因素得出答案；
π
（2）要验证螺母往返摆动一次的时间T与螺母的质量m无关，应控制摆长不变，改变螺母
的质量，要注意螺母摆动一次所用的时间很难测准，应测出多次摆动的时间得出摆动一次
的时间，据此进行解答。
【解答】解：（1）由T＝2 可知，螺母往返摆动一次的时间T只与摆长l有关，与螺母的
π
质量m无关；
（2） 取一段长度合适的细绳，用天平从大小相同的螺母中称出质量不同的螺母；
把螺①母系在绳子上，固定好绳子另一端，用刻度尺测量绳端到螺母的长度l；
②把螺母拉到一个合适的位置由静止释放，记录螺母往返摆动n次的时间t，求出螺母往
③
返摆动一次的时间T＝ ；
保持绳端到螺母的长度l不变，换用质量不同的螺母重复以上实验，然后比较螺母往返
④摆动一次的时间得出结论。
答：（1）无关；
（2） 取一段长度合适的细绳，用天平从大小相同的螺母中称出质量不同的螺母；
把螺①母系在绳子上，固定好绳子另一端，用刻度尺测量绳端到螺母的长度l；
②把螺母拉到一个合适的位置由静止释放，记录螺母往返摆动n次的时间t，求出螺母往
③
返摆动一次的时间T＝ ；
第32页（共33页）保持绳端到螺母的长度l不变，换用质量不同的螺母重复以上实验，然后比较螺母往返
④摆动一次的时间得出结论。
【点评】本题考查了探究性实验方案的设计，从表达式中得出影响螺母往返摆动一次时间
的因素以及利用好控制变量法是关键。
第33页（共33页）
