2023年河南省中考物理试卷
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）从微观世界到无垠宇宙，人们一直在探索着自然的奥秘，1897年，物理学家汤姆孙
发现了电子，揭示了 是可分的。物理学家 在前人的研究积累上，发
现日月星辰的运转与苹果下落有着某些相似，建立了著名的万有引力定律。
2．（2分）箫是我国的一种传统乐器，如图所示，演奏者吹箫时，发出的声音是由于空气柱的
而产生的，演奏者用手指按压不同位置的气孔，是为了改变声音的 。

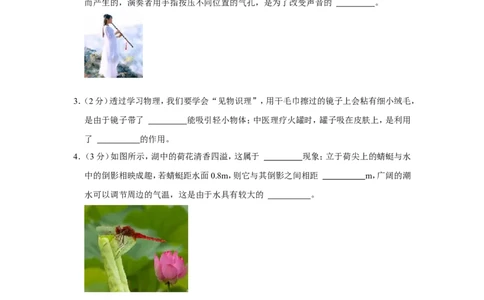

3．（2分）透过学习物理，我们要学会“见物识理”，用干毛巾擦过的镜子上会粘有细小绒毛，
是由于镜子带了 能吸引轻小物体；中医理疗火罐时，罐子吸在皮肤上，是利用
了 的作用。
4．（3分）如图所示，湖中的荷花清香四溢，这属于 现象；立于荷尖上的蜻蜓与水
中的倒影相映成趣，若蜻蜓距水面0.8m，则它与其倒影之间相距 m，广阔的潮
水可以调节周边的气温，这是由于水具有较大的 。
5．（2分）小亮与小华在课后利用木质黑板擦对滑动摩擦力进行探究。如图所示，先让黑板擦
平整的一面轻触竖直黑板面。松手后黑板擦沿着黑板面竖直下落，黑板擦在下落过程中，
小亮认为它受到黑板面的摩擦力作用。小华则认为黑板擦不受摩擦力。你认为
的观点正确，请简要说明理由： 。
第1页（共23页）6．（3分）如图所示，小明利用电磁继电器设计了一个水位自动报警装置。当水位未达到金属
块M时，灯泡不亮。水位达到全属块M时，灯泡亮，则接线柱C应与 （选填
“A”或“B”）相连，已知灯泡的规格为“12V 6W”，灯泡正常发光时的电流是
A。通电1min，灯泡消耗的电能是 J。

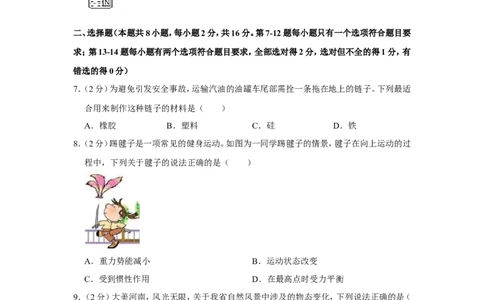

二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要
求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有
错选的得0分）
7．（2分）为避免引发安全事故，运输汽油的油罐车尾部需拴一条拖在地上的链子。下列最适
合用来制作这种链子的材料是（ ）
A．橡胶 B．塑料 C．硅 D．铁
8．（2分）踢毽子是一项常见的健身运动。如图为一同学踢毽子的情景，毽子在向上运动的过
程中，下列关于毽子的说法正确的是（ ）
A．重力势能减小 B．运动状态改变
C．受到惯性作用 D．在最高点时受力平衡
9．（2分）大美河南，风光无限，关于我省自然风景中涉及的物态变化，下列说法正确的是（
）
A．云台山雾气环绕——雾的形成需要吸热
B．王屋山冰雪消融——雪的熔化需要放热
C．老君山霜打枝头——霜的形成是凝固现象
D．鸡公山朝露晶莹——露的形成是液化现象
10．（2分）如图展示了我国古人的智慧成果，对于其中所涉及的物理知识，下列说法正确的
是（ ）
第2页（共23页）A． 汲水用的桔槔利用了杠杆的原理
B． 钻木取火是通过做功将内能转化为机械能
C． 司南的南极静止时指向地磁场的南极
D． 孔明灯升空利用了流体压强与流速的关系
11．（2分）如图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过
时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是
（ ）
A．电风扇 B．电熨斗 C．发电机 D．汽油机
12．（2分）如图所示，在200N的拉力F作用下，用滑轮组将重为300N的货物匀速提升，在
20s内货物竖直上升了2m。不计绳重及滑轮上的摩擦。下列说法正确的是（ ）
第3页（共23页）A．滑轮组做的有用功为400J
B．拉力F做功的功率为30W
C．滑轮组的机械效率为75%
D．此滑轮组提升的货物越轻、机械效率越大

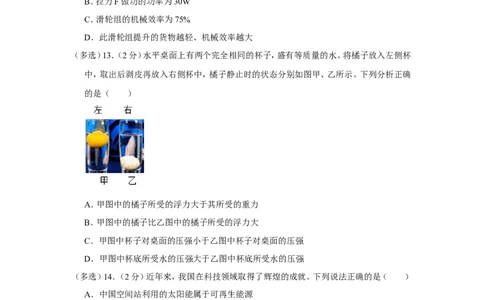

（多选）13．（2分）水平桌面上有两个完全相同的杯子，盛有等质量的水。将橘子放入左侧杯
中，取出后剥皮再放入右侧杯中，橘子静止时的状态分别如图甲、乙所示。下列分析正确
的是（ ）
A．甲图中的橘子所受的浮力大于其所受的重力
B．甲图中的橘子比乙图中的橘子所受的浮力大
C．甲图中杯子对桌面的压强小于乙图中杯子对桌面的压强
D．甲图中杯底所受水的压强大于乙图中杯底所受水的压强
（多选）14．（2分）近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（ ）
A．中国空间站利用的太阳能属于可再生能源
B．华龙一号核电机组利用的是核裂变释放的能量
C．复兴号动车组控制系统中的芯片由超导体制成
D．奋斗者号潜水器从海底采集的岩石到海面后质量变大
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做
匀速直线运动，请在图中以O为作用点，画出该货物的受力示意图。
第4页（共23页）16．（2分）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将
对应的电路连接完整，并符合安全用电原则。
四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分）
17．（4分）在“探究凸透镜成像的规律”实验中：
（1）小强发现用凸透镜看远处物体时，可以看见倒立、缩小的像；用该凸透镜看自己的指
纹时，能看见正立、放大的像，由此猜想：凸透镜成像的特点可能与 有关。
（2）在光具座上，将蜡烛、光屏安装在凸透镜两侧，调节三者的高度时， （选填
“需要”或“不需要”）点燃蜡烛；调节高度的目的是使像能呈现在
（3）实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上承接到蜡烛清晰的像（像未画
出），这个实验现象可以说明 （选填“放大镜”、“投影仪”或“照相机”）
的成像特点。
18．（7分）在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V
的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
第5页（共23页）（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连续好电路，闭合开关前，滑动变阻器的滑片应置于 （选填“A”或
“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可
能是 （选填字母代号）。
A.电流表短路
B.小灯泡短路
C.滑动变阻器断路
（4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所
示，则通过小灯泡的电流为 A，小灯泡正常发光时的电阻约为
（结果保留一位小数）。 Ω
（5）经过多次实验，测出并记录多组电压和电流的值。得到小灯泡的I﹣U图象如图丙所
示；通过分析图象，写出一条你发现的结论： 。
19．（8分）家乡的土豆丰收了，小红想利用所学知识测量土豆的密度。
（1）把天平放到水平台上，将游码移至标尺左端的 处，调节 使
横梁平衡。
（2）将土豆放在天平左盘，向右盘增减砝码并调节游码，当天平平衡时，砝码质量及游码
在标尺上的位置如图所示，土豆的质量为
g。
（3）由于土豆较大，无法放入量筒，于是小红将它缓缓放入一个盛满水的溢水杯中，直至
浸没，测得浸出水的质量为 140g。已知水的密度为 1.0g/cm3，则土豆的体积为
cm3，密度为 g/cm3。在测量溢出水的质量时，不小心有水溅出。测得土豆的密
度与真实值相比 （选填“偏大”或“偏小”）。
第6页（共23页）（4）回家后：小红又利用电子秤、杯子和水测出了土豆的密度。测量过程如下：
①把土豆放在水平放置的电子秤上，电子秤示数为m ；
1
②取下土豆，将装有适量水的杯子放在电子秤上，电子秤示数为m ；
2
③将用细线系好的土豆缓缓浸没在水中，水未溢出且土豆不触碰杯底。电子秤示数为
m 。
3
④求出土豆的密度 ＝ 。（用m
1
、m
2
、m
3
、
水
表示）
ρ ρ
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．（8分）我省农业已进入智能化时代，农用机械可以通过北斗导航系统实现精准作业。如
图为一架无人机在农田中喷洒农药时的情景，无人机载满农药时的总质量为45kg。g取
10N/kg，试问：
（1）北斗导航系统是利用 波传递信息的。水平匀速飞行的无人机在喷洒农药的
过程中，该喷药无人机的机械能 （选填“增大”、“减小”或“不变”），无人
机相对于 是运动的。
（2）载满农药的无人机不工作时，静止在水平地面上，底部支架与地面的总接触面积为
90cm2，它对地面的压强是多大？
（3）无人机在农田上方持续喷洒农药时，以5m/s的速度沿水平方向做匀速直线运动。无人
机载满农药时所载农药的质量为20kg，每分钟喷洒的农药量为2kg，则无人机从开始喷洒
农药到喷洒完毕，飞行的路程是多少？
21．（9分）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中
电源电压恒为6V，定值电阻R 的阻值为20 ，电压表的量程为0～3V，轻质绝缘的压力
0
检测板M与力敏电阻R相连，R的阻值与压Ω力F的关系如图乙所示。闭合开关S后，试问：
第7页（共23页）（1）当检测板所受压力增大时，电压表的示数 （选填“增大”、“减小”或
“不变”）。
（2）检测板不受压力时，电压表的示数为多少？
（3）该装置所能测量的最大压力为多少？
（4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，
请写出一种简便可行的方法。
第8页（共23页）2023年河南省中考物理试卷
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）从微观世界到无垠宇宙，人们一直在探索着自然的奥秘，1897年，物理学家汤姆孙
发现了电子，揭示了 原子 是可分的。物理学家 牛顿 在前人的研究积累上，发现
日月星辰的运转与苹果下落有着某些相似，建立了著名的万有引力定律。
【解答】解：物理学家汤姆孙发现了电子，揭示了原子结构，它由原子核和电子组成；牛顿
发现了万有引力。
故答案为：原子；牛顿。
2．（2分）箫是我国的一种传统乐器，如图所示，演奏者吹箫时，发出的声音是由于空气柱的
振动 而产生的，演奏者用手指按压不同位置的气孔，是为了改变声音的 音调 。
【解答】解：箫发出的声音是空气柱振动产生的；演奏者用手指按压不同位置的气孔，则发
声的空气柱长度不同，振动频率不同，因此主要是改变声音的音调。
故答案为：振动；音调。
3．（2分）透过学习物理，我们要学会“见物识理”，用干毛巾擦过的镜子上会粘有细小绒毛，
是由于镜子带了 电荷 能吸引轻小物体；中医理疗火罐时，罐子吸在皮肤上，是利用了
大气压 的作用。
【解答】解：用干毛巾擦过的镜子上会粘有细小绒毛，是因为毛巾与镜子摩擦起电，由于镜
子带了电荷能吸引轻小物体；拔火罐时，先把酒精在罐内烧一下，罐内空气受热排出一部
分，此时迅速把罐扣在皮肤上，等到罐内的空气冷却后压强降低，小于外面的大气压，外
面的大气压就将罐紧紧地压在皮肤上。因此这是由于大气压强的作用引起的。
故答案为：电荷；大气压。
4．（3分）如图所示，湖中的荷花清香四溢，这属于 扩散 现象；立于荷尖上的蜻蜓与水中
的倒影相映成趣，若蜻蜓距水面0.8m，则它与其倒影之间相距 1. 6 m，广阔的潮水可
第9页（共23页）以调节周边的气温，这是由于水具有较大的 比热容 。
【解答】解：
（1）湖中的荷花清香四溢，说明分子在不停地做无规则运动，这是扩散现象；
（2）蜻蜓距水面0.8m，则蜻蜓的像距水面也是0.8m，则它与其倒影之间相距为0.8m+0.8m
＝1.6m；
（3）潮水对周边气温有一定的调节作用，是因为水的比热容较大，同等条件下，吸收或放
出的热量比其他物质多。
故答案为：扩散；1.6；比热容。
5．（2分）小亮与小华在课后利用木质黑板擦对滑动摩擦力进行探究。如图所示，先让黑板擦
平整的一面轻触竖直黑板面。松手后黑板擦沿着黑板面竖直下落，黑板擦在下落过程中，
小亮认为它受到黑板面的摩擦力作用。小华则认为黑板擦不受摩擦力。你认为 小华
的观点正确，请简要说明理由： 黑板擦在下落过程中不受到压力 。
【解答】解：滑动摩擦力的产生条件是两个相互接触的物体，接触面粗糙，接触处有弹力，
且在接触面上两物体间有相对运动，黑板擦在下落过程中不受到压力，因此，黑板擦不受
摩擦力，小华的观点正确。
故答案为：小华；黑板擦在下落过程中不受到压力。
6．（3分）如图所示，小明利用电磁继电器设计了一个水位自动报警装置。当水位未达到金属
块M时，灯泡不亮。水位达到全属块M时，灯泡亮，则接线柱C应与 B （选填“A”
或“B”）相连，已知灯泡的规格为“12V 6W”，灯泡正常发光时的电流是 0. 5 A。通
电1min，灯泡消耗的电能是 36 0 J。
第10页（共23页）【解答】解：由图可知，当水位未达到金属块M时，控制电路开路无电流，电磁铁无磁性，
不能吸引衔铁，此时灯泡不亮，则接线柱C与A没有连接；
当水位达到全属块M时，控制电路通电，电磁铁有磁性，吸引衔铁，灯泡L亮，说明工作接
通，则接线柱C应该与B连接；
由P＝UI可知，灯泡正常发光时的电流：I＝ ＝ ＝0.5A；
通电1min，灯泡消耗的电能：W＝Pt＝6W×1×60s＝360J。
故答案为：B；0.5；360。
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要
求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有
错选的得0分）
7．（2分）为避免引发安全事故，运输汽油的油罐车尾部需拴一条拖在地上的链子。下列最适
合用来制作这种链子的材料是（ ）
A．橡胶 B．塑料 C．硅 D．铁
【解答】解：运输汽油的油罐车尾部拖在地上的链子的作用是将静电释放，故它的材料必
须是导电能力强的物体，而橡胶、塑料是绝缘体，硅是半导体，铁是导体。
故选：D。
8．（2分）踢毽子是一项常见的健身运动。如图为一同学踢毽子的情景，毽子在向上运动的过
程中，下列关于毽子的说法正确的是（ ）
A．重力势能减小 B．运动状态改变
C．受到惯性作用 D．在最高点时受力平衡
【解答】解：
第11页（共23页）A、毽子在向上运动的过程中，质量不变，高度变大，重力势能变大，故A错误；
B、毽子在向上运动的过程中，运动的速度发生了改变，运动状态改变，故B正确；
C、惯性是一种性质，不能说“受到惯性作用”，故C错误；
D、在最高点时，毽子只受到重力的作用，受力不平衡，故D错误。
故选：B。
9．（2分）大美河南，风光无限，关于我省自然风景中涉及的物态变化，下列说法正确的是（
）
A．云台山雾气环绕——雾的形成需要吸热
B．王屋山冰雪消融——雪的熔化需要放热
C．老君山霜打枝头——霜的形成是凝固现象
D．鸡公山朝露晶莹——露的形成是液化现象
【解答】解：A．雾的形成是空气中的水蒸气遇冷出现的液化现象，需要放热，故A错误；
B．雪的熔化需要吸热，故B错误；
C．霜是空气中的水蒸气凝华形成的，凝华放热，故C错误；
D．露的形成是空气中的水蒸气遇冷发生的液化现象，需要放热，故D正确。
故选：D。
10．（2分）如图展示了我国古人的智慧成果，对于其中所涉及的物理知识，下列说法正确的
是（ ）
A． 汲水用的桔槔利用了杠杆的原理
B． 钻木取火是通过做功将内能转化为机械能
第12页（共23页）C． 司南的南极静止时指向地磁场的南极
D． 孔明灯升空利用了流体压强与流速的关系
【解答】解：A、汲水用的桔槔利用了杠杆的原理，故A正确；
B、钻木取火是通过做功将机械能转化为内能，故B错误；
C、地磁的南极在地理的北极附近，地磁的北极在地理的南极附近，司南的南极静止时指
向地磁场的北极，故C错误；
D、孔明灯升空时，受到的浮力大于重力，利用了物体的浮沉条件，故D错误。
故选：A。
11．（2分）如图是小聪设计的一款小制作，圆筒A中安装有磁铁和可转动的线圈。有风吹过
时，扇叶带动线圈转动，可使接入的LED灯发光。下列设备与小制作的工作原理相同的是
（ ）
A．电风扇 B．电熨斗 C．发电机 D．汽油机
【解答】解：装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，扇叶带动线圈
在磁场中转动切割磁感线，会产生感应电流，使接入的LED灯发光，是利用电磁感应现象
的原理工作的，说明磁能够产生电；在此过程中，机械能转化为电能；
A、电风扇的主要部件是电动机，原理是通电线圈在磁场中受力转动，故A错误；
B、电熨斗的原理是电流的热效应，故B错误；
C、发电机的原理是电磁感应现象，故C正确；
D、汽油机是内燃机，对外做功时将内能转化为机械能，故D错误。
故选：C。
第13页（共23页）12．（2分）如图所示，在200N的拉力F作用下，用滑轮组将重为300N的货物匀速提升，在
20s内货物竖直上升了2m。不计绳重及滑轮上的摩擦。下列说法正确的是（ ）
A．滑轮组做的有用功为400J
B．拉力F做功的功率为30W
C．滑轮组的机械效率为75%
D．此滑轮组提升的货物越轻、机械效率越大
【解答】解：A、拉力做的有用功：W有 ＝Gh＝300N×2m＝600J，故A错误；
B、由图可知n＝2，绳子自由端移动的距离：s＝nh＝2×2m＝4m，
拉力做的总功：W总 ＝Fs＝200N×4m＝800J，
拉力做功的功率：P＝ ＝ ＝40W，故B错误；
C、滑轮组的机械效率： ＝ ×100%＝ ×100%＝75%，故C正确；
η
D、由不计绳重和摩擦时 ＝ ＝ ＝ ＝ ＝ 可知，
η
动滑轮的重力一定，提升的货物越轻，即G越小，机械效率越小，故D错误。
故选：C。
（多选）13．（2分）水平桌面上有两个完全相同的杯子，盛有等质量的水。将橘子放入左侧杯
中，取出后剥皮再放入右侧杯中，橘子静止时的状态分别如图甲、乙所示。下列分析正确
的是（ ）
第14页（共23页）A．甲图中的橘子所受的浮力大于其所受的重力
B．甲图中的橘子比乙图中的橘子所受的浮力大
C．甲图中杯子对桌面的压强小于乙图中杯子对桌面的压强
D．甲图中杯底所受水的压强大于乙图中杯底所受水的压强
【解答】解：
A、甲图中的橘子在水中处于漂浮状态，根据物体的浮沉条件可知，浮力等于重力，故A错
误；
B、乙图中的橘子处于沉底状态，受到的浮力小于自身的重力；由于乙中的橘子的重力小
于甲中橘子的重力，所以甲图中的橘子比乙图中的橘子所受的浮力大，故B正确；
C、橘子剥皮后的重力变小，水和杯子的重力相同，所以甲杯子的总重力大于乙杯子的总
重力；受力面积相同，根据p＝ 可知，甲图中杯子对桌面的压强大于乙图中杯子对桌面
的压强，故C错误；
D、甲中橘子受到的浮力大，根据F浮 ＝ 液gV排 可知，甲中橘子排开的水的体积大，所以
甲中水的液面高，根据p＝ gh可知，甲ρ图中杯底所受水的压强大于乙图中杯底所受水的
压强，故D正确。 ρ
故选：BD。
（多选）14．（2分）近年来，我国在科技领域取得了辉煌的成就。下列说法正确的是（ ）
A．中国空间站利用的太阳能属于可再生能源
B．华龙一号核电机组利用的是核裂变释放的能量
C．复兴号动车组控制系统中的芯片由超导体制成
D．奋斗者号潜水器从海底采集的岩石到海面后质量变大
【解答】解：A、中国空间站利用的太阳能属于可再生能源，故A正确；
B、华龙一号核电机组是利用核裂变来释放能量的，故B正确；
C、复兴号动车组控制系统中的芯片由半导体材料制成，故C错误；
第15页（共23页）D、奋斗者号潜水器从海底采集的岩石到海面后质量不变，故D错误。
故选：AB。
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做
匀速直线运动，请在图中以O为作用点，画出该货物的受力示意图。
【解答】解：货物随车一起水平向右做匀速直线运动，货物与车间没有相对运动，也没有相
对运动趋势，所以货物不受摩擦力，只受两个力作用：重力和支持力，并且这两个力是一
对平衡力；
重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，其受力
示意图如下：
16．（2分）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将
对应的电路连接完整，并符合安全用电原则。
【解答】解：三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开
关接在右孔与火线之间，如图所示：
第16页（共23页）四、实验探究题（本题共3小题；第17题4分，第18题7分，第19题8分，共19分）
17．（4分）在“探究凸透镜成像的规律”实验中：
（1）小强发现用凸透镜看远处物体时，可以看见倒立、缩小的像；用该凸透镜看自己的指
纹时，能看见正立、放大的像，由此猜想：凸透镜成像的特点可能与 物距 有关。
（2）在光具座上，将蜡烛、光屏安装在凸透镜两侧，调节三者的高度时， 需要 （选填
“需要”或“不需要”）点燃蜡烛；调节高度的目的是使像能呈现在 光屏中央
（3）实验中，当蜡烛、透镜和光屏的位置如图所示时，光屏上承接到蜡烛清晰的像（像未画
出），这个实验现象可以说明 照相机 （选填“放大镜”、“投影仪”或“照相机”）
的成像特点。
【解答】解：（1）观察远近不同的物体，小强看到了不同特点的像，说明凸透镜所成像的特
点与物距有关；
（2）实验时需要调整烛焰的中心、透镜的中心和光屏的中心在同一高度，为了确定烛焰的
中心，需点燃蜡烛，使烛焰的像成在光屏中央；
（3）实验中，当蜡烛、透镜和光屏的位置如图所示，此时物距大于像距，根据凸透镜成实像
时，物距大于像距，成倒立缩小的实像，照相机就是利用此原理制成的。
故答案为：（1）物距；（2）需要；光屏中央；（3）照相机。
18．（7分）在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V
的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
第17页（共23页）（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连续好电路，闭合开关前，滑动变阻器的滑片应置于 A （选填“A”或
“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可
能是 B （选填字母代号）。
A.电流表短路
B.小灯泡短路
C.滑动变阻器断路
（4）排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所
示，则通过小灯泡的电流为 0.2 8 A，小灯泡正常发光时的电阻约为 8. 9 （结果保
留一位小数）。 Ω
（5）经过多次实验，测出并记录多组电压和电流的值。得到小灯泡的I﹣U图象如图丙所
示；通过分析图象，写出一条你发现的结论： 小灯泡的电阻随温度的升高而增大 。
【解答】解：（1）电流表与灯泡串联，电压表与灯泡并联，如图所示：
；
（2）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑
第18页（共23页）片右侧电阻丝接入电路，所以滑片应移到阻值最大的A端；
（3）电流表有示数，说明电路不是断路，电压表无示数，可能是与电压表并联的电路短路，
因此故障可能是与电压表并联的灯泡短路了，故选B；
（4）此时灯泡两端的电压等于灯泡的额定电压，灯泡正常发光，图乙中电流表选用小量程，
分度值为0.02A，示数为0.28A，此时灯泡的电阻：R＝ ＝ ≈8.9 ；
Ω
（5）由图丙可知，灯泡两端的电压增大，通过灯泡的电流也增大，但灯泡两端的电压增加
比通过灯泡的电流增加的更快，由欧姆定律可知，小灯泡的电阻随电压增大而增大，由P
＝UI可知，电压和电流都增大时，电功率增大，温度升高，因此可得结论：小灯泡的电阻随
温度的升高而增大。
故答案为：（1）见解答图；（2）A；（3）B；（4）0.28；8.9；（5）小灯泡的电阻随温度的升高而增
大。
19．（8分）家乡的土豆丰收了，小红想利用所学知识测量土豆的密度。
（1）把天平放到水平台上，将游码移至标尺左端的 0 刻度线 处，调节 平衡螺母
使横梁平衡。
（2）将土豆放在天平左盘，向右盘增减砝码并调节游码，当天平平衡时，砝码质量及游码
在标尺上的位置如图所示，土豆的质量为
15 4 g。
（3）由于土豆较大，无法放入量筒，于是小红将它缓缓放入一个盛满水的溢水杯中，直至
浸没，测得浸出水的质量为140g。已知水的密度为1.0g/cm3，则土豆的体积为 140
cm3，密度为 1. 1 g/cm3。在测量溢出水的质量时，不小心有水溅出。测得土豆的密度与
真实值相比 偏大 （选填“偏大”或“偏小”）。
（4）回家后：小红又利用电子秤、杯子和水测出了土豆的密度。测量过程如下：
①把土豆放在水平放置的电子秤上，电子秤示数为m ；
1
②取下土豆，将装有适量水的杯子放在电子秤上，电子秤示数为m ；
2
③将用细线系好的土豆缓缓浸没在水中，水未溢出且土豆不触碰杯底。电子秤示数为
m 。
3
④求出土豆的密度 ＝
水
。（用m
1
、m
2
、m
3
、
水
表示）
ρ ρ ρ
第19页（共23页）【解答】解：（1）把天平放在水平台上，将游码移至标尺左端的0刻度线处，调节平衡螺母
使天平横梁平衡。
（2）由图可知，天平标尺上的分度值为0.2g，土豆的质量为：m＝100g+50g+4g＝154g；
（3）由密度公式 ＝ 求出溢出水的体积：
ρ
V水 ＝ ＝ ＝140cm3；
则土豆的体积为：V＝V水 ＝140cm3；
土豆的密度： ′＝ ＝ ＝1.1g/cm3；
ρ
在测量溢出水的质量时，不小心有水溅出，造成溢出水的质量减小，从而导致土豆的体积
减小，由 ＝ 可知，测出的土豆密度会偏大；
ρ
（4）由分析知，引起电子秤示数变化的原因是土豆浸没到水中时受到浮力，
故两次电子秤的示数之差Δm＝ ，即（m
3
﹣m
2
）g＝F浮 ＝ 水gV排 ，
ρ
则V排 ＝ ，
则土豆密度的表达式为 ＝ ＝ ＝ ＝ 。
水
ρ ρ
故答案为：（1）0刻度线；平衡螺母；（2）154；（3）140；1.1；偏大；（4）
水
。
ρ
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
第20页（共23页）20．（8分）我省农业已进入智能化时代，农用机械可以通过北斗导航系统实现精准作业。如
图为一架无人机在农田中喷洒农药时的情景，无人机载满农药时的总质量为45kg。g取
10N/kg，试问：
（1）北斗导航系统是利用 电磁 波传递信息的。水平匀速飞行的无人机在喷洒农药的
过程中，该喷药无人机的机械能 减小 （选填“增大”、“减小”或“不变”），无人
机相对于 地面 是运动的。
（2）载满农药的无人机不工作时，静止在水平地面上，底部支架与地面的总接触面积为
90cm2，它对地面的压强是多大？
（3）无人机在农田上方持续喷洒农药时，以5m/s的速度沿水平方向做匀速直线运动。无人
机载满农药时所载农药的质量为20kg，每分钟喷洒的农药量为2kg，则无人机从开始喷洒
农药到喷洒完毕，飞行的路程是多少？
【解答】解：（1）北斗导航系统是利用电磁波传递信息的。
水平匀速飞行的无人机在喷洒农药的过程中，速度不变，质量变小，动能变小，高度不变，
重力势能变小，该喷药无人机的机械能减小；
无人机相对于地面的位置发生了变化，是运动的。
（2）载满农药的无人机不工作时，静止在水平地面上，
它对地面的压力F＝G＝mg＝45kg×10N/kg＝450N，
压强p＝ ＝ ＝5×104Pa；
（3）所需时间t＝ ＝10（min），
飞行的路程s＝vt＝5m/s×10×60s＝3000m。
故答案为：（1）电磁；减小；地面；
（2）它对地面的压强是5×104Pa；
（3）飞行的路程是3000m。
21．（9分）某物理实践小组设计了一种工程上的压力测量装置，其原理如图甲所示，电路中
电源电压恒为6V，定值电阻R 的阻值为20 ，电压表的量程为0～3V，轻质绝缘的压力
0
检测板M与力敏电阻R相连，R的阻值与压Ω力F的关系如图乙所示。闭合开关S后，试问：
第21页（共23页）（1）当检测板所受压力增大时，电压表的示数 增大 （选填“增大”、“减小”或“不
变”）。
（2）检测板不受压力时，电压表的示数为多少？
（3）该装置所能测量的最大压力为多少？
（4）在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，
请写出一种简便可行的方法。
【解答】解：（1）由图甲可知，R、R 串联，由图乙可知，当检测板所受压力增大时，R的阻值
0
减小，根据串联的电阻特点可知，电路中的总电阻减小，
电源电压不变，由欧姆定律可知，电路中的电流增大，
R 是定值电阻，根据欧姆定律可知，R 两端的电压增大，即电压表示数增大；
0 0
（2）由图乙可知，当检测板不受压力时，R的阻值：R＝80 ，
根据串联电路的电阻特点可知，电路中的总电阻：R总 ＝R+RΩ0 ＝80 +20 ＝100 ，
Ω Ω Ω
此时电路中的电流：I＝ ＝ ＝0.06A，
由I＝ 可知，R 两端的电压：U ＝IR ＝0.06A×20 ＝1.2V；
0 0 0
Ω
（3）根据电压表量程可知，R
0
两端的最大电压：U
0大
＝3V，
电路中的最大电流：I大 ＝ ＝ ＝0.15A，
由I＝ 可知，电路中的最小总电阻：R总小 ＝ ＝ ＝40 ，
Ω
根据串联电路的电阻特点可知，R的最小阻值：R小 ＝R总小 ＝﹣R
0
＝40 ﹣20 ＝20 ，
由图乙可知，当R小 ＝20 时，该装置所能测量的最大压力为600N； Ω Ω Ω
Ω
第22页（共23页）（4）压力越大，R的阻值越小，由于R 两端的最大电压一定，电源电压不变时，R两端的最
0
小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进
方法为：减小R 的阻值。
0
答：（1）增大；
（2）检测板不受压力时，电压表的示数为1.2V；
（3）该装置所能测量的最大压力为600N；
（4）减小R 的阻值。
0
第23页（共23页）
