2.5 通信线路工程施工技术
5、架空吊线
（1）架空吊线程式应符合设计规定。按先上后下，先难后易的原则确定吊线的方位，一条吊线必须在杆路的同
一侧，不能左右跳。

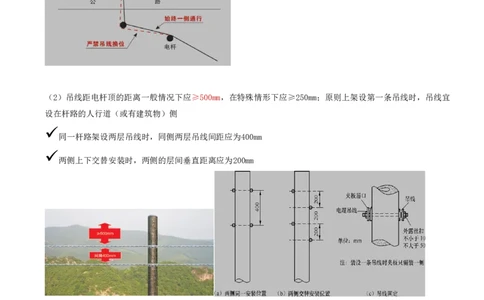

（2）吊线距电杆顶的距离一般情况下应≥500mm，在特殊情形下应≥250mm；原则上架设第一条吊线时，吊线宜
设在杆路的人行道（或有建筑物）侧
同一杆路架设两层吊线时，同侧两层吊线间距应为400mm
两侧上下交替安装时，两侧的层间垂直距离应为200mm

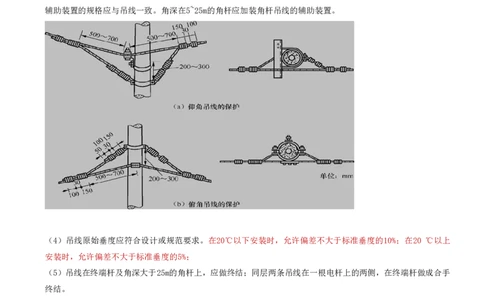

（3）吊线在电杆上的坡度变更大于杆距的5%且小于10%时，应加装仰角辅助装置或俯角辅助装置辅助装置的规格应与吊线一致。角深在5~25m的角杆应加装角杆吊线的辅助装置。
（4）吊线原始垂度应符合设计或规范要求。在20℃以下安装时，允许偏差不大于标准垂度的10%；在20 ℃以上
安装时，允许偏差不大于标准垂度的5%；
（5）吊线在终端杆及角深大于25m的角杆上，应做终结；同层两条吊线在一根电杆上的两侧，在终端杆做成合手

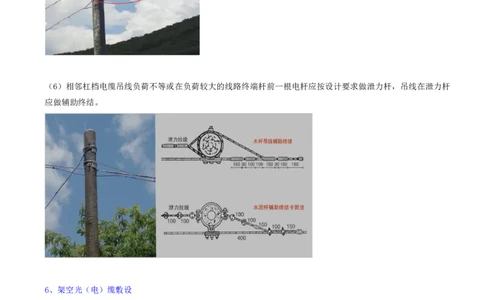

终结。（6）相邻杠档电缆吊线负荷不等或在负荷较大的线路终端杆前一根电杆应按设计要求做泄力杆，吊线在泄力杆
应做辅助终结。
6、架空光（电）缆敷设
（1）光缆程式（外径）与挂钩型号的选用应符合要求；挂钩的搭扣方向应一致，托板不得脱落
（2）光缆的挂钩间距应为500mm，允许偏差为±30mm，电杆两侧第一只挂钩应各距电杆250mm，允许偏差±20mm
（3）光（电）缆在电杆上应按设计或相关验收规范标准做弯曲处理，伸缩弯在电杆的两侧的挂钩间下垂200mm光（电）缆在电杆上应按设计或相关验收规范标准做弯曲处理，伸缩弯在电杆的两侧的扎带间下垂（ ）mm。
A.100
B.200
C.300
D.400
答案：B

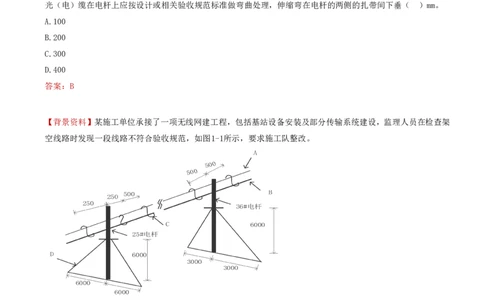

【背景资料】某施工单位承接了一项无线网建工程，包括基站设备安装及部分传输系统建设，监理人员在检查架
空线路时发现一段线路不符合验收规范，如图1-1所示，要求施工队整改。
【问题】
（1）写出图1-1中A，B，C，D代表的材料（构件）名称。
（2）图1-1中的哪些数值不满足规范要求？验收规范要求是什么？
答案：
1.A：吊线 ；B：光缆； C：挂钩； D：拉线
2.①36#电杆两侧的第一只挂钩距电杆500mm，不满足规范要求。验收规范要求：光（电）缆在电杆两侧的第一只挂钩应各距电杆250mm，允许偏差±20mm。
②36#电杆的距高比为3000÷6000=0.5，不满足规范要求。
验收规范要求：标称距高比为1，受地形所限，距高比不得小于0.75，不得大于1.25。
（1）在雷电严重地带敷设架空光（电）缆时，应装设架空地线，分线设，备及用户终端应安装保护装置
（2）吊挂式架空吊线与电力线交越时规范：
一般应从电力线的下方通过并保持设计规定的安全距离
交越挡两侧的架空光（电）缆杆上地线在离地面高2.0m处断开50mm的放电间隔
两侧电杆上的拉线应在离地高2.0m处加装绝缘子做电气断开
与电力线交越部分的架空吊线应加套绝缘保护套
架空吊线与10kV以上高压输电线交越时，交越档两侧的架空光缆杆上应断开（ ）mm的放电间隔。
A.50B.100
C.200
D.400
答案：A
2.5.3 直埋线路工程施工技术
1、开挖及回填光（电）缆沟
1.光缆沟的质量要求
直、弧、深、平、宽
2.回填土
①先回填300mm厚的碎土或细土，并应人工踏平；
②石质沟应在敷设前、后铺100mm厚碎土或细土；待安装完其他配套设施（排流线、红砖、盖板等）后，再继续
回填土，每回填300mm应人工踏平一次。2、直埋光（电）缆敷设安装及保护
①同沟敷设的光（电）缆不得重叠或交叉，不得有背扣；
②同沟敷设的光（电）缆平行排列，不出现重叠或交叉，缆间的平行距离应不小于 100mm；
③布放光（电）缆时应防止缆在地上拖放，特别是丘陵、山区、石质地带，应采取措施防止光（电）缆外护层摩
擦破损，光缆在各类管材中穿放时，管材内径应不小于光缆外径的1.5倍。
①穿越允许开挖路面的公路或乡村大道时，光缆应采用钢管或塑料管保护；
②穿越有动土可能的机耕路时，应采用铺红砖或水泥盖板保护；
③通过村镇等动土可能性较大的地段时，可采用大长塑料管、铺红砖或水泥盖板保护；
④穿越有疏浚、拓宽规划或挖泥可能的沟渠、水塘时，可采用半硬塑料管保护，并在上方覆盖水泥盖板或水泥砂
浆袋光（电）缆线路在下列地点应采取保护措施
高低差在0.8m及以上的沟坎处，应设置护坎保护；
穿越或沿靠山涧、溪流等易受水流冲刷的地段，应设置漫水坡、挡土墙
光（电）缆敷设在坡度大于20°、坡长大于30m的坡地，宜采用“S”形敷设。坡面上的缆沟有受水冲刷可能
时，可以设置堵塞加固或分流，一般堵塞间隔为20m左右。在坡度大于30°的地段，堵塞的间隔应为5~10m；在坡
度大于30°的较长斜坡地段，应敷设铠装缆。
